EDIMAX TECHNOLOGY EN-9230TX-32 User Manual [ru]

Гигабитная карта стандарта ethernet PCI
EN-9230TX-32
Сокращённая инструкция по инсталлированию
(Q.I.G.)
Русская версия.
1.
Вступление
Благодарим Вас за покупку нашей гигабитной карты стандарта Ethernet PCI. Настоящая инструкция содержит указания по её установке и использованию. Гигабитная сетевая карта работает в 32­битном режиме, а также обслуживает рабочий режим Half/Full-duplex, благодаря которому скорость сети может увеличиться в два раза.
Карта даёт возможность работы в сети со скоростью: 1000Mbps (гигабит), 100Mbps, а также 10Mbps. В режиме 1000BaseT использует все четыре вида витых пар кабеля категории 5 UTP, в режиме 100BaseTX использует две витые пары категории 5 UTP, а в режиме 10BaseT использует витые пары кабеля категории 3, 4 или 5 UTP.
Благодаря технике Auto-Negotiation карта автоматически распознаёт скорость сети. После подсоединения карты к гигабитному переключателю или другому гигабитному сетевому интерфейсу скорость увеличивается в два раза - до 2000Mbps (1000Mbps для трансмиссии, а также 1000Mbps для приёма данных). После подсоединения карты к конвертору 100BaseTX скорость сети составит 100Mbps. Если конвертор является переключателем обслуживающим функцию full duplex, тогда скорость сети увеличится до 200Mbps.
Карта поддерживает большое количество драйверов, в том числе драйвера операционных систем
Microsoft Windows 98, 98SE, Me, NT, 2000, XP, Netware Server 4.x/5.x/6.x, Netware ODI для DOS, Linux, Unix, а также MAC OSX 10.2.x/10.3.
2.
Черты
Обслуживание 32-битного режима, а также магистрали 66/33MГц PCI Bus Master в версии 2.2/2.1.
Соответствие стандартам IEEE 802.3, 802.3u, 802.3ab, а также 802.3x.
Обслуживание контроля потока в режиме full duplex IEEE 802.3x.
Обслуживание маркеров IEEE 802.1Q VLAN.
Обслуживание функции управления энергией Wake On LAN.
Обслуживание Jumbo Frame.
Установка вида Plug and Play, автоматическое обслуживание прерывания и адресов
входа/выхода.
Авто-переговоры, режимы full и half-duplex.
3.
Технические параметры
Топология Звезда
Кабели RJ-45
IEEE 802.3 10Base-T
Стандарты
Скорость трансмиссии
Необходимое оборудование Компьютер PC IBM со свободным гнездом PCI
Прерывания и адреса
входа/выхода
Драйверы
LED Соединение / активность
Размеры 120 x 40 мм
Температура 32~131°F (0-55° C)
Влажность 10~95% (несконденсированная)
Сертификаты FCC Class B, CE Mark, C-tick, VCCI
IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-TX 10Mbps/20Mbps 100Mbps/200Mbps 1000Mbps/2000Mbps
Определяются системой Windows 98/98SE/Me/NT/ 2000/XP,
Netware Server 4.x/5.x/6.x, Netware ODI для Linuxa, Unix, MAC OSX
10.2.x/10.3DOS
4.
Инсталлирование устройства
Для того чтобы в своём компьютере установить сетевую карту, следуйте согласно нижеуказанным шагам:
1. Выключите компьютер и снимите с него крышку.
2. Вставь карту в слот PCI.
3. Прикрепите карту к задней части крышки и присоедините крышку компьютера обратно.
4. Подсоедините карту к сети с помощью кабеля в виде витой пары.
5.
Установка драйверов

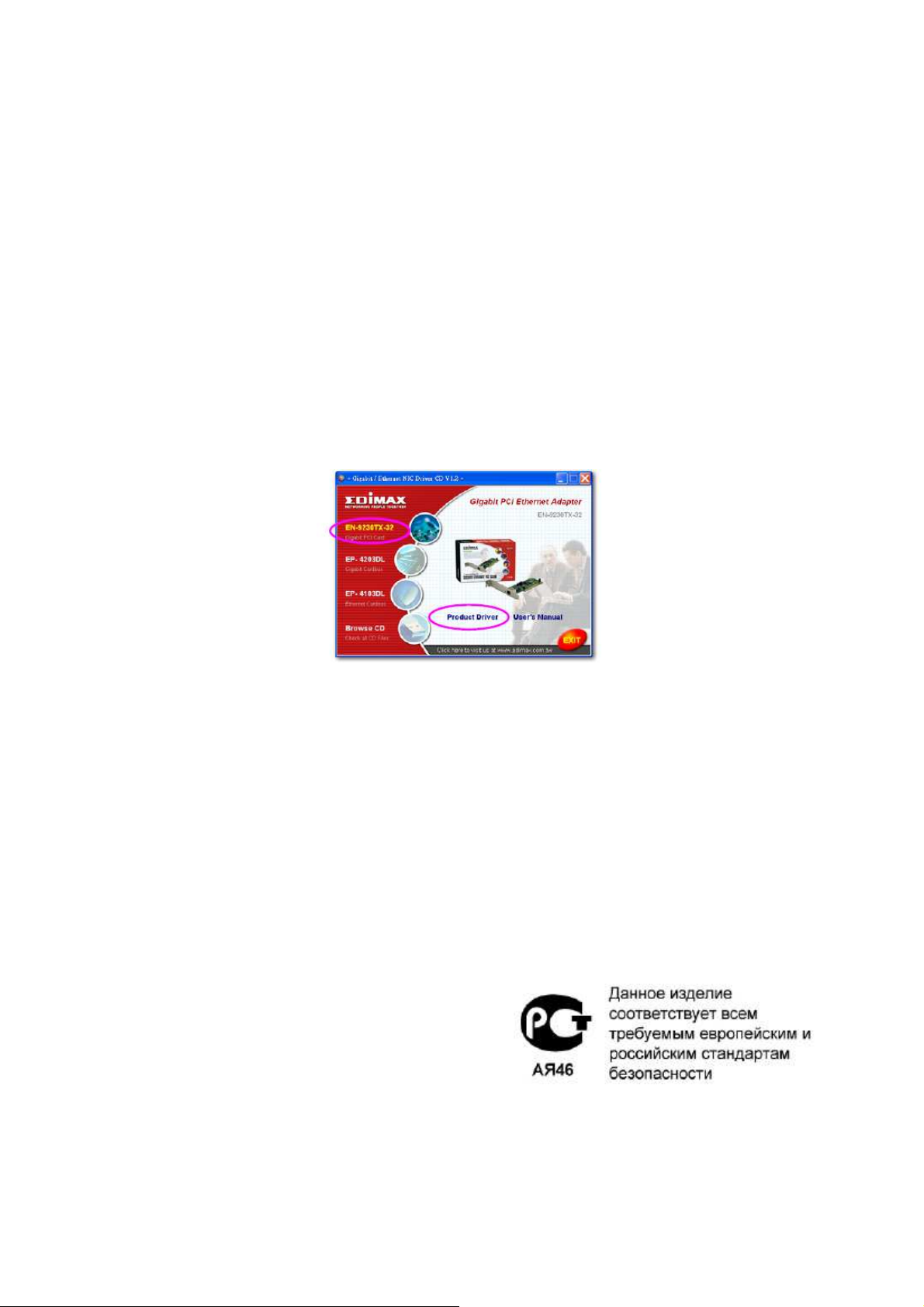

Вставьте инсталляционный диск CD в привод CD. Высветится окно установочной программы. Выберите “EN-9230TX-32”, а затем нажмите команду “Product Driver”, для того чтобы установить драйвер. Можете также выбрать команду “Browse CD”, для того чтобы найти на диске CD драйвера для других операционных систем.
6.
Устранение проблем
В случае появления каких-либо проблем в работе сетевой карты, проверьте, были ли загружены соответствующие драйвера, подключен ли к порту карты соответствующий кабель, а также работают ли конвертор либо коммутатор в обслуживаемых картой режимах, таких как: 10Mbps 10BaseT, 100Mbps 100BaseTX и 1000MbpsTX. В конце проверь диод LED.
У карты есть диод LED, информирующий о состоянии сети.
Соединение / Активность
Диод LED информирует о том, был ли подсоединён кабель UTP или нет. Если диод НЕ ГОРИТ – это значит, что к порту карты не подсоединён кабель или нет связи. Если диод ГОРИТ – это значит, что к порту карты правильно подсоединён кабель UTP, тогда как МИГАНИЕ диода информирует о потоке данных в сети, к которой подсоединена карта.
