EDIMAX TECHNOLOGY EA-IO7D User Manual [ru]

Внутренняя всенаправленная антенна

7 дБи стандарта IEEE802.11b/g

Инструкция по быстрой установке

Версия 1.0, Июль 2008

1

ПОЖАЛУЙСТА, ПРОЧТИТЕ ЭТУ ИНФОРМАЦИЮ ПЕРЕД

ИСПОЛЬЗОВАНИЕМ ПРОДУКТА

Спасибо за покупку этого продукта, перед использованием, пожалуйста, прочтите

эту информацию и посмотрите, как можно корректно использовать продукт.

Следующая информация поможет вам правильно установить антенну и антенную

подставку.

Состав комплекта

¾ Одна всенаправленная антенна с усилением 7 дБи

¾ Одна настольная подставка с кабелем подключения.

¾ Монтажный комплект

¾ Инструкция по быстрой установке

Настольная подставка

В комплект включена подставка для антенны, позволяющая поместить антенну в

лучшую или более высокую позицию для увеличения сигнала приема-передачи

базовой точки доступа. Кроме того, эта антенна может быть использована и

клиентом, таким как PCI адаптер настольного компьютера.

2

ВНИМАНИЕ

Положение антенны может изменяться в интервале от 0° до 90° с
помощью механического изгиба, который может вращаться вокруг опоры

0°

на 36

для выбора различных направлений (см. диаграмму выше).

Монтаж на стене или офисной перегородке (антенная подставка содержит
сильный магнит)

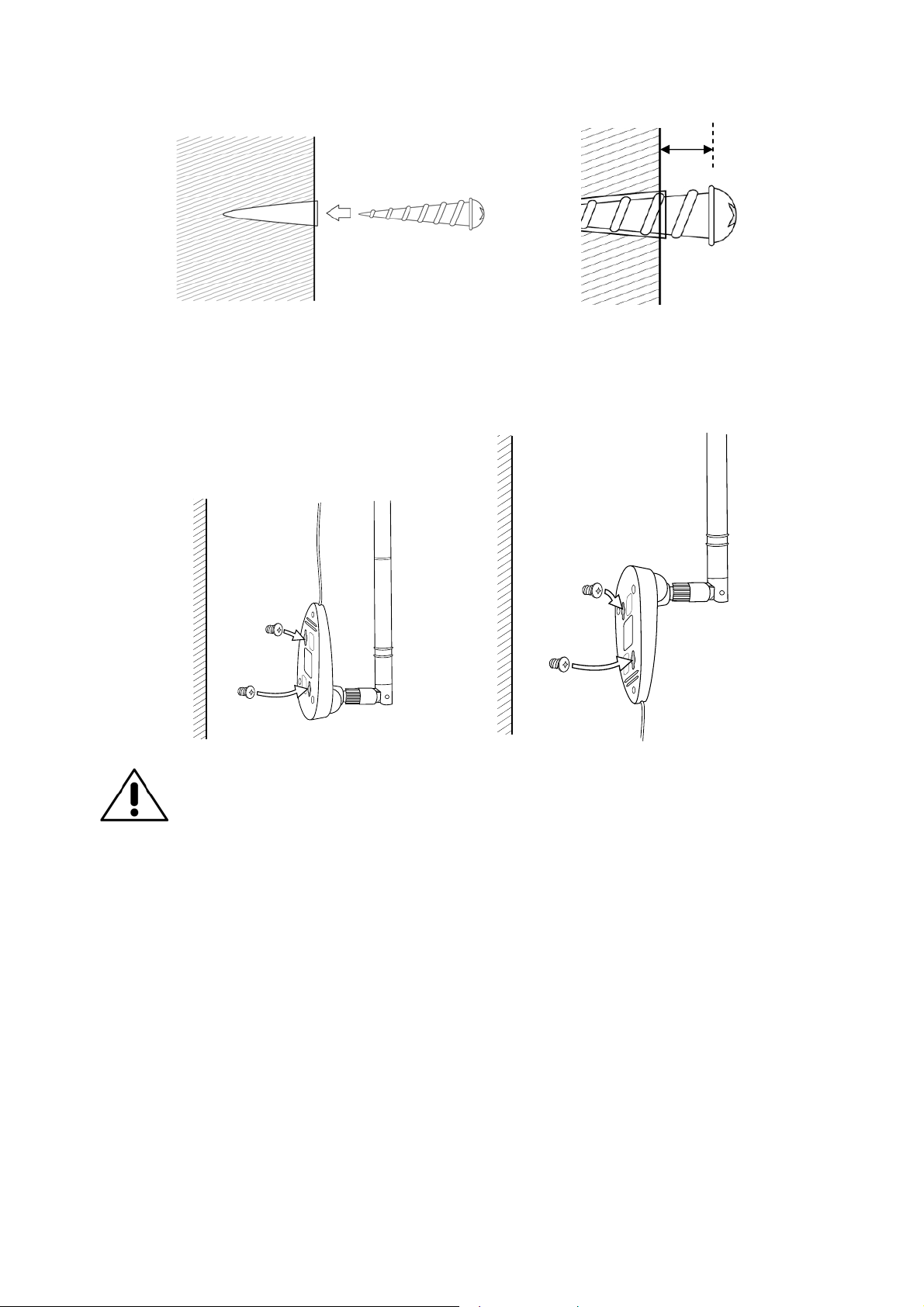

Для использования, антенна может быть закреплена на стене шурупами из

комплекта или на офисной перегородке с помощью сильного магнита. Кабель

может быть направлен как вверх, так и вниз в зависимости от расположения

вашего беспроводного устройства.

3

ПОЖАЛУЙСТА, ПРОЧТИТЕ ИНСТРУКЦИЮ НИЖЕ ПО УСТАНОВКЕ

ПЕРЕД НАЧАЛОМ МОНТАЖА АНТЕННЫ НА СТЕНЕ.

Пожалуйста, отсоедините дно антенной подставки нажатием и смещением

пальца, одновременно поднимая край дна подставки вверх.

4

После отсоединения дна используйте круглые отверстия в нем для отметки

положения отверстий на стене.

Диаграмма A

Если ваш кабель должен пойти вверх держите дно при маркировке так, как

показано на диаграмме A.

5
