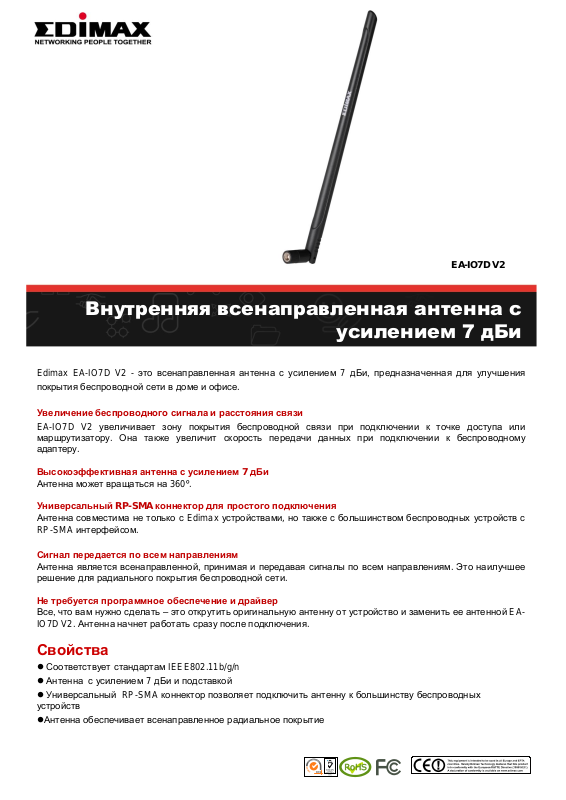

EA-IO7D V2

Внутренняя всенаправленная антенна с

усилением 7 дБи

Edimax EA-IO7D V2 - это всенаправленная антенна с усилением 7 дБи, предназначенная для улучшения покрытия беспроводной сети в доме и офисе.

Увеличение беспроводного сигнала и расстояния связи

EA-IO7D V2 увеличивает зону покрытия беспроводной связи при подключении к точке доступа или маршрутизатору. Она также увеличит скорость передачи данных при подключении к беспроводному

адаптеру.

Высокоэффективная антенна с усилением 7 дБи

Антенна может вращаться на 360º.

Универсальный RP-SMA коннектор для простого подключения

Антенна совместима не только с Edimax устройствами, но также с большинством беспроводных устройств с RP-SMA интерфейсом.

Сигнал передается по всем направлениям

Антенна является всенаправленной, принимая и передавая сигналы по всем направлениям. Это наилучшее решение для радиального покрытия беспроводной сети.

Не требуется программное обеспечение и драйвер

Все, что вам нужно сделать – это открутить оригинальную антенну от устройство и заменить ее антенной EAIO7D V2. Антенна начнет работать сразу после подключения.

Свойства

 Соответствует стандартам IEEE802.11b/g/n  Антенна с усилением 7 дБи и подставкой  Универсальный RP-SMA коннектор позволяет подключить антенну к большинству беспроводных

устройств Антенна обеспечивает всенаправленное радиальное покрытие

СПЕЦИФИКАЦИИ

ИНТЕРФЕЙСЫ СТАНДАРТ И ПОЛОСА ЧАСТОТ МАКСИМАЛЬНОЕ УСИЛЕНИЕ

7 дБи RP-SMA съемная антенна RP-SMA коннектор

НАПРАВЛЕНИЕ ИЗЛУЧЕНИЯ СВОЙСТВА АНТЕННЫ РАЗМЕРЫ

HPBW/ по горизонтали: 360º HPBW/ по вертикали: 20º

ДИАГРАММА ИЗЛУЧЕНИЯ:

IEEE802.11b/802.11g 2400-2500 МГц

VSWR (Voltage Standing Wave Radio) : 2.2 : 1 Max Сопротивление: 50 Ом Мощность 2 Вт (c w)

7 дБи

Антенна: OD 13 x 280мм Антенная подставка: 90 x 70 x

30мм

ДИАГРАММА ИСПОЛЬЗОВАНИЯ СОВМЕСТНО СДРУГИМИ ПРОДУКТАМИ

Пример применения EA-IO7D V2:

• Присоедините антенну к 802.11b/g/n устройству (точка доступа , маршрутизатор или адаптер…) через RP-SMA коннектор

• Установите угол наклона антенны для получения наибольшего сигнала

Максимальная производительность, реальная скорость и покрытие сети зависят от условий окружения. Спецификации продукта и его

дизайн. могут быть изменены без предварительного уведомления.
