EDIMAX Pro OAP900 Quick Installation Guide [de]

OAP900

Schnellinstallationsanleitung

05-2016 / v1.0

I. Produktinformationen

1. Access Point

2. PoE Injector

3. CD

4. Schnellinstallationsanleitung

5. Bohrvorlage für Wandbefestigung

6. Netzkabel

7. Ethernetkabel

8. Netzadapter

9. Schraubensatz für

Wandbefestigung

10. Set für Mastmontage

1 2 3 4 6 5 7 8 10

9

I-1. Verpackungsinhalt

2

I-2. Systemanforderungen

LED-Verhalten

Stromversorgung

Blau

Der Access Point ist an.

Aus

Der Access Point ist aus.

LAN 1 & 2

Blau

LAN-Anschluss ist angeschlossen.

Blinkend

Aktivität (Ü bertragen und Empfangen)

Aus

LAN-Anschluss ist nicht angeschlossen.

Drahtlos

(nur

Client-Modus)

Blau

Drahtlos aktiviert.

Blinkend

RSSI Signalstärke ist:
Hervorragend/Gut/Durchschnittlich/Schlecht.

Aus

Drahtlos deaktiviert.

A LAN1 (PoE) IN

B LAN2 (PoE) OUT

E PoE Out Ein/Aus

D SMA

D SMA

C Reset

- Ethernet-Kabel, PoE Injector

- Computer mit Web-Browser zur Access Point-Konfiguration

I-3. Hardwareübersicht

A. LAN1-Port mit Power over Ethernet (Passive PoE) IN.
B. LAN2-Port mit Power over Ethernet (Passive PoE) OUT.
C. Access Point auf Standardwerkseinstellungen zurücksetzen
D. SMA-Anschluss für optionale Antenne.
E. Ein-/Ausschalten von LAN2 (Passive PoE) OUT.

I-4. LED-Status

3

I-5. Zurücksetzen

Wenn Sie mit Ihrem Access Point auf Probleme stoßen, können Sie das Gerät
auf die Werksstandardeinstellungen zurücksetzen. Damit werden alle
Einstellungen auf die Standardwerte zurückgesetzt.

1. Drücken Sie die Reset-Taste am Access Point für mindestens 10

Sekunden. Lassen Sie sie dann los.

Möglicherweise müssen Sie einen Bleistift oder ähnlichen spitzen
Gegenstand benutzen, um die Reset-Taste zu drücken.

2. Warten Sie, bis der Access Point neu gestartet wird. Der Access Point kann

eingerichtet werden,

wenn die LED blau leuchtet.

I-6. Montage

Der Access Point umfasst eine Halterung zur Wand- oder Mastbefestigung, die
montiert werden muss.

Wandmontage

1. Befestigen Sie die Halterung und den Access Point mit den mitgelieferten

Schrauben und Dübeln an einer Wand.

4

Mastmontage

2. Befestigen Sie die Halterung und den Access Point mit den mitgelieferten

Bändern für die Montage an einem Mast.

II. Schnellkonfiguration

Der OAP900 Long Range 802.11ac Outdoor Access Point bietet eine Reihe von
leistungsstarken Funktionen:

- 802.11ac Drahtlose Hochgeschwindigkeitstechnologie

- 16 SSIDs für Management

- SNMP v1/v2c/v3

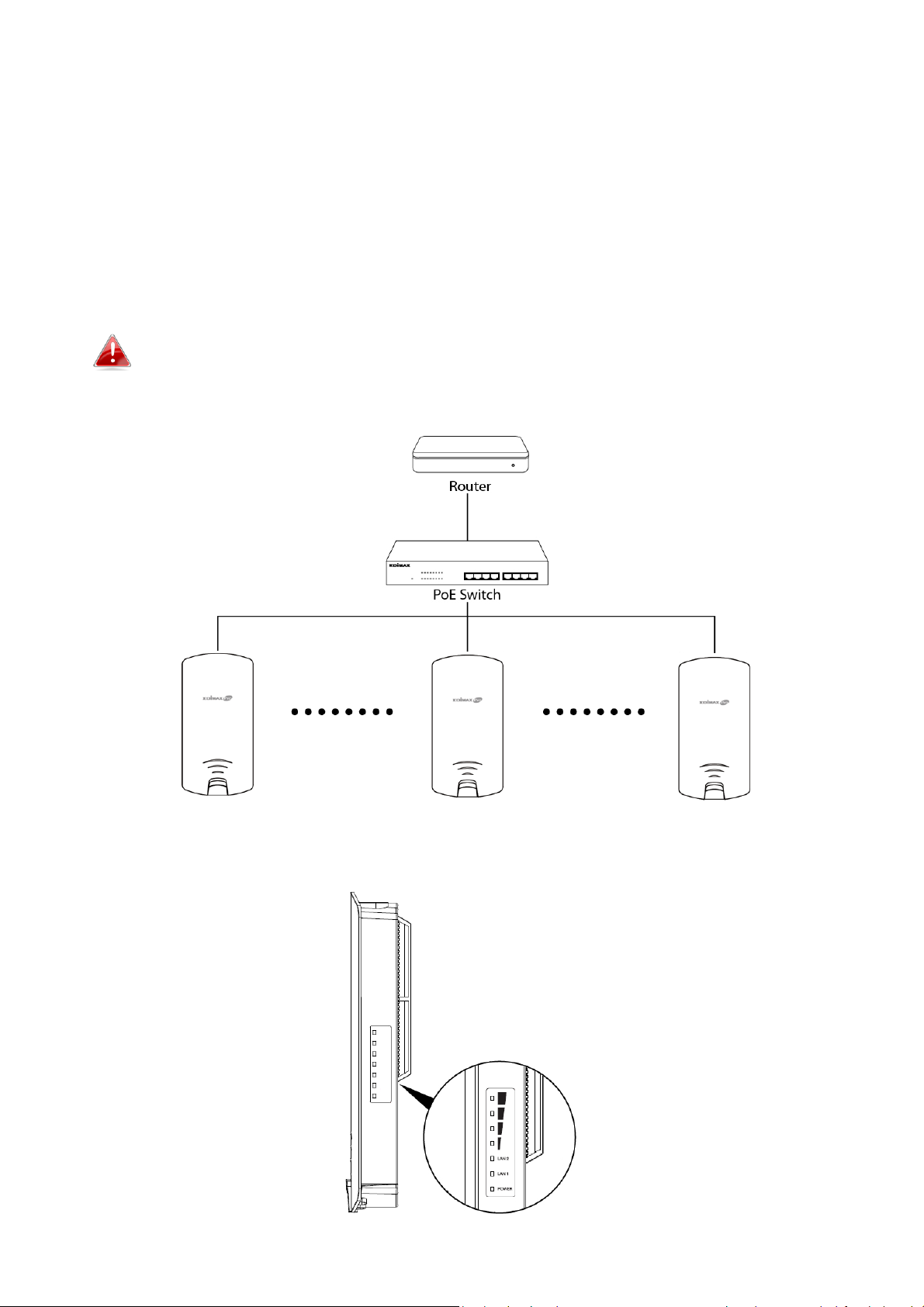

Ihr Access Point kann in nur wenigen Minuten in Betrieb genommen werden.
Er kann als eigenständiger Access Point (AP-Modus) oder als Teil eines
AP-Arrays (Managed AP-Modus) oder als Client Bridge für WISP
Last-Mile-Geräte (Client Bridge-Modus) dienen.

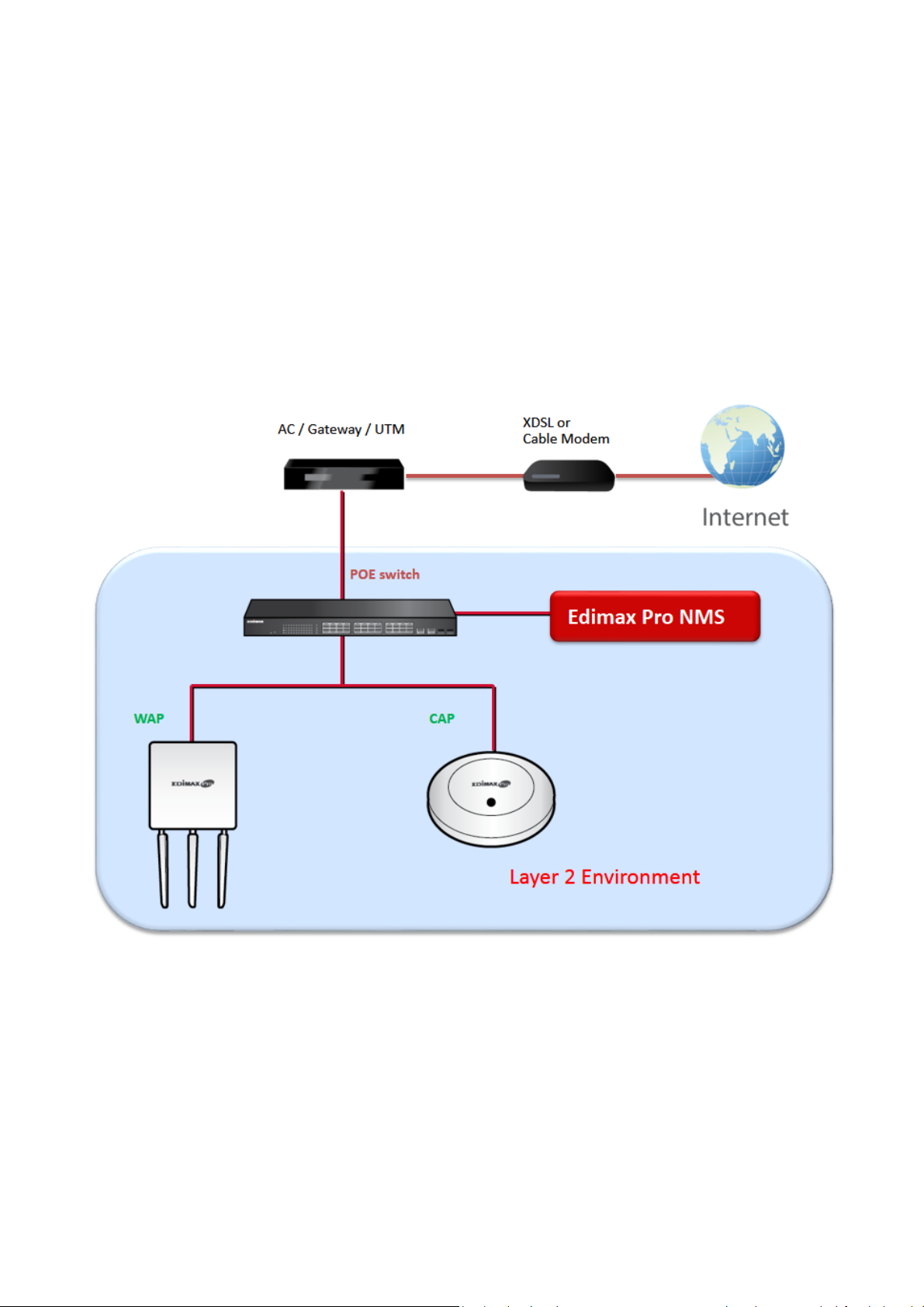

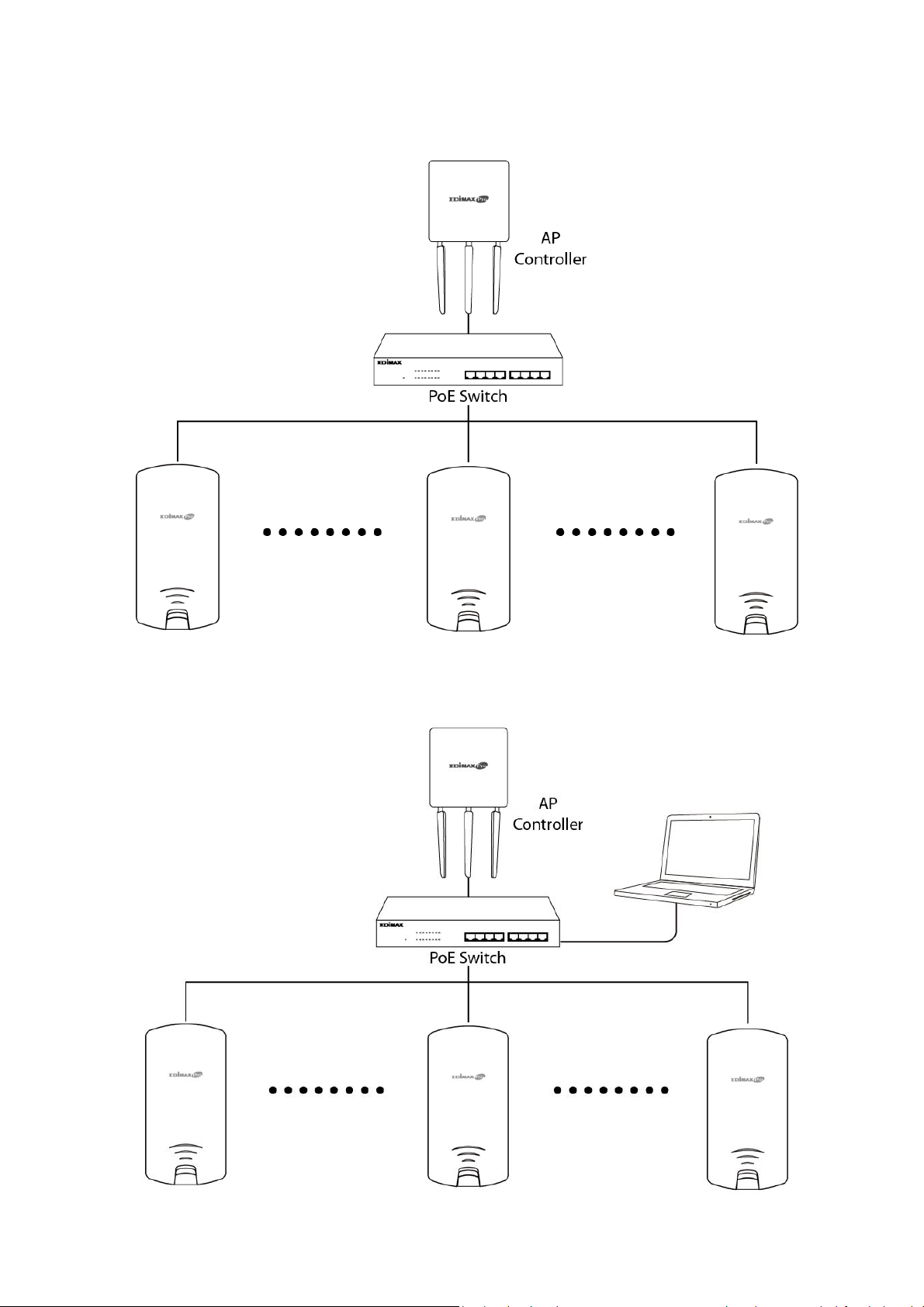

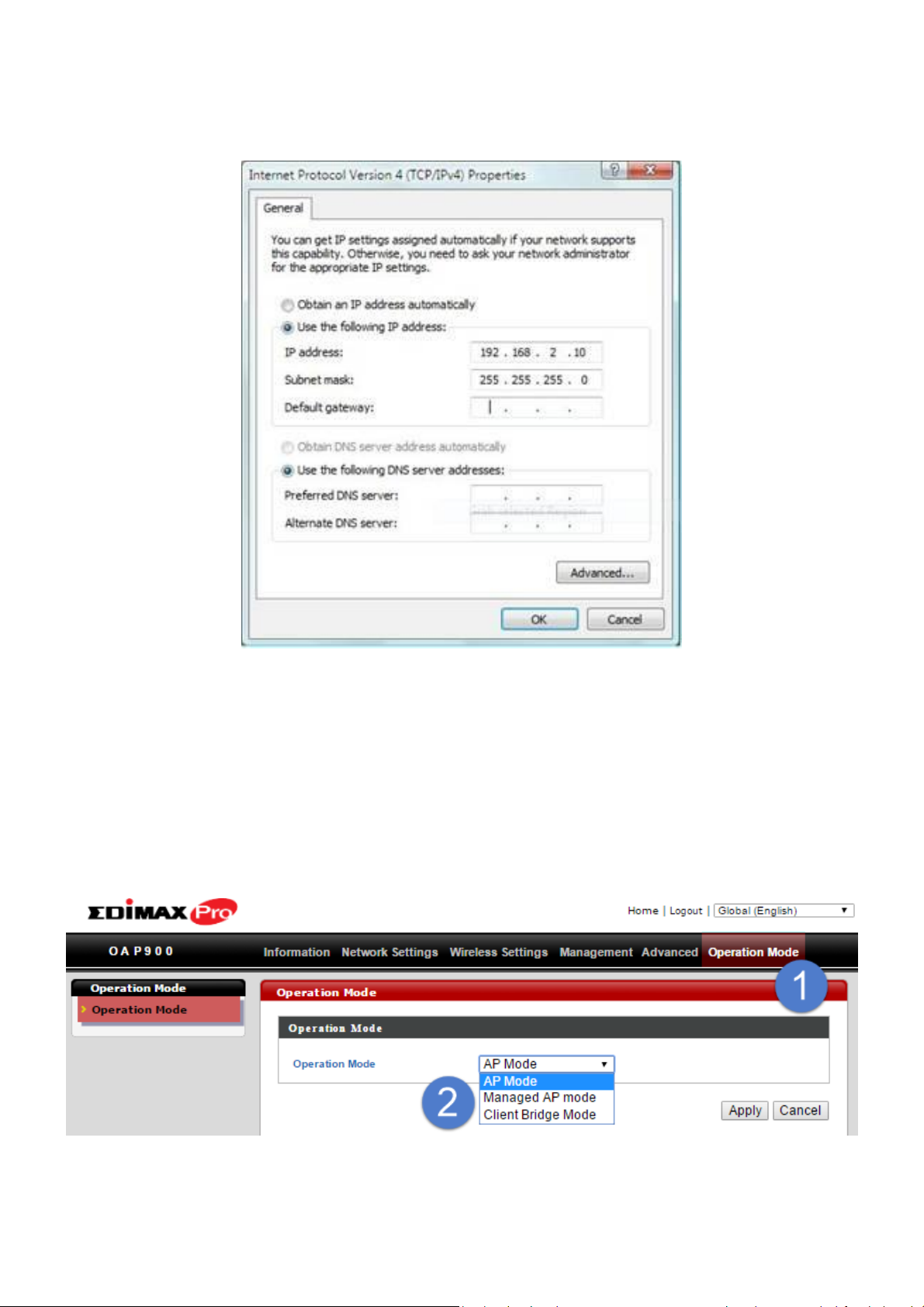

Zur Verwendung eines Managed APs in einem AP-Array wechselt der Access
Point automatisch in den richtigen Modus, wenn ein AP-Controller
konfiguriert wird wie beschrieben in II-3. Managed AP-Modus: Edimax Pro
NMS.

5

II-1. Passiver PoE-Injektor

Verbinden Sie kein Nicht-PoE-Gerät mit dem LAN2-Port (PoE Out)
des Access Points. Der LAN2-Port hat eine Ausgangsleistung von
48 V und kann ein Nicht-PoE-Gerät beschädigen.

1. Verbinden Sie den LAN1-Port (PoE In) des Access Points über ein

Ethernet-Kabel mit dem PoE-Port des PoE Injector.

2. Verwenden Sie ein Ethernet-Kabel, um den LAN-Port des Access Points mit

Ihrem Netzwerk zu verbinden: Router, Access Point oder Switch. Falls es
für die Ersteinrichtung praktischer ist, kann stattdessen auch ein Computer
direkt mit dem LAN-Port des Access Points verbunden werden.

3. Schließen Sie den PoE Injector mit dem mitgelieferten Netzteil an eine

Stromquelle an. Warten Sie einen Augenblick, bis der Access Point
gestartet ist. Der Access Point ist bereit, wenn die LED blau leuchtet.

6

II-2. AP-Modus

1. Geben Sie die IP-Adresse des Access Points in die URL-Leiste eines

Web-Browsers ein. Die Standard-IP ist 192.168.2.2. Wenn der AP mit
einem DHCP-Server verbunden ist, muss auf die richtige Adresse geachtet
werden.

2. Sie werden aufgefordert, einen Benutzernamen und ein Kennwort

einzugeben. Geben Sie den Standardbenutzernamen “admin” und das
Standardpasswort “1234” ein.

3. Sie kommen auf den unten gezeigten "Systeminformationen"-Bildschirm.

Die nächsten Schritte werden Ihnen helfen, die folgenden Grundeinstellungen
des Access Points zu konfigurieren:

7

- IP-Adresse LAN

- 5GHz SSID & Sicherheit

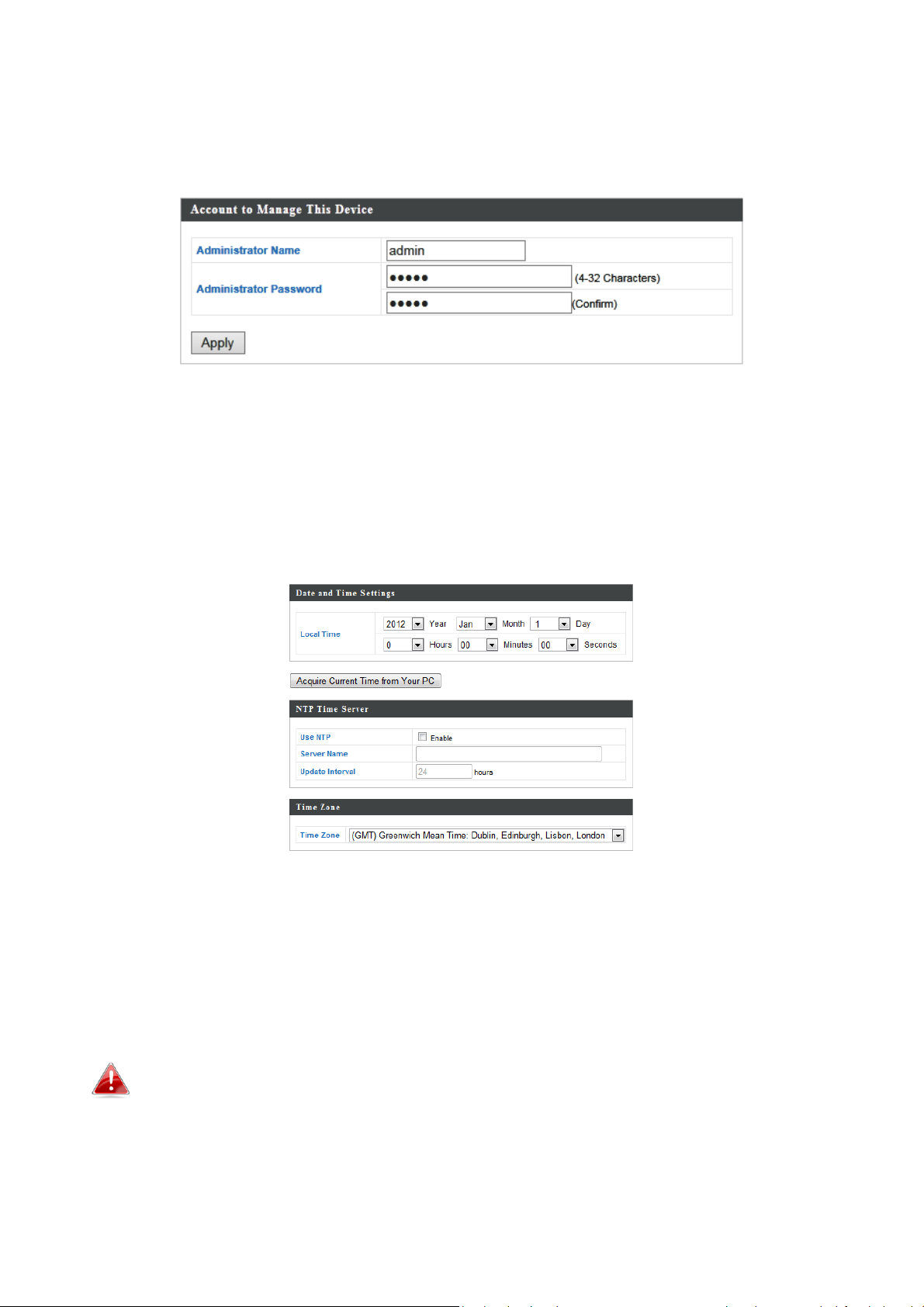

- Administratorname & Passwort

- Zeit & Datum

Es wird empfohlen, diese Einstellungen zu konfigurieren, bevor Sie
den Access Point nutzen.

1. Zur Änderung der LAN-IP-Adresse des Access Points gehen Sie zu

“Netzwerkeinstellungen” > “IP-Adresse der LAN-Seite”, wo Sie dann

folgenden Bildschirm sehen.

2. Geben Sie die Einstellungen für die IP-Adresse ein, die Sie für Ihren Access

Point verwenden wollen. Sie können eine dynamische (DHCP) oder ein
statische IP-Adresse verwenden, je nach Ihrer Netzwerkumgebung. Klicken
Sie auf "Übernehmen", um die Änderungen zu speichern, und warten Sie
etwas, bis der Access Point neu geladen ist.

Wenn Sie die IP-Adresse Ihres Access Points ändern, müssen Sie
die neue IP-Adresse verwenden, um auf die Browser-basierte
Konfigurationsoberfläche zugreifen zu können, nicht die
Standard-IP 192.168.2.2.

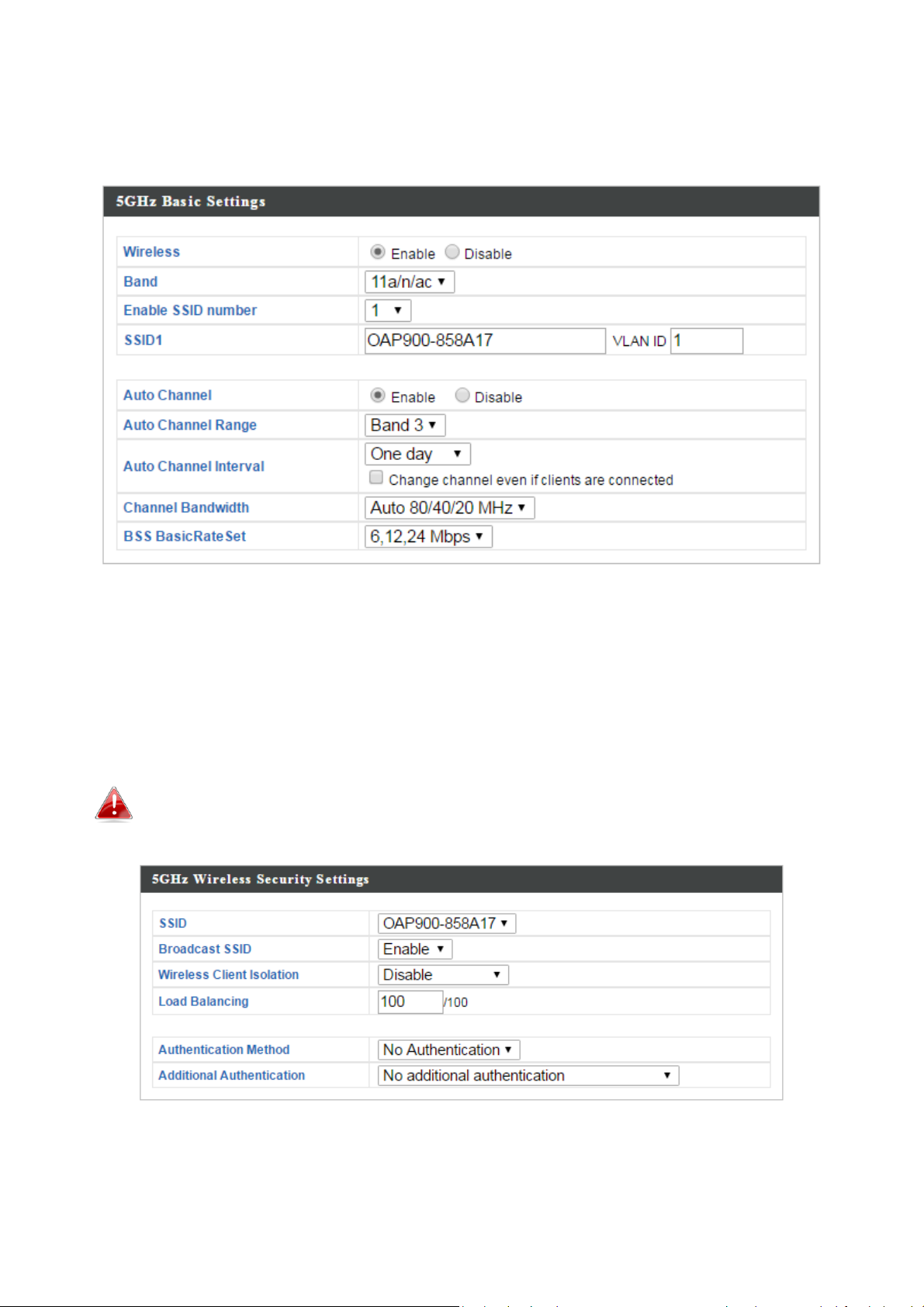

3. Zum ändern der SSID der 5GHz-Drahtlosnetzwerke Ihres Access Points

gehen Sie zu “Drahtloseinstellungen” > “5GHz 11ac” > “Grundlagen”. Geben
Sie die neue SSID für Ihr 2,4GHz Drahtlosnetzwerk in das Feld “SSID1” ein
und klicken Sie auf “Ü bernehmen”.

Zur Verwendung von mehreren 5GHz SSIDs öffnen Sie das
Dropdown-Menü namens “SSID-Nummer aktivieren” und wählen

8
