IC-3140W

Quick Installation Guide

07-2014 / v1.0

Notice According to GNU General Public License Version 2

Certain Edimax products include software code developed by third parties, software code is subject to
the GNU General Public License ("GPL") or GNU Lesser General Public License ("LGPL"). Please see the

GNU (www.gnu.org) and LPGL(www.gnu.org) Websites to view the terms of each license.

The GPL Code and LGPL Code used in Edimax products are distributed without any warranty and are
subject to the copyrights of their authors. For details, see the GPL Code and LGPL Code licenses. You
can download the firmware-files at http://www.edimax.com under "Download" page.

Copyright ＠ Edimax Technology Co., Ltd. all rights reserved. No part of this publication
may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated
into any language or computer language, in any form or by any means, electronic,
mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written
permission from Edimax Technology Co., Ltd.

Edimax Technology Co., Ltd. makes no representations or warranties, either
expressed or implied, with respect to the contents hereof and specifically disclaims any
warranties, merchantability, or fitness for any particular purpose. Any software described
in this manual is sold or licensed as is. Should the programs prove defective following
their purchase, the buyer (and not this company, its distributor, or its dealer) assumes
the entire cost of all necessary servicing, repair, and any incidental or consequential
damages resulting from any defect in the software. Edimax Technology Co., Ltd. reserves
the right to revise this publication and to make changes from time to time in the contents
hereof without the obligation to notify any person of such revision or changes.

The product you have purchased and the setup screen may appear slightly different
from those shown in this QIG. For more information about this product, please refer to
the user manual on the CD-ROM. The software and specifications are subject to change
without notice. Please visit our website www.edimax.com for updates. All brand and
product names mentioned in this manual are trademarks and/or registered trademarks
of their respective holders.

Edimax Technology Co., Ltd.

Add: No. 3, Wu-Chuan 3rd Rd., Wu-Ku Industrial Park, New Taipei City, Taiwan
Tel: [phone]
Email: [e-mail]

2

I. Productinformatie ................................................................................. 4

I-1. Inhoud van de verpakking ....................................................................................................... 4

I-2. Voorzijde ................................................................................................................................. 4

I-3. Achterzijde .............................................................................................................................. 5

I-4. LED-status ............................................................................................................................... 5

I-4. Productlabel ............................................................................................................................ 6

I-5. Reset ....................................................................................................................................... 6

II. Hardware installatie .............................................................................. 8

II-1. Montagepakket ....................................................................................................................... 8

II-2. Camera .................................................................................................................................... 9

III. Camera Set-up ..................................................................................... 10

III-1. EdiView App .......................................................................................................................... 10

III-1-1. Android ................................................................................................................................. 10

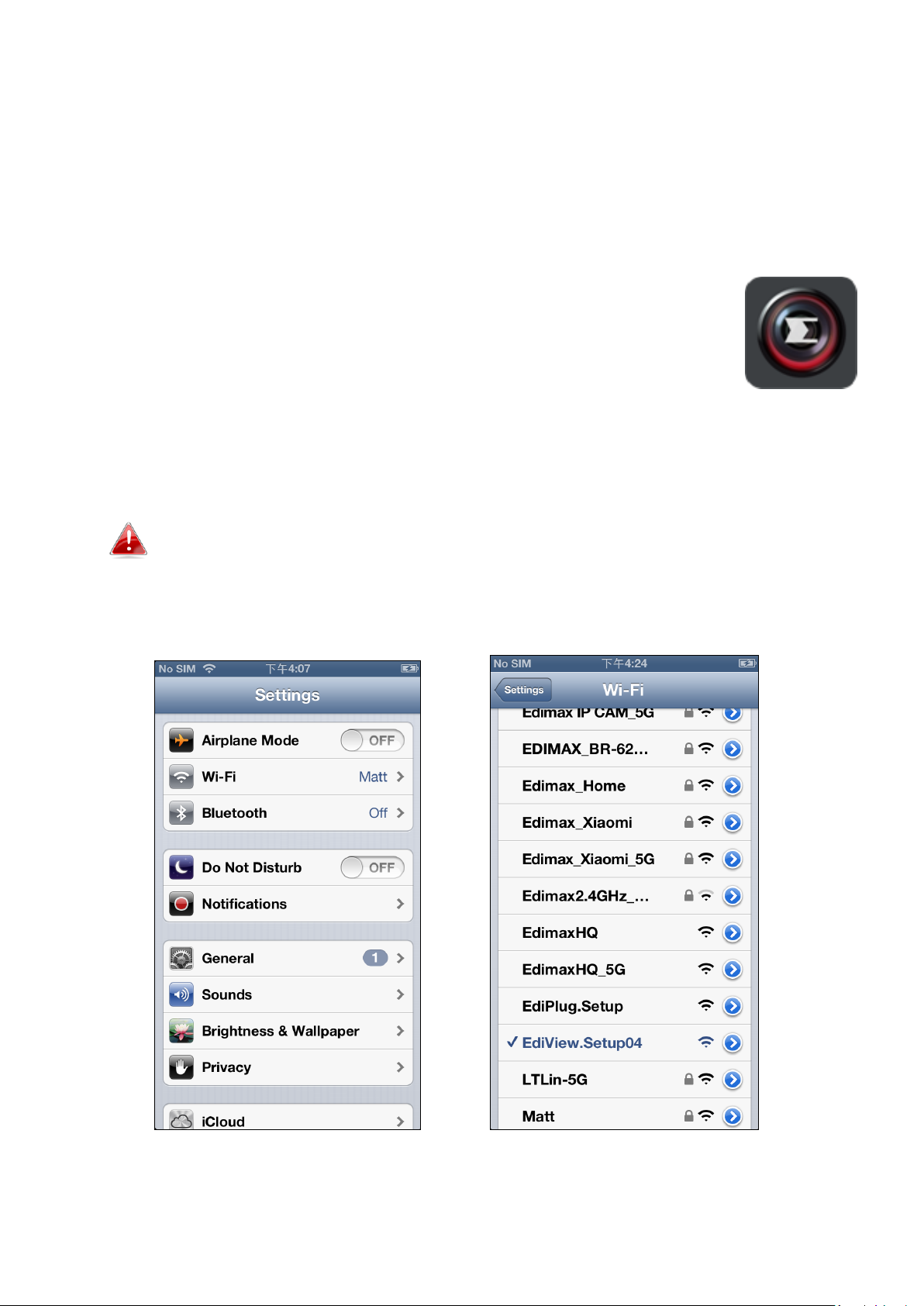

III-1-2. iPhone ................................................................................................................................... 14

III-2. WPS (Wi-Fi protected setup) ................................................................................................ 17

III-3. Myedimax.com ..................................................................................................................... 18

3

I. Productinformatie

Microfoon

PIR (Passieve
Infrarood Sensor)

Status LED's

Infrarood LED's

Instelbare lens

Lichtsensor

I-1. Inhoud van de verpakking

IC-3140W QIG CD-ROM

Adapter Ethernetkabel Montageset

I-2. Voorzijde

4

I-3. Achterzijde

LED

LED kleur

LED-status

Beschrijving

Voeding

Groen

Aan

Netwerkcamera is ingeschakeld
en verbonden met de cloud
server.

Snel knipperend

De netwerkcamera is bezig met
opnieuw opstarten.

Langzaam

knipperen (1 x per

seconde)

De netwerkcamera is aan het
opstarten OF de netwerkcamera
is niet verbonden met de cloud
server.

LAN

Groen

Aan

Netwerkcamera is verbonden
met het lokale netwerk.

Snel knipperend

LAN activiteit (overdracht van
gegevens).

Langzaam

knipperen (1 x per

seconde)

WPS is actief.

Internet

Oranje

Aan

Verbonden met internet.

MAC/Cloud ID
& Setup SSID

LAN-

12V DC

WPS-/Resetknop

MicroSD-

Luidspreke

I-4. LED-status

5

Langzaam

knipperen (1 x per

seconde)

Niet verbonden met het internet.

I-4. Productlabel

Het productlabel op de achterkant van de camera bevat het MAC-adres, cloud
ID en setup SSID van uw netwerkcamera.

Het MAC-adres en cloud ID zijn hetzelfde voor makkelijke
referentie.

Het cloud ID geeft de mogelijkheid om een live stream van uw netwerkcamera
op afstand te bekijken (vanaf elke willekeurige internetverbinding), zoals
beschreven in III-4. Myedimax.com.

I-5. Reset

Als u problemen ondervindt met uw netwerkcamera kunt u de camera
terugzetten naar de standaard fabrieksinstellingen. Hierdoor worden alle
instellingen teruggezet naar de standaard instellingen.

1. Druk op de WPS-/Resetknop op de adapter

en houd deze tenminste gedurende 10
seconden ingedrukt.

2. Laat de knop los als de groene LED snel

knippert.

3. Wacht tot de netwerkcamera herstart. De

camera is gereed als de groene power LED
langzaam knippert.

6

Na de setup is de groene power LED aan om een geslaagde
verbinding met de cloud server aan te geven.

7

II. Hardware installatie

II-1. Montagepakket

Bijgevoegd in het pakket is een standaard voor uw netwerkcamera. De
standaard vereist enige assemblage.

1. Assembleer de standaard zoals hieronder weergegeven. De

camerastandaard kan zelfstandig staan of aan een muur worden bevestigd:

2. Bevestig de netwerkcamera aan de meegeleverde standaard met gebruik

van het montagegat aan de achterkant van de camera.

U kunt de netwerkcamera ook aan een driepoot bevestigen met
gebruik van het montagegat.

8
