HP-5101
Schnellinstallationsanleitung
05-2012 / v1.0
PRODUKTEINFÜ HRUNG
Verpackungsinhalt
Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob irgendetwas in
der Verpackung fehlt, und wenden Sie sich an Ihren Händler, um fehlende
Teile zu melden.
HP-5101
Starkstromleitungsadapter x 1
Schnellinstallationsanleitung x 1
CD mit Installationsassistent, Benutzerhandbuch & mehrsprachiger
Schnellinstallationsanleitung x 1
Ethernet-Kabel x 1
HP-5101K
Starkstromleitungsadapter x 2
Schnellinstallationsanleitung x 1
CD mit Installationsassistent, Benutzerhandbuch & mehrsprachiger
Schnellinstallationsanleitung x 1
Ethernet-Kabel x 2
Anmerkung
Sie können das Starkstromnetzwerk mit den auf der CD enthaltenen
Dienstprogrammen verwalten. Die Installation der Dienstprogramme
ist jedoch optional. Zu Details über die Benutzung der
Dienstprogramme siehe Benutzerhandbuch.
14 Mbit/s & 85 Mbit/s Starkstromleitungsadapter (Baureihe Edimax
HP-85XX) funktionieren nicht mit 500 Mbit/s
Starkstromleitungsadaptern (Baureihe HP-5XXX).
Stecken Sie den Starkstromleitungsadapter direkt in eine
Netzsteckdose ein. Stecken Sie ihn nicht in eine Stromleiste oder
unterbrechungsfreie Stromversorgung ein.
1
Definitionen der LEDs & Tasten
LED
Status
Beschreibung
LAN
Grün
LAN-Anschluss ist angeschlossen
Blinkt
LAN-Aktivität (Daten werden übertragen)
Aus
LAN-Anschluss ist nicht angeschlossen
PLC
Grün/Rot
Die grüne Anzeige geht an, und die rote Anzeige
blinkt langsam, wenn das Gerät eine
Starkstromleitungsverbindung erkennt.
Die grüne Anzeige geht an, und die rote Anzeige
blinkt schnell, womit angezeigt wird, dass Daten
über die Starkstromleitungsverbindung
übertragen werden.
Aus
Es wird kein weiteres PLC-Gerät gefunden
PWR
Grün
Angeschaltet
Aus
Ausgeschaltet
Taste
Beschreibung
Gruppe/Rücksetzen
Bildet HomePlug AV Netzwerkgruppen
(drücken Sie die Taste weniger als 3 Sekunden
lang)
Stellt den Werkstandard des
Starkstromleitungsadapters wieder her (drücken
Sie die Taste mehr als 10 Sekunden lang)
2

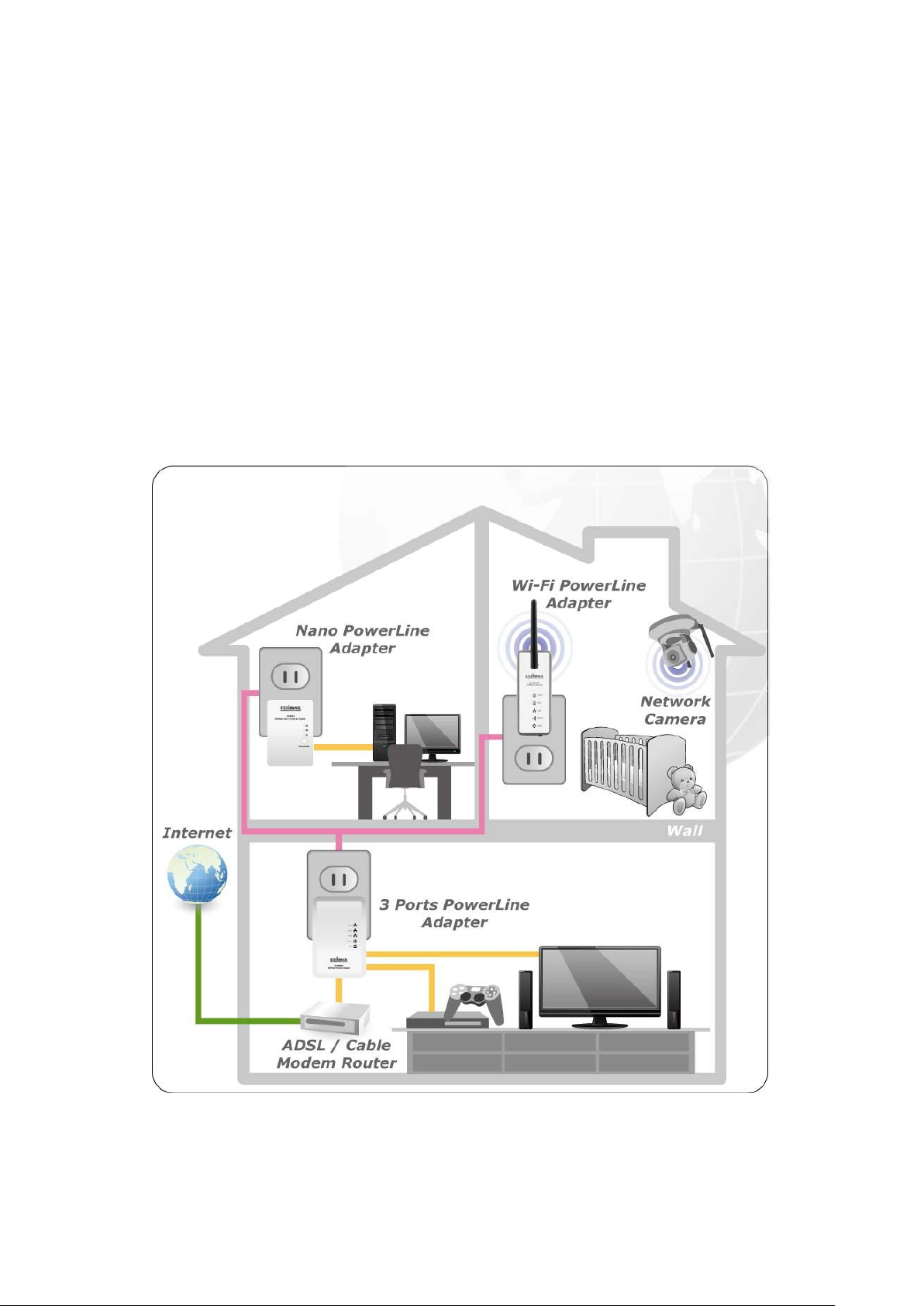

DIE ERSTEN SCHRITTE
1. Schließen Sie den Starkstromleitungsadapter über das Ethernet-Kabel an
den Router an, und dann stecken Sie ihn in eine Netzsteckdose.
2. Schließen Sie einen weiteren Starkstromleitungsadapter an Ihren Computer
an, und dann stecken Sie ihn in eine Netzsteckdose.
3. Achten Sie darauf, dass die PLC- und LAN-LEDs an beiden PLC-Adaptern
leuchten.
4. Der Computer und der Router werden automatisch an das Starkstromnetz
angeschlossen.
3
