EN-9320TX-E V2 & EN-9225TX-E
Schnellinstallationsanleitung
02-2020 / v1.0
Inhalt
I. Produktinformationen ............................... 1
I-1. Verpackungsinhalt .............................................. 2
I-2. Treiber-Unterstützung / Systemanforderungen ................. 3
I-3. LED-Anzeige .................................................... 3
I-4. Hardwareübersicht ............................................. 4
II. Hardwareinstallation ................................. 5
III. Treiberinstallation ...................................... 7
III-1. Treiberinstallation ................................................ 7
III-2. Deinstallation des Treibers ....................................... 8
I. Produktinformationen
Die beiden Hypergeschwindigkeits-Netzwerkkarten Edimax 10G EN-9320TX-E
V2 und 2.5G EN-9225TX-E gewährleisten jeweils Rückwärtskompatibilität mit
Ihrer Netzwerkinfrastruktur.
Die Netzwerkkarte 10G EN-9320TX-E V2 bietet und unterstützt schnelle 10GGeschwindigkeit mit Abwärtskompatibilität der Netzwerkstandards 10GbE,
5GbE, 2.5GbE, 1GbE sowie 100MbE, der eine Geschwindigkeit von bis zu
10Gbps liefert, was zehnmal schneller als Standard-Gigabit-Ethernet ist.. Die
andere 2,5G-Netzwerkkarte mit 3-Geschwindigkeiten ist die EN-9225TX-E, und
sie bietet die Netzwerkstandards 2,5GbE, 1GbE sowie 100MbE.
Zudem unterstützen beide Netzwerkkarten QoS, was dazu beiträgt, die
Fähigkeiten Ihres Routers bei der Verwaltung des Internetverkehrs durch eine
bessere Bandbreitenzuweisung zu optimieren.
Alle unterstützenden Dokumente finden Sie über den folgenden Link oder den
QR-Code:
https://www.edimax.com/download
(Geben Sie nach Ihrem Besuch der offiziellen Edimax-Website die
Modellnummer „EN-9320TX-E V2“ oder „EN-9225TX-E2 in das Suchfeld ein,
um nach diesem Produkt zu suchen.)
1
I-1. Verpackungsinhalt
EN-9320TX-E V2 or
Schn
Flache Halterung
EN-9225TX-E
Informationen zu Ihrem Produkt bieten auch die Abbildungen unten.
2
I-2. Treiber-Unterstützung / Systemanforderungen
Farbe
LED-Status
Beschreibung
Gelb
An
5 Gbit/s / 2,5 Gbit/s / 1 Gbit/s / 100
Mbit/s
Grün
An
- 10 Gbit/s
- Keine Datenübertragung
Blinkend
Grüne Leuchte blinkt beim Übertragen
von Daten
Farbe
LED-Status
Beschreibung
Gelb
An
1 Gbit/s / 100 Mbit/s
Grün
An
- 2,5 Gbit/s
- Keine Datenübertragung
Blinkend
Grüne Leuchte blinkt beim Übertragen
von Daten
EN-9320TX-E V2:
- Windows 7, 8, 8.1,10 (32/64-bit)
- Unterstützung von Linux-Kernels bis 3.0 ~ 4.9
EN-9225TX-E:
- Windows 7, 8, 8.1,10 (32/64-bit)
- Unterstützung von Linux-Kernels bis 3.1, 3.12, 3.2, 4.2, 4.4
I-3. LED-Anzeige
EN-9320TX-E V2:
EN-9225TX-E:
3
I-4. Hardwareübersicht
Nr.
Beschreibung
1
RJ45-Port
2
Standardprofil Halterung
3
PCI-E (EN-9320TX-E V2 X1/EN-9225TX-E X4)
1 2 3 1 2
3
EN-9320TX-E V2 & EN-9225TX-E:
4
II. Hardwareinstallation
Befolgen Sie bitte die Anweisungen unten, um den Netzwerkadapter in Ihren
PC einzubauen.
1. Schalten Sie den PC aus und ziehen Sie den Netzstecker.

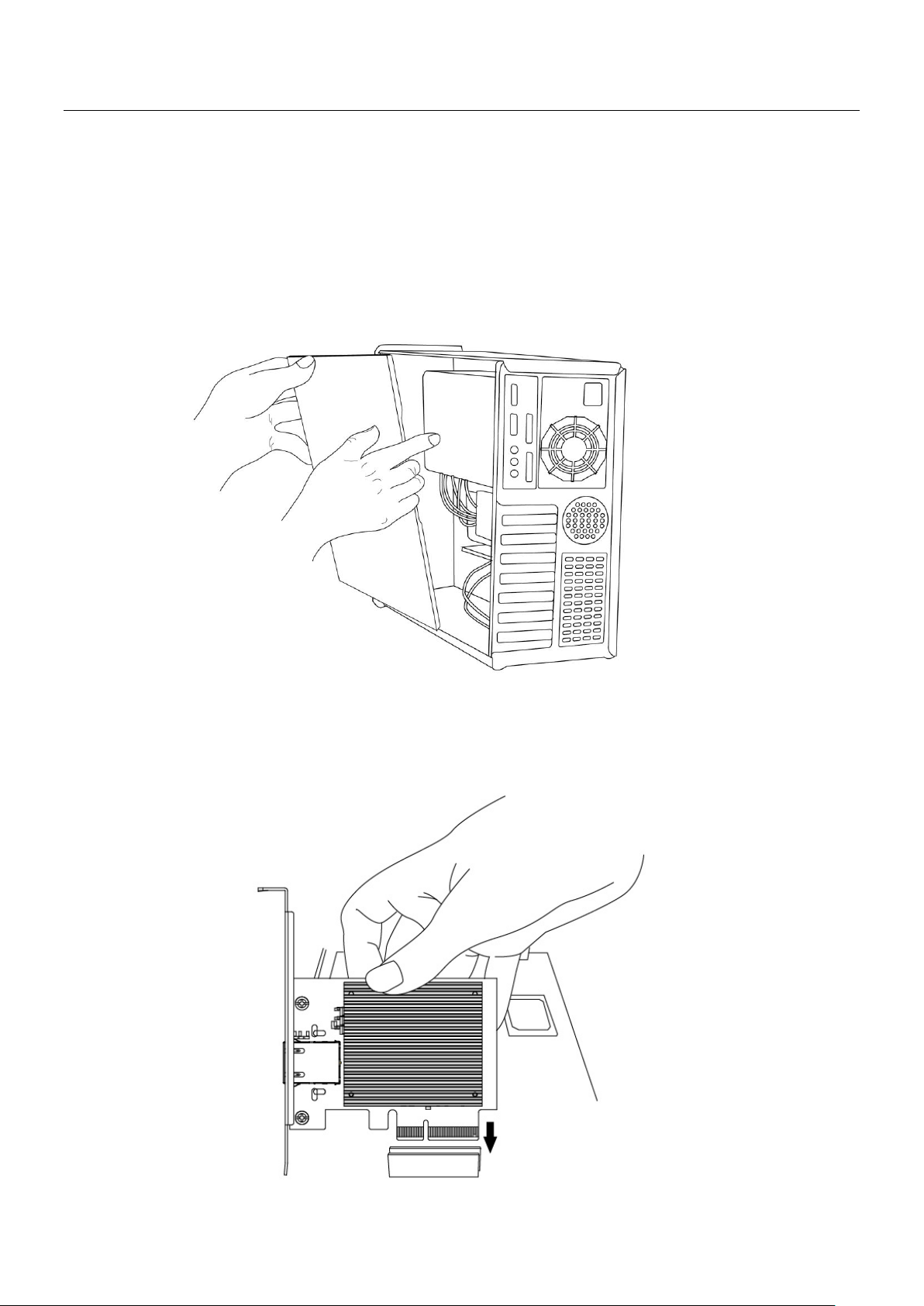

2. Lösen Sie die Schrauben der Seitenwand des Computers, nehmen Sie die
Seitenwand ab und suchen Sie nach einem freien PCI-E-Steckplatz.
3. Setzen Sie die Karte ein, indem Sie sie fest in den
Erweiterungssteckplatz drücken.
5
4. Befestigen Sie die Seitenwand wieder und stecken Sie das Stromkabel
wieder ein.
6
III. Treiberinstallation
Befolgen Sie bitte die Anweisungen unten, um den Treiber zu installieren bzw.
zu deinstallieren.
III-1. Treiberinstallation
Den Treiber finden Sie auf der Edimax-Website oder über den QR-Code:
https://www.edimax.com/download
(Geben Sie nach Ihrem Besuch der offiziellen Edimax-Website die
Modellnummer „EN-9320TX-E V2“ oder „EN-9225TX-E“ in das Suchfeld ein,
um nach diesem Produkt zu suchen.)
Klicken Sie auf die Download-Schaltfläche, um die Download-Seite zu
besuchen:
7
III-2. Deinstallation des Treibers
Für Windows 10:
1. Ö ffnen Sie Systemsteuerung über das Startmenü oder die Suchfunktion.
2. Wählen Sie die Option Programm deinstallieren aus der Kategorie
„Programme“.
8

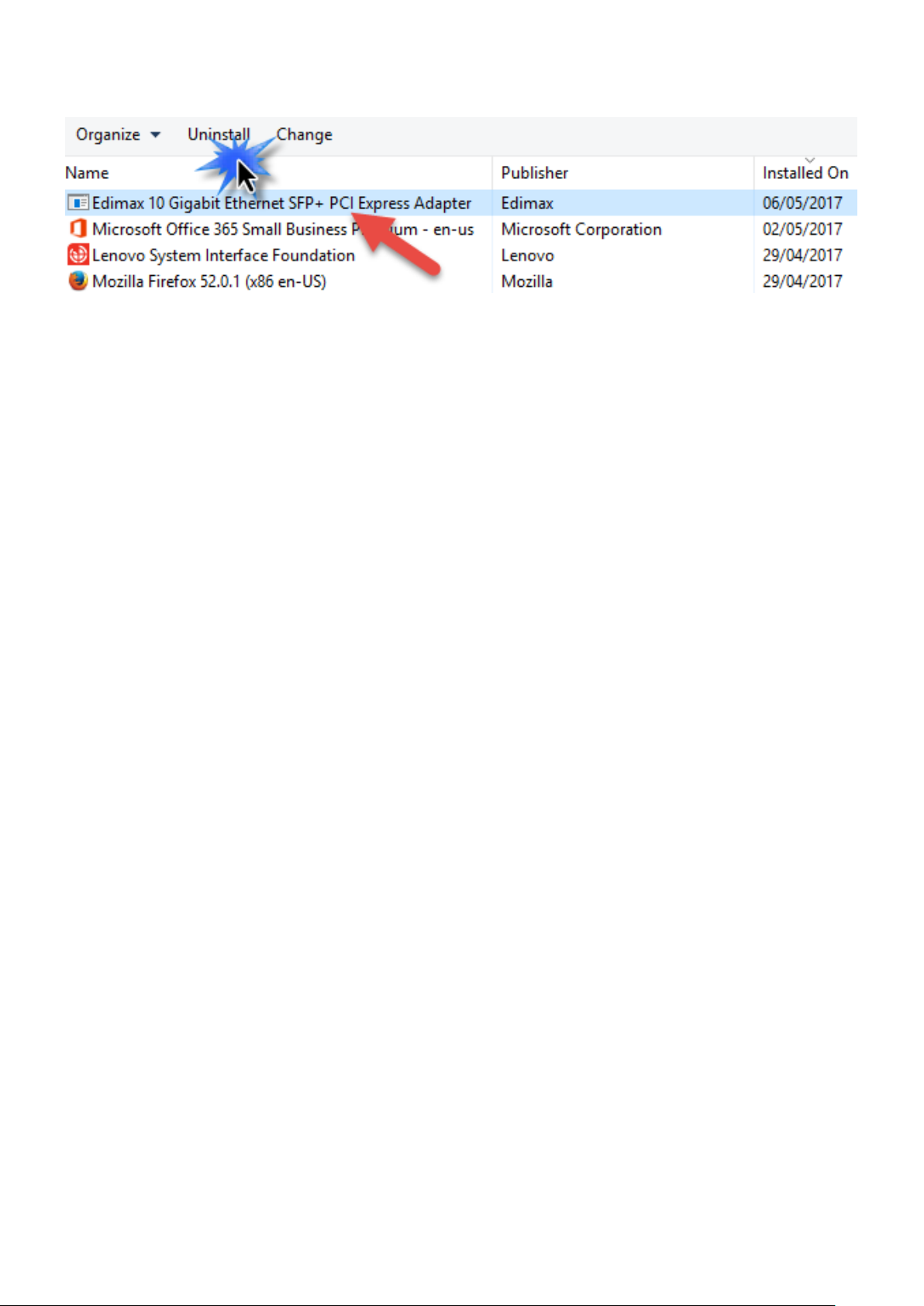

3. Wählen Sie Edimax (oder ähnlich) und klicken Sie auf „Deinstallieren“.
9
