AR-7182WnA / AR-7182WnB
Guida di installazione rapida
8-2013 / v1.0
COPYRIGHT
Copyright Edimax Technology Co., Ltd. all rights reserved. No part of
this publication may be reproduced, transmitted, transcribed, stored in a
retrieval system, or translated into any language or computer language, in
any form or by any means, electronic, mechanical, magnetic, optical,
chemical, manual or otherwise, without the prior written permission from
Edimax Technology Co., Ltd.
Edimax Technology Co., Ltd. makes no representations or warranties,
either expressed or implied, with respect to the contents hereof and
specifically disclaims any warranties, merchantability, or fitness for any
particular purpose. Any software described in this manual is sold or licensed
as is. Should the programs prove defective following their purchase, the
buyer (and not this company, its distributor, or its dealer) assumes the entire
cost of all necessary servicing, repair, and any incidental or consequential
damages resulting from any defect in the software. Edimax Technology Co.,
Ltd. reserves the right to revise this publication and to make changes from
time to time in the contents hereof without the obligation to notify any
person of such revision or changes.
The product you have purchased and the setup screen may appear
slightly different from those shown in this QIG. For more information about
this product, please refer to the user manual on the CD-ROM. The software
and specifications are subject to change without notice. Please visit our
website www.edimax.com for updates. All brand and product names
mentioned in this manual are trademarks and/or registered trademarks of
their respective holders.
Edimax Technology Co., Ltd.
Add: No. 3, Wu-Chuan 3rd Rd., Wu-Ku Industrial Park, New Taipei City, Taiwan
Tel: +886-2-77396888
Email: sales@edimax.com.tw
1
MMuullttii--LLaanngguuaaggee QQuuiicckk IInnssttaallllaattiioonn GGuuiiddee ((QQIIGG)) oonn tthhee CCDD
e
e
š
š
ttiinna
a
DDeeuuttsscchh:
:
EEssppaaññool
l
FFrraannççaaiiss:
:
IIttaalliiaannoo:
:
MMaaggyyaarr::
NNeeddeerrllaanndds
s
PPoollsskki
i
PPoorrttuugguuêês
s
РРууссссккиий
й
::
TTüürrkkççee:
:
УУккррааїїннссьькка
а
:
:
Č
: Českého průvodce rychlou instalací naleznete na přiloženém CD s
ovladači
Finden Sie bitte das deutsche S.A.L. beiliegend in der Treiber CD
: Incluido en el CD el G.R.I. en Español.
Veuillez trouver l’français G.I.R ci-joint dans le CD
Incluso nel CD il Q.I.G. in Italiano.
A magyar telepítési útmutató megtalálható a mellékelt CD-n
: De nederlandse Q.I.G. treft u aan op de bijgesloten CD
: Skrócona instrukcja instalacji w języku polskim znajduje się na
załączonej płycie CD
: Incluído no CD o G.I.R. em Portugues
Найдите Q.I.G. на pусскoм языке на приложеном CD
Ü rün ile beraber gelen CD içinde Türkçe Hızlı Kurulum Kılavuzu'nu
bulabilirsiniz
Для швидкого налаштування Вашого пристрою, будь ласка,
ознайомтесь з інструкцією на CD
2
PRESENTAZIONE DEL PRODOTTO
Contenuti del pacchetto
Prima di iniziare ad usare questo prodotto, si prega di verificare se c'è
qualcosa che manca nella confezione, e contattare il rivenditore per eventuali
componenti mancanti:
Router ADSL2+ (AR-7182WnA o AR-7182WnB)
Adattatore di corrente 12V
Cavo Ethernet RJ-45 di 1 metro
Linea telefonica RJ-11 da 1,8M x 2
Guida di installazione rapida
CD con procedura di configurazione guidata, manuale d'uso e guida di
configurazione rapida multilingue
Splitter
Antenna 5dBi
Requisiti di sistema
Una scheda Ethernet 10/100 base-T installata sul PC.
Un hub o switch (connesso a più PC tramite una delle interfacce
Ethernet sul dispositivo).
Windows 98 SE, Windows 2000, Windows ME, Windows XP, Windows
7, Windows 8.
Internet Explorer V5.0 o superiore, Netscape V4.0 o superiore Firefox
1.5 o superiore.
Stato LED
Pannello frontale:
3
Stato
Colore
Stato
Descrizione
Alimenta
zione
Verde
Acceso
Il router ADSL2+ è acceso.
Spento
Il router ADSL2+ è spento.
Rosso
Acceso
Auto-test iniziale della banda larga ADSL fallito o
aggiornamento del firmware.
ADSL
Verde
Acceso
La linea ADSL è sincronizzata e pronta per l'uso.
Lampeggia
lentamente
Sincronizzazione ADSL fallita ( fare riferimento
alla Nota i. di seguito)
Lampeggia
rapidamente
Negoziazione ADSL in corso.
INTERNE
T
Verde
Acceso
Internet connesso in modalità router
Lampeggiante
Attività Internet (trasferimento/ricezione di dati) in
modalità router.
Spento
Dispositivo in modalità collegata.
Rosso
Acceso
Internet non connesso in modalità router
(Fare riferimento alla Nota ii. di seguito).
LAN
Verde
Acceso
Porta LAN connessa.
Lampeggiante
Attività LAN (trasferimento/ricezione dati).
Spento
Porta LAN non connessa.
4
Verde
Acceso
Connessione WLAN riuscita.
Lampeggiante
Attività WLAN (trasferimento/ricezione dati).
Spento
Connessione WLAN fallita.
WPS
Verde
Spento
Il WPS è disattivato.
Lampeggiante
Il WPS è attivato e attende la negoziazione del
client.
Nota i. Se il LED ADSL è spento, controllare la connessione
ii. Se il LED Internet è rosso, verificare prima il LED ADSL. Se
Pannello posteriore:
Internet. Fare riferimento ad A. Installazione hardware
per ulteriori informazioni su come connettere il router
correttamente. Se tutte le connessioni sono corrette,
contattare il proprio ISP per verificare se sussiste un
problema con il proprio servizio Internet.
il LED ADSL è spento, fare riferimento alla Nota 1. Se il LED
ADSL verde è ACCESO, verificare la connessione Internet.
Potrebbe essere necessario verificare con il proprio ISP che
la propria configurazione Internet sia corretta.
5
Voce
Descrizione
Pulsante
accensione/spegnimento
Accende e spegne il router.
Alimentazione
Porta di alimentazione per l'adattatore di alimentazione 12V
in dotazione.
Pulsante Wireless
On/Off
Accende e spegne il segnale wireless.
Pulsante WPS
Attiva WPS (Wi-Fi Protected Setup)
LAN
Porte Ethernet RJ-45.
Tasto Reset
Tenere premuto per meno di 5 secondi per riavviare il
dispositivo e tenere premuto per più di 10 secondi per
ripristinare il dispositivo alle impostazioni predefinite.
Linea
Porta RJ-11 per la linea telefonica standard.
PER INIZIARE
A. Installazione Hardware
1. Connettere la linea ADSL.
Connettere la porta linea del router del dispositivo all'interfaccia modem di
uno splitter utilizzando un cavo telefonico. Collegare un telefono
all'interfaccia Telefono dello splitter utilizzando un cavo telefonico.
Collegare l'interfaccia Linea dello splitter alla linea in entrata esistente.
Lo splitter ha tre interfacce:
Linea: Collegamento a una presa telefonica a muro (presa RJ-11).
Modem: Collegamento alla presa ADSL del dispositivo.
Telefono: Collegamento a un apparecchio telefonico.
2. Collegare il router alla rete LAN.
6
Collegare l'interfaccia LAN del router al PC, hub o switch utilizzando un cavo
Ethernet.
3. Collegare l'adattatore di alimentazione al router.
Collegare un'estremità dell'adattatore di alimentazione a una presa a muro e

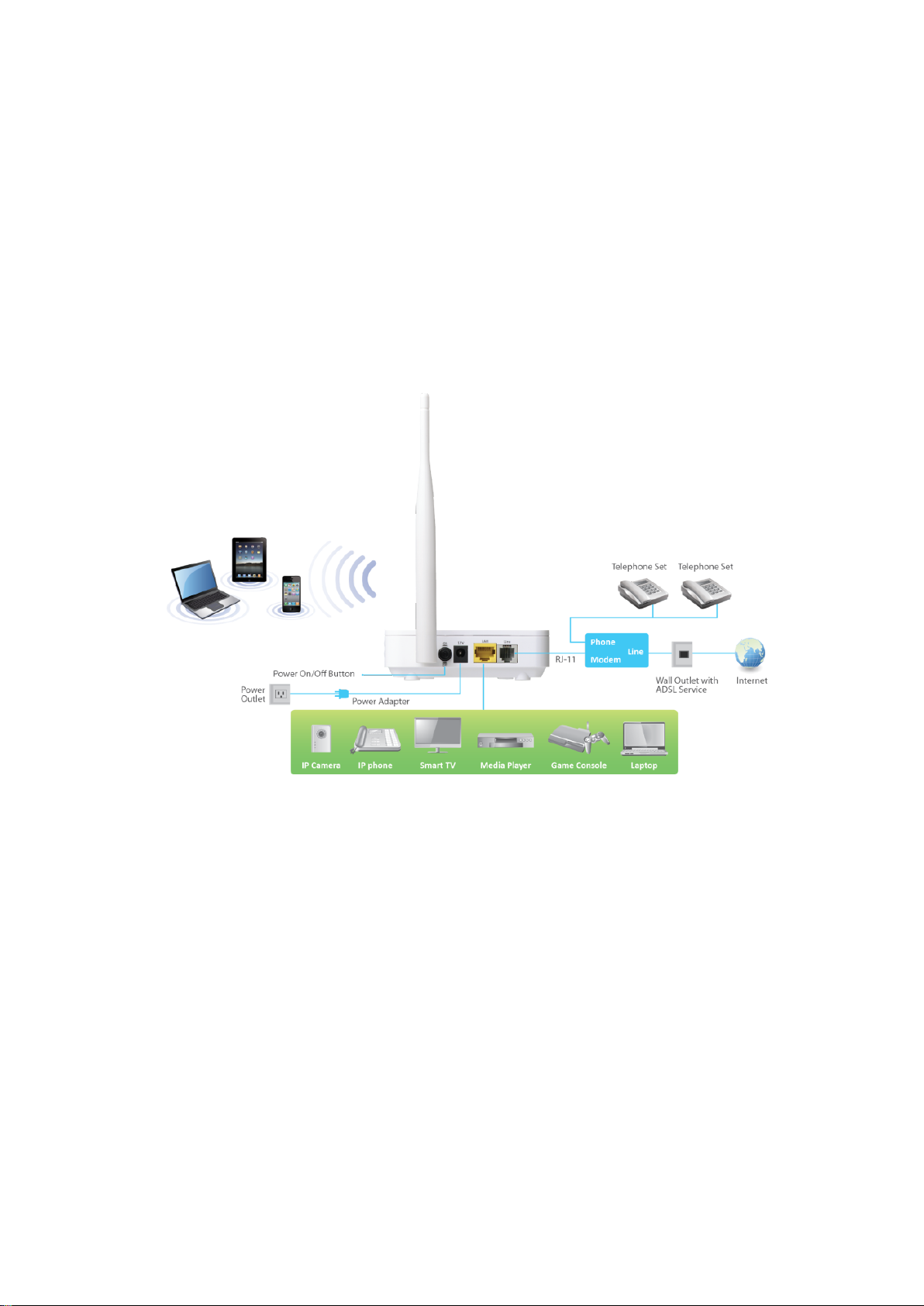

collegare l'altra estremità all'interfaccia 12V del dispositivo. Il seguente
diagramma mostra come collegare correttamente il router, PC, splitter e gli
apparecchi telefonici.
4. Controllare lo stato LED dell'ADSL.
Verificare il LED ADSL sul pannello anteriore. Questa spia indica lo stato della
banda larga ADSL attraverso la linea telefonica. Se la spia è accesa, è possibile
continuare la configurazione. Tuttavia, se la spia sta lampeggiando, non viene
rilevata nessuna linea a banda larga. Rivolgersi al proprio Internet Service
Provider (ISP) e informarli riguardo alla spia ADSL lampeggiante per risolvere
il problema.
5. Impostazioni del firewall.
Disattivare tutti i firewall personali prima di continuare la configurazione
siccome potrebbero bloccare la comunicazione tra il PC e il router.
Nota: è necessario utilizzare l'adattatore di alimentazione incluso nella
confezione con il router, NON tentare di utilizzare un adattatore di
7
alimentazione di terzi.
6. Configurazione PC LAN IP
Configurare le impostazioni LAN del PC in modo da ottenere
automaticamente un indirizzo IP dal router seguendo i procedimenti di
seguito:
1. Fare clic su “Start” quindi selezionare “Pannello di controllo”.
2. Cliccare “Switch to Classic View” in alto a sinistra per visualizzare altre
icone di impostazione.
3. Trovare l'icona “Network Connection” quindi fare doppio clic per aprire
le impostazioni di connessione di rete.
8
4. Selezionare l'icona “Local Area Connection” e cliccarci sopra con il tasto
destro per aprire il sottomenu, quindi selezionare “Proprietà”.
5. Selezionare “Internet Protocol (TCP/IP)” quindi cliccare su “Proprietà”
6. Assicurarsi che le opzioni “Ottieni un indirizzo IP automaticamente” e
“Ottieni indirizzo del server DNS automaticamente” siano selezionate,
9
quindi premere “OK”.
B. Connessione a Internet
È possibile configurare il router tramite la procedura di configurazione
guidata nel CD-ROM inclusa all'interno dell'imballaggio. La procedura di
configurazione guidata consente di configurare la connessione Internet,
aggiornare il firmware e modificare la password del router. Quando si avvia
la procedura guidata di configurazione, compare la seguente schermata.
Selezionare una lingua e seguire le istruzioni su schermo fino al
completamento della configurazione.
10
In alternativa, se si smarrisce il CD-ROM o si preferisce una configurazione
basata sul web, è possibile accedere al router ADS utilizzando Internet
Explorer e configurare il router da lì utilizzando l'interfaccia basata sul web.
Seguire le istruzioni di seguito:

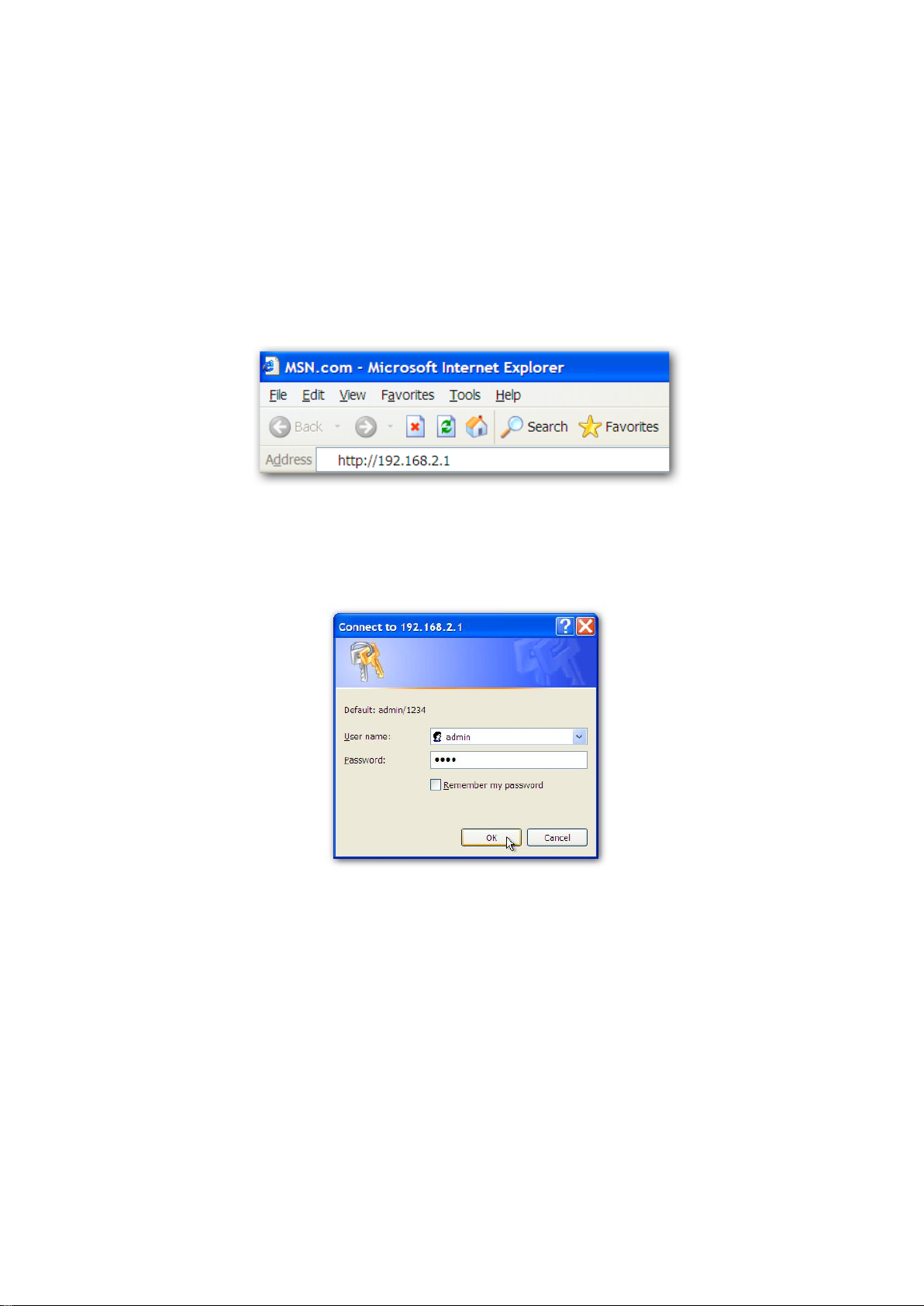

1. Immettere l'indirizzo IP predefinito del router: “192.168.2.1” nel
browser web del PC e premere “Invio”.
2. Comparirà la seguente schermata di accesso. Inserire il nome utente
predefinito “admin” e la password predefinita “1234” e cliccare su “OK”.
3. Si arriverà alla pagina di stato del sistema come indicato di seguito.
11
4. Nella barra di navigazione in alto allo schermo, cliccare su “Avvio rapido” e
quindi su “ESEGUI PROCEDURA DI CONFIGURAZIONE GUIDATA”. La pagina della
Procedura di configurazione guidata dell'interfaccia basata su web permette
una rapida configurazione della connessione Internet e altri parametri. Fare
riferimento al manuale d'uso per informazioni dettagliate su questi
parametri.
12
NNoottaa:: SSii rriimmaannddaa aall mmaannuuaallee ppeerr ll''uussoo nneell CCDD--RROOMM iinn ddoottaazziioonnee ppeerr
uulltteerriioorrii ddeettttaaggllii rriigguuaarrddaannttii llaa ccoonnffiigguurraazziioonnee ee iill ttiippoo ddii ccoonnnneessssiioonnee
IInntteerrnneett..
5. Seguire le istruzioni su schermo fino al completamento della procedura di
configurazione guidata.
13
EU Declaration of Conformity
English: This equipment is in compliance with the essential requirements and other relevant
provisions of Directive 1999/5/EC, 2009/125/EC.
French: Cet équipement est conforme aux exigences essentielles et autres dispositions de la
directive 1999/5/CE, 2009/125/CE
Czechian: Toto zařízení je v souladu se základními požadavky a ostatními příslušnými ustanoveními
směrnic 1999/5/ES, 2009/125/ES.
Polish: Urządzenie jest zgodne z ogólnymi wymaganiami oraz szczególnymi warunkami
określonymi Dyrektywą UE 1999/5/EC, 2009/125/EC
Romanian: Acest echipament este în conformitate cu cerinţele esenţiale şi alte prevederi relevante
ale Directivei 1999/5/CE, 2009/125/CE.
Russian: Это оборудование соответствует основным требованиям и положениям Директивы
1999/5/EC, 2009/125/EC.
Magyar: Ez a berendezés megfelel az alapvető követelményeknek és más vonatkozó irányelveknek
(1999/5/EK, 2009/125/EC)
Türkçe: Bu cihaz 1999/5/EC, 2009/125/EC direktifleri zorunlu istekler ve diğer hükümlerle ile
uyumludur.
Ukrainian: Обладнання відповідає вимогам і умовам директиви 1999/5/EC, 2009/125/EC.
Slovakian: Toto zariadenie spĺňa základné požiadavky a ďalšie príslušné ustanovenia smerníc
1999/5/ES, 2009/125/ES.
German: Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 1999/5/EC, 2009/125/EC.
Spanish: El presente equipo cumple los requisitos esenciales de la Directiva 1999/5/EC,
2009/125/EC.
Italian: Questo apparecchio è conforme ai requisiti essenziali e alle altre disposizioni applicabili
della Direttiva 1999/5/CE, 2009/125/CE.
Dutch: Dit apparaat voldoet aan de essentiële eisen en andere van toepassing zijnde bepalingen
van richtlijn 1999/5/EC, 2009/125/EC.
Portugese: Este equipamento cumpre os requesitos essênciais da Directiva 1999/5/EC, 2009/125/EC
Norwegian: Dette utstyret er i samsvar med de viktigste kravene og andre relevante regler i Direktiv
1999/5/EC, 2009/125/EC.
Swedish: Denna utrustning är i överensstämmelse med de väsentliga kraven och övriga relevanta
bestämmelser i direktiv 1999/5/EG, 2009/125/EG.
Danish: Dette udstyr er i overensstemmelse med de væ sentligste krav og andre relevante
forordninger i direktiv 1999/5/EC, 2009/125/EC.
Finnish: Tämä laite täyttää direktiivien 1999/5/EY, 2009/125/EY oleelliset vaatimukset ja muut
asiaankuuluvat määräykset.
-----------------------------------------------------------------------------------------------------------
WEEE Directive & Product Disposal
At the end of its serviceable life, this product should not be treated as household or general
waste. It should be handed over to the applicable collection point for the recycling of electrical
and electronic equipment, or returned to the supplier for disposal.
14
Declaration of Conformity
We, Edimax Technology Co., LTD., declare under our sole responsibility, that the equipment
described below complies with the requirements of the European Council directive
(1995/5/EC, 2006/95/EC).
Equipment
:
N150 Wireless ADSL Modem Router
Model No.
:
AR-7182WnA & AR-7182WnB
The following European standards for essential requirements have been followed:
Spectrum
:
ETSI EN 300 328 : V1.7.1(2006-10)
EMC
:
EN 301 489-1 V1.9.2(2011-09)
EN 301 489-17 V2.2.1(2012-09)
EMF
:
EN 62311：2008
Safety (LVD)
:
IEC 60950-1 :
2005 (2ndEdition)+A1 :2009
EN 60950-1 : 2006+A11:2009+A1:2010+A12:2011
Edimax Technology Co., Ltd.
No. 3, Wu Chuan 3rd Road,
Wu-Ku Industrial Park.
New Taipei City, Taiwan
Date of Signature:
August, 2013
Signature:
Printed Name:
Albert Chang
Title:
Director
Edimax Technology Co., Ltd.
15
16
Loading...
