AR-7182WnA / AR-7182WnB
Rýchla užívateľská príručka
8-2013 / v1.0
COPYRIGHT
Autorské práva patria Edimax Technology Co, LTD. Všetky práva vyhradené.
Žiadna časť tejto publikácie nesmie byť reprodukovaná, vysielaná, opisovaná,
uložená vo vyhľadávacom systéme, alebo preložená do iného jazyka alebo
preložená do počítačového jazyka, elektronickej, mechanickej, magnetickej,
optickej, chemickej, manuálnej alebo inej forme alebo zmysle bez
predchádzajúceho písomného súhlasu tejto Spoločnosti.
Spoločnosť neposkytuje požiadavky alebo záruky, vyjadrené alebo naznačené,
súvisiace s obsahom a konkrétne odmieta všetky záruky, obchodné
požiadavky alebo stavy pre konkrétny účel. Akýkoľvek softvér popísaný v
tomto manuáli je predávaný a licencovaný „ako je“. Pokiaľ by mal program po
nákupe vykazovať chyby, zákazník (teda nie spoločnosť, distribútor a jeho
dealer) berie na seba všetky náklady spojené so servisom, opravou a
všetkými vedľajšími a následnými škodami, ktoré vzniknú ako následok
akejkoľvek chyby v programe. Naviac si spoločnosť vyhradzuje právo na
revíziu tejto publikácie a z času na čas možnosť úprav v tomto vyjadrení bez
povinnosti upozorniť akúkoľvek osobu na takúto revíziu alebo zmenu.
Produkt, ktorý ste si zakúpili a úvodná obrazovka sa môžu zdať trochu odlišné
od tých, ktoré sú zobrazené v tejto Rýchlej užívateľskej príručke. Detailné
informácie o tomto produkte získate v Užívateľskej príručke na CD-ROM.
Software a špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Navštívte naše webové stránky www.edimax.com pre aktuálnu verziu. Všetky
práva vyhradené, vrátane všetkých značiek a názvov produktov spomenutých
v tomto manuáli, sú ochrannými značkami a/alebo registrovanými
ochrannými značkami ich príslušných držiteľov.
1
VVííaaccjjaazzy
y
č
č
nnýý QQIIGG nnaa CCDD
Č
e
e
š
š
ttiinna
a
DDeeuuttsscchh:
:
EEssppaaññool
l
FFrraannççaaiiss:
:
IIttaalliiaannoo:
:
MMaaggyyaarr::
NNeeddeerrllaanndds
s
PPoollsskki
i
PPoorrttuugguuêês
s
РРууссссккиий
й
::
TTüürrkkççee:
:
УУккррааїїннссьькка
а
:
:
: Českého průvodce rychlou instalací naleznete na přiloženém CD s
ovladači
Finden Sie bitte das deutsche S.A.L. beiliegend in der Treiber CD
: Incluido en el CD el G.R.I. en Español.
Veuillez trouver l’français G.I.R ci-joint dans le CD
Incluso nel CD il Q.I.G. in Italiano.
A magyar telepítési útmutató megtalálható a mellékelt CD-n
: De nederlandse Q.I.G. treft u aan op de bijgesloten CD
: Skrócona instrukcja instalacji w języku polskim znajduje się na
załączonej płycie CD
: Incluído no CD o G.I.R. em Portugues
Найдите Q.I.G. на pусскoм языке на приложеном CD
Ürün ile beraber gelen CD içinde Türkçe Hızlı Kurulum Kılavuzu'nu
bulabilirsiniz
Для швидкого налаштування Вашого пристрою, будь ласка,
ознайомтесь з інструкцією на CD
2
Predstavenie produktu
Obsah balenia
Než začnete používať tento smerovač, skontrolujte prosím, či niečo v balení
nechýba. Ak niečo chýba, obráťte sa na svojho predajcu a nárokujte
chýbajúce položky:
1x ADSL2+ smerovač (AR-7182WnA nebo AR-7182WnB)
1x 12V napájací adaptér
1x RJ-45 ethernetový kábel (100 cm)
2x RJ-11 telefónny kábel (180 cm)
1x Rýchla užívateľská príručka
1x CD-ROM (Obsahuje sprievodcu nastavením, Rýchlou užívateľskou
príručku vo viacerých jazykoch a Užívateľský manuál)
1x Rozdeľovač
1x 5dBi anténa
Minimálne požiadavky
PC so sieťovou kartou.
Windows 98 SE, Windows 2000, Windows ME, Windows XP, Windows
7, Windows 8.
Internet Explorer 5.0 alebo vyšší, Netscape 4.0 alebo vyšší, Firefox 1.5
alebo vyšší.
LED Status
Predný panel:
3
LED
Farba
Status
Popis
Power
Zelená
Svieti
ADSL2+ smerovač je zapnutý.
Nesvieti
ADSL2+ smerovač je vypnutý.
Červená
Svieti
Chyba úvodného testu alebo aktualizácie firmware.
ADSL
Zelená
Svieti
Úspešné pripojenie k ADSL širokopásmovému
pripojeniu.
Bliká
pomaly
ADSL širokopásmového pripojenia nefunguje
(pozri Poznámka I. nižšie)
Bliká rýchlo
ADSL – pokračuje nastavovanie pripojenia.
Internet
Zelená
Svieti
Pripojenie k internetu v režime smerovač.
Bliká
Sieť posiela dáta v režime smerovač.
Nesvieti
Zariadenie je v režime most/bridge.
Červená
Svieti
Bez pripojenia k internetu v režime smerovača.
(pozri Poznámka II. nižšie)
LAN
Zelená
Svieti
LAN kábel je pripojený k smerovaču.
Bliká
Sieť posiela dáta cez LAN port.
Nesvieti
LAN kábel je nie pripojený k smerovaču.
Zelená
Svieti
Úspešné bezdrôtové pripojenie.
Bliká
Bezdrôtová sieť posiela dáta.
Nesvieti
Bezdrôtové pripojenie nefunguje.
WPS
Zelená
Nesvieti
WPS je vypnutý.
Bliká
WPS je aktivovaný a pripravený na pripojenie.
Poznámka I. Ak nesvieti kontrolka ADSL, skontrolujte prosím Vaše
pripojenie k internetu. Viď kapitola A.(Inštalácia ADSL
smerovača) pre viac informácií o správnom zapojení
smerovača. Ak je všetko zapojené správne, kontaktujte
prosím Vášho poskytovateľa internetu.
4
Poloha
Popis
Power On/Off
Povoliť / zakázať smerovač.
Power
Zásuvka pre pripojenie napájacieho adaptéra.
Wireless
On/Off
Povoliť / zakázať bezdrôtovú sieť.
WPS
Povoliť WPS (Wi-Fi Protected Setup)
LAN
Porty Ethernet (RJ-45).
Reset
Stlačte resetovacie tlačidlo zapnutého smerovača po dobu menšiu
než 5 sekúnd a smerovač sa reštartuje.
Podržte resetovacie tlačidlo zapnutého smerovača po dobu dlhšie ako
Zadný panel:
II. Ak kontrolka internetu svieti na červeno, skontrolujte
prosím najprv kontrolku ADSL - ak nesvieti, postupujte
podľa poznámky I. Ak kontrolka ADSL svieti na zeleno,
overte prosím nastavenie internetového pripojenia.
Možno to budete musieť overiť priamo s poskytovateľom
Vášho pripojenia.
5
Poloha
Popis
10 sekúnd a smerovač sa vráti do svojho výrobného nastavenia.
Line
Port pre telefónnu linku (RJ-11).
Začiatok
A. Inštalácia ADSL smerovača
1. Pripojte ADSL linku.
Pripojte linkový port (RJ11) smerovača k modemovému portu
rozbočovača/splittera použitím telefónneho kábla. Pripojte telefón
k telefónnemu portu rozbočovača/splittera použitím telefónneho kábla.
Pripojte linkové rozhranie rozbočovača/splittera do vašej telefónnej
linky/zásuvky.
Splitter/rozbočovač má 3 porty:
Linkový: Slúži na pripojenie k telefónnej zásuvke na stene (RJ-11).
Modemový: Slúži na pripojenie k ADSL modemu-smerovaču.
Phone: Slúži na pripojenie telefónu.
2. Pripojte smerovač do vašej LAN siete.
Pripojte smerovač do vášho PC, hubu alebo prepínača pripojením
ethernetového káblu do LAN portu smerovača.
6
3. Pripojte napájací adaptér do smerovača.
Pripojte napájací adaptér do napájacieho konektoru na prednom paneli

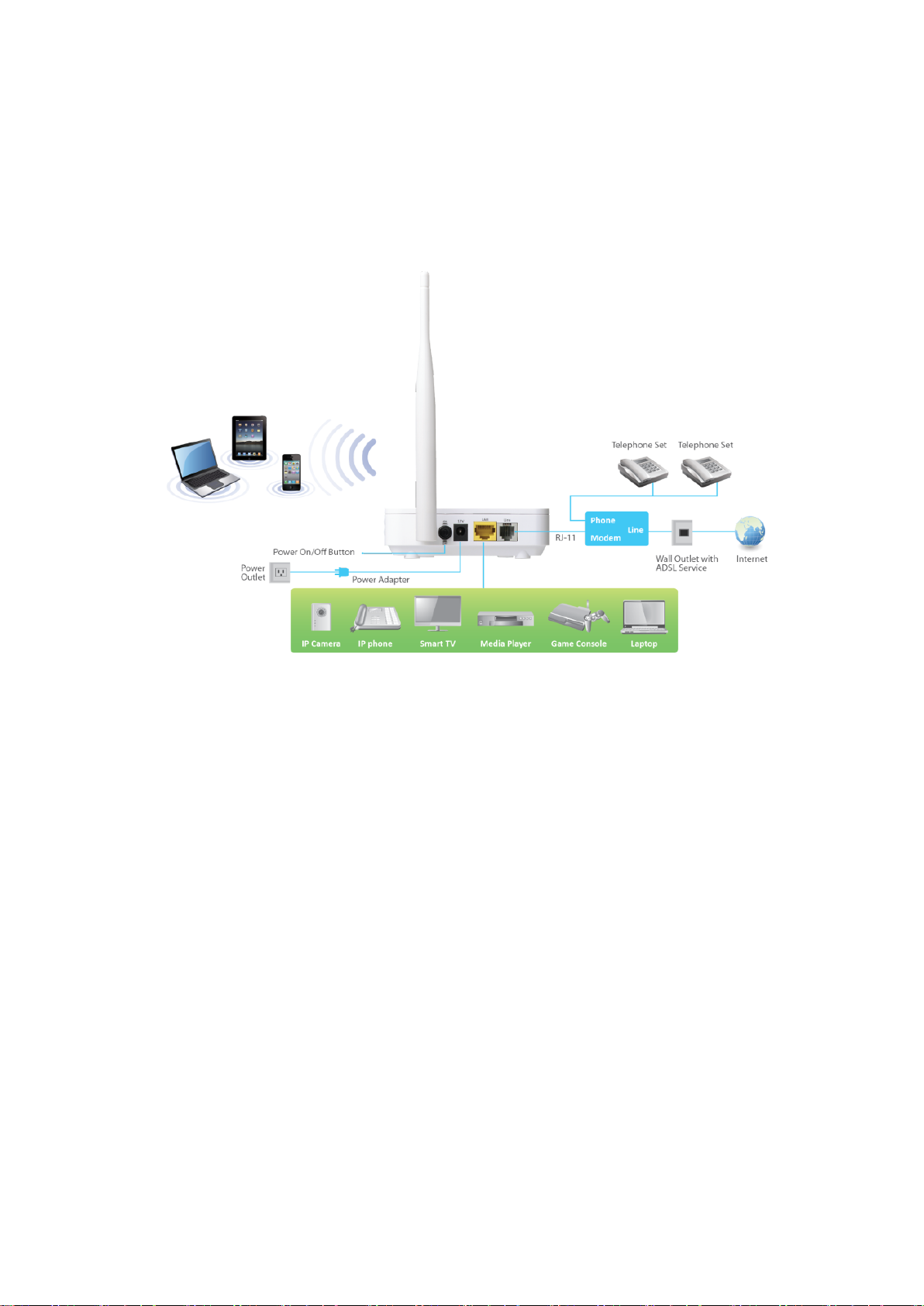

smerovača a zapnite napájanie. Nasledujúci diagram ukazuje správne
zapojenie.
4. Skontrolujte status ADSL LED.
Prosím skontrolujte ADSL LED na prednom paneli. Toto svetlo indikuje status
vášho ADSL širokopásmového pripojenia na vašej telefónnej linke. Pokiaľ
svetlo svieti, môžete pokračovať v nastavení. Keď svetlo bliká, nebolo nájdené
širokopásmové pripojenie na linke. Kontaktujte prosím vášho poskytovateľa
internetového pripojenia (ISP) a informujte ho problémoch s pripojením.
5. Nastavenie firewall.
Prosím vypnite všetky osobné firewally predtým než budete pokračovať v
pripojení, keďže môžu blokovať komunikáciu medzi PC a smerovačom.
Poznámka：Musíte používať napájací adaptér dodávaný s smerovačom,
NEPOUŽÍVAJTE žiadny iný napájací adaptér.
6. Konfigurácia IP adresy PC.
Konfigurácia nastavenia PC pre automatické získanie IP adries zo smerovača
pozostáva z nasledujúcich krokov:
7
1. Kliknite na “Start” v paneli úloh potom vyberte “Control Panel”
(Ovládacie panely).
2. Kliknite na “Switch to Classic View” (Prepnutie do klasického zobrazenia)
v ľavom hornom rohu pre zobrazenie ďalších ikon nastavenia.
3. Nájdite ikonu “Network Connection” (Sieťové pripojenie) a potom na ňu
dvakrát kliknite pre otvorenie nastavení sieťového pripojenia.
8
4. Uvidíte ikonu „Local Area Connection“ (Pripojenie k lokálnej sieti),
kliknite pravým tlačidlom myši pre otvorenie podmenu a vyberte
„Properties“ (Vlastnosti).
5. Vyberte “Internet Protocol (TCP/IP)” (Internetový protokol TCP/IP)
potom kliknite na “Properties” (Vlastnosti).
9

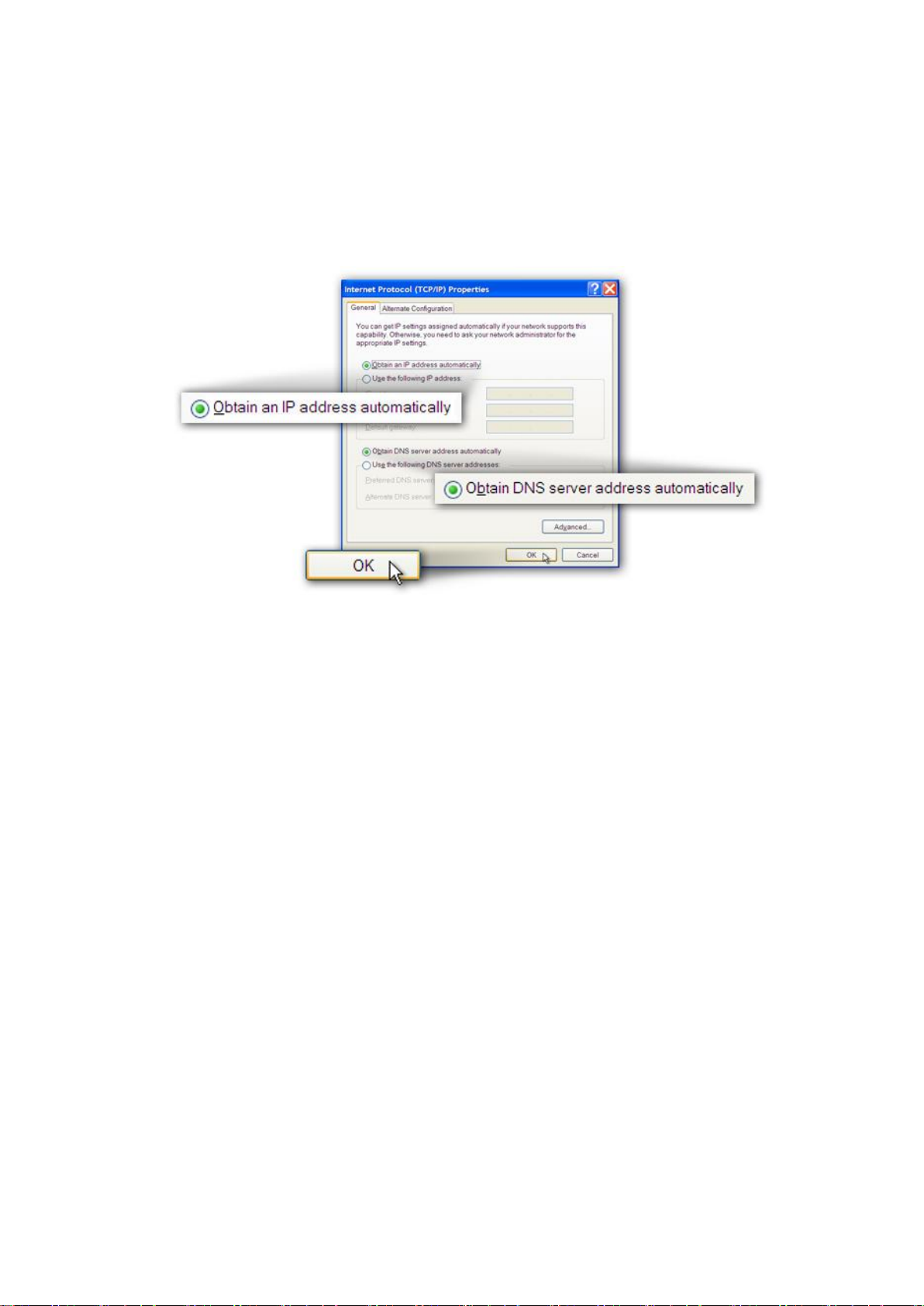

6. Uistite sa, že zvýraznené parametre sú označené “Obtain an IP address
automatically” (Automatické získavanie IP Adries) a “Obtain DNS server
address automatically” (Automatické získavanie adries DNS serverov)
potom kliknite na “OK” pre zavretie.
10
B. Internetové pripojenie
Smerovač sa dá nastaviť pomocou sprievodcu na priloženom CD.
Sprievodca vám umožní nastaviť vaše internetové pripojenie, aktualizovať
firmware a zmeniť heslo smerovača. Pri spustení uvidíte nasledujúcu
obrazovku – zvoľte prosím jazyk a pokračujte podľa inštrukcií na obrazovke
až do ukončenia nastavenia.
Ak stratíte vaše CD, môžete konfigurovať tento ADSL modem smerovač
pomocou nasledujúceho postupu, ktorý vám ukáže, ako sa prihlásiť k vášmu
modem-smerovaču s použitím Internet Exploreru a tak nastaviť Internetové
pripojenie a konfigurovať ostatné funkcie.:
1. Zadajte prednastavenú IP adresu smerovača “192.168.2.1” do webového
prehliadača vášho počítača a kliknite na “enter” pre prihlásenie.
11
2. Zobrazí sa vám nasledujúce prihlasovacie okno. Zadajte “User Name”
(Užívateľské meno) a “Password” (Heslo) a kliknite na “OK” pre prihlásenie.
Prednastavené užívateľské meno je “admin” a heslo “1234”.
3. Zobrazí sa hlavné okno.
12
PPoozznnáámmkkaa:: PPrree vviiaacc iinnffoorrmmáácciiíí oo ttyyppuu iinntteerrnneettoovvééhhoo pprriippoojjeenniiaa aa
kkoonnffiigguurráácciiii oossttaattnnýýcchh nnaassttaavveenníí ssaa ppoozzrriittee ddoo UUžžíívvaatteeľľsskkééhhoo mmaannuuáálluu nnaa
pprriilloožžeennoomm CCDD..
4. Kliknite na “Quick Setup” (Rýchle nastavenie) pre nastavenie internetového
pripojenia, potom kliknite na “Run Wizard” (Spustiť sprievodcu) pre štart
konfigurácie. Pre viacej informácií o typu internetového pripojenia a
konfigurácii ostatných nastavení sa pozrite do užívateľského manuálu.
5. Prosím nasledujte tieto štyri kroky v Sprievodcovi nastavením.
13
EU Declaration of Conformity
English: This equipment is in compliance with the essential requirements and other relevant
provisions of Directive 1999/5/EC, 2009/125/EC.
French: Cet équipement est conforme aux exigences essentielles et autres dispositions de la
directive 1999/5/CE, 2009/125/CE
Czechian: Toto zařízení je v souladu se základními požadavky a ostatními příslušnými ustanoveními
směrnic 1999/5/ES, 2009/125/ES.
Polish: Urządzenie jest zgodne z ogólnymi wymaganiami oraz szczególnymi warunkami
określonymi Dyrektywą UE 1999/5/EC, 2009/125/EC
Romanian: Acest echipament este în conformitate cu cerinţele esenţiale şi alte prevederi relevante
ale Directivei 1999/5/CE, 2009/125/CE.
Russian: Это оборудование соответствует основным требованиям и положениям Директивы
1999/5/EC, 2009/125/EC.
Magyar: Ez a berendezés megfelel az alapvető követelményeknek és más vonatkozó irányelveknek
(1999/5/EK, 2009/125/EC)
Türkçe: Bu cihaz 1999/5/EC, 2009/125/EC direktifleri zorunlu istekler ve diğer hükümlerle ile
uyumludur.
Ukrainian: Обладнання відповідає вимогам і умовам директиви 1999/5/EC, 2009/125/EC.
Slovakian: Toto zariadenie spĺňa základné požiadavky a ďalšie príslušné ustanovenia smerníc
1999/5/ES, 2009/125/ES.
German: Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 1999/5/EC, 2009/125/EC.
Spanish: El presente equipo cumple los requisitos esenciales de la Directiva 1999/5/EC,
2009/125/EC.
Italian: Questo apparecchio è conforme ai requisiti essenziali e alle altre disposizioni applicabili
della Direttiva 1999/5/CE, 2009/125/CE.
Dutch: Dit apparaat voldoet aan de essentiële eisen en andere van toepassing zijnde bepalingen
van richtlijn 1999/5/EC, 2009/125/EC.
Portugese: Este equipamento cumpre os requesitos essênciais da Directiva 1999/5/EC, 2009/125/EC
Norwegian: Dette utstyret er i samsvar med de viktigste kravene og andre relevante regler i Direktiv
1999/5/EC, 2009/125/EC.
Swedish: Denna utrustning är i överensstämmelse med de väsentliga kraven och övriga relevanta
bestämmelser i direktiv 1999/5/EG, 2009/125/EG.
Danish: Dette udstyr er i overensstemmelse med de væ sentligste krav og andre relevante
forordninger i direktiv 1999/5/EC, 2009/125/EC.
Finnish: Tämä laite täyttää direktiivien 1999/5/EY, 2009/125/EY oleelliset vaatimukset ja muut
asiaankuuluvat määräykset.
-----------------------------------------------------------------------------------------------------------
WEEE Directive & Product Disposal
At the end of its serviceable life, this product should not be treated as household or general
waste. It should be handed over to the applicable collection point for the recycling of electrical
and electronic equipment, or returned to the supplier for disposal.
14
Declaration of Conformity
We, Edimax Technology Co., LTD., declare under our sole responsibility, that the equipment
described below complies with the requirements of the European Council directive
(1995/5/EC, 2006/95/EC).
Equipment
:
N150 Wireless ADSL Modem Smerovač
Model No.
:
AR-7182WnA & AR-7182WnB
The following European standards for essential requirements have been followed:
Spectrum
:
ETSI EN 300 328 : V1.7.1(2006-10)
EMC
:
EN 301 489-1 V1.9.2(2011-09)
EN 301 489-17 V2.2.1(2012-09)
EMF
:
EN 62311：2008
Safety (LVD)
:
IEC 60950-1 :
2005 (2ndEdition)+A1 :2009
EN 60950-1 : 2006+A11:2009+A1:2010+A12:2011
Edimax Technology Co., Ltd.
No. 3, Wu Chuan 3rd Road,
Wu-Ku Industrial Park.
New Taipei City, Taiwan
Date of Signature:
August, 2013
Signature:
Printed Name:
Albert Chang
Title:
Director
Edimax Technology Co., Ltd.
15
16
Loading...
