EDIFIER S2000 User Manual [ru]

S-2000
Руководство по эксплуатации.
www.edifier.ru
Благодарим Вас за приобретение мультимедийных колонок Edifier. Пожалуйста, перед использованием ознакомьтесь со следующей инструкцией.
Основное назначение
Компьютерная акустическая система используется, как устройство воспроизведения и усиления музыки речи и звуковых эффектов. Акустическая система может быть подключена к выходам звуковых карт компьютера, аудио и CD-плееров, игровых приставок и другим источникам аудиосигнала. Акустическая система имеет встроенный усилитель.
Указания по безопасности эксплуатации
1. Оберегайте изделие от сырости, вибрации, воздействия высокой температуры и попадания прямых солнечных лучей.
2. Не вскрывайте изделие. Акустические системы не содержат частей, подлежащих самостоятельному ремонту. По вопросам обслуживания и замены неисправного изделия обращайтесь к фирме­продавцу.
3. Размещайте колонки на устойчивой поверхности. Избегайте сильных сотрясений, не применяйте усилий в управлении, не кладите сверху тяжелые предметы.
4. При установке акустических колонок следите за тем, чтобы расстояние от стены до задней панели было не менее 10 см.
5. Отключайте колонки от сети перед подключением его к источникам аудиосигнала.
6. Отключайте колонки от сети, если не планируете использовать их длительное время.
7. При отключении колонок от сети, держите и тяните за штепсель, а не за шнур.
8. Не подносите микрофон близко к колонкам, избегайте высокого уровня входного сигнала.
9. Не размещайте близко к колонкам дискеты, аудиокассеты и другие магнитные накопители
информации во избежание размагничивания.
Каталог
1 Комплектация (упаковочный лист). 2 Общий вид. 3 Индикация. 4 Дистанционное управление. 5 Подключение и размещение. 6 Хранение и обслуживание. 7 Технические характеристики.
Комплектация
Усилитель-1 шт. Колонки-2 шт. Пульт ДУ-1шт. Звуковой соединительный кабель (3,5мм-2 RCA). Звуковой соединительный кабель (2 RCA-2 RCA). Акустический кабель-2 шт. Коаксиальный кабель-1 шт. Оптико-волоконный кабель-1 шт. Сетевой шнур. Инструкция.
Внешний вид.
1 Колонки. 2 ВЧ динамик. 3 НЧ динамик. 4 Порт фазоинвертора. 5 Входные клеммы колонок. 6 Панель управления. 7 Регулятор тембра НЧ. 8 Регулятор тембра ВЧ. 9 Регулятор громкости. 10 Вход для подключения СD-плеера. 11 Универсальный вход. 12 Оптический вход. 13 Коаксиальный вход. 14 Выключатель питания. 15 Гнездо для подключения сетевого шнура. 16 Выходные клеммы правого канала усилителя. 17 Выходные клеммы левого канала усилителя. 18 Соединительный кабель (3,5мм-2 RCA). 19 Соединительный кабель (2 RCA-2 RCA). 20 Акустический кабель для подключения 2 колонок. 21 Коаксиальный кабель. 22 Оптиковолоконный кабель. 23 Пульт ДУ.

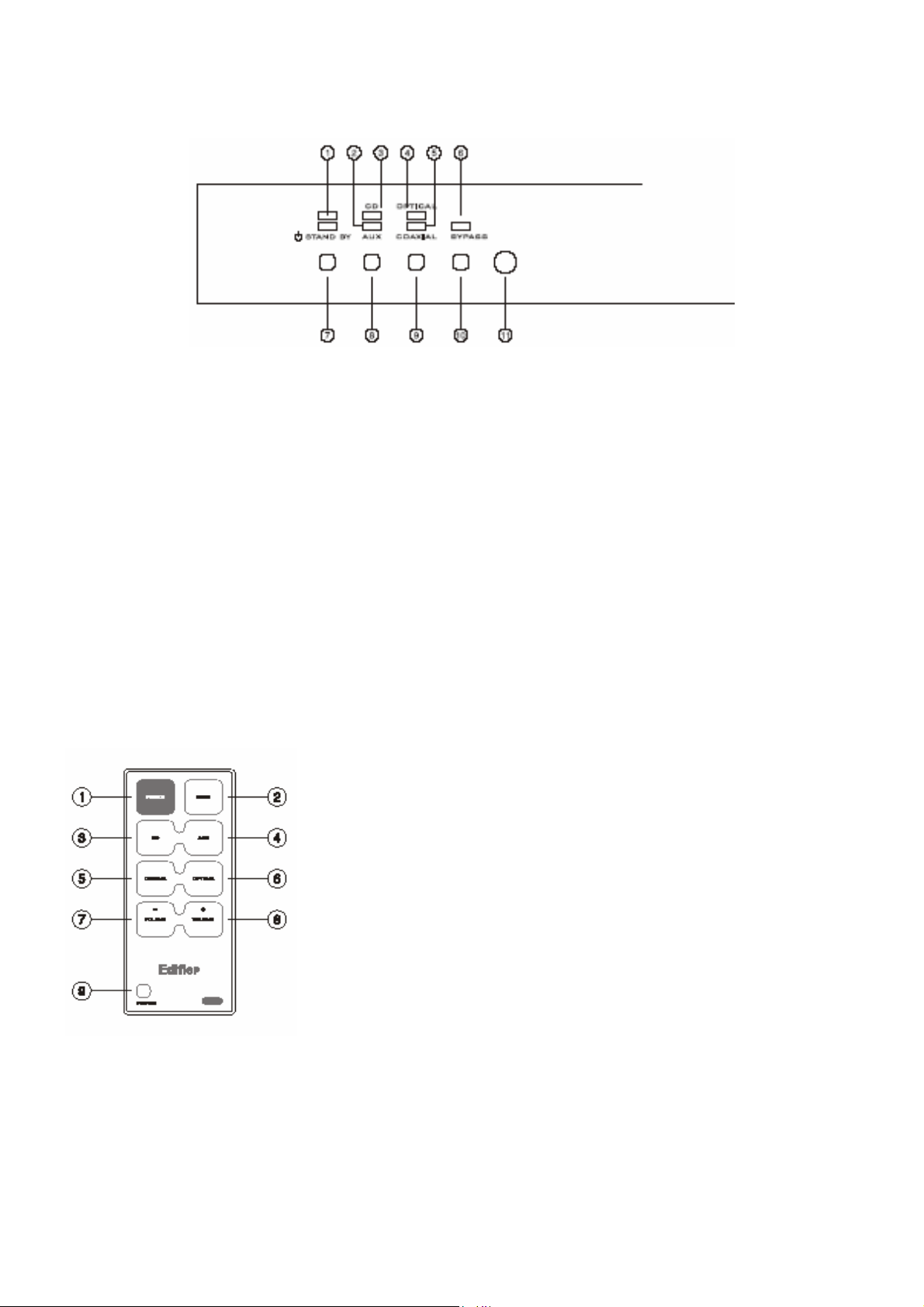

Индикаторы: назначение и состояние.
1 Индикатор состояния системы: красный-дежурный режим. зеленый-рабочий режим. 2 Индикатор универсального (AUX) входа: Светится-универсальный (AUX) вход включен. 3 Индикатор входа СD-плеера. Светится-вход СD-плеера включен. 4 Индикатор оптического входа. Светится-оптический вход включен. 5 Индикатор коаксиального входа. Светится-коаксиальный вход включен. 6 Индикатор линейного режима. Светится-линейный режим включен, т.е. режим обхода регуляторов тембра.
7 Дежурный режим. 8 Кнопка выбора аналоговых входов: АUХ или СD. 9 Кнопка выбора цифровых входов: оптического или коаксиального. 10 Кнопка включения линейного режима-обхода регуляторов тембра. 11 Приемник инфракрасный (ИК) дистанционного управления.
Пульт ДУ.
1 Включение питания. 2 Выключение звука. 3 Включение входа СD-плеера. 4 Включение универсального входа. 5 Включение коаксиального входа. 6 Включение оптического входа. 7 Уменьшение громкости. 8 Увеличение громкости.
9 Включение линейного режима. 10 Держатель батарейки.

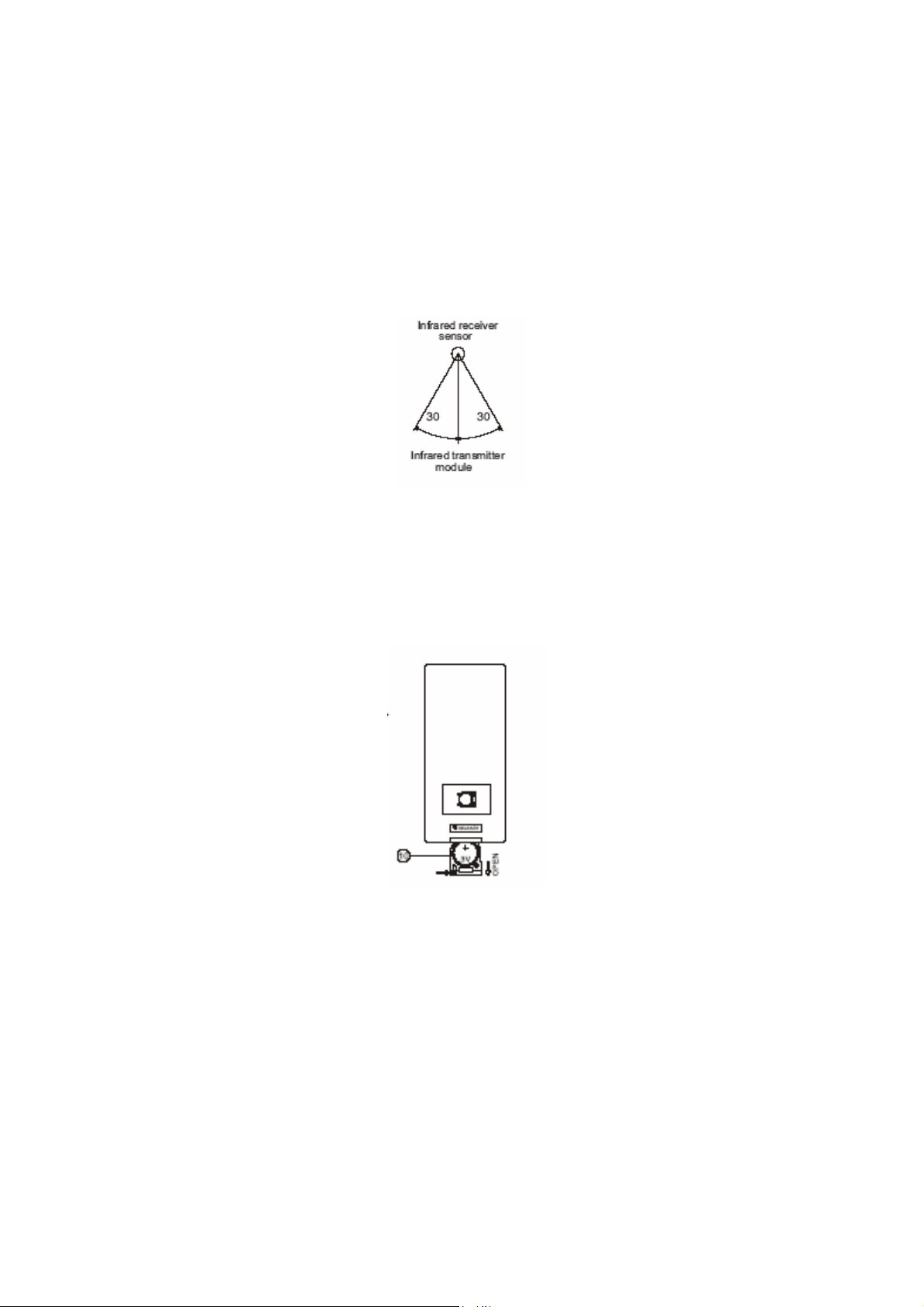

Как правильно пользоваться ДУ.
1 Убедитесь, что ИК передатчик направлен в сторону ИК приемника на панели управления усилителя. 2 Используйте пульт ДУ на дальности не более 7 метров. 3 Лучшие результаты получаются, если пульт ДУ направлен прямо на ИК приемник усилителя, допустимое
отклонение от оси +;- 30 градусов.
Замена батарейки в пульте ДУ .
Приготовьте новую батарейку Li-on CR2025 3B. Выдвиньте держатель батарейки. Извлеките старую батарейку. Вставьте новую батарейку в держатель. Маркировка + должна быть наверху. Задвиньте держатель.
Размещение колонок.
Эти колонки предназначены для размещения на столе или на полках. Расположите их так, чтобы расстояние между ними было не менее 1,5 метра. Слушателю лучше располагаться на равном расстоянии от левой и правой колонки. Это расстояние должно быть не менее 1 метра.

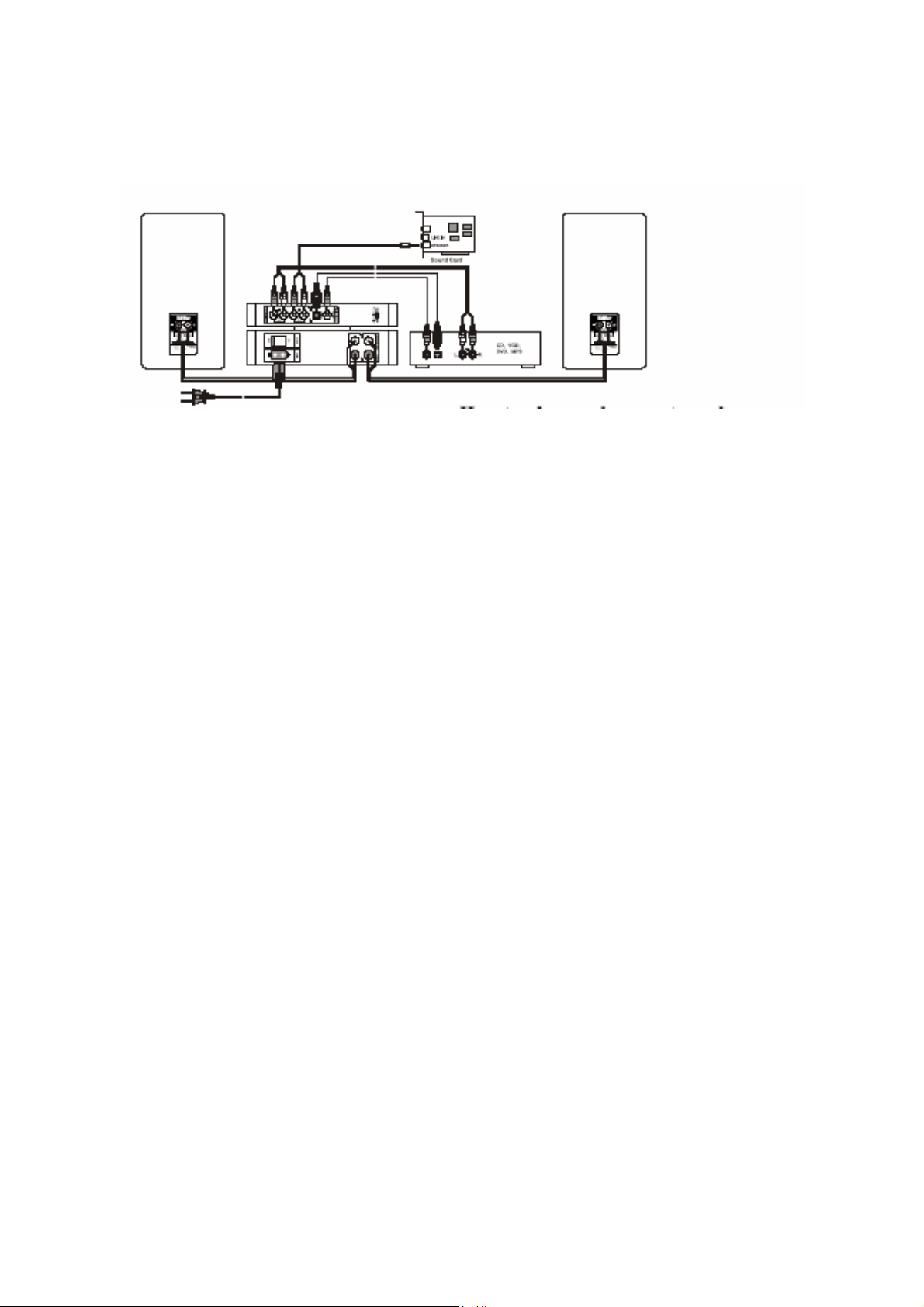

Подключение
Для подключения колонок к усилителю, используйте специальный акустический кабель, имеющийся в комплекте. Применение кабелей других марок может ухудшить звучание. Не соединяйте вместе проводники кабеля, это может повредить усилитель. Соедините выходные клеммы усилителя со входными клеммами колонок, соблюдая цветовую маркировку (красный-красный-красный; черный-черный-черный). Подключение к источнику звукового сигнала: Акустическая система S 2000 имеет, как аналоговые, так и цифровые входы. Имеются два аналоговых входа: вход для СD-плеера и универсальный для таких устройств как магнитофон, радиоприемник, компьютер. DVD-плеер можно подключить, с помощью оптико-волоконного или коаксиального кабеля. Подключите выбранное устройство, соответствующим кабелем и кнопками на панели управления усилителя выберите нужный вход. Подключение к электросети: После проверки соединения колонок с усилителем, и усилителя с источником звукового сигнала, проверьте соответствие напряжение электросети и напряжение питания усилителя (220 В; 50Гц). Подключите сетевой шнур к соответствующему гнезду на задней панели усилителя. Подключите вилку сетевого шнура к розетке электросети. Перевидите выключатель питания в положение включено.
Технические характеристики
Выходная мощность: 2 канала, RMS 40Wx2 (THD=10%, 1kHz) Максимальная кратковременая выходная мощность: 2 канала, RMS 52Wx2 (THD=10%, 1kHz) Отношение сигнал/шум:>= 90dBA Искажения (нелинейные+шум)< 0,05% Частотный диапазон: 20Hz - 20kHz Входы: RCA, коаксикальный и оптический Входное сопротивление: 20К Оhm НЧ динамик: 5,5" (148mm), 6 Ohm, конический диффузор из композитного материала, магнитоэкранированный ВЧ динамик: 1" (25mm), 6 Ohm, куполообразный шелковый диффузор, магнитоэкранированный Управление: проводной пульт управления громкостью и режимами работы, тембра НЧ и ВЧ Электропитание: 220V-240V, 50Hz Максимальная потребляемая мощность: 150W Размеры колонок: 176(W)x331(H)x302(D)mm Размеры усилителя: 210(W)x86(H)x250(D)mm Вес колонок: 15кг
Гарантийные обязательства.
Фирма - поставщик устанавливает гарантийный срок изделия в течение 12 месяцев со дня реализации изделия, при условии соблюдения потребителем правил хранения, эксплуатации и требований безопасности. В течении гарантийного срока фирма - поставщик производит ремонт или замену вышедшего из строя изделия при условии наличия паспорта. Производитель может вносить технические усовершенствования в изделие.
Дата продажи ___________________________________________________________________
Продавец _________________________________________ ________________________
(подпись продавца)
Активные акустические системы для компьютеров S2000
ме 63
Сертификат соответствия № РОСС CN.ME63.BO2564 Действителен до: 31.08.2008 г. Сертифицирован: Сертификационный центр
Продэкс РОСС RU.0001.11ME63
Соответствует требованиям нормативных документов: ГОСТ Р МЭК60065 – 2002
ГОСТ Р 51515-99
Изготовитель: Beijing Edifier Hi-Tech Group
Китай
