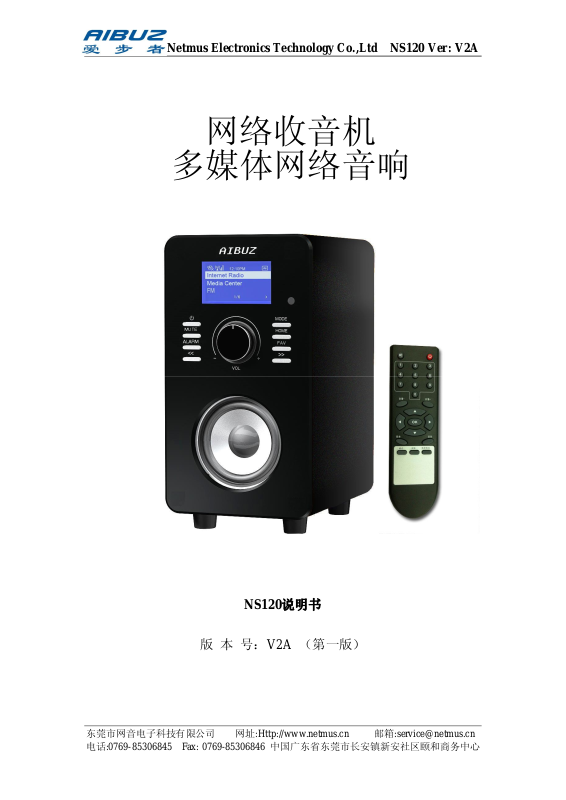

EDIFIER NS120 User Manual

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

网络收音机

多媒体网络音响

NS120说明书

版 本 号：V2A （第一版）

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

目录

1.通电 ...............................................................................................................................................4

2.网络设置 .......................................................................................................................................4

2.1 什么情况下才要进行网络设置: ......................................................................................4

2.2 网络设置的操作步骤: ......................................................................................................4

3.网络电台 .....................................................................................................................................11

3.1 收听网络电台 ................................................................................................................. 11

3.2 收藏夹 .............................................................................................................................13

3.3 服务 .................................................................................................................................15

3.4 网络电台录音 .................................................................................................................19

4.媒体中心 .....................................................................................................................................22

4.1 播放 U 盘或 USB 存储装置内的音乐文件............................................................... 22

4.2 播放 U 盘的音乐文件操作流程图................................................................................23

4.3 Upnp:................................................................................................................................24

4.3.1 共享电脑的设置 ...................................................................................................24

4.3.2 向共享的电脑内添加歌曲...................................................................................25

4.3.3 在产品上播放共享在电脑内的歌曲...................................................................26

4.3.4 UPnP 的操作流程图 ............................................................................................27

5. FM ..............................................................................................................................................28

5.1 FM 的搜台.......................................................................................................................28

5.2 电台收听 .........................................................................................................................29

5.3 FM 的设置.......................................................................................................................29

6.信息中心 .....................................................................................................................................30

6.1 天气 ..................................................................................................................................30

6.2 财经讯息 ..........................................................................................................................33

6.3 系统信息 ..........................................................................................................................33

7.设置 .............................................................................................................................................33

7.1 管理 my mediaU..............................................................................................................33

7.2 网络 ..................................................................................................................................33

7.3 日期与时间： ..................................................................................................................33

7.3.1 设置时间与日期 ...................................................................................................33

7.3.2 设置时间格式 .......................................................................................................34

7.3.3 设置日期格式 .......................................................................................................34

7.3.4 夏令时 ..................................................................................................................35

7.3.5 日期与时间的操作流程图...................................................................................35

7.4 闹钟 .................................................................................................................................36

7.4.1 设置闹钟周期 ......................................................................................................36

7.4.2 设置闹钟时间 ......................................................................................................36

7.4.3 设置闹钟声音 ......................................................................................................37

7.4.4 闹钟的操作流程图 ...............................................................................................37

7.5 语言 .................................................................................................................................38

7.6 背光灯 .............................................................................................................................38

7.7 睡眠计时器 ......................................................................................................................39

7.8 缓冲 ..................................................................................................................................39

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

7.9 天气 ..................................................................................................................................39

7.10 录音设定 ........................................................................................................................39

7.11 FM 设定.........................................................................................................................40

7.12 版本升级 ........................................................................................................................40

7.13 恢复原厂设置 ................................................................................................................40

8.My mediaU..................................................................................................................................40

9.问题处理 .....................................................................................................................................47

10.产品外框图和遥控器示意图 ...................................................................................................49

10.1 产品外框图 ...................................................................................................................49

10.2 遥控器示意图 ...............................................................................................................51

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

1.通电

1.1 插上产品配制好的适配器，适配器工作电压为：220V 交流。

1.2 此时 LCD 显示屏会亮，且通电后 2 秒左右 LCD 屏上有 LOGO 显示。

等待 10 秒左右，会进行主菜单。

注：1.如是使用有线联网，在通电之前，请先把USB转接器（公司淘宝上有卖）

插入到 USB 接口处，系统默认有线网络优先。

2.如果使用无线WIFI联网，可直接接收无线信号。

2.网络设置

2.1 什么情况下才要进行网络设置:

如果是第一次开机,操作过恢复原厂设置或变更网络的设置,设备.都需要重新进
行网络设置,只要进行过网络设置,此设置会记忆下来,每次开机会自动使用上次
网络设置好的内容进行网络联接,不需要每次都设置。

2.2 网络设置的操作步骤:

2.2.1 如果在其它子菜单下,可以按摇控器"MENU"键进行主菜单或按

"MODE"键进行主菜单，操作时就在主菜单如下图，就不需要此操作了。

2.2.2 选择设置主菜单（通过"向上"或"向下"键选中设置,再按"OK"键或"Next"键,进入下

一个子菜单）

2.2.3 选择网络子菜单（通过"向上"或"向下"键选中网络,再按"OK"键或"Next"键,进入下

一个操作）

2.2.4 说明:选您现在联网的方式:联网的方式有两种：一种有线，另外一种无

线 WIFI。

2.2.4.1 联网方式是有线联接，操作如下：

注:在通电之前,先要把 USB转接器插入到产品后部 USB 口处。再通电开
机,否则有线网络会识别不了

2.2.4.1.1确认一下您使用的路由器是否设置有 IP地址：(路由器在设置时有

自动获取 IP 和设置 IP)

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

2.2.4.1.1.1使用的路由器是设置有 IP 地址的：操作如下:

a.选择手动设置（通过"向上"或"向下"键选中手动设置,再按"OK"键或"Next"键,进入下一个

子菜单）

b.选择有线（通过"向上"或"向下"键选中有线,再按"OK"键或"Next"键,进入下一个子菜单）

c.选择DHCP（关）（通过"向上"或"向下"键选中DHCP(关),再按"OK"键或"Next"键,进入下

一个子菜单）

d.接下来设置 IP 地址(通过"Next"键和摇控器上面的数字键,输入 IP 地址,输入完后,按

"OK"键进入下一个操作)

e.选择设置子网掩码(通过"Next"键和摇控器上面的数字键,输入子网掩码,输入完后,按"OK"

键进入下一个操作)

f.设置默认网关(通过"Next"键和摇控器上面的数字键,输入默认网关,输入完后,按"OK"键进入

下一个操作)

g.设置主 DNS 服务器(通过"Next"键和摇控器上面的数字键,输入主 DNS,输入完后,按

"OK"键进入下一个操作)

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

h.设置次 DNS 服务器(通过"Next"键和摇控器上面的数字键,输入次 DNS,输入完后,按

"OK"键进入下一个操作)

i.选择有线设置（通过"向上"或"向下"键选中有线设置,再按"OK"键或"Next"键,返回到子菜

单）

j.选择启动(通过"向上"或"向下"键选中启用,再按"OK"键或"Next"键,返回到子菜单）

k.此时左上角的第一个图标在如下图状态,在寻找网络的状态。

l.等待几十秒钟左右后。左上角第一个图标会变为下图状态,表示网络联接 OK,

设置完成.

m.如果是如下图状态，或长时间在寻找状态，说明网络联接有问题。

注：如果不是上述所说，请查看最后问题处理。

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

2.2.4.1.1.2 使用的路由器设置是 IP 地址自动获取：操作如下:

a.选择手动设置（通过"向上"或"向下"键选中手动设置,再按"OK"键或"Next"键,进

入下一个子菜单）

b.选择有线（通过"向上"或"向下"键选中有线,再按"OK"键或"Next"键,返回到子菜单）

c.选择DHCP(开)（通过"向上"或"向下"键选中DHCP(开),再按"OK"键或"Next"键,返回到子

菜单）

d.选择有线设置，再启动(通过"向上"或"向下"键选中,再按"OK"键或"Next"键,返回到子菜

单）

e.此时左上角的第一个图标在如下图状态,在寻找网络的状态。

f.等待几十秒钟左右后。左上角第一个图标会变为下图状态,表示网络联接 OK,

设置完成.

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

g.如果是如下图状态，或长时间在寻找状态，说明网络联接有问题。

注：如果不是上述所说，请查看最后问题处理。

2.2.4.2 联网方式是无线联接，操作如下：

2.2.4.2.1 确认一下您使用的路由器是否设置有 IP 地址：

2.2.4.2.1.1 使用的路由器是设置有 IP 地址的：操作如下:

a.选择手动设置（通过"向上"或"向下"键选中手动设置,再按"OK"键或"Next"键,进入下一个

子菜单）

b.选择无线（通过"向上"或"向下"键选中无线,再按"OK"键或"Next"键,进入下一个子菜单）

注:DHCP(关), IP 地址,子网掩码,默认网关,主 DNS,次 DNS,都与 2.2.4.1.1.1 c

到 g 点有线 IP 属性一样，设置完后,按“OK”键返回到下面的子菜单。

c.选择无线设置（通过"向上"或"向下"键选中无线设置,再按"OK"键或"Next"键,进入下一个子

菜单）

d.选择启动(通过"向上"或"向下"键选中启动,再按"OK"键或"Next"键,进入到网络搜索）

注:1.此时大约有 20 秒钟左右的等待,因为在寻找周边无线网络

2.如果总在此界面或寻找不到周边的无线网络,请查看最后问题处理。

e.选择您自己路由器的名称(通过"向上"或"向下"键选中您自己的路由器名称,再按"OK"键

或"Next"键,进入到下一个操作）

注:左下角有一把钥匙的符号,说明此路由器有密码,如没有此符号就可在下一个

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

操作时不需要输入密码,真接按"OK"键返回到网络设置菜单。

f.输入路由器设置联网的密码(通过"Next"键和摇控器上面的数字键,输入密码,再按"OK"

键返回到网络设置菜单)

说明:如果是字母,请看下面的遥控器输出字上按一下是相对应的数字母对照表,

就是在数字键,再按一下就是相对应的一个字母:
按键“0”― 0,‘DEL’ 按键“1”― 1,@,空格,!,”,#,$,%,&,’,(,),*,+等33个标点符号
按键“2”― 2,A,B,C,a,b,c 按键“3”― 3,D,E,F,d,e,f
按键“4”― 4,G,H,I,g,h,I 按键“5”― 5,J,K,L,j,k,l
按键“6”― 6,M,N,O,m,n,o 按键“7”― 7,P,Q,R,S,p,q,r,s

按键“8”― 8,T,U,V,t,u,v 按键“9”― 9,W,X,Y,Z,w,x,y,z

g.此时左上角的第二个图标在如下图状态,在寻找网络的状态。

h.等待几十秒钟左右后。左上角第二个图标会变为下图状态,表示网络联接 OK,

设置完成.

i.如果是如下图状态，或长时间在寻找状态，说明网络联接有问题。
注：如果不是上述所说，请查看最后问题处理。

2.2.4.2.1.2 使用的路由器设置是 IP 地址自动获取：操作如下:

a.选择手动设置（通过"向上"或"向下"键选中手动设置,再按"OK"键或"Next"键,进入下一个

子菜单）

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

b.选择无线（通过"向上"或"向下"键选中无线,再按"OK"键或"Next"键,返回到子菜单）

c.选择DHCP(开)（通过"向上"或"向下"键选中DHCP(开),再按"OK"键或）

d.选择无线设置（通过"向上"或"向下"键选中DHCP(开),再按"OK"键或"Next"键,进入下一个

子菜单）

e.选择启动(通过"向上"或"向下"键选中启动,再按"OK"键或"Next"键,进入到网络搜索）

注:1.此时大约有 20 秒钟左右的等待,因为在寻找周边无线网络

2.如果总在此界面或寻找不到周边的无线网络,请查看最后问题处理。

f.后面的操作与 2.2.4.2.1.1，d 点后的设置和操作方法一样。

2.2.5 网络设置操作流程图:(第一次开机,进行过恢复原厂设置操作或变更网络的
设置,设置)

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

3.网络电台

描述：(进入此主菜单需要确认网络联接好,否则此功能不能实现)

3.1 收听网络电台

3.1.1 选择网络电台主菜单（通过"向上"或"向下"键选中网络电台,再按"OK"键或"Next"

键,进入下一个子菜单）

3.1.2 选择电台/音乐子菜单（通过"向上"或"向下"键选中电台/音乐,再按"OK"键或"Next"

键,进入下一个子菜单）

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

3.1.3 此菜单把电台按地区,类型等进行了分类。

3.1.4 例如:选中菜单中的“中国”进行操作（通过"向上"或"向下"键选中"中国",再按

"OK"键或"Next"键,进入下一个操作）

3.1.5 选中"中央人民广播电台中国之声"（通过按"OK"键或"Next"键选中“中国之声”,

进入下一个操作）

3.1.6 上一步操作完就会进行下面的界面,请等待几十秒钟,如果网速快就会很

快几秒钟就可以。

3.1.7 如果联接好，就会是下面的界面,此时应会在播放此电台的状态,请收听。

3.1.8 如果上图中的“正在播放”为别的字样如“无法连接电台”请确认您的网络

联接是否好，如果网络联接没有问题，请查看最后问题处理。

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

3.1.9 收听网络电台流程图:

3.2 收藏夹
说明:是把您在收听到喜欢的电台保存到收藏夹,方便下次收听

注：1.如果是出厂的产品第一次开机或进行过恢复原厂设置的产品收藏夹内是

空的,需要把喜欢的电台手动添加到收藏夹。

2.如果收藏夹内添加了电台（只要有一个台）,当产品在主菜单不操作任何
功能时,在20秒左右后会自动联网收藏夹内的第一个电台进行网络电台的收听。
包括没有网络设备联接,也会到网络收台的界面。

3.2.1 把您喜欢的电台添加到收藏夹:

3.2.1.1 通过上面 3.1 项目的操作到下面的界面，（也把“中央人民广播电台中

国之声”做例子）

3.2.1.2 在上面界面下按方向键"右键"键进行入到下面的界面(也只有操作"右

键"键才能进行此菜单,其它的按键功能进入不了)

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

3.2.1.3 选择添加到收藏夹,就会把上一步选中的电台添加到收藏夹(通过"向上

"或"向下"键选中"添加到收藏夹",再按"OK"键进入)。

注:此时显示屏上方有一个图标(见下图)显示几秒后消失表示添加成功

3.2.2 收听收藏夹内的添加喜欢的电台:

3.2.2.1 选择网络电台主菜单（通过"向上"或"向下"键选中网络电台,再按"OK"键或"Next"

键,进入下一个操作）

3.2.2.2 选择子收藏夹菜单（通过"向上"或"向下"键选中收藏夹,再按"OK"键或"Next"键,

进入下一个操作）

3.2.2.3 选择“中央人民广播电台中国之声”刚添加到收藏夹的为此电台（通过"向

上"或"向下"键选中收藏夹,再按"OK"键,进入下一个操作)

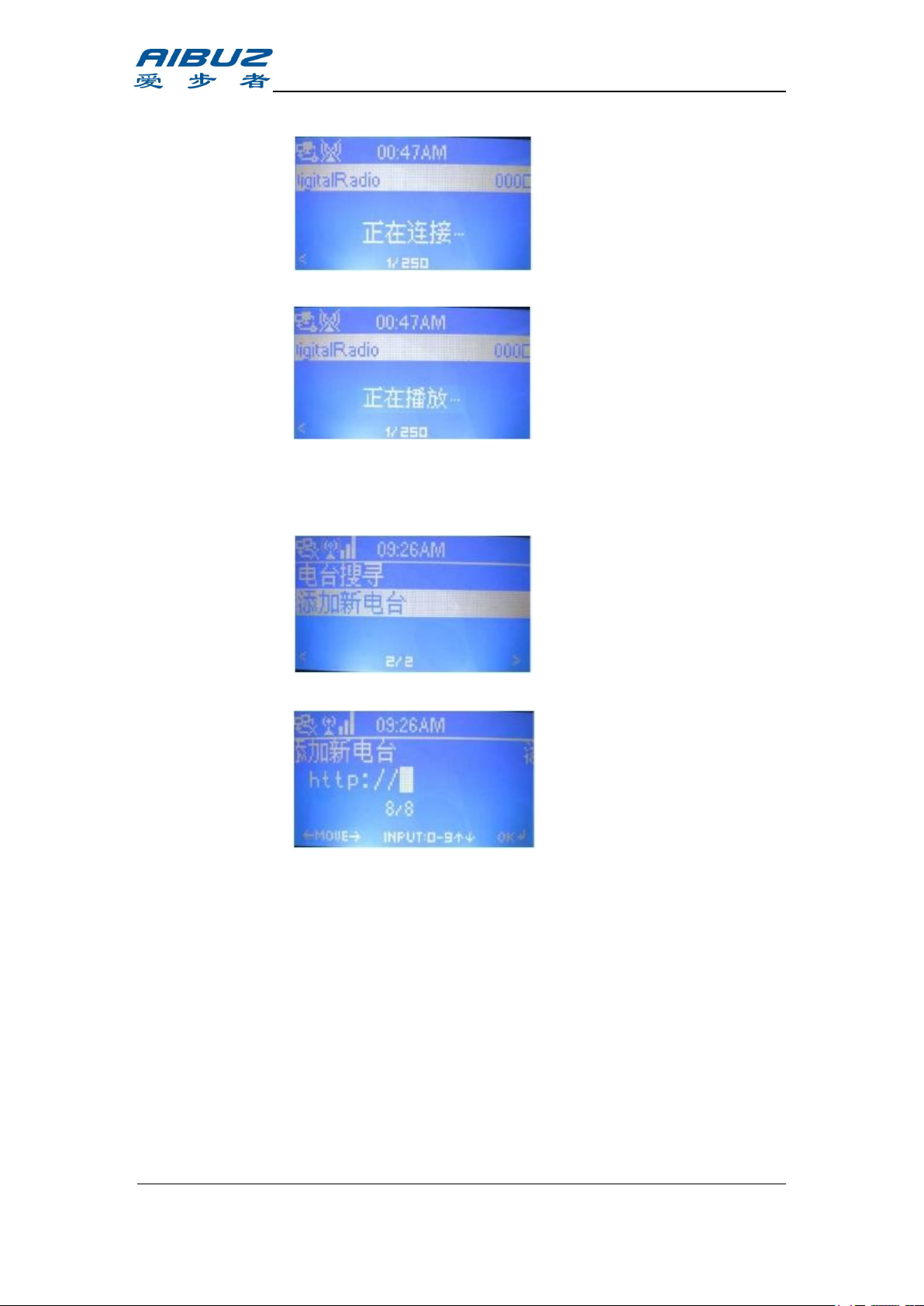

3.2.2.4 上一步操作完就会进行下面的界面,请等待几十秒钟,如果网速快就会

很快几秒钟就可以。

3.2.2.5 如果联接好，就会是下面的界面,此时应会在播放此电台的状态,请收听。

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

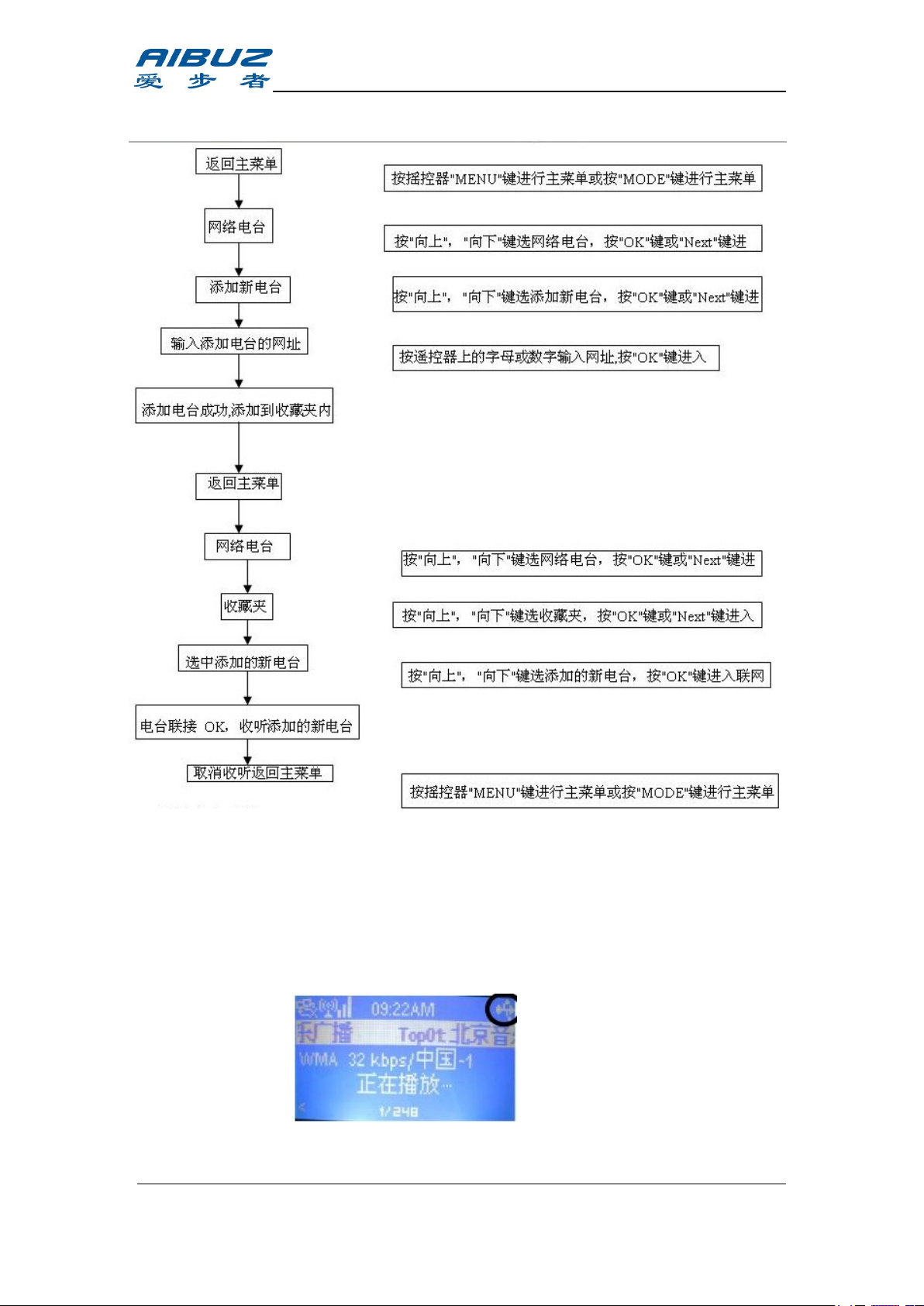

3.2.3

把您喜欢的电台添加到收藏夹和播放添加成功的电台进行收听流程图

3.3 服务

说明:此项有两大功能：
A.电台搜寻：因电台很多,在电台/音乐里面找您知道的电台名字,很不好找。

这时可以通过此功能来搜索,快速找到您要的电台。

B.添加电台：因网络上有新增加的电台,而产品上的电台清单没有,就可以手动

增加，增加之后就会添加到收藏夹内。

注:此时及后续都不能恢复原厂设置操作，否则新增加的电台会丢失,需要重新

添加电台。

3.3.1 电台搜寻

3.3.1.1 选择主菜单（通过按摇控器"MENU"键进行主菜单或按"MODE"键进行主菜单,进入

主菜单）

:

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心

Netmus Electronics Technology Co.,Ltd NS120 Ver: V2A

3.3.1.2 选择网络电台主菜单（通过"向上"或"向下"键选中网络电台,再按"OK"键或"Next"

键,进入下一个操作）

3.3.1.3 选择服务（通过"向上"或"向下"键选中服务,再按"OK"键或"Next"键,进入下一个操作）

3.3.1.4 选择电台搜寻（通过"向上"或"向下"键选中电台搜寻,再按"OK"键或"Next"键,进入

下一个操作）

3.3.1.5 选择电台搜寻相应的字母以数字 0-9 为例说明（通过"向上"或"向下"键选中

电台搜寻相应的字母,再按"OK"键或"Next"键,进入下一个操作）

注:您需要搜寻的电台第一个字，字母或数字,字为拼音的第一个字母。

3.3.1.6 选择您搜索到的电台(通过"向上"或"向下"键选中搜索到的电台,再按"OK"键或

"Next"键,进入网络联接）

注:以电台"000DigitalRadio"为例进行说明

东莞市网音电子科技有限公司 网址:Http://www.netmus.cn 邮箱:[e-mail]
电话:[phone] Fax: [phone] 中国广东省东莞市长安镇新安社区颐和商务中心
