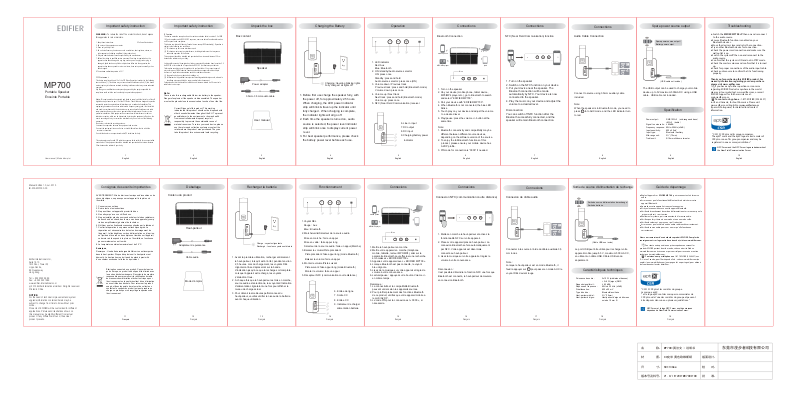

Edifier EDF22 User Manual

MP700

Portable Speaker Enceinte Portable

User manual | Mode d'emploi

版面设计：

版本号及料号： V1.0/

名称： MP700(英法文）说明书

材质：

尺寸： 60*130mm　　校对：

批准：

东莞市漫步者科技有限公司

80克米黄色欧维斯纸

IB-200-M07000-00

User manual

Unpack the box

3 English

5 English

6 English

7 English

8 English

9 English

4 English

Specification

①②③

④⑤

NFC

mobile phone

MP3/MP4 player

ipad

Box content

Power adapter

3.5mm-3.5mm audio cable

1. Before first use charge the speaker fully, with the power off, for approximately 2.5 hours. When charging, the LED power indicator strip will blink & travel up the indicator until fully charged. When charging is complete, the indicator lights will all go off.

2. Each time the speaker is turned on, audio source is selected, the power level indicator strip will blink once to display current power level.

3. For best speaker performance, please check the battery power level before each use.

Speaker

6. Line in input

7. DC output

8. DC input

9. Charging/battery power indicator

1. LED indicator Red: Aux Blue: Bluetooth

2. ON /standby/Audio source selector ON: press once Standby: press and hold Audio source selector: press once (ON)

3. Volume down / Previous track Previous track: press and hold (Bluetooth mode) Volume down: press once

4. Volume up / Next track Next track: press and hold (Bluetooth mode) Volume up: press once

5. NFC (Near Field Communication) receiver

Blue

1. Turn on the speaker

2. On your device (mobile phone, tablet device, MP3/MP4 player etc.), go to Bluetooth to search and select “EDIFIER MP700”.

3. Pair your device with “EDIFIER MP700”.

4. When Bluetooth is not connected, the blue LED blinks.

5. Touch play on your device and adjust the volume to a desired level.

6. Play/pause: press the volume +/- button at the same time

Note:

1. Bluetooth connectivity and compatibility may be different between different source devices, depending on the software version of the source.

2. To enjoy the full Bluetooth functions of this product, please ensure your mobile device has A2DP profile.

3. PIN code for connection is “0000” if needed.

1. Turn on the speaker

2. Switch on the NFC function on your device

3. Put your device near the speaker. The Bluetooth connection will be made automatically by NFC. Your device is now connected to the speaker.

4. Play the music on your device and adjust the volume to a desired level.

Disconnection: You can switch off NFC function after the Bluetooth successfully connected, and the speaker will remain Bluetooth connection.

NFC (Near Field Communication) function

Spare power source output

(USB cable not include)

Spare power source output / Battery power output

The USB output can be used to charge your mobile device up to 5V maximum 500mA DC using a USB cable. USB cable not included.

⑥ ⑦

⑧

⑨

Connect to source using 3.5mm auxiliary cable included.

Note: When the speaker is in Bluetooth mode, you need to press Into AUX mode and the LED indicator turn to red.

Audio Cable Connection

Important safety instruction Important safety instruction

WARNING:

To reduce the risk of fire or electric shock, do not expose

this apparatus to rain or moisture.

1. Keep these instructions. 2. Follow all instructions.

3. Do not use this apparatus near water.

4. Clean only with dry cloth.

5. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

6. Only use attachments/accessories specified by the manufacturer.

7. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

8. The maximum ambient temperature is 35℃.

FCC Statement

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

-Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

-Consult the dealer or an experienced radio/TV technician for help.

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body.

1 English

2 English

IC Caution

The device meets the exemption from the routine evaluation limits in section 2.5 of RSS 102 and compliance with RSS-102 RF exposure, users can obtain Canadian information on RF exposure and compliance. This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) This device may not cause interference, and (2) This device must accept any interference, including interference that may cause undesired operation of the device. This equipment should be installed and operated with a minumum distance of 20 cm between the radiator and your body.

Le dispositif rencontre l'exemption des limites courantes d'évaluation dans la section 2.5 de RSS102 et la conformité à l'exposition de RSS-102 rf, utilisateurs peut obtenir l'information canadienne sur l'exposition et la conformité de rf. Le present appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation estautorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareildoit accepter tout brouillageradioélectrique subi, mêmesi le brouillage est susceptible d'en compromettre le fonctionnement. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

Note:

There is a built-in rechargeable lithium-ion battery in the speaker. Danger of explosion if the speaker is disassembled. The speaker must not be placed close to excessive heat such as fire or the like.

Correct Disposal of this product. This marking indicates that this product should not be disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact the retailer where the product was purchased. They can take this product for environmental safe recycling.

Manual Edition 1.0, Jul. 2015 IB-200-M07000-00

NOTICE:

For the need of technical improvement and system upgrade,information contained herein may be subject to change from time to time without prior notice. Products of EDIFIER will be customized for different applications. Pictures and illustrations shown on this manual may be slightly different from actual product. If any difference is found, the actual product prevails.

Edifier International Ltd., Suite 1610 16th Floor, Tower II, Lippo Centre, 89 Queensway Hong Kong

Charging: traveling blinking lights Fully charged: all lights off

Charging the Battery Operation Connections Connections

Bluetooth Connection

Power output:: RMS 10W×2（mid-range and bass

）

+8W×2（treble

）

Signal to noise ratio: ≥85dBA Frequency response: 80Hz~20KHz (±3dB) Input sensitivity: 800 ± 50mV Input type: Bluetooth /Auxiliary Mid-range unit: 2¾” (70mm) Treble unit: Φ19mm silk dome tweeter

Connections

10 English

Troubleshooting

●

Switch the EDIFIER MP700 o then on and reconnect

to the audio source.

●

Ensure Bluetooth function is enabled on your

Bluetooth devices.

●

Move the devices closer and retry the connection.

●

Try another Bluetooth device for connection.

●

Check the power cord connection and make sure the

wall outlet is on.

●

Switch the system o then on and reconnect to the

audio source.

●

Conrm that the system is ON and not in STBY mode.

●

Check the master volume and conrm that it is turned

up.

●

Check for proper connections of the audio input cable.

●

Check audio source to conrm that it is functioning

properly.

Thank you for purchasing this EDIFIER product. For warranty information regarding your new purchase please visit www.edier.com

If you have any further questions or concerns regarding EDIFIER Products anywhere in the world. please visit our website at: www.ediﬁer.com, or email EDIFIER Support for further assistance at: main@ediﬁer.com.

To contact us by phone : 1-877-EDIFIER (334-3437) in US and Canada; for South America: Please visit www.ediﬁer.com (English) or www.ediﬁerla.com (Spanish/Portuguese) for detailed local contact information.

NFC Forum and the NFC Forum logo are trademarks of the Near Field Communication Forum.
