EDIFIER samochodowy system audio

INSTRUKCJA OBSŁUGI

DA580 - Cyfrowy wzmacniacz mocy DSP 4x90W

CECHY PRODUKTU

1.Cztery wysokopoziomowe porty wejściowe sygnału

2.Cztery niskopoziomowe porty wejściowe

3.Dwa porty wejściowe AUX

4.Sześć liniowych portów wyjściowych RC

5.Urządzenie DA580 wykorzystuje profesjonalny dwurdzeniowy
cyfrowy procesor sygnałowy wysokowydajną architekturę
podwójnego rdzenia QSP i wysokowydajny układ cyfrowego

wzmacniacza mocy.

6.Moc wyjściowa RMS może osiągnąć 90Wx4

7.Filtrowanie górnoprzepustowe/ dolnoprzepustowe/

pasmowo-przepustowe, 31-pasmowy korektor, korekcja, faza,

opóźnienie, bramka szumów i inne funkcje mogą być
regulowane przez oprogramowanie komputerowe lub za
pomocą aplikacji na telefonie komórkowym dla każdego kanału.

GŁÓWNE ZALETY PRODUKTU:

1.Możliwość miksowania

2.Duża moc

3.Obudowa w całości z aluminium

4.Mały rozmiar

5.Cztery wejścia AUX z możliwością miksowania

(4Ω), 110Wx4 (2Ω).

PARAMETRY PRODUKTU

1.Moc znamionowa: 4 x 90 W

2.Pasmo przenoszenia: 30H2-18KHz

3.Stosunek sygnału do szumu: 88dBA

4.Zniekształcenia: <0.1%

5.Czułość wejściowa: 2,5V-0,25V (niski poziom) /
15V-1,5V (wysoki poziom)

6.Waga brutto: 1,27 kg

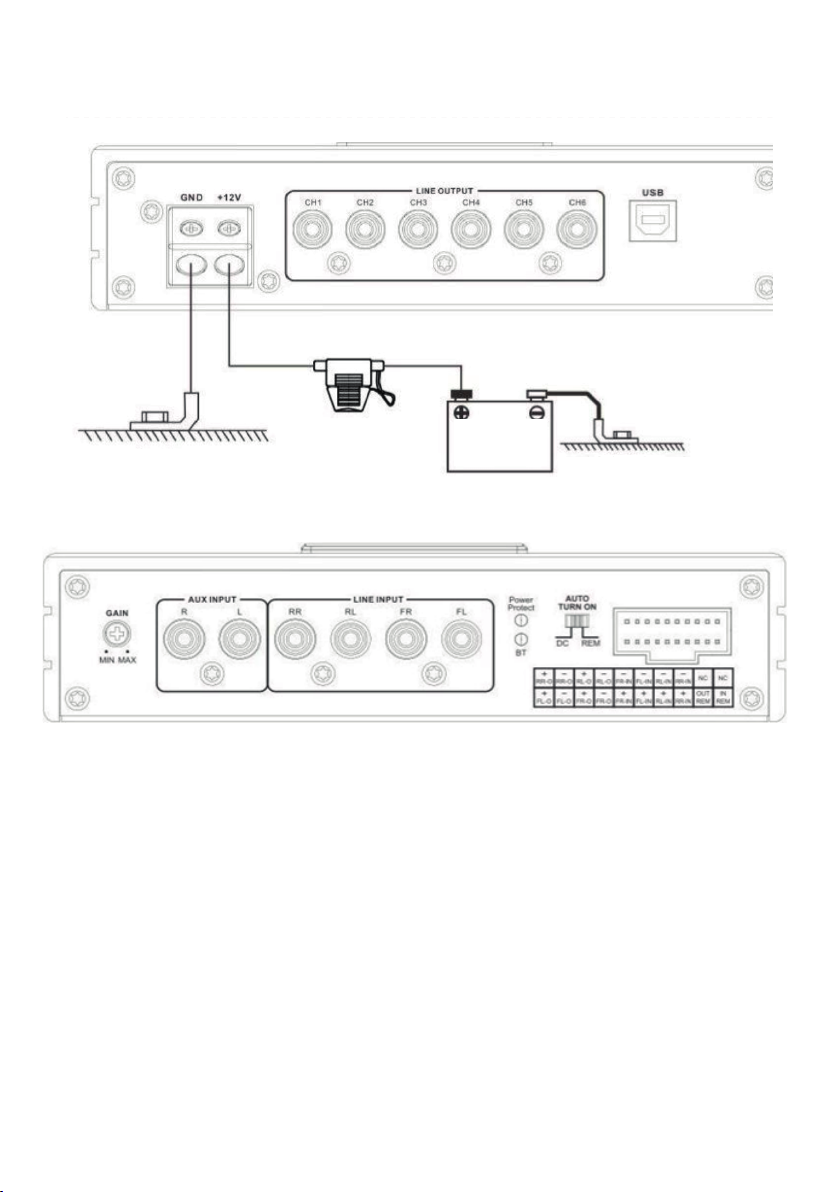

WYGLĄD PRODUKTU

A. Gniazdo wejściowe zasilania
Napięcie +12 V jest podłączane do dodatniego bieguna
akumulatora przez główny uchwyt bezpiecznika, przy użyciu co

najmniej 7,5 mm przewodu z rdzeniem miedzianym

i zapewniając możliwie najkrótszą długość przewodu. GND jest
bezpiecznie połączony z podwoziem pojazdu przy użyciu
przewodu miedzianego o rdzeniu o średnicy minimum 7,5 mm,
zapewniając najkrótszą możliwą długość przewodu.

B. 6-kanałowe wyjście liniowe (używane do podłączenia
wzmacniacza mocy lub aktywnego subwoofera).
C. Port USB (używany do podłączenia do komputera w celu
miksowania dźwięku).
D. Główny regulator głośności
E. 2-kanałowe wejścia AUX (używane do podłączania innych
odtwarzaczy muzycznych)
F. 4-kanałowe wejście sygnału niskiego poziomu
G. Wskaźnik zasilania / wskaźnik ochrony
H. Wskaźnik Bluetooth (wskaźnik jest zawsze włączony, gdy
urządzenie jest podłączone do telefonu komórkowego w celu
odtwarzania muzyki przez Bluetooth).
I. Przełączniki wyboru trybów uruchamiania （REM／DC).
Ustawienie na DC dla włączania z sygnałem prądu stałego;
ustawienie na REM dla włączania wyzwalanego przez ACC.
J. Dedykowany port połączeniowy (REMIN / REM OUT /
4-kanałowe wejście sygnału wysokiego poziomu /
wyjście zasilania).

Uwaga:

1. Przełączanie audio (wejście sygnału wysokiego poziomu,
wejście sygnału niskiego poziomu i wejście AUX nie mogą być
przełączane; jednoczesne wprowadzanie sygnałów jest surowo
zabronione. Wejście audio Bluetooth automatycznie przełącza
się z wejściami wysokiego poziomu / niskiego poziomu / AUX).

2. Połączenie Bluetooth (w przypadku korzystania z Bluetooth
telefonu komórkowego do odtwarzania muzyki, należy najpierw
wprowadzić ustawienia Bluetooth telefonu komórkowego i
wybrać połączenie parowania nazwy Bluetooth EDIFIER MUSIC).

3. W przypadku korzystania z aplikacji mobilnej do regulacji
dźwięku, otwórz aplikację w telefonie, kliknij ikonę Bluetooth
w głównym interfejsie, a następnie kliknij "Połącz". Pojawi się
lista urządzeń Bluetooth. Wybierz nazwę urządzenia "EDIFIER
DATA", aby nawiązać połączenie.

DIAGRAM PRODUKTU

podwozie
pojazdu

uchwyt

bezpiecznika

akumulator

podwozie
pojazdu

zielony i czarny

zielony

fioletowy i czarny

fioletowy

biały i czarny

biały

szary i czarny

szary

Samochodowy odtwarzacz CD

REM w kolorze niebieskim

podwozie pojazdu

uchwyt bezpiecznika

Instrukcje podłączenia i obsługi
oprogramowania znajdują się na
dołączonej płycie.

Wzmacniacz mocy REM DSP REM OUT

podwozie pojazdu

Akumulator
