DA
Акустические системы
5000Pro
Руководство п о эксплу а т а ц и и
DA
5000Pro
Edifier Enterprises Canada Inc.
Made in China
DA
ВАЖНАЯ ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
5000Pro
Символ молнии в треугольнике используется для
предупреждения пользователей про наличие не
изолированных частей и деталей, которые могут
представлять опасность поражения электрическим
током.
! Внимательно прочитайте это руководство.
! Сохраните данное руководство.
! Будьте внимательны к требованиям данного руководства.
! Соблюдайте его, выполняя все требования.
! Производите подключение согласно схеме данного
руководства.
! Не закрывайте отверстия колонок, никогда не вставляйте
предметы в отверстия колонок во избежание воспламенения
или поражения током, создайте необходимое свободное
пространство вокруг места установки колонок для
вентиляции.
! Колонки не должны использоваться как подставки для
предметов, содержащие жидкость (вазы, бокалы и т.д.),
которая может вытечь.
! Не устанавливайте рядом с источниками тепла, например
таким как обогреватели, батареи отопления, радиаторы
другой электроники и т.д.
! Не нарушайте защитного покрытия кабеля питания. В
кабеле данных колонок предусмотрена двойная защитная
изоляция для предотвращения поражения током. Соблюдайте
меры предосторожности при подключении. Используйте
только сертифицированные средства подключения.
! Защищайте сетевой кабель от передавливания,
перекручивания и других деформаций во избежание
нарушения его целостности и риска поражения током.
Данная надпись запрещает вторгаться в
оборудование , размещенное под этим
знаком. Иначе есть риск поражения
электрическим током. Работы могут
производить только специалисты сервиса.
ВАЖНАЯ ИНФОРМАЦИЯ!!
! Вода и влажность - Не используйте колонки вблизи
воды, не допускайте попадания влаги на колонки или
внутрь их.
! Температурный режим - Колонки рассчитаны на
использование при комнатной температуре (15-30 С). Не
используйте вблизи нагревательных элементов.
! Вентиляция - Не препятствуйте естественной
вентиляции колонок. Не допускайте проникновения
предметов, который могут ухудшить вентиляцию, внутрь
колонок.
! Размещение - Устанавливайте колонки на устойчивую
поверхность, где отсутствуют вибрация и другие
факторы, из-за которых возможно падение и выход из
строя колонок.
! Чистка от пыли - Чистить мягкой салфеткой,
предварительно отключив колонки от сети.
! Гроза - На время грозы желательно выключить колонки
и вынуть кабель питания из сети 220В.
! В случае выхода колонок из строя, ремонт должен
осуществляться специализированном сервисном центре.
Не нужно самостоятельно ремонтировать колонки. Это
может привести к поражению электрическим током.
Символ восклицательного знака в треугольнике
используется для предупреждения
пользователей о наличии специальных и важных
инструментов по обслуживанию и регулировке
данной техники.
Внимание! Подключение колонок к источнику сигнала нужно производить при
выключенном питании !!! Подключая сигнал при включенном питании Вы можете вывести
из строя электронную часть Ваших колонок и лишиться гарантии!!!
УСЛОВИЯ ГАРАНТИИ ОТ ПРОИЗВОДИТЕЛЯ
Данная акустическая система имеет гарантию для конечного потребителя сроком 12 месяцев
со дня продажи, только в случае соблюдения условий данного руководства и здравого
смысла во время эксплуатаци.
Гарантийными считаются претензии, которые не основаны на действии внешних факторов, не
имеющие ничего общего с механическими повреждениями. Самостоятельная попытка
ремонта анулирует гарантию.
Гарантийные обязательства выполняются через сеть партнеров Edifier.
Поздравляем Вас с покупкой продукта Edifier!!!
Спасибо Вам за то , что остановили свой выбор на нашей акустической системе, которая отличается
от конкурентов отличным качеством и удобством в использовании. Перед началом эксплуатации Вам
необходимо ознакомиться с данным руководством пользователя.
Edifier Enterprises Canada Inc.
Made in China
DA
Акустические системы
Открываем коробку
После распаковке проверьте пожалуйста соответствует ли модель устройства указанной на упаковке.
Если модель не совпадает, свяжитесь с продавцом.
Состав и описание комплекта DA5000:
5 * Сателлитов (2 фронтальных, 2 тыловых, 1 центрального канала
3 * Колоночных кабеля , для левого/правого и центрального канала, длина 5м
2 * Колоночных кабеля для акустики тыловых каналов, длина 10м
1 * Руководство по эксплуатации
3 * Аудио соединительных кабеля (3.5мм, стерео - 2RCA)
1 * Аудио кабель (6RCA - 6RCA)
1 * Дистанционное управление (ДУ , модель Rc20)
2 * Элемента питания типа АА
1 - Сателлиты
2 - Дисплей на контрольной панели
3 - Сабвуфер
4 - Порт фазоинвертора
5 - Дистанционное управление
6 - Кабель 6RCA-6RCA
7 - Аудио кабель 3.5мм(стерео) - 2RCA
8 - Кабель соединения Сателлитов (5шт.)
9 - Руководство по эксплуатации
5000Pro
Описание панели подключений Сабвуфера:
1 - 5-ти канальный вход системы:
FL - для левого канла
FR - для правого канала
SL - для левого тылового канала
SR - ля правого тылового канала
C - для центрального канала
SW - для Сабвуфера
2 - 2-х канальный вход системы:
Подключение к компьютеру или другому источнику
3 - Выход правого тылового канала
4 - Выход правого фронтального канала
5 - Выход центрального канала
6 - Выход левого фронтального канала
7 - Выход левого тылового канала
8 - Сетевой выключатель
9 - Предохранитель
10 - Шнур питания 220В
Edifier Enterprises Canada Inc.
Made in China

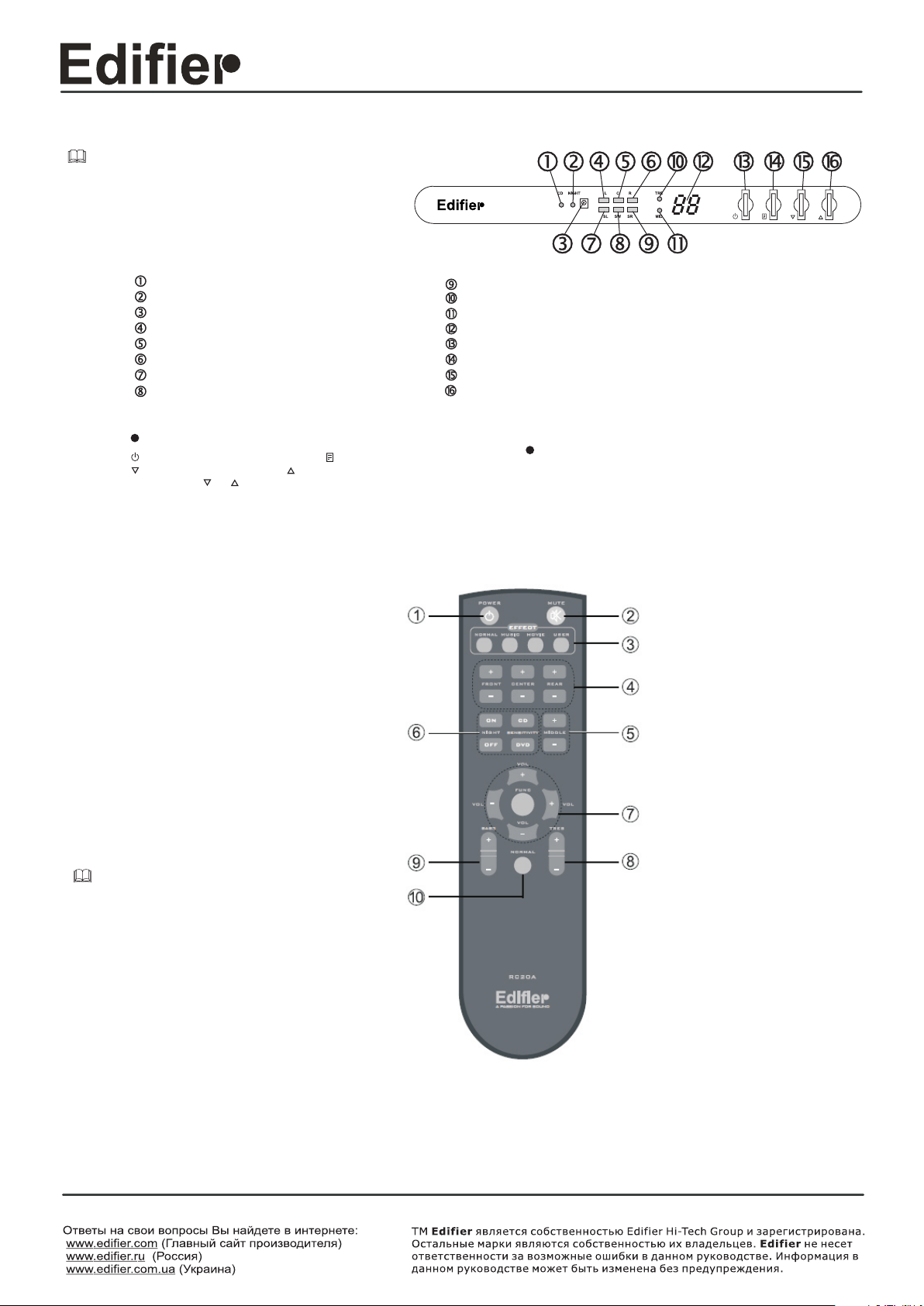

Панель индикации акустической системы:
DA
5000Pro
Акустические системы
Индикатор аудио источника СД
Индикатор “ночной эффект”
Инфракрасный приемник
Индикатор уровня фронтального левого канала
Индикатор уровня центрального канала
Индикатор уровня фронтального правого канала
Индикатор уровня тылового левого канала
Индикатор уровня тылового левого канала
Индикатор уровня сабвуфера
Назначение органов управления
Выключатель питания системы
Уменьшение значения
Внимание:
Регулировки уровня и выбора функции управления
Могут быть использованы для
È
Выбор функции управления
Увеличение значения
Технические характеристики
Выходная мощность: 5 x 12W +60W RMS
(THD=10%)
Отношение С/Ш: более 85dBA
Рабочий диапазон частот:
Сателлиты R/L: 160Hz - 20KHz
SW: 20Hz - 160Hz
Чувствительность:
R/L:300mV(+/-50mV)
C : 360mV(+/-50mV)
SW:250mV(+/-20mV)
Входное сопротивление: 20Kohm
Габариты:
Сабвуфер: 270(W)*300(H)*435(D)mm
Сателлит: 94(W)*200(H)*76(D)mm
Вес системы: 21.3Kg.
Индикатор уровня тылового правого канала
Индикатор уровня высоких частот
Индикатор уровня средних частот
Индикатор общего уровня громкости
Питание вкл/выкл
Выбор функции регулирования
Увеличение уровня
Уменьшение уровня
Обозначения звуковых схем
Е1- стандартный режим
Е2- музыка
Е3- проигрыватель ДВД
Е4- пользовательские настройки
Пульт дистанционного управления
1. Включение/выключение
2. Режим приглушения звука
3. Выбор режимов эквалайзера:
- музыка
- фильм
- линейный
- пользовательский
4. Front +/-: управление
громкостью
фронтальных колонок
Center +/-: управление
громкостью
центрального канала
Surround +/-: управление
громкостью
тыловых колонок
SW +/-: управление
громкостью
сабвуфера
5. Middle +/- : регулировка
тембра средних частот
6. Специальные функции:
Night On/Off : ночной режим
вкл/выкл
CD : режим воспроизведения
аудиодисков
DVD : режим
воспроизведения аудиодисков
7. Vol +/- : регулировка
громкости
FUNC. : выбор функции
Edifier Enterprises Canada Inc.
Made in China
Акустические системы
Для наслаждения музыкой или DVD, и лучшего возможного звука, все
сателлиты системы должны находиться на равном удалении от места
прослушивания.

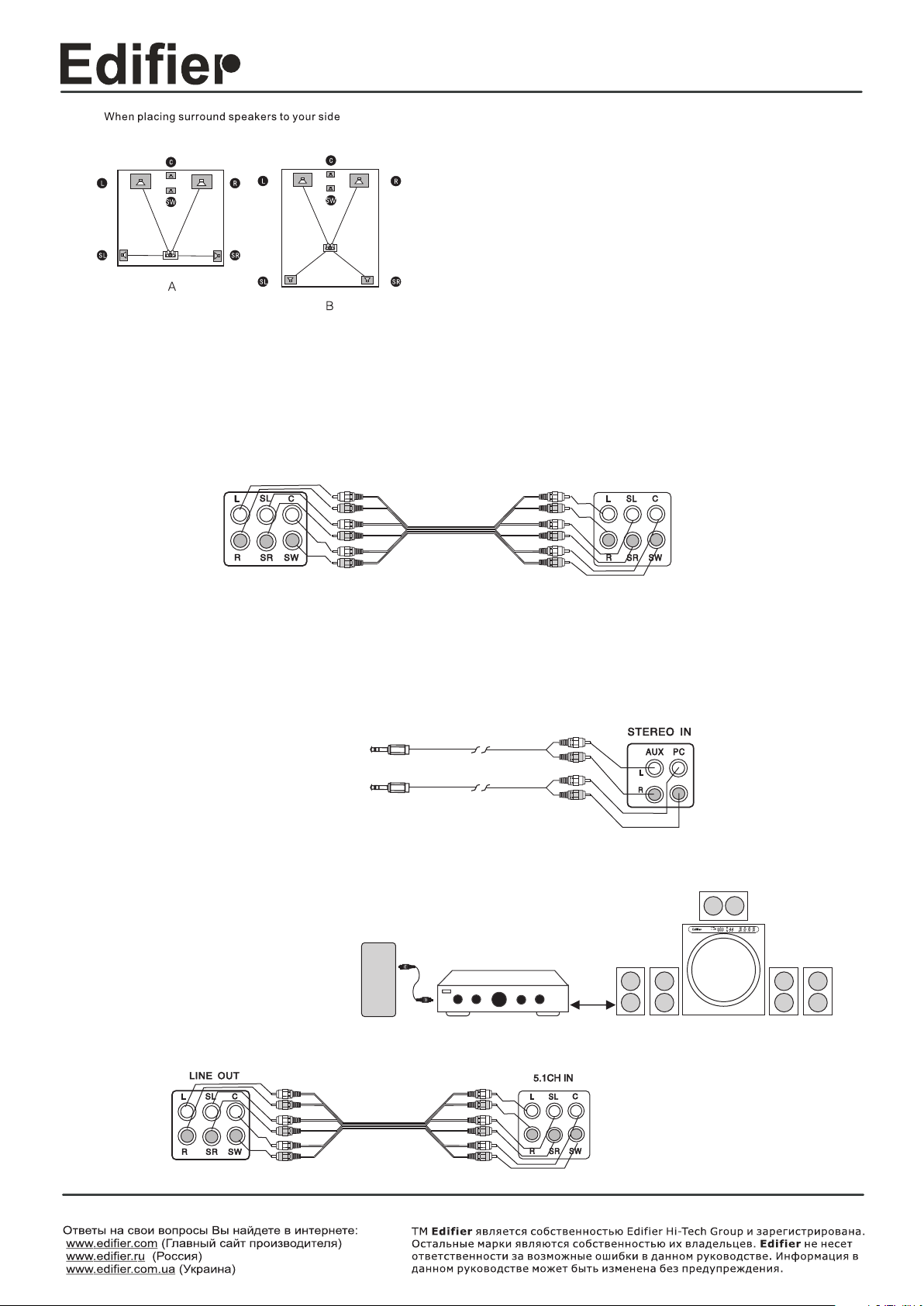

На рисунке А дано оптимальное расположение системы для
помещения с широким фронтом и малой глубиной.
На рисунке В - расположение системы в помещении с более узким
фронтом и соответственно - продольным расположением системы
Для подлключения DVD необходимо соединить линейные входы 5.1 , расположенные с
тыльной стороны сабвуфера, кабелем 6Р/6Р RCA аудио с соответствующими выходами
DVD.
Внимание!
Для корректной передачи объемного звука необходимо точно соблюдать соответствие
подключения сигналов выхода (L,R,SL,SR,C,SW) к одноименным входам системы DA 5000
DA
5000Pro
Линейные выходы 5.1
Для подключения источников звука СТЕРЕО (CD, VCD, Mp3, PC) необходимо соединить
линейные входы STEREO IN (AUX, PC) акустической системы DA 5000 с выходами
соответствующих источников звука кабелем (3мм аудио разъем - 2 RCA).
Внимание!
В режиме СТЕРЕО звук воспроизводится только на фрональные сателлиты (R, L) и
сабвуфер.
CD/VCD линейный выход
PC/MP3 линейный выход
Для подключения акустической системы DA 5000 к DVD проигрывателю, не имеющему
выхода 5.1 потребуется внешний декодер цифрового сигнала. Схема коммутации такого
случая представленна ниже.
6Ð/6Ð RCA аудио кабель
Линейные входы 5.1
Активный линейный вход
Выходы цифрового декодера
Источник цифрового сигнала
6Ð/6Ð RCA аудио кабель
Декодер
Линейные входы 5.1
DA 5000
Edifier Enterprises Canada Inc.
Made in China
Правильная коммутация сателлитов системы DA 5000
DA
5000Pro
Акустические системы
Фронтальный правый
Тыловой правый
Центральный канал
“Золотой” цвет проводника
“Серебряный” цвет проводника
Фронтальный левый
Тыловой левый
Акустические системы 5.1 предназначены для передачи объемного звука. Непременным условием
для этого является - правильная коммутация акустики. Необходимо, чтобы все сателлиты были
подключены к одноименным клемам, с тыльной стороны сабвуфера:
Фронтальный левый - клемы FL
Фронтальный правый - клемы FR
Центральный - клемы C
Тыловой левый - клемы SL
Тыловой правый - клемы SR
При этом, провод имеющий черный цвет изоляции подключать к клеме черного цвета, а красного подключить к красной клеме. Такой порядок подключения распространяется на все сателлиты!
Короткое замыкание акустического
кабеля приводит к выходу из строя
усилителя. Не допускайте даже
кратковременного замыкания кабелей.
Часто встречаемые ошибки при монтаже системы и
подключении акустических проводов показано на
рисунках ниже:
Зачищенный кабель
соприкасается с другими
терминалами из-за недостаточной
или не аккуратной скрутки жил
акустического кабеля
Внимание!!!
При подключении сателлитов и
источника сигналов, акустическая
система должна быть обесточена!
Скрутить по часовой стрелке
Зачищенный кабель соприкасается с
другими кабелями из-за чрезмерного
удаления изоляции
Edifier Enterprises Canada Inc.
Made in China
DA
5000Pro
Акустические системы
Гарантийные обязательства
12 месяцев гарантии от Edifier
Edifier гарантирует конечному пользователю, что он покупает продукт в котором отсутствуют дефекты. Данный продукт будет
радовать Ваш слух, в случае использования по назначению и соблюдения рекомендаций данного руководства не менее чем в
течение одного года с даты покупки. Для этого пользователь должен соблюдать условия правил хранения, эксплуатации и
требований безопасности .В течении гарантийного срока фирма поставщик производит ремонт или замену вышедшего из строя
изделия при условии наличия гарантийного талона. Эта гарантия имеет отношение только к акустическим системам Edifier. Íè
Edifier, ни любой уполномоченный Edifier’ом перепродавец не ответственны за естественный износ и ухудшение внешнего вида,
происходящее в ходе использования акустической системы. Обязательство Edifier согласно этой гарантии не относится к
дефектам, сбоям или отказам в результате неправильного использования, неправильной установки, использования с дефектным
или неподходящим оборудованием, или использование акустической системы с любым другим оборудованием, для которого она
не была предназначена. Обязательства по гарантии наступают с момента возврата перепродавцу Edifier колонок, у которых
обнаружен дефект. Права покупателя, в соответствии с этой гарантией, соблюдаются в каждой стране согласно местному
законодательству.
Возможные дефекты звучания и их причины
! Играет только один канал
Проверьте правильность подключения кабеля колонок. Пожалуйста пробуйте другой источник звука - CD плеер, МР3 плеер или
другой источник звука. Если обе колонки теперь работают правильно - ошибка кроется в источнике сигнала. Пожалуйста,
проверьте звуковую плату Вашего компьютера.
! Когда играет CD на компьютере, только один канал
! Главным образом это явление может происходить с новым компьютером - только один канал колонок работает при
воспроизведении аудио на КОМПАКТ-ДИСКЕ, но все работает правильно при проигрывании WAV-файлов или при компьютерной
игре. Причина этого - CD-ROM не согласован со звуковой платой, или один канал сигнала возможно подключен на провод “земли”.
Пожалуйста обратитесь к руководству пользователя CD-ROM, чтобы правильно выставить переключатели...
! Нет звука ни в одной колонке
звучит
! Колонки издают черезмерный шум
Колонки Edifier имеют усилитель с очень низким уровнем шумов. Некоторые источники сигнала являются источниками высокого
уровня шума. Поэтому пожалуйста, отключите кабель аудио-входа и сравните шумы от CD/DVD плеера, звуковой платы
компьютера и т.д..
! Магнитное экранирование колонок
Система Edifier, а именно сабвуфер и колонки являются магнитоэкранированными. Вы можете размещать колонки около
телевизора или монитора. Однако будет не лишним разместить колонки на расстоянии 0,2-1м. От монитора, чтобы избежать
возможного магнитного воздействия.
Установка и настройка акустической системы
! Оптимизация качества звука Вашей системы:
Расположитесь удобно в кресле перед компьютерным рабочим столом. Уделите время, чтобы прослушать музыкальные компактдиски с широким диапазоном частот и объемной звуковой панорамой
Динамик колонок, используемый в данной акустической системе должен изменить свои характеристики в течении первых двух
недель. В течении этого времени он “разогревается” , размягчается подвес динамика, звук становится более тонкий и теплый,
колонки начинают работать более качественно.
Расположите колонки так, чтобы получить наиболее реалистичное отображение и тональный баланс, при прослушивании
нескольких различных музыкальных произведений и звуковых эффектов от компьютерных игр. Для оптимального звучания мы
рекомендуем, чтобы Вы разместили колонки не менее чем в 0.2м от стен, для уменьшения нежелательных отражений, которые
могут ухудшить впечатления от звука. Бас может быть усилен при размещении системы ближе к стене или углу. Пожалуйста, не
стесняйтесь проводить эксперементы с расположением системы. Чтобы получить наиболее приятное звучание, Edifier совмещает
прогрессивную технологию с точной передачей динамики звука, для воспроизведения гладкого глубокого баса и кристально
чистых высоких частот, гарантирует достаточную мощность.
Чтобы Ваш личный опыт слушателя позволил сделать вывод - это один из лучших продуктов , что я слышал!
Edifier Enterprises Canada Inc.
Made in China
Loading...
