EDELRIDe FLEX PRO, FLEX PRO PLUS User Manual

FLEX PRO / FLEX PRO PLUS

Abb. / fig. / ill. / afb. / fig. / rys.

1a

C

H

A

E

D

E

H

F

1b

C

H

A

L

D

N

E

F

H

1c

I

K

J

B

G

D

M

N

2a 2b

3a 3b

3c 3d

4a

4b

5a 5b

5c 5d 5e

5f 5g

6a 6b

6c 6d 6e

EN 361:

7a

7b

8a

5 min

A/2

EN 361:

2002

5 min

8b

A

2002

8c 8d 8e

9a 9b 9c

EN 361 +
EN 353-1

10b10a

EN 361:2002

nur in

Kombi-

nation mit

EN 353-1

10c

EN 358:1999

11

12a

12b

max. +55 °C

40°C 40°C

13

min. –20 °C

14

Größe
Size

Gewicht
Weight

Körpergröße
Body Size

Hüftumfang
Waist Circ.

Flex Pro / Flex Pro

Plus

S – M L – XL XXL

1.800 –

1.900 –

1.900 g

2.000 g

155 –

175 –

180 cm

195 cm

74 –

86 –

109 cm

133 cm

1.950 –

2.100 g

185 –

205 cm

98 –

174 cm

15

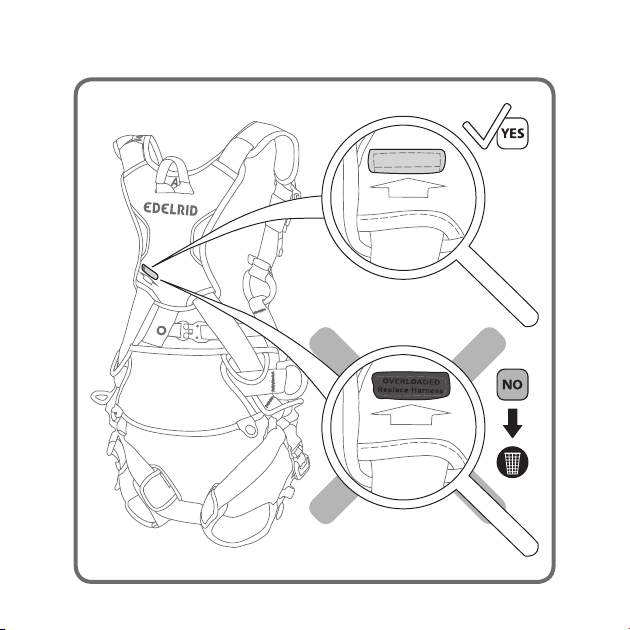

FALL INDICATOR

FALL INDICATOR

DE

Flex Pro und Flex Pro Plus

Auffanggurt nach EN 361, Haltegurt gemäß
EN 358; Sitzgurt gemäß EN 813, Ganzkörper­gurt gemäß ANSI/ASSE Z359.11-2014

HINWEISE ZUR ANWENDUNG, SICHERHEIT,
LEBENSDAUER, LAGERUNG UND PFLEGE

Dieses Produkt ist Teil einer Persönlichen Schutz­ausrüstung (PSA) zum Schutz gegen Stürze aus der
Höhe und sollte einer Person zugeordnet werden.

Diese Gebrauchsanleitung beinhaltet wichtige Hin­weise, eine Kontrollkarte und einen Überprüfungs­nachweis. Vor der Verwendung dieses Produktes
müssen alle Dokumente inhaltlich verstanden
worden sein.
Diese Unterlagen sind dem Benutzer in der Sprache
des Bestimmungslandes durch den Wiederverkäu­fer zur Verfügung zu stellen und müssen während
der gesamten Nutzungsdauer bei der Ausrüstung
gehalten werden.

Anwendungshinweise

Die folgenden Anwendungshinweise sind sorgfältig
durchzulesen und unbedingt zu beachten. Dieses
speziell für das Arbeiten in der Höhe und Tiefe her­gestellte Produkt entbindet bei der Nutzung nicht
vom persönlich zu tragenden Risiko.

Arbeiten und Sport in der Höhe und Tiefe sind po­tenziell gefährlich. Fehler und Unachtsamkeiten
können schwere Verletzungen oder sogar den Tod
zur Folge haben.
Die richtige Wahl der Ausrüstung erfordert Er fahrung
und ist ggf. durch eine Gefahrenanalyse zu ermitteln,
die Anwendung ist nur ausgebildeten und erfahrenen

Personen oder unter Anleitung und Aufsicht gestattet.
Der Anwender sollte sich darüber bewusst sein,
dass bei nicht geeigneter körperlicher und/oder
geistiger Verfassung Beeinträchtigungen der Sicher­heit im Normal- und im Notfall auftreten können.
Der Hersteller lehnt im Fall von Missbrauch und/
oder Falsch anwendung jegliche Haftung ab. Die
Verantwortung und das Risiko tragen in allen Fällen
die Benutzer bzw. die Verantwortlichen.
Für die Anwendung dieses Produktes in den Berei­chen Retten und PSA empfehlen wir, die entspre­chenden nationalen Regeln zu beachten.
Vor der Benutzung der Ausrüstung hat der Anwen­der sicherzustellen, dass im Falle eines Sturzes in
das PSA-System eine unverzügliche, sichere und
effektive Rettung der aufgefangenen Person erfol­gen kann. Ein regungsloses Hängen im Gurt kann
zu schweren Verletzungen bis hin zum Tod führen
(Hängetrauma).
PSA-Produkte sind ausschließlich zur Sicherung
von Personen zugelassen.

Produktspezifische Hinweise

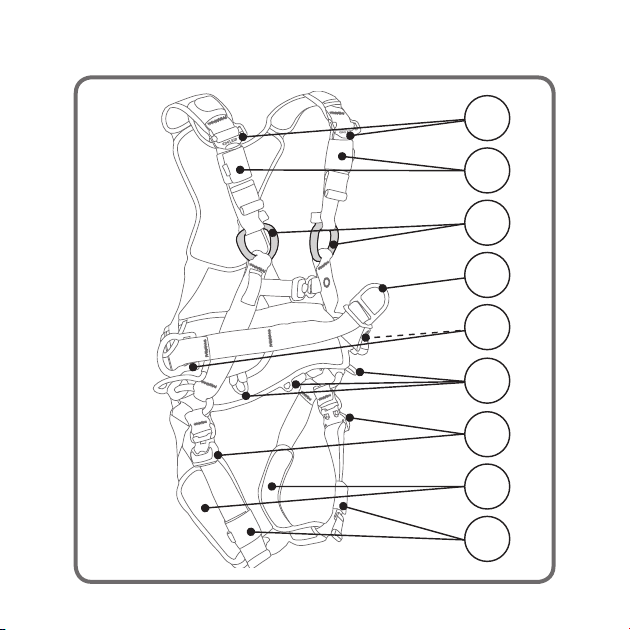

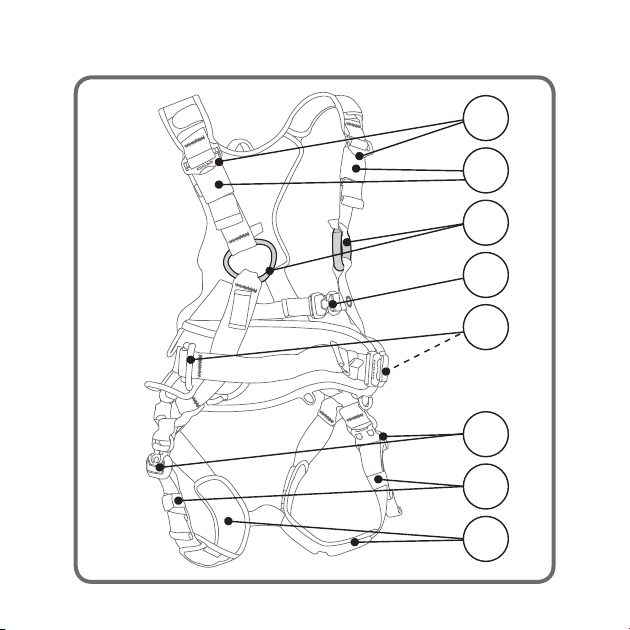

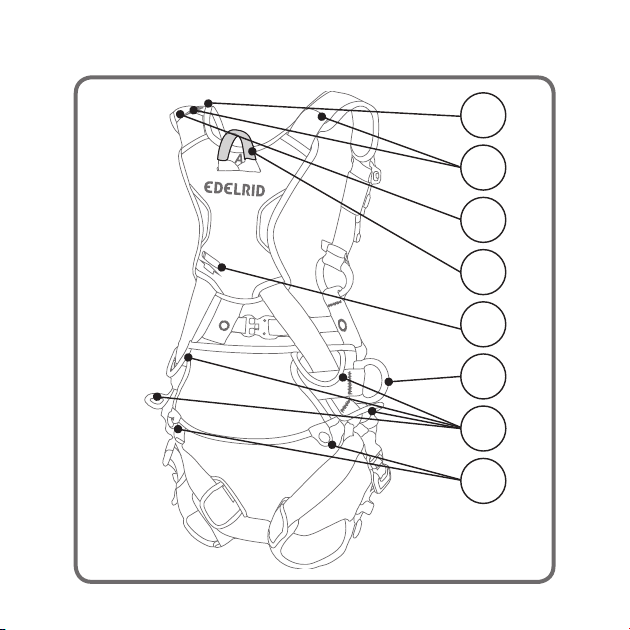

Abb 1a/b Nomenklatur relevanter Elemente:
A Sternale Auffangöse EN 361
B Dorsale Auffangöse EN 361
C Verstellbare Schulterbänder/Easy Glider Schnalle
D Seitliche Haltegurtösen EN 358
E Tripel Lock Schnalle
F abnehmbare Bein Polster
G Sturzindikator
H Elastische Verstauungen
I Individuelles Beschriftungsfeld
J Tasche für RFID (Chip)
K Kennzeichnung
L Gleitende Steigschutzöse EN 361 + Steigleiter
(sowie Sitzgurtöse EN 813)

M Materialschlaufen bis max. 25 kg
N Materialschlaufen für bis zu vier (Edelrid) Tool-

bags (Abb 11)

Flex Pro:
Das Produkt entspricht in Bezug auf die Ergonomie
und den Komfort den Anforderungen der EN 813.

Anwendung gem. EN 813 Abb 10c

Flex Pro Plus:
Das Produkt entspricht den Anforderungen der
EN 813. Das Einbinden in den Sitzgurt hierfür er­folgt über die ventrale Sitzgurtöse (L).

Anwendung gem. EN 361 (Abb 8a – e):

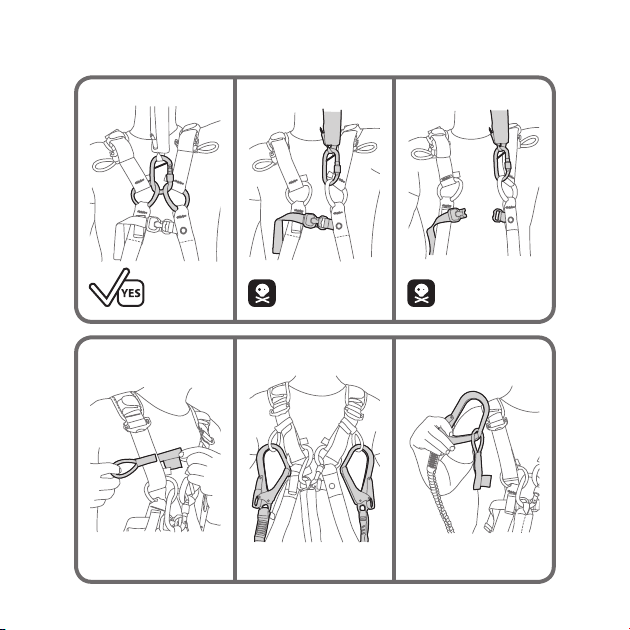

Das sichere Verbinden des Gurtes mit einem
Rettungs- oder Auffangsystem erfolgt an den Auf­fangösen (A oder A/2), die ggf. zur Anwendung
kommenden, einzelnen Verbindungselemente (Kara­biner, sollten einer Querbelastung ≥ 15 kN stand­halten) müssen der EN 362 entsprechen und
werden an diesen (A- oder A/2-Kennzeichnung)
befestigt. Beim Gebrauch der vorderen Auffangösen
A/2 müssen immer beide Ösen mit dem Verbin­dungsmittel gemäß EN 362 verwendet werden.
Auffangsysteme können mit oder ohne falldämpfen­de Elemente ausgestattet sein. Die Auffangsysteme
müssen im Sturzfall die auftretenden Fangstoßkräfte
auf ein körperverträgliches Maß (6 kN) reduzieren.
In einem Auffangsystem darf nur ein Auffanggurt
nach EN 361 benutzt werden! Vor dem Einsatz
eines Auffangsystems ist sicherzustellen, dass der
erforderliche freie Sturzraum am Arbeitsplatz unter­halb des Benutzers gewährleistet ist.

Freier Sturzraum unter dem Anwender

Die Dehnung (Hs) des Gurtes nach einer Sturzbe­lastung beträgt maximal 27 cm. Die entsprechende

Gebrauchsanleitung des verwendeten Verbin­dungsmittels (energieabsorbierende Verbindungs­mittel, Höhensicherungsgeräte, mitlaufende Auf­fanggeräte an beweglicher oder fester Führung)
sowie der ggf. anderen verwendeten Komponenten
sind zu beachten.

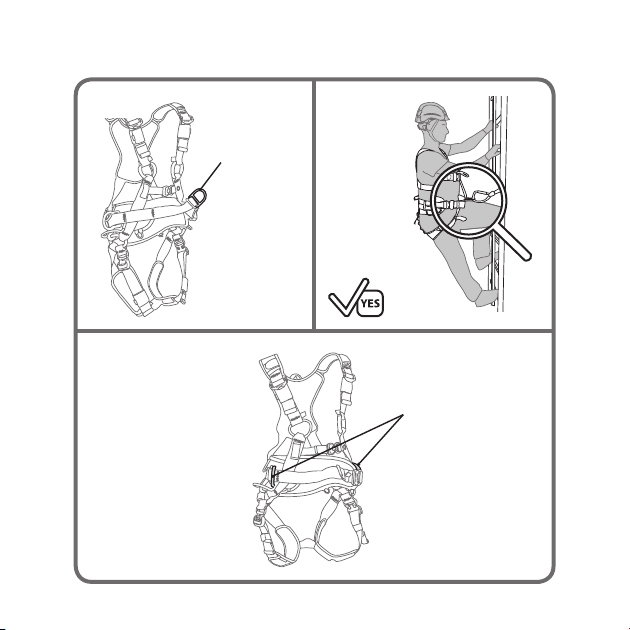

Anwendung gem. EN 361 + EN 353-1 (Abb. 10a – b):

Die sichere Verbindung mit dem mitlaufenden Auf­fanggerät an fester Führung (EN 353-1, Steigschutz­läufer) er folgt über die gleitende Auffangöse (A +
Steigleiter). Die Verbindung zum mitlaufenden Auf­fanggerät an beweglicher Führung erfolgt gemäß
Herstellerangaben der Auffangeinrichtung. Vor dem
Einsatz eines Auffangsystems ist sicherzustellen,
dass der erforderliche freie Sturzraum am Arbeits­platz unterhalb des Benutzers gewährleistet ist.

Anwendung gem. EN 358 (Abb. 10c):

Verbindungselemente von Haltesystem sind an den
lateralen Ösen (D) zu befestigen. Diese Ösen
dürfen ausschließlich für Haltezwecke verwendet
werden. Das Haltesystem ist straff zu halten. Der
Anschlagpunkt muss sich oberhalb oder in Hüfthö­he befinden und die freie Fallhöhe ist auf maximal
0,5 m zu begrenzen.

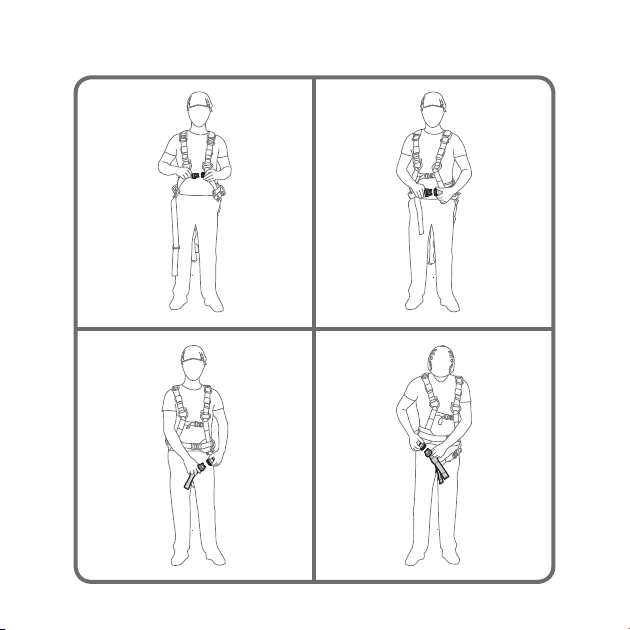

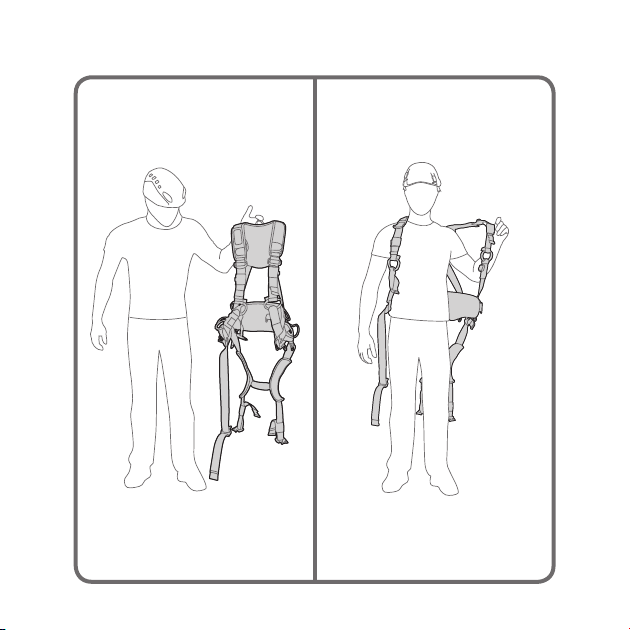

Abb 2 Anlegen des Gurtes

2a Ausrichten des Gurtes am Schulterpolster
2b – c seitliches Anlegen des Gurtes (wie eine Jacke)

Abb 3a – d Beim Verschließen der Triple Lock

Schnallen an den Beinen und Hüfte ist auf die kor­rekte Zu ordnung zu Achten. Kennzeichnung beach­ten! (Beine – Links & Rechts)

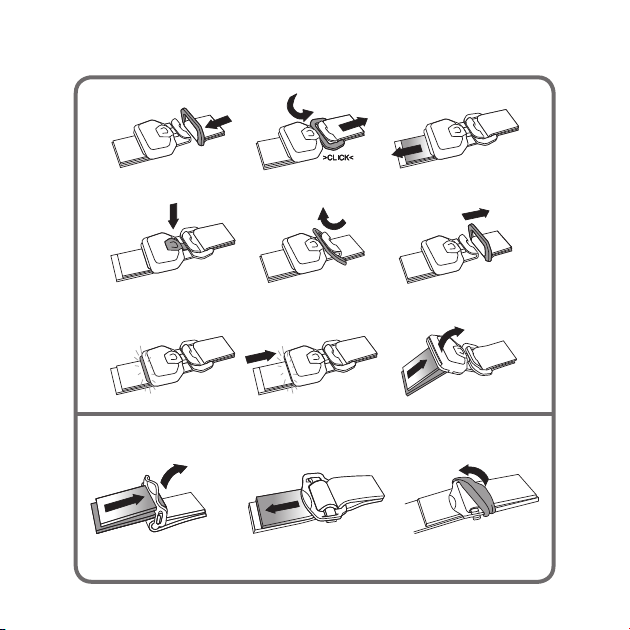

Abb 4 Bedienung der Schnallentypen
4a Bei TripleLock-Schnallen muss das Rahmen-Teil

zum Einhängen über den Haken nach oben gekippt
werden. Um die Schnalle zu lockern wird der über­stehende Metallrahmen ins Schnallengehäuse ge­drückt, gleichzeitig wird die Schnalle angehoben.
4b EasyGlider-Schnallen werden zum Lockern nach
oben gekippt. Zum Schließen am auslaufenden
Band ziehen. Ggf. Abdeckungen über die Schnallen
ziehen.

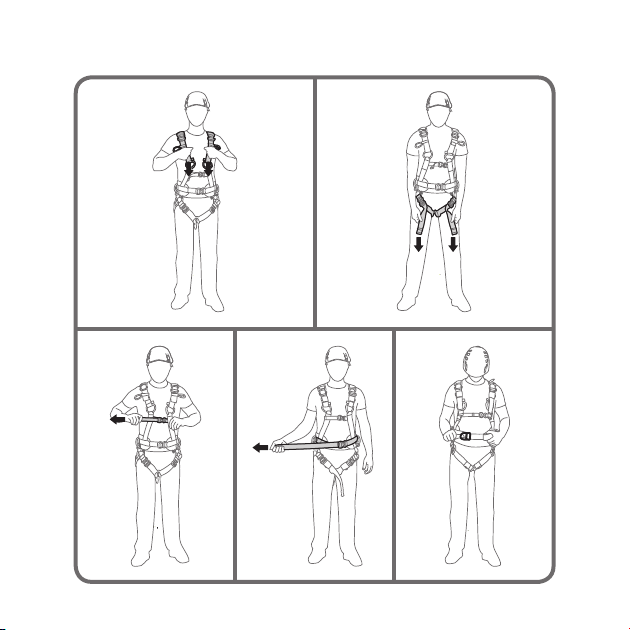

Abb 5a – c Straffziehen der Schulter-/Bein- und
Brustbänder

Abb 5d Straffziehen des Hüftgurtes. Die Einstel­lung sollte so gewählt werden, dass eine Hand breit
Luft unter dem Band gewährleistet ist.

Abb 5e Positionieren der Öse ((L) EN 361 + EN 353-1)
zentral auf Höhe des Bauchnabels.

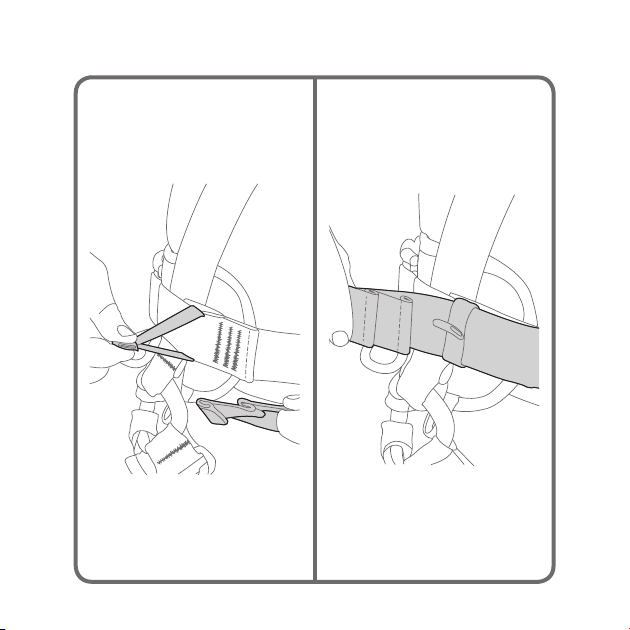

Abb 5f – g Verstauen des überschüssigen Gur tban­des im strap keeper

Abb 6

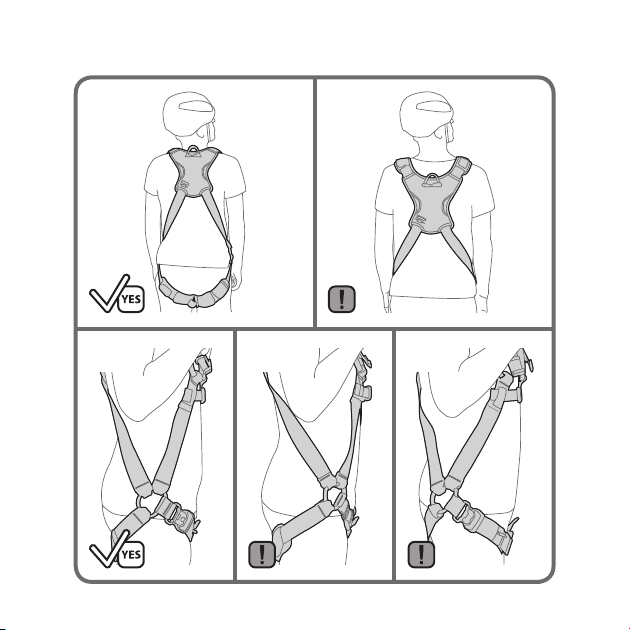

6a Das Schulterpolster sollte bündig mit dem Nacken-

ansatz abschließen.

6b Schulterpolster zu tief
6c – e Position des textilen Hüftgelenkes

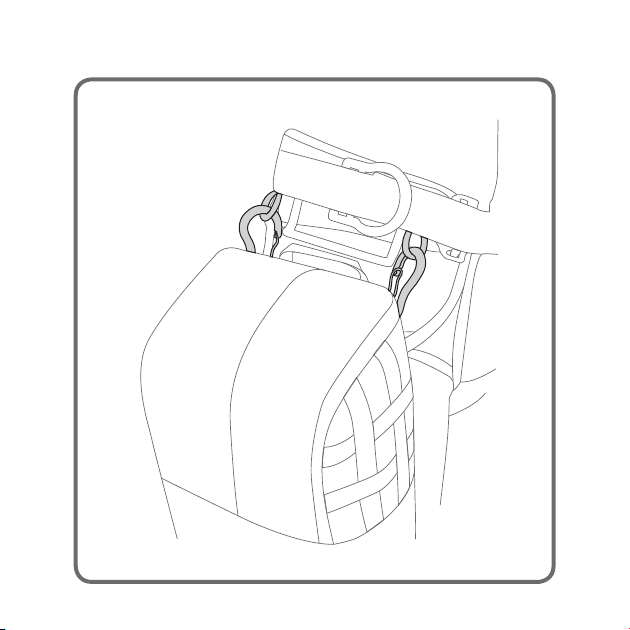

Abb 9 Materialschlaufen
9a frei positionierbar
9b Parkplatz für Verbindungmittel gemäß EN 354,

EN 355
9c Lösen sich bei einer Last von mehr als 5 kg

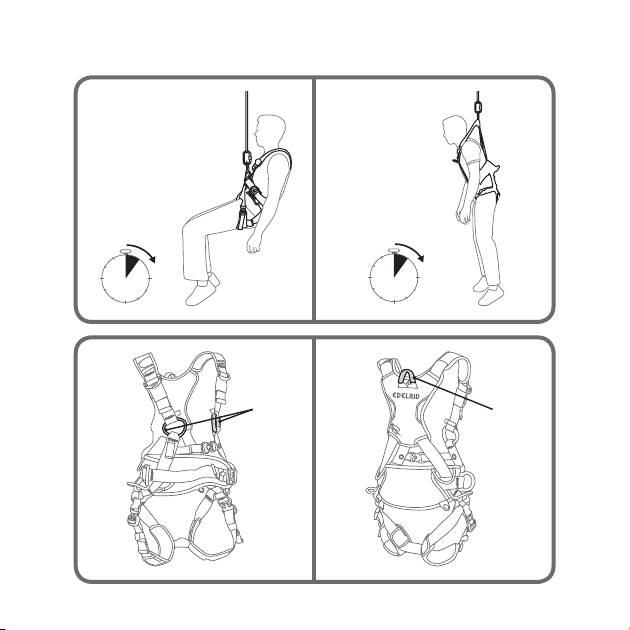

Abb 7 Nach Anpassung und vor Verwendung des
Gurtes sollte ein mindestens 5-minütiger Hängetest
in der vorgesehenen Anwendung durchgeführt
werden. Der angelegte Gurt muss bequem sitzen.

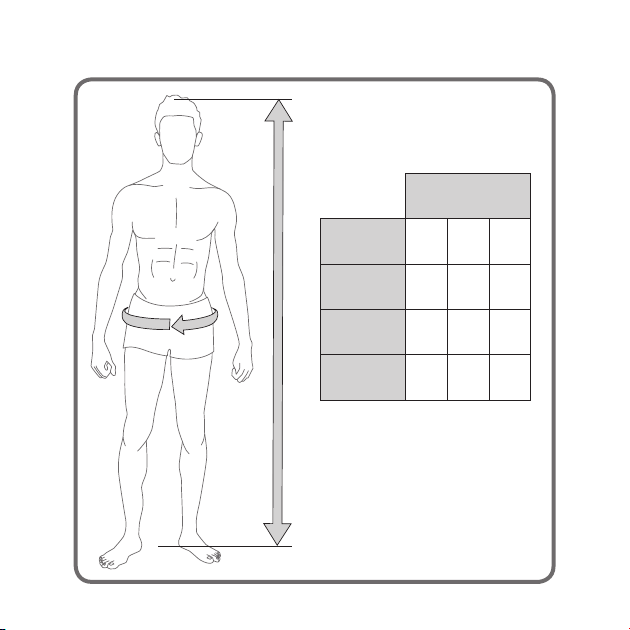

Bei richtiger Größenauswahl bzw. –einstellung (Abb
14 Größentabelle) dürfen im Hängetest keinerlei
Behinderung der Atmung und/oder Schmerzen
auftreten. Bei angelegtem Gurt sind Beschlagteile
im Bereich der Genitalien und unter den Achselhöh­len zu vermeiden. Das freie Hängen im Gurt darf
keine übermäßige Hohlkreuzbildung, Überstre­ckung oder Druck auf
Achselbereiche erzeugen.
lymphatischen Gefäße der Brust so weit wie mög­lich entlastet sein.

ANSCHLAGPUNKT

Um hohe Belastungen und Pendelstürze bei einem
Sturz zu vermeiden, müssen Anschlagpunkte zur
Sicherung immer möglichst senkrecht über der zu
sichernden Person liegen. Das Verbindungsmittel
vom Anschlagpunkt zur gesicherten Person ist
immer so straff wie möglich zu halten. Schlaffseil­bildung muss vermieden werden! Der Anschlag­punkt muss so gestaltet sein, dass beim Fixieren
eines Verbindungsmittels keine festigkeitsmindern­den Einflüsse auftreten können und es während der
Benutzung nicht beschädigt wird. Scharfe Kanten,
Grate und Abquetschungen können die Festigkeit
stark beeinträchtigen, ggf. sind diese durch geeig­nete Hilfsmittel abzudecken. Der Anschlagpunkt
und die Verankerung müssen den im ungünstigsten
Fall zu erwartenden Belastungen standhalten. Auch
bei der Verwendung von Falldämpfern (nach EN 355)
sind die Anschlagpunkte für Auffangkräfte von 10 kN
auszulegen, siehe auch EN 795.

die Genitalien, Lenden und

Bei Frauen müssen die

Bei der Verwendung eines Verbindungsmittels ist
darauf zu achten, dass das Verbindungsmittel eine
maximale Gesamt länge von 2,0 m einschließlich
Falldämpfer und Verbindungselemente nicht über­schreiten darf.

Sicherheitshinweise

Bei Kombination dieses Produktes mit anderen Be­standteilen besteht die Gefahr der gegenseitigen
Beeinträchtigung der Gebrauchssicherheit. Wird
dieses Produkt in Verbindung mit anderen Bestand­teilen eines Rettungs-/Auffangsystem genutzt,
muss sich der Anwender vor Gebrauch über die
beigefügten Empfehlungen, Hinweise und Anleitun­gen dieser Bestandteile informieren und diese ein­halten. Die Benutzung sollte grundsätzlich nur in
Verbindung mit CE- gekennzeichneten Bestandtei­len von Persönlicher Schutzausrüstung (PSA) zum
Schutz gegen Stürze aus der Höhe erfolgen.

Wenn Originalbestandteile des Produktes verändert
oder entfernt werden, können die Sicherheitseigen­schaften dadurch eingeschränkt werden. Die Aus­rüstung sollte in keiner Weise, die nicht vom Herstel­ler schriftlich empfohlen wird, verändert oder für
das Anbringen von Zusatzteilen angepasst werden.

Vor und nach dem Gebrauch ist das Produkt auf
eventuelle Beschädigungen zu überprüfen, der ge­brauchsfähige Zustand und das richtige Funktionieren
sind sicherzustellen. Das Produkt ist sofort aus­zusondern, wenn hinsichtlich seiner Gebrauchs­sicherheit auch nur der geringste Zweifel besteht.

Achtung! Die Produkte dürfen keinen schädigenden
Einflüssen ausgesetzt werden. Darunter fallen die
Berührung mit ätzenden und aggressiven Stoffen
(z. B.: Säuren, Laugen, Lötwasser, Öle, Putzmittel),

sowie extreme Temperaturen und Funkenflug.
Ebenfalls können scharfe Kanten, Nässe und insbe­sondere Vereisung die Festigkeit textiler Produkte
stark beeinträchtigen!

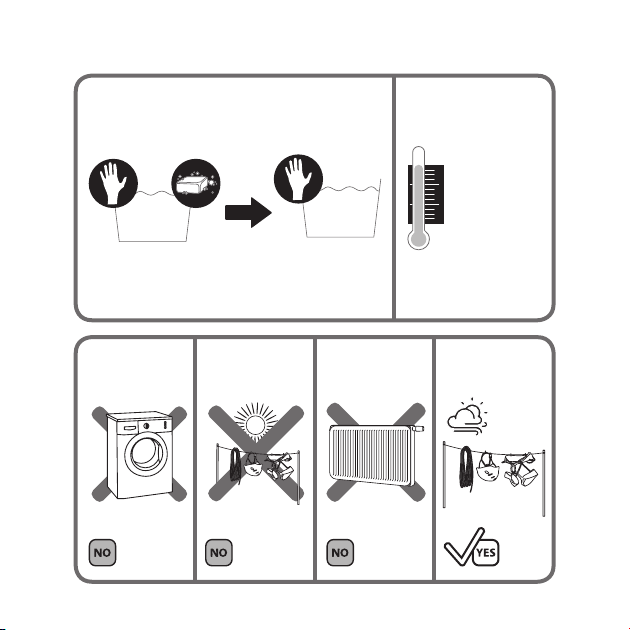

Gebrauchsklima Abb 12b

Die Dauergebrauchstemperatur des Produktes (im
trockenen Zustand) reicht von ca. –20°C bis +55°C.

Lebensdauer und Austausch

Die Lebensdauer des Produktes ist im Wesentlichen
abhängig von der Anwendungsart und –häufigkeit
sowie von äußeren Einflüssen.
Aus Chemiefasern (hier Polyamid) hergestellte Pro­dukte unterliegen auch ohne Benutzung einer ge­wissen Alterung, die insbesondere von der Stärke
der ultravioletten Strahlung sowie von klimatischen
Umwelteinflüssen abhängig ist.

Die Maximale Lebensdauer bei optimalen Lager-
bedingungen (siehe Punkt Lagerung) und ohne
Benutzung beträgt 12 Jahre.

Die maximale Nutzungsdauer (gewerbliche/nicht
gewerbliche Nutzung) bei sachgerechter Benutzung
ohne erkenn baren Verschleiß und optimalen
Lagerbe dingungen beträgt 10 Jahre.

Bei Abnutzungserscheinung müssen PSA – Produkte
grundsätzlich ausgetauscht werden, wenn z. B.
Gurtbandkanten beschädigt oder Fasern aus dem
Gurtband gezogen sind, Beschädigungen/Abrieb­erscheinungen der Nähte zu beobachten sind oder
ein Kontakt mit Chemikalien stattgefunden hat. Auf
scharfe Grate oder Korrosionserscheinungen von
metallischen Beschlagteilen ist zu achten.

Bei extremen Gebrauch (Extreme Abnutzungser­scheinungen) wie z. B. nach einer Sturzbelastung
oder bei Beschädigungen ist das PSA – Produkt
sofort dem Gebrauch zu entziehen und einer sach­kundigen Person oder dem Hersteller zur Prüfung
mit schriftlicher Bestätigung dieser und/oder ggf.
zur Reparatur zuzuführen (Abb 15).

Instandsetzungen dürfen nur in Übereinstimmung
mit dem vom Hersteller angegebenen Verfahren
durchgeführt werden.

Überprüfung

Das Produkt muss nach Bedarf, mindestens jedoch
jährlich vom Hersteller, einer sachkundigen Person
oder einer zugelassenen Prüfstelle kontrolliert und,
falls erforderlich, gewartet werden.
Dabei ist u.a. auch die Lesbarkeit der Produktkenn­zeichnung zu überprüfen.
Nach Überschreiten der o.
10 Jahren muss das PSA – Produkt der weiteren
Benutzung entzogen werden.

AUFBEWAHRUNG, TRANSPORT UND PFLEGE
Lagerung:

Kühl, trocken und vor Tageslicht geschützt, außer­halb von Transportbehältern. Kein Kontakt mit Chemi­kalien

(Achtung: Batteriesäure!). Ohne mechani-

sche Quetsch-, Druck- oder Zugbelastung lagern.

Transport:
Das Produkt ist vor direkter Sonnenstrahlung,
Chemikalien, Verschmutzungen und mechanischer
Beschädigung zu schützen. Dafür sollte ein Schutz­beutel oder spezielle Lager- und Transportbehälter
verwendet werden.

a. Nutzungsdauer von

Reinigung Abb 12a und 13:

Verschmutzte Produkte in handwarmem Wasser
(wenn nötig mit neutraler Seife) reinigen. Gut aus­spülen. Bei Raumtemperatur, niemals in Wäsche­trocknern oder in der Nähe von Heizkörpern trocknen!
Handelsübliche, nicht halogenhaltige Desinfektions­mittel sind bei Bedarf anwendbar.
Gegebenenfalls sind Gelenke von Metallteilen nach
der Reinigung zu ölen.

Achtung: Bei Nichtbeachtung dieser Gebrauchs­anleitung besteht Lebensgefahr!

Material:

- Polyamid

- Polyesther

- Aluminium

- Stahl

KENNZEICHNUNGEN AUF DEM PRODUKT

Hersteller: EDELRID
Produktbezeichnung: Auffanggurt nach EN 361,
Sitzgurt nach EN 813, Haltegurt nach EN 358,
Ganzkörpergurt nach ANSI/ASSE Z359.11
Modell: Flex Pro/Flex Pro Plus
Größe

YYYY MM: Herstelljahr und Monat
Chargennummer: GV xxx xxxx
Identifikation: (ggf. vom Benutzer selbst einzutragen)
CE 0123: die überwachende Stelle der PSA Produk­tion.
i-Symbol: die Warnhinweise und Anleitungen sind
zu lesen und zu beachten
Auffanggurt nach EN 361: Markierung A und A/2
(A/2 + A/2 = A ): Auffangöse

Konformitätserklärung:

Hiermit erklärt die EDELRID GmbH & Co. KG, dass
sich dieser Artikel in Übereinstimmung mit den
grundlegenden Anforderungen und den relevanten
Vorschriften, bis zum 20.04.2018 der EU-Richtlinie
89/686 und ab dem 21.04.2018 der EU Ver­ordnung 2016/425 befindet. Die Original-Kon­formitätserklärung kann unter dem folgenden
Internet-Link abgerufen werden:
http://www.edelrid.de/...

Anmerkung:
Gebrauchsanleitung: CE XXXX: Notifizierte Stelle,
die für die Ausstellung der EG-Baumusterprüf­bescheinigung des Produktes zuständig ist.

Unsere Produkte werden mit größter Sorgfalt ge­fertigt. Sollte es doch Anlass zu berechtigten Bean­standungen geben, bitten wir um die Angabe der
Chargen-Nummer.

Technische Änderungen vorbehalten.

ANSI ausführliche Informationen

- Der Benutzer dieser Ausrüstung muss eine Ge­brauchsanweisung erhalten.

- Die Gebrauchsanweisung eines jeden Ausrüs­tungsgegenstandes, der in Verbindung mit diesem
Produkt genutzt wird, muss befolgt werden.

- Rettungsplan: Ein Rettungsplan und alle Mittel, um
diesen schnell umzusetzen, falls Schwierigkeiten
in der Nutzung dieser Ausrüstung auftreten,
müssen vorhanden sein.

- WARNUNG: Wenn mehrere Ausrüstungsgegen­stände genutzt werden, kann eine gefährliche Si­tuation entstehen, in der die Sicherheitsfunktion
eines Ausrüstungsgegenstandes durch die Sicher­heitsfunktion eines anderen Ausrüstungsgegen-

standes beeinflusst werden kann.

- WARNUNG: Chemikalien, Hitze, Korrosion und
ultraviolettes Licht können Ihr Klettergeschirr be­schädigen. Kontaktieren Sie Edelrid, falls es ir­gendwelche Unsicherheiten bezüglich des Zustan­des dieses Produktes gibt.

- Bleiben Sie wachsam, wenn Sie in der Nähe von
Stromquellen, beweglichen Maschinen oder
rauen oder scharfen Oberflächen arbeiten.

Anhang A – ANSI/ ASSE Z359.11

ANSI/ASSE Z359 Anforderungen an die korrekte
Nutzung und Pflege von Komplettgurten
Hinweis: Dies sind durch ANSI/ASSE Z359 bereit­gestellte allgemeine Anforderungen und Informati­onen; Der Hersteller dieser Ausrüstung kann stren­gere Einschränkungen bezüglich der Nutzung
seines Produktes bestimmen, siehe Herstelleran­weisungen.

1. Es ist unerlässlich, dass die Nutzer dieser Art von

Ausrüstung entsprechend geschult und unter­wiesen werden, unter anderem über ausführliche
Verfahren zur sicheren Nutzung bei der Verwen­dung solch einer Ausrüstung auf der Arbeit.
ANSI/ASSE Z359.2, Mindestanforderungen für
ein geplantes Absturzsicherungsprogramm, legt
Leitlinien und Anforderungen an das geplante
Absturzsicherungsprogramm eines Arbeitgebers
fest, einschließlich Richtlinien, Pflichten und
Schulung, Absturzsicherungsverfahren, Beseiti­gung und Kontrolle von Sturzgefahren, Rettungs­verfahren, Unfalluntersuchungen und Auswer­tung der Wirksamkeit des Programms.

2. Damit ein Komplettgurt richtig funktioniert, muss

er gut anliegen. Nutzer müssen darin geschult
werden, die Größe ihres Komplettgurtes auszu­wählen und dafür zu sorgen, dass er seinen kor-

rekten Sitz nicht verliert.

3. Nutzer müssen die Herstelleranweisungen be­züglich korrektem Sitz und Größe befolgen und
dabei besonders darauf achten, dass Schnallen
korrekt verbunden und ausgerichtet sind, Bein­gurte und Schulterriemen stets gut sitzen, Brust­gurte im mittleren Brustbereich anliegen und
Beingurte so platziert sind und sitzen, dass im
Falle eines Sturzes die Genitalien nicht berührt
werden.

4. Komplettgurte, die ANSI/ASSE Z359.11 erfüllen,
sollen mit anderen Komponenten eines persön­lichen Absturzsicherungssystems genutzt
werden, die die maximalen Haltekräfte auf 1800
Pfund (816 Kilogramm) (8 kN) oder weniger be­grenzen.

5. Suspensionsintoleranz, auch Hängetrauma oder
orthostatische Intoleranz genannt, ist ein ernster
Zustand, den man durch gute Konstruktion des
Klettergeschirrs, unverzügliche Rettung und Vor­richtungen zur Aufhängungsentlastung nach
dem Sturz in den Griff bekommen kann. Ein
Nutzer, der bei Bewusstsein ist, kann eine Vor­richtung zur Aufhängungsentlastung einsetzen,
wodurch die Spannung um die Beine des Nutzers
herum gelöst, die Durchblutung wieder ermög­licht und dadurch das Eintreten des Hängetrau­mas verzögert werden kann. Eine Befestigungs­element-Verlängerung soll nicht zur Absturzsi­cherung direkt an einer Verankerung oder einem
Ankerverbinder befestigt werden. Haltekräfte
müssen mit einem Energiedämpfer auf ein Maxi­mum von 1800 Pfund (816 Kilogramm) (8 kN)
begrenzt werden. Die Länge der Befestigungs­element-Verlängerung kann sich auf die Freifall­höhe und die Freifallspielraum-Berechnungen
auswirken.

6. Die Komplettgurt (FBH)-Dehnung, das Maß, um

das sich die FBH-Komponente eines persönli­chen Absturzsicherungssystems beim Sturz
dehnen und verformen kann, kann zur Gesamt­dehnung des Systems beim Abfangen eines
Sturzes beitragen. Bei der Berechnung des Ge­samtspielraums für ein bestimmtes Absturzsi­cherungssystem ist es wichtig, die Zunahme der
Fallhöhe, die durch die FBH-Dehnung zustande
kommt, sowie die Länge des FBH-Verbinders,
den Sitz des Körpers des Nutzers im FBH und alle
anderen beitragenden Faktoren zu berücksichti­gen.

7. Wenn sie nicht in Gebrauch sind sollten unge­brauchte Klettersteigsets, die noch am Komplett­gurt D-Ring befestigt sind, nicht an einem ar­beitspositionierenden Element oder irgendeinem
anderen Strukturelement am Komplettgurt be­festigt werden, es sei denn dies wird von der
kompetenten Person und dem Hersteller des
Sets als zulässig erachtet. Dies ist besonders
wichtig bei der Nutzung von einigen Arten von
Sets in Y-Form, da die [gefährliche Schock-]Be­lastung teilweise durch das ungebrauchte Klet­tersteigset auf den Nutzer übertragen werden
kann, wenn es nicht sich nicht vom Kletterge­schirr lösen kann. Die Ruhebefestigung des Sets
befindet sich gewöhnlich im Brustbereich, um die
Gefahr des Stolperns und der Verstrickung zu
verringern.

8. Lose Gurtenden können sich in Maschinen ver-

fangen oder zur unbeabsichtigten Abkopplung
eines Ausgleichers führen. Alle Komplettgurte
sollen Sperrriemen oder andere Komponenten
beinhalten, die der Kontrolle der losen Gurten­den dienen.

9. Aufgrund der Beschaffenheit von weichen

Schlaufverbindungen wird empfohlen, diese nur
dazu zu verwenden, mit anderen weichen

Schlaufen oder Karabinern zu verbinden. Karabi­nerhaken sollten nicht verwendet werden, es sei
denn der Hersteller genehmigt es für die Verwen­dung. Teile 10-16 geben ausführliche Informatio­nen bezüglich der Lage und der Nutzung ver­schiedener Befestigungen, die für diese FBH
bereitgestellt werden.

10. Rücken: Das Rücken-Befestigungselement soll
als hauptsächliche Befestigung zur Absturzsi­cherung genutzt werden, es sei denn die Ver­wendung gestattet die Nutzung einer Wechsel­Befestigung. Die Rücken-Befestigung kann
auch zur Fortbewegungs-Begrenzung oder zur
Rettung genutzt werden. Bei einem Sturz mit
Rücken-Befestigung soll die Konstruktion des
Komplettgurtes die Belastung durch die Schul­terriemen lenken, die den Nutzer stützen, und
um die Oberschenkel herum. Die Rücken-Be­festigung eines Nutzers wird nach einem Sturz
zu einer aufrechten Körperhaltung führen mit
einer leichten Neigung nach vorne und einem
leichten Druck auf die untere Brust. Die Aus­wahl zwischen einem gleitenden und einem
festen Rücken-Befestigungselement sollte
sorgfältig vorgenommen werden. Gleitende
Rücken-Befestigungen lassen sich gewöhnlich
leichter an verschiedene Nutzergrößen anpas­sen und ermöglichen eine vertikalere Ruhepo­sition nach dem Sturz, aber sie können die
FBH-Dehnung vergrößern.

11. Brust: Die Brust-Befestigung kann als alternati-

ve Absturzsicherungs-Befestigung bei Verwen­dungen genutzt werden, bei denen eine kompe­tente Person feststellt, dass die Rücken-Befes­tigung ungeeignet ist, und bei denen der Sturz
in keiner anderen Richtung als mit den Füßen
voran möglich ist. Zulässige praktische Nutzun­gen für eine Brust-Befestigung schließen ein,

sind aber nicht begrenzt auf, Leiterbesteigung
mit einer geführten Ar t von Sturzsicherung, Lei­terbesteigung mit selbstaufrollender Rettungs­leine über Kopf für Absturzsicherung, Arbeitspo­sitionierung und Seilzugang. Die Brust-Befesti­gung kann auch zur Fortbewegungs-Begren­zung oder zur Rettung genutzt werden. Bei
einem Sturz mit Brust-Befestigung soll die
Konstruktion des Komplettgurtes die Belastung
durch die Schulterriemen lenken, die den
Nutzer stützen, und um die Oberschenkel
herum. Die Brust-Befestigung eines Nutzers
wird nach einem Sturz ungefähr zu einer Sitz­oder Wiege-Haltung führen, wobei das Gewicht
auf die Oberschenkel, das Gesäß und den unte­ren Rücken konzentriert wird. Die Arbeitspositi­onierung des Nutzers durch die Brust-Befesti­gung wird zu einer annähernd aufrechten Kör­perhaltung führen. Falls die Brust-Befestigung
als Absturzsicherung genutzt wird, sollte die
kompetente Person, die die Verwendung beur­teilt, Maßnahmen ergreifen, um sicherzustellen,
dass ein Sturz nur mit den Füßen voran erfolgen
kann. Das kann die Begrenzung der erlaubten
Freifallhöhe einschließen. Eine Brust-Befesti­gung, die in eine einstellbare Art von Brustgurt
eingebaut ist, kann möglicherweise dazu
führen, dass der Brustgurt hochrutscht und den
Nutzer bei einem Sturz, beim Herausziehen,
beim Hängen, ... würgt. Für diese Nutzungen
sollte die kompetente Person Komplettgurt­Ausführungen mit einer festen Brust-Befesti­gung erwägen.

12. Frontal: Die Frontal-Befestigung dient als Ver­bindung bei der Leiterbesteigung für geführte
Arten von Absturzsicherungen, bei denen der
Sturz in keiner anderen Richtung als mit den
Füßen voran möglich ist, oder sie kann zur Ar-

beitspositionierung verwendet werden. Die
Frontal-Befestigung eines Nutzers wird nach
einem Sturz oder bei der Arbeitspositionierung
zu einer Sitz-Haltung mit aufrechtem Oberkör­per führen, wobei das Gewicht auf die Ober­schenkel und das Gesäß konzentriert wird. Bei
einem Sturz mit Frontal-Befestigung soll die
Konstruktion des Komplettgurtes die Belastung
mit Hilfe des Beckengurtes direkt um die Ober­schenkel herum und unter das Gesäß lenken.
Falls die Frontal-Befestigung als Absturzsiche­rung genutzt wird, sollte die kompetente
Person, die die Ver wendung beurteilt, Maßnah­men ergreifen, um sicherzustellen, dass ein
Sturz nur mit den Füßen voran erfolgen kann.
Das kann die Begrenzung der erlaubten Freifall­höhe einschließen.

13. Schulter: Die Schulter-Befestigungselemente
sollen paarweise genutzt werden und sind eine
für Rettung sowie Abseilen/Herausziehen zu­gelassene Befestigung. Die Schulter-Befesti­gungselemente sollen nicht als Absturzsiche­rung genutzt werden. Es wird empfohlen,
Schulter-Befestigungselemente in Verbindung
mit einer Schultertrage zu nutzen, in die ein
Spreizelement eingebaut ist, um die Schulter­riemen des Komplettgurtes voneinander ge­trennt zu halten.

14. Hintere Taille: Die Hintere-Taille-Befestigung
soll einzig und allein zur Fortbewegungs-Be­grenzung genutzt werden. Das Hintere-Taille­Befestigungselement soll nicht als Absturzsi­cherung genutzt werden. Unter keinen Umstän­den ist es zulässig, die Hintere-Taille-Befesti­gung zu einem anderen Zweck als dem der
Fortbewegungs-Begrenzung zu nutzen. Die
Hintere-Taille-Befestigung soll nur minimaler

Belastung durch die Taille des Nutzers ausge­setzt sein, sie soll niemals genutzt werden, um
das ganze Gewicht des Nutzers zu tragen.

15. Hüfte: Die Hüft-Befestigungselemente sollen
paarweise genutzt werden und sie sollen einzig
und allein zur Arbeitspositionierung genutzt
werden. Die Hüft-Befestigungselemente sollen
nicht als Absturzsicherung genutzt werden.
Hüft-Befestigungen werden oft von Baumpfle­gern, Versorgungsarbeitern, die an Masten
hochsteigen, und Bauarbeitern, die Beweh­rungsstahl zusammenbinden und an Scha­lungswänden klettern zur Arbeitspositionierung
genutzt. Nutzer werden davor gewarnt, Hüft­Befestigungselemente (oder irgendeinen ande­ren starren Punkt am Komplettgurt) zur Aufbe­wahrung des ungenutzten Endes eines Absturz­sicherungs-Klettersteigsets zu nutzen, da dies
eine Stolpergefahr darstellen kann, oder im
Falle eines mehrästigen Sets durch den unge­nutzten Teil des Sets eine ungünstige Belastung
auf den Komplettgurt und den Träger verursa­chen könnte.

16. Hängesitz: Die Hängesitz-Befestigungselemen­te sollen paarweise genutzt werden und sie
sollen einzig und allein zur Arbeitspositionie­rung genutzt werden. Die Hängesitz-Befesti­gungselemente sollen nicht als Absturzsiche­rung genutzt werden. Hängesitz-Befestigungen
werden oft für längere schwebende Tätigkeiten
genutzt, bei denen der Nutzer auf dem Hänge­sitz, der zwischen den beiden Befestigungsele­menten gebildet wird, sitzen kann. Ein Beispiel
dafür sind Fensterputzer großer Gebäude.

BENUTZERPRÜFUNG, PFLEGE UND LAGERUNG
DER AUSRÜSTUNG
Benutzer persönlicher Absturzsicherungssysteme
sollen zumindest alle Herstelleranweisungen be­züglich Prüfung, Pflege und Lagerung der Ausrüs­tung befolgen. Das Unternehmen des Benutzers
soll die Herstelleranweisungen aufheben und sie
allen Benutzern leicht zugänglich machen. Siehe
ANSI/ASSE Z359.2, Mindestanforderungen für ein
geplantes Absturzsicherungsprogramm bezüglich
Benutzerprüfung, Pflege und Lagerung der Ausrüs­tung.

1. Zusätzlich zu den Prüfanforderungen, die in den
Herstelleranweisungen dargelegt sind, soll die
Ausrüstung vor jeder Nutzung durch den Benut­zer und zusätzlich von einer kompetenten
Person, die jemand anderes als der Nutzer ist, in
Abständen von maximal einem Jahr, geprüft
werden auf:

- Fehlen oder Unleserlichkeit von Markierungen

- Fehlen von irgendwelchen Elementen, die sich auf

die Form, den Sitz oder die Funktion der Ausrüs­tung auswirken

- Hinweise auf Mängel oder Schäden an Metall-

Elementen, einschließlich Rissen, scharfen
Kanten, Verformung, Korrosion, chemischem An­griff, Überhitzung, Veränderung und übermäßi­gem Verschleiß.

- Hinweise auf Mängel oder Schäden an Gurten

oder Seilen, einschließlich Ausfransen, Aufsplei­ßen, Aufdrehen, Knicken, Verknoten, Verschnü­ren, gerissener oder herausgezogener Nähte,
übermäßiger Verlängerung, chemischem Angriff,
übermäßiger Verschmutzung, Abrieb, Verände-

rung, benötigter oder übermäßiger Schmierung,
übermäßiger Alterung und übermäßigem Ver­schleiß

2. Prüfkriterien für die Ausrüstung sollen durch das
Unternehmen des Nutzers festgelegt werden.
Solche Kriterien für die Ausrüstung sollen genau­so hoch oder höher als die Kriterien sein, die
entweder in dieser Norm oder den Herstelleran­weisungen festgelegt sind, in jedem Fall den
höheren der beiden.

3. Ergibt die Prüfung Mängel, Schäden oder unzu­reichende Pflege der Ausrüstung, soll die Ausrüs­tung dauerhaft aus dem Verkehr gezogen oder
durch ihren ursprünglichen Hersteller oder einen
durch ihn Bestimmten einer angemessenen kor­rektiven Wartung unterzogen werden, bevor sie
wieder in Betrieb genommen wird.

Pflege und Lagerung

1. Pflege und Lagerung der Ausrüstung soll durch
das Unternehmen des Nutzers gemäß den Her­stelleranweisungen durchgeführt werden. Einzig­artige Probleme, die aufgrund der Nutzungsbe­dingungen auftreten können, sollen dem Herstel­ler mitgeteilt werden.

2. Ausrüstung, die Pflege braucht oder für die
Pflege geplant ist, soll als „nicht verwendbar“
gekennzeichnet und außer Betrieb genommen
werden.

3. Ausrüstung soll so gelagert werden, dass Schä­den durch Umweltfaktoren wie Temperatur,
Licht, UV, übermäßige Feuchtigkeit, Öl, Chemi­kalien und deren Dämpfe oder andere schädi­gende Elemente vorgebeugt wird.

EN

Flex Pro and Flex Pro Plus
Fall arrest harness to EN 361, positioning har­ness to EN 358; sit harness to EN 813, full body
harness to ANSI/ASSE Z359.11-2014

INSTRUCTIONS FOR USAGE, SAFETY, LIFESPAN,
STORAGE AND CARE

This product is part of personal protective equipment
for protection (PPE) against falls from heights and
should be allocated to one individual.
These instructions for use contain important notes,
a control card and a proof of inspection (test book).
Before using this product, all documents must have
been read and their content understood. This docu­ment must be provided to the user by the retailer in
the respective country’s language and must be kept
with the equipment while it is in use.

INSTRUCTIONS FOR USE

These instructions must be carefully read and fol­lowed. This product especially manufactured for
working at great heights or depths does not release
users from the risk borne personally. Work and
sporting activities carried out at great heights or
depths are potentially dangerous. Errors and care­lessness can lead to serious injuries or even to
death. Experience is required in order to select the
correct equipment. Equipment may only be used by
trained and experienced persons or under instruc­tion and supervision. Users must be aware that poor
physical and/or mental health can jeopardise safety
under normal conditions and in emergencies. The
manufacturer cannot be held liable if the equipment
has been abused or used incorrectly. In all cases, the
users or the persons responsible bear the responsi-

bility and the risk. When using this product in the
areas of rescuing and personal protective equip­ment, we recommend that the relevant national
regulations be observed. Before using the equip­ment, the user must ensure that, in the event of
falling into the PPE-system, the person caught can
be rescued immediately, safely and effectively. Mo­tionless suspension in a harness may cause severe
injury and even death (suspension trauma)
Personal protection equipment products may only
be used to belay people.

Product specific notes

Fig. 1a/b designations of relevant elements:
A Sternal catch eye EN 361
B Dorsal catch eye EN 361
C Adjustable shoulder straps/Easy Glider buckle
D Lateral positioning harness eyes EN 358
E Tripel Lock buckle
F Removable leg cushion
G Fall indicator
H Elastic keepers
I Individual labelling field
J Bag for RFID (chip)
K Labelling
L gliding eye for climbing protection EN 361 + climb­ing ladder (as well as sit harness eye EN 813)
M equipment attachment loops for up to 25 kg
N equipment attachment loop for four (Edelrid) tool
bags (Fig. 11)

Flex Pro:
Concerning ergonomics and comfort the product
conforms to the requirements of EN 813.

Application to EN 813 Fig. 10c:

Flex Pro Plus:
The product conforms to the requirements of EN

813. Connection to the sit harness is made by means
of the ventral sit harness eye (L).

Application to EN 361 (Fig. 8a – e):

The harness is safely connected to a rescue or fall
arrest system at the catch eyes (A or A/2); the con­nectors employed (karabiners should withstand a
lateral force of ≥ 15 kN) must conform to EN 362 and
are fastened to the catch eyes (marked A or A/2).
When using the front catch eyes A/2 both eyes must
be attached to the connector conforming to EN 362.
Catch systems may be used with or without energy
absorbing elements. In case of a fall, the fall arrest
systems must reduce the fall arresting force to a
value that can be born by the human body (6 kN).
Only one fall arrest harness to EN 361 may be used
in each fall arrest system! Before using a fall arrest
system, ensure that sufficient free room for a fall
from the work position is available below the user.

Free room for fall below the user

The elongation (Hs) of the harness upon a fall load is
max. 27 cm. Observe the corresponding instructions
supplied with the lanyard (energy absorbing lan­yards, height securing devices, guided-type fall ar­resters on movable or stationary guide) as well as
those of other components that may be used.

Application to EN 361 + EN 353-1 (Fig. 10a – b):

The harness is securely connected to the guid­ed-type fall arrester with stationary guide (EN 353-1,
climbing protection guide) by means of the gliding
catch eye (A + climging ladder). Connect the harness
to a guided-type fall arrester with movable guide as
specified by the manufacturer of the fall arrest

system. Before using a fall arrest system, ensure that
sufficient free room for a fall from the work position
is available below the user.

Application to EN 358 (Fig. 10c):

Connectors of positioning systems must be fastened
to the lateral eyes (D). These eyes must be used for
positioning purposes only. The positioning system
must be kept well tensioned. The attachment point
must be positioned higher than the person´s hip and
the free-fall height must be limited to 0.5 m.

Fig. 2 Putting on of the harness

2a Aligning the harness to the shoulder cushion
2b – c Putting the harness on laterally (like a jacket)

Fig. 3a – d When closing the Triple Lock buckles on

the legs and the hip be sure to assign them correctly.
Note the marking! (Legs – left & right)

Fig. 4 Use of different buckle types
4a On TripleLock buckles flip the frame up to attach
it to the hook. To loosen the buckle, force the frame
into the buckle housing and lift the buckle up at the
same time.
4b To loosen EasyGlider buckles flip them up. To
close, pull the outbound webbing. Pull the covers
over the buckles upon closing.

Fig. 5 a – c Tightening the shoulder, leg and breast
straps

Fig. 5d Tightening the hip belt. The belt should be
adjusted so that a hand width air remains under­neath the belt.

Fig. 5e Positioning of the eye ((L) EN 361 + EN
353-1) centrally at the height of the navel.

Fig. 5 f – g Stowing the excess strapping in the strap
keeper

Fig. 6
6a The shoulder cushion should align flush with the

nape of the neck.

6b Shoulder cushion too low
6c – e Position of the textile hip joint

Fig. 9 Equipment attachment loops
9a Free positioning
9b Stowage for lanyards to EN 354, EN 355
9c Detach if the load exceeds 5 kg

Fig. 7 Upon adjustment but before using the harness

you should try being suspended in it for at least 5
minutes in the planned usage situation. The harness
must fit comfortably. When properly selected (Fig. 12
size table) and adjusted the suspension test must
not result in hindered breathing and/or pain. When
the harness has been applied, its metal parts should
not contact genitals or arm pits. Free suspension in
the harness must not lead to excessive arching of the
back, tensioning of the body, pressure on the geni­tals, loins or arm pits. Women’s lymphatic vessels of
the breast should not be constricted if at all possible.

ANCHOR POINT

In order to avoid high loads and swinging falls in the
event of a fall, anchor points for belay purposes must
always be as vertical as possible above the person to
be belayed. The lanyard/ anchor device from the
anchor point to the person secured should always be
kept as taut as possible. Slack ropes must be avoid­ed! The anchor point must be designed in such a way
that, when fixing the PPE, no effects can occur which
reduce the stability and it is not damaged during use.
Sharp edges, ridges and crushing can seriously

impair the stability. These should be covered, where
necessary, using suitable auxiliary equipment. The
anchor point and the anchoring must be able to with­stand the expected loads in a worst-case scenario.
Even if energy absorbers (to EN 355) are used, the
anchor points must be specified for a fall arresting
force of up to 10 kN, also refer to EN 795

When using a lanyard (fall arrest system), please note
that the maximum overall length of the lanyard in­cluding shock absorbers and connecting compo­nents must not exceed 2.0m.

SAFETY NOTICES

When combining this product with other compo­nents, the safety aspects of the products may
interfere with each other.
If this product is used in combination with other
components of a rescue/fall arrest system, users
must acquaint themselves with the enclosed rec­ommendations, notes and instructions for these
components prior to use and comply with them.
This equipment should only be used in connection
with par ts of personal protective equipment (PPE)
bearing the CE-symbol to protect individuals against
falls from heights.
If original components are modified or removed
from the product, its safety aspects may be restrict­ed. The equipment should not be modified in any
way or altered to allow attachment of additional
parts without the manufacturer’s written recom­mendation.
The equipment must be checked for possible
damage before and after each use. It must be
ensured that the equipment is serviceable and
fully functional. The equipment must be discarded
immediately if there is even the slightest doubt as
to its serviceability.

WARNING! The products must be kept away from
damaging environments. This includes contact with
abrasive and aggressive substances (e.g. acids
(battery acid!), alkalis, soldering water, oils, clean­ing agents), as well as extreme temperatures and
flying sparks.
In addition, sharp edges, wetness and especially ic­ing-up can diminish the stability of textiles.

CLIMATE REQUIREMENTS Fig. 12b

The permanent use temperature of the product (in
dry condition) ranges from approx. -20°C to +55°C.

LIFESPAN AND REPLACEMENT

The lifespan of the product mainly depends mainly
on the way and frequency in which it is used and
external influences.
Products made from synthetic fibre (polyamide, poly­ester, dyneema) are subject to a certain ageing pro­cess even if they are not used. This is caused by the
intensivity of UV-rays and environmental influences.

The maximum service life at optimum storage con­ditions (see item Storage) and with no use is 12 years.

The maximum service life (commercial/non-com­mercial use) assuming proper use, no visible signs of
wear, and at optimum storage conditions is 10 years.

PPE showing signs of wear must be replaced, for in­stance, if the edges of webbing and straps are dam­aged, if fibres have come off the webbing, if seams
are damaged or show signs of wear, or if the equip­ment has come in contact with chemicals. Watch out
for sharp burrs or signs of corrosion on metal parts
of the equipment.

In case of extreme use (extreme signs of wear), for

instance, upon strain by a fall or when damage is vis
ible, immediately remove the PPE from use and turn it
over to the manufacturer or a competent person for
inspection and/or repair; be sure to request a written
confirmation for the work done (Fig. 15).

Repairs may only be performed as outlined in the
instructions of the manufacturer.

INSPECTION

The product must be checked and, if necessary,
maintained whenever this is necessary but at least
yearly by the manufacturer, an expert or an autho­rised testing centre.
In the process, it must be ensured among other
things that the product labelling is legible.
When the maximum service life of 10 years has been
reached, the PPE must be removed from further use.

STORAGE, TRANSPORT AND CARE

Storage

Store in a cool, dry, dark place outside transport
containers. Avoid contact with chemicals (caution:
battery acid!) Store without mechanical stress
caused by jamming, pressure or tension.

Transport

The product must be kept away from direct sunlight,
chemicals, dirt and mechanical damage. For this
purpose, a protective bag or special storage and
transport containers should be used.

Cleaning Fig. 12a and 13

Clean soiled products in luke-warm water (if neces­sary, use pH-neutral soap). Rinse well. Dry at room
temperature, never use a tumble drier or dry close to
radiators! If required, halogen-free commercial disin­fectants may be used.

-

If required, hinges of metal parts may be oiled after
cleaning.

WARNING! Failure to follow these instructions
may endanger life!

Material:

- Polyamide

- Polyester

- Aluminium

- Steel

INFORMATION ON THE PRODUCT:

Manufacturer: EDELRID
Product designation: fall arrest harness to EN 361,
sit harness to EN 813, positioning harness to EN 358,
full body harness to ANSI/ASSE Z359.11
Model: Flex Pro/Flex Pro Plus

Size
Maximum user load

YYYY MM: Year and month of manufacture
Lot number: GV xxx xxxx
Identification: (to be entered by the user him/herself
if appropriate)
CE 0123: certification body monitoring the PPE pro­duction
i-Symbol: Warning notices and instructions must be
read and observed
Fall arrest harness to EN 361: Marking A and A/2
(A/2 + A/2 = A ): catch eye

Declaration of Conformity:

EDELRID GmbH & Co. KG herewith declares that the
article is in conformity with the applicable pertinent
requirements and regulations of the EU Directive
89/686 applicable until 20 April 2018 and of the EU
Regulation 2016/425 applicable as off 21 April

2018. The original declaration of conformity may be
downloaded from the following website:
http://www.edelrid.de/...

Remarks

Instructions for use: CE XXXX: Notified body respon­sible for issuing of the EC Type Approval Certificate
of the product.

Our products are manufactured with the utmost
care. However, should any of our products give cause
for a justified complaint, please advise us of the lot
number.

We reserve the right to make technical amendments.

ANSI additional information

- The Instructions for Use must be provided to the
user of this equipment.

- The Instructions for Use for each item of equipment
used in conjunction with this product must be fol­lowed.

- Rescue plan: You must have a rescue plan and the
means to rapidly implement it in case of difficulties
encountered while using this equipment.

- WARNING: when using multiple items of equip­ment, a dangerous situation can arise in which the
safety function of an item of equipment can be af­fected by the safety function of another item of
equipment.

- WARNING: chemicals, heat, corrosion and ultravio­let light can damage your harness. Contact Edelrid
if there is any doubt about the condition of this
product.

- Be vigilant when working near sources of electricity,
moving machinery or abrasive or sharp surfaces.

Appendix A – ANSI/ ASSE Z359.11

ANSI/ASSE Z359 Requirements for proper use and
maintenance of full body harnesses
Note: these are general requirements and informa­tion provided by ANSI/ASSE Z359; The manufactur­er of this equipment may impose more stringent re­strictions on the use of the products they manufac­ture, see the manufacturer’s instructions.

1. It is essential that the users of this type of equip­ment receive proper training and instruction, includ­ing detailed procedures for the safe use of such
equipment in their work application. ANSI/ASSE
Z359.2, minimum requirements for a managed fall
protection program, establishes guidelines and re­quirements for an employer’s managed fall protec­tion program, including policies, duties and training,
fall protection procedures, eliminating and con­trolling fall hazards, rescue procedures, incident in­vestigations and evaluating program effectiveness.

2. Correct fit of a full body harness is essential to
proper performance. Users must be trained to select
the size and maintain the fit of their full body har­ness.

3. Users must follow manufacturer’s instructions for
proper fit and sizing, paying particular attention to
ensure that buckles are connected and aligned cor­rectly, leg straps and shoulder straps are kept snug
at all times, chest straps are located in the middle
chest area, and leg straps are positioned and snug
to avoid contact with the genitalia should a fall occur.

4. Full body harnesses which meet ANSI/ASSE
Z359.11 are intended to be used with other compo­nents of a personal fall arrest system that limit max­imum arrest forces to 1800 pounds (8 kN) or less.

5. Suspension intolerance, also called suspension

trauma or orthostatic intolerance, is a serious condi­tion that can be controlled with good harness design,
prompt rescue, and post fall suspension relief devic­es. A conscious user may deploy a suspension relief
device allowing the user to remove tension from
around the legs, freeing blood flow, which can delay
the onset of suspension intolerance. An attachment
element extender is not intended to be attached di­rectly to an anchorage or anchorage connector for
fall arrest. An energy absorber must be used to limit
maximum arrest forces to 1800 pounds (8 kN). The
length of the attachment element extender may
affect free fall distances and free fall clearance cal­culations.

6. Full body harness (FBH) stretch, the amount the

FBH component of a personal fall arrest system will
stretch and deform during a fall, can contribute to
the overall elongation of the system in stopping a fall.
It is important to include the increase in fall distance
created by FBH stretch, as well as the FBH connector
length, the settling of the user’s body in the FBH, and
all other contributing factors when calculating total
clearance required for a particular fall arrest system.

7. When not in use, unused lanyard legs that are still

attached to a full body harness D-ring should not be
attached to a work positioning element or any other
structural element on the full body harness unless
deemed acceptable by the competent person and
manufacturer of the lanyard. This is especially im­portant when using some types of Y-style lanyards,
as some [dangerous shock] load may be transmitted
to the user through the unused lanyard leg if it is not
able to release from the harness. The lanyard parking
attachment is generally located in the sternal area to
help reduce tripping and entanglement hazards.

8. Loose ends of straps can get caught in machinery

or cause accidental disengagement of an adjuster.

All full body harnesses shall include keepers or other
components which serve to control the loose ends
of straps.

9. Due to the nature of soft loop connections, it is
recommended that soft loop attachments only be
used to connect with other soft loops or carabiners.
Snap hooks should not be used unless approved for
the application by the manufacturer. Sections 10-16
provide additional information concerning the loca­tion and use of various attachments that may be
provided on this FBH.

10. Dorsal
The dorsal attachment element shall be used as the
primary fall arrest attachment, unless the application
allows the use of an alternate attachment. The dorsal
attachment may also be used for travel restraint or
rescue. When supported by the dorsal attachment
during a fall, the design of the full body harness shall
direct load through the shoulder straps supporting
the user, and around the thighs. Supporting the user,
post fall, by the dorsal attachment will result in an
upright body position with a slight lean to the front
with some slight pressure to the lower chest. Consid­erations should be made when choosing a sliding
versus fixed dorsal attachment element. Sliding
dorsal attachments are generally easier to adjust to
different user sizes, and allow a more vertical rest
position post fall, but can increase FBH stretch.

11. Sternal
The sternal attachment may be used as an alterna­tive fall arrest attachment in applications where the
dorsal attachment is determined to be inappropriate
by a competent person, and where there is no
chance to fall in a direction other than feet first. Ac­cepted practical uses for a sternal attachment in­clude, but are not limited to, ladder climbing with a
guided type fall arrestor, ladder climbing with an
overhead self-retracting lifeline for fall arrest, work

positioning, and rope access. The sternal attach­ment may also be used for travel restraint or rescue.
When supported by the sternal attachment during a
fall, the design of the full body harness shall direct
load through the shoulder straps supporting the
user, and around the thighs. Supporting the user,
post fall, by the sternal attachment will result in
roughly a sitting or cradled body position with weight
concentrated on the thighs, buttocks and lower
back. Supporting the user during work positioning by
the sternal attachment will result in an approximate
upright body position. If the sternal attachment is
used for fall arrest, the competent person evaluating
the application should take measures to ensure that
a fall can only occur feet first. This may include lim­iting the allowable free fall distance. It may be possi­ble for a sternal attachment incorporated into an
adjustable style chest strap to cause the chest strap
to slide up and possibly choke the user during a fall,
extraction, suspension... The competent person
should consider full body harness models with a
fixed sternal attachment for these applications.

12. Frontal

The frontal attachment serves as a ladder climbing
connection for guided type fall arrestors where there
is no chance to fall in a direction other than feet first,
or may be used for work positioning. Supporting the
user, post fall or during work positioning, by the fron­tal attachment will result in a sitting body position,
with the upper torso upright, with weight concentrat­ed on the thighs and buttocks. When supported by
the frontal attachment, the design of the full body
harness shall direct load directly around the thighs
and under the buttocks by means of the sub-pelvic
strap. If the frontal attachment is used for fall arrest,
the competent person evaluating the application
should take measures to ensure that a fall can only
occur feet first. This may include limiting the allow-

able free fall distance.

13. Shoulder: The shoulder attachment elements
shall be used as a pair, and are an acceptable attach­ment for rescue, and entry/retrieval. The shoulder
attachment elements shall not be used for fall arrest.
It is recommended that the shoulder attachment el­ements be used in conjunction with a yoke which
incorporates a spreader element to keep the full
body harness shoulder straps separated.

14. Waist, rear: The waist, rear attachment shall be
used solely for travel restraint. The waist, rear attach­ment element shall not be used for fall arrest. Under
no circumstances is it acceptable to use the waist,
rear attachment for purposes other than travel re­straint. The waist, rear attachment shall only be
subjected to minimal loading through the waist of the
user, and shall never be used to support the full
weight of the user.

15. Hip: The hip attachment elements shall be used
as a pair, and shall be used solely for work position­ing. The hip attachment elements shall not be used
for fall arrest. Hip attachments are often used for
work positioning by arborists, utility workers climbing
poles, and construction workers tying rebar and
climbing on form walls. Users are cautioned against
using the hip attachment elements (or any other rigid
point on the full body harness) to store the unused
end of a fall arrest lanyard, as this may cause a trip­ping hazard, or, in the case of a multiple-leg lanyard,
could cause adverse loading to the full body harness
and the wearer through the unused portion of the
lanyard.

16. Suspension seat: The suspension seat attach­ment elements shall be used as a pair, and shall be
used solely for work positioning. The suspension
seat attachment elements shall not be used for fall
arrest. Suspension seat attachments are often used
for prolonged work activities where the user is sus-

pended, allowing the user to sit on the suspension
seat formed between the two attachment elements.
An example of this use would be window washers on
large buildings.

USER INSPECTION, MAINTENANCE AND STOR­AGE OF EQUIPMENT

Users of personal fall arrest systems shall, at a min­imum, comply with all manufacturer instructions re­garding the inspection, maintenance and storage of
the equipment. The user’s organization shall retain
the manufacturer’s instructions and make them
readily available to all users. See ANSI/ASSE
Z359.2, Minimum requirements for a managed fall
protection program regarding user inspection, main­tenance and storage of equipment.

1. In addition to the inspection requirements set

forth in the manufacturer’s instructions, the equip­ment shall be inspected by the user before each use
and, additionally, by a competent person, other than
the user, at interval of no more than one year for:

- absence or illegibility of markings

- absence of any elements affecting the equipment
form, fit or function

- evidence of defects in or damage to hardware ele­ments including cracks, sharp edges, deformation,
corrosion, chemical attack, excessive heating, al­teration and excessive wear

- evidence of defects in or damage to strap or ropes
including fraying, unsplicing, unlaying, kinking,
knotting, roping, broken or pulled stitches, exces­sive elongation, chemical attack, excessive soiling,
abrasion, alteration, needed or excessive lubrica­tion, excessive aging and excessive wear

2. Inspection criteria for the equipment shall be set

by the user’s organization. Such criteria for the
equipment shall equal or exceed the criteria estab-

lished by this standard or the manufacturer’s instruc­tions, whichever is greater.

3. When inspection reveals defects in, damage to, or
inadequate maintenance of equipment, the equip­ment shall be permanently removed from service or
undergo adequate corrective maintenance, by the
original equipment manufacturer or their designate,
before return to service.

Maintenance and storage

1. Maintenance and storage of equipment shall be
conducted by the user’s organization in accordance

FR

Flex Pro et Flex Pro Plus
Harnais antichute selon EN 361, harnais de main­tien selon EN 358 ; harnais cuissard selon
EN 813, harnais intégral selon ANSI/ASSE
Z359.11-2014

INFORMATIONS RELATIVES À L’UTILISATION, À
LA SÉCURITÉ, À LA DURÉE DE VIE, AU STOCKAGE
ET À L’ENTRETIEN

Ce produit fait partie d‘un équipement de sécurité
individuel destiné à la protection contre les chutes
de hauteur et doit être attribué à une seule personne.
Cette notice d’utilisation contient des informations
importantes qui doivent avoir été comprises avant
l’utilisation de ce produit. Ces documents doivent
être mis à la disposition de l’utilisateur par le reven­deur dans la langue du pays de destination et doivent
être conservés avec l’équipement pendant toute la
durée d’utilisation.

INFORMATIONS D’UTILISATION

Les informations d’utilisation suivantes doivent être
lues attentivement et observées à la lettre.

with the manufacturer’s instructions. Unique issues,
which may arise due to conditions of use, shall be
addressed with the manufacturer.

2. Equipment which is in need of, or scheduled for

maintenance shall be tagged as “unusable” and re­moved from service.

3. Equipment shall be stored in a manner as to pre-

clude damage from environmental factors such as
temperature, light, UV, excessive moisture, oil,
chemicals and their vapors or other degrading ele­ments.

Observez que l’utilisation de ce produit spéciale­ment conçu pour un travail en hauteur et en profon­deur ne dégage pas de la responsabilité personnelle
vis-à-vis des risques.
Tout travail et toute activité sportive en hauteur et en
profondeur comportent un risque. C’est ainsi qu’une
erreur et qu’un manque d’attention peuvent provo­quer de graves blessures ou être même mortels.
Choisir un bon équipement requiert de l’expérience.
Une analyse des dangers permettra de déterminer
l’équipement le plus convenable. Seules les per­sonnes formées et expérimentées sont autorisées à
exploiter ce matériel. Les autres personnes n’y sont
autorisées que si elles sont guidées et surveillées.
L’utilisateur devrait savoir qu’une mauvaise constitu­tion physique et/ou psychique peut influencer néga­tivement la sécurité et ce, aussi bien lors des utilisa­tions de routine qu’en cas d’urgence.
En cas d’abus et/ou d’application erronée, le fabri­cant décline toute responsabilité. La responsabilité
et le risque incombent toujours aux utilisateurs resp.
à la personne qui a délégué les activités.
De surcroît, nous recommandons aux utilisateurs de
ce produit de respecter la réglementation nationale

en vigueur.
Avant la mise en œuvre de l’équipement, l’utilisateur
doit vérifier la possibilité d’un sauvetage sûr, immé­diat et efficace en cas de chute d’une personne avec
ce système de protection personnelle.
Une suspension immobile dans le harnais peut en­traîner des blessures graves et provoquer le décès
de la personne (syndrome du harnais).
Les produits de protection personnelle sont destinés
et homologués exclusivement pour l’assurage de
personnes.

Informations spécifiques au produit

Fig. 1a/b Nomenclature des éléments importants :
A Anneau antichute sternal EN 361
B Anneau antichute dorsal EN 361
C Bandoulières réglables/boucle Easy Glider
D Anneaux latéraux du harnais de maintien EN 358
E Boucle Triple Lock
F Rembourrage amovible pour les jambes
G Indicateur de chute
H Arrimages élastiques
I Champ d’inscription individuel
J Pochette pour RFID (puce)
K Marquage

L Anneau coulissant d’assurage en ascension EN
361 + échelle d’escalade (et anneau du harnais cuis­sard EN 813)
M Sangles porte-matériel jusqu’à max. 25 kg
N Sangles porte-matériel pouvant suppor ter jusqu’à
quatre sacs à outils (Edelrid) (fig. 11)

Flex Pro :
Le produit répond aux exigences requises par la
norme EN 813 en matière d’ergonomie et de confort.

Utilisation conforme à la norme EN 813 fig. 10c :

Flex Pro Plus :
Le produit répond aux exigences requises par la
norme EN 813. Son intégration dans le harnais cuis­sard se fait au moyen de l’anneau du harnais cuis­sard (L).

Utilisation conforme à la norme EN 361 (fig. 8a – e)

Le harnais se raccorde de manière sûre à un sys­tème de sauvetage ou antichute au niveau des an­neaux antichute (A ou A/2), les dif férentes longes
individuelles éventuellement utilisées (mousque­tons, devraient résister à une charge transversale ≥
15 kN) doivent répondre à la norme EN 362 et se
fixent à ces anneaux antichute (marquage A ou A/2).
Lors de l’utilisation des anneaux antichute A/2
avant, les deux anneaux doivent toujours être utilisés
avec la longe conformément à la norme EN 362. Les
systèmes antichute peuvent être équipés ou non
d’éléments amortisseurs. En cas de chute, les sys­tèmes antichute doivent réduire les forces de choc
qui s’exercent jusqu’à une valeur tolérable pour le
corps (6 kN). Dans le cadre d’un système antichute,
un seul harnais antichute peut être utilisé conformé­ment à la norme EN 361 ! Avant d’utiliser un système
antichute, il faut s’assurer que le lieu de travail pré­sente un espace libre suffisant (en dessous de l’uti­lisateur).

Espace libre en dessous de l’utilisateur

L’allongement (Hs) du harnais après une charge due
à une chute est de 27 cm maximum. Les modes
d’emploi correspondants de la longe utilisée (longes
avec absorbeur d’énergie, antichutes à rappel auto­matique, antichutes mobiles sur support d’assurage
flexible ou fixe) et des autres composants éventuel­lement utilisés doivent être pris en compte.

Utilisation conforme à la norme EN 361 + EN
353-1 (fig. 10a – b) :

L’assemblage sûr avec l’antichute mobile sur support
d’assurage fixe (EN 353-1, équipements d’assurage
en ascension) se fait au moyen de l’anneau coulis­sant d’assurage en ascension (A + échelle d’esca­lade). L’assemblage avec l’antichute mobile sur
support d’assurage flexible se fait conformément
aux indications du fabricant de l’équipement anti­chute. Avant d’utiliser un système antichute, il faut
s’assurer que le lieu de travail présente un espace
libre suffisant (en dessous de l’utilisateur).

Utilisation conforme à la norme EN 358 (fig. 10c) :

Les longes du système de maintien doivent être
fixées au niveau des anneaux latéraux (D). Ces an­neaux doivent uniquement être utilisés dans un but
de maintien. Le système de maintien doit être tendu.
Le point d’ancrage doit se trouver au-dessus ou à
hauteur de la hanche et la hauteur de chute libre doit
être limitée à 0,5 m maximum.

Fig. 2 Mise en place du harnais
2a Alignement du harnais au niveau du rembourrage
pour l’épaule
2b – c Mise en place du harnais sur le côté (comme
une veste)

Fig. 3a – d Lors de la fermeture des boucles Triple
Lock au niveau des jambes et des hanches, veillez à
les attribuer correctement. Tenir compte du mar­quage (jambes – à gauche et à droite)

Fig. 4 Utilisation des types de boucles
4a Pour les boucles TripleLock, incliner la partie du

cadre vers le haut pour permettre la fixation par-des­sus le crochet. Pour défaire la boucle, le cadre mé­tallique qui dépasse doit être enfoncé dans le boîtier
de la boucle tout en soulevant la boucle.

4b Desserrer les boucles EasyGlider en les faisant
basculer vers le haut. Pour les refermer, tirer sur la
sangle sortante. Rabattre éventuellement les caches
sur la boucle.

Fig. 5 a – c Serrage des sangles au niveau des
épaules, des jambes et de la poitrine

Fig. 5d Serrer la ceinture abdominale. Le réglage
doit être effectué de façon à pouvoir passer une
main sous la sangle.

Fig. 5e Positionner l’anneau ((L) EN 361 + EN 353-1)
en le centrant à hauteur du nombril.

Fig. 5 f – g Rangement du surplus de sangle dans le
strap keeper

Fig. 6
6a Le rembourrage de l’épaule doit se trouver au

niveau de la naissance de la nuque.

6b Rembourrage d’épaule trop bas
6c – e Position de la hanche textile

Fig. 9 Sangles porte-matériel
9a Librement positionnables
9b Rangement pour longes conformes aux normes

EN 354, EN 355
9c Se desserrent en cas de charge de plus de 5 kg

Fig. 7 Après avoir effectué les réglages et avant d’uti­liser le harnais, un test de suspension d’au moins 5
minutes doit être effectué avec l’utilisation prévue.
Le port du harnais mis en place doit être confortable.
Si le choix et le réglage de la taille sont corrects,
aucun problème de respiration et/ou aucune dou­leur ne devraient survenir lors du test de suspension
(fig. 12 Tableau des tailles). Lors de la mise en place
du harnais, éviter que les ferrures ne se trouvent

dans la zone des appareils génitaux et sous les ais­selles. La suspension libre dans le harnais ne doit
pas entraîner de position cambrée excessive, d’hy­perextension ni exercer de pression sur les appareils
génitaux, les lombaires et dans la zone des aisselles.
Chez les femmes, les vaisseaux lymphatiques de la
poitrine doivent subir le moins de pression possible.

Point d’ancrage

Afin d’éviter des sollicitations élevées en cas de
chute et pour que la personne tombée ne balance
pas, les points d’ancrage doivent se situer dans une
ligne imaginaire verticale au-dessus de la personne
à sauver. La longe/dispositif d‘ancrage entre le point
d’ancrage et la personne secourue doit être tendue
le plus possible. Evitez dans tous les cas un brin
lâche! Le point d’ancrage doit exclure toute influence
négative sur la solidité lorsque l’équipement de pro­tection personnelle est fixée ainsi que l’endommage­ment lors de l’utilisation. Des bords vifs, des bavures
et des endroits d’écrasement peuvent nettement
réduire la solidité et doivent donc être recouverts, si
nécessaire, par des moyens appropriés.
Le point d’ancrage et l’ancrage doivent résister aux
sollicitations maxima possibles. En cas d’utilisation
d’absorbeurs (selon EN 355), les points d’ancrage
doivent être conçus pour des forces de chute de 10
kN, voir aussi la norme EN 795.

Si vous utilisez une longe (système antichute), veillez
à ne pas dépasser une longueur totale maximale de
2,0 m, y compris l’absorbeur d’énergie et la longe.

CONSIGNES DE SÉCURITÉ

Si vous combinez ce produit à d’autres com­posants, il y a risque imminent d’une influence
négative réciproque en termes de sécurité d’uti­lisation. Si ce produit est utilisé en liaison avec
d’autres composants d’un système d’assurage/de

sauvetage, l’utilisateur doit s’informer, avant la mise
en œuvre, des recommandations, informations
et instructions jointes aux composants et doit les
respecter à la lettre. La mise en œuvre devrait
se limiter à l’utilisation de composants dotés du
marquage CE pour les équipements de protection
personnelle (EPP) contre les chutes en hauteur.
Si les composants d’origine du produit ont été modi­fiés ou enlevés, les propriétés de sécurité peuvent
être restreintes en conséquence. L’équipement ne
devrait en aucune manière être modifié ni adapté
au montage de composants supplémentaires, sauf
si cela est autorisé par écrit par le fabricant.
Avant et après l’utilisation du produit, celui-ci doit
être contrôlé quant à des vices éventuels de même
que quant à son fonctionnel et sûr. Le produit doit
être éliminé immédiatement après la constatation
d’un manque de sécurité et ce, même s’il n’y a
qu’un moindre doute.

Attention! Les produits ne doivent pas être exposés
à des influences menaçantes. Excluez le contact
avec des substances caustiques et agressives (p.
ex.: acides, lessives, eau de brasage, huiles, net­toyants) et l’exposition aux températures extrêmes
et aux flammèches. De la même manière, les arêtes
vives, la moiteur et en particulier la gélification
peuvent menacer la solidité de produits textiles!

CLIMAT D’UTILISATION Fig 12b

La température d’utilisation permanente du produit
(à l’état sec) se situe entre env. –20°C et +55°C.

LONGÉVITÉ ET REMPLACEMENT

La longévité du produit dépend toujours du type
d’utilisation et de la fréquence de mise en oeuvre
mais aussi d’influences extérieures. Les produits fa­briqués à partir de fibres chimiques (polyamide,
polyester, dyneema) sont soumis à un certain vieillis-

sement, même sans être utilisés. Ce vieillissement
est surtout fonction de l’intensité des rayons ultra­violets mais aussi d’influences climatiques.

La durée de vie maximale dans des conditions de
stockage optimales (voir le point stockage) et sans
utilisation est de 12 ans.

La durée d’utilisation maximale (utilisation com­merciale/non commerciale) en cas d’utilisation
appropriée sans usure visible et dans des condi­tions de stockage optimales est de 10 ans.

En cas de traces d’usure, les produits EPI doivent
être systématiquement remplacés si les bordures
de la sangle sont par exemple endommagées ou
que les fibres de la sangle sont tirées, les détériora­tions/traces d’usure des coutures doivent être sur­veillées ou s’ils ont été en contact avec des produits
chimiques. Tenir compte des arêtes tranchantes et
des signes de corrosion des ferrures métalliques.

En cas d’utilisation extrême (signes d’usure
extrêmes) comme après une sollicitation due à
une chute ou en cas d’endommagement, l’EPI doit
être immédiatement retiré de la circulation et être
confié à une personne compétente ou au fabricant
en vue d’être contrôlé, avec la confirmation par
écrit de celui-ci ou de celle-ci, et/ou éventuelle­ment d’être réparé (fig. 15).

Les réparations peuvent uniquement être effec­tuées conformément aux méthodes indiquées par
le fabricant.

Contrôle

Le produit doit être examiné en fonction du taux
d’utilisation mais au moins une fois par an par

le fabricant, par un expert ou par un service de
contrôle agréé.
Si nécessaire, le produit doit être remis en état.
Le contrôle inclut aussi la bonne lisibilité des mar­quages sur le produit.
Après le dépassement de la durée d’utilisation de
10 ans indiquée ci-dessus, toute utilisation ulté­rieure de l’EPI doit être exclue.

RANGEMENT, TRANSPORT ET ENTRETIEN
Stockage

Stockez le produit au froid, au sec et protégé contre
la lumière du jour, hors des boîtes de transport.
Evitez tout contact avec des substances chimiques
(attention: acide d’accumulateurs!). Stockez les
produits en l’absence de sollicitations mécaniques
comme écrasement, pression ou traction.

Transport

Le produit doit être protégé contre un rayonne­ment solaire direct, les substances chimiques,
l’encrassement et les solli-citations mécaniques.
A cet effet, il doit être rangé dans un sachet de
protection ou dans des boîtes de rangement/
transport spéciales.

Nettoyage Fig 12a et 13

Les produits sales doivent être lavés à l’eau tiède (si
nécessaire avec un savon neutre). Bien rincer. Le
séchage doit avoir lieu à température ambiante et
jamais dans des sèche-linge ou à proximité de radia­teurs! La mise en oeuvre de désinfectants sans ha­logène du commerce est autorisée si nécessaire.
Le cas échéant, il faut huiler les articulations des
pièces métalliques après le nettoyage.

Attention! Si vous n’observez pas ce mode d’em­ploi, vous risquez des blessures mortelles!

Matières :

- Polyamide

- Polyester

- Aluminium

- Acier

MARQUAGES SUR LE PRODUIT:

Fabricant: EDELRID
Désignation du produit : Harnais antichute selon
EN 361, harnais cuissard selon EN 813, harnais de
maintien selon EN 358, harnais intégral selon ANSI/
ASSE Z359.11
Modèle : Flex Pro/Flex Pro Plus
Taille
Charge maximale de l’utilisateur

MM AAAA : Année et mois de fabrication
Numéro de lot: GV xxx xxxx
Identification : (à noter éventuellement par l’utilisa­teur)
CE 0123 : l’organisme de contrôle de la production
de l’EPI.
Symbole i: les informations d’avertissement et les
instructions d’utilisation doivent être lues et obser­vées
Harnais antichute selon EN 361 : Marquage A et A/2
(A/2 + A/2 = A ) : Anneau antichute

Déclaration de conformité :

EDELRID GmbH & Co. KG déclare par la présente
que cet article est conforme aux exigences fonda­mentales et aux réglementations correspondantes,
à savoir de la directive européenne 89/686 jusqu’au

20.04.2018 et du règlement européen 2016/425 à
compter du 21.04.2018. La déclaration de conformi­té originale peut être consultée à l’adresse suivante:
http://www.edelrid.de/...

Remarque :

Mode d’emploi : CE XXXX : organisme notifié com­pétent pour l’attestation d’examen CE de type du
produit.

Nos produits sont fabriqués avec le plus grand soin.
Si vous avez malgré tout une réclamation, veuillez
nous indiquer le numéro du lot de fabrication.

Sous réserve de modifications techniques.

Informations complémentaires ANSI

- Le mode d’emploi doit être remis à l’utilisateur de
cet équipement.

- Le mode d’emploi de chaque pièce d’équipement
utilisée en association avec ce produit doit être re­specté.

- Plan de sauvetage : Vous devez avoir un plan de
sauvetage et les moyens de le mettre en œuvre rap­idement en cas de difficultés rencontrées lors de
l’utilisation de cet équipement.

- AVERTISSEMENT : En cas d’utilisation de multiples
pièces d’équipement, une situation dangereuse lors
de laquelle la fonction de sécurité d’une pièce de
l’équipement peut être affectée par la fonction de
sécurité d’une autre pièce de l’équipement peut
survenir.

- AVERTISSEMENT : Les produits chimiques, la chal­eur, la corrosion et les rayons ultraviolets peuvent
endommager votre harnais. Contactez Edelrid en
cas de doutes concernant l’état de ce produit.

- Soyez prudent si vous travaillez à proximité de
sources de courant, de machines en mouvement ou
de surfaces abrasives ou tranchantes.

Annexe A – ANSI/ ASSE Z359.11
ANSI/ASSE Z359 Exigences requises pour l’utilisa­tion appropriée et l’entretien des harnais intégraux

Remarque : Il s’agit d’exigences et d’informations
générales fournies par ANSI/ASSE Z359. Il est pos­sible que le fabricant de cet équipement impose des
restrictions d’utilisation plus strictes pour les pro­duits qu’ils fabriquent, voir les consignes du fabri­cant.

1. Il est indispensable que les utilisateurs de ce type
d’équipement reçoivent une formation et des in­structions appropriées, y compris sur les procédures
détaillées à suivre pour l’utilisation sûre d’un équipe­ment de ce type dans le cadre de leur travail. ANSI/
ASSE Z359.2, exigences minimales requises pour un
programme de protection antichute géré, définit des
directives et des exigences pour un programme de
protection antichute géré par l’employeur, y compris
les directives, les obligations et la formation, les
procédures de prévention des chutes, l’élimination
et le contrôle des risques dus aux chutes, les
procédures de sauvetage, les enquêtes sur les inci­dents et l’évaluation de l’efficacité du programme.

2. Le réglage correct du harnais intégral est indis­pensable afin de garantir une performance
adéquate. Les utilisateurs doivent être formés pour
pouvoir sélectionner la taille et maintenir le réglage
de leur harnais intégral.

3. Les utilisateurs doivent respecter les consignes du
fabricant afin de garantir un réglage approprié et la
bonne taille et veiller tout particulièrement à ce que
les boucles soient connectées et alignées correcte­ment, les cuissardes et les sangles d’épaules soient
bien serrées en permanence, les sangles de poitrine
soient positionnées au centre de la poitrine et à ce
que les cuissardes soient positionnées et serrées de
façon à éviter tout contact avec les parties génitales
en cas de chute.

4. Les harnais intégraux qui répondent à la norme
ANSI/ASSE Z359.11 sont conçus pour être utilisés
avec d’autres composants de systèmes antichute
personnels qui limitent les forces d’arrêt maximales
à 8 kN (1800 livres) ou moins.

5. Le traumatisme de suspension, également appelé
syndrome du harnais ou intolérance orthostatique,
est une pathologie grave qui peut être contrôlée avec
un harnais de bonne qualité, un sauvetage rapide et
des dispositifs permettant d’atténuer les effets néga­tifs de la suspension après la chute. Un utilisateur
conscient peut utiliser un dispositif d’atténuation de
la suspension qui soulagera la tension au niveau des
jambes de l’utilisateur et favorisera la circulation
sanguine, retardant ainsi l’apparition du traumatisme
de suspension. Une rallonge de l’élément de fixation
ne doit pas être fixée directement à un ancrage ou
un connecteur d’ancrage pour la prévention des
chutes. Un absorbeur d’énergie peut être utilisé pour
limiter des forces d’arrêt maximales à 8 kN (1800
livres). La longueur de la rallonge de l’élément de
fixation peut influencer la hauteur de chute libre et
les calculs de la marge de chute libre.

6. L’extension du harnais intégral (FBH), c’est-à-dire
la dimension selon laquelle le composant FBH d’un
système antichute personnel peut s’allonger et se
déformer pendant une chute, peut entraîner un al­longement général du système lors de l’arrêt de la
chute. Lors du calcul de la marge totale requise pour
un système antichute personnel, il est important de
prendre en compte l’augmentation de la hauteur de
chute générée par l’extension du FBH, la longueur du
connecteur du FBH, le positionnement du corps de
l’utilisateur dans le FBH ainsi que tous les autres
facteurs déterminants.

7. Si elles ne sont pas utilisées, les longes inutilisées
qui sont encore fixées sur un harnais complet à

anneau en D ne doivent pas être fixées à un élément
de maintien au travail ou à un autre élément struc­turel sur le harnais intégral, sauf si cela est considéré
comme indispensable par la personne compétente
ou le fabricant de la longe. Ce point est particulière­ment important en cas d’utilisation de certains types
de longes en Y, étant donné que la charge [dangere­use du choc] peut être transmise à l’utilisateur par la
longe inutilisée s’il n’est pas possible de la retirer du
harnais. La fixation de la longe au repos se trouve
généralement dans la zone de la poitrine afin de
limiter les risques de trébuchement et d’enchevê­trement.

8. Les extrémités lâches des sangles peuvent se
coincer dans les machines ou entraîner le desser­rage involontaire d’un dispositif de réglage. Tous les
harnais intégraux doivent comprendre des attaches
ou d’autres composants permettant de contrôler les
extrémités lâches des sangles.

9. En raison de la nature des connexions à boucle
souples, il est recommandé de ne les utiliser que
pour les connecter à d’autres boucles souples ou à
des mousquetons. Des mousquetons ne doivent pas
être utilisés, sauf si cela est autorisé par le fabricant
pour cette application. Les points 10 à 16 fournissent
des informations détaillées sur l’emplacement et
l’utilisation de différentes fixations qui peuvent être
fournies pour ce FBH.

10. Dos
L’élément de fixation dorsal doit être utilisé en tant
que fixation principale du système antichute, sauf si
l’application permet l’utilisation d’une autre fixation.
La fixation dorsale peut également être utilisée pour
limiter le déplacement ou effectuer un sauvetage.
Lorsque l’utilisateur est supporté par la fixation dor­sale lors d’une chute, la construction du harnais in­tégral doit directement diriger la charge sur les san­gles des épaules qui supportent l’utilisateur, et

autour des cuisses. La fixation dorsale de l’utilisateur
conduit après la chute à une position du corps à la
verticale avec une légère inclinaison vers l’avant et
une légère pression sur le bas de la poitrine. Cer­taines considérations doivent être prises en compte
avant d’opter pour un élément de fixation dorsal
coulissant ou fixe. Les éléments de fixation dorsaux
coulissants sont généralement plus faciles à ajuster
pour différentes tailles d’utilisateur et permettent
une position de repos plus verticale après la chute,
mais elles peuvent augmenter l’extension du FBH.

11. Poitrine
La fixation au niveau de la poitrine peut être utilisée
comme alternative pour les systèmes antichute dans
les applications où la fixation dorsale est considérée
comme inappropriée par une personne compétente
et où il n’est pas possible de chuter dans une autre
direction qu’avec les pieds en premier. Les utilisa­tions pratiques autorisées pour une fixation au
niveau de la poitrine incluent, mais sans s’y limiter,
le fait de gravir une échelle avec un antichute mobile,
le fait de gravir une échelle avec un enrouleur à
rappel automatique au-dessus de la tête pour la pro­tection antichute, le maintien au travail et l’accès par
cordes. La fixation au niveau de la poitrine peut
également être utilisée pour limiter le déplacement
ou effectuer un sauvetage. Lorsque l’utilisateur est
supporté par la fixation au niveau de la poitrine lors
d’une chute, la construction du harnais intégral doit
directement diriger la charge vers les sangles des
épaules qui supportent l’utilisateur et autour des
cuisses. La fixation de l’utilisateur au niveau de la
poitrine conduit après la chute à un corps en position
assise ou repliée, sachant que le poids est concentré
sur les cuisses, les fesses et le bas du dos. Le posi­tionnement du travail de l’utilisateur avec la fixation
au niveau de la poitrine entraîne une posture pra­tiquement droite. Si la fixation au niveau de la

poitrine est utilisée pour prévenir une chute, la per­sonne compétente évaluant l’application devra pren­dre les mesures nécessaires afin de garantir que la
chute puisse uniquement avoir lieu avec les pieds en
premier. Ceci peut inclure la limitation de la hauteur
de chute libre autorisée. Pour une fixation au niveau
de la poitrine intégrée dans une sangle pectorale de
type réglable, il est possible que la sangle pectorale
remonte et étrangle l’utilisateur en cas de chute,
d’extraction, de suspension, etc. Pour ces types
d’utilisation, la personne compétente doit prendre
en considération les modèles de harnais intégraux
avec une fixation fixe au niveau de la poitrine.

12. Fixation frontale
La fixation frontale sert de connexion pour gravir une
échelle avec des systèmes antichute mobiles avec
lesquels il n’est pas possible de chuter dans une di­rection autre que les pieds en premier, ou elle peut
être utilisée pour le maintien au travail. La fixation
frontale de l’utilisateur conduit, après la chute ou
pendant le maintien au travail, à un corps en position
assise, avec le haut du torse à la verticale, sachant
que le poids est concentré sur les cuisses et sur les
fesses. Lorsque l’utilisateur est supporté par la fixa­tion frontale, la construction du harnais intégral doit
directement diriger la charge sur les cuisses et sous
les fesses au moyen de la sangle sous-fessière. Si la
fixation frontale est utilisée pour prévenir une chute,
la personne compétente évaluant l’application devra
prendre les mesures nécessaires afin de garantir que
la chute puisse uniquement avoir lieu avec les pieds
en premier. Ceci peut inclure la limitation de la hau­teur de chute libre autorisée.

13. Épaules
Les éléments de fixation au niveau des épaules
doivent être utilisés par paire et constituent une fix­ation autorisée pour le sauvetage ainsi que pour la
descente en rappel/l’extraction. Les éléments de
fixation au niveau des épaules ne doivent pas être

utilisés comme système antichute. Il est recom­mandé d’utiliser les éléments de fixation au niveau
des épaules en association avec des bretelles dans
lesquelles un élément d’écartement est intégré afin
de maintenir séparées les sangles des épaules du
harnais intégral.

14. Arrière de la taille
La fixation à l’arrière de la taille doit être uniquement
utilisée pour la limitation du déplacement. Les élé­ments de fixation à l’arrière de la taille ne doivent pas
être utilisés comme système antichute. Il n’est
aucun cas acceptable d’utiliser la fixation de la taille
arrière à des fins autres que la limitation du déplace­ment. La fixation de la taille arrière doit uniquement
être soumise à une charge minimale par la taille de
l’utilisateur et ne doit jamais être utilisée pour sup­porter le poids total de l’utilisateur.

15. Hanches
Les éléments de fixation au niveau des hanches
doivent être utilisés par paire et doivent être unique­ment utilisés pour le maintien au travail. Les élé­ments de fixation au niveau des hanches ne doivent
pas être utilisés comme système antichute. Les fix­ations au niveau des hanches sont souvent utilisées
pour le maintien au travail par des élagueurs, des
employés des ser vices publics qui doivent grimper
sur des poteaux et par des ouvriers du bâtiment qui
doivent assembler des barres d’armature et gravir
des parois de coffrage. Il est déconseiller aux utilisa­teurs d’utiliser les éléments de fixation au niveau des
hanches (ou tout autre point rigide sur le harnais in­tégral) pour ranger l’extrémité inutilisée d’une longe
de système antichute : cela peut présenter un risque
de trébuchement ou pourrait exercer, dans le cas
d’une longe multi-brins, une charge contraire sur le
harnais intégral et l’utilisateur par la partie inutilisée
de la longe.

16. Siège de suspension
Les éléments de fixation du siège de suspension

doivent être utilisés par paire et doivent être unique­ment utilisés pour le maintien au travail. Les élé­ments de fixation du siège de suspension ne doivent
pas être utilisés comme système antichute. Les fix­ations du siège de suspension sont souvent utilisées
pour des activités de travail prolongées lors des­quelles l’utilisateur est suspendu, permettant à l’util­isateur de s’asseoir sur le siège de suspension formé
entre les deux éléments de fixation. Exemple : les
laveurs de vitres de grands immeubles.

CONTRÔLE PAR L’UTILISATEUR, ENTRETIEN ET
STOCKAGE DE L’ÉQUIPEMENT
Les utilisateurs de systèmes antichute personnels
doivent respecter au minimum toutes les consignes
des fabricants concernant le contrôle, l’entretien et
le stockage de l’équipement. L’entreprise de l’utilisa­teur doit conserver les consignes du fabricant et y
donner facilement accès à tous les utilisateurs. Voir
ANSI/ASSE Z359.2, exigences minimales requises
pour un programme de protection antichute géré, en
ce qui concerne le contrôle par l’utilisateur, l’entre­tien et le stockage de l’équipement.

1. En plus des exigences de contrôle mentionnées
dans les instructions du fabricant, l’équipement doit
être contrôlé par l’utilisateur avant chaque utilisa­tion, ainsi que par une personne compétente autre
que l’utilisateur en respectant des intervalles d’en­tretien d’une durée maximale d’un an:

- absence ou illisibilité des marquages

- absence d’éléments affectant la forme, le réglage
ou le fonctionnement de l’équipement

- présence de défauts ou de dommages sur les élé­ments métalliques, y compris fissures, bords tran­chants, déformation, corrosion, attaque chimique,
chaleur excessive, altération et usure excessive

- présence de défauts ou de dommages sur les san-

gles ou les cordes, y compris l’effilochage, l’éclate­ment, l’entortillement, les plis, les nœuds, le ficelage,
les coutures fissurées ou arrachées, l’allongement
excessif, une attaque chimique, une salissure exces­sive, l’abrasion, l’altération, une lubrification requise
ou excessive, un vieillissement excessif et une usure
excessive.

2. Des critères de contrôle doivent être définis par
l’entreprise de l’utilisateur pour l’équipement. Ces
critères définis pour l’équipement doivent être simi­laires ou plus stricts que les critères définis par cette
norme ou dans les instructions du fabricant, mais
dans tous les cas ceux les plus stricts des deux.

3. Si le contrôle met en évidence des défauts, des
dommages ou un entretien inapproprié de l’équipe­ment, l’équipement devra être retiré de la circulation
ou être soumis à un entretien correctif approprié par
le fabricant d’origine de l’équipement ou une per­sonne désignée par celui-ci, avant d’être remis en
service.

Entretien et stockage

1. L’entretien et le stockage de l’équipement doivent
être effectués par l’entreprise de l’utilisateur con­formément aux consignes du fabricant. Des prob­lèmes spécifiques pouvant survenir à la suite de
certaines conditions d’utilisation doivent être com­muniqués au fabricant.

2. Les équipements qui ont besoin d’être entretenus
ou pour lesquels des travaux d’entretien sont pro­grammés doivent être étiquetés comme « inutilis­ables » et retirés de la circulation.

3. L’équipement doit être rangé de façon à éviter tout
endommagement dû à des facteurs environnemen­taux tels que la température, la lumière, les UV, une
humidité excessive, l’huile, les produits chimiques et
leurs vapeurs ainsi que d’autres éléments favorisant
sa dégradation.

NL

Flex Pro en Flex Pro Plus
Harnasgordel volgens EN 361, bevestigingsriem
volgens EN 358; Zitgordel volgens EN 813, li­chaamsgordel volgens ANSI/ASSE Z359.11-2014

AANWIJZINGEN VOOR HET GEBRUIK, DE VEILIG­HEID, LEVENSDUUR, OPSLAG EN VERZORGING

Dit product is onderdeel van een persoonlijke be­schermingsmiddelen (PBM) ter beveiliging tegen
vallen uit een hoogte en moet aan een persoon
worden toegewezen.
Deze gebruiksaanwijzing bevat belangrijke instruc­ties, een controlekaart en een verificatiebewijs (on­derzoeksrapport).
Voor het gebruik van dit product moeten alle docu­menten inhoudelijk zijn begrepen.
Deze informatie moet aan de gebruiker in de taal van
het be-stemmingsland door de wederverkoper ter
beschikking worden gesteld en dient tijdens de
gehele gebruiksduur bij de uitrusting te worden be­waard.

GEBRUIKSAANWIJZINGEN

De volgende gebruiksaanwijzingen dienen zorgvul­dig te worden gelezen en beslist in acht genomen te
worden. Het gebruik van dit speciaal voor het werken
op hoogtes en in dieptes vervaardigde product ver­lost u niet van het persoonlijk te dragen risico.
Werken en sport op hoogtes en in dieptes zijn poten­tieel gevaar-lijk. Fouten en onachtzaamheden
kunnen zware verwondingen en zelfs de dood tot
gevolg hebben. De juiste keuze van de uitrusting
vereist ervaring, het gebruik is alleen opgeleide en
ervaren personen of onder begeleiding en toezicht
toegestaan. De gebruiker dient zich ervan bewust te
zijn dat een niet geschikte lichamelijke en/of gees­telijke conditie in normale en noodgevallen afbreuk

aan de veiligheid kan doen. De fabrikant stelt zich
niet aansprakelijk in het geval van misbruik en/of
verkeerd gebruik. De verantwoordelijkheid en het
risico worden in alle gevallen door de gebruikers c.q.
de verantwoordelijken gedragen. Voor het gebruik
van dit product in de bereiken redden en PBM (per­soonlijke beschermingsmiddelen) raden wij aan de
overeenkomstige nationale regels in acht te nemen.
Vóór het gebruik van de uitrusting moet de gebruiker
garanderen dat in het geval van een val in het
PBM-systeem een onmiddellijk, zeker en effectief
redden van de opgevangen persoon kan plaats
hebben.
Bewegingsloos hangen in de gordel kan ernstig letsel
veroorzaken met mogelijk dodelijke afloop (hang­trauma).
PBM-producten zijn uitsluitend voor het zekeren van
personen toegelaten.

Productspecifieke informatie

Afb 1a/b Nomenclatuur van relevante elementen:
A Sternaal opvangoog EN 361
B Dorsaal opvangoog EN 361
C Verstelbare schouderbanden/Easy Glider gesp
D Zijdelingse bevestigingsriemogen EN 358
E Tripel Lock gesp
F Afneembare beenbeschermers
G Valindicator
H Elastische opbergruimten
I Individueel tekstveld
J Tas voor RFID (chip)
K Identificatie
L Glijdende klimbeschermingsoog EN 361 + ladder
(en zitgordeloog EN 813)
M Materiaallussen tot max. 25 kg
N Materiaallussen voor maximaal vier (Edelrid) ge-

reedschapstassen (afb. 11)

Flex Pro:
Het product voldoet met betrekking tot de ergono­mie en het comfort aan de eisen van EN 813.

Toepassing vlg. EN 813 afb. 10c:

Flex Pro Plus:
Het product voldoet aan de eisen van EN 813. De
opname in de zitgordel hiervoor vindt plaats via het
ventrale zitgordeloog (L).

Toepassing vlg. EN 361 (afb. 8a – e):

Het veilig verbinden van de gordel met een reddings­of valbeveiligingssysteem gebeurt met de opvango­gen (A of A/2), de evt. gebruikte afzonderlijke verbin­dingselementen (karabiners moeten bestand zijn
tegen een zijdelingse belasting ≥ 15 kN) moeten
voldoen aan EN 362 en worden aan deze (A- of
A/2-markering) bevestigd. Bij het gebruik van de
voorste opvangogen A/2 moeten altijd beide beves­tigingsogen met het verbindingsmiddel volgens EN
362 worden gebruikt. Valbeveiligingssystemen
kunnen met of zonder schokdempende elementen
worden uitgerust. De valbeveiligingssystemen
moeten tijdens een val de optredende botskrachten
reduceren tot een voor een lichaam aanvaardbaar
niveau (6 kN). In een opvangsysteem mag alleen een
harnasgordel volgens EN 361 worden gebruikt! Voor­afgaand aan het gebruik van een opvangsysteem
moet er voor worden gezorgd dat de vereiste vrije
valruimte op de werkplek onder de gebruiker wordt
gewaarborgd.

Vrije valruimte onder de gebruiker

De rek (Hs) van de gordel na een valbelasting be­draagt maximaal 27 cm. De bijbehorende gebruiks­aanwijzing voor het gebruikte verbindingsmiddel

(energieabsorberende verbindingsmiddelen, valbe­veiligers, meelopende opvanginrichtingen aan een
beweegbare of vaste geleider) en evt. andere ge­bruikte onderdelen moeten in acht worden geno­men.

Toepassing vlg. EN 361 + EN 353-1 (afb. 10a – b):

De veilige verbinding met de meelopende opvangin­richting aan vaste geleider (EN 353-1, klimbescher­mingsloper) vindt plaats via het glijdende opvangoog
(A + ladder). De verbinding met de meelopende op­vanginrichting aan beweegbare geleider vindt plaats
volgens de aanwijzingen van de fabrikant van de
opvanginrichting. Voorafgaand aan het gebruik van
een opvangsysteem moet ervoor worden gezorgd
dat de vereiste vrije valruimte op de werkplek onder
de gebruiker wordt gewaarborgd.

Toepassing vlg. EN 358 (afb. 10c):

Verbindingselementen van het bevestigingssysteem
moeten aan de laterale ogen (D) worden vastgezet.
Deze ogen mogen uitsluitend worden gebruikt voor
bevestigingsdoeleinden. Het bevestigingssysteem
moet worden aangehaald. Het aanslagpunt moet
zich boven of op heuphoogte bevinden en de vrije
valhoogte moet worden begrensd tot maximaal 0,5
m.

Afb. 2 Omdoen van de gordel

2a Uitlijnen van de gordel aan de schouderbekleding
2b – c Zijdelings omdoen van de gordel (zoals een

jas)

Afb. 3 Bij het sluiten van de Triple Lock gespen aan
de benen en heupen moet op een juiste toewijzing
worden gelet. Identificatie in acht nemen! (Benen –
Links & Rechts)

Afb. 3a – d Sluiten van de Triple Lock gespen

Afb. 4 Bediening van de gesptypen
4a Bij TripleLock-gespen moet het framegedeelte
voor het erin hangen over de haak naar boven
worden gekanteld. Om de gesp los te maken, wordt
het uitstekende metalen frame in de gespbehuizing
gedrukt, tegelijkertijd wordt de gesp opgetild.
4b EasyGlider-gespen worden naar boven gekanteld
om ze los te maken. Om te sluiten, aan de eruit lo­pende band trekken. Indien nodig, afdekkingen over
de gespen trekken.

Afb. 5 a – c Aanhalen van de schouder-, been- en
borstbanden

Afb. 5d Aanhalen van de heupgordel. De afstelling
moet zodanig worden gekozen dat één handbreedte
vrije ruimte onder de band wordt gewaarborgd.

Afb. 5e positioneren van het oog (L) EN 361 + EN
353-1) centraal ter hoogte van de navel.

Afb. 5 f – g Opbergen van de overtollige riem in de
riemhouder

Afb. 6
6a De schouderbekleding moet gelijk zijn met de

achterkant van de nek.

6b Schouderbekleding te laag
6c – e Positie van het heupgewricht van textiel

Afb. 9 Materiaallussen
9a vrij positioneerbaar
9b Opbergplaats voor verbindingsmiddelen volgens

EN 354, EN 355

9c Gaan los bij een last van meer dan 5 kg

Afb. 7 Na aanpassing en voorafgaand aan het ge-

bruik van de gordel moet een hangtest van ten
minste 5 minuten worden uitgevoerd in de beoogde
toepassing. De gordel moet comfortabel zitten bij
het dragen. De juiste maat en afstelling vooropge­steld, mag in de hangtest geen belemmering van de
ademhaling en/of pijn optreden (Afb. 12 Maattabel).
Bij het dragen van de gordel moeten beslagdelen
worden vermeden in het genitale gebied en onder de
oksels. Het vrij hangen in de gordel mag geen over­matige holle rug, overstrekken of druk op de genita­liën, lenden en oksels veroorzaken. Bij vrouwen
moeten de lymfevaten van de borst zo goed mogelijk
ontlast zijn.

Aanslagpunten
Om grote belastingen en kringelen bij een val te ver­mijden, moeten de aanslagpunten voor de zekering
altijd zo mogelijk loodrecht boven de te zekeren
persoon liggen. Het verbindingsmiddel/aanslagin­richting van het aanslagpunt naar de te zekeren
persoon moet altijd zo strak mogelijk worden gehou­den.
Slappe touwverbindingen moeten worden verme­den!
Het aanslagpunt moet zo opgesteld zijn dat bij het
vastzetten van de PBM (Persoonlijke beschermings­middelen tegen vallen) geen sterkteverminderende
invloeden kunnen optreden en dat die tijdens het
gebruik niet beschadigd wordt. Scherpe randen,
kammen en afklemmingen kunnen de vastheid sterk
beïnvloeden, eventueel moeten deze door geschikte
hulpmiddelen worden afgedekt.
Het aanslagpunt en de verankering moeten bestand
zijn tegen de in de meest ongunstige gevallen te ver­wachten belastingen. Ook bij het gebruik van scho­kabsorbers (volgens EN 355) moeten de aanslagpun­ten voor opvangkrachten van 10 kN worden gedi-

mensioneerd, zie ook EN 795.

Bij het gebruik van een verbindingsmiddel (op­vangsysteem) moet erop worden gelet, dat het ver­bindingsmiddel een maximale totale lengte van 2,0
m inclusief valbreker en verbindingselement niet
mag overschrijden.

VEILIGHEIDSAANWIJZINGEN

Bij de combinatie van dit product met andere
bestanddelen bestaat het gevaar dat de gebruiks­veiligheid van de tegenpartij wordt verminderd.
Wordt dit product in verbinding met andere
bestanddelen van een reddings-/opvangsysteem
gebruikt, moet de gebruiker zich voor het gebruik
informeren over de bijgevoegde aanbevelingen,
opmerkingen en instructies van deze bestanddelen
en zich hieraan houden.
Het gebruik mag principieel alleen plaats hebben
in verbinding met onderdelen met CE-kenmerk van
de persoonlijke beschermingsmiddelen (PBM) ter
bescherming tegen vallen uit een hoogte.
Als originele onderdelen van het product worden
veranderd of verwijderd, kunnen de veiligheid­seigenschappen daardoor wor-den beperkt. De
uitrusting mag op geen enkele manier, die niet door
de fabrikant schriftelijk is aanbevolen, worden ver­anderd of voor het monteren van extra onderdelen
worden aangepast.
Voor en na het gebruik dient het product op even­tuele bescha-digingen te worden gecontroleerd, de
bruikbare toestand en het juist functioneren moet
worden gegarandeerd. Het product moet onmid­dellijk worden uitgesorteerd als met betrekking
tot de gebruiksveiligheid ook maar de geringste
twijfel bestaat.

OPGELET! De producten mogen niet aan scha-

delijke invloeden worden blootgesteld. Daaronder
vallen het contact met etsende en agressieve
stoffen (b.v.: zuren, logen, soldeerwater, oliën,
reinigingsmiddelen) evenals extreme temperaturen
en wegspringende vonken.
Ook kunnen scherpe randen, vochtigheid en in
het bijzonder ijsvorming de vastheid van textielen
producten sterk negatief beïnvloeden!

Gebruiksklimaat Afb. 12b

De constante gebruikstemperatuur van het product
(in droge toestand) reikt van ca. -20°C t/m +55°C.

LEVENSDUUR EN VERVANGEN

De levensduur van het product is in principe afhan­kelijk van de wijze en frequentie van het gebruik
evenals invloeden van buitenaf.
Van chemische vezels gefabriceerde producten
(polyamide, polyester, dyneema) zijn ook zonder
gebruikt te worden aan een bepaalde veroudering
onderhevig, die vooral van de sterkte van ultraviolet­te straling evenals van klimatische milieu-invloeden
afhankelijk is.

De maximale levensduur onder optimale opslag­condities (zie de paragraaf Opslag) en zonder ge­bruik bedraagt 12 jaar.

De maximale gebruiksduur (commercieel/
niet-commercieel gebruik) bij correct gebruik zonder
zichtbare slijtage en optimale opslagcondities be­draagt 10 jaar.

In geval van slijtage moeten PBM-producten altijd
worden vervangen, bijv. als randen van de riem­band beschadigd en vezels uit de riem getrokken
zijn, beschadigingen/slijtageverschijnselen van
de naden zichtbaar zijn en er contact is geweest

met chemicaliën. Op scherpe bramen en corro­sieverschijnselen van metalen beslagdelen moet
worden gelet.

In geval van extreem gebruik (extreme slijtage) bijv.
na een valbelasting of bij beschadigingen moet
het PBM-product onmiddellijk uit gebruik worden
genomen en naar een deskundige of de fabrikant
ter controle met schriftelijke bevestiging hiervan
en/of evt. ter reparatie worden gestuurd (Afb.15).

Reparaties mogen alleen worden uitgevoerd vol­gens de door de fabrikant aangegeven procedure.

Controle

Het product moet indien nodig, echter tenminste
één keer per jaar door de fabrikant, een vakkundige
persoon of een toegelaten keuringsdienst worden
gecontroleerd en, indien nodig, onderhouden wor­den. Hierbij moet o.a. ook de leesbaarheid van de
productidentificatie worden gecontroleerd.
Na het overschrijden van de bovengenoemde
gebruiksduur van 10 jaar moet het PBM-product uit
gebruik worden genomen.

BEWAREN, TRANSPORTEREN EN
ONDERHOUDEN
Bewaren

Koel, droog en tegen daglicht beschermd, buiten
transport-bakken. Geen contact met chemicaliën
(opgelet: accuzuur!). Zonder mechanische knel-,
druk- of trekbelasting bewaren.

Transporteren

Het product dient tegen directe zonnenstralen,
chemicaliën, vuil en mechanische beschadiging te
worden beschermd. Daarvoor dient een bescher­mingszak of speciale opslag- en transportbakken

te worden gebruikt.

Reinigen Afb. 12a en 13

Vervuilde producten in handwarm water (indien
nodig met neutrale zeep) reinigen. Goed afspoelen.
Bij kamertemperatuur, nooit in de droger of dichtbij
verwarmingselementen drogen! In de handel ge­bruikelijke, niet halogeen bevattende desin-fecteer­middelen kunnen, indien gewenst, worden gebruikt.
Eventueel dienen scharnieren van metalen onderde­len na het reinigen te worden geolied.

Attentie: Bij het niet in acht nemen van deze
gebruiks-aanwijzing bestaat levensgevaar!

Materiaal:

- Polyamide

- Polyester

- Aluminium

- Staal

AANDUIDINGEN OP DE PRODUCT:

Fabrikant: EDELRID
Beschrijving van het product: Harnasgordel volgens
EN 361, zitgordel volgens EN 813, bevestigingsriem
volgens EN 358, lichaamsgordel volgens ANSI/
ASSE Z359.11
Model: Flex Pro/Flex Pro Plus
Grootte
Maximale gebruikerslast

YYYY MM: Jaar en maand van fabricage
Chargenummer: GV xxx xxxx
Identificatie: (evt. door de gebruiker zelf in te vullen)
CE 0123: de toezichthoudende instantie van de
PBM-productie.
i-symbool: de waarschuwingen en aanwijzingen
dienen te worden gelezen en in acht genomen te
worden

Harnasgordel volgens EN 361: Markering A en A/2
(A/2 + A/2 = A): Opvangoog

Verklaring van overeenstemming:

Hierbij verklaart EDELRID GmbH & Co. KG dat dit
artikel in overeenstemming is met de essentiële
eisen en de relevante voorschriften tot en met 20­04-2018 van de EU-richtlijn 89/686 en vanaf 21-04­2018 van de EU-richtlijn 2016/425. De oorspronke­lijke verklaring van overeenstemming kan onder de
volgende internetlink worden opgeroepen:
http://www.edelrid.de/...

Opmerking

Gebruiksaanwijzing: CE XXXX: Aangemelde instantie
die verantwoordelijk is voor de afgifte van de verkla­ring van EG-typeonderzoek van het product.

Onze producten worden met de grootste zorgvuldig­heid gefabriceerd. Indien er desondanks aanleiding
tot terechte bezwaren bestaat, vragen wij om vermel­ding van het charge-nummer.

Technische veranderingen voorbehouden.

ANSI gedetailleerde informatie

- De gebruiker van deze uitrusting moet een gebruik­saanwijzing ontvangen.

- De gebruiksaanwijzing voor elk uitrustingsstuk dat
in combinatie met dit product wordt gebruikt, moet
worden opgevolgd.

- Reddingsplan: Een reddingsplan en alle middelen
om dit snel uit te voeren in geval er problemen optre­den met het gebruik van deze uitrusting, moeten
aanwezig zijn.

- WAARSCHUWING: Als er meerdere uitrustingsstuk­ken worden gebruikt, kan er een gevaarlijke situatie
ontstaan waarin de veiligheidsfunctie van een uit-

rustingsstuk kan worden beïnvloed door de veilighe­idsfunctie van een ander uitrustingsstuk.

- WAARSCHUWING: Chemicaliën, hitte, corrosie en
ultraviolet licht kunnen uw klimharnas beschadigen.
Neem contact op met Edelrid als er onzekerheid
bestaat over de toestand van dit product.

- Blijf alert bij het werken in de buurt van voedings­bronnen, bewegende machines of ruwe of scherpe
oppervlakken.

Bijlage A – ANSI/ ASSE Z359.11
ANSI/ASSE Z359 Eisen voor het juiste gebruik en
onderhoud van complete gordels
Let op: Dit zijn algemene eisen en informatie die
worden voorgeschreven door ANSI/ASSE Z359. De
fabrikant van deze uitrusting kan strengere beperkin­gen opleggen aan het gebruik van zijn product, zie de
instructies van de fabrikant.

1. Het is van essentieel belang dat gebruikers van dit
soort uitrusting de juiste opleiding en instructies
krijgen, met inbegrip van gedetailleerde procedures
voor een veilig gebruik van een dergelijke uitrusting
op het werk. ANSI/ASSE Z359.2, Minimale eisen
voor een gepland valbeveiligingsprogramma, specifi­ceert richtlijnen en eisen voor een gepland valbeveil­igingsprogramma van een werkgever, inclusief richt­lijnen, verplichtingen en opleiding, valbeveiliging­sprocedures, eliminatie en beheersing van valrisi­co’s, reddingsprocedures, ongevallenonderzoek en
evaluatie van de effectiviteit van het programma.

2. Om een harnasgordel goed te laten functioneren,
moet deze goed passen. Gebruikers moeten worden
getraind in het kiezen van de maat van hun har­nasgordel en ervoor zorgen dat deze altijd goed zit.

3. De gebruiker moet de instructies van de fabrikant
voor de juiste maat en pasvorm opvolgen, waarbij er

vooral op moet worden gelet dat de gespen correct
zijn verbonden en uitgelijnd, dat de been- en schoud­erriemen altijd goed op hun plaats zitten, dat de
borstriemen zich in het middelste borstgebied bevin­den en dat de beenriemen zodanig zijn geplaatst en
zitten dat de geslachtsdelen bij een val niet worden
geraakt.

4. Harnasgordels die voldoen aan ANSI/ASSE
Z359.11, moeten worden gebruikt met andere com­ponenten van een persoonlijk valbeveiligingssys­teem die de maximale houdkrachten beperken tot
1800 pound (opmerking van de vertaler: dat is 816
kilogram) (8 kN) of minder.

5. Ophangingsintolerantie, ook wel hangtrauma of
orthostatische intolerantie genoemd, is een ernstige
aandoening die kan worden voorkomen door een
goede constructie van het klimharnas, onmiddellijke
redding en voorzieningen voor ophangingsontlasting
na een val. Een gebruiker die bij bewustzijn is, kan
een voorziening voor de ophangingsontlasting geb­ruiken, waardoor de spanning rond de benen van de
gebruiker wordt weggenomen, de doorbloeding weer
mogelijk wordt en daardoor het ontstaan van het
hangtrauma kan worden vertraagd. Een verlenging
van een bevestigingselement mag niet rechtstreeks
worden bevestigd aan een verankering of
ankerverbinding voor valbeveiliging. Houdkrachten
moet met een energie-absorberende voorziening
worden beperkt tot een maximum van 1800 pound
(opmerking van de vertaler: dat is 816 kilogram) (8
kN). De lengte van de verlenging van het bevestig­ingselement kan van invloed zijn op de vrije val­hoogte en de berekeningen van de vrije val-speling.

6. De rek van een harnasgordel, dat wil zeggen de
maat waarmee een persoonlijk valbeveiligingssys­teem tijdens een val kan rekken en vervormen, kan

bijdragen aan de algehele rek van het systeem bij het
opvangen van een val. Bij de berekening van de totale
val-speling voor een bepaald valbeveiligingssysteem
is het van belang rekening te houden met de toe­name van de valhoogte als gevolg van de rek van de
harnasgordel, de lengte van de harnasgor­del-verbinding, de plaats van het lichaam van de
gebruiker in de harnasgordel en alle andere factoren
die daaraan bijdragen.

7. Indien niet in gebruik, mogen ongebruikte klimsets
die nog aan de D-ring van de harnasgordel zijn beves­tigd, niet worden bevestigd aan enig werkhoud­ing-bepalend element of enig ander constructie-ele­ment van de harnasgordel, tenzij dit door de bevoeg­de persoon en de fabrikant van de set aanvaardbaar
wordt geacht. Dit is vooral belangrijk bij het gebruik
van sommige sets in Y-vorm, omdat de [gevaarlijke
schok-] belasting door de ongebruikte klimset
gedeeltelijk kan worden overgedragen op de gebrui­ker als de set niet kan loskomen van het klimharnas.
De rustbevestiging van de set bevindt zich in de regel
in de borstzone, om het gevaar voor struikelen en
verstrengeling te beperken.

8. Losse riemuiteinden kunnen verstrikt raken in
machines of leiden tot het onbedoeld loskoppelen
van een compensator. Alle harnasgordels moeten
vergrendelingsriemen of andere componenten
hebben, die dienen om de losse riemuiteinden te
controleren.

9. Vanwege de aard van zachte lusverbindingen is
het aan te raden deze alleen te gebruiken voor het
verbinden met andere zachte lussen of karabiners.
Karabijnhaken mogen niet worden gebruikt, tenzij de
fabrikant toestemming heeft gegeven voor het geb­ruik ervan. De delen 10-16 geven gedetailleerde in­formatie wat betreft de positie en het gebruik van
verschillende bevestigingen die ter beschikking

worden gesteld voor deze harnasgordel.

10. Rug
Het rug-bevestigingselement moet worden gebruikt
als belangrijkste bevestiging voor valbeveiliging,
tenzij de toepassing het gebruik toestaat van een
verwisselbare bevestiging. De rug-bevestiging kan
ook worden gebruikt voor voortbewegingsbeperking
of redding. Bij een val met rug-bevestiging moet de
constructie van de harnasgordel de belasting door
de schouderriemen leiden, die de gebruiker steunen,
en om de bovenbenen heen. De rug-bevestiging van
een gebruiker zal na een val tot een verticale li­chaamshouding leiden met een lichte kanteling naar
voren en een lichte druk op de onderkant van de
borst. De keuze tussen een verschuifbaar en een
vast rug-bevestigingselement moet zorgvuldig
worden gemaakt. Verschuifbare rug-bevestigingen
zijn meestal gemakkelijker aan te passen aan ver­schillende gebruikersgroottes en laten een meer
verticale rustpositie toe na een val, maar ze kunnen
de rek van de harnasgordel vergroten.

11. Borst
De borst-bevestiging kan worden gebruikt als alter­natieve bevestiging voor valbeveiliging voor toe­passingen waarbij een deskundig persoon vaststelt
dat de rug-bevestiging ongeschikt is en waarbij een
val in geen enkele andere richting mogelijk is dan
met de voeten naar voren. Toegestane praktische
toepassingen voor borst-bevestiging zijn onder
andere ladderbeklimming met geleide valbeveiliging,
ladderbeklimming met zelf-oprollende reddingslijn
boven het hoofd voor valbeveiliging, werkhoud­ing-bepaling en kabeltoegang. De borst-bevestiging
kan ook worden gebruikt voor voortbewegingsbep­erking of redding. Bij een val met borst-bevestiging
moet de constructie van de harnasgordel de belast­ing door de schouderriemen leiden, die de gebruiker
steunen, en om de bovenbenen heen. De

borst-bevestiging van een gebruiker zal na een val
ongeveer tot een zit- of wieg-houding leiden, waarbij
het gewicht zich concentreert op de bovenbenen, de
billen en de onderrug. Het werkhouding-bepaling van
de gebruiker door de borst-bevestiging zal tot een
nagenoeg verticale lichaamshouding leiden. Indien
de borst-bevestiging wordt gebruikt als valbeveilig­ing, moet de bevoegde persoon die het gebruik ervan
beoordeelt maatregelen nemen om er voor te zorgen
dat een val alleen kan plaatsvinden met de voeten
naar voren. Dit kan de beperking van de toegestane
vrije valhoogte omvatten. Een borstbevestiging die is
ingebouwd in een verstelbaar type borstriem, kan
ertoe leiden dat de borstriem naar boven schuift en
de gebruiker wurgt bij een val, bij het eruit trekken,
tijdens het hangen, enz. Voor deze toepassingen
moet de bevoegde persoon versies van de har­nasgordel met een vaste borst-bevestiging in over­weging nemen.

12. Frontaal
De frontale bevestiging dient als verbinding bij de
ladderbeklimming voor geleide valbeveiligingen waa­rbij een val in geen enkele andere richting mogelijk is
dan met de voeten naar voren, en daarnaast kan ze
worden gebruikt voor de werkhouding-bepaling. De
frontale bevestiging van een gebruiker zal na een val
of bij de werkhouding-bepaling leiden tot een zit­tende houding met verticaal bovenlichaam, waarbij
het gewicht zich concentreert op de bovenbenen en
de billen. Bij een val met frontale bevestiging moet
de constructie van de harnasgordel de belasting met
behulp van de heupriem rechtstreeks om de boven­benen heen en onder de billen leiden. Indien de
frontale bevestiging wordt gebruikt als valbeveiliging,
moet de bevoegde persoon die het gebruik er van
beoordeelt maatregelen nemen om er voor te zorgen
dat een val alleen kan plaatsvinden met de voeten
naar voren. Dit kan de beperking van de toegestane

vrije valhoogte omvatten.

13. Schouder
De schouder-bevestigingselementen moeten
worden gebruikt in paren en zijn goedgekeurd voor
redding en toegang/berging. De schouder-bevestig­ingselementen mogen niet worden gebruikt als val­beveiliging. We adviseren om schouder-bevestig­ingselementen te gebruiken in combinatie met een
schouderdrager waarin een spreidelement is inge­bouwd om de schouderriemen van de harnasgordel
uit elkaar te houden.

14. Achtertaille
De achtertaille-bevestiging mag uitsluitend worden
gebruikt voor voortbewegingsbeperking. Het achter­taille-bevestigingselement mag niet worden gebruikt
als valbeveiliging. Onder geen enkele omstandigheid
is het toegestaan om de achtertaille-bevestiging te
gebruiken voor een ander doeleinde dan voortbewe­gingsbeperking. De achtertaille-bevestiging mag
alleen worden onderworpen aan minimale belasting
door de taille van de gebruiker. Hij mag nooit worden
gebruikt om het volledige gewicht van de gebruiker
te dragen.

15. Heup
De heup-bevestigingselementen moeten worden
gebruikt in paren en ze mogen uitsluitend worden
gebruikt voor werkhouding-bepaling. De he­up-bevestigingselementen mogen niet worden geb­ruikt als valbeveiliging. Heup-bevestigingen worden
vaak gebruikt voor werkhouding-bepaling door
boomchirurgen, werknemers in de nutssector die
masten beklimmen en werknemers in de bouw die
staal vlechten en op bekistingswanden klimmen.
Gebruikers worden gewaarschuwd geen he­up-bevestigingselementen (of enig ander stijf punt
van de harnasgordel) te gebruiken om het ongebrui­kte uiteinde van een valbeveiligingsklimset op te
bergen, omdat dit struikelgevaar kan veroorzaken, of

in geval van een meervoudig vertakte set door het
ongebruikte deel van de set, een ongunstige belast­ing kan veroorzaken op de harnasgordel en de
drager.

16. Hangzitting
De hangzitting-bevestigingselementen moeten
worden gebruikt in paren en ze mogen uitsluitend
worden gebruikt voor werkhouding-bepaling. De
hangzitting-bevestigingselementen mogen niet
worden gebruikt als valbeveiliging.
Hangzitting-bevestigingen worden vaak gebruikt
voor langdurige, hangend uit te voeren werkzaam­heden, waarbij de gebruiker op de hangzitting kan
zitten die wordt gevormd tussen de twee bevestig­ingselementen. Een voorbeeld hiervan is glasbe­wassing bij grote gebouwen.

GEBRUIKERSINSPECTIE, ONDERHOUD EN OPSLAG
VAN UITRUSTING
Gebruikers van persoonlijke valbeveiligingssystemen
dienen ten minste alle instructies van de fabrikant
met betrekking tot het testen, het onderhoud en de
opslag van uitrusting op te volgen. De werkgever van
de gebruiker moet de instructies van de fabrikant
bewaren en gemakkelijk toegankelijk maken voor alle
gebruikers. Zie ANSI/ASSE Z359.2, minimum­voorschriften voor een gepland valbeveiligingspro­gramma met betrekking tot gebruikersinspectie,
onderhoud en opslag van uitrusting.

1. Naast de in de gebruiksaanwijzing van de fabrikant
vermelde beproevingseisen moet de uitrusting ten
minste om het jaar vóór elk gebruik door de gebrui­ker en bovendien door een bevoegde derde worden
gecontroleerd op:

- ontbreken of onleesbaarheid van markeringen

- ontbreken van elementen die de vorm, het vastzit­ten of de werking van de uitrusting beïnvloeden

- aanwijzingen voor gebreken of beschadigingen in
metalen onderdelen, inclusief scheuren, scherpe
randen, vervorming, corrosie, chemische aantasting,
oververhitting, verandering en overmatige slijtage.

- aanwijzingen voor gebreken of beschadigingen aan
riemen en kabels, inclusief rafelen, splitsen, open­draaien, knikken, knoopvorming, vastbinden, ges­cheurde of eruit getrokken naden, buitensporige rek,
chemische aantasting, overmatige verontreiniging,
schuren, verandering, benodigde of overmatige
smering, overmatige veroudering en overmatige sli­jtage

2. Beproevingscriteria voor de uitrusting moeten
worden vastgelegd door de werkgever van de gebrui­ker. Deze criteria moeten gelijk zijn aan of strenger
zijn dan de criteria die zijn vastgelegd in deze norm
of in de gebruiksaanwijzing van de fabrikant, waarbij
in elk geval moet worden voldaan aan de strengste
criteria.

3. Indien de test defecten, schade of onvoldoende
onderhoud van de uitrusting aan het licht brengt,

IT

Flex Pro e Flex Pro Plus
Imbracatura di arresto caduta sec. EN 361, cintu­ra di trattenuta sec. EN 358; imbracatura con
cosciali sec. EN 813, imbracatura completa sec.
ANSI/ASSE Z359.11-2014

INDICAZIONI PER L’USO, LA SICUREZZA, LA
DURATA, L’IMMAGAZZINAMENTO E LA PULIZIA

Questo prodotto fa parte di un dispositivo di prote­zione indivi-duale anticaduta (DPI) e va attribuito ad
una sola persona. Le presenti istruzioni per l’uso
contengono importanti informazioni nonché una
scheda di controllo ed un libretto di verifica. Prima di

moet deze permanent buiten gebruik worden gesteld
of door de oorspronkelijke fabrikant of een door de
fabrikant aangewezen derde worden onderworpen
aan correctief onderhoud voordat de uitrusting op­nieuw in gebruik wordt genomen.
Verzorging en opslag

1. Verzorging en opslag van de uitrusting moet door
de werkgever van de gebruiker volgens de gebruik­saanwijzing van de fabrikant worden uitgevoerd.
Unieke problemen die zich kunnen voordoen als
gevolg van de gebruiksvoorwaarden dienen te
worden gemeld aan de fabrikant.

2. Uitrusting die onderhoud nodig heeft of waarvoor
onderhoud gepland is, moet dan als “niet te gebrui­ken” worden gemarkeerd en buiten gebruik worden
gesteld.

3. Uitrusting moet zodanig worden opgeslagen dat
schade door omgevingsfactoren zoals temperatuur,
licht, UV, overmatige vochtigheid, olie, chemicaliën
en hun dampen of andere schadelijke elementen
wordt voorkomen.

utilizzare il prodotto la suddetta documentazione va
letta e capita. La presente documentazione va
messa a disposizione dell’utilizzatore da parte del
rivenditore nella rispettiva lingua del paese di desti­nazione e va conservata unitamente all’attrezzatura
durante l’intera durata d’uso.

INDICAZIONI PER L’USO

Leggere ed osservare attentamente le seguenti indi­cazioni per l’uso.
Questo prodotto, realizzato appositamente per i
lavori in altezza e in profondità, non dispensa l’utiliz­zatore dalla responsabilità personale per i rischi
connessi. I lavori e le attività sportive in altezza e in

profondità sono potenzialmente pericolosi. Errori e
distrazioni possono causare gravi lesioni, perfino
mortali. La scelta dell’equipaggiamento adatto ri­chiede esperienza in materia; l’utilizzo è consentito
esclusivamente a persone debitamente addestrate
ed esperte oppure sotto la guida e la sorveglianza di
un esperto. L’utilizzatore deve essere consapevole
del fatto che in caso di condizioni fisiche e/o psichi­che non idonee può essere compromessa la sicurez­za, sia in situazioni normali che in situazioni d’emer­genza. Il produttore declina ogni responsabilità per
uso improprio e/o scorretto. L’uso è interamente
sotto la responsabilità e a rischio dell’utilizzatore.
L’uso è interamente sotto la responsabilità e a rischio
dell’utilizzatore ovvero dei responsabili. Nel caso in
cui questo prodotto venga utilizzato per operazioni di
salvataggio o come DPI, raccomandiamo di osserva­re le norme e disposizioni nazionali vigenti in materia.
Prima di usare l’attrezzatura, l’utilizzatore deve assi­curarsi che, in caso di caduta nel sistema di protezio­ne individuale, si possa procedere ad un soccorso
immediato, sicuro ed efficace dell’infortunato.
La posizione immobile e sospesa nell‘imbracatura
può essere fonte di gravi lesioni fino alla morte
(trauma di sospensione)
I prodotti DPI sono omologati esclusivamente per
l’assicurazione di persone.

Note specifiche sul prodotto

Fig. 1a/b Distinta dei componenti importanti per la
sicurezza:
A Anello di arresto caduta sternale EN 361
B Anello di arresto caduta dorsale EN 361
C Spallacci regolabili/Fibbia Easy Glider
D Anelli di trattenuta laterali sec. EN 358
E Fibbia Tripel Lock
F Imbottiture cosciali staccabili
G Indicatore di caduta

H Sistemazioni elastiche
I Zona per scrittura individuale
J Taschina per RFID (chip)
K Marcatura
L Anello anticaduta scorrervole (anello a D) EN 361
+ scala (nonché anello su imbracatura con cosciali
EN 813)
M Fettucce portamateriale fino a max. 25 kg
N Fettucce portamateriale per un massimo di quat­tro toolbag (Edelrid) (fig. 11)

Flex Pro:
Riguardo all’ergonomia e al confort il prodotto corri­sponde ai requisiti della norma EN 813.

Impiego sec. norma EN 813 fig. 10c:

Flex Pro Plus:
Il prodotto corrisponde ai requisiti della norma EN

813. Il collegamento all’imbracatura con cosciali è da
realizzare sull’anello ventrale (L) dell’imbracatura
con cosciali.

Applicazione sec. EN 361 (Fig. 8a – e)

La connessione sicura dell’imbracatura ad un siste­ma di salvataggio o arresto caduta si fa per mezzo
degli anelli di arresto caduta (A o A/2), i singoli ele­menti connettori impiegati eventualmente a questo
scopo (i moschettoni devono resistere ad un carico
trasversale ≥ 15 kN) devono soddisfare le esigenze
della norma EN 362 e sono da fissare sugli anelli di
aggancio (marcatura A o A/2. Usando gli anelli di
arresto caduta anteriori A/2 è obbligatorio impiega­re ambidue gli anelli insieme agli elementi connetto­ri sec. EN 362. I sistemi di arresto caduta possono
essere con o senza assorbitori di energia. In caso di
caduta i sistemi di arresto caduta devono essere in
grado di ridurre le forze di arresto caduta al valore
sopportabile dal corpo umano (6 kN). Secondo

norma EN 361 è permesso agganciare una sola im­bracatura di arresto caduta su un sistema di arresto
caduta! Prima dell’impiego di un sistema di arresto
caduta è da verificare che al posto di lavoro lo spazio
di caduta disponibile al di sotto dell’utilizzatore sia
sufficiente.

Spazio di caduta libero necessario al di sotto
dell’utilizzatore

L’allungamento (Hs) dell’imbracatura come effetto di
un carico di caduta è uguale a 27 cm al massimo.
Sono da osservare le istruzioni per l’uso del mezzo
connettore impiegato (connettori assorbitori di ener­gia, attrezzi di sicura in quota, dispositivi anticaduta
guidati su linea di ancoraggio flessibile o rigida)
nonché le istruzioni di eventuali altri componenti
impiegati.

Impiego sec. norme EN 361 + EN 353-1 (fig.
10a – b):

Per il collegamento sicuro di un dispositivo anticadu­ta guidato su linea di ancoraggio rigida (EN 353-1,
dispositivi anticaduta di tipo guidato) è da usare l’a­nello scorrevole di arresto caduta (A + scala). Il col­legamento con il dispositivo anticaduta guidato su
linea di ancoraggio flessibile deve essere fatto se­condo le istruzioni fornite dal fabbricante del dispo­sitivo anticaduta. Prima dell’impiego di un sistema
di arresto caduta è da verificare che al posto di lavoro
lo spazio di caduta disponibile al di sotto dell’utilizza­tore sia sufficiente.

Impiego sec. norma EN 358 (fig. 10c):

Gli elementi connettori di sistemi di trattenuta sono
da fissare agli anelli laterali (D), Tali anelli laterali
devono essere impiegati unicamente a scopi di trat­tenuta. Il sistema di trattenuta deve essere teso. Il
punto di ancoraggio deve trovarsi al di sopra o a livel-

lo dei fianchi e la distanza di caduta dall’alto è da li­mitare a 0,5 m al massimo.

Fig. 2 Indossare l’imbracatura
2a Sistemare l’imbracatura afferrandola per l’imbot-

titura degli spallacci
2b – c Indossare l’imbracatura dai lati (come una
giacca)

Fig. 3a – d Chiudendo le fibbie Triple Lock a livello
delle gambe e dei fianchi, fare attenzione a far corri­spondere le parti delle fibbie che vanno insieme.
Attenersi alle marcature! (Gambe – destra & sinistra)

Fig. 4 Come regolare i diversi tipi di fibbia
4a Con le fibbie di tipo TripleLock, la parte „telaio“

deve essere ribaltata in alto al di sopra del gancetto
per poter essere agganciato. Per allentare la fibbia,
si spinge il telaio sporgente nell’incastellatura della
fibbia sollevando contemporaneamente la fibbia
stessa.
4b Fibbie di tipo EasyGlider sono da ribaltare in alto
per allentarle. La chiusura si fa tirando il capo della
fettuccia uscente. Eventualmente, tirare le protezioni
al di sopra delle fibbie.

Fig. 5 a – c Tendere le fettucce degli spallaci, dei
cosciali e quelle pettorali

Fig. 5d Tendere la cintura dell’imbracatura bassa.
Bisogna scegliere una regolazione tale da assicurare
ancora una distanza larga un palmo aorro la cintura.

Fig. 5e Come posizionare l’anello (L) EN 361 + EN
353-1): Centralizzato in altezza dell’ombelico.

Fig. 5 f – g Sistemare i capi delle fettucce nello strap
keeper

Fig. 6
6a L’imbottitura per le spalle dovrebbe essere posi-

zionata in modo che il bordo superiore sia a raso con
la linea inferiore della nucca.

6b Imbottitura in posizione troppo bassa
6c – e Posizione degli anelli con fettucce sui fianchi

Fig. 9 Fettucce portamateriale
9a da posizionare a scelta
9b Posto per elementi connettori sec. EN 354,

EN 355

9c Si staccano sotto un peso superiore a 5 kg

Fig. 7 Dopo la regolazione e prima di usare l’imbra-

catura, bisogna testare l’imbracatura nelle condizio­ni di previsto uso facendo un cosiddetto test di so­spensione della durata di almeno 5 minuti. L‘imbra­catura indossata deve risultare comoda (Fig. 12 Ta­bella delle taglie). Con il numero di taglia giusta e la
regolazione corretta non devono insorgere né diffi­coltà di respirazione né dolori durante il test di so­spensione. Con l’imbracatura indossata, le par ti
metalliche non devono essere posizionate nella zona
genitale e neanche sotto le ascelle. In posizione so­spesa nell’imbracatura, la schiena non deve risultare
eccessivamente inarcuata né iperestesa e non ci
deve essere pressione eccessiva agente su i genitali,
la zona lombare o le ascelle. Trattandosi di una
donna sospesa, i vasi linfatici del petto devono
essere esenti quanto possibile da ogni pressione.

Punto di ancoraggio

Per evitare forti sollecitazioni in caso di caduta, i
punti di anco-raggio per l’assicurazione devono
essere situati sempre sopra la posizione della perso­na da assicurare. Il anello cordino/dispositivo tra
punto di ancoraggio e persona assicurata va teso il
più possibile. Evitare laschi di corda! Il punto di an-

coraggio deve essere tale che, quando viene fissato
il DPI, non possano verificarsi circostanze che ne ri­ducono la resistenza e non venga danneggiato du­rante l’uso.
Superfici taglienti, spigoli o schiacciamenti possono
compro-mettere fortemente la resistenza del cordi­no. Qualora neces-sario, coprirli con mezzi adeguati.
Il punto di ancoraggio e l’ancoraggio stesso devono
poter resistere alla massima sollecitazione possibile
nel peggiore dei casi. Anche con l’impiego di assor­bitori di energia (sec. EN 355) i punti di ancoraggio
devono essere concepiti per una forza di arresto di
caduta di 10 kN, vedi anche EN 795.

In caso di utilizzo di un cordino (sistema anticaduta),
fare attenzione che il cordino non superi la lunghezza
totale massima consentita di 2,0 m, assorbitore d’e­nergia ed elementi di colle-gamento inclusi.

AVVERTENZE DI SICUREZZA

Se questo prodotto viene usato in combinazione
con altri componenti, c’è il pericolo che il funzio­namento sicuro di uno dei componenti interferisca
con il funzionamento in condizioni di sicurezza di un
altro componente.
Se il prodotto viene utilizzato in combinazione con
altri componenti di un sistema di soccorso o antica­duta, l’utilizzatore è tenuto a seguire le raccoman­dazioni per l’uso e le istruzioni di questi componenti
prima dell’uso.
Utilizzare il prodotto solo in combinazione con com­ponenti di Dispositivi di Protezione anticaduta (DPI)
provvisti di marcatura CE.
L’eventuale modifica o rimozione di componenti ori­ginali del prodotto può limitarne le caratteristiche
di sicurezza. Si raccomanda assolutamente di non
modificare o adeguare l’attrezzatura per aggiungervi
altri componenti se non esplicitamente consigliato

per iscritto dal fabbricante.
Controllare prima e dopo ogni utilizzo se il prodotto
presenta eventuali danneggiamenti. Assicurarsi che
l’attrezzatura sia in uno stato tale da garantirne il
corretto utilizzo e funzionamento. Il prodotto va scar­tato immediatamente se sussiste il minimo dubbio
sulle sue condizioni di sicurezza.

Attenzione! I prodotti non vanno esposte a condi­zioni dannose. Evitare p.es. il contatto con sostanze
corrosive e aggressive (come ad esempio: acidi,
basi, flussanti per saldatura, oli, detergenti) ed evi­tare l’esposizione alle alte temperature e le scintille.
Bordi taglienti, umidità ed in particolare gelo pos­sono compromettere fortemente la resistenza dei
prodotti tessili!

Temperatura d’utilizzo Fig. 12b

La temperatura d’utilizzo permanente del prodotto
(asciutto) va da circa –20°C a +55°C.

Durata e sostituzione

La durata di vita del prodotto dipende sostanzialmen­te dalla tipologia e dalla frequenza d’impiego nonché
da influssi esterni.
I prodotti in fibre sintetiche (poliammide) sono sog­getti, anche se non utilizzati, ad un certo invecchia­mento dovuto soprattutto all’intensità dei raggi ultra­violetti e agli influssi climatici.

La durata di vita massima in condizioni di conser­vazione ottimali (vedi punto conservazione) e senza
usare il prodotto è uguale a 12 anni.

La durata d’uso massima (uso industriale / non
industriale) con impiego professionale e senza visibi­li segni di usura in condizini di conservazione ottima­li è uguale a 10 anni.

Utilizzo frequente o a condizioni estreme, carico
in caduta

Per principio vanno immediatamente sostituiti tutti i
prodotti facenti parte dei DPI su cui ad esempio i
bordi delle fettucce sono danneggiati o sfilacciati o
anche se si possono constatare danni/segni di
usura sulle cuciture o se è avvenuto un contatto con
sostanze chimiche. Controllate anche che non ci
siano bave o bordi taglienti e neanche segni di cor­rosione su componenti metallici.

Con uso estremo (segni di usura estremi) come ad
esempio in seguito ad un carico di caduta o a pre­senza di danni, il prodotto DPI è da mettere immedia­tamente fuori uso e da mandare ad un professionale
o al fabbricante in vista di un esame con conferma
scritta dell’esame e/o eventualmente in vista di una
riparazione (fig. 15).

Delle riparazioni sono ammesse solo se conformi
alle procedure indicate dal fabbricante.

Verifica

Il prodotto va esaminato quando reputato necessa­rio o almeno una volta l’anno dal fabbricante, da una
persona competente oppure da un ente di controllo
autorizzato e sottoposta a manutenzione, qualora
necessario. Andrà inoltre verificata anche la leggi­bilità della marcatura del prodotto.
Trascorsa la s.c. durata d’uso di 10 anni il prodotto
DPI deve essere messo completamente fuori uso.

CONSERVAZIONE, TRASPORTO E PULIZIA
Immagazzinamento

Immagazzinare il prodotto in un luogo fresco e
asciutto, non esposto ai raggi solari e fuori da conte­nitori di trasporto. Evitare il contatto con sostanze
chimiche (attenzione: acido delle batterie!). Imma-

gazzinare il prodotto senza esporlo a sollecitazioni
meccaniche da schiacciamento, pressione o trazio­ne.

Trasporto

Proteggere il prodotto dai raggi diretti del sole, dalle
sostanze chimiche, dallo sporco e dai danneggia­menti meccanici.
Utilizzare a tal fine un sacchetto protettivo oppure
appositi contenitori di custodia e di trasporto.

Pulizia Fig. 12a e 13

Pulire i prodotti sporchi in acqua tiepida (se neces­sario anche con del sapone neutro). Sciacquare
bene. Non asciugare mai il prodotto in un’asciugatri­ce oppure vicino a termosifoni, bensì a temperatura
ambiente! Se necessario si possono usare anche dei
disinfettanti non alogeni comunemente disponibili in
commercio. Dopo la pulizia può rendersi necessario
lubrificare con olio i giunti dei componenti metallici.

Attenzione: la mancata osservanza delle presen­ti istruzioni per l’uso può comportare pericolo
di morte!

Materiale:

- Poliammide

- Poliestere

- Alluminio

- Acciaio

MARCATURE SUL PRODOTTO:

Fabbricante: EDELRID
Descrizione del prodotto: Imbracatura di arresto
caduta sec. norma EN 361, imbracatura con coscia­li sec. norma EN 813, cintura di trattenuta sec.
norma EN 358, imbracatura completa sec. norma
ANSI/ASSE Z359.11

Modello: Flex Pro/Flex Pro Plus
Taglia
Peso massimo dell‘utilizzatore

AAAA MM: Anno e mese di fabbricazione
Numero lotto: GV xxx xxxx
Identificazione: (dati inseribili da parte dell’utente
stesso)
CE 0123: organismo di controllo della produzione
DPI
Simbolo i: leggere e osser vare attentamente gli av­vertimenti e le istruzioni
Imbracatura di arresto caduta sec. EN 361:
Marcatura A e A/2 (A/2 + A/2 = A ): Anello di arre­sto caduta

Dichiarazione di conformità:

La ditta EDELRID GmbH & Co. KG dichiara che il
presente articolo è conforme ai requisiti essenziali e
alle prescrizioni rilevanti della direttiva CE 89/686
fino al 20.04.2018 e dal 21.04.2018 a quelli del re­golamento CE 2016/425. La dichiarazione di confor­mità in versione originale può essere scaricata tra­mite il link seguente:
http://www.edelrid.de/...

Nota:

Istruzioni per l’uso: CE XXXX: Organismo notificato
responsabile del rilascio del certificato d’esame CE
del tipo.

I nostri prodotti vengono realizzati con la massima
cura. Qualora uno dei nostri prodotti dovesse tutta­via dare motivo di giustificato reclamo si prega di
indicare il numero di lotto del prodotto.

Con riserva di modifiche tecniche.

Informazioni addizionali su ANSI

- Le istruzioni per l’uso devono essere consegnate
all’utilizzatore di questo equipaggiamento.

- Le istruzioni per l’uso di ogni componente di equi­paggiamento impiegato in combinazione con il pre­sente prodotto sono da osservare.

- Piano di soccorso: Devono essere disponibili un
piano di soccorso e tutti i mezzi atti a metterlo rapi­damente in atto in caso di difficoltà nell’uso di questo
equipaggiamento.

- AVVERTIMENTO: Se vengono usati più componenti
di equipaggiamento, può crearsi una situazione peri­colosa in cui la funzione di sicurezza di un compo­nente di equipaggiamento è alterata dalla funzione di
sicurezza di un altro componente di equipaggiamen­to.

- AVVERTIMENTO: Le sostanze chimiche, il calore, la
corrosione e la luce ultravioletta possono danneggi­are la vostra imbracatura. Mettetevi in contatto con
Edelrid, se avete delle incertezze riguardo allo stato
del presente prodotto.

- State attenti, se lavorate in vicinanza di fonti di en­ergia elettrica, di macchine mobili o di superfici
abrasive o taglienti.

Appendice A – ANSI/ ASSE Z359.11
ANSI/ASSE Z359 Requisiti di impiego e manutenzi­one corretti per le imbracature complete
Nota: Si tratta di requisiti e informazioni generali resi
disponibili dalla norma ANSI/ASSE Z359; Il fabbri­cante del presente equipaggiamento può definire
delle limitazioni più ristrette per l’uso del suo prodot­to, vedi istruzioni del fabbricante.

1. E’ indispensabile che gli utilizzatori di questo tipo
di equipaggiamento siano formati e istruiti in modo
adeguato, tra l’altro sulle procedure dettagliate da
applicare per l’impiego corretto di un tale equipag­giamento in ambito di lavoro. ANSI/ASSE Z359.2,

requisiti minimi di un programma gestito di prevenzi­one caduta, stabilisce delle linee guida e i requisiti
posti a un programma anticaduta gestito e previsto
dal datore di lavoro, ivi compresi regolamenti, obbli­ghi e formazione, procedure di assicurazioni contro
le cadute, eliminazione e controllo di pericoli di
caduta, procedure di salvataggio, indagini di infortuni
e valutazione dell’efficacia del programma.

2. Perché un’imbracatura completa possa funzion­are correttamente deve stare correttamente al
corpo. Gli utilizzatori devono essere addestrati nel
modo di scegliere la giusta taglia dell’imbracatura
completa e di fare sì che mantenga la sua forma
corretta.

3. Gli utilizzatori devono attenersi alle istruzioni del
fabbricante circa forma e taglia corrette e stare par­ticolarmente attenti che le fibbie siano collegate e
orientate correttamente, che i cosciali e le bretelle
stiano sempre ferme, che le cinture pettorali siano
posizionate nella zona centrale del petto e che i co­sciali siano posizionati e regolati tale da non toccare
i genitali in caso di caduta.

4. Imbracature complete che soddisfanno la norma
ANSI/ASSE Z359.11 sono previste per essere usati
insieme ad altri dispositivi personali di arresto caduta
che limitano le forze massime di trattenuta a 1800
libri (nota del traduttore: sono 816 kg) (8 kN) o a un
valore inferiore.

5. L’intolleranza di sospensione chiamata anche
trauma di sospensione o intolleranza ortostatica
costituisce uno stato severo del corpo che può
essere ben tenuto sotto controllo tramite un buon
design dell’imbracatura, il salvataggio immediato e
dispositivi di scarico del peso. Un utilizzatore cosci­ente può usare un dispositivo di scarico che di-

minuisce la tensione attorno alle gambe, permette la
circolazione del sangue ritardando in tal modo il so­pravvenire di un trauma di sospensione. Una prolun­ga di un elemento di fissaggio non deve essere fissa­ta direttamente a un ancoraggio o a un connettore
d’ancoraggio previsto per l’arresto di caduta. Un
assorbitore di energia deve essere impiegato per
limitare le forze di arresto a un massimo di 1800 libri
(nota del traduttore: sono 816 kg) (8 kN) o a un valore
inferiore. La lunghezza della prolunga dell’elemento
di fissaggio può incidere sui calcoli della distanza e
dello spazio libero che devono essere disponibili in
caduta libera.

6. L’allungamento di un’imbracatura completa
(“FBH”), cioè il valore dimensionale prevedibile
dell’allungamento e della deformazione del compo­nente dell’imbracatura di arresto caduta in caso di
caduta, può influire sull’allungamento totale del
sistema al momento dell’arresto della caduta. Nel
calcolo dello spazio libero disponibile in totale riferito
ad una specifica imbracatura di arresto caduta è
importante integrare in tale calcolo l’aumento dell’al­tezza di caduta dovuta all’estensione dell’imbracatu­ra completa, nonché la lunghezza del connettore
dell’imbracatura completa, la posizione dell’utilizza­tore nell’imbracatura e tutti gli altri fattori che ci
contribuiscono.

7. Se non sono in uso, i rami di corde/cordini non
impiegati al momento, ma ancora fissati all’anello D
dell’imbracatura completa non dovrebbero essere
fissati a un dispositivo di posizionamento sul lavoro
o ad un qualsiasi altro elemento strutturale dell’im­bracatura completa, salvo che una persona compe­tente e il fabbricante del set lo ritengano ammesso.
Questo è particolarmente importante per l’uso di
alcuni tipi di set di tipo Y, perché il pericoloso carico
[del colpo] può essere trasmesso all’utilizzatore at­traverso il cordino non impiegato se tale cordino non

può slegarsi dall’imbracatura. Il cordino/la corda
non in uso per il momento è normalmente fissato a
livello della zona pettorale per ovviare al rischio d’in­ciamparci o d’ingarbugliarsi.

8. Eventuali capi liberi possono impigliarsi nelle mac­chine o provocare lo stacco di un elemento stabiliz­zatore. Tutte le imbracature complete devono conte­nere mezzi di custodia da usare per i capi liberi.

9. A causa della natura di passanti morbidi si con­siglia impiegare tali passanti solo per collegarli con
altri passanti/fettucce morbidi o con connettori. I
moschettoni a scatto non dovranno essere impiega­ti a meno che il fabbricante autorizzi un tale uso. I
paragrafi 10-16 contengono informazioni dettagliate
sulla posizione e l’impiego di diversi fissaggi dis­ponibili per la presente imbracatura completa.

10. Dorsale
L’elemento di attacco dorsale è previsto per essere
impiegato come attacco principale di arresto caduta,
a meno che l’applicazione permetta l’impiego di un
attacco alternativo. L’attacco dorsale può anche
essere impiegato per limitare la progressione o per il
salvataggio. Durante una caduta con assicurazione
sull’attacco dorsale la costruzione dell’imbracatura
deve guidare il carico attraverso le parti dell’imbra­catura previste per sostenere l’utilizzatore, e intorno
ai cosciali. In seguito ad una caduta, supportando
l’utilizzatore il fissaggio sull’attacco dorsale provoca
la posizione eretta del corpo con una leggera in­clinazione in avanti e una leggera pressione sul petto
inferiore. La scelta tra un elemento di attacco dor­sale fisso e uno scorrevole è da fare con considerazi­one di tutti i fattori. Gli elementi d’attacco dorsale
scorrevoli normalmente possono essere adattati con
più facilità a utenti di diverse altezze fisiche e permet­tono una posizione più verticale dopo la caduta, ma
possono ingrandire l’allungamento dell’imbracatura
completa.

11. Sternale
L’elemento di attacco sternale può essere impiegato
come attacco alternativo di arresto caduta in quei
casi in cui l’attacco dorsale è definito essere inade­guato da una persona competente e in cui l’unica
direzione di caduta possibile è quella con i piedi in
avanti. Fanno parte degli usi accettati dell’attacco
sternale, ma non sono limitati a questi, la salita su/
con scala con un dispositivo di arresto caduta guida­to, la salita su/con scala con linea di ancoraggio
retrattile in automatico disposta al di sopra della
testa per l’arresto di caduta, posizionamento sul
lavoro e accesso con cordino. L’attacco sternale può
anche essere impiegato per limitare la progressione
o per il salvataggio. Durante una caduta con assicu­razione sull’attacco sternale la costruzione dell’im­bracatura deve guidare il carico attraverso le
bretelle/cinture previste per sostenere l’utilizzatore,
e intorno ai cosciali. In seguito ad una caduta, il sup­porto dell’utilizzatore tramite l’attacco sternale
provoca una posizione pressoché seduta o accocco­lata del corpo in cui il peso è concentrato sulle
cosce, le natiche e la parte inferiore della schiena. Il
supporto dell’utilizzatore tramite l’attacco sternale
durante il posizionamento sul lavoro provoca una
posizione approssimativamente eretta del corpo. Se
l’attacco sternale è impiegato per fermare una
caduta la persona competente che valuta l’applica­zione deve attuare le misure necessarie per assicu­rare che la caduta può avvenire solamente con i piedi
in avanti orientati verso il basso. Questo può signifi­care che la distanza di caduta libera è da limitare.
Può succedere che l’uso dell’attacco sternale su una
cintura pettorale regolabile faccia slittare verso l’alto
l’imbracatura pettorale con conseguente pericolo di
strangolamento dell’utilizzatore durante la caduta,
con estrazione dalla o sospensione nell’imbracatura.
Per queste applicazioni, la persona competente

dovrebbe considerare l’uso di una versione d’imbra­catura completa dotata di un attacco sternale in un
punto fisso dell’imbracatura.

12. Frontale
L’attacco frontale usato per la salita con/su scala
serve da collegamento per quei tipi guidati delle as­sicurazioni contro la caduta in cui l’unica direzione di
caduta possibile è quella con i piedi in avanti orien­tati verso il basso, o può essere impiegata per il po­sizionamento sul lavoro. In seguito ad una caduta o
durante il posizionamento sul lavoro, il supporto
dell’utilizzatore tramite l’attacco frontale provoca la
posizione seduta del corpo con il busto eretto e con­centrazione del peso sulle cosce e le natiche. Duran­te una caduta con assicurazione frontale la costruz­ione dell’imbracatura deve guidare il carico attra­verso la cintura sotto-pelvica direttamente fino intor­no ai cosciali e sotto le natiche. Se l’attacco frontale
è impiegato come dispositivo di arresto caduta, la
persona competente che valuta l’applicazione deve
attuare le misure necessarie per assicurare che la
caduta può avvenire solamente con i piedi in avanti
orientati verso il basso. Questo può significare che la
distanza di caduta libera è da limitare.

13. Spalle
Gli elementi di attacco a livello delle spalle sono da
impiegare in coppia e costituiscono un fissaggio
ammesso per il salvataggio e per fare scendere ed
estrarre la persona. Questi attacchi non possono
essere impiegati come dispositivo di arresto caduta.
Per l’utilizzo, si raccomanda di combinare gli attacchi
a livello delle spalle con un rinforzo/sprone integrato
di un elemento per divaricare le bretelle dell’imbra­catura completa.

14. Vita posteriore
L’attacco alla vita posteriore può essere impiegato
unicamente come limitazione di progressione. L’at-

tacco alla vita posteriore non può essere utilizzato
come dispositivo di arresto di caduta. In nessun caso
è ammesso l’impiego dell’attacco posteriore a livello
della vita per impieghi diversi dalla limitazione di pro­gressione. Tale attacco alla vita posteriore può reg­gere solo un carico minimo dell’utilizzatore, non è
mai utilizzabile per supportare il peso completo
dell’utilizzatore.

15. Fianco
Gli elementi di attacco in altezza dei fianchi sono da
impiegare in coppia e devono essere utilizzati unica­mente per il posizionamento sul lavoro. Gli attacchi
ai fianchi non possono servire da elementi di arresto
caduta. Questo tipo di attacchi spesso è utilizzato da
arboristi, operai di manutenzione dell’erogazione di
energia che devono salire i pali, e da operai di mon­taggio et assemblaggio di ferri di armatura dove
servono da posizionamento sul lavoro. Avvertimento:
Gli utilizzatori non devono usare questi elementi di
attacco in altezza dei fianchi (o un qualsiasi altro
punto fisso dell’imbracatura completa) per custodire
il capo libero di un cordino di arresto caduta perché
un tale uso potrebbe causare un rischio d’inciampa­mento o – se si tratta di un cordino a più rami – il
rischio di carico agente sull’imbracatura completa e
con ciò sull’utilizzatore attraverso il ramo non utiliz­zato del cordino.

16. Sedile sospeso
Gli attacchi per la sospensione in posizione seduta
devono essere impiegati in coppia e possono servire
unicamente al posizionamento sul lavoro. Tali ele­menti di sospensione in posizione seduta non
devono essere impiegati come attacchi per l’arresto
di caduta.
Gli attacchi di sedili sospesi sono spesso utilizzati
per lavori prolungati in posizione sospesa in cui l’uti­lizzatore può rimanere seduto sul sedile formato tra
gli elementi di attacco. Un esempio sono i posti di

lavoro degli operai lavavetri di grandi edifici.

ISPEZIONE; MANUTENZIONE E CONSERVAZIONE
DELL’EQUIPAGGIAMENTO DA PARTE DELL’UTILIZ­ZATORE
Gli utilizzatori di sistemi di arresto caduta individuali
devono almeno osservare tutte le istruzioni del fab­bricante circa il controllo, la manutenzione e la con­servazione dell’equipaggiamento. L’organizzazione
di cui fa parte l’utilizzatore deve conser vare le istruz­ioni del fabbricante e metterle a disposizione di tutti
gli utilizzatori. Vedi ANSI/ASSE Z359.2, requisiti
minimi di un programma gestito di prevenzione di
caduta riguardo al controllo, alla manutenzione e alla
conservazione dell’equipaggiamento.

1. In aggiunta alle esigenze di controllo specificate
nelle istruzioni del fabbricante, l’equipaggiamento è
da controllare dall’utilizzatore prima di ogni impiego
e in più da una persona diversa dall’utilizzatore ad
intervalli regolari di al massimo un anno in vista di:

- mancanza o illeggibilità di marcature

- mancanza di qualsiasi elemento importante per la
forma, l’aderenza al corpo o la funzione dell’equipag­giamento

- segni che fanno sospettare la presenza di difetti o
danni su componenti metallici, quali ad es. cricche,
spigoli vivi, deformazione, corrosione, attacchi
chimici . surriscaldamento, altra alterazione e usura
eccessiva.

- Segni di difetti o danni su cuciture o corde/cordini,
ivi inclusi gli sfilamenti, stacchi di strati, piegature,
formazione di nodi o di cordoni, cuciture rotte o in­terrotte, allungamento eccessivo, segni di danni da
sostanze chimiche, sporcizia eccessiva, usura, alter­azioni, lubrificazione mancante o eccessiva, invec­chiamento eccessivo e usura eccessiva.

2. I criteri di controllo dell’equipaggiamento devono
essere definiti dall’organizzazione di cui fa parte l’uti­lizzatore. Tali criteri da applicare al controllo dell’eq­uipaggiamento devono essere della stessa severità o
di severità superiore ai criteri stabiliti da questa
normativa o dalle istruzioni del fabbricante e in ogni
caso con applicazione dei criteri più severi tra queste
possibilità.

3. Se dal controllo risultano difetti, manchi o ma­nutenzione insufficiente dell’equipaggiamento, l’eq­uipaggiamento è da mettere definitivamente fuori
uso o assoggettato ad una manutenzione appropria­ta da effettuare dal fabbricante originale o da una
persona designata da quest’ultimo prima di essere
messo nuovamente in servizio.
Manutenzione e conservazione

ES

Flex Pro y Flex Pro Plus
Correa de retención según la norma EN 361,
correa según la norma EN 358; Correa de asiento
según EN 813, correa de cuerpo completo según
ANSI/ASSE Z359.11-2014

INSTRUCCIONES DE USO, SEGURIDAD, VIDA
ÚTIL, ALMACENAMIENTO Y MANTENIMIENTO

Este producto forma parte de un equipo de protec­ción individual contra caídas (EPI) desde la altura y
se debería asignar a una persona. Las presentes
instrucciones de uso contienen consejos importan­tes, una tarjeta de control y un certificado de inspec­ción (libro). Antes de utilizar este producto, debe
entenderse el contenido de toda la documentación.
Esta documentación debe ser puesta a disposición
del usuario por el vendedor final en el idioma del país
de destino y se tiene que conservar junto con el
equipo durante toda la vida útil.

1. La manutenzione e la conservazione dell’equipag­giamento è da eseguire dall’organizzazione di cui fa
parte l’utilizzatore e ciò secondo le istruzioni del
fabbricante. Problemi di natura eccezionale che pos­sono insorgere in base alle condizioni d’uso sono da
comunicare al fabbricante.

2. Un equipaggiamento che richiede manutenzione
e per la quale è pianificata la manutenzione, è da
contrassegnare con la dicitura “non utilizzabile” e da
mettere fuori uso.

3. L’equipaggiamento è da conservare in modo che
danneggiamenti dovuti a fattori ambientali come la
luce, i raggi ultravioletti, l’umidità eccessiva, l’olio, le
sostanze chimiche e i loro vapori o altri fattori dan­neggianti siano esclusi.

INDICACIONES DE USO

Las siguientes indicaciones de uso tienen que leerse
detenidamente y observarse estrictamente.
Cuando se usa este producto especialmente diseña­do para los trabajos en alturas y profundidades, el
usuario no queda eximido de riesgos personales que
la actividad pueda comportar.
Las actividades y los deportes practicados en alturas
y profundidades son potencialmente peligrosos. Los
fallos y descuidos pueden provocar graves lesiones
e incluso la muerte. La experiencia en la materia
permite elegir correctamente el equipamiento; éste
sólo debe ser utilizado por personas expertas y for­madas, o bajo la dirección y supervisión de un pro­fesional. El usuario debería ser consciente de que,
en caso de un estado físico y/o mental no apto, se
pueden producir una reducción de la seguridad en
caso normal y en emergencias. El fabricante rechaza
toda responsabilidad en caso de uso indebido y/o
inadecuado. La responsabilidad y el riesgo corres-

ponden, en todo caso, al usuario o a la persona
responsable. Para el uso de este producto en los
ámbitos de salvamento y EPI, recomendamos respe­tar las correspondientes normativas nacionales.
Antes de utilizar el equipo, el usuario debe cerciorar­se de que, en caso de caída con el sistema del EPI,
la persona que quede colgada pueda ser rescatada
de manera inmediata, segura y efectiva.
Una suspensión sin movimiento en el arnés durante
un tiempo mayor puede causar lesiones mayores,
incluso la muerte (trauma de suspensión).
El uso de productos del EPI está autorizado exclusi­vamente para proteger a personas.

Indicaciones propias del producto

Fig.1a/b Nomenclatura de elementos relevantes:
A Anillo de absorción frontal EN 361
B Anillo de absorción dorsal EN 361
C Correas de hombros / hebilla Easy Glider
D Ojetes laterales de correa EN 358
E Hebilla Triple Lock
F Acolchado para piernas
G Indicador de caídas
H Almacenamientos elásticos
I Rótulo individual
J Espacio para RFID (Chip)
K Identificación
L Ojete móvil de protección de ascenso EN 361 +
escalera vertical (así como ojete de correa de asien­to EN 813)
M Lazos de material hasta máx. 25 kg
N Lazos de material para hasta cuatro bolsas de
herramientas (Edelrid) (fig. 11)

Flex Pro:
El producto corresponde a la ergonomía y el confort
de la norma EN 813.

Aplicación según la norma EN 813 Fig. 10c:

Flex Pro Plus:
El producto corresponde a los requisitos de la norma
EN 813. El enlace para la correa del asiento se reali­za mediante el ojete ventral de la correa del asiento
(L).

Uso según EN 361 (fig. 8a – e)

La unión segura con un sistema de salvamento o de
absorción se realiza en los anillos de absorción (A o
A/2); los elementos individuales de unión que
pueden ser usados (carabineros, deben soportar
una carga transversal ≥ 15 kN) deben corresponder
a la norma EN 362 y deben ser fijados en éstos (Iden­tificación A o A/2). En caso de usar los anillos de
absorción delanteros A/2 siempre deben usarse
ambos ojetes con el medio de unión según EN 362.
Sistemas de absorción pueden estar equipados con
o sin elementos de absorción. En caso de una caída,
los sistemas de absorción deben reducir la fuerzas
de retención a una medida soportable para el cuerpo
(6 kN). En un sistema de absorción sólo debe usarse
una correa de absorción, conforme a la norma EN

361. Antes de usar un sistema de absorción, asegu­rarse que el espacio de caída libre necesario en el
lugar de trabajo, debajo del usuario, esté asegurado.

Espacio de caída libre debajo del usuario

La expansión (Hs) de la correa después de una carga
de una caída es de máximo 27 cm. Tener en cuenta
el respectivo manual de uso del medio usado (medio
de conexión absorbente absorbente de energía, apa­ratos de seguridad de alturas, anticaídas deslizante
en una guía móvil o fija) así como, en caso dado,
otros componentes usados.

Uso según EN 361 + EN 353-1 (Fig. 10a – b):

La conexión segura con un anticaídas deslizante en

una guía fija (EN 353-1, Corredera de protección de
ascenso) se realiza mediante el ojete de retención (A
+ escalera de ascenso). La conexión con el disposi­tivo de retención en una guía móvil se realiza según
las indicaciones del fabricante del dispositivo de re­tención. Antes de usar un sistema de absorción,
asegurarse que el espacio de caída libre necesario
en el lugar de trabajo, debajo del usuario, esté ase­gurado.

Aplicación según la norma EN 358 (Fig. 10c):

Sujetar los elementos de conexión del sistema de
retención en los ojetes laterales (D). Estos ojetes
deben usarse únicamente para motivos de reten­ción. El sistema de retención debe estar tenso. El
punto de suspensión debe encontrarse en la parte
superior o a la altura de la cadera y la altura de caída
libre debe limitarse a máximo 0,5 m.

Fig. 2 Colocar la correa
2a Ajustar la correa en las hombreras
2b – c Colocación lateral de la correa (como una

chaqueta)

Fig. 3a – d Al cerrar las hebillas Triple Lock en las
piernas y en la cadera debe tenerse en cuenta la
asignación correcta. Tener en cuenta la identifica­ción.(Piernas – izquierda y derecha)

Fig. 4 Manejo de los tipos de hebillas
4b En el caso de hebillas TripleLock es necesario
abatir el marco hacia arriba para enganchar median­te el gancho. Para soltar la hebilla se aplasta el
marco metálico excesivo dentro de la carcasa de la
hebilla; simultáneamente se levanta la hebilla.
4c Hebillas EasyGlider se abaten hacia arriba para
soltarlas. Para cerrarlas basta tirar de la cinta salien­te. Tire de las cubiertas sobre la hebilla.

FIg. 5 a – c Ajustar las cintas de hombros, de piernas
y del pecho

Fig. 5d Tensar la correa de cadera. Configurar el
ajuste de tal manera que quede una mano de aire
debajo de la cinta.

Fig. 5e Posicionar el ojete ((L) EN 361 + EN 353-1)
centralmente a la altura del ombligo.

Fig. 5 f – g Guardar la cinta excesiva en el strap
keeper

Fig. 6
6a Las hombreras deben ubicarse a ras con el inicio

de la nuca.

6b Hombrera demasiado baja
6c – e Posición de la articulación textil de la cadera

Fig. 9 Lazos de material
9a libremente posicionable
9b Compartimiento para el medio de unión según

EN 354, EN 355

9c Se sueltan a una carga mayor a 5 kg

Fig. 7 Después de haber realizado la adaptación y

antes de usar la correa debe realizarse por lo menos
una prueba de suspensión de 5 minutos en la aplica­ción respectiva. El arnés colocado debe estar cómo­damente fijado (Fig. 12 Lista de dimensiones).
Debido a que se ha elegido o ajustado correctamen­te la talla, no debe haber impedimentos de la respi­ración ni haber dolores. Con la correa colocada,
deben evitarse contacto en la zona de los genitales
y debajo de las axilas. La suspensión libre en la
correa no debe influir en la posición de la espalda ni
de la pelvis ni ejercer presión en los genitales, las
ingles ni las axilas. En caso de mujeres, los vasos
linfáticos del pecho deben estar sin presión hasta

donde sea posible.

Punto de anclaje

Para evitar grandes esfuerzos y caídas en movimien­to pendular, los puntos de anclaje deben localizarse,
por motivos de seguridad, lo más vertical posible
sobre la persona que utilice el equipo. El elemento
de amarre/anclaje de protección se debe mantener
siempre con la máxima tensión entre el punto de
anclaje y la persona amarrada. ¡Debe evitarse que la
cuerda quede floja!
Cuando se fije el equipo de protección indivual (EPI)
al punto de anclaje, éste no debe permitir que el se
suelte ni tampoco debe deteriorarlo durante su uso.
Los bordes afilados, las rebabas y los estrangula­mientos pueden perjudicar la capacidad de fijación,
por lo que, si fuera necesario, deberán cubrirse con
los medios auxiliares apropiados.
El punto de anclaje y el propio anclaje deben resistir
las cargas que pudiesen darse en los casos más re­motos.
También al utilizar amortiguadores de caídas (según
EN 355) deben prepararse los puntos de tope para
fuerzas de amortiguación de 10 kN, véase también
la norma EN 795.

Cuando se utilice un elemento de amarre (sistema
anticaída), debe tenerse en cuenta que el elemento
de amarre, incluidos los absorbedores de caída y los
elementos de unión, no supere una longitud máxima
de 2,0 m.

INDICACIONES DE SEGURIDAD

En caso de combinar este producto con otros ele­mentos existe el riesgo de una reducción mutua de
la seguridad de uso.
En caso de que este producto se emplee junto con
otros componentes de un sistema de salvamento/

agarre, el usuario deberá informarse de las reco­mendaciones, los consejos y las instrucciones
pertinentes de estos componentes antes de su uso
y respetarlos.
Por principio, el uso sólo debería tener lugar en
combinación con elementos de equipo de protec­ción individual, dotados de la marca CE, para la
protección contra caídas de altura.
En caso de modificar o eliminar componentes origi­nales del producto, las características de seguridad
se pueden ver mermadas. El equipo no debería mo­dificarse de ninguna manera que no sea recomenda­da por escrito por el fabricante ni adaptarse median­te la colocación de elementos adicionales.
Antes y después del uso, el producto se tiene que
examinar con respecto a eventuales daños y se
tienen que asegurar su estado de uso y su funciona­miento correcto. El producto debe ser eliminado in­mediatamente si existe la más leve duda con respec­to a su seguridad de uso.

¡Atención! No se permite exponer los productos a
influencias dañinas. Esto comprende el contacto
con sustancias cáu-sticas y agresivas (p.ej. áci­dos, lejías, agua para soldar, aceites, productos
de limpieza), así como temperaturas extremas y
la proyección de chispas. ¡Asimismo, aristas vivas,
humedad y, sobre todo, la formación de hielo pue­den mermar considerablemente la resistencia de
productos textiles!

CLIMA DE USO Fig. 12b

La temperatura de uso permanente del producto (en
estado seco) abarca de aprox. –20°C hasta +55°C.

Vida útil y sustitución

La vida útil del producto depende esencialmente del
modo y de la frecuencia de uso, así como de las in-

fluencias externas.
Incluso sin ser utilizados, los productos fabricados
de fibras sintéticas (poliamida, poliéster, dyneema)
están sujetos a un cierto envejecimiento que de­pende, sobre todo, de la intensidad de la radiación
ultravioleta, así como de las influencias ambientales
climáticas.

La máxima vida útil bajo condiciones óptimas de
almacenamiento (véase punto Almacenamiento) y
sin uso es de 12 años.

La máxima duración de uso (uso comercial/no
comercial) con un uso adecuado y sin desgaste re­conocible y condiciones óptimas de almacenamien­to es de 10 años.

En caso de desgastes, es necesario sustituir produc­tos PSA, cuando bordes de cintas o fibras hayan sido
separados de la cinta, se observen averías/desgas­tes de las costuras o si hubo un contacto con agen­tes químicos. Tener cuidado de bordes afilados o
muestras de corrosiones de hebillas metálicas.

En caso de un uso extremo (desgastes extremos)
como p. ej. después de una caída o en caso de ave­rías es necesario eliminar inmediatamente el pro­ducto PSA y entregarlo a un especialista o al fabri­cante para su control con confirmación escrita y/o
para su reparación (fig. 15).

Reparaciones sólo deben realizarse según el proce­so indicado por el fabricante.

Comprobación

Según convenga, el producto será revisado, como
mínimo una vez al año, por par te del fabricante, de
un profesional o de un centro de control autorizado

y, si fuera necesario, será sometido a trabajos de
mantenimiento. Para ello, también se comprobará
si se leen correctamente las indicaciones en el
producto.
Después de exceder la vida útil de 10 años es ne­cesario eliminar el uso y evitar su uso subsiguiente.

ALMACENAMIENTO, TRANSPORTE Y MANTENI­MIENTO
Almacenamiento

En un lugar fresco y seco, protegido contra la luz
diurna, fuera de recipientes de transporte. Sin con­tacto con sustancias químicas (atención: ¡ácido para
acumuladores!). Almacenamiento sin me-cánica por
aplastamiento, presión o tracción.

Transporte

El producto se tiene que proteger contra la radiación
solar directa, sustancias químicas, suciedad y daños
mecánicos.
Para este fin se deberían utilizar una bolsa protecto­ra o recipientes de almacenamiento y de transporte
especiales.

Limpieza Fig. 12a y 13

Limpiar los productos sucios en agua tibia (si es ne­cesario, con jabón neutro). Aclarar a fondo. Secar a
temperatura ambiente, ¡nunca en la secadora o en
la proximidad de radiadores! En caso de necesidad,
se podrán utilizar desinfectantes corrientes en el
mercado que no contengan halógenos.
En su caso, las articulaciones de los elementos
metálicos se tienen que lubricar después de la
limpieza.

Atención: ¡Peligro de muerte en caso de incum­plimiento de estas instrucciones de uso!

Material:

- Poliamida

- Poliester

- Aluminio

- Acero

INDICACIONES EN EL PRODUCTO:

FFabricante: EDELRID
Designación del producto: Correa de retención
según EN 361, correa de asiento según EN 813,
correa según EN 358, arnés según ANSI/ASSE
Z359.11
Modelo: Flex Pro/Flex Pro Plus
Dimensión
Carga máxima

AAAA MM: Año y mes de fabricación
Número de lote: GV xxx xxxx
Identificación: (en caso dado, el usuario mismo debe
ingresar los datos)
CE 0123: la oficina responsable de la producción
PSA.
Símbolo i: las advertencias e instrucciones se tienen
que leer y observar
Arnés de seguridad según EN 361:
Marcación A y A/2
(A/2 + A/2 = A ): Anillo de absorción

Declaración de conformidad:

Mediante la presente, la empresa EDELRID GmbH &
Co. KG declara que este artículo cumple con los re­querimientos básicos y las directivas relevantes,
hasta el 20 de abril del 2018, de la directiva
89/686/UE y, a partir del 21 de abril del 2018, con
la directiva 2016/425/UE. La declaración original
de conformidad puede ser consultada en línea bajo
el siguiente enlace: http://www.edelrid.de/...

Nota:

Manual de uso: CE XXXX: Autoridad responsable por
la expedición de la certificación de examen de tipo
CE del producto.

Nuestros productos se fabrican con el máximo
esmero. En caso de que, a pesar de todo, tuviera
alguna reclamación justificada, le rogamos que indi­que el número de lote.

Salvo modificaciones técnicas.

Informaciones detalladas ANSI

- El usuario de este equipo debe obtener un manual
de uso.

- Cumplir con el manual de uso de cada objeto del
equipo que se utilice con este producto.

- Plan de salvamento: A fin de poder cumplir con un
plan de salvamento, es necesario contar con todos
los medios indicados en caso de haber dificultades
con el uso de este equipo.

- ADVERTENCIA: En caso de utilizar varios objetos
del equipo, puede producirse una situación peligrosa
en la que se puede influenciar la función de seguri­dad de un objeto del equipo por la función de segu­ridad del otro objeto.

- ADVERTENCIA: Químicos, calor, corrosión y luz ul­travioleta pueden averiar el arnés. Contactar con
Edelrid en caso de haber alguna inseguridad en
cuanto al estado de este producto.

- Permanecer atento al realizar trabajos cerca de
fuentes de corriente, máquinas móviles o superficies
ásperas o afiladas.

Anexo A – ANSI/ ASSE Z359.11
Requerimientos ANSI/ASSE Z359 para el uso cor­recto y el cuidado de correas completas
Indicación: Se trata de requisitos e informaciones

generales puestos a la disposición por ANSI/ASSE
Z359; el fabricante de este equipo puede definir
limitaciones más severas en cuanto al uso de su
producto; véanse las indicaciones de uso.

1. Es imprescindible que los usuarios sean capacita­dos y entrenados con este tipo de equipos; entre
otros acerca de procedimientos detallados acerca
del uso seguro de este tipo de equipos en el trabajo.
La norma ANSI/ASSE Z359.2, Requisitos mínimos
para un programa de seguridad contra caídas, define
directrices y requisitos al programa de seguridad
contra caídas de un trabajador, incluyendo directi­vas, obligaciones y capacitaciones, procedimientos
de seguridad contra caídas, eliminación y control de
peligros de caídas, procedimientos de salvamento,
análisis de accidentes y evaluación de la efectividad
del programa.

2. Para que una correa funcione correctamente,
debe estar bien colocada. Los usuarios deben haber
obtenido una capacitación para elegir el tamaño de
la correa y asegurarse que ésta no pierda su posición
correcta.

3. Usuarios deben cumplir con las indicaciones del
fabricante en cuanto a la posición correcta y al
tamaño y poner atención especial a la unión y alin­eación correcta de las hebillas, a la ubicación cor­recta de las correas para las piernas y los hombros;
las correas del pecho deben encontrarse a mitad del
pecho y las correas para las piernas deben estar
ubicadas de tal manera que, en caso de una caída,
no tengan contacto con los genitales.

4. Correas que cumplan con la norma ANSI/ASSE
Z359.11 deben ser usadas con otros componentes
de un sistema de seguridad contra caídas que limit­en la fuerza máxima de retención a 1800 libras (816
kg; 8 kN) o menos.

5. Intolerancia a la suspensión, llamado también
trauma de suspensión o intolerancia ortoestática, es
un estado serio que se puede controlar muy bien
mediante una construcción correcta del arnés, un
salvamento inmediato y dispositivos de distensión
de suspensión. Un usuario consciente puede utilizar
un dispositivo para la descarga de la tensión por
suspensión, con lo cual se reduce la tensión alrede­dor de las piernas del usuario, permitiendo nueva­mente la irrigación sanguínea y ralentizando el
trauma de suspensión. Una prolongación del ele­mento de fijación no debe ser fijado directamente
como seguro contra caídas directamente en el anc­laje o en una unión del ancla. Fuerzas de retención
deben ser limitadas con un amortiguador de en­ergías a un máximo de 1800 libras (816 kg; 8 kN). La
longitud de la prolongación del elemento de fijación
puede tener consecuencias en la altura y en el cál­culo del espacio de caída libre.

6. El estiramiento completo de la correa, la medida
según la cual el componente de un sistema de pro­tección personal contra caídas puede estirarse y
deformarse en caso de caídas, puede influir en el
estiramiento del sistema al interceptar una caída.
Durante el cálculo del espacio de caída libre para un
sistema de protección contra caídas es importante
considerar el incremento de la altura de la caída que
se genera por el estiramiento del arnés así como la
longitud del conector del arnés, la posición del
cuerpo de la persona en el arnés y los demás facto­res que influyan.

7. En caso de no utilizar sets no usados y que todavía
están fijados mediante el anillo D de la correa, se
recomienda no fijarlos en elementos de posiciona­miento de trabajo o en otro elemento estructural en
la correa, a no ser que esto sea autorizado por una
persona competente y por el fabricante del set. Esto
es especialmente importante al utilizar algunos tipos

de sets en forma Z, debido a que la carga peligrosa
del impacto puede ser transferida parcialmente por
el set al usuario si no se lo puede soltar del arnés. La
fijación de reposo del set por lo general se encuentra
a la altura del pecho para evitar cualquier peligro de
tropiezo o de enredamiento.

8. Cordones sueltos pueden engancharse en máqui­nas o causar un desacoplamiento accidental del
dispositivo de ajuste. Todas las correas deben contar
con una correa de bloqueo u otros componentes que
sirven para el control de fiinales sueltos.

9. Debido a la característica de uniones de lazos
suaves se recomienda usarlos únicamente con otros
lazos suaves o unirlos mediante carabineros. No
utilizar ganchos de carabineros a no ser que el fabri­cante autorice su uso. Las secciones 10-16 ofrecen
informaciones detalladas en cuanto a la posición y el
uso de diferentes fijaciones que están a la dis­posición para estos sets.

10. Espalda
El elemento de fijación para la espalda debe ser
usado como fijación principal del seguro contra
caídas, a no ser que sea posible utilizar una fijación
intercambiable. La fijación de la espalda también
puede ser usada para limitar el radio de movimientos
o para el salvamento. En caso de una caída con fija­ción en la espalda, la construcción del arnés debe
transmitir la carga a través de las correas de los
hombros que protegen al usuario así como alrededor
de los muslos. La fijación de la espalda de un usuario
causará una posición vertical del cuerpo con una
ligera inclinación hacia adelante y una ligera presión
al pecho inferior. La selección entre un elemento de
fijación de espalda rígido debe ser realizada con
mucha atención. Por lo general es más fácil adaptar
fijaciones deslizantes a diferentes tamaños del usu­ario y permiten una posición de reposo más vertical
después de la caída aunque amplían la expansión del

arnés.

11. Pecho
La fijación del pecho puede ser usada como fijación
alternativa de protección contra caídas para aplica­ciones en la que una persona autorizada decide que
la sujeción en la espalda no es adecauada y en la
que la caída no puede ser en otra dirección que con
los pies hacia adelante. Las aplicaciones prácticas
de una fijación del pecho incluyen la subida de una
escalera con una guía móvil de la protección contra
caídas, la subida a una escalera con una cuerda de
salvamento autorretráctil sobre la cabeza como se­guridad contra caídas, posicionamiento de trabajo y
acceso a la cuerda, aunque no están limitados a
éstas. La fijación del pecho también puede ser usada
para la limitación de movimiento o para salvamento.
En caso de una caída con una fijación de pecho, la
construcción de la correa debe transferir la carga a
través de las correas que protegen los hombros del
usuario y alrededor de los muslos. Después de una
caída, la fijación del pecho de un usuario causará
una posición de asiento o de columpio, concentran­do el peso en los muslos, los glúteos y la espalda
baja. El posicionamiento de trabajo del usuario por
la fijación de pecho causará un posicionameinto
prácticamente vertical del cuerpo. En caso de utilizar
la fijación del pecho como seguro contra caídas, una
persona autorizada que evalúa el uso debe tomar
medidas para asegurarse que la caída sea con los
pies primero. Esto puede incluir una limitación de la
altura de caída libre permitida. Una fijación del
pecho, montada en una correa de pecho regulable
puede tener por consecuencia que la correa de
pecho se desplace hacia arriba y que ahorque al
usuario en caso de una caída o al estar suspendido.
En este tipo de casos, la persona competente debe
considerar el uso de modelos de arnés completo con
una fijación rígida de pecho.

12. Frontal
La fijación frontal sirve como unión durante el ascen­so de una escalera para tipos de seguros anticaídas
con guía, en la que la caída sólo puede ser posible
con los pies hacia adelante o puede ser usada para
el posicionamiento de trabajo. La fijación frontal de
un usuario después de una caída o el posicionamien­to de trabajo terminará a una posición de asiento
con tórax vertical, concentrando el peso en los
muslos y en las caderas. En caso de una caída con
una fijación frontal, la construcción de la correa
completa debe desviar las cargas alrededor de los
muslos y debajo de las caderas. En caso de utilizar
la fijación frontal como seguro contra caídas, una
persona competente debe tomar medidas para ase­gurarse que sólo pueda darse una caída con los pies
hacia adelante. Esto puede incluir la limitación de la
altura de caída libre permitida.

13. Hombros
Los elementos de fijación para hombros deben
usarse por pares y son una fijación autorizada tanto
para el salvamento como para el rapelado. Los ele­mentos de fijación de hombros no deben ser usados
como protección contra caídas. Se recomienda uti­lizar elementos de fijación de hombros junto con
correas para hombros en las que se encuentra inclu­ido un elemento separador para separar las correas
de los hombros de la correa completa.

14. Cintura posterior
Los elementos de fijación de la cintura posterior
deben usarse únicamente para cuestiones de movi­miento. El elemento de fijación de la cintura poste­rior no debe ser usado como seguro contra caídas.
Bajo ningún motivo está permitido utilizar la fijación
de cintura posterior para algún otro motivo que no
sea la limitación del radio de movimiento. La fijación
de cintura posterior debe estar expuesta únicamente

a cargas mínimas de la cintura del usuario y nunca
debe ser usada para soportar el peso completo del
usuario.

15. Caderas
Los elementos de fijación de caderas deben usarse
únicamente por pares y únicamente para el posicio­namiento para el trabajo. Los elementos de fijación
de caderas no deben ser usados como seguro
contra caídas. Fijaciones de caderas son usadas
como posicionamiento de trabajo a menudo por ar­bolistas, electricistas que suben por mástiles y con­structores que deben atar estruturas de acero y
paredes de encofrado. Se advierte a usuarios no
utilizar los elementos de fijación de caderas (o algún
otro punto fijo en la correa) o para guardar los finales
no usados de un set de protección contra caídas en
éstos, debido a que esto puede representar un
peligro de tropiezo o, en caso de un set de varios
ramales, una carga inadecuada en la correa y en el
usuario.

16. Silla colgante
Los elementos de fijación de silla colgante deben
usarse por pares y únicamente para el posiciona­miento para el trabajo. No utilizar los elementos de
fijación de silla colgante como seguro contra caídas.
Fijaciones de silla colgante son usadas a menudo
para actividades en suspensión que se realizan du­rante mayor tiempo en las que el usuario puede
sentarse en la silla colgante que se forma entre los
dos elementos de fijación. Un ejemplo de ello son
limpiaventanas de edificios grandes.

CONTROL POR USUARIO, CUIDADO Y ALMACE­NAMIENTO DEL EQUIPO
Usuarios de sistemas de protección contra caídas
deben cumplir por lo menos con todas las indica­ciones del fabricante en cuanto a control, cuidado y
almacenamiento del equipo. La empresa del usuario

debe guardar las indicaciones del fabricante y poner­las a la fácil disposición de todos los usuarios. Véase
ANSI/ASSE Z359.2, Requerimientos mínimos para
un programa planificado de protección contra caídas
en cuanto a control por usuario, cuidado y almace­namiento del equipo.

1. Adicionalmente a los requerimientos de control
presentados en las indicaciones del fabricante, el
equipo debe ser controlado por parte del usuario
antes de cada uso y, adicionalmente, por una perso­na autorizada, diferente al usuario, por lo general una
vez al año:

- Integridad o ilegibilidad de rótulos

- Integridad de elementos que puedan tener conse­cuencia en la forma, el asiento o la función del
equipo

- Indicaciones de daños o deficiencias en elementos
metálicos, incluyendo fisuras, bordes afilados, defor­maciones, corrosión, problemas por químicos, so­brecalentamiento, modificación y desgaste exce­sivo.

- Indicaciones de daños o deficiencias en correas o
cuerdas, incluyendo desenhebrado, plisado, doblec­es, nudos, costuras rotas o separadas, estiramientos
excesivos, problemas por químicos, suciedad exce­siva, desgaste, modificación, lubricación necesaria o

NO

Flex Pro og Flex Pro Plus
Fangsele iht. EN 361, støttestropp iht. EN 358;
Sittesele iht. EN 813, kroppssele iht. ANSI/ASSE
Z359.11-2014

INSTRUKSJONER FOR BRUK, SIKKERHET, LEVE­TID, OPPBEVARING OG VEDLIKEHOLD

være tilordnet én person. Bruksanvisningen inne­holder viktige merknader, et kontrollkort og et kon-

excesiva, envejecimiento y desgaste excesivo

2. Criterios de prueba para el equipo deben ser fija­dos por la empresa del usuario. Tales criterios para
el equipo deben ser similares o mayores que los
criterios que se presentan en esta norma o en las
indicaciones del fabricante; en todo caso a los may­ores de los dos.

3. En caso de que el control demuestre daños,
averías o un cuidado insuficiente, el equipo debe ser
retirado permanentemente o entregado al fabricante
o a sus representantes para el mantenimiento corr­rectivo adecuado antes de usarlo nuevamente.

Cuidado y almacenamiento

1. El cuidado y el almacenamiento del equipo debe
ser realizado por la empresa del usuario según las
indicaciones del fabricante. Problemas individuales,
que puedan aparaecer por condiciones de uso,
deben ser informadas al fabricante.

2. Equipo que necesite de cuidado o para el que se
haya planificado un mantenimiento, debe ser identi­ficado como NO APTO PARA EL USO y ser puesto
fuera de uso.

3. Almacenar el equipo de tal manera que se eviten
daños por factores medioambientales como la tem­peratura, la luz, radiación ultravioleta, humedad ex­cesiva, aceite, agentes químicos y sus

trollbevis. Før produktet brukes, må brukeren forstå
innholdet i alle dokumentene. Forhandleren må stille
papirene til rådighet for brukeren på språket i be­stemmelseslandet og papirene må oppbevares
sammen med utstyret i hele brukstiden.

Bruksinformasjon

Følgende bruksinformasjon må leses omhyggelig
gjennom og følges nøye. Dette produktet, som er

spesielt utviklet for arbeid i høyden og dybden, frigjør
ikke brukeren for den risiko brukeren selv tar under
bruk. Arbeid og sport i høyden eller dybden er poten­sielt farlig. Feil eller uforsiktighet kan føre til alvorlige
personskader eller død. Riktig valg av utstyr krever
erfaring og må fastsettes ved hjelp av en fareanalyse.
Kun utdannede og erfarne personer eller personer
som er under opplæring og tilsyn, må bruke utstyret.
Brukeren må være klar over at sikkerheten kan redu­seres i normale tilfeller og i nødstilfeller dersom
brukeren ikke er i egnet kroppslig og/eller psykisk
tilstand.
Produsenten frasier seg ethvert ansvar som følge av
misbruk og/eller feil bruk. Ansvaret ligger i alle tilfel­ler hos brukeren eller en eventuell annen ansvarlig
person. Ved bruk av produktet anbefaler vi i tillegg at
nasjonale bestemmelser følges. En urørlig henging i
selen kan føre til alvorlige personskader eller dødsu­lykker (hengetrauma).
Før bruk av utstyret må brukeren kontrollere at det i
tilfelle fall er mulig med en øyeblikkelig, sikker og
effektiv redning av personen som er fanget opp av
PV-systemet. PV-produkter er utelukkende ment til
sikring av personer.

Produktspesifikke opplysninger

Abb 1a/b Nomenklatur relevanter Elemente:
A Brystfangløkke EN 361
B Ryggfangløkke EN 361
C Justerbare skulderseler /Easy Glider spenne
D Støttestroppløkker på siden EN 358
E Tripel Lock spenne
F Avtagbare benputer
G Fallindikator
H Elastiske bånd
I Individuelt tekstfelt
J Lomme for RFID (Chip)
K Kjennemerke

L Glidende fangløkke EN 361 + fast stige (og sittese­leløkke EN 813)
M Materialsløyfer inntil maks. 25 kg
N Materialsløyfer for opptil fire (Edelrid) Toolbags
(fig. 11)

Flex Pro:
Når det gjelder ergonomi og komfort er produktet i
samsvar med kravene i EN 813.

Bruk iht. EN 813 fig. 10c:

Flex Pro Plus:
Produktet er i samsvar med kravene i EN 813. Innfes­ting i setebeltet skjer over den ventrale sitteseleløk­ken (L).

Anvendelse iht. EN 361 (fig. 8a – e):

Selen forbindes sikkert med et rednings- eller
fangsystem på fangløkkene (A eller A/2), de enkelte
forbindelseselementene som ev. blir brukt (karabi­ner, skal tåle en tverrbelastning på ≥ 15 kN) må være
i samsvar med EN 362 og festes på disse (A- eller
A/2-kjennemerke). Ved bruk av de fremre fangløk­kene A/2 må alltid begge løkkene brukes med for­bindelsesmiddelet iht. EN 362. Fangsystemer kan
være utstyrt med eller uten falldempende elementer.
I tilfelle fall må fangsystemene redusere de fangstøt­kreftene som oppstår til et omfang (6 kN) som krop­pen tåler. Det må kun brukes en fangsele iht. EN 361
i et fangsystem! Før bruk av et fangsystem skal det
kontrolleres at et påkrevet fritt fallrom på arbeids­plassen under brukeren er sikkert.

Fritt fallrom under brukeren

Beltets utvidelse (Hs) etter en fallbelastning er mak­simalt 27 cm. Følg den bruksveiledningen som gjel­der for det forbindelsesmiddelet som brukes (energi­absorberende forbindelsesmidler, høydesikringsinn-

retninger, medløpende fangapparater på bevegelig
eller fast føring) og eventuelle andre komponenter
som brukes.

Bruk iht. EN 361 + EN 353-1 (fig. 10a – b):

Den sikre forbindelsen med det medløpende fangap­paratet på fast føring (EN 353-1, fangløper) skjer
over den glidende fangmaljen (A + stige??). Forbin­delsen med det medløpende fangapparatet på beve­gelig føring skjer etter angivelser fra produsenten av
fanginnretningen. Før bruk av et fangsystem skal det
kontrolleres at den nødvendige klareringshøyden på
arbeidsplassen under brukeren er sikret.

Bruk iht. EN 358 (fig. 10c):

Forbindelseselementer fra fangsystemet skal festes
på laterale løkker (D). Disse løkkene må utelukkende
brukes til å holde. Fangsystemet må holdes stramt.
Festepunktet må befinne seg ovenfor eller i hofte­høyde og den frie fallhøyden må begrenses til mak­simalt 0,5 m.

Fig. 2 Legge på selen
2a Rette opp selen på skulderputen
2b – c Legge på selen fra siden (som en jakke)

Fig. 3a – d Pass på riktig tilordning når Triple

Lock-spennene lukkes på bena og hoften. Pass på
kjennemerkene! (Ben – venstre og høyre)

Fig. 4 Betjening av spennetypene
4a Ved TripleLock-spenner må rammedelen for inn-

henging over kroken vippes oppover. For å løsne
spennen trykkes metallrammen som stikker ut inn i
spennehuset, samtidig løftes spennen.
4b EasyGlider-spenner vippes opp for å løsnes. Trekk
i båndet som går ut for å lukke. Trekk evt. dekslet
over spennene.

Fig. 5 a – c Stramme skulder-/ben- og brystseler

Fig. 5d Stramme hoftebeltet. Velg innstillingen slik

at det er en håndsbredd luft under båndet.

Fig. 5e Plassering av løkken ((L) EN 361 + EN 353-1)
sentralt på høyde med navlen.

Fig. 5 f – g Stue vekk overflødig belte i strap keeper

Fig. 6
6a Skulderputen skal være i flukt med nederste del

av nakken.

6b Skulderpute for lavt
6c – e Plassering av stoffhofteleddet

Fig. 9 Materialsløyfer
9a Fritt plasserbar
9b Oppbevaringsplass for forbindelsesmiddel iht. EN

354, EN 355

9c Løsner ved en last på mer enn 5 kg

Fig. 7 Etter tilpasning og før bruk av selen skal det

gjennomføres en minimum 5 minutters hengetest i
tiltenkt bruk. Selen som er lagt på må sitte bekvemt.
Ved riktig valg av størrelse og riktig justering, skal det
ikke under hengetesten oppstå noen form for hind­ring av pusten og/eller opplevelse av smerter (Fig.
12 Størrelsestabell). Når selen er lagt på, må man
unngå beslagdeler i nærheten av kjønnsorganene og
under armhulene. Den frie hengingen i selen må ikke
forårsake kraftig swayback, strekk eller trykk på
kjønnsorganene, lende og skulderområdene. Hos
kvinner må lymfekarene i brystet avlastes så mye
som mulig.

Forankringspunkt
For å unngå store belastninger og pendel ved et fall

må forankringspunktene for sikring alltid være mest
mulig loddrett over personen som sikres. Forbindel­sesleddet/Forankringsanordningen fra forankrings­punktet til personen som sikres skal alltid holdes så
stramt som mulig. For slakt tau må unngås! For­ankringspunktet må være utformet slik at det ved
feste av PV ikke kan oppstå noen påvirkninger som
kan redusere styrken og at utstyret ikke blir skadet
under bruk. Skarpe kanter, egger og klemmer kan
redusere styrken kraftig, så bruk ev. egnede hjelpe­midler for å unngå dette. Forankringspunktet og
forankringen må kunne tåle de største belastningene
som kan oppstå.
Også ved bruk av falldempere (iht. EN 355) skal fes­tepunktene dimensjoneres for fangkrefter på 10 kN,
se også EN 795.

Ved bruk av et forbindelsesledd må man være opp­merksom på at forbindelsesleddet ikke må være
lengre enn maks. 2,0 m, inkludert falldemper, forbin­delseselementer.

SIKKERHETSANVISNINGER

Hvis man kombinerer dette produktet med andre
bestanddeler, består det fare for at brukssikkerheten
til begge produktene blir svekket. Produktet bør prin­sipielt bare brukes i forbindelse med CE-merkede
bestanddeler av personlig sikkerhetsutrustning
(PSU) til beskyttelse mot fall fra høyder.

Hvis originale bestanddeler av produktet forandres
eller fjernes, kan det føre til at sikkerhetsegenskape­ne blir innskrenket. Utrustningen bør ikke på noen

måte som ikke er skriftlig anbefalt av produsenten
forandres eller tilpasses for festing av tilleggsdeler.
Før og etter bruk må produktet sjekkes for eventuel­le skader for å være sikker på at det er i brukbar til­stand og fungerer som det skal. Produktet må straks

utsorteres hvis det består den aller minste tvil om
brukssikkerheten.

NB! Produktene må ikke utsettes for skadelig innfly­telse. Som skadelig innflytelse gjelder kontakt med
etsende og aggressive stoffer (f.eks. syrer, lut, lodde­vann, olje, vaskemidler), samt ekstreme temperatu­rer og gnistregn.
Skarpe kanter, fuktighet og særlig overising kan på­virke stabiliteten til tekstilprodukter i høy grad!

Bruksklima Fig. 12b

Brukstemperatur ved langvarig bruk av produktet (i
tørr tilstand) går fra ca. –20°C til +55°C.

LEVETID OG UTSKIFTING

Levetiden til produktet er hovedsakelig avhengig av
bruksmåte og -hyppighet samt av ytre påvirkning.
Produkter som er framstilt av kjemiske fiber (polya­mid, polyester, dyneema) vil til en viss grad eldes
også når de ikke er i bruk. Dette vil avhenge av hvor
sterk ultrafiolett stråling produktet er utsatt for samt
av klimatiske faktorer.

Maksimal levetid ved optimale oppbevaringsfor­hold (se punkt Lagring) og uten bruk er 12 år.

Maksimal brukstid (industriell / ikke industriell
bruk) ved fagriktig bruk uten merkbar slitasje og ved
optimale oppbevaringsforhold er 10 år.

Ved tegn på slitasje må produkter for personlig ver­neutstyr prinsipielt skiftes ut, når f.eks. selekantene
er skadet eller når fibre blir trukket ut av selen, det
observeres skader / tegn på avslitning på sømmene
eller det har vært en kontakt med kjemikalier. Pass
på skarpe kanter eller korrosjonstegn på beslagdeler
av metall.

Ved ekstrem bruk (ekstreme slitasjetegn) som f.eks.
etter en fallbelastning eller ved skader, skal det per­sonlige verneutstyret straks tas ut av bruk, og
sendes til en fagkyndig person eller produsenten for
kontroll med skriftlig bekreftelse og/eller ev. for re­parasjon (fig. 15).

Reparasjoner må kun gjennomføres i overensstem­melse med produsentens anvisninger.

Kontroll

Ved behov, eller minst hvert år, må produktet kontrol­leres av produsenten, en sakkyndig eller av en god­kjent kontrollinstans, og om nødvendig må det utfø­res vedlikehold. en sakkyndig person eller en god­kjent kontrollinstans. Hvis nødvendig må det vedlike­holdes.
Etter at ovennevnte brukstid på 10 år er overskredet,
må det personlige verneutstyret tas ut av bruk.

OPPBEVARING, TRANSPORT OG VEDLIKEHOLD
Lagring:

Kjølig, tørt og beskyttet mot dagslys, ikke i transport­beholdere. Ingen kontakt med batterisyre!). Lagres
uten mekanisk klemming, trykking eller trekk.

Transport

Produktet må beskyttes mot direkte solstråler, kje­mikaler, tilsmussing og mekaniske skader.
For å oppnå dette, bør man bruke en beskyttelsespo­se eller spesielle lagrings- eller transportbeholdere.

Rengjøring Fig. 12a og 13

Skitne produkter rengjøres i lunkent vann (om nød­vendig med nøytral såpe). Skyll godt. Tørkes i rom­temperatur, aldri i tørketrommel eller i nærheten av
varmeovner! Vanlige desinfiseringsmidler som ikke
inneholder halogen kan brukes om nødvendig.

Hvis produktet rengjøres, må ledd av metalldeler
oljes etterpå.

NB! Hvis man ikke tar hensyn til denne bruksan­visningen, består livsfare!

Utstyr:

Polyamid
Polyester
Aluminium
Stål

Merking av produktet

Produsent: EDELRID
Produktbetegnelse: Fangsele iht. EN 361, sittesele
iht. EN 813, støttestropp iht. EN 358, kroppssele iht.
ANSI/ASSE Z359.11
Modell: Flex Pro/Flex Pro Plus
Størrelse
Maks. nyttelast

YYYY MM: Produksjonsår og -måned
Serienummer: GV xxx xxxx
Identifisering: (fylles ev. ut av brukeren selv)
CE 0123: Tilsynskontor for produksjon av personlig
verneutstyr.
i-symbol: Les og følg advarslene og anvisningene
Fallsele iht. EN 361:
Fangsele iht. EN 361: Markering A og A/2
(A/2 + A/2 = A ): Fangløkke

Samsvarserklæring:

Hermed erklærer EDELRID GmbH & Co. KG, at
denne artikkelen er i samsvar med de grunnleggende
kravene og de relevante forskriftene, inntil

20.04.2018 EU-direktiv 89/686 og fra den

21.04.2018 EU-forordning 2016/425. Original sam­svarserklæring kan hentes opp under følgende Inter­nettlenke: http://www.edelrid.de/...

Merknad:
Bruksanvisning: CE XXXX: Ansvarlig instans for ut­stedelse av EF-typeprøveattest for produktet.

Produktene våre ferdigstilles med største omhu. Hvis
du likevel ønsker å klage, må batchnummeret oppgis.

Med forbehold om tekniske endringer

ANSI utførlig informasjon

- Brukeren av dette utstyret må få en bruksveiled­ning.

- Bruksveiledningen for hver enkelt utstyrsdel som
blir brukt i forbindelse med dette produktet må
følges.

- Redningsplan: Det må finnes en redningsplan og
alle midler for å implementere denne raskt hvis det
oppstår vanskeligheter ved bruk at dette utstyret.

- ADVARSEL: Når flere utstyrsdeler blir brukt, kan
det oppstå en farlig situasjon der sikkerhetsfunks­jonen på en utstyrsdel kan påvirkes av sikkerhets­funksjonen på en annen utstyrsdel.

- ADVARSEL: Kjemikalier, varme, korrosjon og ultra­fiolett lys kan skade seletøyet. Ta kontakt med Edel­rid hvis det er noen som helst tvil om tilstanden på
dette produktet.

- Vær vaktsom når du arbeider i nærheten av strøm­kilder, bevegelige maskiner eller ru eller skarpe over­flater.

Vedlegg A – ANSI/ ASSE Z359.11
ANSI/ASSE Z359 Krav til korrekt bruk og stell av
kroppsseler
Merk: Dette er generelle krav og opplysninger som
er gitt av ANSI/ASSE Z359; produsenten av dette
utstyret kan bestemme strengere innskrenkninger
for bruk av sitt produkt, se anvisninger fra produsent­en.

1. Det er absolutt nødvendig at brukere av denne
type utstyr blir tilsvarende opplært og instruert, blant
annet om utførlige prosedyrer for sikker bruk av slikt
utstyr ved utførelse av arbeider. ANSI/ASSE Z359.2,
Minstekrav for et planlagt fallsikringsprogram, be­stemmer retningslinjer og krav til det planlagte fall­sikringsprogrammet til en arbeidsgiver, inkludert
standarder, plikter og opplæring, fallsikrings­prosedyrer, fjerning og kontroll av farer for fall, red­ningsprosedyrer, ulykkesundersøkelser og vurdering
av programmets effektivitet.

2. For at en kroppssele skal ha korrekt virkning, må
den passe godt. Brukere må lære hvordan man skal
velge størrelsen på en kroppssele og sørge for at den
bevarer passformen.

3. Brukere må følge produsentens anvisninger om
riktig passform og størrelse, og passe spesielt på at
spenner er riktig forbundet og tilpasset, at benrem­mer og skulderremmer alltid sitter godt, brystrem­mer ligger i det midterste brystområdet og at benre­mmer er plassert og sitter slik at genitalia ikke blir
berørt i tilfelle fall.

4. Kroppsseler som oppfyller ANSI/ASSE Z359.11,
skal brukes med andre komponenter i et personlig
fallsikringssystem, som begrenser de maksimale
fangkreftene til 1800 pund (816 kilo, overs. anm.) (8
kN) eller mindre.

5. Hengetraume, også kalt ortostatisk intoleranse, er
en alvorlig tilstand som man kan overkomme med en
god konstruksjon av seletøyet, omgående redning og
anordninger for å avlaste oppheng etter et fall. En
bruker som er ved bevissthet, kan bruke en anord­ning til opphengsavlastning, som kan løse spennin­gen rundt bena på brukeren, gjøre blodomløpet
mulig igjen og dermed forsinke hengetraumet. En

forlengelse av festeelementet skal ikke festes rett på
en forankring eller en ankerforbinder som fallsikring.
Fangkrefter må begrenses med en energidemper til
maksimalt 1800 pund (816 kilo, overs. anm) (8 kN).
Lengden på forlengelsen av festeelementer kan på­virke den frie fallhøyden og beregningene av klare­ringshøyden.

6. Kroppsselens (FBH) strekk, målet som selekom­ponentene i et personlig fallsikringssystem kan
strekke seg og deformeres med ved et fall, kan bidra
til systemets totale strekk når et fall fanges opp. Ved
beregning av det totale spillerommet for et bestemt
fallsikringssystem er det viktig å ta hensyn til øknin­gen i fallhøyden som oppstår fra selestrekket, og
lengden på seleforbinderen, hvordan brukerens
kropp sitter i kroppsselen og alle andre faktorer som
bidrar.

7. Når de ikke er i bruk, skal ubrukte snordeler som
fremdeles er festet på kroppsselens D-ring, ikke
festes på et arbeidsposisjonerende element eller
noe annet strukturelement på kroppsselen, hvis ikke
dette blir ansett som tillatt av en kompetent person
og produsenten av settet. Dette er spesielt viktig ved
bruk at noen typer sett i Y-form, fordi den [farlige
sjokk-]belastningen kan delvis overføres til brukeren
fra den snordelen som ikke er i bruk, når det ikke kan
løse seg fra seletøyet. Parkeringsfestet for snorsettet
befinner seg som regel i brystområdet, for å redusere
faren for å snuble eller bli viklet inn.

8. Løse ender på selen kan blir fanget av maskiner
eller føre til utilsiktet frakobling av en kompensator.
Alle kroppsseler skal omfatte sperreremmer eller
andre komponenter som kan kontrollere de løse
endene.

9. På grunn av beskaffenheten på de myke sløyfe­forbindelsene anbefales det at disse bare brukes til
å forbinde med andre myke sløyfer eller karabiner.
Karabinerkroker skal ikke brukes, hvis da ikke pro-

dusenten tillater denne bruken. Delene 10-16 gir ut­førlig informasjon om plassering og bruk av forskjel­lige fester som finnes for denne kroppsselen.

10. Rygg
Ryggfesteelementer skal brukes som hovedfeste for
fallsikring, hvis da ikke anvendelsen tillater bruken av
et vekselfeste. Ryggfestet kan også brukes til å be­grense fremoverbevegelsen eller til redning. Ved et
fall med ryggfeste skal konstruksjonen av kroppssel­en styre belastningen gjennom skulderremmene
som støtter brukeren, og rundt lårene. Ryggfestet for
en bruker vil etter et fall føre til en oppreist kro­ppsholdning med en lett helning forover og et lett
trykk mot det nedre brystet. Valget mellom et gli­dende og et fast ryggfesteelement skal foretas om­hyggelig. Glidende ryggfester kan vanligvis lettere
tilpasses forskjellige brukerstørrelser, og muliggjør
en mer vertikal hvilestilling etter et fall, men de kan
forstørre selestrekket.

11. Bryst
Brystfestet kan brukes som et alternativt fallsikrings­feste ved anvendelser der en kompetent person
fastslår at ryggfeste ikke er egnet, og der det ikke er
mulig å falle i noen annen retning enn med føttene
foran. Tillatt praktisk bruk for et brystfeste omfatter,
men er ikke begrenset til, klatring i stiger med en ført
type fallsikring, klatring i stiger med selvopprullende
redningssnor over hodet for fallsikring, arbeidsposis­jonering og tautilgang. Brystfestet kan også brukes
til begrensning av fremoverbevegelsen eller til red­ning. Ved et fall med brystfeste skal konstruksjonen
av kroppsselen styre belastningen gjennom skulder­remmene som støtter brukeren, og rundt lårene.
Etter et fall vil brystfestet for en bruker føre omtrent
til en sitte- eller vuggeholdning, mens vekten blir
konsentrert på lårene, enden og den nedre delen av
ryggen. Brukerens arbeidsposisjonering med bryst­festet vil føre til en nesten oppreist kroppsholdning.

Hvis brystfestet blir brukt som fallsikring, skal den
kompetente personen som vurderer bruken, iverk­sette tiltak for å sikre at et fall kun kan skje med
føttene forover. Dette kan inkludere begrensning av
tillatt fri fallhøyde. Et brystfeste som er innebygget i
en innstillbar type brystrem, kan muligens føre til at
brystremmen glir opp og kveler brukeren ved et fall,
uttrekking, opphenging ... For slik bruk bør den kom­petente personen overveie seletøyutførelser med et
fast brystfeste.

12. Front
Frontfeste tjener som forbindelse ved klatring i stiger
for førte typer fallsikringer, der det ikke er mulig å
falle i andre retninger enn med føttene foran, eller det
kan brukes til arbeidsposisjonering. Etter et fall eller
ved arbeidsposisjonering vil frontfestet for en bruker
føre til en sitteholdning med oppreist overkropp,
mens vekten blir konsentrert på lårene og enden.
Ved et fall med frontfeste skal konstruksjonen av
kroppsselen styre belastningen ved hjelp av bekken­remmen direkte rundt lårene og under enden. Hvis
frontfestet blir brukt som fallsikring, skal den kompe­tente personen som vurderer bruken, iverksette
tiltak for å sikre at det kun er mulig å falle med føt­tene foran. Dette kan inkludere begrensning av tillatt
fri fallhøyde.

13. Skulder
Skulderfesteelementene skal brukes parvis og er et
feste som er godkjent for redning og inngang/uttrek­king. Skulderfesteelementene skal ikke brukes som
fallsikring. Det anbefales å bruke skulderfesteele­mentene sammen med et åk med en innebygget
avstandsholder for å holde skulderremmene på kro­ppsselen fra hverandre.

14. Bakre midje
Festet i bakre midje skal ene og alene brukes til be­grensning av fremoverbevegelsen. Festeelementet
for bakre midje skal ikke brukes som fallsikring. Ikke

under noen omstendigheter er det tillatt å brukes
festet i bakre midje til noe annet enn begrensning av
fremoverbevegelsen. Festet i bakre midje skal kun
utsettes for minimal belastning fra brukerens midje,
det skal aldri brukes til å bære hele vekten til
brukeren.

15. Hofte
Hoftefestelementene skal brukes parvis og de skal
ene og alene brukes til arbeidsposisjonering. Hoftef­esteelementene skal ikke brukes som fallsikring.
Arbeidere som steller med trær, arbeidere som kla­trer opp i master og byggearbeidere som binder
sammen armeringsstål og klatrer i forskalingsvegger
bruker ofte hoftefestene til arbeidsposisjonering.
Brukere advares mot å bruke hoftefesteelementene
(eller noe annet stivt sted på kroppsselen) til oppbev­aring av den ubrukte enden av et fallsikringssnoren,
fordi dette kan utgjøre en snublefare, eller hvis settet
har flere snordeler, kan den delen av settet som ikke
brukes, forårsake en uheldig belastning på kropps­selen og bæreren.

16. Hengesete
Festeelementene for et hengesete skal brukes parvis
og de skal ene og alene brukes til arbeidsposisjoner­ing. Festeelementene for hengesetet skal ikke
brukes som fallsikring.
Festeelementene for hengesetet blir of te brukt for
langvarige, svevende arbeider, der brukeren kan sitte
på hengesetet som dannes mellom de to festelemen­tene. Et eksempel er vinduspussing på store byg­ninger.

BRUKERINSPEKSJON, STELL OG LAGRING AV UT­STYRET
Brukere av personlige fallsikringssystemer skal i det
minste følge alle anvisninger fra produsenten om
kontroll, stell og lagring av utstyret. Brukerens fore­tak skal oppbevare produsentens anvisninger og

gjøre dem lett tilgjengelige for alle brukere. Se ANSI/
ASSE Z359.2, Minstekrav for et planlagt fallsikring­sprogram med hensyn til brukerinspeksjon, stell og
lagring av utstyret.

1. I tillegg til de kontrollkravene som er beskrevet i
produsentens anvisninger, skal brukeren og des­suten en kompetent person, som ikke er brukeren,
med mellomrom på maksimalt ett år, kontrollere ut­styret for:

- Manglende eller uleselige markeringer

- Om det mangler noen elementer som påvirker ut­styrets form, passform eller funksjon

- Tegn på mangler eller skader på metallelementer,
inkludert revner, skarpe kanter, deformasjon, korros­jon, kjemisk angrep, overoppheting, endringer og for
stor slitasje.

- Tegn på mangler eller skader på remmer eller tau,
inkludert frynser, oppspalting, oppdeling, knekk,
knuter, fastsnøring, revnede eller løsnede sømmer,
for stort strekk, kjemisk angrep, for mye tilsmussing,
avslitning, endringer, påkrevet eller for mye smøring,
for stor aldring og for stor slitasje

2. Kriterier for kontroll av utstyret skal fastlegges av

PT

Flex Pro e Flex Pro Plus
Arnês conforme EN 361, cinto de segurança se­gundo EN 358; Cadeirinha conforme EN 813,
cinto para o corpo completo segundo ANSI/
ASSE Z359.11-2014

AVISOS SOBRE O USO, A SEGURANÇA, A VIDA
ÚTIL, O ARMAZENAMENTO E OS CUIDADOS

Este produto faz parte de um equipamento pessoal
de protecção contra quedas de altura (EPP) e devia
ser atribuído a uma pessoa.

brukerens foretak. Slike kriterier for utstyret skal
være like eller gå over de kriteriene som er fastlagt
enten i denne standarden eller i produsentens an­visninger, i hvert fall overskride den strengeste av de
to.

3. Hvis kontrollen viser mangler, skader eller util­strekkelig stell av utstyret, skal utstyret tas varig ut
av bruk eller gjennomgå et rimelig utbedrende ved­likehold ved den opprinnelige produsenten eller av
noen som han bestemmer, før utstyret tas i bruk
igjen. Stell og lagring

1. Brukerens foretak skal stelle og oppbevare utstyret
i henhold til produsentens anvisninger. Enkelte prob­lemer som kan oppstå på grunn av bruksforholdene,
skal meldes til produsenten.

2. Utstyr som trenger stell eller er planlagt for stell,
skal merkes som “ikke brukbar” og tas ut av bruk.

3. Utstyret skal oppbevares slik at skader fra miljø­faktorer som temperatur, lys, UV, for høy fuktighet,
olje, kjemikalier og damp fra dem, eller andre skade­lige elementer blir forebygget.
clude damage from environmental factors such as
temperature, light, UV, excessive moisture, oil,
chemicals and their vapors or other degrading ele­ments.

Este manual de instruções contém importantes indi­cações, um cartão de controlo e uma prova de con­trolo. Antes de utilizar este produto, é imprescindível
que tenha compreendido o conteúdo de todos os
documentos.
Estes documentos devem ser disponibilizados pelo
revendedor ao utilizador no idioma do país a que se
destina e devem manter-se junto ao equipamento
durante todo o seu tempo útil.

Indicações de Utilização

As seguintes indicações de utilização devem ser
lidas com atenção e devem ser sempre observadas.
Este produto especificamente produzido para traba­lhos em altura e profundidade, não o desresponsa­biliza de riscos durante a sua utilização.

Os trabalhos e o desporto praticado em altura
podem acarretar riscos. Qualquer erro e descuido
pode causar graves ferimentos ou até a morte. Esco­lher correctamente o equipamento requer experiên­cia e pressupõe uma análise do perigo. O equipa­mento só pode ser utilizado por pessoas experientes
e instruídas ou sob a coordenação e vigilância de
alguém. O utilizador deve estar consciente, que
podem surgir limitações na segurança em casos
normais ou de emergência caso haja alterações no
estado corporal ou mental. O fabricante não se res­ponsabiliza pelo uso abusivo ou mau uso do equipa­mento. A responsabilidade e o risco cabem sempre
ao utilizador ou aos responsáveis. Recomendamos a
observação das respectivas normas nacionais.
Antes de utilizar o equipamento, o utilizador deve
certificar-se que, em caso de queda no sistema EPP,
ocorra um regaste imediato, seguro e eficaz da
pessoa resgatada.
Uma pessoa suspensa que fica inerte pode sofrer
ferimentos graves e até mesmo morrer (traumatismo
causado por suspensão).
Os produtos EPP estão autorizados somente para
garantir a segurança das pessoas.

Avisos específicos para o produto

Fig. 1a/b Nomenclatura dos elementos relevantes:
A Argola de interceptação esternal EN 361
B Argola de interceptação dorsal EN 361
C Cintas ajustáveis do ombro/Fixa de fixação Easy

Glider
D Argolas de cinto de segurança laterais EN 358
E Fita de fixação Tripel Lock
F Almofada removível da perna
G Indicador de queda
H Acondicionadores elásticos
I Campo para etiquetagem individual
J Bolsa para RFID (Chip)
K Caracterização
L Dispositivo runner railstop EN 361 + dispositivo
linha de vida vertical (bem como argola para cadeiri­nha EN 813)
M Anel porta-material até no máx. 25 kg
N Anel porta-material para até quatro Toolbags
(Edelrid) (fig. 11)

Flex Pro:
O produto está em conformidade com a norma EN
813 tanto quanto à ergonomia quanto ao conforto.

Uso segundo EN 813 fig. 10c:

Flex Pro Plus:
O produto está em conformidade com a EN 813. A
lingagem da cadeirinha é feita através das argolas da
cadeirinha ventrais (L).

Uso segundo EN 361 (fig. 8a – e):

A união segura da cinta com um sistema de salva­mento e de absorção na queda é feita nas argolas de
interceptação (A ou A/2). Os meios únicos de união
eventualmente utilizados (Os mosquetões precisam
resistir à uma carga transversal ≥ 15 kN) precisam
satisfazer as exigências da EN 362 e serem lingados
em tais argolas (caracterização A ou A/2). Utilizan­do-se argolas de interceptação frontais A/2 é ne­cessário sempre utilizar ambas as argolas junto com
os meios de união conforme prevê a EN 362. Os
sistemas de absorção na queda podem ser equipa-

dos ou não com elementos absorvedores de ener­gia. Tais sistemas precisam ter condição de reduzir
as forças causadas por um impacto em caso de
queda, de forma que ela seja suportável para o corpo
(6 kN). Em um sistema de absorção de energia deve
ser utilizado apenas um arnês segundo EN 361!
Antes do uso de um sistema de absorção na queda
é imperioso assegurar que no local de trabalho do
usuário, isto é, abaixo do usuário, existe uma altura
livre necessária e prevista para caso de queda.

Espaço livre abaixo do usuário para o caso de
queda

A expansão (Hs) do cinto após uma exposição à
carga devido à queda é de no máximo 27 cm. O
respectivo manual de uso do meio de união utilizado
(meios de união para absorção de energia, aparelho
para segurança em altura, dispositivos de absorção
deslizantes no guia móvel ou fixo) bem como even­tualmente outros componentes utilizados precisam
ser necessariamente observados.

Uso segundo EN 361 + EN 353-1 (fig. 10a – b):

A união segura com o aparelho de absorção no guia
fixo (EN 353-1, dispositivo runner railstop) é feita
através das argolas de interceptação deslizantes (A
+ dispositivo linha de vida vertical). A união com
dispositivo de absorção deslizante no guia móvel é
feita conforme as indicações do fabricante do dispo­sitivo de absorção. Antes do uso de um sistema de
absorção na queda é imperioso assegurar que no
local de trabalho do usuário, isto é, abaixo do usuá­rio, existe uma altura livre necessária e prevista para
caso de queda.

Uso segundo EN 358 (fig. 10c):

Os elementos de união do sistema de segurança
devem ser lingados nas argolas laterais (D). As argo-

las laterais só devem ser utilizadas exclusivamente
para rentenção. O sistema de retenção precisa ser
mantido esticado. O ponto de amarração deve estar
acima do quadril ou na altura do quadril e a altura
livre de queda precisa ser limitada nomáximo a 0,5 m.

Fig. 2 Colocação do arnês
2a Alinhamento do arnês na almofada dos ombros
2b – c Colocação lateral do arnês (veste-se como

uma jaqueta)

Fig. 3a – d Ao fechar as fivelas Triple Lock das
pernas e no quadril é necessário observar a sequên­cia correta. Observar a caracterização! (Pernas –
Esquerda & Direita)

Fig. 4 Manuseio dos tipos de fivela
4a Em caso de favelas do tipo TripleLock a parte que

se assemelha à uma moldura precisa ser colocada
na posição vertical passando sobre o gancho. Para
afrouxar a fivela, a moldura metálica de cima precisa
ser pressionada na cavidade da fivela, simultanea­mente a favela é levantada.
4b Para afrouxar fivelas do tipo EasyGlider é neces­sário virá-las para cima. Para apertá-las, puxar pelo
outro lado da fita. Ou puxar as coberturas passando
as mesmas sobre as fivelas.

Fig. 5 a – c Puxar bem as fitas dos ombros, das
pernas e do peito de forma que fiquem esticadas

Fig. 5d Puxar esticando a cinta do quadril. O ajuste
dever ser feito de forma que se tenha espaço para
colocar a mão sob a fita.

Fig. 5e Posicionamento das argolas ((L) EN 361 + EN
353-1) central na altura do umbigo.

Fig. 5 f – g Acondicionar o pedaço de fita que ficou
para fora colocando-a no strap keeper

Fig. 6
6a A almofada do ombro precisa ficar alinhada com

a nuca de forma que não fiquem dobras ou vão.

6b Almofada do ombro muito baixa
6c – e Posição da articulação textil do quadril

Fig. 9 Aneis porta-material
9a Pode ser posicionado em outro lugar
9b Lugar para o meio de união segundo EN 354, EN

355

9c Se soltam sob uma carga superior a 5 kg

Fig. 7 Após a adaptação ter sido feita e antes do uso

do cinto, é necessário efetuar um teste de no mínimo
5 minutos na aplicação prevista. O cinto colocado
precisa ficar confortável. Escolhendo-se o tamanho
e o ajuste corretos, não deve surgir nenhum proble­ma de ordem respiratória e/ou dores durante o teste
de queda de dez minutos (Fig.12 Tabela de tamanho).
Quando o cinto estiver colocado, é necessário evitar
que fiquem peças da guarnição na área dos órgãos
genitais e sob as axilas. A suspensão do corpo não
deve fazer com que os órgãos genitais, a região
lombar e a parte das axilas fiquem extremamente
curvadas (para trás). Nas mulheres é necessário
evitar tanto quanto possível que os vasos linfáticos
do seio fiquem a sofrer pressão. Não devem ficar sob
pressão e tanto quanto possível aliviadas.

Ponto de Encosto

Para evitar fortes cargas e quedas pendulares numa
queda, os pontos de encosto devem situar-se
sempre, por razões de segurança, o mais vertical
possível sobre a pessoa a proteger. O meio de liga­ção/ O acessório de ancoragem entre o ponto de

encosto e a pessoa a proteger deve manter-se
sempre o mais esticado possível. Evite que a corda
fique frouxa! O ponto de encosto deve ser concebido
de modo que ao fixar o EPP não se verifiquem in­fluências redutoras da resistência e que este equipa­mento não possa ser prejudicadas durante a utiliza­ção. Bordos pontiagudos, rebarbas e pontas rompi­das podem prejudicar fortemente a resistência, de­vendo tapá-los com meios auxiliares adequados. O
ponto de encosto e a ancoragem têm de poder su­portar as cargas mais inesperadas. Mesmo utilizan­do-se absor vedores de energia (segundo EN 355)
deve-se utilizar os pontos de amarra para forças de
absorção que não sejam superiores a 10 kN, vide
também EN 795.

O uso do talabarte requer uma especial atenção pois
o comprimento do talabarte não deve ultrapassar
um comprimento total máximo - considerando-se
aqui inclusive o absorvedor de energia e os elemen­tos de ligação de 2,0 m.

Indicações de Segurança

Se combinar este produto com outros componentes,
existe o perigo de ambos serem prejudicados quanto
à segurança de utilização. Se este produto for utili­zado juntamente com outros componentes de um
sistema de resgate / recolha, o utilizador deve infor­ma-se, antes da utilização, sobre as recomenda­ções, indicações e instruções fornecidas com estes
componentes e deve respeitá-las. A utilização nor­malmente só é permitida juntamente com compo­nentes identificados com CE de equipamentos de
protecção pessoal (EPP) para protecção contra
quedas de altura.
A substituição ou remoção das peças originais do
produto pode limitar os recursos de segurança do
produto. Caso o fabricante não tenha feito nenhuma

recomendação por escrito, o equipamento não deve
ser modificado ou ajustado para a aplicação de
peças adicionais.
Antes e após o uso, teste o produto para verificar
possíveis danos, examine as condições de uso e
certifique-se de que ele esteja funcionando correta­mente. O produto deverá ser imediatamente descar­tado se houver quaisquer suspeitas em relação à
segurança.

Atenção! O produto não deve ficar exposto a fatores
potencialmente prejudiciais. Esses fatores incluem o
contato com substâncias ácidas e agressivas (por
exemplo, ácidos, alcalinos, fluído de solta, óleos,
materiais de limpeza), bem como temperaturas ex­tremas e fagulhas. Da mesma maneira, bordas afia­das, umidade e especialmente o acúmulo de gelo
podem interferir intensamente com a estabilidade
de produtos têxteis!

Temperatura Operacional Fig. 12b

A temperatura operacional comum do produto (em
condições secas) varia aproximadamente entre
–20°C e +55°C.

Durabilidade e Reposição

A durabilidade do produto depende essencialmente
da forma e da freqüência de utilização, além de
outros fatores externos.
Produtos fabricados a base de fibras sintéticas (po­liamida, poliéster, dyneema) estão sujeitos a um
determinado nível de envelhecimento mesmo
quando não são utilizados. Esse nível de envelheci­mento depende da intensidade dos raios ultraviole­tas e também de influências ambientais climáticas.

A vida útil máxima sob condições adequadas de
armazenamento (vide ponto Armazenamento) e sem
uso é de 12 anos.

O tempo de vida útil máxima (uso comercial/uso
não comercial) utilizando-se correctamente e sem
sinais visíveis de desgaste e condições corretas de
armazenamento é de 10 anos.

Surgindo sinais de desgaste os EPP precisam
sempre ser substituídos. Tal substituição é indispen­sável se, por. ex. as bordas do cinto estiverem dani­ficadas ou as fibras da cinta estiverem repuxadas. É
necessário controlar também se existem danos ou
sinais de abrasão nas costuras e se ocorreu contato
com produtos químicos. É necessário observar se
existem rebarbas afiadas ou sinais de corrosão nas
peças das guarnições metálicas.

Em caso de uso extremo (sinais extremos de desgas­te) como por. ex. após um exposição à carga devido
à queda ou em caso de danos, o EPP deverá ser
imediatamente retirado de uso. Além disso é neces­sário que uma pessoa com os devidos conhecimen­tos técnicos ou o fabricante examine o produto e
emita uma confirmação por escrito e/ou repare o
produto (fig. 15).
Conservações apenas podem ser efectuadas em
concordância com os perigos indicados pelo fabri­cante.

Verificação

O produto tem de ser controlado, consoante a ne­cessidade, no entanto pelo menos de ano a ano pelo
fabricante, por um perito ou por um local de contro­lo aprovado e, se necessário, ser sujeito a manuten­ção. Deve verificar-se, entre outras coisas, também
a legibilidade da identificação do produto.
Após a ultrapassagem do tempo de vida útil acima
citado de 10 anos o produto EPP precisa ser retirado
de uso.

Manutenção, Transporte e Conservação Armaze­namento:

Se não houver uma caixa de transporte, mantenha o
produto em locais frios, secos e protegido contra
raios solares. O produto não deve entrar em contato
com substâncias químicas (atenção: evite contato
com fluídos de bateria!). Armazene o produto sem
carga de tensão, compressão ou pressão mecânica.

Transporte:
O produto deve ser protegido contra radiação solar
direta, substâncias químicas, poeira e defeitos me­cânicos. Para isso, é necessário utilizar uma mochila
de proteção ou em um contêiner especial de arma­zenamento e transporte.

Limpeza Fig. 12a e Fig.13:

Produtos sujos devem ser limpos com água morna
(se necessário, com sabão neutro). Enxágüe bem
com água. O produto deve ser seco em locais com
temperatura ambiente (nunca em máquinas de
secar ou próximos a aquecedores)! Se necessário,
utilize desinfetantes comuns (sem halogênio) dispo­níveis no mercado.
Se necessário, lubrifique os pontos de articulação
das peças metálicas após a limpeza.

Atenção: O não-cumprimento das recomenda­ções contidas neste Manual do Usuário pode
constituir em perigo de morte!

Material:

Poliamida
Poliéster
Alumínio
Aço

Caracterização no produto

Fabricante: EDELRID
Designação do produto: Arnês segundo EN 361,
cadeirinha segundo EN 813, cinto de segurança seg.
EN 358, cinto para o corpo completo segundo
ANSI/ASSE Z359.11
Modelo: Flex Pro/Flex Pro Plus
Tamanho
Carga máxima de uso

YYYY MM: Ano de fabricação e mês
Número do lote: GV xxx xxxx
Identificação: (a ser registado eventualmente pelo
usuário)
CE 0123: órgão ou instituto supervisor da produção
do EPP.
Símbolo i: deve ler e respeitar os avisos e instruções

Arnês segundo EN 361: Marca A e A/2
(A/2 + A/2 = A ): Arnês

Declaração de conformidade:

Com a presente a EDELRID GmbH & Co. KG declara
que este artigo está de acordo com os requisitos
básicos e as normas relevantes da diretiva da UE
89/686 até 20.04.2018 e, a partir de 21.04.2018,
com o regulamento 2016/425 da UE. A declaração
de conformidade original pode ser consultado no
link: http://www.edelrid.de/...

Nota:
Manual de instruções: CE XXXX: Órgão notificado
competente para emissão de Certificado de análise
de protótipo CE do produto.

Os nossos produtos são fabricados com o máximo
cuidado. Se, apesar disso, houver motivo para recla­mação, solicitamos que nos comunique o número
das cargas.

Reserva-se o direito à modificações técnicas.

Informações detalhadas sobre a norma ANSI

- O usuário deste equipamento precisa receber um
manual de uso.

- É absolutamente necessário observar o manual de
uso de qualquer componente do equipamento que
esteja relacionado com este produto.

- Plano de salvamento: É necessário ter à disposição
um plano de salvamento e todos os meios para que
o mesmo seja rapidamente colocado em prática,
caso surjam dificuldades no uso deste equipamento.

- ALERTA: Se vários componentes do equipamento
estiverem em uso, pode surgir uma situação perigo­sa na qual uma função de segurança está sujeita à
interferência de uma função de segurança de um
outro componente do equipamento.

- ATENÇÃO: Produtos químicos, calor, corrosão e luz
ultravioleta podem causar danos às guarnições de
equipamentos usados em escalada. Entre em conta­to com a Edelrid caso tenha dúvida sobre o estado
deste produto.

- Esteja sempre atento ao trabalhar próximo à fontes
de energia, à máquinas em movimento ou super­fícies ásperas ou afiadas.

Anexo A – ANSI/ ASSE Z359.11

Requisitos para o uso correto de cintos para o corpo
completo (arnês) e cuidados com os mesmos ANSI/
ASSE Z359
Atenção: Este são os requisitos e as informações
gerais estabelecidos pela ANSI/ASSE Z359. O fab­ricante deste equipamento pode estabelecer re­strições mais rigorosas quanto ao uso do seu produ­to, vide Instruções do fabricante.

1. É imprescindível que o usuário deste tipo de equi­pamento tenha sido respectivamente treinado e re­cebido as devidas instruções. Tais treinamentos e

instruções devem incluir métodos detalhados que
visem o uso seguro do equipamento e a sua apli­cação durante o trabalho. As exigências mínimas
para um programa de proteção contra queda plane­jada ANSI/ASSE Z359.2 estabelece linhas e requis­itos para um programa de proteção contra queda de
forma a proteger o empregado, inclusive diretivas,
obrigações e treinamento, métodos de proteção
contra queda, eliminação e controle de perigos de
queda, métodos de salvamento, investigação de
acidentes e avaliação da eficácia do programa.

2.Para que um cinto para o corpo completo funcione
corretamente ele precisa ficar junto ao corpo sem
folgas. Desta forma, é necessário que os usuários
sejam devidamente treinados para que saibam es­colher o tamanho do cinto para o corpo completo e
que o mesmo não deslize para um lado ou outro e a
sua posição se mantenha inalterada.

3. Os usuários precisam seguir as instruções do
fabricante, o equipamento precisa estar posicionado
corretamente e o tamanho ser adequado. É
necessário que o usuário esteja particularmente
atento para que as fivelas estejam fechadas e alin­hadas corretamente, as cintas da perna e os talabar­tes de ombro estejam bem e corretamente coloca­das no corpo, os cintos toráxicos estejam na área
central do tórax, ou seja, nem muito alto nem muito
baixo. As cintas da perna precisam estar colocadas
de forma que em caso de queda, não toquem no
órgão genital.

4. Os cintos para o corpo completo que satisfazem
os requisitos da ANSI/ASSE Z359.11 devem ser
utilizados com os outros componenentes de um
sistema de proteção individual contra queda, que
limitem as forças de tração máximas em 816 kg (8
kN) ou inferiores.

5. A intolerância à suspensão, também denominada
trauma devido à intolerância à suspensão ou ainda
intolerância ortostática, é um estado grave. Em tal
caso, uma boa construção da guarnição usada na
escalada, um salvamento rápido e dispositivos para
aliviar após a queda podem auxiliar muito em tais
situações. Um usuário, que esteja consciente,
poderá usar um dispositivo deste tipo para aliviar a
força da suspensão. Tal dispositivo não só possibili­tará um alívio da pressão exercida em volta das
pernas do usuário como também a circulação san­guínea novamente e, com isto, o trauma devido à
intolerância à suspensão poderá ser retardado. Uma
extensão do elemento de fixação não deve ser fixada
diretamente em uma ancoragem ou em uma umião
de ancoragem para assegurar contra queda. As
forças de sustentação precisam ser limitadas com
um absorvedor de energia a no máximo 816 kg (8
kN). O comprimento do elemento de fixação pode
exercer influência na altura livre de queda e nos cál­culos da folga da altura livre.

6. A expansão (ou alongamento) do cinto para o
corpo completo, a medida que os componentes do
cinto para o corpo completo (arnês) de um sistema
individual de proteção contra queda podem passar a
ter durante a queda e também a deformação que
estão sujeitos a sofrer em caso de queda, podem
contribuir para um alongamento geral do sistema
durante a interceptação. No cálculo da folga para um
determinado sistema de proteção contra queda é
importante considerar o aumento da altura livre, o
resultado da expansão do cinto para o corpo com­pleto, bem como o comprimento do elemento de
união do cinto para o corpo completo, a posição
correta do equipamento no corpo do usuário no
cinto para o corpo completo e todos os outros fa­tores que exercem alguma influência.

7. Caso não estejam em uso os sets para escalada,

que ainda estejam fixados no anel D do cinto para o
corpo completo, não devem ser fixados em um ele­mento de posisionamento para trabalho ou em um
outro elemento estrutural no cinto para o corpo
completo, excetuando se isto for considerado como
autorizado pela pessoa competente e pelo fabrican­te do set. Isto é particularmente importante quando
se trata de uso de tipos de sets em forma Y visto que
a carga [do choque perigoso] do set de escalada não
utilizado, pode ser transmitida ao usuário, caso o set
de escalada não utilizado não possa se soltar da
guarnição para escalada. A posição de repouso do
set encontra-se em regra na área toráxica, a fim de
reduzir o risco de que o usuário tropece ou fique
emaranhado.

8. Extremidades de fitas soltas podem ficar presas
em máquinas ou acarretar um desacoplamento in­voluntário de um adaptador. Todos os cintos para o
corpo completo precisam dispor de correias blo­queadoras ou outros componentes que sirvam para
encaixar as extremidades de fitas soltas.

9. Utilizando-se ligações macias de uniões de laços
é recomendável usar apenas laços macios ou
mosquetões como elemento de união. Não devem
ser utilizados mosquetões, excetuando se o fabri­cante autorizar o seu uso. Os pontos 10 a 16 dão
informações detalhadas a respeito da posição e do
uso de diferentes fixações que são disponibilizadas
para este cinto para o corpo completo.

10. Costas (dorso)
O elemento de fixação dorsal deve servir sobretudo
como fixação anti-queda, desde que a aplicação
permita uma fixação alternada. A fixação dorsal
também pode ser usada como limitador do movi­mento ou ser usada também para salvamento. Em
uma queda com fixação dorsal a construção do
arnês deve distribuir a carga para as correias do
ombro e das coxas. A função das correias do ombro

é suportar o usuário. Após a queda, a fixação dorsal
leva o corpo à uma posição vertical, com um leve
inclinamento para a frente e uma leve pressão sob a
parte inferior do peito. É necessário ponderar acura­damente ao optar entre um elemento de fixação nas
costas deslizante ou fixo. Fixações dorsais desli­zantes podem ser adaptadas normalmente de forma
fácil a usários de diferentes tamanhos. Elas per­mitem também uma posição de repouso na vertical
após a queda. No entanto, elas podem causar um
alongamento do cinto para o corpo completo
(arnês).

11. Peito
A fixação toráxica (fixação esternal) pode ser utiliza­da como fixação anti-queda alternativa em apli­cações nas quais uma pessoa competente constata
que a fixação dorsal é desapropriada, e nas quais
durante a queda os pés fiquem voltadas para baixo.
Os usos práticos permitidos para uma fixação toráx­ica são por exemplo uma subida por escada com
uma forma guiada de proteção anti-queda, subida
por escada com cordas de salvamento que se enrola
automaticamente acima da cabeça para proteção
anti-queda, posicionamento para trabalho e acesso
à corda. A fixação toráxica pode também ser utiliza­da como limitadora do movimento ou para salva­mento. Em queda com fixação toráxica a construção
do cinto para corpo completo (arnês) deve distribuir
a carga para as correias do ombro e das coxas. As
correias do ombro sustentam o usuário. A fixação
toráxica de um usuário leva, após uma queda, à uma
posição sentada ou à uma posição de berço, deven­do-se salientar que o peso passa a ficar concentrado
nas coxas, nas nádegas e na parte inferior da cintu­ra. O posicionamento para trabalho do usuário por
meio da fixação toráxica leva a um posicionamento
do corpo quase na vertical. Caso a fixação toráxica
seja utilizada como proteção anti-queda, a pessoa

competente, que avalia a aplicação, deve garantir
que a queda só deva ocorrer com os pés para baixo.
Isto pode acarretar uma limitação da altura livre per­mitida. Uma fixação toráxica que esteja montada em
um tipo ajustável de cinto toráxico, possivelmente
pode fazer com que o cinto toráxico escorregue para
cima enforcando o usuário em caso de queda,
quando o cinto toráxico for puxado para cima e o
usuário se encontrar pendurado no cinto. Para tais
aplicações a pessoa competente deve ponderar o
uso de modelos de cintos para corpo completo
(arnêses) equipados com uma fixação toráxica fixa.

12. Frontal
A fixação frontal serve como união durante uma es­calada com escada para tipos guiados de segurança
anti-queda, nas quais a queda só pode ocorrer
apenas em uma direção de forma que os pés fiquem
sempre apontando para baixo, ou ela pode ser uti­lizada para o posicionamento para trabalho. A fix­ação frontal do usuário levará à uma posição senta­da durante o posicionamento do trabalho com o
tronco (do corpo) na vertical, embora o peso se
concentre na coxa e nas nádegas. Em caso de queda
com uma fixação frontal a construção de um cinto
para o corpo completo deve distribuir a carga com
ajuda do cinto abdominal diretamente para as coxas
e a par te inferior das nádegas. Caso a fixação frontal
seja usada como proteção anti-queda, a pessoa
competente, que avalia a aplicação, deve tomar
providências para que a queda só possa ocorrer se
os pés estiverem apontado para baixo. Isto pode
acarretar uma limitação da altura livre permitida.

13. Ombros
Os elementos de fixação nos ombros devem ser
utilizados sempre em forma de par e são indicados
para uma fixação autorizada só para salvamento
com o fim de levar a pessoa a ser salva para um
espaço pequeno e para retirá-la do mesmo. Os ele-

mentos de fixação nos ombros não devem ser utiliza­dos como proteção anti-queda. É recomendável
utilizar elementos de fixação nas costas junto com
um cinto de sustentação no ombro no qual esteja
instalado um elemento de expansão cuja finalidade
seja separar as correias do ombro do cinto para o
corpo inteiro.

14. Cintura traseira
A fixação na cintura traseira deve ser utilizada
apenas e exclusivamente para limitar o movimento.
O elemento de fixação na cintura traseira não deve
ser utilizado como proteção anti-queda. Não é per­mitido sob nenhuma circunstância utilizar a fixação
na cintura traseira para outra finalidade excetuando
a limitação do movimento. A fixação na altura da
cintura (nas costas) deve ser exposta apenas à uma
carga mínima e jamais ser utilizada com a finalidade
de aguentar todo o peso do usuário.

15. Quadril
Os elementos de fixação na altura do abdomen
devem ser utilizados sempre em forma de par e ex­clusivamente para o posicionamento para trabalho.
Os elementos de fixação na altura do abdomen não
devem ser utilizados como proteção anti-queda.
Fixações na altura do abdomen são frequentemente
usadas para trabalhos florestais como por ex. podas
de árvores, trabalhos de abastecimento que exijam
a subida em postes, trabalhos de construção, de
armações de liga de concreto e em subidas em cof­ragens para posicionamento para trabalho. É
necessário alertar o usuário quanto ao uso dos ele­mentos de fixação na altura do abdomen (ou
qualquer outro ponto fixo no cinto para o corpo
completo) para guardar a extremidade fora de uso de
um set de proteção anti-queda, visto que há um
perigo de tropeção , ou em caso de um set com
vários elementos tipo eslinga poderia causar uma
desequilíbrio perigoso tanto para o cinto para o

corpo inteiro como também para o usuário.

16. Cadeirinha
Os elementos de suspensão da cadeirinha devem
ser utilizados sempre em par. Além disso, eles só
devem ser utilizados exclusivamente para posiciona­mento para trabalho. Eles não devem ser utilizados
como proteção anti-queda.
As fixações em cadeirinhas são frequentemente
utilizadas para tarefas que exijam mais tempo e du­rante as quais o usuário fica suspenso. De forma que
o usuário pode se sentar entre ambos os elementos
de fixação exibidos. Exemplo eloquente de tais ativ­idades é o trabalho de limpeza de fachadas de
prédios altos.

CONTROLE DO USUÁRIO, CUIDADOS E ARMA­ZENAMENTO DO EQUIPAMENTO
Os usuários de sistemas de proteção anti-queda
pessoais devem observar no mínimo todas as in­struções do fabricante relacionadas à inspeção, aos
cuidados e armazenamento do equipamento. A em­presa do usuário deve guardar as instruções do
fabricante e tomar providências para que todos os
usuários tenham um acesso fácil às mesmas. Vide
ANSI/ASSE Z359.2, exigências mínimas ao pro­grama de proteção anti-queda planejado quanto à
inspeção feita pelo usuário, a cuidados e ao arma­zenamento do equipamento.

1. Além das exigências da execução de controle,
indicadas nas instruções do fabricante, o equipa­mento deve ser inspecionado pelo usuário antes de
qualquer uso , e, além disso, por uma pessoa com­petente (que não seja o usuário) em intervalos de no
máximo um ano:

- Falta ou ilegibilidade das marcações

- Falta de qualquer elemento que exerça influência
na forma, no posicionamento ou na função do equi-

pamento

- Sinais de defeito ou danos nos elementos metáli­cos, inclusive fissuras, bordas afiadas, deformação,
corrosão, resultado de contato com produtos quími­cos agressivos, sobreaquecimento, alteração e des­gaste excessivo.

- Sinais de defeito ou danos nos cintos/nas cintas
ou cordas, inclusive o desfiamento, o enroscamento,
a dobra, o embaraçamento, costuras rasgadas ou
repuxadas para fora, alongamento demasiado,
ataque químico, acúmulo demasiado de impureza,
abrasão, alteração, falta ou excesso de lubrificação,
envelhecimento e desgaste demasiados

2. Os critérios para a inspeção do equipamento
devem ser estabelecidos pela empresa do usuário.
Tais critérios para o equipamento devem ser tão ex­igentes ou mais exigentes do que os critérios esta­belecidos nesta norma ou nas instruções do fabri­cante, devendo valer o mais exigente de ambos.

3. Se na inspeção do equipamento forem constata-

DK

Flex Pro og Flex Pro Plus
Faldsele iht. EN 361, holdesele iht. EN 358; Sid­desele iht. EN 813, helkropssele iht. ANSI/ASSE
Z359.11-2014

ANVISNINGER OM ANVENDELSE, SIKKERHED,
LEVETID, OPBEVARING OG PLEJE

Dette produkt er en del af de personlige værnemidler
til beskyttelse mod fald fra højden (PSA) og bør tilde­les til én person.
Denne brugsanvisning indeholder vigtige anvisnin­ger, et kontrolkort og et kontrolcertifikat. Før dette
produkt tages i brug, skal indholdet i alle dokumenter
være forstået.
Forhandleren skal stille denne dokumentation til rå-

dos defeitos, danos ou cuidados insuficientes, o
equipamento precisará ser retirado de uso definitiv­amente ou ser feita uma manutenção adequada
visando reparar as falhas antes que o equipamento
volte a ser usado. Cuidados e armazenamento

1. É dever da empresa do usuário cuidar do equipa­mento e armazená-lo conforme as instruções do
fabricante. Eventuais problemas especiais que
possam surgir devido às condições de uso, devem
ser obrigatoriamente comunicados ao fabricante.

2. O equipamento que precise de cuidados ou para
o qual está planejado que se deva cuidar do mesmo,
deverá ser marcado como “não utilizável “ e ser co­locado fora de uso.

3. O equipamento precisa ser armazenado de forma
a estar protegido contra danos oriundos de fatores
climáticos como temperatura, luz, raios ultravioletas,
umidade excessiva, óleo, produtos químicos, va­pores ou demais elementos prejudiciais ao equipa­mento.

dighed for brugeren på det sprog, der tales i anven­delseslandet, og dokumentationen skal opbevares
sammen med udstyret, så længe dette anvendes.

Anvisninger vedrørende brugen

Følgende anvisninger vedrørende brugen skal læses
grundigt og altid overholdes. Dette produkt, der er
beregnet specielt til arbejde i højden og dybden,
fratager ikke brugeren for den risiko, arbejdet inde­bærer.

Arbejde og sport i højden og dybden er potentielt
farligt. Fejl og uagtsomhed kan medføre alvorlige
personskader eller endda døden. Det rigtige valg af
udstyr kræver erfaring og skal findes gennem en fa-

reanalyse; udstyret må kun anvendes af uddannede
og erfarne personer eller under vejledning og opsyn.
Brugeren skal være klar over, at manglende fysisk
eller mental formåen kan påvirke sikkerheden både
ved almindelig brug og i nødstilfælde. Producenten
afviser enhver hæftelse i tilfælde af misbrug og/eller
forkert brug. Brugerne eller de personer, der har
påtaget sig ansvaret, bærer selv risikoen. Til brug af
dette produkt anbefaler vi endvidere at sætte sig ind
i gældende nationale regler. Før udstyret tages i
brug, skal brugeren sikre, at det i tilfælde af et fald
under brug af personlige værnemidler til beskyttelse
mod fald fra højden (PSA) er muligt at foretage en
sikker og effektiv redning af de faldne personer.
Det kan medføre alvorlige eller dødelige kvæstelser
at hænge bevægelsesløst i selen (hængetrauma).
Personlige værnemidler til beskyttelse mod fald fra
højden er udelukkende beregnet til sikring af perso­ner.

Produktspecifikke henvisninger

Ill. 1a/b Nomenklatur over relevante elementer:
A Sternal redningsslynge EN 361
B Dorsal redningsslynge EN 361
C Justerbare skulderbånd/Easy Glider spænde
D Holdeseleøjer i siden EN 358
E Tripel Lock spænde
F Aftagelige benpolstre
G Styrtindikator
H Elastiske opbevaringer
I Individuelt tekstfelt
J Pose til RFID (chip)
K Mærkning
L Glidende faldsikringsøje EN 361 + stige (samt sid­deseleøje EN 813)
M Materialeløkker op til maks. 25 kg
N Materialeløkker til op til fire (Edelrid) toolbags

(fig. 11)

Flex Pro:
Produktet er i overensstemmelse med kravene i EN
813 mht. ergonomi og komfort.

Anvendelse iht. EN 813 fig. 10c:

Flex Pro Plus:
Produktet er i overensstemmelse med kravene i EN.
Til dette formål bindes brugeren ind i siddeselen ved
hjælp af det ventrale siddeseleøje (L).

Anvendelse iht. EN 361 (Ill. 8 a–e):

Sikker forbindelse af selen med et rednings- eller
faldsystem sker ved hjælp af redningsslyngerne (A
eller A/2), enkelte forbindelseselementer, der an­vendes i givet fald (karabinhager, bør tåle en tværbe­lastning ≥ 15 kN) skal overholde EN 362 og fastgøres
til disse (A- eller A/2-mærkning). Ved brug af de
forreste redningsslynger A/2 skal man altid bruge
begge slynger med forbindelsesmidlet iht. EN 362.
Faldystemer kan være forsynet med falddæmpende
elementer eller ikke have falddæmpende elementer.
I tilfælde af styrt skal faldsystemerne reducere de
optrædende fangkræfter til et niveau, der kan tåles
af kroppen (6 kN). I et faldsystem må der kun bruges
en faldsele iht. EN 361! Inden anvendelse af et fald­system skal man kontrollere, at det nødvendige frie
faldrum på arbejdspladsen under brugeren findes.

Frit faldrum under brugeren

Selens udvidelse (Hs) efter en styrtbelastning udgør
højst 27 cm. Der skal tages hensyn til den tilsvarende
brugsvejledning til det anvendte forbindelsesmiddel
(energiabsorberende forbindelsesmiddel, højdesik­ringsapparater, medløbende faldapparater på bevæ­gelig eller fast føring) samt i givet fald de andre an­vendte komponenter.

Anvendelse iht. EN 361 + EN 353-1 (fig. 10a – b):

Den sikre forbindelse med det medløbende faldap­parat på fast føring (EN 353-1, faldsikringsløber) sker
ved hjælp af den glidende redningsslynge (A + stige).
Forbindelsen med det medløbende faldapparat på
bevægelig føring sker iht. oplysningerne fra
faldanordningens producent. Inden anvendelse af et
faldsystem skal man kontrollere, at det nødvendige
frie faldrum på arbejdspladsen under brugeren
findes.

Anvendelse iht. EN 358 (fig. 10c):

Forbindelseselementer af holdesystemet skal fast­gøres til de laterale øjer (D). Disse øjer må udeluk­kende bruges til holdeformål. Holdesystemet skal
holdes stramt. Anhugningspunktet skal ligge over
eller i hoftehøjde og den frie faldhøjde skal begræn­ses til højst 0,5 m.

Ill. 2 Iførelse af selen
2a Orientering af selen i forhold til skulderpolster
2b – c Iførelse af selen i siden (som en jakke)

Fig. 3a – d Ved lukning af Triple Lock spænderne på

benene og hoften skal man være opmærksom på
korrekt tildeling. Vær opmærksom på mærkningen!
(Ben – venstre og højre)

Ill. 4 Betjening af spændetyperne
4a Ved TripleLock-spænder skal rammedelen vippes

opad over krogen for at blive hængt i. For at løsne
spændet trykkes den fremspringende metalramme
ind i spændehuset, samtidigt løftes spændet.
4b EasyGlider-spænder vippes opad for at blive
løsnet. For at lukke træk i det udløbende bånd. Træk
i givet fald afdækningerne over spændet.

Ill. 5 a – c Stramning af skulder-/ben- og brystbån­dene

Fig. 5d Stramning af hofteselen. Indstillingen skal
vælges sådan, at der altid er en håndsbredde luft
under båndet.

Fig. 5e Positionering af øjet ((L) EN 361 + EN 353-1)
centralt i navlehøjde.

Ill. 5 f – g Opbevaring af overskydende selebånd i
Strap Keeper

Ill. 6
6a Skulderpolsteret bør slutte tæt på nakkeansat-

sen.

6b Skulderpolster for lavt
6c – e Position af det tekstile hofteled

Ill. 9 Materialeløkker
9a frit positionerbare
9b Opbevaringsplads til forbindelsesmiddel iht. EN

354, EN 355

9c Løser sig ved en last på mere end 5 kg

Ill. 7 Efter tilpasning og inden brug af selen bør der

gennemføres en hængetest på mindst 5 minutter
med den planlagte anvendelse. Den iførte sele skal
sidde behageligt. Ved korrekt valg hhv. indstilling af
størrelsen må der under hængetesten ikke optræde
nogen forhindring af vejrtrækningen og/eller smer­ter (Fig. 12 Størrelsestabel). Ved iført sele skal be­slagsdele i genitaliernes område og under armhuler­ne undgås. At hænge frit i selen må ikke fremkalde
omfattende lordosedannelse, overstrækning eller
tryk på genitalierne, lænderne og skulderområderne.
Hos kvinder skal de lymfatiske brystkar være aflastet
så meget som muligt.

Anhugningspunkt
For at undgå store belastninger og pendulfald i tilfæl-

de af nedstyrtning skal anhugningspunkterne af
hensyn til sikkerheden altid så vidt muligt ligge lodret
over den person, der skal sikres. Forbindelsesmid­let/Forankringspunktet fra anhugningspunktet til
den sikrede person skal altid holdes så stram som
muligt. Slappe wirer skal undgås! Anhugningspunk­tet skal vælges, så styrken af det personlige vær­nemiddel ikke forringes ved fiksering af det, og så
værnemidlet ikke bliver beskadiget under brugen.
Skarpe kanter, grater og klemning kan forringe styr­ken markant, om nødvendigt skal disse afdækkes af
egnede hjælpemidler. Anhugningspunktet og forank­ringen skal kunne modstå de belastninger, der må
forventes i det værst tænkelige tilfælde. Også ved
foreskreven brug af falddæmpere (iht. EN 355) iht.
Også ved brug af falddæmpere (iht. EN 355) skal
anhugningspunkterne dimensioneres til fangkræfter
på 10 kN, se også EN 795.

Ved anvendelse af et forbindelsesled skal man være
opmærksom på, at forbindelsesleddets maksimale
samlede længde ikke må overskride 2,0 m inkl. ener­giabsorber og forbindelseselementer.

Sikkerhedsforskrifter

Ved brug af dette produkt sammen med andre dele
er der fare for, at brugssikkerheden forringes. Hvis
dette produkt anvendes sammen med andre dele af
et rednings-/fangsystem, skal brugeren før ibrugtag­ning gøre sig bekendt med de medfølgende anbefa­linger, anvisninger og vejledninger for disse dele og
overholde dem. Anvendelse skal altid ske sammen
med CE-mærkede personlige værnemidler (PSA) af
hensyn til beskyttelse mod fald fra højden.
Hvis originale bestanddele af produktet forandres
eller fjernes, er det muligt, at sikkerhedsegenskaber­ne herved forringes. Udstyret bør ikke på nogen som
helst måde, der ikke skriftligt er anbefalet af produ-

centen, forandres eller tilpasses med henblik på
montering af supplerende dele.
Produktet skal kontrolleres for eventuelle skader før
og efter brug, det skal sikres, at det er egnet til brug
og at det fun-gerer korrekt. Allerede ved mindste tvivl
vedrørende sikker anvendelse af produktet skal pro­duktet omgående kasseres.

OBS! Produkterne må ikke udsættes for nogen som
helst skadelige påvirkninger. Dette omfatter kontakt
med ætsende og aggressive stoffer (som fx: syrer,
lud, loddevand, olie, rengø-ringsmidler) samt ekstre­me temperaturer og gnister.
Skarpe kanter, fugt og især isdannelse kan ligeledes
reducere tekstile produkters styrke betydeligt!

ANVENDELSESTEMPERATUR Ill. 12b

Anvendelsestemperaturen for vedvarende brug af
produktet (i tør tilstand) ligger mellem ca. -20°C og
+55°C.

LEVETID OG UDSKIFTNING

Produktets levetid afhænger hovedsageligt af anven­delsens art og hyppighed samt af de ydre påvirknin­ger.
Produkter, der er fremstillet af kemiske fibre (polya­mid, polyester, dyneema), er underkastet en vis æld­ning, selvom de ikke anvendes. Denne ældning af­hænger især af den ultraviolette strålings styrke og
af klimatiske omgivelsespåvirkninger.
Efter udløb af anvendelsestiden eller senest efter
udløb af den maksimale levetid må produktet ikke
længere anvendes.

Den maksimale levetid ved optimale opbevarings­betingelser (se punktet oplagring) og uden anvendel­se er 12 år.

Den maksimale anvendelsesvarighed (erhvervs­mæssig/ikke-erhvervsmæssig anvendelse) ved hen­sigtsmæssig anvendelse uden slitage og ved optima­le opbevaringsbetingelser er 10 år.

Ved tegn på slitage skal PSU-produkter principielt
sliftes ud, f.eks. hvis selebåndkanter er beskadiget
eller fibre er trukket ud af selebåndet, beskadigel­ser/slitage af sømmene er synlige eller der har været
kontakt med kemikalier. Vær opmærksom på skarpe
grater eller korrosion på beslagdele af metal.

Ved ekstrem brug (ekstrem slitafe) som f.eks. efter
en styrtbelastning eller ved beskadigelser skal
PSU-produktet strakes tages ud af brug og sendes til
en sagkyndig person eller producenten til kontrol
med skriftlig bekræftelse og/eller i givet fald repara­tion (Ill. 15).

Reparationer må kun udføres i overensstemmelse
med de procedurer, der er oplyst af producenten.

Kontrol

Produktet skal efter behov, dog mindst én gang om
året kontrolles og hvis nødvendigt vedligeholdes
af producenten, en sagkyndig person eller et autori­seret kontrolsted.
Derved skal bl.a. læsbarheden af produktmærknin­gen kontrolleres.
Efter overskridelse af den ovennævnte anvendelses­varighed på 10 år må PSU-produktet ikke længere
anvendes.

Opbevaring, transport og vedligeholdelse
Opbevaring:

Køligt, tørt og beskyttet mod dagslys, pakket ud af
transportbeholderne. Ingen kontakt med kemikalier
(Pas på: batterisyre!). Opbevares uden mekanisk
pres-, tryk- eller trækpåvirkning.

Transport:
Produktet skal beskyttes mod direkte sollys, kemika­lier, forureninger og mekanisk beskadigelse.
Til dette formål bør der anvendes en beskyttelsesta­ske eller specielle opbevarings- og transportbehol­dere.

Rengøring Ill. 12a og Ill. 13:
Forurenede produkter rengøres i lunkent vand (tilsæt
neutral sæbe om nødvendigt). Skyl grundigt. Tørres
ved rumtemperatur, under ingen omstændigheder i
tumbler eller i nærheden af radiatorer! Om nødven­digt kan gængse, halogenfrie desinfektionsmidler
anvendes.Eventuelt skal led på metaldele smøres
efter rengøringen.

OBS: Ignorering af denne brugsanvisning medfø­rer livsfare!

Materiale:

Polyamid
Polyester
Aluminium
Stål

Mærkninger på produktet

Producent: EDELRID
Produktbetegnelse: Faldsele iht. EN 361, siddesele
iht. EN 813, holdesele iht. EN 358, helkropssele iht.
ANSI/ASSE Z359.11
Model: Flex Pro/Flex Pro Plus
Størrelse
Maksimal brugerlast

YYYY MM: Fremstillingsår og -måned
Chargenummer: GV xxx xxxx
Identifikation: (skal i giver fald udfyldes af brugeren
selv)
CE 0123: Overvågningsorgan for PSU-produktion

i-symbol: Advarslerne og anvisningerne skal læses
og overholdes
Faldsele iht. EN 361: Mærkning A og A/2
(A/2 + A/2 = A ): Redningsslynge

Overensstemmelseserklæring:

Hermed erklærer EDELRID GmbH & Co. KG, at
denne artikel er i overensstemmelse med de grund­læggende krav og de relevante forskrifter, indtil

20.4.2018 i EU-direktiv 89/686 og fra 21.4.2018 i
EU-forordning 2016/425. Der er adgang til origi­nal-overensstemmelseserklæringen på følgende In­ternet-link: http://www.edelrid.de/...

Bemærkning:
Brugsanvisning: CE XXXX: Bemyndiget organ, der er
ansvarligt for udstedelsen af produktets EF-typeaf­prøvningsattest.

Vores produkter fremstilles med største omhyggelig­hed. Skulle der alligevel opstå anledning til berettige­de reklamationer, bedes lot-nummeret angivet.

Der tages forbehold for tekniske ændringer

ANSI - udførlige oplysninger

- Brugeren af dette udstyr skal modtage en brugsan­visning.

- Brugsanvisningen til enhver udstyrsgenstand, der
bruges i forbindelse med dette produkt, skal overhol­des.

- Redningsplan: En redningsplan og alle midler til
hurtig implementering af den i tilfælde af vanskel­igheder med brugen af dette udstyr skal findes.

- ADVARSEL: Hvis flere udstyrsgenstande bruges,
kan der opstå en farlig situation, hvor sikkerheds­funktionen af en udstyrsgenstand kan påvirkes af
sikkerhedsfunktionen af en anden udstyrsgenstand.

- ADVARSEL: Kemikalier, varme, korrosion og ultravi­olet lys kan beskadige klatreselen. Kontakt Edelrid,
hvis der er tvivl om dette produkts tilstand.

- Vær vagtsom, hvis der arbejdes i nærheden af
strømkilder, bevægelige maskiner eller ru eller
skarpe overflader.

Tillæg A – ANSI/ ASSE Z359.11
ANSI/ASSE Z359 Krav til korrekt anvendelse og
pleje af helkropsseler
Bemærk: Dette er generelle krav og oplysninger iht.
ANSI/ASSE Z359; producenten af dette udstyr kan
pålægge strengere begrænsninger mht. produktets
brug, se anvisningerne fra producenten.

1. Det er absolut nødvendigt, at brugerne af denne
type udstyr får korrekt skoling og undervisning, bl.a.
om udførlige procedurer for sikker brug ved anven­delse af sådant udstyr på arbejdspladsen. ANSI/
ASSE Z359.2, Mindstekrav til et planlagt faldsikring­sprogram, fastsætter retningslinjer for og krav til en
arbejdsgivers planlagte faldsikringsprogram, inklus­ive retningslinjer, pligter og skoling, faldsikringspro­cedurer, eliminering og kontrol af faldfarer, redning­sprocedurer, undersøgelse af ulykker og evaluering
af programmets effektivitet.

2. Hvis en helkropssele skal fungere korrekt, skal den
have en god pasform. Brugere skal skoles i at vælge
den korrekte størrelse for deres helkropssele og at
sørge for, at den ikke mister den korrekte pasform.

3. Brugere skal overholde producentens anvisninger
om korrekt pasform og størrelse og i denne forbind­else især være opmærksom på, at spænder er for­bundet og orienteret korrekt, benremme og skulder­remme altid holdes spændt, brystremme er placeret
i det midterste brystområde og benremme er place­ret og spændt sådan, at kontakt med genitalierne

undgås i tilfælde af en nedstyrtning.

4. Helkropsseler, som overholder ANSI/ASSE
Z359.11, er beregnet til brug sammen med andre
komponenter af et personligt faldsikringssystem, der
begrænser den maksimale faldkraft til 816 kg (8 kN)
eller mindre.

5. Hængetraume eller ortostatisk intolerance er en
alvorlig tilstand, der dog kan holdes under kontrol
ved hjælp af god konstruktion af klatreselen,
omgående redning og anordninger til ophængning­saflastning efter nedstyrtningen. En bruger, der er
ved bevidsthed, kan anvende en anordning til
ophængningsaflastning, som løsner spændingen om
brugerens ben, retablerer blodcirkulationen og
dermed forsinker begyndelsen af hængetraumet. En
befæstelseselementforlængelse bør ikke fastgøres
direkte til en forankring eller en forankringsforbind­elseskomponent for faldsikring. Faldkraften skal be­grænses til maksimalt 816 kg (8 kN) ved hjælp af den
falddæmper. Længden af befæstelseselement­forlængelsen kan have indflydelse på frifaldshøjden
og beregningerne af frifaldsspillerummet.

6. Helkropsselens udvidelse, det mål, som helkrops­selekomponenten af et personligt faldsikringssystem
kan udvides og deformeres med ved en nedstyrtning,
kan bidrage til den samlede udvidelse af systemet
ved forhindringen af et fald. Ved beregningen af det
samlede spillerum for et bestemt faldsikringssystem
er det vigtigt, at der tages hensyn til stigningen af
faldhøjden, der skyldes udvidelsen af helkropsselen,
samt længden af helkropsselens forbindelseskom­ponent, placeringen af brugerens krop i helkropssel­en og alle andre bidragende faktorer.

7. Hvis de ikke er i brug, bør ubrugte klatrestisæt, der
stadig er fastgjort til helkropsselens D-ring, ikke fast­gøres til et arbejdspositioneringselement eller et

andet strukturelement på helkropsselen, medmindre
dette betragtes som tilladt af den kompetente
person og sættets producent. Dette er især vigtigt
ved brug af nogle typer sæt i Y-form, da belastningen
(farlig stødbelastning) delvis kan overføres fra det
ubrugte klatrestisæt til brugeren, hvis det ikke kan
løsne sig fra klatreselen. Sættets hvilebefæstelse
befinder sig som regel i br ystområdet for at reducere
faren for at snuble eller blive fanget.

8. Løse remender kan fanges i maskiner eller med­føre utilsigtet frakobling af en udligner. Alle helkrops­seler bør omfatte spærreremme eller andre kompo­nenter, der tjener til kontrol af de løse remender.

9. Pga. beskaffenheden af bløde løkkeforbindelser
bør disse kun bruges til forbindelse med andre bløde
løkker eller karabinhager. Karabinhager bør ikke
bruges, medmindre producenten tillader det i forbin­delse med anvendelsen. Delene 10-16 indeholder
udførlige oplysninger om placeringen og brugen af
forskellige befæstelser, der er til rådighed for denne
helkropssele.

10. Ryg
Rygbefæstelseselementet bør bruges som hovedbe­fæstelse til faldsikring, medmindre anvendelsen til­lader, at en skiftende befæstelse bruges. Rygbefæs­telsen kan også bruges til bevægelsesbegrænsning
eller redning. Ved en nedstyrtning med rygbefæs­telse bør helkropsselens konstruktion styre belast­ningen gennem skulderremmene, der støtter bru­geren, og omkring lårene. Brugerens rygbefæstelse
vil ef ter en nedstyrtning medføre en oprejst krop­sholdning, med en let hældning fremad og et let tryk
på den nederste brystregion. Valget mellem et gli­dende og et fast rygbefæstelseselement bør
overvejes grundigt. Glidende rygbefæstelser kan
som regel lettere tilpasses til forskellige brugerstør­relser og muliggør en mere lodret hvileposition efter
en nedstyrtning, men de kan forøge helkropsselens

udvidelse.

11. Bryst
Brystbefæstelsen kan bruges som alternativ
faldsikringsbefæstelse ved anvendelser, hvor en
kompetent person konstaterer, at rygbefæstelsen er
uegnet, og hvor en nedstyrtning i en anden retning
end med fødderne først ikke er mulig. Tilladte prak­tiske anvendelser af en brystbefæstelse inkluderer,
men er ikke begrænset til, stigeklatring med en ført
type af faldsikring, stigeklatring med selvoprullende
redningsline over hovedet til faldsikring, arbejdsposi­tionering og adgang til reb. Brystbefæstelsen kan
også bruges til begrænsning af bevægelse eller red­ning. Ved en nedstyrtning med brystbefæstelse bør
helkropsselens konstruktion styre belastningen
gennem skulderremmene, der støtter brugeren, og
omkring lårene. Brugerens brystbefæstelse vil efter
en nedstyrtning medføre en nærmest siddende hold­ning eller vuggeholdning, hvor vægten koncentreres
på lårene, balderne og den nederste ryg. Brugerens
arbejdspositionering ved hjælp af brystbefæstelsen
vil medføre en nærmest oprejst kropsholdning. Hvis
brystbefæstelsen bruges som faldsikring, bør den
kompetente person, som vurderer anvendelsen, tage
foranstaltninger for at sikre, at en nedstyrtning kun
kan ske med fødderne først. Det kan omfatte en be­grænsning af den tilladte frifaldshøjde. En brystbe­fæstelse, som en justerbar type af brystsele er ind­bygget i, kan muligvis medføre, at brystselen glider
opad og kvæler brugeren, når brugeren falder, skal
trækkes ud eller er i en hængende position. Til disse
anvendelser bør den kompetente person overveje
versioner af helkropsselen med en fast brystbefæs­telse.

12. Frontal
Frontalbefæstelsen tjener som forbindelse ved
stigeklatring til førte typer af faldsikringer, hvor en
nedstyrtning i en anden retning end med fødderne

først ikke er mulig, eller den kan bruges til arbejds­positionering. Brugerens frontalbefæstelse vil efter
en nedstyrtning eller ved arbejdspositionering med­føre en siddende holdning med oprejst overkrop,
hvor vægten koncentreres på lårene og balderne.
Ved en nedstyrtning med frontalbefæstelse bør
helkropsselens konstruktion styre belastningen di­rekte omkring lårene og under balderne ved hjælp af
bækkenselen. Hvis frontalbefæstelsen bruges som
faldsikring, bør den kompetente person, som vurder­er anvendelsen, tage foranstaltninger for at sikre, at
en nedstyrtning kun kan ske med fødderne først. Det
kan omfatte en begrænsning af den tilladte frifald­shøjde.

13. Skulder
Skulderbefæstelseselementerne, der bør bruges
parvist, er en befæstelse, der er godkendt til redning
og muliggørelse af adgang/hentning. Skulderbefæs­telseselementerne bør ikke bruges som faldsikring.
Det anbefales at bruge skulderbefæstelseselement­er i forbindelse med en skulderbøjle med et indbyg­get sprederelement for at holde helkropsselens
skulderremme adskilt fra hinanden.

14. Bageste talje
Den bageste taljebefæstelse bør udelukkende
bruges som bevægelsesbegrænsning. Den bageste
taljebefæstelse bør ikke bruges som faldsikring. Det
er under inden omstændigheder tilladt at bruge den
bageste taljebefæstelse til andre formål end bevæ­gelsesbegrænsning. Den bageste taljebefæstelse
bør kun udsættes for minimal belastning fra bruger­ens talje, den bør aldrig bruges til at bære hele bru­gerens vægt.

15. Hofte
Hoftebefæstelseselementerne, der bør bruges parv­ist, bør udelukkende bruges til arbejdspositionering.
Hoftebefæstelseselementerne bør ikke bruges som
faldsikring. Hoftebefæstelser bruges ofte til arbejds-

positionering af træplejere, elforsyningsarbejdere,
der klatrer op i master, og byggearbejdere, der
samler armeringsjern og klatrer på forskallingsvæg­ge. Brugere advares mod at bruge hoftebefæstelse­selementer (eller et andet stift punkt på helkropssel­en) til opbevaring af den ubenyttede ende af et
faldsikringsklatrestisæt, da dette kan medføre fare
for at snuble eller da, i tilfælde af flergrenede sæt,
sættets ubenyttede del kan forårsage en negativ
belastning af helkropsselen og brugeren.

16. Hængesæde
Hængesædebefæstelseselementerne, der bør
bruges parvist, bør udelukkende bruges til arbejds­positionering. Hængesædebefæstelseselementerne
bør ikke bruges som faldsikring.
Hængesædebefæstelser bruges ofte til længerevar­ende svævende aktiviteter, hvor brugeren kan sidde
på hængesædet, der dannes mellem de to befæs­telseselementer. Et eksempel på dette er vin­duespudsere, der arbejder på store bygninger.

KONTROL VED BRUGEREN, VEDLIGEHOLDELSE OG
OPBEVARING AF UDSTYRET
Brugere af personlige faldsikringssystemer bør
mindst overholde alle anvisninger fra producenten
om kontrol, vedligeholdelse og opbevaring af ud­styret. Brugerens virksomhed bør opbevare anvisnin­gerne fra producenten og sørge for, at de er let til­gængelige for alle brugere. Se ANSI/ASSE Z359.2,
Mindstekrav til et planlagt faldsikringsprogram, om
kontrol ved brugeren, vedligeholdelse og opbevaring
af udstyret.

1. Foruden de kontrolkrav, der er fremstillet i an­visningerne fra producenten, bør udstyret - af bru­geren inden hver anvendelse og desuden af en kom­petent person, der ikke er identisk med brugeren,
med mellemrum på højst et år - kontrolleres for:

- manglende eller ulæselige markeringer

- fravær af elementer, der har indflydelse på ud­styrets form, pasform eller funktion

- tegn på mangler eller skader på metalelementer,
inklusive revner, skarpe kanter, deformering, korro­sion, kemikalieangreb, overophedning, forandring og
ekstrem slitage

- tegn på mangler eller skader på seler eller reb, in­klusive frynsedannelse, opsplejsning, opsnoning,
knæk, knudedannelse, sammenfletning, revne eller
udtrukne sømme, ekstrem udvidelse, kemikaliean­greb, ekstrem tilsmudsning, slid, forandring,
påkrævet eller for kraftig smøring, ekstrem aldring
og ekstrem slitage

2. Kontrolkriterier for udstyret bør fastsættes af bru­gerens virksomhed. Sådanne kriterier bør svare til
eller stille større krav end de kriterier, der er fastsat
enten i denne standard eller i anvisningerne fra pro­ducenten, hvilke af dem end er mere omfattende.

3. Hvis kontrollen viser mangler, skader eller util­strækkelig vedligeholdelse af udstyret, bør udstyret
tages ud af brug permanent og gennemgå en korrig­erende vedligeholdelse ved den oprindelige produ­cent eller en repræsentant af producenten, inden det
tages i brug igen. Vedligeholdelse og opbevaring

1. Vedligeholdelse og opbevaring bør udføres af bru­gerens virksomhed i overensstemmelse med an­visningerne fra producenten. Producenten bør orien­teres om særlige problemer, der kan optræde pga.
anvendelsesbetingelserne.

2. Udstyr, der har brug for vedligeholdelse eller som
vedligeholdelse er planlagt for, bør markeres som
“Kan ikke bruges” og tages ud af drift.

3. Udstyr bør opbevares sådan, at skader pga. miljø­faktorer som temperatur, lys, UV, ekstrem fugtighed,
olie, kemikalier og deres dampe eller andre skadelige
elementer forhindres.
