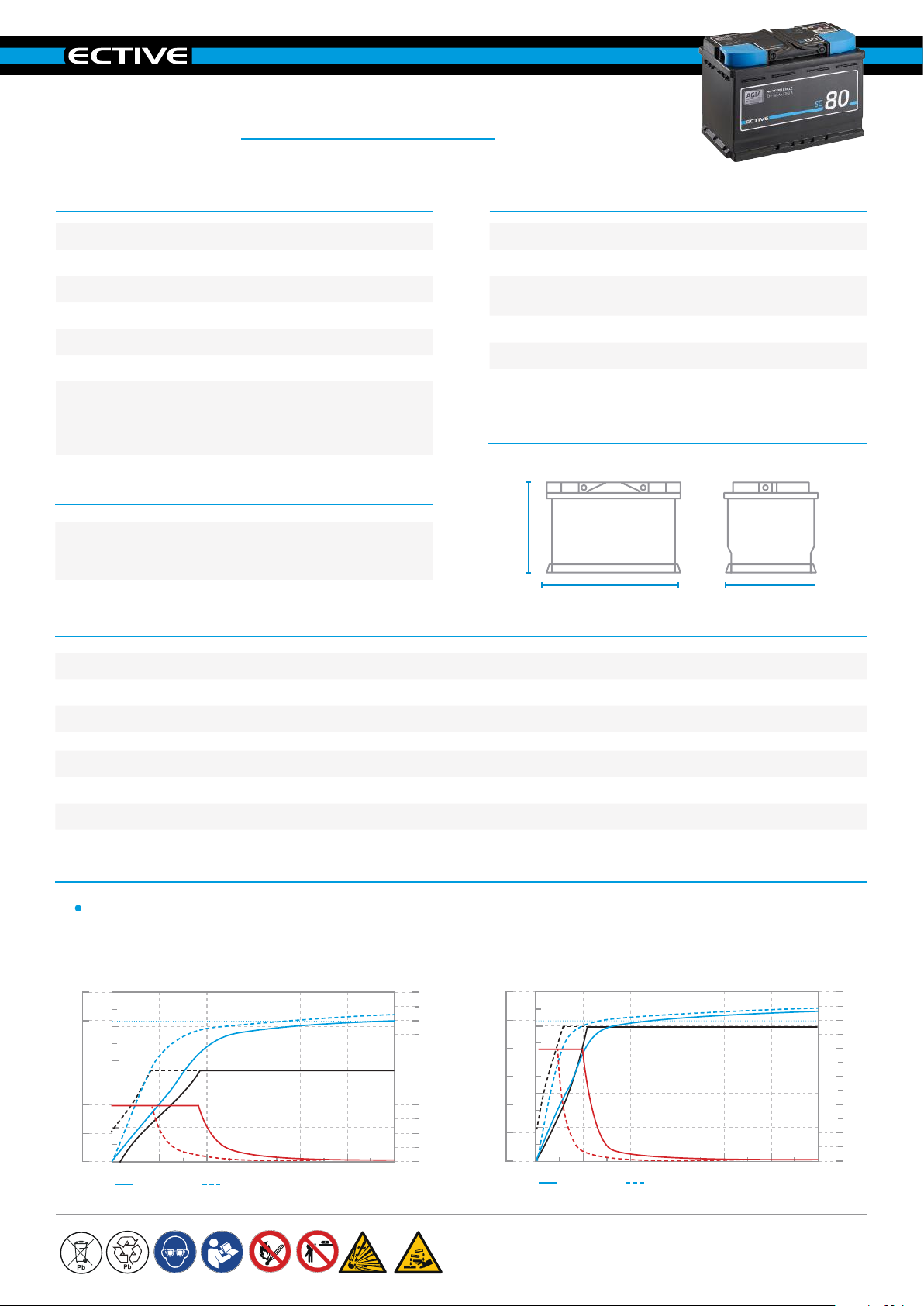

AGM Semi-Cycle Batterie

SC 80

80 Ah | 12 V | 100 h | 760 A

Elektrische Eigenschaften Mechanische Eigenschaften

Nennspannung 12 V

Nennkapazität 80 Ah (bei C

100

Separator AGM

Elektrolyt Schwefelsäure

)

Maße (L × B × H) 278 × 175 × 190 mm

Gewicht 20,70 kg

Anschlusstyp

Rundpole (Endpolart 1 gem. DIN-EN-60095-2)

Gehäusematerial Polypropylen

CCA bei −18 °C 760 A

Deckeltyp Kamina

Platten Calcium / Calcium

Tragegriff Vorhanden

Maße

Verhältnis Zykluslebensdauer/Entladetiefe

800 Zyklen bei 30 % DoD 500 Zyklen bei 50 % DoD 300 Zyklen bei 80 % DoD 200 Zyklen bei 100 % DoD

Richtlinien

IEC 60254 IEC 61427

190 mm

278 mm

175 mm

Entladung

Entladung C5 (5 h) C10 (10 h) C20 (20 h) C

Entladespannung 10,20 V 10,80 V 10,50 V 10,80 V 10,50 V

(100 h) Kapazität bei 25 A

100

Entladekapazität 50 Ah 61 Ah 70 Ah 80 Ah 125 min

Temperaturbedingter Korrekturfaktor der Entladekapazität

Temperatur −20 °C −10 °C 0 °C 10 °C 20 °C 40 °C

Korrekturfaktor 0,50 0,70 0,83 0,91 0,97 1,04

Ladung

Ladeproﬁle: WaW0 und IUIa Ladefaktor: 1,10 – 1,20

Ladung mit konstanter Spannung 2,27 V pro Zelle bei

20 °C und begrenztem Strom 0,1 C10 A

2,5

0,30

0,25

0,20

0,15

0,10

0,05

0,00

100%

2,4

2,3

2,2

2,1

2,0

4 8 12 16 20 24

100% DoD 50% DoD

Ladestand (%)

Spannung pro Zelle (V)

Ladestrom xC10 (A)

(%)(V)(A)

120

100

Zeit (h)

Ladung mit konstanter Spannung 2,40 V pro Zelle bei

20 °C und begrenztem Strom 0,2 C10 A

2,5
