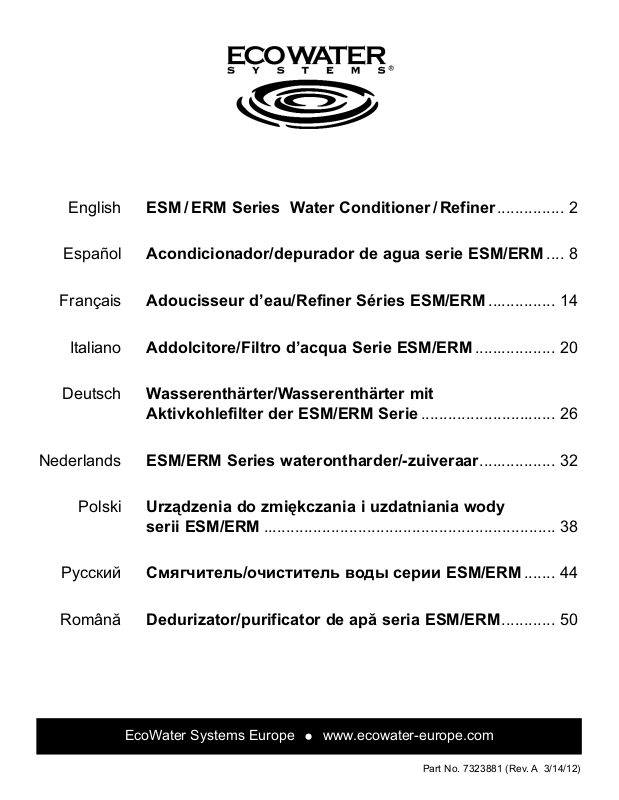

Page 1

English ESM / ERM Series Water Conditioner / Refiner............... 2

Español Acondicionador/depurador de agua serie ESM/ERM .... 8

Français Adoucisseur d’eau/Refiner Séries ESM/ERM ............... 14

Italiano Addolcitore/Filtro d’acqua Serie ESM/ERM .................. 20

Deutsch Wasserenthärter/Wasserenthärter mit

Aktivkohlefilter der ESM/ERM Serie .............................. 26

Nederlands ESM/ERM Series waterontharder/-zuiveraar................. 32

Polski Urządzenia do zmiękczania i uzdatniania wody

serii ESM/ERM ................................................................. 38

Русский Смягчитель/очиститель воды серии ESM/ERM ....... 44

Română Dedurizator/purificator de apă seria ESM/ERM............ 50

EcoWater Systems Europe = www.ecowater-europe.com

Part No. 7323881 (Rev. A 3/14/12)

Page 2

INSTRUCTIONS

English

ESM / ERM Series Water Conditioner / Refiner

Conditioner Models

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ & ESM42HTE+

Refiner Models

ERM10CE+ & ERM20CE+

SAFETY GUIDES

Before beginning installation, read the manual and obtain tools and materials needed.

= The installation must conform to local plumbing and

electrical codes.

= Use only lead-free solder and flux for all sweat solder

connections.

= Handle the conditioner/refiner with care. Do not turn upside

down, drop, or set on sharp protrusions.

= Do not locate the conditioner/refiner:

- where freezing temperatures may occur.

- in direct sunlight.

- where it may be exposed to wet weather.

= Do not attempt to treat water over 49°C. = The conditioner/refiner requires a minimum water flow of 11

liters per minute at the inlet.

= Maximum allowable inlet water pressure is 8.6 bar. If daytime

pressure is over 5.5 bar, nighttime pressure may exceed the maximum. Use a pressure reducing valve if necessary.

= This system works on 24 volt, 50/60 Hz electrical power only.

Be sure to use the transformer and plug it into a nominal 230V, 50 Hz household outlet that is in a dry location only, grounded and properly protected by an over current device such as a circuit breaker or fuse.

= This system is not intended to be used for treating water that

is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system.

European Directive 2002/96/EC requires all electrical and electronic equipment to be disposed of according to Waste Electrical and Electronic Equipment (WEEE) requirements. This directive or similar laws are in place nationally and can vary from region to region. Please refer to your state and local laws for proper disposal of the equipment.

INSTALLATION REQUIREMENTS

Installation should only be performed by a trained professional.

= = Make sure that the main water supply is shut off before

starting installation.

= Always install either an EcoWater Systems bypass valve or a

3-valve bypass system. Bypass valves allow you to turn off

TABLE OF CONTENTS Page

Safety Guides . . . . . . . . . . . . . . . . . . . . . 2

Installation Requirements . . . . . . . . . . . . 2

Installation Illustrations . . . . . . . . . . . . . . . 3

Conditioner/Refiner Programming . . . . 4-6

Adding Salt . . . . . . . . . . . . . . . . . . . . . . . . 7

Sanitizing . . . . . . . . . . . . . . . . . . . . . . . . . 7

Troubleshooting . . . . . . . . . . . . . . . . . . . . 7

water to the conditioner/ refiner for repairs if needed, but still have water in house pipes.

= A drain is needed for recharge discharge water. A floor drain

is preferred, close to the EcoWater Systems conditioner/refiner. A laundry tub, standpipe, etc., are other options.

= A 230V, 50 Hz, grounded, continuously “live” electrical outlet

is needed, in a dry location within 2 meters of the EcoWater Systems conditioner/refiner.

= After completing installation of the system, perform a

pressure test to detect any leaks.

= After completing pressure test, perform a manual recharge.

EcoWater Systems Europe = www.ecowater-europe.com

A detailed manual can be obtained from your local dealer or from the EcoWater website in your country.

Page 3

ECOWATER

S Y S T E M S

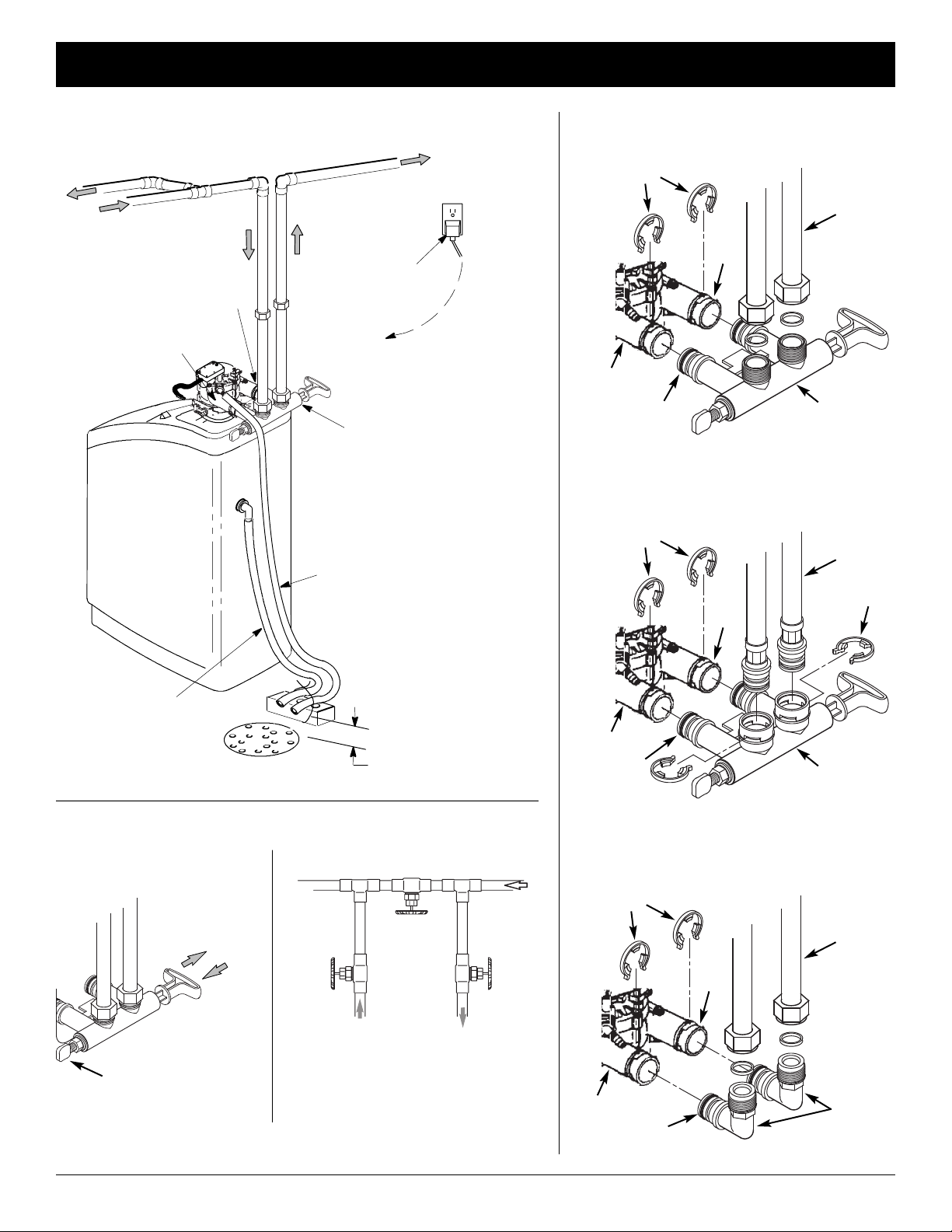

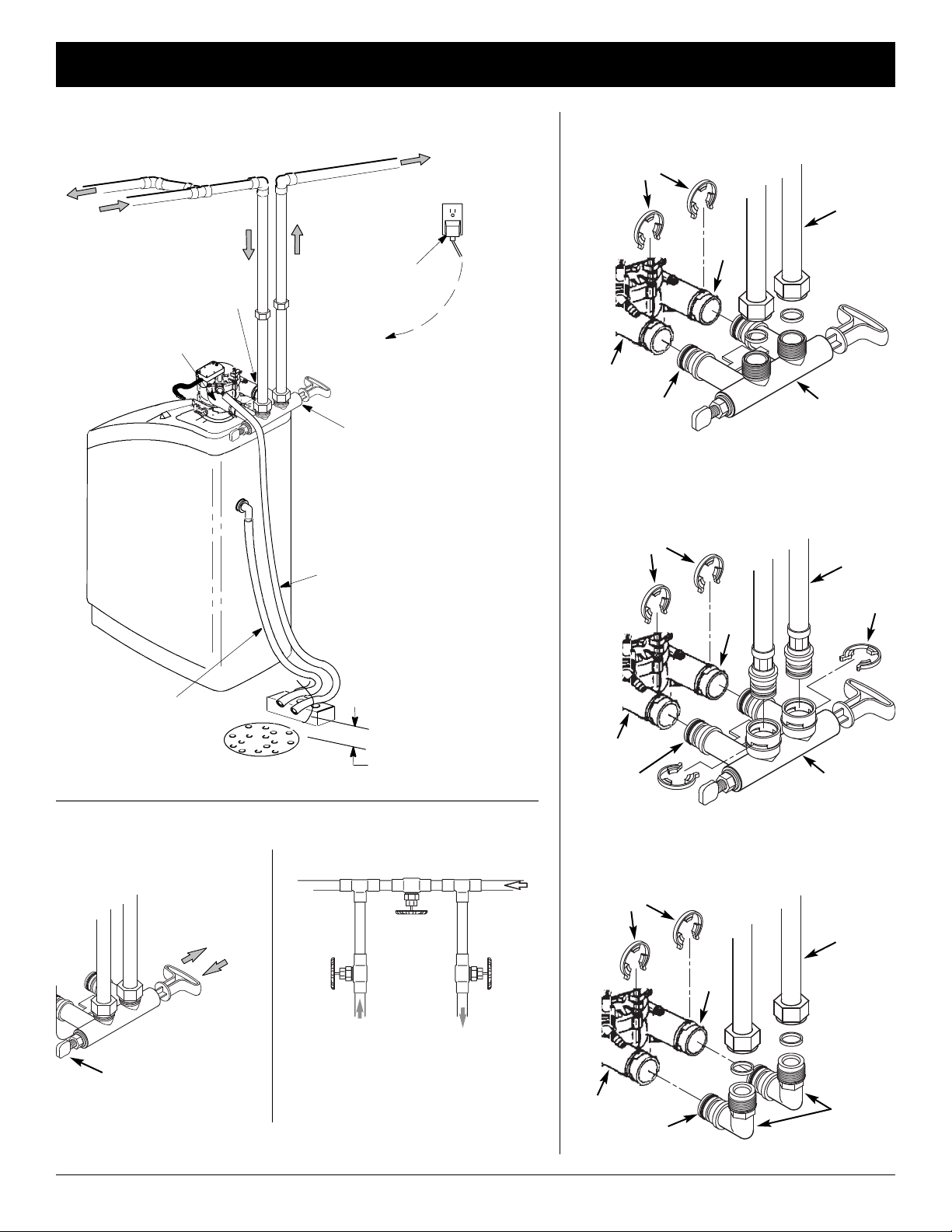

Installation Illustrations

English

HARD

WATER

CONDITIONER /

INLET

WATER

REFINER

TYPICAL INSTALLATION

MAIN WATER PIPE

230V, 50 Hz

electrical

outlet

transformer

(included)

OUTLET

power cord

to controller

(2 m long)

EcoWater Systems bypass valve

NOTE: Faceplate and support not

shown for clarity of drawing

valve drain hose (do not elevate more than 2.5 meters)

CONDITIONED

WATER

INSTALLATION USING

THREADED BYPASS VALVE

Clips

Outlet

Inlet

Lubricated

O-ring

INSTALLATION USING

CLIP STYLE BYPASS VALVE

Clips

Outlet

Flexible Hose

Bypass Valve

FIG. 3A

Flexible Hose

Clip

brine tank

overflow hose

(do not elevate)

EcoWater Systems

Bypass Valve

Pull OUT for

SERVICE

(normal operation)

Push IN for

BYPASS

Blend adjusting knob turn counterclockwise to increase hardness of treated water

FIG. 2A

Tie or wire valve drain

hose in place to keep

floor drain

BYPASS OPTIONS

3-Valve Bypass

outlet valve

from

conditioner

= for SERVICE:

- open input and output valves

- close bypass valve

= for BYPASS:

- close input and output valves

- open bypass valve

over floor drain

4 cm air gap

bypass

valve

FIG. 1

inlet

valve

conditioner

FIG. 2B

Inlet

Lubricated

O-ring

Clips

Inlet

Lubricated

INSTALLATION USING

ADAPTOR ELBOWS

Outlet

O-ring

Bypass Valve

FIG. 3B

Flexible Hose

Adaptor Elbows

FIG. 3C

Page 4

ECOWATER

S Y S T E M S

Conditioner/Refiner Programming

English

Display

Button

SELECT

Button

SETUP PROCEDURE

When the unit is plugged in for the first time, you will be prompted to enter basic operating information.

After confirming or changing each setting, press the SELECT (¡) button to move on:

1. LANGUAGE Press the

DOWN (6) or UP (5) buttons to go to the desired language, then

press SELECT (¡).

2. SYSTEM UNITS Press

SELECT (¡) for metric or use the UP (5) button to go to English units and press SELECT (¡).

3. CURRENT TIME Press

the DOWN (6) or UP (5) buttons to set the current time. Hold button to go faster.

4. HARDNESS Press the

UP (5) or DOWN (6) buttons to set the value of your water’s hardness.

5. SALT LEVEL Press the

UP (5) or DOWN (6) buttons to set the salt level to match the lowest number visible on the decal above the salt.

6. IRON LEVEL Press the

UP (5) or DOWN (6) buttons to set the value for iron in your water.

When “Setup complete!” appears, press SELECT (¡) and the unit begins normal operation.

LEFT

Button

DOWN

Button

RIGHT

Button

NORMAL OPERATION / STATUS SCREENS

During normal operation, the unit displays status screens in an automatic sequence:

*Water remaining before the next recharge.

OTHER MESSAGES, ALERTS & REMINDERS

The status screens described above will not be displayed when one of the following displayed:

=Recharge status (Displayed during recharges,

showing valve position and time remaining)

=Add salt or Out of salt indicates salt needs to be

added (Page 7) and the salt level reset (Page 5)

=Current time setting screen instead of status

screens indicates time needs to be set (Page 6).

=Service reminder (Contact your dealer) =Error detected (Contact your dealer)

MAIN MENU

During normal operation, press SELECT (¡) to display the Main menu. This leads to the following:

=Recharge (See Page 5) =Salt settings

=Salt level (See Page 5) =Low salt alarm =Salt type (See Page 5)

=Basic settings

=Current time (See Page 6) =Hardness (See Page 6) =Iron level (See Page 6) =Recharge time (See Page 5) =Rolling screens

=User preferences

=Language (See Page 6) =Time format =Volume units =Hardness units

=Weight units =System information =Advanced settings

Page 5

ECOWATER

S Y S T E M S

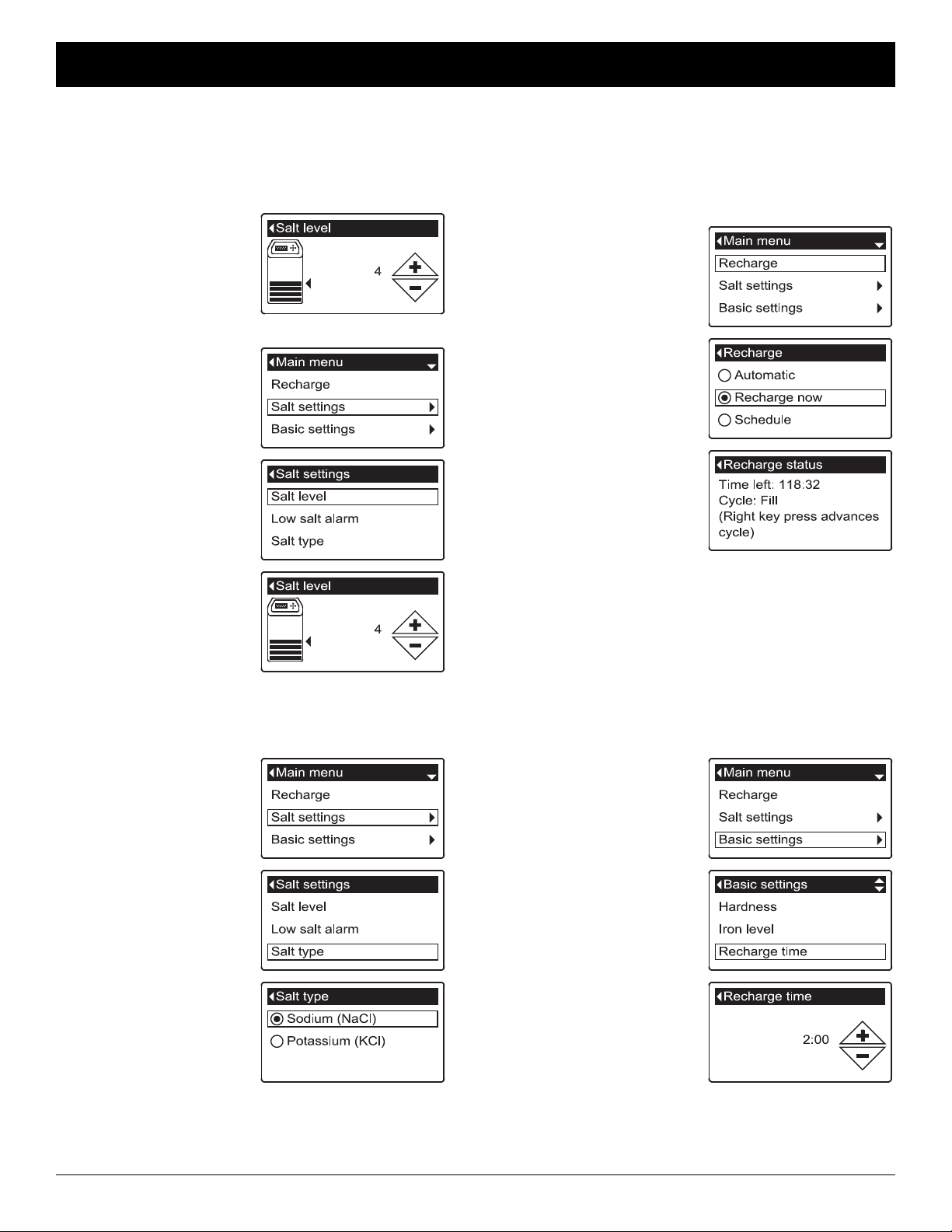

Conditioner/Refiner Programming

English

SETTING SALT LEVEL

Do this when adding salt to the conditioner/ refiner.

For ESM18CE+, ERM20CE+ & ESM25CE+

1. Open the salt lid. The Salt level screen appears.

2. Add and level salt, then

observe the decal on the brinewell. Press UP (5) or DOWN (6) to match

the lowest number visible above the salt.

3. Close the salt lid.

For all other Models

1. Press SELECT (¡) to go to the Main menu.

2. Go to Salt settings

screen.

3. Go to Salt level.screen.

4. Add and level salt, then

observe the decal on the brinewell. Press UP (5) or DOWN (6) to match

the lowest number visible above the salt.

5. Press SELECT (¡), then press LEFT (3) several times to return to the status screens.

MANUALLY RECHARGING

This may be done to assure an adequate supply of conditioned water at times of unusually high water use. For example, if you have guests, you could deplete conditioned water capacity before the next automatic recharge. A manual recharge will restore 100% conditioned water capacity after complete. After long periods of no water use (vacations, etc.) it is recommended to start a recharge.

1. Press SELECT (¡) to go to the Main menu.

2. Go to Recharge screen.

3. Go to Recharge Now

and press SELECT (¡) to begin an immediate recharge. Recharge status screen appears until recharge is complete, or press LEFT

(3) twice to return to status screens.

Other recharge options:

=Automatic cancels a manually scheduled recharge

(if it has not already begun) and lets the electronic control determine when to recharge next.

=Schedule sets a recharge to begin at the preset

recharge start time (see below)

SETTING SALT TYPE

Default is NaCl (Sodium Chloride). Selecting KCl (Potassium Chloride) increases fill and brine/slow rinse times. To change it:

1. Press SELECT (¡) to go to the Main menu.

2. Go to Salt settings screen.

3. Go to Salt type screen.

4. Press DOWN (6) or UP

(5) to scroll to the other salt type.

5. Press SELECT (¡), then press LEFT (3) several times to return to the status screens.

SETTING RECHARGE START TIME

Default is 02:00 (2:00 a.m.). To change it:

1. Press SELECT (¡) to go to the Main menu.

2. Go to Basic settings screen.

3. Go to Recharge time screen.

4. Press DOWN (6) or UP (5) to set the current time. Hold button to go faster.

5. Press SELECT (¡), then press LEFT (3) several times to return to the status screens.

Page 6

ECOWATER

S Y S T E M S

Conditioner/Refiner Programming

English

SETTING THE CURRENT TIME

Normally done during setup. To change it:

1. Press SELECT (¡) to go to the Main menu.

2. Go to Basic settings screen.

3. Go to Current time screen.

4. Press DOWN (6) or UP (5) to set the current time. Hold button to go faster.

5. Press SELECT (¡), then press LEFT (3) several times to return to the status screens.

SETTING THE LANGUAGE

Normally done during setup. To change it:

1. Press SELECT (¡) to go to the Main menu.

2. Go to User preferences screen.

3. Go to Language screen.

4. Press DOWN (6) or UP

(5) to scroll to the desired language. The choices are: English, Spanish, French, Italian, German, Dutch, Polish, Russian, Hungarian, Turkish, Lithuanian, Greek or Romanian.

5. Press SELECT (¡) twice, then press LEFT

(3) several times to return to the status screens.

TO RESET TO YOUR NATIVE LANGUAGE

IF ANOTHER LANGUAGE IS DISPLAYED:

From the status screens, press SELECT (¡). Press the DOWN (6) button three times, then press SELECT (¡) twice. Press DOWN (6) or UP (5) to scroll to your native language (see list below), then press SELECT (¡) twice. Press LEFT (3) twice to exit all menus.

Languages are listed in this order: English, Spanish, French, Italian, German, Dutch, Polish, Russian, Hungarian, Turkish, Lithuanian, Greek, Romanian.

SETTING HARDNESS

Normally done during setup. To change it:

1. Press SELECT (¡) to go to the Main menu.

2. Go to Basic settings screen.

3. Go to Hardness screen.

4. Press DOWN (6) or UP

(5) to set your water’s hardness.

Conversions:

1 grain = 1°dH 10 ppm = 1°f

5. Press SELECT (¡), then press LEFT (3) several times to return to the status screens.

NOTE: Do not increase the hardness setting to

compensate for iron in your water. The electronic control compensates automatically after you set the iron level (see below).

SETTING IRON LEVEL

Normally done during setup. To change it:

1. Press SELECT (¡) to go to the Main menu.

2. Go to Basic settings screen.

3. Go to Iron level screen.

4. Press DOWN (6) or UP

(5) to set the value for iron in your water.

3 grains = 1ppm of clear water iron

5. Press SELECT (¡), then press LEFT (3) several times to return to the status screens.

Page 7

ECOWATER

S Y S T E M S

Operating Information

English

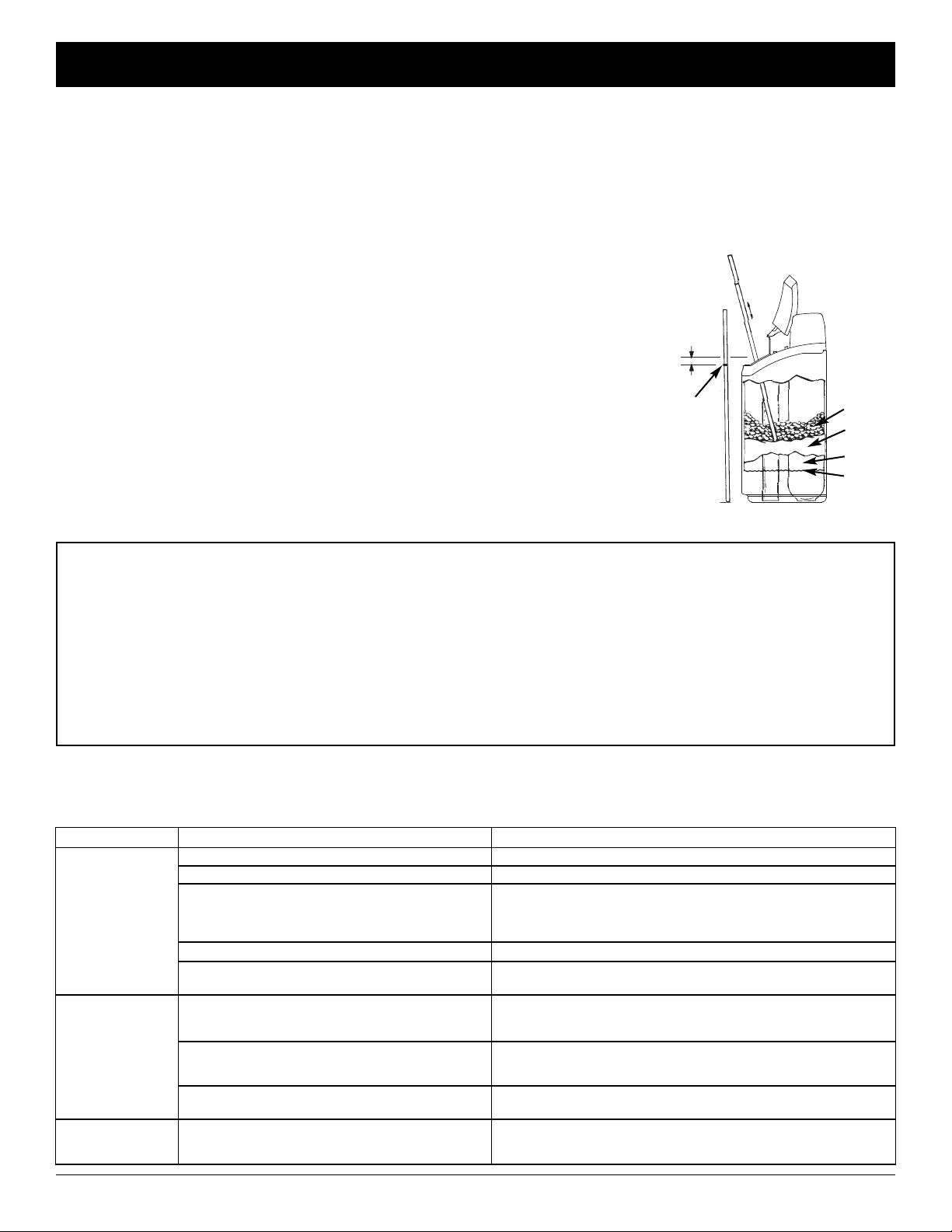

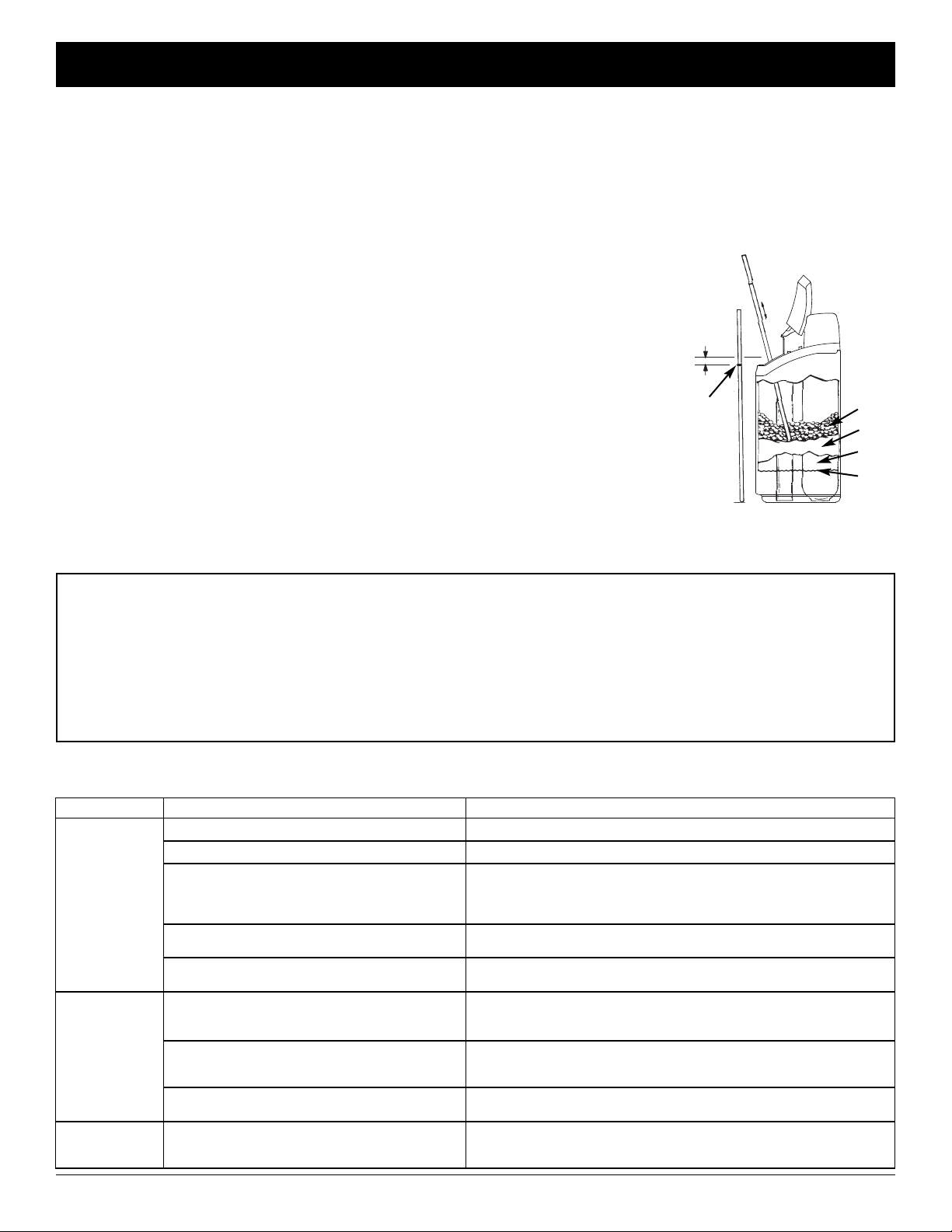

ADDING SALT

If the conditioner/refiner uses all the salt before more is added, hard water will result. Lift the brine tank lid and check the salt level frequently.

If adding salt for the first time, make sure that there is about 10 cm of water in the brine tank. Be sure that the brinewell cover is on when adding salt. After adding and leveling salt, always set the salt level on the electronic controller, as described on Page 5

NOTE: In humid areas it is best to keep the salt level less than half full and add salt more often.

RECOMMENDED SALT: Cube, pellet, coarse solar, etc., water conditioner salt with less than 1% insoluble impurities. This type of salt is high purity evaporated crystals, sometimes formed into briquets.

POTASSIUM CHLORIDE (KCl): If you choose KCl salt:

= Set “Salt type” on the electronic control to “KCl”, as

shown on Page 5.

= Place only one bag of potassium chloride (KCl) into

your conditioner/refiner at a time.

SALT NOT RECOMMENDED: Rock salt high in impurities, block, granulated, table, ice melting, or ice cream making salts, etc., are not recommended.

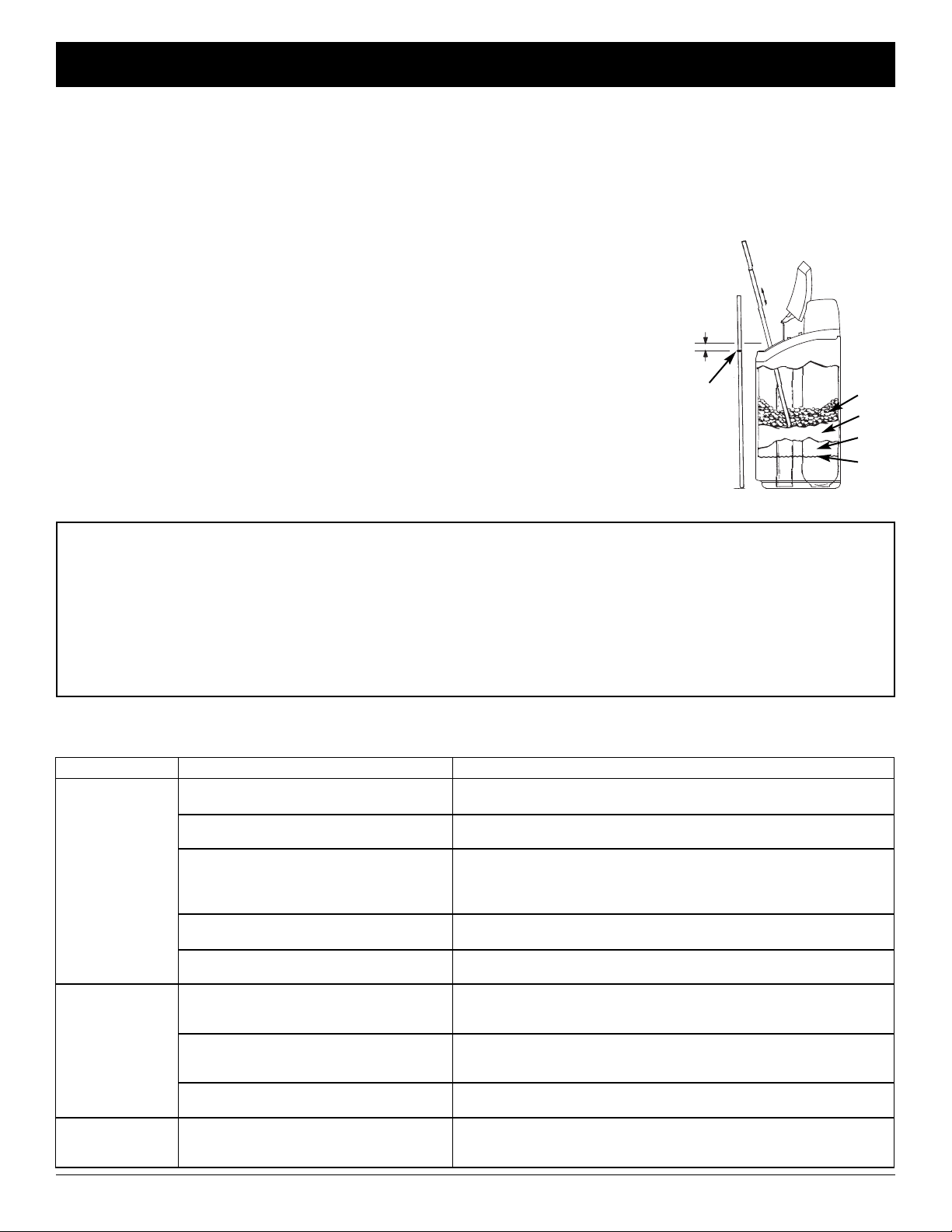

BREAKING A SALT BRIDGE

Sometimes a hard crust or salt “bridge” forms in the brine tank. This is usually caused by high humidity or the wrong kind of salt. When this happens, an empty space forms between the water and the salt. Then salt will not dissolve in the water, the resin bed will not be recharged, and hard water will result.

A bridge may be underneath loose salt. Use a broom

Push tool into salt bridge to break

handle or like tool to check, as shown in Figure 4. Carefully push it straight down

3 - 5

into the salt. If a hard object is felt, it is most likely a salt bridge. Carefully push into the bridge in several places to break it. Do not try to break the salt

Pencil

Mark

Salt Bridge Space

Water

bridge by pounding on the salt tank.

FIG. 4

SANITIZING INSTRUCTIONS

Care is taken at the factory to keep your EcoWater Systems conditioner/refiner sanitary. However, during shipping, storage, installing and operating, bacteria could get into the unit. For this reason, sanitizing is suggested* when installing:

1. Remove the brinewell cover and pour about 40 ml (2 to 3 tablespoons) of common household bleach into the

conditioner/refiner brinewell. Clorox and other brand names of bleach are readily available. Replace the brinewell cover.

2. Initiate a “Recharge now” (See Page 5). This recharge draws the bleach into and through the conditioner/refiner.

*Recommended by the Water Quality Association. On some water supplies, the EcoWater Systems unit may need periodic disinfecting.

NOTE: We recommend that you have the conditioner/refiner serviced annually.

TROUBLESHOOTING GUIDE

PROBLEM CAUSE CORRECTION

No soft water

Water hard sometimes

Error code displayed

No salt in the storage tank. Add salt and then initiate a “Recharge now”. Salt is “bridged.” Break salt bridge (See above) and then initiate a “Recharge now”. Transformer unplugged, power cable

leads disconnected from electronic control board, fuse blown, circuit breaker off.

Bypass valve(s) in bypass position. Place bypass valve(s) in service position. Valve drain hose plugged or restricted. Drain hose must not have kinks, sharp bends, or be raised too high. Bypassed hard water being used during

recharge, due to current time or recharge time settings being incorrect.

Hardness number setting is too low. Referring to “Setting Hardness” on Page 6, check the current

Hot water being used when conditioner/ refiner is recharging.

Fault in wiring, position switch, valve, motor or electronic control board.

Check for power loss due to any of these and correct. When power is restored, set the time if the display shows “Current Time” screen (See Page 6).

Check the current time displayed. If not correct, refer to “Set Current Time” on Page 6. Check the recharge time, as described on Page 5.

hardness setting and increase if needed. Have hardness of water supply tested, if necessary.

Avoid using hot water during recharges, because water heater refills with hard water.

Contact your dealer for service.

Page 8

INSTRUCCIONES

Español

Acondicionador/depurador de agua serie ESM/ERM

Modelos de acondicionador

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ & ESM42HTE+

Modelos de depurador

ERM10CE+ y ERM20CE+

PAUTAS DE SEGURIDAD

= Antes de comenzar la instalación, lea el manual y consiga todas

las herramientas y los materiales que necesitará.

= La instalación debe cumplir con los códigos locales de plomería

y electricidad.

= Use sólo soldadura y fundente sin plomo para todas las conexiones

de soldadura con estaño.

= Maneje con cuidado el acondicionador/depurador. No lo voltee,

no lo deje caer ni lo apoye sobre salientes puntiagudas.

= No coloque el acondicionador/depurador:

- donde puedan registrarse temperaturas de congelamiento.

- expuesto a la luz solar directa.

- donde pueda exponerse a la humedad climática.

= No intente tratar agua con una temperatura superior a los 49°C. = El acondicionador/depurador requiere un flujo de agua mínimo

de 11 litros por minuto en la entrada.

= La máxima presión de entrada de agua permitida es de 8.6 bares.

Si la presión de agua durante el día supera los 5.5 bares, la presión durante la noche podría exceder el máximo. Si es necesario, use una válvula reductora de presión.

= Este sistema sólo funciona con energía eléctrica de 24 voltios y

50/60 hercios. Asegúrese de usar el transformador y de enchufarlo en un tomacorriente doméstico con régimen nominal de 230 voltios y 50 hercios, con puesta a tierra y que se encuentre en un lugar seco y debidamente protegido por un dispositivo para sobrecorriente, como un disyuntor o un fusible.

= Este sistema no se ha diseñado para tratar agua que sea

microbiológicamente impura o cuya calidad se desconozca, sin una adecuada desinfección antes o después del sistema.

La Directiva Europea 2002/96/EC requiere que todo equipo eléctrico y electrónico se deseche conforme a los requisitos sobre “Residuos de aparatos eléctricos y electrónicos” (RAEE). Dicha directiva u otras leyes similares se han implementado a nivel nacional y pueden variar de una región a otra. Para desechar correctamente el equipo, consulte sus leyes estatales y locales.

CONTENIDO Página

Pautas de seguridad . . . . . . . . . . . . . . . . . . . . 8

Requisitos de instalación . . . . . . . . . . . . . . . . . 8

Ilustraciones de instalación . . . . . . . . . . . . . . . 9

Programación del acondicionador/

depurador . . . . . . . . . . . . . . . . . . . . . . . . . 10-12

Adición de sal . . . . . . . . . . . . . . . . . . . . . . . . 13

Desinfección . . . . . . . . . . . . . . . . . . . . . . . . . 13

Solución de problemas . . . . . . . . . . . . . . . . . 13

EcoWater Systems Europe = www.ecowater-europe.com

Puede solicitar un manual detallado a su concesionario local u obtenerlo del sitio web de EcoWater en su país.

REQUISITOS DE INSTALACIÓN

= Únicamente un profesional capacitado debe realizar la instalación. = Compruebe que esté cerrado el suministro principal de agua antes

de comenzar la instalación.

= Instale siempre ya sea una válvula de derivación EcoWater Systems

o un sistema de derivación de 3 válvulas. Las válvulas de derivación le permiten cerrar la entrada de agua al acondicionador/depurador para su mantenimiento, si es necesario, y aún así tener agua en las tuberías de la casa.

= Se necesita tener un desagüe para descargar el agua de la

regeneración. Es preferible usar un desagüe de piso, cerca del acondicionador/depurador EcoWater Systems. Otras opciones pueden ser una pileta de lavadero, un tubo vertical, etc.

= Se necesita un tomacorriente con régimen de 230 voltios y 50 hercios,

alimentación permanente y conexión a tierra, instalado en una ubicación seca, a no más de 2 metros de distancia del acondicionador/depurador EcoWater Systems.

= Al terminar la instalación del sistema, realice una prueba de presión

para detectar cualquier fuga.

= Después de la prueba de presión, realice una regeneración manual.

Page 9

ECOWATER

S Y S T E M S

Ilustraciones de instalación

Español

AGUA DURA

ACONDICION -

DEPURADOR

ENTRADA

ADOR /

INSTALACIÓN TÍPICA

TUBERÍA PRINCIPAL DE AGUA

Tomacorriente

de 230 voltios

y 50 hercios

Transformador

SALIDA

Cable eléctrico

al controlador (2 m de largo)

(se incluye)

Válvula de derivación EcoWater Systems

NOTA: No se ilustran la placa frontal

ni el soporte para mayor claridad del dibujo

Manguera de desagüe de la válvula (no elevar a más de

2.5 metros)

AGUA

ACONDICIONADA

INSTALACIÓN MEDIANTE LA VÁLVULA

DE DERIVACIÓN CON ROSCA

Clips

Manguera flexible

Salida

Entrada

Junta tórica

lubricada

Válvula de derivación

FIG. 3A

INSTALACIÓN MEDIANTE LA VÁLVULA

DE DERIVACIÓN CON CLIPS

Clips

Salida

Manguera flexible

Clip

manguera

de sobreflujo del

tanque de salmuera

(no elevar)

Válvula de derivación

EcoWater Systems

AFUERA para el

FUNCIONAMIENTO

(operación normal)

hacia ADENTRO

para la DERIVACIÓN

Perilla de ajuste de la combinación: Gire en sentido antihorario para aumentar la dureza del agua tratada.

Fije la manguera de desagüe

de la válvula en su sitio

con alambre o amarres

para mantenerla arriba

del desagüe del piso

Separación

Desagüe del piso

de aire de 4 cm

OPCIONES DE DERIVACIÓN

Derivación de 3 válvulas

Tire hacia

Presione

Válvula

de salida

Del

acondicionador

= Para el FUNCIONAMIENTO:

- Abra las válvulas de entrada y salida

- Cierre la válvula de derivación

= Para la DERIVACIÓN:

- Cierre las válvulas de entrada y salida

- Abra la válvula de derivación

Válvula de derivación

FIG. 2A

FIG. 1

Válvula

de entrada

acondicionador

FIG. 2B

Entrada

Junta tórica

lubricada

INSTALACIÓN MEDIANTE LOS

ATAQUES A CODO

Clips

Salida

Entrada

Junta tórica

lubricada

Válvula de derivación

FIG. 3B

Manguera flexible

Ataques a codo

FIG. 3C

Page 10

ECOWATER

S Y S T E M S

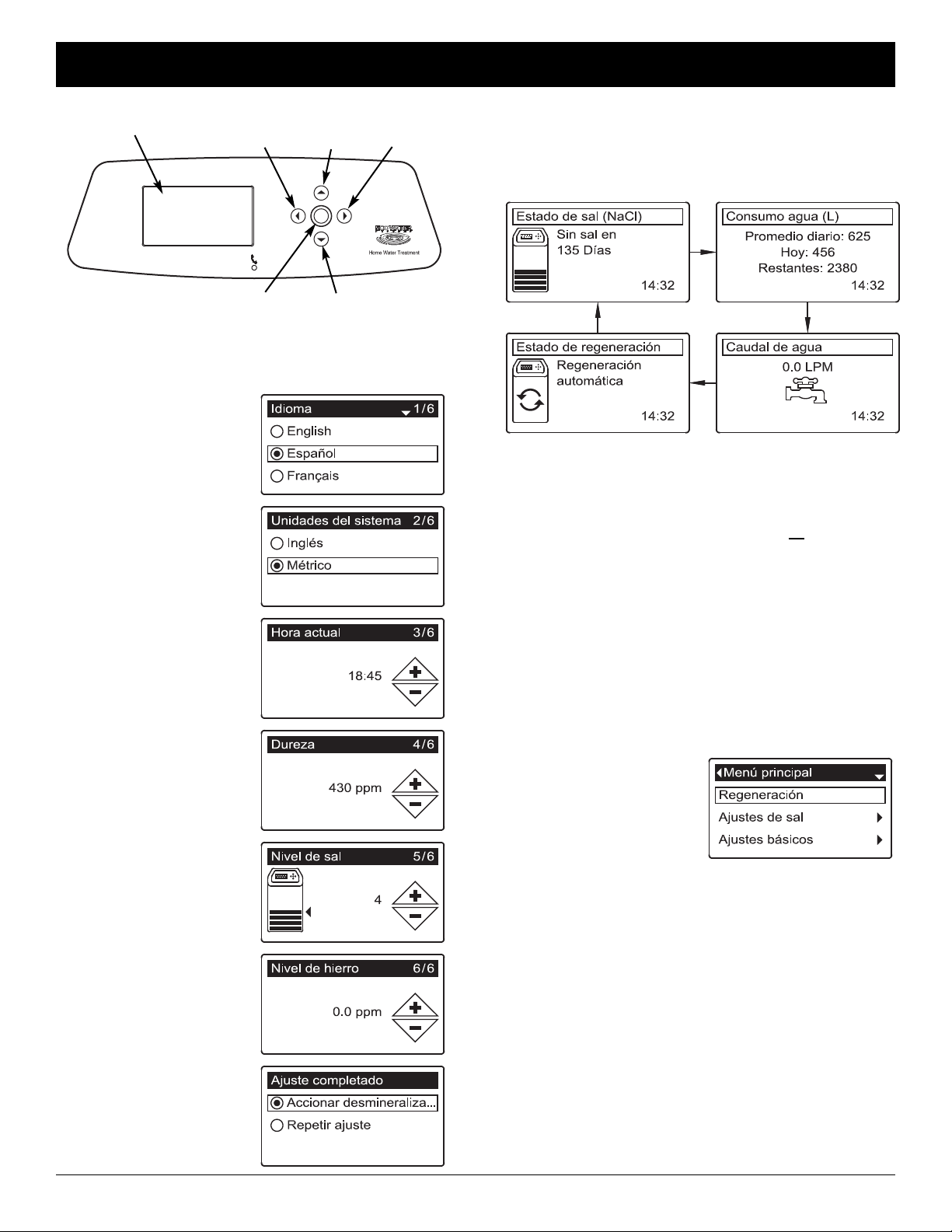

Programación del acondicionador/depurador

Español

Pantalla

IZQUIERDA

Botón

SELECCIONAR

PROCEDIMIENTO DE CONFIGURACIÓN

Cuando enchufe por primera vez la unidad, se le indicará que ingrese cierta información básica de funcionamiento.

Después de confirmar o cambiar cada ajuste, presione

el botón SELECCIONAR ( para continuar:

1. IDIOMA Presione los

botones BAJAR ( SUBIR (5) para ir al idioma deseado; luego presione SELECCIONAR (¡).

2. UNIDADES DEL SISTEMA

Presione SELECCIONAR

¡) para el sistema métrico

( o utilice el botón SUBIR (5) para ir a las unidades inglesas y presione SELECCIONAR (¡).

3. HORA ACTUAL Presione

los botones BAJAR ( o SUBIR (5) para fijar la hora actual. Mantenga apretado el botón para avanzar más rápidamente.

4. DUREZA Presione los

botones SUBIR ( BAJAR ( valor de la dureza del agua.

5. NIVEL DE SAL Presione los

botones SUBIR ( BAJAR ( de sal a fin de que coincida con el número más bajo indicado en la calcomanía que está encima de la sal.

6. NIVEL DE HIERRO

Presione los botones SUBIR

5) o BAJAR (6) para fijar

( el valor del contenido de hierro del agua.

Cuando aparezca el mensaje “Ajuste completado”, presione SELECCIONAR ( unidad comenzará su funcionamiento normal.

6) para fijar el

6) para fijar el nivel

¡), y la

¡)

6) o

5) o

Botón

SUBIR

Botón

BAJAR

Botón

DERECHA

PANTALLAS DE FUNCIONAMIENTO NORMAL / ESTADO

Durante el funcionamiento normal, la unidad mostrará las pantallas de estado en una secuencia automática:

*Agua restante hasta la próxima regeneración.

OTROS MENSAJES, ALERTAS Y RECORDATORIOS

Las pantallas de estado descritas más arriba no aparecerán cuando se despliegue uno de los siguientes mensajes:

=Estado de regeneración (Se exhibe durante las

regeneraciones; indica la posición de la válvula y el tiempo restante)

=Añadir sal o Sin sal indica que se necesita agregar

sal (pág. 13) y reiniciar el nivel de sal (pág. 11)

=La pantalla de ajuste Hora actual en lugar de las pantallas

de estado indica que se debe fijar la hora (pág. 12)

=Recordatorio de servicio (Contacte a su concesionario) =Error detectado (Contacte a su concesionario)

MENÚ PRINCIPAL

Durante el funcionamiento normal, presione SELECCIONAR ( exhibir el menú principal. Dicho menú ofrece las siguientes opciones:

=Regeneración

(vea la pág. 11)

=Ajustes de sal

=Nivel de sal (vea la pág. 11) =Alarma - nivel de sal bajo =Tipo sal (vea la pág. 11)

=Ajustes básicos

=Hora actual (vea la pág. 12) =Dureza (vea la pág. 12) =Nivel de hierro (vea la pág. 12) =Hora de regeneración (vea la pág. 11) =Pantallas alternantes

=Preferencias del usuario

=Idioma (vea la pág. 12) =Formato de la hora =Unidades volumen =Unidades dureza

=Unidades de peso =Información del sistema =Ajustes avanzados

¡) para

Page 11

ECOWATER

S Y S T E M S

Programación del acondicionador/depurador

Español

FIJAR EL NIVEL DE SAL

Haga esto al agregar sal al acondicionador/depurador.

Para los modelos ESM18CE+, ERM20CE+ y ESM25CE+

1. Abra la tapa del

compartimiento de sal. Aparecerá la pantalla Nivel de sal.

2. Agregue y nivele la sal;

luego observe la calcomanía del tanque de salmuera. Presione SUBIR ( BAJAR (6) para que coincida con el número más bajo indicado encima de la sal.

3. Cierre la tapa del

compartimiento de sal.

5) o

Para todos los demás modelos

1. Presione SELECCIONAR

¡) para ir al

(

Menú principal.

2. Vaya a la pantalla Ajustes de sal.

3. Vaya a la pantalla Nivel de sal.

4. Agregue y nivele la sal;

luego observe la calcomanía del tanque de salmuera. Presione SUBIR ( BAJAR (6) para que coincida con el número más bajo indicado encima de la sal.

5. Presione SELECCIONAR ( luego presione varias veces IZQUIERDA (3) para volver a las pantallas de estado.

5) o

¡);

REGENERACIÓN MANUAL

Esto puede hacerse para garantizar un suministro adecuado de agua acondicionada durante horarios de consumo inusualmente alto de agua. Por ejemplo, si tiene huéspedes, podría agotar la capacidad de agua acondicionada antes de la siguiente regeneración automática. Al finalizar una regeneración manual se habrá restaurado el 100% de la capacidad de agua acondicionada. Después de períodos prolongados sin consumo de agua (vacaciones, etc.), se recomienda iniciar una regeneración.

1. Presione SELECCIONAR

(

¡) para ir al

Menú principal.

2. Vaya a la pantalla Regeneración.

3. Vaya a Regenerar ahora

y presione SELECCIONAR

¡) para comenzar la

( regeneración de inmediato. Aparecerá la pantalla de estado Regeneración hasta que finalice dicho ciclo, o bien presione dos veces IZQUIERDA (3) para volver a las pantallas de estado.

Otras opciones de regeneración:

=Automática cancela una regeneración programada manualmente (si aún no ha comenzado) y permite que el control electrónico determine cuándo ejecutar la siguiente regeneración. =Programa determina que comience una regeneración a la hora predeterminada de inicio de la regeneración (vea más abajo).

FIJAR EL TIPO DE SAL

El tipo predeterminado es el cloruro de sodio (NaCl). Al seleccionar el cloruro de potasio (KCl) se incrementan los tiempos de llenado y de enjuague de salmuera/lento. Para cambiar:

1. Presione SELECCIONAR

(

¡) para ir al

Menú principal.

2. Vaya a la pantalla Ajustes de sal.

3. Vaya a la pantalla Tipo sal.

4. Presione BAJAR (

o SUBIR ( desplazarse al otro tipo de sal.

5. Presione SELECCIONAR (

¡); luego presione varias

veces IZQUIERDA (3) para volver a las pantallas de estado.

5) para

FIJAR LA HORA DE INICIO DE LA REGENERACIÓN

La hora predeterminada es 02:00 (2:00 a.m.).

Para cambiar:

1. Presione SELECCIONAR

¡) para ir al

(

Menú principal.

2. Vaya a la pantalla Ajustes básicos.

3. Vaya a la pantalla Hora de regeneración.

4. Presione BAJAR (

o SUBIR ( la hora de inicio de la regeneración. Mantenga apretado el botón para avanzar más rápidamente.

5. Presione SELECCIONAR ( luego presione varias veces

IZQUIERDA (3) para volver a las pantallas de estado.

5) para fijar

¡);

Page 12

ECOWATER

S Y S T E M S

Programación del acondicionador/depurador

Español

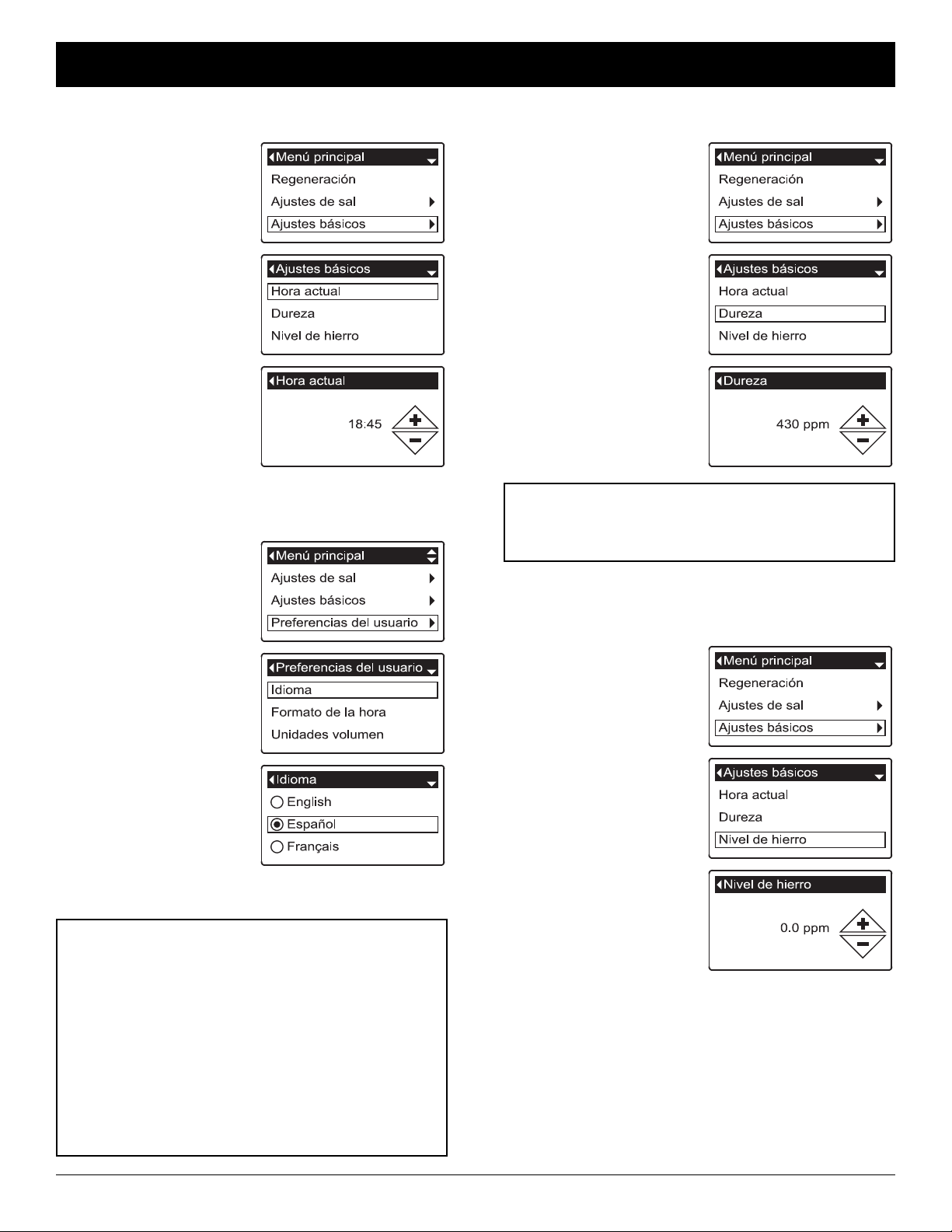

FIJAR LA HORA ACTUAL

Se realiza normalmente durante la configuración. Para cambiar:

1. Presione SELECCIONAR

(

¡) para ir al Menú

principal.

2. Vaya a la pantalla Ajustes básicos.

3. Vaya a la pantalla Hora actual.

4. Presione BAJAR (

o SUBIR (5) para fijar la hora actual. Mantenga apretado el botón para avanzar más rápidamente.

5. Presione SELECCIONAR

¡); luego presione varias

( veces IZQUIERDA (3) para volver a las pantallas de estado.

FIJAR EL IDIOMA

Se realiza normalmente durante la configuración.

Para cambiar:

1. Presione SELECCIONAR

¡) para ir al Menú

(

principal.

2. Vaya a la pantalla Preferencias del usuario.

3. Vaya a la pantalla Idioma.

4. Presione BAJAR (

o SUBIR ( desplazarse al idioma deseado. Las opciones son: Inglés, español, francés, italiano, alemán, holandés, polaco, ruso, húngaro, turco, lituano, griego o rumano.

5. Presione dos veces SELECCIONAR ( luego presione varias veces IZQUIERDA ( volver a las pantallas de estado.

Desde las pantallas de estado, presione SELECCIONAR (

¡). Presione tres veces BAJAR (6); luego presione

dos veces SELECCIONAR ( o SUBIR ( (vea la lista a continuación); luego presione dos veces SELECCIONAR ( (

3) para salir de todos los menús.

Los idiomas se enumeran en este orden: Inglés, español, francés, italiano, alemán, holandés, polaco, ruso, húngaro, turco, lituano, griego, rumano.

5) para

PARA RESTABLECER SU IDIOMA NATIVO

5) para desplazarse hasta su idioma nativo

¡);

3) para

SI SE EXHIBE OTRO IDIOMA:

¡). Presione BAJAR (6)

¡). Presione dos veces IZQUIERDA

AJUSTAR LA DUREZA

Se realiza normalmente durante la configuración. Para cambiar:

1. Presione SELECCIONAR

(

¡) para ir al Menú

principal.

2. Vaya a la pantalla Ajustes básicos.

3. Vaya a la pantalla Dureza.

4. Presione BAJAR (

SUBIR (5) para fijar la dureza del agua.

Conversiones:

1 grano = 1°dH 10 ppm = 1°f

5. Presione SELECCIONAR (

¡); luego presione varias

veces IZQUIERDA (3) para volver a las pantallas de estado.

NOTA: No aumente el ajuste de dureza para compensar

el hierro que tenga el agua. El control electrónico lo compensa automáticamente después de que usted configura el nivel de hierro (vea más abajo).

6) o

FIJAR EL NIVEL DE HIERRO

Se realiza normalmente durante la configuración.

Para cambiar:

1. Presione SELECCIONAR

¡) para ir al

(

Menú principal.

2. Vaya a la pantalla Ajustes básicos.

3. Vaya a la pantalla Nivel de hierro.

4. Presione BAJAR (

SUBIR (5) para configurar el valor de hierro en el agua.

3 granos = 1 ppm de hierro de agua transparente

5. Presione SELECCIONAR

¡); luego presione varias

( veces IZQUIERDA (3) para volver a las pantallas de estado.

6) o

Page 13

ECOWATER

S Y S T E M S

Información del funcionamiento

Español

ADICIÓN DE SAL

Si el acondicionador/depurador agota la sal antes de que se le agregue más, producirá agua dura. Levante la tapa del tanque de salmuera y revise con frecuencia el nivel de sal.

Cuando agregue sal por primera vez, compruebe que haya aproximadamente 10 cm de agua en el tanque de salmuera. Cerciórese de que esté puesta la tapa del tanque de salmuera al agregar sal. Después de agregar y nivelar la sal, fije siempre el nivel de sal en el controlador electrónico, como se describe en la pág. 11.

NOTA: En zonas húmedas, es mejor conservar el nivel de sal por debajo de la mitad y agregar sal con más frecuencia.

SAL RECOMENDADA: Sal para acondicionador de agua, en cubitos, en bolitas, solar gruesa, etc., con menos de 1% de impurezas insolubles. Este tipo de sal consiste en cristales evaporados de alta pureza, a veces moldeados como briquetas.

CLORURO DE POTASIO (KCl): Si prefiere sal KCl:

=Fije “KCl” como “Tipo sal” en el control electrónico,

tal cual se indica en la pág. 11.

=Deposite una sola bolsa de cloruro de potasio (KCl)

a la vez en el acondicionador/depurador.

SAL NO RECOMENDADA: No se recomienda sal en roca, con alto contenido de impurezas, en bloque, granulada, de mesa, para derretir hielo, para fabricar helado, etc.

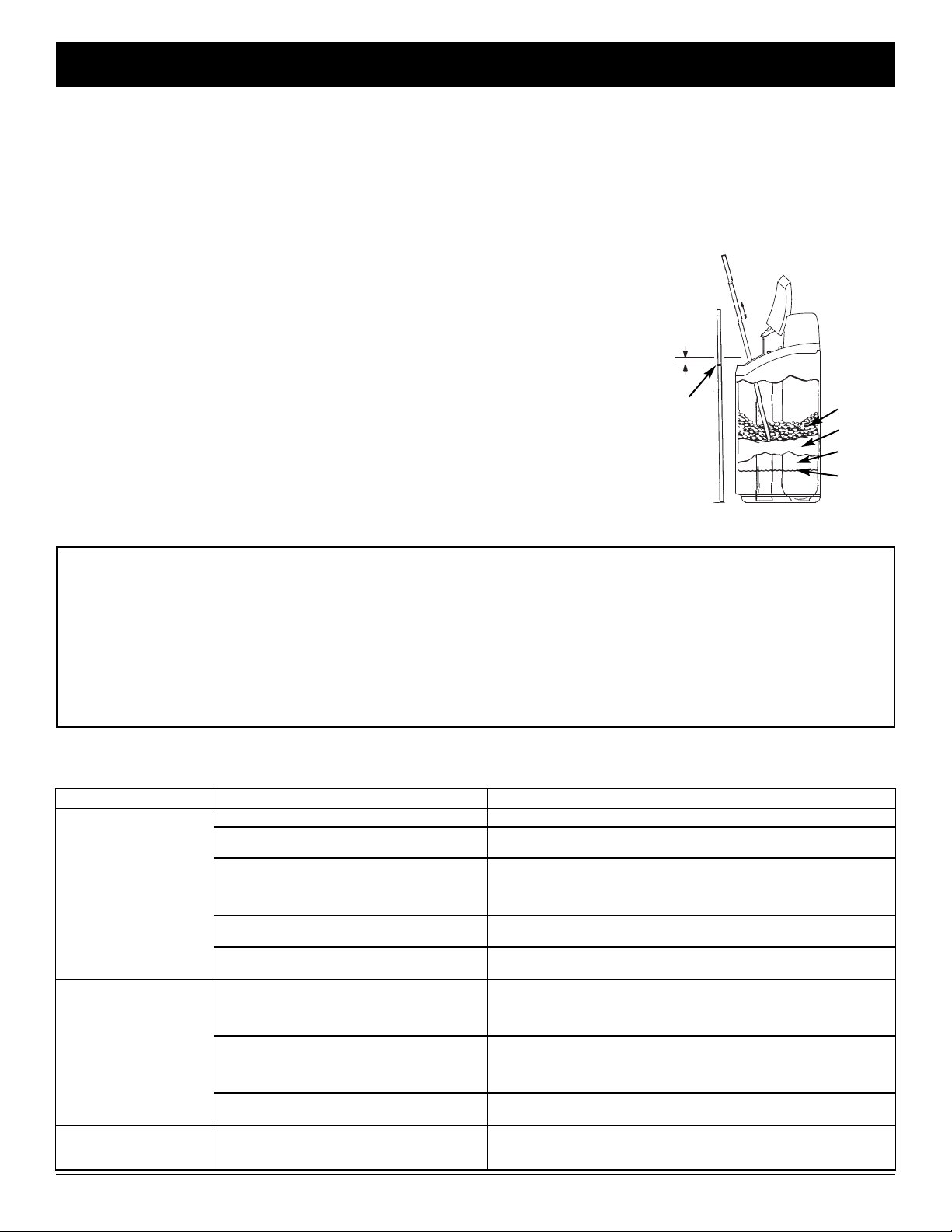

CÓMO ROMPER UN PUENTE DE SAL

Algunas veces se forma una corteza dura o un “puente” de sal en el tanque de salmuera. Por lo general eso es ocasionado por la alta humedad o por usar un tipo de sal equivocado. Cuando esto sucede, se crea un espacio vacío entre el agua y la sal. Por lo tanto, la sal no se disolverá en el agua, no se regenerará el lecho de resina y se producirá agua dura.

El puente puede estar justo debajo de la sal suelta. Utilice el mango de una escoba o una herramienta similar para revisar la sal, como se ilustra en la Fig. 4. Empuje con cuidado el implemento directamente dentro de la sal. Si se siente un objeto duro, lo más probable es que sea un puente de sal. Empuje con cuidado el puente en varios lugares para romperlo. No trate de romper el puente de sal golpeando el tanque de sal.

3 - 5

Marca

del lápiz

Empuje la herramienta contra el puente de sal para romperlo

INSTRUCCIONES DE DESINFECCIÓN

En la fábrica se procura mantener al acondicionador/depurador EcoWater Systems en condiciones higiénicas. Sin embargo, durante el despacho, el almacenamiento, la instalación y el funcionamiento, podrían penetrar bacterias a la unidad. Por esta razón, al realizar la instalación se sugiere* la desinfección de la unidad:

1. Quite la tapa del tanque de salmuera y vierta aproximadamente 40 ml (de 2 a 3 cucharadas) de cloro doméstico común en

dicho tanque del acondicionador/depurador. Es fácil obtener Clorox y otras marcas de dicho producto en el comercio local. Vuelva a colocar la tapa del tanque de salmuera.

2. Inicie un ciclo de Regenerar ahora (vea la pág. 11). Dicha regeneración extrae el cloro y lo hace circular por el acondicionador/depurador.

Recomendado por la Asociación de la Calidad del Agua (Water Quality Association). Con ciertos suministros de agua, puede que la unidad

EcoWater Systems necesite una desinfección periódica.

Sal Puente Espacio

Agua

FIG. 4

NOTA: Le recomendamos que le dé mantenimiento anual al acondicionador/depurador.

GUÍA PARA SOLUCIONAR PROBLEMAS

PROBLEMA CAUSA CORRECCIÓN

No sale agua blanda

A veces el agua está dura

Aparece un código de error

No hay sal en el tanque de almacenamiento.

La sal está “puenteada”. Rompa el puente de sal (vea las instrucciones anteriores) y luego

El transformador se desenchufó, los conductores del cable eléctrico se desconectaron del tablero de control electrónico, se disparó el cortacircuito.

La(s) válvula(s) de derivación está(n) en posición de derivación.

La manguera de desagüe está tapada o torcida.

Se usa agua dura derivada durante la regeneración, debido a ajustes incorrectos en la hora actual o la hora de regeneración.

El ajuste del número de dureza es demasiado bajo.

Se consume agua caliente cuando se está regenerando el acondicionador/depurador.

Hay falla en el cableado, el interruptor de posiciones, la válvula, el motor o el tablero de control electrónico.

Agregue sal y luego inicie un ciclo de “Regenerar ahora”.

inicie un ciclo de “Regenerar ahora”. Compruebe si se interrumpió la electricidad debido a cualquiera de

estas situaciones y corríjala. Cuando se restaure la electricidad, fije la hora si el monitor muestra la pantalla “Hora actual” (vea la pág. 12).

Mueva las válvulas de derivación a la posición de servicio.

La manguera de desagüe no debe tener dobleces, vueltas cerradas ni estar demasiado elevada.

Revise la hora actual en la pantalla. Si no es correcta, consulte la sección “Fijar la hora actual” en la pág. 12. Revise la hora de regeneración, como se indica en la pág. 11.

Consulte la sección “Ajustar la dureza” en la pág. 12, revise el ajuste actual de la dureza y auméntelo si fuera necesario. Haga un análisis de dureza del suministro de agua, si fuera necesario.

Evite usar el agua caliente durante las regeneraciones porque el calentador de agua se reabastecerá con agua dura.

Contacte a su concesionario para reparar la unidad.

Page 14

GUIDE D’UTILISATION

Français

Adoucisseur d’eau/Refiner, Séries ESM/ERM

Modèles adoucisseurs

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ et ESM42HTE+

Modèles refiners

ERM10CE+ et ERM20CE+

TABLE DES MATIÈRES Page

Pour votre sécurité . . . . . . . . . . . . . . . . . 14

Consignes d’installation . . . . . . . . . . . . . 14

Illustrations d’installations . . . . . . . . . . . 15

Programmation adoucisseur/refiner . 16-18

Ajout de sel . . . . . . . . . . . . . . . . . . . . . . 19

Désinfection . . . . . . . . . . . . . . . . . . . . . 19

Dépannage . . . . . . . . . . . . . . . . . . . . . . 19

POUR VOTRE SÉCURITÉ :

= Avant de commencer l’installation, merci de lire ce guide et se

procurer les outils et le matériel nécessaires.

= L’installation doit être conforme aux codes locaux de l’électricité

et de la plomberie.

= Utiliser de la soudure sans plomb et du flux pour tous les raccords

par brasage tendre.

= Manipuler l’adoucisseur/le refiner avec soin. Ne pas le mettre à

l’envers, le faire tomber, ni le poser sur des objets pointus.

= Ne pas placer l’adoucisseur/le refiner :

- dans un endroit exposé au gel.

- en plein soleil.

- dans un endroit exposé aux intempéries.

= Ne pas essayer de traiter une eau dont la température est

supérieure à 49 °C.

= Le débit minimum d’arrivée d’eau à l’adoucisseur/au refiner doit être

de 11 litres par minute.

= La pression d’entrée maximale admissible de l’eau est 8,6 bars.

Si la pression de jour est supérieure à 5,5 bars, la pression de nuit peut dépasser le maximum. Poser au besoin un détendeur de pression.

= Ce système ne fonctionne que sur un courant de 24 volts et 50/60 Hz.

Veiller à utiliser le transformateur fourni. Le brancher sur une prise domestique avec mise à la terre conforme, fournissant un courant nominal de 230 V, 50 Hz, placée uniquement à un endroit sec et protégée adéquatement par un limiteur de surtension, tel un disjoncteur ou un fusible.

= Ce système n’est pas étudié pour le traitement d’une eau insalubre

sur le plan microbiologique, ou d’une qualité inconnue, sans une désinfection en amont ou en aval de la filtration.

La directive européenne 2002/96/CE exige une mise au rebut des équipements électriques et électroniques conforme à la réglementation WEEE (Déchets d’équipements électriques et électroniques provenant des Équipements Électriques et Électroniques). Cette directive ou des lois similaires sont en vigueur à l’échelle nationale et peuvent varier d’une région à l’autre. Se conformer aux lois locales ou régionales pour la mise au rebut de cet équipement.

CONSIGNES D’INSTALLATION

= L’installation doit être confiée à un expert en la matière. = Fermer l’arrivée d’eau principale avant de commencer l’installation. = Toujours mettre en place un bypass EcoWater Systems ou un

dispositif de dérivation à 3 robinets. Les bypass permettent de couper l’arrivée d’eau à l’adoucisseur/au refiner en cas de réparation, sans couper l’eau pour l’usage domestique

= Il est impératif de disposer d’une évacuation à proximité pour

évacuer les eaux usées lors du cycle de régénération.

= Prévoir également à un endroit sec, à moins de 2 m de

l’adoucisseur/du refiner EcoWater Systems, une prise sous tension en permanence de 230 V, 50 Hz, mise à la terre.

= Au terme de l’installation, faire un essai de pression pour vérifier

l’étanchéité du système.

= Au terme de l’essai de pression, procéder à une régénération

manuelle.

EcoWater Systems Europe = www.ecowater-europe.com

Il est possible de se procurer un guide détaillé chez le concessionnaire ou sur le site Web d’EcoWater de son pays.

Page 15

ECOWATER

S Y S T E M S

Illustrations d’installations

Français

EAU

DURE

ADOUCISSEUR

D’EAU /

REFINER

ENTRÉE

INSTALLATION TYPIQUE

TUYAU D’EAU PRINCIPAL

Prise électrique

230 V, 50 Hz

transformateur

(fourni)

SORTIE

cordon vers

régulateur

(2 m de long)

Bypass EcoWater Systems

N. B. : Platine électronique et support

non illustrés pour plus de clarté

Tuyau d’évacuation de régénération (ne pas relever à plus de 2,5 m)

EAU TRAITÉE

INSTALLATION UTILISANT

UN BYPASS À FILETAGE

Clips

Sortie

Entrée

Joint torique

lubrifié

INSTALLATION UTILISANT

UN BYPASS À CLIPS

Clips

Sortie

Flexible

Bypass

FIG. 3A

Flexible

Clip

Tuyau de trop-plein

du bac à sel

(ne pas élever)

Bypass

EcoWater Systems

(utilisation normale)

Vis de réglage de dureté – tourner en sens anti horaire pour augmenter la dureté de l’eau traitée.

Veiller à bien fixer les tuyaux d’évacuation

Evacuation au sol (à titre d’exemple)

Intervalle d’air de 4 cm

OPTIONS DE DÉRIVATION

Dérivation à trois vannes

TIRER pour

SERVICE

POUSSER

pour Bypasser

vanne

de sortie

vers la maison

= Position SERVICE :

- ouvrir les vannes d’arrivée et de sortie

- fermer la vanne bypass

= Position Hors service bypass :

- fermer les vannes d’arrivée et de sortie

- ouvrir le la vanne bypass

FIG. 2A

vanne

bypass

FIG. 1

vanne

d’arrivée

vers

l’adoucisseur

FIG. 2B

Entrée

Joint torique

lubrifié

INSTALLATION UTILISANT

DES ADAPTATEURS COUDÉS

Clips

Sortie

Entrée

Joint torique

lubrifié

Bypass

FIG. 3B

Flexible

Adaptateurs coudés

FIG. 3C

Page 16

ECOWATER

S Y S T E M S

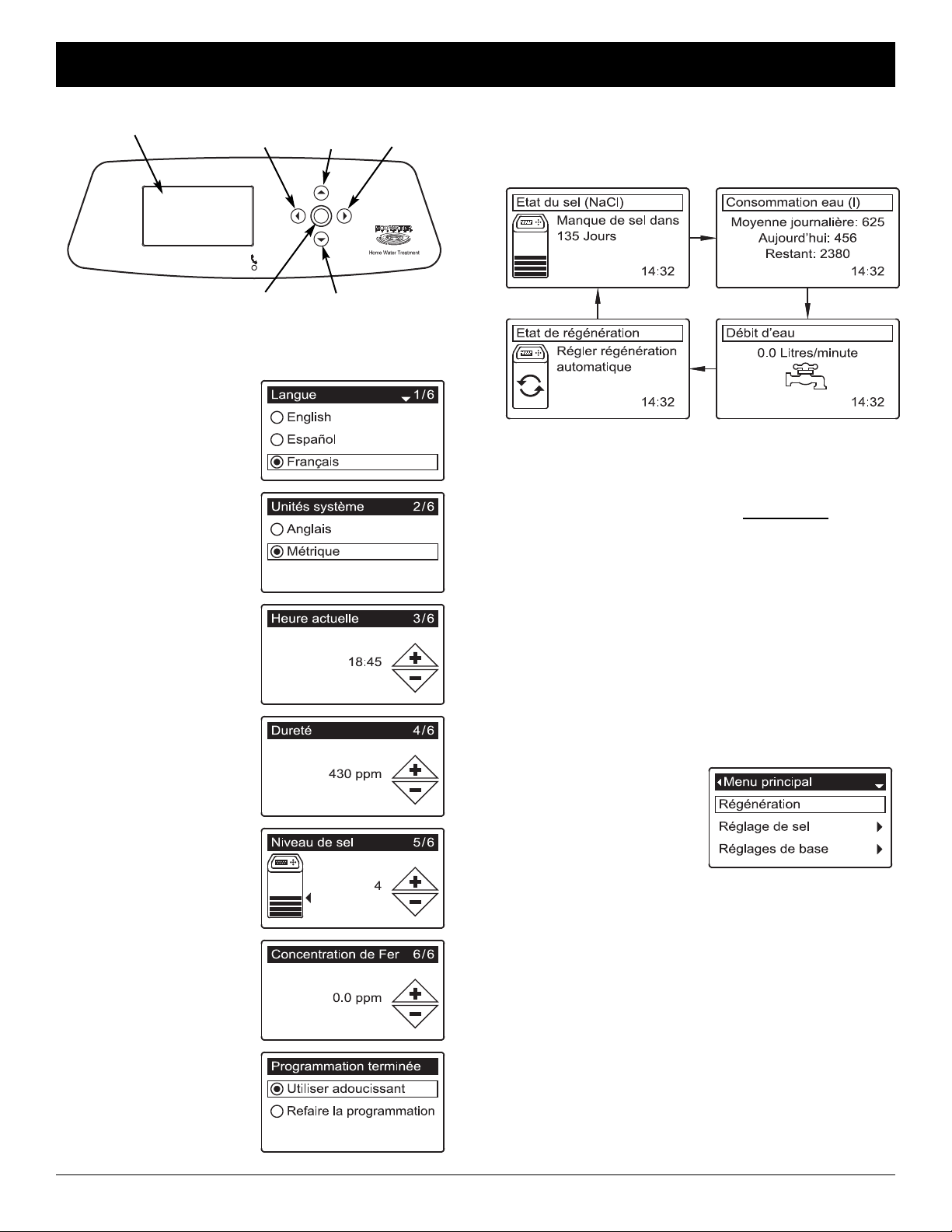

Programmation adoucisseur/refiner

Français

Afficheur

Bouton

GAUCHE

Bouton

SÉLECTIONNER

CONFIGURATION

Lors du branchement initial de l’appareil, le système invite à saisir les informations de base relatives à son fonctionnement.

Une fois chaque réglage validé ou modifié, appuyer sur le bouton SÉLECTIONNER ( pour continuer :

1. LANGUE Appuyer sur les

boutons de déplacement vers le BAS ( HAUT (5) pour sélectionner la langue, puis appuyer sur le bouton SÉLECTIONNER (¡).

2. UNITÉS SYSTÈME Appuyer

sur le SÉLECTIONNER ( pour sélectionner le système métrique, ou passer aux mesures anglaises à l’aide du bouton HAUT (5), puis appuyer sur le bouton SÉLECTIONNER (¡).

3. HEURE ACTUELLE Appuyer

sur les boutons BAS ( HAUT (5) pour régler l’heure. Maintenir le bouton enfoncé pour aller plus vite.

4. DURETÉ Appuyer sur les

boutons HAUT ( (6) pour régler la valeur de la dureté de l’eau.

5. NIVEAU DE SEL Appuyer

sur les boutons HAUT ( ou BAS (6) pour régler un niveau de sel conforme au plus petit chiffre qui apparaît sur l’autocollant, au-dessus du sel.

6. CONCENTRATION DE FER

Appuyer sur les boutons HAUT ( régler la valeur de la concentration de fer dans l’eau.

Lorsque « Programmation ter minée » s’affiche, appuyer sur le bouton SÉLECTIONNER ( pour lancer le fonctionnement normal de l’appareil.

6) ou vers le

5) ou BAS

5) ou BAS (6) pour

¡)

6) ou

¡)

Bouton

HAUT

Bouton

BAS

Bouton

DROITE

FONCTIONNEMENT NORMAL / ÉCRANS D’ÉTAT

En service normal, l’appareil affiche une série automatique d’écrans d’état :

*Eau restante avant la prochaine régénération.

AUTRES MESSAGES, ALERTES ET RAPPELS

Les écrans d’état expliqués ci-dessus ne seront pas affichés lorsque l’un des écrans suivants apparaît :

=État de régénération (Affiché pendant les régénérations,

indique la position de la vanne et le temps qui reste)

=Ajouter du sel ou Manque de sel indique qu’il faut

rajouter du sel (Page 18) et reprogrammer le niveau de sel (Page 16)

=L’écran de réglage Heure actuelle au lieu des écrans

d’état indique qu’il faut régler l’heure (Page 17)

=Rappel maintenance (Contacter le concessionnaire) =Erreur détectée (Contacter le concessionnaire)

MENU PRINCIPAL

En service normal, appuyer sur le bouton SÉLECTIONNER

¡) pour afficher le menu

( principal. Il donne accès aux écrans suivants :

=Régénération

(Cf. Page 17)

=Réglage de sel

=Niveau de sel (Cf.

Page 17)

=Alarme manque de sel =Type de sel (Cf. Page 17)

=Réglages de base

=Heure actuelle (Cf. Page 18) =Dureté (Cf. Page 18) =Concentration de fer (Cf. Page 18) =Heure de régénération (Cf. Page 17) =Écrans déroulants

=Préférences utilisateur

=Langue (Cf. Page 18) =Format heure =Unités volume =Unités de dureté

=Unités de poids =Infos système =Fonctions avancées

Page 17

ECOWATER

S Y S T E M S

Programmation adoucisseur/refiner

Français

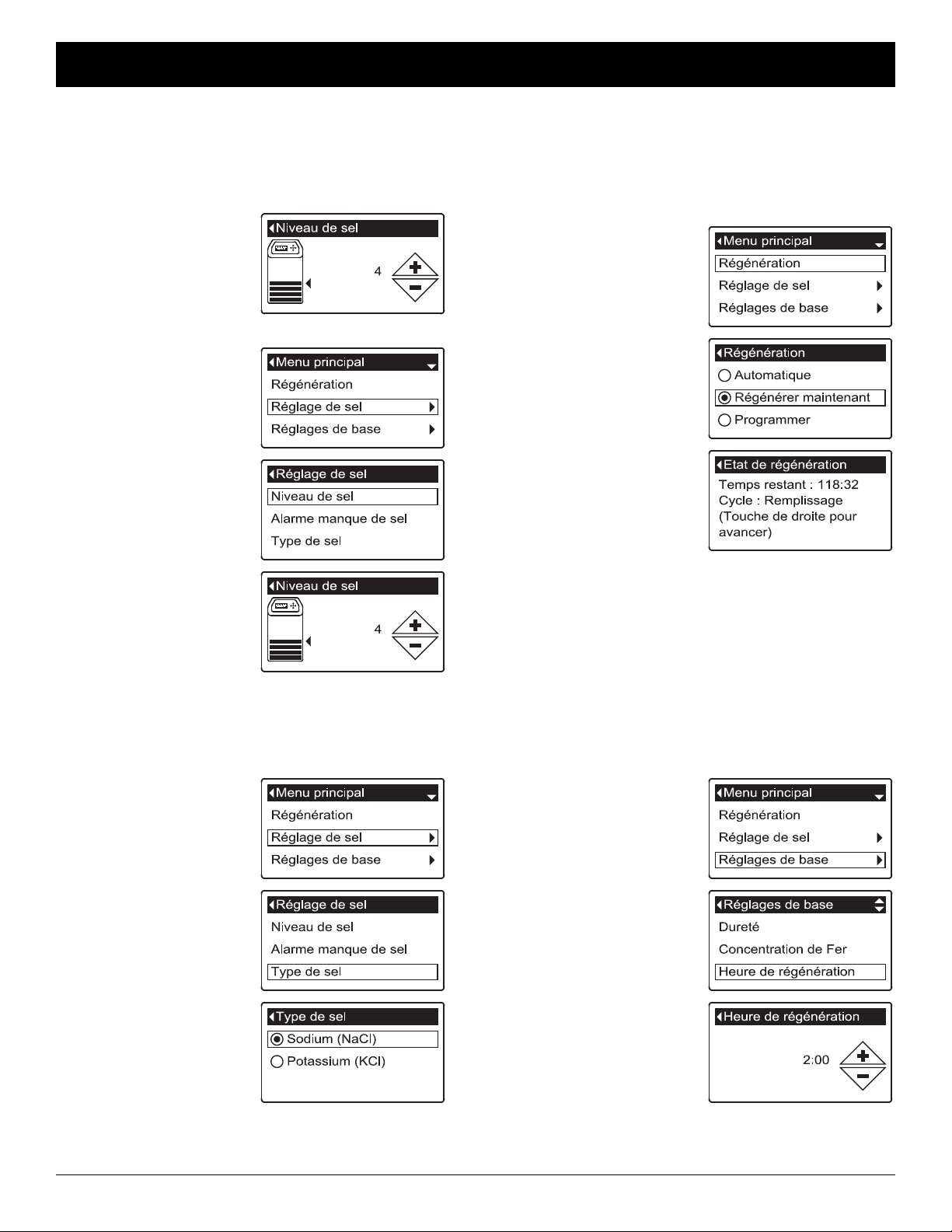

RÉGLAGE DU NIVEAU DE SEL

Faire ce réglage lorsqu’on ajoute du sel à l’adoucisseur/au refiner.

Modèles ESM18CE+, ERM20CE+ et ESM25CE+

1. Ouvrir le couvercle du réservoir de sel. L’écran Niveau

de sel s’affiche.

2. Ajouter et niveler le sel, puis

regarder l’autocollant sur le puits à saumure. Appuyer sur HAUT ( pour faire correspondre le plus petit chiffre au-dessus du niveau du sel.

3. Fermer le couvercle.

5) ou BAS (6)

Tous les autres modèles

1. Appuyer sur le bouton

SÉLECTIONNER ( aller au menu principal.

2. Aller à l’écran Réglage de sel.

3. Passer à l’écran Niveau de sel.

4. Ajouter et niveler le sel,

puis regarder la décalcomanie sur le puits à saumure. Appuyer sur HAUT ( pour faire correspondre le plus petit chiffre au-dessus du niveau du sel.

5. Appuyer sur le bouton

SÉLECTIONNER ( appuyer plusieurs fois sur GAUCHE (3) pour revenir aux écrans d’état.

5) ou BAS (6)

¡) pour

¡), puis

RÉGÉNÉRATION MANUELLE

La régénération manuelle, pratiquée lorsque l’utilisation de l’eau est anormalement intense, permet d’éviter de manquer d’eau douce. Par exemple, la présence d’invités risque d’épuiser la source d’eau traitée avant la prochaine régénération automatique. Une régénération manuelle rétablira la source à sa pleine capacité. Si l’eau n’a pas été tirée depuis longtemps (vacances, etc.), il est conseillé de démarrer une régénération.

1. Appuyer sur le bouton

SÉLECTIONNER ( aller au menu principal.

2. Aller à l’écran Régénération.

3. Passer à Régénérer maintenant, puis appuyer

sur le bouton SÉLECTIONNER (¡) pour lancer une régénération immédiate. L’écran de la régénération s’affiche jusqu’à la fin de celle-ci, à moins d’appuyer deux fois sur GAUCHE (3) et revenir aux écrans d’état.

Autres choix de régénération :

= Automatique annule une régénération manuelle

programmée (si elle n’est pas déjà commencée) et laisse le régulateur électronique établir la prochaine régénération.

= Programmer établit le démarrage d’une régénération

à l’heure préréglée (cf. ci-dessous).

¡) pour

RÉGLAGE DU TYPE DE SEL

Le réglage par défaut est NaCl (chlorure de sodium). La sélection KCl (chlorure de potassium) augmente le remplissage et la saumure/ ralentit les temps de rinçage. Nouveau réglage :

1. Appuyer sur le bouton

SÉLECTIONNER ( aller au menu principal.

2. Aller à l’écran Réglage de sel.

3. Passer à l’écran Type de sel.

4. Appuyer sur BAS (

ou HAUT (5) pour changer de type de sel.

5. Appuyer sur le bouton SÉLECTIONNER ( appuyer plusieurs fois sur GAUCHE (3) pour revenir aux écrans d’état.

¡) pour

¡), puis

RÉGLAGE DE L’HEURE DE DÉMARRAGE D’UNE RÉGÉNÉRATION

L’heure par défaut est 02:00 (deux heures du matin).

Pour la changer :

1. Appuyer sur le bouton

SÉLECTIONNER ( aller au menu principal.

2. Aller à l’écran Réglages de base.

3. Passer à l’écran Heure de régénération.

4. Appuyez sur BAS (

ou HAUT (5) pour régler l’heure de démarrage de la régénération. Maintenir le bouton enfoncé pour aller plus vite.

5. Appuyer sur le bouton SÉLECTIONNER ( appuyer plusieurs fois sur GAUCHE ( aux écrans d’état.

3) pour revenir

¡) pour

¡), puis

Page 18

ECOWATER

S Y S T E M S

Programmation adoucisseur/refiner

Français

RÉGLAGE DE L’HEURE ACTUELLE

Ce réglage est normalement fait pendant la configuration initiale.

Nouvelle heure :

1. Appuyer sur le bouton

SÉLECTIONNER (¡) pour aller au menu principal.

2. Aller à l’écran Réglages de base.

3. Passer à l’écran Heure actuelle.

4. Appuyez sur BAS (6)

ou HAUT (5) pour régler l’heure actuelle. Maintenir le bouton enfoncé pour aller plus vite.

5. Appuyer sur le bouton SÉLECTIONNER (¡), puis appuyer plusieurs fois sur GAUCHE (3) pour revenir aux écrans d’état.

RÉGLAGE DE LA LANGUE

Ce réglage est normalement fait pendant la configuration initiale.

Nouvelle langue :

1. Appuyer sur le bouton SÉLECTIONNER ( aller au menu principal.

2. Aller à l’écran Préférences utilisateur.

3. Passer à l’écran Langue.

4. Appuyer sur BAS (6)

ou HAUT (5) pour défiler vers la langue de choix. Les langues proposées sont : anglais, espagnol, français, italien, allemand, néerlandais, polonais, russe, hongrois, turc, lituanien, grec, roumain.

5. Appuyer deux fois sur le bouton SÉLECTIONNER (¡), puis appuyer plusieurs fois sur GAUCHE (3) pour revenir aux écrans d’état.

RÉTABLISSEMENT DE LA LANGUE

MATERNELLE (AUTRE LANGUE AFFICHÉE) :

À partir des écrans d’état, appuyer sur le bouton SÉLECTIONNER (¡). Appuyer trois fois sur le bouton BAS (6), puis deux fois sur le bouton SÉLECTIONNER (¡). Appuyer sur BAS (6) or sur HAUT (5) pour faire défiler vers la langue maternelle (cf. liste ci-dessous), puis appuyer deux fois sur le bouton SÉLECTIONNER (

¡). Appuyer deux fois sur GAUCHE (3) pour quitter

tous les menus. Les langues sont répertoriées dans l’ordre suivant :

anglais, espagnol, français, italien, allemand, néerlandais, polonais, russe, hongrois, turc, lituanien, grec, roumain.

¡) pour

RÉGLAGE DE LA DURETÉ

Ce réglage est normalement fait pendant la configuration initiale.

Nouveau réglage :

1. Appuyer sur le bouton

SÉLECTIONNER (¡) pour aller au menu principal.

2. Aller à l’écran Réglages de base.

3. Passer à l’écran Dureté.

4. Appuyez sur BAS (6)

ou HAUT (5) pour régler la dureté de l’eau.

Conversions :

1 grain = 1°dH 10 ppm = 1°f

5. Appuyer sur le bouton SÉLECTIONNER (¡), puis appuyer plusieurs fois sur GAUCHE (3) pour revenir aux écrans d’état.

N. B. : Ne pas augmenter la dureté pour compenser

la présence de fer dans l’eau : le régulateur électronique compense automatiquement une fois la concentration de fer réglée (cf. ci-dessous).

RÉGLAGE DE LA CONCENTRATION DE FER

Ce réglage est normalement fait pendant la configuration initiale.

Nouvelle concentration :

1. Appuyer sur le bouton SÉLECTIONNER ( aller au menu principal.

2. Aller à l’écran Réglages de base.

3. Passer à l’écran Concentration de fer.

4. Appuyez sur BAS (

sur HAUT ( la valeur de concentration de fer dans l’eau.

3 grains = 1 ppm de fer dans l’eau claire

5. Appuyer sur le bouton SÉLECTIONNER ( appuyer plusieurs fois sur GAUCHE (3) pour revenir aux écrans d’état.

¡) pour

6) ou

5) pour régler

¡), puis

Page 19

ECOWATER

S Y S T E M S

Mode d’emploi

Français

AJOUT DE SEL

Si toute la réserve de sel de l’adoucisseur est épuisée avant qu’il en soit rajouté, l’eau sera dure. Soulever le couvercle du réservoir à saumure et vérifier le niveau de sel fréquemment.

Si l’on ajoute du sel pour la première fois, s’assurer qu’il y a au moins 10 cm d’eau dans le réservoir à saumure. Le couvercle du puits à saumure doit être en place lorsqu’on ajoute du sel. Après avoir ajouté et mis à niveau le sel, toujours régler le niveau de sel sur le régulateur électronique, tel qu’expliqué à la page 17

N. B. : Dans des régions humides, il est préférable de maintenir un niveau de sel inférieur à la moitié du réservoir, quitte à ajouter du sel plus souvent.

SEL RECOMMANDÉ : Cube, pastille, gros sel marin, etc., sel de traitement de l’eau contenant moins de 1 % d’impuretés insolubles. Il s’agit de cristaux de sel par évaporation très purs, parfois sous forme de briquettes.

CHLORURE DE POTASSIUM (KCl) : Si l’on choisit le sel KCl : = Régler le type de sel (régulateur électronique) sur Potassium

(KCl), tel qu’illustré à la page 17.

= Placer un sac à la fois de chlorure de potassium (KCl)

dans l’adoucisseur/le refiner.

SEL DÉCONSEILLÉ : Le sel gemme à haute teneur en impuretés, sel en bloc, sel granulé, sel de table, sel de déglaçage, sel servant à fabriquer de la crème glacée, etc., sont déconseillés.

NETTOYAGE D’UN PONT DE SEL

Parfois, une croûte de sel (« pont ») se forme dans le réservoir à saumure. Ceci est causé d’ordinaire par une humidité élevée ou l’utilisation d’un mauvais type de sel. Lorsque cela se produit, un espace vide est formé et l’eau est isolée du sel : il ne se dissout plus dans l’eau, le lit de résine n’est plus régénéré et, en conséquence, l’eau sera dure.

Il peut y avoir un pont sous le tas de sel. Vérifier avec un balai ou un objet similaire, tel que le montre la Figure 4. Enfoncer délicatement, droit dans le tas de sel. Si l’on rencontre un objet dur, il s’agit probablement d’un pont de sel. Casser le pont en plusieurs endroits à coups de balai. Attention : Ne pas tenter de casser le pont en frappant sur le réservoir.

Casser le pont à coup de balai ou d’objet similaire

3 à 5

Marque

au crayon

INSTRUCTIONS DE DÉSINFECTION

Toutes les précautions sont prises à l’usine pour que l’adoucisseur/le refiner d’EcoWater Systems soit conservé dans des conditions sanitaires optimales. Néanmoins, en cours d’expédition, d’entreposage, d’installation ou de fonctionnement, l’appareil pourrait être contaminé. C’est pourquoi une désinfection est suggérée* lors de l’installation :

1. Retirer le couvercle du puits de saumure de l’adoucisseur/du refiner , puis y verser environ 40 ml (2 à 3 cuillères de table)

d’eau de Javel. Replacer le couvercle du puits à saumure.

2. Lancer « Régénérer maintenant » (Cf. Page 17). Cette régénération aspire et fait circuler l’eau de Javel dans l’adoucisseur/le refiner.

*Recommandé par l’organisme WQA (Water Quality Association). Certaines alimentations en eau nécessitent parfois une désinfection

périodique de l’appareil EcoWater Systems.

Sel Pont Espace

Eau

FIG. 4

N. B. : Une révision annuelle de l’adoucisseur/du refiner est recommandée.

GUIDE DE DÉPANNAGE

ANOMALIE CAUSE CORRECTIF

Pas d’eau douce

Eau parfois dure

Code d’erreur affiché

Pas de sel dans le réservoir de stockage. Ajouter du sel, puis lancer « Régénérer maintenant ». « Pont » de sel. Casser le pont (cf. ci-dessus), puis lancer « Régénérer maintenant ». Transformateur débranché, câbles d’alimentation

débranchés du panneau de commande électronique, fusible grillé, disjoncteur déclenché.

Le ou les bypass sont en position Hors service (byppasé).

Engorgement ou étranglement du tuyau d’évacuation de la vanne.

Eau dure dérivée utilisée lors de la régénération, à cause d’une heure actuelle ou d’une heure de régénération mal réglées.

Réglage du chiffre de dureté trop bas. Se référer au Réglage de la dureté à la Page 18 : regarder le réglage

Eau chaude utilisée lors de la régénération de l’adoucisseur/du refiner.

Anomalie : câblage, interrupteur de position, soupape, moteur, ou tableau de commande électronique.

Chercher parmi ces facteurs la cause de la coupure de courant, puis corriger l’anomalie. Une fois le courant rétabli, régler l’heure si l’afficheur est sur l’écran « Heure actuelle » (Cf. Page 18).

Mettre le ou les bypass sur la position service.

Le tuyau d’évacuation ne doit pas être tordu, pincé, courbé à angle aigu, ou trop élevé.

Regarder l’heure actuelle affichée. Si ce n’est pas la bonne heure, se reporter à Réglage de l’heure actuelle à la page 18. Vérifier l’heure de régénération, (explication à la Page 17).

actuel de la dureté et l’augmenter au besoin. S’il y a lieu, faire analyser l’alimentation d’eau (analyse de la dureté).

Éviter d’utiliser l’eau chaude pendant les régénérations, car le chauffe-eau se remplit d’eau dure.

Contacter son concessionnaire pour une révision.

Page 20

ISTRUZIONI

Italiano

Addolcitore/Filtro d’acqua Serie ESM/ERM

Modelli di addolcitori

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ & ESM42HTE+

Modelli di filtri

ERM10CE+ & ERM20CE+

SICUREZZA

= Prima di iniziare l’installazione, leggere il manuale e reperire

gli attrezzi e i materiali necessari.

= L’installazione deve essere conforme alle norme locali in materia

di impianti idraulici ed elettrici.

= Usare solamente lega e fondente senza piombo per tutti i

collegamenti di saldatura capillare.

= Maneggiare con cura l’addolcitore/filtro. Non capovolgere, far

cadere o appoggiare su protrusioni acuminate.

= Non posizionare l’addolcitore/filtro:

- In un luogo in cui la temperatura possa scendere sotto zero.

- Esposto alla luce solare diretta.

- In un luogo in cui possa essere esposto a pioggia.

= Non tentare di trattare acqua che sia a una temperatura superiore ai 49°C. = L’addolcitore/filtro richiede un flusso minimo d’acqua di

11 litri/minuto all’ingresso.

= La pressione massima dell’acqua all’ingresso non deve superare

8,6 bar. Se la pressione diurna supera 5,5 bar, la pressione notturna potrebbe superare il valore massimo consentito. Se necessario usare una valvola di regolazione della pressione.

= Il sistema funziona solamente con alimentazione elettrica da 24 volt,

50/60 Hz. Usare il trasformatore e inserirlo in una presa per uso domestico da 230V, 50 Hz nominali posta in un luogo asciutto, messa a terra e protetta idoneamente da un dispositivo di protezione dalla sovracorrente come un interruttore automatico o un fusibile.

= Questo sistema non è concepito per il trattamento di acqua che sia

a rischio microbiologico o di qualità incerta senza che si effettui una disinfezione adeguata prima o dopo.

La Direttiva Europea 2002/96/EC prevede che tutti i dispositivi elettrici ed elettronici siano smaltiti a fine vita secondo la normativa RAEE (Rifiuti apparecchiature elettriche ed elettroniche). Questa direttiva o normative simili sono implementate a livello nazionale e possono variare da regione a regione. Consultare la legislazione in vigore per informazioni sullo smaltimento corretto dell’attrezzatura.

INDICE Pagina

Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Requisiti per l’installazione . . . . . . . . . . . . . . 20

Illustrazioni dell’installazione . . . . . . . . . . . . . 21

Programmazione dell’Addolcitore/Filtro . . 22-24

Sanitizzazione . . . . . . . . . . . . . . . . . . . . . . . . 25

Aggiunta di sale . . . . . . . . . . . . . . . . . . . . . . . 25

Identificazione dei problemi . . . . . . . . . . . . . . 25

EcoWater Systems Europe = www.ecowater-europe.com

Un manuale dettagliato è disponibile presso il rivenditore di zona o il sito web EcoWater del Paese.

REQUISITI PER L’INSTALLAZIONE

= L’installazione deve essere eseguita solamente da personale qualificato. = Assicurarsi che l’alimentazione idraulica principale sia scollegata

prima di iniziare l’installazione.

= Installare sempre una valvola bypass EcoWater Systems o un

sistema di bypass a 3 valvole. Le valvole bypass consentono di escludere l'addolcitore/filtro in caso di riparazioni, pur mantenendo l'acqua nelle tubazioni di casa.

= È necessario uno scolo per l’acqua di scarico della rigenerazione.

È preferibile un canale di scolo da pavimento, vicino all’addolcitore/filtro EcoWater Systems. Altre opzioni sono una vasca lavatoio, una tubazione di scarico fissa ecc.

= È necessaria una presa elettrica costantemente sotto tensione messa

a terra da 230V, 50 Hz, situata in un luogo asciutto entro 2 metri dall’addolcitore/filtro EcoWater Systems.

= Una volta completata l’installazione del sistema, eseguire un test

a pressione per verificare che non vi siano perdite.

= Una volta completato il test a pressione, eseguire una

rigenerazione manuale.

Page 21

ECOWATER

S Y S T E M S

Illustrazioni dell’installazione

Italiano

ACQUA

DURA

INGRESSO

ADDOLCITORE /

D’ACQUA

FILTRO

INSTALLAZIONE TIPICA

TUBO DELL’ACQUA PRINCIPALE

presa

elettrica da

230V, 50 Hz

trasformatore

(incluso)

USCITA

cavo di

alimentazione

al regolatore

(2 m di lunghezza)

Valvola bypass EcoWater Systems

NOTA: per semplificare il disegno,

testiera e supporto non vengono mostrati

tubo di scolo della valvola (non alzare più di 2,5 metri)

ACQUA

ADDOLCITA

INSTALLAZIONE USANDO LA

VALVOLA BYPASS CON ATTACCHI

Clip

Tubo flessibile

Uscita

Ingresso

O-ring

lubrificato

Valvola bypass

FIG. 3A

INSTALLAZIONE USANDO LA VALVOLA

BYPASS CON ATTACCHI A CLIP

Clip

Uscita

Tubo flessibile

Clip

tubo per l’acqua

eccedente del

serbatoio della

salamoia

(non alzare)

Valvola bypass

EcoWater Systems

Tirare IN FUORI per il FUNZIONAMENTO

(normale)

per attivare

Manopola di regolazione della miscela – ruotare in senso antiorario per aumentare la durezza dell’acqua trattata.

scolo del pavimento

OPZIONI DI BYPASS

valvola

di uscita

Premere

il BYPASS

dall’addolcitore

= per il FUNZIONAMENTO:

- aprire le valvole di ingresso ed uscita

- chiudere la valvola di bypass

= per il BYPASS:

- chiudere le valvole di ingresso ed uscita

- aprire la valvola di bypass

FIG. 2A

Legare o fissare il tubo di

scolo della valvola in posizione per mantenerlo sullo scolo del pavimento

spazio aria

di 4 cm

Bypass a 3 valvole

valvola bypass

all’addolcitore

FIG. 1

valvola di

ingresso

FIG. 2B

Ingresso

O-ring

lubrificato

Ingresso

lubrificato

Valvola bypass

FIG. 3B

INSTALLAZIONE USANDO

ATTACHI A GOMITO

Clip

Tubo flessibile

Uscita

Attacchi a gomito

O-ring

FIG. 3C

Page 22

ECOWATER

S Y S T E M S

Programmazione dell’Addolcitore/Filtro

Italiano

Schermo

Tasto

SELEZIONE

IMPOSTAZIONE

Quando l'addolcitore viene collegato elettricamente per la prima volta, appare un messaggio che richiede l’immissione di impostazioni di base.

Dopo aver confermato o modificato tutte le impostazioni premere il tasto SELEZIONE

¡) per continuare:

(

1. LINGUA Premere il tasto

GIÙ (6) o SU (5) per passare alla lingua desiderata, quindi premere SELEZIONE (¡).

2. UNITÀ SISTEMA Premere

SELEZIONE (¡) per il sistema metrico decimale o usare il tasto SU (5) per passare al sistema inglese e premere SELEZIONE (¡).

3. ORA ATTUALE Premere il

tasto GIÙ (6) o SU (5) per impostare l’ora attuale. Tenere premuto il tasto per andare più velocemente.

4. DUREZZA Premere il tasto

SU (5) o GIÙ (6) per impostare il valore della durezza dell’acqua.

5. LIVELLO SALE Premere il

tasto SU (5) o GIÙ (6) per impostare il livello del sale in modo che corrisponda al numero più basso visibile sulla decalcomania sul pozzetto della salamoia.

6. LIVELLO FERRO Premere

il tasto SU (5) o GIÙ (6) per impostare il valore del ferro nell’acqua.

Quando appare “Progr. Completa” premere SELEZIONE ( il funzionamento normale dell’unità.

¡) per avviare

Tasto

SINISTRA

Tasto

GIÙ

Tasto

DESTRA

FUNZIONAMENTO NORMALE / SCHERMATE DI STATO

Durante il funzionamento normale, l’unità visualizza le schermate di stato in una sequenza automatica:

*Acqua rimanente prima della rigenerazione seguente.

ALTRI MESSAGGI, AVVERTENZE E NOTE

Le schermate di stato descritte qui sopra non appaiono se è visualizzato uno degli elementi seguenti:

=Stato rigenerazione (Visualizzato durante le rigenerazioni,

mostra la posizione della valvola e il tempo restante)

=Aggiungere sale o Sale esaurito indica che occorre

aggiungere sale (Pagina 25) e ripristinare il livello del sale (Pagina 23)

=La schermata Ora attuale visualizzata al posto delle

schermate di stato indica che occorre impostare l’ora (Pagina 24)

=Promemoria manutenzione (Contattare il rivenditore) =Errore rilevato (Contattare il rivenditore)

MENU PRINCIPALE

Durante il funzionamento normale, premere SELEZIONE ( visualizzare il Menu principale. In questo modo si accede a:

=Rigenerazione

(vedere Pagina 23)

=Impostazioni sale

=Impostazioni di base

=Preferenze utente

=Informazioni sul sistema =Impostazioni avanzate

¡) per

=Livello sale (vedere Pagina 23) =Allarme sale in riserva =Tipo di sale (vedere Pagina 23)

=Ora attuale (vedere Pagina 24) =Durezza (vedere Pagina 24) =Livello ferro (vedere Pagina 24) =Tempo di rigenerazione (vedere Pagina 23) =Schermate scorrevoli

=Lingua (vedere Pagina 24) =Formato orario =Unità di misura volume =Unità durezza =Unità di misura peso

Page 23

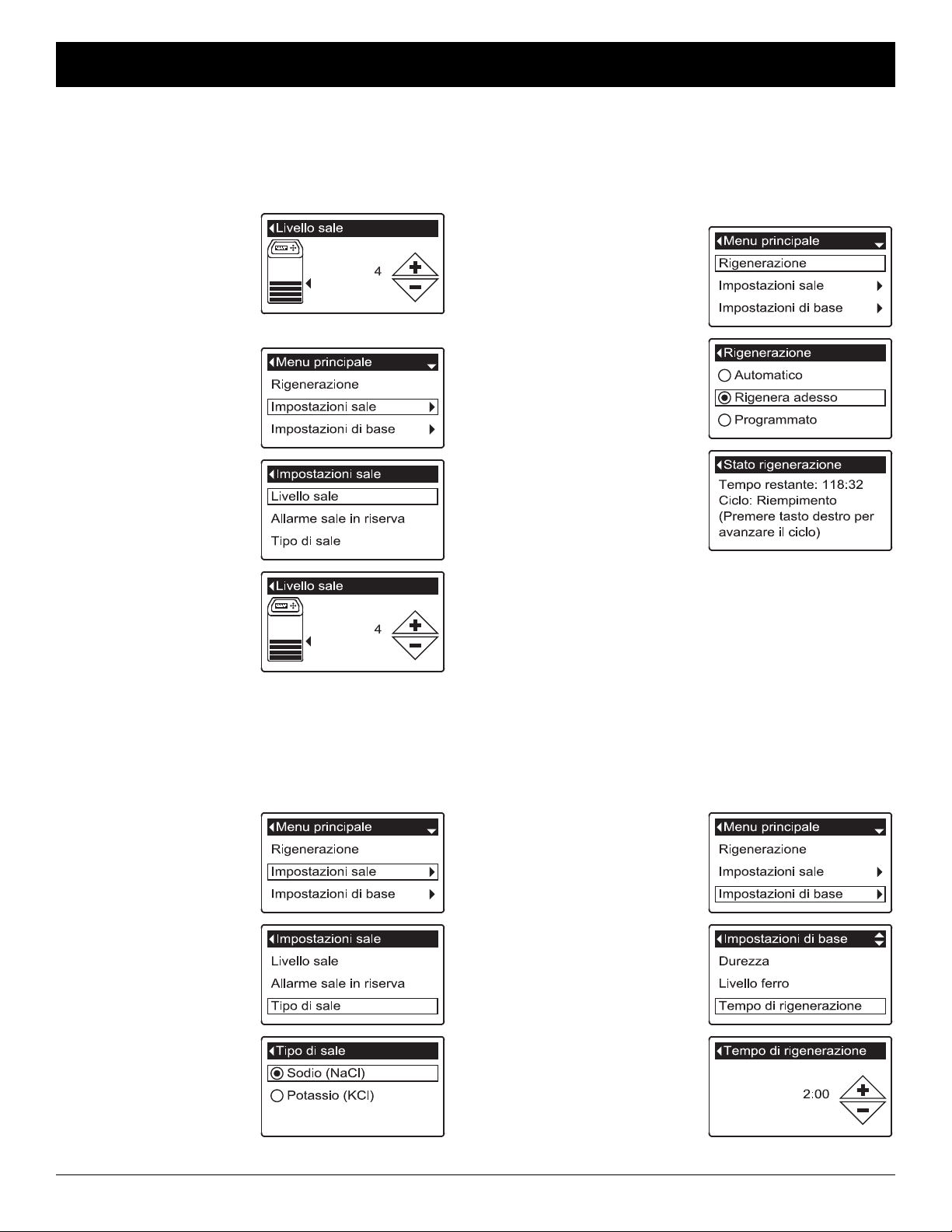

ECOWATER

S Y S T E M S

Programmazione dell’addolcitore/filtro

Italiano

IMPOSTAZIONE DEL LIVELLO DEL SALE

Da effettuare quando si aggiunge sale all’addolcitore/filtro.

Per i modelli ESM18CE+, ERM20CE+ & ESM25CE+

1. Aprire il coperchio del sale.

Appare la schermata del livello del sale.

2. Aggiungere e livellare il

sale, quindi controllare la decalcomania sul pozzetto della salamoia. Premere SU (

5) o GIÙ (6) in modo

da raggiungere il numero più basso visibile sopra il sale.

3. Chiudere il coperchio

del sale.

Per tutti gli altri modelli

1. Premere SELEZIONE (

per passare al

Menu principale.

2. Passare alla schermata Impostazioni sale.

3. Passare alla schermata Livello sale.

4 Aggiungere e livellare il

sale, quindi controllare la decalcomania sul pozzetto della salamoia. Premere

5) o GIÙ (6) in modo

SU ( da raggiungere il numero più basso visibile sopra il sale.

5 Premere SELEZIONE (

diverse volte per ritornare alle schermate di stato.

¡)

¡), quindi premere SINISTRA (3)

RIGENERAZIONE MANUALE

Da effettuare per assicurare una fornitura d’acqua addolcita adeguata quando il consumo è insolitamente alto. Ad esempio, se in casa ci sono ospiti, la riserva di acqua addolcita può esaurirsi prima della rigenerazione seguente. Una rigenerazione manuale ripristina al 100% la riserva di acqua addolcita una volta completata. Dopo lunghi periodi di mancato utilizzo dell’acqua (per esempio dopo eventuali vacanze) si raccomanda di avviare una rigenerazione.

1. Premere SELEZIONE ( per passare al Menu

principale.

2. Passare alla schermata Rigenerazione.

3. Passare a Rigenera adesso e premere

SELEZIONE ( iniziare immediatamente la rigenerazione. Appare la schermata Stato rigenerazione fino al completamento della rigenerazione. Premere due volte SINISTRA (3) per ritornare alle schermate di stato.

Altre opzioni di rigenerazione:

=Automatico annulla una rigenerazione programmata manualmente (se non è già iniziata) e lascia che il comando elettronico determini quando deve essere avviata la rigenerazione seguente. =Programmato imposta l’inizio di una rigenerazione all’orario di avvio predefinito (vedere qui di seguito).

¡) per

¡)

IMPOSTAZIONE DEL TIPO DI SALE

L’impostazione predefinita è NaCl (cloruro di sodio). Se si seleziona KCl (Cloruro di potassio) si aumentano i tempi di riempimento e di risciacquo della salamoia. Per cambiare:

1. Premere SELEZIONE ( per passare al Menu

principale.

2. Passare alla schermata Impostazioni sale.

3. Passare alla schermata Tipo di sale.

4. Premere GIÙ (6) o

SU (5) per visualizzare l’altro tipo di sale.

5. Premere SELEZIONE ( quindi premere SINISTRA (3) diverse volte per ritornare alle schermate di stato.

¡)

IMPOSTAZIONE DELL’ORARIO DI AVVIO DI UNA RIGENERAZIONE

L’ora predefinita è 02:00. Per cambiare:

1. Premere SELEZIONE (¡) per passare al Menu

principale.

2. Passare alla schermata Impostazioni di base.

3. Passare alla schermata Tempo di rigenerazione.

4. Premere GIÙ (

per impostare l’orario di rigenerazione. Tenere premuto il tasto per andare più velocemente.

5. Premere SELEZIONE (¡) quindi premere SINISTRA (

3) diverse volte per ritornare

alle schermate di stato.

6) o SU (5)

Page 24

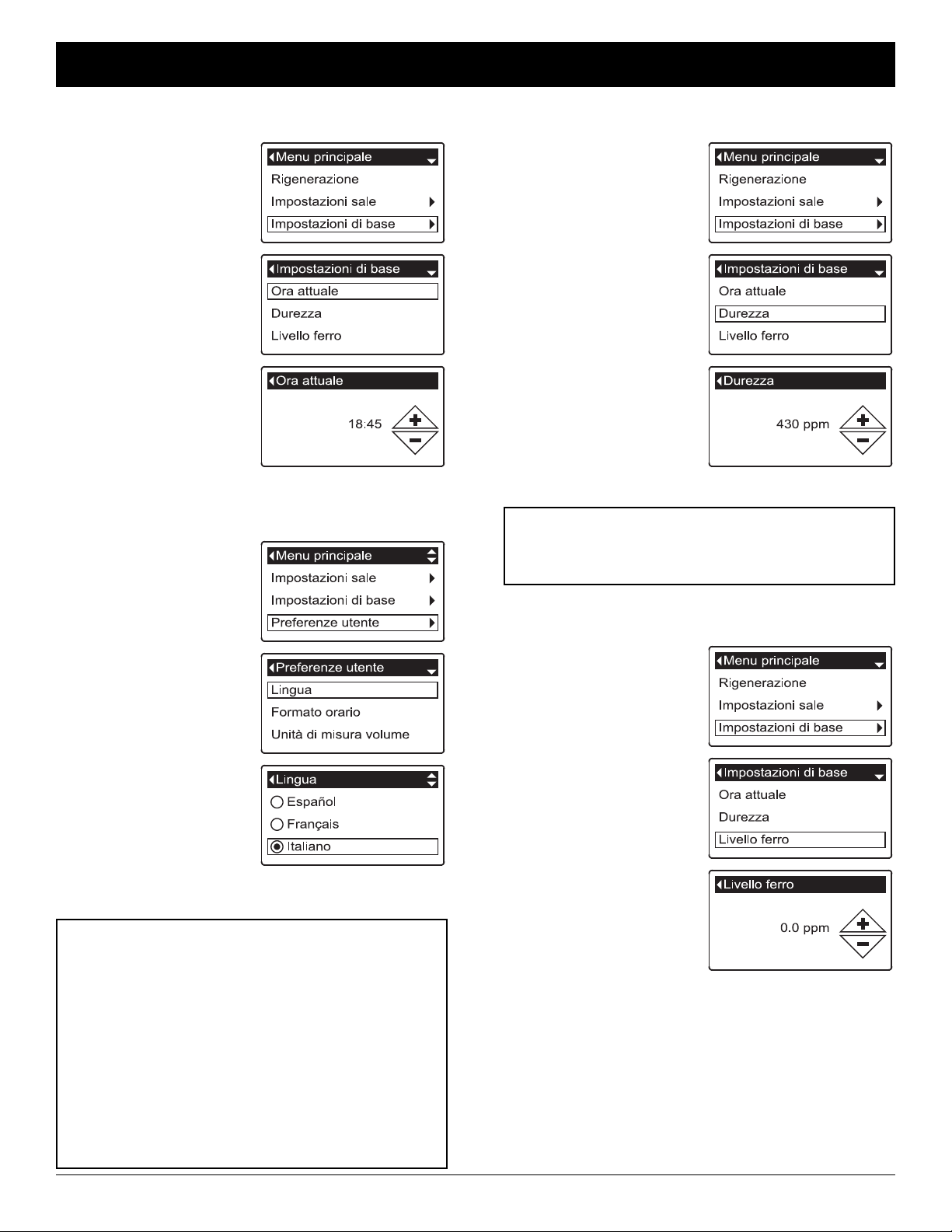

ECOWATER

S Y S T E M S

Programmazione dell’addolcitore/filtro

Italiano

IMPOSTAZIONE DELL’ORA ATTUALE

Eseguita in genere durante l’impostazione iniziale.

Per cambiarla:

1. Premere SELEZIONE (¡)

per passare al

Menu principale.

2. Passare alla schermata Impostazioni di base.

3. Passare alla schermata Ora attuale.

4. Premere GIÙ (6) o

SU (5) per impostare l’ora attuale. Tenere premuto il tasto per andare più velocemente.

5. Premere SELEZIONE (¡) quindi premere SINISTRA (3) diverse volte per ritornare alle schermate di stato.

IMPOSTAZIONE DELLA LINGUA

Eseguita in genere durante l’impostazione iniziale.

Per cambiarla:

1. Premere SELEZIONE ( per passare al Menu

principale.

2. Passare alla schermata Preferenze utente.

3. Passare alla schermata Lingua.

4. Premere GIÙ (

5) per visualizzare la

SU ( lingua preferita. Le opzioni sono: Inglese, Spagnolo, Francese, Italiano, Tedesco, Olandese, Polacco, Russo, Ungherese, Turco, Lituano, Greco o Romeno.

5. Premere SELEZIONE ( due volte, quindi premere SINISTRA (

diverse volte per ritornare alle schermate di stato.

PER RIPRISTINARE LA PROPRIA LINGUA SE

Dalle schermate di stato, premere SELEZIONE ( Premere tre volte il tasto GIÙ ( SELEZIONE (

per scorrere fino a visualizzare la propria lingua (vedere l’elenco qui sotto), quindi premere SELEZIONE ( due volte. Premere due volte SINISTRA (

da tutti i menu. Le lingue sono elencate in questo ordine: Inglese,

Spagnolo, Francese, Italiano, Tedesco, Olandese, Polacco, Russo, Ungherese, Turco, Lituano, Greco, Romeno.

6) o

È VISUALIZZATA UN’ALTRA LINGUA:

¡) due volte. Premere GIÙ (6) o SU (5)

¡)

¡).

6), quindi premere

¡)

3) per uscire

IMPOSTAZIONE DELLA DUREZZA

Eseguita in genere durante l’impostazione iniziale.

Per cambiarla:

1. Premere SELEZIONE (

per passare al

Menu principale.

2. Passare alla schermata Impostazioni di base.

3. Passare alla schermata Durezza.

4. Premere GIÙ (

SU (

5) per impostare

la durezza dell’acqua.

Conversioni:

1 grain = 1°dH 10 ppm = 1°f

5. Premere SELEZIONE ( quindi premere SINISTRA

3) diverse volte per

( ritornare alle schermate di stato.

NOTA: non aumentare l’impostazione della durezza come

6) o

compensazione del ferro nell’acqua. Il comando elettronico compensa automaticamente una volta impostato il livello del ferro (vedere qui sotto).

¡)

IMPOSTAZIONE DEL LIVELLO DEL FERRO

Eseguita in genere durante l’impostazione iniziale.

Per cambiarlo:

1. Premere SELEZIONE ( per passare al

Menu principale.

2. Passare alla schermata Impostazioni di base.

3. Passare alla schermata Livello ferro.

4. Premere GIÙ (

SU (

5) per impostare il

valore del ferro nell’acqua. 3 grains = 1ppm di ferro nell’acqua bianca

5. Premere SELEZIONE ( quindi premere SINISTRA

3) diverse volte

( per ritornare alle schermate di stato.

6) o

¡)

Page 25

ECOWATER

S Y S T E M S

Informazioni per l’uso

Italiano

AGGIUNTA DI SALE

Se l’addolcitore/filtro usa tutto il sale prima dell’aggiunta di altro sale, l’acqua sarà dura. Sollevare il coperchio del serbatoio della salamoia per controllare frequentemente il livello del sale.

Se si aggiunge sale per la prima volta, assicurarsi che vi siano almeno 10 cm di acqua nel serbatoio della salamoia. Assicurarsi che il coperchio del pozzetto della salamoia sia in posizione quando si aggiunge sale, Una volta aggiunto e livellato il sale, impostare sempre il livello di sale sul regolatore elettronico, come descritto a Pagina 23.

NOTA: in zone umide è meglio mantenere il livello del sale a meno di metà e aggiungere sale più spesso;.

SALE RACCOMANDATO: Sale per addolcitori d’acqua, in pastiglie, con meno di 1% di impurità non solubili. Questo tipo di sale è composto di cristalli evaporati con un alto grado di purezza.

CLORURO DI POTASSIO (KCl): Se si seleziona il sale KCl: = Impostare “Tipo di sale” sul comando elettronico su “KCl”,

come mostrato a Pagina 23.

= Collocare solamente un sacchetto di cloruro di potassio

(KCl) alla volta nell’addolcitore/filtro.

SALE NON RACCOMANDATO: Salgemma con un’alta concentrazione di impurità, sale in blocchi, sale granulato, sale da tavola, sale antigelo o per gelati, ecc. non sono raccomandati.

ROTTURA DI UN PONTE DI SALE

A volte può formarsi una crosta dura o “ponte” di sale nel serbatoio della salamoia. Ciò è in genere dovuto ad alta umidità o a un tipo di sale non adatto. In questo caso, si forma uno spazio vuoto fra l’acqua e il sale. Il sale, quindi, non si scioglie nell’acqua, il letto di resina non viene rigenerato e si ottiene acqua dura.

Un ponte può formarsi sotto sale non compatto. Usare il manico di una scopa o un attrezzo simile per controllare, come mostrato nella Figura 4. Spingerlo con cura nel sale. Se si avverte un oggetto duro, con molta probabilità si tratta di un ponte di sale. Spingere con cura nel ponte in diversi punti per romperlo. Non tentare di rompere il ponte di sale battendo sul serbatoio del sale.

Spingere l’attrezzo nel ponte di sale per romperlo

3 - 5

Segno

di matita

ISTRUZIONI DI SANITIZZAZIONE

In fabbrica viene fatto il possibile per mantenere igienico l’addolcitore/filtro EcoWater Systems. Tuttavia, durante il trasporto, l’immagazzinaggio, l’installazione e l’uso, batteri possono penetrare nell’unità. Per questo motivo, si suggerisce la sanitizzazione* durante l’installazione:

1. Rimuovere il coperchio del pozzetto della salamoia e versare circa 40 ml di candeggina per uso domestico nel pozzetto

della salamoia dell’addolcitore/filtro. Clorox e altre marche di candeggina sono comunemente disponibili in commercio. Rimettere il coperchio del pozzetto della salamoia.

2. Avviare “Rigenera adesso” (vedere Pagina 23). Questa rigenerazione attira la candeggina nel e attraverso

l’addolcitore/filtro.

*Raccomandata dalla Water Quality Association (Associazione per la qualità dell’acqua).

Systems può richiedere una disinfezione periodica.

Per alcune acque di rete, l’unità EcoWater

Sale Ponte Spazio

Acqua

FIG. 4

NOTA: si raccomanda la manutenzione annuale dell’addolcitore/filtro.

IDENTIFICAZIONE DEI PROBLEMI

PROBLEMA CAUSA RIMEDIO

L’acqua non è addolcita

L’acqua è a volte dura

Codice di errore visualizzato

Non c’è sale nel serbatoio. Aggiungere sale e avviare “Rigenera adesso”. “Ponte” di sale. Rompere il ponte di sale (vedere più sopra) e avviare “Rigenera adesso”.

Il trasformatore non è inserito correttamente nella presa, i connettori del cavo di alimentazione sono scollegati dal quadro di comando elettronico, il fusi bile è bruciato, l’interruttore automatico è disattivato.

Valvola o valvole bypass in posizione di bypass. Collocare la valvola o le valvole bypass in posizione di servizio. Il tubo di scolo della valvola è ostruito o bloccato. Il tubo di scolo non deve essere piegato, attorcigliato o alzato

Acqua dura di bypass usata durante la rigenerazione, a causa di impostazioni errate dell’ora attuale o dell’orario di rigenerazione.

Il valore della durezza impostato è troppo basso. Consultando “Impostazione della durezza” a pagina 24, controllare

Acqua calda usata mentre l’addolcitore/filtro sta eseguendo la rigenerazione.

Errore di cablaggio, interruttore di posizione, valvola, motore o quadro di comando elettronico.

Controllare che non vi sia perdita di alimentazione per questi motivi e correggere se necessario. Una volta ripristinata l’alimentazione, impostare l’ora se appare la schermata “Ora attuale” (vedere Pagina 24).

eccessivamente. Controllare l’ora attuale visualizzata. Se non è corretta,

vedere “Impostazione dell’ora attuale” a pagina 24. Controllare l’orario di rigenerazione come descritto a pagina 23.

l’impostazione della durezza ed eventualmente aumentarla. Se necessario, far analizzare la durezza dell’acqua di rete.

Non usare acqua calda durante la rigenerazione, perché lo scaldacqua si riempie di acqua dura.

Rivolgersi al rivenditore per la manutenzione.

Page 26

ANWEISUNGEN

Wasserenthärter/Wasserenthärter

mit Aktivkohlefilter der ESM/ERM Serie

Deutsch

Wasserenthärter – Modelle

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ und ESM42HTE+

Wasserenthärter mit

Aktivkohlefilter – Modelle

ERM10CE+ und ERM20CE+

SICHERHEITSRICHTLINIEN

= Vor Beginn der Installation sollte das Handbuch gelesen und die

benötigten Werkzeuge und Materialien bereitgelegt werden.

= Das System muss gemäß den lokalen Bestimmungen für Wasserohr-

und elektrische Installationen installiert werden.

= Es darf nur bleifreies Lot und Flussmittel für alle Heißlötverbindungen

verwendet werden.

= Den Wasserenthärter/den Wasserenthärter mit Aktivkohlefilter

vorsichtig handhaben. Nicht umdrehen, fallen lassen oder auf spitze Vorsprünge stellen.

= Der Wasserenthärter/Wasserenthärter mit Aktivkohlefilter darf unter

folgenden Bedingungen nicht aufgestellt werden:

- In Umgebungen, wo Temperaturen unter dem Gefrierpunkt

auftreten können.

- In direktem Sonnenlicht.

- In Umgebungen, wo feuchtes Wetter auftreten kann.

= Wasser mit einer Temperatur von über 49 ºC darf nicht aufbereitet werden. = Für den Wasserenthärter/Wasserenthärter mit Aktivkohlefilter ist am

Einlass ein Wasserfluss von mindestens 11 Litern pro Minute erforderlich.

= Der maximal zulässige Wasserdruck am Einlass beträgt 8,6 bar. Falls

der Druck am Tag über 5,5 bar liegt, kann der während der Nacht vorherrschende Druck den Höchstwert überschreiten. Falls notwendig ein Druckminderventil verwenden.

Dieses System ist ausschließlich für eine elektrische Leistung von 24 Volt,

50/60 Hz vorgesehen. Daher muss der im Lieferumfang enthaltene Transformator verwendet und in eine Haushalts-Schukosteckdose mit einer Nennleistung von 230 V, 50 Hz, die sich an einer trockenen Stelle befindet, gesteckt werden. Sicherstellen, dass die Steckdose ordnungsgemäß geerdet und mit einem Überstromschutz (z. B. Leistungsschalter oder Sicherung) ausgestattet ist.

= Dieses System darf nicht zur Aufbreitung von Wasser verwendet

werden, dass mikrobiologisch bedenklich oder von unbekannter Qualität ist, ohne das System vorher und nachher angemessen zu desinfizieren.

Laut EU-Richtlinie 2002/96/EC müssen alle Elektro- und Elektronikgeräte gemäß den Anforderungen für Elektro- und Elektronik-Altgeräte (WEEE) entsorgt werden. Diese Richtlinie oder ähnliche Gesetze gelten landesweit und können von Region zu Region unterschiedlich sein. Bitte beachten Sie die gesetzlichen Vorschriften für eine ordnungsgemäße Entsorgung des Gerätes.

INSTALLATIONSANFORDERUNGEN

Die Installation darf nur von einem ausgebildeten Techniker

durchgeführt werden.

= Darauf achten, dass die Hauptwasserversorgung abgeschaltet ist,

bevor mit der Installation begonnen wird.

= Stets ein Bypassventil oder ein Dreiventil-Bypasssystem von EcoWater

Systems installieren. Bypassventile ermöglichen das Abschalten der

INHALTSVERZEICHNIS Seite

Sicherheitsrichtlinien . . . . . . . . . . . . . . . 26

Installationsanforderungen . . . . . . . . . . . 26

Installationsabbildungen . . . . . . . . . . . . 27

Programmieren des Wasserenthärters/ Wasserenthärters mit Aktivkohlefilter 28-30

Hinzufügen von Salz . . . . . . . . . . . . . . . 31

Desinfizieren . . . . . . . . . . . . . . . . . . . . . 31

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . 31

Wasserzufuhr zum Wasserenthärter/Wasserenthärter mit Aktivkohlefilter für Reparaturzwecke, ohne dabei das Wasser in den Hausleitungen abzuschalten.

= Für die Regeneration des Abwassers wird ein Ablauf benötigt,

vorzugsweise ein Bodenablauf nahe des EcoWater Systems Wasserenthärters/Wasserenthärters mit Aktivkohlefilter. Alternativ können auch eine Wanne, ein Standrohr usw. verwendet werden.

= Eine geerdete, dauernd stromführende Steckdose (230V, 50 Hz)

sollte sich an einer trockenen Stelle höchsten 2 Meter vom EcoWater Systems Wasserenthärter/Wasserenthärter mit Aktivkohlefilter befinden.

= Nach der Installation des Systems eine Druckprüfung durchführen, um

etwaige Leckstellen ausfindig zu machen.

= Nach Durchführung der Druckprüfung muss eine manuelle Regeneration

durchgeführt werden.

EcoWater Systems Europe = www.ecowater-europe.com

Ein ausführliches Handbuch ist bei Ihrem lokalen Händler oder über die EcoWater Website in Ihrem Land erhältlich.

Page 27

ECOWATER

S Y S T E M S

Installationsabbildungen

Deutsch

HARTES

WASSER

WASSER -

ENTHÄRTER /

MIT AKTIV -

KOHLEFILTER

Überlaufschlauch

des Solebehälters

(nicht erhöhen)

EINLASS

TYPISCHE INSTALLATION

HAUPTWASSERROHR

Steckdose,

230 V, 50 Hz

Transformator

(im Lieferumfang

AUSLASS

Bodenablauf

enthalten)

Stromkabel

zur Steuerung

(2 m)

EcoWater Systems Bypassventil

HINWEIS: Für die Klarheit der

Abbildung sind die Abdeckung und Ab stützung nicht gezeigt

Ventil-Ablaufschlauch (höchstens 2,5 erhöhen)

Den Ventil-Ablaufschlauch

befestigen bzw. mit Draht

festbinden, damit er

sich stets über dem

Bodenablauf befindet

4 cm Luftspiel

AUFBEREITET

ES WASSER

ABB. 1

INSTALLATION MITTELS BYPASSVENTIL MIT EINSTELLSCHRAUBE

Klammern

Auslass

Einlass

Geschmierter

O-Ring

INSTALLATION MITTELS BYPASS-

VENTIL MIT KLAMMERN

Klammern

Auslass

Einlass

Geschmierter

O-Ring

Flexibler Schlauch

Bypassventil

ABB. 3A

Flexibler Schlauch

Klammer

Bypassventil

BYPASSOPTIONEN

EcoWater Systems

Bypassventil

Für den

KUNDENDIENST

herausziehen

(normaler Betrieb)

Für BYPASS

hineindrücken

Knopf zum Einstellen der Mischung - nach links drehen, um die Härte des aufbereiteten Wassers zu erhöhen.

ABB. 2A

Dreiventil-Bypass

Auslassventil Einlassventil

Vom

Wasserenthärter

= Für den KUNDENDIENST:

- Ein- und Auslassventil öffnen

- Bypassventil schließen

= Für den BYPASS

- Ein- und Auslassventil schließen

- Bypassventil öffnen

Bypassventil

Zum

Wasserenthärter

ABB. 2B

Klammern

Einlass

Geschmierter

O-Ring

ABB. 3B

INSTALLATION MITTELS

ADAPTER WINKELSTÜCK

Flexibler Schlauch

Auslass

Adapter Winkelstück

FIG. 3C

Page 28

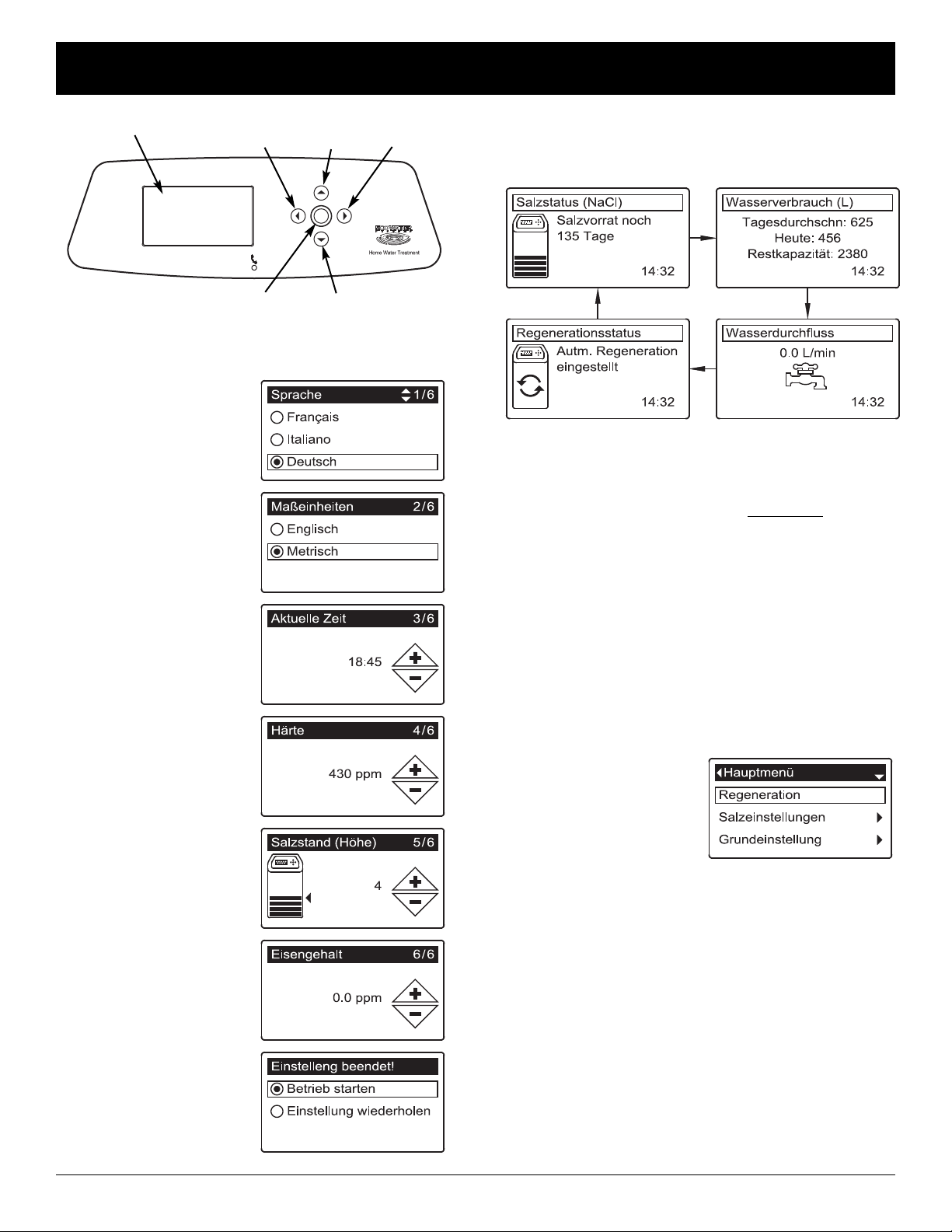

ECOWATER

S Y S T E M S

Programmieren des Wasserenthärters/

Wasserenthärters mit Aktivkohlefilter

Deutsch

LINKE

Pfeiltaste

AUSWAHL-

Taste

EINSTELLVERFAHREN

Beim erstmaligen Einstecken des Geräts werden Sie aufgefordert, einige grundlegende Betriebsin formationen einzugeben.

Nachdem Sie jede Einstellung bestätigt oder geändert haben, drücken Sie die AUSWAHL-Taste (¡), um fortzufahren:

1. SPRACHE Drücken Sie die

ABWÄRTS- (6) oder AUFWÄRTSPFEIL (5), um die gewünschte Sprache aufzurufen und drücken Sie dann die AUSWAHLTASTE (¡).

2. MASSEINHEITEN Drücken

Sie die AUSWAHLTASTE (¡) für metrisch oder den AUFWÄRTSPFEIL (5), um die englischen Maßeinheiten aufzurufen und drücken Sie dann die AUSWAHLTASTE (¡).

3. AKTUELLE ZEIT Drücken

Sie die ABWÄRTS- (6) oder AUFWÄRTSPFEIL (5), um die gewünschte Uhrzeit einzustellen. Halten Sie die Taste gedrückt, um die Werte schneller zu durchlaufen.

4. HÄRTE Drücken Sie den

AUFWÄRTS- (5) oder ABWÄRTSPFEIL (6), um Ihre Wasserhärte einzustellen.

5. SALZSTAND (Höhe) Drücken

Sie den AUFWÄRTS- (5) oder ABWÄRTSPFEIL (6), um den Salzstand auf die niedrigste, auf dem Schild über dem Salz erscheinende Zahl einzustellen.

6. EISENGEHALT Drücken Sie

den AUWÄRTS- (5) oder ABWÄRTSPFEIL (6), um den Eisenwert Ihres Wassers einzustellen.

Wenn die Meldung „Einstellung beendet!“ erscheint, drücken Sie die AUSWAHLTASTE (¡), woraufhin das Gerät den normalen Betrieb aufnimmt.

AUFWÄRTS-

Pfeiltaste

ABWÄRTS-

Pfeiltaste

RECHTE Pfeiltaste

NORMALER BETRIEB / STATUSANZEIGEN

Während des normalen Betriebs, blendet das Gerät die folgenden Statusanzeigen in automatischer Reihenfolge ein:

*Restkapazität des Wassers vor der nächsten Regeneration.

ANDERE MELDUNGEN, ALARME UND ERINNERUNGEN

Die oben beschriebenen Statusanzeigen werden nicht eingeblendet, wenn eine der folgenden Meldungen erscheint:

=Regenerations-Status (wird während der Regenerationen

eingeblendet und zeigt die Ventilposition und die verbleibende Zeit)

=Salz nachfüllen oder Salzvorrat erschöpft weist darauf

hin, dass Salz nachgefüllt (Seite 31) und der Salzstand neu eingestellt (Seite 29) werden muss

=Die Einstellungsanzeige für Aktuelle Zeit weist anstelle

der Statusanzeigen darauf hin, dass die Zeit eingestellt werden muss (Seite 30)

=Kundendienst Erinnerung (den Händler kontaktieren) =Fehler gefunden (den Händler kontaktieren)

HAUPTMENÜ

Drücken Sie während des normalen Betriebs die AUSWAHLTASTE (¡), um das Hauptmenü anzuzeigen. Daraufhin werden folgende Optionen eingeblendet:

=Regeneration

(siehe Seite 29)

=Salzeinstellungen

=Salzstand (Höhe) (siehe Seite 29) =Alarm bei niedrigem Salz =Salztyp (siehe Seite 29)

=Grundeinstellung

=Aktuelle Zeit (siehe Seite 30) =Härte (siehe Seite 30) =Eisengehalt (siehe Seite 30) =Regenerationszeit (siehe Seite 29) =Wechselndes Display

=Benutzer-Einstellungen

=Sprache (siehe Seite 30) =Zeitformat =Volumeneinheit =Härteeinheit

=Gewicht in kg. od. lbs =System-Information =Vorsicht! Kundendienstmenü

Page 29

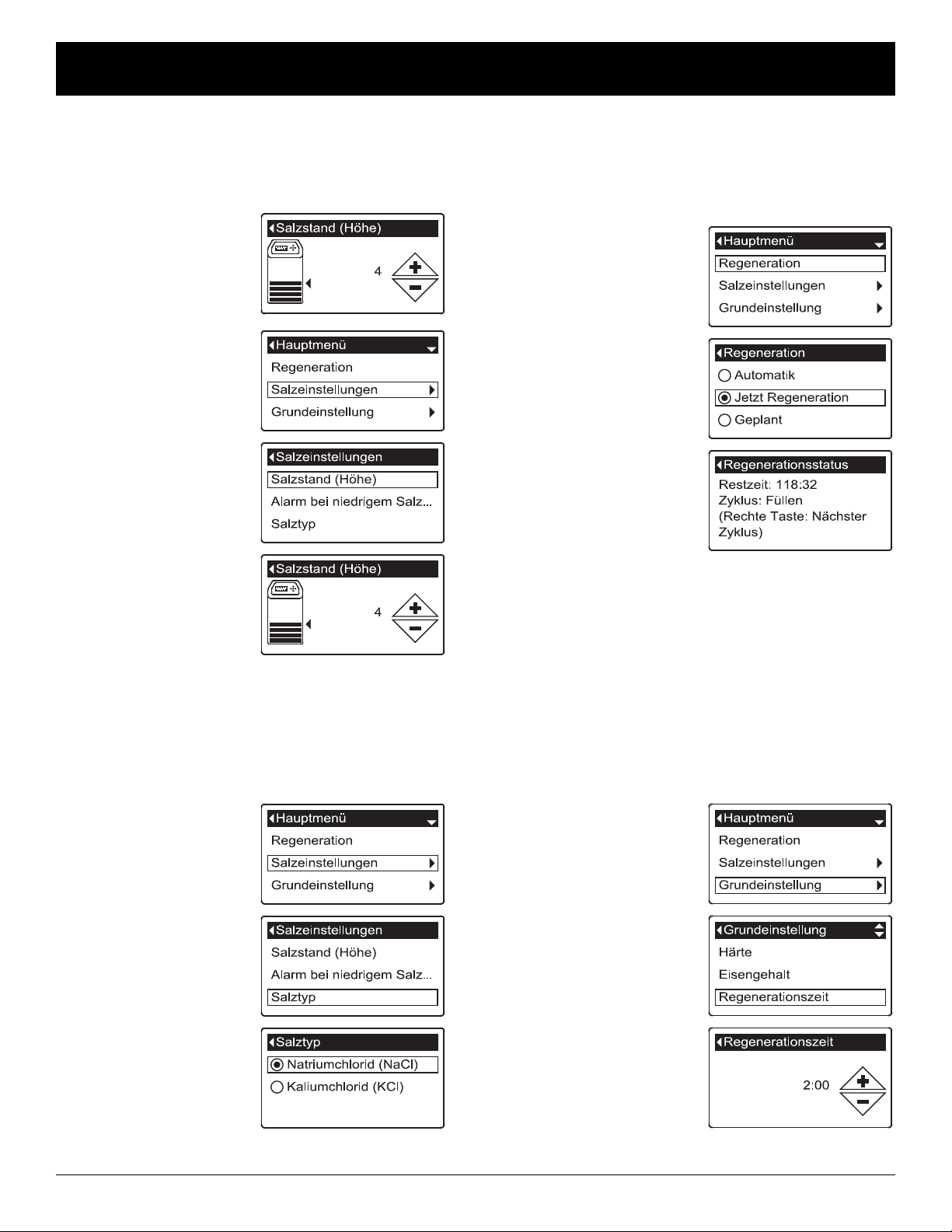

ECOWATER

S Y S T E M S

Programmieren des Wasserenthärters/

Wasserenthärters mit Aktivkohlefilter

Deutsch

EINSTELLEN DES SALZSTANDS (Höhe)

Führen Sie folgende Schritte beim Hinzufügen von Salz in den Wasserenthärter/Wasserenthärter mit Aktivkohlefilter durch:

Für ESM18CE+, ERM20CE+ und ESM25CE+

1. Öffnen Sie den Deckel des Salzvorratsbehälters.

Daraufhin erscheint die Salzstand-Anzeige.

2. Füllen Sie bis zum Füllstand

Salz nach und beobachten Sie die Anzeige auf dem Solebehälter. Drücken Sie den AUFWÄRTS- (5) oder ABWÄRTSPFEIL (6), um den Salzstand auf die niedrigste, auf dem Schild über dem Salz erscheinende Zahl einzustellen.

3. Schließen Sie den Deckel

des Salzvorratsbehälters.

Für alle anderen Modelle

1. Drücken Sie die

AUSWAHLTASTE (¡), um in das Hauptmenü

zu wechseln.

2. Wechseln Sie in die Salzeinstellungen-Anzeige.

3. Wechseln Sie zur Salzstand-Anzeige.

4. Füllen Sie bis zum Füllstand

5. Drücken Sie die AUSWAHLTASTE (¡) und dann mehrmals die LINKE Pfeiltaste (3), um zu den Statusanzeigen zurückzukehren.

MANUELLE REGENERATION

Die manuelle Regeneration kann zur Gewährleistung einer ausreichenden Menge aufbereiteten Wassers bei ungewöhnlich hohem Wasserverbrauch durchgeführt werden. Wenn Sie beispielsweise Gäste haben, könnte das aufbereitete Wasserkapazität vor der nächsten automatischen Regeneration aufgebraucht sein. In diesem Fall kann durch eine manuelle Regeneration wieder 100 % der Wasserkapazität aufbereitet werden. Wenn über einen längeren Zeitraum kein Wasser verbraucht wird (Urlaub usw.) sollte mit einer Regeneration begonnen werden.

1. Drücken Sie die

AUSWAHLTASTE (¡), um in das Hauptmenü zu wechseln.

2. Wechseln Sie in die Regenerations-Anzeige.

3. Wechseln Sie zu Jetzt Regeneration und drücken

Sie die AUSWAHLTASTE (¡), um unverzüglich mit der Regeneration zu beginnen. Die Regenerationsstatus-Anzeige wird bis zum Ende der Regeneration eingeblendet, oder drücken Sie die LINKE Pfeiltaste (3) zweimal, um zu den Statusanzeigen zurückzukehren.

Andere Regenerationsoptionen:

=Durch die Option Automatik wird eine manuell geplante

Regeneration abgebrochen, (falls diese noch nicht begonnen wurde) und die elektronische Steuerung bestimmt, wann die nächste Regeneration durchgeführt werden soll.

=Über die Option Geplant lässt sich der Regenerationsbeginn

auf eine voreingestellte Startzeit für die Regeneration einstellen (siehe unten).

EINSTELLEN DES SALZTYPS

Die Standardeinstellung ist NaCl (Natriumchlorid). Durch die Wahl von KCl (Kaliumchlorid) wird die Zeit zum Auffüllen und Besalzen/Langsamspülen erhöht. Zum Ändern:

1. Drücken Sie die

AUSWAHLTASTE (¡), um in das Hauptmenü zu wechseln.

2. Wechseln Sie in die Salzeinstellungen-Anzeige.

3. Wechseln Sie in die Salztyp-Anzeige.

4. Drücken Sie den ABWÄRTS-

(6) oder AUFWÄRTSPFEIL (5), um zum anderen Salztyp zu blättern.

5. Drücken Sie die AUSWAHLTASTE (¡) und dann mehrmals die LINKE Pfeiltaste (3), um zu den Statusanzeigen zurückzukehren.

EINSTELLEN DER STARTZEIT FÜR DIE REGENERATION

Die Standardzeit ist 02:00 (2.00 Uhr). Zum Ändern:

1. Drücken Sie die

AUSWAHLTASTE (¡), um in das Hauptmenü zu wechseln.

2. Wechseln Sie in die Grundeinstellung-Anzeige.

3. Wechseln Sie in die Regenerationszeit-Anzeige.

4. Drücken Sie den ABWÄRTS-

(6) oder AUFWÄRTSPFEIL (5), um die Startzeit für die Regeneration einzustellen. Halten Sie die Taste gedrückt, um die Werte schneller zu durchlaufen.

5. Drücken Sie die AUSWAHLTASTE (¡) und dann mehrmals die LINKE Pfeiltaste (3), um zu den Statusanzeigen zurückzukehren.

Page 30

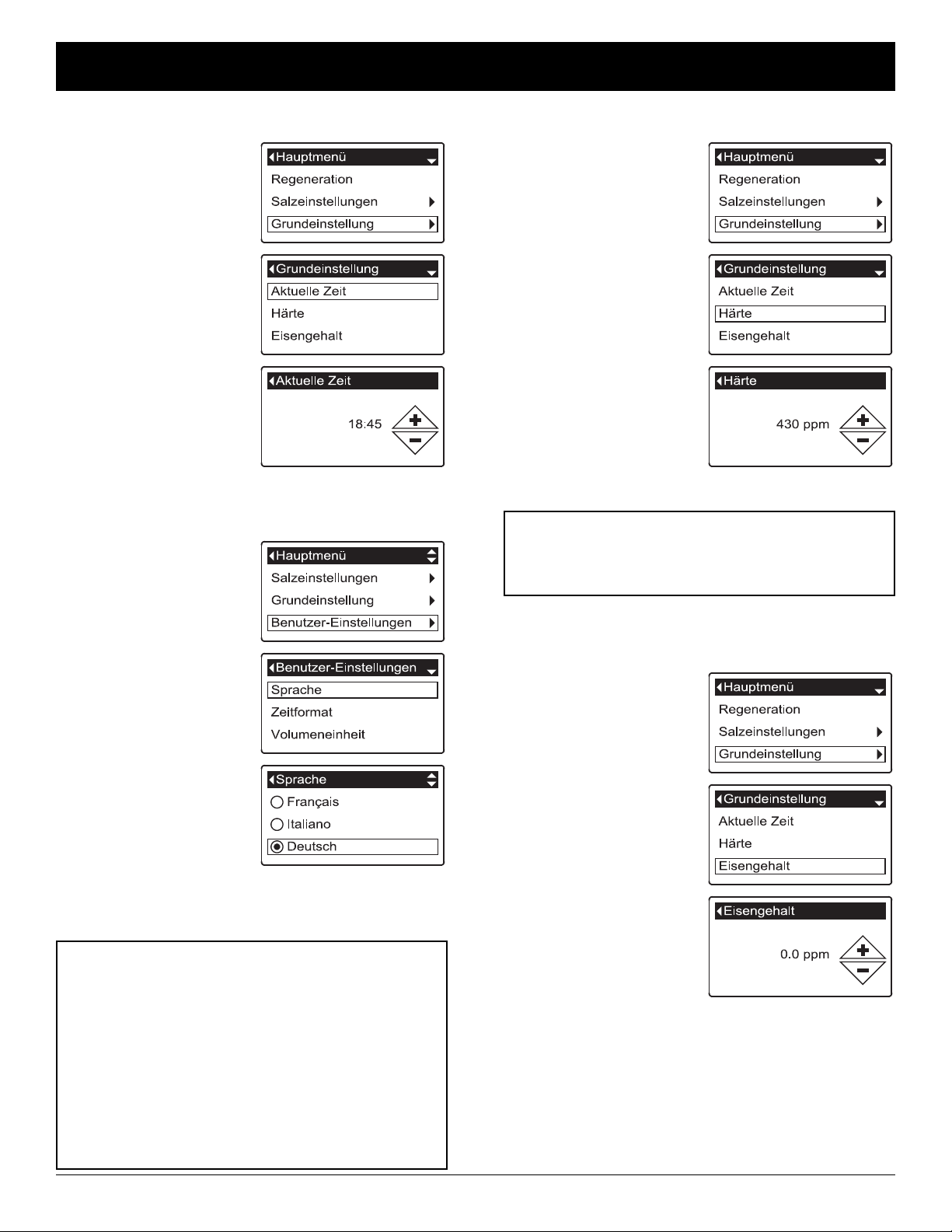

ECOWATER

S Y S T E M S

Programmieren des Wasserenthärters/

Wasserenthärters mit Aktivkohlefilter

Deutsch

EINSTELLEN DER AKTUELLEN ZEIT

Die aktuelle Zeit wird normalerweise während der Einstellung festgelegt.

Zum Ändern:

1. Drücken Sie die

AUSWAHLTASTE (¡), um in das Hauptmenü zu wechseln.

2. Wechseln Sie in die Grundeinstellung-Anzeige.

3. Wechseln Sie in die Aktuelle Zeit-Anzeige.

4. Drücken Sie den ABWÄRTS-

(6) oder AUFWÄRTSPFEIL (5), um die aktuelle Zeit einzustellen. Halten Sie die Taste gedrückt, um die Werte schneller zu durchlaufen.

5. Drücken Sie die AUSWAHLTASTE (¡) und dann mehrmals die LINKE Pfeiltaste (3), um zu den Statusanzeigen zurückzukehren.

EINESTELLEN DER SPRACHE

Die Sprache wird normalerweise während der Einstellung festgelegt.

Zum Ändern:

1. Drücken Sie die AUSWAHLTASTE (¡), um in das Hauptmenü zu wechseln.

2. Wechseln Sie in die Benutzer- Einstellungen-Anzeige.

3. Wechseln Sie zur Sprache-Anzeige.

4. Drücken Sie den ABWÄRTS-

(6) oder AUFWÄRTSPFEIL (5), um zu der gewünschten Sprache zu blättern. Folgende Sprachen stehen zur Auswahl: Englisch, Spanisch, Französisch, Italienisch, Deutsch, Niederländisch, Polnisch, Russisch, Ungarisch, Türkisch, Lithauisch, Griechisch oder Rumänisch.

5. Drücken Sie die AUSWAHLTASTE (¡) zweimal und dann mehrmals die LINKE Pfeiltaste (3), um zu den Statusanzeigen zurückzukehren.

RÜCKSETZEN DER ANGEZEIGTEN

SPRACHE AUF IHRE MUTTERSPRACHE:

Drücken Sie in den Statusanzeigen auf die AUSWAHLTASTE (¡). Drücken Sie zunächst den ABWÄRTSPFEIL (6) dreimal und dann die AUSWAHLTASTE (¡) zweimal. Drücken Sie den ABWÄRTS- (6) oder AUFWÄRTSPFEIL (5), um zu Ihrer Muttersprache (siehe Liste unten) zu blättern. Anschließend drücken Sie die AUSWAHLTASTE (¡) zweimal. Drücken Sie die LINKE Pfeiltaste (3) zweimal, um alle Menüs zu beenden.

Die Sprachen sind in folgender Reihenfolge aufgeführt: Englisch, Spanisch, Französisch, Italienisch, Deutsch, Niederländisch, Polnisch, Russisch, Ungarisch, Türkisch, Lithauisch, Griechisch, Rumänisch.

EINSTELLEN DER HÄRTE

Die Härte wird normalerweise während der Einstellung festgelegt.

Zum Ändern:

1. Drücken Sie die

AUSWAHLTASTE (¡), um in das Hauptmenü zu wechseln.

2. Wechseln Sie in die Grundeinstellung-Anzeige.

3. Wechseln Sie in die Härte-Anzeige.

4. Drücken Sie den ABWÄRTS-

(6) oder AUFWÄRTSPFEIL (5), um Ihre Wasserhärte einzustellen.

Umrechnungen:

1 Grain = 1°dH 10 ppm = 1°f

5. Drücken Sie die AUSWAHLTASTE (¡) und dann mehrmals die LINKE Pfeiltaste (3), um zu den Statusanzeigen zurückzukehren.

HINWEIS: Die Härteeinstellung darf nicht erhöht werden, um

die Eisenkonzentration im Wasser auszugleichen. Nachdem Sie den Eisengehalts eingestellt haben (siehe unten), führt die elektronische Steuerung automatisch einen Ausgleich durch.

EINSTELLEN DES EISENGEHALTS

Der Eisengehalt wird normalerweise während der Einstellung festgelegt.

Zum Ändern:

1. Drücken Sie die AUSWAHLTASTE (¡), um in das Hauptmenü zu wechseln.

2. Wechseln Sie in die Grundeinstellung-Anzeige.

3. Wechseln Sie in die Eisengehalt-Anzeige.

4. Drücken Sie den ABWÄRTS-

(6) oder AUFWÄRTSPFEIL (5), um den Wert für den Eisengehalt Ihres Wassers Zeit einzustellen.

3 Grains = 1 ppm Eisengehalt des Reinwassers

5. Drücken Sie die AUSWAHLTASTE (¡) und dann mehrmals die LINKE Pfeiltaste (3), um zu den Statusanzeigen zurückzukehren.

Page 31

ECOWATER

S Y S T E M S

Informationen zum Betrieb

Deutsch

HINZUFÜGEN VON SALZ

Wenn der gesamte Salzvorrat des Wasserenthärters/ Wasserenthärters mit Aktivkohlefilter aufgebraucht wird, bevor neues Salz nachgefüllt wird, führt dies zu hartem Wasser. Heben Sie den Deckel des Solebehälters an und überprüfen Sie den Salzstand häufig.

Wenn Sie zum ersten Mal Salz nachfüllen, achten Sie darauf, dass sich ca. 10 cm Wasser im Solebehälter befinden. Beim Hinzufügen von Salz muss die Abdeckung des Solebehälters angebracht sein. Nachdem das Salz bis zum Füllstand aufgefüllt wurde, müssen Sie den Salzstand an der elektronischen Steuerung stets einstellen (siehe Beschreibung auf Seite 29

HINWEIS: In feuchten Regionen sollten Sie den Salzstand unter der halben Füllmenge halten und häufiger Salz nachfüllen.

EMPFOHLENES SALZ: Wasserenthärtersalz (Tabletten, Pellets, grobkörniges Meersalz) mit weniger als 1 % unlöslicher Fremdstoffe. Dieser Salztyp besteht aus hochreinen verdunsteten Kristallen, die manchmal zu Salzbriketts geformt sind.

KALIUMCHLORID (KCl): Bei der Verwendung von KCI-Salz: = Stellen Sie auf der elektronischen Steuerung den „Salztyp“

ein (siehe Beschreibung auf Seite 29).

= Jeweils nur einen Beutel Kaliumchlorid (KCI) in den

Wasserenthärter/Wasserenthärter mit Aktivkohlefilter legen.

FOLGENDE SALZTYPEN SIND NICHT EMPFEHLENSWERT

Die Verwendung folgender Salztypen wird nicht empfohlen: Steinsalz mit hohem Fremdstoffanteil, Salzblock, Salzgranulat, Speisesalz, Auftausalze oder Salze für die Eismaschine usw.

AUFBRECHEN EINER SALZBRÜCKE

Zuweilen bildet sich im Solebehälter eine harte Kruste oder „Salzbrücke“, was in der Regel durch hohe Feuchtigkeit oder die Verwendung des falschen Salztyps verursacht wird. Dabei bildet sich zwischen dem Wasser und Salz ein Hohlraum. In einem solchen Fall kann sich das Salz nicht im Wasser auflösen, das Harzbett wird nicht regeneriert und die Folge ist hartes Wasser.

Eine Salzbrücke kann sich auch unter lockerem Salz bilden. Überprüfen Sie den Solebehälter mithilfe eines Besenstiels oder einem ähnlichen Werkzeug (siehe Abbildung 4). Wenn der Besenstiel/das Werkzeug auf einen harten Gegenstand auftrifft, handelt sich wahrscheinlich um eine Salzbrücke. Drücken Sie den Besenstiel vorsichtig an mehreren Stellen hineine, um die Salzbrücke aufzubrechen. Versuchen Sie nicht, die Salzbrücke durch Hämmern auf den Salzbehälter zu brechen.

3 - 5

Bleistift-

markierung

Werkzeug zum Aufbrechen in die Salzbrücke drücken

ANWEISUNGEN ZUM DESINFIZIEREN

Werkseitig wird streng auf die Einhaltung des hygienischen Zustands des EcoWater Systems Wasserenthärters/Wasserenthärters mit Aktivkohlefilter geachtet. Allerdings könnten während des Versands, der Lagerung, Installation und des Betriebs Bakterien in die Einheit eindringen. Aus diesem Grund wird empfohlen*, die Einheit bei der Installation zu desinfizieren.

1. Entfernen Sie die Abdeckung des Solebehälters und gießen Sie ca. 40 ml (2 bis 3 Esslöffel) normale Haushaltsbleiche in den

Solebehälter des Wasserenthärters/Wasserenthärters mit Aktivkohlefilter. Clorox und andere Bleichmittelmarken sind leicht erhältlich. Installieren Sie die Abdeckung des Solebehälters wieder.

2. Initiieren Sie die Option „Jetzt Regeneration“ (siehe Seite 29). Bei dieser Regeneration wird die Bleiche in und durch den

Wasserenthärter/Wasserenthärter mit Aktivkohlefilter gesogen.

* Vom Verband für Wasserqualität empfohlen. Je nach Wasserversorgung muss die EcoWater Systems Einheit eventuell regelmäßig

desinfiziert werden.

Salz Brücke Hohlraum

Wasser

ABB. 4

HINWEIS: Wir empfehlen jährlich eine Wartung des Wasserenthärters/Wasserenthärters mit Aktivkohlefilter durchführen zu lassen.

ANLEITUNG ZUR FEHLERSUCHE

PROBLEM URSACHE BEHEBUNG

Kein weiches Wasser

Manchmal hartes Wasser

Fehlercode wird angezeigt

Kein Salz im Behälter. Salz nachfüllen und „Jetzt Regeneration“ initiieren. Salzbrücke. Salzbrücke aufbrechen (siehe oben) und „Jetzt Regeneration“ initiieren. Transformator ausgesteckt, Stromkabel von der

Schalttafel der elektronischen Steuerung getrennt, Sicherung durchgebrannt, Leistungsschalter aus.

Bypassventil(e) befinden sich in der Bypass-Position. Bypassventil(e) in die Kundendienst-Position stellen. Ventil-Ablaufschlauch verstopft oder eingeschränkt. Ablaufschlauch darf keine Knicke, scharfe Biegungen aufweisen oder

Während der Regeneration wird das umgangene harte Wasser verwendet, da aktuelle Zeit oder die Regenerationszeit falsch eingestellt ist.

Der Härtegrad des Wasser wurde zu niedrig eingestellt.

Der Wasserenthärter/Wasserenthärter mit Aktivkohlefilter verwendet zur Regeneration heißes Wasser.

Fehler bei der Verdrahtung, im Positionsschalter, Ventil, Motor oder in der Schalttafel der elektronischen Steuerung.

Auf Stromversorgungsausfall infolge dieser Faktoren überprüfen und korrigieren. Wenn die Stromversorgung wieder hergestellt wurde, die Zeit neu einstellen, wenn die „Aktuelle Zeit“-Anzeige eingeblendet wird (siehe Seite 30).

zu hoch angehoben werden. Die angezeigte aktuelle Zeit überprüfen. Wenn die Zeit nicht richtig

eingestellt ist, die Schritt unter „Aktuelle Zeit einstellen“ auf Seite 30 befolgen. Die Regenerationszeit wie auf Seite 29 beschrieben überprüfen.

Siehe Abschnitt „Einstellen der Härte“ auf Seite 30, die aktuelle Härteeinstellung überprüfen und ggf. erhöhen. Falls erforderlich die Wasserhärte prüfen lassen.

Die Verwendung von heißem Wasser während der Regerationen vermeiden, da sich der Wassererhitzer mit hartem Wasser füllt.

Für den Kundendienst einen Händler kontaktieren.

Page 32

INSTRUCTIES

Nederlands

ESM/ERM Series waterontharder/-zuiveraar

Modellen ontharder

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ & ESM42HTE+

Modellen zuiveraar

ERM10CE+ & ERM20CE+

VEILIGHEIDSRICHTLIJNEN

= Lees de handleiding alvorens met de installatie te beginnen en

zorg dat het benodigde gereedschap en materiaal aanwezig zijn.

= De installatie moet worden verricht conform de plaatselijke

voorschriften inzake elektriciteit en sanitair.

= Gebruik uitsluitend loodvrij soldeer en vloeimiddel voor alle

soldeerverbindingen.

= Ga voorzichtig om met de ontharder/zuiveraar. Zet hem niet

ondersteboven, laat hem niet vallen of plaats hem niet op scherpe uitsteeksels.

= Plaats de ontharder/zuiveraar niet:

- waar vriestemperatuur kan optreden;

- in direct zonlicht;

- waar blootstelling aan vochtig weer mogelijk is.

= Probeer geen water boven 49 °C te behandelen. = De ontharder/zuiveraar vereist een minimaal waterdebiet van 11 liter

per minuut bij de inlaat.

= De maximaal toegestane waterdruk bij de inlaat is 8,6 bar. Als de

druk tijdens de dag hoger is dan 5,5 bar, kan de druk ’s nachts hoger zijn dan het maximum. Gebruik zo nodig een drukreduceerventiel.

= Dit systeem werkt uitsluitend op elektrische stroom van 24 volt,

50/60 Hz. Maak gebruik van de transformator en sluit hem uitsluitend op een droge plaats aan op een gewoon huishoudelijk stopcontact van nominaal 230 V, 50 Hz dat geaard is en naar behoren beschermd is met een overstroombeveiliging, zoals een stroomonderbreker of zekering.

= Dit systeem is niet bestemd voor de behandeling van water dat

microbiologisch onveilig of van onbekende kwaliteit is zonder adequate desinfectie vóór of na het systeem.

Europese richtlijn 2002/96/EG schrijft voor dat alle elektrische en elektronische apparatuur wordt afgevoerd conform de voorschriften betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Deze richtlijn of soortgelijke wetgeving werkt op landelijk vlak en kan van regio to regio verschillen. Zie uw landelijke, regionale en plaatselijke wetten voor het correct afvoeren van de apparatuur.

INSTALLATIEVOORSCHRIFTEN

= De installatie mag uitsluitend worden verricht door een geschoolde

installatiemonteur.

= Zorg dat de hoofdkraan dicht is alvorens met de installatie te beginnen. = Installeer altijd een EcoWater Systems omloopventiel of een

omloopsysteem met drie ventielen. Omloopventielen stellen u in staat om het water naar de ontharder/zuiveraar af te sluiten voor eventuele reparaties, terwijl er toch water in de buizen van uw

INHOUDSOPGAVE pagina

Veiligheidsrichtlijnen . . . . . . . . . . . . . . . . 32

Installatievoorschriften . . . . . . . . . . . . . . 32

Installatieafbeeldingen . . . . . . . . . . . . . . 33

Ontharder/zuiveraar programmeren . 34-36

Desinfectie . . . . . . . . . . . . . . . . . . . . . . . 37

Zout toevoegen . . . . . . . . . . . . . . . . . . . 37

Problemen oplossen . . . . . . . . . . . . . . . 37

woning blijft.

= Er is een afvoer nodig voor het afvoerwater tijdens de

regeneratiecyclus. Een afvoerputje dicht bij de EcoWater Systems ontharder/zuiveraar verdient de voorkeur. Andere mogelijkheden zijn onder meer een wasbak of standpijp.

= Er is een geaard, continu van stroom voorzien stopcontact van

230 V, 50 Hz nodig dat zich op een droge plaats binnen 2 meter van de EcoWater Systems ontharder/zuiveraar bevindt.

= Voer nadat het systeem is geïnstalleerd een druktest uit om

eventuele lekken op te sporen.

= Voer na voltooiing van de druktest een handmatige regeneratie uit.

EcoWater Systems Europe = www.ecowater-europe.com

Een gedetailleerde handleiding is verkrijgbaar bij uw plaatselijke verkooppunt of op de landelijke EcoWater website.

Page 33

ECOWATER

S Y S T E M S

Installatieafbeeldingen

Nederlands

HARD

WATER

ONTHARDER /

INLAAT

WATER -

-ZUIVERAAR

TYPISCHE INSTALLATIE

HOOFDWATERLEIDING

stopcontact

van 230 V,

50 Hz

transformator

(bijgeleverd)

UITLAAT

netsnoer naar

controller

(2 m lang)

EcoWater Systems omloopventiel

OPMERKING: Voorpaneel en steun

ventielafvoerslang (niet meer dan 2,5 m hoger plaatsen)

BEHANDELD

WATER

niet getoond voor de duidelijkheid van de afbeelding

INSTALLATIE MET BEHULP VAN OMLOOP VENTIEL MET SCHROEFDRAADAANSLUITING

clips

flexibele slang

uitlaat

inlaat

gesmeerde

O-ring

omloopventiel

AFB. 3A

INSTALLATIE MET BEHULP VAN OMLOOP -

VENTIEL MET CLIPSAANSLUITING

clips

uitlaat

flexibele slang

clip

overloopslang

van zoutbak

(niet hoger plaatsen)

EcoWater Systems

omloopventiel

UITtrekken voor

Knop mengregeling – naar linkerzijde draaien om de hardheid van het behan delde water te verhogen.

Maak of bind de ventiel -

afvoerslang op zijn plaats

boven het afvoerputje vast

afvoerputje

4 cm luchtspleet

OMLOOPMOGELIJKHEDEN

Omloop met drie ventielen

NORMALE

WERKING

INdrukken voor

OMLOOP

uitlaatventiel inlaatventiel

van

ontharder

= voor NORMALE WERKING:

- inlaat- en uitlaatventielen openen

- omloopventiel sluiten

= voor OMLOOP:

- inlaat- en uitlaatventielen sluiten

- omloopventiel openen

omloopventiel

AFB. 2A

AFB. 1

naar

ontharder

AFB. 2B

inlaat

gesmeerde

O-ring

INSTALLATIE MET

ELLEBOOGAANSLUITSTUKKEN

clips

uitlaat

inlaat

gesmeerde

O-ring

omloopventiel

AFB. 3B

flexibele slang

elleboog aansluitstukken

AFB. 3C

Page 34

ECOWATER

S Y S T E M S

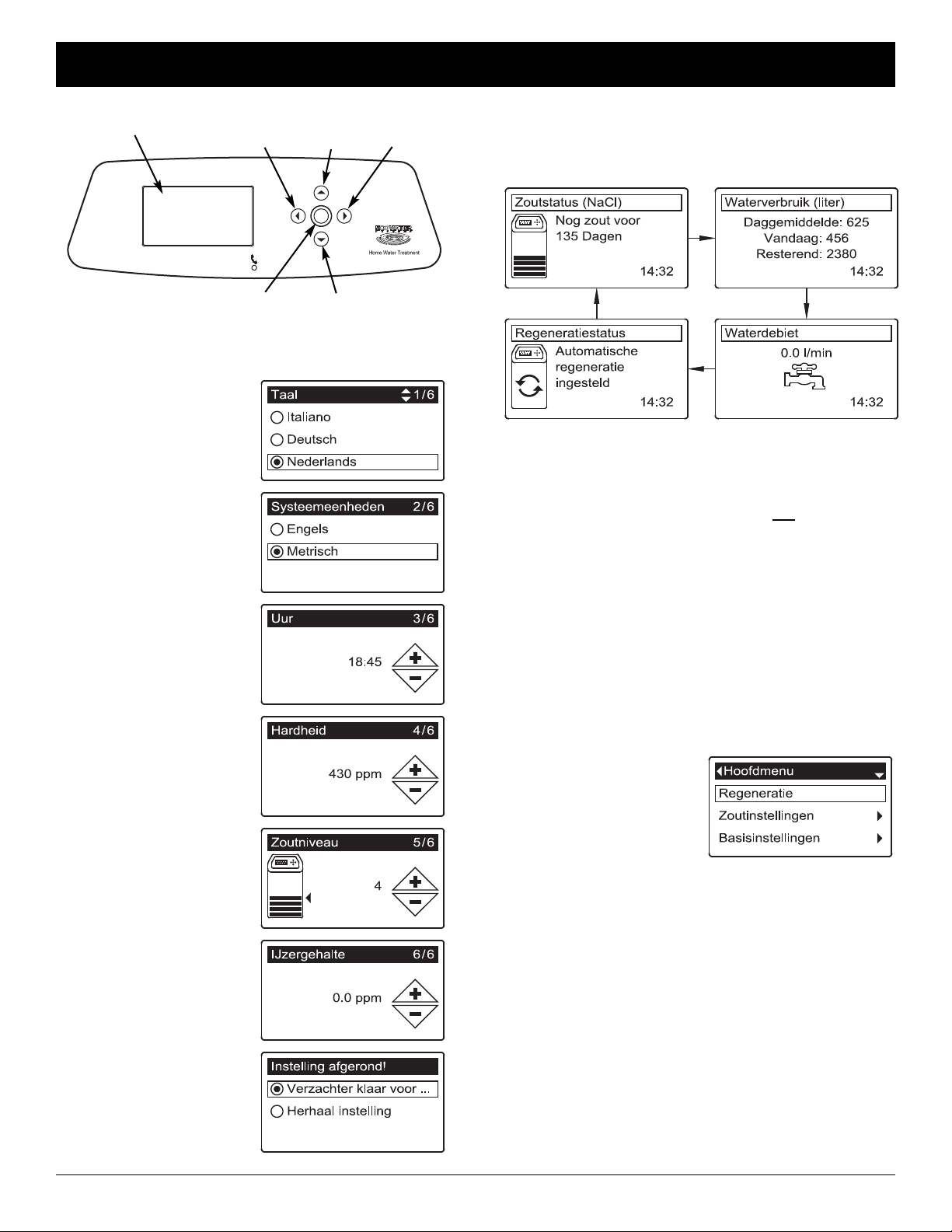

Ontharder/zuiveraar programmeren

Nederlands

Display

LINKS

Toets

SELECTIE

INSTELLING

Wanneer de unit voor het eerst wordt aangesloten, wordt u gevraagd om basisinformatie voor de werking in te voeren.

Telkens na bevestiging of wijziging van een instelling, drukt u op de toets SELECTIE (¡) om door te gaan:

1. TAAL Druk op de toets

OMLAAG (6) of de toets OMHOOG (5) om naar de gewenste taal te gaan en druk vervolgens op de toets SELECTIE (¡).

2. SYSTEEMEENHEDEN

Druk op de toets SELECTIE (¡) voor metrische eenheden of gebruik de toets OMHOOG (5) om naar Engelse eenheden te gaan en druk op de toets SELECTIE (¡).

3. UUR Druk op de toets

OMLAAG (6) of de toets OMHOOG (5) om de huidige tijd in te stellen. Houd de toets ingedrukt om de waarden sneller te doorlopen.

4. HARDHEID Druk op de

toets OMHOOG (5) of de toets OMLAAG (6) om de hardheidwaarde van uw water in te stellen.

5. ZOUTNIVEAU Druk op de

toets OMHOOG (5) of de toets OMLAAG (6) om het zoutniveau in te stellen op de laagste cijferwaarde die op de sticker boven het zout zichtbaar is.

6. IJZERGEHALTE Druk op

de toets OMHOOG (5) of de toets OMLAAG (6) om het ijzergehalte in uw water in te stellen.

Wanneer ‘Instelling afgerond!’ verschijnt, drukt u op de toets SELECTIE (¡). De unit begint dan normaal te werken.

Toets

OMHOOG

Toets

OMLAAG

Toets

RECHTS

NORMALE WERKING/STATUSSCHERMEN

Tijdens de normale werking toont de unit statusschermen in automatische volgorde:

*Nog resterend water vóór de volgende regeneratie.

ANDERE BERICHTEN, WAARSCHUWINGEN EN HERINNERINGEN

De bovenstaande statusschermen worden niet getoond als een van de volgende berichten wordt weergegeven:

=Regeneratiestatus (verschijnt tijdens regeneraties en

toont de ventielpositie en de resterende tijd).

=Zout toevoegen of Zoutvoorraad leeg duidt erop dat

zout moet worden toegevoegd (pagina 37) en het zoutniveau opnieuw moet worden ingesteld (pagina 35).

=Als het instelscherm Uur verschijnt in plaats van de

statusschermen, moet de tijd worden ingesteld (pagina 36).

=Onderhoud nodig (neem contact op met uw

verkooppunt).

=Storing gedetecteerd (neem contact op met uw

verkooppunt).

HOOFDMENU

Tijdens de normale werking drukt u op de toets SELECTIE (¡) om het Hoofdmenu weer te geven. Dit leidt tot het volgende:

=Regeneratie (zie pagina 35) =Zoutinstellingen

=Zoutniveau (zie pagina 35) =Laag zoutniveau-indicatie =Zoutsoort (zie pagina 35)

=Basisinstellingen

=Uur (zie pagina 36) =Hardheid (zie pagina 36) =IJzergehalte (zie pagina 36) =Regeneratietijd (zie pagina 35) =Alternerende schermen

=Gebruikersvoorkeur

=Taal (zie pagina 36) =Tijdsaanduiding =Volume-eenheden =Eenheid van hardheid

=Gewichts-eenheid =Systeeminformatie =Geavanceerde instellingen

Page 35

ECOWATER

S Y S T E M S

Ontharder/zuiveraar programmeren

Nederlands

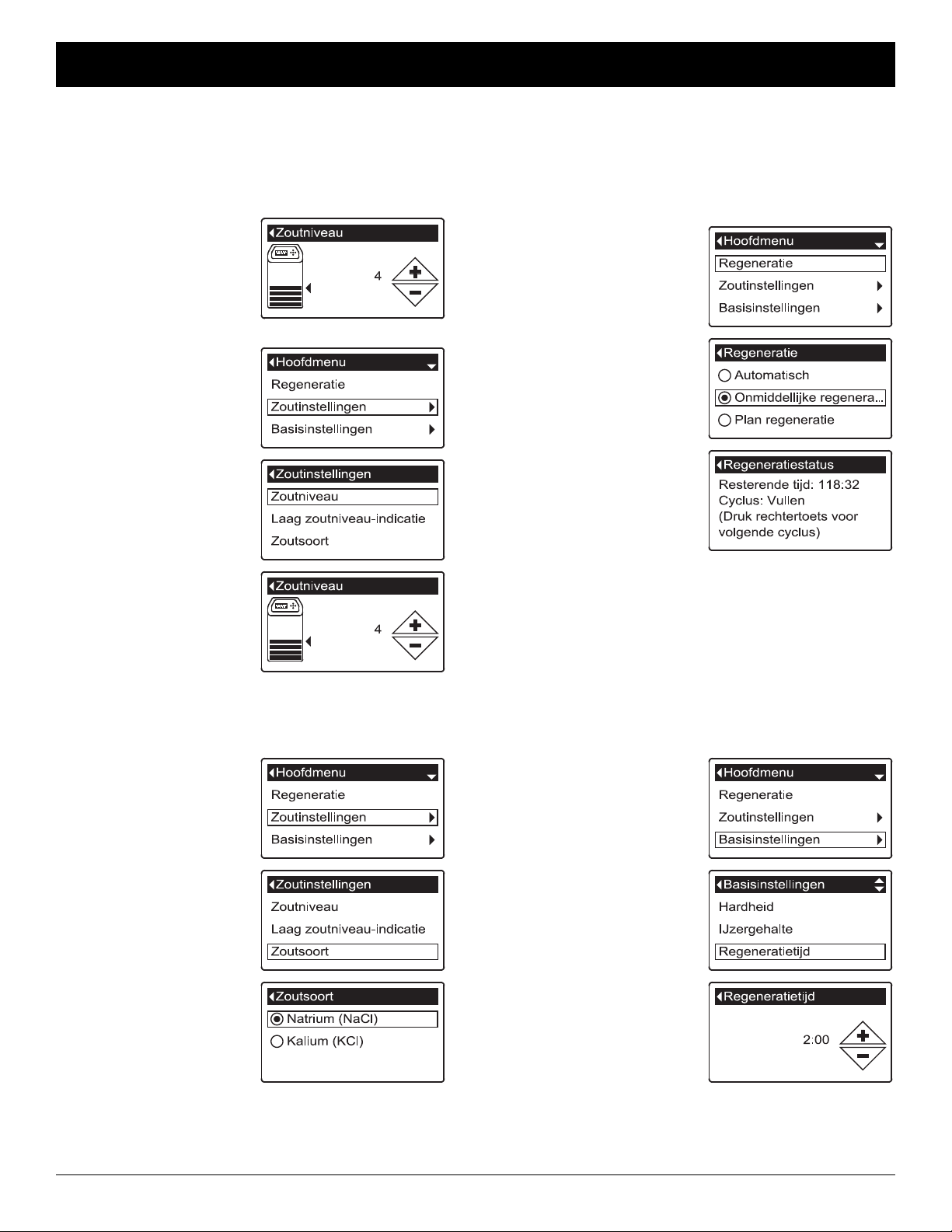

ZOUTNIVEAU INSTELLEN

Doe dit wanneer u zout aan de ontharder/zuiveraar toevoegt.

Voor ESM18CE+, ERM20CE+ & ESM25CE+

1. Open het zoutdeksel. Het scherm Zoutniveau verschijnt.

2. Voeg zout toe en maak het effen. Kijk vervolgens op de

sticker op de pekelbuis. Druk op de toets OMHOOG (5) of de toets OMLAAG (6) om het zoutniveau in te stellen op de laagste cijferwaarde die boven het zout zichtbaar is.

3. Sluit het zoutdeksel.

Voor alle andere modellen

1. Druk op de toets

SELECTIE (¡) om naar het Hoofdmenu te gaan.

2. Ga naar het scherm Zoutinstellingen.

3. Ga naar het scherm Zoutniveau.

4. Voeg zout toe en maak

het effen. Kijk vervolgens op de sticker op de pekelbuis. Druk op de toets OMHOOG (5) of de toets OMLAAG (6) om het zoutniveau in te stellen op de laagste cijferwaarde die boven het zout zichtbaar is.

5. Druk op de toets SELECTIE (¡) en druk vervolgens meermaals op de toets LINKS (3) om naar de statusschermen terug te keren.

HANDMATIGE REGENERATIE

Dit kan worden gedaan om een adequate toevoer van behandeld water te verzekeren op momenten van ongewoon hoog waterverbruik. Als u bijvoorbeeld gasten hebt, kan uw behandeld water opgebruikt raken vóór de volgende automatische regeneratie. Een complete handmatige regeneratie herstelt de capaciteit tot 100% behandeld water. Na lange perioden zonder waterverbruik (bijvoorbeeld tijdens vakanties) verdient het aanbeveling met een regeneratie te beginnen.

1. Druk op de toets

SELECTIE (¡) om naar het Hoofdmenu te gaan.

2. Ga naar het scherm Regeneratie.

3. Ga naar Onmiddellijke regeneratie en druk op

de toets SELECTIE (¡) om met een onmiddellijke regeneratie te beginnen. Het scherm Regeneratiestatus verschijnt totdat de regeneratie compleet is. U kunt ook tweemaal op de toets LINKS (3) drukken om naar de statusschermen terug te keren.

Overige regeneratiemogelijkheden:

=Automatisch annuleert een handmatig geplande

regeneratie (als deze nog niet is begonnen) en laat de elektronische regeleenheid bepalen wanneer de volledige regeneratie plaatsvindt.

=Plan regeneratie laat een regeneratie beginnen op

de vooringestelde regeneratiestarttijd (zie hieronder).

ZOUTSOORT INSTELLEN

Standaard is NaCl (natriumchloride). Selectie van KCl (kaliumchloride) verhoogt de tijd voor vullen en bezouten/langzaam spoelen. Ga als volgt te werk om dit te wijzigen:

1. Druk op de toets

SELECTIE (¡) om naar het Hoofdmenu te gaan.

2. Ga naar het scherm Zoutinstellingen.

3. Ga naar het scherm Zoutsoort.

4. Druk op de toets

OMLAAG (6) of de toets OMHOOG (5) om naar de andere zoutsoort te gaan.

5. Druk op de toets SELECTIE (¡) en druk vervolgens meermaals op de toets LINKS (3) om naar de statusschermen terug te keren.

REGENERATIESTARTTIJD INSTELLEN

Standaard is 02:00 (2 uur).

Ga als volgt te werk om dit te wijzigen:

1. Druk op de toets

SELECTIE (¡) om naar het Hoofdmenu te gaan.

2. Ga naar het scherm Basisinstellingen.

3. Ga naar het scherm Regeneratietijd.

4. Druk op de toets

OMLAAG (6) of de toets OMHOOG (5) om de regeneratiestarttijd in te stellen. Houd de toets ingedrukt om de waarden sneller te doorlopen.

5. Druk op de toets SELECTIE (¡) en druk vervolgens meermaals op de toets LINKS (3) om naar de statusschermen terug te keren.

Page 36

ECOWATER

S Y S T E M S

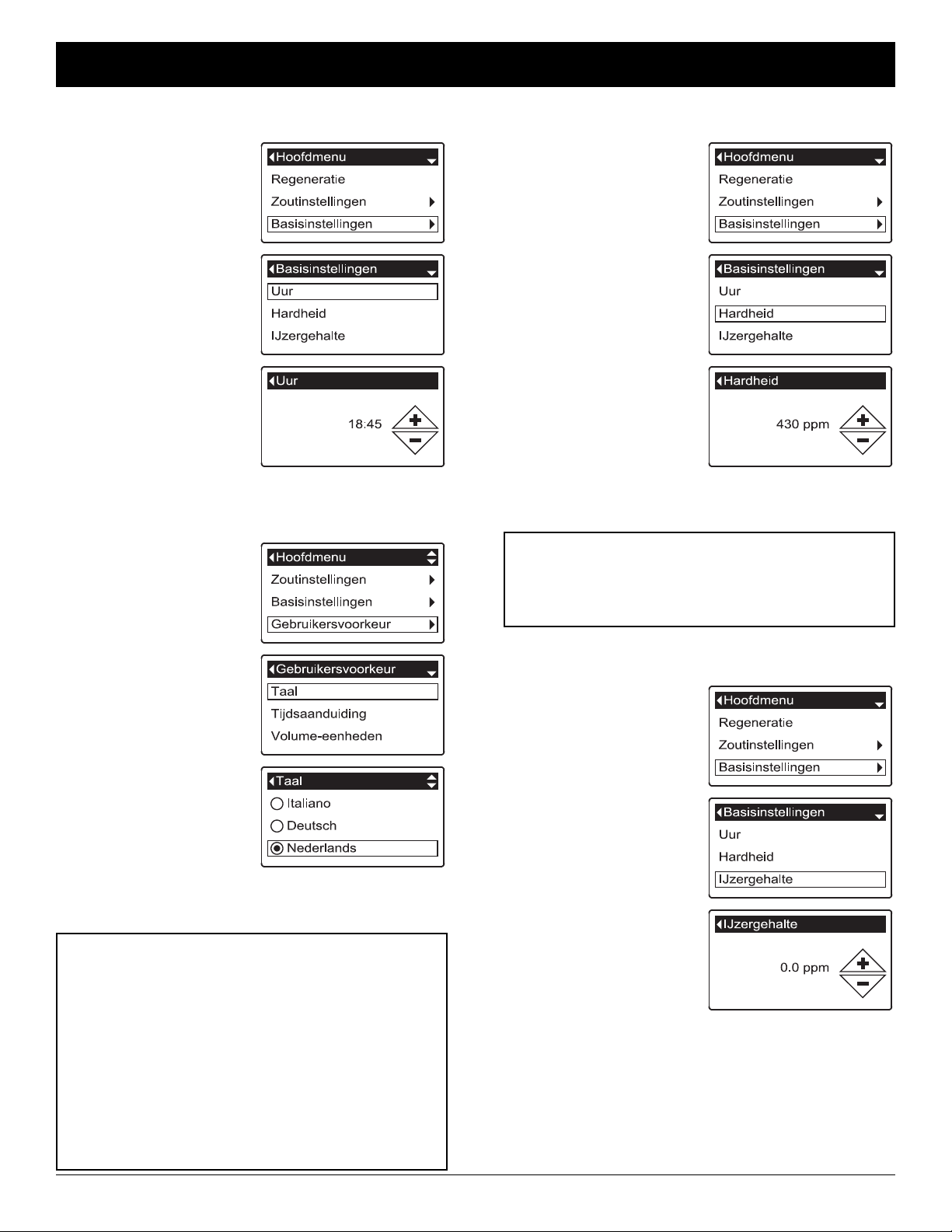

Ontharder/zuiveraar programmeren

Nederlands

HUIDIGE TIJD (‘UUR’) INSTELLEN

Dit wordt gewoonlijk gedaan tijdens de initiële instelling.

Ga als volgt te werk om dit te wijzigen:

1. Druk op de toets

SELECTIE (¡) om naar het Hoofdmenu te gaan.

2. Ga naar het scherm Basisinstellingen.

3. Ga naar het scherm Uur.

4. Druk op de toets

OMLAAG (6) of de toets OMHOOG (5) om de huidige tijd in te stellen. Houd de toets ingedrukt om de waarden sneller te doorlopen.

5. Druk op de toets SELECTIE (¡) en druk vervolgens meermaals op de toets LINKS (3) om naar de statusschermen terug te keren.

TAAL INSTELLEN

Dit wordt gewoonlijk gedaan tijdens de initiële instelling.

Ga als volgt te werk om dit te wijzigen:

1. Druk op de toets SELECTIE (¡) om naar het Hoofdmenu te gaan.

2. Ga naar het scherm Gebruikersvoorkeur.

3. Ga naar het scherm Taal.

4. Druk op de toets

OMLAAG (6) of de toets OMHOOG (5) om naar de gewenste taal te gaan. U kunt kiezen uit: Engels, Spaans, Frans, Italiaans, Duits, Nederlands, Pools, Russisch, Hongaars, Turks, Litouws, Grieks of Roemeens.

5. Druk tweemaal op de toets SELECTIE (¡) en druk vervolgens meermaals op de toets LINKS (3) om naar de statusschermen terug te keren.

UW MOEDERTAAL HERSTELLEN ALS EEN

ANDERE TAAL WORDT WEERGEGEVEN:

Druk vanuit de statusschermen op de toets SELECTIE (¡). Druk driemaal op de toets OMLAAG (6) en druk vervolgens tweemaal op de toets SELECTIE (¡). Druk op de toets OMLAAG (6) of de toets OMHOOG (5) om naar uw moedertaal te gaan (zie lijst hieronder) en druk vervolgens tweemaal op de toets SELECTIE (¡). Druk tweemaal op de toets LINKS (3) om alle menu’s af te sluiten.

De talen worden in de volgende volgorde weergegeven: Engels, Spaans, Frans, Italiaans, Duits, Nederlands, Pools, Russisch, Hongaars, Turks, Litouws, Grieks, Roemeens.

HARDHEID INSTELLEN

Dit wordt gewoonlijk gedaan tijdens de initiële instelling.

Ga als volgt te werk om dit te wijzigen:

1. Druk op de toets

SELECTIE (¡) om naar het Hoofdmenu te gaan.

2. Ga naar het scherm Basisinstellingen.

3. Ga naar het scherm Hardheid.

4. Druk op de toets

OMLAAG (6) of de toets OMHOOG (5) om de hardheid van uw water in te stellen.

Omrekening:

1 grain = 1° dH 10 ppm = 1° fH

5. Druk op de toets SELECTIE (¡) en druk vervolgens meermaals op de toets LINKS (3) om naar de statusschermen terug te keren.

OPMERKING: Verhoog de hardheidwaarde niet als

compensatie voor ijzer in uw water. De elektronische regeleenheid zorgt automatisch voor compensatie nadat u het ijzergehalte hebt ingesteld (zie hieronder).

IJZERGEHALTE INSTELLEN

Dit wordt gewoonlijk gedaan tijdens de initiële instelling.

Ga als volgt te werk om dit te wijzigen:

1. Druk op de toets SELECTIE (¡) om naar het Hoofdmenu te gaan.

2. Ga naar het scherm Basisinstellingen.

3. Ga naar het scherm IJzergehalte.

4. Druk op de toets

OMLAAG (6) of de toets OMHOOG (5) om de ijzerwaarde in uw water in te stellen.

3 grein = 1 ppm ijzer in schoon water

5. Druk op de toets SELECTIE (¡) en druk vervolgens meermaals op de toets LINKS (3) om naar de statusschermen terug te keren.

Page 37

ECOWATER

S Y S T E M S

Informatie over werking

Nederlands

ZOUT TOEVOEGEN

Als de ontharder/zuiveraar al het zout opgebruikt voordat meer zout wordt toegevoegd, is het resultaat hard water. Controleer vaak het zoutniveau door het deksel van de zoutbak op te tillen.

Als u voor het eerst zout toevoegt, zorg dan dat er ongeveer 10 cm water in de zoutbak zit. Het deksel van de pekelbuis moet dicht zijn wanneer u zout toevoegt. Nadat zout is toegevoegd en effen gemaakt, moet u het zoutniveau altijd op de elektronische regeleenheid instellen, zoals beschreven op pagina 35.

OPMERKING: Op vochtige plaatsen verdient het aanbeveling het zoutniveau op minder dan halfvol te houden en vaker zout toe te voegen.

AANBEVOLEN ZOUT: Voor waterontharders bestemde zoutblokjes, zoutkorrels, grof zeezout enz. met minder dan 1% onoplosbare onzuiverheden. Dit type zout bestaat uit hoogzuivere verdampte kristallen, soms geperst in de vorm van tabletten.

KALIUMCHLORIDE (KCl): Ga als volgt te werk als u KCl-zout kiest:

= Stel ‘Zoutsoort’ op de elektronische regeleenheid in op

‘KCl’, zoals op pagina 35 te zien is.

= Plaats kaliumchloride (KCl) slechts met één zak tegelijk in

de ontharder/zuiveraar.

NIET-AANBEVOLEN ZOUT: Niet aanbevolen zijn onder meer steenzout met veel onzuiverheden, blokzout, kristalzout, keukenzout en voor het smelten van ijs of het maken van roomijs bestemd zout.

EEN ZOUTBRUG BREKEN

Soms wordt een harde korst zout (een ‘brug’) gevormd in de zoutbak. Dit wordt gewoonlijk veroorzaakt door hoge vochtigheid of het verkeerde soort zout. Wanneer dit gebeurt, ontstaat een lege ruimte tussen het water en het zout. Het zout lost dan niet op in het water en het harsbed wordt niet geregenereerd. Het resultaat is hard water.

Er kan zich een brug onder los zout bevinden. Gebruik een bezemsteel of vergelijkbaar gereedschap om dit te controleren, zoals in afbeelding 4 te zien is. Duw het gereedschap voorzichtig recht door het zout. Voelt u een hard object, dan is dit hoogstwaarschijnlijk een zoutbrug. Duw voorzichtig op meerdere plaatsen in de brug om deze te breken. Probeer de zoutbrug niet te breken door op de zoutbak te kloppen.

Duw gereedschap in zoutbrug om deze te breken

3 - 5

Potloodstreepje

Zout Brug Ruimte

Water

AFB. 4

INSTRUCTIES VOOR DESINFECTIE

In de fabriek is ervoor gezorgd dat uw EcoWater Systems ontharder/zuiveraar schoon is gebleven. Tijdens verzending, opslag, installatie en gebruik is het echter mogelijk dat bacteriën in de unit raken. Om deze reden verdient het aanbeveling* de ontharder/zuiveraar na installatie te desinfecteren:

1. Verwijder het deksel van de pekelbuis en giet ongeveer 40 ml (2 tot 3 eetlepels) huishoudchloor in de pekelbuis van de

ontharder/zuiveraar. U kunt kiezen uit diverse merknamen bleekwater. Plaats het deksel van de pekelbuis terug.

2. Start een ‘Onmiddellijke regeneratie’ (zie pagina 35). Deze regeneratie trekt het bleekwater in de ontharder/zuiveraar en erdoor.

*Aanbevolen door de Water Quality Association. Het kan zijn dat op bepaalde watervoorzieningen EcoWater Systems units regelmatig moeten

worden gedesinfecteerd.

OPMERKING: Er wordt een jaarlijkse onderhoudsbeurt voor de ontharder/zuiveraar aanbevolen.

PROBLEMEN OPLOSSEN

PROBLEEM OORZAAK OPLOSSING

Geen zacht water

Water is soms hard

Storingscode verschijnt

Er is geen zout in de zoutbak. Voeg zout toe en start een ‘Onmiddellijke regeneratie’.

Er is een ‘zoutbrug’. Breek de zoutbrug (zie hierboven) en start een ‘Onmiddellijke regeneratie’. De transformator is niet aangesloten, de

voedingsdraden zijn losgeraakt van de printplaat van de elektronische regeleenheid, er is een doorgebrande zekering, de stroomonderbreker staat uit.

Eén of meer omloopventielen staan in de omlooppositie.

De ventielafvoerslang is verstopt of vertoont beperkte stroming.

Er is hard omloopwater gebruikt tijdens de regeneratie door de onjuiste instelling van de huidige tijd (‘uur’) of de regeneratietijd.

De hardheidwaarde is te laag ingesteld. Controleer aan de hand van ‘Hardheid instellen’ op pagina 36 de huidige

Er wordt warm water gebruikt wanneer de ontharder/zuiveraar regenereert.

Er is een storing in de bedrading, de positieschakelaar, het ventiel, de motor of de printplaat van de elektronische regeleenheid.

Controleer of de voeding is onderbroken wegens een van deze problemen en verhelp het probleem. Wanneer de voeding is hersteld, moet u de tijd instellen als het display het scherm ‘Uur’ weergeeft (zie pagina 36).

Zet de omloopventielen in de werkpositie.

De afvoerslang mag geen knikken of scherpe bochten vertonen en niet te hoog zijn geplaatst.

Controleer de weergegeven huidige tijd. Zie ‘Huidige tijd (‘uur’) instellen’ op pagina 36. Controleer de regeneratietijd, zoals beschreven op pagina 35.

hardheidinstelling en verhoog zo nodig de waarde. Laat de hardheid van de watervoorziening zo nodig testen.

Probeer geen warm water te gebruiken gedurende regeneraties, omdat de boiler wordt bijgevuld met hard water.

Neem contact op met uw verkooppunt voor service.

Page 38

INSTRUKCJA

Polski

Urządzenia do zmiękczania i uzdatniania wody serii ESM/ERM

Modele zmiękczacza

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ & ESM42HTE+

Modele refinera

ERM10CE+ & ERM20CE+

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

= Przed rozpoczęciem montażu należy zapoznać się z instrukcją oraz

przygotować wymagane narzędzia i materiały.

= Montaż musi być przeprowadzony zgodnie z lokalnymi przepisami

dotyczącymi instalacji hydraulicznych i elektrycznych.

= W przypadku lutowania, należy używać wyłącznie lutów i topników

bezołowiowych.

= Ze uzmiękczaczem/refinerem należy obchodzić się bardzo

ostrożnie. Nie odwracać urządzenia górą do dołu, nie upuszczać i nie stawiać na powierzchniach kanciastych lub ostro zakończonych.

= Nie należy montować urządzenia w miejscu:

- o temperaturze poniżej 0°C,

- gdzie urządzenie byłoby narażone na bezpośrednie działanie

promieni słonecznych i/lub opadów atmosferycznych.

= Maksymalna temperatura wody, którą urządzenie może uzdatniać

nie może być wyższa niż 49°C.

= Aby urządzenie funkcjonowało prawidłowo, minimalne natężenie

przepływu na wejściu powinno wynosić 11 l/min.

= Ciśnienie wody w sieci nie może być większe niż 8,6 bara. Jeżeli w

ciągu dnia ciśnienie osiąga ponad 5,5 bara, może się zdarzyć, że w nocy przekroczy dopuszczalną maksymalną wartość. W takim przypadku należy zainstalować reduktor ciśnienia.

= Urządzenie pracuje wyłącznie przy zasilaniu prądem o napięciu 24V

50/60Hz. Konieczny jest transformator, który należy podłączyć do gniazdka 230V 50Hz z uziemieniem, znajdującego się w suchym miejscu i odpowiednio zabezpieczonego automatycznym wyłącznikiem lub bezpiecznikiem.

= Urządzenie nie jest przeznaczone do uzdatniania wody o

ponadnormatywnych parametrach mikrobiologicznych lub wody, której jakość nie jest znana. W takim przypadku należy zastosować dezynfekcję wody przed lub za urządzeniem.

Dyrektywa europejska 2002/96/EC wymaga, aby wszystkie urządzenia elektryczne i elektroniczne były usuwane zgodnie z wymogami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego (Waste Electrical and Electronic Equipment WEEE). Dyrektywa ta oraz podobne przepisy prawne mają charakter krajowy i mogą różnić się w zależności od regionu. Aby pozbyć się sprzętu w prawidłowy sposób, należy odwołać się do przepisów lokalnych.

SPIS TREŚCI strona

Wskazówki dotyczące bezpieczeństwa . . . . . 38

Wymogi w zakresie montażu . . . . . . . . . . . . . 38

Schematy montażu . . . . . . . . . . . . . . . . . . . . 39

Programowanie

zmiękczacza

/refinera . . 40-42

Dezynfekcja . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Uzupełnianie soli . . . . . . . . . . . . . . . . . . . . . . 43

Tabela niesprawności . . . . . . . . . . . . . . . . . . 43

EcoWater Systems Europe = www.ecowater-europe.com

Szczegółową instrukcję można otrzymać u lokalnego dealera lub na stronie EcoWater danego kraju.

WYMOGI W ZAKRESIE MONTAŻU

= Montaż powinien być przeprowadzony przez wykwalifikowanego

instalatora.

= Przed rozpoczęciem montażu należy upewnić się, czy główny zawór

odcinający na dopływie wody jest zamknięty.

= Urządzenie należy zamontować na zaworze obejścia by-pass

produkcji EcoWater Systems lub skonstruować system obejścia na 3 zaworach. Obejście pozwoli na odcięcie dopływu wody do urządzenia na czas ewentualnej naprawy bez konieczności wyłączania wody w całym domu.

= Konieczne jest zamontowanie urządzenia w pobliżu odpływu

kanalizacyjnego, najlepiej studzienki kanalizacyjnej, ewentualnie innego ujścia ściekowego, np. zlewu.

= Wymagane jest gniazdko elektryczne 230V 50Hz, z uziemieniem,

znajdujące się w suchym miejscu, w odległości ok. 2m od urządzenia. Gniazdo nie może być sterowane przełącznikiem, który można by przez nieuwagę wyłączyć.

= Po zainstalowaniu urządzenia, należy sprawdzić szczelność instalacji. = Następnie należy uruchomić ręcznie regenerację.

Page 39

ECOWATER

S Y S T E M S

Schematy montażu

Polski

WODA

TWARDA

WEJŚCIE

URZĄDZENIA /

REFINERA

wąż zabezpieczenia

antyprzelewowego

(nie unosić do góry)

OBEJŚCIE - MOŻLIWE ROZWIĄZANIA

Zawór by-pass

EcoWater Systems

(normalna praca

TYPOWYCH INSTALACJI

GŁÓWNY RUROCIĄG

transformator

(dołączony

WYJŚCIE

studzienka odpływowa

Tłok wyjęty

urządzenia)

kabel zasilający

System obejścia na 3 zaworach

wylotowy

razem z

urządzeniem)

o dł. 2 m)

zawór by-pass EcoWater Systems

UWAGA: Dia większej przejrzystości, panel sterujący i pokrywa nie występują na rysunku.

wąż do odprowadzania popłuczyn (nie umieszczać go wyżej niż 2,5 m)

odprowadzania popłuczyn

oraz wąż zabezpieczenia

antyprzelewowego należy

zawór

WODA

UZDATNIONA

gniazdko

elektryczne

230V, 50 Hz

UGAWA: Wąż do

przymocować nad

studzienką odpływową.

odstęp 4 cm

zawór

obejścia

RYS. 1

zawór

wlotowy

MONTAŻ ZA POMOCĄ

GWINTOWANEGO ZAWORU BYPASS

klipsy mocujące

wąż przyłączeniowy

wyjście

wejście

nasmarowana

uszczelka

o-ring

zawór by-pass

RYS. 3A

MONTAŻ ZA POMOCĄ

ZAWORU BYPASS NA KLIPSY

klipsy mocujące

wyjście

wejście

nasmarowana

uszczelka

o-ring

wąż przyłączeniowy

klips mocujące

zawór by-pass

RYS. 3B

MONTAŻ ZA POMOCĄ

klipsy

mocujące

KOLANEK

wąż przyłączeniowy

Tłok wciśnięty

(pozycja

obejścia)

Pokrętło regulacji mieszania – obróć w lewo, aby zwiększyć stopień twardości uzdatnianej wody

RYS. 2A

urządzenia

= NORMALNA PRACA URZĄDZENIA:

- otworzyć zawór wlotowy i wylotowy

- zamknąć zawór obejścia

= POZYCJA OBEJŚCIA:

- zamknąć zawór wlotowy i wylotowy

- otworzyć zawór obejścia

urządzenia

RYS. 2B

wejście

nasmarowana

uszczelka

o-ring

wyjście

kolanka

RYS. 3C

Page 40

ECOWATER

S Y S T E M S

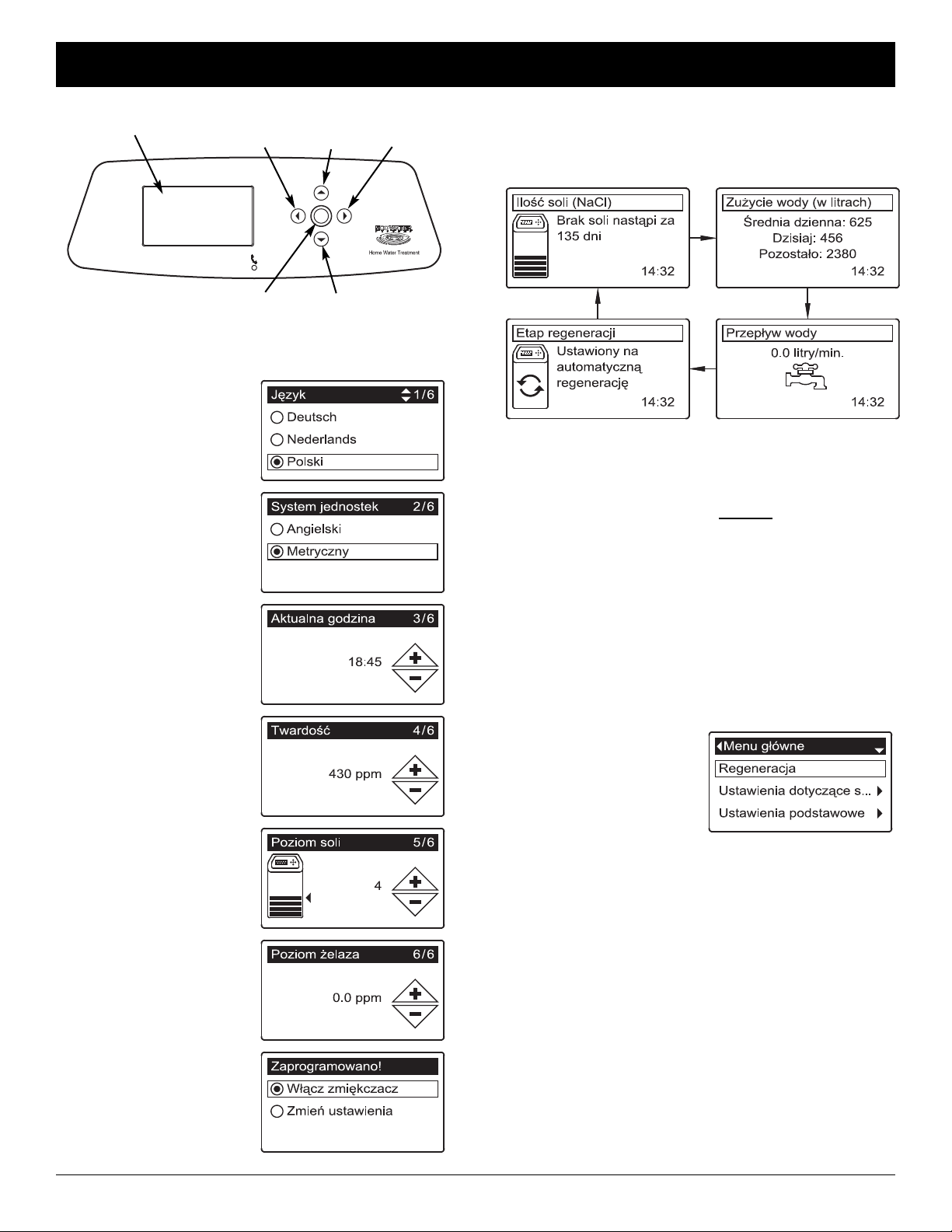

Programowanie zmiękczacza/refinera

Polski

wyświetlacz

przycisk

W LEWO

przycisk

WYBIERZ

PROCEDURA URUCHOMIENIA

Po podłączeniu po raz pierwszy urządzenia do prądu, na ekranie pojawi się polecenie wprowadzenia podstawowych informacji dotyczących pracy urządzenia.

Po potwierdzeniu lub zmianie każdego ustawienia nacisnąć przycisk WYBIERZ (¡), aby przejść dalej:

1. JĘZYK Naciskać przycisk

DO DOŁU (6) lub DO GÓRY (5), aby uzyskać żądany język, a następnie nacisnąć WYBIERZ (¡).

2. SYSTEM JEDNOSTEK

Nacisnąć WYBIERZ (¡) , aby wybrać system metryczny, albo za pomocą przycisku DO GÓRY (5) przejść do angielskiego systemu jednostek i nacisnąć WYBIERZ (¡).

3. AKTUALNA GODZINA

Nacisnąć przycisk DO DOŁU (6) lub DO GÓRY (5), aby ustawić aktualną godzinę. Przytrzymać przycisk, aby przyspieszyć.

4. TWARDOŚĆ Nacisnąć

przycisk DO GÓRY (5) lub DO DOŁU (6), aby ustawić wartość twardości wody.

5. POZIOM SOLI Nacisnąć

przycisk DO GÓRY (5) lub DO DOŁU (6), aby ustawić poziom soli, odpowiadający najniższej liczbie widocznej na naklejce wewnątrz zbiornika solankowego, powyżej poziomu soli.

6. POZIOM ŻELAZA Nacisnąć

przycisk DO GÓRY (5) lub DO DOŁU (6), aby ustawić zawartość żelaza w wodzie.

Po ukazaniu się na ekranie komunikatu „Zaprogramowano!”, nacisnąć WYBIERZ (¡); urządzenie rozpocznie pracę.

przycisk

DO GÓRY

przycisk

DO DOŁU

przycisk

W PRAWO

PODSTAWOWE INFORMACJE NA EKRANIE

Podczas normalnej pracy urządzenia, na ekranie automatycznie wyświetlają się następujące informacje, jedna po drugiej:

*Ilość wody uzdatnionej pozostającej do następnej regeneracji

INNE KOMUNIKATY, ALARMY I PRZYPOMNIENIA

Opisane wyżej informacje statusu nie będą wyświetlane, gdy na wyświetlaczu pojawi się następujący tekst:

=Etap regeneracji (pokazuje pozycję zaworu oraz czas

pozostały do końca regeneracji)

=Dodaj soli lub Brak soli wskazuje na konieczność

dodania soli (strona 43) ponownego ustawienia poziomu soli (strona 41)

=Aktualna godzina wskazuje na konieczność ustawienia

aktualnej godziny (strona 41)

=Przypom. o przeglądzie (skontaktować się z dealerem) =Wykryty błąd (skontaktować się z dealerem)

MENU GŁÓWNE

Podczas normalnej pracy urządzenia nacisnąć WYBIERZ (¡) , aby wyświetlić Menu główne. Obejmuje ono następujące pozycje:

=Regeneracja (patrz strona 41) =Ustawienia dotyczące soli

=Poziom soli (patrz strona 41) =Alarm niskiego poziomu soli =Rodzaj soli (patrz strona 41)

=Ustawienia podstawowe

=Aktualna godzina (patrz strona 42) =Twardość (patrz strona 42) =Poziom żelaza (patrz strona 42) =Godzina regeneracji (patrz strona 41) =Naprzemienne wyświetlanie

=Preferencje użytkownika

=Język (patrz strona 42) =Tryb wyświetlania godziny =Jednostki objętości =Jednostki twardości

=Jednostki wagi =Informacja o systemie =Ustawienia zaawansowane

Page 41

ECOWATER

S Y S T E M S

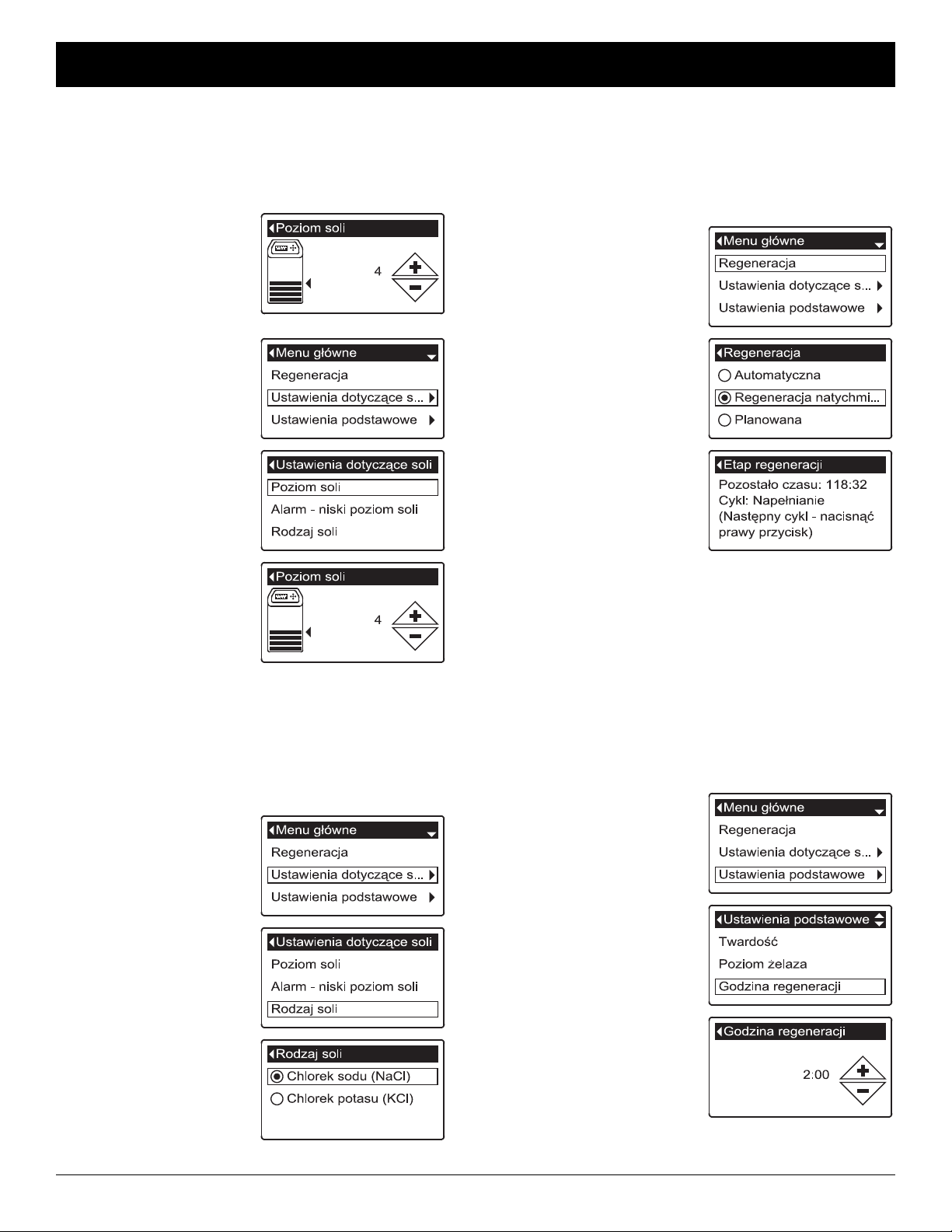

Programowanie zmiękczacza/refinera

Polski

USTAWIENIE POZIOMU SOLI

Tego ustawienia należy dokonywać, kiedy dosypujemy soli do zmiękczacza/refinera.

W modelach ESM18CE+, ERM20CE+ & ESM25CE+

1. Otworzyć pokrywę zbiornika

soli. Pojawi się ekran Poziom soli

2. Dosypać sól i wyrównać jej

poziom. Zwrócić uwagę na naklejkę z numerowaną skalą, znajdującą się w zbiorniku. Naciskając przycisk DO GÓRY (5) lub DO DOŁU (6) należy ustawić wartość odpowiadającą najniższej liczbie widocznej na naklejce, powyżej poziomu soli.

3. Zamknąć pokrywę zbiornika soli.

We wszystkich innych modelach

1. Nacisnąć WYBIERZ ( przejść do Menu głównego.

2. Przejść do ekranu Ustawienia dotyczące soli.

3. Przejść do ekranu Poziom soli.

4. Dosypać sól i wyrównać jej

5. Nacisnąć WYBIERZ ( przycisk W LEWO ( informacji na ekranie.

¡), aby

¡), a następnie nacisnąć kilkakrotnie

3), aby powrócić do podstawowych

REGENERACJA NATYCHMIASTOWA

Można ją wykonać w celu zapewnienia odpowiedniej ilości uzdatnionej wody w okresach wyjątkowo wysokiego zużycia wody. Na przykład, gdy użytkownik przyjmuje gości, uzdatnionej wody może zabraknąć, zanim przeprowadzona zostanie następna automatyczna regeneracja. Regeneracja natychmiastowa odnowi zdolność uzdatniania wody przez urządzenie w 100%. Po dłuższej przerwie w poborze wody (wakacje, itp.), zaleca się przeprowadzenie takiej regeneracji.

1. Nacisnąć WYBIERZ (¡) ,

aby przejść do

Menu głównego.

2. Przejść do ekranu Regeneracja.

3. Przejść do Regeneracja natychmiastowa i nacisnąć

WYBIERZ (¡) , aby natychmiast rozpocząć regenerację. Ukaże się ekran Etap regeneracji, który będzie wyświetlany do chwili zakończenia procesu regeneracji, lub nacisnąć dwukrotnie W LEWO (3), aby powrócić do podstawowych informacji na ekranie.

Inne opcje dotyczące regeneracji:

=Automatyczna kasuje ręcznie ustawioną porę regeneracji (jeśli proces jeszcze się nie rozpoczął) i pozwala elektronicznemu sterownikowi określać porę regeneracji. =Planowana daje możliwość zaprogramowania godziny rozpoczęcia procesu regeneracji (patrz poniżej).

USTAWIENIE RODZAJU SOLI

Ustawieniem domyślnym jest NaCl (chlorek sodu). Wybór KCl (chlorek potasu) powoduje wydłużenie czasu napełniania i solankowania/wolnego płukania. Aby zmienić to ustawienie:

1. Nacisnąć WYBIERZ (

aby przejść do

Menu głównego.

2. Przejść do ekranu Ustawienia dotyczące soli.

3. Przejść do ekranu Rodzaj soli.

4. Nacisnąć DO DOŁU (6) lub

DO GÓRY (5), aby przejść do innego rodzaju soli.

5. Nacisnąć WYBIERZ ( a następnie nacisnąć kilkakrotnie przycisk W LEWO ( do podstawowych informacji na ekranie.

3), aby powrócić

¡),

USTAWIENIE GODZINY REGENERACJI

Wartością domyślną jest 02:00 (2:00 rano). Aby zmienić to ustawienie:

1. Nacisnąć WYBIERZ (

aby przejść do

Menu głównego.

2. Przejść do ekranu Ustawienia podstawowe.

3. Przejść do ekranu Godzina Regeneracji.

4. Nacisnąć DO DOŁU (6) lub

DO GÓRY (5), aby ustawić godzinę rozpoczęcia regeneracji. Przytrzymać przycisk, aby przyspieszyć.

5. Nacisnąć WYBIERZ ( a następnie nacisnąć kilkakrotnie przycisk W LEWO ( do podstawowych informacji na ekranie.

3), aby powrócić

¡),

Page 42

ECOWATER

S Y S T E M S

Programowanie zmiękczacza/refinera

Polski

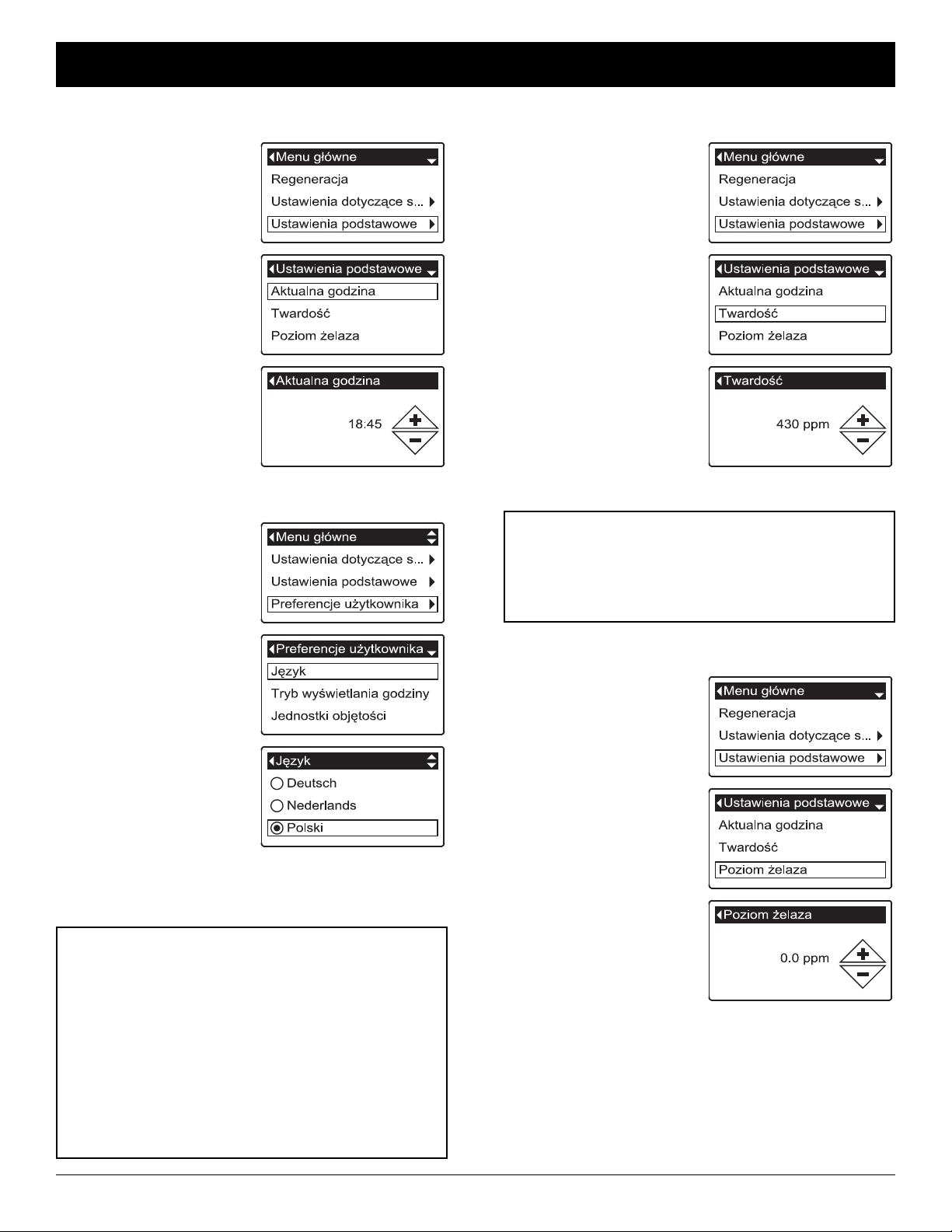

USTAWIENIE AKTUALNEJ GODZINY

To ustawienie dokonywane jest podczas uruchomienia urządzenia.

Aby zmienić to ustawienie:

1. Nacisnąć WYBIERZ (¡),

aby przejść do

Menu głównego.

2. Przejść do ekranu Ustawienia podstawowe.

3. Przejść do ekranu Aktualna godzina.

4. Nacisnąć DO DOŁU (6) lub

DO GÓRY (5), aby ustawić aktualną godzinę. Przytrzymać przycisk, aby przyspieszyć.

5. Nacisnąć WYBIERZ (¡), a następnie nacisnąć kilkakrotnie przycisk W LEWO (3), aby powrócić do podstawowych informacji na ekranie.

WYBÓR JĘZYKA

To ustawienie dokonywane jest podczas uruchomienia urządzenia.

Aby zmienić to ustawienie:

1. Nacisnąć WYBIERZ ( aby przejść do Menu

głównego.

2. Przejść do ekranu Preferencje użytkownika.

3. Przejść do ekranu Język.

4. Nacisnąć DO DOŁU (

lub DO GÓRY ( przejść do wybranego języka. Wyboru można dokonać spośród następujących języków: angielski, hiszpański, francuski, włoski, niemiecki, holenderski, polski, rosyjski, węgierski, turecki, litewski, grecki i rumuński.

5. Nacisnąć dwukrotnie WYBIERZ ( W LEWO ( na ekranie.

¡), a następnie nacisnąć kilkakrotnie przycisk

3), aby powrócić do podstawowych informacji

ZMIANA JĘZYKA NA INNY:

Na ekranie podstawowym nacisnąć WYBIERZ (¡). Nacisnąć trzykrotnie przycisk DO DOŁU (6), a następnie dwukrotnie przycisk WYBIERZ (¡). Nacisnąć DO DOŁU (6) lub DO GÓRY (5), aby przejść do wybranego języka (patrz lista poniżej), a następnie nacisnąć dwukrotnie WYBIERZ (¡). Nacisnąć dwukrotnie W LEWO (3), aby wyjść ze wszystkich poziomów menu.

Języki wymienione są w następującej kolejności: angielski, hiszpański, francuski, włoski, niemiecki, holenderski, polski, rosyjski, węgierski, turecki, litewski, grecki, rumuński.

¡),

5), aby

USTAWIENIE TWARDOŚCI

To ustawienie dokonywane jest podczas uruchomienia urządzenia.

Aby zmienić to ustawienie:

1. Nacisnąć WYBIERZ (¡), aby przejść do Menu

głównego.

2. Przejść do ekranu Ustawienia podstawowe.

3. Przejść do ekranu Twardość.

4. Nacisnąć DO DOŁU (6) lub

DO GÓRY (5), aby ustawić twardość wody.

Przelicznik:

1 grain = 1°dH 10 ppm = 1°f

5. Nacisnąć WYBIERZ (¡), a następnie nacisnąć kilkakrotnie przycisk W LEWO (3), aby powrócić do podstawowych informacji na ekranie.

UWAGA: Jeżeli woda zawiera żelazo w stężeniu

wyższym niż 0, nie trzeba wyliczać tzw. twardości skorygowanej. Urządzenie ją wyliczy automatycznie po wpisaniu poziomu żelaza w wodzie (patrz niżej).

USTAWIENIE POZIOMU ŻELAZA

To ustawienie dokonywane jest podczas uruchomienia urządzenia.

Aby zmienić to ustawienie:

1. Nacisnąć WYBIERZ ( aby przejść do

Menu głównego.

2. Przejść do ekranu Ustawienia podstawowe.

3. Przejść do ekranu Poziom żelaza.

4. Nacisnąć DO DOŁU (

lub DO GÓRY ( ustawić zawartość żelaza w wodzie.

3 grains = 1ppm żelaza w przezroczystej wodzie

5. Nacisnąć WYBIERZ (¡), a następnie nacisnąć kilkakrotnie przycisk W LEWO (3), aby powrócić do podstawowych informacji na ekranie.

¡),

5), aby

Page 43

ECOWATER

S Y S T E M S

Informacje dotyczące obsługi

Polski

UZUPEŁNIANIE SOLI

W przypadku braku soli w zbiorniku, złoże nie zregeneruje się i w konsekwencji urządzenie nie będzie zmiękczać wody. Należy często unosić pokrywę zbiornika solanki w celu sprawdzenia poziomu soli.

W przypadku, gdy wsypujemy sól po raz pierwszy, należy sprawdzić, czy w zbiorniku solanki znajduje się około 10 cm wody. Zasypu dokonywać należy wyłącznie przy zakrytej (specjalną pokrywą) studzience zaworu solankowego. Po dodaniu soli i wyrównaniu jej powierzchni należy zawsze ustawić poziom soli na sterowniku elektronicznym, tak jak to opisano na stronie 41.

UWAGA: W miejscach o wysokiej wilgotności najkorzystniejszym rozwiązaniem jest utrzymywanie poziomu soli poniżej połowy zbiornika i częste jej uzupełnianie.

ZALECANA SÓL: Sól do zmiękczaczy w formie pastylek lub tabletek o wysokim stopniu czystości (zawartość zanieczyszczeń nierozpuszczonych nie powinna przekraczać 1%). Ten rodzaj soli występuje w postaci odparowanych kryształków o wysokim stopniu czystości, czasem uformowanych w postaci brykietów.

CHLOREK POTASU (KCl): Jeżeli zostanie wybrana sól KCl: = Na elektronicznym sterowniku ustawić „Rodzaj soli” jako KCI, tak

jak to przedstawiono na stronie 41.

= Jednorazowo należy zasypywać zmiękczacz/refiner tylko jednym

opakowaniem chlorku potasu (KCl).

SÓL, KTÓREJ NIE NALEŻY STOSOWAĆ: Sól kamienna o dużej zawartości zanieczyszczeń, sól spożywcza, sól drogowa, itp.

USUWANIE ZŁOGÓW SOLNYCH

Czasem w zbiorniku solanki formuje się twarda powłoka lub „złóg” solny. Przyczyną zwykle jest wysoka wilgotność lub użycie niewłaściwego rodzaju soli. Gdy to nastąpi, pomiędzy wodą a solą powstaje pusta przestrzeń. Następstwem tego jest nierozpuszczenie się soli w wodzie, brak regeneracji i uzyskanie twardej wody na wyjściu.

Jeżeli zbiornik jest wypełniony solą, trudno jest stwierdzić czy złóg solny powstał. Aby to sprawdzić, należy wziąć kij (np. od miotły) i przyłożyć do urządzenia (jak na rys. 4). Zaznaczyć na kiju punkt odniesienia 3 - 5 cm poniżej krawędzi zbiornika. Następnie włożyć kij do zbiornika aż do dna. Jeżeli poczujemy silniejszy opór zanim kij dotknie dna zbiornika, możliwe, że trafiliśmy na złóg solny. Kij należy zagłębić w kilku miejscach krusząc w ten sposób złóg solny. Nie należy go kruszyć uderzając w zewnętrzne ścianki zbiornika.

Pchnąć narzędzie

złóg

solny, aby

w go skruszyć

3 - 5

Zaznaczyć

ołówkiem

INSTRUKCJA DEZYNFEKCJI

W zakładzie produkcyjnym zadbano, aby zmiękczacz/refiner EcoWater Systems został poddany odpowiedniej dezynfekcji. Jednakże podczas transportu, przechowywania, montażu i eksploatacji do urządzenia mogły przedostać się bakterie. Z tego powodu podczas instalacji zaleca się* przeprowadzenie dezynfekcji:

1. Zdjąć pokrywę ze zbiornika solanki i wlać do niego około 40 ml (2 do 3 łyżek) zwykłego wybielacza, przeznaczonego do użytku

domowego. Dostępnych jest szereg marek wybielaczy, np. Clorox. Założyć ponownie pokrywę zbiornika.

2. Zainicjować proces „Regeneracja natychmiastowa” (patrz strona 41). W ten sposób zmiękczacz/refiner zostanie zdezynfekowany. *Zalecane przez Stowarzyszenie na rzecz Jakości Wody (Water Quality Association). W przypadku korzystania z niektórych źródeł wody

urządzenie EcoWater Systems może wymagać okresowej dezynfekcji.

sól złóg solny przestrzeń

woda

RYS. 4

UWAGA: Zalecamy coroczną konserwację zmiękczacza/refinera.

TABELA NIESPRAWNOŚCI

PROBLEM PRZYCZYNA METODA USUNIĘCIA

Brak miękkiej wody

Woda jest okresowo twarda

Wyświetlany kod błędu

Brak soli w zbiorniku. Dodać sól, a następnie zainicjować proces „Regeneracji natychmiastowej”. Powstał „złóg” solny. Skruszyć most solny (patrz wyżej), a następnie zainicjować proces „Regeneracji

Odłączony transformator, kabel zasilania odłączony od elektronicznej płyty sterowania, wyskoczył bezpiecznik, brak zasilania elektrycznego.

Zawór obejścia (by-pass) jest w pozycji obejścia. Zatkany lub zablokowany wąż do

odprowadzania popłuczyn. Niewłaściwie ustawiona godzina (aktualny czas)

lub godzina regeneracji.

Zaprogramowano zbyt niską wartość twardości w wodzie wejściowej.

Podczas regeneracji w urządzenia używana jest ciepła woda.

Uszkodzenie przewodów, przełącznika, zaworu, silnika lub elektronicznej płyty sterującej.

natychmiastowej”. Przywrócić zasilanie. Sprawdzić wyświetlaną godzinę. Ustawić aktualną godzinę,

jeżeli na wyświetlaczu pojawił się napis „Aktualna godzina” (patrz strona 42).

Ustawić zawór obejścia (by-pass) w pozycji praca (service). Na wężu do odprowadzania popłuczyn nie może być załamań, ostrych zagięć,

ani nie może być. Sprawdzić na wyświetlaczu aktualną godzinę. Jeżeli jest nieprawidłowa,

patrz „Ustawienie aktualnej godziny” na stronie 42. Sprawdzić godzinę regeneracji, tak jak to opisano na stronie 41.

Odwołać się do części „Ustawienie twardości” na stronie 42 i sprawdzić aktualne ustawienie twardości – W razie potrzeby podwyższyć. W razie potrzeby zwrócić zbadać twardość wody wejściowej.

Podczas regeneracji unikać używania ciepłej wody, ponieważ podgrzewacz wody napełnia się wtedy twardą wodą.

Skontaktować się z dealerem w sprawie naprawy.

Page 44

ИНСТРУКЦИИ

Русский

Смягчитель/очиститель воды серии ESM/ERM

Модели смягчителей

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ и ESM42HTE+

Модели очистителей

ERM10CE+ и ERM20CE+

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

= Перед началом установки прочитайте руководство и

подготовьте необходимые инструменты и материалы.

= Установка должна выполняться в соответствии с нормами

слесарно-водопроводных и электротехнических работ.

= Для всех соединений с мягкой пайкой используйте только

не содержащий свинец припой и паяльный флюс.

= Обращайтесь со смягчителем/очистителем аккуратно. Не

переворачивайте его, не роняйте и не размещайте на острых выступах.

= Не размещайте смягчитель/очиститель в местах:

- где возможна низкая температура воздуха

- в условиях прямого солнечного освещения

- в условиях, где может быть сыро

= Не пытайтесь обрабатывать воду, температура которой

превышает 49°C.

= Для смягчителя/очистителя требуется скорость потока не менее

11 литров в минуту через впускной клапан.

= Максимальное допустимое давление воды для впускного клапана

составляет 8,6 бар. Если днем давление превышает 5,5 бар, ночью оно может превышать допустимый максимальный уровень. При необходимости используйте редукционный клапан.

= Система работоспособна только при электрическом питании

номиналом 24 В, 50/60 Гц. Не забудьте воспользоваться трансформатором; вставьте его в обычную розетку номиналом 230 В, 50 Гц, обязательно расположенную в сухом месте, заземленную, с должным предохранительным устройством от сверхтоков, таким как прерыватель или предохранительная пробка.

= Система не предназначена для обработки воды, которая

небезопасна согласно микробиологической оценке, либо воды, качество которой неизвестно, без соответствующей дезинфекции до или после обработки системой.

Директива Европейского Союза 2002/96/EC требует, чтобы любое электрическое или электронное оборудование утилизировалось в соответствии с обязательными положениями об утилизации электронного и электрического оборудования (WEEE). Данная директива или подобные ей законодательные акты действуют на территории всего государства, причем требования могут отличаться в зависимости от региона. Для правильной утилизации данного оборудования руководствуйтесь законодательными актами вашего государства и региона.

ТРЕБОВАНИЯ К УСТАНОВКЕ

= Установка должна выполняться специалистом, прошедшим

специальную подготовку.

= Перед началом установки убедитесь, что основная подача

воды отключена.

= Обязательно установите перепускной клапан или 3-клапанную

перепускную систему производства компании EcoWater Systems. Перепускной клапан позволяет, при необходимости, отключать

СОДЕРЖАНИЕ Страница

Указания по безопасности . . . . . . . . . . 44

Требования к установке . . . . . . . . . . . . 44

Схемы установки . . . . . . . . . . . . . . . . . 45

Программирование смягчителя/

очистителя . . . . . . . . . . . . . . . . . . . . 46-48

Добавление соли . . . . . . . . . . . . . . . . . 49

Очистка . . . . . . . . . . . . . . . . . . . . . . . . . 49

Устранение неисправностей . . . . . . . .49

подачу воды в смягчитель/очиститель для выполнения ремонта, при этом в водопроводных трубах вода остается.

= Для слива воды необходимо спускное отверстие.

Предпочтительно спускное отверстие в полу, рядом со смягчителем/очистителем EcoWater Systems. Также можно использовать водозаборную трубу, раковину для стирки и т.д.

= В сухом месте на расстоянии 2-х метров от смягчителя/

очистителя EcoWater Systems должна быть заземленная, непрерывно обеспечивающая питание электрическая розетка номиналом 230 В, 50 Гц.

= После завершения установки системы выполните проверку

давления с целью обнаружения возможных утечек.

= После завершения проверки давления выполните регенерацию

вручную.

EcoWater Systems Europe = www.ecowater-europe.com

Подробное руководство можно получить у местных дистрибьюторов или на региональном веб-сайте компании EcoWater.

Page 45

ECOWATER

S Y S T E M S

Схемы установки

Русский

ОСНОВНАЯ

ВОДОПРОВОДНАЯ

ТРУБА

ВПУСК

СMЯГЧИТЕЛЬ /

OЧИCTИТEЛЬ

BOДЫ

переливной

шланг

рассольного

резервуара

(не поднимать)

ФУНКЦИИ ПЕРЕПУСКНОГО КЛАПАНА

Перепускной клапан

EcoWater Systems

Вытяните НАРУЖУ

для ОБСЛУЖИВАНИЯ

ТИПИЧНАЯ УСТАНОВКE

ЖЕСТКАЯ ВОДА

электрическая

розетка 230 В, 50 Гц

трансформатор

ВЫПУСК

спускное

отверстие в полу

(обычная

эксплуатация)

(в комплекте)

шнур питания

от блока

управления

(2 м длиной)

перепускной клапан EcoWater Systems

ПРИМЕЧАНИЕ: Установочная плита и опора не изображены для ясности схемы

спускной шланг клапана (не поднимать выше, чем на 2,5 метра)

3-клапанная перепускная система

выпускной

клапан

СМЯГЧЕННАЯ

ВОДА

Закрепите спускной шланг

клапана проволокой или

веревкой в соответствующем

месте над спускным

отверстием в полу

воздушный зазор размером 4 см

перепускной

клапан

РИС. 1

впускной

клапан

УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ

РЕЗЬБОВОГО БАЙПАСНОГО КЛАПАНА

Зажимы

Гибкий шланг

Выпуск

Впуск

Смазанное уплотнительное кольцо круглого

сечения

перепускной клапан

РИС. 3A

УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ

БАЙПАСНОГО КЛАПАНА С

КЛИПСАМИ-ФИКСАТОРАМИ

Зажимы

Впуск

Смазанное

уплотнительное кольцо круглого

Выпуск

сечения

Гибкий шланг

Зажим

перепускной клапан

РИС. 3B

УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ

КОЛЕН-ПЕРЕХОДНИКОВ

Зажимы

Гибкий шланг

Вдавите ВНУТРЬ

для включения

ПЕРЕПУСКНОГО

КЛАПАНА

Регулятор смесителя – поворачивайте против часовой стрелки для увеличения жесткости обрабатываемой воды

РИС. 2A

из

смягчителя

= для ОБСЛУЖИВАНИЯ:

- откройте впускной и выпускной клапаны

- закройте перепускной клапан

для включения ПЕРЕПУСКНОГО КЛАПАНА:

- закройте впускной и выпускной клапаны

- откройте перепускной клапан

смягчитель

РИС. 2B

Выпуск

Впуск

Смазанное уплотнительное кольцо круглого

сечения

Коленапереходники

РИС. 3C

Page 46

ECOWATER

S Y S T E M S

Программирование смягчителя/очистителя

Русский

Дисплей

Кнопка ВЛЕВО

Кнопка

ВЫБОР

ПРОЦЕДУРА НАСТРОЙКИ

Когда блок подключается к питанию впервые, вы увидите напоминание о введении базовой информации по эксплуатации. После подтверждения или изменения каждой настройки нажимайте кнопку ВЫБОР (¡) для перехода к следующей:

1. ЯЗЫК Нажимайте кнопку

ВНИЗ (6) или ВВЕРХ (5), чтобы перейти к требуемому языку, затем нажмите кнопку ВЫБОР (¡).

2. ЕД.ИЗМ. В СИСТЕМЕ

Нажмите кнопку ВЫБОР (¡) для установки метрической системы, или с помощью кнопки ВВЕРХ (5) перейдите к пункту английских единиц измерения, и нажмите кнопку ВЫБОР (¡).

3. ТЕКУЩЕЕ ВРЕМЯ

Нажимайте кнопку ВНИЗ (6) или ВВЕРХ (5), чтобы установить текущее время. Чтобы значения менялись быстрее, удерживайте кнопку нажатой.

4. ЖЕСТКОСТЬ Нажимайте

кнопку ВВЕРХ (5) или ВНИЗ (6), чтобы установить требуемое значение жесткости воды.

5. УРОВЕНЬ СОЛИ

Нажимайте кнопку ВВЕРХ (5) или ВНИЗ (6), чтобы установить уровень соли в соответствии с наименьшим числом, отображаемым на маркировке над солью.

6. СОДЕРЖАНИЕ ЖЕЛЕЗА

Нажимайте кнопку ВВЕРХ (5) или ВНИЗ (6), чтобы установить содержание железа в воде.

После появления сообщения «Настройка завершена!» нажмите кнопку ВЫБОР ( и устройство перейдет в рабочий режим.

¡),

Кнопка ВВЕРХ

Кнопка

ВНИЗ

Кнопка

ВПРАВО

ОБЫЧНАЯ ЭКСПЛУАТАЦИЯ / ОКНА СОСТОЯНИЯ

В ходе обычной эксплуатации блока отображаются окна состояния в автоматической последовательности:

*Остаток воды перед следующей регенерацией.

ДРУГИЕ СООБЩЕНИЯ, ПРЕДУПРЕЖДЕНИЯ И НАПОМИНАНИЯ

Описанные выше окна состояния не будут отображаться при появлении следующих сообщений:

=Состояние регенерации (отображается в процессе

регенерации, с указанием положения клапана и оставшегося времени)

=Сигнал «добавьте соль» или «недостаточно соли»

указывает на необходимость добавления соли (страница 49) и повторной установки уровня соли (страница 47)

=Отображение окна установки Текущее время вместо

окон состояния указывает на необходимость установки времени (страница 48)

=Напоминание об обслуживании (обратитесь

к дистрибьютору)

=Обнаружена ошибка (обратитесь к дистрибьютору)

ГЛАВНОЕ МЕНЮ

В ходе обычной эксплуатации нажмите кнопку ВЫБОР (¡), чтобы отобразить Главное меню. В нем имеются следующие пункты:

=Регенерация

(см. страницу 47)

=Настройки соли

=Уровень соли (см. страницу 47) =Сигнал «недостаточно соли» =Тип соли (см. страницу 47)

=Основные настройки

=Текущее время (см. страницу 48) =Жесткость (см. страницу 48) =Содержание железа (см. страницу 48) =Время регенерации (см. страницу 47) =Чередующиеся окна

=Установки пользователя

=Язык (см. страницу 48) =Формат времени =Единицы объема =Единицы жесткости

=Единицы веса =Информация о системе =Дополнительные настройки

Page 47

ECOWATER

S Y S T E M S

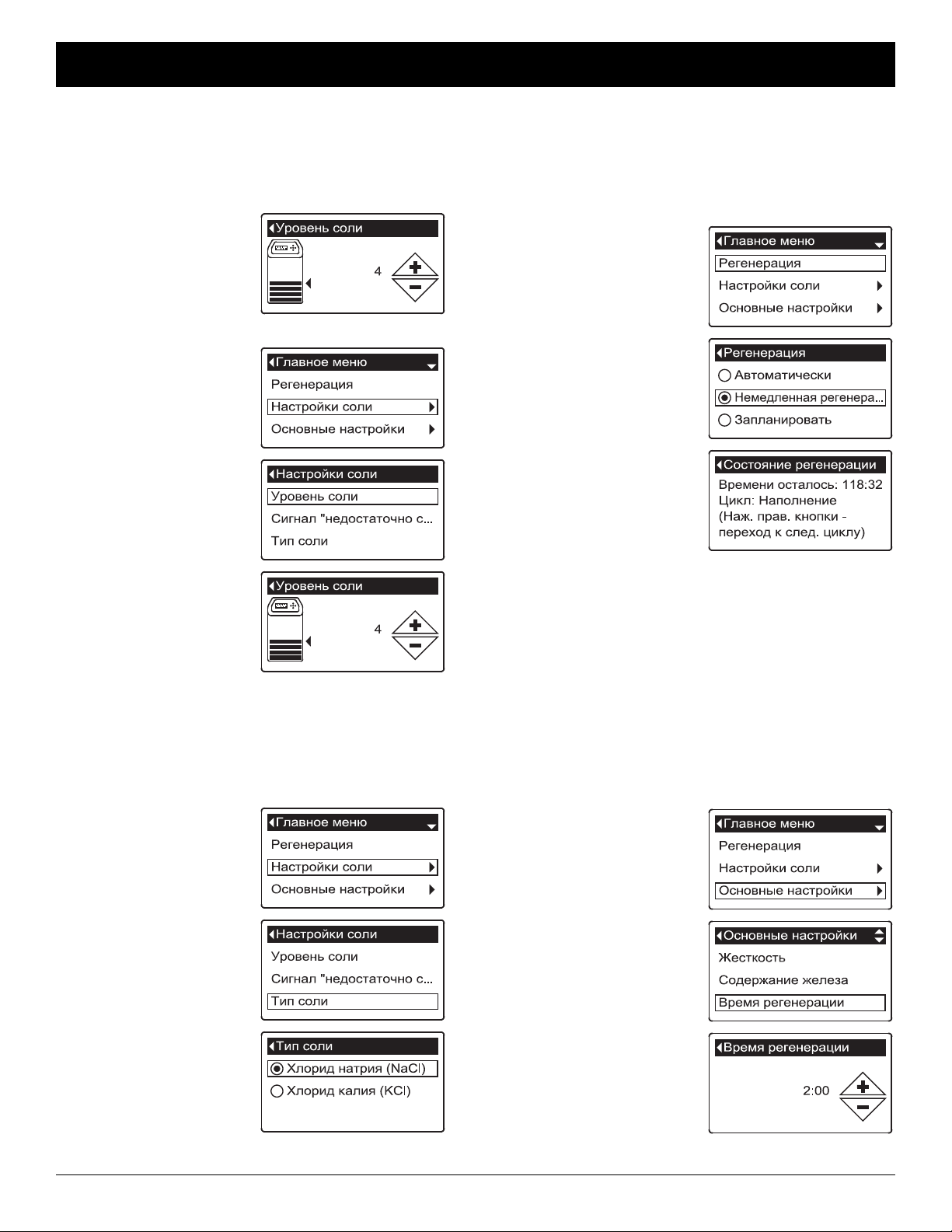

Программирование смягчителя/очистителя

Русский

НАСТРОЙКА УРОВНЯ СОЛИ

Выполните данную процедуру при добавлении соли в смягчитель/очиститель.

Для моделей ESM18CE+, ERM20CE+ и ESM25CE+

1. Откройте контейнер с

солью. Появится окно состояния уровня соли.

2. Добавьте соль и

выровняйте ее, затем взгляните на маркировку источника соли. Нажимайте кнопку ВВЕРХ ( для сопоставления с наименьшим отображаемым над солью числом.

3. Закройте контейнер

с солью.

5) или ВНИЗ (6)

Для всех других моделей

1. Нажмите кнопку ВЫБОР

¡), чтобы перейти в

(

Главное меню.

2. Перейдите в окно Настройки соли.

3. Перейдите в окно Уровень соли.

4. Добавьте и выровняйте

соль, затем взгляните

соли. Нажимайте кнопку ВВЕРХ ( для сопоставления с наименьшим отображаемым над солью числом.

5. Нажмите кнопку ВЫБОР ( (3) несколько раз для возвращения в окна состояния.

5) или ВНИЗ (6)

¡), затем нажмите кнопку ВЛЕВО

РЕГЕНЕРАЦИЯ ВРУЧНУЮ

Данную процедуру можно выполнить, чтобы обеспечить должную подачу смягченной воды, когда расход воды возрастает больше обычного. Например, если у вас живут гости, выход смягченной воды может уменьшиться до выполнения следующей автоматической регенерации. После выполнения регенерации вручную выход смягченной воды восстановится на 100%. После длительных периодов неиспользования воды (отпуск и т.д.) рекомендуется выполнить регенерацию.

1. Нажмите кнопку ВЫБОР

(

¡), чтобы перейти в

Главное меню.

2. Перейдите в окно Регенерация.

3. Перейдите к пункту Немедленная регенерация

и нажмите кнопку ВЫБОР (

¡), чтобы начать

выполнение регенерации немедленно. Окно состояния регенерации будет отображаться до окончания выполнения регенерации; чтобы вернуться в окна состояния, два раза нажмите кнопку ВЛЕВО (3).

Другие варианты выполнения регенерации:

=При выборе пункта Автоматически запланированная регенерация вручную отменяется (если ее выполнение еще не началось), а следующее выполнение регенерации определяется электронным блоком управления. =При выборе пункта Запланировать можно установить начало выполнения регенерации согласно текущему времени начала выполнения регенерации (см. ниже).

УСТАНОВКА ТИПА СОЛИ

По умолчанию установлена соль NaCl (хлорид натрия). При выборе соли KCl (хлорид калия) увеличивается ее потребление, а также время приготовления рассола и медленного промывания. Для изменения:

1. Нажмите кнопку ВЫБОР

¡), чтобы перейти

( в Главное меню.

2. Перейдите в окно Настройки соли.

3. Перейдите в окно Тип соли.

4. Нажимайте кнопку ВНИЗ

6) или ВВЕРХ (5),

( чтобы перейти к другому типу соли.

5. Нажмите кнопку ВЫБОР (

¡), затем нажмите кнопку ВЛЕВО (3) несколько

раз для возвращения в окна состояния.

УСТАНОВКА ВРЕМЕНИ НАЧАЛА

По умолчанию установлено время 02:00 (ночи). Для изменения:

1. Нажмите кнопку ВЫБОР

(¡), чтобы перейти в Главное меню.

2. Перейдите в окно Основные настройки.

3. Перейдите в окно Время регенерации.

4. Нажимайте кнопку ВНИЗ

(6) или ВВЕРХ (5), чтобы установить время начала регенерации. Чтобы значения менялись быстрее, удерживайте кнопку нажатой.

5. Нажмите кнопку ВЫБОР

¡), затем нажмите кнопку

( ВЛЕВО (3) несколько раз для возвращения в окна состояния.

Page 48

ECOWATER

S Y S T E M S

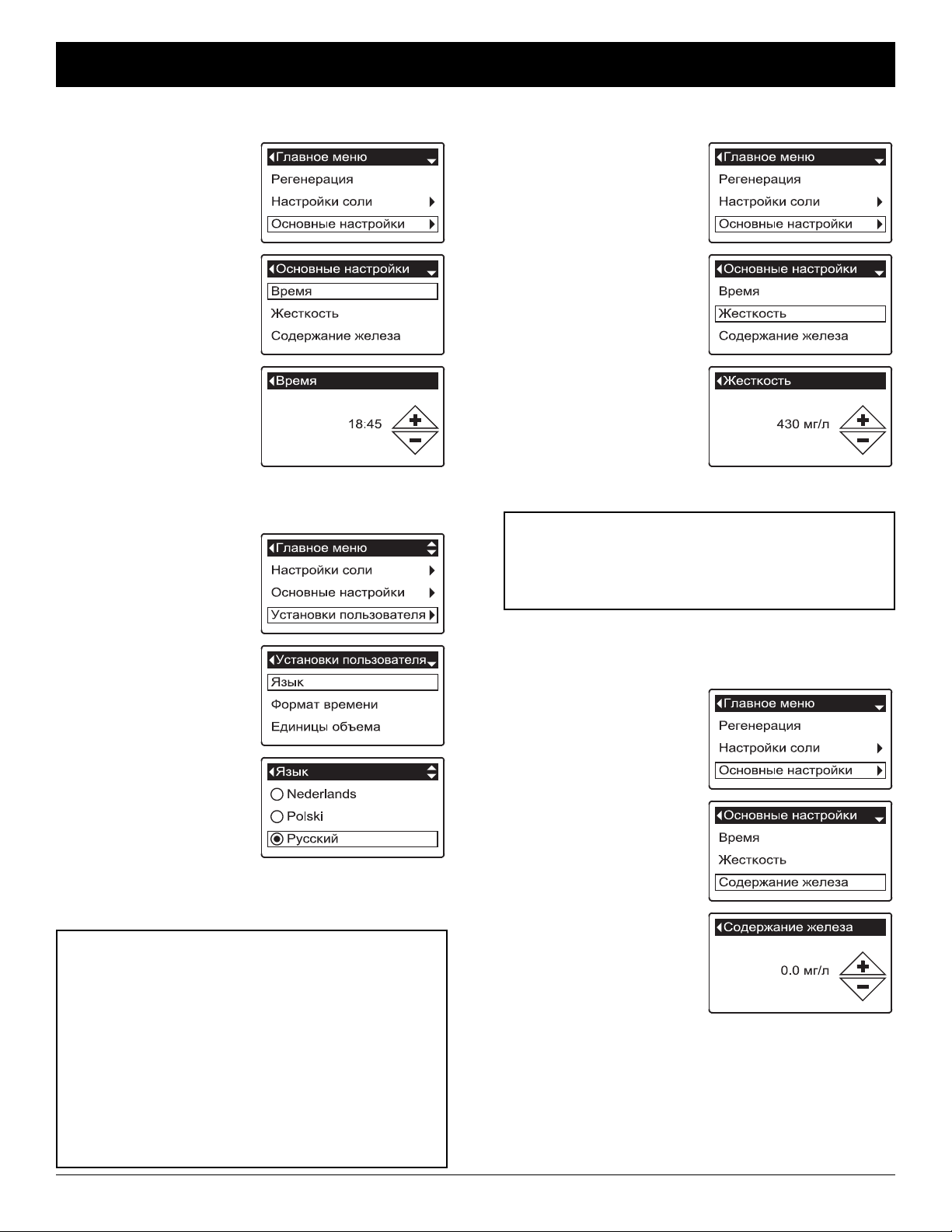

Программирование смягчителя/очистителя

Русский

УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ

Как правило, выполняется в ходе настройки.

Чтобы изменить время:

1. Нажмите кнопку ВЫБОР

¡), чтобы перейти в

(

Главное меню.

2. Перейдите в окно Основные настройки.

3. Перейдите в окно Текущее время.

4. Нажимайте кнопку ВНИЗ

(

6) или ВВЕРХ (5),

чтобы установить время. Чтобы значения менялись быстрее, удерживайте кнопку нажатой.

5. Нажмите кнопку ВЫБОР (

¡), затем нажмите кнопку

ВЛЕВО (3) несколько раз для возвращения в окна состояния.

УСТАНОВКА ЯЗЫКА

Как правило, выполняется в ходе настройки.

Для изменения:

1. Нажмите кнопку ВЫБОР (

¡), чтобы перейти

в Главное меню.

2. Перейдите в окно Установки пользователя.

3. Перейдите в окно Язык.

4. Нажимайте кнопку ВНИЗ

(

6) или ВВЕРХ (5), чтобы

перейти к требуемому языку. Доступны следующие пункты: английский, испанский, французский, итальянский, немецкий, нидерландский, польский, русский, венгерский, турецкий, литовский, греческий и румынский.

5. Нажмите кнопку ВЫБОР ( кнопку ВЛЕВО ( в окна состояния.

3) несколько раз для возвращения

УСТАНОВКА РОДНОГО ЯЗЫКА ПРИ

ОТОБРАЖЕНИИ ПУНКТОВ НА ДРУГОМ ЯЗЫКЕ:

Находясь в окнах состояния, нажмите кнопку ВЫБОР (¡). Нажмите кнопку ВНИЗ (6) три раза, затем два раза нажмите кнопку ВЫБОР (¡). Нажмите кнопку ВНИЗ (6) или ВВЕРХ (5), чтобы перейти к родному языку (см. список ниже), затем нажмите кнопку ВЫБОР (¡) два раза. Два раза нажмите кнопку ВЛЕВО (3), чтобы выйти из всех разделов меню.

Языки приведены в списке в следующем порядке: английский, испанский, французский, итальянский, немецкий, нидерландский, польский, русский, венгерский, турецкий, литовский, греческий, румынский.

¡) два раза, затем нажмите

УСТАНОВКА ЖЕСТКОСТИ

Как правило, выполняется в ходе настройки.

Для изменения:

1. Нажмите кнопку ВЫБОР

(¡), чтобы перейти в

Главное меню.

2. Перейдите в окно Основные настройки.

3. Перейдите в окно Жесткость.

4. Нажимайте кнопку

ВНИЗ (6) или ВВЕРХ (5), чтобы установить требуемую жесткость воды.

Преобразование: 1 гран = 1°dH

(немецкий градус жесткости)

10 промилле = 1°(французский градус жесткости)

5. Нажмите кнопку ВЫБОР

(¡), затем нажмите кнопку ВЛЕВО (3) несколько раз для возвращения в окна состояния.

ПРИМЕЧАНИЕ: Не увеличивайте значение жесткости,

чтобы компенсировать содержание железа в воде. Электронный блок управления автоматически выполняет компенсацию после установки уровня содержания железа (см. ниже).

УСТАНОВКА УРОВНЯ СОДЕРЖАНИЯ ЖЕЛЕЗА

Как правило, выполняется в ходе настройки.

Для изменения:

1. Нажмите кнопку ВЫБОР (

¡), чтобы перейти

в Главное меню.

2. Перейдите в окно Основные настройки.

3. Перейдите в окно Содержание железа.

4. Нажимайте кнопку ВНИЗ

(

6) или ВВЕРХ (5), чтобы

установить значение содержания железа в воде.

3 гран = 1 промилле железа в чистой воде

5. Нажмите кнопку ВЫБОР

¡), затем нажмите кнопку

( ВЛЕВО (3) несколько раз для возвращения в окна состояния.

Page 49

ECOWATER

S Y S T E M S

Информация по эксплуатации

Русский

ДОБАВЛЕНИЕ СОЛИ

Если в смягчителе/очистителе использована вся соль до ее добавления, будет производиться жесткая вода. Регулярно поднимайте крышку рассольного резервуара и проверяйте уровень соли.

При добавлении соли впервые убедитесь, что рассольный резервуар заполнен водой приблизительно на 10 см. Крышка источника соли обязательно должна быть на месте при добавлении соли. После добавления и выравнивания соли обязательно установите уровень соли на электронном блоке управления, как описано на странице 47.

ПРИМЕЧАНИЕ: В местах образования сырости лучше поддерживать уровень соли меньше половины контейнера и добавлять ее чаще.

РЕКОМЕНДУЕМАЯ СОЛЬ: Брикетированная, таблетированная, крупнозернистая соль и т.д., соль для водяных смягчителей с содержанием нерастворимых примесей менее 1%. Данный тип соли – это высокочистые кристаллы после испарения, иногда поставляемые в форме брикетов.

ХЛОРИД КАЛИЯ (KCl): Если выбран тип соли KCl: = Установите для пункта «Тип соли» на электронном блоке

управления значение «Хлорид калия (KCl)», как показано на странице 47.

= Размещайте только один пакет соли хлорида калия (KCl)

в смягчитель/очиститель при добавлении.

НЕРЕКОМЕНДУЕМАЯ СОЛЬ: Каменная соль с высоким содержанием примесей, цельная, гранулированная, пищевая, талая или соли для приготовления мороженого – не рекомендуются для использования.

УСТРАНЕНИЕ СОЛЯНОЙ КОРКИ

Иногда в рассольном резервуаре образуется твердый осадок или соляная «корка». Как правило, это вызвано высокой влажностью или использованием неправильного вида соли. При образовании корки между водой и солью появляется пустое пространство. В таком случае соль не будет растворяться в воде, слой ионита не будет регенерироваться, а производимая вода будет жесткой.

Корка может находиться под рыхлой солью. Для проверки воспользуйтесь ручкой от швабры или другим подобным инструментом, как показано на рисунке 4. Аккуратно протолкните инструмент вниз контейнера с солью. Если ощущается наличие твердого объекта, вероятнее всего, это – соляная корка. Осторожно надавите на корку в нескольких местах, чтобы разрыхлить ее. Не пытайтесь разрыхлить соляную корку ударами по контейнеру с солью.

3 - 5

см

Карандашная отметка

Протолкните инструмент к соляной корке, чтобы разрыхлить ее

РИС. 4

ИНСТРУКЦИИ ПО ОЧИСТКЕ

Меры по обеспечению чистоты смягчителя/очистителя EcoWater Systems предпринимаются по месту изготовления. Однако во время транспортировки, хранения, установки и эксплуатации в блок могут попасть бактерии. Поэтому при установке рекомендуется* выполнить очистку:

1. Снимите крышку с источника соли и влейте примерно 40 мл (2 – 3 столовых ложки) обычного бытового отбеливающего

раствора в источник соли смягчителя/очистителя. В продаже имеются отбеливающие растворы Clorox и другие наименования. Закройте крышку источника соли.

2. Запустите «Немедленную регенерацию» (см. страницу 47). При выполнении регенерации отбеливающий раствор начнет

поступать в систему смягчителя/очистителя.

*Рекомендовано Ассоциацией качественной воды (Water Quality Association). В некоторых случаях, в зависимости от подаваемой

воды, необходимо выполнять периодическую дезинфекцию блока EcoWater Systems.

Соль Мостик Пространство

Вода

ПРИМЕЧАНИЕ: Мы рекомендуем выполнять обслуживание смягчителя/очистителя ежегодно.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА ПРИЧИНА УСТРАНЕНИЕ

Не производится мягкая вода

Иногда производится жесткая вода

Отображается код ошибки

Отсутствует соль в контейнере для соли. Добавьте соль и запустите «Немедленную регенерацию». Образовалась соляная «корка». Разрыхлите соляную корку (см. выше) и запустите «Немедленную

Трансформатор не подключен к розетке, шнур питания не подключен к электронному блоку управления, предохранительная пробка перегорела, прерыватель отключен.

Перепускной клапан(ы) находится во включенном положении.

Спускной шланг клапана закупорен или зажат. На спускном шланге не должно быть скручиваний, острых

В ходе регенерации используется жесткая вода, проходящая через перепускной клапан в результате неправильных установок времени или времени регенерации.

Установлено слишком низкое значение жесткости.

В ходе регенерации смягчителя/очистителя использовалась горячая вода.

Неисправность проводки, переключателя, клапана, мотора или электронного блока управления.

регенерацию». Устраните причины отсутствия питания и выполните необходимую

корректировку. После возобновления подачи питания установите время, если на дисплее отображается окно «Текущее время» (см. страницу 48).

Переключите перепускной клапан(ы) в положение режима обслуживания.

загибов, и его нельзя поднимать слишком высоко. Проверьте отображаемое текущее время. Если оно указывается

неправильно, обратитесь к разделу «Установка текущего времени» на странице 48. Проверьте время регенерации, согласно инструкциям на странице 47.

Обратитесь к разделу «Установка жесткости» на странице 48, проверьте текущие настройки жесткости воды и увеличьте их при необходимости. Также при необходимости выполните проверку жесткости производимой воды.

Не допускайте использования горячей воды во время регенерации, так как нагреватель воды повторно наполняется жесткой водой.

Обратитесь к дистрибьютору по поводу обслуживания.

Page 50

INSTRUCŢIUNI

Română

Dedurizator/purificator de apă seria ESM/ERM

Modele de dedurizator

ESM9CE+, ESM11CE+,

ESM15CE+, ESM18CE+,

ESM25CE+ & ESM42HTE+

Modele de purificator

ERM10CE+ & ERM20CE+

ÎNDRUMĂRI PENTRU SIGURANŢĂ

= Înainte de a începe instalarea, citiţi manualul şi procuraţi

uneltele şi materialele necesare.

= Instalaţia trebuie să se conformeze codurilor locale pentru

instalaţiile de apă şi electrice.

= Utilizaţi numai aliaj de lipit şi flux fără plumb pentru toate

racordurile lipite.

= Manipulaţi cu grijă dedurizatorul/purificatorul. Nu-l răsturnaţi,

nu-l lăsaţi să cadă şi nu-l puneţi pe ieşituri ascuţite.

= Nu plasaţi dedurizatorul/purificatorul:

- unde pot surveni temperaturi de îngheţ.

- în bătaia soarelui.

- unde poate fi expus la intemperii.

= Nu încercaţi să trataţi apă de peste 49 °C. = Dedurizatorul/purificatorul necesită un debit minim de apă

de 11 litri pe minut la intrare.

= Presiunea maximă admisibilă a apei la intrare este de 8,6 bar.

Dacă presiunea este de peste 5,5 bar în timpul zilei, în timpul nopţii presiunea poate depăşi valoarea maximă. Utilizaţi un reductor de presiune dacă e necesar.

= Acest sistem funcţionează numai cu curent de 24 volţi,

50/60 Hz. Aveţi grijă să utilizaţi transformatorul şi să-l branşaţi la o priză normală de 230 V, 50 Hz într-un loc uscat, împământată şi protejată corespunzător de un dispozitiv pentru supracurent precum un disjunctor sau o siguranţă.

= Acest sistem nu este destinat tratării apei nesigure

microbiologic sau de calitate necunoscută fără o dezinfecţie adecvată înainte de sau după sistem.

Directiva Europeană 2002/96/CE cere ca toate echipamentele electrice şi electronice să fie dezafectate în conformitate cu cerinţele pentru deşeurile de echipamente electrice şi electronice (WEEE). Această directivă sau legi similare sunt în vigoare la nivel naţional şi pot varia de la o regiune la alta. Consultaţi reglementările naţionale şi locale pentru a dezafecta corespunzător echipamentul.

CERINŢE PENTRU INSTALARE

= Instalarea trebuie executată numai de un profesionist calificat. = Asiguraţi-vă că sursa principală de alimentare cu apă este

închisă înainte de a începe instalarea.

= Instalaţi întotdeauna un ventil de ocolire EcoWater Systems

sau un sistem de ocolire cu 3 ventile. Ventilele de ocolire permit oprirea alimentării cu apă a dedurizatorului/purificatorului pentru reparaţii, dacă e cazul,

CUPRINS Pagina

Îndrumări pentru siguranţă . . . . . . . . . . . 50

Cerinţe pentru instalare . . . . . . . . . . . . . 50

Exemple de instalaţii . . . . . . . . . . . . . . . 51

Programarea dedurizatorului/

purificatorului . . . . . . . . . . . . . . . . . . 52-54

Adăugarea sării . . . . . . . . . . . . . . . . . . . 55

Igienizarea . . . . . . . . . . . . . . . . . . . . . . . 55

Depanarea . . . . . . . . . . . . . . . . . . . . . . .55

lăsând totuşi apă în conductele din locuinţă.

= Este necesar un dren pentru golirea apei de regenerare.

Este de preferat un sifon de pardoseală în apropierea dedurizatorului/purificatorului EcoWater Systems. Alte opţiuni pot fi o cadă de spălătorie, o coloană verticală, etc.

= Este nevoie de o priză de 230 V, 50 Hz, împământată,

aflată continuu sub tensiune, într-un loc uscat la cel mult 2 metri de dedurizatorul/purificatorul EcoWater Systems.

= După finalizarea instalării sistemului, efectuaţi o probă

de presiune pentru a detecta orice scăpare.

= După finalizarea probei de presiune, efectuaţi o

regenerare manuală.

EcoWater Systems Europe = www.ecowater-europe.com

Un manual detaliat poate fi obţinut de la distribuitorul local sau de pe pagina web EcoWater din ţara dvs.

Page 51

ECOWATER

S Y S T E M S

Exemple de instalaţii

Română

APĂ

DURĂ

INTRARE

DEDURIZATOR /

PURIFICATOR

DE APĂ

TIPIC INSTALAREA

CONDUCTA PRINCIPALĂ DE APĂ

priză electrică

de 230 V,

50 Hz

transformator

(inclus)

IEŞIRE

cordon de alimentare

la controler

(2 m lungime)

ventil de ocolire EcoWater Systems

NOTĂ: Placă de faţadă şi suportul

nu sunt prezentate pentru claritatea desenului

furtun de evacuare al ventilului (nu-l ridicaţi mai mult de 2,5 metri)

APĂ

DEDURIZATĂ

MONTAJ UTILIZAND VANA VENTIL

DE OCOLIRE TIP CU FILET

Cleme

Ţeavă sau furtun flexibil

Ieşire

Intrare

Garnitură

inelară

lubrifiată

Ventil de ocolire

FIG. 3A

MONTAJ UTILIZAND VANA VENTIL

DE OCOLIRE TIP CU CLEME RAPIDE

Cleme Ţeavă sau

Ieşire

furtun flexibil

Clemă

furtun de preaplin

al rezervorului

de saramură

(nu ridicaţi)

Ventil de ocolire

EcoWater Systems

Trageţi AFARĂ

pentru SERVICIU

(funcţionare

normală)

Împingeţi

ÎNĂUNTRU

pentru OCOLIRE

Buton de reglare a amestecului - rotiţi în sens opus acelor de ceasornic pentru a mări duritatea apei tratate.

Legaţi sau fixaţi cu sârmă

sifonului de pardoseală

sifon de

pardoseală

OPŢIUNI DE OCOLIRE

Ocolire cu 3 ventile

ventil

de ieşire

de la

dedurizator

= pentru SERVICIU:

- deschideţi ventilele de intrare şi ieşire

- închideţi ventilul de ocolire

= pentru OCOLIRE:

- închideţi ventilele de intrare şi ieşire

- deschideţi ventilul de ocolire

FIG. 2A

furtunul ventilului de

evacuare deasupra

interval de aer de 4 cm

ventil

de ocolire

FIG. 2B

FIG. 1

ventil

de intrare

spre

dedurizator

Intrare

Garnitură

lubrifiată

Intrare

inelară

MONTAJ UTILIZAND

ADAPTOARE TIP COT

Cleme

Ieşire

Garnitură

inelară

lubrifiată

Ventil de ocolire

FIG. 3B

Ţeavă sau furtun flexibil

Adaptoare tip cot

FIG. 3C

Page 52

ECOWATER

S Y S T E M S

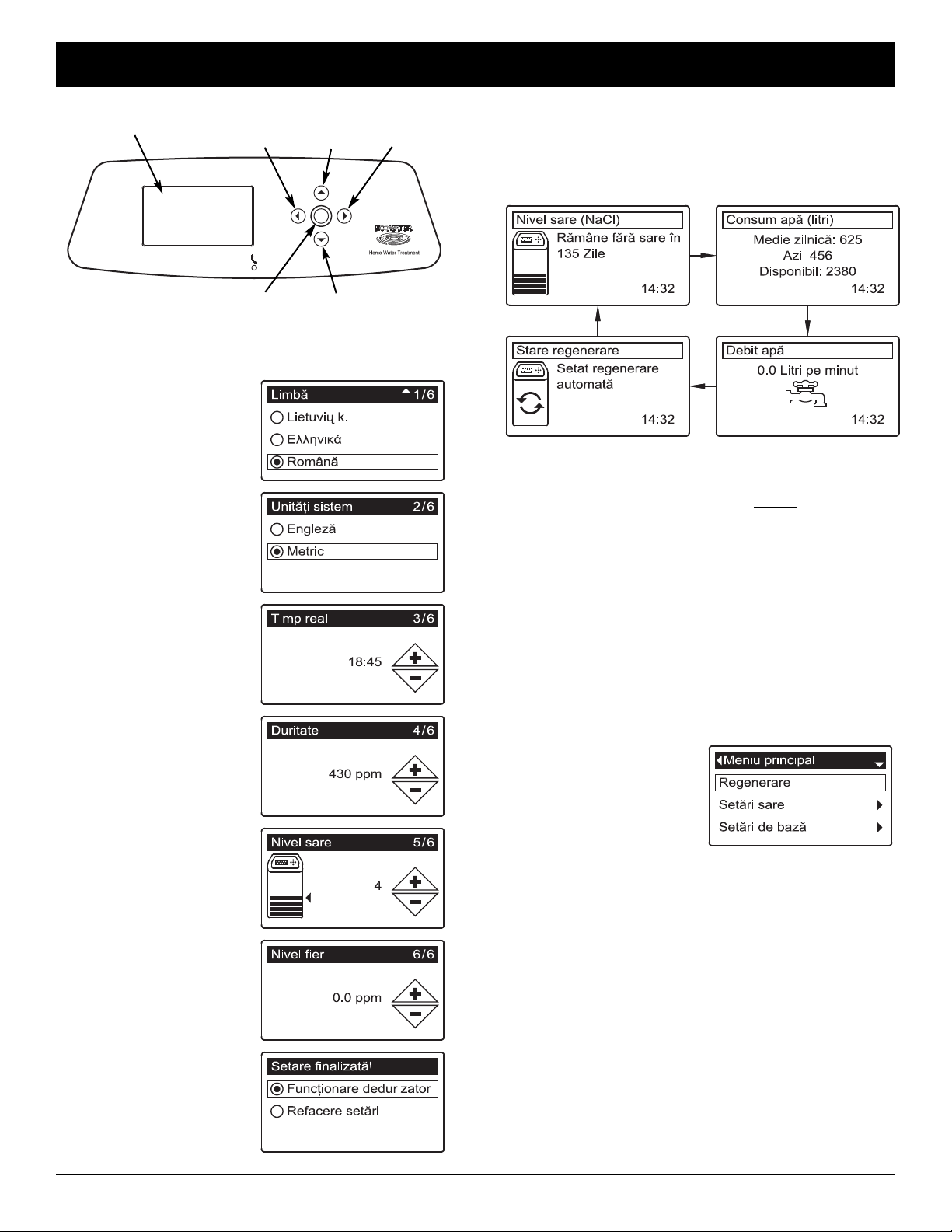

Programarea dedurizatorului/purificatorului

Română

Afişaj

Buton

STÂNGA

Buton

SELECTARE

PROCEDURA DE SETARE

Când unitatea este branşată pentru prima dată, vi se va cere să introduceţi informaţiile de exploatare de bază.

După confirmarea sau schimbarea fiecărei setări, apăsaţi butonul SELECTARE (¡) pentru a continua:

1. LIMBĂ Apăsaţi butoanele

JOS (6) sau SUS (5) pentru a merge la limba dorită, apoi apăsaţi SELECTARE (¡).

2. UNITĂŢI SISTEM

Apăsaţi SELECTARE (¡) pentru metric sau utilizaţi butonul SUS (5) pentru a merge la unităţi engleze şi apăsaţi SELECTARE (¡).

3. TIMP REAL Apăsaţi

butoanele JOS (6) sau SUS (5) pentru a seta timpul real. Ţineţi apăsat butonul pentru a merge mai repede.

4. DURITATE Apăsaţi

butoanele SUS (5) sau JOS (6) pentru a seta valoarea durităţii apei.

5. NIVEL SARE Apăsaţi

butoanele SUS (5) sau JOS (6) pentru a seta nivelul de sare ca să se potrivească celui mai mic număr vizibil pe emblemă deasupra sării.

6. NIVEL FIER Apăsaţi

butoanele SUS (5) sau JOS (6) pentru a seta valoarea fierului în apă.

Când apare „Setare finalizată!“, apăsaţi SELECTARE (¡). şi unitatea începe să funcţioneze normal.

Buton

SUS

Buton JOS

Buton

DREAPTA

ECRANE DE FUNCŢIONARE NORMALĂ / DE STARE

În timpul funcţionării normale, unitatea afişează ecrane de stare în secvenţă automată:

*Apă rămasă înainte de următoarea regenerare.

ALTE MESAJE, ALERTE ŞI AVERTIZĂRI

Ecranele de stare descrise mai sus nu vor fi afişate când este afişat unul din următoarele:

=Stare regenerare (afişat în timpul regenerării,

indicând poziţia ventilului şi timpul rămas)

=Adăugare sare sau Fără sare indică necesitatea

adăugării sării (pagina 55) şi resetării nivelului de sare (pagina 53)

=Ecranul de setare a timpului real în loc de

ecranele de stare indică necesitatea setării timpului (pagina 54)

=Avertizare service (Luaţi legătura cu distribuitorul) =Eroare detectată (Luaţi legătura cu distribuitorul)

MENIUL PRINCIPAL

În timpul funcţionării normale, apăsaţi SELECTARE (¡) pentru a se afişa Meniul principal. Acesta conduce

la următoarele:

=Regenerare (vezi pagina 53) =Setări sare

=Nivel sare (vezi pagina 53) =Alarmă nivel scăzut de sare =Tip sare (vezi pagina 53)

=Setări de bază

=Timp real (vezi pagina 54) =Duritate (vezi pagina 54) =Nivel fier (vezi pagina 54) =Oră regenerare (vezi pagina 53) =Rotire ecrane

=Preferinţe utilizator

=Limba (vezi pagina 54) =Mod de afişare timp =Unităţi de volum =Unităţi duritate

=Unităţi greutate =Informaţii sistem =Programare avansată

Page 53

ECOWATER

S Y S T E M S

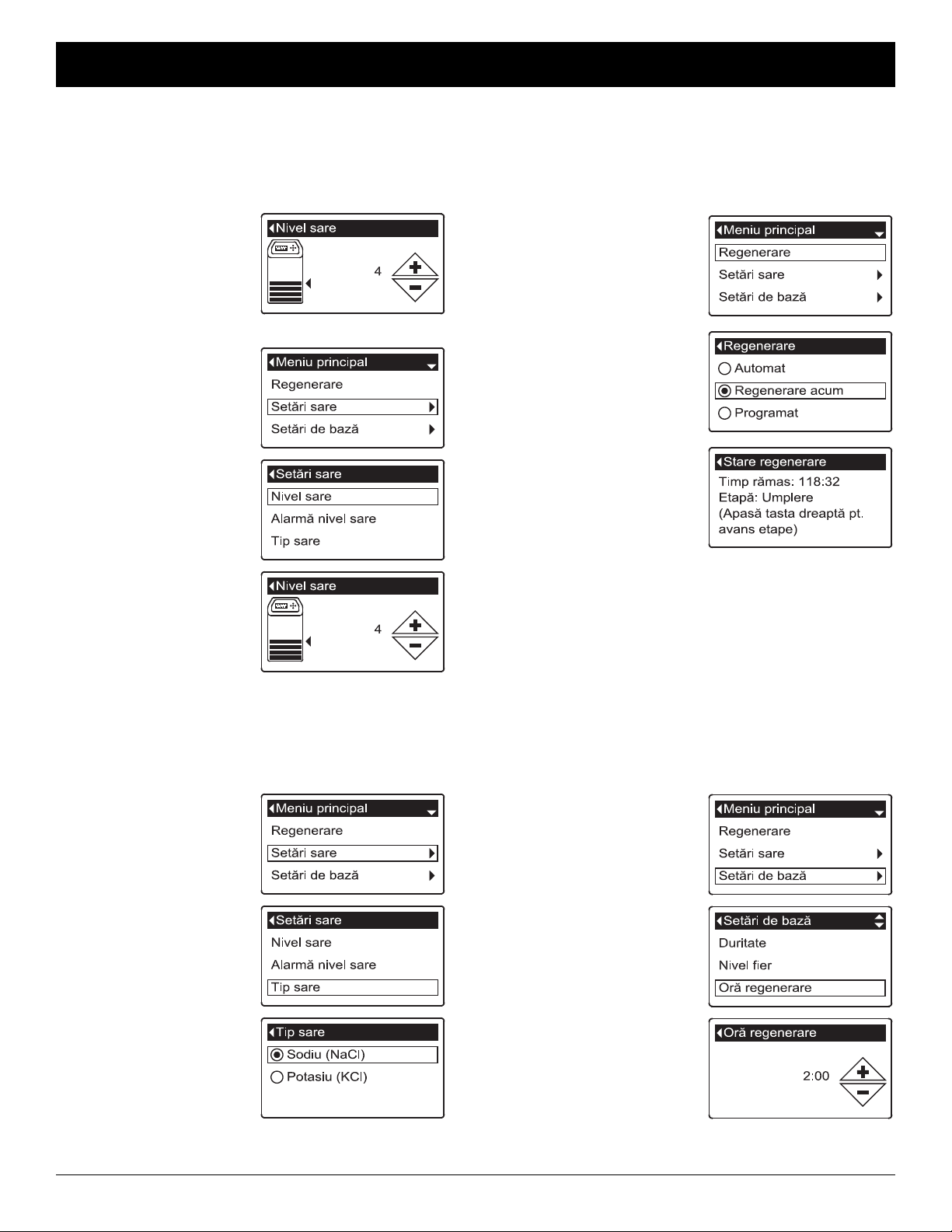

Programarea dedurizatorului/purificatorului

Română

SETAREA NIVELULUI DE SARE

Faceţi acest lucru când adăugaţi sare la dedurizator/purificator.

Pentru ESM18CE+, ERM20CE+ & ESM25CE+

1. Deschideţi capacul sării.

Apare ecranul Nivel sare.

2. Adăugaţi şi aduceţi la

nivel sarea, apoi observaţi emblema de pe bazinul de saramură. Apăsaţi SUS (5) sau JOS (6) pentru potrivirea cu cel mai mic număr vizibil deasupra sării.

3. Închideţi capacul sării.

Pentru toate celelalte modele

1. Apăsaţi SELECTARE

(¡) pentru a merge la

Meniu principal.

2. Mergeţi la ecranul Setări sare .

Mergeţi la ecranul

Nivel sare.

4. Adăugaţi şi aduceţi

la nivel sarea, apoi observaţi emblema de pe bazinul de saramură. Apăsaţi SUS (5) sau JOS (6) pentru potrivirea cu cel mai mic număr vizibil deasupra sării.

5. Apăsaţi SELECTARE (¡), apoi apăsaţi STÂNGA (3) de mai multe ori pentru a reveni la ecranele de stare.

REGENERAREA MANUALĂ

Aceasta poate fi efectuată pentru asigura o alimentare adecvată cu apă dedurizată în perioade de consum neobişnuit de mare de apă. De exemplu, dacă aveţi musafiri puteţi epuiza capacitatea de apă dedurizată înainte de următoarea regenerare automată. Regenerarea manuală va restabili la 100% capacitatea de apă dedurizată după finalizare. După perioade lungi de neconsumare de apă (vacanţe, etc.) se recomandă începerea unei regenerări.

1. Apăsaţi SELECTARE

(¡) pentru a merge la Meniu principal.

2. Mergeţi la ecranul Regenerare .

3. Mergeţi la Regenerare acum şi apăsaţi

SELECTARE (¡) pentru a începe imediat o regenerare. Ecranul Stare regenerare apare până la finalizarea regenerării sau apăsaţi STÂNGA (3) de două ori pentru a reveni la ecranele de stare.

Alte opţiuni de regenerare:

=Automat anulează o regenerare programată manual

(dacă nu a început deja) şi lasă controlului electronic al sistemului să determine când să regenereze data următoare.

=Programat stabileşte începerea unei regenerări la o

oră prestabilită de începere a regenerării (vezi mai jos).

SETAREA TIPULUI DE SARE

Implicită este NaCl (clorură de sodiu). Selectarea KCl (clorură de potasiu) măreşte timpii de umplere şi de spălare saramură/lentă. Pentru a modifica:

1. Apăsaţi SELECTARE

(¡) pentru a merge la Meniu principal.

2. Mergeţi la ecranul

Setări sare.

3. Mergeţi la ecranul

Tip sare.

4. Apăsaţi JOS (6) sau SUS (5) pentru a trece la alt tip de sare.

5. Apăsaţi SELECTARE (¡), apoi apăsaţi STÂNGA (3) de mai multe ori pentru a reveni la ecranele de stare.

STABILIREA OREI DE ÎNCEPERE A REGENERĂRII

Implicit este 02:00 (2:00 a.m.). Pentru a modifica:

1. Apăsaţi SELECTARE

(¡) pentru a merge la Meniu principal.

2. Mergeţi la ecranul Setări de bază.

3. Mergeţi la ecranul Oră regenerare.

4. Apăsaţi JOS (6) sau

SUS (5) pentru a seta ora de începere a regenerării. Ţineţi apăsat butonul pentru a merge mai repede.

5. Apăsaţi SELECTARE (¡), apoi apăsaţi STÂNGA (3) de mai multe ori pentru a reveni la ecranele de stare.

Page 54

ECOWATER

S Y S T E M S

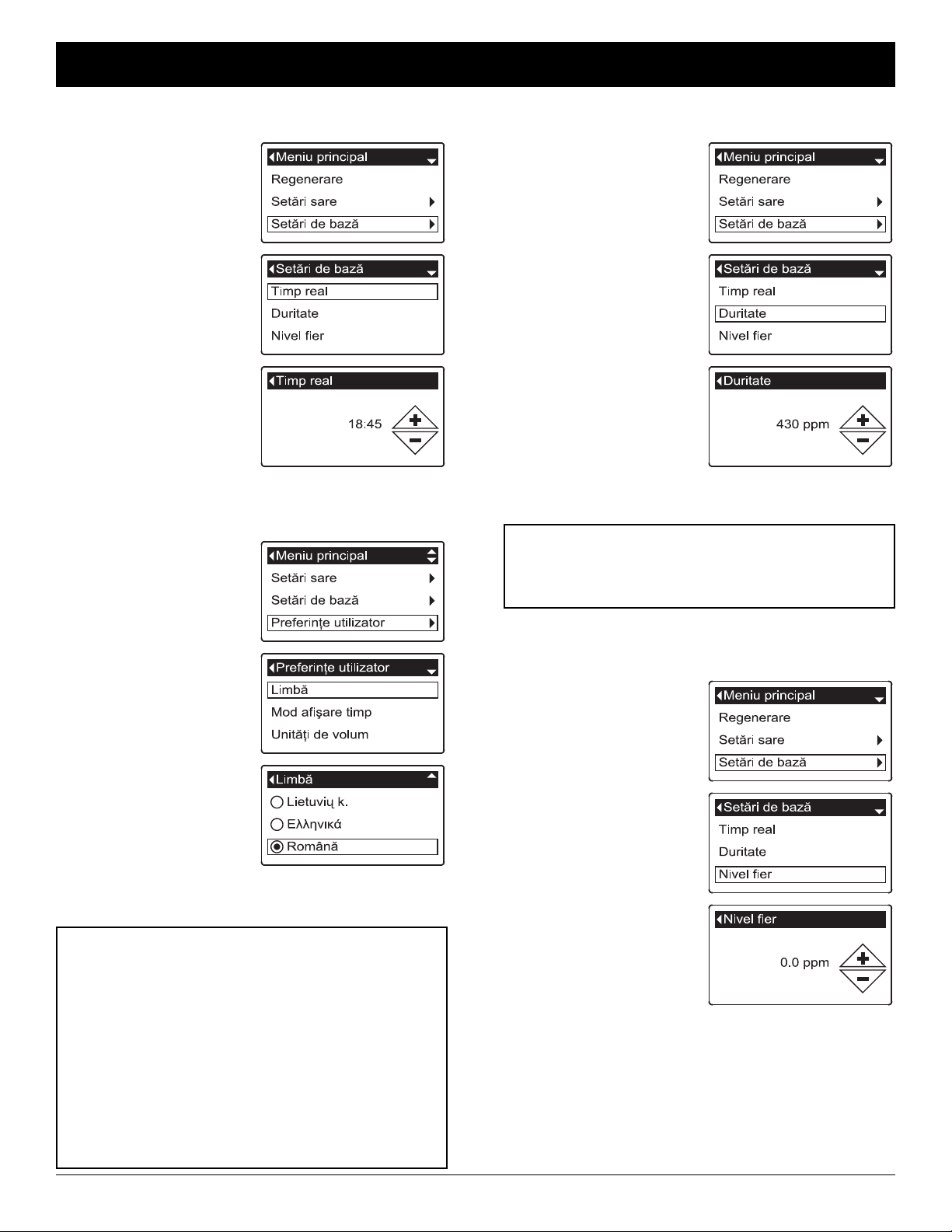

Programarea dedurizatorului/purificatorului

Română

SETAREA TIMPULUI REAL

În mod normal se efectuează în timpul setării. Pentru a modifica:

1. Apăsaţi SELECTARE

(¡) pentru a merge la Meniu principal.

2. Mergeţi la ecranul Setări de bază.

3. Mergeţi la ecranul Timp real.

4. Apăsaţi JOS (6) sau

SUS (5) pentru a seta timpul real. Ţineţi apăsat butonul pentru a merge mai repede.

5. Apăsaţi SELECTARE (¡), apoi apăsaţi STÂNGA (3) de mai multe ori pentru a reveni la ecranele de stare.

SETAREA LIMBII

În mod normal se efectuează în timpul setării.

Pentru a modifica:

1. Apăsaţi SELECTARE (¡) pentru a merge la Meniu principal.

2. Mergeţi la ecranul Preferinţe utilizator.

3. Mergeţi la ecranul Limbă.

4. Apăsaţi JOS (6) sau SUS

(5) pentru a trece la limba dorită. Opţiunile sunt: Engleză, spaniolă, franceză, italiană, germană, olandeză, poloneză, rusă, maghiară, turcă, lituaniană, greacă sau română.

5. Apăsaţi SELECTARE (¡) de două ori, apoi apăsaţi STÂNGA (3) de mai multe ori pentru a reveni la ecranele de stare.

PENTRU RESETAREA LA LIMBA DVS. DACĂ ESTE AFIŞATĂ O ALTĂ LIMBĂ:

Din ecranele de stare, apăsaţi SELECTARE (¡). Apăsaţi butonul JOS (6) de trei ori, apoi apăsaţi SELECTARE (¡) de două ori. Apăsaţi JOS (6) sau SUS (5) pentru a trece la limba dvs. (vezi lista de mai jos), apoi apăsaţi SELECTARE (¡) de două ori. Apăsaţi STÂNGA (3) de două ori pentru a ieşi din toate meniurile.

Limbile sunt listate în această ordine: Engleză, spaniolă, franceză, italiană, germană, olandeză, poloneză, rusă, maghiară, turcă, lituaniană, greacă, română.

SETAREA DURITĂŢII

În mod normal se efectuează în timpul setării.

Pentru a modifica:

1. Apăsaţi SELECTARE

(¡) pentru a merge la

Meniu principal.

2. Mergeţi la ecranul Setări de bază.

3. Mergeţi la ecranul Duritate.

4. Apăsaţi JOS (6) sau

SUS (5) pentru a seta duritatea apei.

Conversii:

1 grain = 1°dH 10 ppm = 1°f

5. Apăsaţi SELECTARE (¡), apoi apăsaţi STÂNGA (3) de mai multe ori pentru a reveni la ecranele de stare.

NOTĂ: Nu măriţi setarea durităţii pentru a compensa

fierul din apă. Controlul electronic compensează automat după ce setaţi nivelul fierului (vezi mai jos).

SETAREA NIVELULUI DE FIER

În mod normal se efectuează în timpul setării. Pentru a modifica:

1. Apăsaţi SELECTARE (¡) pentru a merge la Meniu principal.

2. Mergeţi la ecranul Setări de bază.

3. Mergeţi la ecranul Nivel fier.

4. Apăsaţi JOS (6) sau

SUS (5) pentru a seta valoarea fierului în apă.

3 grain = 1 ppm de fier în apă curată

5. Apăsaţi SELECTARE (¡), apoi apăsaţi STÂNGA (3) de mai

multe ori pentru a reveni la ecranele de stare.

Page 55

ECOWATER

S Y S T E M S

Informaţii de exploatare

Română

ADĂUGAREA SĂRII

Dacă dedurizatorul/purificatorul utilizează toată sarea înainte de a fi adăugată mai multă, va rezulta apă dură. Ridicaţi capacul rezervorului de saramură şi controlaţi frecvent nivelul de sare.

Dacă adăugaţi sare pentru prima dată, aveţi grijă să existe circa 10 cm de apă în rezervorul de saramură. Aveţi grijă ca atunci când adăugaţi sarea, capacul bazinului de saramură să fie pus. După adăugarea şi uniformizarea sării, setaţi întotdeauna nivelul de sare pe controlerul electronic, aşa cum se descrie la pagina 53.

NOTĂ: În zone umede cel mai bine este să se menţină nivelul de sare la mai puţin de jumătate şi să se adauge sare mai des.

SARE RECOMANDATĂ: Sare de dedurizare a apei sub formă de cuburi, granule, rugoasă în vrac, etc. cu mai puţin de 1% impurităţi insolubile. Acest tip de sare este pe bază de cristale din evaporare, de mare puritate, uneori sub formă de brichete.

CLORURA DE POTASIU (KCl): Dacă alegeţi sarea KCl:

= Setaţi „Tip sare“ pe comanda electronică la „KCl“,

aşa cum este prezentat la pagina 53.

= Plasaţi numai o pungă de clorură de potasiu (KCl)

o dată în dedurizatorul/purificatorul dvs.

SARE NERECOMANDATĂ: Sarea gemă cu conţinut ridicat de impurităţi, în blocuri, granulată, de masă, pentru topirea gheţii, sau sărurile pentru prepararea îngheţatei, etc. nu sunt recomandate.

SPARGEREA UNUI POD DE SARE

În rezervorul de saramură se formează uneori o crustă dură sau „pod de sare“. Acest fenomen este cauzat de obicei de umiditatea ridicată sau de tipul incorect de sare. Când se întâmplă acest lucru, apare un spaţiu gol între apă şi sare. Apoi sarea nu se va dizolva în apă, stratul de răşină nu se va regenera, şi va rezulta apă dură.

Un pod poate fi sub sarea afânată. Utilizaţi o coadă de mătură sau o unealtă similară pentru controla, aşa cum este prezentat în figura 4. Împingeţi-o cu grijă drept în jos în sare. Dacă se simte un obiect dur, este cel mai probabil un pod de sare. Împingeţi cu grijă în pod în mai multe locuri pentru a-l sparge. Nu încercaţi să spargeţi podul de sare prin lovirea rezervorului de sare.

Împingeţi unealta în podul de sare pentru a sparge

3 - 5

Semn

de creion

Sare Pod Spaţiu

Apă

FIG. 4

INSTRUCŢIUNI DE IGIENIZARE

Fabrica se îngrijeşte de menţinerea igienică a dedurizatorului/purificatorului EcoWater Systems. Totuşi, în timpul transportului, depozitării, instalării şi exploatării, în unitate pot pătrunde bacterii. Din acest motiv, se propune* igienizarea la instalare:

1.Scoateţi capacul bazinului de saramură şi turnaţi circa 40 ml (2 la 3 linguri) de clorură de var obişnuită de gospodărie în bazinul de saramură al dedurizatorului/purificatorului. Clorox şi alte mărci de clorură de var sunt disponibile imediat. Puneţi la loc capacul bazinului de saramură.

2.Iniţiaţi o „Regenerare acum“ (vezi pagina 53). Această regenerare trage clorura de var în şi prin dedurizator/purificator

*Recomandată de Asociaţia pentru Calitatea Apei. La unele surse de apă, unitatea EcoWater Systems poate necesita o dezinfectare periodică.

NOTĂ: Recomandăm să efectuaţi anual revizia dedurizatorului/purificatorului.

GHID DE DEPANARE

PROBLEMĂ CAUZĂ REMEDIERE

Lipsă apă dedurizată

Apă dură uneori

Cod de eroare afişat

Nu este sare în rezervorul de depozitare. Adăugaţi sare şi apoi iniţiaţi o „Regenerare acum“. Sarea a făcut „pod“. Spargeţi podul de sare (vezi mai sus) şi iniţiaţi o „Regenerare acum“. Transformatorul debranşat, firele cablului

de alimentare deconectate de placa electronică de comandă, siguranţa arsă, disjunctorul oprit. Ventil(e) de ocolire în poziţie de ocolire. Treceţi ventilul (ventilele) de ocolire în poziţia de serviciu.

Furtunul de evacuare a ventilului înfundat sau gâtuit.

În timpul regenerării este utilizată apă dură baipasată, din cauza setărilor incorecte ale timpului real sau orei de regenerare. Setarea cifrei de duritate este prea mică. În legătură cu „Setarea durităţii“ de la pagina 54, controlaţi setarea

La regenerarea dedurizatorului/ purificatorului este utilizată apă fierbinte.

Defecţiune la instalaţia electrică, comutatorul de poziţie, ventil, motor sau panoul electronic de comandă.

Controlaţi pentru pierderea alimentării datorită oricărora din acestea şi remediaţi. Când alimentarea este restabilită, setaţi timpul dacă afişajul prezintă ecranul „Timp real“ (vezi pagina 54).

Furtunul de evacuare nu trebuie să aibă bucle, curburi cu raze mici sau să fie ridicat prea sus.

Verificaţi timpul real afişat. Dacă nu este corect, consultaţi „Setarea timpului real“ de la pagina 54. Verificaţi ora de regenerare, aşa cum este descris la pagina 53.

curentă de duritate şi măriţi dacă e necesar. Testaţi duritatea apei de alimentare, dacă este necesar.

Evitaţi utilizarea apei fierbinţi în timpul regenerării, deoarece încălzitorul de apă se reumple cu apă dură.

Contactaţi distribuitorul pentru service.

Page 56

EcoWater Systems Benelux = www.ecowaterbenelux.com

EcoWater Systems France = www.ecowater.fr

EcoWater Systems Germany = www.ecowater.de

EcoWater Systems Italy = www.ecowater-systems.it

EcoWater Systems Poland = www.epuro.pl

EcoWater Systems Romania = www.ecowater.ro

EcoWater Systems UK = www.ecowater.co.uk
