Congratulations on the purchase of your ECOVACS Robotics WINBOT!
We hope it brings you many years of satisfaction. We trust the purchase of your
new robot will help keep your home clean and provide you more quality time to
do other things.
Live Smart. Enjoy Life.

Should you encounter situations that have not been properly addressed in
this Instruction Manual, please contact our Customer Service Center where a

technician can address your specic problem or question.

For more information, please visit the ECOVACS ofcial website: www.ecovacs.com

The company reserves the right to make technological and/or design changes
to this product for continuous improvement.

Thank you for choosing WINBOT!

1. Important Safety Instructions.......................................................................2

2. Package Contents and Technical Specications.......................................4

2.1 Package Contents.....................................................................................4

2.2 Specications............................................................................................4

2.3 Product Diagram........................................................................................5

3. Operating the Robot......................................................................................6

3.1 Notes Before Cleaning .............................................................................6

3.2 Attach the Cleaning Pad ...........................................................................7

3.3 Assemble the Power Adapter.....................................................................7

3.4 Install the Safety Tether.............................................................................7

3.5 Place the Safety Pod ................................................................................9

3.6 Spray Cleaning Solution............................................................................9

3.7 Start.........................................................................................................10

3.8 Pause......................................................................................................11

3.9 Stop.........................................................................................................12

4. Maintenance.................................................................................................13

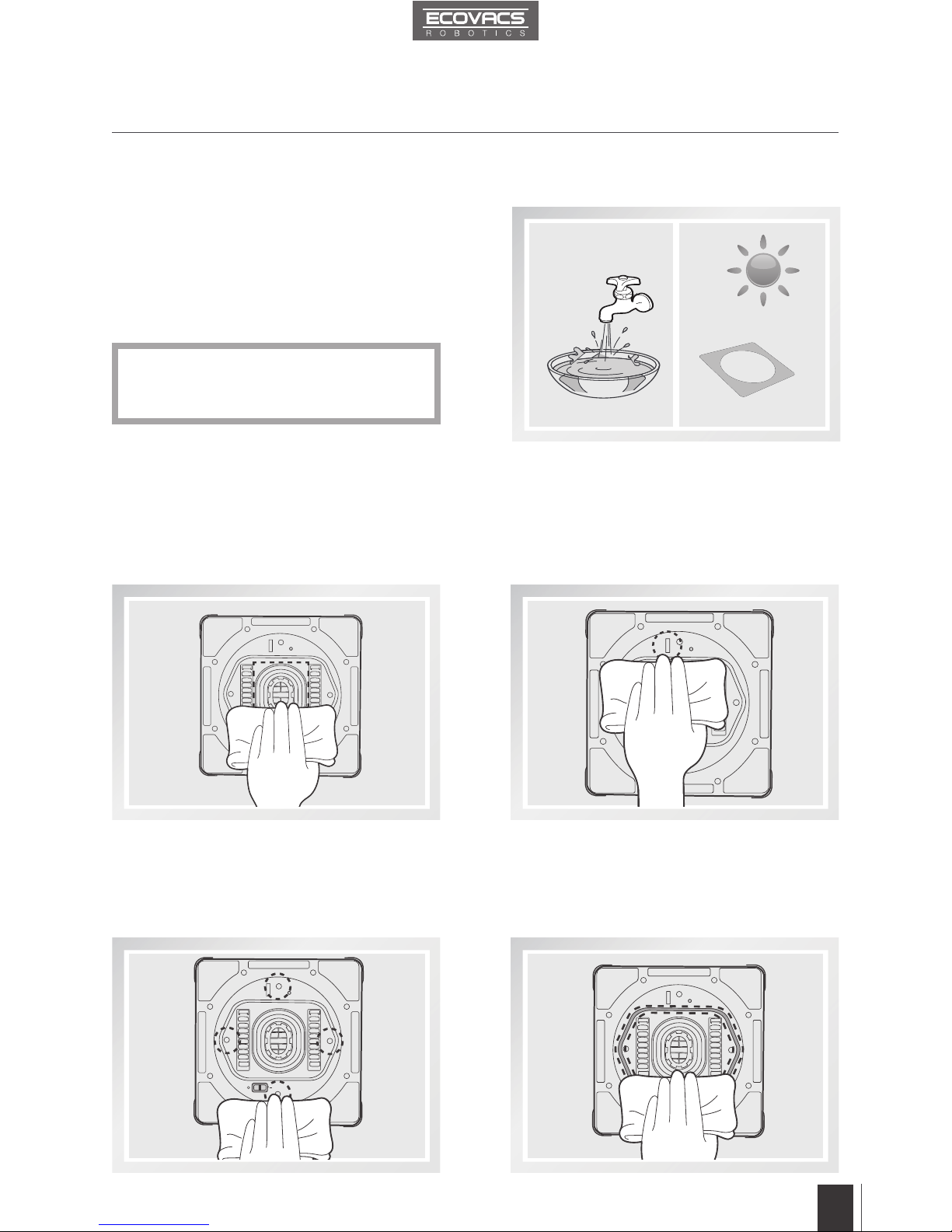

4.1 Cleaning Pad.......................................................................................... 13

4.2 Cupule, Sensors, Squeegee, Corners.....................................................13

4.3 Driving Treads.........................................................................................14

5. Status Indicator Light and Sounds ............................................................15

6. Troubleshooting...........................................................................................16

Contents

2

EN

1. Important Safety Instructions

When using an electrical appliance, basic precautions should always be followed, including

the following:

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.
SAVE THESE INSTRUCTIONS

1. This Appliance is not intended to be used by children under 8 or anyone lacking knowledge
on proper use. Supervision may be necessary. Do not allow children to play with the
Appliance.

2. Do not use the Appliance in extremely hot or cold environments (below 0˚C/32˚F or above
40˚C/104˚F). The Appliance can be used to clean outside windows if it is properly tethered

to the Safety Pod, winds are calm, and it is not raining or snowing.

3. Please ensure the Appliance is plugged in while it is cleaning. The Appliance has a Back-Up
Battery that charges during use. The Back-Up Battery powers the Appliance if it becomes
unplugged or the electricity fails.

4. Do not leave the Appliance unattended when it is plugged in.

5. For household use ONLY. Do not use the Appliance in commercial or industrial environments.

6. Do not use the Appliance on cracked glass.

7. Only use accessories recommended or supplied by the manufacturer. Only use the Power
Adapter supplied by the manufacturer.

8. Please make sure your power supply voltage matches the power voltage marked on the
Power Adapter.

9. Do not use the Appliance on a framed window with a frame smaller than 5mm (0.2 inches).

10. Do not use the Appliance on wet or greasy windows.

11. Store the Appliance away from heat and ammable materials.

12. Do not use the Appliance if it does not rmly attach to the glass or has visible signs of damage.

13. To reduce the risk of electrical shock, do not put the Appliance in water or other liquid. Do

not place or store Appliance where it can fall or be pulled into a tub or sink.

14. Do not touch power plug or the Appliance with wet hands.

15. Do not charge the Appliance in extremely hot or cold environments, or it may affect battery

life span.

16. When charging the Appliance, do not place it on other electrical appliances and keep it

away from re and liquid.

17. Take care not to damage the power cord. Do not pull on or carry the Appliance by the power

cord, use the power cord as a handle, close a window on the power cord, or put heavy
weights on the power cord. Keep power cord away from hot surfaces.

18. Do not use with a damaged power cord or receptacle. Do not use the Appliance if it is not

working properly, has been dropped, damaged, or come in contact with water. It must be
repaired by the manufacturer or its service agent in order to avoid a hazard.

19. If the supply cord is damaged, it must be replaced by the manufacturer or its service agent

in order to avoid a hazard.

20. The plug must be removed from the receptacle before cleaning or maintaining the Appliance.

Do not unplug the Power Adapter by pulling on the power cord.

3

EN

1. Important Safety Instructions

Correct Disposal of this product

This marking indicates that this product should not be disposed of with other household
waste throughout the EU. To prevent possible harm to the environment or human health
from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse
of material resources. To return your used device, please use the return and collection
systems or contact the retailer where the product was purchased. They can safely
recycle this product.

For EU Countries

21. The Back-Up Battery must be replaced by the manufacturer or its service agent in order

to avoid a hazard.

22. The Back-Up Battery must be removed and discarded according to local laws and regulations

before disposal of the Appliance.

23. The Appliance must be disconnected from the receptacle before removing the battery for

disposal of the Appliance.

24. Please dispose of used batteries according to local laws and regulations.

25. Do not incinerate the Appliance even if it is severely damaged. The battery can explode in

a re.

26. The Appliance must be used in accordance with the directions in this Instruction Manual.

The company cannot be held liable or responsible for any damages or injuries caused by
improper use.

4

EN

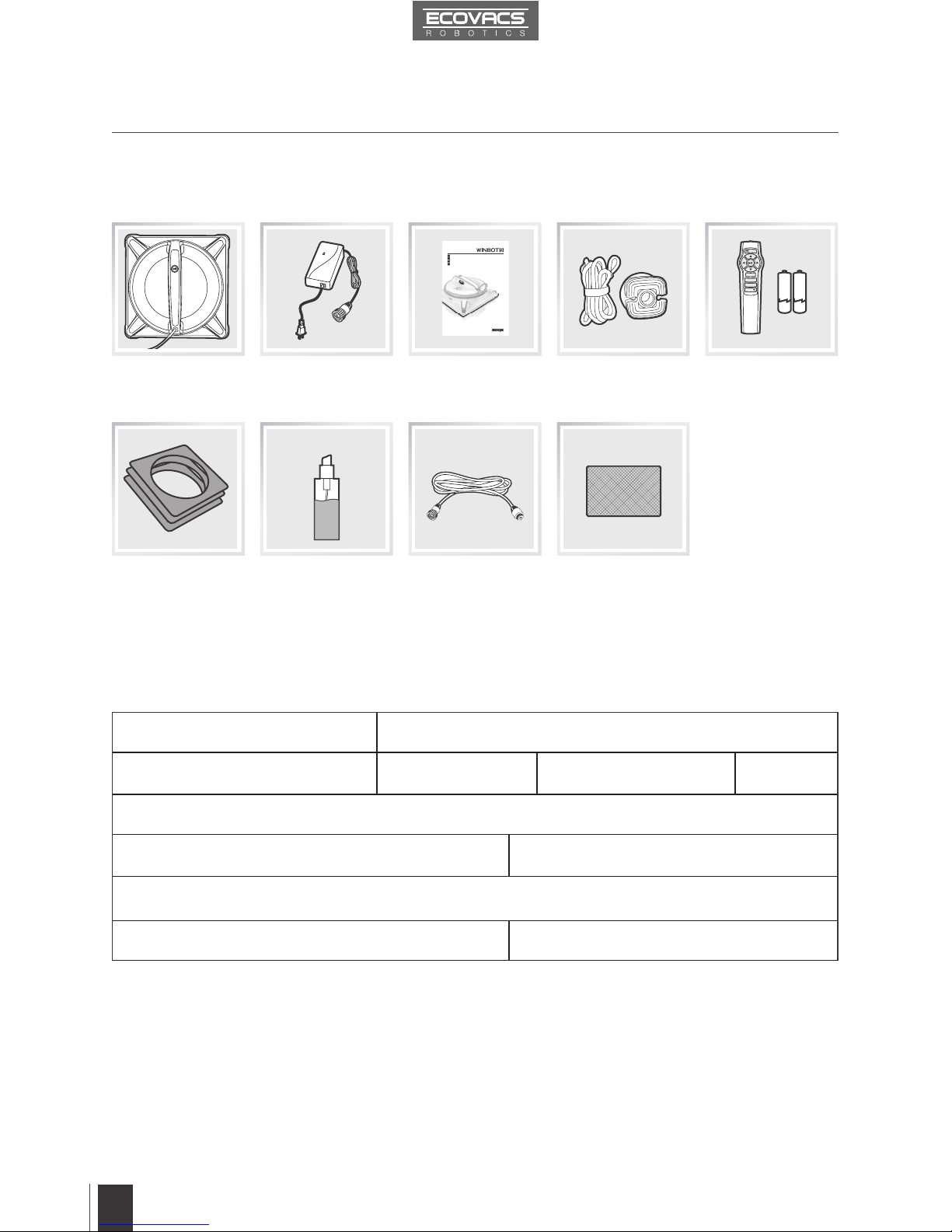

2. Package Contents and Technical Specications

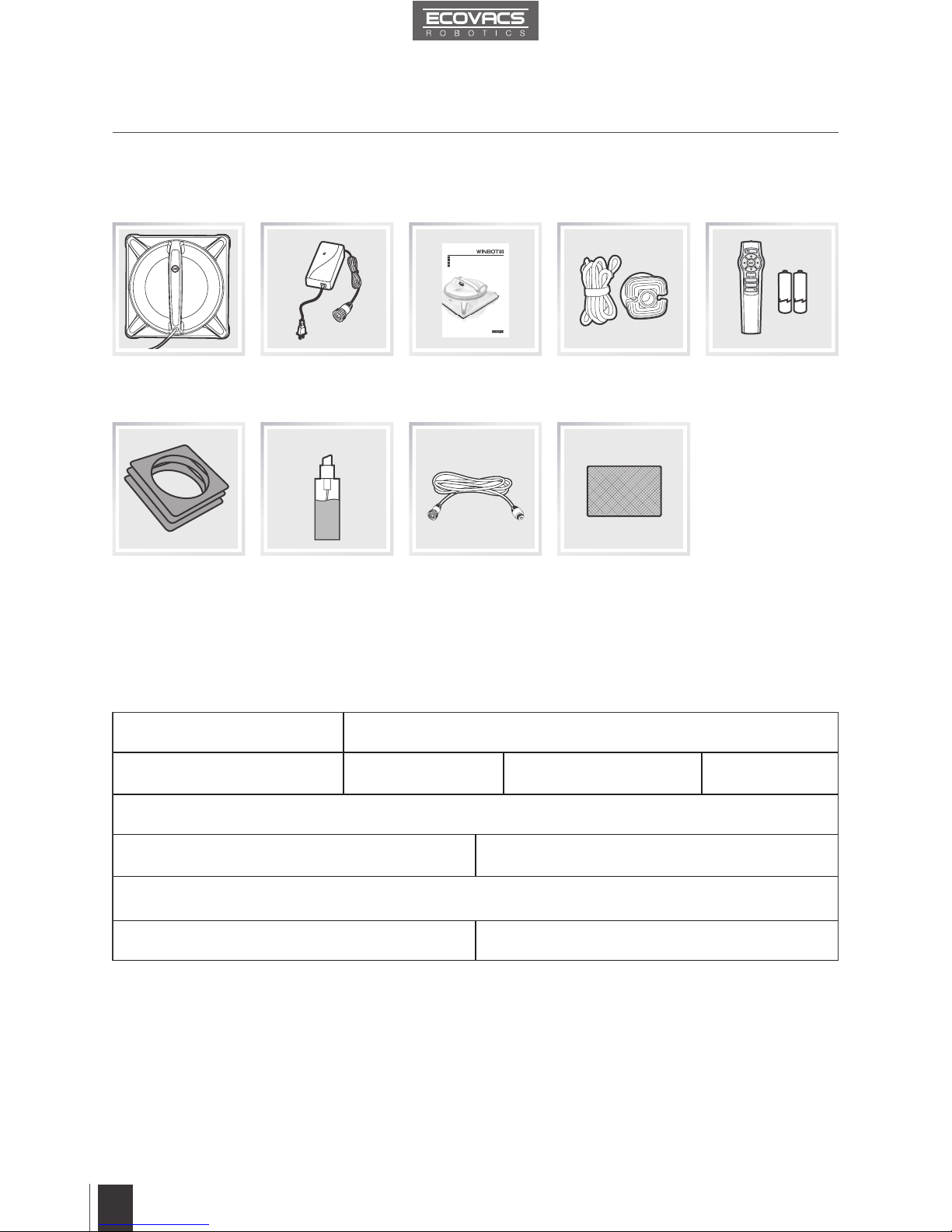

2.1 Package Contents

2.2 Specications

Model

W930

Working Voltage

15V DC

Rated Power

35W

Remote Control

Input Voltage

3V DC

Power Adapter：WT1503000

Input：

100-240V AC 50/60Hz 1.6A

Output：

15V DC 3.0A

*

Technical and design specications may be changed in the course of continuous product improvement.

Robot

(3) Cleaning Pads Finishing Cloth(1) WINBOT

Extension Cord

(1.5m/4’11”)

Remote Control

with Batteries

Power Adapter Instruction Manual

WINBOT

Cleaning Solution

Safety Pod and

Tether

Instruction Manual

EN

Mode d'emploi
Benutzerhandbuch
Manual de instrucciones

FR

DE

ES

5

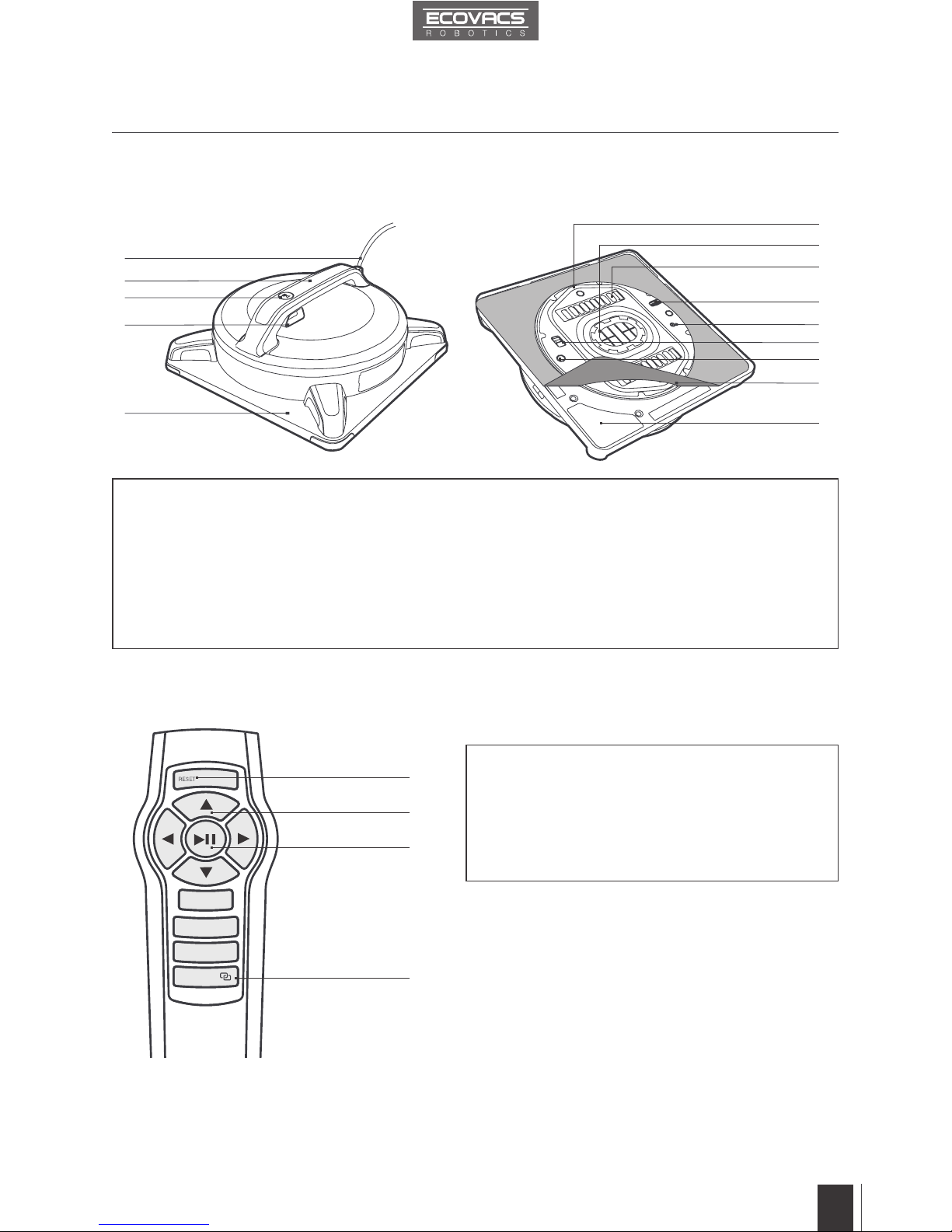

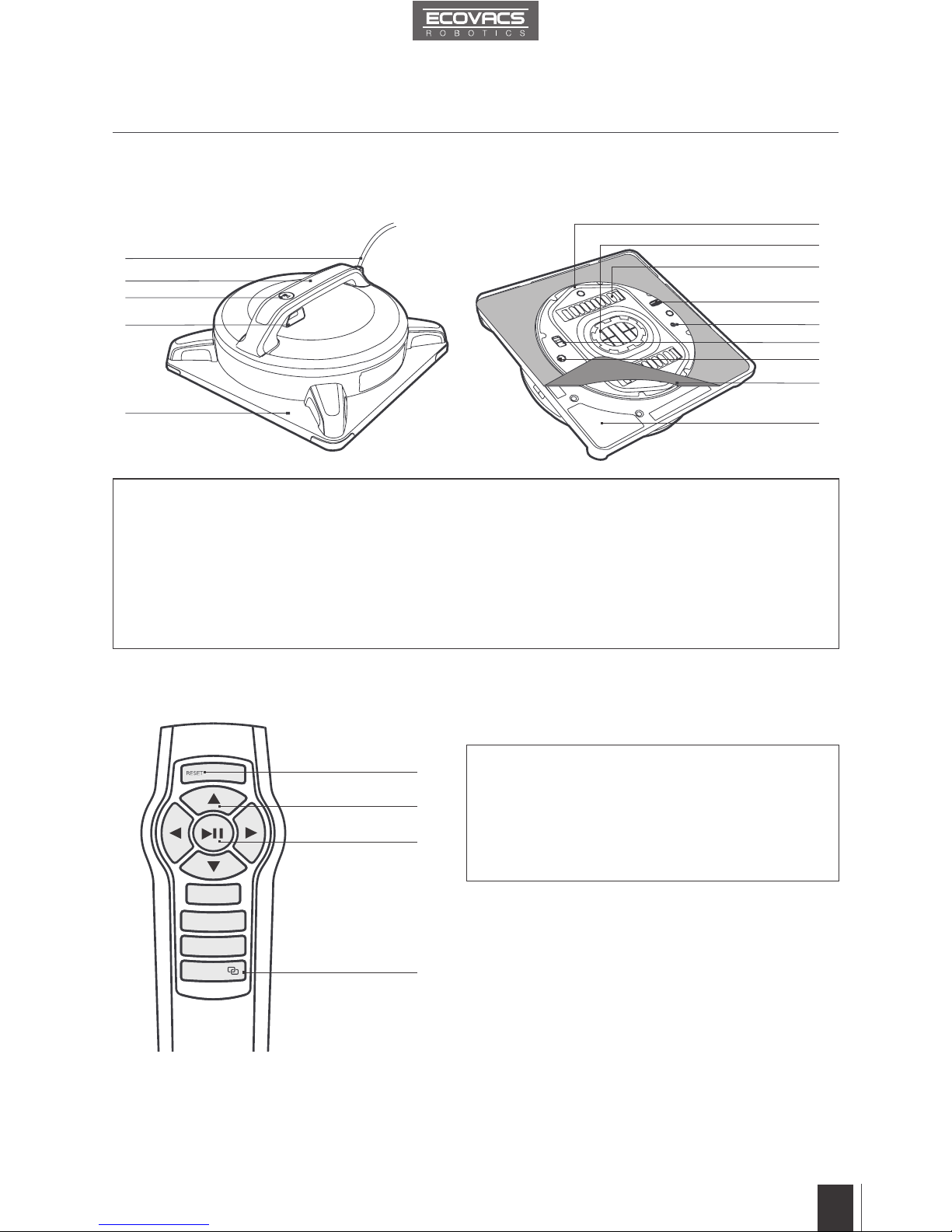

EN

Remote Control

1. Power Cord

2. Handle

3. Status Indicator Light and
START/PAUSE Button

4. Air Release Trigger

5. Cleaning Pad Plate

6. Squeegee

7. Cupule

8. Driving Treads

9. Wheel Sensor

10. Bottom Status
Indicator Light

11. Bottom Power Switch

12. Edge Detection
Sensors

13. Cleaning Pad

14. Cleaning Pad Velcro

10
11
12

13

14

9

8

7

6

1

2

3

4

1
2

3
4

5

1. RESET Button

2. Direction Control Buttons

3. START/PAUSE Button

4. Remote Control Pairing Button

2. Package Contents and Technical Specications

2.3 Product Diagram

Robot

6

EN

3. Operating the Robot

3.1 Notes Before Cleaning

60

35

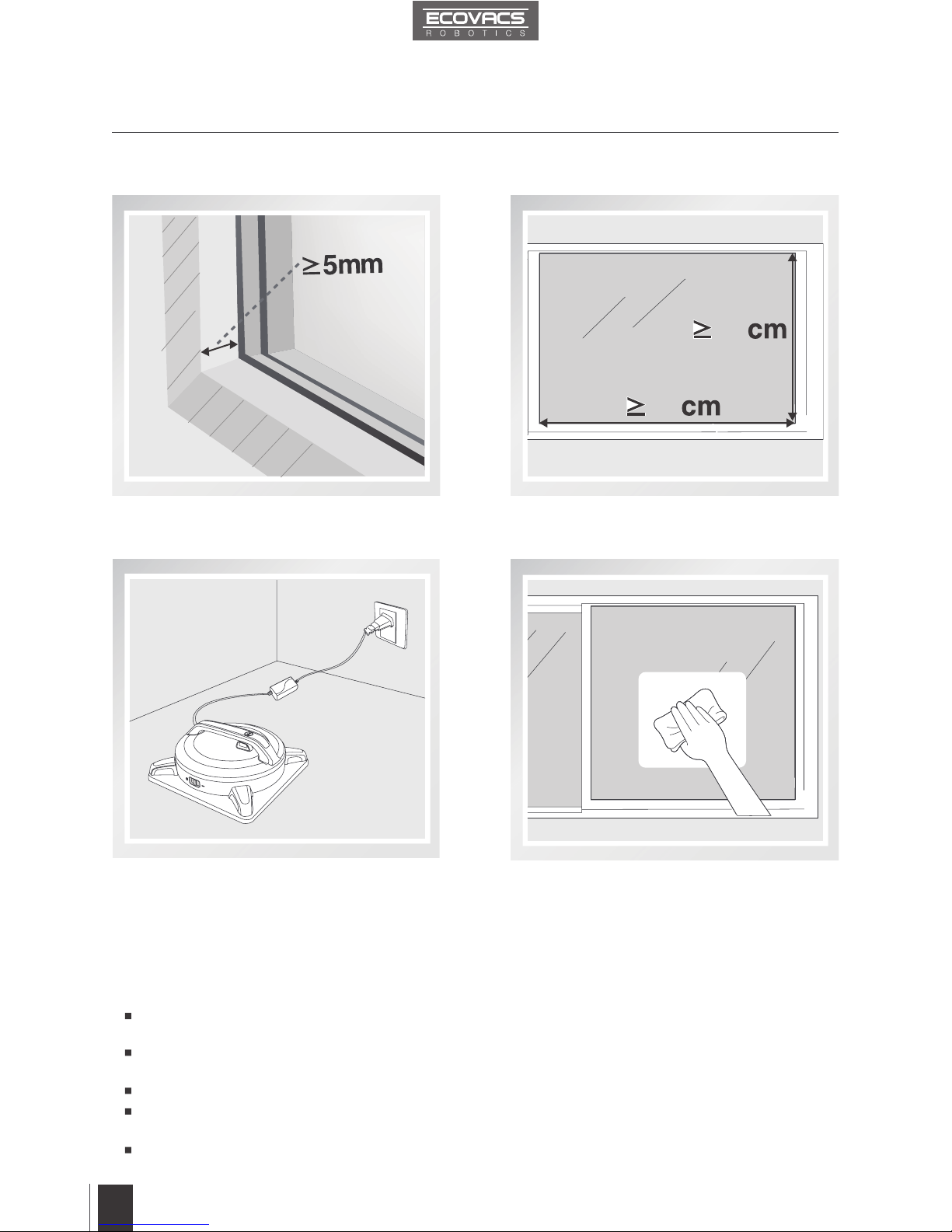

Do not use WINBOT 9 on a framed window

with frame smaller than 5mm (0.2").

WINBOT 9 can be used to clean framed or
frameless glass, larger than 35cm x 60cm

(13.8’’ x 23.6’’).

If WINBOT 9’s Status Indicator Light
flashes GREEN after powering ON, the
Back-Up Battery requires charging. Keep
WINBOT 9 plugged in to charge the Back­Up Battery until the Status Indicator Light
flashes BLUE. WINBOT 9 will not clean
until the Back-Up Battery is charged.

If the window is fully covered with dirt, clean
a small area on the glass before use and
place WINBOT 9 there.

Please ensure there is a 15cm (5.9”) clearance between the glass and obstacles in the room

like curtains or furniture.
WINBOT 9 can clean horizontally mounted glass, or glass mounted at an angle, using the
Direction Control Buttons on the Remote Control.

Do not use WINBOT 9 upside down.
Do not use WINBOT9 on windows with an uneven surface, such as decaled, frosted, textured,

patterned, or coated glass.

WINBOT 9 should only be used with WINBOT Cleaning Solution. Using other cleaners signicantly

reduces WINBOT’s performance and can damage the robot.

7

EN

3. Operating the Robot

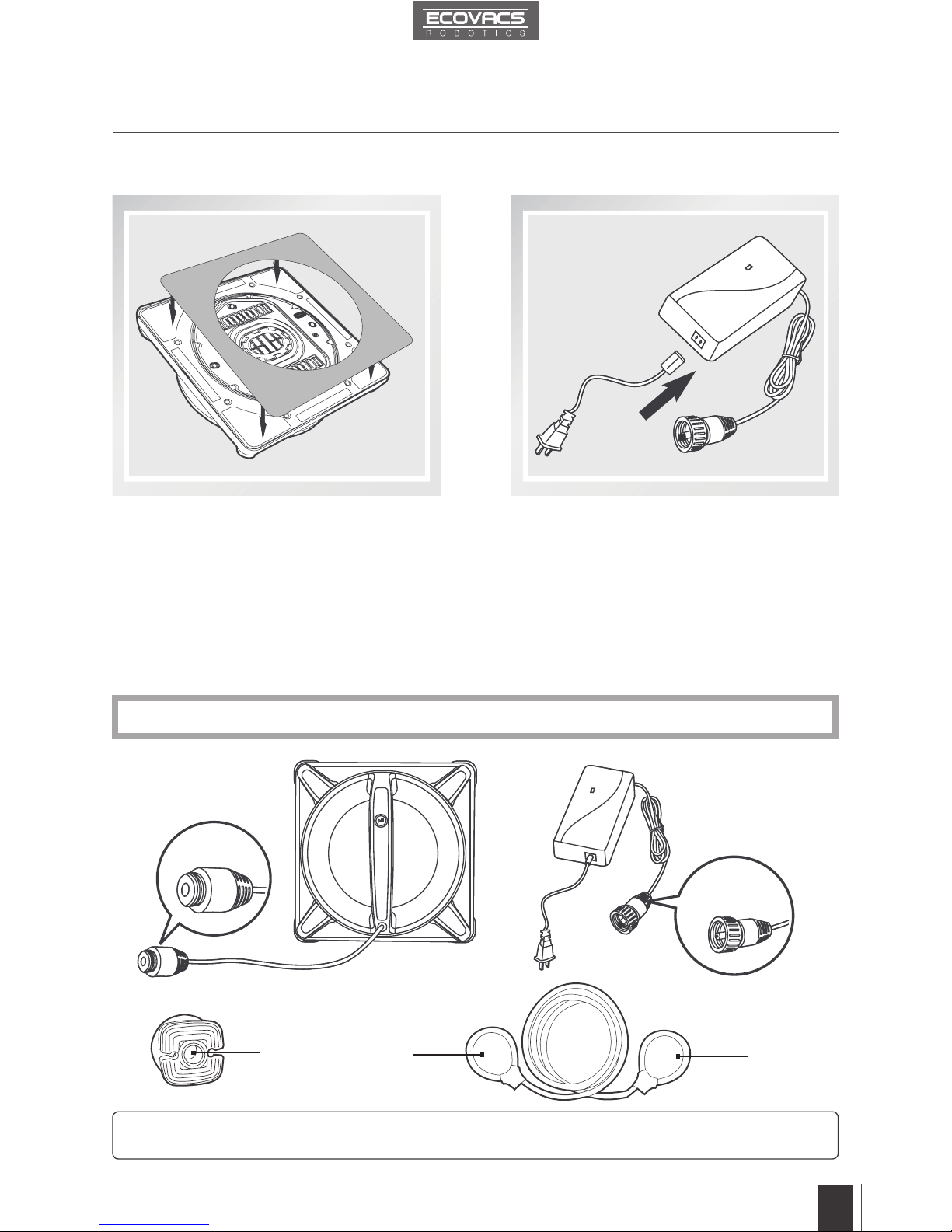

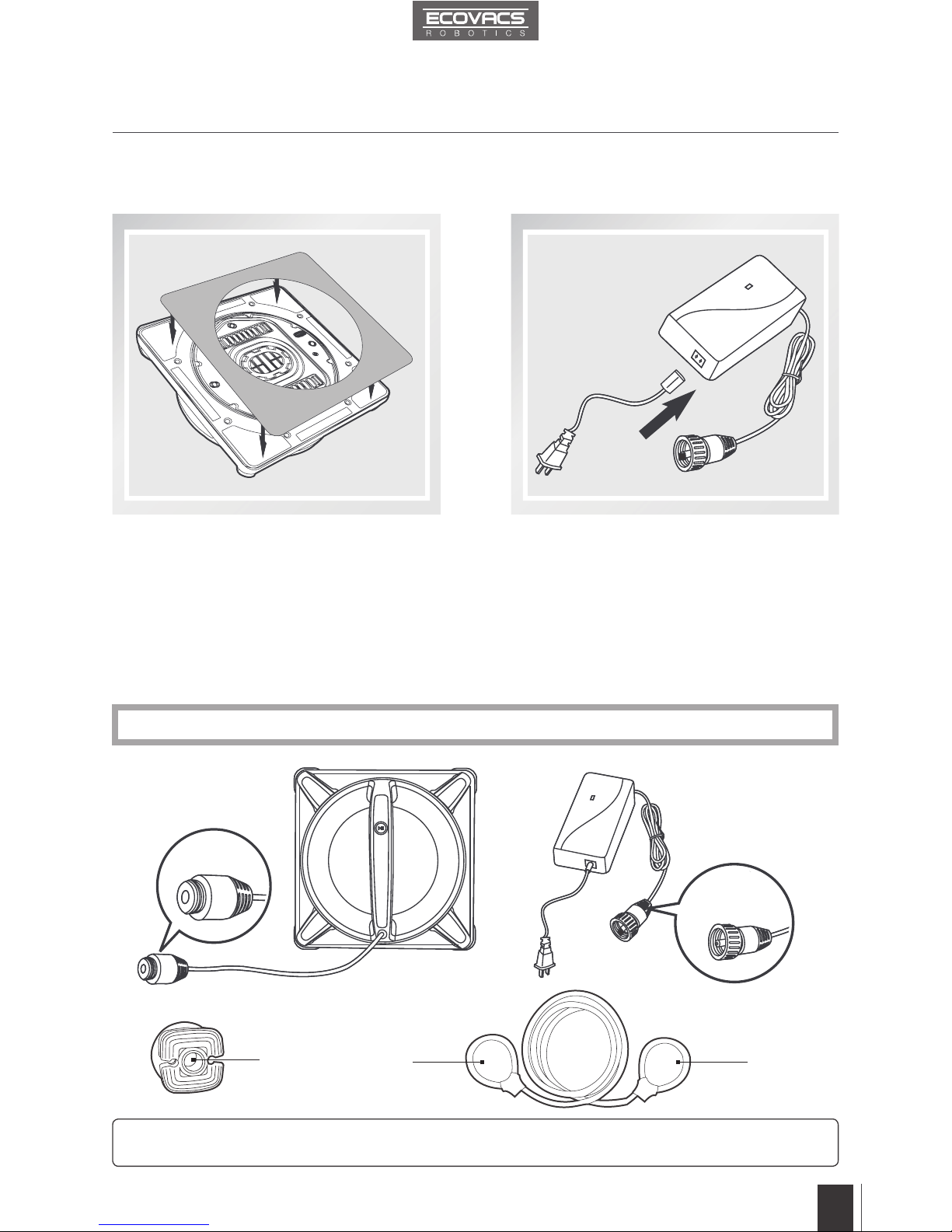

3.2 Attach the Cleaning Pad

3.4 Install the Safety Tether

Turn WINBOT 9 over and attach the
Cleaning Pad to the Velcro smoothly. Make
sure the Cleaning Pad is placed exactly
within its Velcro area.

3.3

Assemble the Power Adapter

A

B

C

DD

If WINBOT 9 is used to clean an outside window, the Safety Pod and
Tether MUST be used.

If WINBOT 9 is being used to clean an inside window, please skip to step 3.6.

*

End A: Robot Power Cord

End B: Power Adapter Power Cord

End C: Safety Pod End D: Safety Tether

8

EN

3. Operating the Robot

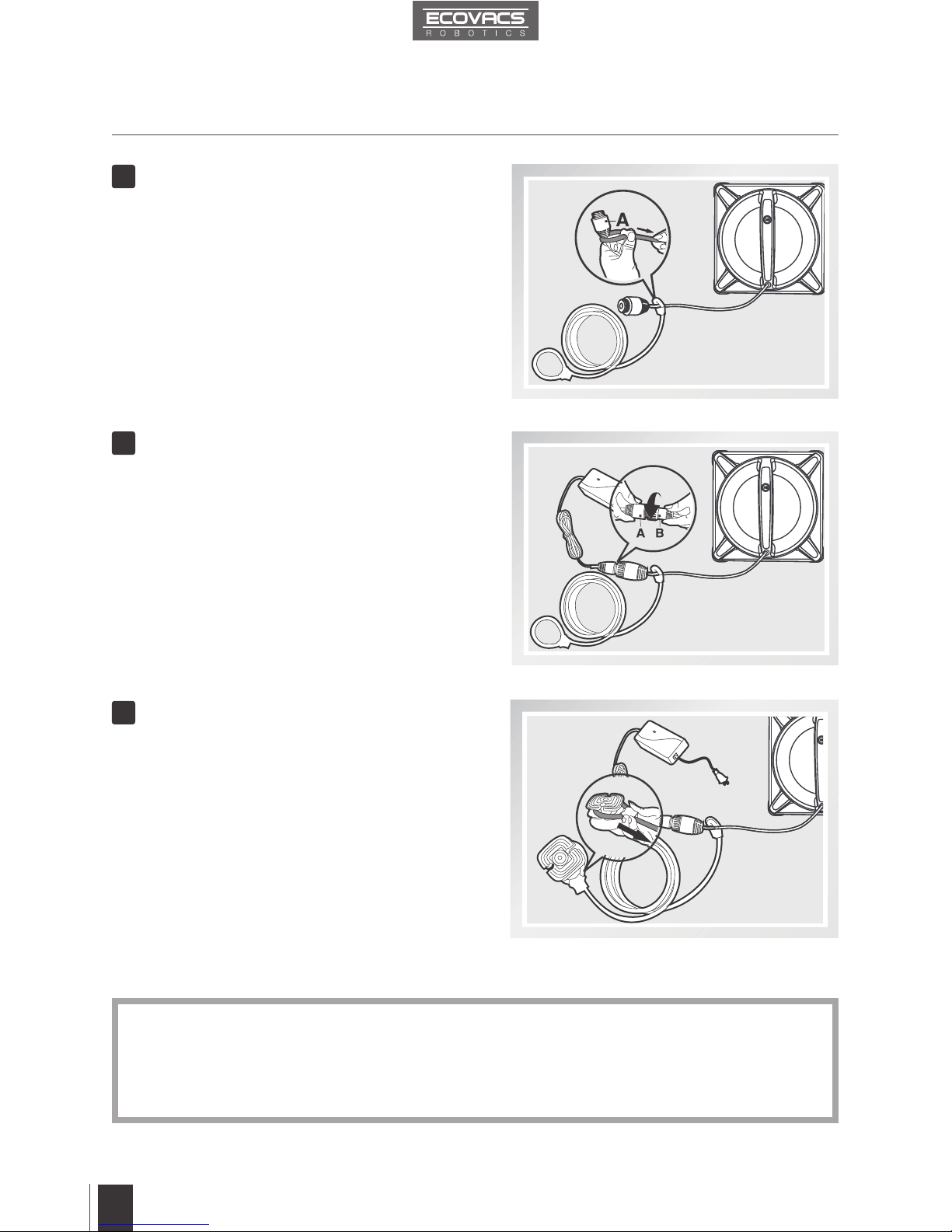

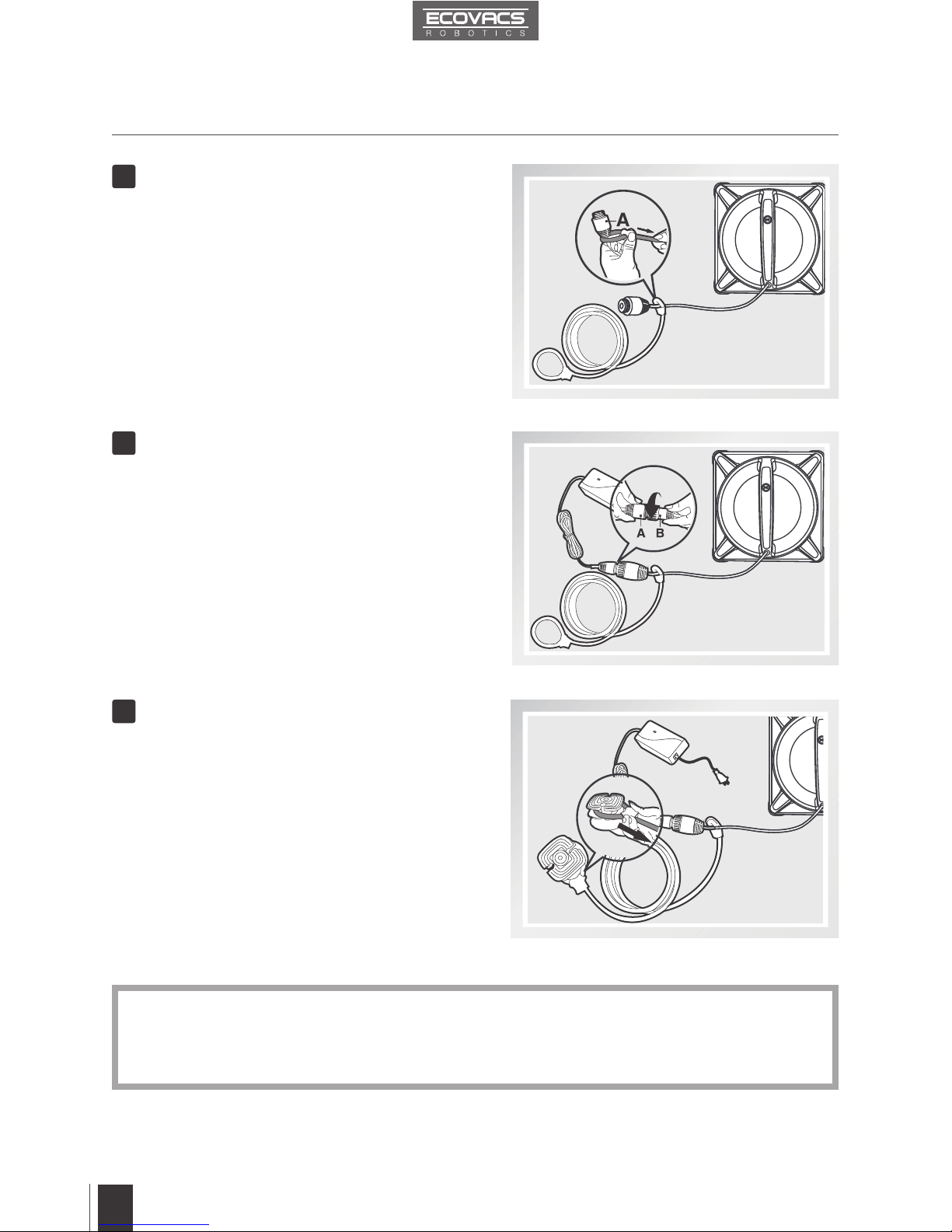

Loop one end of the Safety Tether to End
A on the Robot Power Cord and tighten.

1

Connect End A and End B and tighten.

2

Loop the other end of the Safety Tether
around the Safety Pod’s channel and pull
it tight.

3

If the length of power cord restricts WINBOT 9’s movement, a WINBOT Extension Cord can
be used. Disconnect End A and End B, and connect them with both ends of the Extension
Cord respectively and tighten.
Only one Extension Cord can be used when WINBOT 9 is cleaning an outside window.

*

*

9

EN

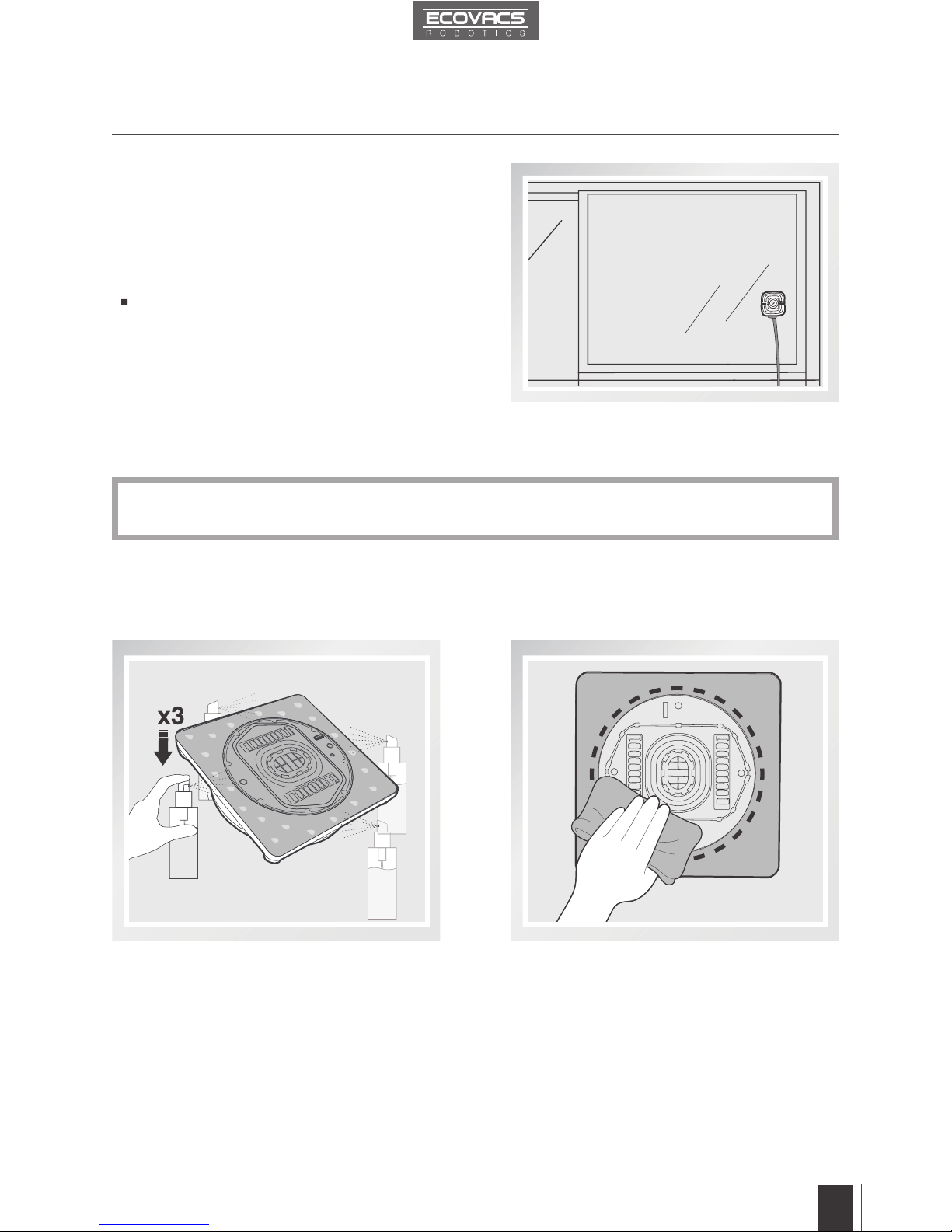

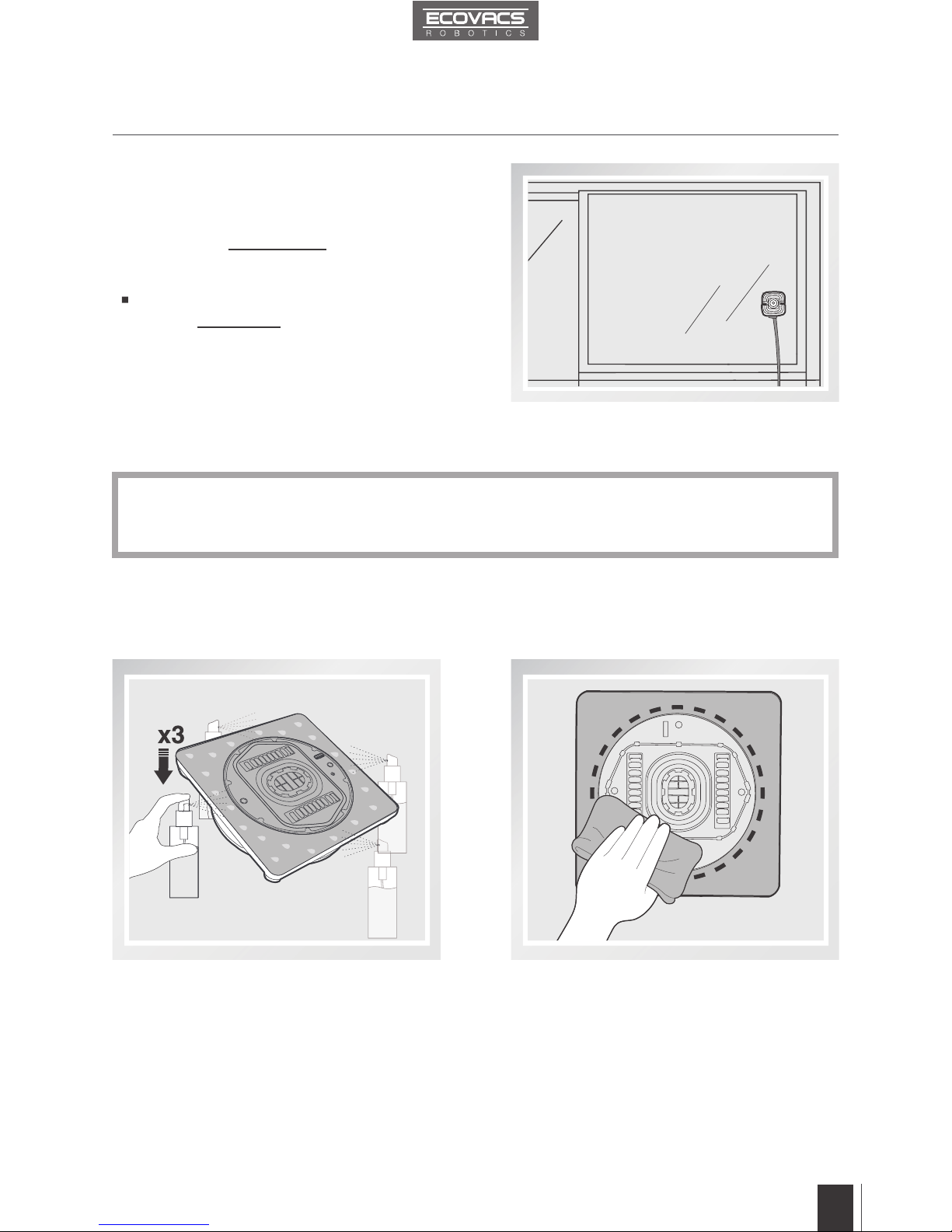

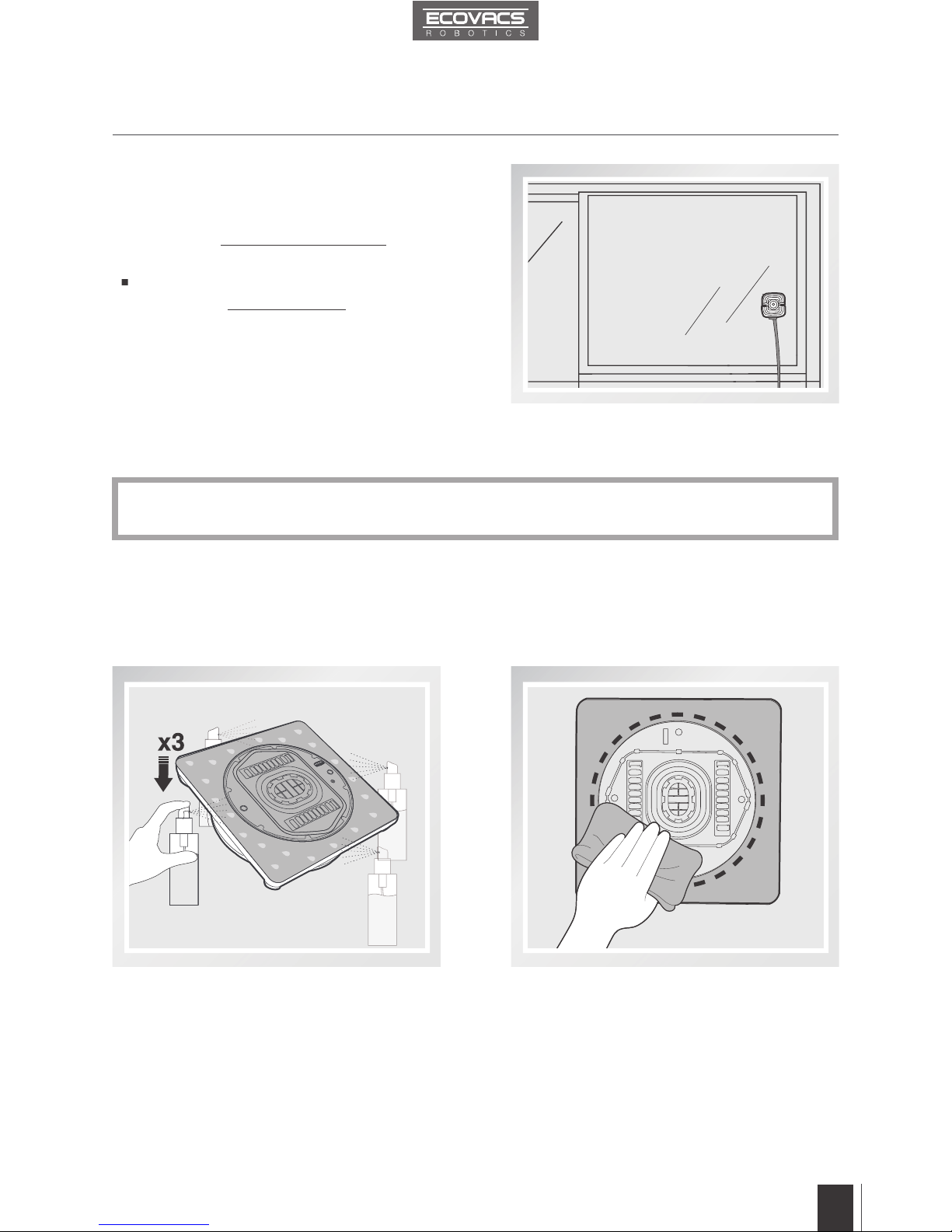

3.6 Spray Cleaning Solution

3. Operating the Robot

3.5 Place the Safety Pod

The Safety Pod MUST be placed
on the inside of the window.

Press the Safety Pod FIRMLY on the
inside of the window being cleaned.
Make sure the Safety Pod is attached
securely in place.

WINBOT 9 should only be used with WINBOT Cleaning Solution. Using other cleaners

signicantly reduces WINBOT’s performance and can damage the robot.

*

Spray each side of the Cleaning Pad with the
provided WINBOT Cleaning Solution 3 times.
The Cleaning Pad should be damp, not wet.

After spraying, wipe the bottom of WINBOT 9
with the provided Finishing Cloth.

10

EN

3. Operating the Robot

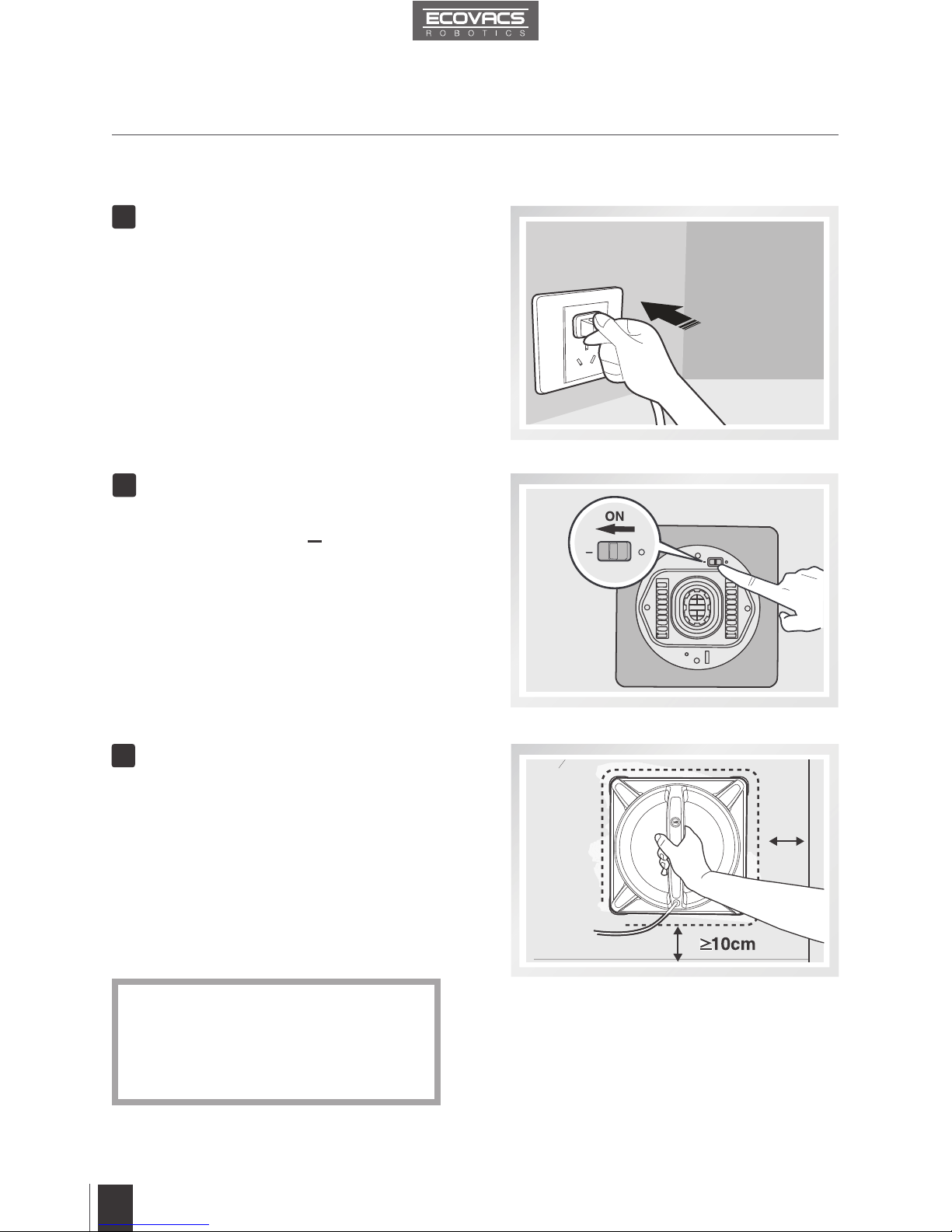

3.7 Start

Plug in WINBOT 9

1

/4”

Power ON

2

Move the Bottom Power Switch to the “ ”
position. WINBOT 9 is powered ON when it

beeps and the Status Indicator Light ashes

BLUE.

Place on the Glass

3

Please ensure there is a 15cm (5.9”)

clearance between the glass and
obstacles in the room like curtains or
furniture.

*

Press the START/PAUSE Button on
WINBOT 9’s Handle. WINBOT 9’s
suction motor starts.

Place WINBOT 9 on the window at least

10cm (4’’) from the corners or other

obstacles and press it firmly on the
window. WINBOT 9 has successfully
attached to the window when the Status
Indicator Light glows a continuous BLUE.

11

EN

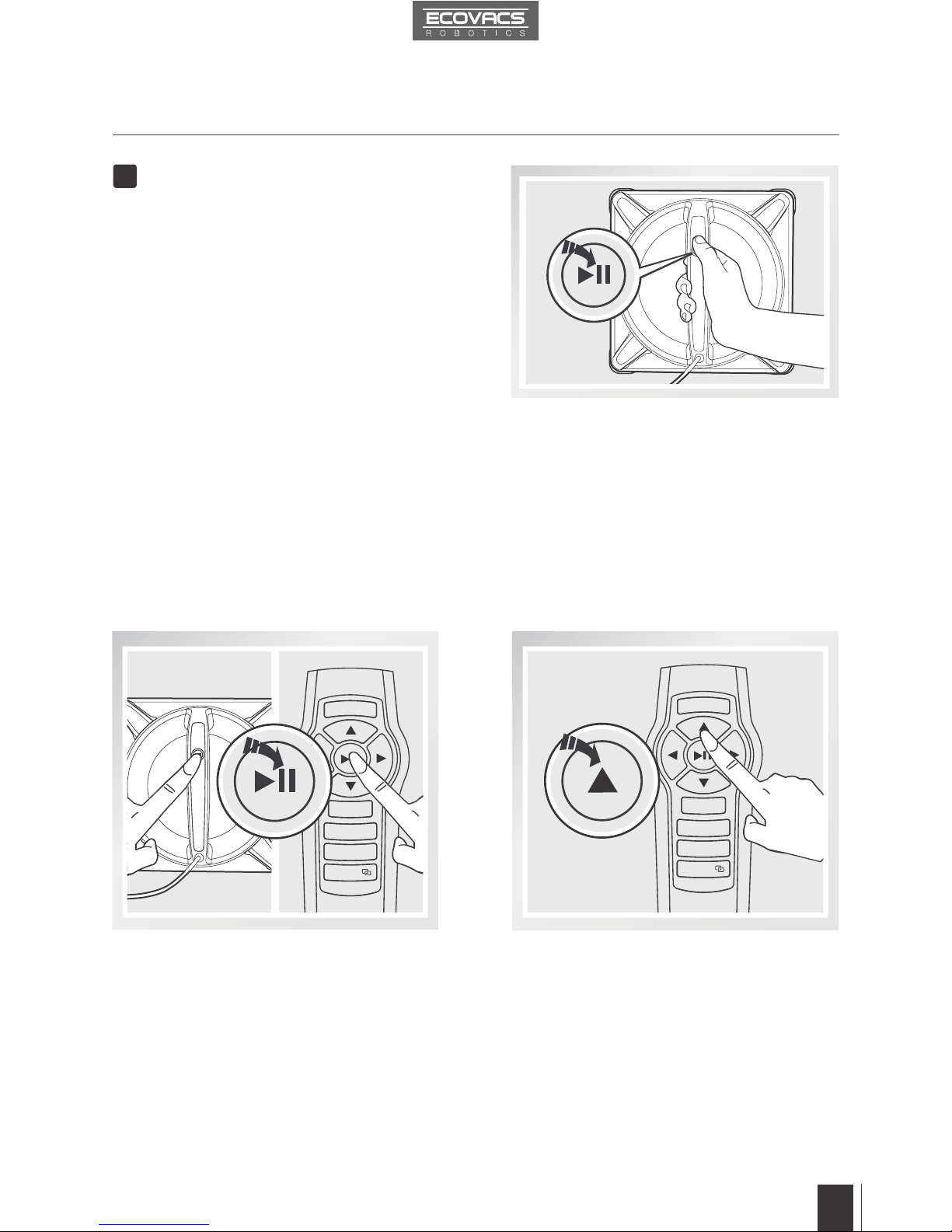

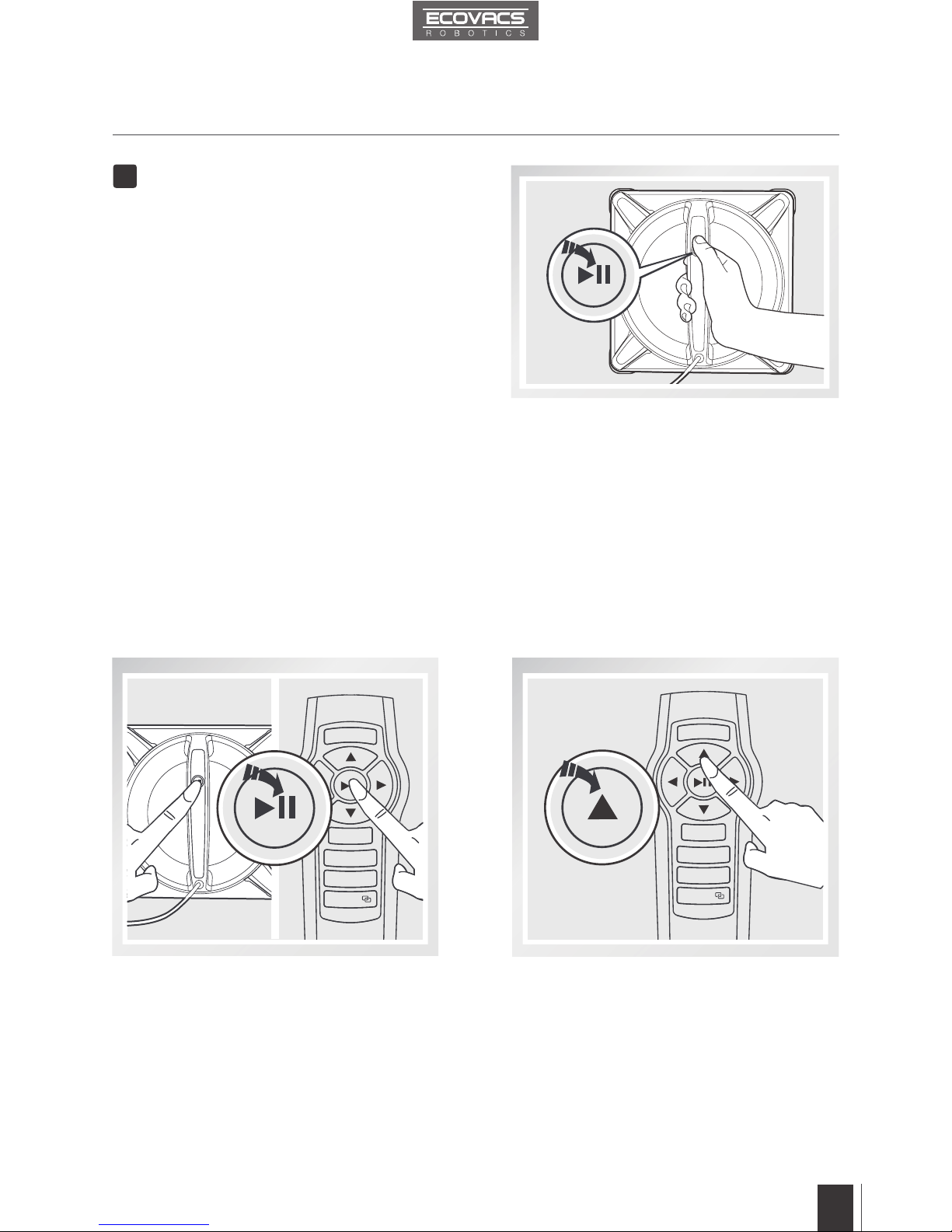

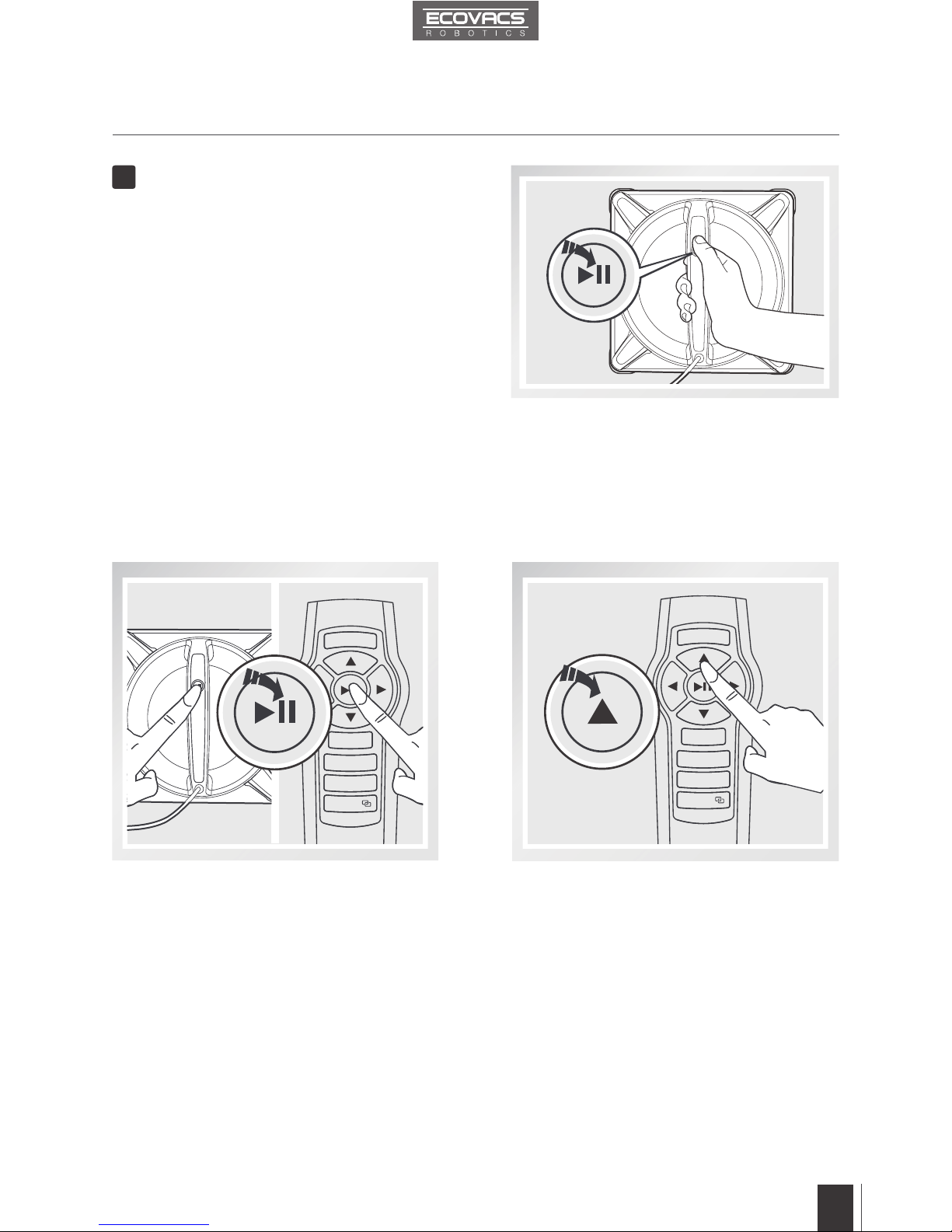

3.8 Pause

3. Operating the Robot

Start

4

Press the START/PAUSE Button on
WINBOT 9 or on the Remote Control to
begin cleaning.

Pause WINBOT 9 during cleaning by
pressing the START/PAUSE button on the
robot or on the Remote control.

WINBOT 9 can be directed to move forward,
backward, left and right using the Direction
Control Buttons on the Remote Control
when Paused. WINBOT 9 will clean when
Direction Control Buttons are used.

12

ENEN

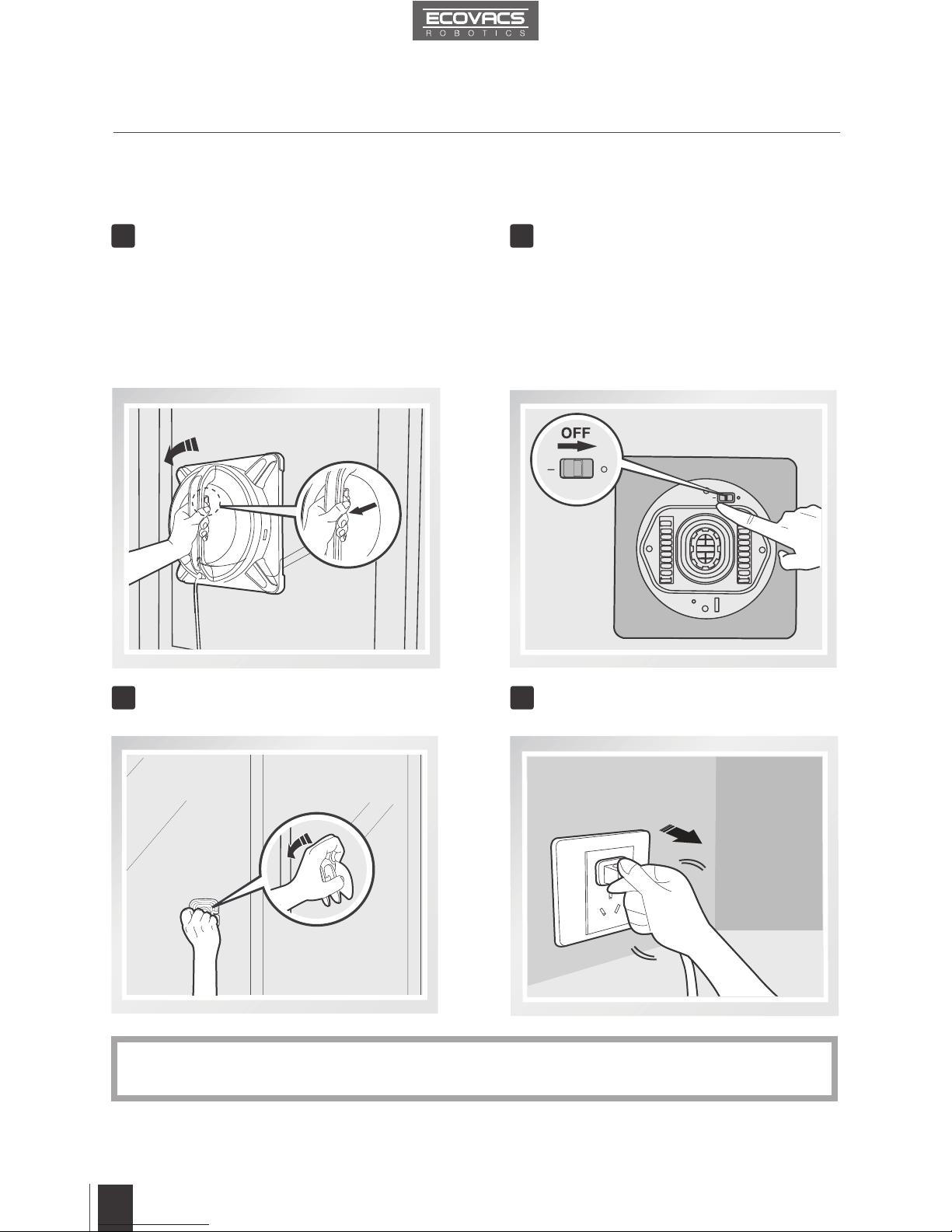

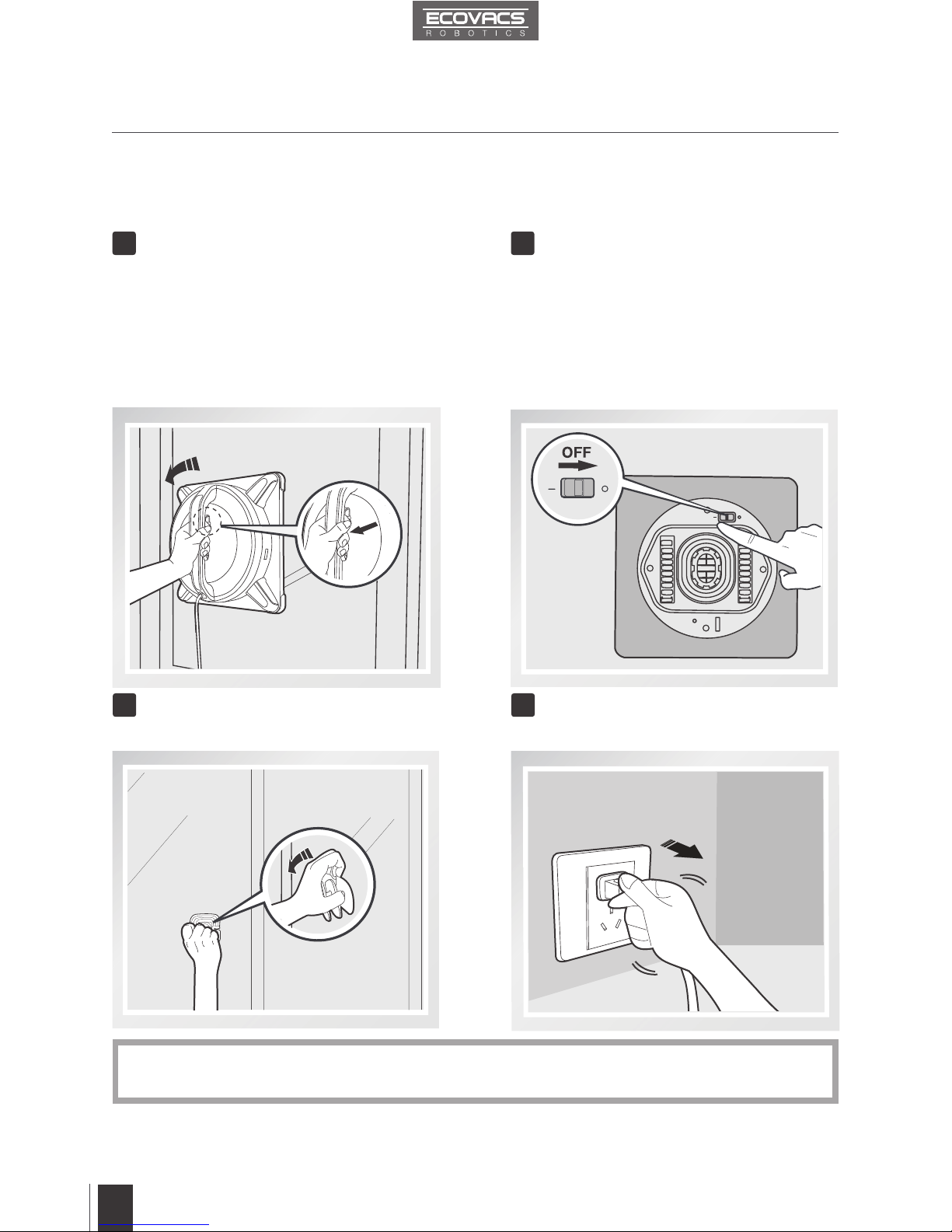

3. Operating the Robot

Remove WINBOT 9 Power OFF

Move the Power Switch to the “O” position.Grasp WINBOT 9’s Handle. Pull the Air
Release Trigger and remove WINBOT 9 from
the window. Polish away any marks left on
the glass from WINBOT 9’s removal with the
provided Finishing Cloth.

1 2

3.9 Stop

When WINBOT 9 completes its cleaning cycle, it returns to the place it started and beeps.

Remove the Safety Pod, if used. Unplug WINBOT 9

3 4

If WINBOT 9 has a problem and the Indicator Light glows RED, it can be reset by pressing
the Reset Button on the Remote Control.

*

13

ENEN

4. Maintenance

Turn the robot over and remove the Cleaning
Pad. Rinse the Cleaning Pad and allow it to dry
completely before re-attaching it to the robot.

Before performing cleaning and maintenance on WINBOT 9, move the Bottom Power Switch
to the

“

O

”

position and unplug it from the receptacle.

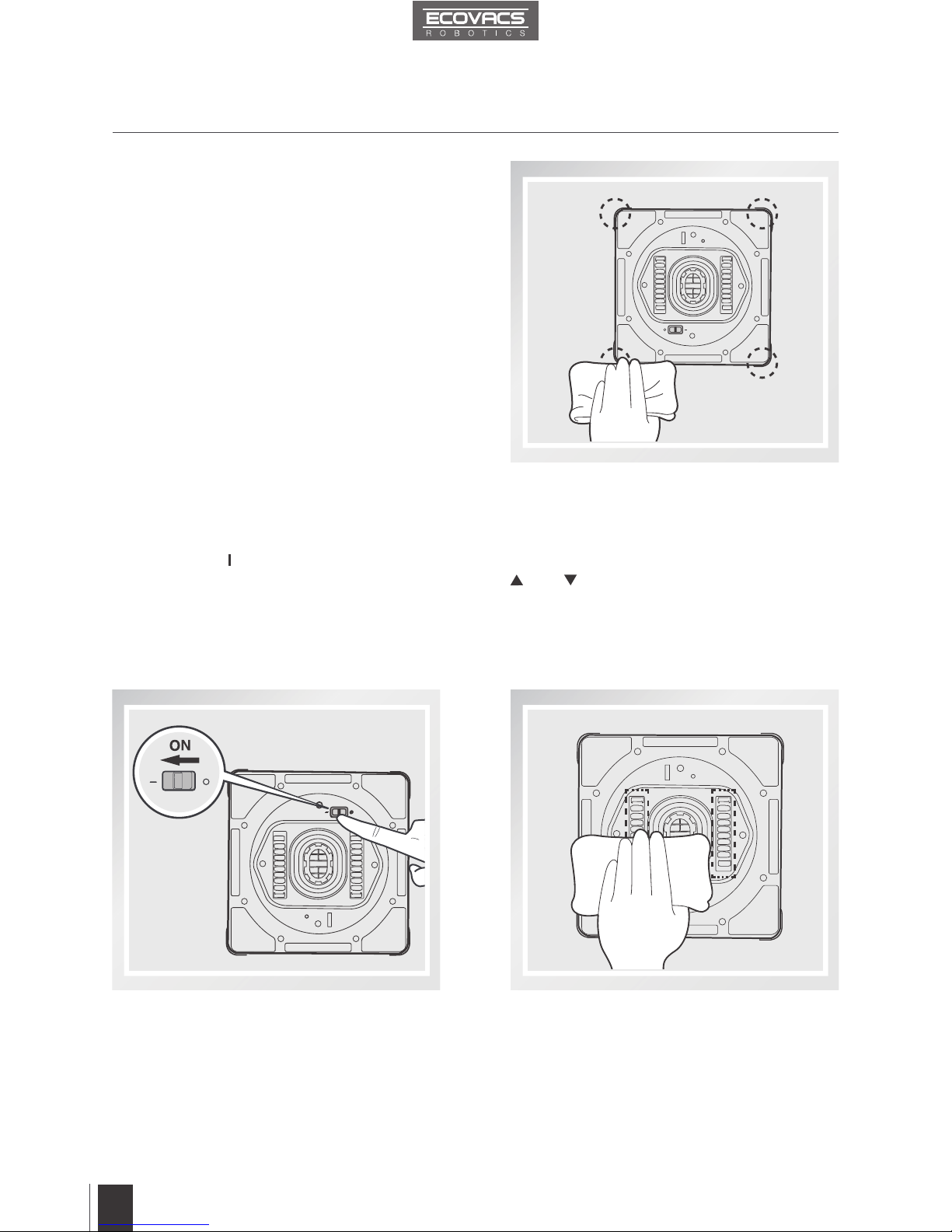

4.1 Cleaning Pad

4.2 Cupule, Sensors, Squeegee, Corners

Do NOT use a wet Cleaning Pad
on WINBOT 9, or it may slip on the
window.

*

Cupule

Edge Detection Sensors

Wheel Sensor

Turn the robot over and wipe any debris from
the surface of the Cupule with the provided
Finishing Cloth to maintain suction.

Turn the robot over and wipe the four Edge
Detection Sensors clean with the provided
Finishing Cloth to maintain their effectiveness.

Squeegee

Turn the robot over and wipe the Squeegee
clean with the provided Finishing Cloth
to maintain its effectiveness.

Turn the robot over and wipe the Wheel

Sensor with the provided Finishing Cloth

to maintain its effectiveness.

14

EN

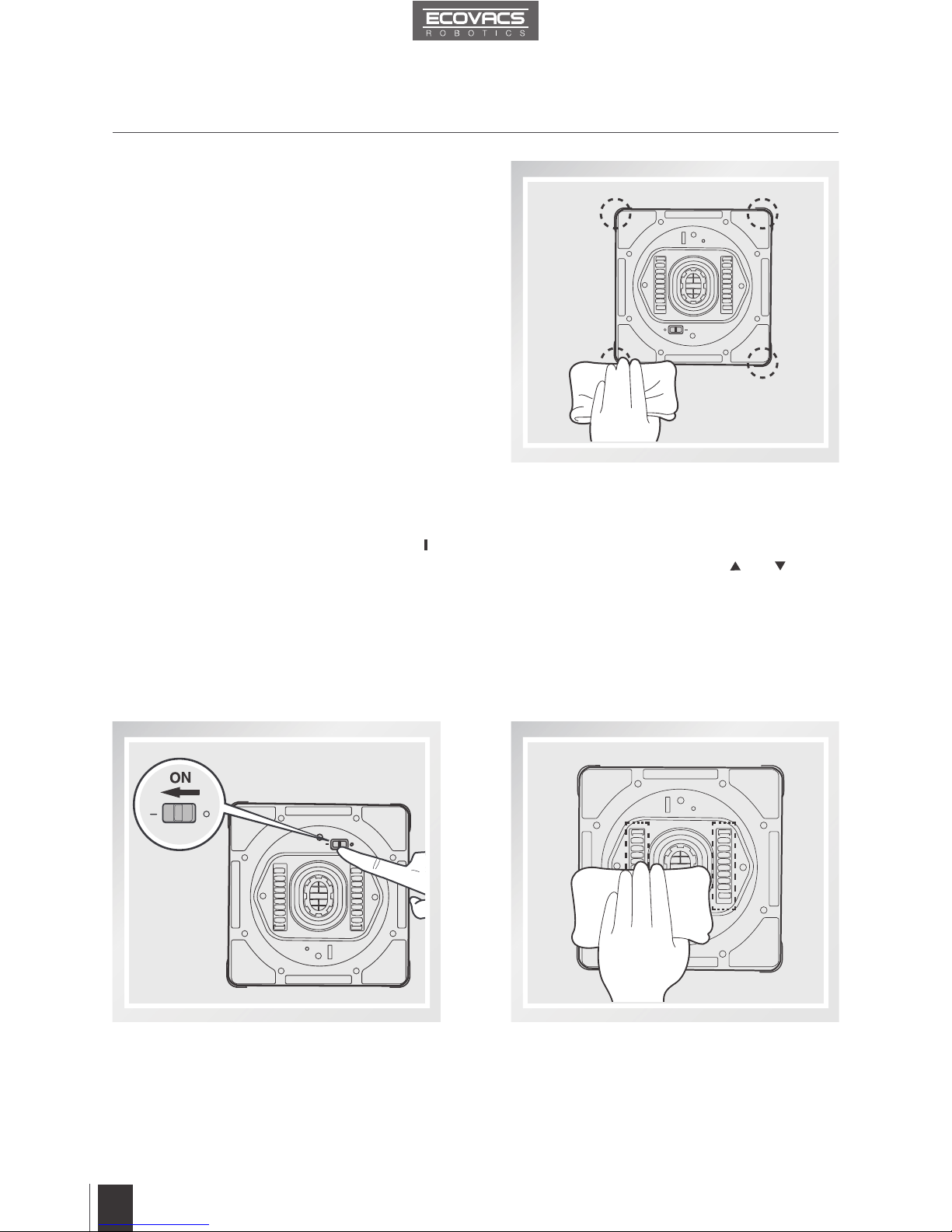

4. Maintenance

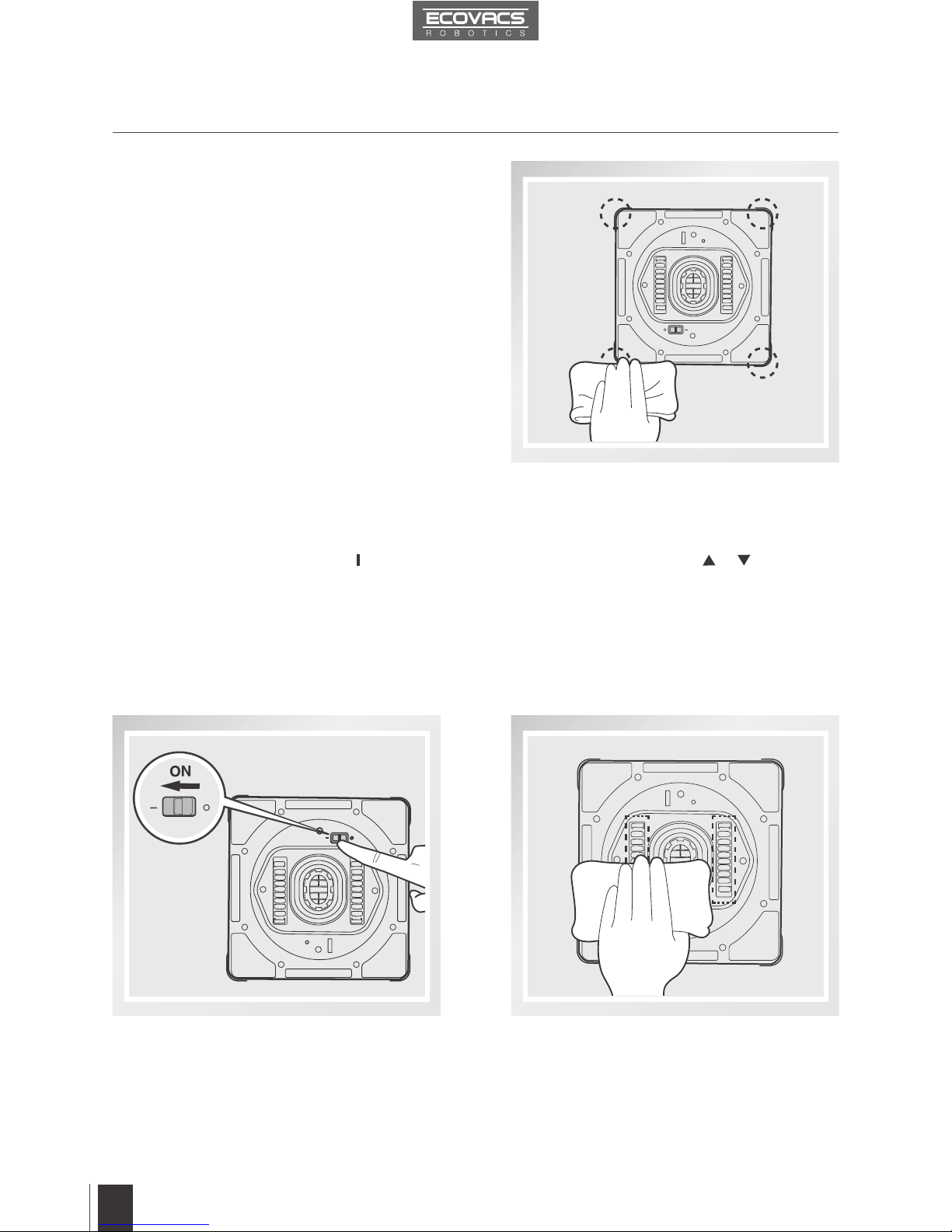

4.3 Driving Treads

Move the Bottom Power Switch to the “ ”
position.

Inspect the Driving Treads by using the and

buttons on the Remote Control. Stop the
Driving Treads if dirt is seen on the Treads.
Move the Bottom Power Switch to the “O”
position.
Clean any dirt on the Driving Treads with the
provided Finishing Cloth.

Cleaning WINBOT 9’s corners

Turn the robot over, remove the Cleaning
Pad and wipe the four corners of WINBOT 9
with the provided Finishing Cloth.

15

EN

5. Status Indicator Light and Sounds

Indicator Description

Status Indicator Light ashes

GREEN

Back-Up Battery is low and is charging. WINBOT 9 will not clean
until the Back-Up Battery is properly charged.

Status Indicator Light ashes

BLUE

WINBOT 9 is powered ON, suction motor is running, and is ready
to be placed on the window.
If WINBOT 9 is already on the window, please refer to section 6
Troubleshooting.

Status Indicator Light glows
a continuous BLUE

WINBOT 9 has successfully attached itself to the glass and is
ready to clean.

Status Indicator Light glows
RED

WINBOT 9 has a problem. Please refer to Section 6,
Troubleshooting, for details.

WINBOT emit beeps

WINBOT 9 beeps in following situations:

WINBOT 9 is powered ON.

WINBOT 9 nishes cleaning.

WINBOT 9 is successfully paired with its Remote Control.
WINBOT 9 has a problem.

16

EN

6. Troubleshooting

NO.

Malfunction Possible Causes Solutions

1

Remote
Control
does not
work.

WINBOT 9 is cleaning.
When WINBOT 9 is
cleaning, only the START/
PAUSE Button works on the
Remote Control.

Pause WINBOT 9 by pressing the START/
PAUSE button on the robot or Remote
Control. Other buttons on the Remote Control
will function when WINBOT 9 is paused.

The Remote Control is not
paired with WINBOT 9.
WINBOT 9 arrives from
the factory paired with
its Remote Control. If the
Remote Control becomes
un-paired or is replaced, it
can be re-paired.

Power ON WINBOT 9. At the same time,
press and hold button on WINBOT 9
and button on the Remote Control. Paring
is complete when WINBOT 9 beeps.

The batteries are not
installed in the Remote
Control or need to be
changed.

Install or replace the batteries in the Remote
Control.

2

Status
Indicator
Light

ashes

BLUE after
WINBOT 9
is placed on
the glass.

There is not enough suction
to attach WINBOT 9 to the
glass.

A.Press WINBOT 9 on the window a little

more rmly.

B.Check for debris on the Cupule. Clean
the surface of the Cupule with the provided
Finishing Cloth as described in section 4.
C.The glass is too dirty for WINBOT 9 to
attach to the glass properly. Clean a small
area on the glass before use and place
WINBOT 9 there.
D.If the problem persists, please contact
Customer Service.

6. Troubleshooting

17

EN

NO.

Malfunction Possible Causes Solutions

3

Status Light
Indicator
glows RED
after it is
powered ON,
or during
cleaning.

Interruption of electricity
while WINBOT 9 was
cleaning due to power
failure, plug displacement,
or loose connection to the
Power Adapter.

A. Connect WINBOT 9 to the Power Adapter
and plug into the receptacle. Press START/
PAUSE Button on the robot or on the Remote
Control. WINBOT 9 will resume cleaning.
B. In case of power failure, and the above
solution does not work, WINBOT 9 should
automatically go back to a place near its start
point. In rare cases when the robot does not go
back to a place near its start point, please use
the Direction Control Buttons on the Remote
Control to direct the robot to a position on the
window where you can safely reach it. Remove
the robot from the window and move the Bottom
Power Switch to the OFF position. If power
has resumed, move the Bottom Power Switch
back to the ON position, place the robot on the
window again and restart.

WINBOT 9 has encountered
a problem.

A. Press the RESET Button on the Remote
Control.
B. Check for stubborn stains on the window.
Clean the stains before using WINBOT 9.
C. Check the Cupule for dirt or damage. Clean
the Cupule as described in section 4. If Cupule
is scratched or damaged, replace it with a new
one.
D. If the problem persists, please contact
Customer Service.

The Cleaning Pad Plate
turned before WINBOT 9
reached the edge of the
window.

Spray additional Cleaning Solution on the
Cleaning Pad. Restart. If the problem persists,
call Customer Service.

Edge Detection Sensor
malfunction.

Clean the four Edge Detection Sensors as
described in Section 4. If the problem persists,
please contact Customer Service.

The window has a thick
layer of dirt on it.

Clean the window by hand rst and use

WINBOT 9 for regular cleaning after that.
*WINBOT 9 is intended to be used for
maintenance cleaning on common windows.
The product is NOT designed to replace heavy

duty or rst time cleaning.

4

WINBOT 9
does not
follow its
normal
cleaning
pattern,
moves
erratically or
stops.

The Cleaning Pad is not
placed exactly within its
Velcro area.

Remove and reattach the Cleaning Pad making
sure it is placed exactly within its Velcro area.

The Cleaning Pad is dirty. Replace the Cleaning Pad.

The Cupule is dirty or the
Driving Treads are dirty.

Clean the surface of the Cupule and Driving
Treads with the provided Finishing Cloth as
described in section 4. If the problem persists,
please contact Customer Service.

Toutes nos félicitations pour l'achat de votre robot WINBOT d'ECOVACS!
Nous espérons qu'il vous apportera de nombreuses années de satisfaction.
Nous sommes persuadés que votre nouveau robot vous aidera à garder
votre maison propre et vous permettra d'économiser du temps pour vivre
intelligemment et apprécier la vie.
Live Smart. Enjoy Life.

Si vous deviez rencontrez des situations qui n'ont pas été correctement
abordées dans ce manuel, veuillez contacter notre service clientèle, un
technicien sera a votre service pour répondre à vos questions.

Pour plus d'informations, veuillez visiter le site ofciel de ECOVACS :

www.ecovacs.com

Dans un souci d’amélioration constante de nos produits, nous nous réservons
le droit de modifications techniques de l'appareil, que nous jugerons
nécessaire à l'évolution constante de cette unité.

Nous vous remercions d'avoir choisi WINBOT !

1. Consignes de sécurité importantes...........................................................18

2. Contenu de l'emballage et caractéristiques techniques..........................20

2.1 Contenu de l'emballage...........................................................................20

2.2 Caractéristiques.......................................................................................20

2.3 Schéma du produit...................................................................................21

3. Utilisation du robot......................................................................................22

3.1 Indications avant le nettoyage.................................................................22

3.2 Attacher le patin de nettoyage.................................................................23

3.3 Monter l'adaptateur secteur......................................................................23

3.4 Installer la corde de sécurité....................................................................23

3.5 Placer la nacelle de sécurité....................................................................25

3.6 Pulvériser la solution de nettoyage..........................................................25

3.7 Démarrage...............................................................................................26

3.8 Pause......................................................................................................27

3.9 Arrêt.........................................................................................................28

4. Entretien.......................................................................................................29

4.1 Patin de nettoyage...................................................................................29

4.2 Cupule, capteurs et raclette.....................................................................29

4.3 Chenilles..................................................................................................30

5. Témoin lumineux et avertissements sonores ...........................................31

6. Dépannage....................................................................................................32

Contenu

18

FR

1.Consignes de sécurité importantes

Lorsque vous utilisez un appareil électrique, vous devez respecter des précautions de base,

comme :

LIRE TOUTES LES CONSIGNES AVANT TOUTE UTILISATION (DE CET APPAREIL)
CONSERVEZ CES CONSIGNES

1. Cet appareil n'est pas prévu pour être utilisé par les enfants de moins de 8 ans ou par
toute personne qui n'en maîtrise pas l'utilisation. Une surveillance peut s'avérer nécessaire.
Ne laissez pas des enfants jouer avec cet appareil.

2. N'utilisez pas l'appareil dans des environnements extrêmement chauds ou froids

(températures inférieures à 0°C/32 F ou supérieures à 40°C/104 F). Cet appareil peut être
utilisé pour nettoyer l’extérieur de fenêtres s'il est correctement xé à la nacelle de sécurité,

si le vent est faible et en l’absence de pluie et de neige.

3. Veuillez vous assurer que l'appareil est branché lorsqu'il effectue un nettoyage. L'appareil
dispose d'une batterie de secours qui se charge pendant son utilisation. Elle alimente
l'appareil s’il est débranché ou en cas de panne d'électricité.

4. Ne laissez pas l'appareil sans surveillance lorsqu'il est branché.

5. UNIQUEMENT réservé à l'usage domestique. N'utilisez pas l'appareil dans des environnements
commerciaux ou industriels.

6. N'utilisez pas l'appareil sur une vitre ssurée.

7. Utilisez uniquement des accessoires recommandés ou fournis par le fabricant. Utilisez
uniquement l'adaptateur secteur fourni par le fabricant.

8. Veuillez vous assurer que la tension d'alimentation que vous utilisez correspond à la tension
d'alimentation marquée sur l'adaptateur secteur.

9. N'utilisez pas l'appareil sur une fenêtre munie d’un cadre de moins de 5 mm (0,2 pouces).

10. N'utilisez pas l'appareil sur une vitre humide ou grasse.

11. Rangez l'appareil à l’abri de la chaleur et éloigné de matériaux inammables.

12. N'utilisez pas l'appareil s’il n'est pas correctement xé à la vitre ou s'il présente des dommages

visibles.

13. Pour réduire le risque de choc électrique, ne plongez pas l'appareil dans l'eau ou dans tout

autre liquide. Ne le placez pas et ne l'entreposez pas dans un endroit où il pourrait tomber
ou être tiré dans une baignoire ou un lavabo.

14. Ne touchez pas la prise d'alimentation ou l'appareil si vous avez les mains mouillées.

15. Ne chargez pas l'appareil dans des environnements extrêmement chauds ou froids, car la

durée de vie de la batterie pourrait en être affectée.

16. Lorsque l'appareil est en charge, ne le placez pas sur d'autres appareils électriques et

gardez-le à l'écart de toute amme et de tout liquide.

17. Veillez à ne pas endommager le cordon d'alimentation. Ne tirez pas et ne portez pas l'appareil

par le cordon d'alimentation ; n’'utilisez pas le cordon d’alimentation comme poignée ; ne
fermez pas de fenêtre sur lui et ne posez pas de charge lourde dessus. Gardez le cordon
d'alimentation éloigné des surfaces chaudes.

18. N'utilisez pas l'appareil si le cordon d'alimentation ou la prise sont endommagés. Ne

l'utilisez pas s'il n'est pas en parfait état de fonctionnement, s'il est tombé, s'il est
endommagé ou s'il est entré en contact avec de l'eau. Si tel est le cas, il doit être réparé
par le fabricant ou par son technicien de service pour en éviter tout danger.

19. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou par

son technicien de service pour éviter tout danger.

20. Retirez la che de la prise avant d'entreprendre le nettoyage ou l'entretien de l'appareil.

Ne débranchez l'adaptateur d'alimentation en tirant sur le cordon d'alimentation.

19

FR

1.Consignes de sécurité importantes

21. La batterie de secours doit être remplacée par le fabricant ou par son technicien de service

pour éviter tout danger.

22. La batterie de secours doit être enlevée et éliminée conformément aux lois et réglementations

locales avant la mise au rebut de l’appareil.

23. L'appareil doit être débranché avant d'en retirer la batterie aux ns de l’élimination de l’appareil.

24. Veuillez éliminer les batteries usagées conformément aux lois et réglementations locales.

25. Ne faites pas brûler l'appareil, même s'il est extrêmement endommagé. La batterie

pourrait exploser.

26. L'appareil doit être utilisé dans le respect des instructions contenues dans ce manuel.

ECOVACS Robotics ne saurait être tenue responsable des dommages ou blessures
occasionnés par une utilisation non conforme.

Élimination conforme du produit

Ce symbole indique qu'en Europe, ce produit ne doit pas être éliminé avec les déchets
ménagers. Pour éviter tout éventuel préjudice à l'environnement ou à la santé humaine
résultant de l’élimination de déchets non contrôlées, recyclez-le de manière responsable

an de promouvoir la réutilisation durable des ressources. Pour retourner votre appareil

usagé, veuillez utiliser les systèmes de retour et de collecte ou contactez le revendeur

de votre appareil. Il peut prendre ce produit aux ns de son recyclage respectueux de

l'environnement.

Pour les pays de l'UE

20

FR

2.Contenu de l'emballage et caractéristiques techniques

2.1 Contenu de l'emballage

2.2 Caractéristiques

Modèle

W930

Tension de service

15V DC

Puissance nominale

35W

Télécommande

Tension d'entrée

3V DC

Adaptateur secteur : WT1503000

Entrée：

100-240V AC 50/60Hz 1.6A

Sortie：

15V DC 3.0A

*

Les spécications techniques et de conception peuvent changer dans le cadre de l'amélioration

continue du produit.

Robot

(3) Patins de

nettoyage

Chiffon de nition

(1) Cordon

d'extension

WINBOT

(1.5m/4’11”)

Télécommande

avec piles

Adaptateur secteur Mode d'emploi

Solution de

nettoyage

WINBOT

Nacelle de

sécurité et corde

Instruction Manual

EN

Mode d'emploi
Benutzerhandbuch
Manual de instrucciones

FR

DE

ES

21

FR

Télécommande

1. Cordon d’alimentation

2. Poignée

3. Témoin lumineux et bouton
MARCHE/PAUSE

4. Dispositif de purge d'air

5. Plateau du patin de nettoyage

6. Raclette

7. Cupule

8. Chenilles

9. Capteur de roue

10. Témoin lumineux
inférieur

11. Commutateur d'alimentation
situé sous l'appareil

12. Capteurs de détection des bords

13. Patin de nettoyage

14. Velcro du patin de nettoyage

10
11
12

13

14

9

8

7

6

1
2

3
4

5

1. Bouton de réinitialisation (RESET)

2. Boutons de contrôle de la direction

3. Bouton MARCHE/PAUSE

4. Bouton de synchronisation télécommande

2.Contenu de l'emballage et caractéristiques techniques

2.3 Schéma du produit

Robot

1

2

3

4

22

FR

3. Utilisation du robot

3.1 Indications avant le nettoyage

N'utilisez pas WINBOT 9 sur une fenêtre avec

un cadre de moins de 5 mm (0,2").

Si le témoin lumineux de WINBOT 9 est
VERT et clignote après avoir mis l’appareil en
marche, il est alors nécessaire de recharger
la batterie de secours. Laissez WINBOT 9
branché pour recharger la batterie de secours
jusqu’à ce que le témoin lumineux soit BLEU et
clignote. WINBOT 9 ne reprendra le nettoyage
qu’une fois sa batterie de secours rechargée.

WINBOT 9 peut nettoyer des vitres avec
ou sans cadre dont les dimensions sont

supérieures à 35 cm x 60 cm (13,8’’ x 23,6’’).

Si la fenêtre est entièrement recouverte de
poussière, nettoyez une petite zone de la
vitre au préalable avant d'y placer WINBOT 9.

60

35

Assurez-vous qu'il existe une distance d'au moins 15 cm (5,9") entre la vitre et les obstacles

présents dans la pièce, comme des rideaux ou des meubles.
WINBOT 9 peut nettoyer une vitre horizontale ou placée en angle en utilisant les boutons de

contrôle de la direction sur la télécommande.
N'utilisez pas WINBOT 9 à l'envers.

N'utilisez pas WINBOT 9 sur une vitre présentant une surface inégale, par exemple les vitres
en verre dépoli, gravé, imprimé, tressé ou avec des décalcomanies.

WINBOT 9 ne doit être utilisé qu'avec la solution de nettoyage WINBOT. L'utilisation d'autres

nettoyants réduit signicativement les performances de WINBOT et peut l'endommager.

23

FR

3. Utilisation du robot

3.2 Attacher le patin de nettoyage

3.4 Installer la corde de sécurité

Retournez WINBOT 9 et attachez doucement
le patin de nettoyage au Velcro. Assurez­vous que le patin de nettoyage est placé
exactement dans sa zone Velcro.

A

B

C

D

D

Si vous utilisez WINBOT 9 pour nettoyer une fenêtre extérieure, vous
DEVEZ utiliser la nacelle de sécurité et la corde.

3.3 Monter l'adaptateur secteur

Si WINBOT 9 est utilisé pour nettoyer une fenêtre intérieure, passez à l'étape 3.6.

*

Extrémité A : cordon d'alimentation du robot

Extrémité B : cordon d'alimentation de l'adaptateur

Extrémité C : nacelle de sécurité Extrémité D : corde de sécurité

24

FR

3. Utilisation du robot

Enroulez une extrémité de la corde de sécurité
sur l'extrémité A du cordon d'alimentation du
robot et serrez.

1

Raccordez les extrémités A et B et serrez-les.

2

Enroulez l'autre extrémité de la corde de
sécurité autour du montant de la nacelle
de sécurité puis serrez.

3

Si la longueur du cordon d'alimentation restreint le mouvement de WINBOT 9, un cordon
d'extension WINBOT peut être utilisé. Séparez les extrémités A et B, raccordez-les aux deux
extrémités du cordon d'extension et serrez.
Un seul cordon d'extension peut être utilisé lorsque WINBOT 9 nettoie une fenêtre extérieure.

*

*

25

FR

3.6 Pulvériser la solution de nettoyage

3. Utilisation du robot

WINBOT 9 ne doit être utilisé qu'avec la solution de nettoyage WINBOT. L'utilisation d'autres

nettoyants réduit signicativement les performances de WINBOT et peut l'endommager.

*

Pour un nettoyage encore plus efficace,
pulvérisez trois fois la solution nettoyante
WINBOT fournie sur chaque face du patin
de nettoyage. Le patin de nettoyage doit être
humide et non mouillé.

Après avoir pulvérisé la solution, essuyez la
partie inférieure de WINBOT 9 avec le tissu
fourni.

3.5 Placer la nacelle de sécurité

La nacelle de sécurité DOIT être
placée sur

la face intérieure

de la

fenêtre.

Appuyez FERMEMENT la nacelle de
sécurité sur la face intérieure de la fenêtre
à nettoyer. Assurez-vous que la nacelle
de sécurité est attachée et sécurisée en
position.

26

FR

3. Utilisation du robot

3.7 Démarrage

Branchez WINBOT 9

1

Mettez-le en marche

2

Placez le commutateur d'alimentation situé
sous l'appareil en position “ ”. WINBOT 9 est
en marche lorsqu'il émet un signal sonore et
que le témoin lumineux est BLEU et clignote.

Placez le robot sur la vitre

3

Appuyez sur le bouton MARCHE/PAUSE
sur la poignée de WINBOT 9. Le moteur de
succion de WINBOT 9 démarre.
Placez WINBOT 9 sur la fenêtre à au moins

10 cm (4") des coins de celle-ci ou de tout

autre obstacle et appuyez fermement dessus.
WINBOT 9 est correctement attaché à la
fenêtre lorsque le témoin lumineux est BLEU
et reste allumé.

Assurez-vous qu'il existe une

distance d'au moins 15 cm (5.9")

entre la vitre et les obstacles présents
dans la pièce, comme des rideaux ou
des meubles.

*

27

FR

3.8 Pause

3. Utilisation du robot

Démarrage

4

Appuyez sur le bouton MARCHE/PAUSE
sur WINBOT 9 ou sur la télécommande pour
lancer le nettoyage.

Mettez WINBOT 9 en pause pendant un
nettoyage en appuyant sur le bouton
MARCHE/PAUSE sur le robot ou sur la
télécommande.

WINBOT 9 peut être déplacé vers l'avant,
l'arrière, la gauche et la droite à l'aide des
boutons de contrôle de la télécommande
lorsqu'il est en pause. Il nettoie lorsque les
boutons de contrôle de la direction sont utilisés.

28

FR

Retirer WINBOT 9 Mise hors tension

Saisissez WINBOT 9 par la poignée. Tirez le
dispositif de purge d'air et retirez WINBOT 9 de
la fenêtre. Éliminez les marques laissées sur la
vitre lorsque vous avez retiré WINBOT 9 à l'aide
du tissu fourni.

1 2

3.9 Arrêt

Une fois que WINBOT 9 a terminé son cycle de nettoyage, il retourne à son emplacement de
départ et émet un signal sonore.

Retirez la nacelle de sécurité le
cas échéant.

Débranchez WINBOT 9.

3 4

3. Utilisation du robot

Placez le commutateur d'alimentation en
position “ O ” .

Remarque : si WINBOT 9 rencontre un problème et que le témoin lumineux est ROUGE et

allumé, il peut être réinitialisé en appuyant sur le bouton de réinitialisation de la télécommande.

*

29

FR

4. Entretien

Avant toute opération de nettoyage et d'entretien sur WINBOT 9, déplacez le commutateur
d'alimentation situé sous l'appareil en position “ O ” et débranchez-le de la prise.

4.1 Patin de nettoyage

4.2 Cupule, capteurs et raclette

Nettoyage de la cupule

Nettoyage des capteurs de
détection des bords

Nettoyage du capteur de roue

Retournez le robot et retirez tout débris
présent à la surface de la cupule à l'aide du
tissu fourni pour garantir l'aspiration.

Retournez le robot et essuyez les quatre
capteurs de détection des bords à l'aide du

tissu fourni pour garantir leur efcacité.

Nettoyage de la raclette

Retournez le robot et essuyez la raclette à l'aide

du tissu fourni pour garantir son efcacité.

Retournez le robot et essuyez le capteur de
roue à l'aide du tissu fourni pour garantir son

efcacité.

Retournez le robot et retirez le patin de nettoyage.
Rincez-le et laissez-le sécher complètement
avant de le rattacher sur le robot.

N'utilisez pas un patin de nettoyage
mouillé sur WINBOT 9 car ce dernier
pourrait glisser sur la fenêtre.

*

30

FR

4. Entretien

4.3 Chenilles

Déplacer l'interrupteur arrière vers la position " ". Inspectez les bandes de roulement

en utilisant les boutons

et de la
télécommande . Arrêtez l'entraînement des
bandes de roulement , si la saleté est visible
sur les chapes.
Déplacez l'interrupteur arrière vers la
position "O".
Nettoyez toute saleté sur les chapes de
conduite avec le tissu fourni.

Nettoyage des coins de WINBOT 9

Retournez le robot, retirez les patins de
nettoyage et essuyez les quatre coins de
WINBOT 9 à l'aide du tissu fourni.

31

FR

5. Témoin lumineux et avertissements sonores

Indicateur Description

Le témoin lumineux est
VERT et clignote

La batterie de secours est faible et se recharge. WINBOT 9
ne reprendra le nettoyage qu'une fois sa batterie de secours
rechargée.

Le témoin lumineux est
BLEU et clignote

WINBOT 9 est en marche et prêt à être placé sur la vitre.
Si WINBOT 9 est déjà sur la fenêtre, veuillez vous référer à la
section 6 Dépannage.

Le témoin lumineux est
BLEU et reste allumé

WINBOT 9 adhère correctement à la vitre et est prêt à nettoyer.

Le témoin lumineux est
ROUGE et reste allumé

WINBOT 9 a rencontré un problème. Veuillez vous référer à la
section 6 Dépannage pour plus de détails.

WINBOT émet un signal
sonore

WINBOT 9 émet un signal sonore dans les situations suivantes :

WINBOT 9 est mis en marche.
WINBOT 9 termine le nettoyage.
WINBOT 9 et la télécommande ont été synchronisés.
WINBOT 9 a rencontré un problème.

32

FR

6. Dépannage

NO.

Dysfonctionnement

Causes possibles Solutions

1

La télécommande
ne fonctionne pas

WINBOT 9 effectue un nettoyage.
Lorsque WINBOT 9 nettoie, seul
le bouton MARCHE/PAUSE
fonctionne sur la télécommande.

Mettez WINBOT 9 en pause en appuyant sur
le bouton MARCHE/PAUSE sur le robot ou sur
la télécommande. Les autres boutons sur la
télécommande ne fonctionneront que lorsque
WINBOT 9 sera mis en pause.

La télécommande n'est pas
synchronisée avec WINBOT 9.
WINBOT 9 est déjà synchronisé
avec sa télécommande lorsqu'il
sort de l'usine. Si la télécommande
n'est plus synchronisée ou est
remplacée, elle peut être à
nouveau synchronisée.

Mettez WINBOT 9 en marche. Dans le même
temps, appuyez sur les boutons

du WINBOT

9 et

de la télécommande et maintenez­les enfoncés. La synchronisation est terminée
lorsque WINBOT 9 émet un signal sonore.

Les piles ne sont pas installées
dans la télécommande ou doivent
être remplacées.

Installez ou remplacez les piles de la
télécommande.

2

Le témoin lumineux
est BLEU et clignote
après que WINBOT 9
a été placé sur la vitre

L'aspiration n'est pas sufsante

pour que WINBOT 9 s'accroche à
la vitre.

A.Appuyez WINBOT 9 sur la fenêtre un peu plus
fortement.
B.Contrôlez la présence de débris sur la cupule.
Nettoyez la surface de la cupule à l'aide du tissu
fourni tel que décrit à la section 4.
C.La vitre est trop sale pour que WINBOT 9 s'y
accroche correctement. Nettoyez une petite zone
de la vitre au préalable avant d'y placer WINBOT 9.
D.Si le problème persiste, veuillez contacter le
service après-vente.

33

FR

6. Dépannage

NO.

Dysfonctionnement

Causes possibles Solutions

3

Le témoin lumineux
est ROUGE et
reste allumé après
la mise en marche
ou pendant le
nettoyage.

En cas d'interruption
de l'électricité pendant
que WINBOT 9 etait
en phase nettoyage,
branchez la prise ,
ou déconnecter
l'alimentation
electrique.

A.Connectez WINBOT 9 à l'adaptateur secteur puis brancher
dans la prise. Appuyez sur le bouton MARCHE / ARRET
sur le robot ou au niveau de la télécommande. WINBOT 9
reprendra le nettoyage.
En cas de panne d'electricité , et que la solution préconisée
ci-dessus ne fonctionne pas , WINBOT 9 devra être raméné
automatiquement vers la position de démarrage . Dans
de rares cas lorsque le robot est incapable de revenir
à sa position de départ , veuillez utiliser les boutons de
commande de direction de la télécommande pour diriger

le robot vers une position sur la fenêtre an de pouvoir y

acceder en toute sécurité. Retirez le robot à partir de la
fenêtre et débranchez l'interrupteur d'alimentation . Si
l'electricité est revenue , déplacer l'interrupteur d'alimentation
vers la position MARCHE , placez le robot sur la fenêtre puis
redémarrer.

WINBOT 9 a rencontré
un problème.

A. Appuyez sur le bouton RESET de la télécommande.
B. Contrôlez la présence de tâches tenaces sur la fenêtre.
Nettoyez-les avant d'utiliser WINBOT 9.

C. Vériez la présence de poussière sur la cupule ou si celle-

ci est endommagée. Nettoyez la cupule tel que décrit à la
section 4. Si elle est rayée ou endommagée, remplacez-la.
D. Si le problème persiste, veuillez contacter le service
après-vente.

Le plateau du patin
de nettoyage tourne
avant que WINBOT 9
ait atteint le bord de la
fenêtre.

Pulvérisez plus de solution de nettoyage sur le patin de
nettoyage. Redémarrez le robot. Si le problème persiste,
veuillez contacter le service après-vente.

Dysfonctionnement du
capteur de détection
des bords.

Nettoyez les capteurs de détection des bord conformément
à description à la section 4. Si le problème persiste, veuillez
contacter notre service après-vente.

La fenêtre est
recouverte d'une
épaisse couche de
poussière.

Nettoyez la fenêtre manuellement avant d'utiliser WINBOT 9
pour un nettoyage standard.
*WINBOT 9 est conçu pour l'entretien domestique des
vitres classiques et NON pour un usage intensif ou en
remplacement d'un premier nettoyage.

4

WINBOT 9 ne suit
pas son modèle de
nettoyage normal
, il se déplace ou
s 'arrête de façon
erratique.

Le tampon de
nettoyage n'e??st pas
placé correctement son
emplacement Velcro.

Retirer et rexer le tampon de nettoyage en vous assurant

qu'il soit correctement placé dans son emplacement velcro.

le tampon de nettoyage
est sale.

Remplacer le tampon de nettoyage.

La cupule est sale
ou les bandes de
roulement sont sales.

Nettoyer la surface de la cupule et les bandes de roulement
avec le tissu fourni tel que décri à la section 4.
Si le problème persiste, contacter le service technique.

Herzlichen Glückwunsch zum Kauf Ihres neuen WINBOT-Gerätes von
ECOVACS! Wir hoffen, dass es viele Jahre lang zu Ihrer vollen Zufriedenheit
arbeitet und sind sicher, dass es Ihnen dabei helfen wird, Ihr Zuhause sauber
zu halten, während Sie Ihre wertvolle Zeit für die angenehmen Dinge im Leben
nutzen können.
Live Smart. Enjoy Life.

Wenn Sie auf weitere Probleme stoßen, die in dieser Bedienungsanleitung
nicht zu Ihrer Zufriedenheit behandelt wurden, kontaktieren Sie unseren
Kundendienst. Unsere Kundendiensttechniker stehen Ihnen gern zur Verfügung,
um Ihre speziellen Probleme zu lösen und Ihre Fragen zu beantworten.

Für weitere Informationen besuchen Sie bitte die ECOVACS ofzielle Website:

www.ecovacs.com

Technische und konstruktive Änderungen am Gerät, die aufgrund der ständigen
Weiterentwicklung dieses Gerätes erforderlich sind, behalten wir uns vor.

Vielen Dank, dass Sie sich für WINBOT entschieden haben.

1. Wichtige Sicherheitshinweise....................................................................34

2. Packungsinhalt und Technische Daten.....................................................36

2.1 Packungsinhalt........................................................................................36

2.2 Technische Daten....................................................................................36

2.3 Produktübersicht.....................................................................................37

3. Hinweise zum Gebrauch des Roboters.....................................................38

3.1 Vor dem Reinigen .....................................................................................38

3.2 Befestigen des Reinigungsbelags...........................................................39

3.3 Anschließen des Netzadapters....................................................................39

3.4 Befestigen des Halteseils........................................................................39

3.5 Anbringen des Sicherheitssystems..........................................................41

3.6 Aufsprühen der Reinigungslösung...........................................................41

3.7 Start.........................................................................................................42

3.8 Pause......................................................................................................43

3.9 Stopp.......................................................................................................44

4. Wartung..........................................................................................................45

4.1 Reinigungsbelag......................................................................................45

4.2 Saugnapf, Sensoren und Gummilippe.....................................................45

4.3 Antriebsketten..........................................................................................46

5. Kontrollleuchten und Akustiksignale ........................................................47

6. Fehlerbehandlung........................................................................................48

Inhalt

34

DE

1.Wichtige Sicherheitshinweise

Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu

beachten. Dazu gehören auch die folgenden Hinweise:

LESEN SIE ALLE ANWEISUNGEN VOR GEBRAUCH (DIESES GERÄTES)
BEWAHREN SIE DIESE ANWEISUNGEN AUF

1. Dieses Gerät darf nicht von Kindern unter 8 Jahren oder Personen benutzt werden, die nicht
über die sachgemäße Verwendung des Gerätes informiert sind. Diese Personen müssen
beaufsichtigt werden. Lassen Sie Kinder nicht mit dem Gerät spielen.

2. Verwenden Sie das Gerät nicht bei extrem heißen bzw. kalten Temperaturen (unter 0° C

bzw. über 40° C). Das Gerät kann zum Reinigen von Fenster-Außenflächen verwendet

werden, sofern es über ein Sicherheitsseil mit dem Sicherheitssystem verbunden ist, kein
Wind herrscht und es nicht regnet oder schneit.

3. Stellen Sie sicher, dass der Netzstecker des Gerätes während der Reinigung in der Steckdose

steckt. Das Gerät verfügt über einen Ersatzakku, der sich während des Gebrauchs auädt. So

wird das Gerät mit Strom versorgt, wenn der Netzstecker gezogen wird oder der Strom ausfällt.

4. Lassen Sie das Gerät nicht unbeaufsichtigt, solange es ans Stromnetz angeschlossen ist.

5. Verwenden Sie das Gerät AUSSCHLIESSLICH für den Hausgebrauch. Verwenden Sie das
Gerät nicht für kommerzielle oder industrielle Zwecke.

6. Verwenden Sie das Gerät nicht auf gesprungenen Glasächen.

7. Verwenden Sie nur das vom Hersteller empfohlene oder gelieferte Zubehör. Verwenden Sie
nur den vom Hersteller gelieferten Netzadapter.

8. Stellen Sie sicher, dass die Netzspannung mit der auf dem Netzadapter angegebenen
Netzspannung übereinstimmt.

9. Verwenden Sie das Gerät nicht auf Fenstern mit Rahmen, die schmaler als 5 mm sind.

10. Verwenden Sie das Gerät nicht auf nassen oder fettigen Fensterächen.

11. Lagern Sie das Gerät vor Hitze geschützt und in sicherem Abstand zu brennbaren Materialien.

12. Verwenden Sie das Gerät nicht, wenn es nicht fest an der Fensteräche haftet oder sichtbare

Beschädigungen aufweist.

13. Legen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten, um elektrischen Schlägen

vorzubeugen. Lagern Sie das Gerät immer so, dass es nicht in eine Badewanne oder ein
Waschbecken fallen oder gezogen werden kann.

14. Berühren Sie den Netzstecker oder das Gerät nicht mit nassen Händen.

15. Laden Sie das Gerät nicht bei extrem heißen bzw. kalten Temperaturen auf, da sonst die

Lebensdauer des Akkus beeinträchtigt werden kann.

16. Stellen Sie das Gerät beim Laden nicht auf andere elektrische Geräte und halten Sie es

fern von Feuer und Flüssigkeiten.

17. Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Ziehen oder tragen Sie das

Gerät nicht am Netzkabel, verwenden Sie das Netzkabel nicht als Griff, klemmen Sie das
Netzkabel nicht versehentlich beim Schließen eines Fensters ein und stellen Sie keine
schweren Gegenstände auf das Netzkabel. Halten Sie das Netzkabel von heißen Flächen fern.

18. Verwenden Sie das Gerät nicht, wenn das Netzkabel oder die Steckdose beschädigt

ist. Verwenden Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert, wenn es
heruntergefallen, beschädigt oder mit Wasser in Berührung gekommen ist. Wenn das
Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst
ausgewechselt werden, damit keine Gefahr davon ausgeht.

35

DE

1.Wichtige Sicherheitshinweise

19. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst

ausgewechselt werden, damit keine Gefahr davon ausgeht.

20. Vor dem Reinigen oder Warten des Gerätes muss der Stecker aus der Steckdose gezogen

werden. Ziehen Sie nicht am Kabel, um die Verbindung mit dem Netzadapter zu lösen.

21. Der Ersatzakku muss durch den Hersteller oder dessen Kundendienst ausgewechselt werden,

damit keine Gefahr davon ausgeht.

22. Vor dem Entsorgen des Gerätes ist der Akku entsprechend den örtlichen Gesetzen und

Vorschriften zu entfernen und zu entsorgen.

23. Bevor der Akku zur Entsorgung des Gerätes aus dem Gerät entfernt wird, muss das Gerät

vom Netz getrennt werden.

24. Gebrauchte Akkus sind entsprechend den örtlichen Gesetzen und Vorschriften zu entsorgen.

25. Verbrennen Sie das Gerät nicht, auch wenn es stark beschädigt ist, da der Akku im Feuer

explodieren könnte.

26. Verwenden Sie das Gerät immer gemäß den Anweisungen in dieser Bedienungsanleitung.

Ecovacs Robotics übernimmt keine Haftung für Verletzungen und Schäden, die durch
unsachgemäße Verwendung entstehen.

Ordnungsgemäße Entsorgung dieses Produkts

Diese Markierung bedeutet, dass das Produkt in der EU nicht mit dem normalen Hausmüll
entsorgt werden darf. Seien Sie verantwortungsbewusst und führen Sie das Produkt der
Wiederverwertung zu, um die nachhaltige Nutzung von Rohstoffen zu unterstützen und
um Umweltschäden bzw. Gesundheitsgefahren durch unkontrollierte Müllentsorgung zu
vermeiden. Nutzen Sie für die Rückführung des Gerätes die entsprechenden Rückgabe­und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt
erworben haben. So wird eine umweltgerechte Wiederverwertung des Produkts
sichergestellt.

Für EU-Länder

36

DE

2.Packungsinhalt und Technische Daten

2.1 Packungsinhalt

2.2 Technische Daten

Modell

W930

Arbeitsspannung

15V DC

Nennleistung

35W

Fernbedienung

Eingangsspannung

3V DC

Netzadapter: WT1503000

Eingang:

100-240V AC 50/60Hz 1.6A

Ausgang:

15V DC 3.0A

*

Technische Daten und Bauweise können aufgrund ständiger Weiterentwicklungen des Produktes

abweichen.

Roboter

(3)

Reinigungsbeläge

Poliertuch(1)WINBOT-

Verlängerungskabel

(1,5 m)

Fernbedienung

mit Batterien

Netzadapter Benutzerhandbuch

WINBOT-

Reinigungslösung

Sicherheitssystem

und Halteseil

Instruction Manual

EN

Mode d'emploi
Benutzerhandbuch
Manual de instrucciones

FR

DE

ES

37

DE

Fernbedienung

1. Netzkabel

2. Handgriff

3. Kontrollleuchte und START/
PAUSE-Taste

4. Luftablassventil

5. Grundplatte

6. Gummilippe

7. Saugnapf

8. Antriebsketten

9. Radsensor

10. Kontrollleuchte an
der Unterseite

11. Netzschalter an der Unterseite

12. Randsensoren

13. Reinigungsbelag.

14. Klettstreifen für Reinigungsbelag

10
11
12

13

14

9

8

7

6

1
2

3
4

5

1. RESET-Taste

2. Richtungssteuerungstasten

3. START/PAUSE-Taste

4. Taste zur Synchronisierung der Fernbedienung

2.Packungsinhalt und Technische Daten

2.3 Produktübersicht

Roboter

1

2

3

4

38

DE

3. Hinweise zum Gebrauch des Roboters

3.1 Vor dem Reinigen

60

35

Verwenden Sie den WINBOT 9 nicht auf
Fenstern mit Rahmen, die schmaler als 5
mm sind.

Mit dem WINBOT 9 lassen sich sowohl
gerahmte als auch rahmenlose Fenster mit einer
Größe von mindestens 35 cm x 60 cm reinigen.

Wenn die Kontrollleuchte des WINBOT 9
nach dem Einschalten GRÜN blinkt, muss
der Akku aufgeladen werden. Lassen Sie das
Gerät zum Aufladen des Akkus am Netz, bis
die Kontrollleuchte BLAU blinkt. Das Gerät
arbeitet nicht, solange der Akku aufgeladen wird.

Wenn die Fensterscheibe vollständig mit
Schmutz bedeckt ist, reinigen Sie einen
kleinen Bereich von Hand, bevor Sie das
Gerät dort aufsetzen und in Betrieb nehmen.

Stellen Sie sicher dass sich Hindernisse wie Vorhänge oder Möbel in einem Abstand von 15

cm zur Fensterscheibe benden.

Mit Hilfe der Richtungssteuerungstasten auf der Fernbedienung lassen sich mit dem WINBOT 9

auch horizontale oder schräge Fensterächen reinigen.

Lassen Sie das Gerät nicht kopfüber arbeiten.
Verwenden Sie das Gerät nicht auf unebenen, z. B. beklebten, gefrosteten, strukturierten,

gemusterten oder beschichteten Glasächen.

Verwenden Sie für das Gerät nur die WINBOT-Reinigungslösung. Durch die Verwendung
anderer Reinigungsmittel kann sich die Reinigungsleistung verschlechtern und möglicherweise
kann es auch zu Schäden am Roboter kommen.

39

DE

3. Hinweise zum Gebrauch des Roboters

3.2 Befestigen des

Reinigungsbelages

3.4 Befestigen des Halteseils

Drehen Sie das Gerät um und befestigen Sie
den Reinigungsbelag an den Klettstreifen.
Stellen Sie sicher, dass der Reinigungsbelag
genau auf den Klettstreifen sitzt.

A

B

C

DD

Wenn das Gerät zur Reinigung von Fenster-Außenächen eingesetzt wird,

MÜSSEN das Sicherheitssystem sowie das Halteseil verwendet werden.

3.3 Anschließen des
Netzadapters

Wenn das Gerät für die Reinigung von Fenster-Innenächen verwendet wird, gehen Sie zu Punkt 3.6.

*

Ende A: Netzkabel Roboter

Ende B: Netzkabel Netzadapter

Ende C: Sicherheitssystem Ende D: Halteseil

40

DE

3. Hinweise zum Gebrauch des Roboters

Wickeln Sie ein Ende des Halteseils am
Ende A um das Netzkabel des Roboters und
befestigen Sie es.

1

Verbinden Sie Ende A mit Ende und sichern
Sie die Verbindung.

2

Wickeln Sie das andere Ende des Halteseils
um das Mittelteil des Sicherheitssystems und
ziehen Sie es fest.

3

Wenn die Bewegungsfreiheit des WINBOT 9 aufgrund der Länge des Netzkabels eingeschränkt
ist, kann ein WINBOT-Verlängerungskabel verwendet werden. Lösen Sie zu diesem Zweck
die Verbindung zwischen A und B, schließen Sie die beiden Enden jeweils an ein Ende des
Verlängerungskabels an und sichern Sie die Verbindung.

Wenn das Gerät zum Reinigen von Fenster-Außenflächen verwendet wird, darf nur ein
Verlängerungskabel verwendet werden.

*

*

41

DE

3.6 Aufsprühen der Reinigungslösung

3. Hinweise zum Gebrauch des Roboters

3.5 Anbringen des Sicherheitssystems

Das Sicherheitssystem MUSS an
der Fenster-

Innenseite

angebracht

werden.

Drücken Sie das Sicherheitssystem FEST
an die

Innenseite

des zu reinigenden
Fensters. Stellen Sie sicher, dass das
Sicherheitssystem fest haftet.

Verwenden Sie für das Gerät nur die WINBOT-Reinigungslösung. Durch die Verwendung
anderer Reinigungsmittel kann sich die Reinigungsleistung verschlechtern und möglicherweise
kann es auch zu Schäden am Roboter kommen.

*

Besprühen Sie jede Seite des Belages
mit drei Sprühstößen der mitgelieferten
Reinigungslösung. Der Reinigungsbelag
sollte feucht, aber nicht nass sein.

Reiben Sie die Unterseite des Gerätes nach
dem Aufsprühen der Reinigungslösung mit
dem mitgelieferten Poliertuch ab.

42

DE

3. Hinweise zum Gebrauch des Roboters

3.7 Start

Schließen Sie das Gerät ans
Netz an

1

Schalten Sie das Gerät EIN

2

Bringen Sie den Netzschalter in " " Stellung.
Der WINBOT 9 ist eingeschaltet, wenn ein
Piepton ertönt und die Kontrollleuchte BLAU
blinkt.

Setzen Sie das Gerät auf die

Fensteräche.

3

Drücken Sie die START/PAUSE-Taste am
Handgriff des Gerätes. Der Saugantrieb des
Gerätes startet.
Setzen Sie das Gerät mit festem Druck in
einem Abstand von mindestens 10 m zu
den Ecken des Fensters und sonstigen
Hindernissen auf die Fensterscheibe. Wenn
der WINBOT 9 fest am Fenster haftet,
leuchtet die Kontrollleuchte dauerhaft BLAU.

Stellen Sie sicher dass sich Hindernisse
wie Vorhänge oder Möbel in einem
Abstand von 15 cm zur Fensterscheibe

benden.

*

43

DE

3.8 Pause

3. Hinweise zum Gebrauch des Roboters

Start

4

Drücken Sie zum Starten des
Reinigungsvorgangs die START/PAUSE­Taste am Gerät oder auf der Fernbedienung.

Drücken Sie zum Unterbrechen des
Reinigungsvorgangs die START/PAUSE­Taste am Gerät oder auf der Fernbedienung.

Während einer Betriebsunterbrechung
lässt sich der WINBOT 9 mit Hilfe der
Richtungssteuerungstasten auf der
Fernbedienung vorwärts, rückwärts, nach
links oder rechts steuern. Das Gerät reinigt,
wenn die Richtungssteuerungstasten
betätigt werden.

44

DE

3. Hinweise zum Gebrauch des Roboters

Nehmen Sie den WINBOT 9

von der Fensteräche ab

Schalten Sie das Gerät AUS

Bringen Sie den Netzschalter in “ O ”-Stellung.Fassen Sie das Gerät am Handgriff. Betätigen
Sie das Luftablassventil und nehmen Sie den
WINBOT 9 vom Fenster ab. Eventuell durch
das Abnehmen des Gerätes verbleibende
Spuren lassen sich mit dem mitgelieferten
Poliertuch entfernen.

1 2

3.9 Stopp

Am Ende des Reinigungsvorgangs kehrt das Gerät zum Startpunkt zurück und gibt einen
Piepton ab.

Nehmen Sie das Sicherheitssystem
ab, falls es verwendet wurde.

Ziehen Sie den Netzstecker des
WINBOT 9 aus der Steckdose.

3 4

Anmerkung: Das Gerät kann durch Drücken der RESET-Taste an der Fernbedienung

zurückgesetzt werden, wenn eine Funktionsstörung vorliegt und die Kontrollleuchte ROT leuchtet.

*

45

DE

4. Wartung

Drehen Sie den Roboter um und nehmen Sie
den Reinigungsbelag ab. Reinigen Sie den
Reinigungsbelag unter fließendem Wasser
und lassen Sie ihn vollständig trocknen, bevor
Sie ihn wieder am Roboter befestigen.

Vor dem Reinigen und der Wartung des Roboters ist das Gerät auszuschalten (Netzschalter
in "

O

"-Stellung) und vom Netz zu trennen (Netzkabel aus der Steckdose ziehen).

4.1 Reinigungsbelag

4.2 Saugnapf, Sensoren und Gummilippe

Verwenden Sie KEINEN nassen
Reinigungsbelag am WINBOT 9, da das
Gerät sonst am Fenster abrutschen kann.

*

Reinigen des Saugnapfes

Reinigen der Randsensoren

Reinigen des Radsensors

Drehen Sie den Roboter um und reiben
Sie eventuelle Verunreinigungen mit dem
mitgelieferten Poliertuch vom Saugnapf ab,
um die volle Ansaugkraft zu erhalten.

Drehen Sie den Roboter um und reiben Sie die
vier Absturzsensoren mit dem mitgelieferten
Poliertuch ab, um ihre einwandfreie Funktion
zu gewährleisten.

Reinigen der Gummilippe

Drehen Sie den Roboter um und reiben

Sie die Gummilippe mit dem mitgelieferten

Poliertuch ab, um eine einwandfreie Funktion

zu gewährleisten.

Drehen Sie den Roboter um und reiben

Sie den Radsensor mit dem mitgelieferten

Poliertuch ab, um eine einwandfreie Funktion

zu gewährleisten.

46

DE

4. Wartung

Bringen Sie den Netzschalter an der Unterseite
des Gerätes in “ “-Stellung.

Drehen Sie das Gerät um und kontrollieren

Sie die Antriebsketten, indem Sie die Tasten

und auf der Fernbedienung betätigen.

Halten Sie die Antriebselemente an sobald

Sie dort Schmutz aufnden.

Bringen Sie den Netzschalter in die „O“=Position.

Entfernen Sie eventuelle Verschmutzungen

mit dem mitgelieferten Poliertuch.

4.3 Antriebsketten

Reinigen der Ecken des Gerätes

Drehen Sie den Roboter um, nehmen Sie den
Reinigungsbelag ab und reiben Sie die vier
Ecken des Gerätes mit dem mitgelieferten
Poliertuch ab.

47

DE

5. Kontrollleuchten und Akustiksignale

Anzeige Beschreibung

Kontrollleuchte blinkt GRÜN

Der Akkuladestand ist niedrig und der Akku wird aufgeladen. Der
Roboter arbeitet nicht, solange der Akku aufgeladen wird.

Betriebsanzeige blinkt BLAU

Der WINBOT 9 ist eingeschaltet, der Saugantrieb läuft und das

Gerät kann auf die Fensteräche aufgesetzt werden.
Wenn sich das Gerät bereits auf der Fensteräche bendet,

siehe Abschnitt 6, Fehlerbehandlung.

Kontrollleuchte leuchtet
dauerhaft BLAU

Das Gerät hat sich an der Fensterscheibe festgesaugt und kann
mit dem Reinigungsvorgang beginnen.

Kontrollleuchte leuchtet ROT

Funktionsstörung des Gerätes. Einzelheiten hierzu entnehmen
Sie bitte Abschnitt 6, Fehlerbehandlung.

Das Gerät erzeugt Pieptöne

Das Gerät erzeugt in den folgenden Fällen einen Piepton:

WINBOT 9 ist eingeschaltet.
WINBOT 9 beendet den Reinigungsvorgang.
WINBOT 9 wurde erfolgreich mit der Fernbedienung
synchronisiert.
Funktionsstörung des Gerätes.

48

DE

6. Fehlerbehandlung

NO.

Funktionsstörung Mögliche Ursachen Fehlerbehebung

1

Fernbedienung
funktioniert nicht

Das Gerät reinigt. Während
des Reinigungsvorgangs
funktioniert nur die START/
PAUSE-Taste an der
Fernbedienung.

Unterbrechen Sie den Reinigungsvorgang
durch Drücken der START/PAUSE-Taste am
Gerät oder an der Fernbedienung. Während der
Betriebsunterbrechung des WINBOT 9 lassen sich
weitere Tasten auf der Fernbedienung betätigen.

Die Fernbedienung ist
nicht mit dem WINBOT 9
synchronisiert.
Im Lieferzustand ist
der WINBOT 9 mit
der Fernbedienung
synchronisiert. Wenn
Fernbedienung und Gerät
nicht aufeinander abgestimmt
sind oder die Fernbedienung
ausgewechselt wird, kann
sie erneut mit dem Gerät
synchronisiert werden.

Schalten Sie das Gerät ein. Halten Sie die
Taste

am Gerät und die Taste an

der Fernbedienung gleichzeitig gedrückt. Bei
erfolgreicher Synchronisierung erzeugt das Gerät
einen Piepton.

In der Fernbedienung

benden sich keine Batterien

oder die Batterien müssen
gewechselt werden.

Legen Sie Batterien in die Fernbedienung ein oder
wechseln Sie die vorhandenen Batterien.

2

Die Kontrollleuchte
blinkt BLAU, nachdem
das Gerät auf die
Fensterscheibe
aufgesetzt wurde.

Die Saugkraft reicht nicht
aus, um sicherzustellen,
dass das Gerät an der
Fensterscheibe haftet.

A.Drücken Sie das Gerät fester an die
Fensterscheibe.
B.Kontrollieren Sie, ob der Saugnapf verschmutzt

ist. Reinigen Sie die Oberäche des Saugnapfes

wie in Abschnitt 4 beschrieben mit dem
mitgelieferten Poliertuch.

C.Die Glasäche ist zu stark verschmutzt, so dass

der WINBOT 9 nicht richtig an der Fensterscheibe
haftet. Reinigen Sie vor Gebrauch des Gerätes

einen kleinen Bereich der Fensteräche von Hand

und setzen Sie den WINBOT 9 dann dort auf.
D.Wenn das Problem weiterhin besteht, wenden
Sie sich bitte an den Kundenservice.

49

DE

6. Fehlerbehandlung

NO.

Funktionsstörung Mögliche Ursachen Fehlerbehebung

3

Die Kontrollleuchte
leuchtet nach
dem Einschalten
oder während des
Reinigungsvorgangs
ROT

Stromunterbrechung
während des
Reinigungsprozesses
verursacht durch
Netzspannungsverlust,
Steckerverlegung oder
lose Verbinding zum
Stromnetzwerk.

A.Verbinden Sie das Gerät mit dem Netzund
schließen Sie diesen ans Netz an. Betätigen Sie
die START/PAUSE-Tastatur am Roboter oder
an der Fernbedienung. WINBOT 9 startet die
Fensterreinigung erneut.
B.Im Falle eines Netzausfalls und, die Lösung
funktioniert nicht, sollte sich WINBOT 9 automatisch
zur Ausgangsposition bewegen. In dem seltenden
Fall, dass der roboter nicht in seine Ausgangsposition
bewegt, benutzen Sie bitte die Richtungssteuerschalter
an der Fernbedienung um den Roboter in eine Stellung
zu bewegen an der Sie ihn sicher erreichen können.
Entnehmen Sie den Roboter der Scheibe und bringen
Sie den Netzschalter in die „OFF“-Position. Sollte die
Netzspannung wieder hergestellt sein, bringen Sie den
Netzschalter erneut in die „ON“-Position, platzieren
Sie erneut den Roboter ans Fenster, und starten Sie
erneut.

Funktionsstörung des
Gerätes.

A. Drücken Sie die RESET-Taste auf der
Fernbedienung.

B. Kontrollieren Sie die Fensteräche auf hartnäckige

Verschmutzungen. Entfernen Sie diese vor Gebrauch
des WINBOT 9.
C. Kontrollieren Sie, ob der Saugnapf verschmutzt
oder beschädigt ist. Reinigen Sie den Saugnapf
wie in Abschnitt 4 beschrieben. Der Saugnapf muss
ausgewechselt werden, wenn er zerkratzt oder
beschädigt ist.
D. Wenn das Problem weiterhin besteht, wenden Sie
sich bitte an den Kundendienst.

Das Gerät wendet,
bevor das Ende der

Fensteräche erreicht ist.

Sprühen Sie zusätzliche Reinigungslösung auf den
Reinigungsbelag. Setzen Sie den Reinigungsbetrieb
fort. Wenn das Problem weiterhin besteht, wenden Sie
sich bitte an den Kundendienst.

Funktionsstörung des
Randsensors

Reinigen Sie die vier Randsensoren wie in Abschnitt
4 beschrieben. Wenn das Problem weiterhin besteht,
wenden Sie sich bitte an den Kundendienst.

Auf der Fensterscheibe

bendet sich eine dicke

Schmutzschicht.

Reinigen Sie das Fenster zunächst von Hand und
dann regelmäßig mit dem WINBOT 9.
* Der WINBOT 9 ist für die Reinigung handelsüblicher
Fenster bestimmt. Das Gerät ist NICHT für die
Entfernung sehr starker Verschmutzungen oder für die
Erstreinigung geeignet.

4

WINBOT 9 folgt
nicht den normalen
Reinigungsmuster,
unstet bewegt oder
stoppt.

Das Reinigungskissen
ist nicht genau in seinem
Velcro Bereich platziert.

Entfernen Sie und bringen Sie das Reinigungskissen
sicherstellen, dass es genau in seinem Velcro Bereich
platziert.

Das Reinigungskissen ist
verschmutzt.

Ersetzen Sie die Reinigungskissen.

Die Cupule verschmutzt
oder die Driving Treter
sind verschmutzt.

Reinigen Sie die Oberäche der Schalensteine

und Driving Treter mit dem mitgelieferten Finishing
Cloth, wie in Kapitel 4 beschrieben.Wenn das
Problem weiterhin besteht, kontaktieren Sie bitte
Kundenservice.

Le felicitamos por la compra de este WINBOT de ECOVACS Robotics y

esperamos que lo disfrute durante muchos años. Conamos en que este robot

le ayude a mantener su hogar limpio y le proporcione más tiempo para disfrutar
de otras actividades.
Live Smart. Enjoy Life.

En caso de encontrar problemas no descritos en este Manual de Instrucciones,
por favor póngase en contacto con nuestro Centro de Atención al Cliente,
donde un técnico le orientará sobre su problema.

Para más información, por favor visite la web ocial de Ecovacs: www.ecovacs.com

La compañía se reserva el derecho a realizar cambios tecnológicos y/o de
diseño en sus productos para una continua mejora.

Gracias por confiar en WINBOT.

1. Instrucciones importantes de seguridad..................................................50

2. Contenido del embalaje y especicaciones técnicas...............................52

2.1 Contenido del embalaje...........................................................................52

2.2 Especicaciones......................................................................................52

2.3 Esquema del producto.............................................................................53

3. Funcionamiento del robot...........................................................................54

3.1 Observaciones antes de limpiar ..............................................................54

3.2 Colocación de la almohadilla limpiadora.................................................55

3.3 Montaje del adaptador de red.................................................................55

3.4 Instalación del cable de seguridad..........................................................55

3.5 Colocación del soporte de seguridad ......................................................56

3.6 Solución limpiadora en spray...................................................................57

3.7 Arranque..................................................................................................58

3.8 Pausa......................................................................................................59

3.9 Parada.....................................................................................................60

4. Mantenimiento.............................................................................................61

4.1 Almohadilla limpiadora........................................................................... 61

4.2 Boca de succión, sensores y espátula....................................................61

4.3 Bandas de rodadura................................................................................62

5. Indicador luminoso de estado y sonidos ..................................................63

6. Solución de problemas...............................................................................64

Índice

50

ES

1.Instrucciones importantes de seguridad

Al usar un dispositivo eléctrico, observe siempre las precauciones básicas de seguridad,

incluidas las que se enumeran a continuación:

ANTES DE USAR ESTE DISPOSITIVO, LEA ATENTAMENTE TODAS LAS
INSTRUCCIONES
CONSERVE ESTAS INSTRUCCIONES

1. Este aparato no está pensado para ser usado por niños menores de ocho años o por

personas que carezcan de los conocimientos necesarios acerca de un uso adecuado. Es
posible que se requiera supervisión. No permita que los niños jueguen con el dispositivo.

2. No use el dispositivo en entornos extremadamente fríos o calientes (temperatura inferior a

-5°C o superior a 40°C). El dispositivo se puede usar para limpiar el exterior de las

ventanas si está correctamente atado al soporte de seguridad, hace poco viento y no
llueve ni nieva.

3. Asegúrese de que el dispositivo está enchufado mientras limpia. El dispositivo tiene una

batería de reserva que se recarga durante la utilización del mismo. Esta batería entra en
funcionamiento cuando el cable se desenchufa o se interrumpe el suministro eléctrico.

4. Mantenga vigilado el dispositivo mientras está enchufado.

5. Diseñado EXCLUSIVAMENTE para uso doméstico. No utilice el dispositivo en espacios

comerciales o industriales.

6. No utilice el dispositivo en cristales rotos.

7. Utilice únicamente los accesorios recomendados o suministrados por el fabricante. Emplee

únicamente el adaptador de red suministrado por el fabricante.

8. Cerciórese de que su suministro eléctrico coincide con el voltaje de alimentación que

gura en el adaptador de alimentación.

9. No utilice el dispositivo en ventanas con un marco inferior a 5 mm.

10. No utilice el dispositivo en ventanas húmedas o grasientas.

11. Guarde el dispositivo lejos de fuentes de calor y materiales inamables.

12. No utilice el dispositivo si no está rmemente colocado en el cristal o presenta daños visibles.

13. Para reducir el riesgo de descarga eléctrica, no sumerja el dispositivo en agua o en cualquier

otro líquido. No coloque ni guarde el dispositivo en un lugar donde pueda caerse o ser
arrastrado hacia una bañera o lavabo.

14. No toque el enchufe o el dispositivo con las manos húmedas.

15. No cargue el dispositivo en espacios extremadamente calientes o fríos, ya que podría

afectar la vida útil de la batería.

16. Mientras se carga el dispositivo, no lo coloque sobre otros dispositivos eléctricos y manténgalo

alejado del fuego y los líquidos.

17. Tenga cuidado de no dañar el cable de alimentación. No arrastre ni transporte el dispositivo

tirando del cable de alimentación, no utilice este cable como un asa, no cierre la ventana
sobre el cable, ni coloque objetos pesados sobre el mismo. Mantenga el cable de

alimentación alejado de las supercies calientes.

18. No utilice este dispositivo con un cable de alimentación o una toma de corriente dañados.

No utilice este dispositivo si no funciona correctamente, se ha caído, dañado o ha entrado
en contacto con agua. El cable de alimentación deberá ser reparado por el fabricante o

por un técnico de servicio técnico de éste, a n de evitar posibles riesgos.

19. Si el cable de suministro eléctrico está dañado, deberá ser reemplazado por el fabricante

o por un técnico de servicio técnico de éste, a n de evitar posibles riesgos.

51

ES

1.Instrucciones importantes de seguridad

20. Extraiga el enchufe de la toma de corriente antes de realizar trabajos de limpieza

y mantenimiento en el dispositivo. No desconecte el adaptador tirando del cable de
alimentación.

21. La batería de reserva debe ser sustituida por el fabricante o por un agente de servicio

técnico del mismo, a n de evitar posibles riesgos.

22. Antes de eliminar el dispositivo, la batería de reserva se debe extraer y eliminar de acuerdo

con la leyes y normativas locales.

23. Antes de extraer la batería para proceder a la eliminación del dispositivo, se deberá

desconectar el dispositivo de la toma de corriente.

24. Elimine las baterías usadas de acuerdo con las leyes y normativas locales.

25. No queme el dispositivo, incluso si éste presenta daños graves, ya que las baterías

pueden explotar.

26. El dispositivo debe utilizarse conforme a las indicaciones que guran en este manual de

instrucciones. Ecovacs Robotics no asume ninguna responsabilidad por los daños o
lesiones causados por un uso inadecuado.

Eliminación correcta de este producto

Esta marca indica que este producto no se debe desechar con otros residuos domésticos
en la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados
del vertido de residuos sin control, recicle el producto de manera responsable para impulsar
la reutilización sostenible de los recursos materiales. Para desechar el dispositivo usado,
utilice los sistemas de recogida y reciclado o consulte con el proveedor a quien compró
el producto. Allí pueden llevar este producto para su reciclado protegiendo el medio ambiente.

Para países de la UE

52

ES

2. Contenido del embalaje y especicaciones técnicas

2.1 Contenido del embalaje

2.2 Especicaciones

Modelo

W930

Voltaje de funcionamiento

15V DC

Potencia nominal

35W

Mando a distancia

Voltaje de entrada

3V DC

Adaptador de red: WT1503000

Entrada:

100-240V AC 50/60Hz 1.6A

Salida：

15V DC 3.0A

*

Los datos técnicos y el diseño podrán verse modicados debido al continuo desarrollo del producto.

Robot

(3) Almohadillas

limpiadoras

Paño de acabado(1) Cable de

prolongación

WINBOT (1,5 m)

Mando a distancia

con pilas

Adaptador de red Manual de

instrucciones

Solución limpiadora

WINBOT

Soporte y cable

de seguridad

Instruction Manual

EN

Mode d'emploi
Benutzerhandbuch
Manual de instrucciones

FR

DE

ES

53

ES

Mando a distancia

1. Cable de alimentación

2. Asa

3. Indicador luminoso de estado y botón

de inicio/pausa (START/PAUSE)

4. Activador de purga de aire

5. Placa de la almohadilla limpiadora

6. Espátula

7. Boca de succión

8. Bandas de rodadura

9. Sensor de rueda

10. Indicador luminoso
inferior de estado

11. Interruptor inferior

12. Sensores de detección
de bordes

13. Almohadilla limpiadora

14. Velcro de la almohadilla
limpiadora

10
11
12

13

14

9

8

7

6

1
2

3
4

5

1. Botón de reinicio (RESET)

2. Botones de control de dirección

3. Botón de inicio/pausa (START/PAUSE)

4. Botón de conexión del mando a distancia

2. Contenido del embalaje y especicaciones técnicas

2.3 Diagrama del producto

Robot

1

2

3

4

54

ES

3. Funcionamiento del robot

3.1 Observaciones antes de limpiar

No utilice el WINBOT 9 en ventanas con un
marco inferior a 5 mm.

Si tras conectar el interruptor principal (ON) el

indicador luminoso de estado del WINBOT 9
parpadea en VERDE, será necesario cargar
la batería de reserva. Para cargar la batería de
reserva, mantenga el WINBOT 9 enchufado
hasta que el indicador de estado parpadee en
AZUL. El robot WINBOT 9 no limpiará el cristal
hasta que la batería de reserva esté cargada.

El WINBOT 9 se puede utilizar para la limpieza

de ventanas con marco o sin marco, con unas

dimensiones superiores a 35 cm x 60 cm.

Si la suciedad cubre toda la superficie de

la ventana, en primer lugar limpie una zona

pequeña del cristal antes de utilizar el robot

y, a continuación, coloque el WINBOT 9 en

esta zona.

60

35

Cerciórese de que existe un espacio libre de 15 cm entre el cristal y los obstáculos de la estancia
como cortinas o muebles.

El WINBOT 9 puede limpiar cristales horizontales o inclinados utilizando únicamente los botones
de control de dirección del mando a distancia.

No utilice el WINBOT 9 al revés.

No utilice el WINBOT 9 en ventanas con una supercie irregular, p.ej. en ventanas con adhesivos,

esmeriladas, impresas, texturadas o con recubrimiento.
El WINBOT 9 solo debe utilizarse con la solución limpiadora WINBOT. La utilización de otros

limpiadores reduce considerablemente el rendimiento de WINBOT y pueden dañarlo.

55

ES

3. Funcionamiento del robot

3.2 Colocación de la
almohadilla limpiadora

3.4 Instalación del cable de seguridad

Invierta el WINBOT 9 y coloque suavemente
la almohadilla en la zona del velcro.
Cerciórese de que la almohadilla limpiadora
está colocada exactamente en el interior de
la zona del velcro.

A

B

C

DD

Si utiliza el WINBOT 9 para limpiar el exterior de una ventana,es
OBLIGATORIO utilizar el soporte y el cable de seguridad.

3.3 Montaje del adaptador

de red

Si utiliza el WINBOT 9 para limpiar el interior de una ventana, salte al punto 3.6.

*

Extremo A: cable de alimentación del robot Extremo B: adaptador de red cable de alimentación
Extremo C: soporte de seguridad Extremo D: cable de seguridad

56

ES

Pase un extremo del cable de seguridad
por el extremo A del cable de alimentación
del robot formando un lazo y ténselo.

Conecte el extremo A y el extremo B y ténselos.

Pase el otro extremo del cable de seguridad

alrededor del oricio del soporte de seguridad

y ténselo.

1

2

3

3. Funcionamiento del robot

Si la longitud del cable de alimentación limita los movimientos del WINBOT 9, es posible
utilizar un cable de extensión WINBOT. Desconecte el extremo A y B y conéctelos con los
dos extremos del cable de extensión respectivamente y ténselos.
Solo se puede utilizar un cable de extensión cuando el WINBOT 9 está limpiando el exterior
de una ventana.

*

*

57

ES

3.5 Colocación del soporte de
seguridad

3.6 Solución limpiadora en spray

3. Funcionamiento del robot

El soporte de seguridad DEBE estar
ubicado en el interior de la ventana.

Presione CON FIRMEZA el soporte de
seguridad en la parte interior de la ventana
que se está limpiando. Cerciórese de que
el dispositivo de seguridad está colocado
de forma correcta y segura.

El WINBOT 9 solo debe utilizarse con la solución limpiadora WINBOT. La utilización de
otros limpiadores reduce considerablemente el rendimiento del WINBOT y pueden dañarlo.

*

Rocíe tres veces cada lateral de la
almohadilla con la solución limpiadora
WINBOT suministrada. La almohadilla debe
estar ligeramente húmeda, pero no mojada.

Tras aplicar el spray, limpie la parte inferior

del WINBOT 9 con el paño de acabado

suministrado.

58

ES

3. Funcionamiento del robot

3.7 Arranque

Enchufe el WINBOT 9

Coloque el robot sobre el cristal

Encienda el robot

1

3

2

Coloque el interruptor inferior en la posición
" ". El WINBOT 9 está encendido cuando
emite una señal y el indicador de estado
parpadea en AZUL.

Cerciórese de que existe un espacio
libre de 15 cm entre el cristal y los
obstáculos de la estancia como cortinas
o muebles.

*

Pulse el botón de inicio/pausa

(START/PAUSE) en el asa del WINBOT 9.

El motor de succión del robot arranca.
Coloque el WINBOT 9 sobre la ventana

a una distancia de 10 cm como mínimo
de las esquinas de la ventana o de otros

obstáculos y presiónelo rmemente sobre

la ventana. El WINBOT 9 se ha adherido
a la ventana correctamente cuando el
indicador luminoso se enciende en AZUL
sin parpadear.

/4”

59

ES

3.8 Pausa

Detenga el WINBOT 9 durante el ciclo de
limpieza pulsando el botón de inicio/pausa

(START/PAUSE) en el robot o en el mando

a distancia.

El WINBOT 9 se puede dirigir hacia delante,

hacia atrás, hacia la izquierda o hacia la

derecha utilizando los botones de control

de dirección del mando a distancia cuando

está en pausa. El robot volverá a limpiar al

activar los botones de control de dirección.

3. Funcionamiento del robot

Arranque

4

Pulse el botón de inicio/pausa (START/PAUSE)

en el WINBOT 9 o en el mando a distancia para
iniciar un ciclo de limpieza.

60

ES

Retire el WINBOT 9 de la ventana Apagado

Coloque el interruptor de encendido en la

posición " O ".

Sostenga el WINBOT 9 por el asa. Presione
el activador de purga de aire y retire el
dispositivo de la ventana. Limpie cualquier
marca que haya quedado en el cristal al
retirar el WINBOT 9 empleando para ello el
paño de acabado suministrado.

1 2

3.9 Parada

Una vez concluido el ciclo de limpieza, el WINBOT 9 vuelve a su posición inicial y emite un sonido.

Retire el soporte de seguridad,
en caso de que se utilice.

Desenchufe el WINBOT 9.

3 4

3. Funcionamiento del robot

Nota: Cuando el WINBOT 9 tiene un problema y el indicador luminoso se enciende en ROJO,

es posible reiniciar el robot pulsando el botón de reinicio del mando a distancia.

*

61

ES

4. Mantenimiento

Invierta el robot y extraiga la almohadilla
limpiadora. Enjuáguela y déjela secar
completamente antes de volver a colocarla
en el robot.

Antes de realizar cualquier tarea de limpieza y mantenimiento en el WINBOT 9, coloque el
interruptor inferior de encendido en la posición "

O

" y desconéctelo de la toma de corriente.

4.1 Almohadilla limpiadora

4.2 Boca de succión, sensores y espátula

NO utilice una almohadilla limpiadora
húmeda en el WINBOT 9 ya que podría
deslizarse por la ventana.

*

Limpieza de la boca de succión

Limpieza de los sensores de
detección de bordes

Limpieza del sensor de rueda

Invierta el robot y, con ayuda del paño de
acabado suministrado, limpie cualquier resto
depositado en la superficie de la boca de
succión para mantener una buena absorción.

Invierta el robot y con ayuda del paño de
acabado suministrado, limpie los cuatro
sensores de detección de bordes para

mantener su ecacia.

Limpieza de la espátula

Invierta el robot y con ayuda del paño de
acabado suministrado, limpie la espátula

para mantener su ecacia.

Invierta el robot y con ayuda del paño de
acabado suministrado, limpie el sensor de

rueda para mantener su ecacia.

62

ES

4. Mantenimiento

Mueva el interruptor de encendido situado
en la parte inferior a la posición “ ”.

Inspeccione las bandas de rodadura

accionando los botones y del mando

a distancia si se observa suciedad en las

mismas.

Mueva el interruptor de alimentación que se

encuentra en la parte inferior a la posición “O”.

Elimine cualquier suciedad acumulada en la

superficie de las bandas de rodadura con la

ayuda del paño de acabado que se suministra.

4.3 Bandas de rodadura

Limpieza de las esquinas del WINBOT 9

Invierta el robot, extraiga la almohadilla
limpiadora y, con ayuda del paño de
acabado suministrado , limpie las cuatro
esquinas del WINBOT 9.

63

ES

5. Indicador luminoso de estado y sonidos

Indicador Descripción

El indicador de estado
parpadea en VERDE

La batería de reserva está baja y se está cargando. El WINBOT
9 no limpiará hasta que la batería de reserva esté debidamente
cargada.

El indicador luminoso de
estado parpadea en AZUL

El WINBOT 9 está conectado, el motor de succión está en
marcha y el dispositivo está listo para ser colocado sobre la
ventana.
Si el WINBOT 9 ya se encuentra colocado en la ventana, pase al
apartado 6 "Solución de problemas".

El indicador luminoso de
estado se enciende en AZUL
sin parpadear

El WINBOT 9 se ha adherido al cristal correctamente y está listo
para limpiar.

El indicador luminoso de
estado se enciende en
ROJO

El robot WINBOT 9 tiene un problema. Consulte el apartado 6
"Solución de problemas" para más información.

El WINBOT emite un sonido

El WINBOT 9 emite un sonido en las siguientes situaciones:

El WINBOT 9 está conectado.
El WINBOT 9 concluye el proceso de limpieza.
La conexión entre el WINBOT 9 y el mando a distancia se ha
realizado correctamente.
El WINBOT 9 tiene un problema.

64

ES

6. Solución de problemas

NO.

Anomalía Posibles causas Soluciones

1

El mando a
distancia no
funciona.

El WINBOT 9 está limpiando.
Mientras el WINBOT 9 está
limpiando, el único botón que
funciona en el mando a distancia
es el de inicio/pausa (START/

PAUSE).

Detenga el WINBOT 9 pulsando el botón de inicio/

pausa (START/PAUSE) en el robot o en el mando a

distancia. Los otros botones del mando a distancia
funcionan cuando el robot WINBOT 9 está pausado.

El mando a distancia no está
conectado con el WINBOT 9.
El WINBOT 9 y el mando a
distancia están conectados
de fábrica. No obstante, si la
comunicación se interrumpe o se
sustituye el mando a distancia, es
posible volver a conectarlo con el
robot.

Encienda el WINBOT 9. Presione y mantenga pulsado
al mismo tiempo el botón en el WINBOT 9 y el

botón en el mando a distancia. La conexión naliza

cuando el WINBOT 9 emite un sonido.

No se han colocado las pilas en
el mando a distancia o necesitan
cargarse.

Instale o sustituya las pilas del mando a distancia.

2

Después de
colocar el
WINBOT 9
sobre el cristal,
el indicador
luminoso
de estado
parpadea en
AZUL.

No existe succión suciente para

colocar el WINBOT 9 en el cristal.

A.Presione el WINBOT 9 sobre la ventana con algo

más de rmeza.

B.Compruebe que no existen residuos en la boca de

succión. Limpie la supercie de la boca de succión

con el paño de acabado que se suministra siguiendo
las indicaciones descritas en el apartado 4.
C.El cristal está demasiado sucio y el WINBOT 9 no
se puede adherir al cristal correctamente. Limpie una
zona pequeña del cristal antes de utilizar el WINBOT
9 y colóquelo en esa zona.
D.Si el problema persiste, póngase en contacto con el
Servicio de Atención al Cliente.

65

ES

6. Solución de problemas

NO.

Anomalía Posibles causas Soluciones

3

Al conectar
el dispositivo
o durante
la limpieza,
el indicador
luminoso de
estado se
enciende en
ROJO.

Interrupción de la electricidad
mientras el WINBOT 9
estaba limpiando debido
a un fallo de alimentación,
mala colocación del enchufe

o una conexión oja en la

alimentación.

A. Conecte el WINBOT 9 al adaptador de alimentación y al
enchufe del receptáculo de pared. Pulse el botón INICIO /
PAUSA en el robot o en el mando a distancia dos veces y
WINBOT 9 volverá a limpiar
B. En caso de un fallo de alimentación y que la solución
que se propone arriba no funcione, WINBOT 9 debe volver
automáticamente a un lugar cerca de su punto de inicio.
En casos muy raros cuando el robot no regrese cerca de
su punto de inicio, por favor, use los botones de dirección
de control del mando a distancia para dirigir el robot a una
posición en la ventana donde pueda alcanzarlo con facilidad.
Retire el robot de la ventana y mueva el interruptor de
alimentación situado en la parte inferior a la posición OFF.
Si vuelve la alimentación, mueva el mueva el interruptor de
alimentación situado en la parte inferior a la posición ON;
vuelva a colocar el robot en la ventana y reinícielo.

El WINBOT 9 ha detectado
un problema.

A. Pulse el botón de reinicio (RESET) del mando a distancia.

B. Compruebe que no existen manchas resistentes en la
ventana. De ser así, limpie las manchas antes de utilizar el
WINBOT 9.
C. Compruebe que la boca de succión no presenta
suciedad ni daños. Limpie la boca de succión siguiendo las
indicaciones descritas en el apartado 4. Si existen arañazos
o daños, sustituya la boca de succión por una nueva.
D. Si el problema persiste, póngase en contacto con el
Servicio de Atención al Cliente.

La placa de la almohadilla
limpiadora gira antes de
que el WINBOT 9 alcance la
esquina de la ventana.

Aplique más solución limpiadora en la almohadilla limpiadora.
Reinicie el dispositivo. Si el problema persiste, póngase en
contacto con el Servicio de Atención al Cliente en.

Fallo en el sensor de
detección de bordes.

Limpie los cuatro sensores de detección de bordes como se
indica en el apartado 4. Si el problema persiste, póngase en
contacto con nuestro Servicio de Atención al Cliente.

La ventana presenta una
gruesa capa de suciedad.

Realice a mano la primera limpieza de la ventana y a
continuación, utilice el WINBOT 9 para efectuar la limpieza
regular.
* WINBOT 9 está concebido para realizar la limpieza de
mantenimiento de ventanas convencionales. Este dispositivo
NO está diseñado para sustituir trabajos pesados ni para
llevar a cabo una primera limpieza.

4

WINBOT 9
no sigue
su modelo
normal de
limpieza, se
mueve de
forma errática
o se detiene.

La almohadilla limpiadora no
está colocada exactamente
dentro de las zonas del
Velcro.

Retire y vuelva a colocar la almohadilla limpiadora
asegurándose que está colocada exactamente dentro de las
zonas del Velcro.

Las almohadilla limpiadora
está sucia.

Sustituya las almohadilla limpiadora.

La cúpula está sucia o las
bandas de rodadura están
sucias.

Limpie la supercie de la cúpula y las bandas de rodadura

con el paño de acabado que se suministra tal y como se
describe en la sección 4.
Si el problema persiste, póngase en contacto con el servicio
de atención al cliente.

WINBOT 9-038-IM2014R01
