Page 1
RAY
MULTI DC EU Inverter
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КОНДИЦИОНЕР ВОЗДУХА
(мульти сплит-система)
Внутренний блок
KVS-IMR09ST/IN
KVS-IMR12ST/IN
Перед началом эксплуатации кондиционера внимательно изучите
данное руководство и храните его в доступном месте.
Наружный блок
KVS-2FM14ST/OUT
KVS-2FM18ST/OUT
KVS-3FM24ST/OUT
Page 2
Page 3
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СОДЕРЖАНИЕ
ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ ....................................................................................................2
ПРАВИЛА БЕЗОПАСНОСТИ ..................................................................................................................3
НАЗНАЧЕНИЕ ...............................................................................................................................................3
УСТРОЙСТВО ПРИБОРА ........................................................................................................................4
УСЛОВИЯ ЭКСПЛУАТАЦИИ ..................................................................................................................4
ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ ............................................................................................5
УПРАВЛЕНИЕ ПРИБОРОМ ....................................................................................................................12
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................................................................19
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ...............................................................................22
УХОД И ОБСЛУЖИВАНИЕ ....................................................................................................................25
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ .................................................................................................26
КОМПЛЕКТАЦИЯ........................................................................................................................................26
СРОК ЭКСПЛУАТАЦИИ ............................................................................................................................26
ДАТА ИЗГОТОВЛЕНИЯ ............................................................................................................................26
ПРАВИЛА УТИЛИЗАЦИИ .......................................................................................................................26
СЕРТИФИКАЦИЯ ПРОДУКЦИИ ..........................................................................................................26
ГАРАНТИЙНЫЙ ТАЛОН ..........................................................................................................................27
1
Page 4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Уважаемый покупатель, спасибо за приобретение кондиционера воздуха EcoStar!
Надеемся, что кондиционер прослужит вам долго!
Перед началом эксплуатации прибора просим вас внимательно ознакомиться
с руководством по эксплуатации.
ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ
ВНИМАНИЕ!ОСТОРОЖНО!
Требования, несоблюдение которых может
привести к серьезной травме
или летальному исходу.
ПРИМЕЧАНИЕ:
1. Если повреждён кабель питания,
он должен быть заменён производителем
или авторизованной сервисной службой или
другим квалифицированным специалистом,
во избежание серьёзных травм.
2. Кондиционер должен быть установлен
с соблюдением существующих местных норм
и правил эксплуатации электрических сетей.
3. После установки кондиционера
электрическая вилка должна находиться в
доступном месте.
4. Неисправные батарейки пульта должны быть
заменены.
5. Кондиционер должен быть установлен
на достаточно надёжных кронштейнах.
6. Производитель оставляет за собой право без
предварительного уведомления покупателя
вносить изменения в конструкцию,
комплектацию или технологию изготовления
изделия с целью улучшения его свойств.
7. В тексте и цифровых обозначениях
инструкции могут быть допущены опечатки.
8. Если после прочтения инструкции у вас
останутся вопросы по эксплуатации прибора,
обратитесь к продавцу или
в специализированный сервисный центр для
получения разъяснений.
9. На изделии присутствует этикетка,
на которой указаны технические
характеристики и другая полезная
информация о приборе.
Требования, несоблюдение которых может
привести к тяжелой травме или серьезному
повреждению оборудования.

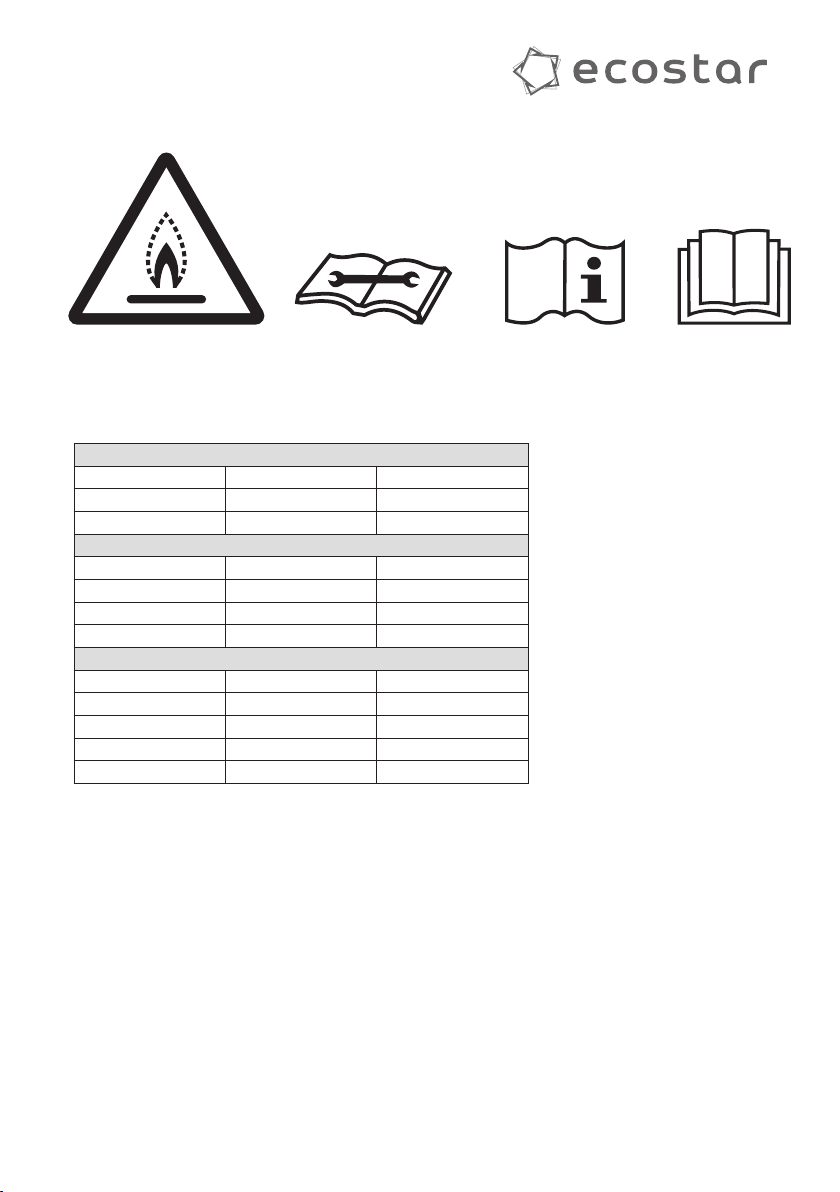

Используемые знаки безопасности
на упаковке
ПРЕДУПРЕЖДЕНИЕ
Этот символ показывает,
что в данном приборе
используется
легковоспламеняющийся
хладагент. Если хладагент
протекает и подвергается
воздействию внешнего источника
возгорания, существует риск
возгорания.
ВНИМАНИЕ
Этот символ указывает на то,
что обслуживающий персонал
должен обращаться с этим
оборудованием со ссылкой
на руководство по установке.
ВНИМАНИЕ
Этот символ означает,
что следует внимательно
прочитать руководство
по эксплуатации.
ВНИМАНИЕ
Этот символ показывает,
что доступна такая информация,
как руководство по эксплуатации
или инструкция по установке.
2
Page 5
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПРАВИЛА БЕЗОПАСНОСТИ

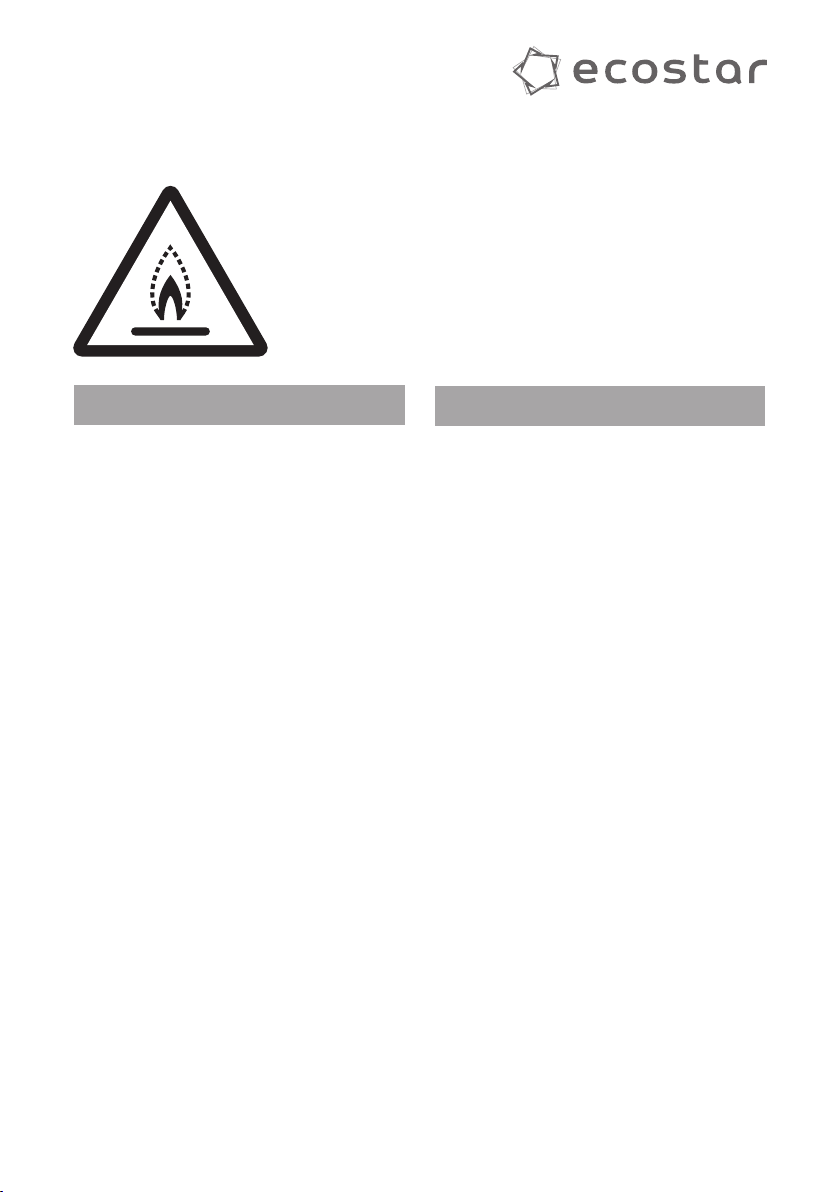

ПРЕДУПРЕЖДЕНИЕ
Данное устройство заполнено хладагентом R32
• Не используйте хладагент, отличный от указанного (R32) для
дозаправки или перезаправки изделия. В противном случае
в контуре охлаждения может образоваться недопустимо высокое
давление, что может привести к неисправности или взрыву изделия.
• Техническое обслуживание и ремонт кондиционера, работающего
на хладагенте R32 должны осуществляться после проверки
устройства на безопасность, чтобы минимизировать риски
возникновения опасных инцидентов.
ВНИМАНИЕ!
• Монтаж кондиционера должен
осуществляться квалифицированными
специалистами официального дилера.
• Перед установкой кондиционера убедитесь,
что параметры местной электрической сети
соответствуют параметрам, указанным на
табличке с техническими данными прибора.
• Не допускается установка кондиционера
в местах возможного скопления
легковоспламеняющихся газов и
помещениях с повышенной влажностью
(ванные комнаты, зимние сады).
• Не устанавливайте кондиционер вблизи
источников тепла.
• Чтобы избежать сильной коррозии
кондиционера, не устанавливайте наружный
блок в местах возможного попадания на него
солёной морской воды.
• Все кабели и розетки должны
соответствовать техническим
характеристикам прибора и электрической
сети.
• Кондиционер должен быть надежно
заземлён.
• Внимательно прочитайте эту инструкцию
перед установкой и эксплуатацией
кондиционера, если у вас возникнут вопросы,
обращайтесь к официальному дилеру
производителя.
• Используйте прибор только по назначению,
указанному в данной инструкции.
• Не храните бензин и другие летучие
и легковоспламеняющиеся жидкости вблизи
кондиционера — это очень опасно!
• Кондиционер не даёт притока свежего
воздуха! Чаще проветривайте помещение,
особенно если в помещении работают
приборы на жидком топливе, которые
снижают количество кислорода в воздухе.
ОСТОРОЖНО!
Не подключайте и не отключайте кондиционер
•
от электрической сети, вынимая вилку из
розетки, используйте кнопку вкл/выкл.
• Не засовывайте посторонние предметы
в воздухозаборные решетки кондиционера.
Это опасно, т.к. вентилятор вращается с
высокой скоростью.
• Кондиционер не предназначен для
использования лицами (включая детей) с
ограниченными физическими способностями,
недостатком опыта и знаний, пока они не
получили инструкцию по использованию
данного кондиционера от человека, который
отвечает за их безопасность.
• Не охлаждайте и не нагревайте воздух
в помещении очень сильно, если в нем
находятся дети или инвалиды.
• Дети не осознают опасности, которая
может возникнуть при использовании
электроприборов. Поэтому не разрешайте
им использовать или играть прибором без
вашего присмотра. Не оставляйте шнур
питания в зоне досягаемости для детей, даже
если электроприбор выключен.
• Храните упаковочные материалы (картон,
пластик и т.д.) в недоступном для детей
месте, поскольку они могут представлять
опасность для детей.
НАЗНАЧЕНИЕ
Кондиционер (мульти сплит-система) EsoStar
Multi DC EU Inverter предназначен для
создания оптимальной температуры воздуха
при обеспечении санитарно-гигиенических
норм в жилых помещениях.
Кондиционер осуществляет охлаждение,
осушение, нагрев и очистку воздуха от пыли.
3
Page 6

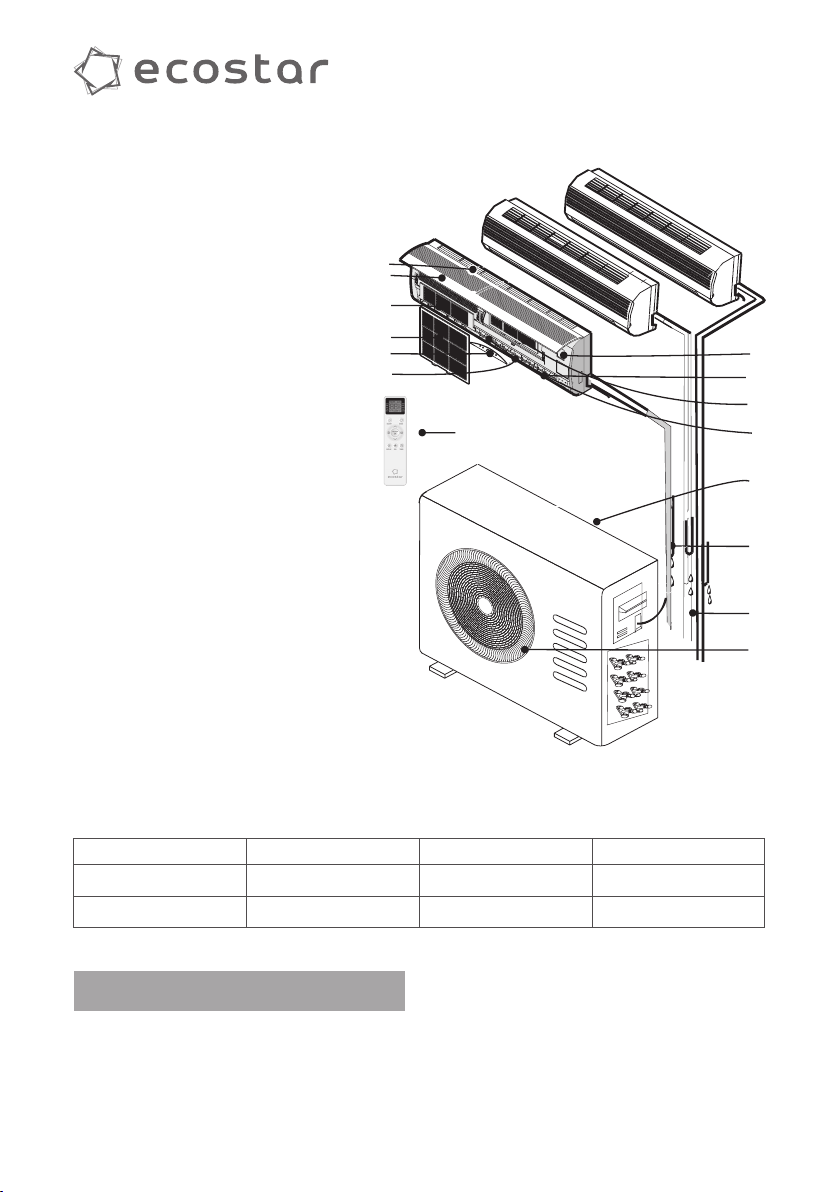

УСТРОЙСТВО ПРИБОРА
1
2
3
4
5
6
10
11
12
13
14
Внутренний блок:
1. Воздухозаборник
2. Передняя панель
3. Фильтры тонкой очистки
(опционально)
4. Воздушный фильтр
5. Дисплей
6. Выход воздуха
7. Панель аварийного
выключения/включения
8. Вертикальные жалюзи
9. Угольный фильтр(опционально)
10. Горизонтальные жалюзи
11. Воздухозаборник
12. Сливной шланг
13. Трубы и шнур питания
14. Выход воздуха
15. Пульт управления
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
7
8
9
15
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Режим работы Охлаждение Нагрев Осушение
Воздух в помещении От +16 до +31 °C От 0 до +31 °C От +16 до +31 °C
Наружный воздух От –15 до +53 °С От –20 до +30 °С От –15 до +53 °С
ВНИМАНИЕ!
1. Если указанные условия эксплуатации не
выполняются, то срабатывают устройства
защиты, что ведет к отключению
кондиционера.
2. Влажность воздуха в помещении не
должна превышать 80 %. Если это условие
не выполняется, то на поверхности
кондиционера может образоваться
ко нденсат.
4
Page 7
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ
ВНИМАНИЕ!
Установка и обслуживание кондиционеров
должны осуществляться квалифицированным
персоналом.
Требования по установке внутренних блоков сплит-систем
• Устанавливайте внутренний блок вдали
от нагревательных приборов, источников
пара или горючих газов.
• Выберите место, где ничего не будет
препятствовать входящему и исходящему
потокам воздуха из внутреннего блока.
• Убедитесь, что конденсат от внутреннего
блока будет отводиться полностью и
беспрепятственно. Также убедитесь
в надёжности и герметичности всех
соединений отвода конденсата.
Проверьте, что все трубы надёжно
теплоизолированы.
• Трубопровод отвода конденсата
должен быть проложен с наклоном,
обеспечивающим удаление конденсата
самотеком (при условии, если не
используются специализированные
дренажные помпы, иначе следуйте
рекомендациям в инструкции
к дренажной помпе).
• Не устанавливайте внутренний блок над
входом в помещение.
• Определите и запомните место
прохождения скрытой проводки, чтобы не
повредить её при монтаже.
• Минимальная длина трубопровода
хладагента составляет 3 или
4 метра (в зависимости от модели
кондиционера). Это ограничение
необходимо для снижения вибрации и
шума.
• При изменении длины трубопровода
свыше номинальной (стандартной),
скорректируйте количество хладагента
в холодильном контуре в соответствии с
рекомендациями.
• При установке внутреннего блока
убедитесь, что соблюдаются требования
по минимальным расстояниям до
препятствий (см. рисунок).
5
Page 8
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

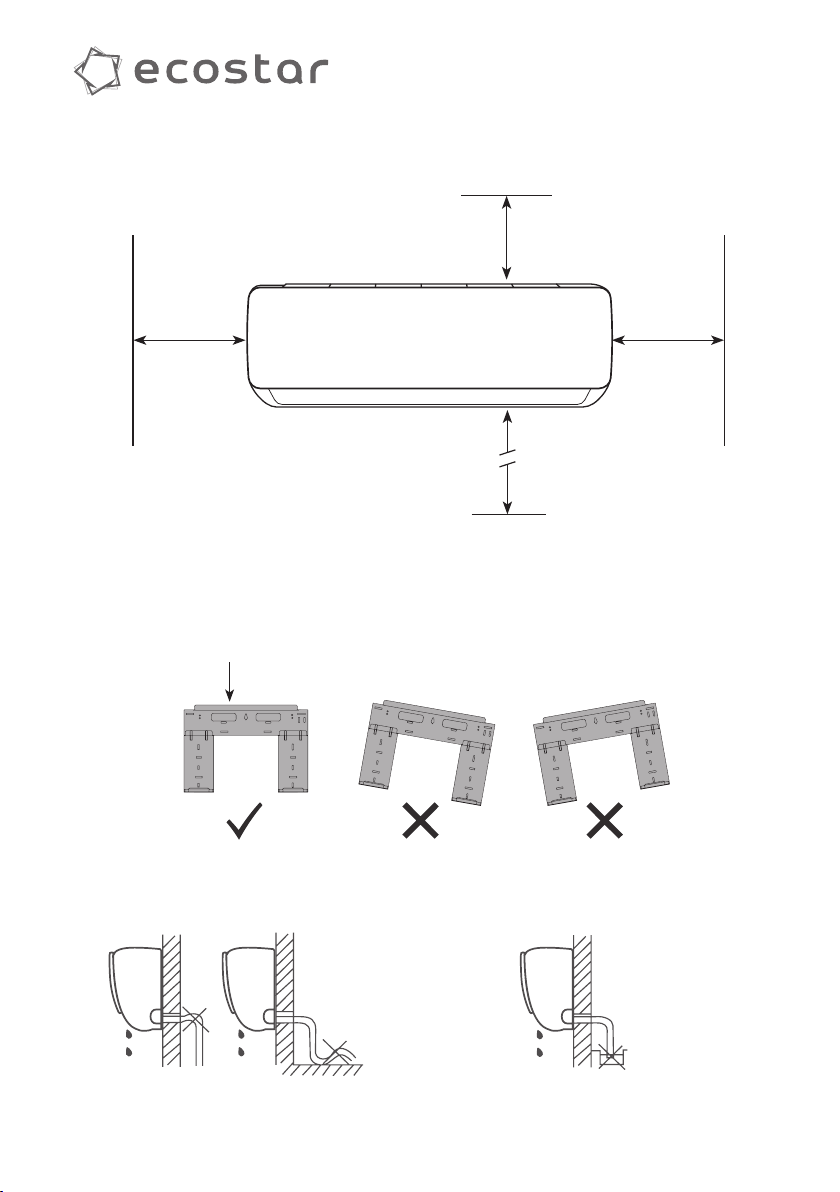

Минимальное расстояние до препятствий
15 см
15 см 15 см
200 см
При установке внутреннего блока убедитесь, что монтажная пластина (панель) будет находиться
в правильном положении
Правильное положение монтажной панели
Не прокладывайте дренажный трубопровод так, как изображено на рисунке
Не делайте подъёмов и петель Не опускайте конец трубопровода в воду
6
Page 9
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

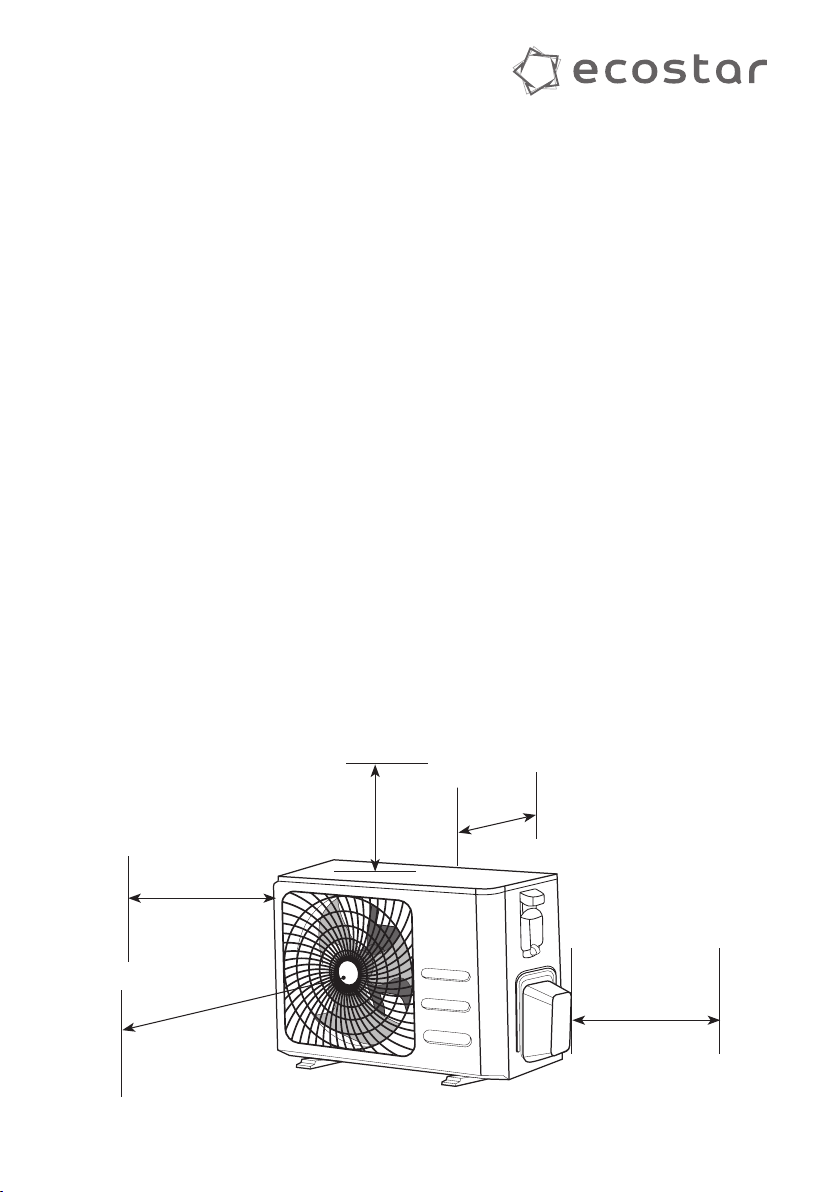

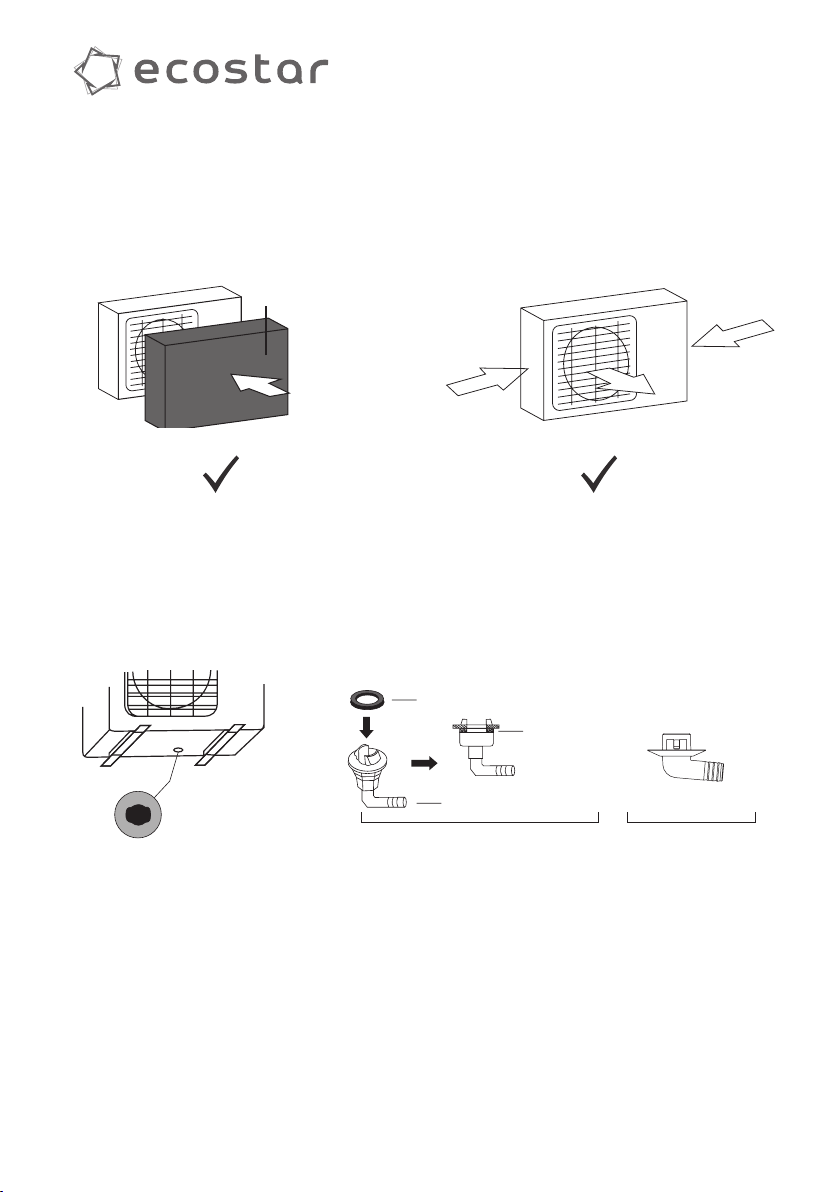

Требования по установке наружных блоков сплит-систем
• Если над наружным блоком установлен
навес, защищающий от солнца или
дождя, убедитесь, что он не препятствует
теплообмену конденсатора наружного
блока.
• Не помещайте животных или растения
под входящим или исходящим воздушным
потоком от наружного блока.
• Выбирайте место установки наружного
блока, учитывая его вес, а также чтобы
шум и вибрация были минимальными.
• Выбирайте место установки так, чтобы
тёплый воздух от кондиционера и шум его
работы не мешали окружающим.
• Устанавливайте наружный блок вдали от
нагревательных приборов, источников
тепла, пара или горючих газов.
• Убедитесь, что после установки
наружный блок будет находиться строго в
вертикальном положении. Не допускается
перекос наружного блока при его работе.
• Если наружный блок устанавливается
на крышу, убедитесь, что перепад
высоты между внутренним и наружным
блоком не превышает максимально
допустимого значения (зависит от модели
кондиционера).
• Убедитесь, что длина трассы между
внутренним и наружным блоком не
превышает максимально допустимого
значения (зависит от модели кондиционера).
• Убедитесь, что структура перекрытий/
фасада и креплений выдержит вес
оборудования.
• Если наружный блок устанавливается
на крышу или стену/фасад здания в
труднодоступном месте, это может
затруднить последующее сервисное
обслуживание.
• При установке наружного блока убедитесь,
что соблюдаются требования по
минимальным расстояниям до препятствий
(см. рисунок):
Минимальное расстояние до препятствий
50 см
сверху
7
30 см слева
200 см
до препятствия
спереди
до препятствия
30 см до стены
50 см справа
Page 10
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
сильного ветра
направление
сильного ветра
направление
сильного ветра
направление
сильного ветра
(1) (2)
прокладка
прокладка
дренажный отвод
(2)
В случае, если в месте установки возможны сильные порывы ветра (например, на побережье),
убедитесь, что вентилятор вращается без затруднений, и блок расположен вдоль стены, или
используйте заграждение от ветра (см. рисунок). По возможности устанавливайте наружный блок
с подветренной стороны.
ветрозащита
направление
направление
сильного ветра
Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода
конденсата наружного блока. По этому патрубку будет отводиться конденсат, образующийся при
работе наружного блока в режиме нагрева.
прокладка
прокладка
отверстие
для дренажного
дренажный отвод
отвода
(1)
(2)
ПРИМЕЧАНИЕ: изображение конструкции дренажного патрубка приведено для справки.
Конструкция дренажного патрубка вашего кондиционера может отличаться
(например, может отсутствовать резиновая прокладка).
8
Page 11
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Запрещается устанавливать наружные блоки сплит-систем в следующих местах
• В местах, в которых присутствуют
минеральные масла (или их пары),
например, смазочные.
• В условиях морского климата с
большим содержанием солей в воздухе
(в зависимости от модели и вида
антикоррозийной обработки наружного
блока).
• В условиях присутствия вызывающих
коррозию газов, например, сернистых.
• В условиях сильных колебаний
напряжения в сети (на промышленных
предприятиях).
• В автомобильном транспорте или на
водном транспорте.
Установочные данные для наружных блоков
В
• В местах, где присутствуют сильные
электромагнитные поля.
• В местах, где имеются горючие газы или
материалы.
• В местах, где имеются пары кислот
и щелочей, а также в других особых
условиях.
• В местах, где в окружающем воздухе
присутствует большое количество
взвешенных механических частиц.
• В помещениях.

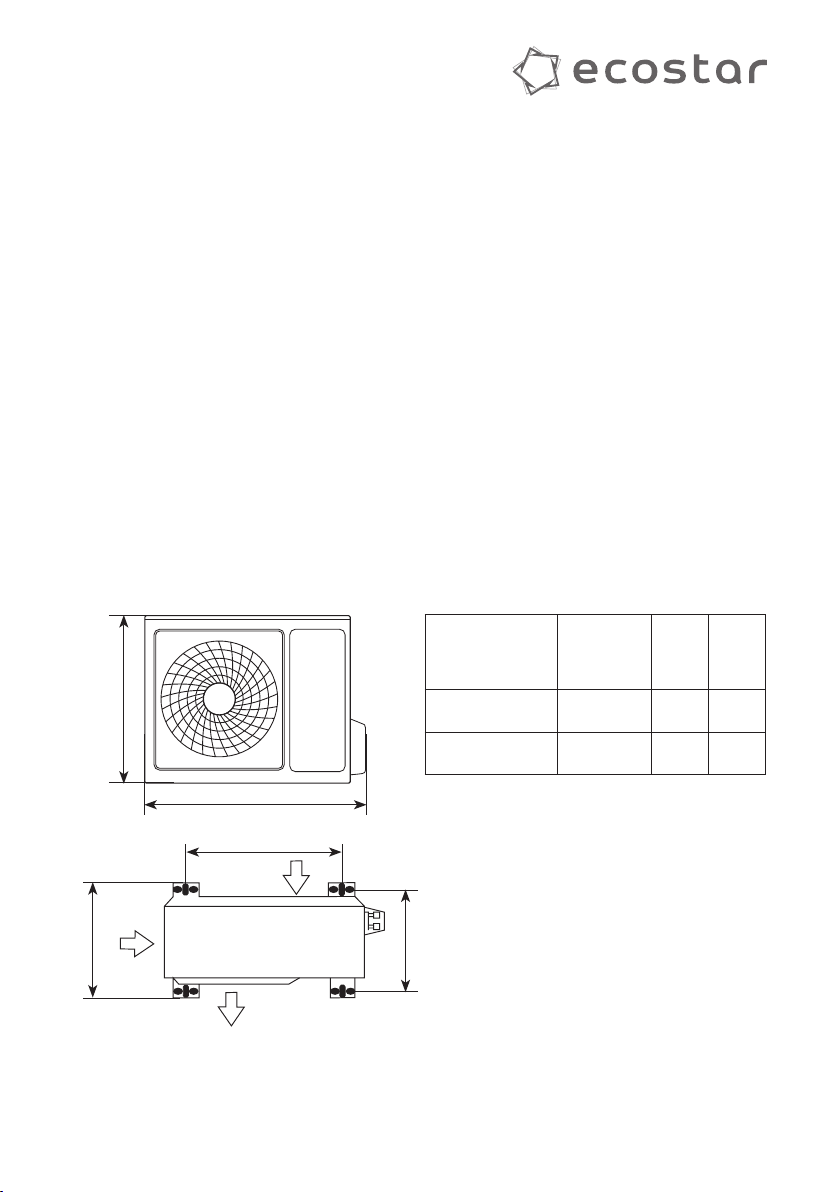

Размеры
Модель:
KVS-2FM14ST/OUT
KVS-2FM18ST/OUT
KVS-3FM24ST/OUT 920×699×380 586 348
наружного
блока
ШхВхГ, мм
835×602×349 516 314
Размер
А, мм
Размер
Б, мм
Ш
A
Забор
воздуха
Забор
воздуха
Г
Выброс воздуха
Б
ПРИМЕЧАНИЕ: приведенные установочные размеры являются справочными и могут быть
изменены без предварительного уведомления.
9
Page 12
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Подключение электропитания и осуществление межблочных соединений
При подключении электропитания
и межблочных соединений соблюдайте
следующие требования:
• Оборудование должно иметь выделенную
линию электропитания и отдельный автомат
токовой защиты.
• Все контакты должны быть закреплены
надёжно, резьбовые соединения должны быть
затянуты. Протяните все резьбовые соединения,
так как они могли ослабнуть от вибрации при
транспортировке. Удалите все посторонние
предметы и крепления, использовавшиеся при
транспортировке.
• Электропитание соответствует
спецификации данного оборудования.
• Мощность линии электропитания
соответствует максимальной потребляемой
мощности кондиционера.
• Убедитесь, что при пуске оборудования
не происходит изменения параметров
электросети более чем на 10 % от
номинального рабочего напряжения,
указанного в спецификации оборудования.

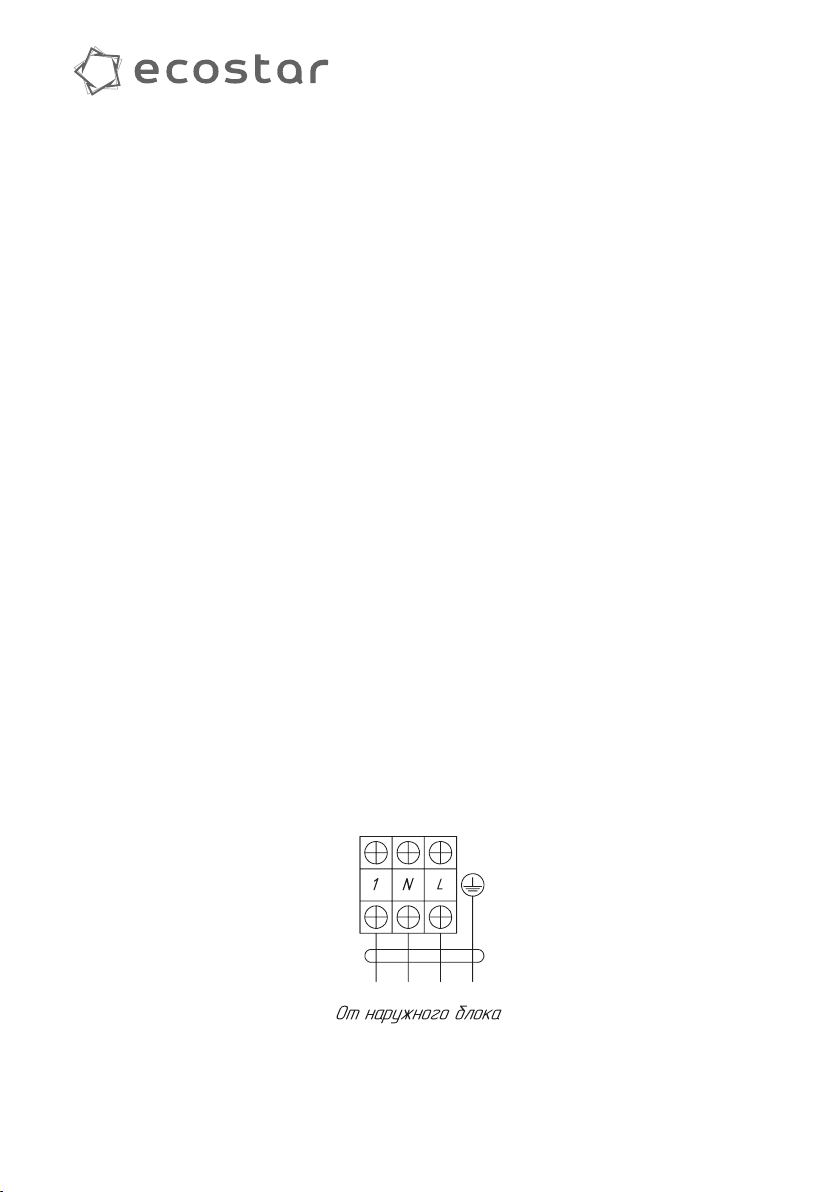

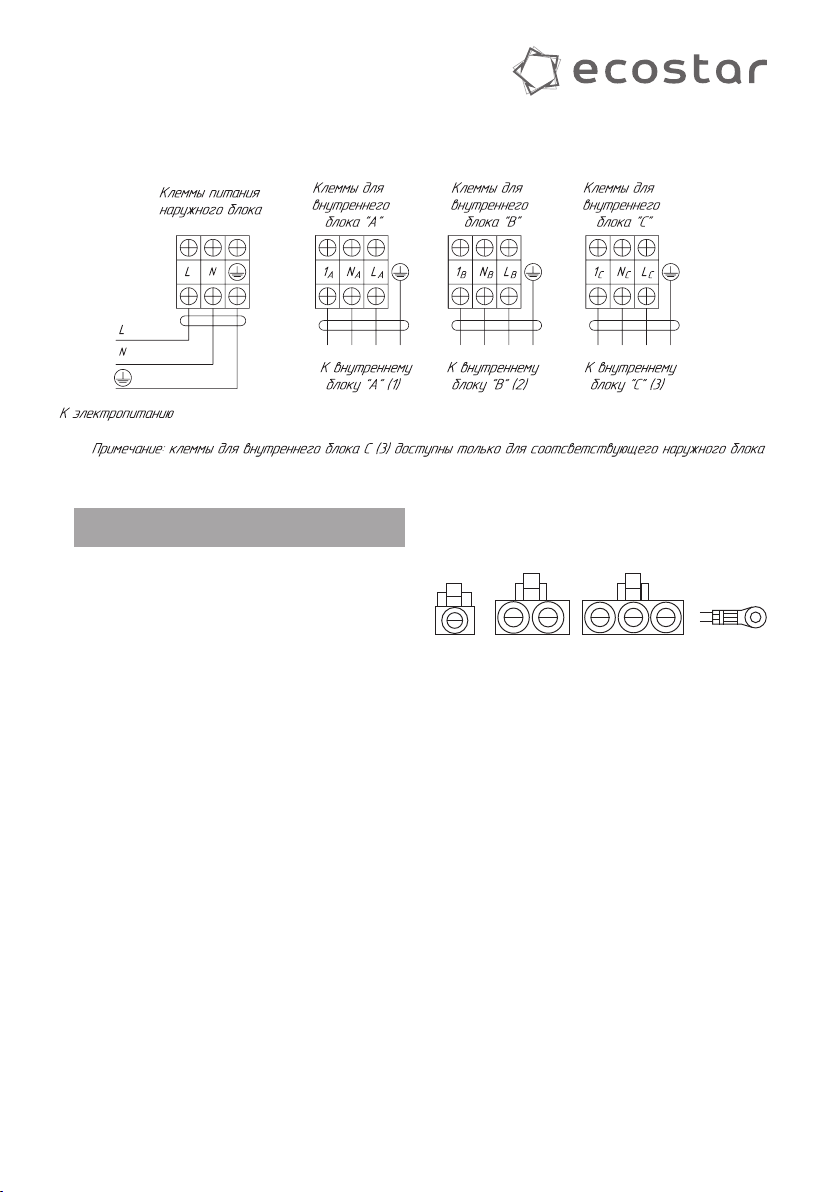

Схемы межблочных соединений
• Убедитесь, что сечение кабеля соответствует
спецификации оборудования.
• В сырых и влажных помещениях всегда
используйте УЗО.
• Убедитесь, что исключена возможность
возникновения проблем с электропитанием,
т.к. они могут повлечь частые срабатывания
реле, что приведёт к выходу из строя контактов,
а также к неправильному функционированию
защиты от перегрузки.
• Предусмотрите возможность одновременного
отключения от источника питания всех
питающих проводов.
• Подключение электропитания и
осуществление межблочных соединений
должны выполняться квалифицированным
персоналом.
Внутренние блоки
10
Page 13
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Наружные блоки
ВНИМАНИЕ!
Параметры рекомендуемых к применению
межблочных и силовых кабелей вы можете
посмотреть в разделе «Технические
характеристики».
ПРИМЕЧАНИЕ: данные схемы приведены только для справки. Если схема подключений
на вашем блоке отличается, для осуществления подключения воспользуйтесь схемой
электроподключений, приведенной на вашем кондиционере.
* Если на внутреннем и наружном блоке присутствуют отдельные кабели с собственными разъёмами,
соедините их.
11
Page 14
УПРАВЛЕНИЕ ПРИБОРОМ

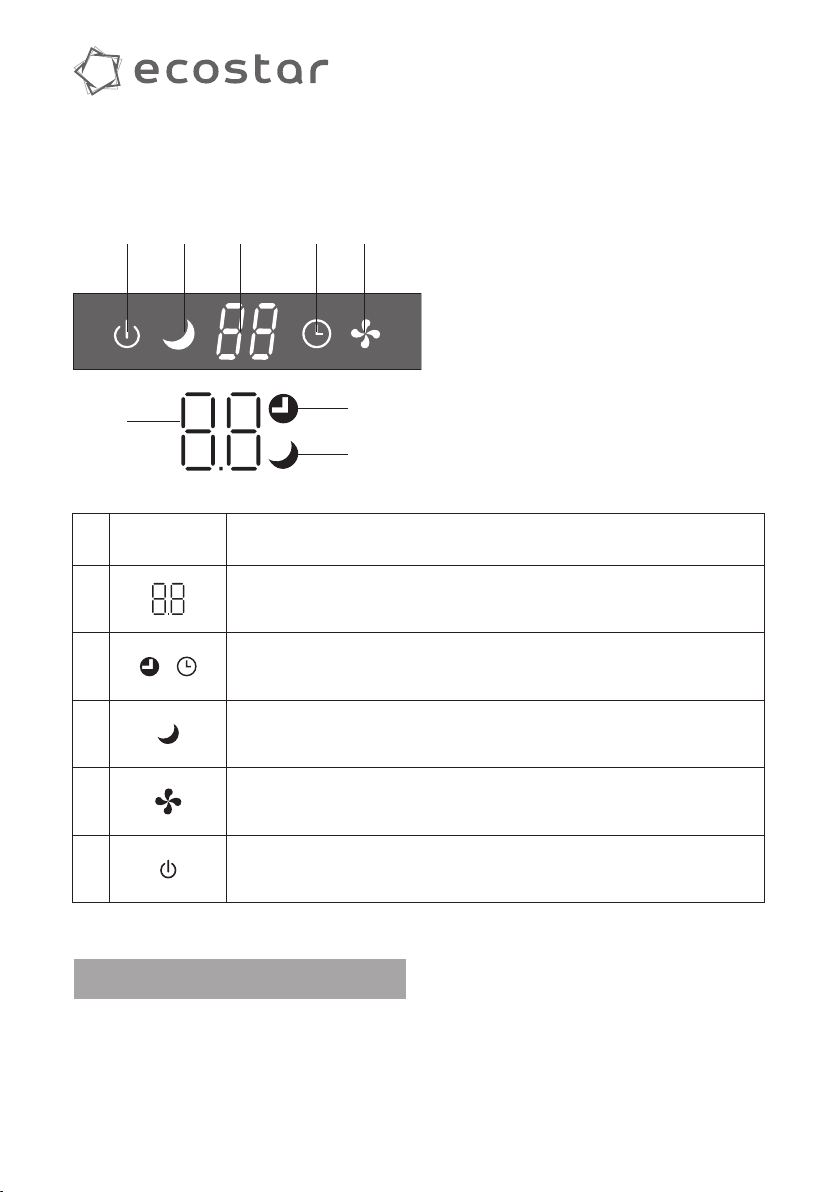

Панель индикации внутреннего блока
5 3 1
2 4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1
№ Дисплей Функция
1
2
3
4
5
Индикатор таймера, температуры и кодов ошибок
Горит во время работы таймера
Режим СОН
Символ появляется при включении прибора и исчезает,
когда прибор выключен
Включение /выключение кондиционера
ВНИМАНИЕ!
2
3
Форма и положение переключателей
и индикаторов могут отличаться в
зависимости от модели, но их функция
одинакова.
12
Page 15
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Пульт дистанционного управления
Номинальное напряжение 3,0 В
Диапазон рабочих температур –5...+60 °С
Максимальное расстояние до приёмника сигналов 8 м (при напряжении 3,0 В до 11 м)
Подавая команды с пульта дистанционного
управления, направляйте ИК-излучатель
на приёмник сигналов ДУ, расположенный
на внутреннем блоке. Держите пульт ДУ на
раcстоянии не более 8 м от внутреннего блока.
• Если задано время включения или
отключения кондиционера
по таймеру, то пульт ДУ
в заданное время автоматически посылает
управляющий сигнал на внутренний блок.
• Если пульт дистанционного управления
находится в таком месте, откуда
затруднён приём сигналов, то включение
или отключение кондиционера
по таймеру будет производиться
с задержкой в 15 минут.
Установка и замена элементов питания
Для питания пульта ДУ используются два
щелочных элемента питания типа R03/LR03x2.
1. Для установки элементов питания
необходимо выдвинуть крышку отсека
элементов питания и вставить элементы
питания в соответствии с символами «+»
и «-», указанными на стенке отсека.
2. Для замены элементов питания
проделайте ту же операцию.
ПРИМЕЧАНИЕ
1. При замене элементов питания не
используйте старые элементы или элементы
других типов. Это может привести к
нарушению нормальной работы пульта ДУ.
2. Если вы не пользуетесь пультом более
1 месяца, извлеките элементы питания
из пульта, так как они могут протечь и
повредить пульт.
3. При нормальной эксплуатации
кондиционера срок службы элементов
питания составляет около 6 месяцев.
4. Заменяйте элементы питания, если
отсутствует звуковое подтверждение
приема команд ДУ или когда пропадает
значок передачи сигнала.
13
Page 16

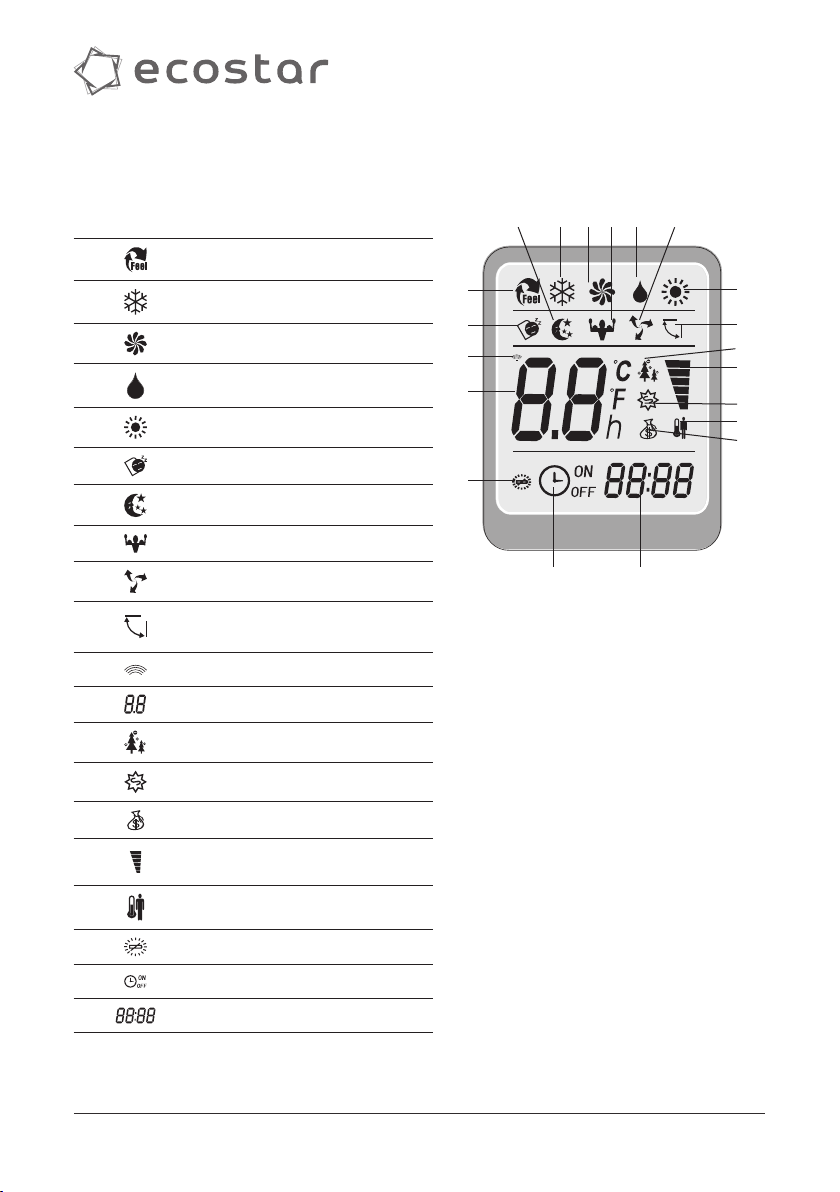

Панель индикации пульта ДУ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
№ Символ Описание
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Индикатор режима Авто
Индикатор режима охлаждения
Индикатор режима вентиляции
Индикатор режима осушения
Индикатор режима нагрева
Индикатор режима комфортного сна
Индикатор ночного режима*
Индикатор режима TURBO
Индикатор функции 3D*
Индикатор работы горизонтальных
жалюзи
Индикатор передачи сигнала
Индикатор заданной температуры
Индикатор работы ионизатора*
Индикатор режима ANTI-MILDEW*
7 2 3 8 4 9
1
6
11
12
18
19 20
5
10
13
16
14
17
15
15
16
17
18
19
20
* В данной серии неактивна
Индикатор режима ECO
Индикатор скорости вращения
вентилятора
Индикатор функции I FEEL*
Индикатор разряда батареи
Индикация таймера
Индикатор часов
14
Page 17
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

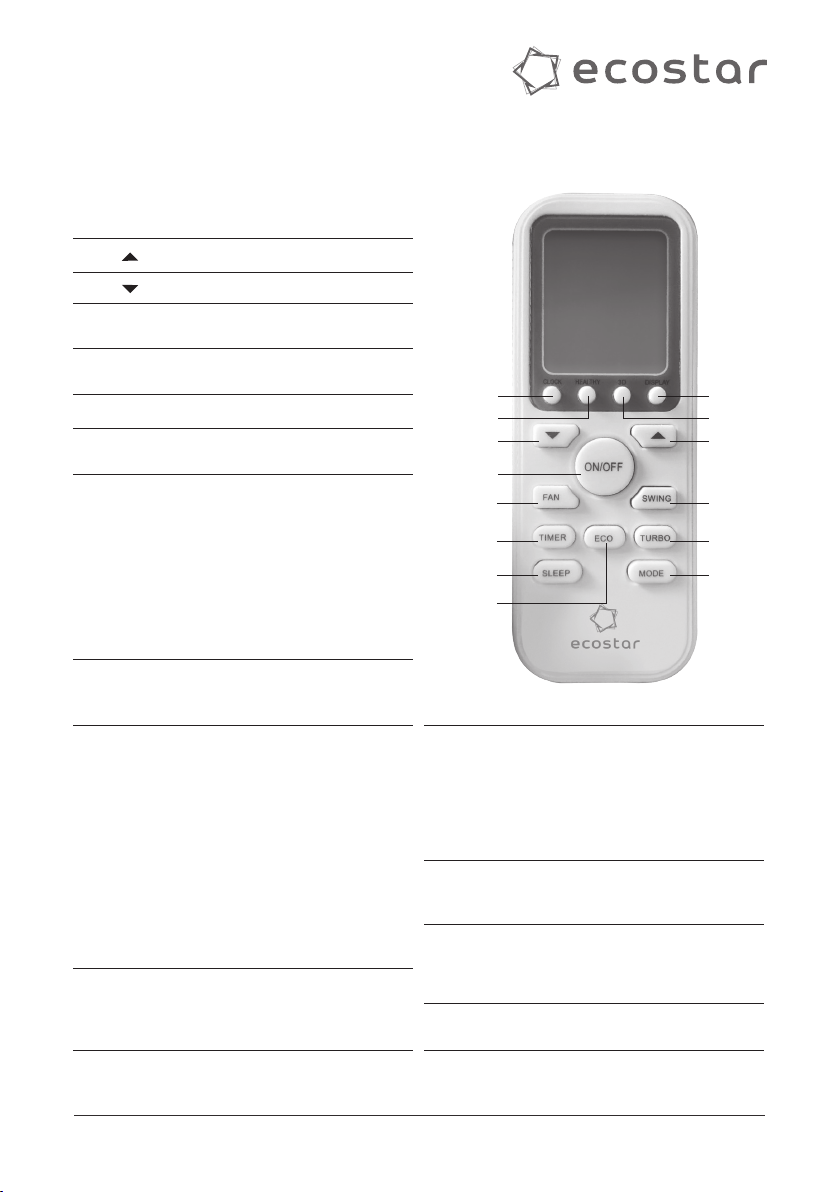

Описание пульта ДУ
№ Кнопка Функция
1
2
3 ON/OFF
4 FAN
5 TIMER Кнопка TIMER — включение таймера.
6 SLEEP
7 ECO
8 MODE
9 TURBO
10
SWING
Кнопка увеличения температуры.
Кнопка уменьшения температуры.
Кнопка ON/OFF включения
кондиционера.
Выбор скорости вентилятора: авто /
низкий / средний / высокий.
Кнопка SLEEP — включение режима
комфортного сна.
Кнопка ECO — включение
экономичного режима.
В режиме охлаждения, нажмите эту
кнопку, температура увеличится
на 2 градуса от установленной
температуры. В режиме нагрева,
нажмите эту кнопку, температура
снизится на 2 градуса от
установленной температуры.
Кнопка MODE — выбор режима
работы: Авто / Охлаждение /
Осушение / Вентиляция / Нагрев.
Кнопка TURBO — включение режима
повышенной мощности. В режиме
охлаждения, нажмите эту кнопку,
кондиционер начнет работать
на автоматической скорости
вентилятора с установленной
температурой охлаждения +16.
В режиме нагрева, нажмите эту
кнопку, кондиционер начнет
работать на автоматической
скорости вентилятора с
установленной температурой
нагрева +31.
Кнопка SWING — включение /
выключение автоматического
покачивания горизонтальных
жалюзи.
11
14
2
3
4
5
6
7
11 CLOCK
12 DISPLAY
13 3D
14
HEALTHY
12
13
1
10
9
8
Кнопка CLOCK
При нажатии этой кнопки время
будет мигать; затем при помощи
кнопок « вверх » и « вниз » вы можете
отрегулировать время, после этого
еще раз нажмите на кнопку CLOCK,
чтобы его зафиксировать.
Кнопка DISPLAY — включение/
выключение светодиодного дисплея
внутреннего блока.
Кнопка 3D — включение/выключение
автоматического покачивания
горизонтальных и вертикальных
жалюзи.*
Кнопка HEALTHY — включение/
выключение ионизатора воздуха.*
* В данной серии неактивна
15
Page 18
Дистанционное управление кондиционером
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ
Убедитесь, что кондиционер готов к работе
и подайте на него электропитание.
Включите кондиционер, нажав кнопку
«ON/OFF». На панели индикации внутреннего
блока появится индикатор заданной
температуры.
Нажимая кнопку «MODE», выберите
АВТО МАТИЧЕСКИЙ режим работы
кондиционера. Микропроцессор включит
авто матический выбор скорости вращения
вентилятора.
Для отключения кондиционера снова нажмите
кнопку «ON/OFF».
Примечание:
1. При работе в АВТОМАТИЧЕСКОМ режиме
микропроцессор автоматически выбирает
режимы ОХЛАЖДЕНИЯ, ВЕНТИЛЯЦИИ,
НАГРЕВА или ОСУШЕНИЯ по разнице
между фактической и установленной
температурой воздуха
в помещении.
2. Если АВТОМАТИЧЕСКИЙ режим работы
не обеспечивает комфортные условия,
измените температурную уставку в
пределах от -2 до +2
от автоматической, или выберите режим
работы кондиционера вручную.
ОХЛАЖДЕНИЕ, НАГРЕВ И ВЕНТИЛЯЦИЯ
COOL, HEAT, FAN
Включите кондиционер, нажав кнопку
«ON/OFF». На панели индикации внутреннего
блока появится индикатор заданной
температуры.
Нажимая кнопку «MODE», выберите режим
ОХЛАЖДЕНИЯ «
ВЕНТИЛЯЦИИ «
Нажимая кнопки «
температуру воздуха в помещении.
Нажимая кнопку «FAN», выберите скорость
вращения вентилятора: АВТОМАТИЧЕСКИЙ
ВЫБОР, НИЗКАЯ, СРЕДНЯЯ, ВЫСОКАЯ,
кондиционер начнет работать в соответствие
с выбранной настройкой.
Для отключения кондиционера снова нажмите
кнопку «ON/OFF».
» , НАГРЕВА « » или
» вручную.
» « », задайте желаемую
Примечание:
в режиме ВЕНТИЛЯЦИЯ температура воздуха
в помещении не задается.
ОСУШЕНИЕ
Включите кондиционер, нажав кнопку
«ON/OFF». На панели индикации внутреннего
блока появится индикатор заданной
температуры.
Нажимая кнопку «MODE», выберите режим
ОСУШЕНИЕ «
в данном режиме.
Для отключения кондиционера снова нажмите
кнопку «ON/OFF».
РЕЖИМ РАБОТЫ ПО ТАЙМЕРУ
Перед выходом из дома можно настроить
кондиционер на режим работы по ТАЙМЕРУ.
С помощью этой функции кондиционер
обеспечит комфортную температуру воздуха
в помещении к Вашему возвращению.
Порядок настройки таймера:
Если кондиционер выключен,
то для активации таймера включения
нажмите кнопку «TIM ER». Выберите
желаемые режим работы, температуру
и скорость вращения вентилятора.
Нажмите кноп ку «TI MER» для перехода
к настройке времени включения.
Нажимая кнопки «
включения кондиционера по таймеру.
Для подтверждения выбранного времени
еще раз нажмите на кнопку «TIMER ».
Для отмены режима работы по таймеру
повторно нажмите кнопку «TIME R».
Если кондиционер работает,
то для активации таймера выключения
нажмите кнопку «TIM ER».
Нажимая кнопки « » « », задайте вре мя
отключения кондиционера по таймеру.
Для подтверждения выбранного времени еще раз нажмите на кнопку «TIM ER».
Для отмены режима работы по таймеру
повторно нажмите кнопку «TIME R».
При каждом нажатии кнопки « » « »
значение времени изменяется на 30 минут.
По достижении значения 10 часов изменение
значения времени станет 1 час.
». Кондиционер начинает работу
» « », задайте вре мя
16
Page 19
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
РЕЖИМ КОМФОРТНОГО СНА SLEEP
При нажатии на пульте ДУ кнопки «SLEEP»
включается режим комфортного сна.
Кондиционер автоматически каждый час
увеличивает (при охлаждении) и уменьшает
(при обогреве) заданную температуру воздуха
на 1 °С. Через 2 часа заданная температура
принимает постоянное значение. Через
10 часов после активации режима комфортнго
сна, кондиционер автоматически выключается.
РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ ВОЗДУШНОГО
ПОТОКА
Нажмите кнопку «SWING» для включения
покачивания горизонтальных жалюзи
и выбора фиксированного положения.
ЭКОНОМИЧНЫЙ РЕЖИМ ECO
Нажмите кнопку «ECO» для запуска режима
экономии электроэнергии.
В режиме охлаждения или нагрева
кондиционер соответственно повышает
или снижает заданную температуру на 2 °С.
17
Page 20
Встроенные функции кондиционеров
Функция теплого пуска
(защита от обдува холодным воздухом)
Кондиционеры данной серии оснащены
функцией теплого пуска, которая
предотвращает запуск вентилятора
внутреннего блока на средней
или высокой скорости до момента прогрева
теплообменника внутреннего блока.
Если вы выбрали высокую или среднюю
скорость, вентилятор будет вращаться
с низкой скоростью до момента прогрева
теплообменника.
Функция температурной компенсации в
режиме нагрева (защита от простуды)
Кондиционеры данной серии оснащены
функцией температурной компенсации
в режиме нагрева, которая позволяет
учесть температурное расслоение воздуха
по высоте помещения и точно поддерживать
температуру именно в месте расположения
пользователя.
Функция автоматического перезапуска
Кондиционеры данной серии оснащены
функцией автоматического перезапуска
в случае внезапного отключения
электропитания. После возобновления
подачи электропитания, кондиционер
продолжит работу, сохранив настройки
режима, температуры, скорости вращения
вентилятора.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Функция «Smart Defrost»
(умное оттаивание)
Кондиционеры данной серии оснащены
функцией умного оттаивания и не используют
дополнительный датчик температуры
на наружном блоке. Если в режиме нагрева
происходит замора живание теплообменника
наружного бло ка, то автоматически
запускается режим оттаивания
(приблизительно на 5–10 минут).
Функция самодиагностики
Микроконтроллер кондиционера
в постоянном режиме отслеживает
возникновение нештатных режимов работы
или неисправностей узлов и автоматически
останавли вает систему, защищая её
от поломки.
В это время на дисплее внутреннего блока
отобразится код ошибки или аварии.
Антикоррозийное покрытие
Кондиционеры данной серии имеют
специальное покрытие Blue Fin, которое
увеличи вает эффективность теплообмена,
а также продлевает срок службы
кондиционера.
Функция запоминания положения жалюзи
Кондиционеры данной серии оснащены
функцией запоминания положения жалю зи.
После выключения и повторного включения
кондиционера жалюзи будут вы ставлены
в ранее заданное пользователем положение
18
Page 21
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр / Серия RAY MULTI DC EU Inverter
Модель, внутренний блок KVS-IMR09ST/IN KVS-IMR12ST/IN
Электропитание, В/Гц/Ф 220-240/50/1
Производительность, кБТЕ 9000 12000
Охлаждение
Нагрев
3
Расход воздуха, м
Уровень шума, дБ(A) 22/25/33/37/40 22/25/33/37/40
Тип хладагента R32 R32
Размеры внутреннего блока (Ш×В×Г), мм 777×250×201 777×250×201
Размеры внутреннего блока в упаковке (Ш×В×Г), мм 850×275×320 850×275×320
Вес нетто внутреннего блока, кг 8,0 8,0
Вес брутто внутреннего блока, кг 10,5 10,5
Диаметр жидкостной трубы, мм (дюйм) 6,35 (1/4") 6,35 (1/4")
Диаметр газовой трубы, мм (дюйм) 9,53 (3/8") 9,53 (3/8")
Диаметр дренажной трубы, мм 16 16
/ч 300/340/450/510/550 300/340/450/510/550
Производительность, кВт 2,64 3,52
Потребляемая мощность, Вт 35 35
Рабочий ток, А 0,20 0,20
Производительность, кБТЕ 9000 12000
Производительность, кВт 2,64 3,52
Потребляемая мощность, Вт 35 35
Рабочий ток, А 0,20 0,20
19
Page 22
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Параметр / Серия
RAY MULTI DC EU Inverter
Модель, наружный блок KVS-2FM14ST/OUT KVS-2FM18ST/OUT KVS-3FM24ST/OUT
Номинальная холодопроизводительность (диапазон), кВт* 4,10 (1,20-4,85) 5,10 (1,23-5,60) 7,50 (2,80 -8,80)
Номинальная теплопроизводительность (диапазон), кВт*
4,31 (1,25-5,20) 5,20 (1,29-5,75) 7,56 (2,45-8,80)
Электропитание, В/Гц /Ф 220-240/50/1 220-240/50/1 220-240/50/1
Номинальный ток (диапазон) (охлаждение), А* 6,30 (1,20 -8,00) 7,50 (1,30-10,50) 11,15 (1,60-14,00)
Номинальная мощность (диапазон) (охлаждение), Вт* 1246 (250-1560) 1545 (280-2050) 2322 (420-2800)
Коэффициент EER / Класс энергоэффективности (охлаждение)* 3,29 / A 3,30 / A 3,23 / A
Коэффициент SEER / Класс сезонной энергоэффективности (охлаждение)* 6,10 / A++ 6,10 / A++ 6,10 / A++
Номинальный ток (диапазон) (нагрев), А*
5,90 (1,10-8,00) 6,20 (1,30-10,50) 10,45 (1,90-14,00)
Номинальная мощность (диапазон) (нагрев), Вт* 1159 (230-1560) 1333 (280-2050) 2037 (420-2850)
Коэффициент COP / Класс энергоэффективности (нагрев)* 3,71 / A 3,90 / A 3,71 / A
Коэффициент SCOP / Класс сезонной энергоэффективности (усредненный,
o
C)(нагрев)*
Tbiv=-7
Уровень звукового давления наружного блока, дБ(A)
Уровень звуковой мощности наружного блока, дБ(A)
4,00 / A+ 4,00 / A+ 4,00 / A+
55 55 57
65 65 67
Тип хладагента R32
Заводская заправка, кг
1,10 1,10 1,50
Дозаправка (свыше номинальной длины трассы), г/м 15 15 15
Марка компрессора
GMCC GMCC SANYO
Размеры наружного блока (ШхВхГ), мм 835×602×349 835×602×349 920×699×380
Размеры наружного блока в упаковке (ШхВхГ), мм 890×628×385 890×628×385 960×732×400
Вес нетто наружного блока, кг 31,0 31,0 42,0
Вес брутто наружного блока, кг 33,0 33,0 45,0
Диаметры жидкостных труб, дюйм 1/4"x2 1/4"x2 1/4"x3
Диаметры газовых труб, дюйм 3/8"x2 3/8"x2 3/8"x3
Макс. сумма длин трубопроводов на все внутренние блоки, м 40 40 60
Макс. длина трубопровода между внутренним и наружным блоками, м 20 20 20
Макс. перепад по высоте между внутренним и наружным блоками, м 10 10 10
Макс. перепад по высоте между внутренними блоками, м 20 20 20
Номинальная длина трассы, м 10 10 15
Максимальная потребляемая мощность, кВт 1,56 2,05 2,85
Максимальный потребляемый ток, А 8,0 10,5 14,0
Рабочие температурные границы, охлаждение -15°C~+53°C -15°C~+53°C -15°C~+53°C
Рабочие температурные границы, нагрев -20°C~+30°C -20°C~+30°C -20°C~+30°C
Сторона подключения электропитания Наружный блок Наружный блок Наружный блок
Межблочный кабель, мм
2
**
4*1,5x2 4*1,5x2 4*1,5x3
*Для загрузки 100% и внутренних блоков настенного типа
** Межбл очный кабель не вхо дит в комплект по ставок мульти-спли т- систем, доку пается отдельно.
20
Page 23
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОС ТОРОЖНО!
ОПАСНОСТЬ ПОЖ АРА R32
Список комбинаций
KVS-2FM14ST/OUT
1 блок 2 блока 3 блока
09 09+09 -
12 09+12
KVS-2FM18ST/OUT
1 блок 2 блока 3 блока
09 09+09 -
12 09+12
12+12
KVS-3FM24ST/OUT
1 блок 2 блока 3 блока
09 09+09 09+09+09
12 09+12 09+09+12
12+12 09+12+12
12+12+12
21
Page 24
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
При возникновении следующих
неисправностей отключите кондиционер,
отсоедините его от сети электропитания и
обратитесь в сервисный центр:
• Часто мигают индикаторы (5 раз в секунду)
или на цифровом дисплее кондиционера
индицируется код ошибки. Вы отключили
кондиционер и через 2–3 минуты включили
его снова, но индикаторы продолжают
мигать.
• Часто перегорает плавкий предохранитель
или срабатывает автоматический
выключатель.
• Внутрь кондиционера попала вода
или посторонние предметы.
• Другие нарушения в работе кондиционера.
Причина Способ устранения
Отсутствует электропитание Подождите, пока возобновится
Вилка не вставлена в розетку Вставьте вилку в розетку
Кондиционер
не работает
Недостаточная
холодо- или теплопроизводительность
Кондиционер
не охлаждает
и не нагревает
Если устранить неисправность не удалось, обратитесь в сервисный центр, назовите модель кондиционера и
подробно опишите возникшую неисправность
Перегорел предохранитель Замените предохранитель
В пульте ДУ разрядились элементы питания Замените элементы питания
Недостаточная холодо- или теплопроизводительность
Задана слишком высокая (в режиме охлаждения) или слишком низкая (в режиме нагрева)
температура воздуха в помещении
Воздушный фильтр забит пылью Очистите воздушный фильтр
Посторонние предметы загораживают воздухозаборную или воздуховыпускную решётку
наружного блока
Открыты двери или окна Закройте двери или окна
Посторонние предметы загораживают воздухозаборную или воздуховыпускную решётку
наружного блока
Активизирована трёхминутная задержка
включения
Во избежание поражения электрическим током
не меняйте электропроводку
и не проводите ремонт кондиционера
самостоятельно.
ОСТОРОЖНО!
электропитание
Отмените настройку
таймера
Правильно задайте
температуру
Удалите посторонние предметы
Удалите посторонние предметы
Подождите 3 минуты
22
Page 25
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Эффекты, не связанные с нарушением нормальной работы кондиционера
1. Кондиционер не работает
Кондиционер не включается сразу после нажатия
кнопки «ON/OFF». Если горит индикатор рабочего
состояния, то это указывает на нормальное
функционирование кондиционера. Устройство
защиты кондиционера от частых пусков не
позволяет включать кондиционер ранее, чем через
3 минуты после его отключения. После включения
кондиционера при низкой температуре наружного
воздуха активируется система защиты от подачи
холодного воздуха в помещение. (См. п. 11 «Система
защиты от подачи холодного воздуха».).
2. Из внутреннего блока выходит белый туман
и холодный воздух
Кондиционер работает в режиме охлаждения в
помещении с высокой влажностью (при наличии
пыли или паров масла в воздухе). з-за скопления
грязи во внутреннем блоке поддержание
температуры воздуха в помещении на заданном
уровне может оказаться невозможным. В этом
случае следует провести чистку внутреннего
блока. Выполнять эту работу должен
квалифицированный специалист. Сразу после
отключения режима оттаивания из кондиционера,
работающего в режиме нагрева, может выходить
водяной пар.
3. Шум
При работе кондиционера могут быть слышны
звуки текущей воды. Эти звуки вызваны течением
хладагента по межблочным трубопроводам. Звуки
текущей воды могут быть слышны при оттаивании
кондиционера и сразу после его отключения. Эти
звуки связаны с изменением расхода хладагента
и прекращением его течения. При включении и
отключении кондиционера могут быть слышны
щёлкающие звуки. Эти звуки вызваны тепловым
расширением или сжатием пластмассовых
деталей при изменении температуры корпуса.
4. Из внутреннего блока вылетает пыль
Это происходит при первом пуске кондиционера
или после длительного перерыва в работе.
5. Кондиционер испускает неприятный запах
Кондиционер поглощает сигаретный дым, а также
запах, исходящий от стен и мебели, и затем
возвращает его в помещение.
6. Самопроизвольное переключение режима
охлаждения на режим вентиляции
Во избежание замораживания теплообменника
кондиционер автоматически переключается
в режим вентиляции и возвращается в режим
охлаждения через довольно длительный интервал
времени. При достижении заданной температуры
воздуха компрессор отключается, и кондиционер
продолжает работать в режиме вентиляции.
При повышении температуры воздуха компрессор
снова включается.
7. Переключение с режима нагрева
в режим вентиляции
При достижении заданной температуры воздуха
компрессор отключается, и кондиционер
продолжает работать в режиме вентиляции.
При снижении температуры воздуха компрессор
снова включается.
8. При относительной влажности
воздуха в помещении выше 80
на поверхности кондиционера
может образоваться конденсат
9. Режим оттаивания
При обмерзании теплообменника наружного блока
в режиме нагрева теплопроизводительность
кондиционера снижается. Через некоторое время
кондиционер автоматически переходит в режим
оттаивания. При этом компрессор постоянно
работает, а вентиляторы не вращаются. После
завершения цикла оттаивания кондиционер
возвращается в режим нагрева.
10. Режим нагрева
При работе в режиме нагрева кондиционер
переносит теплоту, содержащуюся в наружном
воздухе, внутрь помещения.
При понижении температуры наружного воздуха
теплопроизводительность кондиционера
уменьшается, и температура обработанного
воздуха понижается.
11. Система защиты от подачи холодного воздуха
Во избежание подачи в помещение холодного
воздуха вентилятор внутреннего блока
автоматически уменьшает скорость вращения или
останавливается.
Это происходит в следующих случаях:
• Только что включился режим нагрева.
• Только что завершился цикл оттаивания.
• Очень низкая температура наружного воздуха.
12. Система защиты от частых пусков
(трёхминутная задержка)
При повторном пуске кондиционера сразу же после
его отключения кондиционер включается только
через 3 минуты.
23
Page 26
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Коды ошибок
Название ошибки Код ошибки
Ошибка связи внутреннего и наружного блока E0
Ошибка связи компонентов наружного блока EC
Неисправность датчика температуры внутреннего блока (воздушного) E1
Неисправность датчика температуры внутреннего блока (трубного, теплообменника) E2
Неисправность датчика температуры наружного блока (трубного, теплообменника) E3
Защита модуля IPM по превышению тока или пропадание/просадка фазы питания компрессора E4
Неверная конфигурация мощности модели E5
Неисправность двигателя вентилятора внутреннего блока (AC/DC/PG двигателей) E6
Неисправность датчика температуры наружного блока (воздушного) E7
Неисправность датчика температуры наружного блока (трубного, нагнетания) E8
Неисправность модуля IPM/управления компрессора (блокировка работы после 6-кратного появления P0) E9
Ошибка прохождения теста по току (плата управления наружного блока) EA
Ошибка памяти ЭСППЗУ внутреннего или наружного блока (EEPROM) EE
Ошибка по встроенной термозащите компрессора EP
Ошибка прохождения теста по напряжению (плата управления наружного блока) EU
Ошибка по датчику температуры выходящего хладагента на внутренний блок A/B (датчик наружного блока) Ey
Ошибка по датчику температуры входящего хладагента от внутреннего блока A/B (датчик наружного блока) En
Недостаточное напряжение (цепи постоянного тока) P1
Ошибка по слишком высокому току P2
Ошибка по превышению допустимой температуры нагнетания P4
Ошибка по переохлаждению теплообменника внутреннего блока (в режиме охлаждения/осушения) P5
Ошибка по перегреву теплообменника наружного блока (в режиме охлаждения/осушения) P6
Ошибка по перегреву теплообменника внутреннего блока (в режиме нагрева) P7
Ошибка по температуре наружного воздуха (выход за пределы допустимого диапазона) P8
Программная защита привода компрессора наружного блока P9
Аппаратная защита привода компрессора наружного блока P0
Неверная модель PA
Защита по превышению уровня конденсата D3
ПРИМЕЧАНИЕ: коды ошибок приведены для справки и могут быть изменены без предварительного уведомления.
24
Page 27
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
УХОД И ОБСЛУЖИВАНИЕ
Чистка внутреннего блока
1. Для чистки внутреннего блока и пульта ДУ
пользуйтесь сухой мягкой тканью.
2. Если поверхность внутреннего блока
сильно загрязнена, смочите ткань
холодной водой.
3. Лицевую панель можно снять и промыть
водой, после чего следует вытереть её
сухой тканью.
ВНИМАНИЕ!
• Не пользуйтесь для чистки кондиционера
химическими моющими средствами и не
допускайте попадания этих веществ на
поверхность блока.
• Не пользуйтесь для чистки кондиционера
абразивным порошком, бензином,
растворителем и другими химически
активными веществами. В противном случае
пластиковая поверхность кондиционера
может повредиться или деформироваться.
Чистка воздушного фильтра
Загрязнённые воздушные фильтры снижают
производительность кондиционера, поэтому
чистите их по возможности чаще.
1. Откройте лицевую панель и поднимите
её вверх до щелчка. Услышав щелчок,
прекратите подъём панели. Возьмитесь за
среднюю часть фильтра и потяните вниз.
2. Очистите фильтр с помощью пылесоса.
Если фильтр сильно загрязнён, сполосните
его водой.
3. Вставьте верхнюю часть фильтра во
внутренний блок и закрепите его левую и
правую стороны.
Техническое обслуживание
Уберите посторонние предметы,
загораживающие воздухозаборную и
воздуховыпускную решётки внутреннего и
наружного блоков.
Хранение кондиционера
по окончании сезона эксплуатации
1. Включите кондиционер на несколько часов в
режиме вентиляции.
Это позволит полностью просушить его
внутренние полости.
2. Отключите кондиционер и извлеките вилку
из розетки. Извлеките элементы питания из
пульта дистанционного управления.
3. Механизмы наружного блока требуют
регулярного осмотра и чистки, поэтому
своевременно обращайтесь в сервисный
центр.
Ремонт
Если ваш кондиционер работает неисправно,
отключите его и обратитесь в сервисный центр.
25
Page 28
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ТРАНСПОРТИРОВКА
И ХРАНЕНИЕ
Прибор должен храниться в упаковке
изготовителя в закрытом помещении при
температуре +4 до +40 °С и относительной
влажности до 85 % при температуре 25 °С.
Транспортирование и хранение прибора
должно соответствовать указаниям
манипуляционных знаков на упаковке.
При транспортировке должны быть исключены
любые возможные удары и переме щения
упаковки внутри транспортного средства.
КОМПЛЕКТАЦИЯ
Внутренний блок:
1. Кондиционер, сплит-система бытовая
(внутренний блок), 1 шт.
2. Крепления для монтажа на стену (только
для внутреннего блока), 1 комплект.
3. Пульт ДУ, 1 шт.
4. Дренажный шланг, 1 шт.
5. Комплект гаек для вальцовочных
соединений, 1 комплект.
6. Инструкция (руководство пользователя), 1 шт.
7. Гарантийный талон (в инструкции).
Наружный блок:
1. Кондиционер, сплит-система бытовая
(наружный блок), 1 шт.
ПРИМЕЧАНИЕ: производитель оставляет за
собой право изменять комплектацию без
предварительного уведомления.
СРОК ЭКСПЛУАТАЦИИ
Срок эксплуатации прибора составляет 10 лет
при условии соблюдения соответствующих
правил по установке и эксплуатации.
ДАТА ИЗГОТОВЛЕНИЯ
Дата изготовления указана на приборе.
ПРАВИЛА
УТИЛИЗАЦИИ
По истечению срока службы прибор
должен подвергаться утилизации в
соответствии с нормами, правилами
и способами, действующими в месте
утилизации. Не выбрасывайте прибор
вместе с бытовыми отходами.
По истечении срока службы прибора, сдавайте
его в пункт сбора для утилизации, если
это предусмотрено нормами и правилами
вашего региона. Это поможет избежать
возможных последствий на окружающую
среду и здоровье человека, а также будет
способствовать повторному использованию
компонентов изделия. Информацию о том, где
и как можно утилизировать прибор, можно
получить от местных органов власти.
СЕРТИФИКАЦИЯ ПРОДУКЦИИ
Товар соответствует требованиям:
ТР ТС 004/2011 «О безопасности низковольтного
оборудования».
ТР ТС 020/2011 «Электромагнитная
совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения
опасных веществ в изделиях электротехники
и радиоэлектроники».
Изготовитель:
“TCL Air Conditioner (ZhongShan) Co., Ltd”,
59 Nantou Road West, Nantou town, Zhongshan
city, Guangdong province, 528427, China.
«ТиСиЭль Эйр Кондишионер (Чжуншань) Ко., Лтд»,
59 Наньтоу Роуд Вест, Наньтоу, Чжуншань,
Гуандун, 528427, Китай.
Импортёр в РФ:
ООО «Компания БИС».
Россия, 119180, г. Москва,
ул. Б. Полянка, д. 2, стр. 2, пом./комн. I/8.
Тел.: +7 495 150-50-05.
E-mail: [email protected]
Сделано в Китае
26
Page 29
ГАРАНТИЙНЫЙ ТАЛОН
Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные
законом обязательства, предполагающие соглашение Сторон, либо договор.
Благодарим вас за то, что вы отдали предпочтение оборудованию EcoStar.
Вы сделали правильный выбор в пользу качественной техники.
Убедительно просим вас во избежание недоразумений до установки/эксплуатации изделия внимательно изучить его инструкцию по эксплуатации. В конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его
технических характеристик могут быть внесены изменения. Такие изменения вносятся без предварительного уведомления Покупателя и не влекут обязательств по изменению/улучшению ранее выпущенных изделий.
Внешний вид и комплектность изделия
Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности предъявляйте Продавцу в момент получения изделия.
Гарантийный срок
Гарантийный срок составляет 24 месяца.
Гарантийное обслуживание производится в соответ-
ствии с гарантийными обязательствами, перечисленными в гарантийном талоне.
Гарантийное обслуживание
Гарантийное обслуживание купленного вами прибора
осуществляется через Продавца, монтажную организацию, проводившую установку прибора, специализированные сервисные центры.
Дополнительную информацию по продукту, его эксплуатации и обслуживанию, список сервисных центров вы
можете получить у Продавца или на сайте EcoStar.me
По вопросам качества работы авторизованных сервисных центров заполните форму обращения на сайте
в разделе «Обратная связь».
Внимание!
Монтаж и обслуживание кондиционеров сплит-системы являются сложной профессиональной работой,
требующей наличия специального оборудования, инструментов и навыков. Монтаж должен производиться сертифицированной компанией — установщиком.
Оборудование лишается гарантии Изготовителя
в случае, если монтажные, пусконаладочные, ремонтные или профилактические работы были выполнены
несертифицированной организацией/лицом.
Техническое (профилактическое) обслуживание
По всем вопросам, связанным с техобслуживанием
изделия, обращайтесь к Продавцу, в монтажную организацию или специализированные сервисные центры.
Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание изделия, находится на вышеуказанном сайте.
Заполнение гарантийного талона
Внимательно ознакомьтесь с гарантийным талоном
и проследите, чтобы он был правильно заполнен и имел
штамп Продавца. При отсутствии штампа Продавца
и даты продажи (либо кассового чека с датой продажи)
гарантийный срок исчисляется с даты производства изделия.
Запрещается вносить в гарантийный талон какие-либо
изменения, а также стирать или переписывать указанные в нём данные. Гарантийный талон должен содержать: наименование и модель изделия, его серийный
номер, дату продажи, а также подпись уполномоченного лица и штамп Продавца.
Область действия гарантии
Обслуживание в рамках предоставленной гарантии
осуществляется только на территории РФ и распространяется на изделия, купленные на территории РФ.
Настоящая гарантия не дает права на возмещение
и покрытие ущерба, произошедшего в результате переделки или регулировки изделия, без предварительного
письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными
техническими стандартами и нормами безопасности,
действующими в любой другой стране, кроме РФ, где
это изделие было первоначально продано.
Обеспечение гарантийного обслуживания
В случае неисправности прибора по вине изготовителя
покупатель вправе обратиться к Продавцу либо в сервисный центр.
Ответственность за неисправность прибора, возникшую в результате неправильной установки (монтажа)
прибора, возлагается на монтажную организацию.
В данном случае необходимо обратиться к организации, проводившей установку (монтаж) прибора.
Для установки (подключения) изделия рекомендуем обращаться в сертифицированные специализированные
монтажные организации, где вы можете воспользоваться услугами квалифицированных специалистов.
Продавец, уполномоченная изготовителем организация, импортёр и изготовитель не несут ответственности
за недостатки изделия, возникшие из-за его неправильной установки (подключения).
Настоящая гарантия распространяется на производственные или конструкционные дефекты изделия
Выполнение ремонтных работ и замена дефектных
деталей изделия специалистами уполномоченного
сервисного центра производятся в сервисном центре
или непосредственно у Покупателя (по усмотрению сер-
Page 30
и куплен кондиционер (-ы) для конкретного помещения;
были неправильно смонтирован(-ы) (установлен(-ы))
блок(-и) купленного Покупателем кондиционера. Также
обращаем внимание Покупателя на то, что в соответ-
ствии с Жилищным Кодексом РФ Покупатель обязан
согласовать монтаж купленного кондиционера(-ов)
с эксплуатирующей организацией и компетентными
органами исполнительной власти субъекта Российской
Федерации. Продавец, Уполномоченная изготовителем
организация, Импортёр, Изготовитель снимают с себя
всякую ответственность за любые неблагоприятные
последствия, связанные с использованием купленного
кондиционера(-ов) без утвержденного плана монтажа
и разрешения вышеуказанных организаций.
Плановое техническое обслуживание
Для обеспечения наибольшего срока службы данного
изделия Изготовитель предусматривает его плановое
техническое обслуживание согласно Приложению №3
к Гарантийному талону. Все регламентные сервисные
обслуживания осуществляются Продавцом или авто-
ризованным сервисным центром Изготовителя. О про-
хождении планового технического обслуживания сви-
детельствует отметка Продавца или авторизованного
сервисного центра в гарантийном талоне.
Оборудование может быть лишено гарантии в случае,
если неисправность явилась следствием отсутствия
проведения технического обслуживания или проведе-
ния технического обслуживания неуполномоченными
на то организациями/лицами.
ПАМЯТКА ПО УХОДУ ЗА КОНДИЦИОНЕРОМ
1. Раз в 2 недели (при интенсивной эксплуатации
чаще) контролируйте чистоту воздушных фильтров
во внутреннем блоке (см. инструкцию по эксплуа-
тации). Защитные свойства этих фильтров основа-
ны на электростатическом эффекте, поэтому даже
при незначительном загрязнении фильтр перестает
выполнять свои функции.
2. Один раз в год необходимо проводить профи-
лактические работы, включающие в себя очист-
ку от пыли и грязи теплообменников внутреннего
и наружного блоков, проверку давления в системе,
диагностику всех электронных компонентов конди-
ционера, чистку дренажной системы. Данная проце-
дура предотвратит появление неисправностей и обе-
спечит надёжную работу вашего кондиционера.
3. Раз в год (лучше весной) при необходимости следует
вычистить теплообменник наружного блока и прове-
рить работу кондиционера на всех режимах. Это обе-
спечит надёжную работу вашего кондиционера.
4. Необходимо учесть, что эксплуатация кондицио-
нера в зимних условиях имеет ряд особенностей.
При крайне низких температурах наружного возду-
ха, выходящих за границы допустимых диапазонов
(см. таблицу «Условия эксплуатации»), рекомендуется
использовать кондиционер только в режиме венти-
ляции. Запуск кондиционера для работы в режимах
охлаждения или нагрева может привести к сбоям
в работе кондиционера и поломке компрессора. Если
на улице отрицательная температура, а конденсат
(вода из внутреннего блока) выводится на улицу,
то возможно замерзание воды в дренажной системе
и, как следствие, конденсат будет вытекать из поддо-
на внутреннего блока в помещение.
Покупатель предупреждён о том, что, если товар отне-
сен к категории товаров, предусмотренных Пост. Прави-
тельства РФ № 2463 от 31.12.2020, он не вправе требовать
обмена купленного изделия в порядке ст. 25 Закона РФ
«О защите прав потребителей» и ст. 502 ГК РФ.
висного центра). Гарантийный ремонт изделия выполняется в срок не более 45 дней. В случае, если во время
устранения недостатков товара станет очевидным,
что они не будут устранены в определённый соглашением Сторон срок, Стороны могут заключить соглашение
о новом сроке устранения недостатков товара.
Гарантийный срок на комплектующие изделия (детали,
которые могут быть сняты с изделия без применения
каких-либо инструментов, т. е. ящики, полки, решётки,
корзины, насадки, щётки, трубки, шланги и др. подобные комплектующие) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие, установленные
на изделие при гарантийном или платном ремонте,
либо приобретённые отдельно от изделия, составляет 3 (три) месяца со дня выдачи отремонтированного
изделия Покупателю, либо продажи последнему этих
комплектующих.
Настоящая гарантия не распространяется на:
• периодическое обслуживание и сервисное обслужива-
ние изделия (чистку, замену фильтров или устройств,
выполняющих функции фильтров, чистку и дезинфекцию теплообменников и дренажных систем и пр.);
• любые адаптации и изменения изделия, в т. ч. с целью
усовершенствования и расширения обычной сферы
его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия изготовителя;
• аксессуары, входящие в комплект поставки.
Настоящая гарантия также не предоставляется в случаях, если недостаток в товаре возник в результате:
• использования изделия не по его прямому назначению,
не в соответствии с его Инструкцией по эксплуатации,
в том числе эксплуатации изделия с перегрузкой
или совместно со вспомогательным оборудованием,
не рекомендуемым Продавцом, уполномоченной изготовителем организацией, импортёром, изготовителем;
• наличия на изделии механических повреждений (ско-
лов, трещин и т. д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких
температур, повышенной влажности/запылённости,
концентрированных паров, если что-либо из перечисленного стало причиной неисправности изделия;
• ремонта/наладки/инсталляции/адаптации/пуска изде-
лия в эксплуатацию неуполномоченными (несертифицированными) на то организациями/лицами;
• неаккуратного обращения с устройством, ставшего
причиной физических, либо косметических повреждений поверхности;
• если нарушены правила транспортировки/хранения/
монтажа/эксплуатации;
• стихийных бедствий (пожар, наводнение и т. д.) и других
причин, которые принесли вред изделию, находящихся
вне контроля Продавца, уполномоченной изготовителем организации, импортёра, изготовителя и Покупателя;
• неправильного подключения изделия к электриче-
ской или водопроводной сети, а также неисправностей
(несоответствие рабочих параметров) электрической
или водопроводной сети и прочих внешних сетей;
• дефектов, возникших вследствие попадания внутрь
изделия посторонних предметов, жидкостей, кроме
предусмотренных инструкцией по эксплуатации, насекомых и продуктов их жизнедеятельности и т. д.;
• необходимости замены ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых
вручную деталей и других дополнительных быстроизнашивающихся/сменных деталей изделия, которые
имеют собственный ограниченный период работоспособности, в связи с их естественным износом;
• дефектов системы, в которой изделие использовалось
как элемент этой системы;
• дефектов, возникших в результате некорректной работы/неисправности/неправильного подключения дополнительно установленного оборудования, не входящего
в заводской стандартный комплект поставки (низкотемпературные комплекты, дренажные насосы и пр.).
Особые условия гарантийного обслуживания кондиционеров
Настоящая гарантия не распространяется на недостатки работы изделия в случае, если Покупатель по своей
инициативе (без учета соответствующей информации
Продавца) выбрал и купил кондиционер надлежащего
качества, но по своим техническим характеристикам
не предназначенный для помещения, в котором он был
впоследствии установлен Покупателем.
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Напоминаем, что неквалифицированный монтаж кондиционеров может привести к его неправильной работе и, как следствие, к выходу изделия из строя. Монтаж
данного оборудования должен производиться согласно
документу СТО НОСТРОЙ 2.23.1-2011 о «Монтаже и пуско-наладке испарительных компрессорно-конденсаторных блоков бытовых систем кондиционирования
в зданиях и сооружениях» с обязательным проведением
пусконаладочных работ и обязательным заполнением
Протокола тестового запуска (Приложение №1 к Гарантийному талону), Протокола о приёмке оборудования
после проведения пусконаладочных работ (Приложение
№2 к Гарантийному талону). В случае возникновения
в кондиционерах недостатков в результате нарушения
порядка их установки гарантия не распространяется.
Гарантию на монтажные работы и связанные с ними недостатки в работе изделия несёт монтажная организация. Выполнение гарантийных обязательств на изделие
возложено Изготовителем на Продавца оборудования
и авторизованный сервисный центр.
Особые условия эксплуатации кондиционеров
Настоящая гарантия не предоставляется, когда по требованию/желанию Покупателя в нарушение действующих в РФ требований СНиПов, стандартов и иной технической документации: был неправильно подобран
Page 31
и куплен кондиционер (-ы) для конкретного помещения;
были неправильно смонтирован(-ы) (установлен(-ы))
блок(-и) купленного Покупателем кондиционера. Также
обращаем внимание Покупателя на то, что в соответствии с Жилищным Кодексом РФ Покупатель обязан
согласовать монтаж купленного кондиционера(-ов)
с эксплуатирующей организацией и компетентными
органами исполнительной власти субъекта Российской
Федерации. Продавец, Уполномоченная изготовителем
организация, Импортёр, Изготовитель снимают с себя
всякую ответственность за любые неблагоприятные
последствия, связанные с использованием купленного
кондиционера(-ов) без утвержденного плана монтажа
и разрешения вышеуказанных организаций.
Плановое техническое обслуживание
Для обеспечения наибольшего срока службы данного
изделия Изготовитель предусматривает его плановое
техническое обслуживание согласно Приложению №3
к Гарантийному талону. Все регламентные сервисные
обслуживания осуществляются Продавцом или авторизованным сервисным центром Изготовителя. О прохождении планового технического обслуживания свидетельствует отметка Продавца или авторизованного
сервисного центра в гарантийном талоне.
Оборудование может быть лишено гарантии в случае,
если неисправность явилась следствием отсутствия
проведения технического обслуживания или проведения технического обслуживания неуполномоченными
на то организациями/лицами.
ПАМЯТКА ПО УХОДУ ЗА КОНДИЦИОНЕРОМ
1. Раз в 2 недели (при интенсивной эксплуатации
чаще) контролируйте чистоту воздушных фильтров
во внутреннем блоке (см. инструкцию по эксплуатации). Защитные свойства этих фильтров основаны на электростатическом эффекте, поэтому даже
при незначительном загрязнении фильтр перестает
выполнять свои функции.
2. Один раз в год необходимо проводить профи-
лактические работы, включающие в себя очистку от пыли и грязи теплообменников внутреннего
и наружного блоков, проверку давления в системе,
диагностику всех электронных компонентов кондиционера, чистку дренажной системы. Данная процедура предотвратит появление неисправностей и обеспечит надёжную работу вашего кондиционера.
3. Раз в год (лучше весной) при необходимости следует
вычистить теплообменник наружного блока и проверить работу кондиционера на всех режимах. Это обеспечит надёжную работу вашего кондиционера.
4. Необходимо учесть, что эксплуатация кондицио-
нера в зимних условиях имеет ряд особенностей.
При крайне низких температурах наружного воздуха, выходящих за границы допустимых диапазонов
(см. таблицу «Условия эксплуатации»), рекомендуется
использовать кондиционер только в режиме вентиляции. Запуск кондиционера для работы в режимах
охлаждения или нагрева может привести к сбоям
в работе кондиционера и поломке компрессора. Если
на улице отрицательная температура, а конденсат
(вода из внутреннего блока) выводится на улицу,
то возможно замерзание воды в дренажной системе
и, как следствие, конденсат будет вытекать из поддона внутреннего блока в помещение.
Покупатель предупреждён о том, что, если товар отнесен к категории товаров, предусмотренных Пост. Правительства РФ № 2463 от 31.12.2020, он не вправе требовать
обмена купленного изделия в порядке ст. 25 Закона РФ
«О защите прав потребителей» и ст. 502 ГК РФ.
Page 32
Наименование изделия Заводской номер
1
2
3
4
Ф. И. О. покупателя
Адрес и телефон покупателя
Название
Фактический адрес и телефон
Дата приобретения: « »
Сведения о покупателе
Сведения об организации, продавшей изделие
Подпись
Подтверждаю получение изделия, к внешнему виду претензий не имею.
С условиями гарантии ознакомлен.
Подпись покупателя
ГАРАНТИЙНЫЙ ТАЛОН
М. П.
Page 33
ГАРАНТИЙНЫЙ ТАЛОН
Наименование изделия Заводской номер
1
2
3
4
Дата приобретения: «
»
Сведения о покупателе
Ф. И. О. покупателя
Адрес и телефон покупателя
Сведения об организации, продавшей изделие
Название
Фактический адрес и телефон
Подпись
М. П.
Подтверждаю получение изделия, к внешнему виду претензий не имею.
С условиями гарантии ознакомлен.
Подпись покупателя
Page 34
Page 35
Тестовый запуск системы кондиционирования выполнен « » 20 г. в .
Во время тестового запуска определены основные параметры работы системы кондиционирования,
представленные в таблице.
ПАРАМЕТРЫ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ПРИ ТЕСТОВОМ ЗАПУСКЕ
№ Контролируемый параметр Требуется Фактическое значение
1 Рабочее напряжение, В От 200 до 240
2 Рабочий ток, А
Менее 110 % от
номинального значения
3
Перепад температуры воздуха
на теплообменном аппарате
испарительного блока, °С
Не менее 8
Охлаждение
Нагрев
4
Перепад температуры воздуха
на теплообменном аппарате
компрессорно-конденсаторного блока, °С
От 5 до 12
Охлаждение
Нагрев
Фактические значения параметров системы кондиционирования соответствуют (не соответствуют) требуемым
значениям. Во время тестового запуска система кондиционирования проверена на всех режимах, предусмотренных
заводом-изготовителем, и признана исправной. Устройства защиты срабатывают своевременно.
Приложение №1
ПРОТОКОЛ ТЕСТОВОГО ЗАПУСКА
(ФИО монтажника)
(ФИО заказчика)
Пусконаладочные работы окончены
Работы принял. Претензий не имею
подпись
подпись
Page 36
Page 37
Город « » 20 г.
Для проведения пусконаладочных работ предъявлено следующее оборудование:
смонтированное по адресу:
Установлено, что
1. Проект разработан
2. Монтажные работы выполнены
Примечание – Паяные соединения медных труб
(место пайки)
(число паек)
3. Дата начала монтажных работ
4. Дата окончания монтажных работ
Установлено, что система кондиционирования готова (не готова) к тестовому запуску
Ответственный
Во время тестового запуска система кондиционирования проверена во всех режимах, предусмотренных
заводом-производителем, и признана исправной. Устройства защиты срабатывают одновременно.
Приложение №2
ПРОТОКОЛ О ПРИЕМКЕ ОБОРУДОВАНИЯ
ПОСЛЕ ПРОВЕДЕНИЯ ПУСКОНАЛАДОЧНЫХ РАБОТ
(наименование проектной организации, номера чертежей и даты)
(наименование монтажной организации)
(время, число, месяц, год)
(время, число, месяц, год)
(ФИО монтажника)
Пусконаладочные работы окончены
(ФИО монтажника)
Работы принял. Претензий не имею
(ФИО заказчика)
подпись
подпись
подпись
Page 38
Плановое техническое обслуживание систем кондиционирования
ПТО-06 рекомендуется проводить не позднее 6 месяцев с даты приобретения
Выполняемые работы:
1. Очистка от загрязнений корпуса внутреннего и наружного блоков, чистка теплообменника наружного блока.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
ПТО-12 рекомендуется проводить не позднее 12 месяцев с даты приобретения
Выполняемые работы:
1. Внутренний и наружный блоки.
1.1 Измерение производительности системы.
1.2 Проверка на наличие ненормальных шумов, вибраций и их устранение.
1.3 Проверка параметров электропитания.
1.4 Очистка теплообменников наружного и внутреннего блоков от грязи, пыли.
1.5 Удаление загрязнения корпусных деталей кондиционера.
2. Внутренний блок.
2.1 Демонтаж и промывка дренажного поддона, насоса и датчика уровня воды в поддоне, обработка (по необходимости)
антибактериальным составом.
2.2 Прочистка дренажной системы.
3. Наружный блок.
3.1 Выявление и устранение ненормальных шумов и вибраций компрессора.
3.2 Измерение пусковых и рабочих токов и напряжения на компрессоре.
3.3 Проверка работоспособности четырёхходового клапана.
3.4 Проверка работоспособности фильтров в холодильном контуре.
3.5 Проверка герметичности холодильного контура.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
ПТО-18 рекомендуется проводить не позднее 18 месяцев с даты приобретения
Выполняемые работы:
1. Очистка от загрязнений корпуса внутреннего и наружного блоков, чистка теплообменника наружного блока.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
ПТО-24 рекомендуется проводить не позднее 24 месяцев с даты приобретения
Выполняемые работы:
1. Внутренний и наружный блоки.
1.1 Проверка производительности системы.
1.2 Проверка на наличие ненормальных шумов, вибраций и их устранение.
1.3 Проверка параметров электропитания.
1.4 Измерение сопротивления электрической изоляции проводов электропитания.
1.5 Проверка работоспособности электронных плат и частей управления, очистка от загрязнений и пыли.
1.6 Очистка теплообменников наружного и внутреннего блоков от грязи, пыли.
1.7 Удаление загрязнения корпусных деталей кондиционера.
2. Внутренний блок.
2.1 Очистка (замена) воздушных фильтров.
2.2 Демонтаж и промывка дренажного поддона, насоса и датчика уровня воды в поддоне, обработка (по необходимости)
антибактериальным составом.
2.3 Прочистка дренажной системы.
3. Наружный блок.
3.1 Проверка на наличие ненормальных шумов, вибраций в компрессоре и их устранение.
3.2 Измерение пусковых, рабочих токов и напряжения на компрессоре.
3.3 Проверка работоспособности четырёхходового клапана.
3.4 Проверка работоспособности фильтров в холодильном контуре.
3.5 Проверка герметичности холодильного контура.
3.6 Проверка цепи заземления.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
ПТО-30 рекомендуется проводить не позднее 30 месяцев с даты приобретения
Выполняемые работы:
1. Очистка от загрязнений корпуса внутреннего и наружного блоков, чистка теплообменника наружного блока.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
Дальнейшее обслуживание оборудования рекомендуем вести согласно вышеизложенной схеме
Приложение №3
Page 39
Приложение №3
Плановое техническое обслуживание систем кондиционирования
ПТО-06 рекомендуется проводить не позднее 6 месяцев с даты приобретения
Выполняемые работы:
1. Очистка от загрязнений корпуса внутреннего и наружного блоков, чистка теплообменника наружного блока.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
ПТО-12 рекомендуется проводить не позднее 12 месяцев с даты приобретения
Выполняемые работы:
1. Внутренний и наружный блоки.
1.1 Измерение производительности системы.
1.2 Проверка на наличие ненормальных шумов, вибраций и их устранение.
1.3 Проверка параметров электропитания.
1.4 Очистка теплообменников наружного и внутреннего блоков от грязи, пыли.
1.5 Удаление загрязнения корпусных деталей кондиционера.
2. Внутренний блок.
2.1 Демонтаж и промывка дренажного поддона, насоса и датчика уровня воды в поддоне, обработка (по необходимости)
антибактериальным составом.
2.2 Прочистка дренажной системы.
3. Наружный блок.
3.1 Выявление и устранение ненормальных шумов и вибраций компрессора.
3.2 Измерение пусковых и рабочих токов и напряжения на компрессоре.
3.3 Проверка работоспособности четырёхходового клапана.
3.4 Проверка работоспособности фильтров в холодильном контуре.
3.5 Проверка герметичности холодильного контура.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
ПТО-18 рекомендуется проводить не позднее 18 месяцев с даты приобретения
Выполняемые работы:
1. Очистка от загрязнений корпуса внутреннего и наружного блоков, чистка теплообменника наружного блока.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
ПТО-24 рекомендуется проводить не позднее 24 месяцев с даты приобретения
Выполняемые работы:
1. Внутренний и наружный блоки.
1.1 Проверка производительности системы.
1.2 Проверка на наличие ненормальных шумов, вибраций и их устранение.
1.3 Проверка параметров электропитания.
1.4 Измерение сопротивления электрической изоляции проводов электропитания.
1.5 Проверка работоспособности электронных плат и частей управления, очистка от загрязнений и пыли.
1.6 Очистка теплообменников наружного и внутреннего блоков от грязи, пыли.
1.7 Удаление загрязнения корпусных деталей кондиционера.
2. Внутренний блок.
2.1 Очистка (замена) воздушных фильтров.
2.2 Демонтаж и промывка дренажного поддона, насоса и датчика уровня воды в поддоне, обработка (по необходимости)
антибактериальным составом.
2.3 Прочистка дренажной системы.
3. Наружный блок.
3.1 Проверка на наличие ненормальных шумов, вибраций в компрессоре и их устранение.
3.2 Измерение пусковых, рабочих токов и напряжения на компрессоре.
3.3 Проверка работоспособности четырёхходового клапана.
3.4 Проверка работоспособности фильтров в холодильном контуре.
3.5 Проверка герметичности холодильного контура.
3.6 Проверка цепи заземления.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
ПТО-30 рекомендуется проводить не позднее 30 месяцев с даты приобретения
Выполняемые работы:
1. Очистка от загрязнений корпуса внутреннего и наружного блоков, чистка теплообменника наружного блока.
Дата проведения: « »
Наименование организации, проводившей работы:
Фактический адрес и номер телефона организации:
Подпись и фамилия лица, проводившего работы: ( )
Дальнейшее обслуживание оборудования рекомендуем вести согласно вышеизложенной схеме
Page 40
Page 41
Page 42
Page 43
Page 44
EcoStar.me
Loading...
