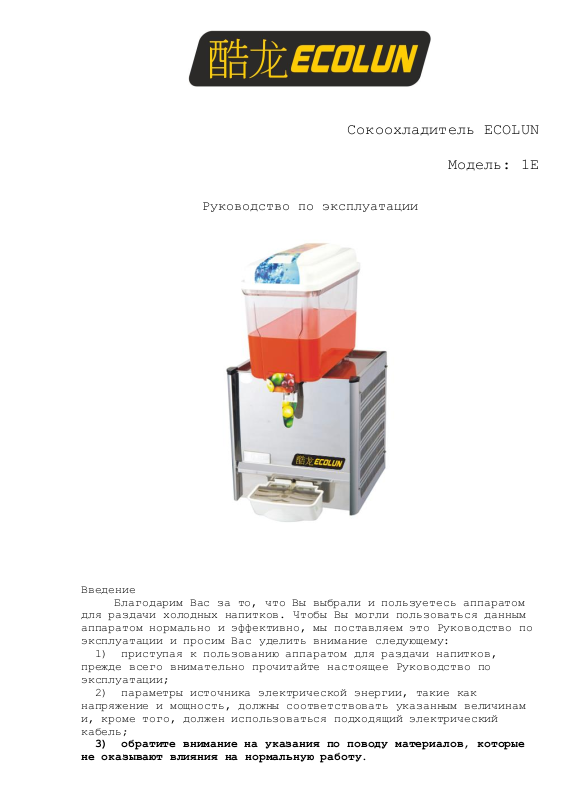

Сокоохладитель ECOLUN
Модель: 1E
Руководство по эксплуатации
Введение
Благодарим Вас за то, что Вы выбрали и пользуетесь аппаратом
для раздачи холодных напитков. Чтобы Вы могли пользоваться данным
аппаратом нормально и эффективно, мы поставляем это Руководство по
эксплуатации и просим Вас уделить внимание следующему:
1) приступая к пользованию аппаратом для раздачи напитков,
прежде всего внимательно прочитайте настоящее Руководство по
эксплуатации;
2) параметры источника электрической энергии, такие как
напряжение и мощность, должны соответствовать указанным величинам
и, кроме того, должен использоваться подходящий электрический
кабель;
3) обратите внимание на указания по поводу материалов, которые
не оказывают влияния на нормальную работу.
Page 2
Сокоохладитель ECOLUN Модель: 1E
2
Кол-во контейнеров
1 контейнер
Вместимость
12L
Напряжение и частота
220 В -240 В
50 Гц / 60 Гц
110 В - 120 В
Мощность для холодных
180 Вт
Температура холодных напитков
7 … 12 °C
Габаритные размеры
12 L
470х360х690 мм
Масса
12 L 26 кг
Для того, чтобы защитить здоровье потребителей, обязательно мойте
аппарат для раздачи соков.
А. Назначение и особенности
Аппарат для раздачи холодных напитков, основан на сочетании
технологий, как отечественных, так и зарубежных. Подобные аппараты
широко применяются в ресторанах, гостиницах, в местах развлечений,
а также находят широкое применение в палатках для раздачи соков.
Эти аппараты имеют обоснованную конструкцию, превосходные
технические характеристики, приятный внешний вид, и ими просто
пользоваться. Главные детали изготовлены из нержавеющей стали и
безвредных пластмасс. Аппарат имеет один контейнер для раздачи
напитков.
В. Главные технологические параметры
ПРИМЕЧАНИЕ. L - вместимость кувшина в литрах
С. Методы монтажа и примечания
1. Монтируйте аппарат на плоском жестком основании в местах,
куда не попадает прямой солнечный свет.
2. Вокруг аппарата должно оставаться свободное место, около
150 мм, чтобы мог циркулировать воздух, что необходимо для
эффективной работы аппарата.
3. Приступая к монтажу, убедитесь в том, что параметры источника
электрической энергии соответствуют требованиям. Электрический
кабель должен быть не слишком тонким и не слишком длинным.
Поперечное сечение кабеля должно быть 1,5 … 2,5 мм, напряжение
должно соответствовать указанному в таблице, и плавкий
предохранитель должен обеспечивать безопасность пользователей;
аппарат должен быть надёжно заземлён. Розетка должна быть
смонтирована в фиксированном положении, и должна иметь
предохранитель, позволяющий аппарату работать эффективно.
4. Для того, чтобы аппарат стоял в фиксированном положении,
используйте регуляторы высоты (это можно сделать с помощью ножек в
днище), при этом вода из поддона должна иметь возможность
сливаться в ящик по шлангу.
D. Способ применения
Page 3
Сокоохладитель ECOLUN Модель: 1E
3
Неисправность
Причина
Устранение
Компрессор не
действует
Выключилось или не
подключено
электропитание
Проверьте источник
электрической
энергии и розетку
Неисправен выключатель
Замените выключатель
Неисправность схемы
Выявите и устраните
Перегрузка и
срабатывание защиты
Выявите и устраните
Компрессор
действует, но
охлаждение не
происходит
Засор капиллярной
трубки
Замените капиллярную
трубку или сухой
фильтр
Утечка хладагента
Проверьте систему и
добавьте хладагент
Неисправен
электрический
вентилятор
Замените
электрический
вентилятор
Как пользоваться аппаратом для холодных напитков
1. При заполнении кувшина напитком, высота напитка не должна
быть выше стандартной, так как в противном случае напиток будет
выливаться в мешалку из трубки мешалки, что приведёт к подгоранию
мешалки.
3. Через устройство защитного отключения, подключите аппарат к
трёхполюсной электрической розетке, обеспечивающей защитное
заземление.
4. Для того, чтобы включить охлаждение, нажмите выключатель
охлаждения, при этом холодильная система начнёт работать. Затем
включите мешалку, чтобы размешивать, или включите шприцевание,
чтобы шприцевать.
5. Когда температура напитка достигнет нужной величины,
подставьте чашку к выпуску и слегка надавите: напиток потечёт в
чашку из выпуска.
6. Когда температура понизится на несколько градусов, холодильник прекратит работу под влиянием регулятора температуры. Когда
температура снова повысится, холодильник включится автоматически.
7. Как правило, работа холодильника должна возобновиться через
5 минут, если он внезапно выключился или временно прекратил
работу, так как в противном случае будет повреждён компрессор.
Для того, чтобы аппарат для раздачи холодных напитков был
чистым и действовал идеально, пользователь должен ежедневно
проводить чистку кувшинов, предназначенных для напитков.
Аппарат изготавливается в строгом соответствии со стандартами
качества. Продлить срок службы аппаратов можно путём правильного
пользования, проведения ремонтов и обслуживания. При возникновении
каких-либо затруднений в работе, прежде всего попытайтесь выяснить
причину отказа на месте и устранить её. При возникновении отказов
в холодильной системе, по поводу их устранения обращайтесь к
квалифицированным специалистам.
Таблица
Неисправности, возможные причины и способы устранения
Page 4
Сокоохладитель ECOLUN Модель: 1E
4
Ненормальное
провеивание воды
Различия в насосе
внутри
Очистите
Повреждены крыльчатка и
отверстия
Замените крыльчатку
и насос
Неисправность схемы
Выявите и устраните
Большой зазор между
крыльчаткой и кувшином
Отрегулируйте зазор
Утечка в кувшине
Кольцевое уплотнение
стало жестким или
установлено неправильно
Замените или
установите правильно
Утечка в клапане
Кольцевое уплотнение
стало жестким или
установлено неправильно
Замените или
установите правильно
Поз.
Наименование
1
Lid
Крышка
2
Stainless steel valve
Клапан из нержавеющей стали
3
Crock
Кувшин
4
Mixing leaf
Лопасть мешалки
5
Mixing pole
Вал мешалки
6
handle
Рукоятка
7
Airproof circle
Кольцевой герметизирующий уплотнитель
8
Condesensation
setting
Конденсатор в сборе
9
Electric fan
Электрический вентилятор
10
Evaporator setting
Испаритель в сборе
11
Automatic temperature
controller
Автоматический регулятор температуры
12
Meeting dish
Объединительная тарелка
13
Mixing setting
Мешалка в сборе
14
Compressor
Компрессор
15
Over loading protect
setting
Устройство защиты от перегрузки в
сборе
16
Bottom of screwdrive
Низ винтового привода
17
Power switch
Электрический выключатель
18
Refreigeration switch
Выключатель «Холодильник»
19
Mixing switch
Выключатель «Перемешивание»
20
Mixing switch
Выключатель «Перемешивание»
21
Left and right plank
Левая и правая пластина
F. Запасные части к аппарату для раздачи холодных и горячих соков
Page 5
Сокоохладитель ECOLUN Модель: 1E
5
22
Front and back plank
Передняя и задняя пластина
23
Magnet
Магнит
24
Spray motor
Электродвигатель орошения
25
Stainless Steel plate
Пластина из нержавеющей стали
ПРИМЕЧАНИЕ.
• Позиции 1 … 22 относятся к аппаратам смесительного типа.
• Позиции 23 … 25 относятся к аппаратам орошающего типа.

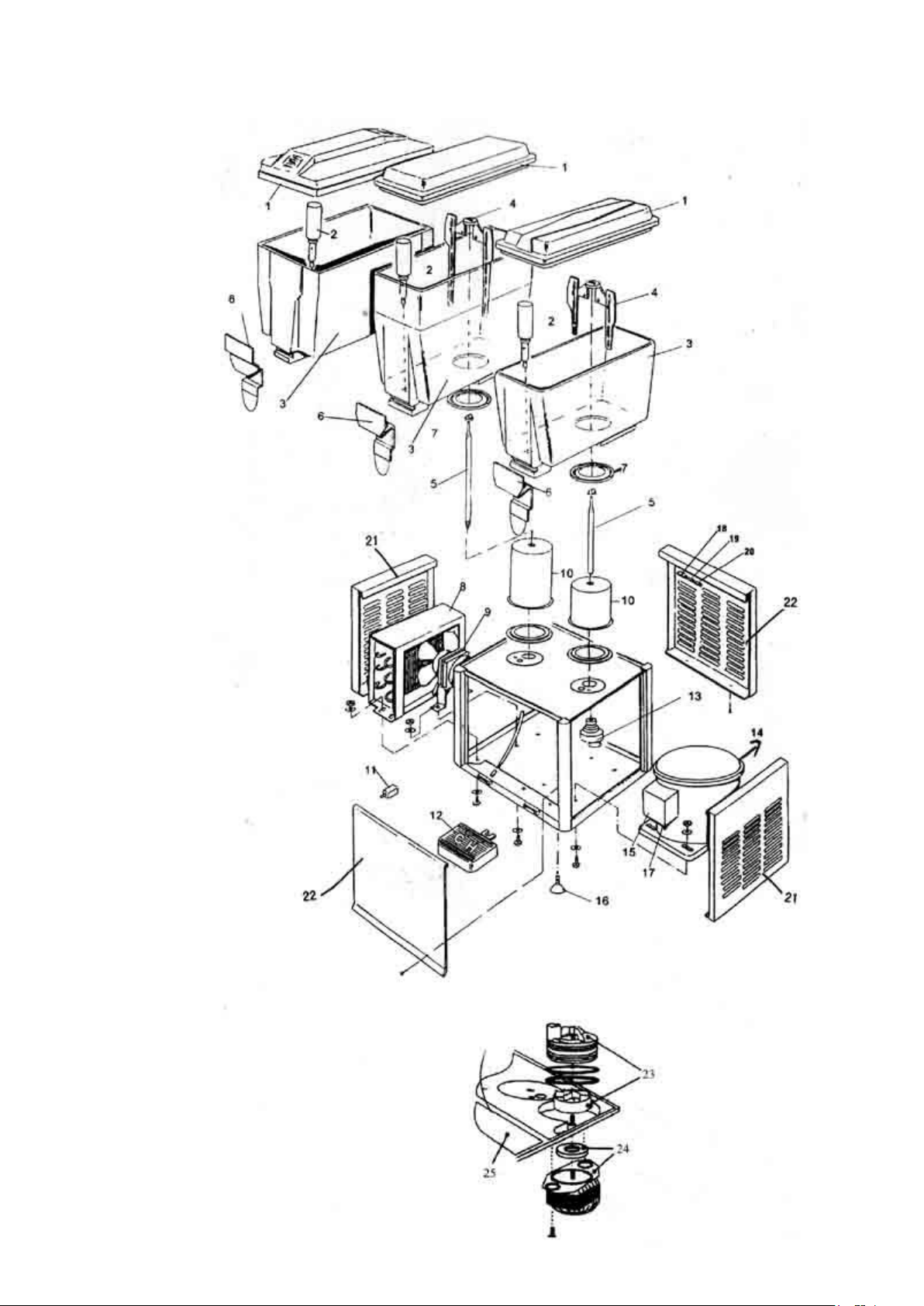

Вид в разобранном состоянии
