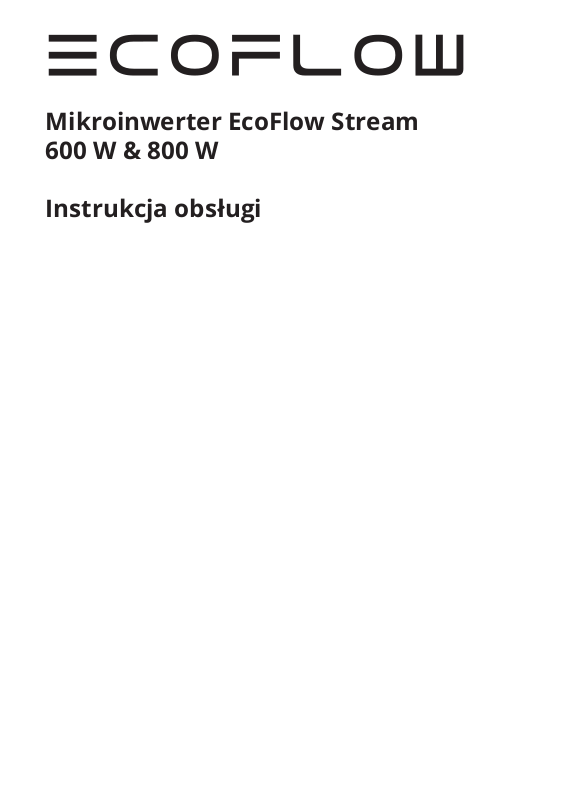

Mikroinwerter EcoFlow Stream
600 W & 800 W
Instrukcja obsługi
O instrukcji
- Niniejsza instrukcja zawiera wprowadzenie do tego produktu oraz szczegółowe
informacje na temat jego obsługi, zarządzania i konserwacji. Należy pamiętać, że
niniejsza instrukcja może zostać zaktualizowana bez wcześniejszego
powiadomienia.
- Dostępność niektórych akcesoriów i funkcji opisanych w niniejszej instrukcji
może się różnić w zależności od kraju lub regionu.
- Wszystkie obrazy wyświetlane w niniejszej instrukcji służą wyłącznie do celów
demonstracyjnych. Należy odnieść się do faktycznie otrzymanego produktu.
- Jeśli czytasz niniejszą instrukcję w formacie PDF, pamiętaj, że możesz uzyskać do
niej dostęp online na stronie pomocy technicznej EcoFlow, aby uzyskać lepsze
wrażenia i najnowsze aktualizacje.
Przegląd produktu
Mikroinwerter EcoFlow STREAM (zwany dalej „mikroinwerterem” lub „tym
produktem”) obsługuje podwójne wejścia solarne i można go łatwo podłączyć do
obwodu domowego, dzięki czemu idealnie nadaje się do instalacji domowych.
Przetwarza on energię słoneczną
w energię prądu przemiennego do zasilania urządzeń domowych lub dostarczania
nadmiaru energii do sieci, pomagając obniżyć rachunki za energię elektryczną.
Wygląd produktu
1 Otwory montażowe
Służą do mocowania mikroinwertera do panelu solarnego lub montażu na
ścianie.
2 Zacisk AC
Służy do podłączania mikroinwertera do standardowego gniazda prądu
przemiennego (region UE) lub domowego wyłącznika automatycznego (region
Wielkiej Brytanii).
3 Wskaźnik LED
Służy do wyświetlania stanu pracy mikroinwertera).
4 Zaciski PV
Służą do podłączania mikroinwertera do paneli PV.
5 Antena
Służy do zwiększania siły sygnału bezprzewodowego.
6 Zacisk uziemienia (śruba M4)
Służy do dodatkowego podłączenia uziemienia.
Wskaźnik LED
Wył: Mikroinwerter jest wyłączony.
Miga na zielono: Mikroinwerter uruchamia się, łączy się z siecią
bezprzewodową lub aktualizuje oprogramowanie sprzętowe.
Świeci na zielono: Mikroinwerter działa normalnie lub znajduje się w trybie
gotowości.
Miga na czerwono: Mikroinwerter jest uszkodzony. Szczegółowe instrukcje
można znaleźć w aplikacji EcoFlow.
Czerwony ciągły: Mikroinwerter jest uszkodzony. Otwórz aplikację EcoFlow,
aby uzyskać dostęp do ustawień urządzenia. Jeśli aplikacja jest dostępna,
wykonaj kroki rozwiązywania problemów w aplikacji. Jeśli nie, skontaktuj się z
pomocą techniczną.
Wymiary
Aby zapewnić prawidłową instalację i zagospodarowanie przestrzeni, należy
zapoznać się z wymiarami produktu.
Rozpoczęcie pracy
Poznaj EcoFlow STREAM Plug & Play System
Ten mikroinwerter umożliwia wykorzystanie paneli fotowoltaicznych do
zbudowania systemu solarnego EcoFlow STREAM Plug & Play, który zamienia
domowy balkon w kompaktową, samowystarczalną elektrownię. Aby zrozumieć,
jak działa ten system, przyjrzyjmy się pokrótce jego głównym komponentom
1 Panele fotowoltaiczne
Absorbują światło słoneczne i generują prąd stały (DC).
Wskazówka: Należy używać paneli fotowoltaicznych EcoFlow lub kompatybilnych
paneli innych producentów, które spełniają wymagania wejściowe DC
mikroinwertera.
2 Mikroinwerter EcoFlow STREAM
Przekształca prąd stały z paneli fotowoltaicznych w prąd przemienny zgodny z
siecią.
3 Kable połączeniowe
Podłącz panele fotowoltaiczne do mikroinwertera i podłącz system do sieci za
pośrednictwem domowego gniazdka lub wyłącznika automatycznego.
Wskazówka: Preferowane są oficjalne kable połączeniowe EcoFlow. Kable innych
firm mogą wymagać dodatkowych kroków w celu prawidłowej konfiguracji.
4 Aplikacja EcoFlow
Umożliwia sterowanie i monitorowanie systemu fotowoltaicznego za pomocą
telefonu.
5 Opcjonalnie: EcoFlow STREAM AC Pro / EcoFlow STREAM Ultra / EcoFlow STREAM
Pro
Przechowuje nadmiar energii generowanej przez system i rozładowuje ją, aby
wspierać zasilanie domu podczas przerw w dostawie prądu lub niskiej wydajności
słonecznej.
Po skonfigurowaniu tego systemu mikroinwerter zoptymalizuje energię słoneczną,
aby zaspokoić potrzeby energetyczne urządzeń domowych. Wszelkie nadwyżki
energii będą przekazywane z powrotem do sieci, pomagając obniżyć rachunki za
energię elektryczną.
Przepisy elektryczne mogą się różnić w zależności od regionu. Przed instalacją
systemu solarnego na balkonie należy sprawdzić lokalne przepisy i skonsultować
się z wykwalifikowanym elektrykiem, aby upewnić się, że wszystko odbywa się
bezpiecznie i zgodnie z obowiązującymi przepisami.
Instalacja mikroinwertera
Mikroinwerter powinien być zainstalowany na stabilnej powierzchni i ustawiony
idealnie do prowadzenia kabli zasilających i optymalnego odbioru sygnału Wi-Fi.
EcoFlow oferuje dwie opcje montażu: montaż na ścianie lub przymocowanie do
panelu fotowoltaicznego. Szczegółowe instrukcje instalacji znajdują się w
opakowaniu produktu i można je znaleźć na stronie
https://www.ecoflow.com/support/download/stream microinverter.
Opcja 1:
Zalecane akcesoria
- Do montażu na ścianie: Śruby rozporowe z rurami (P6×35 mm, w zestawie)
Opcja 2:
Zalecane akcesoria
- Do mocowania paneli fotowoltaicznych: Zacisk do paneli fotowoltaicznych
EcoFlow
Podłączanie mikroinwertera
Po bezpiecznym zamontowaniu mikroinwertera podłącz niezbędne kable
zasilające (zarówno po stronie AC, jak i DC).
Aplikacja 1: Podłączenie do gniazdka domowego (dla regionu europejskiego)
1. Podłącz panele fotowoltaiczne do zacisków PV na mikroinwerterze za pomocą
określonych kabli fotowoltaicznych EcoFlow.
2. Podłącz mikroinwerter do standardowego gniazdka domowego za pomocą
określonego kabla AC EcoFlow.
Należy unikać jednoczesnego dotykania dodatniego (+) i ujemnego (-) przewodu
panelu fotowoltaicznego.
1. Wygląd gniazda AC jest dostosowany do lokalnych standardów.
2. Specyfikacje wejścia solarnego dla MPPT: Vmax ≤60V, Imax ≤16A.
3. Limit poboru energii słonecznej: Dla pojedynczego wejścia, maksimum wynosi
430W. W przypadku podwójnych wejść, całkowity pobór energii słonecznej podlega
lokalnym przepisom.
4. Konfiguracja panelu fotowoltaicznego: Mikroinwerter obsługuje dwa wejścia
PV. Panele fotowoltaiczne można skonfigurować tak, aby pasowały do mocy
wejściowej mikroinwertera. Ponadto panele fotowoltaiczne podłączone do tego
samego zacisku wejściowego PV muszą mieć takie same specyfikacje elektryczne.
5. Zalecany kabel:
- Do podłączenia PV: Przedłużacz panelu fotowoltaicznego EcoFlow STREAM
- Do podłączenia AC: Kabel EcoFlow STREAM BKW-AC
Aplikacja 2: Podłączenie domowego obwodu rozgałęzionego (dla regionu
Wielkiej Brytanii)
1. Wyłącz wyłącznik automatyczny, aby odłączyć zasilanie sieciowe.
2. Podłącz panele fotowoltaiczne do zacisków PV na mikroinwerterze za pomocą
określonych kabli fotowoltaicznych EcoFlow.
3. Podłącz mikroinwerter do rozgałęzionego wyłącznika obwodu za pomocą
określonego kabla EcoFlow AC. Przewody PE i neutralny należy podłączyć
oddzielnie do pręta PE i neutralnego, a przewód pod napięciem należy podłączyć
do zacisku wyłącznika prowadzącego do strony obciążenia.
1. Wymagana profesjonalna instalacja: Instalacja musi zostać przeprowadzona
przez wykwalifikowanego elektryka.
2. Zasilanie musi być wyłączone: Przed rozpoczęciem instalacji należy upewnić
się, że zasilanie w miejscu instalacji jest wyłączone.
3. Mikroinwerter obsługuje dwa wejścia PV. Panele fotowoltaiczne można
skonfigurować tak, aby odpowiadały mocy wejściowej mikroinwertera. Ponadto
panele fotowoltaiczne podłączone do tego samego zacisku wejściowego PV muszą
mieć takie same specyfikacje elektryczne.
4. Należy unikać jednoczesnego dotykania dodatniego (+) i ujemnego (-) przewodu
panelu fotowoltaicznego.
1 Specyfikacje wejścia solarnego dla MPPT: Vmax ≤60V, Imax ≤16A.
2. Limit poboru energii słonecznej: Dla pojedynczego wejścia, maksimum wynosi
430W. W przypadku podwójnych wejść, całkowity pobór energii słonecznej
podlega lokalnym przepisom.
3. Konfiguracja panelu fotowoltaicznego: Mikroinwerter obsługuje dwa wejścia
PV. Panele fotowoltaiczne można skonfigurować tak, aby pasowały do mocy
wejściowej mikroinwertera. Ponadto panele fotowoltaiczne podłączone do tego
samego zacisku wejściowego PV muszą mieć takie same specyfikacje elektryczne.
4. Zalecany kabel
- Do podłączenia PV: Przedłużacz panelu fotowoltaicznego EcoFlow STREAM
- Do podłączenia AC: Kabel EcoFlow STREAM BKW DIY
Uwagi dotyczące uziemienia
Prawidłowe uziemienie jest niezbędne dla bezpiecznej pracy. EcoFlow oferuje
kabel AC z przewodem uziemiającym / wtyczką uziemiającą. Jeśli kabel został
podłączony do gniazdka, które jest prawidłowo zainstalowane i uziemione zgodnie
z lokalnymi przepisami i rozporządzeniami, urządzenie będzie prawidłowo
uziemione. Jeśli jednak wystąpią poniższe sytuacje, należy skonsultować się z
wykwalifikowanym elektrykiem:
- Nie masz pewności, czy produkt jest prawidłowo uziemiony;
- Wtyczka dołączona do produktu nie pasuje do gniazdka.
Jeśli miejsce instalacji nie spełnia wymagań dotyczących uziemienia lub
określonych standardów uziemienia wymaganych przez lokalne przepisy, należy
poprosić wykwalifikowanego elektryka o użycie zacisku uziemienia na tym
produkcie w celu ustalenia prawidłowego uziemienia.
Do wykonania uziemienia zawsze wymagany jest wykwalifikowany elektryk.
Aktywacja mikroinwertera
Po zakończeniu instalacji mikroinwerter uruchamia się automatycznie. Wykonaj
poniższe kroki, aby powiązać go z kontem EcoFlow i zakończyć wstępną
konfigurację w celu jego aktywacji.
1. Zeskanuj kod QR, odwiedź sklep z aplikacjami w telefonie lub przejdź na stronę
https://download.ecoflow.com/app, aby pobrać aplikację EcoFlow.
2. Zaloguj się na swoje konto EcoFlow. Jeśli go nie masz, najpierw je utwórz.
3. Naciśnij przycisk „Dodaj urządzenie” lub ikonę „＋” w prawym górnym rogu, aby
wyszukać mikroinwerter.
4. Wybierz swój mikroinwerter i postępuj zgodnie z wyskakującymi instrukcjami,
aby dokończyć wiązanie urządzenia i konfigurację Wi-Fi.
Mikroinwerter może nie działać prawidłowo, jeśli nie został aktywowany poprzez
powiązanie z aplikacją.
Inteligentne sterowanie
Aplikacja EcoFlow
Wprowadzenie do aplikacji
EcoFlow oferuje aplikację towarzyszącą do zarządzania urządzeniami. Dzięki tej
aplikacji mobilnej można:
- Cieszyć się kompleksową kontrolą urządzeń EcoFlow z dowolnego miejsca.
- Płynnie monitorować szczegóły zużycia energii dzięki aktualizacjom w czasie
rzeczywistym.
- Spersonalizować swój schemat energetyczny za pomocą szeregu
konfigurowalnych opcji.
- Szybko otrzymywać w aplikacji informacje o problemach i aktualizacje
oprogramowania układowego.
Metody pobierania aplikacji
1. Zeskanuj kod QR, aby pobrać aplikację.
2. Wyszukaj „EcoFlow” w sklepie z aplikacjami dla systemu iOS lub Android.
3. Odwiedź stronę https://download.ecoflow.com/app, aby pobrać aplikację.
Aplikacja EcoFlow jest stale dostosowywana w celu poprawy komfortu
użytkowania i funkcjonalności. Zrzuty ekranu w niniejszej instrukcji służą wyłącznie
do celów demonstracyjnych. Rzeczywisty wygląd może się różnić w zależności od
wersji aplikacji i systemu operacyjnego. Niniejsza instrukcja nie obejmuje
wszystkich szczegółów funkcji aplikacji, a użytkownicy są zachęcani do
samodzielnego zapoznania się z aplikacją.
Zarejestruj się i zaloguj
- Aby zarejestrować konto
1. Otwórz aplikację EcoFlow i dotknij „Utwórz nowe konto”.
2. Wprowadź wymagane informacje rejestracyjne, a następnie stuknij "Zarejestruj
się". Wprowadzony adres e-mail będzie używany jako konto EcoFlow.
- Aby się zalogować
1. Otwórz aplikację EcoFlow i stuknij "Zaloguj się".
2. Wprowadź zarejestrowany adres e-mail i hasło, a następnie przejdź do strony
zarządzania urządzeniem.
Powiązanie urządzenia i konfiguracja Internetu
Podczas pierwszej konfiguracji nowego urządzenia należy powiązać je z kontem
EcoFlow, aby zapewnić zdalny dostęp do ustawień urządzenia.
- Aby powiązać nowe urządzenie/system EcoFlow:
1. Odwiedź aplikację EcoFlow i zaloguj się na swoje konto EcoFlow.
2. Stuknij przycisk "Dodaj urządzenie" lub ikonę "＋" w prawym górnym rogu, aby
wyszukać nowe urządzenia EcoFlow.
3. Wybierz urządzenie EcoFlow i postępuj zgodnie z wyskakującymi instrukcjami,
aby dokończyć wiązanie urządzenia i konfigurację Wi-Fi.
Dostęp do zarządzania urządzeniami
Dzięki aplikacji EcoFlow można zarządzać wszystkimi powiązanymi urządzeniami za
pomocą telefonu. Mikroinwerter obsługuje połączenia Wi-Fi i Bluetooth,
dostosowując się do różnych warunków sieciowych, aby zapewnić wygodny dostęp
do ustawień urządzenia.
- Z Internetem
Gdy sieć Wi-Fi jest stabilna, można uzyskać dostęp do ustawień urządzenia przez
Internet. Ta metoda jest zawsze zalecana, aby zapewnić, że urządzenie EcoFlow
może otrzymywać na czas aktualizacje oprogramowania układowego.
- Bez Internetu
Jeśli połączenie Wi-Fi jest niedostępne, można zarządzać urządzeniem lokalnie
przez Bluetooth, choć niektóre ustawienia mogą być ograniczone.
Kluczowe funkcje
Przestrzeń
Podczas procesu wiązania urządzenia można przypisać urządzenie do nowej lub
istniejącej przestrzeni. Przestrzeń służy jako strona główna wyświetlająca stan
wszystkich przypisanych urządzeń EcoFlow.
Można dostosować wiele przestrzeni w zależności od typu urządzenia lub
scenariuszy użytkowania.
- Aby zarządzać przestrzenią
Stuknij nazwę przestrzeni w lewym górnym rogu, a następnie wybierz Zarządzanie
przestrzenią, aby dodać, edytować lub usunąć przestrzeń.
- Aby przełączać się między przestrzeniami
Stuknij nazwę przestrzeni, aby otworzyć listę rozwijaną, a następnie wybierz
przestrzeń, aby przejść do widoku strony głównej.
- Aby wyświetlić stan przestrzeni
Stuknij górny element, aby wyświetlić łączne dane dla strony przestrzeni, w tym
szczegóły dotyczące generowania energii słonecznej, zużycia, zysków i nie tylko.
Urządzenie / system
Aplikacja EcoFlow obsługuje powiązanie pojedynczego urządzenia lub
określonego systemu z kontem w danym czasie. Po przypisaniu do przestrzeni
można zarządzać tymi urządzeniami.
1. Aktualnie obsługiwane serie: Seria STREAM, Seria PowerOcean
*Sprawdź aplikację, aby uzyskać aktualizacje dotyczące najnowszej obsługiwanej
serii.
2. Aby powiązać system EcoFlow, upewnij się, że urządzenia łączą się z tą samą
siecią bezprzewodową.
- Widok przepływu energii
Widok przepływu energii ilustruje przepływ mocy bieżącego urządzenia lub
systemu, w tym zarówno wytwarzanie, jak i zużycie. Aby przełączyć się do innego
widoku przepływu energii, przesuń, aby wybrać kartę z nazwą urządzenia lub
systemu.
- Dostosowywanie widżetów
Stuknij ikonę, aby wyświetlić komponent widżetów bieżącego
urządzenia/systemu. Każdy widżet wyświetla statystyki dotyczące
tematów związanych z energią, takich jak generacja energii słonecznej,
całkowity zysk i inne.
- Aby sprawdzić więcej szczegółów na dany temat
Stuknij widżet, aby wyświetlić szczegółowe statystyki.
- Aby dostosować wyświetlane widżety
Stuknij Edytuj, aby zmienić układ widżetów.
- Zarządzanie połączonymi urządzeniami
Stuknij ikonę, aby wyświetlić powiązane urządzenie z bieżącym
urządzeniem/systemem.
Definicja powiązanych urządzeń: Urządzenia, które są częścią systemu
energetycznego lub są z nim kompatybilne. Połączone urządzenia mogą
być rozpoznawane automatycznie lub łączone ręcznie podczas procesu
łączenia urządzeń.
- Ustawienia urządzenia / Ustawienia systemu
Stuknij ikonę, aby uzyskać dostęp do ustawień.
- Maksymalna moc wyjściowa: Wyświetlanie lub edytowanie
maksymalnej mocy wyjściowej systemu.
- Nazwa systemu: Wyświetla lub edytuje bieżącą nazwę systemu.
- Aktualizacja oprogramowania sprzętowego: Sprawdź dostępne
aktualizacje oprogramowania sprzętowego i zainstaluj je.
- Przestrzeń: Wyświetlanie lub edytowanie przestrzeni, do której
przypisany jest system.
- Wyczyść dane: Stuknij, aby wyczyścić dane powiązane z tym systemem.
- Usuń system: Usuń system z konta EcoFlow.
Rozwiązywanie problemów
Aplikacja EcoFlow zapewnia alerty powiadamiające o potencjalnych problemach.
Każdy alert jest wyświetlany jako komunikat powiadomienia.
Dotknij komunikatu alertu, aby wyświetlić szczegóły i postępować zgodnie z
sugerowanymi instrukcjami rozwiązywania problemów.
Aktualizacja oprogramowania sprzętowego
1. Stuknij ikonę koła zębatego , aby uzyskać dostęp do ustawień urządzenia.
2. Wybierz Aktualizacja oprogramowania sprzętowego.
3. Stuknij Aktualizuj, aby rozpocząć proces aktualizacji oprogramowania
sprzętowego.
Uwaga: Przed aktualizacją upewnij się, że urządzenie ma stabilne połączenie z
Internetem.
Dowiedz się więcej
Dodaj EcoFlow STREAM AC Pro do magazynowania energii
Mikroinwerter EcoFlow STREAM został zaprojektowany w celu zwiększenia
funkcjonalności poprzez integrację z innymi produktami STREAM.
Podłączenie do EcoFlow STREAM AC Pro zwiększa możliwości magazynowania
energii w domu.
Domyślnie, nadwyżka energii słonecznej jest przechowywana w AC Pro i
automatycznie rozładowywana, aby zaspokoić zapotrzebowanie na podłączone
obciążenie w okresach niskiej produkcji energii słonecznej.
AC Pro obsługuje również ładowanie sieciowe w okresach poza szczytem cen
energii elektrycznej. Schemat energetyczny można elastycznie regulować za
pomocą aplikacji EcoFlow po powiązaniu systemu z kontem EcoFlow.
- Aby połączyć się z EcoFlow STREAM AC Pro
1. Podłącz mikroinwerter do gniazdka AC w urządzeniu AC Pro.
2. Podłącz zacisk sieciowy AC Pro do gniazda domowego i zabezpiecz połączenie.
3. Naciśnij raz przycisk AC ON/OFF na AC Pro, aby włączyć gniazdo AC.
4. Powiąż mikroinwerter i urządzenie AC Pro z aplikacją EcoFlow i upewnij się, że są
one połączone z Internetem.
Podłączenie do sieci musi być zgodne z lokalnymi przepisami i normami.
Zalecany kabel
- Do podłączenia AC: Kabel EcoFlow STREAM BKW AC
- Do podłączenia do sieci: Kabel EcoFlow STREAM BKW AC
Dodaj EcoFlow STREAM Ultra/Pro do magazynowania energii i
dodatkowego zasilania słonecznego
Mikroinwerter EcoFlow STREAM został zaprojektowany w celu zwiększenia
funkcjonalności poprzez integrację z innymi produktami STREAM.
Podłączenie do EcoFlow STREAM Ultra lub EcoFlow STREAM Pro zwiększa
możliwości magazynowania energii w domu i pozwala na dodatkowe zasilanie
energią słoneczną. Domyślnie nadwyżka energii słonecznej jest przechowywana w
Ultra/Pro i automatycznie rozładowywana, aby zaspokoić zapotrzebowanie na
podłączone obciążenie w okresach niskiej produkcji energii słonecznej. Ultra/Pro
obsługuje również ładowanie sieciowe w okresach pozaszczytowych cen energii
elektrycznej. Schemat energetyczny można elastycznie regulować za pomocą
aplikacji EcoFlow po powiązaniu systemu z kontem EcoFlow.
- Aby połączyć się z EcoFlow STREAM Ultra / EcoFlow STREAM Pro
1. Podłącz mikroinwerter do gniazda AC urządzenia Ultra/Pro.
2. Podłącz zacisk sieciowy urządzenia Ultra/Pro do gniazda domowego i
zabezpiecz połączenie.
3. Naciśnij raz przycisk AC ON/OFF urządzenia Ultra/Pro, aby włączyć gniazdo AC.
4. Powiąż mikroinwerter i urządzenie Ultra/Pro z aplikacją EcoFlow i upewnij się,
że są one połączone z Internetem.
Podłączenie do sieci musi być zgodne z lokalnymi przepisami i normami.
W tej konfiguracji całkowita moc zasilania jest również ograniczona przez lokalne
przepisy.
Przechowywanie i konserwacja
Rutynowa konserwacja
W celu przeprowadzenia rutynowej konserwacji należy wykonać następujące
czynności:
1. Użyj miękkiej, suchej szmatki, aby wytrzeć obudowę produktu i utrzymać ją w
czystości.
2. Co 6 miesięcy sprawdzaj, czy wszystkie elementy połączenia są w dobrym
stanie.
Demontaż produktu
Aby zdemontować mikroinwerter, należy wykonać następujące czynności:
1. Odłącz zasilanie: Całkowicie wyłącz zasilanie wszystkich podłączonych
urządzeń.
Obejmuje to wyłączenie wyłącznika automatycznego w panelu, który dostarcza
zasilanie do mikroinwertera.
2. Odłącz kabel obciążenia: Odłącz kabel AC od podłączonego obciążenia (np.
domowej instalacji elektrycznej).
3. Odłącz kable od paneli fotowoltaicznych: Odłącz kable od paneli
fotowoltaicznych.
4. Odłącz mikroinwerter: Odkręć mikroinwerter od ściany lub uchwytu
montażowego panelu fotowoltaicznego. Podeprzyj mikroinwerter, aby zapobiec
jego upuszczeniu podczas demontażu.
5. (Opcjonalnie) Utylizacja: Jeśli mikroinwerter nie może już pracować, należy go
zutylizować zgodnie z lokalnymi wymaganiami dotyczącymi utylizacji zużytego
sprzętu elektrycznego.
Przechowywanie długoterminowe
W przypadku długotrwałego przechowywania należy umieścić mikroinwerter w
oryginalnym opakowaniu, w suchym i uporządkowanym miejscu. Należy chronić
wszystkie podzespoły przed wilgocią, wstrząsami, wibracjami itp. Temperatura
przechowywania mikroinwertera powinna wynosić od -40°C do +85°C.
Rozwiązywanie problemów
Dioda LED mikroinwertera zapewnia podstawowy wskaźnik do sprawdzania stanu
urządzenia. Jeśli zauważysz nieprawidłowy wzór diody LED, zapoznaj się z
instrukcjami w aplikacji dotyczącymi rozwiązywania problemów.
Miga na czerwono: Mikroinwerter jest uszkodzony. Szczegółowe instrukcje
można znaleźć w aplikacji EcoFlow.
Czerwony ciągły: Mikroinwerter jest uszkodzony. Otwórz aplikację EcoFlow,
aby uzyskać dostęp do ustawień urządzenia. Jeśli jest to możliwe, postępuj
zgodnie z krokami rozwiązywania problemów w aplikacji. Jeśli nie, skontaktuj
się z pomocą techniczną.
Jeśli nie możesz uzyskać dostępu do aplikacji EcoFlow, skontaktuj się z działem
obsługi klienta EcoFlow w celu uzyskania pomocy. Nie próbuj naprawiać tego
produktu bez oficjalnych instrukcji od zespołu pomocy technicznej.
Instrukcje bezpieczeństwa i zgodność z
przepisami
Zastrzeżenie
Przed rozpoczęciem korzystania z produktu należy dokładnie zapoznać się z
dokumentacją produktu i upewnić się, że jest ona zrozumiała. Niewłaściwe
użytkowanie może spowodować poważne obrażenia, uszkodzenie produktu lub
utratę mienia. Zawsze należy odnosić się do najbardziej aktualnej dokumentacji
dostępnej na stronie https://www.ecoflow.com/support/download/.
Dokumentacja ta ma pierwszeństwo przed wszystkimi innymi wersjami.
Korzystając z tego produktu, użytkownik przyjmuje do wiadomości i akceptuje
wszystkie warunki określone w dokumentacji. Firma EcoFlow nie ponosi
odpowiedzialności za straty spowodowane niewłaściwym użytkowaniem lub
nieprzestrzeganiem dostarczonych instrukcji. Z zastrzeżeniem obowiązujących
przepisów i regulacji, firma EcoFlow zastrzega sobie prawo do ostatecznej
interpretacji niniejszego dokumentu i wszystkich dokumentów związanych z
produktem.
Symbole bezpieczeństwa
Na obudowie lub tabliczce znamionowej tego produktu znajdują się symbole
bezpieczeństwa wskazujące potencjalne zagrożenia. Należy zapoznać się z tymi
znakami i ich znaczeniem, jak wyszczególniono w poniższej tabeli:
Uwaga: „Ten produkt” lub „urządzenie” odnosi się do mikroinwertera EcoFlow
STREAM w całym niniejszym dokumencie.
Uwaga
Przed przystąpieniem do serwisowania należy odłączyć urządzenie
od wszystkich źródeł napięcia.
Wysokie napięcie
Wysokie napięcie generowane przez urządzenie może stanowić zagrożenie
dla życia.
Wysoka temperatura
Nie należy dotykać obudowy urządzenia, ponieważ może się ona nagrzewać
podczas pracy.
Przeczytaj instrukcję
Przed przystąpieniem do instalacji, obsługi i konserwacji należy dokładnie
zapoznać się z instrukcją obsługi i wszystkimi instrukcjami dotyczącymi
bezpieczeństwa.
Uziemienie
Wskazuje miejsce podłączenia przewodu ochronnego (PE).
Instrukcje bezpieczeństwa
1. Należy przeczytać niniejszą instrukcję i inne powiązane dokumenty przed
rozpoczęciem pracy.
2. Instalacja elektryczna tego produktu musi być zgodna z lokalnymi przepisami
elektrycznymi.
3. Pomiędzy tym produktem a siecią musi być zainstalowany wyłącznik
nadprądowy.
4. Należy zapoznać się z elementami i działaniem systemu fotowoltaicznego
podłączonego do sieci. Należy upewnić się, że wszystkie połączenia elektryczne,
napięcie i częstotliwość w punkcie połączenia spełniają lokalne wymagania
dotyczące mikroinwerterów podłączonych do sieci.
5. Ten produkt został zaprojektowany dla różnych scenariuszy. Niektóre
czynności instalacyjne lub serwisowe muszą być wykonywane wyłącznie przez
wykwalifikowanego technika. Aby zapewnić prawidłowe wykonanie tych zadań,
należy zapoznać się z wymaganiami,
aby zapewnić prawidłowe i bezpieczne wykonanie tych zadań.
6. Podczas instalacji, serwisowania lub konserwacji tego produktu używaj
narzędzi izolacyjnych i środków ochrony osobistej.
7. Produkt należy przechowywać poza zasięgiem dzieci i zwierząt domowych.
8. Produkt należy instalować w czystym, suchym i dobrze wentylowanym miejscu.
9. Nie wystawiać produktu na bezpośrednie działanie promieni słonecznych,
deszczu i śniegu.
10. Nie wystawiać produktu na działanie silnych pól elektromagnetycznych, aby
uniknąć zakłóceń radiowych.
11. Nie instalować ani nie używać tego produktu w pobliżu źródeł łatwopalnych,
wybuchowych, żrących lub żrących.
12. Nie instalować ani nie używać tego produktu podczas ekstremalnych zjawisk
pogodowych, takich jak wyładowania atmosferyczne, ulewny deszcz lub silny
wiatr.
13. Nie używaj uszkodzonych przewodów lub kabli z tym produktem.
14. Nie należy dotykać obudowy produktu podczas pracy, ponieważ może się ona
nagrzać (do 80°C).
15. Nie należy narażać tego produktu na silne uderzenia, wibracje lub upadki, aby
zapobiec uszkodzeniom fizycznym.
16. Nie ciągnąć, nie ściskać, nie nadeptywać ani nie wrzucać produktu do ognia,
ponieważ grozi to wybuchem.
17. Nie wolno uszkadzać, niszczyć ani usuwać żadnych etykiet na tym produkcie.
18. Nie należy samodzielnie demontować, naprawiać ani modyfikować tego
produktu. W celu przeprowadzenia konserwacji lub serwisu należy skontaktować
się z działem obsługi klienta firmy EcoFlow.
19. Nie używaj żadnych nieoficjalnych lub niezalecanych komponentów i
akcesoriów. W celu wymiany należy skontaktować się z firmą EcoFlow.
20. Podłączanie kabli: Przed wykonaniem jakichkolwiek połączeń elektrycznych
należy upewnić się, że wszelkie podłączane obciążenia (np. urządzenia lub sprzęt,
który ma być zasilany przez ten produkt) są wyłączone.
21. Demontaż kabla: Aby bezpiecznie zdemontować ten produkt, należy wykonać
kolejno następujące czynności:
- Odłączyć napięcie od podłączonego obciążenia.
- Odłączyć przewód od podłączonego obciążenia.
- Odłączyć wszystkie kable od tego produktu.
22. INSTRUKCJE DOTYCZĄCE UZIEMIENIA: Ten produkt musi być uziemiony. W
przypadku nieprawidłowego działania lub awarii uziemienie zapewnia ścieżkę
najmniejszego oporu dla prądu elektrycznego, aby zmniejszyć ryzyko porażenia
prądem. Dla bezpieczeństwa użytkownika firma EcoFlow dostarcza przewód z
przewodem uziemiającym / wtyczką uziemiającą. Wtyczka musi być podłączona do
gniazdka, które jest prawidłowo zainstalowane i uziemione zgodnie ze wszystkimi
lokalnymi przepisami i rozporządzeniami.
OSTRZEŻENIE - Nieprawidłowe podłączenie przewodu uziemiającego urządzenia
może spowodować ryzyko porażenia prądem elektrycznym.
Jeśli wystąpią następujące sytuacje, należy skonsultować się z wykwalifikowanym
elektrykiem zamiast modyfikować wtyczkę dostarczoną z produktem:
- Nie masz pewności, czy produkt jest prawidłowo uziemiony;
- Wtyczka dostarczona z produktem nie pasuje do gniazdka.
23. INSTRUKCJE DOTYCZĄCE UZIEMIENIA ZEWNĘTRZNEGO: Dodatkowe
uziemienie może być konieczne w miejscach instalacji z nieodpowiednim
uziemieniem lub określonymi przepisami dotyczącymi uziemienia. W takich
przypadkach należy użyć zacisku uziemienia na tym produkcie, aby zapewnić
prawidłowe uziemienie.
24. Upewnij się, że długość kabla dla każdego połączenia PV z tym produktem jest
mniejsza niż 3 metry.
Dodatek
Specyfikacja techniczna
Informacje ogólne
Model: EF-PS-800, EF-PS-600
Wymiary: 252 × 180 × 35 mm
Waga: 3,2 kg
Stopień ochrony IP: IP67
Stopień zanieczyszczenia: PD3
Metoda chłodzenia: Konwekcja naturalna (bez wentylatorów)
Wejście (DC)
Typowa kompatybilność modułów: EF-PS-800: 320W-600W+ / EF-PS-600:
200W-450W+
Liczba podłączonych modułów: 2
Liczba MPPT: 2
Zakres napięcia MPPT: 16V-60V
Maks. napięcie wejściowe: 65V
Napięcie wejściowe rozruchu: 20V
Maks. prąd wejściowy: 2 × 16A
Maks. wejściowy prąd zwarciowy: 2 × 20A
Kategoria OVC: II
Wyjście (AC)
Nominalna moc wyjściowa: EF-PS-800: 800W / EF-PS-600: 600W
Nominalny prąd wyjściowy: EF-PS-800: 3.48A / EF-PS-600: 2.61A
Nominalne napięcie wyjściowe: 220V / 230V / 240V
Zakres napięcia wyjściowego: 183V - 276V
Nominalna częstotliwość wyjściowa: 50Hz / 60Hz
Współczynnik mocy (regulowany): >0,99 / 0,8 wiodący...0,8 opóźniony
Całkowite zniekształcenia harmoniczne: < 3%
Kategoria OVC: III
Klasa ochrony: Klasa I
Wydajność
Nominalna wydajność MPPT: 99,80%
Nocne straty mocy: < 60 mW
Środowisko
Wysokość pracy: ≤ 3000 m
Temperatura otoczenia podczas pracy: -40°C do 65°C
Wilgotność względna: 5%-95%
Właściwości
Komunikacja: WLAN, Bluetooth
Monitorowanie: Aplikacja EcoFlow
Typ izolacji: Galwanicznie izolowany transformator HF
Wbudowane funkcje: Wyjściowe zabezpieczenie nadprądowe, Wyjściowe
zabezpieczenie przepięciowe, Zabezpieczenie przeciwwypływowe
Lista kompatybilności
Kable i akcesoria
- Kabel EcoFlow STREAM BKW-AC
- Kabel EcoFlow STREAM BKW DIY
- Uchwyt zacisku PV
Kompatybilne urządzenia
- EcoFlow STREAM Ultra
- EcoFlow STREAM Pro
- EcoFlow STREAM AC Pro
UPROSZCZONA DEKLARACJA ZGODNOŚCI UE
EcoFlow Inc. niniejszym oświadcza, że typ urządzenia radiowego [Mikroinwerter
EcoFlow Stream 600&800W] jest zgodny z dyrektywą 2014/53/UE. Pełny tekst
deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
https://files.innpro.pl/ecoflow
Adres producenta: Factory Building A202, Founder Technology Industrial Park,
North Side of Songbai Highway, Longteng Community, Shiyan Sub-district, Baoan
District, Shenzhen City, Guangdong, China
Częstotliwość radiowa & Maksymalna moc częstotliwości radiowej:
Bluetooth:
Częstotliwość: 2,400 GHz - 2,4835 GHz
Maksymalna moc wyjściowa: 9,89 dBm
WLAN:
Częstotliwość: 2,412 GHz - 2,472 GHz
Maksymalna moc wyjściowa: 18,36 dBm
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.
Importer:
INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. +48 533 234 303
hurt@innpro.pl
www.innpro.pl
Autoryzowany przedstawiciel w UE:
ECOFLOW EUROPE SRO
Doubravice 110, 556 53 Pardubice, Republika Czeska
support.eu@ecoflow.com
Loading...
