Page 1
Panel fotowoltaiczny
EcoFlow 160W
Instrukcja obsługi
Page 2

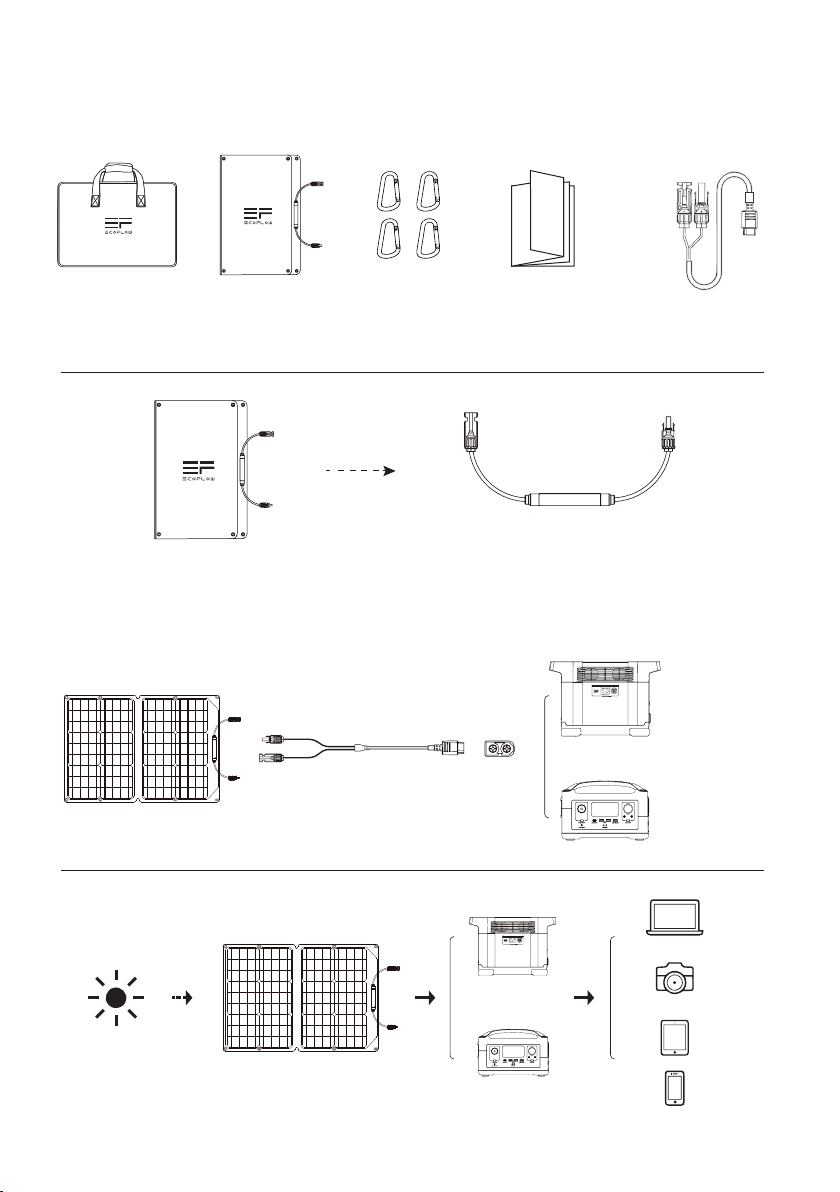

Zawartość zestawu
Walizka
Panel
fotowoltaiczny
Karabińczyki
x 4
Prawidłowy sposób podłączenia
Kabel do ładowania
paneli fotowoltaicznych
Panel fotowoltaiczny
Instrukcja
obsługi i karta
gwarancyjna
Kabel do ładowania
paneli
fotowoltaicznych
Sterownik portu wyjściowego MC4
EcoFlow DELTA
(Sprzedawane oddzielnie)
PORT
WEJŚCIOWY
XT60
EcoFlow RIVER
(Sprzedawane oddzielnie)
Panel fotowoltaiczny
EcoFlow DELTA
(Sprzedawane
oddzielnie)
EcoFlow RIVER
(Sprzedawane
oddzielnie)
Page 3

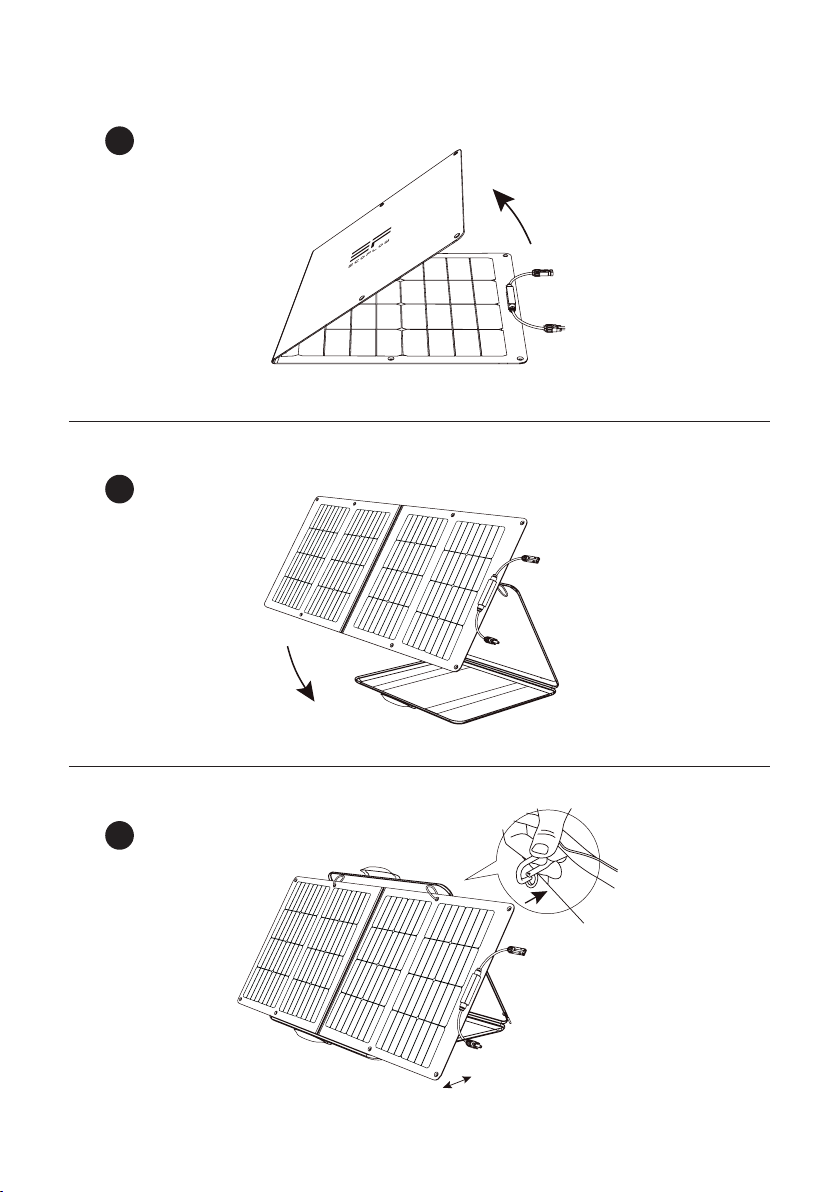

Przygotowywanie panelu
1
2
3
Page 4
4
Panel
fotowoltaiczny
Kabel przejściowy
MC4
Ten kabel może być używany wyłącznie do podłączeń między panelami
fotowoltaicznymi a stacjami zasilania. Nie należy go używać do podłączeń
między panelami fotowoltaicznymi lub do innych podłączeń.

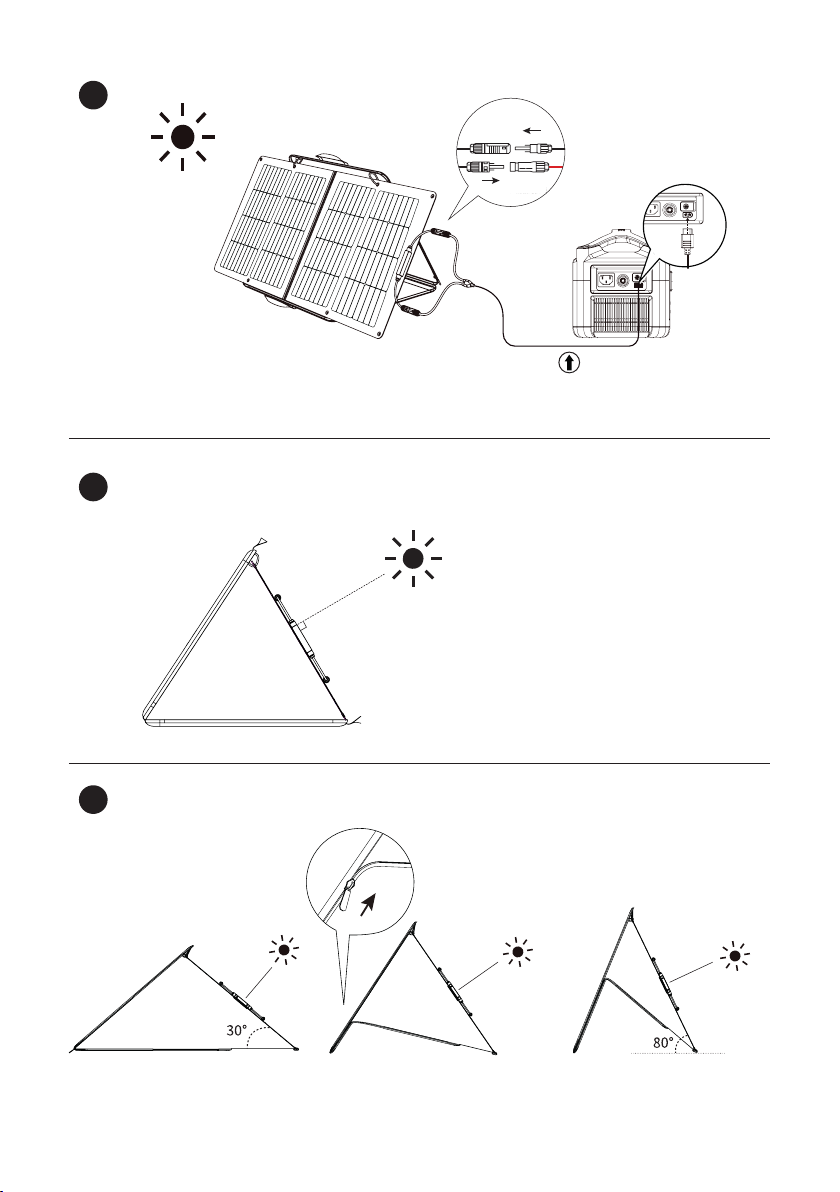

5
90°
Aby zwiększyć wydajność panelu fotowoltaicznego
EcoFlow 160W, należy używać go w bezpośrednim
świetle słonecznym, ustawić go prostopadle do
światła słonecznego i upewnić się, że panele
fotowoltaiczne nie są zasłonięte.
Regulacja kąta
6
Walizka może być również używana jako podstawka pod panel fotowoltaiczny, którą można ustawić pod kątem 30°-80°.
Page 5
7
Użytkowanie walizki jako podstawki powinno być realizowane
wyłącznie przed godziną 10:00 lub
po godzinie 14:00. Aby używać
Południe
produktu podczas południowego
słońca, wystarczy położyć panel
Popołudnie Poranek
fotowoltaiczny płasko na podłożu.
sw
Przyspieszenie ładowania energią słoneczną

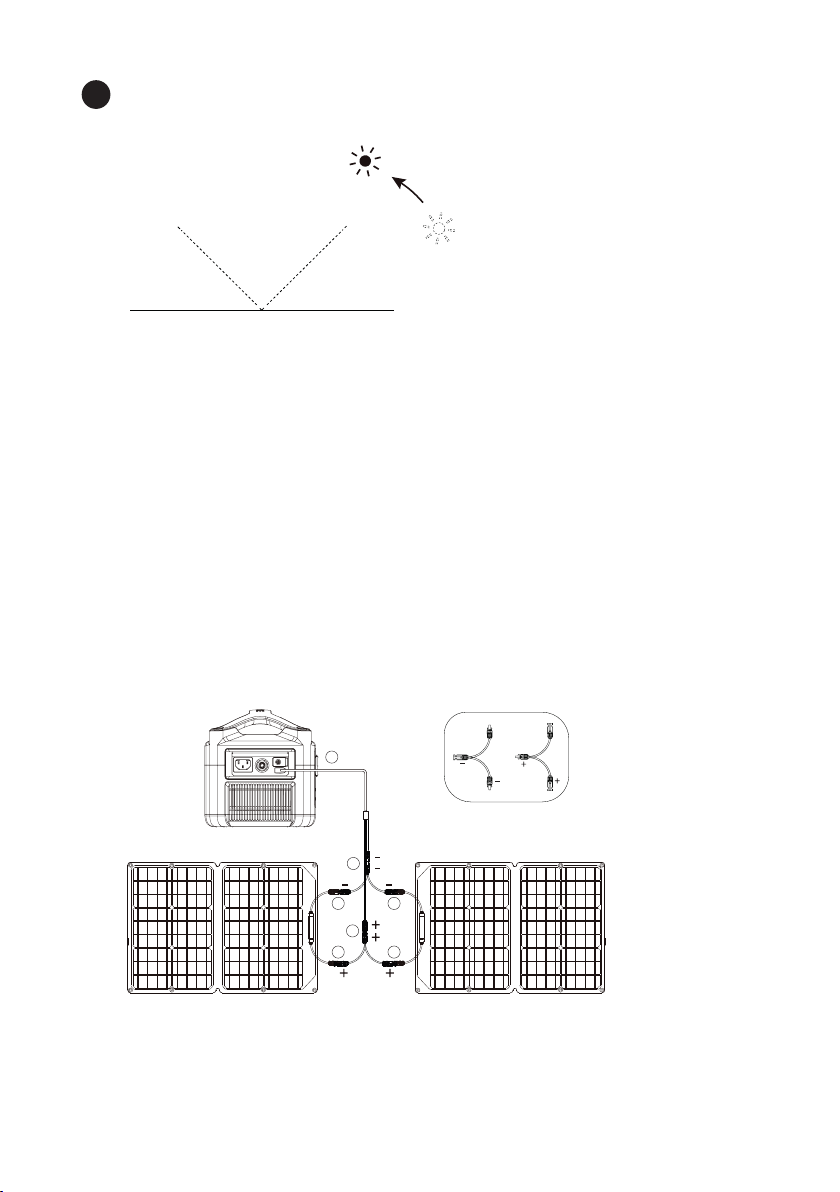

Podłączenie paneli równolegle
(patrz poniższy rysunek)
Panel fotowoltaiczny A
1. Połącz dodatnie bieguny obu paneli za pomocą
kabla równoległego MC4. Powtórz krok dla ujemnych
biegunów.
2. Podłącz równoległe kable do łączników MC4 kabli
ładowania słonecznego (MC4 do XT60).
3. Podłącz złącze XT60 kabla ładowania słonecznego
do portu XT60 na stacji
ładującej, aby naładować urządzenie.
3
Kabel równoległy MC4
* Użytkownicy muszą zakupić panele
fotowoltaiczne oraz złącza osobno.
2
1 1
2
1 1
Panel fotowoltaiczny B
*Aby uzyskać więcej informacji i metod dotyczących ładowania słonecznego, należy zapoznać się
z instrukcją obsługi określonej stacji zasilania.
Page 6

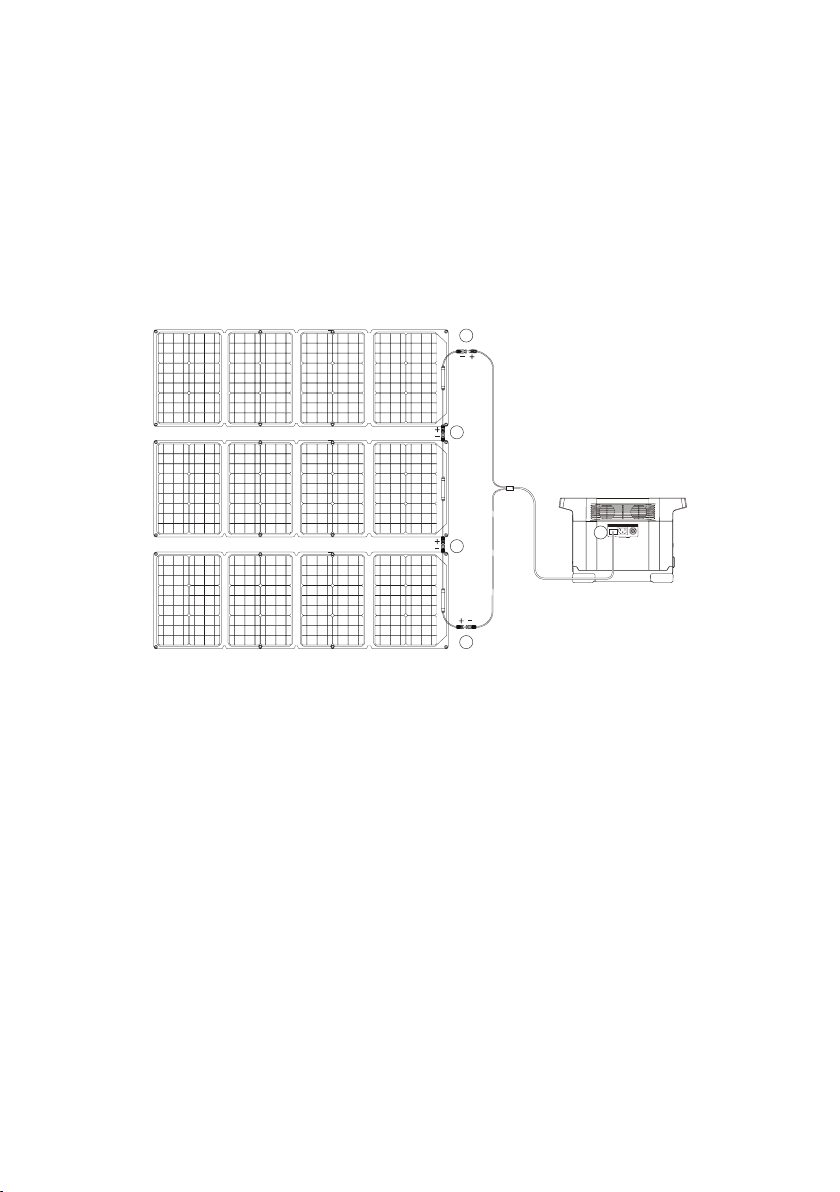

Szeregowe podłączenie
paneli fotowoltaicznych
(patrz rysunek poniżej)
1. Podłącz męskie złącze jednego panelu do żeńskiego
złącza drugiego, aby połączyć trzy panele słoneczne w
szereg.
2. Podłącz dwa złącza, które nie zostały podłączone w
kroku 1, odpowiednio za pomocą kabla ładowania
słonecznego (kabel MC4 do XT60).
3. Podłącz złącze XT60 na kablu ładowania słonecznego
(kabel MC4 do XT60) do portu XT60 w stacji zasilania, aby
naładować urządzenie.
2
1
1
2
3
*Więcej informacji i metod dotyczących ładowania słonecznego
można znaleźć w instrukcji obsługi określonej stacji zasilania.
Page 7
Specyfikacja produktu
Panel fotowoltaiczny 160W
Moc znamionowa: 160W(+/-5W)*
Napięcie w obwodzie otwartym: 21,4V
Napięcie robocze: 18,2 V
Prąd zwarcia: 9,6A
Prąd roboczy: 8,8A
Sprawność: 21%-22%
Rodzaj ogniwa: Krzem monokrystaliczny
Rodzaj złącza: MC4
Ogólne
Panel fotowoltaiczny: Ok. 5,6 kg
Wymiary po rozłożeniu: 68.5*159.0*2.5 cm
Wymiary po złożeniu: 68.5*43.0*2.5 cm
Przetestowane i certyfikowane
*Standardowe warunki testowe: 1000W/m2, AM1.5, 25°C
Panel fotowoltaiczny 60W
Moc znamionowa: 60W(+/-5W)*
Napięcie w obwodzie otwartym: 21,6V
Napięcie robocze: 18,2 V
Prąd zwarcia: 3,5A
Prąd roboczy: 3,3A
Sprawność: 21%-22%
Rodzaj ogniwa: Krzem monokrystaliczny
Rodzaj złącza: MC4
Ogólne
Panel fotowoltaiczny: 2.5 kg
Wymiary po rozłożeniu: 53.5*82.2*2.5 cm
Wymiary po złożeniu: 53.5*42.5*2.5 cm
Przetestowane i certyfikowane
IP67
Page 8
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.
Produkt należy regularnie konserwować (czyścić) we własnym zakresie
lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy
regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku
wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej
konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności
może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie
ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.
https://serwis.innpro.pl/gwarancja
