ECOFLOW 110W Panel User guide [pl]

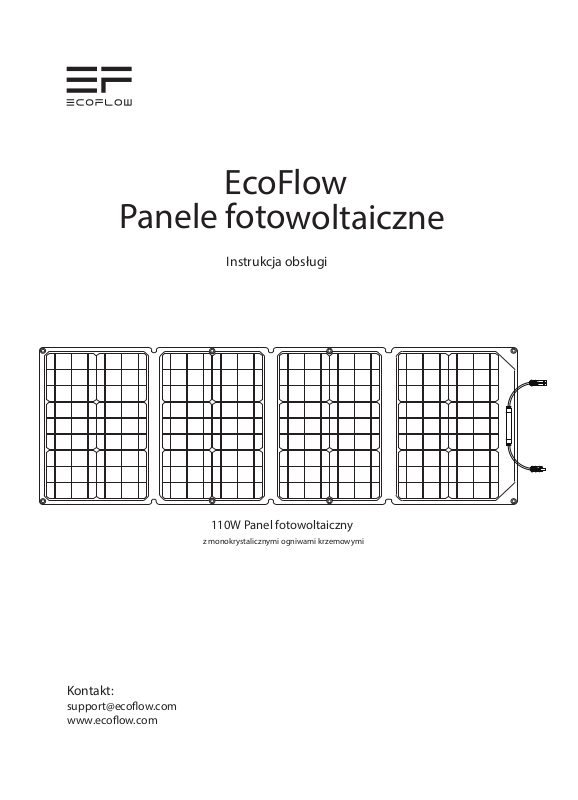

EcoFlow

Panele fotowoltaiczne

Instrukcja obsługi

110W Panel fotowoltaiczny

z monokrystalicznymi ogniwami krzemowymi

Kontakt:

support@ecoow.com
www.ecoow.com

W pudełku

Futerał ochronny i rozkładana podpórka

na panel fotowoltaiczny 110W/85W

MC4 kontroler wyjściowy

Opcjonalnie

Panel fotowoltaiczny

110W/85W

Instrukcja obsługi

i karta gwarancyjna

Kontroler
wyjściowy

5M MC4 do USB-C kabel

do ładowania

RIVER (370 lub 500)

* Kabel sprzedawany oddzielnie

5M MC4 do XT60 kabel

do ładowania

EF DELTA

* Kabel sprzedawany oddzielnie

Sposób działania

Ładowanie stacji RIVER

5-10 Godzin (110w)

6-12 Godzin (85w)

(W zależności od pogody)

Panel fotowoltaiczny

Panel fotowoltaiczny

Ładowanie urządzeń

MC4 Porty wyjściowe

MC4 Porty wyjściowe

5 metrów

* Kabel sprzedawany oddzielnie

5 metrów

* Kabel sprzedawany oddzielnie

USB-C

PORT WEJŚCIOWY

XT60

PORT WEJŚCIOWY

RIVER (370 lub 500)

(Sprzedawany oddzielnie)

EFDELTA

(

Sprzedawany oddzielnie)

RIVER 370

（Sprzedawany oddzielnie）

RIVER (370 lub 500)

(Sprzedawany oddzielnie)

EF DELTA

(Sprzedawany oddzielnie)

Instalacja paneli fotowoltaicznych

1

Użyj rozkładanej podpórki

2

110W/85W
Panel fotowoltaiczny

MC4
Adapter

3

o

90

o

60

4

5

*Użyj futerału jako podstawki do podparcia paneli fotowoltaicznych
pod kątem 60-90 stopni dla lepszej wydajności.

Sposób działania

Dwa sposoby na uzyskanie większej mocy!

1. Połącz dwa 110W lub 85W panele fotowoltaicznego dwóch USB-C
do RIVER (370 lub 500)

110W/85W PANEL FOTOWOLTAICZNY 110W/85W PANEL FOTOWOLTAICZNY

2. Połącz łańcuchowo trzy 110W lub 85W panele
fotowoltaiczne do EFDELTA.

(Należy pamiętać że RIVER 370/412/500 obsługuje tylko jeden
panel w porcie)

RIVER 370/500/412

EFDELTA

* Każda 110W/85W ładowarka solarna sprzedawana oddzielnie.

Najczęściej zadawane pytania

1. Co może naładować panel fotowoltaiczny
110W/85W?

Każdy panel fotowoltaiczny 110W/85W ma przypisany port
MC4 do bezpośredniego ładowania RIVER (370/412/500).
Kabel XT60 może być używany do ładowania EF DELTA.

2. Czy panel fotowoltaiczny 110W/85W
wykorzystuje pełną moc 110/85W ?

W dobrych warunkach panel 110W/85W może dostarczyć 110 /85W
mocy, ale pogoda i kąt ich nachylenia mogą wpłynąć na
wydajność.

3. Czy panel fotowoltaiczny 110W/85W jest
wodoodporny?

Panel fotowoltaiczny 110W/85W jest wykonany z materiału
wodoodpornego czyni go to trwałym produktem. Można
go bez przeszkód używać na zewnątrz.

4. Czy mogę połączyć łańcuchowo kilka paneli
fotowoltaicznych 110W/85W?

Można połączyć maksymalnie ze sobą trzy panele
fotowoltaiczne o mocy 110W/85W kablem MC4. Należy
jednak pamiętać że RIVER 370/412/500 może obsługiwać
tylko jeden panel na port. Nasz system bezpieczeństwa
zapobiegnie ładowaniu paneli RIVER gdy wykryje zbyt ich
zbyt wiele.

5. Jak długo trwa ładowanie RIVER z panelem
fotowoltaicznym?

RIVER 370 naładuje panel fotowoltaiczny 110W w 5-10
godzin a panel fotowoltaiczny 85W w 6-12 godzin. W
zależności od warunków pogodowych i kąta nachylenia
panelu fotowoltaicznego.

Dane techniczne

Panel fotowoltaiczny 110W

Moc: 110W(+/-5W)*
Napięcie obwodu otwartego: 21.7V(Vmp18.5V)
Prąd zwarciowy: 6.3A(Imp 6.0A)
Wydajność: 20%-21%
Typ: Krzem monokrystaliczny

Ogólne

Waga：12.8 lb(5.8KG) Panel fotowoltaiczny 7.9lb (3.6KG)
Wymiary rozłożone:
Wymiary złożone: 20.2*16.5*0.8 in (51.4*42*2.0 cm)
Gwarancja: 12 miesięcy

Porty wyjściowe

MC4 do USB-C: 24V(max), aż do 6A (max)
MC4 doXT60: 80V(max), aż do10A (max)
Łańcuchowy:

Przetestowane i certykowane

Panel fotowoltaiczny 85W

Moc: 85W(+/-5W)*
Napięcie obwodu otwartego: 21.6V(Vmp18.0V)
Prąd zwarciowy: 5.1A(Imp 4.7A)
Wydajność: 19-20%
Typ: Krzem monokrystaliczny

General

Waga：11 lb(5KG) Panel fotowoltaiczny 6.2 lb (2.8KG)
Wymiary rozłożone:
Wymiary złożone:: 20.5*15.7*0.8 in(52*40*2.0cm)
Gwarancja: 12 miesięcy

Output Ports

MC4 do USB-C: 24V(max), aż do 6A (max)
MC4 doXT60: 80V(max), aż do10A (max)
Łańcuchowy:

Przetestowane i certykowane

20.2*62.5*0.8 in (51.4*158*2.0 cm)

Tak, DELTA aż do 400W, RIVER 370/500 tylko jeden panel w porcie

20.5*44.6*0.8 in(52*113.4*2.0cm)

Tak, DELTA aż do 400W, RIVER 370/500 tylko jeden panel w porcie

*Standardowe warunki badań: 1000W/m2, AM1.5, 25oC

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie
lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy
regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku
wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej
konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności
może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie
ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

https://serwis.innpro.pl/gwarancja
