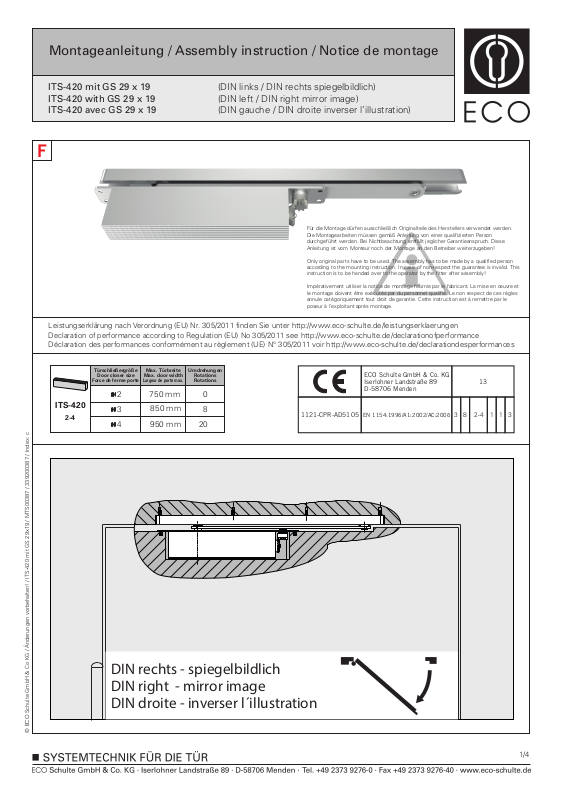

Page 1
Montageanleitung / Assembly instruction / Notice de montage
ITS-420 mit GS 29 x 19
ITS-420 with GS 29 x 19
ITS-420 avec GS 29 x 19
(DIN links / DIN rechts spiegelbildlich)
(DIN left / DIN right mirror image)
(DIN gauche / DIN droite inverser l’illustration)
F
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden.
Die Montagearbeiten müssen gemäß Anleitung von einer qualifizierten Person
durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Diese
Anleitung ist vom Monteur noch der Montage an den Betreiber weiterzugeben!
Only original parts have to be used. The assembly has to be made by a qualified person
according to the mounting instruction. In case of non-respect the guarantee is invalid. This
instruction is to be handed over to the operator by the fitter after assembly!
Impérativement utiliser la notice de montage fournie par le fabricant. La mise en œuvre et
le montage doivent être exécutés par du personnel qualifié. Le non respect de ces règles
annule catégoriquement tout droit de garantie. Cette instruction est à remettre par le
poseur à l’exploitant après montage.
Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.eco-schulte.de/leistungserklaerungen
Declaration of performance according to Regulation (EU) No 305/2011 see http://www.eco-schulte.de/declarationofperformance
Déclaration des performances conformément au règlement (UE) N° 305/2011 voir http://www.eco-schulte.de/declarationdesperformances
ITS-420
2-4
Türschließergröße
Door closer size
Force de ferme porte
2
3
4
Max. Türbreite
Max. door width
Largeur de porte max.
Umdrehungen
750 mm
850 mm
950 mm
Rotations
Rotations
0
8
20
1121-CPR-AD5105
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
EN 1154:1996/A1:2002/AC:2006
13
2-4 31 13 8
© Schulte GmbH & Co KG / Änderungen vorbehalten! / ITS-420 mit GS 29x19 / MTS00387 / 339200387 / Index: cECO
DIN rechts - spiegelbildlich
DIN right - mirror image
DIN droite - inverser l´illustration
1/4
Page 2
Montageanleitung / Assembly instruction / Notice de montage
ITS-420 mit GS 29 x 19
ITS-420 with GS 29 x 19
ITS-420 avec GS 29 x 19
1
2
(DIN links / DIN rechts spiegelbildlich)
(DIN left / DIN right mirror image)
(DIN gauche / DIN droite inverser l’illustration)
Montagemaße siehe Seite 4
Mounting dimensions see on page 4
Dimensions de montage voir page 4
1
FKL
optional / optional / optionnel
2
4,5x25
M5x16
3
Türschließergröße
Door closer size
Force de ferme porte
2
3
POWER ADJ
4
M5
2
4
Max. Türbreite
Max. door width
Largeur de porte max.
Umdrehungen
750 mm
850 mm
950 mm
Rotations
Rotations
0
8
20
© Schulte GmbH & Co KG / Änderungen vorbehalten! / ITS-420 mit GS 29x19 / MTS00387 / 339200387 / Index: cECO
120°~7°
SG/CS/VF
1
90°
3
ca. 10°
2/4
Page 3
Montageanleitung / Assembly instruction / Notice de montage
ITS-420 mit GS 29 x 19
ITS-420 with GS 29 x 19
ITS-420 avec GS 29 x 19
5
(DIN links / DIN rechts spiegelbildlich)
(DIN left / DIN right mirror image)
(DIN gauche / DIN droite inverser l’illustration)
4,5x25
M5x16
6
120°~7°
SG/CS/VF
SW5
Abkürzungen
SG
geschwindigkeit
ES
7
8
Schließ-
Endschlag
2
Abbrevations Abrévations
Closing speed
CS
Latching speed
LS
VF
CF
1
Vitesse de
fermeture
Coup final
7°~ 0°
ES/LS/CF
3
Größe/Size/Force 4
Größe/Size/Force 3
Größe/Size/Force 2
© Schulte GmbH & Co KG / Änderungen vorbehalten! / ITS-420 mit GS 29x19 / MTS00387 / 339200387 / Index: cECO
ca.120°
Türstopper setzen!
Place door stopper!
Placer butoir de porte!
3/4
Page 4
Montageanleitung / Assembly instruction / Notice de montage
ITS-420 mit GS 29 x 19
ITS-420 with GS 29 x 19
ITS-420 avec GS 29 x 19
30
(DIN links / DIN rechts spiegelbildlich)
(DIN left / DIN right mirror image)
(DIN gauche / DIN droite inverser l’illustration)
3
57
33
13,5
19
Force de
fermeture
FF
Closing force
Abbrevations Abrévations
CF
Schließkraft
Abkürzungen
SK
Coup final
fermeture
Vitesse de
CF
VF
Closing speed
Latching speed
LS
CS
Schließ-
Endschlag
geschwindigkeit
ES
SG
103 462
112 148 148 148
65,5
8,5
(189)
250124
R6
SK / CF / FF
SG / CS / VF
46,5
20
540
270
114,5
© Schulte GmbH & Co KG / Änderungen vorbehalten! / ITS-420 mit GS 29x19 / MTS00387 / 339200387 / Index: cECO
SG / CS / VF
4/4
