SuperE 系列 RTU 选型指南 1
一、安控科技—您最真诚的合作伙伴
成长足迹
北京安控科技发展有限公司成立 1998 年,成立开始是一个以油气田自动
化系统集成为主的公司。公司于 1999 年就推出了中国第一套有自主知识
产权的 ECHO5000 系列的油气田自动化产品,在我国广大油田得到了广泛
的应用。在多年的实际应用经验与技术积累后,公司于 2001 年推出了
SuperE RTU,并进行了不断地应用与改进,形成了今天 SuperE 系列 RTU。
作为中国第一个推出 RTU 品牌的公司,我们专注于产品新技术与应用的
研究,联合全国各地工业自动化精英,共同开拓中国自动化市场,发展民
族工控事业,形成了我们技术、应用、渠道、服务的多维优势,让 SuperE
系列 RTU 服务于供水、供热、天然气、水文水利、污水处理、文物保护、
电力、冶金、水源井、烟厂、石油、化工等行业。
我们的目标:成为全球一流的 RTU 产品供应商。
我们的优势
虽然我们的成长历史不是很长,规模也不是很大,但专业与专注让我们缩
短了成长历史,缩小了差距,拥有自己的优势:
丰富的系统集成经验
专业研发与生产能力
知名的品牌
过硬的品质
遍布全国的销售与服务网络及优质的服务
精诚奉献优秀的 SuperE RTU 产品, 让您轻松集成
在 2000 多套实际应用的背景下,在经过世界最恶劣应用环境考验的前提
下,在总结众多知名专家意见的基础上,在充分考虑我国自动化应用实际
的基础上,我们推出了新一代“经济、方便、一体化”通用 RTU 产品—SuperE
系列 RTU。从用户角度出发,我们在产品设计过程中充分考虑产品中的价
格敏感部件,将其设计成可选组件,让您能根据应用的实际,提供有关技
术参数,由我们来为你进行量身定做式生产,既为您节约了经济成本,又
节约了人力、时间成本,真正让您体会经济集成、轻松集成。
Page 6

2 SuperE 系列 RTU 选型指南
悉心提供完善的技术支持服务,让您高枕无忧
“以优质服务打造差异,以持续服务营造市场”是我们始终坚持的经营理
念之一。有产品主页、热线电话、电子邮件、客户回访等完备服务体系,
让你更轻松得到售前、售中、售后服务;遍布全国的代理营销体系,让您
得到更快捷的技术支持服务;多年积累和不断完善的系统解决方案库,让
您得到更贴身的方案支持服务。总之,我们愿以不断完善的服务伴您的企
业成长,让您高枕无忧,让我们成为你最真诚的合作伙伴。
Page 7

SuperE 系列 RTU 选型指南 3
二、产品纵览
1. SuperE RTU(通用型)
SuperE RTU 外
观正面
SuperE RTU 外
观背面
图 1 Super E 安
装尺寸图
1.1 安装尺寸图:
SuperE 可以采用壁挂式安装方法直接安装于室内墙面,如果在室外安装可
以外加一个防护机箱。
Page 8

4 SuperE 系列 RTU 选型指南
1.2 参数指标:
AI+DI+DO+AO+PI≤35
基本配置
输入信号
类型
输出信号
类型
A/D D/A
分辨率
温度特性 使用温度 -40℃~70℃ 储存温度 -50℃~80℃
通讯方式
显示方式 图形 LCD 字符 LCD 数字 LED 无显示
操作方式 远程操作 现场按键操作
供电方式 220VAC 24VDC 12V 太阳能电池
自身耗电 <7W
128K 数据 RAM 128K 程序 FLASH
2 个 RS232 串口
单色图形 LCD 显示 显示分辨率 240×128
0~20mA /4~20mADC 电流信号 0~5V/1~5VDC 电压信号
热电阻信号 热电耦信号(需加变送器)
继电器触点信号 状态电平信号 0~10KHz 脉冲信号
0~20mA /4~20mADC 电流信号 0~5V/1~5VDC 电压信号
继电器触点信号 状态电平信号
12 位
串行口 无线电台 租用电话线 专用双绞线 光纤 卫
星 GPRS
图2 SuperE触摸
键盘布局示意图
电源输出 24V±5%×0.5A
外形尺寸 447×250×131(mm)
梯形图语言编辑器 C语言编辑器 屏幕组态编辑器
气体流量计量软件包
软件配置
专用软件包(污水处理、水源井控制、抽油机控制、油气
计量等)
1.3 触摸键盘布局示意图
Page 9

SuperE 系列 RTU 选型指南 5
1.4 外形接线端子排列图
图3 SuperE接线
盒端子排列示意图
图4 SuperE端子
接线图
表 1 I/O 信号引
脚示意图
保险
电源
信号端子排列规则

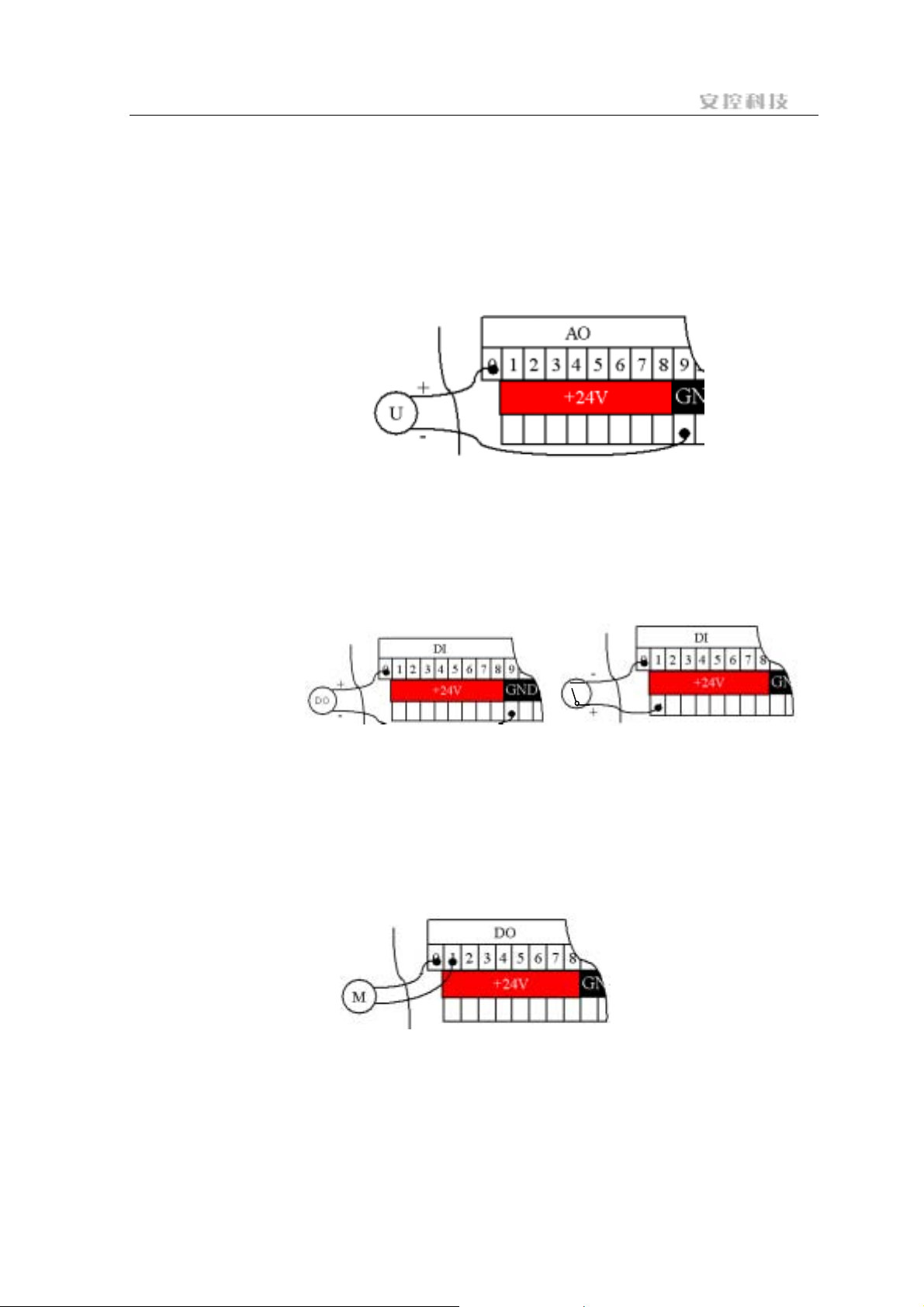

SuperE 接线方法如下图:
第一层
第二层
第三层
1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 242
+24V+24V
IO
GND +24V
PI0
PI1
PI2
注:接线端子分三部分,第一部分为 I/O 信号接线端子,第二部分为电源
24V 接线端子,第三层部分为 GND 接线端子,如图 4 所示。I/O 信号接线
端子 1-24 引脚每四个为一组,可选配为 AI、AO、 DI 模块。
1 2 3 5 6 7
9 10 11 12
每四个分组(其中 AO 可为两个分组),例如:可选配为 AI4、AO2、 DI4
13 14 15 17 18 19 21 22 23
复位按键
后备电池
信号接线端子
DO0 DO3 DO6
DO1 DO4 DO7
DO2 DO5
如:
AI8AO2 DI8
所接引脚为:AI 8 路引脚为 1-8,AO 2 路引脚为 9、10,
DI8 路引脚为 13-20;
AI16AO0 DI8
所接引脚为:AI 16 路引脚为 1-16,无 AO,DI8 路引脚
为 17-24。
注:DO 可选为 0 路 4 路或 8 路;PI 可选为 0 或 3 路,接线端子如图3 所
示,0 路为空,不占用引脚。
Page 10

6 SuperE 系列 RTU 选型指南
2. SuperE-M RTU(迷你型)
SuperE-M RTU 外观
图 5 Super E-M 安
装尺寸图
2.1 安装尺寸图
。
Page 11

SuperE 系列 RTU 选型指南 7
2.2 技术指标:
AI+DI+DO+AO+PI≤15
基本配置
输入信号
类型
输出信号
类型
A/D D/A
分辨率
温度特性 使用温度 -40℃~70℃ 储存温度 -50℃~80℃
通讯方式
显示方式 字符 LCD 无显示
操作方式 远程操作 现场按键操作
供电方式 220VAC 24VDC 12V 太阳能电池
自身耗电 <7W
128K 数据 RAM 128K 程序 FLASH
2 个 RS232 串口
字符 LCD
0~20mA /4~20mADC 电流信号 0~5V/1~5VDC 电压信号
热电阻信号 热电耦信号(需加变送器)
继电器触点信号 状态电平信号 0~10KHz 脉冲信号
0~20mA /4~20mADC 电流信号 0~5V/1~5VDC 电压信号
继电器触点信号 状态电平信号
12 位
串行口 无线电台 租用电话线 专用双绞线以太网、
GPRS
图 6 SuperE-M 端
子接线图
电源输出 24V±5%×0.5A
外形尺寸 250×226×92(mm)
软件配置 梯形图语言编辑器 C语言编辑器
2.3 外形接线端子排列图
接线端子分为四部分,第一部分为 I/O 信号接线端子,第二部分为电源 24V
接线端子,第三部分为 GND 接线端子,第四部分为 PI 接线端子如图 6
Page 12

8 SuperE 系列 RTU 选型指南
其中,I/O 信号接线端子 0~15 引脚每四个为一组,可选 DI、DO、AI、
AO,如图所示:
0 1 2 3 4 5 6 7 8 9 10 11
每四个分组(其中 AO 可为两个分组),例如可选配为 DI4、DO4、
AI4、AO2
如:
DO8 所接引脚为:0~15
DO4AI4 所接引脚为:DO4 引脚为 0~7、AI4 引脚为 8~11
AI4AO2DI4 所接引脚为:AI4 引脚为 0~3、AO2 引脚为 4 5、DI4
引脚为 8~11
DO 可选 4 路或 8 路,但必须从 0 号端子开始,AI、AO、DI 只能使用前
三组端子,第四组端子只供 DO8 使用。
12 13 14
3. SuperE-I RTU(嵌入式)
3.1 产品描述
SuperE-I RTU 是我公司在 SuperE RTU 基础上,结合自动化控制现场及设
备成套特点,开发的一体化的智能型远程控制终端。它具有性能可靠、功
能全面、外形可变、适应性强、应用灵活、性价比高等优点,可广泛应用
于行业自动化控制及设备成套等领域。
Page 13

SuperE 系列 RTU 选型指南 9
3.2 技术指标
AI、DI、DO、AO、PI 通道数可根据需要定制
基本配置
输入信号
类型
输出信号
类型
A/D D/A
分辨率
温度特性 使用温度 -40℃~70℃ 储存温度 -50℃~80℃
通讯方式 串行口 无线电台 租用电话线 专用双绞线
显示方式 图形 LCD 字符 LCD 数字 LED 无显示
操作方式 远程操作 现场按键操作
供电方式 220VAC 24VDC 12V 太阳能电池
自身耗电 <7W
电源输出 24V±5%×0.5A
128K 数据 RAM 128K 程序 FLASH
2 个 RS232 串口
图形、字符 LCD
0~20mA /4~20mADC 电流信号 0~5V/1~5VDC电压信号
热电阻信号 热电耦信号(需加变送器)
继电器触点信号 状态电平信号 0~10KHz 脉冲信号
0~20mA /4~20mADC 电流信号 0~5V/1~5VDC电压信号
继电器触点信号 状态电平信号
12 位
外形尺寸 可根据需要定制
梯形图语言编辑器 C语言编辑器 屏幕组态编辑器
软件配置
气体流量计量软件包
专用软件包(污水处理、水源井控制、抽油机控制、油气
计量等)
4.性能指标
1) AI 通道性能指标
模拟量信号类型 0-20mA 或 4-20mA
输入电阻 250Ω
A/D 分辨率 12 位
模拟量输入精度 常温±0.1%(全程温度范围±0.2%)
采集时间间隔 100 毫秒
2) AO 通道性能指标
D/A 分辨率 12 位
输出信号类型 0-20mA 或 4-20mA
输出精度 常温±0.1%(全程温度范围±0.2%)
模拟量输出负载能力 <1000Ω
响应时间 25ms
Page 14

10 SuperE 系列 RTU 选型指南
3) DI 通道性能指标
响应时间 OFF-ON:典型值 7ms
ON-OFF:典型值 24ms
数字量输入有效高电平 3~32V
输入电流 12mA(24V 输入电压)
4) DO 通道性能指标
输出类型 全封闭式机械继电器
输出触点容量 220VAC 1A
继电器寿命 1500000 次 0-250mA
600000 次 1A
5) PI通道性能指标
数字量输入有效高电平 12~40V
频率范围 0~10kHz
输入电流 12mA(24V 输入电压)
PI(脉冲输入信号)可作为 DI 使用

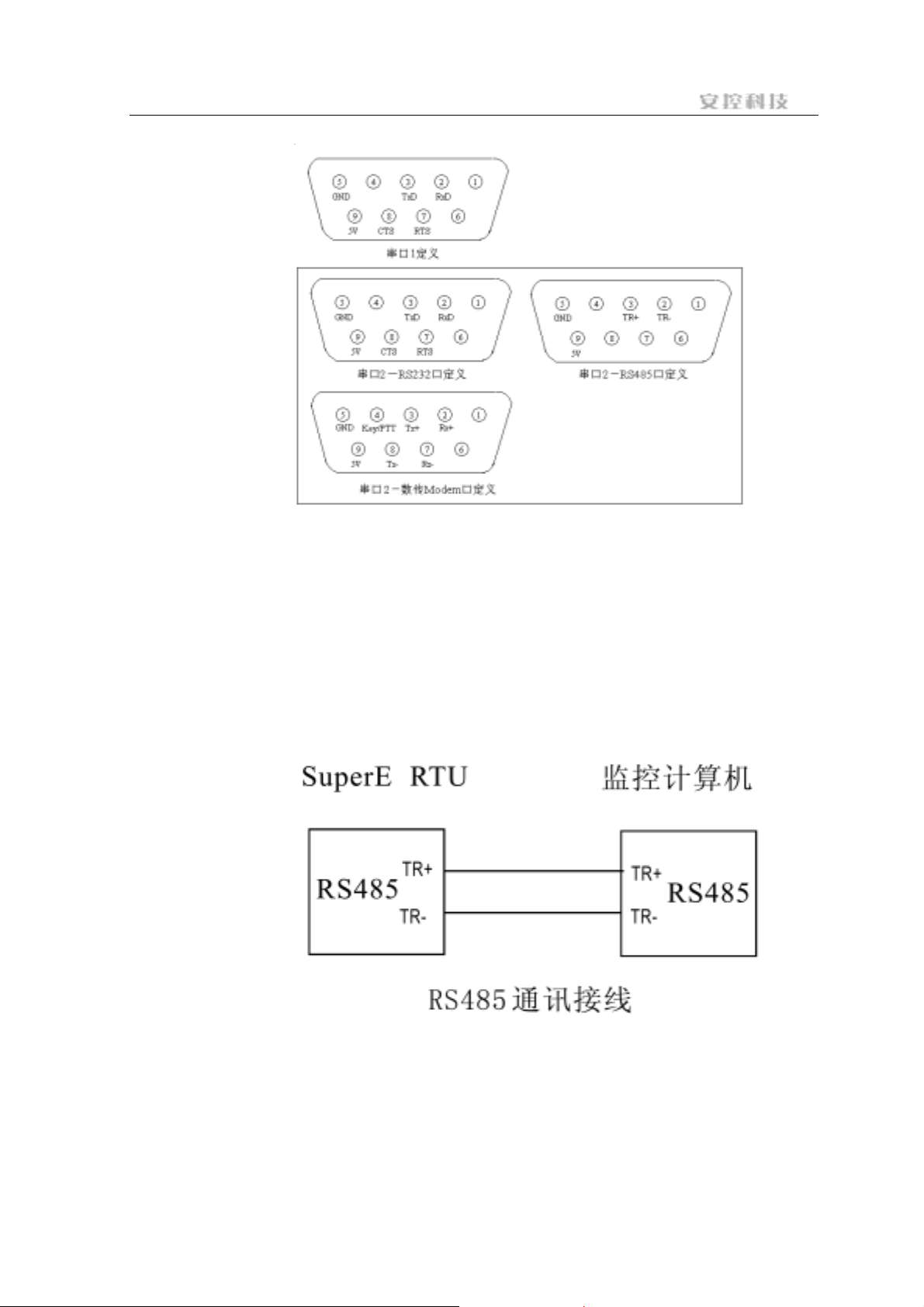

6) 串行通讯口使用方法
SuperE-M 控制器 RS-232 通讯接口
DTE-9P 端子
波特率 300,600,1200,2400,4800,9600,19200,38400
奇偶校验 无、奇校验、偶校验
字长 7或 8 位
停止位 1或 2 位
传输方式 全双工或半双工
协议 MODBUS RTU ,Allen-Bradley 协议
协议模式 主、从、主/从、存储/转发
7) RS485 通讯参数
通讯距离 1200M
通讯方式 两线制
8) 内置 MODEM
内置数传 MODEM
调制方式 FSK
波特率 2400bps
传输方式 半双工
内置基带 MODEM
调制方式 FSK
波特率 1200bps
传输方式 全双工
Page 15

SuperE 系列 RTU 选型指南 11
三、行业解决方案

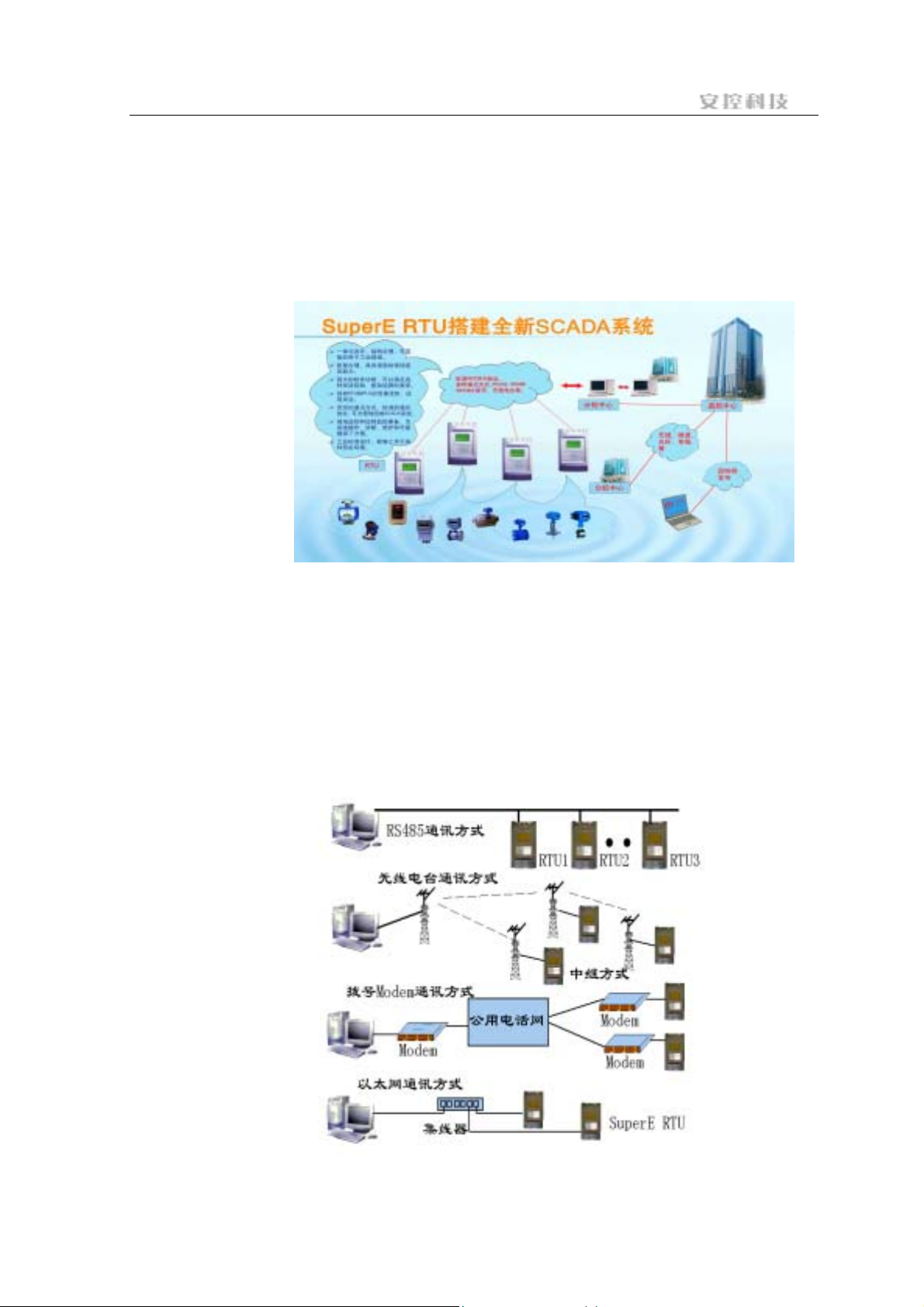

1. SuperE 构建 SCADA 系统
SuperE RTU以“经济、方便、一体化”的特点提供用户构建全新 SCADA
系统的捷径。一体化的设计方便用户安装使用,轻松集成;多种输入输出
通道,提供各种接口;数据采集只需简单配置即可使用;复杂功能用 C 语
言、梯形图可开发完成;24 小时的服务电话,随时准备为您解决应用问题。
2. 多种通讯方式适合多行业应用
Page 16

12 SuperE 系列 RTU 选型指南
SuperE RTU 可以应用于市政供水、水处理、城镇供热、水利水情系统等
各个行业。对于不同行业,可以根据具体情况选用 RTU 的不同通讯方式。
SuperE 融和了最新的 GPRS 技术,构成 GPRS 网络 SCADA 系统。
最新推荐:

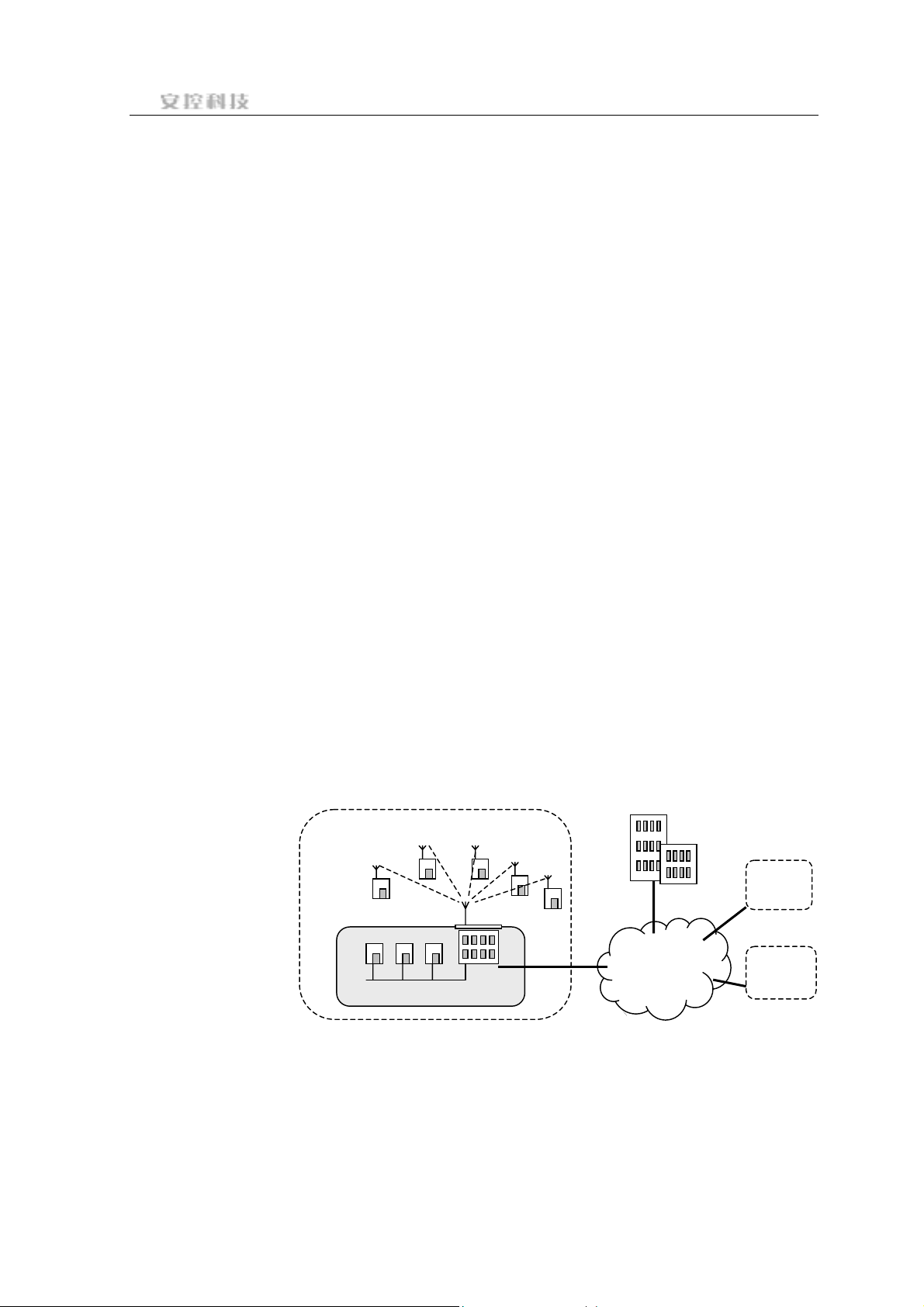

RTU +GPRS 通讯 SCADA 系统解决方案
RTU+GPRS 通讯
SCADA 系统解决
方案
GPRS
网络
Internet
数据库
TCP 服务器
GUI
Comman
Export
Data
Statistic
AP
server

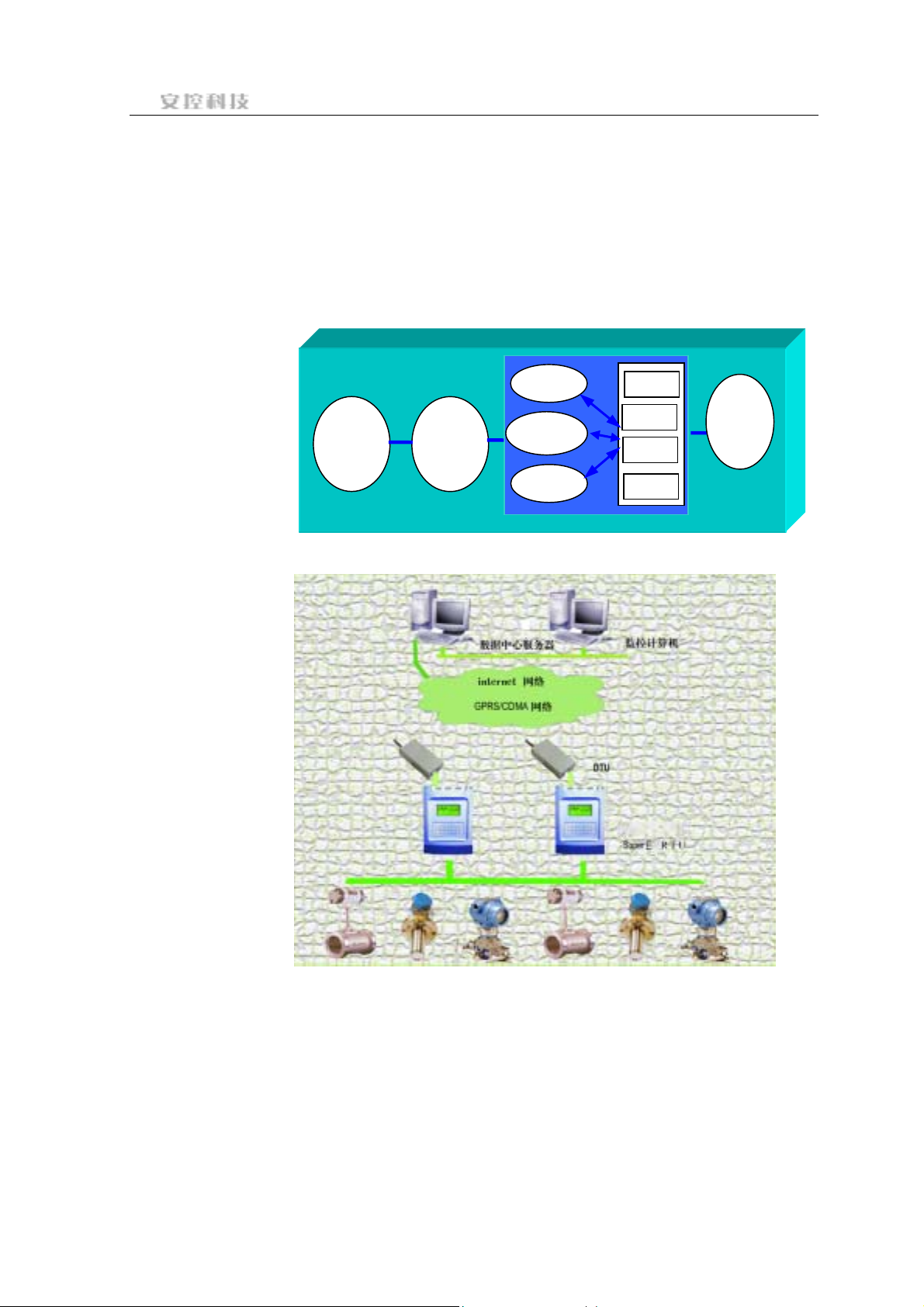

采用 SuperE RTU +GPRS 设备,通过 GPRS 网络,组成无线监控 SCADA
系统,对现场情况进行监控。
24 小时监控设备状况,以防止突发状况发生。
无线化,节省费时的布线及架设时间,快速建立连线,业务不中断。
通讯网路普及率、覆盖率广。
使用分封交换技术,大幅提供传输效率。
设备与控制中心永远在线,更增时实性。
控制中心架设 Internet 上,透过 IP 可使系统内所有 RTU 同时在线,节省
构建机架式数据机和线材的建设管理及维护成本。
Page 17

SuperE 系列 RTU 选型指南 13

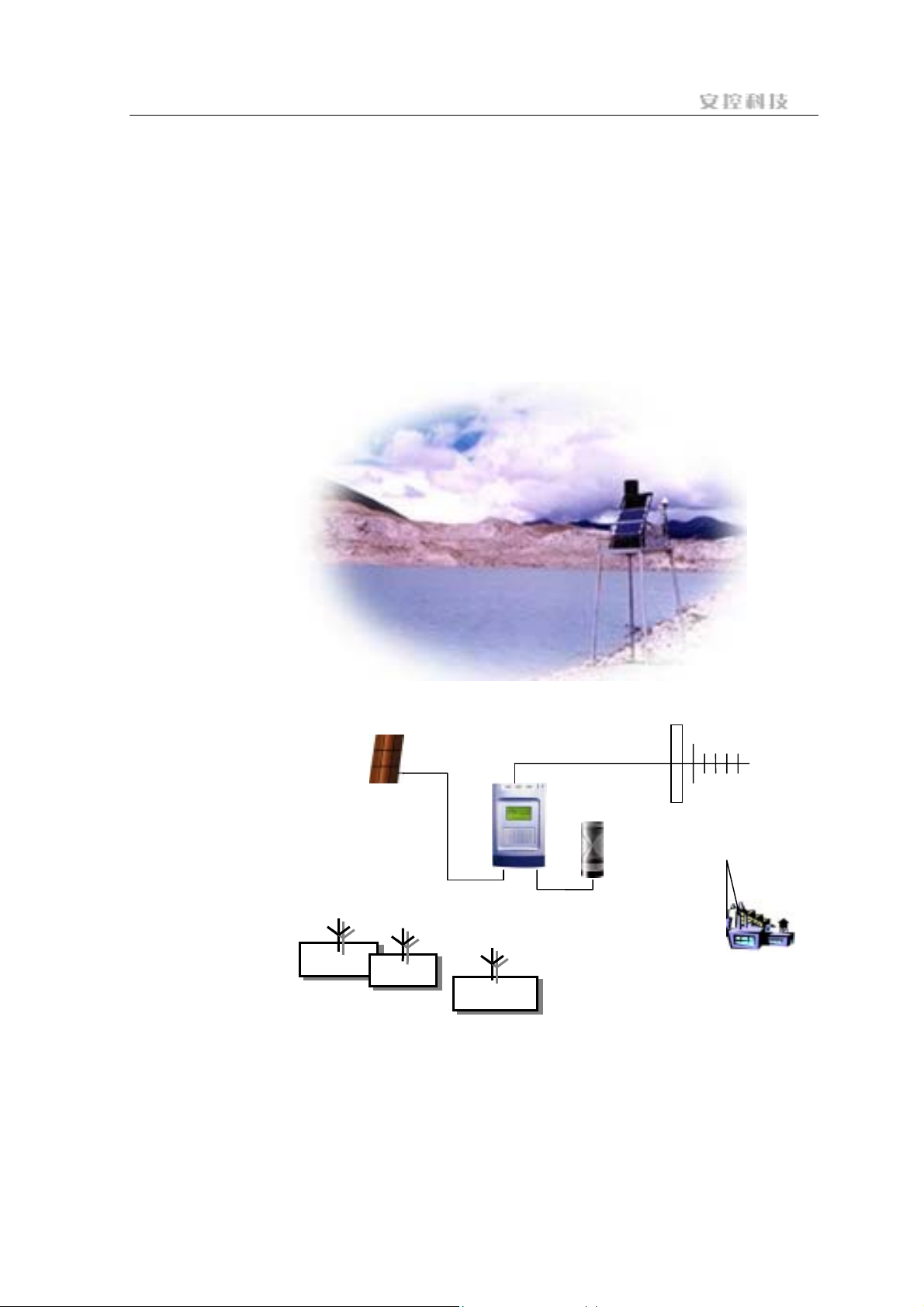

WMS-水情测报应用 —M
水情测报系统由水文信息采集站、通信系统、信息接收处理软件及辅助系
统组成。水文信息采集站可分为水位站、雨量站,由相应传感器及安装工
程组成,实时并准确地采集相关水位、雨量数据。通讯系统根据水文信息
采集站与调度控制中心距离的远近选用无限或有线通讯方式。信息接收处
理软件运行于调度控制中心内,接收实时水文数据,并对数据进行检查、
整理、计算、分析、显示并存储于数据库内,供控制中心或更高一级防洪
调度部门决策使用。
太阳能电源
无线电台
翻斗式雨量计
分中心站
遥测站
遥测站
遥测站
系统特点:
系统安全性可靠性高
系统及时准确分析数据
带液晶显示,方便就地观测、操作
多种通讯方式,便于用户组网
现场故障信息记录,易于维护
Page 18

14 SuperE 系列 RTU 选型指南

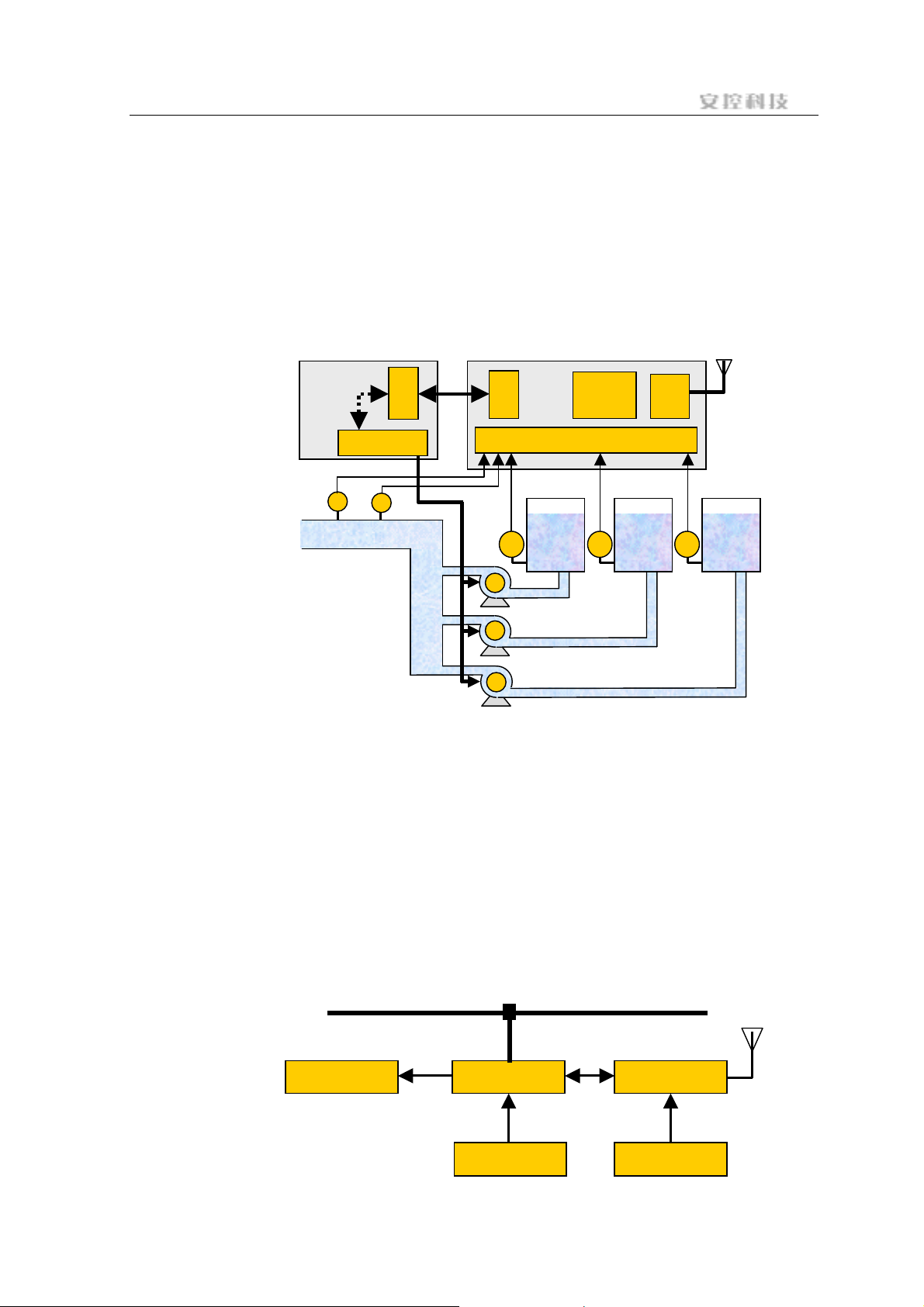

市政供水行业应用
城市自来水公司生产过程自动化监控系统(SCADA)包括:水司控制中
心、多个水厂分控中心、多个水厂监控分站、多个水源井监控站、多个管
网加压站和多个管网测压站。除一个水厂内各监控分站较为集中外,其它
监控站点均散布在城市的各个区域。因此通讯系统应考虑城市地形、地貌
的影响。正是由于自来水 SCADA 系统既有集中,又有分散的特点,在实
际应用中亦采用划分区域、有线无线结合的通信策略。具体做法是:以一
个水厂为一个通信区域,水厂分控中心为通信控制中心;水厂内部各监控
站点与水厂分控中心采用有线通信方式(RS485),也可以采用无线通讯方
式(电台);水厂管辖下的取水、供水管网监控站点与水厂分控中心采用
无线通信方式(电台);水厂分控中心与水司控制中心之间采用联网通信
方式(微波、光缆、卫星、无线电、租用电话线等)。
系统功能:
(1)具有从取水、净水、供水、输配水信息到用电信息的数据采集、传
输、整理、统计、形成报表和曲线的功能;
(2)监视净水工艺过程及取水和供水的水质;
(3)以管网中的水压为目标,参考最高和最低水压点,指挥水厂合理的
选择机泵搭配,达到控制目标水压,保障供水的目的;
(4)按机泵选择先高效后低效、先近后远等原则,平衡各水厂供水量,
在保证水质和压力的前提下,力求降低能耗,实现相对经济运行;
(5)监视全管网运行状态,发现问题及时处理,遇爆漏协助抢修,遇火
灾加压帮助灭火;
图 7 系统通讯方式
示意图
取水、送水管网监控站
监控分站
水
厂
RS485
水厂通信区域
分控中心
水
司
控
制
中
心
微波、光缆、
卫星、无线
电、租用电
话线等
其它水
厂区域
其它水
厂区域
Page 19

SuperE 系列 RTU 选型指南 15

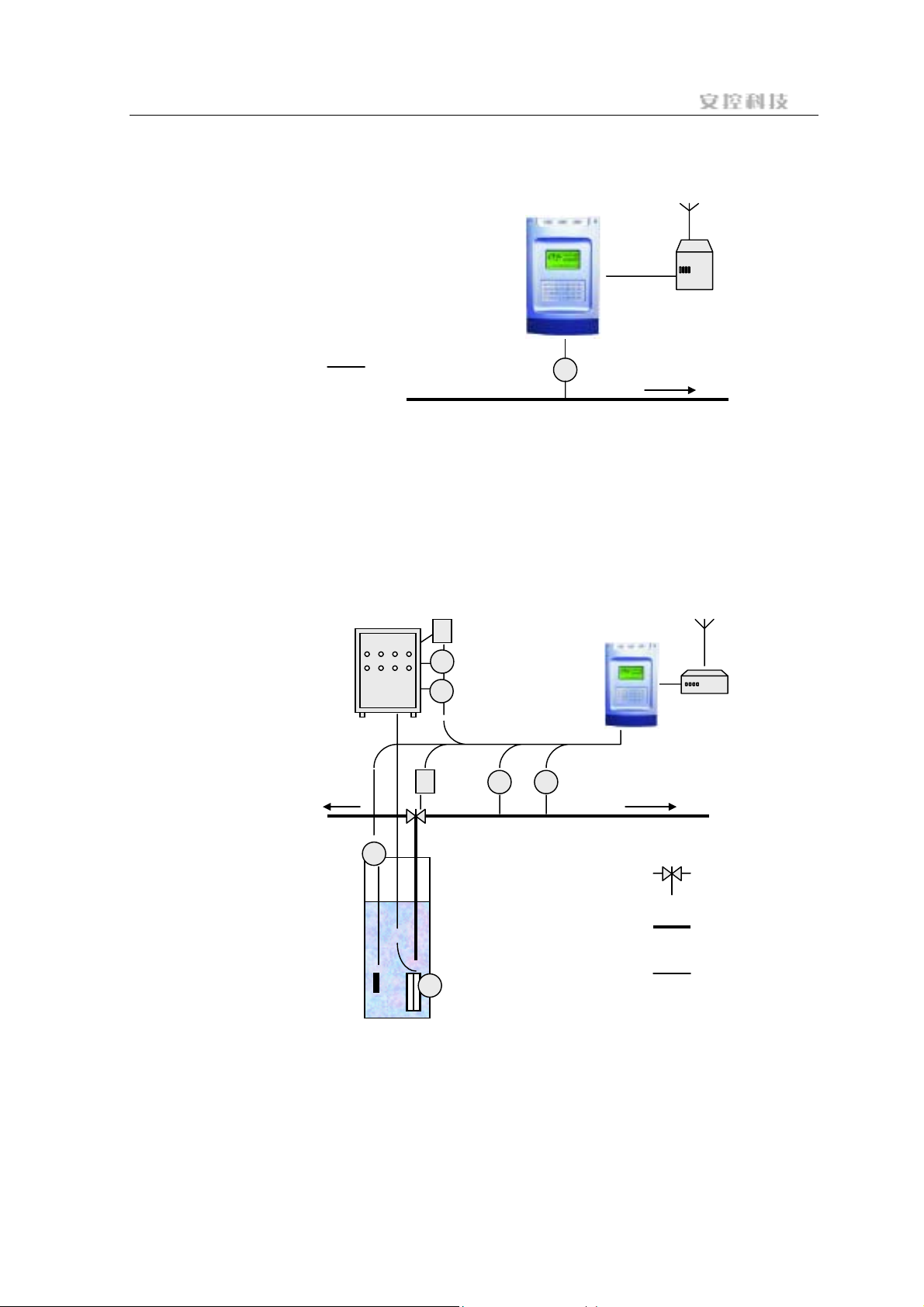

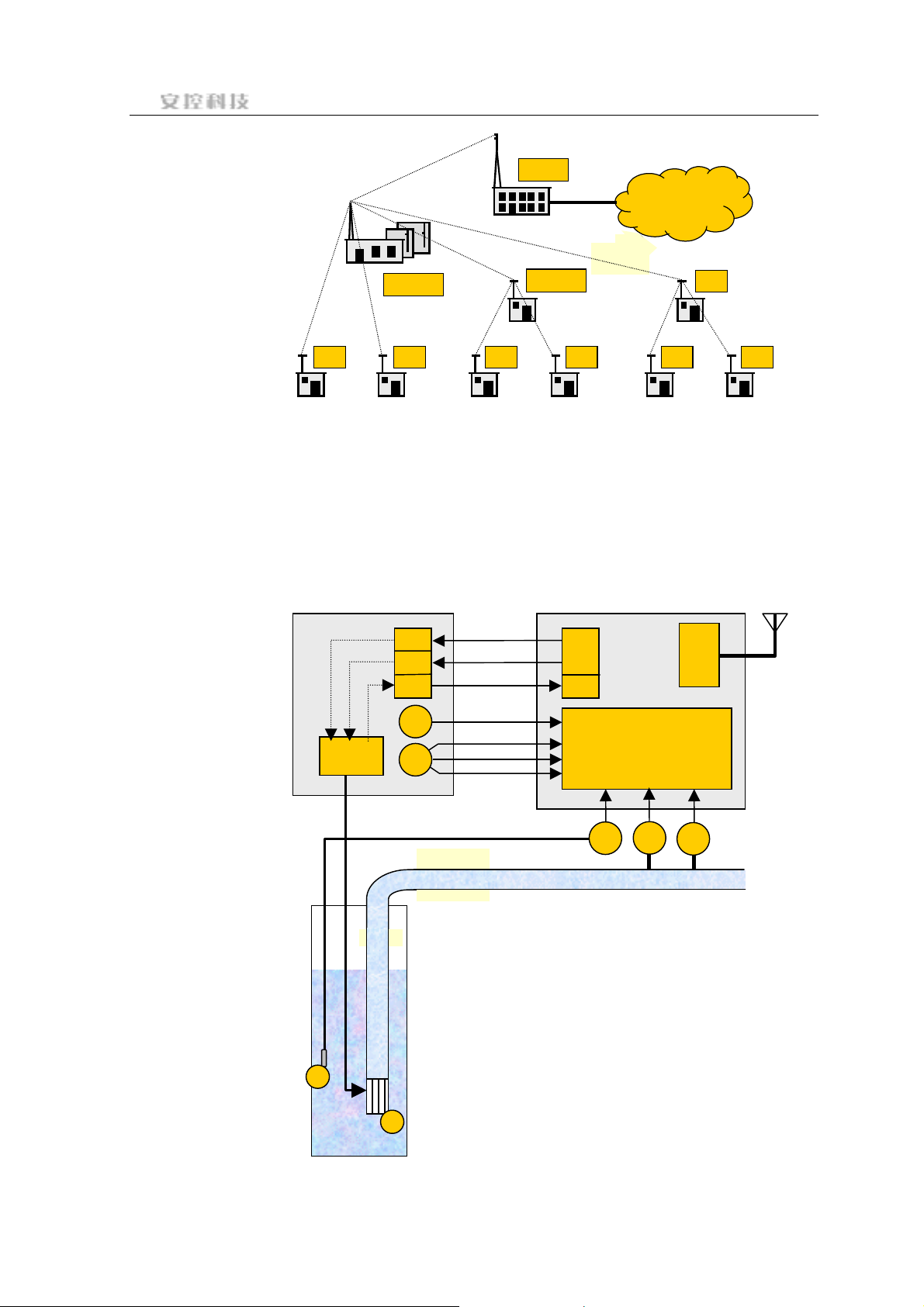

管网检测 RTU 实时采集管网压力数据,通过 GPRS 设备把数据传送到中
央监控中心。
PT 压力变送器
电缆
RTU
GPRS 设备
PT
供水管网
水源井 SCADA 应用 SuperE
水源井监控分站包括采集和控制两部分内容。RTU 通过变送器采集信号,
通过启动箱控制潜水泵的启停,通过三通阀控制水流流向。其结构如图所
示:
图 8 水源井监控分
站结构图
启动箱
水源井
HT
SK
BT
SK
IT
RTU
FT VTPT
PT 压力变送器
FT 流量变送器
HT 液位变送器
VT 电压变送器
IT 电流变送器
SK 开关控制
BT 潜水泵
电台
生产内输 外排放
三通阀
取水管线
电缆
远程抄表

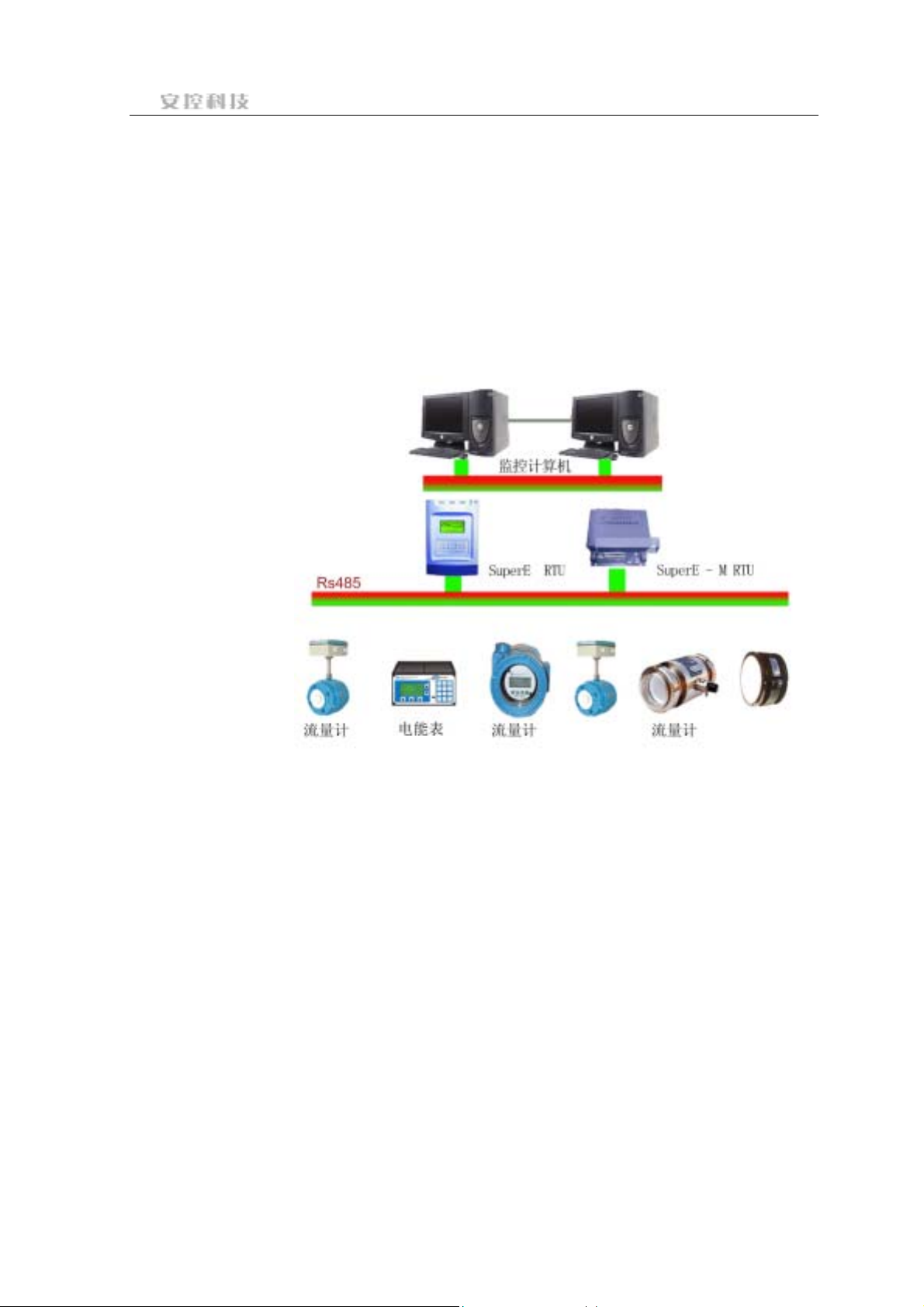

远程抄表是 RTU 在收费行业的典型应用。在工厂生产时,通常需要监测
设备的用电、用水、用气情况,比如厂区通常分布的电能表,液体测量的
流量计、气体测量的流量计。SuperE 基于网络的监控系统为满足以上需求
Page 20

16 SuperE 系列 RTU 选型指南
提供了完整的解决方案,他可以基于无线网络、有线网络、以太网络实现
集中监视、集中管理。另外通过嵌入的 GIS 控件,可以更方便查询和管理。
特点:
系统管理、组态、查询
自定义计量表通讯协议
实现以太网远程监控
GIS 系统查询管理更方便

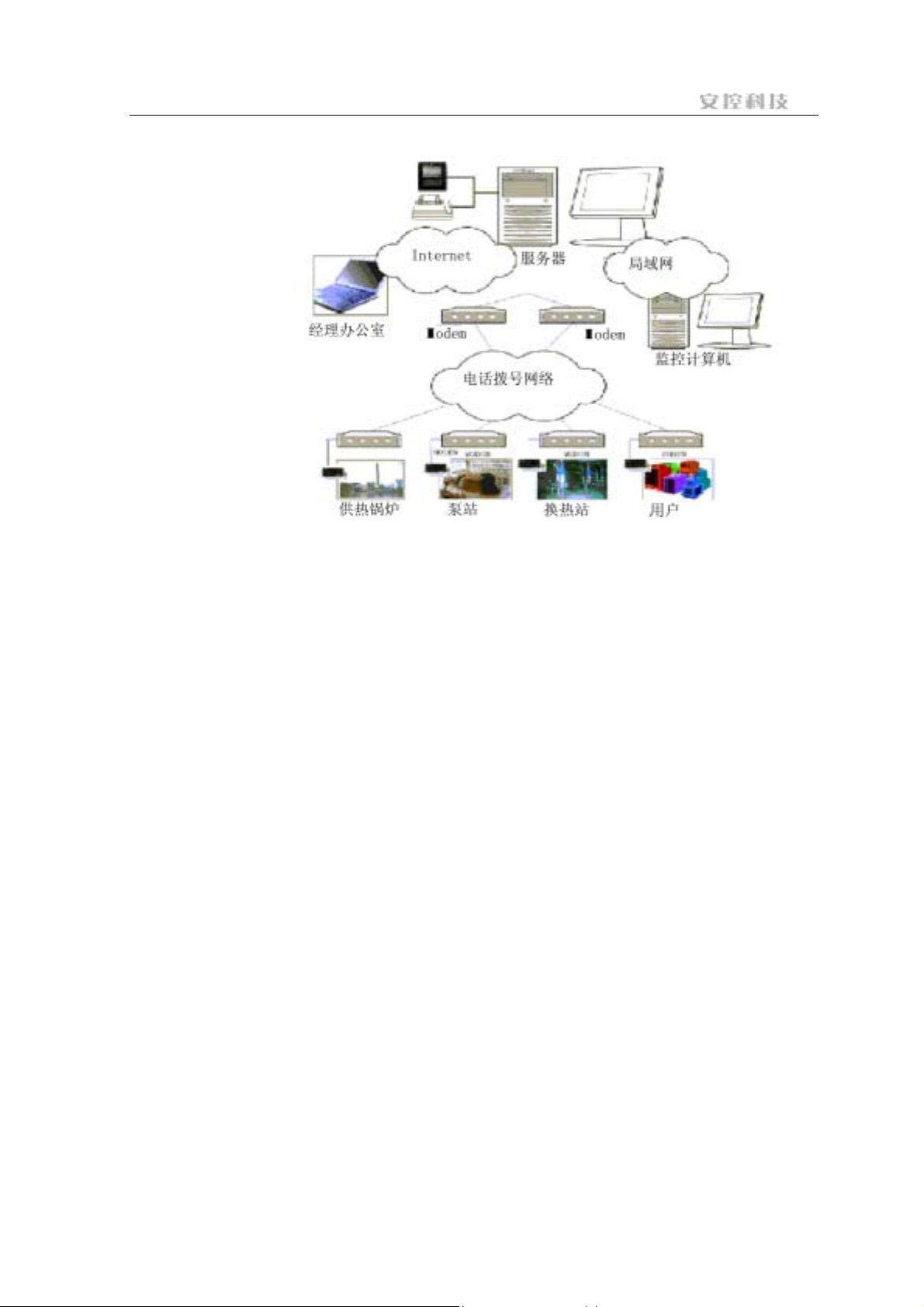

城市供热行业应用 SuperE
SuperE 用于热力站控制采用 PID、C 语言等编程方法,通过检测室内外温
度,自动控制执行设备的动作以调节热水流量,从而调节室温,目的是达
到使人舒适的程度。通过对一次管网的流量控制,使供热系统在满足用户
需求量的前提下,保持最佳供热状态。可以实现按需供热、自动控制、安
全保障、自动运行。
特点:
中文监视界面
上电自运行,防停电故障
灵活通讯方式
多路 PID 调节
Page 21

SuperE 系列 RTU 选型指南 17
水源井控制 SCADA 系统
系统描述
水系统
井口抽取的水汇集到扬水泵站储存,扬水泵站再将储存的水送至各需
要的场所。
信息系统
中控室是系统的信息中心。各井口站点通过 SuperE 采集井口数据送
至扬水泵站,扬水泵站收集井口及本站数据,经处理后,送至中控室。
中控室对数据进行分析、存储、统计、打印、联网等处理。在地理环
境较差的场合,中继站可完成数据的转发。各井口站点都可具有转发
功能。若使用电话线也可实现有线通讯。
控制系统
扬水泵站是系统的控制中心,它控制系统中各站点水泵的开关及数据
采集。当系统发生故障时,各站点能够独立运行,并保存测量、控制
信息。中控室和扬水泵站也可合二为一。
Page 22

18 SuperE 系列 RTU 选型指南
中控室
信息管理网络
扬水泵站
井口
••••• ••••• •••••
井口 井口 井口 井口
井口中继 中继
井口
井口站点
启动箱控制泵的启停,一般为减压启动。
液位检测可防止水泵空抽。
压力检测可防止管道阻塞、冻结或渗漏。
流量检测可统计水井生产的水量。
电压、电流检测可及时发现水泵故障,防止烧泵。
SuperE 具有独立工作能力,可保存运行状态信息,可远程或本地操作。
开关
KI1
KI2
KO
VT
IT
DO
DI
SuperE
AI
电
台
天线
HT
PT
FT
YT
水井
KI1: 泵启动控制。KI2:泵停止控制。
KO: 泵启停状态。
VT: 电压变送器,测量泵电压。
IT: 电流变送器,测量泵电流。
FT: 流量变送器,测量水流量。
PT: 压力变送器,测量管道压力。
HT: 液位变送器,测量水井液位。
YT: 液位传感器。BT:潜水泵。
BT
DO: 数字输出。 DI:数字输入。
AI: 模拟输入。
Page 23

SuperE 系列 RTU 选型指南 19
扬水泵站
扬水泵站是系统的控制中心。
启动箱控制泵的启停,一般为减压启动。
液位检测可防止储水罐溢出。
压力检测可防止管道阻 塞、冻结或渗漏。
流量检测可统计输送的水量。
电压、电流检测可及时发现水泵故障,防止烧泵。
通过显示器键盘,可实现对各井口站点的监控。
启
动
箱
KI
K
O
V
开关
D
O
D
SuperE
显示器
键盘
AI
电
台
天线
PTFT
BT
储水罐
BT
储水罐 储水罐
HT HT HT
BT
BT
KI:泵启停控制。 KO: 泵启停状态。
VT:电压变送器,测量泵电压。 IT: 电流变送器,测量泵电流。
FT:流量变送器,测量水流量。 PT: 压力变送器,测量管道压力。
HT:液位变送器,测量罐液位。
DO:数字输出 DI:数字输入 AI: 模拟输入 BT:水泵
中控室
中控室是系统的信息管理中心。
中控室完成系统信息的存储、统计、入网等功能。
可将中控室与扬水泵站和二为一,完成系统的信息管理和控制功能。
工业计算机 电 台 打印机
天线
UPS 电源 电台电源
Page 24

20 SuperE 系列 RTU 选型指南
系统功能
遥测遥控
远程测量各站点的状态参数;远程控制各站点水泵的开关;测量、控
制可人为干预进行,也可根据设定自动进行。
突发报警
各站点具有独立工作能力,可根据设定判断工作是否正常,并可自动
发出报警信息。
远程设定
系统可远程设定各站点的工作参数,如报警限、泵启停时间等,以便
站点独立工作。
数据处理
系统可存储系统各站点的运行情况信息,并对信息进行处理统计产生
各种报表输出。
网络联接
系统具有标准的通信协议,可方便地联入其它计算机信息管理网络。
污水处理 SCADA 系统
工艺描述
污水处理采用二级处理工艺。
一级处理由曝气沉沙池和平流式沉淀池组成。
二级处理由曝气池和二沉池组成。
采用鼓风曝气活性污泥法。
污泥处理采用中温两极厌氧消化工艺,初沉污泥经重力浓缩送入一级
消化池,经二级消化后的污泥经脱水成饼外运。
控制系统
将系统分为四个数据采集控制区:曝气沉沙池、初次沉淀池、曝气池
和二次沉淀池。
每个区域采用 1~2 个 SuperE,检测液位、温度、PH 值等参数,控制
水泵、门闸等电机。
各 SuperE 通过 RS-485 连接到中控室组成 SCADA 系统。
为保证系统可靠性,中控室可增加备分 SCADA 节点。
系统功能
集中管理
中控室通过 SuperE 可监视各控制区的运行状态,保存运行状态信息,
统计运行数据。
透明监控
Page 25

SuperE 系列 RTU 选型指南 21
通过 SuperE 中控室可直接对各检测点、控制点进行操作,从而实现
透明系统监控,既 SuperE 相当于一个透明设备。
分散控制
各区 SuperE 具有独立工作能力,可根据预先的设定独立控制各区的
设备。在中控室和现场都可修改 SuperE 的参数,从而改变各区的运
行状态。
网络联接
系统具有标准的通信协议,可方便地联入其它计算机信息管理网络。

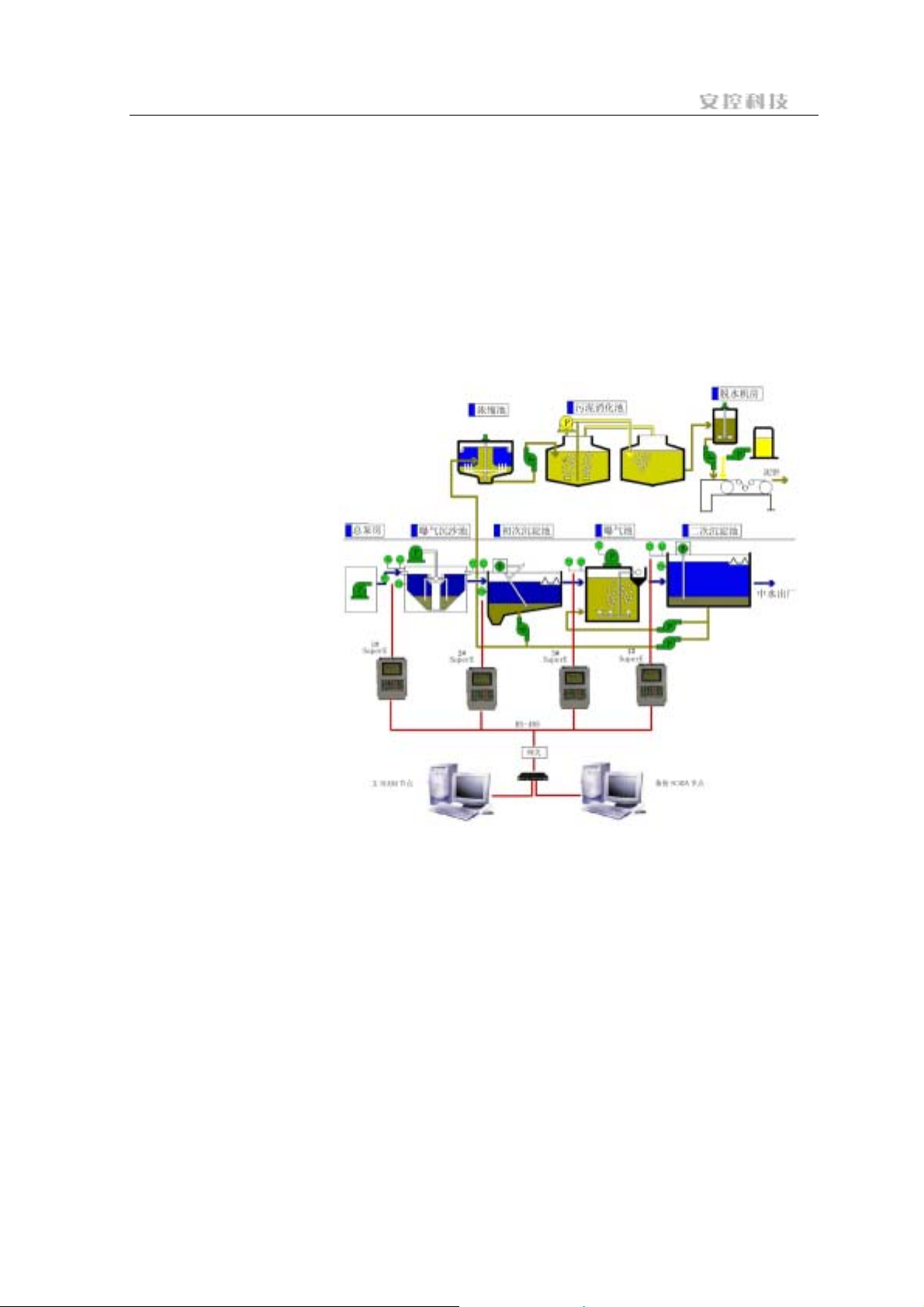

系统结构图
P:水泵 B:拖动电机 FI:流量计。
TI:温度变送器 LI:液位变送器 PH:PH 值检测器
渠道闸门自动控制系统
系统描述
渠道闸门自动控制系统是利用 RTU 组成的一种廉价的渠道自动化管理系
统,它可以使用 AC 电源或太阳能电源。它可以利用太阳能板将光能转化
为电能,并用蓄电池存储能量,避免了为大量孤立偏僻的位置分散的斗口
闸门供应交流电的需求,从而工程造价大幅度缩减,同时 RTU 可以根据
用户需要完成闸门控制。同时它又可以使用公共电话网或无线电台及
GPRS 实现对闸门的远程测控。
Page 26

22 SuperE 系列 RTU 选型指南

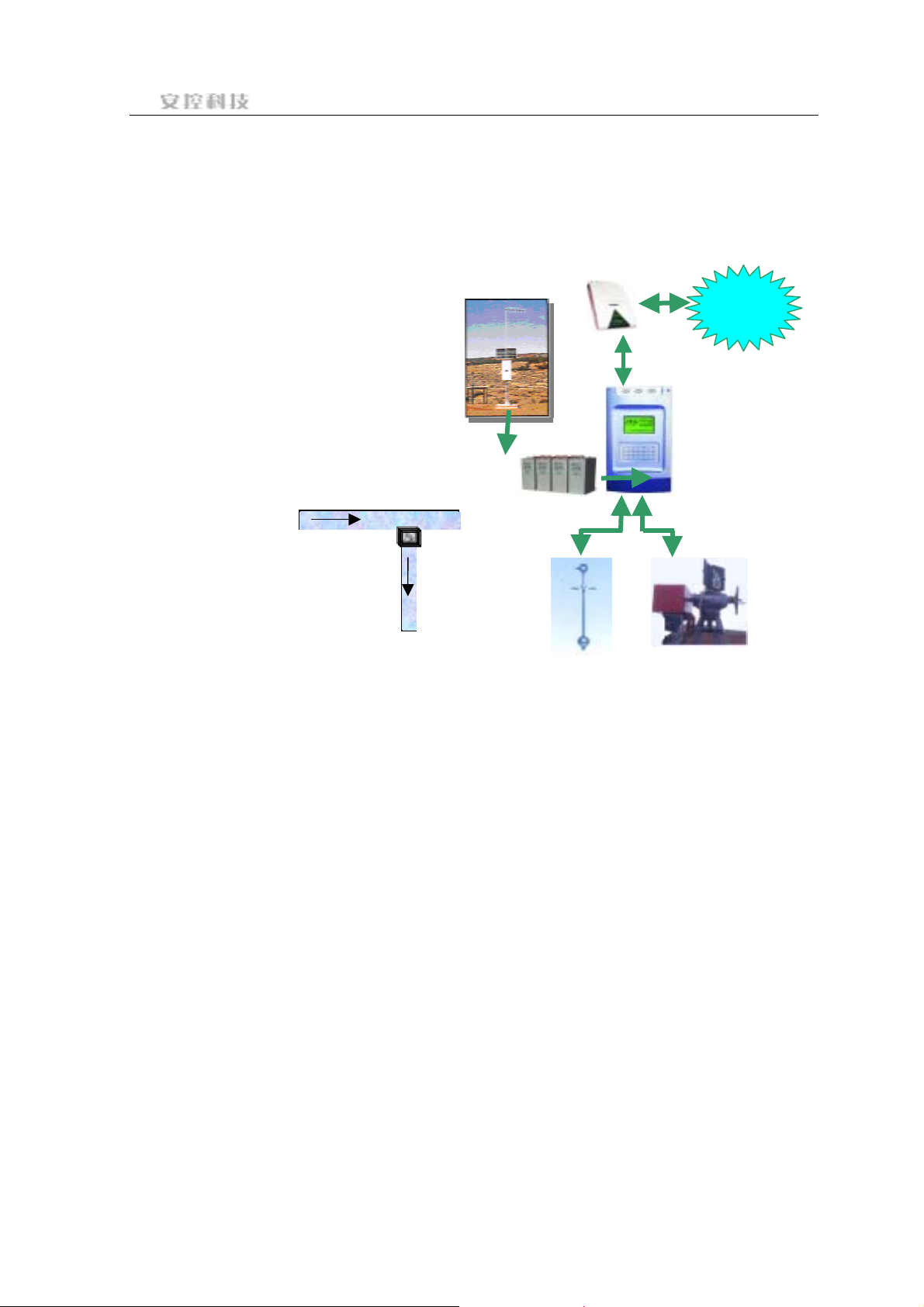

控制系统
控制系统包括现场主机及配套设备以及中心站设备。现场控制设备包括
RTU 控制器、电动机及减速箱、水位、闸位传感器、通讯设备、电源(蓄
电池+太阳能板)。
输水渠道
闸门控制器
配水渠道
控制功能
系统具有现场手动控制、自动控制、远程控制模式、现场 RTU 具有液晶
显示监控画面,完成手动自动切换功能。
远程控制
中心控制室通过 MODEM(或无线电台或 GPRS)下达下游取水流量
或水位要求,就地控制器根据这些要求完成上游闸门的调整
就地控制
由水管员在就地控制器中设定下游取水要求,太阳能就地控制系统将
自动完成这一过程,从而可以实现按照用水计划配水。
太阳能板
下游液位传感器 闸 门
控制中心
RTU 控制器

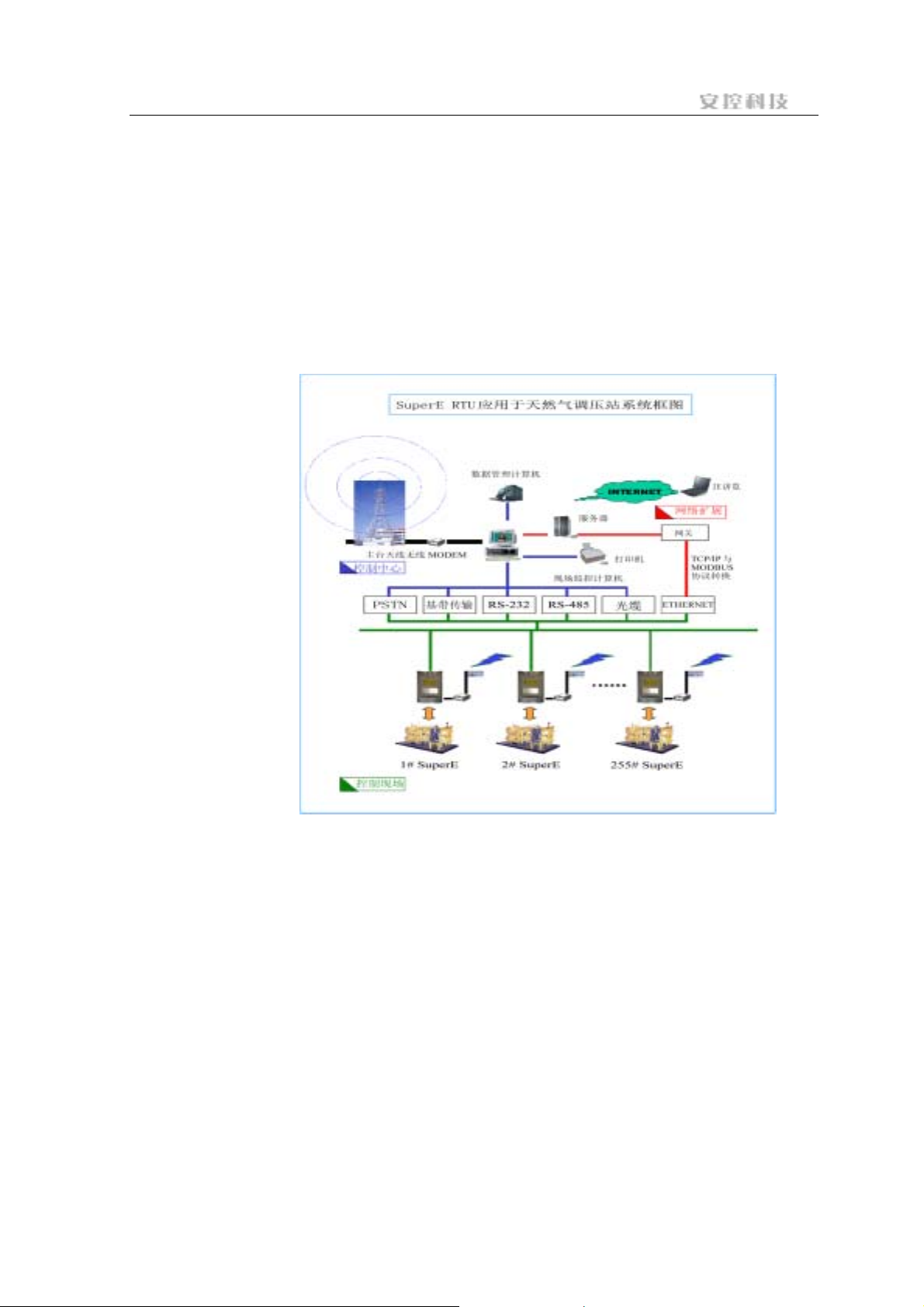

城市天然气调压站控制系统
系统描述
在城市天然气管网系统中调压站一般有城市门站、 区域站、 分输站等系 列,
而门站是接纳天然气的关键设施,具体由除尘、计量、贮存、加臭、降压
等部分组成。区域站主要负责区域供气,具有过滤、调压、稳压等功能。
区域调压站系统将 RTU 作为控制神经单元,结合国外的先进现场检测仪表
设备集成的新型调压站系统,填补了国内 RTU 应用于调压站系统的空白
Page 27

SuperE 系列 RTU 选型指南 23
控制系统
天然气区域调压站系统主要是进行数据采集、运算、传输及操作控制。系
统包括对入口压力、出口压力、入口温度、燃气泄漏、超压切断、过滤器
差压信号、电动球阀的开启/关闭、流量计计量数据的采集和监控,将这些
数据分门别类,以数据表格和报警形式输出或进行控制。由于区域站采用
整体撬装结构,因而现场电器安装工作量少,只有安全区与危险区的管线
连接,整个电器的连接,操作、维护方便,使用安全可靠,并且可以实行
远程遥控,无需现场值守。
系统功能
实时数据采集
实时监测并采集入口压力、出口压力、入口温度、燃气泄漏、超压切
断、过滤器差压信号、电动球阀的开启/关闭状态等信号。
自动控制
根据监测信号自动控制阀门动作,以实现连续调节和阀门的开关动作。
调压站计量
调压站的计量主要是流量计计量数据的采集和监控。包括瞬时流量计
量和累计流量计量。
远程监控
中心管理人员可以通过通信网络远程控制现场设备的运行
Page 28

24 SuperE 系列 RTU 选型指南
四、安装集成
1. 电源接线示意图

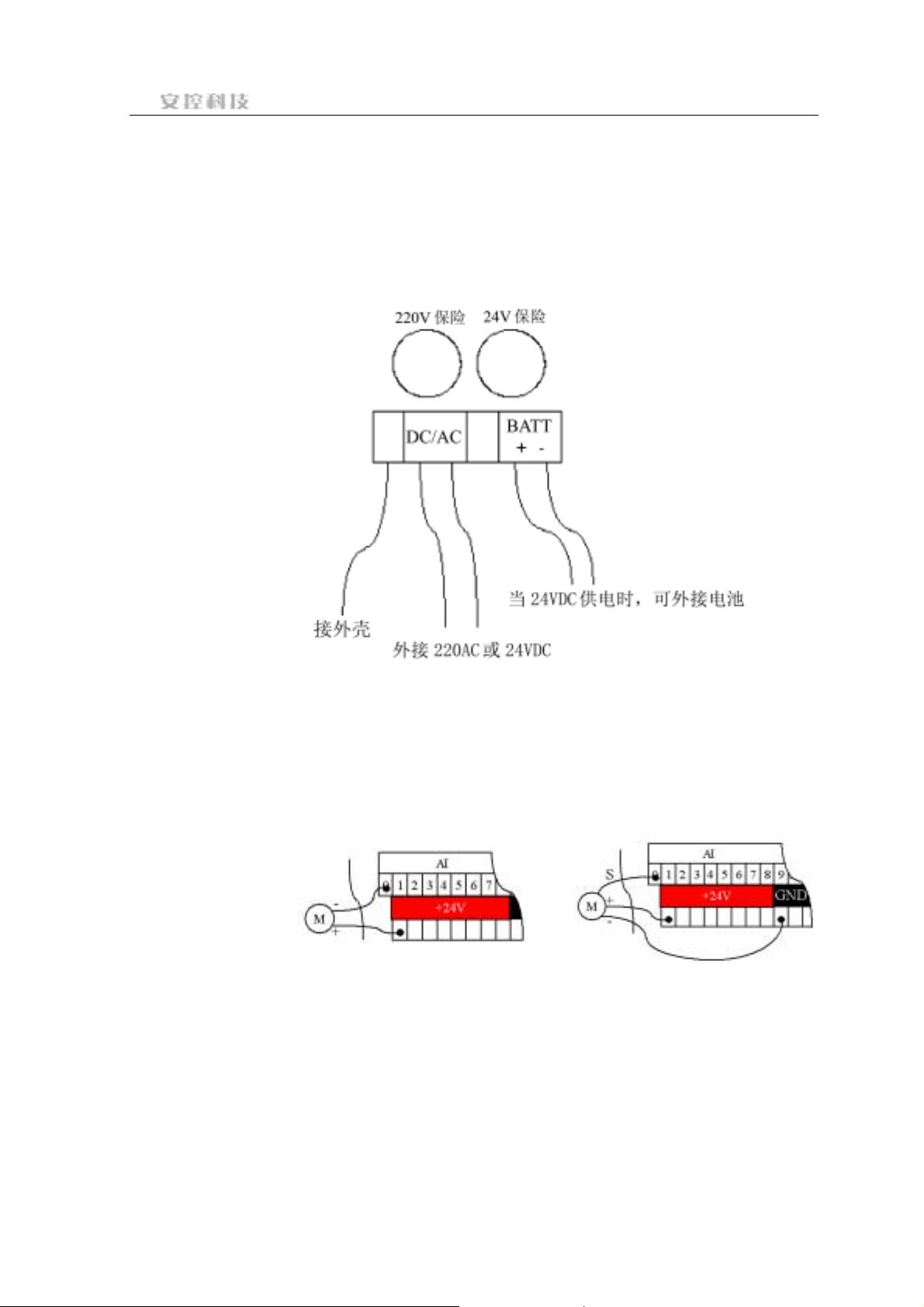

图 9 SuperE-M 电
源接线示意图
图 10 AI 接线示
意图
2. AI 接线示意图
AI 现场接线可以分为两线方式和三线方式两种。接线方式如下图:
AI 接线端子 AI 接线端子
两线制现场仪表 三线制现场仪表
Page 29

SuperE 系列 RTU 选型指南 25
3. AO 接线示意图
AO 可以用于控制变频器、调节阀、温度控制器以及其它需要模拟信号控
制的设备。其连接方式如下:
图 11 AO 接线示
意图
图 12 DI 接线示
意图
图 13 DO 接线示
意图
电流控制单元
4. DI 接线示意图
DI 信号可分为电平信号、触点信号两种情况,其连接方式如下图所示:
电平信号
触点信号
5. DO 接线示意图
SuperE 系列的数字输出全部为继电器干触点输出,输出容量为 220V1A。在
外部接线端子排上 DO-A、DO-B 分别为一对干触点的两端,如下图所示:
控制设备
Page 30

26 SuperE 系列 RTU 选型指南
6. PI 接线
SuperE 系列自带三路脉冲量输入,此三路 PI 量可以对脉冲数进行累计,
可以用于带脉冲输出接口的流量计的流量累加,现场接线可以参照 DI 的
接线方式,平时任意一路 PI 都可以作为 DI 来使用,使用方法与普通 DI
一样。
7. 串口 DB9 接口定义
1)根据内部配置不同,SuperE RTU 的串口 1(SuperE-M RTU 的串口 2)
可以有多种选择配置。
a) 配接 RS-232 接口卡,串口 1 作为 RS-232 接口。
b) 配接 RS-485 接口卡,串口 1 作为 2 线制 RS-485 接口。
c) 配接数传 Modem 接口卡,串口 1 作为模拟电台接口。
2)串口 1 为 RS-232 接口。
RS-232 串口引脚定义
管 脚 类 型 描 述
1 DCD 输入 载波检测
2 RXD 输入 接收数据
3 TXD 输出 发送数据
4 DTR 输出 数据终端就绪
5 GROUND 地信号
6 DSR 数据设置就绪
7 RTS 输出 请求发送
8 CTS 输入 清除发送
9
输出
此管脚与 5V 电源相接。若不使用此电源,
则可以不接
Page 31

SuperE 系列 RTU 选型指南 27
图 14 各串口接
口定义
图 15 RS485 通
讯接线示意图
8. RS485 串口通讯采用两线制方式,引脚定义
如图 15
Page 32

28 SuperE 系列 RTU 选型指南
五、选型指南
1. SuperE RTU(远程测控终端)选型指南
注:
AI 通道数量最多可达 24 路。
DI 通道数量最多可达 24 路。
AO 通道数量最多可达 12 路。
I/O 配置规则:
AI 点数+AO 点数×2+ DI 点数≤24
DO 有 4 路和 8 路可选。
PI 有 0 路和 3 路可选。
DO 通道数量最多可达 8 路。
液晶显示、RS485 接口、MODEM 为可选项,根据实际需要选配。
COM1 口可选为 RS485 接口(选型指南可选项为 R)或内置基带
MODEM(可选项为 M1)接口或内置数传 MODEM(可选项为 M2)
接口,缺省为 RS232 接口;COM2 口固定为 RS232 接口。
选型实例

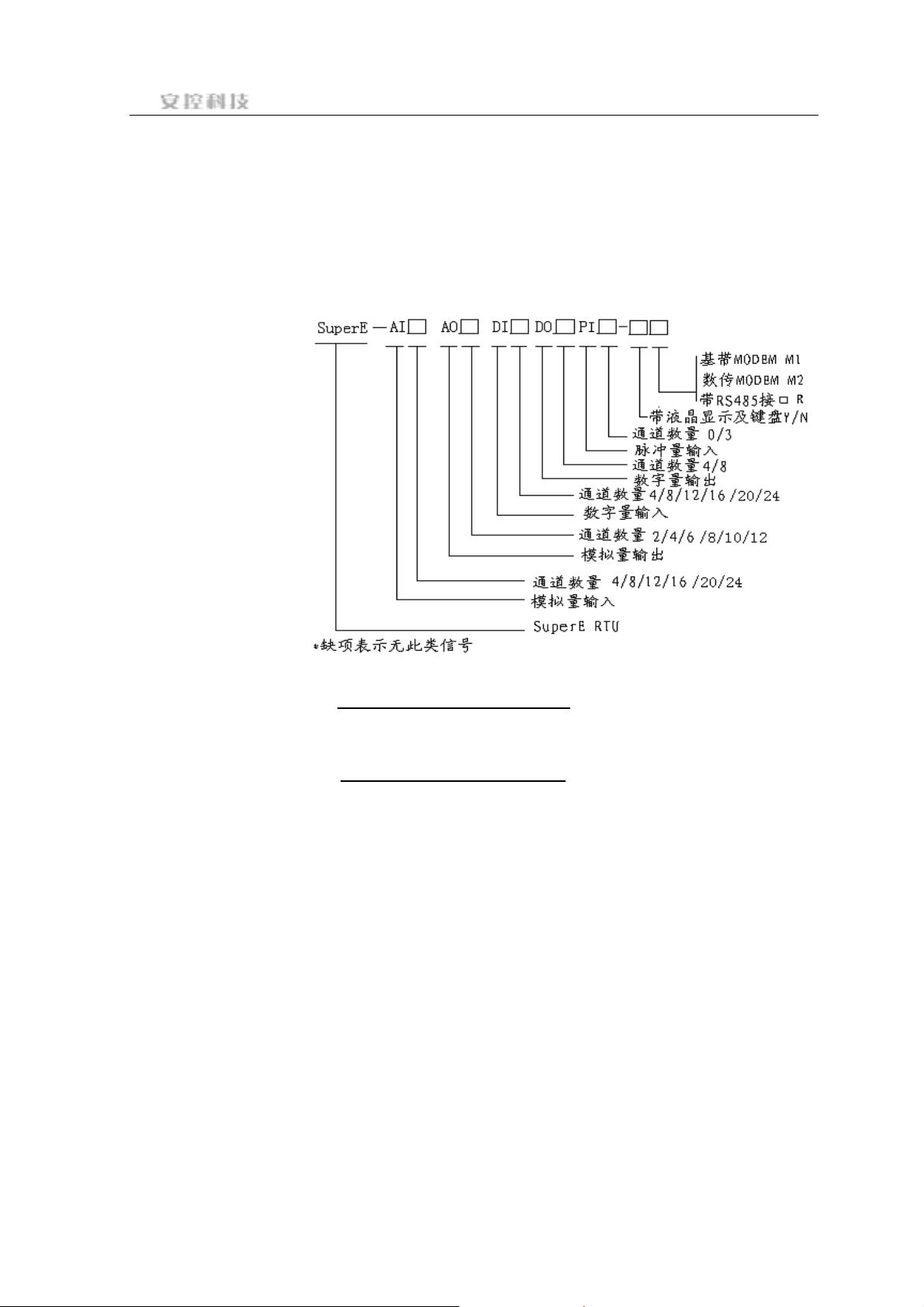

例 1:SuperE-AI8AO2DI8DO8PI0-YR
数量 2 路,DI 通道数量 8 路,DO 通道数量 8 路,无脉冲量,带液
晶显示,COM1 为 RS485 接口,无内置 MODEM。
例 2:SuperE-AI16AO0DI8DO0PI3-Y
量,DI 通道数量 8 路,DO 通道数量 0 路,脉冲量 3 路,带液晶显
示,COM1 缺省为 RS232 接口。
注:
用户根据现场实际要求统计出采集和控制的 I/O 点类型和数量,按照选型
指南所示填写,确定需求数量,向代理商订购。
表示:AI 通道数量 8 路,AO 通道
表示:AI 通道数量 16 路,无 AO
Page 33

SuperE 系列 RTU 选型指南 29
2. SuperE-M RTU(远程测控终端)选型指南
注:
DO 有 0 路、4 路和 8 路可选;
当有 0 路或 4 路 DO 量时
AI 点数+AO 点数×2+ DI 点数+D O 点数×2≤12
AI 最多 12 路;
DI 最多 12 路;
AO 最多 6 路;
当有 8 路 DO 量时,则没有 AI、AO 和 DI 接口;
PI 有 0 路和 3 路可选;
液晶显示、RS485 接口、MODEM 为可选项,根据实际需要选配。
COM2 口可选为 RS485 接口(选型指南可选项为 R)或内置数传
MODEM(可选项为 M2)接口,缺省为 RS232 接口;COM1 口固定
为 RS232 接口。
选型实例

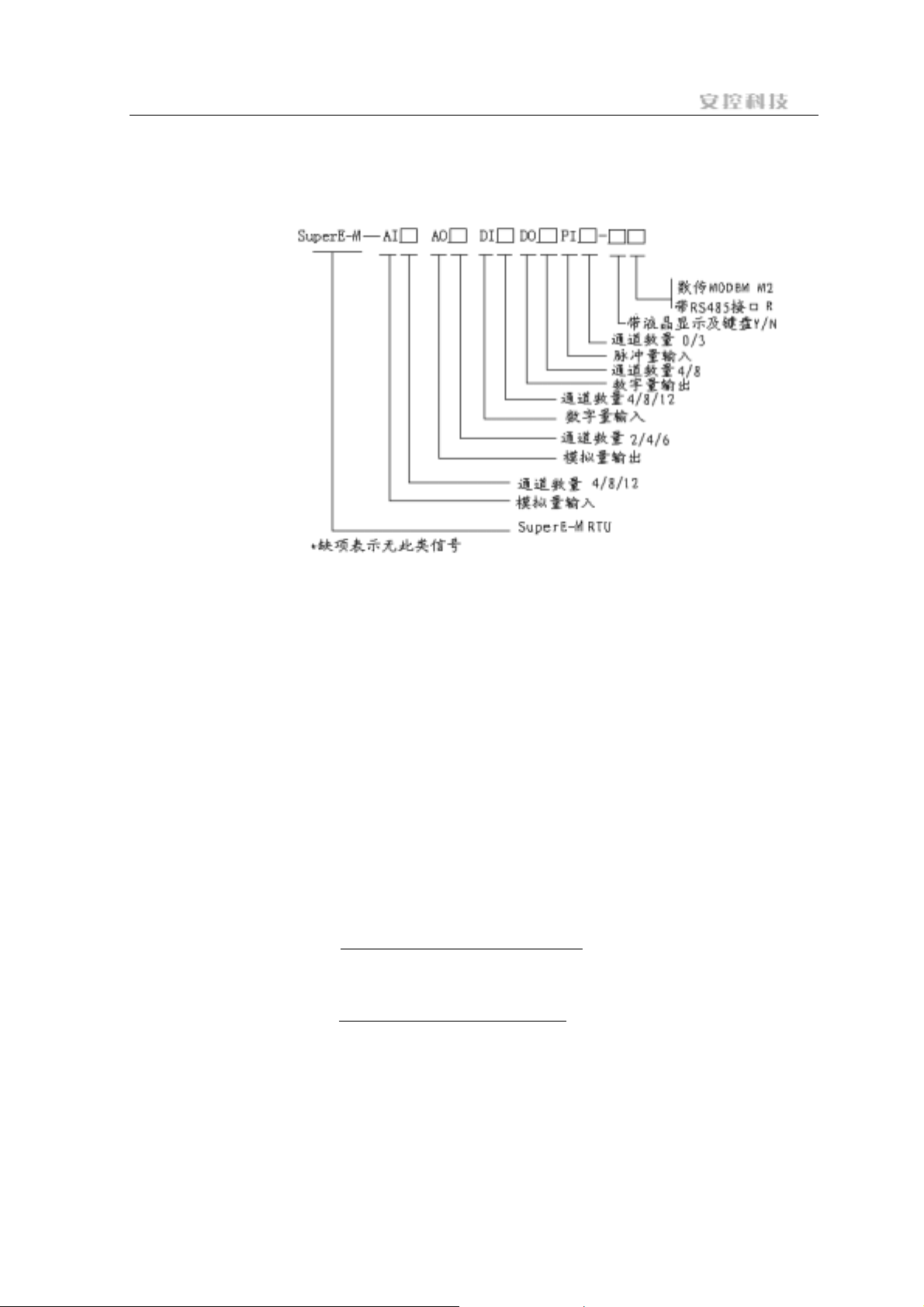

例 1:SuperE-M-AI4AO2DI4DO0PI0-NR
道数量 2 路,DI 通道数量 4 路,DO 通道数量 0 路,无脉冲量,不
带液晶显示,COM2 为 RS485 接口。
例 2:SuperE-M-AI0AO2DI0DO4PI3-N
2 路,DI 通道数量 0 路,DO 通道数量 4 路,脉冲量 3 路,不带液
晶显示,COM2 缺省为 RS232 接口。
注:用户根据现场实际要求统计出采集和控制的 I/O 点类型和数量,按照
选型指南所示填写,确定需求数量,向代理商订购。
表示:AI 通道数量 4 路,AO 通
表示:AI 通道数量 0 路, AO 量
Page 34

30 SuperE 系列 RTU 选型指南
3. RTU 选型附件
3.1 Espider 上位组态软件
名称 点数/用户 开发环境 运行环境 备注
SCADA
Servers
Netview
64 点 开发环境 运行环境
128 点 开发环境 运行环境
256 点 开发环境 运行环境
512 点 开发环境 运行环境
1024 点 开发环境 运行环境
1024 点以上 开发环境 运行环境
512 点 运行环境
无限点 运行环境
5 用户 运行环境
10 用户 运行环境
开发环境和运行
环境
二者可选或全选
WebSever
技术培训 600 元/人
20 用户 运行环境
50 用户 运行环境
无限用户 运行环境
Page 35

SuperE 系列 RTU 选型指南 31
3.2 保护箱
类别 型号 功 能 备注
封闭式,单门,防护类别 IP65,不
AE1038
可装无线电台,宽 380mm×高
600mm×深 210mm。
进口室
内型
国产室
内型
国产室
外型
AE1050 宽 500mm×高500mm×深 210mm
AE1076 宽 600mm×高760mm×深 210mm
AE1280
SE001
SE002
SE003
SE004
宽 800mm×高 1200mm×深
300mm
封闭式,单门,防护类别 IP65,不
可装无线电台,宽 380mm×高
600mm×深 210mm。
封闭式,单门,防护类别 IP65,可
装无线电台,宽600mm×高600mm
×深 210mm。
封闭式,单门,防护类别 IP65,不
可装无线电台,带防雨罩,宽
380mm×高 600mm×深 210mm。
封闭式,单门,防护类别 IP65,可
装无线电台,防护类别 IP65,带防
雨罩,宽 600mm×高 600mm×深
210mm。
机
柜
防爆型
19″立式
机柜
19″立式
机柜
SE101
SE102
SE103 1#防爆机箱
进口 德国 RITTAL 防爆等级
dⅡBT5
国产
防爆箱,防爆等级 dIICT6,不可装
无线电台,宽 380mm×高 600mm
×深 210mm。
防爆箱,防爆等级 dIICT6,可装无
线电台,
宽 600mm×高 600mm×深
210mm。
Page 36

32 SuperE 系列 RTU 选型指南
3.3 通讯及手抄器
类别 型号 功 能 备注
220~240MHz 全数字点对多点电台,
电
台
MDS2710
MDS4710
MDS24810
MDS2720
EL705
(OEM)
模拟电台
(日精)
5W,内置 9600bps Modem,含电源、天
线、馈线。
380~512MHz 全数字点对多点电台,
5W,内置 9600bps Modem,含电源、天
线、馈线。
2.4GHZ 扩频点对多点电台,1W,传
输速率最高 19.2bps,含电源、天线、
馈线。
双机热备主站电台,包括 2 个 2710A
电台,2 个电源,及自动切换控制板.
220~240MHz 全数字点对多点电台,
5W,内置 9600bps Modem,含电源、天
线、馈线。
电台,230 MHZ、350 MHZ、410 MHZ、
450MHZ 可选,5W,内嵌式结构,含
1200bps 数传 MODEM。
进口
进口
220-240 MHz,5-25W 可调模拟电台,64
GM950i
信道,摩托罗拉电台, 传输速率
1200bps。
MDTU
提供 RS232 接口,外置式/GPRS
(H7112C)
DIP 带状电缆接口
GPRS
GSM 900/1800/1900 系统频段(classB)
MA8-6
Rs232 接口
手
抄
器
SuperE-E2
26
2×16 字符显示,可读取 RTU 内任意
数据,
带显示组态程序。
Page 37

SuperE 系列 RTU 选型指南 33
北 京 安 控 科 技 发 展 有 限 公 司
地址:北京市海淀区上地四街一号(100085)
服务热线:010-62973388 62971668
传真:010-62973560
