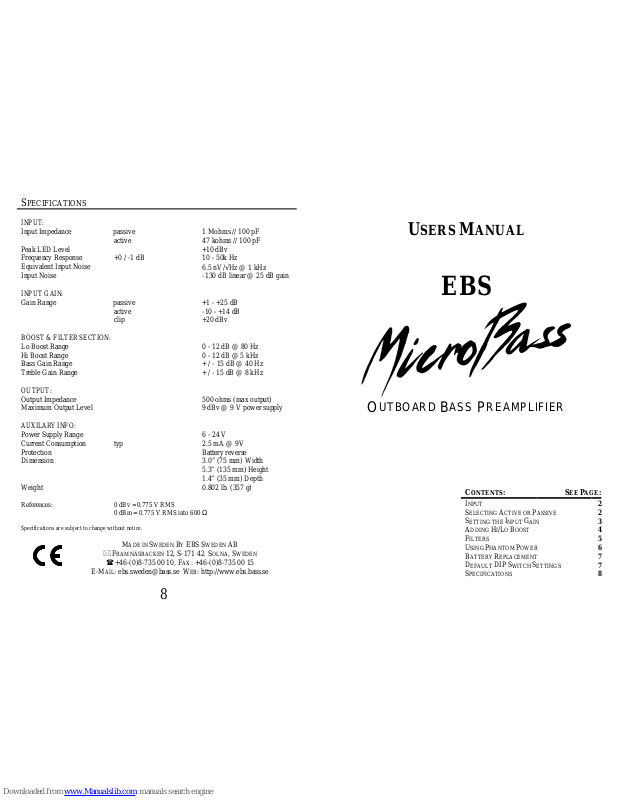

EBS MicroBass User Manual

S

PECIFICATIONS

8

INPUT:

Input Impedance passive 1 Mohms // 100 pF

active 47 kohms // 100 pF
Peak LED Level +10 dBv
Frequency Response +0 / -1 dB 10 - 50k Hz
Equivalent Input Noise

6.5 nV/√Hz @ 1 kHz

Input Noise -130 dB linear @ 25 dB gain

INPUT GAIN:

Gain Range passive +1 - +25 dB

active -10 - +14 dB

clip +20 dBv

BOOST & FILTER SECTION:

Lo Boost Range 0 - 12 dB @ 80 Hz
Hi Boost Range 0 - 12 dB @ 5 kHz
Bass Gain Range + / - 15 dB @ 40 Hz
Treble Gain Range + / - 15 dB @ 8 kHz

OUTPUT:

Output Impedance 500 ohms (max output)
Maximum Output Level 9 dBv @ 9 V power supply

AUXILARY INFO:

Power Supply Range 6 - 24 V
Current Consumption typ 2.5 mA @ 9V
Protection Battery reverse
Dimension 3.0” (75 mm) Width

5.3” (135 mm) Height

1.4” (35 mm) Depth

Weight 0.802 lb. (357 g)

References: 0 dBv = 0.775 V RMS

0 dBm = 0.775 V RMS into 600

Ω

Specifications are subject to change without notice.

M

ADE IN SWEDEN BY

EBS S

WEDEN

AB



FRAMNÄSBACKEN

12, S-171 42 S

OLNA

, S

WEDEN



[phone], F

AX

: [phone]

E-M

AIL

: [e-mail] WEB: http://www.ebs.bass.se

U

SERS MANUAL

EBS

O

UTBOARD BASS PREAMPLIFIER

C

ONTENTS

:S

EE PAGE

:

I

NPUT

2

S

ELECTING ACTIVE OR PASSIVE

2

S

ETTING THE INPUT GAIN

3

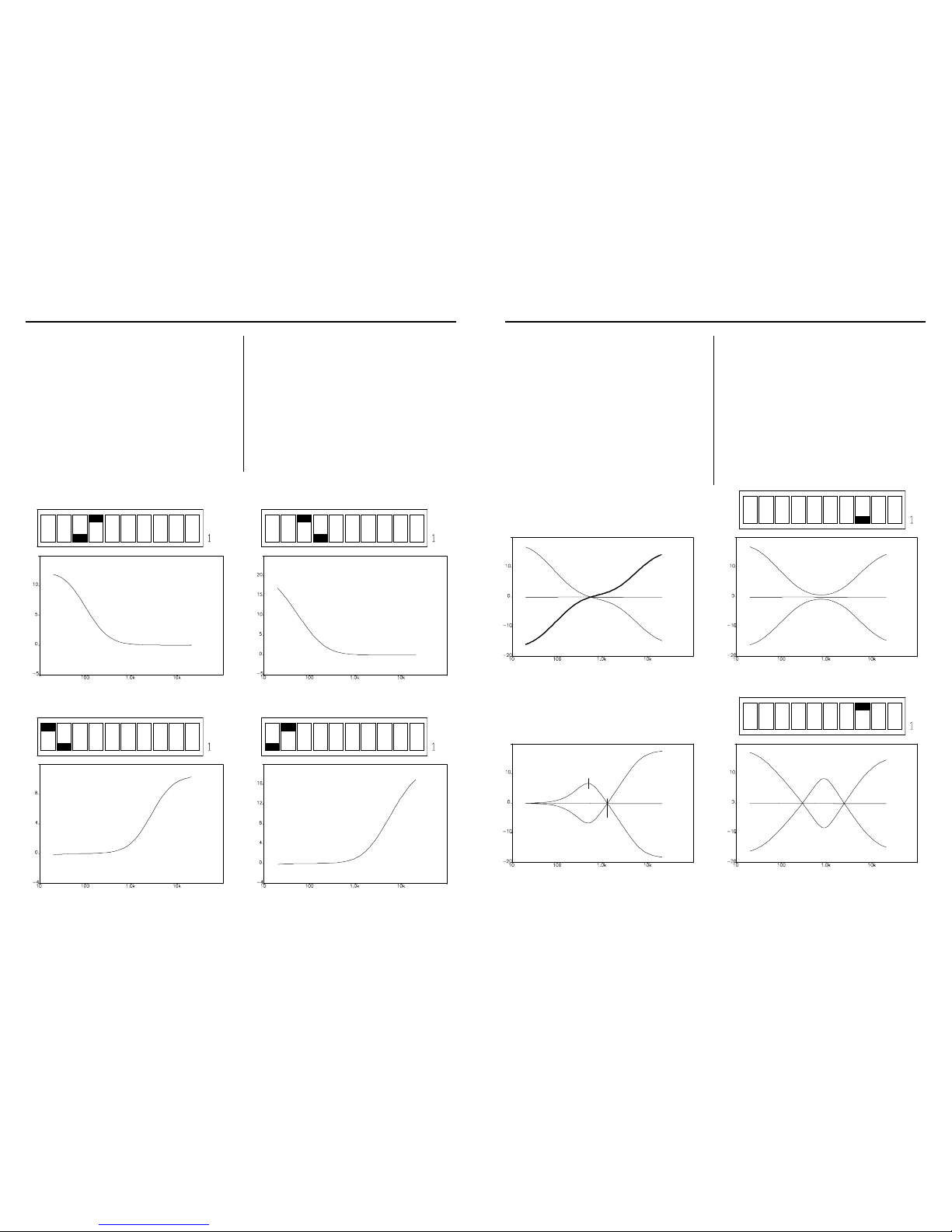

A

DDING HI/LO BOOST

4

F

ILTERS

5

U

SING PHANTOM POWER

6

B

ATTERY REPLACEMENT

7

D

EFAULT

DIP S

WITCH SETTINGS

7

S

PECIFICATIONS

8

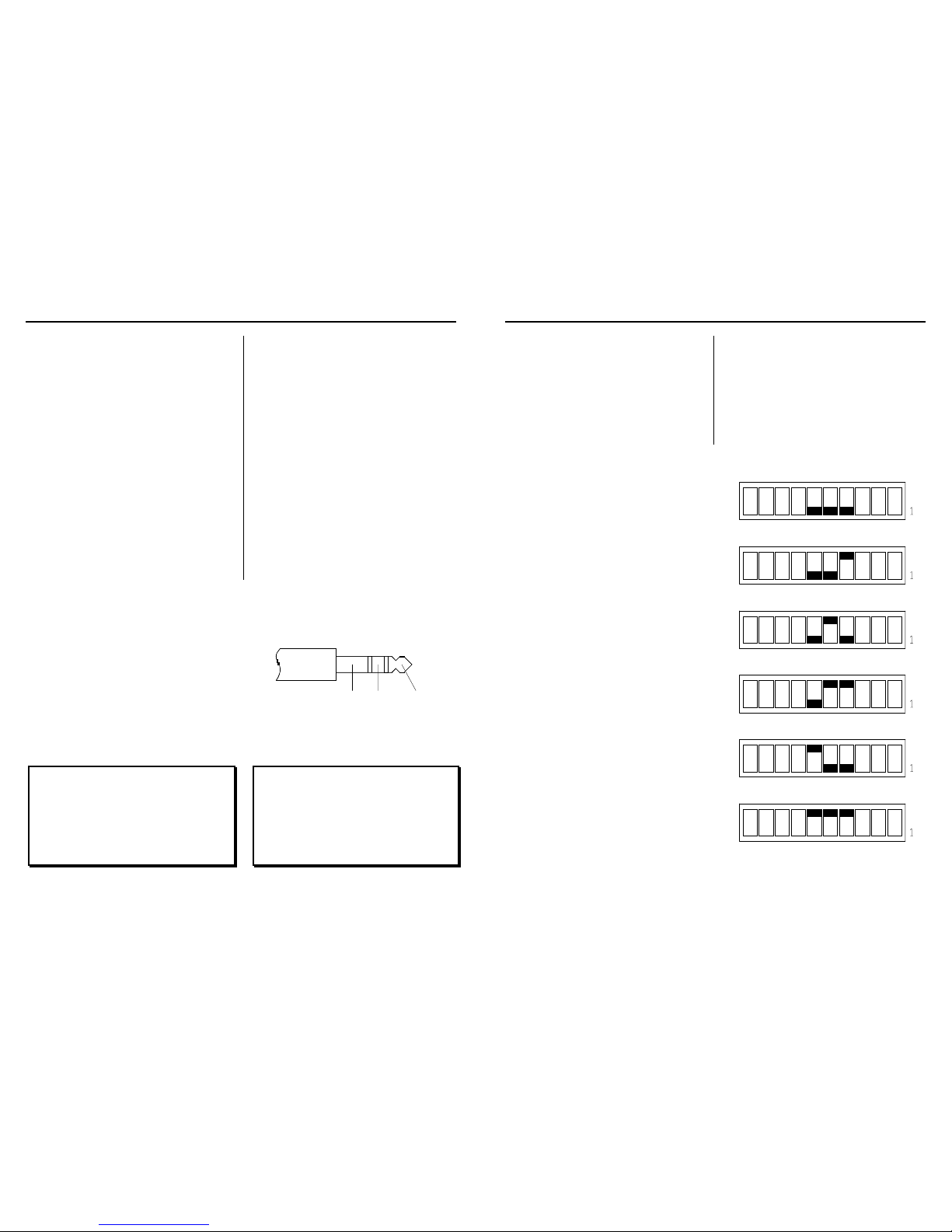

I

NPUT

• S

ELECTING ACTIVE OR PASSIVE

B

ATTERY REPLACEMENT

27

A very low noise, high impedance in­strument input. The input jack also
switches the internal battery power on and
off.

WARNING!

Be sure to keep the output
volume down when plugging in and out
the jack.

En lågbrusig högimpediv instrument­ingång. In gån gsjacket kopplar även på den
interna batterimatningen.

VARNING!

Var säker på att hålla nere
utgångsvolymen när du kopplar in och ur
ingångsjacket.

SELECTING ACTIVE OR PASSIVE

The 10-pole piano switch offers the pos­sibility to adjust the input impedance and
sensitivity of the EBS-MicroBass accord­ing to the instrument being used. The set­ting is very important to achieve maximum
operation from the unit.

Den 10-poliga pian o-omkopplaren erbju­der möjligheten att ställa in ingångs­impedansen och känsligheten för EBS­MicroBass beroende på typ av instrument
inkopplat. Denna inställning är mycket
viktig för att enheten skall fungera korrekt.

PASSIVE INSTRUMENT

Use this setting if have a passive instru­ment with high output impedance or sim­ply low signal level. This is the factory
setting.

Använd denna inställning om du har ett
passivt instrument med hög utgångs­impedans eller låg utsignal. Denna är
fabriksinställningen.

ACTIVE INSTRUMENT

Use this setting if you have an active in­strument and/or high output signal
strength.

Använd denna inställning om du har ett
aktivt instrument och/eller hög utsignal.

Battery replacement is achieved in the
following way:

•

Unscrew carefully the four M3 bolts
located at the bottom plate.

•

Remove the clip and the bottom plate.

•

Replace the old battery with a new one.

•

Carefully put the bottom plate and the
clip to their correct position.

•

Put back the four bolt and fasten them
with moderate tension.

Be sure to use an appropriate screwdriver
to not damage the bolts or other parts on
the EBS-MicroBass.

If you are unsure how to replace the
battery, please consult your nearest music
dealer for correct procedure.
Battery life is approximately 200 hours of
operation, i.e. more than 7 weeks using the
unit 4 hours every day.

Så här går du tillväga när du skall byta
batteri:

•

Skruva försiktigt bort de fyra M3
skruvarna på underdelen.

•

Ta bort clipset och underdelen

•

Ersätt det gamla batteriet med ett nytt.

•

Sätt försiktigt tillbaks bottendelen och
clipset på deras rätta ställe.

•

Sätt tillbaks de fyra skruvarna och
skruva dem lagom hårt.

Var säker på att använda rät typ av
skruvmejsel för att inte skada skruvarna
eller andra delar på EBS-MicroBass.

Om du är osäker på hur du skall byta
batteri, rådgör med din närmaste
musikhandlare för rätt tillvägagångssätt.
Batterilivslängden är ungefär 200 timmars
drift, dvs mer än 7 veckors användning 4
timmar per dag.

DEFAULT DIP SWITCH SETTINGS
