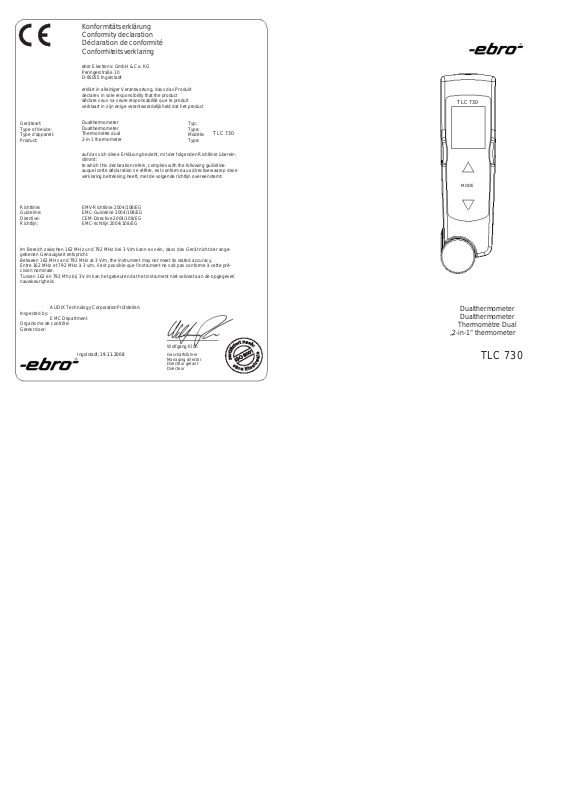

ebro TLC 730 User guide [ml]

Konformitätserklärung
Conformity declaration
Déclaration de conformité
Conformiteitsverklaring

ebro Electronic GmbH & Co. KG

Peringerstraße 10

D-85055 Ingolstadt
erklärt in alleiniger Verantwortung, dass das Produkt

declares in sole responsibility that the product

déclare sous sa seule responsabilité que le produit

verklaart in zijn enige verantwoordelijkheid dat het pr od uc t

TLC 730

Geräteart:

Type of device:

Type d‘appareil:

Product:

Richtlinie:

Guideline:

Directive:

Richtlijn:

Im Bereich zwischen 162 MHz und 792 MHz bei 3 V/m kann es sein, dass das Gerät nicht der ange-

gebenen Genauigkeit entspricht.

Between 162 MHz and 792 MHz at 3 V/m, the instrument may not meet its stated accuracy.

Entre 162 MHz et 792 MHz à 3 v/m, il est possible que l’instrument ne soit pas conforme à cette pré-

cision nominale.

Tussen 162 en 792 Mhz bij 3 V/m kan het gebeuren dat het instrument niet voldoet aan de opgegeven

nauwkeurigheid.

AUDIX Technology CorporationPrüfstellen:

Inspected by:

EMC Department

Organisme de contrôle:

Getest door:

Dualthermometer

Dualthermometer

Thermomètre dual

2-in-1 thermometer

auf das sich diese Erklärung bezieht, mit der folgenden Richtlinie überein­stimmt:

to which this declaration refers, complies with the following guideline:

auquel cette déclaration se réfère, est conforme aux directivewaarop deze

verklaring betrekking heeft, met de volgende richtlijn overeenstemt:

EMV-Richtlinie 2004/108/EG

EMC-Guideline 2004/108/EG

CEM-Directive 2004/108/EG

EMC-richtlijn 2004/108/EG

Ingolstadt, 19.11.2008

Typ:

Type:

Modèle:

Type:

Wolfgang Klün

Geschäftsführer

Managing director

Directeur gérant

Directeur

TLC 730

MODE

Dualthermometer

Dualthermometer
Thermomètre Dual

„2-in-1“ thermometer

TLC 730

Deutsch

r

A

A

A

y

Lieber Kunde,

wi

gratulieren Ihnen zum Erwerb eines

ebro Produkts.
Wir hoffen, dass Sie den Nutzen dieses

Produkts lange genießen können und
das es Ihnen bei Ihrer Arbeit hilft.

Bitte nehmen Sie sich die Zeit die Bedie­nungsanleitung sorgfältig zu lesen und
machen Sie sich mit dem Gerät vertraut,
bevor Sie es verwenden.

English

Dear customer,

Congratulations on the purchase of an
ebro product.

We hope than you can make use of this
product for a long time and that it helps

you with your work.

Information that are useful and impor­tant for understanding the function are
highlighted in the instructions text.

Notizen/Notes/Note/Notities

Normen:

Dieses Produkt erfüllt laut
Konformitätsbescheinigung das
EMVG.
Das Produkt TLC 730 erfüllt die Richtlinien
gemäß Norm EN 13485.

Eignung:
S (Lagerung), T (Transport)

Umgebung:

/C (Lebensmittellager - und Verteileinrich­tung);
E (Transportable Thermometer)

Genauigkeitsklasse:
0,5, zur Messung der Produktinnentempe­ratur.

Messbereich:

-50 ... +350°C

Bitte beachten Sie, dass bei diesem Gerät nach EN

13485 eine regelmäßige Überprüfung gemäß EN

13486 (jährlich) durchgeführt werden muss.

2

Standards:

The conformity certificate con
firms that this product fulfills CE
guidelines.
The product TLC 730 fulfills the guidelines
in accordance with EN 13485.

Suitability:
S (Storage), T (Transport)

Location:

/C (Food storage and distribution sy­stems);
E (transportable thermometer)

ccurac

classification:

0.5, for measurement of the internal product
temperature.

Measurement range:

-50 ... +350°C

In accordance with EN 13485, this device is subject
to regular (yearly) inspections as per EN 13486.

© Copyright by ebro Electronic GmbH & Co. KG

Notizen/Notes/Note/Notities

A

A

A

Français

Cher client,
Nous vous remercions d’avoir acquis un

produit ebro.
Nous espérons que vous pourrez profiter

longtemps de ce produit et qu’il vous

aidera dans votre travail.

Les informations utiles et importantes

pour la compréhension du fonctionne­ment de l’instrument sont repérées par

une bordure à gauche du texte.

Nederlands

Geachte klant,
Wij feliciteren u met de aanschaf van dit

ebro-product.
Wij hopen dat u er lang gebruik van zult

maken en dat het u helpt bij uw werk.
Neemt u a.u.b. even de tijd om deze

gebruiksaanwijzing door te nemen en

maakt u zich ermee vertrouwd voordat

u het instrument gaat gebruiken.

Normes :

Le certificat de la conformité
confirme que ce produit suit les

directives de CE.
Ce produit TLC 730 répond aux directives

selon la norme EN 13485.

ptitude:

S (Stockage), T (Transport)

Environnement:

/C (Entreposage et distribution)

E (transportable thermométre)

Classe d’exactitude:
0,5, pour la mesure de la température interne
des produits.

Plage de mesures:

-50 ... +350°C

Veuillez prendre garde que cet appareil doit être sou-

mis d’après la norme EN 13485 à un contrôle régulier

(annuel) conformément à la norme EN 13486.

1340-5730 07/14/09

Normen:

De conformiteitsverklaring
bevestigt dat dit product vol

Het product TLC 730 voldoet aan de richtlijn
overeenkomstig de norm EN 13485.

Geschikt voor o.a.:
(S) opslag, T (transport)

Omgeving:

tiemagazijn)

E (transportable thermometer)

Nauwkeurigheidsklasse:

0.5, voor meting van de product(kern)tem-

peratuur
Meetbereik:

-50 ... 350°C

Overeenkomstig EN 13485, is dit apparaat on­derworpen aan regelmatige (jaarlijkse) inspecties
zoals per EN 13486.

do et aan de CE richtlijnen.

/C (voedingsmiddelenopslag en -distribu-

3

Deutsch English Français

A

Nederlands

Inhaltsverzeichnis

Überblick ........................................... 6

Sicherheitshinweise ......................... 8

Warnung vor Laserlicht ........................... 8

Vorsichtsmaßnahmen..................... ....... 10

Messvorgang ................................. 12

Messen mit dem Einstechfühler ............ 12

Messen mit Infrarot-Sensor und Laserzei-

gern ....................................................... 14

Höchster bzw. niedrigster Messwert ............. 14

Permanente Messung und Anzeige ............... 16

Maßeinheit ändern ......................................... 16

Hi and Low Alarm .............................................16

Infrarot-Abstrahlung verschiedener

Materialien ...................................... 18

Tabelle einiger bekannter Emissionsgrade 22

Tipps für eine präzise Infrarot-Mes-

sung ................................................. 24

Oberflächentemperaturen von unverpack-

ten Lebensmitteln.................................. 26

Messen von Flüssigkeiten ................... .. 28

Messen von Lebensmitteln unter Kühlbe-

dingungen ............................................. 28

Messen von Lebensmitteln in Verkaufsein-

richtungen ............................................. 30

Wareneingangskontrolle ........................ 32

Was tun, wenn ................................ 34

Batterie ............................................ 38

nzeige .................... ............................. 38

Batterie tauschen .................................. 38

Reinigung und Pflege ..................... 38

Linse reinigen ..................... ................... 40

Gehäuse reinigen .................................. 40

Kalibrierservice ............................... 42

Entsorgung...................................... 42

Technische Daten ........................... 44

Table of Contents

Overview............................................ 4

Safety Instructions ........................... 6

Warning concerning laser beams............ 6

Safety measures ..................................... 8

Measuring procedure .................... 10

Measuring with the contact probe ........ 10

Measuring with infrared sensor

and laser pointers.................................. 12

Highest or lowest measurement .................... 12

Permanent measurement and display ........... 14

Changing units of measurement .................... 14

High and low alarm ..........................................14

Infrared radiation of different

materials.......................................... 16

Table of certain known emissivities ....... 20

Tips for a precise infrared

measurement .................................. 22

Surface temp eratures of

unpackaged foodstuffs ......................... 24

Measuring liquids .................................. 26

Measuring foodstuffs under

cool conditions ...................................... 26

Measuring foodstuffs at points

of sale ..................... ........................... .... 30

Incoming goods control ........................ 32

What to do if.... ................................ 34

Battery ............................................. 38

Display ............................................... ... 38

Replacing the battery ............................ 38

Cleaning and maintenance ............ 40

Cleaning the lens................................... 40

Cleaning the housing ............................ 40

Calibration service ......................... 42

Disposal ........................................... 42

Technical Data ................................ 44

Caractéristiques techniques

Plage de mesure
Précision

Infrarouge :

Sonde de contact : ± 0,5 °C dans une plage de mesure

de -18,0 à +60 °C;
± 0,8 °C dans une plage de mesure

de +60,1 à +119,9 °C;

sinon ±1,0 °C ou 1 %

(la valeur la plus élevée s’applique);

Fréquence de
mesure

Résolution
Facteur d’émission Réglable de 0,10 (10E) à

1 (100E)
Pile
Durée de vie

de la pile

Optique
Laser

Longueur d’onde
Température de service
Température de stockage -40 à +70 °C
Dimensions

Poids
Classe de protection

En supplément :

-50 à +350 °C

-50 °C ... -30,1 °C ±4.0 °C

-30 °C ... -18,1 °C ±2,5 °C

-18 °C ... -0,1 °C ±1,5 °C

0 °C ... +64,9 °C ±1,0 °C

65 °C ... +350 °C ±2,0 °C ou 2 %

(la valeur la plus élevée s’applique)

Infrarouge : 0,7 s
Sonde de contact : 1 s

0,1 °C

2 x AAA
env. 15 h en utilisation continue

(l’appareil s’éteint automati­quement après 15 s)

8:1
laser double pour indiquer

la surface à mesurer, désactivable

8.. 14 µm

-25 °C à +50 °C

(hauteur x largeur x épaisseur)
165 x 45,4 x 19,7 mm

97 grammes, piles incluses

IP55

- contrôle visuel de l’état de charge

des piles

- piles remplaçables

- fonction de maintien de la valeur
de mesure

- aiguille de sonde rétractable

Technische gegevens

meetbereik
nauwkeurigheid
infrarood:

contact:

meetsnelheid
resolutie

emissiefactor
batterij

levensduur batterij ± 15 uur bij continugebruik, auto
matische uitschakeling na 15 sec

optiek

laser

omgevingstemperatuur

opslagtemperatuur
afmetingen
gewicht
beschermklasse

overige eigenschappen

-50˚…350˚C

-50°C ... -30.1°C ±4.0°C

-30°C ... -18.1°C ±2.5°C

-18°C ... -0.1°C ±1.5°C

0°C ... +64.9°C ±1.0°C

65°C ... +350°C ±2.0°C or 2%

(grootste waarde geldt)

±0,5˚C van -18˚…60˚C;
±0,8˚C van 60,1˚…119,9˚C;
voor het overige meetbereik

±1,0˚C of 1% (de grootste waarde

geldt);

infrarood: 0,7 sec.
contact: 1 sec.
0,1˚C
instelbaar van 010 (10 E) …1(100 E)
2x AAA, verwisselbaar

8:1
tweevoudige laseraanwijzing, uit

schakelbaar

165 x 45,4 x 19,7 mm (l x b x h)
97 gram incl.batterij
IP55

-25˚…50˚C

-40…70˚C

veilige inklapbare
insteekvoeler, uitwis
selbare batterij,

batterij-indicatie,

HOLD-functie

4

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

45

Deutsch English Français

A

Nederlands

Technische Daten

Messbereich
Genauigkeit
Infrarot:

Kontakt-Fühler: Contact probe:

Messtakt
Auflösung

Emissionsgrad
Batterie

Batterielebenszeit ca. 15h bei Dauergebrauch

(automatische Abschaltung nach

15 Sek)
Optik

Laser
Wellenlänge

Arbeitstemperatur -25°C bis +50°C Working temperature -25°C to +50°C
Lagertemperatur
Abmessungen

Gewicht
Schutzklasse

ausserdem:

-50 bis +350°C

-50°C ... -30,1°C ±4.0°C

-30°C ... -18,1°C ±2.5°C

-18°C ... -0.1°C ±1.5°C

0°C ... +64.9°C ±1.0°C

65°C ... +350°C ±2.0°C oder 2%

(der größere Wert gilt)

± 0,5 °C in einem Messbereich

von -18,0 bis +60°C;

± 0,8 °C in einem Messbereich

von +60,1 bis +119,9°C;

sonst ±1,0°C oder 1%

(der größere Wert gilt);

Infrarot: 0.7 sek.

Kontakt-Fühler: 1 sek.
0,1°C
einstellbar von 0,10 (10E) bis

1 (100E)
2 x AAA

8:1
Zweifach Laser zum Anzeigen der

Messfläche, abschaltbar

8.. 14 µm

-40 bis +70°C
LxBxT
165 x 45,4 x 19,7 mm
97 Gramm einschließlich Batterie
IP55

- visuelle Batteriezustandsüber-

wachung

- austauschbare Batterie

- Haltefunktion für den Messwert

- klappbare Fühlernadel

Technical Data

Measuring range
Accuracy
Infrared:

Measuring cycle

Resolution
Emissivity

Battery

Battery life

Optics
Laser

Wavelength

Storage temperature -40 to +70°C

Dimensions

Weight
Protection class

Also:

-50° to +350°C

-50°C ... -30.1°C ±4.0°C

-30°C ... -18.1°C ±2.5°C

-18°C ... -0.1°C ±1.5°C

0°C ... +64.9°C ±1.0°C

65°C ... +350°C ±2.0°C or 2%

(the larger value applies)

± 0.5 °C in a measuring range
of -18.0 to +60°C;

± 0.8 °C in a measuring range

of +60.1 to +119.9°C;

otherwise ±1.0°C or 1 %

(whichever is greater);

Infrared: 0.7 sec.
Contact probe: 1 sec.

0.1°C

adjustable range from 0.10 (10E)
to 1 (100E)

2 x AAA

approx. 15 h when used
continuously (automatic
switching off after 15 sec)

8:1
Dual laser for showing measuring

surface, can be disabled

8.. 14 µm
LxWxD

165 x 45.4 x 19.7 mm
97 g, including battery
IP55

- visual battery level indicator

- replaceable battery

- store function for measurement

- fold-in feeler needle

Sommaire

Présentation générale ...................... 5

Consignes de sécurité ..................... 7

Mise en garde relative au

faisceau laser ...................................... 7

Mesures de précaution ........................... 9

Inhoudsopgave

Beschrijving ...................................... 5

Veiligheidsaanwijzingen ................... 7

gevaar voor verwonding.......................... 7

gevaar voor verbranding ......................... 7

waarschuwing voor laserlicht .................. 9

veiligheidsmaatregelen............................ 9

Mesures .......................................... 11

Mesure à l’aide de la sonde à piquer ...... 11

Mesure à l’aide de la sonde à

infrarouge et des indicateurs laser ........ 13

Valeur de mesure la plus élevée ou la plus basse. 13

Mesure permanente et affichage ...................... 15

Modification de l’unité de mesure..................... 15

Hi and Low Alarm (alarme haute et basse) ......... 15

Rayonnement infrarouge de

différents matériaux ....................... 17

Tableau de quelques facteurs d’émission

connus .......................... ........................ 21

Conseils pour une mesure

infrarouge précise .......................... 23

Températures de surface des aliments

non emballés .......................... ............... 25

Mesure des produits liquides ................ 27

Mesure des aliments dans des conditions

de réfrigération ...................................... 27

Mesure des aliments dans les installations

dédiées à la vente ............................. .... 29

Contrôle à l’arrivée des marchandises .... 31

Que faire, quand ... ......................... 33

Piles ................................................. 37

ffichage ............................................... 37

Remplacement des piles....................... 37

Nettoyage et entretien ................... 39

Nettoyage de la lentille .......................... 39

Nettoyage du boîtier.................. ............ 39

Service d’étalonnage ..................... 41

Mise au rebut .................................. 41

Caractéristiques techniques ......... 43

Bediening ........................................ 11

meten met insteekvoeler ................. ...... 11

meten met infrarood en laseraanwijzer . 13

hoogste resp. laagste waarde........................ 13

continu meten en aanwijzen .......................... 15

wijzigen meeteenheid (˚C/˚F) .......................... 15

hoog en laag alarm ........................................ 15

Infraroodreflectie van verschillende

materialen ....................................... 17

emissiefactortabel ................... .............. 21

Tips voor nauwkeurige IR-meting 23

oppervlaktetemperatuur van onverpakte

levensmiddelen ......................... ............ 25

meten van vloeistoffen ................ .......... 27

meten van levensmiddelen onder koeling.

....................................................... 27

meten van levensmiddelen in een koelmeu-

bel .................................................. ..... 29

ingangscontrole............. ........................ 31

Wat te doen als ............................... 33

Batterij ............................................. 37

aanwijzingen.................... ...................... 37

plaatsen van de batterijbatterij vervangen

....................................................... 37

Reiniging en verzorging ................. 39

reinigen van de lens .............................. 39

reinigen behuizing .................... ............. 39

Kalibreer- of ijkservice ................... 41

Milieubewust ontdoen.................... 41

Technische specificaties................ 43

44

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

5

Deutsch English Français

Nederlands

Überblick

Das TLC 730 ist sowohl ein Infrarot- als
auch ein Kontaktthermometer. Sie kön­nen zu jeder Zeit zwischen diesen beiden
Messarten wählen. Bei der Verwendung
als Infrarotthermometer helfen zwei inte­grierte Laserzeiger (Laserpointer), auf die
gewünschte Messfläche zu zielen.

Das TLC 730 ist für Mess- und Kon- The TLC 730 is suited for measuring

trollaufgaben in Industrie, Handel und and testing tasks in industry, commerce
and trade.Handwerk geeignet.
211

8
7

Œ........zwei Laserpointer

........Infrarot-Linse

........Infrarotmessung auslösen

........Modus-Taste

........Kontaktmessung auslösen

‘........Einstechfühler,6

ein-/ausklapbar

’........Anzeige Kontaktmessung

“........Anzeige Infrarotmessung

Overview

The TLC 730 is both an infrared as well
as contact thermometer. You can choose

between these two measuring methods
at any time. When using the thermo­meter in infrared mode, there are two
integrated laser pointers to help target
the desired measuring surface.

TLC 730

3

MODE

4
5

Œ........Two laser pointers

........Infrared lens

........Infrared measurement

........Mode button

........Contact measurement

‘........Contact probe,

fold in/out

’........Contact measurement

display

“........Infrared measurement

display

Service d’étalonnage

L’appareil présente un haut niveau de
précision de mesure. Pour continuer
d’en bénéficier, nous vous recomman­dons de faire étalonner l’appareil tous
les ans. Pour ce faire, nous offrons un

service d’étalonnage à nos clients.

Si vous souhaitez profiter de cette

offre, veuillez remplir la fiche de
service ci-jointe et l’envoyer à ebro
Electronic (adresse au verso de cette
notice), ou la faxer au : +49 841

95478-80.

Nous rappellerons votre appareil tous les

ans pour procéder à son étalonnage et
vous le renverrons dans un délai d’une

semaine.

Mise au rebut

Lorsque votre appareil sera hors d’usa­ge, il vous faudra l’éliminer selon la
réglementation en vigueur et de manière

écologique.

Ne jamais jeter l’appareil avec les
ordures ménagères ; le renvoyer au
fabricant.

Jeter les piles dans la poubelle de tri
sélectif prévue à cet effet.

Kalibratie- of ijkservice

Gebruik de servicekaart om het instru­ment aan te melden voor de jaarlijkse

ijkservice.

Voor nauwkeurige en betrouwbare
metingen op termijn moet het instru-

ment jaarlijks worden gecontroleerd

en worden geijkt.

Milieubewust ontdoen

Stuur het instrument terug naar de le­verancier als het kapot of onbruikbaar

is. Lever de lege batterij op de daarvoor
bestemde plaats in. Nooit weggooien

met het huisvuil!

6

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

43

Deutsch English Français

Nederlands

Kalibrierservice

Das Gerät besitzt eine hohe Messge­nauigkeit. Um diese zu erhalten, sollten
Sie das Gerät jährlich kalibrieren lassen.
Dazu bieten wir einen Kalibrierservice
an.

Um diesen Service in Anspruch zu
nehmen, füllen Sie bitte die beiliegen­de Servicekarte aus und senden Sie
sie an ebro Electronic (Adresse auf
der Rückseite dieser Anleitung), Fax
[phone].

Im jährlichen Abstand rufen wir dann Ihr
Gerät zur Kalibrierung ab.

Innerhalb einer Woche erhalten Sie das
Gerät danach kalibriert zurück.

Entsorgung

Sollte das Gerät gebrauchsuntauglich
geworden sein, müssen sie es fach- und
umweltgerecht entsorgen.

Entsorgen Sie das Gerät keinesfalls
über den Hausmüll, sondern geben
Sie es an den Hersteller zurück.

Entsorgen Sie die Batterie an den
dafür vorgesehen Sammelstellen.

Calibration Service

The device has a high accuracy of
measurement. To ensure it continues to

work to this high standard, it should be
calibrated annually. For this reason, we
offer a calibration service.

To take advantage of this service,
please complete the accompany-

ing service card and send it to ebro
Electronic (address on the reverse
of these instructions), Fax +49 841
95478-80.

Every year we shall then recall your de­vice for calibration.

We shall return the fully calibrated device
to you within one week.

Disposal

If the device becomes no longer fit for
purpose, it must be disposed of in a suit­able, environmentally-friendly manner.

Do not, under any circumstances,
simply dispose of it in domestic

garbage. You must return it to the
manufacturer.

Dispose of the battery at the appropri­ate recycling point.

Présentation générale

Le TLC 730 est un thermomètre à la fois
à infrarouge et de contact. Vous pouvez
choisir à tout moment l’un ou l’autre
mode de mesure. Lors de l’utilisation du
thermomètre en mode infrarouge, deux
indicateurs laser incorporés (pointeurs
laser) facilitent la visée de la surface de

mesure souhaitée.
De thermometer is zeer geschikt voor metin-

Le TLC 730 convient aux tâches de gen in de voedingssector, handel, transport,

mesure et de contrôle dans l’industrie, industrie, laboratorium etc.
21le commerce et l’artisanat.1

8
7

........Deux pointeurs laser

........Lentille infrarouge

........Mesure infrarouge

........Touche Mode

........Mesure de contact

........Sonde à piquer

rétractable

........Affichage de la mesure

de contact

6

Beschrijving

De TLC 730 is een “2-in-1” thermometer. Het
is geschikt voor normale insteekmeting én

voor contactloze infraroodmeting. Daarvoor
zijn twee geïntegreerde laseraan¬wijzers
(laser pointers) ingebouwd voor het richten
op het gewenste meetvlak. Wisselen tussen

beide meetmethoden is altijd mogelijk.

TLC 730

3

MODE

4
5

Œ........twee laser pointers

........infraroodlens

........infraroodmeting starten

........modustoets

........insteekmeting starten

‘........insteekvoeler, inklapbaar

’........display insteekmeting

“........display infraroodmeting

........Affichage de la mesure

infrarouge

42

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

7

Deutsch English Français

r

A

r

A

r

Nederlands

Sicherheitshinweise

STOP

Verletzungsgefahr!
Bei ausgeklappter Fühlernadel besteht

Verletzungsgefah

Kinder.
Verbrennungsgefahr!

Nach dem Messen hoher Temperaturen
kann die Fühlernadel noch einige Zeit
heiß sein.

Vermeiden Sie ein Verdrehen des
Einstechfühlers oder gar das Drehen
des Einstechfühlers in die falsche
Richtung. Bei Überbeanspruchung
des Einstechfühlers kann es zum
Bruch kommen.

Betreiben Sie das Gerät nur innerhalb
der in den technischen Daten vorge­gebenen Parametern.

Setzen Sie das Gerät niemals Tempe­raturen > 50°C aus!

Warnung vor Laserlicht

Verletzungsgefah

Richten Sie den Laser nicht direkt oder
indirekt über reflektierende Oberflächen
auf die Augen.

insbesondere für

der Augen!

Safety Information

STOP

Risk of injury!

When the feeler needle is folded out,
there is a risk of injury, especially for
children.

You may burn yourself!

fte

measuring objects at high
temperatures, the feeler needle may
stay hot for some time.

void twisting the plunge feeler or

turning the plunge feeler in the wrong

direction. Placing too much stress on

the plunge feeler can cause it to break.

Operate the device only in compliance
with the parameters listed in the

technical data.

Never subject the device to tempera­tures > 50°C!

Warning concerning
laser beams

Risk of injury to eyes! Do not point the
laser directly at the eyes or indirectly

at the eyes by pointing at reflective

surfaces.

Insérer les piles en respectant la pola­rité indiquée par les symboles figurant

dans le compartiment à piles !

Refermer le compartiment à piles,
revisser la vis à la main uniquement (ne
pas forcer !) et protéger la vis à l’aide

du petit bouchon en caoutchouc.

Let op de polariteit!

plaats het deksel en rubberstopje

Nettoyage et entretien

Nettoyage de la lentille

Souffler les fines particules volan­tes avec de l’air comprimé propre.
Eliminer ensuite soigneusement les
impuretés résiduelles à l’aide d’un

pinceau doux.

Essuyer délicatement la surface à

l’aide d’un tampon d’ouate humide.
Utiliser uniquement de l’eau claire
pour humidifier le tampon d’ouate !

NE JAMAIS utiliser de solvants pour

nettoyer la lentille.

Nettoyage du boîtier

Nettoyer l’appareil à l’aide d’une solution
savonneuse et d’une éponge ou d’un
chiffon doux. L’éponge ou le chiffon doit
être humide mais pas gorgé(e) d’eau !

NE PAS plonger l’appareil dans
l’eau.

Ne JAMAIS utiliser de solvants, tels
que de l’acétone !

Reiniging en verzorging

Reinigen van de lens

Verwijder losse stofdeeltjes met een
lenskwastje of perslucht. Gebruik een

met water bevochtigd wattenstaafje

voor vastzitt e nd vuil.

Reinigen van de behuiz ing

Reinig de behuizing met een normale
zeepoplossing en een zachte doek.

Let op!

gebruik geen oplosmiddelen voor het
reinigen van de lens!

dompel het instrument nooit onder
water!

gebruik géén oplosmiddel zoals bijv.
aceton!

8

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

41

Deutsch

A

English

Français

Nederlands

chten Sie auf die richtige Polarität
der Batterien gemäß den Symbolen
im Batteriefach!

Schließen Sie das Batteriefach an­schließend wieder, drehen Sie die
Schraube lediglich handfest (keine
Gewalt anwenden!) und sichern Sie die
Schraube mit dem Gummistöpsel.

Reinigung und Pflege

Linse reinigen

Blasen Sie lose Teilchen mit reiner
Preßluft weg. Entfernen Sie zurück­bleibende Verunreinigungen dann
vorsichtig mit einem weichen Pinsel.

Wischen Sie die Oberfläche vorsichtig
mit einem feuchten (!) Wattebausch
ab. Der Wattebausch nur mit klarem
Wasser anfeuchten!

KEINE Lösungsmittel zur Reinigung
der Linse verwenden.

Gehäuse reinigen

Reinigen Sie das Gerät mit Seifenlösung
und Schwamm oder einem weichen
Tuch. Schwamm oder Tuch dürfen nur
feucht, aber nicht tropfnass sein!

Tauchen Sie das Gerät NICHT in das
Wasser ein.

KEINE Lösungsmittel wie beispiels­weise Aceton verwenden!

Ensure the correct polarity of the bat­teries as indicated by the symbols in

the battery compartment!

Close the battery compartment, turn
the screw just to the point it is tight

(do not force it!) and secure the screw
with the rubber plugs.

Cleaning and
Maintenance

Cleaning the lens

Blow loose particles out using clean
compressed air. Next carefully remove

any remaining contaminants using a
soft brush.

Carefully wipe the surface with a
damp (!) wad of cotton. Moisten the
wad of cotton only with pure water!

DO NOT USE ANY solvents to clean
the lens.

Cleaning the housing

Clean the device with a soapy solution
and sponge or using a soft towel. The

sponge or towel should only be moist
and not dripping wet!

Do NOT submerge the device in the
water.

DO NOT USE ANY solvents such as
acetone!

Consignes de sécurité

STOP

Veiligheidsaanwijzingen

STOP

Risque de blessure !
Il existe un risque de blessure, en parti-

culier pour les enfants, lorsque l’aiguille

de la sonde est sortie.

Risque de brûlure !
L’aiguille de sonde peut rester chaude

quelques temps après la mesure de

températures élevées.

Eviter de tordre la sonde à piquer ou

même de la faire tourner dans le mau­vais sens. Une contrainte excessive
sur la sonde à piquer peut la casser.

Utiliser l’appareil uniquement dans la

plage des paramètres définis dans les

caractéristiques techniques.

Ne jamais exposer l’appareil à des
températures > 50 °C !

Mise en garde relative au
faisceau laser

Risque de blessure oculaire ! Ne pas
diriger le laser directement ou indirecte­ment (via des surfaces réfléchissantes)

vers les yeux.

Gevaar voor verwonding
Bij uitgeklapte voeler bestaat er gevaar

voor verwonding, speciaal voor kinde-

ren.

Gevaar voor verbranding
Na het meten van een hoge temperatu-

ur kan de voeler nog geruime tijd heet

zijn!

- voorkom verdraaiing van de voeler­buis in de vatting

- door een te hoge mechanische be­lasting kan de voelerbuis verbuigen

of knikken

- gebruik het instrument alleen binnen
de gebruiksgrenzen

- stel het nooit bloot aan een omge­vingstemperatuur > 50˚C

Waarschuwing voor laser­licht

Richt de laser nooit direkt, of indirekt
via reflecterende oppervlakken, op de

ogen.

40

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

9

Deutsch English Français

r

Af

A

Vo

sichtsmaßnahmen

Safety Measures

Piles

Nederlands

Batterij

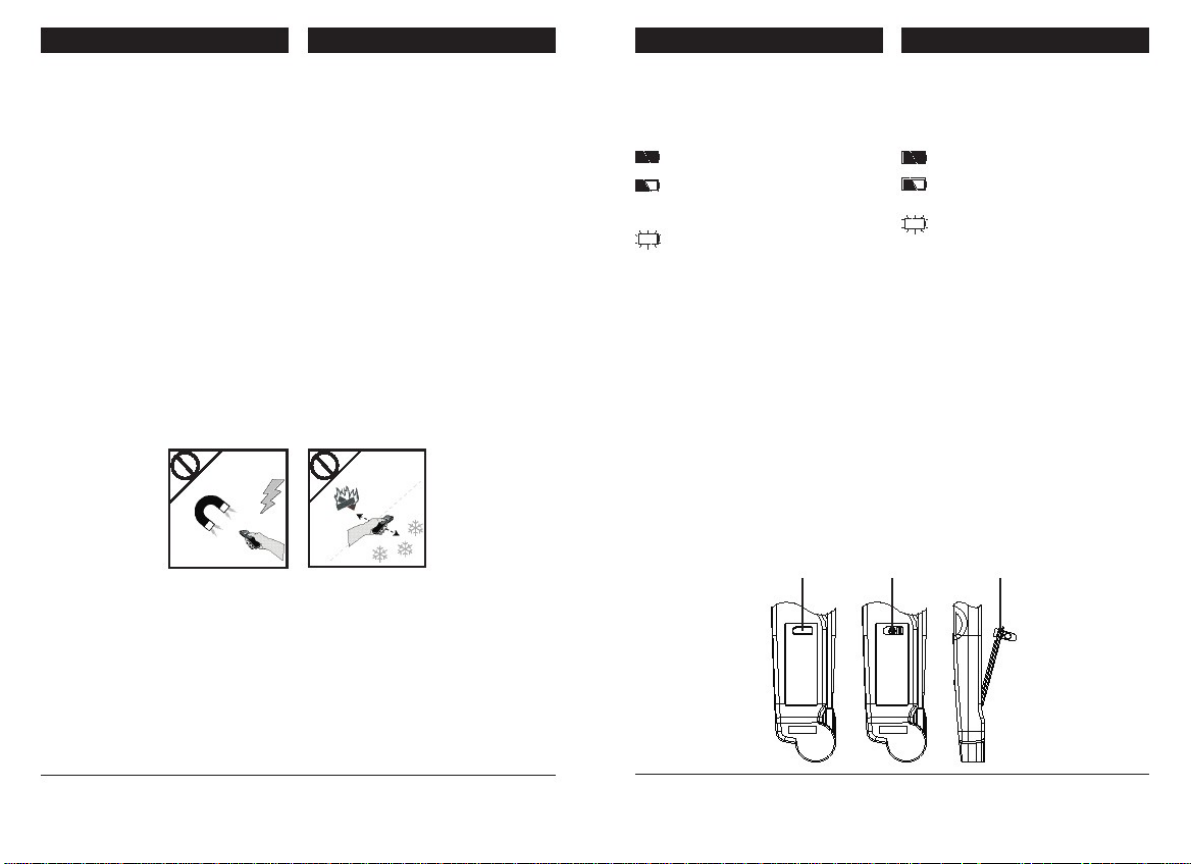

Schützen Sie das Infrarotmessgerät
TLC 730 vor folgenden Einflüssen:

Elektromagnetische Felder von
Elektroschweissgeräten und Induk­tionsheizgeräten
Statische Elektrizität
„Thermischer Schock“, verursacht

durch große oder plötzliche Tem­peraturänderungen – Gerät vor Ge­brauch 30 Minuten lang stabilisieren
lassen
Gerät nicht auf oder in der Nähe von

heißen oder sehr kalten Objekten
aufbewahren.

Protect the TLC 730 infrared
thermometer from the following:

Electromagnetic fields created
by electronic welding devices and

induction heating equipment.
Static electricity

“Thermal shock” caused by large

and sudden temperature changes;
always allow device to stabilize for

30 minutes before use.
Do not keep device near hot or very
cold objects.

fichage

Pile OK --> Mesure possible.
Tension de pile basse

--> Pile presque vide

--> Mesure possible.
Pile vide --> Mesure impossible.

anwijzingen

Batterij OK > meten mogelijk
Batterijspanning laag > batterij ver-

vangen > meten mogelijk
Batterij leeg > meten niet mogelijk

Remplacement des piles

Mettre l’appareil hors tension avant
de remplacer les piles !

Tirer sur le petit bouchon en caout­chouc (1) situé sur le couvercle du
compartiment à piles au dos du ther-

momètre.
Dévisser la vis (2) du compartiment à

pile à l’aide d’un tournevis approprié
et ôter le couvercle du compartiment

à piles (3).
Remplacer les deux piles AAA usées

par des neuves.

1 2

Plaatsen van de batterij

Let op! Schakel het instrument uit
voordat de batterij gewisseld wordt!

schuif het rubberstopje op het deksel
van het batterijvak weg

verwijder de schroef met een passen­de schroevendraaier

vervang beide knoopcellen door
nieuwe.

3

10

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

39

Deutsch English Français

A

Nederlands

Batterie

nzeige

Batterie OK --> Messung möglich.
Batteriespannung niedrig

--> Batterie bald ersetzen

--> Messung möglich.
Batterie leer

--> Messung nicht möglich.

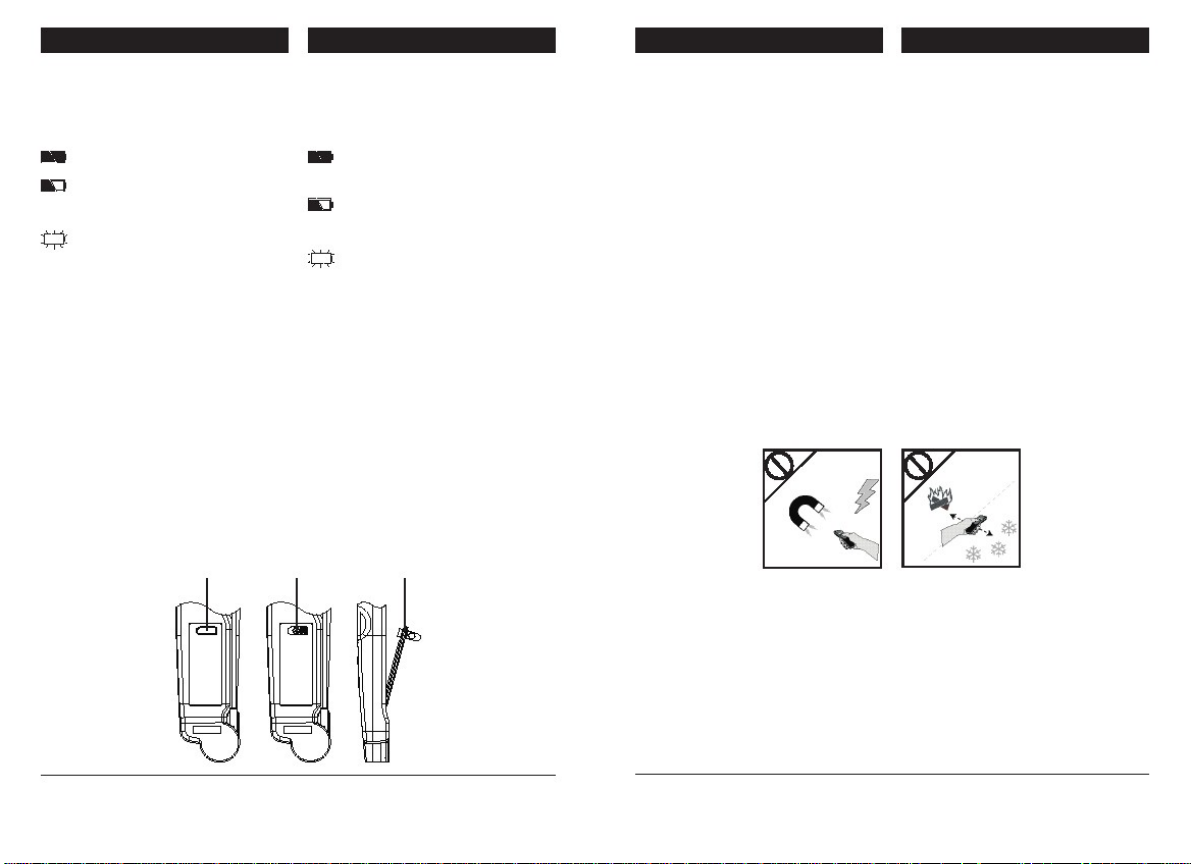

Batterie tauschen

Bevor Sie die Batterie tauschen,
schalten Sie das Gerät aus!

Ziehen Sie den Gummistöpsel (1) auf
dem Batteriefachdeckel auf der Rück­seite des Thermometers zur Seite.

Lösen Sie die Schraube (2) des Batte­riefachdeckels mit einem passenden
Schraubendreher und heben Sie den
Batteriefachdeckel (3) ab.

Tauschen Sie die beiden verbrauchten
Mignon-Zellen gegen frische aus.

1 2

Battery

Display

Battery OK

--> Measurement possible.
Battery voltage low

--> Replace battery soon

--> Measurement will be possible.
Battery dead

--> Measurement impossible.

Replacing the Battery

Before you replace the battery, switch
off the device!

Pull the rubber plugs (1) located on
the battery compartment cover to the

side. The compartment is found on

the back side of the thermometer.
Loosen the screw (2) of the battery

compartment cover using the proper

screw driver and remove the battery
compartment cover (3).

Replace the two spent AAA batteries
with new ones.

3

Mesures de précaution

Protéger l’appareil de mesure à
infrarouge TLC 730 des influences
suivantes :

Champs électromagnétiques émis

par des groupes de soudage et
des appareils de chauffage par

induction.

Electricité statique
« Chocs thermiques » provoqués par

des variations de température fortes
et soudaines, laisser l’appareil se
stabiliser pendant 30 minutes avant
utilisation.
Ne pas conserver l’appareil sur ni à
proximité d’objets très chauds ou

très froids.

Veiligheidsmaatregelen

Bescherm het instrument tegen de
volgende invloeden:

EMV (elektromagnetisch veld)
statische elektriciteit

grote temperatuurverschillen (ther­mische schok)

bewaar het niet op of bij zeer hete
of koude oppervlakken en voorwer­pen

38

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

11

Deutsch English Français

Nederlands

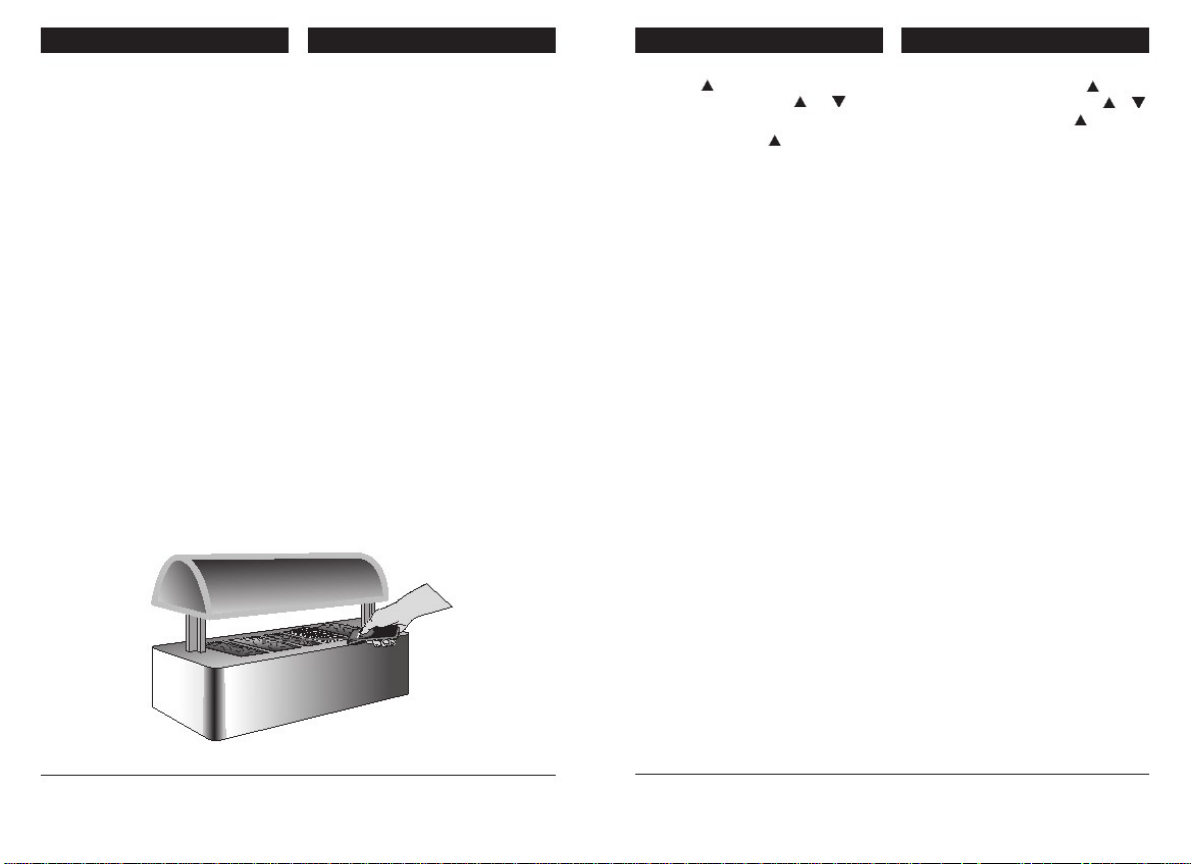

Messvorgang

Messen mit dem
Einstechfühler

Klappen Sie den Messfühler aus und
positionieren Sie die Fühler-Spitze
dort, wo Sie die Temperatur messen
wollen.

Drücken Sie ca. 1 Sek. lang die Taste
.

Warten Sie, bis sich die Temperatur
stabilisiert hat und lesen Sie dann den
Wert vom Display ab.

Die aktuelle Temperatur wird nun für ca.
vier Minuten laufend gemessen und auf
dem Display angezeigt.

Um den zuletzt gemessenen Wert auf
dem Display zu halten, drücken Sie
zweimal die Taste .

Nun erscheint im Display das Wort
“Hold“, und der zuletzt gemessene Wert
bleibt auf dem Display stehen. Nach ca.
15 Sekunden schaltet sich das Thermo­meter automatisch ab, um die Batterie
zu schonen.

Measuring Procedure

Measuring with the contact
probe

Unfold the measuring probe and
position the tip of the probe at the

spot where you would like to take the
measurement.

Press the
1 second:

Wait until the temperature has stabi­lized. The value will then appear on

the display.

The current temperature will now be
measured constantly for about four

minutes and the temperature shown on
the display.

To save the most recent value shown
on the display, push thebutton
twice.

The word “Hold” now appears in the
display, and the most recently measured

value remains on the display. After about
15 seconds the thermometer switches
off automatically in order to save bat­tery power.

button for approx.

... la valeur de température affichée
n’est pas correcte.

Cause 1 / remède 1 :
le facteur d’émission est mal réglé.
régler le facteur d’émission correct
et, le cas échéant, l’enregistrer pour
d’autres mesures.
Cause 2 / remède 2 :

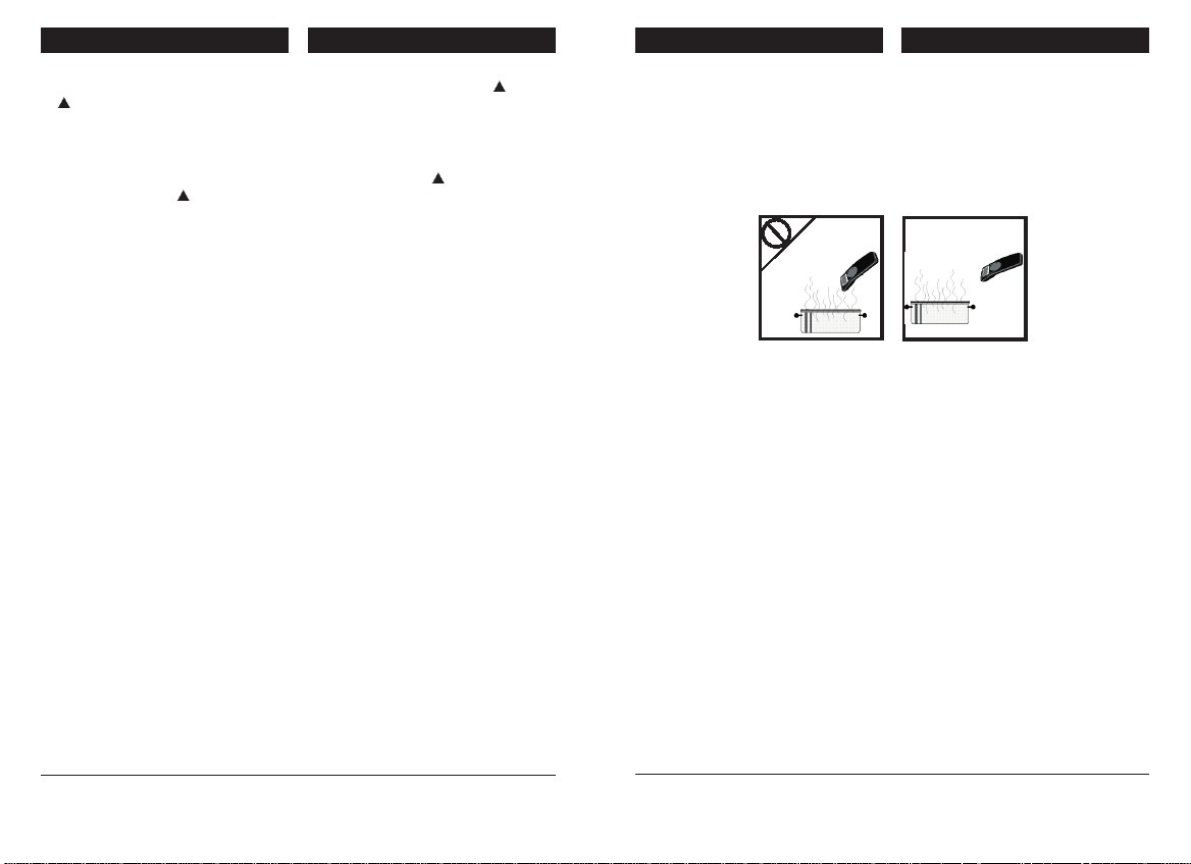

la distance à l’objet à mesurer est
incorrecte, c’est-à-dire que le spot
est plus grand que l’objet à mesurer.
Réduire la distance à l’objet à mesurer
de sorte que le spot soit plus petit que
l’objet.
Cause 3 / remède 3 :
les points de mesure laser affichés ne
sont pas dirigés sur l’objet à mesurer.
Diriger les points de mesure laser sur
l’objet à mesurer.
Cause 4 / remède 4 :
l’appareil fonctionne en dehors de la
température d’utilisation indiquée.
Respecter la température d’utilisation

correcte.

…de temperatuur wordt foutief weer­ gegeven

oorzaak: emissiefactor niet goed in­gesteld.

oplossing: juiste factor instellen.

oorzaak: afstand tot object is fout,
meetvlek is groter dan object .

oplossing: verklein de afstand, kom
dichterbij.

oorzaak: laser niet gericht op object .
oplossing: laser op object richten.

oorzaak: instrument wordt gebruikt
buiten de werktemperatuur.

oplossing: let op de juiste werk- resp.
omgevingstemperatuur.

12

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

37

Deutsch

A

A

A

A

A

English

Français

Nederlands

... der Temperaturwert falsch ange­ zeigt wird.
Ursache 1 / Abhilfe 1:
Emissionsgrad ist falsch eingestellt.
Korrekten Emissionsgrad einstellen
und ggf. für weitere Messungen ab­speichern.
Ursache 2 / Abhilfe 2:

bstand zum Messobjekt ist falsch, d.
h. Messfleck ist größer als das Mess­objekt.

bstand zum Messobjekt verringern,
so dass der Messfleck kleiner wird
Ursache 3 / Abhilfe 3:

ngezeigte Lasermesspunkte sind
nicht auf das Messobjekt gerichtet.
Lasermesspunkte auf das Messobjekt
richten.
Ursache 4 / Abhilfe 4:
Gerät wird außerhalb der angegebe­nen Betriebstemperatur betrieben.

uf richtige Betriebstemperatur ach­ten.

... the temperature value is incorrect.

Cause 1/remedy 1:

Emissivity is set incorrectly.
Set correct emissivity and save for
additional measurements if necessary.

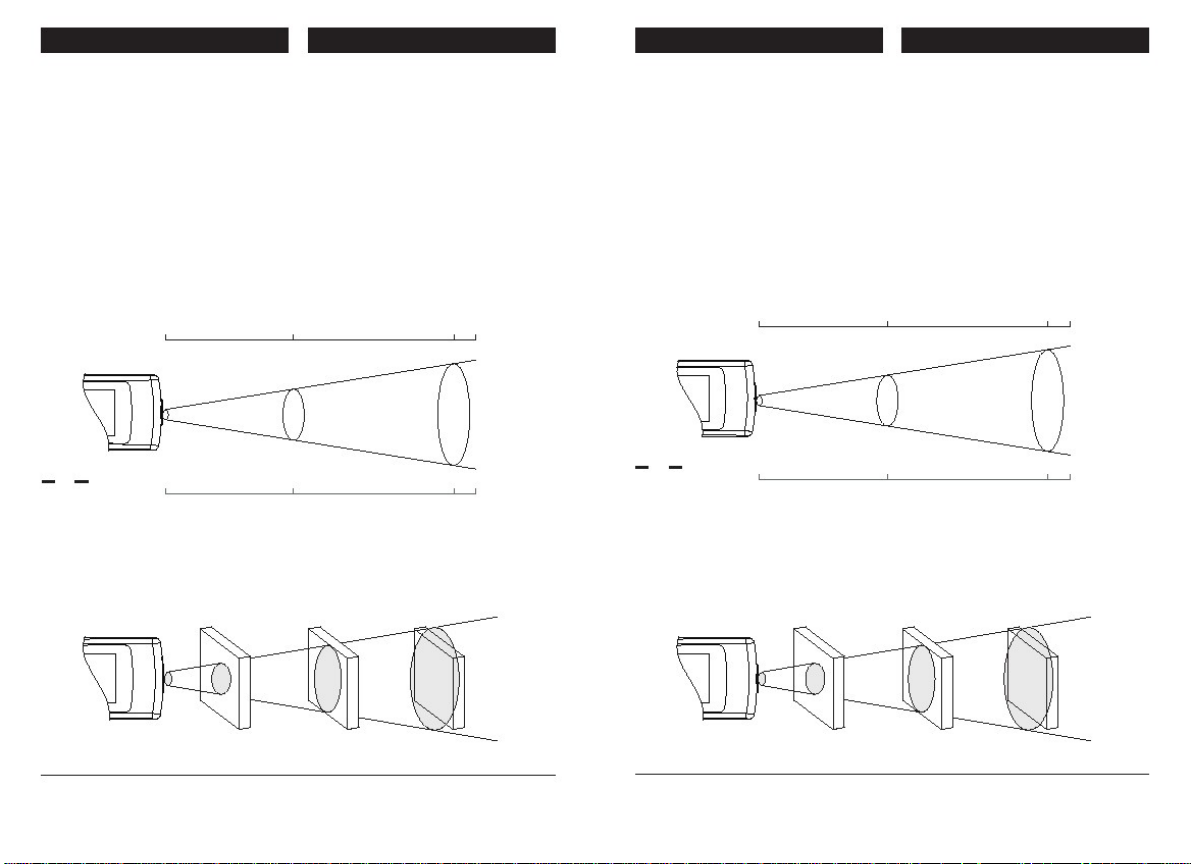

Cause 2 / remedy 2:

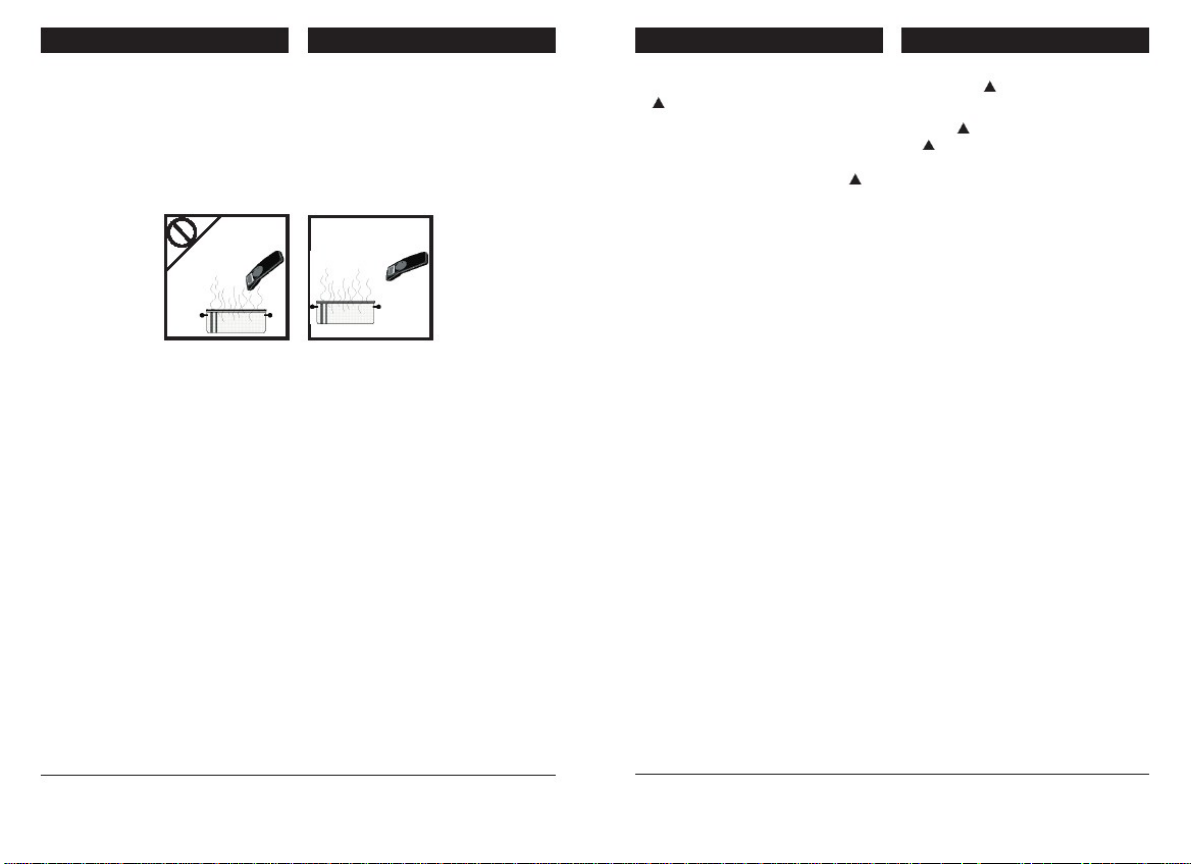

Distance to the object being measured
is invalid, i.e. the spot size is larger
than the object being measured.
Reduce distance to the object being
measured so that the spot size
becomes smaller.
Cause 3 / remedy 3:
Laser measuring points not pointed
at the object being measured.
Point laser measuring points at the
object being measured.
Cause 4/remedy 4:
Device is being operated outside of
the specified operating temperature.
Observe correct operating
temperature.

Mesures

Mesure à l’aide de la sonde
à piquer

Déployer la sonde de mesure et
positionner la pointe de la sonde à

l’endroit où la température doit être

mesurée.

ppuyer sur la touche

1 s.

Patienter jusqu’à la stabilisation de
la température, puis relever la valeur

affichée à l’écran.

L’appareil mesure la température actuelle

en continu pendant env. quatre minutes

et l’affiche à l’écran.

Pour conserver à l’écran la dernière
valeur mesurée, appuyer deux fois sur

la touche .

Le terme « Hold » (Conserver) apparaît

à l’écran et la dernière valeur mesurée
reste affichée à l’écran. Afin de préser­ver les piles, le thermomètre s’éteint
automatiquement après 15 secondes

d’inactivité.

pendant env.

Bediening

Meten met insteekvoeler

klap de voeler uit en steek of dompel
de voeler in het te meten medium

houdt toets

drukt

wacht tot de temperatuuraanwijzing
stabiel is en lees de gemeten waarde

af.

De actuele temperatuur wordt nu ca. 4
minuten lang gemeten en getoond

om de laatste meet-druk 2x toets
waarde vast te houden, “HOLD” ver-

schijnt.

De laatst gemeten waarde wordt bevro­ren. Om de batterij te sparen schakelt de
thermometer zichzelf na ca.15 sec uit.

ca.1 sec. lang inge-

36

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

13

Deutsch English Français

A

r

A

jder

Nederlands

Messen mit Infrarot-Sensor
und Laserzeigern

Um eine Messung mit dem Infrarot­Sensor durchzuführen, richten Sie die
Infrarot-Linse auf den zu messenden
Punkt und drücken Sie die Taste .
Zielen Sie dabei so, dass sich beide
Laserpunkte auf dem zu messenden
Objekt befinden. Die Fläche, deren
Temperatur gemessen wird, befindet
sich zwischen den beiden Laser­punkten.

Warten Sie dann, bis sich die Tem­peraturanzeige stabilisiert hat und
lesen Sie anschließend den Wert vom
Display ab.

Der Laser kann durch gleichzeitiges Drü­cken von+ Mode an-/abgeschaltet
werden.

Höchster bzw. niedrigster

Messwert

Das Gerät kann Ihnen während einer
Messperiode bei Bedarf den jeweils
höchsten bzw. niedrigsten Messwert
anzeigen.

Im Minimum-Modus ändert sich die
Temperatur ausschließlich nach unten,
im Maximum-Modus ausschließlich
nach oben.

Um den Minimum-Modus auszu­wählen drücken Sie - Mode - .

m oberen Displayrand erscheint das
Wort „MIN“.

Halten Sie
sen.

gedrückt, um zu mes-

Measuring using the infrared

sensor and laser pointers

To perform a measurement using the
infrared sensor, point the infrared lens

at the point you would like to measure
and press thebutton: Point the
sensor in such a way that both laser
points are visible on the object you
are measuring. The area between
the two laser points represents the
surface whose temperature will be
measured.

Wait until the temperature on the
display has stabilized and then read

the value off the display.

Press+ Mode simultaneously to
switch on/off laser light.

Highest or lowest measurement

The device can be set to display the
highest and lowest measurement taken
over the duration of the measurement.

In minimum mode the temperature
that is displayed will change only when

there is a decrease and in maximum
mode only when there is an increase,
respectively.

To select minimum mode, press
Mode - .

The word “MIN” appears on the upper
edge of the display.

Hold down

ment.

to take the measure-

Que faire, quand…

... les messages d’erreur suivants

-

apparaissent à l’écran :

température à mesurer

°C

supérieure à +220 °C.

température à mesurer

°C

inférieure à -33 °C.
variation trop rapide de la

température ambiante.

température ambiante infé­ rieure à 0 °C ou supérieure

à +50 °C.
Dépannage : ramener l’appareil dans la
plage de températures de service pres-

crite et patienter env. 30 min.

utres erreurs/défaillances

éventuelles

Dépannage : restaurer l’état initial de

l’appareil. Pour ce faire, retirer la pile
du compartiment à pile (voir page 37),
patienter env. 1 min, puis remettre la pile

en place et allumer l’appareil.

... l’appareil ne s’allume pas.
Cause / remède : La pile est vide ou

absente.
Remplacer la pile ou insérer une pile

neuve.

Wat te doen als…

°C

gemeten temperatuur is >
220˚C

gemeten temperatuur is <

°C

-33˚C
te snelle verandering van de

omgevingstemperatuur
omgevingstemperatuur onder

0˚ of boven de 50˚C

> instrument op de voorgeschreven

ktemperatuur brengen en ca. 30 min

we

wachten

bij alle andere fouten

Oplossing: voer een “RESET” uit. Verwi-

de batterij (zie pagina 37),

wacht ongeveer een minuut en plaats de
batterij opnieuw.

…het instrument niet kan worden
ingeschakeld

oorzaak/oplossing: batterij is leeg of niet

geplaatst. Batterij plaatsen.

14

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

35

Deutsch English Français

r

A

Nederlands

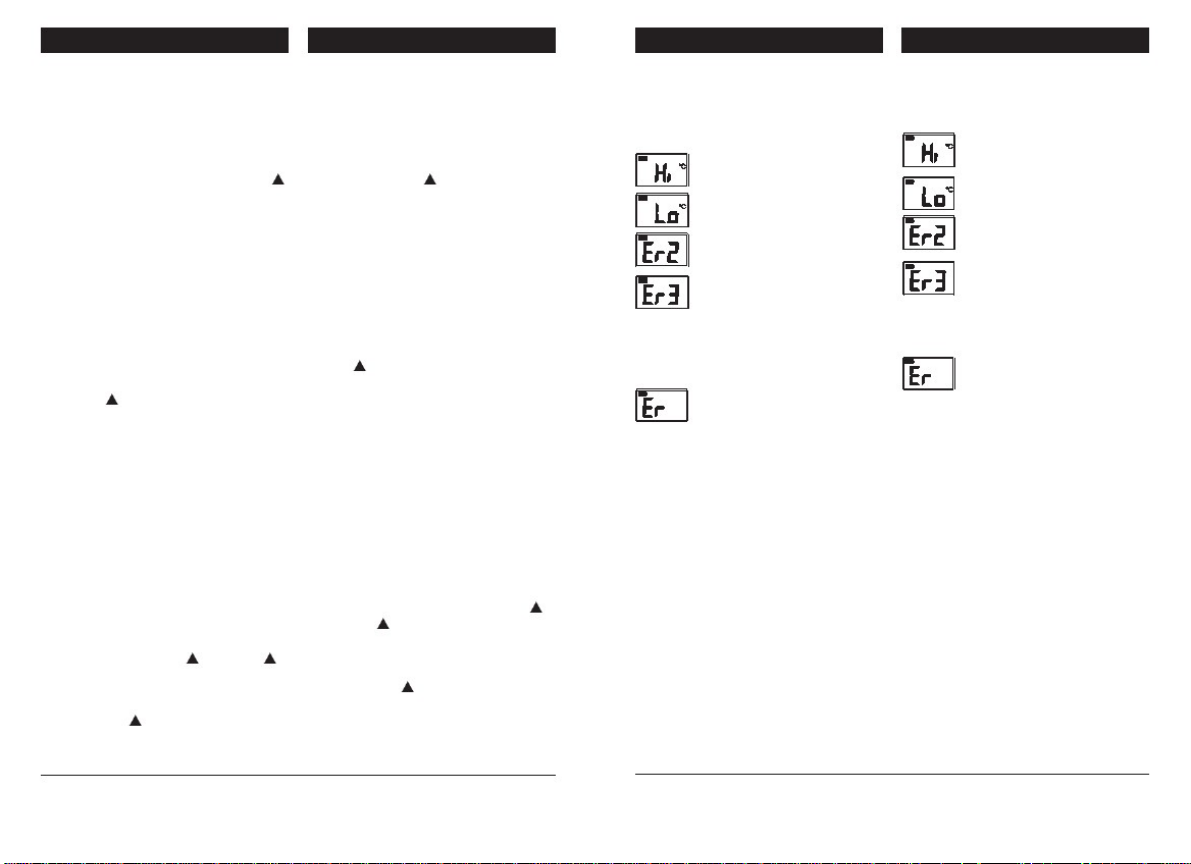

Was tun, wenn ...

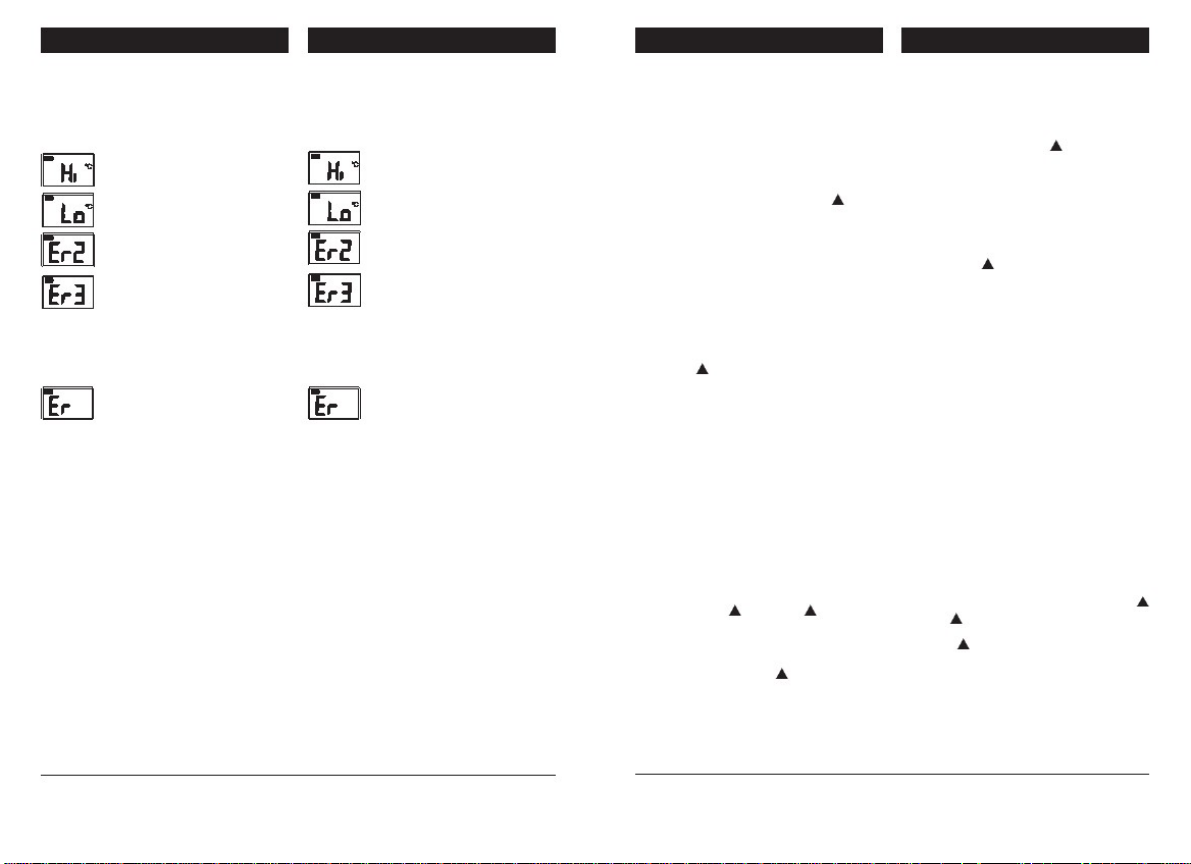

... folgende Fehlermeldungen im
Display angezeigt werden:
zu messende Temperatur über

°C

+220°C.

zu messende Temperatur unter

°C

-33°C.
zu schneller Wechsel der Um-

gebungstemperatur.
Umgebungstemperatur ent-

wede

unter 0°C oder über

+50°C.

Problembehebung: Gerät in den vorge-

schriebenen Arbeitstemperaturbereich
bringen und ca. 30 min. warten.

andere mögliche Fehler

Problembehebung: Gerät in den Start­zustand bringen, indem Sie die Batterie
aus dem Batteriefach nehmen, (siehe
Seite 36) ca. 1 min. warten, dann die
Batterie wieder einsetzen und das Gerät
einschalten.

... das Gerät sich nicht einschalten

lässt.
Ursache / Abhilfe: Batterie ist leer oder
nicht eingelegt.
Batterie wechseln oder neue Batterie
einsetzen.

What to Do, if…

… the following error messages
appear in the display:

temperature over +220°C.°C

temperature less than -33°C.

°C

ambient temperature has
changed too quickly.

ambient temperature is either
below 0°C or above +50°C.

Remedy: Put device in location within
prescribed working temperature range

and wait approx. 30 min.

Other potential errors

Remedy: Restore the device to its origi­nal state by removing the battery from

the battery compartment, (see page 36)
wait approx. 1 minute, then re-insert the

battery and switch on the device.

... the device cannot be switched on.
Cause/remedy: Battery is dead or has

not been inserted.

Switch battery or insert a new one.

Mesure à l’aide de la sonde à

infrarouge et des indicateurs

laser

Pour effectuer une mesure à l’aide
d’une sonde à infrarouge, diriger la
lentille infrarouge vers le point à mesu­rer et appuyer sur la touche . Pour
ce faire, viser de sorte que les deux
points de laser se situent sur l’objet à
mesurer. La surface dont la tempéra­ture est mesurée se trouve entre les

deux points du laser.

Patienter jusqu’à la stabilisation de

l’affichage de la température, puis
relever la valeur affichée à l’écran.

+ Mode en même tempsAppuyer

pour allumer arrêter le laser.

Valeur de mesure la plus élevée
ou la plus basse

u besoin, l’appareil peut afficher la
valeur de mesure la plus élevée ou la
plus basse sur une période de mesure.

En mode Minimum, la température ne
varie qu’en cas de baisse ; en mode
Maximum, la température ne varie qu’en

cas de hausse.

Pour sélectionner le mode Minimum,
appuyer sur - Mode - .

Le terme « MIN » apparaît sur le bord
supérieur de l’écran.

Maintenir la touche enfoncée pour

effectuer une mesure.

Pour sélectionner le mode

Meten met infrarood en
laseraanwijzer

richt de infraroodlens op het te me­ten punt en druk toets . Richt zo dat

beide laserpunten zich op het te meten
oppervlak bevinden. Het meetgebied

bevindt zich tussen de twee punten.

wacht tot de temperatuur stabiel is en
lees de waarde af.

Druk toests+ Mode gelijktijdig om/
van laserlicht in te schakelen.

Hoogste resp. laagste waarde

Het instrument kan tijdens een meetpe­riode indien gewenst telkens de hoogste
resp. laagste meetwaarde tonen.

In minimum-mode verandert de tempe­ratuur alleen naar beneden, in maximum­mode alleen naar boven.

selecteer minimum-mode, druk

-mode- , bovenin verschijnt “MIN”

ingedrukt om te meten

houdt

34

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

15

Deutsch

A

A

A

English

Français

Nederlands

Um den Maximum-Modus auszu­wählen drücken Sie

- Mode - Mode - .

m oberen Displayrand erscheint das

Wort „MAX“.

Halten Sie gedrückt, um zu messen.

Permanente Messung und

nzeige

Sie können die aktuelle Temperatur per­manent messen und sich anzeigen las­sen. Das Thermometer zeigt Ihnen dann
bis zu 60 Min lang die aktuelle Temperatur
an oder solange, bis Sie wieder die Taste
Mode drücken.

Um die permanente Mes­sung auszuwählen, drücken Sie

- Mode - Mode - Mode - .

m oberen Displayrand erscheint das

Wort „LOCK“.

Maßeinheit ändern

Sie können die Maßeinheit für die Tem­peratur auf Celsius (°C) oder Fahrenheit
(°F) einstellen.

Um von Celsius zu Fahrenheit oder
zurück zu wechseln, drücken Sie ­Mode - Mode - Mode - Mode - .

Hi and Low Alarm

Sie können je einen Alarmwert setzen. Bei
Überschreitung des gesetzten Grenzwer­tes ertönt ein Warnton. Überdies wir dies
Überschreitung im Display angezeigt.
Um einen Alarmwert zu einzustellen,

To select maximum mode, press

- Mode - Mode - .

The word “MAX” appears on the upper
edge of the display.

Hold down

ment.

Permanent measurement and
display

You can permanently measure the cur­rent temperature and have it displayed.

The thermometer will then show you the
current temperature for up to 60 minutes
or until you have pressed the Mode but-

ton again.

To select permanent measurement,
press - Mode - Mode - Mode - .

The word “LOCK” appears on the upper
edge of the display.

Changing units of measurement

You can set the units of measurement
for the temperature to Celsius (°C) or

Fahrenheit (°F).

To change from Celsius to Fahrenheit
or vice versa, press - Mode - Mode

- Mode - Mode - .

High and low alarm

You can set an alarm value for each. A
warning signal will sound if one of the

set values is exceeded. The violation is
shown on the display.

To set an alarm value, press - Mode

to take the measure-

Contrôle à l’arrivée des
marchandises

Le thermomètre à infrarouge convient
également pour le contrôle des tempé­ratures lors du contrôle à l’arrivée des
marchandises. Les écarts de tempéra­ture sont cernés rapidement et peuvent
être enregistrés précisément à l’aide
d’autres procédés de mesure de la

température.

Si l’une des températures « douteu-

ses » est comprise dans la plage de
4 °C à 60 °C, il est recommandé de
recourir à un thermomètre étalonné
pour obtenir une mesure de tempé-

rature exacte.

Ingangscontrole

Gebruik het instrument voor controle
van aangevoerde en inkomende pro-

ducten.

Bepaal snel of de goederen geaccep­teerd of afgewezen moeten worden.

Gebruik bij twijfel, of in grensgevallen
(tussen 4˚ en 60˚C), een insteekme­ting.

16

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

33

Deutsch English Français

A

j

Nederlands

Wareneingangskontrolle

uch zur Überprüfung der Tempera­turen bei der Wareneingangskontrolle
bietet sich das Infrarotthermometer an.
Schnell sind Temperaturabweichungen
eingekreist und können dann mit an­deren Temperaturmessverfahren exakt
erfasst werden.

Sollte eine der fraglichen Temperatu­ren innerhalb des Bereiches zwischen
4°C und 60°C liegen, empfehlen wir,
ein geeichtes Thermometer zur ex­akten Temperaturmessung heranzu­ziehen.

Incoming Goods Control

The infrared thermometer is also suit­able for checking the temperatures of

incoming goods. Temperature devia­tions can be quickly narrowed down
and then measured more precisely by
means of other temperature measure­ment methods.

If one of the questionable tempera­tures is within the range of 4°C and

60°C, we recommend that you take
an exact temperature measurement

using a calibrated thermometer.

Maximum, appuyer sur

- Mode - Mode - .

Le terme «MAX» apparaît sur le bord su­périeur de l’écran.

Maintenir la touche
effectuer une mesure.

Mesure permanente et affichage

Vous pouvez mesurer la température
actuelle en permanence et l’afficher. Le
thermomètre affiche alors la température
actuelle sur une période pouvant atteindre
60 min ou jusqu’à ce que vous appuyiez

de nouveau sur la touche Mode.

Pour sélectionner la mesure per­manente, appuyer sur- Mode ­Mode - Mode - .

Le terme « LOCK » apparaît sur le bord
supérieur de l’écran.

Modification de l’unité de mesure

Vous pouvez régler l’unité de mesure de
la température sur Celsius (°C) ou Fahren-

heit (°F).

Pour passer des degrés Celsius aux

degrés Fahrenheit ou inversement,
appuyer sur - Mode - Mode -

Mode - Mode - .

Hi and Low Alarm (alarme haute et

basse)

Vous pouvez définir une valeur d’alarme.
En cas de dépassement de la valeur limite
définie, un signal d’alarme retentit. De plus,
ce dépassement est indiqué à l’écran.
Pour régler une valeur d’alarme, ap-

enfoncée pour

selecteer maximum-mode, druk

-mode-mode- , bovenin verschijnt

“MAX”

houdt ingedrukt om te meten

Continu meten en aanwijzen

Dit is handig als de actueel gemeten
temperatuur continu moet worden

getoond. Het instrument toont 60 min
lang, of net zo lang toets Mode ingedrukt

wordt, de actuele temperatuur.

selecteer continu meten: druk

-mode-mode-mode- , bovenin ver­schijnt “LOCK”

Wijzigen meeteenheid (˚C/˚F)

- druk -mode-mode-mode-mode
schakel tussen beide eenheden

Hoog en laag alarm

Stel een alarmwaarde in. Bij overschri-

ding klinkt een waarschuwingssignaal.

Ook wordt deze overschrijding in het

display getoond.

en

32

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

17

Deutsch

A

English

Français

Nederlands

drücken Sie - Mode - Mode - Mode­Mode - Mode - Mode - oder . Zum
bestätigen drücken Sie Mode.
Halten Sie gedrückt, um zu messen.

Infrarot-Abstrahlung
verschiedener Materialien

Verschiedene Materialien und Oberflä-
chen haben verschiedene Fähigkeiten,
Infrarot-Licht und damit die Informati­on über die Temperatur abzustrahlen
(Emissionsgrad). Die meisten Produkte
im Lebensmittelbereich (einschließlich
Flüssigkeiten und in Kartons oder Pla­stikbehältern verpackte Lebensmittel)
haben einen Emissionsgrad um 0,95.

Blanke oder metallische Oberflächen
führen wegen der Reflektionsfähig­keit von Licht- und Wärmestrahlen zu
ungenauen Messungen. Man umgeht
solche Probleme, indem man an bereits
geschwärzten Stellen des zu messenden
Objektes misst (z. B. bei einem Grill) oder
indem man beispielsweise die zu mes­sende Oberfläche mattschwarz streicht
oder mit mattem Klebeband abdeckt.
Nach dem Abdecken ist einige Zeit mit
der Messung zu warten, damit das Ab­deckmaterial den Temperaturwert des
Messobjektes annehmen kann.

Das Thermometer ist werksseitig auf
einen Emissionsgrad von 0,95 einge­stellt. Der Wert für den Emissionsgrad
ist in einem Bereich von 0,10 (Anzeige
auf dem Display: 10E) und 1 (Anzeige:
100E) einstellbar.

- Mode - Mode- Mode - Mode - Mode

- or . To confirm, press Mode.
Hold down to take the measurement.

Infrared Radiation Proper­ties of Different Materials

Various materials and surfaces have dif­ferent infrared light emitting properties

and therefore affect the temperature
data being measured (emissivity). Most
food products (including liquids and
foodstuffs packaged in cartons or plastic

containers) have an emissivity of 0.95.

Bare or metallic surfaces cause inac­curate measurements due to their

reflectivity of light and heat radiation. It
is possible to circumvent these problems
by measuring parts of the object you are
measuring that are already black (e.g. for
a grill) or by painting the surface of the
respective object black or by covering
with matt tape. After covering the object,
wait some time before performing the
measurement to ensure that the material
used for covering can acquire the tem-

perature of the object being measured.

The thermometer has a factory set emis­sivity of 0.95. The emissivity value can be

set within a range of 0.10 (value shown

on display: 10E) and 1 (display: 100E).

Les endroits présentant une tempéra­ture trop élevée peuvent indiquer une
rotation de stockage ou une circulation
d’air insuffisantes. S’il est impossible de
réaliser une mesure depuis l’extérieur
de la zone de réfrigération, patienter
env. 30 minutes pour laisser le temps au
thermomètre à infrarouge de s’adapter

à la température ambiante.

En cas de chocs thermiques, provo-

qués par des variations soudaines de la
température ambiante de l’appareil, les
résultats de mesure seront imprécis.

Mesure des aliments dans les
installations dédiées à la vente

Utiliser l’appareil pour contrôler les tem­pératures des aliments au rayon frais ou
dans les congélateurs, ou également
dans les comptoirs frigorifiques des

rayons viande, fromage et poisson.

Dans ce cas également : appuyer sim-

plement sur la touche de mesure et

balayer la surface des aliments.

Les températures situées entre +4 °C
et +60 °C peuvent
induire des risques
sanitaires. Res­pecter les consi-

gnes de sécurité.

ls dit niet anders kan (koel- of vriescel)

moet het instrument eerste ca. 30 min.

acclimatiseren voordat gemeten gaat
worden.

Een thermoschok (plotselinge tempe­ratuurverandering van het instrument)
leidt tot onbetrouwbare metingen.

Meten van levensmiddelen in
een koelmeubel

Gebruik het instrument om voedings­middelen in een verkoopmeubel te

controleren.

Ook hier geldt, eenvoudig de meettoets
drukken, met de aanwijzer het product

aftasten en aflezen. Metingen tussen +4˚
en +60˚C kunnen onveilig of hygiënisch

bedenkelijk zijn.

18

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

31

Deutsch

j

A

A

English

Français

Nederlands

Solche Stellen mit zu hoher Temperatur
könnten ein Hinweis auf ungenügende
Lagerumwälzung oder Luftbewegung
sein. Sollte eine Messung von außerhalb
des Kühlbereiches nicht möglich sein,
geben Sie dem Infrarotthermometer ca.
30 Minuten Zeit, um sich an die Umge­bungstemperatur anzupassen.

Ein Thermoschock, verursacht durch
plötzlichen Wechsel der Umge­bungstemperatur des Gerätes, führt
zu ungenauen Messergebnissen.

Messen von Lebensmitteln in
Verkaufseinrichtungen

Nutzen Sie das Gerät, um Lebensmittel­temperaturen in Kühlregalen oder -tru­hen, in Infrarotwärmetheken oder auch in
Fleisch-, Käse- und Fischbedientheken
zu prüfen.

uch hier gilt: Einfach die Messtaste
drücken und die Oberfläche der Lebens­mittel abtasten.

Temperaturen zwischen +4°C und +60°C
können hygienisch bedenklich sein.
Beachten Sie die
Sicherheitshin­weise.

Places having a higher temperature like
these can be an indication of insufficient

circulation or movement of air. If it is not
possible to take a measurement outside
of the refrigerated area, allow the infrared
thermometer approx. 30 minutes to ad-

ust to the surrounding temperature.

thermal shock caused by a sudden

change in the ambient temperature

of the device will result in inaccurate
measurements.

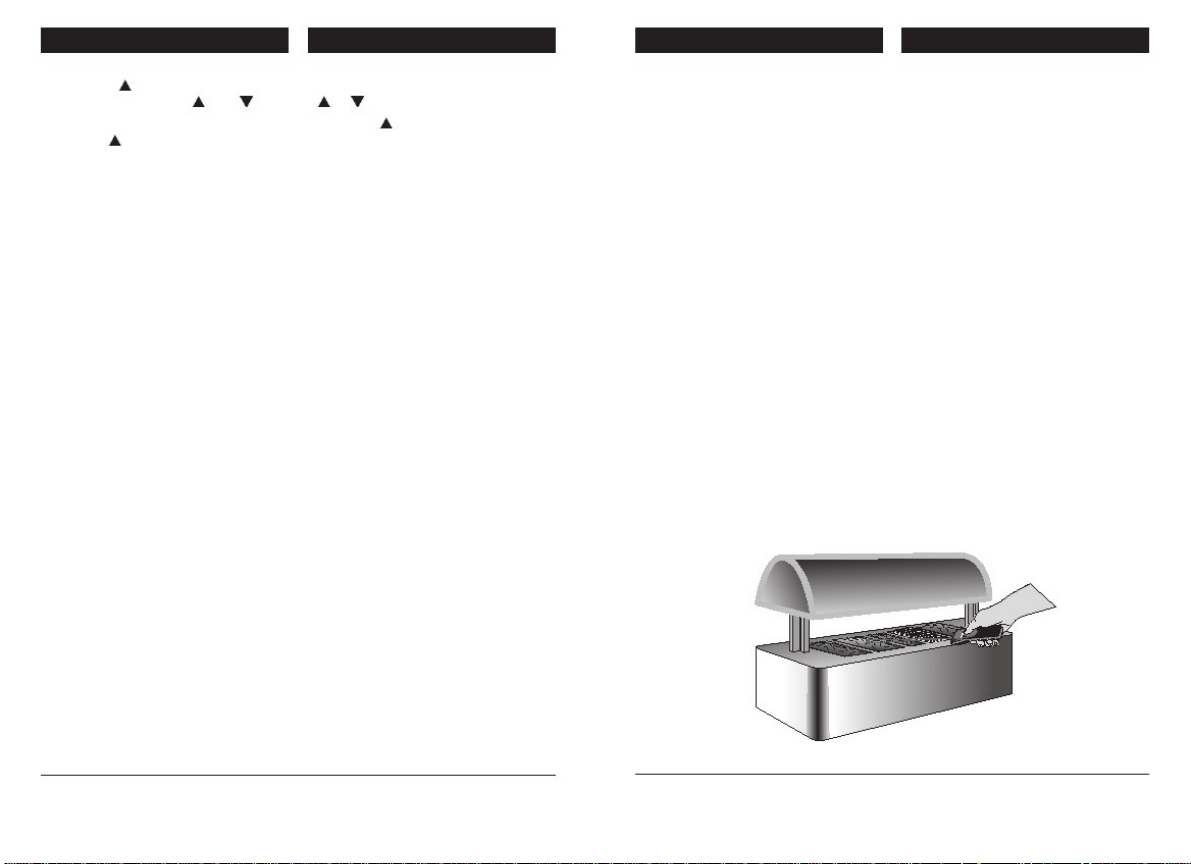

Measuring Foodstuffs at
Points of Sale

Use the device to check the temperature
of foodstuffs in refrigerator cases or

chests, infrared warmers as well as at

meat, cheese and fish counters.
In these cases you must also simply

press the measure button and scan the

surface of the food.

Temperatures between +4°C and +60°C
can be hygienically questionable. Please

observe the safety warnings.

puyer sur- Mode - Mode - Mode­ ou . PourMode - Mode - Mode -

confirmer, appuyer sur Mode.
Maintenir la toucheenfoncée pour

effectuer une mesure (balayage).

Rayonnement infrarouge
de différents matériaux

La capacité à rayonner la lumière infra­rouge, et donc les informations de tem­pérature, diffèrent suivant les matériaux
et les surfaces (facteur d’émission).
Pour la majorité des produits du sec­teur alimentaire (y compris les liquides
et les aliments conditionnés dans des
emballages en carton ou des récipients
en plastique), le facteur d’émission se

situe aux alentours de 0,95.

En raison de la capacité de réflexion

des rayons lumineux ou thermiques,
les surfaces polies ou métalliques four­nissent des résultats imprécis. Il est
possible de remédier à ces problèmes
en effectuant la mesure sur les endroits
déjà noircis de l’objet à mesurer (par ex
sur un gril) ou, par exemple, en passant
une couche de peinture noire mate sur
la surface à mesurer ou en y collant
une bande adhésive mate. Une fois la
surface recouverte, patienter jusqu’à ce
que le matériau de recouvrement soit à
la température de l’objet à mesurer avant

de procéder à la mesure.

stel een alarmgrens in: -mode­mode-mode-mode-mode-mode of .

Bevestig met Mode. Houdt ingedrukt
om te meten.

Infraroodreflectie van
verschillende materialen

Het vermogen om infrarood licht te re­flecteren verschilt van materiaal en van

oppervlak (kleur, structuur). Dus verschilt
ook de informatie over de temperatuur
van dat oppervlak. De meeste producten
in de voedingssector (incl.vloeistof en
in karton of plastic verpakte producten)

hebben een emissiefactor van 0,95.

Metingen op blanke of metaaloppervl­akken zijn vanwege de grote reflecties,

onnauwkeurig. Reflectie is te voorkomen
door te meten op een aangebrachte
matzwarte verfstreep, mat stukje plak­band of een matte sticker. Wacht wel
tot de verf, plakband of sticker dezelfde
temperatuur heeft aangenomen als het
oppervlak.

In de fabriek is de emissiefactor inge­steld op 0,95. Deze factor is instelbaar
van 0,10 (10 E) en 1 (100 E).

Le thermomètre est préréglé en usine sur

un facteur d’émission de 0,95. La valeur
du facteur d’émission est réglable sur
une plage de 0,10 (affichage à l’écran :

10E) et 1 (affichage : 100E).

30

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

19

Deutsch

A

English

Français

Nederlands

Um den Wert zu ändern, drücken Sie

- Mode - Mode - Mode - Mode

- Mode, bis eine zweistellige Zahl
gefolgt von „E“ auf dem Display er­scheint.

Drücken Sie dann pro zu erhöhendem
Zählwert die Taste einmal.

Der Wert lässt sich nach oben und
unten ändern.

Um den neuen Wert für den Emissi-

onsgrad zu übernehmen drücken Sie
abschließend Mode.

Die Einstellung des Emissionsgrades
darf nur von Personen durchgeführt
werden, die gute Kenntnisse über
das Emissionsverhalten von Materi­alien besitzen! Andernfalls kann es
zu fehlerhaften Messergebnissen
kommen.

To change the value, press - Mode

- Mode - Mode - Mode - Mode, until

a two-digit number followed by “E”
appears in the display.

button once forThen press the
each increase in the value.

The value can be increased or de­creased.

When you are finished, press the
“Mode” button to apply the new

emissivity va l ue.

The emissivity value must only be set
by persons who are familiar with the

emissivity properties of the various
materials! Erroneous measurements
may result otherwise.

Mesure des produits liquides

Pour déterminer la température de pro­duits liquides et semi-liquides, tels que
les soupes ou les sauces d’assaisonne­ment, veiller à les brasser constamment
pendant la mesure pour obtenir une

température uniforme.

ttention : en cas

de condensation

de vapeur sur la
lentille avant du
thermomètre, les
valeurs de mesure
obtenues seront
imprécises. Par
conséquent, maintenir le thermomè­tre à l’extérieur de la zone de vapeur
et le diriger vers la surface du liquide

suivant un angle d’env. 45°.

Mesure des aliments dans des
conditions de réfrigération

Pour obtenir des résultats de mesure
précis avec des produits stockés dans
des conditions de réfrigération, il est
recommandé, si possible, de maintenir
le thermomètre infrarouge en dehors de

la zone de réfrigération.

L’appareil ne peut pas effectuer de
mesure à travers des portes en verre
ou en matière plastique !

Ouvrir la porte et mesurer (balayer) les

produits pour déterminer les endroits
où la température est trop élevée.

Meten van vloeistoffen

Meet de temperatuur tijdens het om­roeren.

Let op! Damp, stoom of rook slaat neer
op de lens, de meting wordt onbetrouw-

baar. Zorg er voor dat de lens buiten de

dampzone blijft.

Meten van levensmiddelen
onder koeling

Voor nauwkeurige en betrouwbare me­tingen is het beter om het instrument
buiten het koelmeubel te houden.

Let op! Meten door een glas- of een
transparante kunststofdeur is niet

mogelijk.

Open de deur en meet de producten
direct om de temperatuur en de warmste

plekken te bepalen. Warmere plekken

wijzen op een slechte luchtcirculatie.

20

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

29

Deutsch English Français

A

Nederlands

Messen von Flüssigkeiten

Um die Temperatur von Flüssigkei­ten und Quasi-Flüssigkeiten wie z. B.
Suppen oder Dressings zu bestimmen,
rühren Sie diese während der Messung
ständig gut um, damit ein Temperatur­ausgleich erfolgt.

chtung: Falls
sich Dampf auf
der Frontlinse
des Thermo­meters nieder­schlägt, werden
die Messwerte
ungenau. Richten
Sie daher das Thermometer in einem
Winkel (ca. 45°) von außerhalb des
Dampfbereiches auf die Flüssig­keitsoberfläche.

Messen von Lebensmitteln
unter Kühlbedingungen

Um genaue Messergebnisse bei Produk­ten zu erzielen, die unter Kühlbedingun­gen gelagert werden, sollten Sie nach
Möglichkeit das Infrarotthermometer
außerhalb des Kühlbereiches lassen.

Das Gerät kann nicht durch Glas- oder
Kunststofftüren hindurchmessen!

Öffnen Sie die Tür und messen Sie
die Produkte, um Stellen mit zu hoher
Temperatur zu ermitteln.

Measuring Liquids

To take the temperature of liquids and
semi-liquids such as soups and dress-

ings, stir these liquids thoroughly while
taking the measurement to ensure

an adequate temperature balance.

Note: If steam

condenses on the
front lens of the
thermometer, the
m e a s u re m e n t s
will be inaccu­ rate. You should
therefore point
the thermometer at the surface of
the liquid, at an angle (approx. 45°)
outside the steam area.

Measuring Foodstuffs under

Cool Conditions

To obtain accurate measurement results
for products kept under refrigeration,

you should ideally leave the infrared ther-

mometer outside of the cooled area.

The device cannot measure through
glass or plastic doors!

Open the door and measure the pro­ducts in order to determine places of

a higher temperature.

Pour modifier la valeur, appuyer sur

- Mode - Mode - Mode - Mode

- Mode, jusqu’à ce qu’un nombre à
deux chiffres suivi de « E » s’affiche à

l’écran.

Chaque pression sur la touchein-

crémente d’une valeur de comptage.

La valeur peut être abaissée ou
augmentée.

Pour appliquer la nouvelle valeur du
facteur d’émission, appuyer sur Mode

pour terminer.

Le réglage du facteur d’émission ne

doit être effectué que par des person­nes disposant de bonnes connais­sances sur le comportement des
matériaux en termes d’émission ! Le
non-respect de cette consigne peut
conduire à des résultats de mesure

erronés.

selecteer mode mode mode mode
mode, tot “waardeE” verschijnt

druk om deze waarde op te hogen
en om te verlagen

bevestig de keuze met mode

Let op! Om foutieve meetresultaten
te voorkomen mag de emissiefactor

alleen door deskundigen worden
ingesteld.

28

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

21

Deutsch

r

A

English

Français

Nederlands

Tabelle einiger bekannter
Emissionsgrade

Material

Aluminium, oxidiert

Aluminium, blank

B lei rauh

B lei oxidiert

E isen oxidiert

E isen abgeschmiergelt

E isen verrostet

K upfer, poliert
K upfer, oxidiert
Inconel oxidiert

Inconel sandgestrahlt

Asphalt

B eton

E is

G ips

G las-S cheibe

G ummi

K alkstein

Holz
K ork

G raphit

K eramik

K ies

P apier

S toff (Tuch)

S and

S chnee

Ton

Wasser

E mis s ion 8 -14 µm

0,2 - 0,4

0,04

0,4
0,2 - 0,6
0,5 - 0,9

0,24

0,5 - 0,7

0,03

0,4 - 0,8

0,7 - 0,95

0,3 - 0,6

0,95
0,95
0,98

0,8 - 0,95

0,85
0,95
0,98

0,9 - 0,95

0,7
0,7 - 0,8

0,95
0,95
0,95
0,95

0,9

0,9

0,95
0,93

Table of certain known

emissivities

Material

Aluminium, oxidised

Aluminium, blank

Lead scraggly
Lead oxidised

Iron oxidised
Iron sanded

Iron rusted
C opper polished
K upfer oxidised
Inconel oxidised

Inconel sanded

Asphalt

C oncrete

Ice

C ement

G lass pane

R ubber

Limestone

Wood

C ork

G raphite

C eramics

G ravel
P aper
C loth

S and

S now

P otter's clay

Water

E mis s ivity 8 -14 µm

0.2 - 0.4

0.04
0,4

0.2 - 0.6

0.5 - 0.9

0.24

0.5 - 0.7

0.03

0.4 - 0.8

0.7 - 0.95

0.3 - 0.6

0.95

0.95

0.98

0.8 - 0,.5

0.85

0.95

0.98

0.9 - 0.95

0.7

0.7 - 0.8

0.95

0.95

0.95

0.95

0.9

0.9

0.95

0.93

Si la précision de mesure est détermi­nante, l’objet à mesurer doit être au
moins deux fois plus grand que la dis­tance entre les deux points de laser.

L’appareil est mal approprié aux me­sures de température sur les surfaces
métalliques brillantes ou extrêmement
polies (par ex. inox, aluminium, etc.).

Voi

paragraphe « Emission infrarouge

de différents matériaux », page 21.

L’appareil ne peut pas effectuer de
mesure à travers des surfaces trans-

parentes, par exemple du verre. Dans
ce cas, il mesure la température en
surface du verre et non pas celle de

l’objet.

La vapeur, la poussière et la fumée
peuvent gêner la détermination cor­recte de la température.

Lors de mesures sur des liquides,
veiller à les mélanger scrupuleuse­ment pendant la mesure !

Températures de surface des
aliments non emballés

Pour déterminer si la température des
aliments se situe dans une plage irrépro­chable du point de vue de l’hygiène (ga­rantissant la sécurité sanitaire), relever la

température en différents endroits.

Si une température relevée se situe en

dehors de la plage admissible, contrôler
l’endroit correspondant à l’aide de la

sonde de mesure de contact.

ls de nauwkeurigheid belangrijk is moet
het object minstens twee maal zo groot
zijn als de meetvlek.

Een IR-meting is niet geschikt voor
het meten van glanzende, gepolijste

en dus reflecterende oppervlakken
(rvs, aluminium). Zie ook “Infraroodre­flectie van verschillende materialen“
op pagina X.

Meten door een transparant opperv­lak zoals een glasplaat is niet moge-

lijk, het oppervlak van de glasplaat

wordt dan gemeten

Stoom, stof, rook etc. beïnvloeden het
meetresultaat

Bij het meten van vloeistoffen is roe­ren belangrijk.

Oppervlaktetemperatuur van
onverpakte levensmiddelen

Meet op verschillende plaatsen om
zeker te zijn van een correcte meting

en de juiste temperatuur. Controleer bij
afwijkingen zonodig met een insteek­meting.

22

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

27

Deutsch

r

English

Français

Nederlands

Wenn die Messgenauigkeit von aus­schlaggebender Bedeutung ist, sollte
das Messobjekt wenigstens doppelt so
groß wie der Abstand der beiden Laser­punkte sein.

Für Temperaturmessungen an glän­zenden oder hochpolierten Metal­loberflächen (z. B. Edelstahl, Alumi­nium usw.) ist das Gerät nur schlecht
geeignet. Siehe Abschnitt „Infrarot­abstrahlung verschiedener Materi­alien“ auf Seite 20.

Das Gerät kann nicht durch trans­parente Oberflächen wie z. B. Glas
messen. Statt dessen misst es die
Oberflächentemperatur des Glases.

Dampf, Staub, Rauch usw. können
die korrekte Temperaturbestimmung
behindern.

Wenn Sie Flüssigkeiten messen wol­len, rühren Sie diese während der
Messung gründlich um!

Oberflächentemperaturen von
unverpackten Lebensmitteln

Um festzustellen, ob sich die Temperatur
der Lebensmittel im hygienisch unbe­denklichen Bereich befindet, messen
Sie an verschiedenen Stellen.

Sollten Sie eine Temperatur außerhalb
des zugelassenen Bereiches messen,
überprüfen Sie die entsprechende Stelle
mit Hilfe des Kontaktmessfühlers.

If the accuracy of the measurement
is crucial, the object being measured

should be at least twice as large as the

distance between the two laser points.

The device is not well-suited for tak­ing temperature measurements on

shiny or highly polished metallic sur­faces (e.g. stainless steel, aluminum
etc.). See section “Infrared radiation

of different materials” on page 20.

The device cannot take measure­ments through transparent surfaces

such as glass. The device will instead
measure the surface temperature of

the glass.

Steam, dust, smoke and other ob­structions can interfere with measur-

ing the correct temperature.

If you would like to measure liquids,
stir up the liquid thoroughly while

taking the measurement!

Surface temperatures of
unpackaged foodstuffs

To determine whether the temperature
of foodstuffs is in a hygienically ques-

tionable range, take measurements at
various spots.

If you obtain a measured value outside
of the permissible range, verify the

corresponding spot using the contact

sensor.

Tableau de quelques facteurs
d’émission connus

Materiau

Aluminium, oxiydé

Aluminium, poli

P lomb, mugueux

P lomb oxydé

Acier oxydé

Acier émerisé

Acier rouillé

C uivre poli

C uivre oxydé

Inconel oxydé

Inconel décapé au sahle

Asphalte

B éton
G lace
G ypse

Verre / Vitre

C aoutchouc

P ierre á chaux

B ois

Liège

G raphite

C éramique

G ravier

P apier
Textile
S able
Neige
Argile

E au

E mis s ion 8 -14 µm

0,2 - 0,4

0,04

0,4
0,2 - 0,6
0,5 - 0,9

0,24

0,5 - 0,7

0,03

0,4 - 0,8

0,7 - 0,95

0,3 - 0,6

0,95
0,95
0,98

0,8 - 0,95

0,85
0,95
0,98

0,9 - 0,95

0,7
0,7 - 0,8

0,95
0,95
0,95
0,95

0,9

0,9

0,95
0,93

Emissietabel

Material

aluminium, geoxideerd

aluminium, blank

lood,

lood, geoxideerd
ijzer, geoxideerd
ijzer, geschuurd

ijzer, verroest

koper, gepolijst

koper, geoxideerd

Inconel, geoxideerd

Inconel, gezandstraald

asfalt

beton

ijs
gips
glas

rubber

kalksteen

hout

kurk

grafiet

keramiek

grint

papier
textiel

zand

sneeuw

klei

wate

Emission 8 -14 µm

0,2 - 0,4

0,04

0,4
0,2 - 0,6
0,5 - 0,9

0,24

0,5 - 0,7

0,03

0,4 - 0,8

0,7 - 0,95

0,3 - 0,6

0,95
0,95
0,98

0,8 - 0,95

0,85
0,95
0,98

0,9 - 0,95

0,7
0,7 - 0,8

0,95
0,95
0,95
0,95

0,9

0,9

0,95
0,93

26

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

23

j

A

A

Deutsch English Français

Nederlands

Tipps für eine präzise
Infrarot-Messung

Mit steigender Entfernung zwischen
Messgerät und Messobjekt vergrößert
sich der Durchmesser der gemessenen
Fläche (Messfleck). Sie erkennen dies
auch daran, dass der Abstand der bei­den roten Laserpunkte auf dem Messob-

ekt größer wird, je größer die Entfernung
zwischen Messgerät und Messobjekt
wird. Die ideale Messentfernung liegt

zwischen 5 und 10 cm.

S2

TLC 730

D8
=
S1

chten Sie darauf, dass das Messobjekt
größer ist als der Abstand der beiden
Laserpunkte. Je kleiner das Messobjekt,
desto näher müssen Sie an das Objekt
herangehen.

D2 160 320

TLC 730 TLC 730

Tips for Precise Infrared
Measurements

s the distance between the thermometer

and the object being measured increases,

so does the diameter of the surface being
measured (spot size). You can observe this
because the distance between the two red
laser points projected on the measured
object increases as the distance between
the thermometer and the measured object
increases. The ideal measuring distance
is between 5 and 10 cm.

20

Please ensure that the object being meas­ured is larger than the distance between

the two laser points. The smaller the
measured object is, the closer you must
be to the object.

40

mm

mm

Conseils pour une mesure
infrarouge précise

Plus la distance entre l’appareil de me­sure et l’objet à mesurer est importante,
plus le diamètre de la surface mesurée
(spot) est grand. Vous ferez le même
constat en observant les deux points
de laser rouges sur l’objet à mesurer
qui s’écartent à mesure que la distance
entre l’appareil de mesure et l’objet à
mesurer augmente. La distance de me­sure idéale se situe entre 5 et 10 cm.

S2

TLC 730

D8

=

D2 160

Tips voor nauwkeurige
IR-meting

Wordt de meetafstand (afstand tussen
instrument en object) groter, dan wordt

ook de meetvlek groter en de afstand
tussen de beide rode laserpunten. De
ideale afstand ligt tussen de 5 en 10
cm. De doorsnede van de meetvlek is

dan 2 tot 4 cm.

20

40

320

mm

mm

S1

Veiller à ce que l’objet à mesurer soit
plus grand que la distance entre les deux
points de laser. Plus l’objet à mesurer est

petit, plus il faut s’en rapprocher.

Let er op dat het meetobject groter is als
de meetvlek (en groter is als de afstand

tussen de rode punten). Des te kleiner
het object des te dichter bij gemeten
moet worden.

24

© Copyright by ebro Electronic GmbH & Co. KG

1340-5730 07/14/09

25
