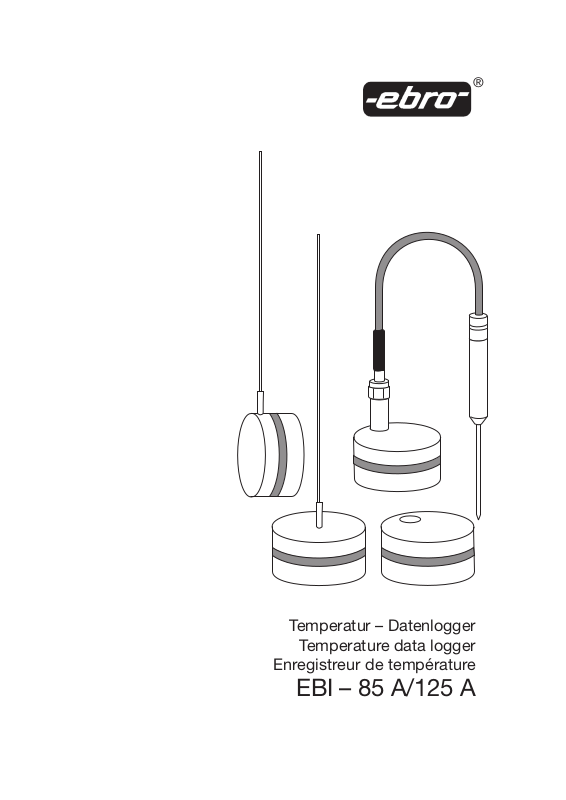

Temperatur – Datenlogger
Temperature data logger
Enregistreur de température
EBI – 85 A/125 A
Page 2
EBI – 85 A/125 A
Deutsch
Lesen Sie diese Bedienungsanleitung
aufmerksam durch, bevor Sie Ihren neuen Temperatur – Datenlogger in Betrieb
nehmen.
Die Anleitung führt Sie mit klaren und einfachen Anweisungen in den Umgang mit
dem Gerät ein.
Informationen, die für das Verständnis
der Funktionsweise nützlich und wichtig
sind, finden Sie im Anleitungstext durch
Balken markiert.
Bitte beachten Sie im Interesse eines gefahrlosen Umgangs mit dem Datenlog-
ger die mit dem Zeichen versehenen
Sicherheitshinweise.
Sicherheitshinweise
Setzen Sie den Logger niemals hohen
Temperaturen aus!
Führen Sie keine Versuche in Mikrowellengeräten durch!
Explosionsgefahr der Lithium-Batterie!
Beachten Sie die Vorschriften für den
Einsatz in explosionsgefährdeten Bereichen! Unfallgefahr bei Explosion!
© Copyright by ebro Electronic GmbH & Co. KG 1340 – 1906 – 2057 – 0804 3010-0256
2
Page 3
English Français
Please read this operating instructions
carefully before you put your new temperature data logger into operation
The instructions introduce you with clear
and simple statements into handling of
the device.
Information which is useful and important to understand the mode of operation, is highlighted in the instruction text.
Please consider the safety notes provided with the characters on the data
logger in the interest of a safe handling.
Safety notes
Never expose the logger to high temperatures!
Do not carry out tests in microwave
devices!
Danger of explosion of the lithium battery!
Veuillez lire attentivement le présent
mode d’emploi avant d’utiliser votre
enregistreur de température.
Ce mode d’emploi vous donne des
instructions claires et simples
concernant l’utilisation de l’appareil.
Les informations utiles et importantes
pour la compréhension du
fonctionnement de l’instrument sont
repérées par une bordure à gauche du
texte.
Pour un emploi sans risque de
l’enregistreur de température, respectez
les consignes de sécurité marquées du
symbole .
Consignes de sécurité
N’exposez jamais l’instrument à de
hautes températures!
N’utilisez pas l’enregistreur dans un
appareil à micro-ondes!
Danger d’explosion de la pile au lithium!
Please follow the instructions for use in
explosive areas! Risk of accident when
explosion occurs!
Observez les prescriptions pour l’emploi
en zones explosives! Risque d’accident
en cas d’explosion!
3
Page 4
EBI – 85 A/125 A
10
R10.0
R<10
50.0
Deutsch
Allgemeiner Hinweis zur
Handhabung von Loggern
mit biegsamen Fühlern!
(EBI-125A-EM-XXX-F1,6, EBI125A-PT2/3)
Bitte beachten Sie bei der Handhabung aller Datenlogger mit
biegsamen Fühlernadeln folgende Punkte:
- Biegen Sie den Fühler erst in 10mm
Abstand zur Hülse.
Halten Sie den Fühler im unteren
Bereich mit zwei Fingern fest und
biegen ihn mit der anderen Hand in
die gewünschte Position.
- Benutzen Sie keine Zangen zum biegen.
- Beachten Sie unbedingt den minimalen Biegeradius von 10mm.
Kleinere Biegeradien führen zu
Materialermüdung und dadurch
zwangsläufig zum Fühlerbruch.
- In den oberen 20mm des Fühlers befindet sich der eigentliche Sensor
--> bitte vermeiden Sie ein biegen
in diesem Bereich.
Bitte beachten Sie auch die Hinweise auf der nächsten Seite!
4
Page 5
English Français
General instructions for
use of loggers with flexible probes! (EBI-125A-EM-XXX-
F1,6, EBI-125A-PT2/3)
Please consider the following
points when using data loggers
with flexible probes:
- Twist the probe with a minimum
distance of 10mm from the socket.
Hold the lower part of the probe with
two fingers and bend the probe to
the desired position with the other
hand.
- Do not use a pincer for bending the
probe.
- Necessarily consider the minimum
bending radius of 10mm. Smaller
bending radiuses cause a fatigue of
material, which results in a breaking
probe.
- The sensor is located in the upper
20mm of the probe. Please do not
bend this part of the probe!
Remarque générale pour
le maniement des enregistreurs à capteurs flexibles!
(EBI-125A-EM-XXX-F1,6, EBI125A-PT2/3)
Pour le maniement de tous les
enregistreurs de données
utilisant des capteurs à aiguille
flexibles, veuillez observer les
points suivants:
- Pliez le capteur seulement à partir
d’une distance de 10 mm de la
douille. Tenez la partie inférieure du
capteur avec deux doigts et pliez-le
dans la position désirée avec l’autre
main.
- N’utilisez pas de pinces pour le
pliage.
- Observez absolument un rayon de
courbure minimum de 10 mm. Les
rayons de courbure plus courts
provoquent la fatigue du matériau et
donc inévitablement la rupture du
capteur.
Please consider also the
referring to the next side!
- Dans les 20 mm supérieurs du
capteur se trouve le vrai capteur
--> veuillez éviter tout pliage dans
cette zone.
Veuillez considérer aussi les
indications de page suivante !
5
Page 6
EBI – 85 A/125 A
min4mm
1
2
Deutsch
Zusätzliche Hinweise zur
Handhabung von Loggern
mit biegsamen Fühlern!
(EBI-125A-EM(R)-XXX-F1,6)
Beachten Sie bitte folgende
Punkte:
- Der Logger wird in der Schutzbox
ausgeliefert. Bitte belassen Sie ihn
in dieser, da ein einfädeln der Fühler
in das Schutzbox Oberteil unter Umständen nur noch schwer möglich
sein könnte (verbogener Fühler).
- Wenn Sie den Logger auslesen bzw.
programmieren wollen öffnen Sie die
Schutzbox indem Sie das Unterteil 3
durch ziehen nach unten entfernen.
Anschließend ziehen Sie das Oberteil 1 soweit nach oben bis ein Abstand von mindestens 4 mm
zwischen Logger und Oberteil
Schutzbox entsteht. Ziehen Sie dabei
nicht am Fühler sondern ausschließlich am Logger 2 !
- Nach dem Auslesen/Programmieren
3
des Loggers ist die Silikon-Schutzbox wieder zu schließen. Anschließend kann der Logger wieder
innerhalb seiner Spezifikation eingesetzt werden.
6
Page 7
English Français
Additional instructions for
use of loggers with flexible probes!
(EBI-125A-EM(R)-XXX-F1,6)
Please consider the following
points:
- The logger is delivered in a protection
box. Please leave the logger in the
box, because to mount the probe
into the upper section of the box may
only be possible with difficulties
(twisted probe).
- To read out or program the logger
please open the protection box by
pulling the lower part 3 downward.
Subsequently, pull upper section 1
upward to a distance of at least 4
mm between logger and upper
section of protection box. Pull
therefore not the probe but the logger
2 !
- After read out/programming the
logger the silicone protection box is
to be closed again. Subsequently,
the logger can be used again within
its specification.
Informations
supplémentaires
concernant l´utilisation
des enregistreurs avec
sondes pliables!
(EBI-125A-EM(R)-XXX-F1,6)
Veuillez S.V.P. tenir compte des
points suivants:
- L´enregistreur est livré dans le boîtier
de protection. Laissez celui-cis
préférablement dans le boitier, car
les sondes se laissent difficilement
enfiler dans les trous du couvercle
lorsque elles ont été pliées.
- Pour la lecture et programmation de
l´enregistreur ouvrez le boîtier de
protection en tirant sur la partie
inférieure 3 du boîtier. Ensuite tirez
l´enregistreur hors du couvercle 1,
jusqu´à une distance d´environ 4 mm
entre l´enregistreur et le couvercle.
Ne tirez jamais sur les sondes de
l´enregistreur, vous risquez seulement
de les briser. Tirez seulement sur le
boîtier de l´enregistreur 2 !
- Après la lecture et programmation de
l´enregistreur refermez le boitier de
protection. Ensuite vous pouvez de
nouveau utiliser l´enregistreur selon
les spécifications.
7
Page 8
EBI – 85 A/125 A
Deutsch
Inhaltsverzeichnis
1 Beschreibung ................... 10
Logger mit internem Sensor ..........10
Logger mit externem Sensor ......... 10
2 Lieferumfang .................... 12
3 Installation ........................ 14
3.1 Anschließen eines externen Fühlers
................................................. 14
3.2 Programmieren und Auslesen des
Loggers .....................................14
3.3 Auswählen des Messorts .........16
4 Bedienung......................... 16
5 Kalibrierservice ............... 18
6 Ex-Zulassung ................... 18
Anhang...................................... 20
I Zubehör ....................................20
II Technische Daten .....................24
8
Page 9
English Français
Table of contents
1 Description ....................... 11
Logger with internal sensor ........... 11
Logger with external sensor ..........11
2 Extent of supply ............... 13
3 Installation ........................ 15
3.1 Installation of an external.............
sensor .......................................15
3.2 Programming and readout of logger
................................................. 15
3.3 Selection of measuring point .... 17
4 Operation .......................... 17
5 Calibration service .......... 19
6 Ex-accreditation .............. 19
Appendix ................................... 21
I Accessories ..............................21
II Technical data .......................... 25
Table des matières
1 Description ....................... 11
Enregistreur avec capteur interne ..11
Enregistreur avec capteur externe . 11
2 Contenu de l’emballage . 13
3 Installation ........................ 15
3.1 Connexion d’un capteur...............
externe ......................................15
3.2 Programmation et lecture de
l’enregistreur .............................15
3.3 Choix des lieux de mesurage ...17
4 Utilisation .......................... 17
5 Service de calibrage ....... 19
6 Attestation de protection ....
antidéflagrante ................ 19
Annexe ...................................... 21
I Accessoires .............................. 21
II Caractéristiques techniques .....25
9
Page 10
EBI – 85 A/125 A
Deutsch
1 Beschreibung
1
2
3
Der programmierbare Temperatur–Datenlogger ist einfach zu handhaben und vielfältig einsetzbar, z.B. bei der Fertigung,
Forschung oder im Labor.
8
Mit dem Logger messen und speichern
Sie Temperaturwerte über einen bestimmten Zeitraum.
Zum Programmieren und Auslesen der
Daten verwenden Sie die Software
WINLOG 2000 und das Interface EBI-AE
2000 oder EBI-AE-S. Das Interface schlie-
7
ßen Sie an einen PC an.
Der Logger ist in verschiedenen Ausführungen – je nach Anwendung – erhältlich.
Logger mit internem Sensor

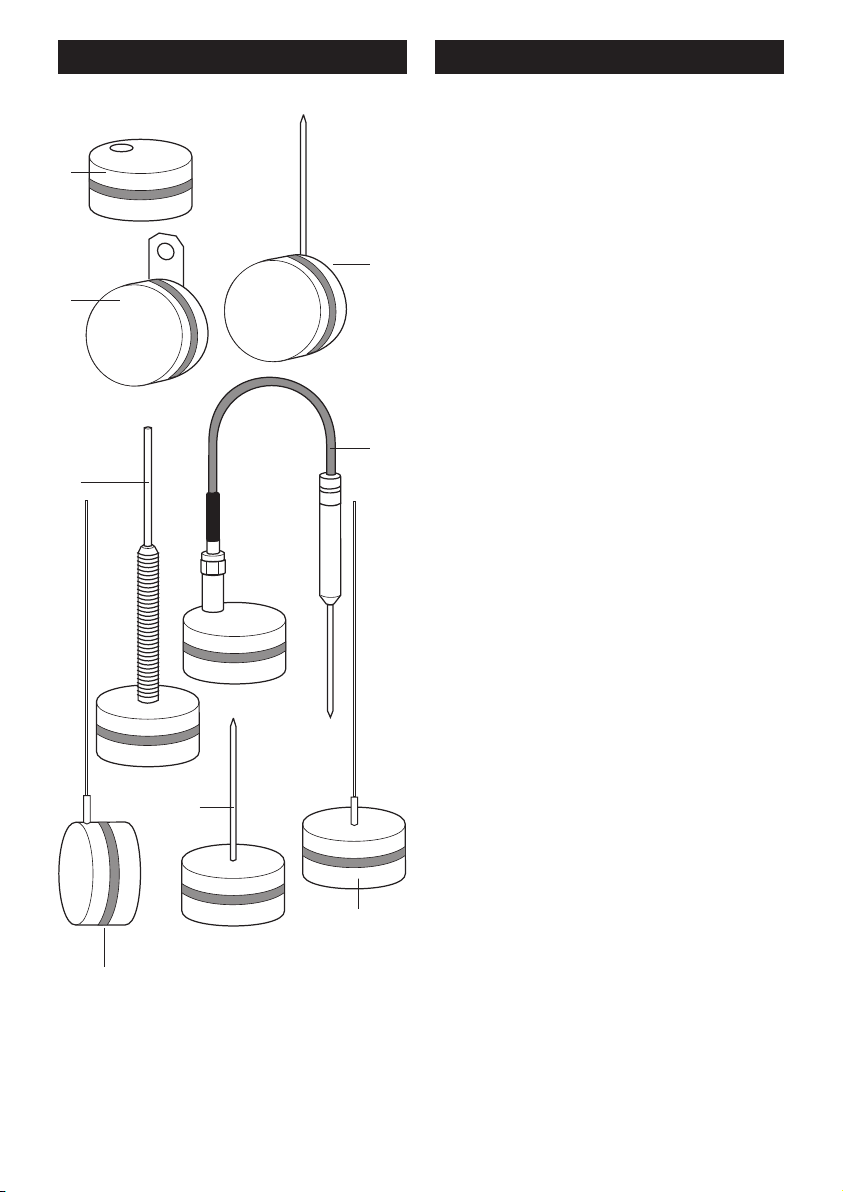

1 ........... Standard
2 ........... mit Öse
10
Logger mit externem Sensor
5
6
4
3 ........... Flaschen – Logger (Sensor ex-
tern oder intern und extern)
4 ........... Fühler biegsam radial
5 ........... Fühler axial
6 ........... Fühler biegsam axial
7 ........... Fühler extern, abschraubbar
8 ........... Fühler radial
Page 11
English Français
1 Description
The programmable temperature data
logger is easy to handle and variously
applicable, e.g. in manufacturing, research or in the laboratory.
With the logger you measure and store
temperature values for a certain period.
For the programming and data reading
of you use the software WINLOG 2000
and the Interface EBI-AE 2000 or EBIAE-S.
Attach the Interface to a PC.
The logger is available in different versions depending upon the application.
Logger with internal sensor
1 ............Standard
2 ............with eyelet
1 Description
Cet enregistreur de températures
programmable est facile d’emploi et peut
être utilisé dans nombreuses
applications, p.e. en production, dans
la recherche ou en laboratoire.
L’enregistreur mesure et enregistre les
valeurs de température pour une période
donnée.
Pour la programmation et la lecture des
données, utilisez le logiciel WINLOG
2000 avec l’interface EB-AE-2000 ou
EBI-AE-S. L’interface se connecte à un
ordinateur.
L’enregistreur est disponible en
différentes versions, en fonction de vos
besoins.
Enregistreur avec capteur interne
1 ........... standard
2 ........... avec œillet de fixation
Logger with external sensor
3 ........... bottle logger (external or internal
and external sensor)
4 ............radial flexible sensor
5 ............axial sensor
6 ...........axial flexible sensor
7 ........... external sensor, unscrewable
8 ........... radial sensor
• Fill in the enclosed service card.
Enregistreur avec capteur externe
3 ........... enregistreur pourbou
teilles(capteur externe ou in-
terne et externe)
4 ........... avec sonde flexible radiale
5 ........... avec sonde axiale
6 ........... avec sonde flexible axiale
7 ........... avec sonde externe,
démontable
8 ........... avec sonde radiale
11
Page 12
EBI – 85 A/125 A
Deutsch
2 Lieferumfang
Überprüfen Sie den Inhalt der Verpackung
auf Vollständigkeit und Unversehrtheit.
Wenn Sie einen Schaden vorfinden oder
Grund zur Beanstandung haben, wenden
Sie sich bitte an:
ebro Electronic GmbH & Co. KG
Peringerstr. 10
85055 Ingolstadt
Tel.: (0841) 9 54 78–0
Fax: (0841) 9 54 78 80
E-mail: [email protected]
Internet: http://www.ebro.de
Teileliste
• Logger EBI–85 A oder EBI–125 A
• Kalibrierzertifikat
Zubehör, je nach Bestellung und Anwendung, siehe Anhang I.
12
Page 13
English Français
2 Extent of supply
Check contents of the packing for completeness and integrity.
If you discover any damage or have any
reason for a complaint, please contact
your distributor or:
ebro Electronic GmbH & Co. KG
Peringerstr. 10
85055 Ingolstadt
Tel.: (0841) 9 54 78-0
Fax: (0841) 9 54 78 80
E-mail: [email protected]
Internet: http://www.ebro.de
Parts list
• Logger EBI-85 A or EBI-125 A
• Calibration certificate
Accessoires, depending on order and
application, see appendix I.
2 Contenu de l’emballage
Veuillez vérifier que le contenu de
l’emballage est complet et intact.
Si vous constatez un dommage ou si
vous avez un motif de réclamation,
adressez-vous à votre fournisseur ou à:
ebro Electronic GmbH & Co. KG
Peringerstr. 10
85055 Ingolstadt
Tel.: (0841) 9 54 78-0
Fax: (0841) 9 54 78 80
E-mail: [email protected]
Internet: http://www.ebro.de
Liste des pièces:
• Enregistreur EBI-85 A ou EBI-125 A
• Certificat de calibration
En option, selon commande ou
application voir annexe I.
13
Page 14
EBI – 85 A/125 A
EBI-AE2000
EBI-2
EBI-1
Deutsch
3 Installation
3.1 Anschließen eines exter-
nen Fühlers
Stecken Sie den Stecker des gewünschten Fühlers in die Buchse am Logger. Der
Stecker sitzt richtig, wenn er dabei einrastet.
Schrauben Sie die Überwurfmutter fest,
um die Verbindung zu sichern.
3.2 Programmieren und Aus-
lesen des Loggers
Mit der Software WINLOG 2000 programmieren und starten Sie Ihren
Logger und lesen die Daten aus. Verfahren Sie dabei, wie im beiliegenden Benutzerhandbuch beschrieben.
Wenn gewünscht, übernimmt die
ebro Electronic GmbH & Co. KG
das Programmieren und das spätere Auslesen der Daten.
Interface EBI-AE-2000
14
Legen Sie den Logger in die dafür vorgesehene Halterung am Interface ein.
Stecken Sie das RS 232-Kabel in die
Buchse „RS 232“ an der Rückseite des
Interface, und stellen Sie die Verbindung
zum PC her.
Wenn an Ihrem PC eine 25-polige
PC
COM-Schnittstelle vorhanden ist,
verwenden Sie bitte das entsprechende Datenkabel.
Page 15
English Français

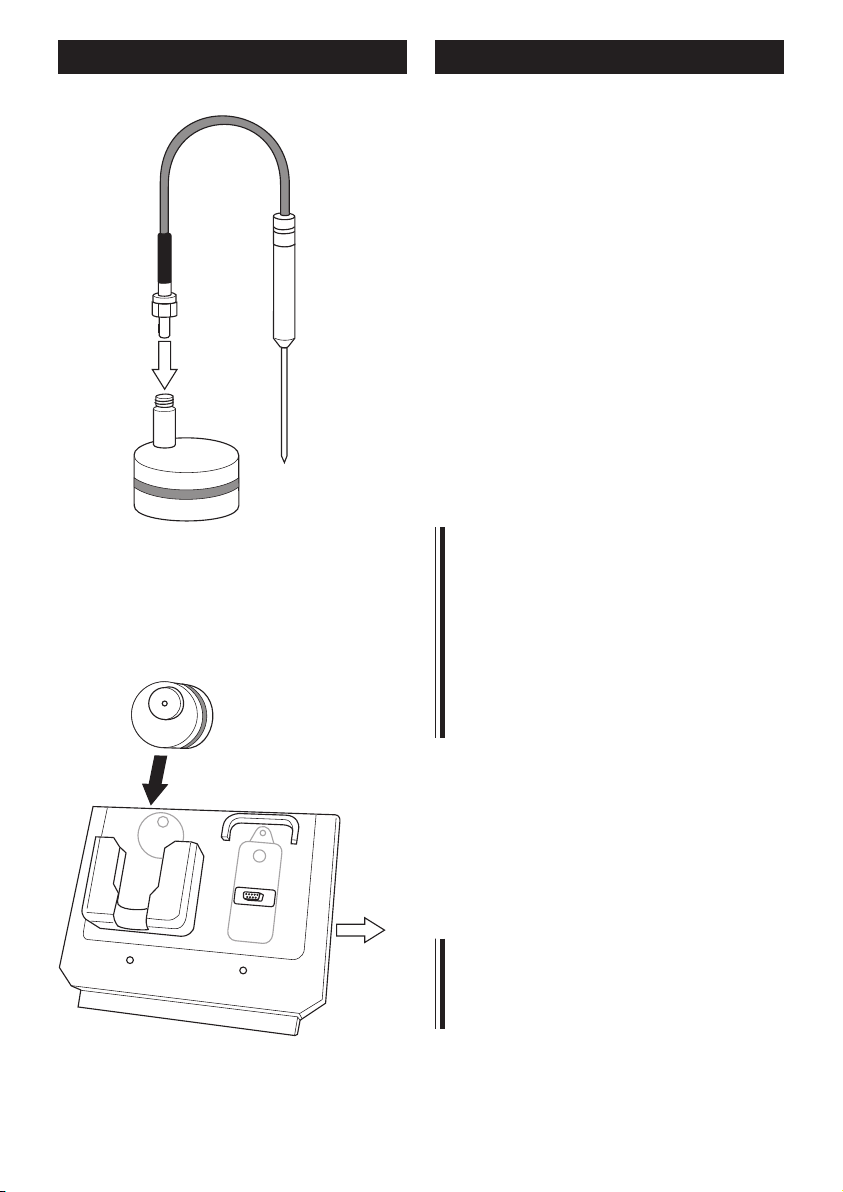

3 Installation
3.1 Installation of external
sensor
Put the plug of the desired probe into
the socket at the logger. The plug sits
correctly, if it locks thereby.
Bolt on the union nut, in order to protect
the connection.
3.2 Programming and readout
of logger
Pogram with the software WINLOG
2000, start your logger and select the
data. Proceed thereby as described
in the enclosed user manual. If
required, ebro Electronic GmbH &
Co. KG takes over the programming
and the posterior readout of the data.
Insert the logger into the designated
mounting at the INTERFACE.
Put the RS 232 cable into the socket „RS
232“ at the rear side of the Interface and
connect to the PC.
If there is a 25-pin COM Interface at
your PC, please use the appropriate
data cable.
3 Installation
3.1 Connexion d’un capteur
externe
Connectez la sonde souhaitée sur
l’enregistreur. Le connecteur doit
s’encliqueter pour un fonctionnement
correct.
Vissez l’écrou d’accouplement pour
verrouiller la connexion.
3.2 Programmation et lecture
de l’enregistreur
Le logiciel WINLOG 2000 vous permet
de programmer et de lancer
l’enregistreur puis de lire les données.
Veillez à observer les instructions du
manuel de référence.
Si vous le souhaitez, ebro Electronic
GmbH & Co. KG prend en charge pour
vous la programmation et la lecture
ultérieure des données.
Insérez l’enregistreur dans son logement
sur l’interface.
Raccordez le câble RS 232 au connecteur
RS 232 à l’arrière de l’interface, puis à
l’ordinateur.
Si votre ordinateur dispose d’une
interface série (port COM) à 25
broches, utilisez le câble correspondant.
15
Page 16
EBI – 85 A/125 A
Deutsch
Programmieren Sie den Logger. Beachten Sie dabei:
Messtakt und Umgebungstemperatur
haben Einfluss auf die Lebensdauer der
Batterie.
Bei einer Temperatur von 25°C ergeben
sich folgende Werte:
Messtakt Lebensdauer
1 Sekunde 1 Jahr
10 Sekunden 2 Jahre
1 Minute 5 Jahre
1 Stunde 8 Jahre
Beim späteren Auslesen der Daten
verfahren Sie ebenfalls, wie im
Benutzerhandbuch für die Software
WINLOG 2000 beschrieben.
16
3.3 Auswählen des Messorts
Wählen Sie einen geeigneten Messort für
den Logger.
Setzen Sie den Logger niemals elektrischen Feldern aus, z.B. durch
Netz- und Kraftstromleitungen.
4 Bedienung
Der Logger ist wasserdicht und druckfest bis maximal 20 bar.
Verwenden Sie den Logger immer
bestimmungsgemäß.
Nur so vermeiden Sie fehlerhafte
Messergebnisse.
Page 17
English Français
Program the logger. Consider thereby:
Sampling rate (intervall) and ambient
temperature have influence on the life
span of the battery.
At a temperature of 25°C the following
values result:
Sampling rate life span
1 second 1 year
10 seconds 2 years
1 minute 5 years
1 hour 8 years
For later readout of recorded data
please proceed as described in the
WINLOG 2000 user manual.
3.3 Selection of measuring
point
Select an appropriate location for the
logger.
Never expose the logger to electrical
fields, e.g. by Mains and power
circuits.
Lors de la programmation de l’enregistreur, tenez compte des éléments
suivants:
La cadence de mesure et la température environnante ont une influence sur
la durée de vie de la pile.
À une température de 25 C, on peut
compter sur les valeurs suivantes:
Cadence de mesure Durée de vie
1 seconde 1 an
10 secondes 2 ans
1 minute 5 ans
1 heure 8 ans
Pour la lecture ultérieure des données,
procédez aussi selon les instructions
du manuel du logiciel WINLOG 2000.
3.3 Choix des lieux de mesurage
Choisissez un lieu adapté pour utiliser
l’enregistreur.
N’exposez jamais l’instrument à l’influence de champs électromagnétiques,
p.e. à proximité du réseau électrique
ou de lignes électriques à fort courant.
4 Operation
The logger is waterproof and pressure
resistant up to approx. 20 bar.
Always use the logger for its intended purpose. Only this way you
avoid incorrect measuring results.
4 Utilisation
L’enregistreur est étanche à l’eau et
résiste à la pression jusqu’à 20 bars au
maximum.
Afin d’éviter toute mesure erronée,
n’utilisez l’enregistreur que conformément à l’usage prévu.
17
Page 18
EBI – 85 A/125 A
BVS 03 ATEX E 357
Deutsch
Lassen Sie den Logger langsam von hohen auf niedrige Temperaturen abkühlen.
Eine schnelle Abkühlung kann zur
Undichtigkeit des Loggers führen.
5 Kalibrierservice
Um eine hohe Messgenauigkeit zu garantieren, muss der Logger jährlich kalibriert werden. Dazu bietet die ebro
Electronic GmbH & Co. KG einen
Kalibrierservice an.
• Füllen Sie die beiliegende Servicekarte aus.
• Nach einem Jahr rufen wir Ihren Logger zur Kalibrierung ab.
• Innerhalb einer Woche erhalten Sie
den Logger kalibriert zurück.
18
6 Ex-Zulassung
Für den Temperatur – Datenlogger EBI–
85A-Ex, EBI-85A-Rx-Ex liegt die Bescheinigung „Elektrische Betriebsmittel
für explosions- gefährdete Bereiche“
von der EXAM BBG Prüf- und Zertifizier
GmbH vor:
Page 19
English Français
BVS 03 ATEX E 357
BVS 03 ATEX E 357
Let the logger cool down slowly from high
to low temperatures. A fast cooling down
can lead to a leakage of the logger.
5 Calibration service
In order to guarantee a high accuracy of
measurement, the logger has to be
calibrated annually. In addition ebro
Electronic GmbH & Co. KG offers a
calibration service.
• Fill in the enclosed service card.
• After one year we recall your logger
for calibration.
• The calibrated logger will be returned within one week.
Laissez l’enregistreur refroidir lentement:
un refroidissement rapide peut provoquer un défaut d’étanchéité de
l’instrument.
5 Service de calibrage
Pour garantir une bonne précision de la
mesure, l’enregistreur doit être calibré
chaque année. Pour cela, ebro
Electronic GmbH & Co. KG vous
propose un service de calibrage.
• Remplissez la carte-service jointe.
• Au bout d’une année, nous rappelons votre enregistreur pour procéder
à son calibrage.
• Nous vous retournons le thermomètre
calibré sous huit jours.
6 Ex-Accreditation
For the temperature data logger EBI 85AEx, EBI-85A-Rx-Ex the certificate
„Electrical equipment for explosive
areas“, issued by the „EXAM BBG Prüfund Zertifizier GmbH“, is available:
6 Attestation de protec-
tion anti déflagrante
Pour l’enregistreur de température EBI–
85A-Ex, EBI-85A-Rx-Ex le certificat
« Matériels électriques pour les zones à
risque d’explosion » a été délivré par la
société allemande de contrôle et de
certification EXAM BBG Prüf- und
Zertifizier GmbH:
19
Page 20
EBI – 85 A/125 A
Deutsch
Anhang
I Zubehör
Typ Artikelbezeichung
EBI HAL-S Loggerhalterung
EBI-Koffer Samsonite-Koffer
EBI ID-114x160 Große Thermo-
Isolierbox
EBI KV3 Klemmverschraubung
EBI NI Einpressnippel, 100
Stück
EBI SK Schutzkäfig
EBI-FL Flaschenadapter, PVC,
bis 90°C für EBI–125 A-
EM-L-6
EBI-FLS Flaschenadapter, Sili-
kon, bis 130°C für EBI–
125 A-EM-L-6
20
EBI-DA Dosenadapter für EBI–
85/125 A-EM
Externe Fühler für EBI–85/125 A-E-OF
und EBI–85/125 A-ES-OF in verschiedenen Ausführungen auf Anfrage.
Page 21
English Français
Appendix
I Accessories
Type Article name
EBI HAL-S Logger mount
EBI case Samsonite case
EBI ID-114x160 Large thermal isolating
box
EBI ID-70x54 Small thermal isolating
box
EBI KV3 Clamping screw
connection
EBI NI Insertion nipple, 100
pieces
EBI SK Protective cage
EBI-FL Bottle adapter, PVC,
up to 90°C for EBI-125
A-EM-L-6
EBI-FLS Bottle adapter,
silicone, up to 130°C
for EBI-125 A-EM-L-6
EBI-DA Can adapter for EBI-85/
125 A-EM
External probes for EBI-85/125 A-E-OF
and EBI-85/125 A-ES-OF in different
versions on request
Annexe
I Accessoires
Modèle Dénomination
EBI HAL-S Support pour
enregistreur
EBI-Koffer Mallette Samsonite
EBI ID-114x160 Grand boîtier isother-
me
EBI KV3 Presse-étoupe
EBI NI Manchons à sertir, par
100
EBI SK Cage de protection
EBI-FL Adaptateur pour
bouteille, PVC, jusqu’à
90 C pour EBI-125 A-
EM-L-6
EBI-FLS Adaptateur pour
bouteille, silicone,
jusqu’à 130°C pour
EBI-125 A-EM-L-6
EBI-DA Adaptateur pour
boîtes, pour EBI-85/
125 A-EM
Sondes externes pour EBI-85/125 A-E-
OF et EBI-85/125 A-ES-OF: plusieurs
versions disponibles, sur demande.
21
Page 22
EBI – 85 A/125 A
Deutsch
WINLOG 2000-V Validierte Software
WINLOG 2000-S Standard-Software
WINLOG 2000-P Profi-Software
WINLOG Handbuch
EBI-AE 2000 Interface mit Kabel
EBI-AE - S Interface mit Kabel
22
Page 23
English Français
WINLOG 2000-V Validated software
WINLOG 2000-S Standard software
WINLOG 2000-P Professional software
WINLOG Instruction manual
EBI-AE 2000 Interface with cables
EBI-AE - S Interface with cables
WINLOG 2000-V Logiciel Validé
WINLOG 2000-S Logiciel Standard
WINLOG 2000-P Logiciel Professionnel
WINLOG Mode d’emploi
EBI-AE 2000 Interface avec cables
EBI-AE- S Interface avec cables
23
Page 24
EBI – 85 A/125 A
Deutsch
II Technische Daten
Sensor ........................... Pt 1000, intern
und/oder extern
Lagertemperatur
EBI–85 A .................... -40 bis +85°C
EBI–125 A .................. -40 bis +125°C
Messbereich bei internem Fühler:
EBI–85 A .................... -40 bis +85°C
EBI–125 A .................. -40 bis +125°C
Dauerbetrieb............... -40 bis +125°C
bis 3 Stunden ............ bei +130°C
bis 1 Stunde............... bei +140°C
Messbereich bei externem Fühler:
EBI–85 A/125A .......... -50 bis +150°C
oder
-50 bis +400°C
Arbeitstemperatur:
EBI–85 A .................... -40 bis +85°C
EBI–125 A .................. -40 bis +125°C
Messtakt ....................... 1 s bis 8 h
Auflösung ..................... 0,1°C
Genauigkeit ................... ±0,3°C
Kanäle ........................... 1-3
Speicherplätze .............. ca. 18 000
Datenausgang ............... M-BUS
Batterie ......................... Lithium 3,6 V
Batterielebensdauer ...... 5 bis 8 Jahre
Gehäuse ........................Edelstahl mit
PEEK-Ring
Abmessungen ............... Höhe 28 mm,
Ø 48 mm
Gewicht......................... ca. 100 g
Schutzklasse ................ IP 68
max. Druck, abs. ............ 20 mbar ... 20 bar
24
Technische Änderungen vorbehalten
Page 25
English Français
II Technical data
Sensor ............................. Pt 1000, internal
or external
Storage temperature
EBI-85 A....................... -40 to +85°C
EBI-125 A .................... -40 to +125°C
Measuring range with internal sensor:
EBI-85 A....................... -40 to +85°C
EBI-125 A .................... -40 to +125°C
Continuous operation . -40 to +125°C
Up to 3 hours ............... at 130°C
Up to 1 hour................. at 140°C
Measuring range with external sensor:
EBI-85 A/125A ............. -50 to +150°C
or
-50 to +400°C
Operating temperature:
EBI-85 A....................... -40 to +85°C
EBI-125 A .................... -40 to +125°C
Sampling rate .................. 1 s to 8 h
Resolution ...................... 0.1°C
Accuracy ......................... ± 0.3°C
Channels ........................ 1
Storage memory ............. approx. 18,000
Data output ..................... M-BUS
Battery ............................ lithium 3.6 V
Life span of battery......... 5 to 8 years
Casing ............................. Stainless-steel
with PEEK ring
Dimensions ..................... Height 28 mm,
Diameter 48 mm
Weight ............................. approx. 100 g
Protection class .............. IP 68
Max. pressure abs. .......... 20 mbar
to 20 bar
II Caractéristiques techniques
Capteur ......................... Pt 1000, interne et/
ou externe
Température de stockage
EBI-85 A ..................... de -40°C à +85 °C
EBI-125 A ...................de -40°C à +125°C
Etendue de mesure avec capteur interne:
EBI-85 A ..................... de -40 °C à +85 °C
EBI-125 A ...................de -40°C à +125°C
Utilisation permanente ... de -40°C à +125°C
3 heures max. ............. à +130 °C
1 heure max. ............... de -40°C à +140°C
Etendue de mesure avec sonde externe:
EBI-85 A/125A ............ de -50°C à +150°C
ou
de -50°C à +400°C
Température de fonctionnement:
EBI-85 A ........................ de -40°C à +85°C
EBI-125 A ...................... de -40°C à +125°C
Cadence de mesure ...... de 1 s à 8 h
Résolution .................... 0,1 °C
Exactitude ..................... ± 0,3 °C
Canaux .......................... 1
Mémoire......................... env. 18.000 mes.
Sortie des données....... M-BUS
Pile ................................ 3,6 V lithium
Durée de vie de la pile ... de 5 à 8 ans
Boîtier ........................... Acier inox avec
peek ring
Dimensions ................... hauteur 28 mm,
diamètre 48 mm
Masse ............................ 100 g env.
Indice de protection ...... IP 68
Pression maximale abs. . 20 mbar à 20 bars
Subject to technical change
Sous réserve de modifications techniques
25
Page 26
EBI – 85 A/125 A
Deutsch
zu beachten bei EBI-85A-TT
Lagertemperatur ........... -40°C bis +85°C
Messbereich .................. -85°C bis +85°C
Arbeitstemperatur ......... -85°C bis +85°C
Genauigkeit:
±0,3°C ........................... von -39°C bis
+85°C
±2,0°C ........................... von -85°C bis
-40°C
Batterielebensdauer
typisch 10 x 100 h ........ bei -85°C
zu beachten bei EBI-125A-EM-250/500F-1,6 (2K) und EBI-125A-R-250-F-1,5
Lagertemperatur ........... -40°C bis +125°C
Messbereich .................. 0°C bis +150°C
Arbeitstemperatur:
0°C ... +125°C
0°C ... +135°C max. 3h
0°C ... +150°C max. 1h
Messgenauigkeit:
0°C ... 100°C ±0,3°C
100°C ... 140°C ±0,1°C
140°C ... 150°C ±0,3°C
Auflösung ..................... 0,036 °C
Speicherplätze .............. ca. 6 000/Kanal
26
Ex-Zulassung EBI-85A, EBI-85A-Rx:
II 2G EEx ia IIC T4 (-20°C ≤ Ta ≤ +60°C)
II 2G EEx ia IIC T5 (-20°C ≤ Ta ≤ +50°C)
II 2G EEx ia IIC T6 (-20°C ≤ Ta ≤ +40°C)
Page 27
English Français
take notice with EBI-85A-TT
Storage temperature ..... -40°C bis +85°C
Measuring range ........... -85°C bis +85°C
Operating temperature . -85°C bis +85°C
Accuracy:
±0,3°C ........................... from -39°C to
+85°C
±2,0°C ........................... from -85°C to
-40°C
Life span of battery
typical 10 x 100 h .........with -85°C
take notice with EBI-125A-EM-250/500F-1,6 (2K) and EBI-125A-R-250-F-1,5
Storage temperature ..... -40°C to +125°C
Measuring range ........... 0°C to +150°C
Operating temperature:
0°C ... +125°C
0°C ... +135°C max. 3h
0°C ... +150°C max. 1h
Measure accuracy
0°C ... 100°C ±0,3°C
100°C ... 140°C ±0,1°C
140°C ... 150°C ±0,3°C
Resolution ...................... 0.036 °C
Storage memory ........... approx. 6 000/
channel
á considerer EBI-85A-TT
Température de stockage de -40°C á
+85°C
Etendue de mesure ....... de -85°C á +85°C
Température de fonctionnement
................................... de -85°C á +85°C
Exactitude:
±0,3°C ........................... de -39°C á +85°C
±2,0°C ........................... de -85°C á -40°C
Durée de vie de la pile:
typique 10 x 100 h ....... á -85°C
á considerer EBI-125A-EM-250/500-F1,6 (2K) et EBI-125A-R-250-F-1,5
Température de stockage de -40°C á
+125°C
Etendue de mesure ....... de 0°C á +150°C
Température de fonctionnement:
de 0°C á +125°C
de 0°C á +135°C max. 3h
de 0°C á +150°C max. 1h
Exactitude:
de 0°C á 100°C ±0,3°C
de 100°C á 140°C ±0,1°C
de 140°C á 150°C ±0,3°C
Résolution .................... 0,036 °C
Mémoire......................... env. 6.000/canal
Ex-accreditation EBI-85A, EBI-85A-Rx:
II 2G EEx ia IIC T4 (-20°C ≤ Ta ≤ +60°C)
II 2G EEx ia IIC T5 (-20°C ≤ Ta ≤ +50°C)
II 2G EEx ia IIC T6 (-20°C ≤ Ta ≤ +40°C)
Attestation de protection anti déflagrante
EBI-85A, EBI-85A-Rx
II 2G EEx ia IIC T4 (-20°C ≤ Ta ≤ +60°C)
II 2G EEx ia IIC T5 (-20°C ≤ Ta ≤ +50°C)
II 2G EEx ia IIC T6 (-20°C ≤ Ta ≤ +40°C)
27
Page 28
Konformitätserklärung
Declaration of conformity
Déclaration de conformité
ebro Electronic GmbH & Co. KG
Peringerstraße 10
D-85055 Ingolstadt
erklärt in alleiniger Verantwortung, dass das Produkt
explains in sole responsibility that the product
déclare sous sa seule responsabilité que le produit
Geräteart:
Type of Device:
Type d‘appareil:
mit den folgenden technischen Vorschriften und Normen übereinstimmt:
and which is therefore in accordance to following documents standards or:
et donc est conforme aux références ou normes:
Techn. Vorschriften:
Documents:
Références:
Temperatur–Logger
Temperature data Logger
Enregistreuer de température
89/336/EWG
elektromagnetische Verträglichkeit/
electromagnetic compatibility/
compatibilité électromagnétique
94/9/EWG
Explosionsrichtlinie
Explosion guideline
Directive de explosion
EBI - 85 A / EBI – 125 A
EBI - 85A - Ex
EBI - 85AR - 50(75) - Ex
Prüfstellen:
Testlaboratory:
Organisme de contrôle:
EN 50014
Elektrische Betriebsmittel für explosionsgefährdete Bereiche
Electrical apparatus for potentially explosive atmospheres
Matériel électrique pour atmosphéres explosibles
EN 50020
Elektrische Betriebsmittel für explosionsgefährdete Bereiche
Eigensicherheit „i“
Electrical apparatus for potentially explosive atmospheres Instrinsic safety „i“
Matériel électrique pour atmosphéres explosibles Sécurité instrinsèque „i“
Mikes Product Service GmbH
Ohmstraße 24
D-94342 Straßkirchen
Ingolstadt, 12.09.1998
®
EXAM BBG Prüf- und Zertifizier GmbH
Wolfgang Klün
Geschäftsführer
Managing director
Directeur gérant
Loading...
