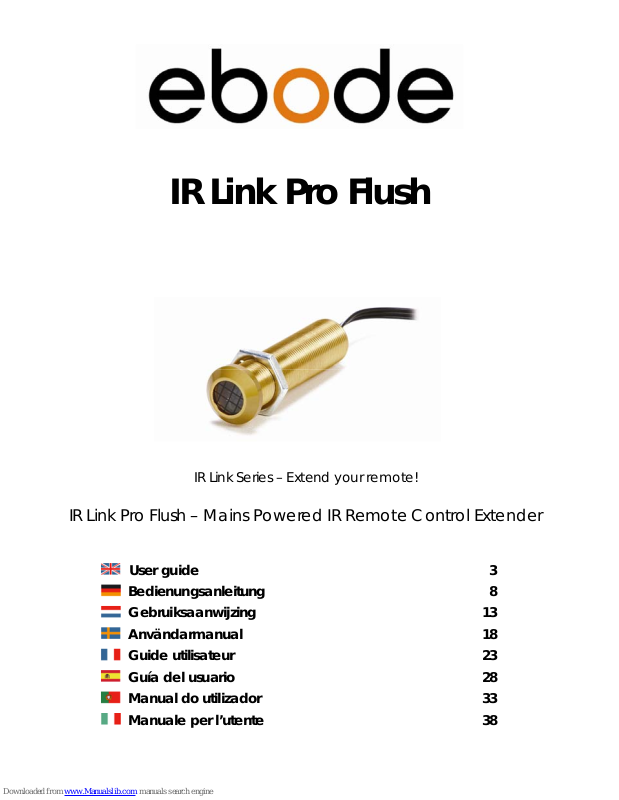

Ebode IR Link Pro Flush User Manual

IR Link Pro Flush

IR Link Series – Extend your remote!

IR Link Pro Flush – Mains Powered IR Remote Control Extender

User guide 3

Bedienungsanleitung 8
Gebruiksaanwijzing 13
Användarmanual 18
Guide utilisateur 23
Guía del usuario 28
Manual do utilizador 33
Manuale per l’utente 38

31-12-2010 2 IR Link Pro Flush

Contents of the kit / Lieferumfang / Inhoud van de kit / Innehåll / Contenu du kit /
Contenido del paquete / Conteúdo do kit / Dotazione del kit

1x IRLPRO IR Link Pro Flush Mount Receiver,
including 4 interchangeable coloured top covers,

1x IRHUB4 Connecting Hub + Status input Jumper Cable,

2x 3IREDB Triple Blinking Emitter, including replacement
adhesives

1x IRQC Quick Connect cable

1x 230V~50Hz to 12VDC 200mA Power Supply Adapter.

Example of where to install your IR Link Pro Flush:

31-12-2010 3 IR Link Pro Flush

User Guide

CONTENTS

1. Conformity of Use

2. Introduction

3. Kit content

4. How does the ebode IR Link Pro Flush work?

5. Installing the ebode IR Link Pro Flush

6. Operation

7. How to avoid and solve possible problems

8. Technical information

1. Conformity of Use

For carefree and safe use of this product, please read this manual and safety information
carefully and follow the instructions. The unit is registered as a device that does not cause or
suffer from radio-frequency in terference. It is CE approv ed and it conforms with the Lo w Voltage
Directory. The safety and installation instructions must be observed. Technical manipulation of the
product or any changes to the product are forbidden, due to security and approval issues.
Please take ca re to set up th e device corre ctly - consul t your user guide . Young childr en should
use the device only under adult supervision. No guarantee or liability will be accepted for any
damage caused due to incorrect use of the equipment supplied, other than indicated in this
owner’s manual.

SAFETY WARNINGS

• To prevent sho rt circu its, th is produ ct (exc ept if specified for outdoor use) should only be used
inside and only in dry spaces. Do not expose the components to rain or humidity.

• Avoid strong mechanical tear and wear, extreme ambient temperatures, strong vibrations
and atmospheric humidity.

• Do not disassemble any part of the product: no user-serviceable parts are inside. The p roduct
should only be repaired or serviced by qualified and authorized service personnel. Defec ted
pieces must be replaced by original (spare) parts.

• Batteries: keep batteries out of the reach of children. Disp ose of batteries as chemical waste.
Never use old and new batteries or different types of batteries together . Remove the batteries
when you are not using the system for a longer period of time. When inserting batteries be sure
the polarity is respected. Make sure that the batteries are not short circuited and are not
disposed in fire (danger of explosion).

In case of improper use or if you have opened, altered and repaired the product yourself, all
guarantees expire. The supplier does not accept responsibility in the case of improper use of the
product or when the product is used for purposes other than specified. The supplier does not
accept responsibility for additional damage other than covered by the legal product
responsibility.

2. Introduction

Congratulations on purchasing the ebode IR Link Pro Flush Kit. Our ebode proprietary eIR

2xTM

(pronounce Irex) Technology guarantees a high level of immunity for InfraRed noise from direct
sunlight, CFL lighting and Flat Panel TV’s (including Plasma, LCD and LED).

31-12-2010 4 IR Link Pro Flush

This kit contains two 3IREDB Triple Blinking Emitters for control of 6 devices, and a 1IRQC Quick
Connect cable for direct control of popular Audio/Video Receivers (e.g. Yamaha, Onkyo,
Denon, Marantz, NAD, Harman Kardon, Pioneer, Sony etc). The IR Link Pro Flush Kit runs on a
12VDC mains adapter (included) and is expandable with extra IR Link Receivers in different
rooms.

The IR Link Pro Flush Kit is a mains powered InfraRed Extender System that allows full remote
control operation of audio/video comp onents (such as your Blu-ray player, A/V Receiver, DVR,
Satellite Box, Cable Tuner, etc.) which are located behind cl osed cabinet doors, in other rooms,
or other concealed and/or out-of-sight locations.

An InfraRed Extender in general consists of an IR (InfraRed) capture device, the IR Receiver, a
distribution circuit/connecting block, the IR Hub, and finally the IR LED output, the IR Emitter,
which flashes the IR signal to the A/V component.

3. Kit content

The IR Link Pro Flush K it is a pre-packaged InfraRed Remote Con trol Extender System. It includes
an IRLPRO Flush Mount IR Receiver with 4 interchangeable, coloured top covers (black, white,
brushed chrome and brass), an IRHUB4 Connecting Hub with 4 Emitter outputs + Status input
Jumper Cable, two 3IREDB Triple Blinking Emitters, a 1IRQC Quick Connect cable and a 12VDC
Power Supply. These parts are all that are necessary to control up to 7 components.

4. How does the ebode IR Link Pro Flush work?

The ebode IR Link Pro Fl ush is intended for use in IR control systems wher e the IRHUB4 Conn ecting
Hub is within reach of the 2-mete r cable of the I RLPRO IR Receiv er, e.g. when installing th e IR Link
Pro Flush Kit in a cabinet where the controlled components are behind closed doors, and the
IRLPRO Flush Receiver can i .e. be mounted into the cabinet (see step 3 in chapter 5), but always
within line of sight of your hand held remotes.

5. Installing the ebode IR Link Pro Flush

The IRHUB4 sockets are colour coded for easy plug & pl ay installation of the IR Rec eiver and IRED
Emitters, which have coloured jacks.

A typical system is shown in Fig. 1 belo w. Refer to this diagram and the procedure that follows
when making connections:

Fig1

31-12-2010 5 IR Link Pro Flush

1. Attach the 3IREDB Emitters onto the IR Sens or Windows of the compon ents in your system tha t

you wish to control. Refer to Fig. 2.
2a. Plug the yellow mini plugs of the 3IREDB into one of the yellow labelled

"EMITTERS" jacks of the IRHUB4 Connecting Hub.
2b. Plug the IRQC cable into one of the yellow labelled “EMITTERS” jacks of

the IRHUB4, and the o ther side into the 3.5 mm mono I R input of your AVR.
IRED Mono TS 3.5mm pin configuration: tip is IR Data, sleeve is Ground.
(PLEASE CHECK THE MANUAL OF THE DEVICE FOR MATCHING PIN
CONFIGURATION)

3. Drill a hole 10,5 mm wide where you wish to position the IR Receiver. Remove the screw-nut,

push the receiver cable and thread through th e hole with the lens facing into the room (and in
line-of-si gh t of y our han dhel d r emo te). Scr ew the nut b ac k o n un til tigh t to h old the I R R ecei v er in
place.

4. Plug the red mini-plug of the I RLP RO Fl us h IR Receiver into the red label l ed "IR RCVR" jack on the

IRHUB4 Connecting Hub.

5. Plug the 12VDC Power Supply into an unswitched 230V~50Hz outlet.

NOTE: It is important that you use an unswitched AC outlet so that the IR system is always active
for system power ON commands.

6. Plug the 2.1mm "C" plug of the Power Supply Adapter into the "+12VDC" jack on the IRHUB4

Connecting Hub.

STATUS

You can send a Power Status signal to the IRLPRO Flush IR Receiver by connecting a power
adapter to this con nection (not sup plied; 5 - 24VDC & 5 – 12VAC), which e.g. is switched by the
device to be controlled. When the A/V device or contact is switched on, the Amber Status LED
will light up in the IRLPRO Flush IR Receiver so that you can see that the A/V device is switched on.
(see figure 3). The input voltage range is 5 – 24 VDC & 5 – 12 VAC. Socket 2.1mm, pin
configuration: centre/red is ST/+VDC, sleeve/black is GND.

Fig 2

Fig3

31-12-2010 6 IR Link Pro Flush

On the top o f the cabinet there i s a cut out for jumper placement . The default position of the
jumper is the parking position JP1. You have 3 different status led response positions:

- Default, JP on position JP1: Feedback LED active & Status LED not-active/unused

- JP on position JP2: Feedback LED & Status LED both always OFF

- JP cable on position JP2 with voltage supply within range: Feedback LED & Status LED active

(depending on external voltage being present)

- JP on position JP3: Feedback LED active & Status LED always ON (based on power to IR HUB4)

6. Operation

The IR repeater system should now operate each of the controlled components. When the
system is operating correctly, you should see a Blue "talk-back" LED flash on the front of the
IRLPRO Flush IR Receiver when you aim your hand held remote control(s) at it and press the
buttons.

7. How to avoid and solve possible problems

Although the ebode IR Link Pro Flush is equipped with proprietary eIR

2xTM

(pronounced Irex)
Technology, which guarantees a high level of immunity of InfraRed noise from direct sunlight, CFL
lighting and Flat Panel TV’s (including Plasma, LCD and LED), in rare cases, the IRLPRO Flush IR
Receiver may have to be moved to a different location if the unit is picking up unexpected
interference. This interference may, in severe cases, prevent the system from working.

After repositioning, check to see if the IR Link Pro Flush operates the satellite Receiver or other
components . I f the IR Link P ro Fl ush s till does not work , rep osi tion the I RE D Emit ter (s). I t ma y not be
located dir ectly ov er the compon ent’s Inf raRed receiving " window". Consult the owner's manual
of the unit or the manufactu rer for the exact location of the InfraRed "window".

IMPORTANT: For installations involving more than two remote rooms, use the services of a
competent professional audio/video installer experienced in InfraRed remote control systems.

Do you still have questions? Please refer to www.ebodeelectronics.eu

8. Technical information

IRLPRO FLUSH IR RECEIVER SPECIFICATIONS

• InfraRed modulation frequency bandwidth: 30 - 60 kHz.

• Cable length 2m, extendable to max. 300 metres (UTP or equivalent).

• Red 3.5mm TRRS plug pin configuration from tip to sleeve:

o Tip = yellow = IR Data
o Ring 1 = black = Ground = Thin wire 3
o Ring 2 = red = +12VDC = Thin wire 4 outside, opposite end to yellow/white striped
o Sleeve = white = Status = Thin wire 2 next to yellow/white striped

• Reception range: Up to 10 meters, depending on local conditions and remote control used.

• Reception angle: 45 degrees off axis.

• Talkback LED (BLUE). Indicates InfraRed reception only when Emitter(s) are connected.

• Status LED (AMBER). Indicates power status of A/V system

• Maximum number of directly driven IRED IR Emitters: 4 triple Emitters using the IRHUB4

Connecting Hub. Up to six IRLPRO Flush IR Receivers may be connected in parallel at the
screw terminals input of IR Link IRHUB series connecting blocks (e.g. optional IRHUB2CI and
IRHUB4). Power requirements: 12 volts DC @ 25 mA. Requires 12VDC Power Supply (included).

• Dimensions IRLPRO Flush IR Receiver: 50 mm x Ø 12 mm

31-12-2010 7 IR Link Pro Flush

NOTE: Unit will not work with certain brands & models that operate at higher frequencies (e.g.
B&O). Contact ebode Technical Support for more information.

Cable requirements for long lengths to remote rooms:
3-conductor, 24AWG/0,2mm2 solid or stranded wire up to 50m, 22AWG/0,35mm2 up to 100m,
20AWG/0,5mm2 up to 200m and 18AWG/1mm2 up to 300m (unshielded OK).
Maximum transmission length: 300m with category cable (UTP, use white striped together for
GND, and use 2 solid colours for IR and 2 solid colours for 12VDC). ). In case of STATUS wiring, use 1
solid wire for IR and 1 solid wire for Status.
In case of long run un-shielded cable (> 25m), it may be necessary to connect a 470 Ohm
1/8Watt resistor in parallel between IR and GND at the IRHUB connecting block.

IRHUB4 Connecting Hub

• 1x Power: 230V~50Hz, 12VDC 200mA (supplied)

• 1x 4-Way Wago screw terminal for IR, GND, 12VDC and Status

• 1x Power Status JP2 input: 5 – 12VDC @ 10mA minimum or 5 – 12VAC at 47-63HZ

• 1x JP to C-plug 2.1mm cable, centre positive (not supplied)

• 4x IRED jacks: 3.5mm mono TS-plug

• 1x IR Receiver jack: 3.5mm TRRS-plug

• Dimensions: 70x45x18mm

31-12-2010 8 IR Link Pro Flush

Bedienungsanleitung

INHALT

1. Betriebsanleitung

2. Einführung

3. Inhalt

4. Wie funktioniert der ebode IR Link Pro Flush?

5. Installation des ebode IR Link Pro Flush

6. Gebrauch

7. Problemlösungen

8. Technische Informationen

1. Konformaitätserklärung

Bitte lesen Sie diese Bedienungsanleitung und Sicherheitsinformationen für eine sorgenfreie und
sichere Anwendung dieses Produktes. Das Gerät ist als Apparat registriert, welches keine Radio­Funkfrequenzen stört und auch von diesen nicht gestört wird. Es ist CE-bestätigt und erfüllt die
Niederspannungsvors chriften. Die Bedienungsanleitung und die Sicherheitsinformationen müssen
beachtet werden. Technische Manipulationen oder jegliche Veränderungen des Produktes sind
aus Gründen der Sicherheit und der Konformitätserklärung verboten. Bitte beachten Sie die
korrekte Anwendung des Produktes – lesen Sie die Bedienungsanleitung. Kleinkinder sollten dieses
Gerät nur unter Aufsicht von Erwachsenen benutzen. Es wird keine Garantie oder Haftung für
Schäden übernommen, die durch eine über diese Bedienungsanaleitung hinausgehende
inkorrekte Bedienung des Gerätes entstehen.

SICHERHEITSWARNUNGEN

• Um Kurzschlüsse zu vermeiden, darf dieses Produkt (außer wenn explizit für den

Außenbereich spezifizi ert) nur im Innenbereich und an trockenen Orten verwendet werden.
Setzen Sie dieses Gerät nich t dem Regen oder Feuchtigk eit aus.

• Vermeiden Sie starken Zug und Druck, extreme Umgebungstemperaturen, starke

Erschütterungen und hohe Luftfeuchtigkeit.

• Zerlegen Sie kein Teil dieses Produktes: Dieses Gerät enthält keine vom Anwender

reparierbaren Bestandteile. Dieses Produkt sollte nur von qualifizierten und autorisierten
Personen repariert und instandgesetzt werden. Defekte Teile müssen durch Original (Ersatz-)
Teile ersetzt werden.

• Batterien: Halten Sie Batterien außer Reichweite von Kindern. Entsorgen Sie Batterien als

chemischen Abfall. Verwenden Sie niemals alte Batterien oder unterschiedliche Typen von
Batterien. Entfernen Sie die Batterien, wenn Sie das System für eine längere Zeit nicht

benutzen. Beachten Sie beim Eins etzen der Ba tterien die kor rekte Polari tät. Stell en Sie sicher,
dass die Batterien nicht kurzgeschlossen sind und nicht im Feuer entsorgt werden
(Explosionsgefahr).

Im Falle unsachgemäßer Anwendung, oder wenn Sie das Produkt geöffnet, verändert oder selbst
repariert haben, erlischt jegliche Garantie. Der Hersteller übernimmt keine Verantwortung im Falle
einer unsachgemäßen Anwendung oder wenn das Produkt für andere Zwecke als die genannten
eingesetzt wird. Der Hersteller übernimmt keine Verantwortung für zusätzlichen Schaden, der über
eine Produkthaftung hinausgeht.

2. Einführung
Herzlichen Glückwunsch zum Erwerb dieses ebode Produkts. Unsere geschützte ebode eIR

2xTM

(sprich: Eirex) Technologie garantiert ein Höchstmaß an Immunität gegen Infrarotstörungen durch
direkte Sonneneinstrahl ung, CFL-Lamp en und Flachb ildschirme (Plasma, LCD und LED ). Dieses Set

31-12-2010 9 IR Link Pro Flush

umfasst zwei 3IREDB zur Steuer ung v on 6 Geräten so wie ei n 1IR QC Quick Co nnec t Anschl ussk abel
zur direkten Steuerung populärer Audio/Video Receiver (z.B. Yamaha, Onkyo, Denon, Marantz,
NAD, Harman Kardon usw.). Der IR Link Pro Flush wird über ein 12 V DC Netzteil (mitgeliefert)
versorgt und kann um zusätzliche IR Link Receiver in verschiedenen Räumen erweitert werden.

Mit dem ebode IR Link Pro Flush können Sie die InfraRot Signale Ihrer eigenen Fernbedienung
verlängern. Der ebode IR Link Pro Flush mach t es m ö gl i ch, Ihre Audio/Video Geräte zu be di en en ,
auch wenn diese in einem abgeschlossenen Schrank untergebracht sind, sich in einem anderen
Raum befinden oder außer R eichweite stehen. Der ebode IR Link Pro Flus h ist mit einem Netzteil
versehen, somit s ind keine Batterien mehr nötig.

Ein InfraRot-Verlängerungssystem besteht aus einem InfraRot-Empfänger, einem Verteilerblock
(Hub) und einem IR-LED-Sender, der das InfraRot-Signal sendet.

3. Inhalt

Der IR Link Pro Flush ist ein vorverpacktes InfraRot-Fernbedienungser weiterungssystem. Es umfasst
einen IRLPRO Flush Mount IR-Receiver mit 4 austauschbaren farbigen Abdeckungen (Schwarz,
Weiß, Chrom und Messing), einen IRHUB4 Anschlussblock mit 4 Emitterausgängen +
Statuseingang-Überbrückungskabel, zwei 3IREDB dreifach blinkenden Emitter, ein 1IRQC Quick
Connect Anschlusskabel sowie eine 12 V DC Spannungsversorgung. Diese Bauteile sind
ausreichend, um bis zu 7 Komponenten zu steuern.

4. Wie funktioniert der ebode IR Link Pro Flush?

Der ebode IR Link Pro Fl us h is t zur B enutzun g i n IR-Steuerungssystemen konzipiert, in denen sich der
IRHUB4 Anschlussblock innerhalb der Reichweite des 2-Meter-Kabels des IRLPRO Flush IR Receivers
befindet. Beispielsweise bei der Installation des IR Link Pro Flush in einem Schrank, in dem sich die
gesteuerten Komponenten hinter geschlossenen Türen befinden und die IRLPRO Flush Receiver
kann zum Beispiel also in den Schrank (siehe Schritt 3 in Kapitel 5) montiert werden, in Sichtlinie
Ihrer Fernbedienung aufgestellt werden kann.

5. Installation des ebode IR Link Pro Flush

Die Hub-Anschlüsse sind mit Farben codiert. Das sorgt für eine einfache Plug&Play-Installation mit
farbigen Steckern von IR-Empfänger und IR-LEDs.

Ein typisches System ist in Abb. 1 dargestellt. Siehe Diagramm zum Anschluss:

Abb 1

31-12-2010 10 IR Link Pro Flush

1. Bringen Sie die 3IREDB Emitter an den IR-Sensorfenstern der zu steuernden Komponenten in
Ihrem System an. Siehe Abb. 2.

2a. Schließen Sie die gelben Ministecker des 3IREDB an einer der gelben
Buchsen „EMITTERS“ des IRHUB4 Anschlussblocks an.

2b. Schließen Sie das IRQC-Kabel an einer der gelben Buc hsen „EMITTERS“
des IRHUB4 an und die andere Seite am 3,5 mm Mono IR-Eingang Ihres
AVR. IRED Mono TS 3,5 mm Pin-Konfiguration: Spitze ist IR Data, Manschette
ist Masse (BITTE VERGEWISSERN SIE SICH IN DER BEDIENUNGSANLEITUNG DES
GERÄTS ZUR ENTSPRECHENDEN PIN-KONFIGURATION).

3. Bohren Sie ein 10,5 mm breites Loch an der Stelle, an der Sie den IR-Empfänger anbringen
möchten. Entfernen Sie die Schraubenmutter, stecken Sie das Empfänger-Kabel und -gewinde
durch das Loch, so dass die Linse in den Raum weis t (und eine freie Sichtverbindung zur Hand­Fernbedienung hat). Schrauben Sie die Mutter wieder so fest auf, dass sie den Receiver in seiner
Position halten kann

4. Schließen Sie den roten Ministecker des IRLPRO Flush IR-Receivers an der roten Buchse „IR
RCVR“ des IRHUB4 Anschlussblocks an.

5. Schließen Sie das 12 V DC Netzteil an einer nicht geschalteten 230 V~ 50 Hz Steckdose an.
BITTE BEACHTEN: Es ist wichtig, dass Sie eine nicht geschaltete Steckdose benutzen, so dass das IR-

System ständig für System-Einschaltbefehle aktiv ist.

6. Schließen Sie den 2,1 mm „C“ Stecker der Spannungsversorgung an der Buchse „+12VDC“ des
IRHUB4 Anschlussblocks an.

STATUS

Sie können ein Spannungsstatussignal an den IRLPRO Flush IR-Receiver durch Anschluss einer
Spannungsversorgung (nic ht mitgeliefert; 5 – 24VD C & 5- 12 VAC) übertragen , die beispielsweise
durch das zu steuernde Gerät geschaltet wird. Wird das A/V-Gerät oder der Kontakt
eingeschaltet, so leuchtet die bernsteinfarbene Status-LED im IRLPRO Flush IR-Receiver auf und
zeigt Ihnen damit an, dass das A/V-Gerät eingeschaltet ist (siehe Abbildung 3). Der
Eingangsspannungsbereich ist 5 – 24VDC & 5- 12 VAC. Buchse 2,1 mm Pin-Konfiguration: Mitte/rot
ist +V DC, Manschette/schwarz ist Masse.

Oben auf dem Schrank befindet sich ein Ausschnitt für die Platzierung einer Steckbrücke. Die
Standardposition der Steckbrücke ist die Parkposition JP1. Es gibt Anzeigen für drei verschiedene

Abb 2

Abb 3

31-12-2010 11 IR Link Pro Flush

Steckbrückenpositionen:

- Standard, Steckbrücke (JP) auf Position JP1: Feedback-LED aktiv & Status-LED nicht aktiv/wird
nicht verwendet

- Steckbrücke auf Position JP2: Sowohl Feedback-LED als auch Status-LED immer AUS

- Überbrückungskabel auf JP2 mit Spannungsversorgung innerhalb des Bereichs: Feedback-LED &
Status-LED aktiv (je nachdem, ob extern e Spannung vorhanden)

- Steckbrücke auf Position JP3: Feedback-LED aktiv & Status-LED immer AN (abhängig von
Stromversorgung zum IRHUB4)

6. Gebrauch

Das IR-Zwischenverstärkersystem betreibt nun jede der gesteuerten Komponenten. Arbeitet das
System korrekt, so blinkt eine blaue „Rückmelde“-LED auf der Frontblende des IRLPRO Flush IR­Receivers, wenn Sie Ihre Fernbedienung(en) auf ihn ausrichten und eine der Tasten drücken.

7. Problemlösungen

Obwohl der ebode IR Link Pro Flush mit geschützter eI R

2xTM

(sprich: Eirex) Technologie ausgestattet
ist, die ein Höchstmaß an Immunität gegen Infrarotstörungen durch direk te Sonneneinstrahlung,
CFL-Lampen und Flachbildschirme (einschließlich Plasma, LCD und LED) bietet, kann in
Ausnahmefällen ein Umsetzen des IR-Empfängers in eine andere Position notwendig sein, falls das
Gerät unerwartete Störungen aufnimmt. Diese Störungen kö nnen im schlimmsten Fall das System
am Betrieb hindern. Sie kön ne n S töru ng en id e nti fi zi ere n , wenn die IR-Emitter leuchten, s elbst wenn
Sie zu dem Zeitpunkt keine Fernbedienung benutzen.

Überprüfen Sie nach dem Umsetzen, ob der IR Link Pro Flush den Satellitenempfänger oder
andere Komponenten steuert. Arbeitet der IR Link Pro Flush immer noch nicht, so setzen Sie
den/die IRED-Emitter um. Bringen Sie ihn nicht direkt über dem Infrarot-Empfangsfenster der
Komponente an. Sehen Sie die genaue Position des Infrarot-Empfangsfensters in der
Bedienungsanleitung des betreffenden Geräts nach oder wenden Sie sich an den Hersteller.

WICHTIGER HINWEIS : Für I nstalla tion en mi t me hr al s zwei en tf ernten R äumen benu tzen Si e bitte di e
Dienste eines kompetenten professionellen Audio-/Videoinstallateurs, der Erfahrung mit Infrarot­Fernbedienungssystemen hat.

Haben Sie noch Fragen? Schauen Sie auf unsere Website www.ebodeelectronics.eu

.

8. Technische Informationen

IRLPRO FLUSH IR RECEIVER SPEZIFIKATIONEN

• InfraRot Modulationsfrequenz Bandbreite: 30 - 60 kHz.

• Kabellänge 2 m, erweiterbar bis max. 300 m (UTP oder ähnlich).

• Roter 3,5 mm TRRS-Stecker Pin-Konfiguration von Spitze zu Manschette:

o Spitze = gelb = IR-Daten
o Ring 1 = schwarz = Masse = Thin wire 3
o Ring 2 = rot = +12 V DC = Thin-Wire 4 außen, am entgegengesetzten Ende von

gelb/weiß gestreift

o Manschette = weiß = Status = Thin-Wire 2 neben gelb/ weiß gestreift

• Empfangsreichweite: Bis zu 10 m, abhängig von den örtlichen Bedingungen und der

benutzten Fernbedienung.

• Empfangswinkel: 45 Grad von Achse versetzt.

• Rückmelde-LED (BLAU). Anzeige von InfraRot-Empfang nur, wenn Emitter angeschlossen

ist/sind.

• Status-LED (BERNSTEINFARBEN). Anzeige Einschaltsta tus des A/V-Systems.

31-12-2010 12 IR Link Pro Flush

• Höchstzahl direkt betriebener IRED IR-Emitter: 4 Dreifach-Emitter mit IRHUB4 Anschlussbock. Bis

zu sechs IRLPRO Flush IR-Receiver können parallel an den Schraubanschlusseingängen des IR
Link IR HUB Serie Anschlussblocks (z.B. optionales IRHUB2CI und IRHUB4) angeschlossen
werden. Spannungsanforderungen: 12 Volt DC bei 25 mA. Benötigt 12 V DC
Spannungsversorgung (mitgeliefer t).

• Abmessungen IRLPRO Flush IR Receiver: 50 mm x Ø 12 mm
BITTE BEACHTEN: Gerät arbeitet nicht mit bestimmten Marken und Modellen, die mit höheren

Frequenzen arbeiten (z.B. B&O). Wenden Sie sich für weitere I nformationen bitte an den ebode
Technischen Support.

Kabelanforderungen für große Entfernungen zu abgelegenen Räumen:
3-Leiter, 24 AWG/0,2 mm

2

massives oder verseiltes Kabel bis zu 50 m, 22 AWG/0,35 mm2 bis zu 100

m, 20 AWG/0,5 mm

2

bis zu 200 m und 18AWG/1 mm2 bis zu 300 m (nicht abgeschirmt).
Maximale Übertragungsreichweite: 300 m mit Kategoriekabel (UTP, weiß gestreift zusammen für
Masse, 2 massive Farben für IR und 2 massive Farben für 12 V DC benutzen).

Bei großen Entfernung en mit nicht abgeschirmtem Kabel (> 25 m) kann der Anschluss eines 470
Ohm 1/8 Watt Widerstands parallel zwischen IR und Masse am IRHUB Anschlussblock notwendig
sein.

IRHUB4 Anschlussblock

• 1 x Spannung: 230 V~ 50 Hz, 12 V DC 100 mA (mitgeliefert)

• 1x Wago Vier-Wege-Schraubanschluss für IR, Masse, 12 V DC und Status

• 1x Spannungsstatus JP2 Eingang: 5 – 12 V DC bei 10 mA min. oder 5 – 12 V AC bei 47-63 Hz

• 1x Steckbrücke-zu-C-Stecker 2,1mm Kabel, Mitte positiv (nicht mitgeliefert)

• 4 x IRED Buchsen: 3,5 mm Mono TS-Stecker

• 1 x IR Receiver Buchsen: 3,5 mm TRRS-Stecker

• Abmessungen: 45x20x10 mm

31-12-2010 13 IR Link Pro Flush

Gebruiksaanwijzing

INHOUD

1. Gebruiksvoorschrift

2. Introductie

3. Inhoud

4. Hoe werkt de

ebode IR Link Pro Flush?

5. Werkt de ebode IR Link Pro Flush altijd?

6. Installeren van de ebode IR Link Pro Flush

7. Gebruik

8. Wat te doen bij problemen

9. Technische informatie

1. Gebruiksvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de
veiligheidsinformatie zorgvuldig door en volg deze op. Dit apparaat is gefabriceerd en
goedgekeurd in overeens temming met de CE-richtlijnen. Ra adpleeg voor correct gebruik deze
gebruikershandleiding. Technische veranderingen of andere aanpassingen van het product zijn
niet toegestaan om redenen van veiligheid en keuringen. Om een juiste installatie te
waarborgen dient u de gebruikershandleiding goed door te nemen.
Gebruik van dit apparaat door kinderen alleen onder toezicht van een volwassene. Dit apparaat
moet worden gebruikt volgens de aanwijzingen in deze handleiding en is niet geschikt voor
andere doeleinden.

Veiligheidswaarschuwingen

• Om kortsluiting te voorkomen, dient dit product (tenzij anders aangegeven) uitsluitend

binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componen ten niet bloot
aan regen of vocht.

• Vermijd overmatige me chanis che sl ijta ge en s chade, ex tr eme temper a turen , sterk e v ib rati es

en hoge luchtvochtigheid.

• Het product nooit openm aken: er zijn geen onder delen die zelf verv angen kunnen worden.

Laat reparatie of serv ice alleen over aan deskundig personeel. Def ecte onderdelen enkel
en alleen vervangen met originele (reserve) onderdelen.

• Batterijen: houd batterijen buiten b ereik van kinderen. Lever ba tterijen in als klein chemisc h

afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar.
Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen
van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren.

Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantie­bepalingen te vervallen. De leverancier aanvaardt geen productaan-sprakelijkheid bij onjuist
gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. De
leverancier aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke
productaansprakelijkheid.

2. Introductie
Gefeliciteerd met de aankoop van dit ebode product. De unieke ebode eIR

2xTM

(spreek uit als
Irex) technologie garandeert een hoge mate van immuniteit voor InfraRood storing van direct
zonlicht, CFL verlichting en flat screen TV's (inclusief Plasma, LCD en LED). Deze kit bevat twee
3IREDB voor bediening van 6 apparaten, en 1 IRQC Snelkoppeling kabel voor directe bediening
van populaire A/V Receivers (bijv. Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon, enz.).

31-12-2010 14 IR Link Pro Flush

De IR Link Pro Flush werkt met een 12VDC voedingsadapter (inbegrepen) en is uit te breiden met
extra IR Link Ontvangers in verschillende kamers.

Met de ebode IR Link Pro Flush

kunt u de InfraRood signalen van uw eigen afstandsbediening

verlengen. ebode I R Link P ro Flush

maakt het mogelijk om uw A /V apparatuur te bedienen ter wijl

deze in een gesloten kast of andere ruimte staat of verdekt is opgesteld. De ebode IR Link Pro
Flush

maakt gebruik van een voedingsadapter en u hebt dus geen batterijen nodig.

Een InfraRood verleng syst eem b estaa t uit ee n I nfraRood Ontv anger, de I R Rec eiver, een v erdeel
blokje, de IR Hub en tot slot de I RED LED zender die het InfraRood signaal weer uitzendt, de IR
Emitter.

3. Inhoud

De IR Link Pro Flush

is een InfraRood afstandsbediening verlengsysteem. Het bevat een IRLPRO

Flush Mount IR Ontvanger met 4 verwisselbare topcovers in de kleuren zwart, wit, chroom en
koper, een IRHUB4 verdeelblok met 4 Emitter uitgangen + Status ingang, twee 3IREDB
Drievoudige Emitter met blinkende feedback, een 1IRQC Snelkoppeling kabel en een12VDC
Voedingsadapter. U kunt met gebruik van al deze onderdelen tot 7 comp onenten bedienen.

4. Hoe werkt de ebode IR Link Pro Flush?

De ebode IR Link Pro Flush is bes temd voor gebruik in IR afstandsbedienin gsystemen waarbij het
IRHUB4 Verdeelblok binnen bereik is van de 2 meter kabel van de IR Ontvanger; bijv. wanneer u
de IR Link Pro Flush Kit in e en kast installeer t waar de te bedien en componenten ac hter gesloten
deuren zijn. De IR Ontvanger kan dan bijvoorbeeld in het kast gemonteerd worden (zie stap 3 in
Hoofdstuk 5), maar wel altijd op een zodanige manier dat uw afstandsbediening er direct op
gericht kan worden.

5. Installeren van de ebode IR Link Pro Flush

De IRHUB4 aansluitingen zijn met kleuren gecodeerd. Dit zorgt voor gemakkelijke plug & play
installatie doordat de pluggen van de IR Ontvanger en de IR Emitter LEDs ook gekleurd zijn.

Fig. 1 hieronder laat een typisch systeem zien. Gebruik di t diagram en de procedure hieronder
om de aansluitingen tot stand te brengen:

Fig1

31-12-2010 15 IR Link Pro Flush

1. Bevestig de 3IREDB Emitters op het IR sensorraampje van de componenten in uw sys teem die u
wilt bedienen. Zie Fig. 2.

2a. Steek de gele ministekkers van de 3IREDB in één van de gele "EMITTERS"
uitgangen van het IRHUB4 verdeelblokje.

2b. Steek de IRQC kabel in één van de gele ingangen gemarkeerd
“EMITTERS” van de IRHUB4, en het andere uiteinde in de 3,5 mm mono IR
ingang van uw AVR.

IRED Mono TS 3,5mm stekkerconfiguratie: tip is IR Data, mantel is Massa GND.
(CONTROLEER DE HANDLEIDING VAN HET APPARAAT A.U.B. VOOR EEN OVEREENKOMSTIGE
PINCONFIGURATIE)

3. Kies een gewenste plaats voor de IRLPro Flush IR Ontvanger, in direct-zich tverbinding van de
plaats waar u de afstandsbediening wilt gebruiken. Boor een gaatje van 10,5mm doorsnede en
nadat u de klemmoer verwijderd heeft kunt u de I R ontvanger door het gaatje duwen, met de
lens aan de zijde van de ruimte van waaruit u wilt bedienen. Fixeer de IR Ontvanger door
de moer terug te schroeven totdat deze klemvast zit.

4. Steek de rode ministekker van de IR Ontvanger in de rode "IR RCVR" ingang op het IRHUB4
verdeelblok.

5. Steek de 12VDC Voedingsadapter in een niet-schakelbaar 230V~50Hz stopcontact.
OPMERKING: Het is belangrijk een AC stopcontact te gebruiken dat niet schakelaarbaar is, zodat
het IR systeem altijd actief is voor inschakelcommando’s van de systeemvoeding.

6. Steek de 2,1mm "C" stekker van de voedingsadapter in de "+12VDC" ingang op het IRHUB4
verdeelblok.

STATUS

U kunt een “voedingsstatus” signaal naar de IR Ontvanger sturen door een voedingadapter op
deze aansluiting aan te sluiten (niet inbegrepen), die bijv. wordt geschakeld door het te
bedienen apparaat. Wanneer het A/V apparaat of contact wordt ingeschakeld, zal de
Amberkleurige Status LED in de IR Ontvanger oplichten, zoda t u kun t zien da t het A/ V apparaat is
ingeschakeld (zie figuur 3). De ingangsspanning heeft een bereik van 5–24VDC & 5–12VAC.
Aansluiting 2,1mm “C” stekkerconfiguratie: center/rood is +VDC, mantel/zwart is Massa GND.

Fig 2

Fig 3

31-12-2010 16 IR Link Pro Flush

De bovenkant van de IRHUB4 is voorzien van een uitsparing waar jumpers geplaatst kunnen
worden. De standaard instelling is jumper positie 1 (JP1). Door de jumper te verplaatsen zijn er 3
verschillende mogelijkheden voor het gebruik van de Status LED in de IR Ontvanger:

- Standaard, jumper in positie JP1: Feedback LED is actief, en Status LED niet actief cq ongebruikt

- Jumper verplaatsen naar JP2: Feedback LED alsook Status LED zijn beiden uitgeschakeld.

- De jumper kabel op positie JP2, en een spanning op de kabel: Feedback LED alsook Status LED
beide actief (Status LED AAN afhankelijk van aanwezige spanning op de Jumper kabel).

- Jumper verplaatsen naar JP3: Feedback LED is actief, en Status LED zal AAN zijn zolang het IR
Verlengsysteem aan staat.

6. Gebruik

Met het IR Link verlengsysteem zou u nu alle aangesloten A/V componenten moeten kunnen
bedienen. Wanneer het systeem correct werkt, ziet u een blauwkleurige "feedback" LED
knipperen op de voorzijde van de IR Ontvanger zodra u uw afstandsbediening(en) erop richt en
een toets indrukt.

7. Wat te doen bij problemen

Alhoewel de ebode IR Link Pro Flush is uitgerust met onze eI R

2xTM

(spreek uit als Irex) technologie,
welke een hoge mate van immuniteit voor infrarood storing v an direct zonlich t, CFL verlichting en
flat screen TV's (inclusief Plasma, LCD en LED) garandeert, kan het in een enkel geval zijn dat de
IR Ontvanger toch last heeft van interferentie (storing). In het ergste geval zorgt deze storing
ervoor dat het systeem niet werkt. In het geval van storing branden de I R LEDs cons tant, ook al s u
geen commando geeft met uw afstandsbedienin g. U kunt de IR Ontvanger dan het beste een
stukje verplaatsen.

Na het verplaatsen kunt u de werking opnieuw testen. Als de IR Link Pro Flush nog steeds niet
werkt, herplaats dan de IRED Emitter(s). Het kan zijn dat deze niet direct op het InfraRood oog
van uw apparatuur geplaatst is. U kunt de gebruiksaanwijzing van dat apparaat raadplegen of
contact opnemen met de fabr ikant voor de exacte locatie van het InfraRood oog.
Mocht de ebode IR Li nk Pro Flush in het geh eel niet werken, controleer dan de voedingsad apter.
Controleer ook of alle aansluitingen goed zijn aangesloten.

Belangrijk: Wij raden het aan om voor installaties, waarbij meer dan twee ruimtes op afstand
bediend moeten worden, een professionele en ervaren installateur in te schakelen.

Heeft u nog vragen? Kijk dan op www.ebodeelectronics.eu

.

8. Technische informatie

IRLPRO IR FLUSH ONTVANGER SPECIFICATIES

• InfraRood carrierfrequentie bandbreedte: 30 - 60 kHz.

• Kabellengte 2m, verlengbaar tot max. 300 meter (UTP of gelijksoortig).

• Rode 3,5mm TRRS stekkerconfiguratie van tip tot sleeve:

o Tip = geel = IR Data
o Ring 1 = zwart = Massa/GND = dunne kabel 3
o Ring 2 = rood = +12VDC = dunne kabel 4 aan de buitenkant, aan het andere uiteinde

van de geel /wit gestreepte kabel

o Sleeve = wit = Status = dunne kabel 2, naast de geel / wit gestreepte kabel

• Ontvangstbereik: Tot op 10 meter, afhankelijk van lokale condities en de gebruikte

afstandsbediening.

• Ontvangsthoek: 45 graden.

31-12-2010 17 IR Link Pro Flush

• Feedback LED (BLAUW). Geeft alleen InfraRood ontvangst aan wanneer Emitter(s) zijn

verbonden.

• Status LED (AMBER). Geeft de voedingsstatus aan van het A/V systeem

• Maximaal aantal direct aangedreven IRED IR Emitters: 4 drievoudige Emitters

gebruikmakend van het IRHUB4 verdeelblok. Tot op zes IRLPRO Flush IR Ontvangers kunnen
parallel aangesloten worden op de schroefklemingangen van de IR Link IRHUB serie
verdeelblokken (bijv . optionele IRHUB2CI en I RHUB4). Stroomvereisten: 12 volts DC @ 25 mA.
Vereist 12VDC Voeding (inbegrepen).

• Afmetingen IRLPRO Flush IR Ontvanger: 50 mm x Ø 12 mm
OPMERKING: Apparaat zal niet werken met bepaalde merken & modellen die op hogere

frequenties werken (bijv. B&O). Neem contact op met ebode Technische Ondersteuning voor
meer informatie.

Kabelvereisten voor lange afstand naar andere ruimten:
3-voudige kabel, 24AWG/0,2mm2 vaste of losse draadkern tot 50m, 22AWG/0,35mm2 tot 100m,
20AWG/0,5mm2 tot 200m en 18AWG/1mm2 tot 300m (niet-afgeschermd is OK).

Maximum overdrachtlengte: 300m met categoriekabel (UTP, gebruik witgestreept samen voor
Massa en gebruik 2 solide kleuren voor IR en 2 solide kleuren voor 12VDC).

Indien u een zeer lange onafgeschermde kabel gebruikt (> 25m), is een parallel aansluiting van
een 470 Ohm 1/8Watt weerstand eventueel vereist tussen IR en Massa/GND van het IRHUB
Verdeelblok.

IRHUB4 Verdeelblok

• 1x Voeding: 230V~50Hz, 12VDC 100mA (inbegrepen)

• 1x 4-voudige schroefverbinding voor IR, GND, 12VDC en Status

• 1x Status ingang JP2: 5 – 12VDC @ 10mA minimaal of 5 – 12VAC @ 47-63HZ

• 1x JP naar C-plug 2.1mm verloopkabel, centre positief (voeding niet meegeleverd)

• 4x IRED uitgangen (geel): 3,5mm mono TS-stekker

• 1x IR Ontvangeringang (rood): 3,5mm TRRS- stekker

• Afmetingen: 70x45x18mm

31-12-2010 18 IR Link Pro Flush

Användarmanual

INNEHÅLL

1. För bästa användning

2. Introduktion

3. Innehåll

4. Hur fungerar ebode

IR Link Pro Flush?

5. Finns det förhållanden då ebode

IR Link Pro Flush inte fungerar?

6. Installera ebode IR Link Pro Flush

7. Användning

8. Problemlösning

9. Specifikationer

1. För bästa användning

För att du ska ha störst möjliga nytta av denna produkt och för att du ska kunna använda den på
ett säkert sätt är det viktigt att du läser igenom den här manualen och är särskilt noga med
säkerhetsinstruktionerna. Enheten är registrerad som en enhet som inte orsakar störningar på
radiosändningar. Den är CE-godkänd och följer de krav som finns för lågspänningspro dukter. All a
instruktioner, särskilt gällande säkerhet och installation, måste följas. Teknisk manipulation av
produkten, eller andra ändringar, är förbjudna ef tersom det äventyrar din säkerhet samt kräver
tillstånd. Se till så att du ställer in enheten på rätt sätt – instruktioner finns i denna manual. Unga
barn ska bara använda enheten und er en vuxen persons överseende. Garantin kommer i nte att
gälla om skada uppstår i samband med felaktig användning av enheten, så använd den bara
så som anges i manualen.

SÄKERHETSFÖRESKRIFTER

• För att förhindra kortslutning är det viktigt att produkten (om ej annat anges) bara används
inomhus och på torra platser. Utsätt inte enheten för regn eller fukt.

• Undvik starka stötar och mekaniskt slitage samt extrema temperaturer. Samma sak gäller för
vibrationer och hög luftfuktighet.

• Plocka aldrig isär någon del av enheten. Inuti den finns inget underhåll som du kan utföra
själv. Enheten ska enbart repareras av kvalificerad personal som är godkänd av tillverkaren.
Måste delar bytas ut så ska de bytas ut till originaldelar.

• Adaptern: Anslut bara adaptern till ett eluttag efter att du kollat så att elstandarden i ditt
hem/kontor överensstämmer med specifikationerna på produkten. Anslut aldrig enheten då
sladden eller adaptern är skadad. Om skada uppstått, kontakta din återförsäljare.

• Batterier: håll batterierna utom räckhåll för barn. Återvinn batterierna i närmaste ba tteriholk.
Använd aldrig gamla batterier eller batterier av olika märken/typer tillsammans. Ta ur batterierna
då du inte ska använda enheten under lång tid. Då du sätter i batterierna ska du se till så att
polerna ligger rätt. Se till så att ba tterierna inte kortsluter och att de inte kommer i kontakt med
öppna lågor (de kan explodera).

Vid felaktig användning, om enheten har öppnats, ändrats eller reparerats av okvalificerad
personal så gäller inte garantin längre. Tillverkaren och återförsäljaren tar inget som helst ansvar
om produkten har använts på annat sätt än vad som anges i manualen. Återförsäljaren tar inget
som helst ansvar för skador som inte täcks specifikt av garantin.

31-12-2010 19 IR Link Pro Flush

2. Introduktion
Gratulerar till ditt val att köpa ebode IR Link Pro Flush. Vår eIR

2xTM

-teknik (uttalas Irex) ger en hög
nivå av immunitet mot InfraRöda störningar genom direkt solljus, CFL-belysning och platt-TV­apparater (inklusive Plasma, LCD och LED). Satsen innehåller två 3IREDB för styrning av 6 enheter
och en 1IRQC snabbanslutningskabel för direktkontroll av vanliga audio/videomottagare (t.ex.
Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon etc). IR Link Pro Flush drivs av en 12V
likströmsadapter (medföljare) och kan byggas ut med extra IR Link-mottagare i olika rum.

IR Link Pro Flush är ett el driv et InfraR ed Extend er System som ger total fjärrkon troll för audio/v ideo­komponenter (som Blu-ray-spelare, A/V-mottagare, DVR, satellitmottagare, kabelmottagare,
etc.) som kan placeras bakom stängda skåpsdörrar, i andra rum eller på andra dolda och/eller
utom synhåll varande platser.

InfraRed Extender består i allmänhet av en IR-infångarenh et, "mottagaren", en distributionskrets,
"hubben", och slutligen IR-diodutgången, "sändaren", som skickar signalen till A/V-utrustningen.

3. Innehåll

IR Link Pro Flush är ett förpackat InfraRed Remote Control Extender System. Det innehåller en
IRLPRO Flush Mount IR-mottagare, inklusive 4 utbytbara, färgade täckgaller (svart, vit, krom,
mässing), en IRHUB4 anslutningsmodul med 4 sändarutgångar + Statusingång för Jumper Cable,
en två 3IREDB trippelblinkande sändare, en 1IRQC snabbanslutningskabel och en 12 V
likströmsenhet. Dessa delar är allt som krävs för att kunna styra upp till 7 komponenter.

4. Hur fungerar ebode IR Link Pro Flush?

ebode IR Link Pro Flush är avsedd för användning i IR kontrollsystem där IRHUB4 anslutningsmodul
finns inom räckhåll för 2-meterskabeln från IRLPRO Flush IR-mottagaren, t.ex vid installation av IR
Link Pro Flush i ett skåp där de komponenter som styrs finns bakom stängda dörrar och IRLPRO
Flush Mottagare kan säga monteras in i skåpet (se steg 3 i kapitel 5), så att den är synlig för din
fjärrkontroll.

5. Installera ebode IR Link Pro Flush

Hubbarna är färgkodade för enkel plug-and-play-installation av IR-mottagaren och IRED­sändarna som har färgade uttag.

Ett typiskt system visas i Fig 1 nedan. Se tabellen och den procedur som gäller för anslutning:

Fig1

31-12-2010 20 IR Link Pro Flush

1. Fäst de 3IREDB-sändarna på IR-sensorfönstren på de komponenter i ditt system som du vill styra.
Se Fig 2.

2a. Anslut de gula minikontakterna från 3IREDB till någon av de gula
"EMITTERS"-uttagen på IRHUB4 anslutningsmodul.

2b. Anslut IRQC-kabeln till någon av de gula “EMITTERS”-uttagen på
IRHUB4 och den andra änden i 3,5 mm monoingång på din AVR. IRED
Mono TS 3,5mm stiftskonfiguration: spets är IR-data, mantel är Jord.
(KONTROLLERA I MANUALEN FÖR ENHETEN FÖR PASSANDE
STIFTSKONFIGURATION)

3. Borra ett hål 10,5 mm bred där du vill placera I R-mottagare. Ta bort mutter, tryck mottagaren
kabel och tråd genom hålet med objektivet in i rummet (och i line-of-sight av fjärrkontrollen).
Skruva loss muttern tills hårt att hålla mottagaren på plats.

4. Anslut den röda minikontakten från IRLPRO Fl ush IR-mottagaren till det röda "IR RCVR"-uttaget
på IRHUB4 anslutningsmodul.

5. Anslut 12 V-likströmsenheten till ett obrutet 230V~50Hz uttag.
OBS: Det är v i ktigt a tt I R -sys teme t ans l uts v ia ett obr ut et u ttag så a tt sy st eme t al lti d är aktiv er at fö r

kommando för systemstart, ON.

6. Anslut 2,1 mm "C"-kontakten till strömadaptern till "+12VDC"-uttaget på IRHUB4
anslutningsmodul.

STATUS

Du kan skicka en strömstatussignal till IRLPRO Flush IR-mottagaren genom att ansluta en
strömadapter till denna anslutning (medföljer inte; 5 – 24 VDC & 5 12 VAC) som exempelvis kan
brytas av enheten som styrs. Då A/V-enheten eller kontakten är tillslagen tänds den gula LED­lampan på IRLPRO Flush IR-mottagaren för att visa att A/V-enheten är tillslagen. (se fig 3).
Ingångsspänning ska vara 5 – 24 VDC & 5 12 VAC. Uttag 2 ,1 mm pi konfiguration: centrum/ röd är
+VDC, mantel/svart är Jord.

Fig 2

Fig3

31-12-2010 21 IR Link Pro Flush

Ovanpå skåpet finns en brytkontaktor för bygelplacering.Standardinställningen för bygeln är i
parkerad position JP1. Du har 3 olika status LED-responspositioner:

- Standard, JP i position JP1: Feedback-LED aktivoch status-LED icke aktiv/oanvänd

- JP i position JP2: Feedback-LED och status-LED båda alltid AV

- JP kabel i position JP2 med spänningsmatning inom räckvidd:Feedback-LED ochstatus-LED aktiv
(beroende på närvarande extern spänning)

- JP i position JP3: Feedback-LED aktiv och status-LED alltid PÅ (baserat på effekt till lRHUB4)

6. Användning

IR-repetersystemet ska nu fungera för samtliga styrda komponenter. Då systemet fungerar som
det ska syns en blå "talk-back" LED-lampa blinka på framsidan av IRLPRO Flush I R-mottagaren nä r
du riktar din fjärrkontroll mot den och trycker på någon av knapparna.

7. Problemlösning

Trots att ebode IR Link Pro Flush har vår egna eIR

2xTM

-teknik som ger en hög nivå av immunitet
mot InfraRöda störningar genom direkt solljus, CFL-belysning och platt-TV-apparater (inklusive
plasma, LCD och LED) kan det i sällsynta fall vara nödvändigt att flytta IR-Mottagaren till en
annan plats om enheten tar in oväntade störningar. Dessa störningar kan i svåra fall förhindra att
systemet fungerar. Du kan identifiera störningar genom att IR-dioderna lyser eller blinkar även om
du för tillfället inte sänder signaler med fjärrkontrollen.
Efter omplacering bör du kontrollera om IR Link Pro Flush styr satellitmottagaren eller andra
komponenter. Om IR Link Pro Flush ändå inte fungerar bör d u flytta IR-Sändardioderna. Enheten
får dock inte placeras direkt ovanför mottagarenhetens InfraRöda Mottagaröga . Läs i enhetens
användarmanual eller kontakta tillverkaren för att få veta den exakta placeringen av det
infraröda mottagarögat.

VIKTIGT: För installationer som innefattar mer än två avsides rum, tag hjälp från en professionell
audio/video installatör med erfarenhet i IR fjärrkontrollssystem.

Övriga frågor? Se www.ebodeelectronics.eu

8. Specifikationer

IRLPRO FLUSH IR-MOTTAGARSPECIFIKATIONER

• InfraRed modulationsfrekvens bandbredd: 30 - 60 kHz

• Kabellängd 2 m, kan förlängas till max 300 meter (UTP eller motsvarande).

• Röd 3,5 mm TRRS-kontakt stiftskonfiguration från spets till mantel:

• Spets = Gul = IR-data

• Ring 1 = Svart = Jord = Tunn tråd 3

• Ring 2 = Röd = +12 V DC = Tunn tråd 4 ute, motsatt ände till gul/vitrandig

• Mantel = Vit = Status= Tunn tråd 2 bredvid gul/vitrandig

• Mottagningsräckvidd: Upp till 10 meter beroende på lokala förhållanden och vilken

fjärrkontroll som används.

• Mottagningsvinkel: 45 grader från axeln.

• Talkback LED (BLÅ). Indikerar InfraRed mottagning enbart då sändare är ansluten(na).

• Status LED (GUL). Indikerar strömstatus för A/V-system.

• Max antal direktdrivna IRED IR-sändare: 4 trippelsändare som använder IRHUB4

anslutningsmodul. Upp till sex IRLPRO Flush IR-mottagare kan anslutas parallellt till
skruvterminalingångarna på IR Link IRHUB-seriens anslutningsmoduler (t.ex. tillvalen IRHUB2CI
och IRHUB4). Strömförbrukning: 12 V DC @ 25 mA. Kräver 12 V DC strömenhet (medföljer).

• Dimensioner IRLPRO Flush IR-mottagare: 50 mm x Ø 12 mm

31-12-2010 22 IR Link Pro Flush

OBS: Enheten fungerar inte med vissa märken och modeller som drivs vid högre frekvenser (t.ex.
B&O). Kontakta ebode Tekniska support för mer information.

Kabelspecifikationer för längre kabel till angränsande rum:
3-ledare, 24AWG/0,2 mm 2 solid eller platt kabel upp till 50 m, 22AWG/0,35 mm2 upp till 100 m,
20AWG/0,5 mm2 upp till 200 m och 18AWG/1 mm2 upp till 300 m (oskyddad OK).

Max överföringslängd: 300 m med kategorikabel (UTP, använd vit sammansatt för jord och 2
solida färger för IR och 2 solida färger för 12 V DC).

Om det finns lång sträcka oskyddad kabel (> 25m) kan det vara nödvändigt att ansluta ett 470
Ohm 1/8 Watt motstånd parallellt mellan IR och Jord på IRHUB anslutningsmodul.

IRHUB4 anslutningsmodul

• Strömförsörjning: 230V~50Hz, 12 V DC 100 mA (medföljer)

• 1x 4-vägsWagofästklämma för IR, GND, 12VDC och status

• 1x effektstatus JP2-ingång:5 – 12VDC vid 10mA minimum eller 5 – 12VAC vid 47-63HZ

• 1x JP till C-kontakt 2,1mm kabel, centerpositiv (medföljer ej)

• 4x IRED-uttag: 3,5 mm mono TS-kontakt

• 1x IR-mottagaruttag: 3,5 mm TRRS-kontakt

• Mått: 70 x 45 x 18 mm

31-12-2010 23 IR Link Pro Flush

Guide utilisateur

TABLE DES MATIERES

1. Utilisation

2. Introduction

3. Contenu du kit

4. Comment fonctionne l’IR Link Pro Flush ebode?

5. Y-a-t-il des conditions où l’IR Link Pro Flush ebode ne fonctionnera pas ?

6. Installation du l’IR Link Pro Flush ebode

7. Fonctionnement

8. Comment faire pour éviter et résoudre les problèmes éventuels ?

9. Informations techniques

1. Utilisation:

Pour une utilisation correcte et sans danger de ce produit, veuillez lire attentiv ement ce manuel
et suivre ses instructions. Ce produit est conforme aux normes en vigueur et au marquage CE.
Toute manipulation technique du produit ou tout changement du produi t sont interdits en raison
des normes de sécurité et de conformité. Veuillez installer correctement le produit - pour ce faire,
consultez le guide d’utilisation. Ne pas laisser les enfants utiliser ce produit sans la surveillance
d’un adulte. Aucune garantie ou responsabilité ne sera accepté en cas d'usage incorrect de
l'équipement ou différent de celui expliqué dans ce guide utilisateur.

Précaution de sécurité:

• Pour éviter tous risques de court circuit, ce produit doit être utilisé à l'intérieur uniquement.

Evitez de l'utiliser dans des locaux très humides. N'exposez pas les produits à la pluie ou à
l'humidité.

• Evitez les contraintes mécaniques, les températures extrêmes, les chocs, les vibrations ainsi

que les atmosphères humides.

• Ne démontez aucun élément du kit de transmission. Aucun composant du kit ne peut faire

l’objet d’une réparation par l’utilisateur. Si vous versez du liquide sur le récepteur,
débranchez-le du secteur, afin d’éviter tout risque d’électrocution ou d’incendie, et
consultez un technicien qualifié.

• Batteries: Gardez les batteries hors de portés des enfants. Utilisez uniquement les batteries

fournies avec ce kit. Enlevez les batteries lorsque vous n'utilisez pas le produit pendant une
longue période. Ne jetez pas les batteries au feu. Conformément aux lois en vigueur, les
batteries ne peuvent être jetées avec les ordures ménagères de la Maison. Veuillez
rapporter vos batteries dans un des points de collecte proche de chez vous.

La garantie constructeur ne saurait être invoquée en cas de dommage causé par une utilisation
incorrecte ou inappropriée de ce kit, de même si vous avez ouvert, modifié ou réparé ce produit.
Le constructeur ne saurait accepté la responsabilité pour des dommages additionnel autre que
ceux couverts par la garantie légale.

2. Introduction
Nous vous félicitons d'avoir fait l'acquisition de l’IR Link Pro Flush ebode. Notre technologie

propriétaire ebode eIR

2xTM

(à prononcer Irex) garantit un haut niv eau d'immunité contre le bruit
InfraRouge de la lumière direc te du soleil, de la lumière CF L (Lampe fluorescente compac te) et
des écrans télé plats (y compris Plasma, LCD et LED). Ce kit contient deux 3IREDB pour le contrôle
de 6 appareils, et un câble de Connexion rapide 1IRQC pour le contrôle direct de récepteurs

31-12-2010 24 IR Link Pro Flush

audio/vidéo connus (par exemple, Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon,
etc.). IR Link Pro Flush fonctionne sur un adaptateur secteur 12VCC (fourni) et es t extensible avec
des récepteurs supplémentaires IR Link dans les différentes pièces.

Le IR Link Pro Flush ebode est un système d’extension InfraRouge qui permet de contrôler à
distance des équipements A/V situés derrière un placard fermé, cachés, une autre chambre, ou
tout simplement hors de portée. Le IR Link Pro Flush ebode est alimenté par le secteur (pas de p ile
nécessaire).

Un système d’extension IR (InfraRouge) est généralement constitué d’un périphérique de
capture, le “récepteur”, un circuit de distribution, le ”Hub”, et enfin la diode IR de sortie,
(l’émetteur), qui transmet le signal IR aux équipements audio/vidéo.

3. Contenu du kit

IR Link Pro Flush est un système d'extension de télécommande InfraRouge préemballé. Il
comprend un récepteur IR de Flush Mount IRLPRO

avec 4 interchangeables, haut en couleur

couvre, un connecteur de blocs à 4 sorties émetteur IRHUB4 + un câble cavalier d'état d'entrée,
deux émetteur Triple clignotant 3IREDB, un câble de connexion rapide 1IRQC et un câble
d'alimentation 12 VCC. Ces éléments sont les seuls nécessaires pour contrôler jusqu'à 7
composants.

4. Comment fonctionne l’IR Link Pro Flush ebode?

L'IR Link Pro Flush ebode est conçu pour être utilisé dans les systèmes de contrôle IR où le
connecteur de blocs IRHUB4 est dans la portée du récep teur IR IRLP RO Flush doté d'un câble de
2 mètres, par exemple, lors de l'installation de l'IR Link Pro Flush dans une armoire où les
composants contrôlés sont derrière des portes fermées, et le récepteur IRLPRO Flush peut être
monté soit dans l'armoire (voir l'étape 3, chapitre 5), en visibilité directe avec votre
télécommande.

5. Installation du IR Link Pro Flush ebode

Les prises du hub sont codées par couleur pour une installation facile du récepteur IR et des
émetteurs IRED, qui ont des connecteurs jacks colorés.

Un système typiqu e est montré dans l a Fig. 1 ci-dessous. Lo rs des connexions, rep ortez-vous à ce
schéma et la procédure suivante :

Fig1

31-12-2010 25 IR Link Pro Flush

1. Fixez les émetteurs 3IREDB au dessus du capteur IR des composants de votre système que vous
souhaitez contrôler. Reportez-vous aux Fig. 2.

2a. Branchez les minis prises jaunes du 3IREDB dans l'une des prises jaunes
"EMITTERS" du connecteur de blocs IRHUB4.

2b. Branchez le câble IRQC dans l'une des prises jaunes "EMITTERS" du
IRHUB4, et l'autre extrémité à l'entrée IR mono 3,5 mm de votre AVR.
Configuration des broches InfraRouges mono 3,5 mm TS : Pointe = données
IR, Manchon = Masse. (CONSULTEZ LE MANUEL DU DISPOSITIF POUR LA
CORRESPONDANCE DE LA CONFIGURATION DES BROCHES)

3. Percez un trou de 10,5 mm de large où vous souhaitez positionner le récepteur IR. Retirez la vis­écrou, appuyez sur le câble du récepteur et enfil er le dans le trou avec l'objectif face à la salle
(et en ligne de mire de votre télécommande). Vissez l'écrou arrière jusqu'à ce qu’il soit
suffisamment serré pour tenir le récepteur en place.

4. Branchez la mini prise rouge du récepteur IR IRLPRO Flush dans la prise rouge "IR RCVR " prise du
connecteur de blocs IRHUB4.

5. Branchez l'alimentation 12VCC dans une prise 230V ~ 50Hz toujours sous tension.
REMARQUE : Il est important d'utiliser une prise de courant toujours sous tension pour que le

système IR soit toujours actif pour l'alimentation du système des commandes.

6. Branchez la prise 2.1mm "C" de l'adaptateur d'alimentation dans la prise "+12 VDC" du
connecteur de blocs IRHUB4.

Etat

Vous pouvez envoyer un signal d'état d'alimentation au récepteur IR IRLPRO Flush en connectant
un adaptateur d'alimentation à cette connex ion (non fournie; 5 – 24 VCC & 5 – 12 VAC), qui est
par exemple activé par l'appareil à commander. Lorsque le dispositif A/V ou le contact est
allumé, le voyant d'état orange s'allume sur le récepteur I R IRLPRO Flush sorte que vous pouvez
voir que le dispositif A/V est allumé. (Voir figure 3). La gamme de tensions d'entré e est de 5 – 24
VCC & 5 – 12 VAC. Configuration des broches de la prise 2.1mm : manchon = centre/rouge +
VCC, masse = noir.

Il y a une échancrure sur le dessus du meuble pour le placement du cavalier. La position par
défaut du cavalier est la position de repos JP1. Vous avez 3 positions de réponse diff érentes pou r
la DEL d’état :

Fig 2

Fig 3

31-12-2010 26 IR Link Pro Flush

- Défaut, JP en position JP1 : DEL de rétroaction active & DEL d’état non active/inutilisé

- JP en position JP2 : DEL de rétroaction & DEL d’état toutes les deux éteintes

- Câble JP en position JP2 avec alimentation en tension dans l a fourchette : DEL de rétroaction &
DEL d’état actives (à condition qu’il y ait une tension externe présen te)

- JP en position JP3 : DEL de rétroaction active & DEL d’état toujours allumée (si IRHUB4 est
alimenté)

6. Fonctionnement

Le système de répéteurs IR devrait maintenant pouvoir contrôler chacun des éléments
contrôlables. Lorsque le système fonctionne correctement, vous devriez voir un voyant bleu
clignotant "de réponse" sur la face avant du récepteur IR IRLPRO Flush lorsque vous lui dirigez
votre télécommande et appuyez sur les touches.

7. Comment faire pour éviter et résoudre les problèmes éventuels

Bien que l' IR Link Pro Flush ebode s oit équipé de la technologie prop riétaire eIR

2xTM

(à pr on on ce r
Irex), qui garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du
soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris
Plasma, LCD et LED), da ns certains cas très rares, on es t obligé de d éplacer le Réc epteur I R dans
un autre endroit, si l'uni té commence à recevoir des interférences imprévues. Ces interférences
peuvent, dans des cas graves, empêcher le s ystème de fonctionner . Vous pouvez identif ier ces
interférences lorsque les Emetteurs IR sont allumés, même lorsque vous n'êtes pas en train d'utiliser
une télécommande.

Après le repositionnement, vérifiez si l'IR Link Pro Flush fait fonctionner le récepteur satellite ou
d'autres composants. Si l'IR Link Pro Flush ne marche toujours pas, repositionnez les Emetteurs IR. Il
se peut qu'il ne puisse pas être positionné directement sur le capteur InfraRouge de réception de
l’appareil. Reportez-vous au guide d'utilisation de l'appareil ou du fabricant pour connaître
l'emplacement exact du capteur infraroug e .

IMPORTANT: Pour les installations impliquant plus de deux pièces éloignées, faites appel à un
installateur professionnel audio/vidéo expérimenté dans les systèmes de télécommande
infrarouge.

Vous avez encore des questions ? Veuillez visiter notre site www.ebodeelectronics.eu

.

8. Informations techniques

SPECIFICATIONS DU RECEPTEUR IR IRLPRO FLUSH

• Bande passante de modulation de fréquence InfraRouge 30 - 60 kHz.

• Câble de longueur 2 m, extensible au max. à 300 mètres (UTP (à paires torsadées non

blindées) ou équivalent).

• configuration des broches de la pointe 3,5 mm TRRS de la pointe au manchon :

o Pointe = jaune = données IR
o Anneau 1 = noir = masse = Fil fin 3
o Anneau 2 = rouge = +12VCC = Fil fin 4 à l’extérieur, du côté opposé à jaune/bande

blanche

o Manchon = blanc = État = Fil fin 2 à côté de jaune/bande blanche

• Portée de la réception : Jusqu'à 10 mètres, selon les conditions locales et de la

télécommande utilisée.

• Angle de réception : 45 degrés des axes.

• Voyant de réponse (bleu). Indique la réception InfraRouge uniquement lorsque des

émetteurs sont connectés.

31-12-2010 27 IR Link Pro Flush

• Voyant d'état (orange) : Indique l'état d'alimentation du système A/V

• Nombre maximum d'émetteurs InfraRouges directement contrôlés : 4 émetteurs triple

utilisant le concentrateur de connexion IRHUB4. Jusqu'à six récepteurs IR IRLPRO Flush
peuvent être connectés en p arallèle aux bornes d'entrée à v is du lien infrarouge e n série du
connecteur de blocs IRHUB (par exemple IRHUB2CI et IRHUB4 en option). Exigences
d'alimentation : 12 volts CC @ 25 mA. Nécessite une alimentation de 12VCC (fournie).

• Dimensions du récepteur IR IRLPRO Flush: 50 mm x Ø 12 mm
REMARQUE : L'appareil ne marche pas avec certaines marques et modèles qui fonctionnent à

des fréquences plus élevées (par exempl e, B&O). Con tactez le supp ort techniqu e d'ebode pour
plus d'informations.

Exigences des câbles pour des grandes distances aux pièces :
3-conducteurs, 24AWG / de 0,2 mm2 rigide ou souple jusqu'à 50m, 22AWG / 0,35 mm2 jusqu'à
100m, 20AWG / de 0,5 mm2 jusqu'à 200m et 18AWG/1mm2 jusqu'à 300m (non blindé toléré).

Longueur maximale de transmission : 300m avec câble de catégorie (UTP, utilisez le blanc rayé
pour GND (masse), et utilisez 2 couleurs unies pour l'IR et de 2 couleurs unies pour 12VCC).

En cas d'utilisation de câble non blindé sur une longue distance (> 25m), il est peut être
nécessaire de connecter une résistance A 470 Ohm 1/8Watt en parallèle entre IR et GND au
connecteur de blocs IRHUB.

Connecteur de blocs IRHUB4

• 1 alimentation : 230V~50Hz, 12VCC 100mA (fournie)

• 1 borne à vis en croix Wago pour IR, terre, 12 V c.c. et état

• 1x JP2 état d‘alimentation, entrée : 5 – 12 V c.c. à 10 mA minimum ou 5 – 12 V c.a. à 47-63 Hz

• 1x JP à fiche C, câble de 2,1 mm, centre positif (non fourni)

• 4 prises InfraRouges : Prise mono 3,5mm TS

• 1 Prise récepteur IR : Prise 3,5mm TRRS

• Dimensions: 70 x 45 x 18 mm

31-12-2010 28 IR Link Pro Flush

Guía del usuario

CONTENIDOS

1. Condiciones de uso

2. Introducción

3. Contenidos

4. ¿Cómo funciona el ebode

IR Link Pro Flush?

5. ¿Existen condiciones en las que el ebode

IR Link Pro Flush no funcione?

6. Instalación de la ebode IR Link Pro Flush

7. Funcionamiento

8. Cómo evitar y resolver posibles problemas

9. Información técnica

1. Condiciones de uso

Para un uso sin problemas y seguro de este producto lea cuidadosamente este manual y la
información de seguridad, y siga las instrucciones. La unidad está registrada como dispositivo
que no provoca ni padece interferencias de radiofrecuencia. Tiene aprobación CE y cumple
con la Directriz de Bajo Voltaje. Deben seguirse las instrucciones de seguridad e ins talación. Se
prohíbe la manipulación técnica del producto, así como cualquier modificación del mismo, por
motivos de seguridad y certificación. Asegúrese de configurar correctamente el dispositivo –
consulte su guía del usuario. Los niños pequeños deben usar el dispositivo bajo supervisión de
adultos. No se aceptará garantía o responsabilidad alguna por daños causados por un uso
incorrecto del equipo, distinto al indicado en este manual del propietario.

ADVERTENCIAS DE SEGURIDAD

• Para evitar cortocircuitos, este producto (salvo si está especificado para uso en exterior)

debe usarse en el interior, exclusivamente en lugares secos. No exponga los componentes a
la lluvia ni la humedad.

• Evite el desgaste mecánico extremo, las temperaturas ambientales extremas, las

vibraciones fuertes y la humedad atmosférica.

• No desmonte ninguna pieza del producto: el dispositivo tiene no hay piezas reparables por

el usuario en el interior. El producto sólo debe ser reparado o mantenido por personal de
servicio cualificado y autorizado. Las piezas defectuosas deben ser cambiadas por piezas
de recambio originales.

• Baterías: mantenga las baterías lejos del alcance de los niños. Deseche las baterías como

residuos químicos. No use nunca baterías viejas y nuevas, ni distintos tipos de baterías
conjuntamente. Saque las baterías cuando no use el sistema durante un periodo
prolongado de tiempo. Cuando introduzca baterías, asegúrese de respetar la polaridad.
Asegúrese de que l as baterías no se cortocircuiten ni s e desechen en el fuego (peligro de
explosión).

En caso de uso inadecuado, o si ha abierto, alterado o reparado el producto usted mismo, las
garantías quedan invalidadas. El proveedor no acepta responsabilidad alguna en caso de uso
inadecuado del producto, o cuando el producto sea usado para fines distintos a los
especificados. El proveedor no acepta responsabilidad alguna por daños adicionales distintos a
los cubiertos por la responsabilidad legal del producto.

2. Introducción
Felicitaciones por la compra del ebode IR Link Pro Flush. Nuestra tecnología elR

2XTM

(se
pronuncia IREX), garantiza un alto grado de inmunidad ante los ruidos de InfrarRojos producidos
por la luz directa del sol, la iluminación CFL y los televisores planos (LCD, plasma y LED). Este

31-12-2010 29 IR Link Pro Flush

conjunto contiene dos 3IREDB para el control de 6 dispositivos, y 1 cable de Conexión Rápida
1IRQC para control directo de los Receptores de audio/vídeo más populares (p.ej. Yamaha,
Onkyo, Denon, Marantz, NAD, Harman Kardon etc). El IR Link Pro Flush funciona con un
adaptador eléctrico de 12VCC (incluido) y se puede extender su capacidad a otras
habitaciones con Receptores IR Link adicionales.

El bode IR Link Pro Fl ush es un Sistema extensor d e InfrarRojos, que permite pl eno control remo to
por InfrarRojos sobre diferentes equipos de A / V, situados éstos en lugares ocultos a la vista
como por ejemplo en mueb les cerrados, o en otra habitación. ebo de IR Link Pro Flush utiliza la
energía de la red eléctrica de la batería (no obli gatorio).

Un extensor de InfrarRojos, de forma general, consiste en un dispositivo de captura de InfrarRojos
(Receptor), un circuito de distribución de la señal ( ENRUTADOR ) y, finalmente, un diodo que
emite señales de InfrarRojos de forma intemitente hacia los equipos de A/V (emisor).

3. Contenidos

El IR Link Pro Flus h es un Sis tema Extensor de d e Control de InfrarRojos pre-em paquetado. I ncluye
un Receptor IR de Flush Mount IRLPRO, incl uyendo 4 tops intercambiables y de color, un Bloque
de Conexiones IRHUB4 con 4 salidas de Emisor + Cable de conexión de entrada de Estado , dos
Emisor Intermitente Triple 3IREDB, un Cable de Conexión Rápida 1IRQC y un adaptador eléctrico
de 12VCC. Estos elementos son todo lo que necesita para controlar hasta 7 componentes.

4. ¿Cómo funciona el ebode IR Link Pro Flush?

El ebode IR Link Pro Flush está diseñado para usarlo con sistemas de control IR donde el Bloque
de Conexión IRHUB4 se encuentre dentro del alcance del cable de 2 metros del Receptor IR,
p.ej. cuando instale el IR Link Pro Flush dentro de un mueble cerrado donde los elementos
controlados estén detrás de pu ertas cerradas , y el Receptor I RLPRO Flus h por ejempl o, pu ede s er
montado en el armario (ver paso 3 en el capítulo 5), orientado hacia su control remoto.

5. Instalación de la ebode IR Link Pro Flush

Los conectores de la base están codificados por colores para una fácil instalación de los
receptores IR i emisores IRED, los cuales disponen de jacks coloreados.
A continuación se muestra un sistema típico en la Fig. 1. Fíjese en este diagrama y en el siguiente
procedimiento cuando haga las conexiones:

Fig1

31-12-2010 30 IR Link Pro Flush

1. Fije los Emisores 3IREDB sobre las Ventanas de los Sensores IR de los componentes de su sistema
que desee controlar. Vea las Figs. 2.

2a. Conecte la mini-clavija amarilla del 3IREDB en uno de los conectores
"EMITTERS" amarillos del Bloque de Conexiones IRHUB4.

2b. Conecte el cable IRQC en uno de los conectores amarillos con la
etiqueta “EMITTERS” del IRHUB4, y el otro extrem o en la entrada I R mono
de 3,5 mm de su AVR. La configuración del pin de 3,5 mm IRED Mono TS
es: La Punta son Datos I R, la Manga es toma de Tierra. (POR FAVOR LEA
EL MANUAL DEL DISPOSITIVO PARA VER SI SE AJUSTA LA CONFI GURACIÓN
DEL PIN)

3. Taladre un agujero de 10,5 mm de ancho en el que desea colocar el receptor de
infrarrojos . Retir e el tornillo-tuerca , empuje el receptor de cable y el hilo a través del agujero
con el objetivo orientado a la habitación (y en la línea de mira del mando a
distancia). Atornille la tuerca d e nuevo hasta que esté apretado para man ten er el recep to r en
su lugar.

4. Conecte la mini-clavija roja del Receptor IR IRLPRO Flush en el conector rojo "IR RCVR" del
Bloque de Conexiones IRHUB2.

5. Enchufe el adaptador eléctrico de 12VCC en una toma de corriente de 230V~50Hz no
controlada por interruptor.

NOTA: Es importante que use una toma de corrien te alterna no controlada por interruptor para
que el sistema IR esté siempre activo para las órdenes de ENCENDIDO de los equipos.

6. Conecte la clavija “C” de 2,1mm del Adaptador Eléctrico en el conector "+12VDC" del
Bloque de Conexiones IRHUB4.

ESTADO

Usted puede enviar una señal de Estado de Alimentación al Receptor IR IRLPRO Flush
conectando un adaptador eléctrico a esta conexión (no suministrado; 5 -24 VCC & 5 – 12 VAC),
el cual p. ej. se conecta por del dispositivo a controlar. Cuando el dispositivo A/V se enciende o
el contacto se activa, el LED de Estado Ámbar se ilumina en el Receptor IR IRLPRO Flush de
modo que puede ver qu e el dispositivo de A /V está encendido. (vea la figura 3). El rango de la
tensión de entrada es 5 -24 VCC & 5 – 12 VAC. La configuración del pin del conector de 2,1mm
es: centro/rojo es +VCC, manga/negro es la toma de Tierra.

Fig 2

Fig 3

31-12-2010 31 IR Link Pro Flush

En la parte superior del gabinete existe un orificio para colocar el puente. La posición
predeterminada del puente es la posición de estacionamiento JP1. Tiene tres posiciones
diferentes de luz LED de respuesta:

- Posición predeterminada JP1: luz LED activa y estado LED no activo/inutilizado

- JP en la posición JP2: luz LED y estado LED ambos siempre OFF (apagados)

- Cable JP en posición JP2 con el suministro de corriente dentr o del rango: luz LED y estado L ED
activos (dependiendo del voltaje externo existente)

- JP en posición JP3: luz LED activa y estado LED siempre ON (encendido) (dependiendo de la
corriente a IRHUB4)

6. Funcionamiento

El sistema Repetidor IR debería hacer funcionar cada uno de los componentes a controlar.
Cuando el sistema funciona correctamente, usted debería ver el LED azul de "respuesta”
parpadear en el frontal del Receptor I R IRLPRO Flush cuando le apunte con su(s) mando(s) de
control remoto y pulse los botones.

7. Cómo evitar y resolver posibles problemas
Aunque el ebode IR Link Pro Fl ush está equipado con la marca registrada eIR

2xTM

(pronunciado
Irex) Technology, que garantiza un alto niv el de inmunidad de ruido de InfrarRojos de la l uz solar
directa, luz CFL y pantalla plana de televisión (incluidos los de plasma, LCD y LED), en
determinados casos, el Receptor tendrá que moverse a otra posición por estar recibiendo
interferencias inesperadas.
Estas interferencias pueden en ocasiones afectar al funcionamiento del sistema. Vd. podrá
identificar la existencia de interferencias cuando observe que los Emisores de IR lucen, incluso
cuando Vd. no está utilizando ningún mando a distancia en ese momento.

Después del cambio de posición, verifique si el IR Link Pro Flush actúa sobre el receptor de
satélite o sobre cualquier otro equipo. Si continuara sin funcionar, vuelva a posicionar los
Emisores IR. Estos no deberían situarse exactamente sobre el punto de recepción de IR
existente en la ventana (display) del equipo. Consulte el manual de instrucciones del equipo
para conocer con exactitud la ubicación de dicha ventana.

IMPORTANTE: Para instalaciones con más de dos habitaciones remotas, sírvase de los servicios de
un instalador profesional competente de audio / video con exp eriencia en sistemas de control
remoto por infrarrojos.

¿Todavía tiene preguntas? Por favor refiérase a www.ebodeelectronics.eu

8. Información técnica

ESPECIFICACIONES DEL RECEPTOR IR IRLPRO FLUSH

• Ancho de banda de la frecuencia de modulación infrarRoja: 30 - 60 kHz.

• Longitud de cable 2m, extensible a un máx. de 300 metros (UTP o equivalente).

• Configuración de pin de la clavija TRRS de 3,5mm roja, desde la punta a la manga:

o Punta = amarillo = Datos IR
o Anillo 1 = negro = Tierra = Cable fino 3
o Anillo 2 = rojo = +12VCC = Cable fino 4 - fuera, en el extremo opuesto al de listas

amarillas/blancas

o Manga = blanco = Estado = Cable fino 2 – junto al de listas amarillas/blancas

• Alcance de recepción: Hasta 10 metros, dependiendo de las condiciones del local y el

control remoto usado.

• Ángulo de recepción: 45 grados a uno y otro lado del eje.

• LED de “Respuesta” (AZUL). Indica recepción infrarroja solamen te cuando están

31-12-2010 32 IR Link Pro Flush

conectados el (los) Emis or(es).

• LED de Estado (ÁMBAR). Indica si el sistema A/V está encendido.

• Número máximo de Emisores IR IRED gobernados directamente: 4 Emisores triples usando el

Concentrador de Conexiones IRHUB4. Hasta seis Receptores IR IRLPRO Flush se pueden
conectar en paralelo en la entrada de terminales de tornillo de los Bloques de Conexiones
de la serie IR Link IRHUB (p.ej. opcional en IRHUB2CI y IRHUB4).

• Requisitos de alimentación eléctrica: 12 voltios CC @ 25 mA. Necesita una fuente de

alimentación de 12VCC (incluida).

• Dimensiones del Receptor IR IRLPRO Flush: 50 mm x Ø 12 mm
NOTA: La unidad no funcionará con determinadas marcas y modelos que funcionan a

frecuencias más altas (p.ej. B&O). Contacte con el Servicio Técnico de ebode para más
información.

Requisitos de cables para largas distancias a habitaciones lejanas:
Cable de 3-conductores sólidos o de hilos de 24AWG/0,2mm2 hasta 50m, de 22A WG/0,35mm2
hasta los 100m, de 20AWG/0,5mm2 hasta los 200m y de 18AWG/1mm2 hasta los 300m (sin
blindaje es correcto).

Longitud máxima de transmisión: 300m con cable de categoría (UTP, use cable blanco de hilos
trenzados para toma de Tierra, y use 2 colores sólidos para IR y 2 colores sólidos para 12VCC).

En el caso de un largo tramo de cable sin blindaje (> 25m), puede ser necesario conectar una
resistencia de 470 Ohmios 1/8W en paralelo, entre IR y GND (Tierra) en el bloque de conexiones
IRHUB.

Bloque de Conexiones IRHUB4

• 1Alimentador eléctrico: 230V~50Hz, 12VCC 100mA (suministrado)

• 1 terminal tetra-direccional de tornillos Wago para IR, GND, 12VDC y estado

• 1 toma JP2 de estado de corriente: 5 – 12VDC a 10mA mínimo o 5 – 12VAC a 47-63HZ

• 1 cable de JP a C-con enchufe de 2,1mm, con el centro po sitivo (no proporcionado)

• 4 conectores IRED: clavijas TS mono de 3,5mm

• 1 conector del Receptor IR: clavija TRRS de 3,5mm

• Dimensiones: 70x45x18mm

31-12-2010 33 IR Link Pro Flush

Manual do utilizador

CONTEUDO

1. Conformidade de utilizaçäo

2. Introdução

3. A embalagem contém

4. Como é que o ebode

IR Link Pro Flush funciona?

5. Existem algumas condições nas quais o ebode IR Link Pro Flush não funciona?

6. Instalar o ebode IR Link Pro Flush

7. Operação

8. Como evitar e resolver problemas

9. Informação técnica

1. Conformidade de utilizaçäo

Para uma utilização segura deste equipamento, por favor leia este manual e siga as instruções
de instalação. Os equipamentos estão registados como equipamentos que não causam ou
sofrem problemas relacionados com interferências electromagnéticas. Possui certificação CE e
está de acordo com o regulamento de baixa tensão. As instruções de instalação e segurança
devem ser lidas antes de iniciar a instalação. Qualquer manipulação ou alteração não
autorizada ao produto é proibida por razões de segurança. Por favor tenha o cuidado de
configurar os equipamentos correctamente – consulte o ma nual de utilizador. Os equipamentos
não devem ser manuseados por crianças pequenas sem a supervisão de um adulto. Se forem
verificados danos provocados por uso incorrecto ou outros tipos de utilização não referidos no
manual, os equipamentos perdem a garantia e não serão assumidas quaisquer
responsabilidades sobre o mesmo.

AVISOS DE SEGURANÇA

• De forma a prevenir cuto-circuitos, este produto (excepto se for especificado para ser
utilizado em exterior) deve apenas ser utilizado no interior, em locais secos. Não exponha os
componentes à chuva ou humidade.

• Evite esforços mecânicos, tempera turas extremas, vibrações fortes e humidade atmosférica
elevada.

• Não desmonte qualquer componente do equipamento: o equipamento não possui peças
reaproveitáveis. O equipamento apenas deve ser reparado ou assistido por técnicos
qualificados e pessoal autorizado. Peças defeituosas devem ser substituídas por peças originais.

• Baterias: mantenha as baterias afastadas do alcance de crianças. Coloque as baterias
gastas num pilhão. Nunca misture baterias usadas com baterias novas ou misture diferentes tipos

de bateria. Remova as baterias se previr que o equipamento irá ficar inactivo por muito tempo.
Ao inserir as baterias certifique-se que respeita a polaridade das mesmas. Certifique-se que as
baterias não são curto-circuitadas e que não são lançadas ao fogo (risco de explosão).

Caso se prove que o equipamento foi aberto, alterado ou reparado por técnicos não
qualificados, todas as garantias expiram. O fornecedor não se responsabiliza por danos
causados por má utilização do equipamento ou quando este é utilizado para outros fins não
indicados pelo fabricante. O fornecedor não se responsabiliza por danos não cobertos pela
responsabilidade legal do produto.

2. Introdução
Parabéns pela aquisição do ebode IR Link Pro Flush. A tecnologia propriétária eIR

2xTM

(pronuncia-

se Irex), garante um alto nível de imunidade contra interferências de InfraVermelhos

31-12-2010 34 IR Link Pro Flush

provenientes da luz solar directa, iluminação CFL (lâmpadas fluorescentes) e aparelhos de TV de
ecrã plano (incluindo plasma, LCD e LED). Este conjunto inclui dois 3IREDB para controlo de 6
dispositivos, e um cabo IRQC Quick Connect para controlo directo dos Receptores norm ais de
áudio/vídeo (por ex. Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon, etc.) O IR Link Pro
Flush funciona com um transformador de 12VDC (incluído) e é expansível com Receptores IR Link
extra em espaços diferentes.

O ebode IR Link Pro Flush é um sistema extensor de Infravermelhos que permite o controlo
remoto de equipamentos A/V (como leitores de Blu-ray, receptores A/V, DVR, receptores de
satélite, etc.) em locais escondidos ou fora de vista, como dentro de armários,

e outra sala. O

ebode IR Link Pro Flush é alimentado através da rede eléctrica (não requer pilhas ou baterias).
Um extensor de InfraVermelhos consiste num equipamento Receptor que recebe os sinais IR

emitidos pelo comando, um circuito de distribuição (HUB) e por fim uma saída a díodo emissor
de IR que envia os sinais para o equipamento A/V que se pretende controlar.

3. A embalagem contém

O IR Link Pro Flush é um Sist ema Extensor d e Controlo Remoto p or InfraVermel hos pré-emba lado.
Inclui um IRLPRO Flush Mount IR Receptor incluindo 4 intercambiáveis, top capas, um Bloco d e
Ligação IRHUB4 com 4 saídas de Emissor + Cabo de Entrada do Comutador de Estado, dois
Emissor de Luz Intermitente Triplo 3IREDB, um cabo 1IRQC Quick Connect e um transformador de
12VDC. Estas partes são todas necessárias para o controlo de até 7 componentes.

4. Como é que o ebode IR Link Pro Flush funciona?
O IR Link Pro Flush é destinado para o uso em sistemas de controlo IR, onde o bloco de conexão

IRHUB4 se encontra a uma distância de cabo de 2m do receptor IRLPRO Flush, por ex. quan do
está a instalar o IR Link Pro Flush num armário , no qual os componentes controlados estão atrás
de portas fechadas, e o Receptor pode ser montado em am ário (veja o passo 3 no capítulo 5),
dentro do alcance do seu controlo remoto.

5. Instalar o ebode IR Link Pro Flush

Os encaixes respeitam um código de cores para uma instalação Plug & Play tanto do receptor
IR como do emissor IRED, que por sua vez possuem as fichas coloridas.
É mostrado na Fig. 1 um sistema normal. Consulte este es qu em a e o proc edimento que se segue
quando estiver a fazer ligações.

Fig1

31-12-2010 35 IR Link Pro Flush

1. Faça a conexão dos Emissores 3IREDB na janela do Sensor IR, dos componentes do sistema
que pretende controlar. Consultar as Fig. 2.

2a. Ligue a mini ficha amarela do 3IRED8 numa das tomadas amarelas
dos "EMISSORES" do Bloco de Ligações IRHUB4.

2b. Ligue o cabo IRQC numa das tomadas etiquetadas a amarelo dos
"EMISSORES" do IRHUB4, e o ou tro extremo na entrada mono IR 3.5mm do
seu AVR. Configuração do pino IRED Mono TS 3.5mm: ponta é IR Data,
acoplamento é Ground (Terra). (POR FAVOR VERIFIQUE O MANUAL DO
DISPOSITIVO PARA CONFIGURAÇÃO CORRECTA DO PINO)

3. Faça um buraco com diâmetro de 10,5 mm no local onde pretende posicionar o receptor IR.
Remova a porca de fixação. Empurre o cabo e rosca do receptor através do orifício com a
lente orientada para a divisão (e em linha de vista com o seu comando sem fios ). Aperte a
porca de fixação de forma fixar o receptor no sitio.

4. Ligue a mini ficha vermelha do IR Recep tor IRLPRO Flush no jack vermelho "1R RCVR" no Bloco
de Ligações IRHUB4.

5. Ligue a cabo de alimentação 12VDC numa tomada não comutada de 230V~50Hz.
NOTA: É importante que use uma tomada AC não comutada de modo que o sistema IR esteja

sempre activo para os comandos de alimentação do sistema ON(Ligados).

6. Ligue a ficha 2.1mm "C" no Adaptador do Alimentador numa tomada "12VDC" no Bloco de
Ligações IRHUB4.

ESTADO

Pode enviar o sinal de Estado da Alimentação ao Recep tor IRLPRO IR ligando o adaptador do
Alimentador a esta ligação (não fornecida: 5 – 24 VDC & 5 – 12VAC) a qual por ex. é comutada
pelo dispositivo a ser controlado. Quando o dispositivo A/V é ligado, o LED de Estado Âmbar
acenderá no IR receptor IRLPRO Flush de modo que pode visualizar se o dispositivo A/V está
ligado. (ver figura 3). O limite de tensão de entrada é

5 – 24 VDC & 5 – 12VAC. Configuração do

pino da tomada 2.1mm: Centro/vermelho é +VDC, comutador/preto é Ground (Terra).

Na parte superior do armário existe uma abertura para colocar o interruptor. A posição
predefinida do interruptor é a posição de “parking” JP1. Há 3 posições diferentes de resposta
LED de Estado:

Fig 2

Fig 3

31-12-2010 36 IR Link Pro Flush

- Predefinida, JP na posição JP1: O LED de feedback activo & LED de Estado inactivo/não
utilizado

- JP na posição JP2: Tanto o LED de Feedback como o de Estado LED devem estar sempre
DESLIGADOS (OFF)

- Cabo JP na posição JP2 com tensão de alimentação dentro da gama: LED de feedback &
LED de Estado activo (dependendo da tensão externa pr esente)

- JP na posição JP3: Tanto o LED de Feedback activo como o d e Estado LED devem estar
sempre LIGADOS (ON) (baseado em corrente para IRHUB4)

6. Operação

O sistema de repetição IR deve agora operar cada um dos conponentes controlados. Quando
o sistema está a funcionar correctamente, deve visualizar um LED Azul a piscar na frente do IR
Receptor IRLPRO Flush quando aponta o(s) seu (s) controlo(s) remoto(s) manual para o mesmo e
pressiona os botões.

7. Como evitar e resolver problemas

Embora o ebode IR Link P ro Fl ush con te com a tecnol ogia p ropri etária eI R

2xTM

(pro nun cia - se Irex),
que garante um alto nível de imunidade contra interferências InfraVermelhas da luz solar
directa, iluminação CFL e aparelhos de TV de ecrã plano (incluindo plasma, LCD e LED), em
casos raros o receptor InfraVermelho pode precisar ser movido para um local diferente se estiver
a receber interferências inesperadas. Estas interferências podem, em casos mais severos, impedir
o sistema de funcionar. Pode-se identificar estas interferências quando os emissores de
InfraVermelho estiverem acesos embora o utilizador não esteja a utilizar um controlo remoto
para transmitir.

Após movê-lo, verifique se o IR Link Pro Flush opera o receptor satélite ou outros componentes. Se
o IR Link Pro Flush ainda assim não funcionar, reposicione o(s) Emissor(es) de InfraVermelhos. Não
deve ser posicionado diretamente acima da “janela” de recepção InfraVermelha do
componente. Consulte o manual de instruções do aparelho ou o fabricante para saber a
localização exacta da “janela” InfraVermelha.

IMPORTANTE: Para instalações que envolvam mais do que duas salas remotas, use os serviços
dum instalador especialista competente de instalações de áudio/vídeo com experiência em
Sistemas de Controlo Remoto Infravermelhos.

Para mais esclarecimentos consulte www.ebodeelectronics.eu

.

8. Informação técnica:

ESPECIFICAÇÕES DO IR RECEPTOR IRLPRO FLUSH

• Largura de banda de frequência de modulação InfraVermelha: 30 - 60 kHz.

• Comprimento do cabo 2m, extensível até um máx. de 300 metros (UTP ou equivalente).

• Vermelho 3.5mm, TRRS, configuração do pino da ficha da ponta até ao comutador:

o Ponta = Amarela = Dados IR
o Anilha 1 = preto = Terra = Fio fino 3
o Anilha 2 = vermelho = +12VDC = Fio fino 4 exterior, do lado oposto ao fio às riscas

amarelas e brancas

o Escravo = branco = Estado = Fio fino 2 perto do fio às riscas amarelas e brancas

• Limite de recepção: Até 10 metros, dependendo das condições locais e do controlo

remoto usado.

• Ângulo de recepção: 45 graus a partir do eixo.

• LED (AZUL): Indica recepção de InfraVermelhos somente quando o(s) Emissor(es) está

31-12-2010 37 IR Link Pro Flush

ligado.

• LED Estado (ÂMBAR): Indica estado de alimentação do sistema A/V.

• Número máximo de Emissores IRED IR dirigidos directamente: 4 Emissores triplos usando o

Controlador de Ligação IRHUB4. Podem ser ligados em paralelo até 6 IR Receptores IRLPRO
Flush na entrada dos terminais de parafuso das séries IR Link, IRHUB que estão a ligar blocos
(por ex. IRHUB2CI e IRHUB4 opcionais). Requisitos de alimentação: 12 volts DC @ 25 mA.
Requer um transformador de 12VDC (incluído).

• Dimensões do IR Receptor IRLPRO Flush: 50 mm x Ø 12 mm
NOTA: O equip amento não funcionará com determinadas marcas & modelos que funcionam a

frequências mais elevadas (por ex. B&O). Contacte o Apoio Técnico ebode para mais
informações.

Requisitos do cabo para grandes distâncias em espaços remotos:
3-condutores, fio 24AWG/0,2mm2 sólido ou entrançado até 50m, 22AWG/0,35mm2 até 100m,
20AWG/0,5mm2 até 200m e 18AWG/1mm2 até 300m (não revestido).

Comprimento máximo de transmissão: 300m com cabo categoria (UTP, use o de risca branca
em conjunto para o GND(Terra), e use 2 de cores sólidas para o IR e 2 de cores sólidas para
12VDC).

No caso de usar uma grande extensão de cabo não revestido (> 25m) pode ser necessário ligar
uma resistência de 470 Ohm 1/8 Watts em paralelo entre o IR e o GND no bloco de ligação do
IRHUB.

Bloco de Ligação IRHUB4

• 1x Alimentação: 230V~50Hz, 12VDC 100mA (fornecido)

• 1x parafuso terminal Wago de 4 vias para IR, GND, 12VDC e Estado

• 1x estado da entrada de corrente JP2: 5 – 12VDC @ 10mA no mínimo ou 5 – 12VAC em 47-

63HZ

• 1x JP para C-plug (tomada) cabo de 2.1mm, centro positivo (não é fornecido)

• 4x Tomadas Infra-VERMELHOS: Ficha TS mono de 3,5mm

• Jack receptor IR: Ficha TRRS de 3,5mm

• Dimensões: 70x45x18mm

31-12-2010 38 IR Link Pro Flush

Manuale per l’utente

INDICE

1. Conformità d’uso
2 . Introduzione

3. Contenuto della confezione

4. Come funziona ebode

IR Link Pro Flush?

5. Esistono condizioni di non funzionamento di ebode IR Link Pro Flush?

6. Installazione di ebode

IR Link Pro Flush

7. Funzionamento

8. Come evitare e risolvere eventuali problemi

9. Informazioni tecniche

1. Conformità d’uso

Per un utilizzo corretto e sicuro di questo prodotto, si prega leggere attentamente questo
manuale e le informazioni di sicurezza, e di seguire le istruzioni riportate. L’unità è registrata come
dispositivo immune da interferenze a radiofrequenza. Ha ottenuto l’approvazione e il marchio CE
ed è conforme alle Direttive di Bassa Tensione (Low Voltage Directory). Le istruzioni d’installazione
e di sicurezza devono essere osservate. Qualsiasi modifica tecnica o intervento sul prodotto sono
proibiti, per motivi di conformità alle norme di sicurezza. Prestare molta attenzione all’installazione
corretta del dispositivo - consultare questo Manual e utente. I minori possono utilizzare il prodotto
esclusivamente sotto la supervisione di un adulto. Nessuna garanzia o responsabilità saranno
imputabili al produttore per qualsiasi danno causato da un uso non corretto del dispositivo
fornito, diverso da quanto indicato in questo Manuale utente.

PRECAUZIONI DI SICUREZZA

• Per prevenire cortocircui ti, questo prodotto (a meno che non sia specificato l’uso in esterni)
dev’essere utilizzato solo all’interno di ambienti asciutti. Non esporre i componenti a pioggia o
umidità.

• Evitare forti sollecitazioni meccaniche, elevate temperature ambientali, forti vibrazioni e
umidità atmosferica.

• Non disassemblare qualsiasi parte del prodotto: il dispositivo contiene non contiene al suo
interno parti soggette a manutenzione da parte dell’utente. Il prodotto deve essere riparato o
manutenuto esclusivamente da parte di personale tecnico qualificato e autorizzato.
Componenti difettosi devono essere sostituiti utilizzando ricambi originali.

• Batterie: tenere le batterie fuori dalla portata dei bambini. Smaltire le batterie trattandole
come rifiuti chimici. Non utilizzare mai insieme batterie nuove ed usate o tipi diversi di batterie.
Togliere le batterie quando il sistema rimarrà inutilizzato per un lungo periodo di tempo. Durante
l’inserimento delle batterie, rispettarne la corretta polarità. Assicurarsi che le batterie non
vengano cortocircuitate e che non siano gettate nel f uoco (pericolo di esplosione).

In caso di uso improprio o se il prodotto è stato aperto, alterato e riparato personalmente,
decade qualsiasi garanzia sul prodotto. Il produttore declina qualsiasi responsabilità per i danni
derivanti da un utilizzo improprio del prodotto o da utilizzo diverso da quanto previsto e
specificato. Il produttore declina qualsiasi responsabilità per danni consequenziali, a ecc ezione
della responsabilità civile sul prodotto.

2. Introduzione
Congratulazioni per l'acquisto di ebode IR Link Pro Flush. La nostra tecnologia proprietaria eIR

2xTM

(pronuncia Iirex) ebode garantisce un alto livello di immunità ai raggi InfraRossi (IR) nei confronti
del rumore della luce del sole, dell'illuminazione CFL e dei TV a schermo piatto (compresi plasma,

31-12-2010 39 IR Link Pro Flush

LCD e LED). Questo kit contiene due 3IREDB per il controllo di 6 dispositivi, e un cavo di
Collegamento Rapido 1IRQC per il controllo diretto dei ricevitori audio / video più popolari (ad
esempio Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon, ecc). L'IR Link Pro Flush
funziona con un alimentatore da 12VDC (incluso) ed è espandibile con R icevitori IR Link extra in
stanze diverse.

ebode IR Link Pro Flush è un Sistema di Estensione InfraRossi, alimentato a corrente, che consente
di utilizzare il Telecomando a InfraRossi per comandare apparecchiature multimediali
Audio/Video poste all’interno di cabinet chiusi e/o in altre postazioni non in vista, o in un'altra
stanza.

Un’Estensione InfraRossi generalmente consiste di un dispositivo di ricezione IR - InfraRossi, (il
“Ricevitore”), un blocco di connessione (IRHub), ed infine il diodo IR Emettitore (il
“trasmettitore”), che lampeggia il segnale IR all’apparecchiatura A/V.

3. Contenuto della confezione

L'IR Link Pro Flush è un Sistema di Estensione del Telecomando Infrarossi pre-confezionato. Esso
include un IRLPRO Flush Mount Ricevitore, compresi 4 intercambiabili, top cover colorate, un
Blocco di Collegamento IRHUB4 con 4 uscite per Emettitore + Cavo Jumper per l'ingresso di stato,
due Emettitore Lampeggiante Triplo 3IREDB, un cavo di Collegamento Rapido 1IRQC e un
Alimentatore da 12VDC. Queste parti sono tutto ciò che è indispensabile per controllare fino a 7
componenti.

4. Come funziona ebode IR Link Pro Flush?

L'ebode IR Link Pro Flush è destinato all'uso nei sistemi di controllo IR in cui il Blocco di
Collegamento IRHUB4 è co llegabile al Ricevitore IR IRLPRO Flush con il suo cavo da 2 metri, per
esempio quando si installa l'IR Link Pro Flush in un armadio dove i componenti controllati sono
dietro sportelli chiusi, e il Ricevitore può inexample essere montato nel mobile (si veda il punto 3
del capitolo 5), otticamente a portata del telecomando.

5. Installazione di ebode IR Link Pro Flush

Le prese dell'Hub sono iden tificate da un codice di colore per una facile e veloce installazione
del RIcevitore IR e degli Emettitori IRED che dispongono di jack con la stessa corrispondenza di
colore. In tipico sistema è mostrato nella Fig. 1 sotto riportata. Fare riferimento a questo schema e
alla procedura che segue quando si fanno i collegamenti:

Fig1

31-12-2010 40 IR Link Pro Flush

1. Fissare gli Emettitori 3IREDB sulla Finestra del Sensore IR dei componenti nel sistema che si
desidera controllare. Fare riferimento alle Fig. 2.

2a. Inserire le mini spine gialle del 3IREDB in una delle spine jack gialle
"EMETTITORI" del Blocco di Collegamento IRHUB4.

2b. Collegare il cavo IRQC in una delle prese jack gialle con l'etichetta
"EMETTITORI" del IRHUB4, e l'altra estremità nell'ingresso IR mono da 3,5 mm
del vostro AVR. Configurazione dei pin da 3,5mm TS Mono IR ED: la punta è IR
Dati, la guaina è a Terra. (SI PREGA DI CONTROLLARE IL MANUALE DEL
DISPOSITIVO PER LA CONFIGURAZIONE CORRISPONDENTE DEI PIN)

3. Trapanate un foro da 10,5 mm di diametro dovete volete posizionare il Ricevitore IR. Rimuovete
il dado e inserite il cavo e l'asse filettato nel foro in modo che il ricevitore sia rivolto verso
l'ambiente (e in modo che abbia visibilità in linea d'aria verso il telecomando). Riposizionate il
dado e serratelo in modo da mantenere il ricevitore in posizione..

4. Collegare la mini-sp ina rossa del Ricevitore IR IRLPRO Mini nella presa jack rossa "IR RCVR" sul
Blocco di Collegamento IRHUB4.

5. Collegare l'Alimentazione a 12Vdc in una presa non comandata da 230V ~ 50Hz.
NOTA: È importante che si utilizzi una presa AC non comandata in modo che il sistema di IR sia

sempre attivo per i comandi di accensione del sistema.

6. Inserire la spina "C" da 2,1mm dell’Alimentatore nella presa jack "+ 12VDC" sul Blocco di
Collegamento IRHUB4.

STATO

Si può inviare un segnale dello Stato di Alimentazione al Ricevitore IR IRLPRO Flush collegando un
adattatore di Alimentazione a questo collegamento (non in dotazione; 5 – 24 VDC & 5 – 12 VAC),
che ad esempio viene attivato dal dispositivo da controllare. Quando il dispositivo A / V o il
contatto è acceso, il LED di Stato Ambra si accende nel Ricevitore IR IRLPRO Flush in modo che si
possa vedere che il dispositivo A / V è acceso. (vedi figura 3). La gamma di tensione di ingresso è
5 – 24 VDC & 5 – 12 VAC. Configurazione dei pin della presa da 2,1 mm: centro / rosso è + VDC,
guaina / nero è la Massa.

Fig 2

Fig 3

31-12-2010 41 IR Link Pro Flush

Nella parte superiore dell’armadio c'è un intaglio per l'installazione del cavo jumper. La posizione
predefinita del jumper è la posizione JP1 di parcheggio. Le posizioni di risposta dei led di stato
sono 3:

- Predefinita, JP in posizione JP1: LED Feedback attivo e LED di stato inattivo/inutilizzato

- JP in posizione JP2: LED Feedback attivo e LED di stato entrambi sempre OFF

- Cavo JP in posizione JP2 con tensione entro il range: LED Feedback e LED di stato attivi (se la
tensione esterna è presente)

- JP in posizione JP3: LED Feedback attivo e LED di stato sempre ON (in base all’alimentazione a
IRHUB4)

6. Funzio namento

Il sistema di ripetizione IR dovrebbe ora far funzionare ciascuno dei componenti controllati.
Quando il sistema funziona correttamente, si dovrebbe vedere un lampeggiamento del LED Blu
"di riscontro" sulla parte frontale del Ricevitore IR IRLPRO Flush quando si punta il telecomando e si
preme uno dei suoi pulsanti.

7. Come evitare e risolvere eventuali problemi

Anche se l'ebode IR Link Pro Flush garantisce un alto livello di immunità ai raggi InfraRossi (IR) nei
confronti del rumore della luce del sole, dell'illuminazione CFL e dei TV a schermo piatto
(compresi plasma, LCD e LED), in rari casi, il Ricevitore IR potrebbe dover essere spostato in una
posizione diversa se l'unità sta rilevando interferenze inaspettate. Questa interferenza può, in casi
gravi, impedire al sistema di funzionare. È possibile identificare le interferenze quando gli
Emettitori a InfraRossi sono accesi, anche quando non si sta usando un telecomando che
trasmette in quel momento.

Dopo il riposizionamento, controllare per vedere se il IR Link Pro Flush fa funzionare il Ricevitore
satellitare o altri componenti. Se il IR Link Pro Flush continua a non funzionare, riposizionare
l'Emettitore (o gli Emettitori) IRED. Esso può non essere situato direttamente sopra la "finestra" di
ricezione ad InfraRossi del componente. Consultare il manuale utente dell'unità o il produttore
per l'ubicazione esatta della "finestra" InfraRossi.

IMPORTANTE: Per le installazioni che coinvolgono più di due stanze remote, usare i servizi di un
installatore professionista competente audio/video con esperienza nei Sistemi di Controllo a
Distanza con InfraRossi.

Hai ancora qualche domanda da porre? Visita www.ebodeelectronics.eu

8. Informazioni tecniche

SPECIFICHE RICEVITORE IR IRLPRO FLUSH

• Larghezza di banda di frequenza di modulazione degli InfraRossi: 30 - 60 kHz.

• Lunghezza del cavo 2m, prolungabile fino a max. 300 metri (UTP o equivalente).

• Configurazione dei pin della presa TRRS da 3,5mm rossa dalla punta alla guaina:

o Punta = Giallo = Dati IR
o Anello 1 = Nero = Terra = Cavo sottile 3
o Anello 2 = rosso = +12 VDC = Cavo sottile 4 esterno, al lato opposto del cavo

giallo/bianco a strisce

o Guaina = bianco = Stato = Cavo sottile 2 accanto al cavo giallo/bianco a strisce

• Campo di ricezione: Fino a 10 metri, a seconda delle condizioni locali e del telecomando

utilizzato.

• Angolo di ricezione: 45 gradi fuori asse.

31-12-2010 42 IR Link Pro Flush

• LED Talkback (BLU). Indica la ricezione InfraRossi solo quando gli Emettitori sono collegati.

• LED di Stato (AMBRA). Indica lo stato di alimentazione del sistema A / V

• Numero massimo di Emettitori IR IRED ad azionamento diretto: 4 Emettitori tripli utilizzando

l'Hub di Collegamento IRHUB4 . Fino a sei ricevitori IR IRLPRO Flush possono essere collegati in
parallelo all'ingresso dei morsetti a vite dei blocchi di collegamento serie IR Link IRHUB (ad
esempio, opzionale IRHUB2CI e IRHUB4). Requisiti di alimentazione: 12 volt DC a 25 mA.
Richiede Alimentatore da 12VDC (incluso).

• Dimensioni Ricevitore IR IRLPRO Flush: 50 mm x Ø 12 mm
NOTA: L'unità non funziona con alcuni marchi e modelli che operano a frequenze più elevate

(ad esempio B&O). Per ulteriori informazioni, contattare il Supporto Tecnico ebode.
Requisiti di cavo per lunghe distanze verso stanze remote:

A 3 conduttori, cavo rigido o flessibile 24AWG / 0,2 mm2 fino a 50m, 22 AWG / 0,35 mm2 fino a
100m, 20AWG / 0,5 mm2 fino a 200m e 18AWG/1mm2 fino a 300m (non schermato OK).

Lunghezza massima di trasmissione: 300m con cavo di categoria (UTP, usare a strisce bianche
insieme per GND e utilizzare 2 colori solidi per IR e 2 colori solidi per 12VDC).

In caso di cavo non schermato lungo (> 25m), potrebbe essere necessario collegare una
resistenza da 470 Ohm 1/8Watt in parallelo tra il IR e GND al blocco di collegamento IRHUB.

Blocco di Collegamento IRHUB4

o 1x Alimentazione: 230V ~ 50Hz, 12VDC 100 mA (in dotazione)
o Morsetto a vite Wago 1x 4-vie per r IR, MASSA, 12VDC e Stato
o 1x Ingresso JP2 stato alimentazione: 5 – 12VDC @ 10mA minimo o 5 – 12VCA a 47-63HZ
o 1x JP – cavo da 2,1mm spina tipo C, centro positivo (non in dotazione)
o 4x prese jack IRED: spina TS mono da 3,5 mm
o 1x presa jack Ricevitore IR: spina TRRS da 3,5 mm
o Dimensioni: 70x45x18mm

31-12-2010 43 IR Link Pro Flush

DECLARATION OF CONFORMITY

Hereby, ebode electronics, d ecl ares tha t this ebode I R Li nk Pro Fl ush is i n compl iance with
the essential requirements and other relevant provisions of the following Directives:

Directive 2004/108/EC of the European Parliament and of the Council of 15 December
2004 on the approximation of the laws of the Member States relating to electromagnetic
compatibility

Directive 2006/95/EC of the European Parliament and of the Council of 12 December
2006 on the harmonization of the laws of Member States relating to electrical equipment
designed for use within certain voltage limits

Directive 2002/95/EC of the European Parliament and of the Council of 27 January 2003
on the restriction of the us e of certain hazardous substances in electrical and electronic
equipment

Directive 2005/32/EC of the European Parliament and of the Council of 6 July 2005
establishing a framework for the setting of eco design requirements for energy-using

Technical data and copies of the original Declaration of Conformity are available and
can be obtained from ebode electronics: PB 25, NL-4264ZG, the Netherlands.

User Information for Consumer Products Covered by EU Directive 2002/96/EC on Waste
Electric and Electronic Equipment (WEEE)

This document contains important information for users with regards to the
proper disposal and recycl ing of ebode prod ucts. Consum ers are require d
to compl y with this notice f or all el ectronic pr oducts be aring th e followin g
symbol:

Environmental Information for Customers in the European Union

European Directive 2002/96/EC requires that the equipment bearing this symbol on the
product and/or its packaging must not be disposed of with unsorted municipal waste.
The symbol indicates that this product should be disposed of separately from regular
household waste streams.

It is your responsibility to dispose of this and other electric and electronic equipment via
designated collection facilities appointed by the government or local authoriti es. Correc t
disposal and recycling will help prevent potential negative consequences to the
environment and human health.

For more detailed information about the disposal of your old equipment, please contact
your local authorities, waste disposal service, or the shop where you purchased the
product.

31-12-2010 44 IR Link Pro Flush

www.ebodeelectronics.eu
