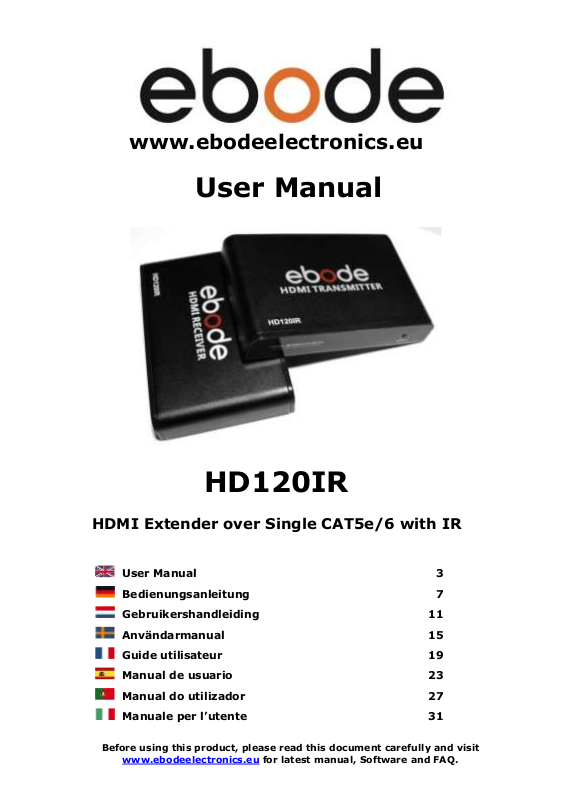

Ebode HD120IR User Manual
www.ebodeelectronics.eu
User Manual
HD120IR
HDMI Extender over Single CAT5e/6 with IR
User Manual 3
Bedienungsanleitung 7
Gebruikershandleiding 11
Användarmanual 15
Guide utilisateur 19
Manual de usuario 23
Manual do utilizador 27
Manuale per l’utente 31
Before using this product, please read this document carefully and visit
www.ebodeelectronics.eu for latest manual, Software and FAQ.
Contents of the kit
1x HDMI Extender Transmitter
1x HDMI Extender Receiver
2x DC 5V/1ª Power Adapter
1x User Manual
1x IR Blaster extension cable
1x IR Receiver extension cable
2x USB cable
Technical Specification
Power Supply: 2pc X DC 5V/1A
HDCP Compliant: Yes
DDC Signal: 5Vp-p(TTL)
Bandwidth Frequency: 10.2 GBPS
Supports HDMI input: 480i + 480p @ 60Hz, 576i + 576p @ 50Hz,
720p @ 50/60Hz, 1080I + 1080P @ 50/60Hz
Supports HDMI output: 480p @ 60Hz, 576p @ 50Hz, 720p @ 50/60Hz,
1080P @ 50/60Hz
Type of category cable: UTP/STP CAT5e/6
Ethernet Bandwidth: 1000Mbps
Power Consumption: 3W (max) each
Transmission Distance: Extends HDMI signals up to 100m at full HD
1080P by CAT5 cable
IR Remote control: Carrier frequency 38kHz
Dimensions: 130 x 85 x 24mm
Disclaimer
The product name and brand name may be registered trademark of related
manufacturers.TM and ® may be omitted on the user manual. Design and
specifications of this unit are subject to change without prior notice. Pictures
are for reference only. Products may differ slightly from images shown.
31-10-2014 2 ebode HD120IR
User Manual
1. Conformity of Use
For carefree and safe use of this product, please read this manual and safety
information carefully and follow the instructions. The unit is registered as a device
that does not cause or suffer from radio-frequency interference. It is CE approved
and it conforms with the Low Voltage Directory. The safety and installation
instructions must be observed. Technical manipulation of the product or any
changes to the product are forbidden, due to security and approval issues. Please
take care to set up the device correctly - consult your user guide. Young children
should use the device only under adult supervision. No guarantee or liability will be
accepted for any damage caused due to incorrect use of the equipment supplied,
other than indicated in this owner’s manual.
Safety Warnings
To prevent short circuits, this product (except if specified for outdoor usage)
should only be used inside and only in dry spaces. Do not expose the components
to rain or humidity.
Only connect the power cord to the mains after checking whether the mains
voltage is the same as the values on the rating labels. Never connect a power cord
when it is damaged. In that case, contact your supplier. If there is any danger of a
thunderstorm, it is a good precaution to unplug the power supply from the mains
network in order to protect it from lightning. The same applies if the system is to be
out of action for any length of time.
Avoid strong mechanical tear and wear, extreme ambient temperatures, strong
vibrations and atmospheric humidity.
Do not disassemble any part of the product: no user-serviceable parts are
inside. The product should only be repaired or serviced by qualified and authorized
service personnel. Defected pieces must be replaced by original (spare) parts.
Batteries: keep batteries out of the reach of children. Dispose of batteries as
chemical waste. Never use old and new batteries or different types of batteries
together. Remove the batteries when you are not using the system for a longer
period of time. When inserting batteries be sure the polarity is respected. Make
sure that the batteries are not short circuited and are not disposed in fire (danger
of explosion).
In case of improper usage or if you have opened, altered and repaired the product
yourself, all guarantees expire. The supplier does not accept responsibility in the
case of improper usage of the product or when the product is used for purposes
other than specified. The supplier does not accept responsibility for additional
damage other than covered by the legal product responsibility.
2. Introduction
Thank you for purchasing the ebode HD120IR. The HD120IR HDMI Extender over
single CAT5e/6 with IR is designed to convert and transmit HDMI signal to standard
TCP/IP by internet cable or LAN. With the advantage of TCP/IP standard with 38KHz
IR, the HD120IR can transmit HDMI signals from sources such as HD STB, PS3,
Blu-Ray player, HDMI display card to HD projector, LCD, LED, Full HDTV and other
A/V devices over a distance up to 120 meters (CAT6), 100 meters (CAT5e) or 80
meters (CAT5). Includes USB cable which enables you to power the receiver from
USB port of your HDTV.
31-10-2014 3 ebode HD120IR
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
3. Important Safety Instructions
Incorrect placement of sender and receiver may result in the failure of the
installation.
Incorrect placement of IR blaster and receiver may result in the failure of the IR
extenders.
Do not unplug the device ,when it is in using, keep distance from inflammable
and explosive devices.
Power Supply :DC 5V , Use only the power adapter and power cords and
connection cables designed for this unit.
4. Installation Requirements
HDMI source with IR function (Computer graphics card, DVD, PS3, HD
monitoring equipment etcetera)
SDTV,HDTV ,Projector with HDMI port.
Link Connector (Sender/Receiver): UTP/STP CAT5e/6.
Extends by Router or LAN connection ,Cable length requirements are as follows:
o CAT5 Maximum 80 meters between two Devices
o CAT5e Maximum 100 meters between two Devices
o CAT6 Maximum 120 meters between two Devices
5. Installation Guide

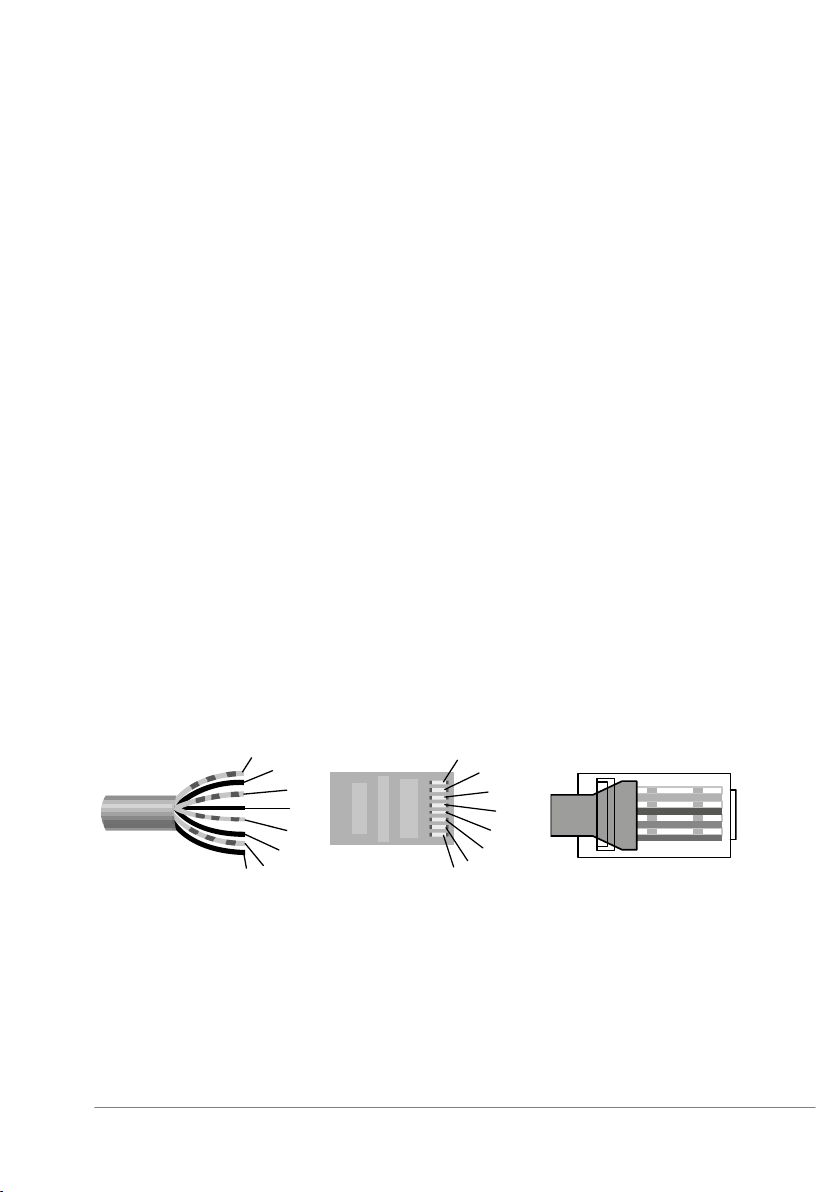

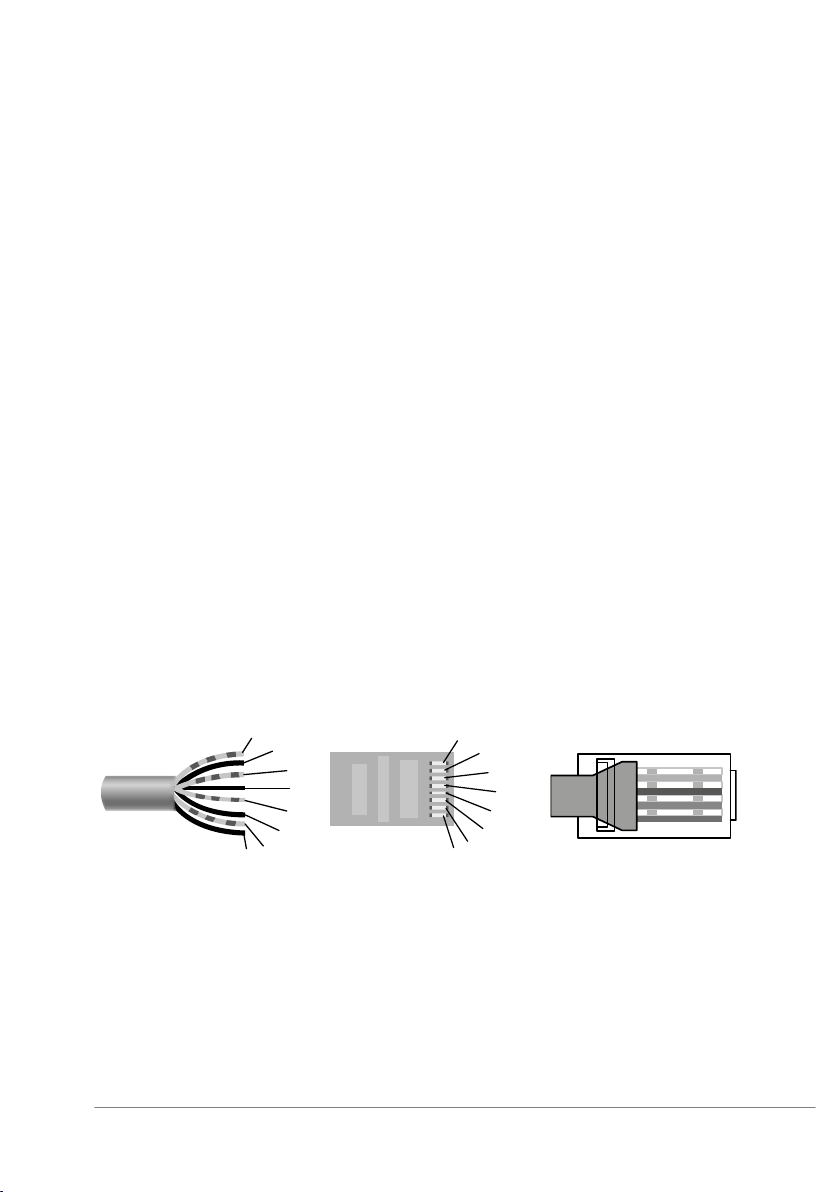

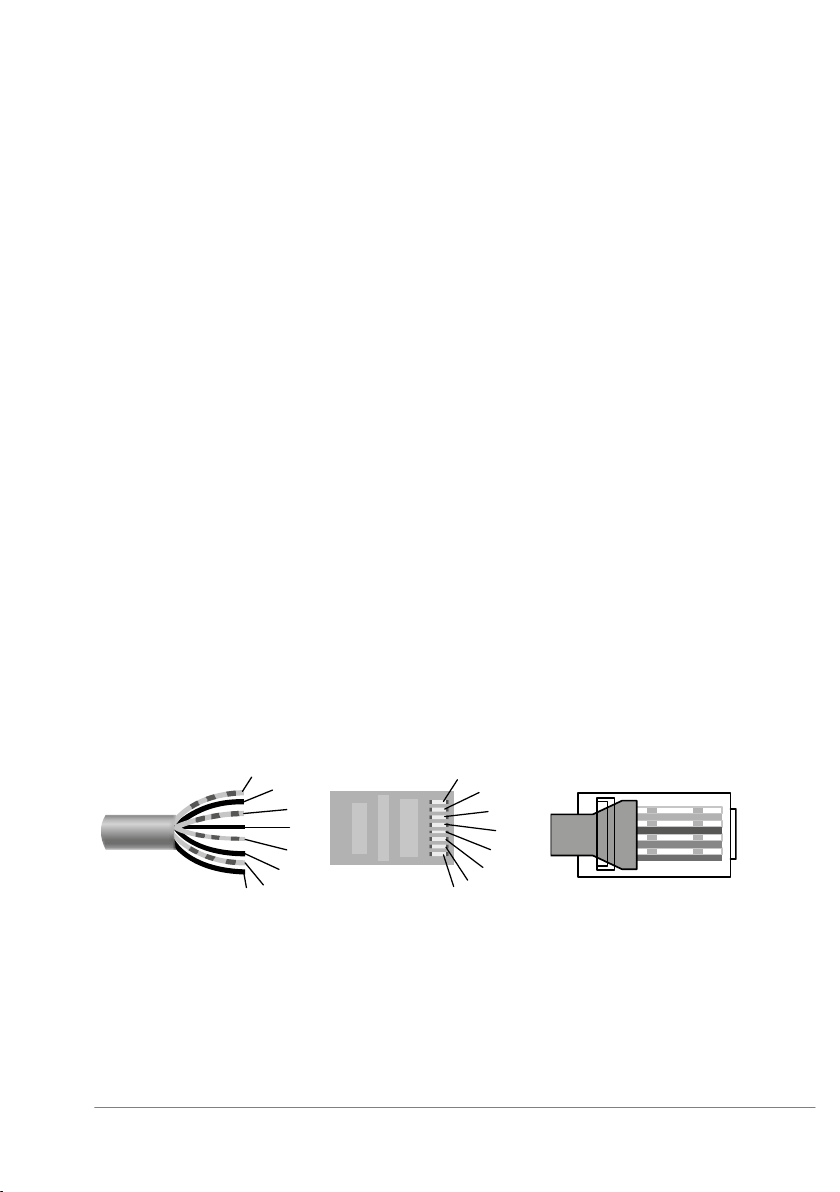

5.1 CAT5e/6 cable.
Follow the standard of IEEE-568B.
1 = Orange / White 5 = Blue / White
2 = Orange 6 = Green
3 = Green / White 7 = Brown / White
4 = Blue 8 = Brown
T568B

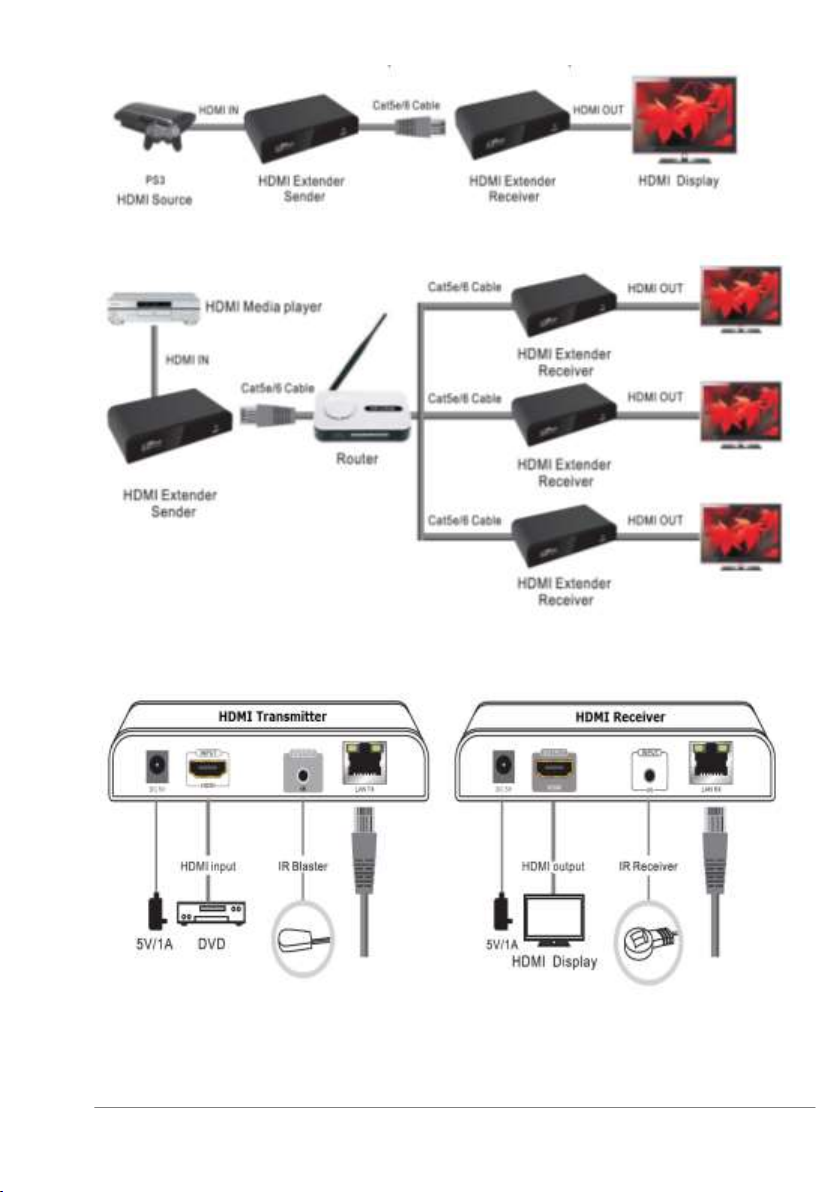

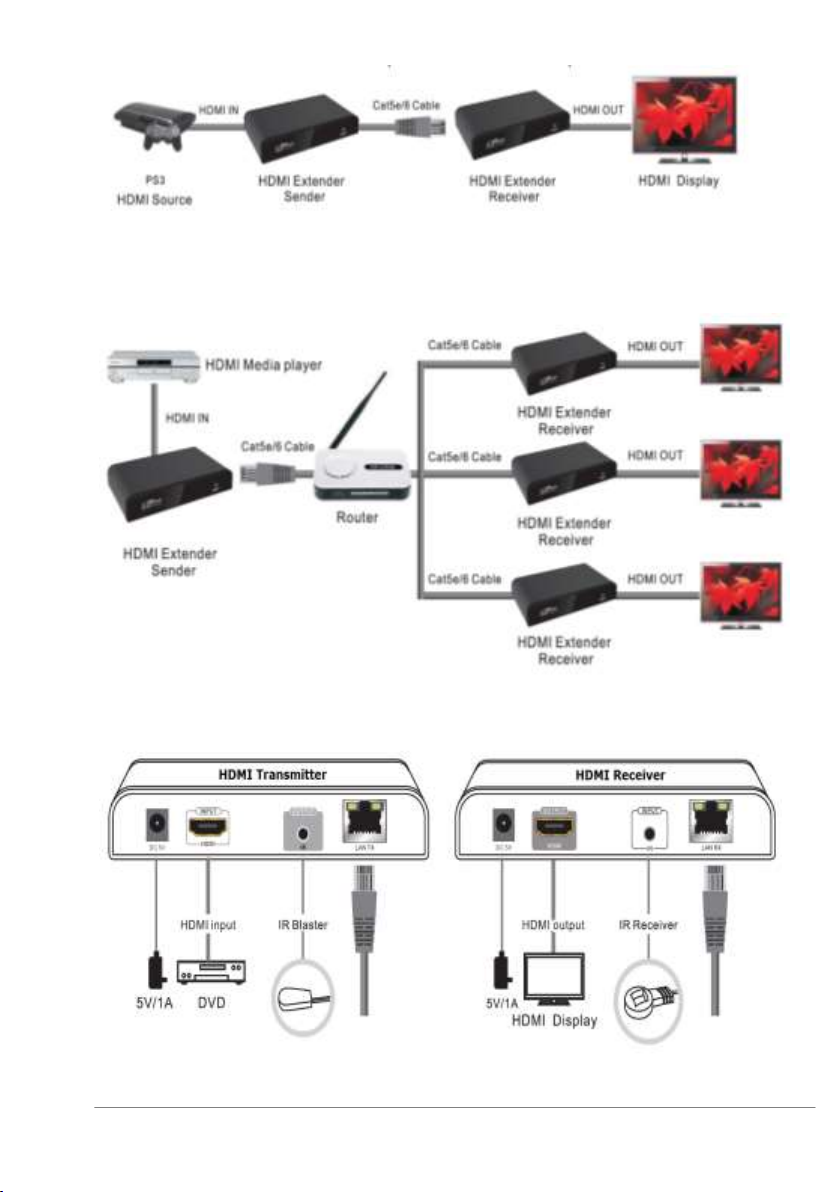

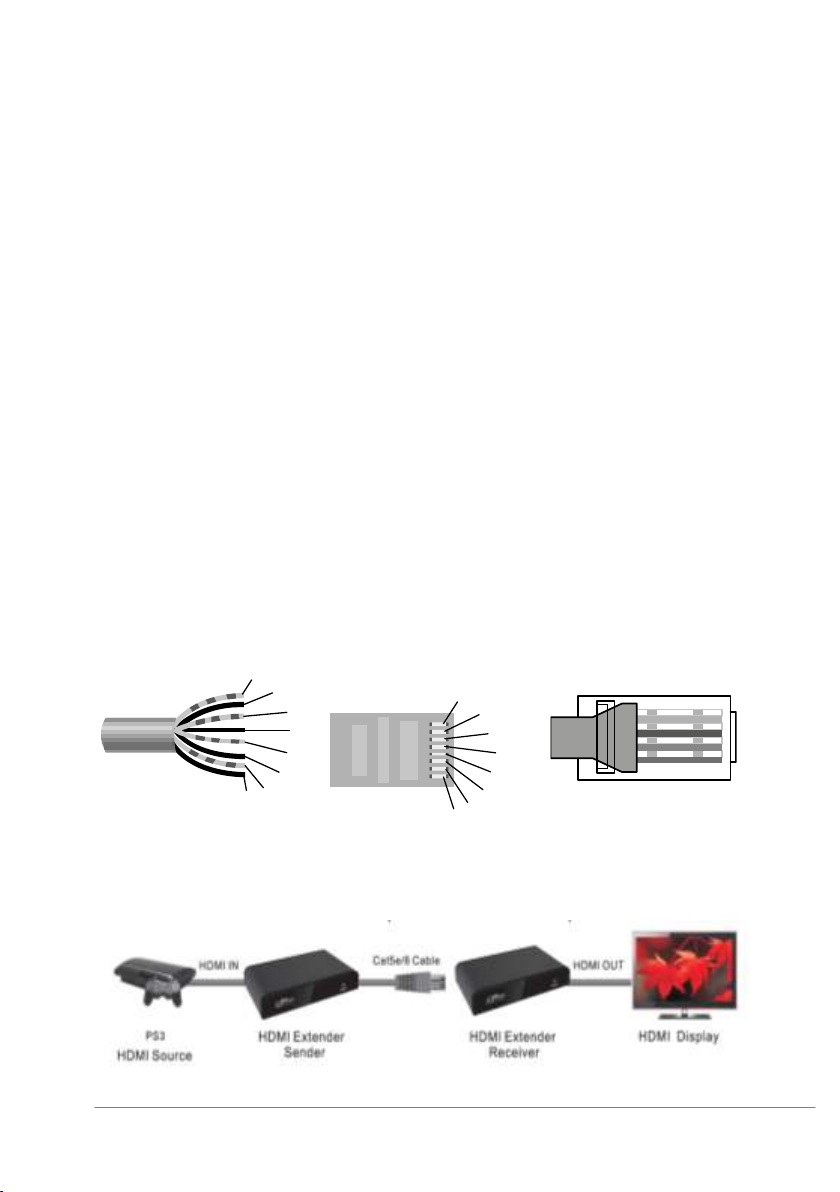

5.2 General Connection
Transmission distance can be up to 100 meters for 1080P over one CAT5.
31-10-2014 4 ebode HD120IR

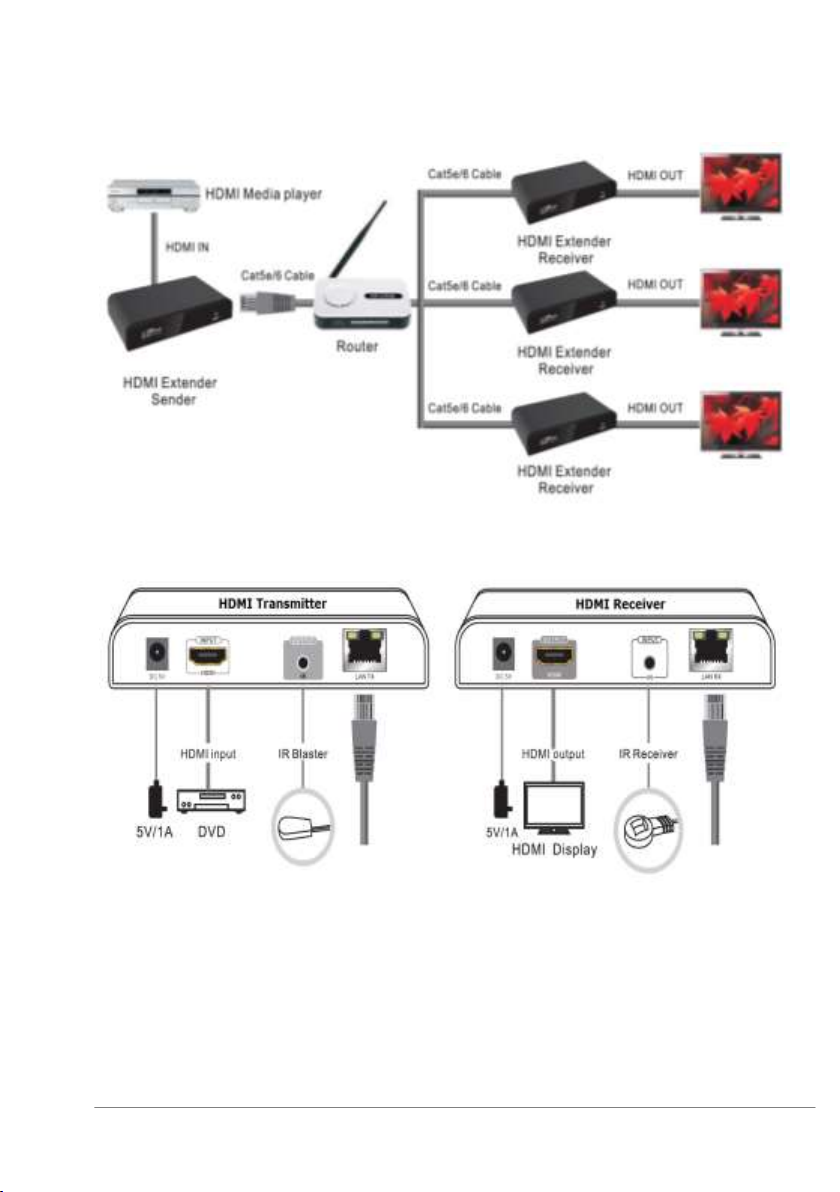

5.3 Router Connection
5.4 IR Remote Connection
IR Blaster:
Plug in the IR blaster to the HDMI transmitter to emit all IR command signals
received from the IR receiver from the other end to control the devices
corresponding to the IR signals.
IR Receiver:
Plug in the IR receiver to the HDMI Receiver to receive all IR command signals from
the IR remote controls of the corresponding devices.
31-10-2014 5 ebode HD120IR
6. Frequently Asked Questions
Q: Yellow Light of LAN port is flashing but slowly.
A: 1) Check whether HDMI Extender TX and HDMI Extender RX is reversed.
2) Check whether HDMI Source device output HDMI signal correctly.
3) Change the HDMI cable of TX.
Q: Yellow Light of LAN port is flashing quickly but no display.
A: 1) If HDMI source is graphics card, please set the resolution to be supported by
display device.
2) Check whether HDMI cable of RX is well connected.
3) Change the HDMI cable of RX.
Q: Yellow Led light LAN port is not light.
A: 1) Check connection of network cable.
2) Network cable is too long.
Q: Abnormal colour display or flashing after all devices are well connected.
A: 1) Please press the reset button of your HDMI Extender
2) Follow the standard of IEEE-568B
Q: IR Remote does not work.
A: 1) Incorrect placement of IR blaster and Receiver may result in the failure of the
IR extenders, please check carefully before plugging in the IR extender.
2) Make sure the frequency is 38kHz.
Please visit www.ebodeelectronics.eu for
latest manual, Software and FAQ.
31-10-2014 6 ebode HD120IR
Bedienungsanleitung
1. Konformaitätserklärung
Bitte lesen Sie diese Bedienungsanleitung und Sicherheitsinformationen für eine
sorgenfreie und sichere Anwendung dieses Produktes. Das Gerät ist als Apparat
registriert, welches keine Radio-Funkfrequenzen stört und auch von diesen nicht
gestört wird. Es ist CE-bestätigt und erfüllt die Niederspannungsvorschriften. Die
Bedienungsanleitung und die Sicherheitsinformationen müssen beachtet werden.
Technische Manipulationen oder jegliche Veränderungen des Produktes sind aus
Gründen der Sicherheit und der Konformitätserklärung verboten. Bitte beachten
Sie die korrekte Anwendung des Produktes – lesen Sie die Bedienungsanleitung.
Kleinkinder sollten dieses Gerät nur unter Aufsicht von Erwachsenen benutzen. Es
wird keine Garantie oder Haftung für Schäden übernommen, die durch eine über
diese Bedienungsanaleitung hinausgehende inkorrekte Bedienung des Gerätes
entstehen.
Sicherheitswarnungen
Um Kurzschlüsse zu vermeiden, darf dieses Produkt (außer wenn explizit für den
Außenbereich spezifiziert) nur im Innenbereich und an trockenen Orten verwendet
werden. Setzen Sie diese Gerät nicht im Regen oder Feuchtigkeit aus.
Schließen Sie das Netzkabel erst dann an das Stromnetz an, wenn Sie überprüft
haben, ob die Netzspannung den gleichen Wert aufweist, wie auf dem Typenschild
vermerkt. Verbinden Sie niemals ein Netzkabel, wenn es beschädigt ist. In diesem
Fall kontaktieren Sie Ihren Lieferanten. Wenn ein Gewitter heranzieht, ist es eine
gute Vorsichtsmaßnahme, die Stromversorgung aus dem Netz ziehen, um das
Gerät vor Blitzschlag zu schützen. Das gleiche gilt, wenn Sie das System für
längere Zeit außer Betrieb nehmen.
Vermeiden Sie starken Zug und Druck, extreme Umgebungstemperaturen,
starke Erschütterungen und hohe Luftfeuchtigkeit.
Zerlegen Sie kein Teil dieses Produktes: Dieses Gerät enthält keine vom
Anwender reparierbaren Bestandteile. Dieses Produkt sollte nur von qualifizierten
und autorisierten Personen repariert und instandgesetzt werden. Defekte Teile
müssen durch Original (Ersatz-) Teile ersetzt werden.
Batterien: Halten Sie Batterien außer Reichweite von Kindern. Entsorgen Sie
Batterien als chemischen Abfall. Verwenden Sie niemals alte Batterien oder
unterschiedliche Typen von Batterien. Entfernen Sie die Batterien, wenn Sie das
System für eine längere Zeit nicht benutzen. Beachten Sie beim Einsetzen der
Batterien die korrekte Polarität. Stellen Sie sicher, dass die Batterien nicht
kurzgeschlossen sind und diese im Feuer entsorgt werden (Explosionsgefahr).
Im Falle unsachgemäßer Anwendung, oder wenn Sie das Produkt geöffnet,
verändert oder selbst repariert haben, erlischt jegliche Garantie. Der Hersteller
übernimmt keine Verantwortung im Falle einer unsachgemäßen Anwendung oder
wenn das Produkt für andere Zwecke als die genannten eingesetzt wird. Der
Hersteller übernimmt keine Verantwortung für zusätzlichen Schaden, der über eine
Produkthaftung hinausgeht.
2. Einführung
Herzlichen Glückwunsch zum Erwerb des ebode HD120IR. Die HD120IR
Verlängerung über einfache CAT5e/6 mit Infrarot wurde entworfen, um ein HDMISignal in den TCP/IP Standard über ein Internetkabel oder LAN umzuwandeln. Mit
den Vorteilen des TPC/IP Standards (mit 38 KHz IR) kann der HD120IR HDMI
Signale aus Quellen wie HD STB, PS3, Blu-Ray Player oder HDMI Grafikkarten auf
HD Projektoren, LCD, LED, HDTV oder andere Audio/Video Geräte übertragen. Die
31-10-2014 7 ebode HD120IR
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Übertragung funktioniert über eine Distanz von 120 Metern mit CAT6, 100 Meter
mit CAT5e und über 80 Meter mit CAT5. Das beigelegte USB Kabel ermöglicht es
Ihnen den Empfänger über einen USB-Stecker an ihrem HDTV mit Strom zu
versorgen.
3. Wichtige Sicherheitshinweise:
Fehlerhafte Platzierung des Senders und Empfängers kann zu einer
Fehlinstallation führen.
Fehlerhafte Platzierung des IR-Blasters oder Empfängers kann zu Fehlern an der
Infrarotübertragung führen.
Bitte entfernen Sie das Gerät nicht während es in Benutzung ist und halten Sie
Abstand zu entflammbaren oder explosiven Geräten.
Energieversorgung: DC 5V, Verwenden Sie nur die Netzteil, Netzkabel und
Anschlusskabel, die für diese Einheit entwickelt wurden.
4. Voraussetzungen für die Installation
HDMI Quelle mit Infrarotfunktion (Computer-Grafikkarten, DVD-Player, PS3, HD
Überwachungsgeräte, etc.)
SDTV, HDTV, Projektoren mit HDMI-Anschluss
Link-Anschluss (Sender/Empfänger): UTP/STP CAT5e/6.
Erweiterung durch einen Router oder eine LAN Verbindung (Kabellänge resultiert
aus folgendem):
o CAT5: 80 Meter Maximal zwischen den Geräten
o CAT5e: 100 Meter Maximal zwischen den Geräten
o CAT6: 120 Meter Maximal zwischen den Geräten
5. Montageanleitung
5.1 CAT5e/6 Kabel
Beachten Sie den Standard der IEEE-568B.
1 = Orange / Weiß 5 = Blau / Weiß
2 = Orange 6 = Grün
3 = Grün / Weiß 7 = Braun / Weiß
4 = Blau 8 = Braun
T568B
5.2 Allgemeine Verbindung
Abstand der Übertragung kann bis zu 100 Meter für 1080p über CAT5e betragen
31-10-2014 8 ebode HD120IR
5.3 Router Verbindung
5.4 IR Fernanschluss
IR Blaster:
Stecken Sie den IR Blaster ein an den HDMI-Transmitter um alle IR-Befehlssignale
emittieren zu können, die von den Infrarot-Fernbedienungen der entsprechenden
Geräte empfangen werden.
IR Empfänger:
Stecken Sie den IR Empfänger ein an den HDMI-Receiver, um die IR-Befehlssignale
von der IR-Fernbedienung erhalten zu können.
31-10-2014 9 ebode HD120IR
6. Häufig gestellte Fragen (FAQ)
Q: Das Gelbe Licht am LAN-Port blinkt, aber langsam.
A: 1) Kontrollieren Sie, ob die HDMI Verlängerung TX und die HDMI Verlängerung
RX belegt sind.
2) Kontrollieren Sie ob das Quellgerät das HDMI Signal korrekt ausgibt.
3) Wechseln Sie das HDMI Kabel auf TX.
Q: Das Gelbe Licht am LAN-Port blinkt schnell, aber es wird nichts angezeigt.
A: 1) Wenn das HDMI-Quellgerät eine Grafikkarte ist, stellen Sie sicher, dass die
Auflösung vom Anzeigegerät unterstützt wird.
2) Kontrollieren Sie ob das HDMI Kabel als RX angeschlossen ist.
3) Wechseln Sie das HDMI Kabel auf RX.
Q: Das Gelbe Licht am LAN-Port leuchtet nicht.
A: 1) Kontrollieren Sie die Verbindung der Netzwerkkabel
2) Ist das Kabel korrekt angeschlossen und der Fehler tritt weiterhin auf ist das
Kabel zu lang (siehe Voraussetzungen für die Installation)
Q: Display zeigt unnormale Färbung oder flackert nachdem alle Geräte
angeschlossen sind.
A: 1) Drücken Sie den Reset-Taste an der HDMI Verlängerung
2) Beachten Sie den IEEE-568B Standard
Q: IR Fernbedienung funktioniert nicht. Was tun?
1) Eine fehlerhafte Platzierung des IR Blasters oder Empfängers können zu
Störungen der IR Fernbedienung führen. Kontrollieren Sie sorgfältig die
Verbindungen bevor Sie die IR Verlängerung einstecken.
2) Stellen Sie sicher, dass die Frequenz auf 38 kHz eingestellt ist.
Besuchen Sie unsere Website www.ebodeelectronics.eu für die
Neuesten Bedienungsanleitungen, Software und FAQs
31-10-2014 10 ebode
HD120IR
Gebruikershandleiding
1. Gebruiksvoorschrift
Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de
veiligheidsinformatie zorgvuldig door en volg deze op. Dit apparaat is gefabriceerd
en goedgekeurd in overeenstemming met de CE-richtlijnen. Raadpleeg voor correct
gebruik deze gebruikershandleiding. Technische veranderingen of andere
aanpassingen van het product zijn niet toegestaan om redenen van veiligheid en
keuringen. Om een juiste installatie te waarborgen dient u de gebruikershandleiding
goed door te nemen. Gebruik van dit apparaat door kinderen alleen onder toezicht
van een volwassene. Dit apparaat moet worden gebruikt volgens de aanwijzingen in
deze handleiding en is niet geschikt voor andere doeleinden.
Veiligheidswaarschuwingen
Om kortsluiting te voorkomen, dient dit product (tenzij anders aangegeven)
uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de
componenten niet bloot aan regen of vocht.
Sluit de stroomkabel aan op het stopcontact nadat u hebt gecontroleerd of de
netspanning gelijk is aan de waarde die op de typeplaatjes is aangegeven. Sluit
nooit een stroomkabel aan wanneer deze beschadigd is. In dat geval kunt u contact
opnemen met uw leverancier. Als er gevaar dreigt van onweer, is het een goede
voorzorgsmaatregel om de voeding los te koppelen van het elektriciteitsnet, om het
te beschermen tegen bliksem. Hetzelfde geldt als het systeem voor enige tijd
buiten werking gesteld is.
Vermijd overmatige mechanische slijtage en schade, extreme temperaturen,
sterke vibraties en hoge luchtvochtigheid.
Het product nooit openmaken: er zijn geen onderdelen die zelf vervangen
kunnen worden. Laat reparatie of service alleen over aan deskundig personeel.
Defecte onderdelen enkel en alleen vervangen met originele (reserve) onderdelen.
Batterijen: houd batterijen buiten bereik van kinderen. Lever batterijen in als
klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende
typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem
langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/
-): verkeerd inleggen kan explosiegevaar opleveren.
Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle
garantiebepalingen te vervallen. De leverancier aanvaardt geen
productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders
dan waarvoor het product is bestemd. De leverancier aanvaardt geen
aansprakelijkheid voor volgschade anders dan de wettelijke
productaansprakelijkheid.
2. Introductie
Bedankt voor de aankoop van de ebode HD120IR. De HD120IR HDMI Verlenger
over single CAT5e/6 met IR is ontworpen om HDMI signalen te converteren en te
verzenden naar standaard TCP/IP via Internet kabel of LAN. Met het voordeel van
de TCP/IP standaard met 38KHz IR, kan de HD120IR HDMI signalen verzenden
vanaf bronnen als HD STB, PS3, Blu-Ray speler, HDMI videokaart naar HD
projector, LCD, LED, Full HDTV en andere A/V apparaten over een afstand tot 120
meter (CAT6), 100 meter (CAT5e) of 80 meter (CAT5). Inclusief USB kabel
waarmee het mogelijk is om de ontvanger via de USB poort van uw HDTV van
stroom te voorzien.
31-10-2014 11 ebode
HD120IR
31-10-2014 12 ebode
HD120IR
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
3. Belangrijke veiligheidsinstructies
Onjuiste plaatsing van de zender en ontvanger kan leiden tot mislukking van de
installatie.
Onjuiste plaatsing van de IR Blaster en ontvanger kan leiden tot het niet juist
werken van de IR verlengers.
Koppel het apparaat niet los wanneer het in werking is en neem afstand van
brandbare en explosieve apparaten.
Voeding: DC 5V, gebruik alleen de voedingsadapter, netsnoeren en
aansluitkabels die voor dit apparaat ontworpen zijn.
4. Vereisten voor installatie
HDMI bron met IR functie (Grafische computer kaart, DVD, PS3, HD
bewakingsapparatuur et cetera)
SDTV,HDTV ,Projector met HDMI poort.
Link Connector (Verzender/Ontvanger): UTP/STP CAT5e/6.
Verlengt via Router of LAN connectie, eisen voor kabellengte zijn als volgt:
o CAT5 Maximaal 80 meter tussen twee apparaten.
o CAT5e Maximaal 100 meter tussen twee apparaten.
o CAT6 Maximaal 120 meter tussen twee apparaten.
5. Installatiehandleiding
5.1 CAT5e/6 kabel.
Volg de IEEE-568B standaard.
1 = Oranje / Wit 5 = Blauw / Wit
2 = Oranje 6 = Groen
3 = Groen / Wit 7 = Bruin / Wit
4 = Blauw 8 = Bruin
T568B
5.2 Algemene Connectie
Transmissieafstand is tot 100 meter voor 1080P over één CAT5.
31-10-2014 13 ebode
HD120IR
5.3 Router Verbinding
5.4 IR Remote Verbinding
IR Blaster:
Plug de IR blaster in op de HDMI transmitter, om alle IR signalen te verzenden die
worden ontvangen door de IR ontvanger aan het andere uiteinde, om de apparaten
te bedienen die overeenkomen met de IR signalen.
IR Ontvanger:
Plug de IR ontvanger in op de HDMI receiver, om alle IR signalen te ontvangen van
de IR afstandsbedieningen, van de corresponderende apparaten.
31-10-2014 14 ebode
HD120IR
Loading...
