THIS INSTRUCTION BOOKLET
REFERENCE.
CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ
AND KEEP FOR FUTURE
3pc Brass Pub Set with
Faux Marble Top
NOTE:
DO NOT RETURN PRODUCT TO THE STORE.
the part FREE of charge.
If a part is missing or damaged, contact us
Check bolts/screws periodically and tighten them if necessary.
Dust table regularly with a soft, dry cloth to prevent soil build up. A dampened cloth may be used occasionally to clean
the surface. Dry immediately and buff lightly, following the grain. Avoid using harsh cleaners and abrasive products.
Use a professional cleaning service to clean the fabric.
Use coasters to prevent the formation of moisture rings and trivets to protect from hot items. Cover extension leaves
(if applicable) with a soft protective fabric before storing. Do not slide objects across the surface - always lift them.
MAINTENANCE
WARNING: Should this product become
damaged, and/or components are broken or
missing, DO NOT USE.
CARE AND CLEANING
* DO NOT use power tools.
* Assembly and handling may require two people.
* Estimated assembly time is 45 - 60 minutes.
* CAUTION: Adult assembly required
NOTES
* Ensure all parts and components are present before beginning assembly.
* Phillips head screw driver is not included.
* Assemble on a soft, smooth surface to prevent damage to product finish.
LIMITED WARRANTY
We warrants its product to be free from defects in material and workmanship and agrees to remedy
any such defect. This warranty covers 1 year from the date of original purchase. This warranty is
valid only upon presentation of proof of purchase. This is solely limited to the repair or replacement
of defective furniture components and no assembly labor is included. This warranty does not apply
to any product which has been improperly assembled, subjected to misuse or abuse or which has
been altered or repaired in any way. This warranty gives you specific legal rights and you may also
have other rights which vary from State to State
φ1/8"*5/8"
BOLT
SCREW
4 PCS
14 PCS
M4
φ8*2.5mm
φ1/4"*1-1/2"
BOLT
BOLT
28 PCS
8 PCS
1 PC
8 PCS
ALLEN KEY
SUCTION CUP
φ1/4"*3/4"
3pc Brass Pub Set with Faux Marble Top
HARDWARE LIST
1
2
5
6
3
4
Ø1/4"*1/2"
STRETCHER
1PC
M
K
L
2PCS
2PCS
2PCS
GLASS SHELF
SHELF FRAME
SEAT BOARD
UPPER STRETCHER
BOTTOM STRETCHER
4PCS
4PCS
4PCS
STOOL PANEL
J
G
HIE
F
1PC
1PC
1PC
SHELF
STRETCHER
RIGHT SIDE PANEL
TABLE TOP
LEFT SIDE PANEL
MIDDLE PANEL
1PC
1PC
1PC
D
3pc Brass Pub Set with Faux Marble Top
PARTS LIST
A
B
C
3pc Brass Pub Set with Faux Marble Top
2
A
B
C
D
5
2
2
2
2
2
2
STEP 1
Attach left side, middle, and right side panels (B & C & D) to table top (A) with bolts (2). Use
Allen Key (5) to install the bolts.
NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following
steps.
STEP 2
3pc Brass Pub Set with Faux Marble Top
Attach stretcher (M) to middle and right side panel (C & D) with bolts (1). Use Allen Key (5)
to install the bolts.
NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following
steps.
1
C
D
5
1
A
M
STEP 3
3pc Brass Pub Set with Faux Marble Top
Attach stretcher (F) to middle and right side panel (C & D) with bolts (2). Use Allen Key (5)
to install and tighten the bolts.
2
C
D
F
5
2
2
3pc Brass Pub Set with Faux Marble Top
3
3
5
B
C
E
STEP 4
Attach shelf (E) to the left and middle panel (B & C) with bolt (3). Use Allen Key (5) to
install the bolts.
NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following
steps.
STEP 5
Attach shelf frames (L) to left and middle panels (B & C) with bolts (1). Use Allen Key (5) to install
the bolts.
NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following steps.
1
1
5
1
5
B
C
L
L
3pc Brass Pub Set with Faux Marble Top
STEP 6
Attach stretcher (M) to table top (A) using screws (4). Use a Phillips screwdriver (not
included) to install the screws (4). Tighten all the bolts previously installed.
NOTE: Screws (4) will make their own holes. Do not use power tools to tighten the
bolts.
M
A
4
4
4
3pc Brass Pub Set with Faux Marble Top
3pc Brass Pub Set with Faux Marble Top
L
L
K
K
→
→
→
→
6
6
STEP 7
With the help of another person, turn the table upright.
Place the suction caps (6) to the four corners of each shelf frame (L). Put the shelves
(K) onto it.
Make sure the shelves (K) are placed in the center of the frame.

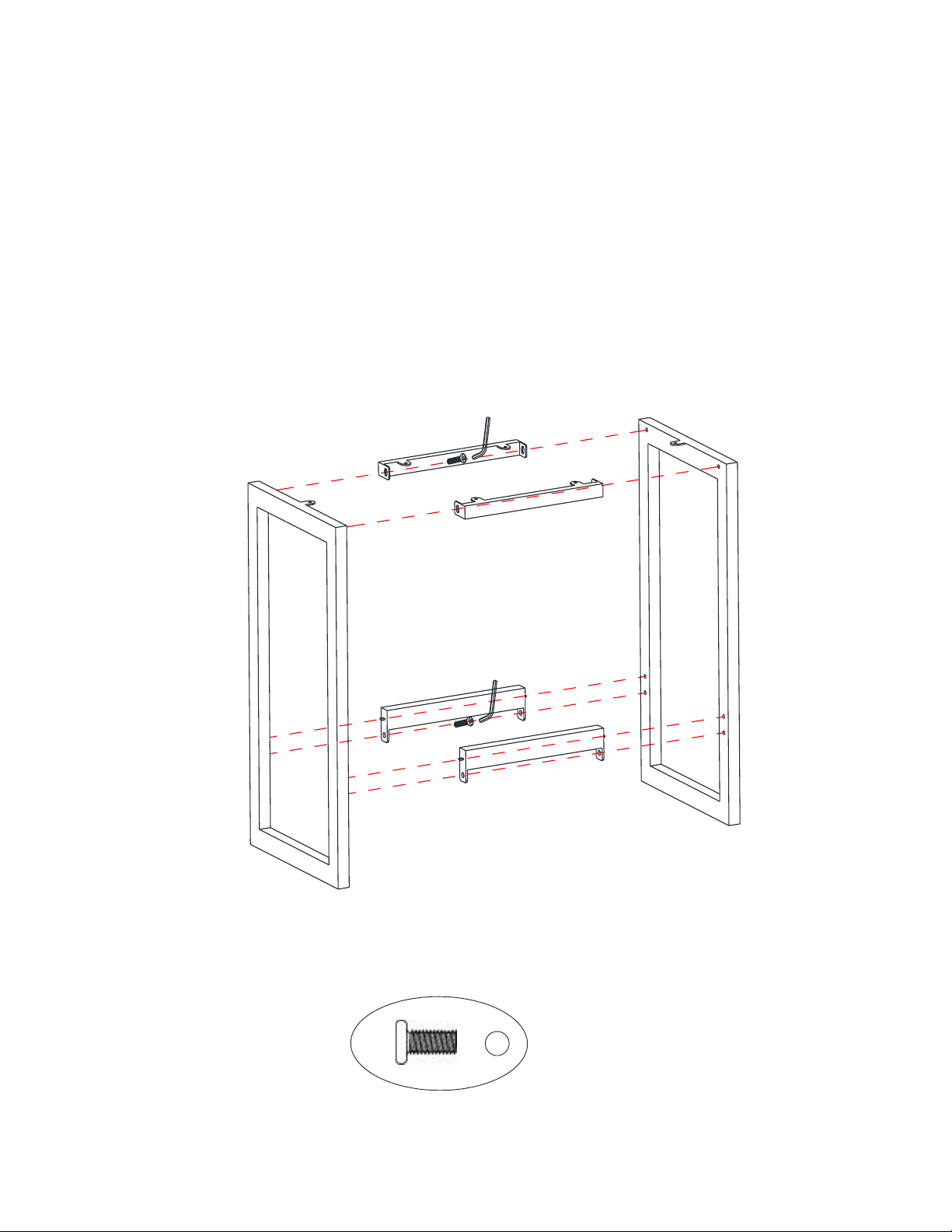

STEP 8
Note: Make sure the metal brackets on stretchers (H) and chair panels (G) face
inside the stool.
Attach bottom and upper stretchers (I & H) to stool panels (G) with bolts (1) as shown below.
Use Allen Key (5) to tighten the bolts.
1
G
G
I
H
5
1
1
5
3pc Brass Pub Set with Faux Marble Top
STEP 9
Turn the stool upright.
Repeat steps 8-9 to assemble the remaining stool.
Attach seat board (J) to the stool frame previously assembled with screws (4).
Use a Phillips head screwdriver (not included) to install the screws (4).
NOTE: Screws (4) will make their own holes. Do not use power tools to tighten the bolts.
4
3pc Brass Pub Set with Faux Marble Top
That's it ! You've finished assembling your 3 piece pub set .
3pc Brass Pub Set with Faux Marble Top
CAUTION: This unit is intended for use only with the
products and/or maximum weights indicated. Use with other
products and/or products heavier than the maximum weights
indicated may result in instability or cause possible injury.
DO NOT RETURN PRODUCT TO THE STORE.
the part FREE of charge.
Product Maximum Weight
50 lbs
20 lbs
20 lbs
20 lbs
If a part is missing or damaged, contact us
ESTE MANUEL DE INSTRUCCIONES
CONTIENE INFORMACIÓN DE
SEGURIDAD IMPORTANTE.
POR FAVOR LÉALO Y CONSÉRVELO
PARA REFERENCIA FUTURA.
Juego de Pub 3 pz
de Latón con Tapa
de Falso Mármol
NOTA
Numero de lote:
* Asegúrese de tener todas las piezas. Trabaje en un lugar espacioso, de preferencia sobre un tapiz.
* El armado y la manipulación pueden requerir dos personas.
* El tiempo de armado se estima en 45-60 minutos.
* No use herramientas eléctricas.
GARANTÍA LIMITADA
* PRECAUCIÓN: Requiere ser armado por un adulto.
ADVERTENCIA
* Para evitar que se raye, por favor retire todo el embalaje y ármelo sobre una superficie limpia y suave.
* El destornillador Phillips no está incluido.
ADVERTENCIA: Si este producto se ha
dañado, y/o sus componentes están rotos o
faltan, NO LO USE.
CUIDADO Y LIMPIEZA
MANTENIMIENTO
Verifique las arandelas/tornillos periódicamente y ajústelos si es necesario.
Regularmente, limpie la mesa con un paño suave y seco para evitar que el polvo se acumule. De vez en
cuando puede usar un paño húmedo para limpiar la superficie. Séquela inmediatamente y lústrela
suavemente, siguiendo la veta. Evite usar productos de limpieza ásperos o abrasivos. Utilice un servicio
de limpieza profesional para limpiar la tela.
Utilice posavasos para evitar que se formen marcas de humedad y posafuentes para proteger la
superficie de recipientes calientes. Cubra las extensiones (si las tiene) con una tela suave para
protegerlas antes de guardarlas. No deslice objetos sobre la superficie, siempre levántelos.
garantiza que este producto está libre de defectos de material y mano de obra y se compromete a remediar cualquiera de
esos defectos. Esta garantía cubre 1 año a partir de la fecha de compra original. Esta garantía es válida únicamente si se
presenta una prueba de compra. Esto se limita solamente a la reparación o reemplazo de componentes defectuosos de los
muebles y no incluye el trabajo de armado. Esta garantía no se aplica a ningún producto que haya sido armado de manera
inadecuada, sujeto a un mal uso o abuso o que haya sufrido cualquier tipo de alteración o reparación. Esta garantía le da las
derechas legales específicas y usted puede también tener otras derechas que varíen de estado al estado.
Juego de Pub 3 pz de Latón con Tapa de Falso
1
2
LISTA DE ACCESORIOS
Ø1/4"*1/2"
φ1/4"*1-1/2"
5
6
M4
PERNO
PERNO
28 PCS
8 PCS
3
4
φ1/4"*3/4"
φ1/8"*5/8"
PERNO
TORNILLO
4 PCS
14 PCS
φ8*2.5mm
LLAVE ALLEN
1PC
8PCS
VENTOSA
Mármol
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
A
B
C
MESA
PANEL IZQUIERDO
PANEL CENTRAL
1PC
1PC
1PC
D
E
F
ESTANTE
CHASIS
PANEL DERECHO
1PC
1PC
1PC
G
H
I
CHASIS SUPERIOR
CHASIS INFERIOR
4PCS
4PCS
4PCS
J
K
L
ESTANTE
MARCO DEL ESTANTE
ASIENTO
2PCS
2PCS
2PCS
1PC
CHASIS
PANEL DE TABURETE
M
LISTA DE PIEZAS
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
2
A
B
C
D
5
2
2
2
2
2
2
ETAPA 1
Uná los paneles izquierdo, central y derecho (B & C & D) a la parte superior de la
mesa (A) con los pernos (2). Utilice la llave Allen (5) para instalar los pernos.
NOTA: No apriete los pernos completamente, al dejarlos sueltos se facilitará el
montaje en las etapas siguientes.
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
1
C
D
5
1
A
M
ETAPA 2
Uná el chasis (M) al panel central y al panel derecho (C y D) con los pernos (1).
Utilice la llave Allen (5) para instalar los pernos.
NOTA: No apriete los pernos completamente, al dejarlos sueltos s e facilitará el
montaje en las etapas siguientes.
ETAPA 3
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
Uná el chasis (F) al panel central y al panel derecho (C y D) con los pernos (2).
Utilice la llave Allen (5) para instalar y apretar los pernos.
2
C
D
F
5
2
2
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
3
3
5
B
C
E
ETAPA 4
Uná los estantes (E) al panel izquierdo y al panel central (B y C) con los pernos (3).
Utilice la llave Allen (5) para instalar los pernos.
NOTA: No apriete los pernos completamente, al dejarlos sueltos se facilitará el
montaje en las etapas siguientes.
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
1
1
5
1
5
B
C
L
L
ETAPA 5
Coloque los estantes (L) a el panel izquierdo y panel central (B y C) con los pernos
(1). Utilice la llave Allen (5) para instalar los pernos.
NOTA: No apriete los pernos completamente, al dejarlos sueltos se facilitará el
montaje en las etapas siguientes.
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
M
A
4
4
4
ETAPA 6
Uná el chasis (M) a la mesa (A) utilizando los tornillos (4). Utilice un destornillador
Phillips (no incluido) para instalar los tornillos.
NOTA: Los tornillos (4) harán sus propios agujeros. No utilice herramientas
eléctricas para apretar los tornillos.
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
L
L
K
K
→
→
→
→
6
6
ETAPA 7
Con la ayuda de otra persona, gire la mesa en posición vertical.
Coloque las ventosas (6) en las cuatro esquinas de cada marco. Coloque los
estantes (K) sobre el marco.
Asegúrese de colocar los estantes de vidrio (K) en el centro del marco.
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
1
G
G
I
H
5
1
1
5
ETAPA 8
Uná los chasis inferior y superior (I y H) al asiento del taburete (G) con los pernos
Utilice la llave Allen (5) para apretar los pernos.
Nota: Asegúrese de que los soportes metálicos en los chasis (H) y los paneles de
la silla (G) miran hacia adentro de la silla.
ETAPA 9
Voltee el taburete a su posicion vertical.
Repita las etapas 8-9 para montar los otros taburetes
Coloque el asiento (J) en el marco del taburete previamente montado con los tornillos (4).
Utilice un destornillador Phillips (no incluido) para instalar los tornillos (4)
NOTA: Los tornillos (4) harán sus propios agujeros. No utilice herramientas
eléctricas ni tampoco ajuste demasiado los tornillos.
4
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
¡Listo! Acaba de armar su juego de pub!
Juego de Pub 3 pz de Latón con Tapa de Falso Mármol
ADVERTENCIA: Esta unidad está diseñada para ser
usada únicamente con los productos y/o los pesos máximos
indicados. El uso con otros productos y/o productos más pesados
que los pesos máximos indicados puede causar inestabilidad y
posibles lesiones.
Peso Máximo
50 lbs
20 lbs
20 lbs
20 lbs
POUR RÉFÉRENCE ULTÉRIEURE.
DE SÉCURITÉ IMPORTANTE.
VEUILLEZ LE LIRE ET LE CONSERVER
CONTIENT INFORMATION
Ensemble de Pub 3 pc de Laiton
avec dessus en Faux Marbre
NOTE:
CE MANUEL D'INSTRUCTIONS
*
* L'assemblage requiert deux personnes.
*
Temps d'assemblage estimé : 45-60 minutes.
*
*
MISE EN GARDE: Si ce produit et/ou ses
composantes sont endommagés ou
manquants, NE L'UTILISEZ PAS.
MISE EN GARDE: L'assemblage doit être effectué par un adulte.
ENTRETIEN ET NETTOYAGE
Époussetez la table régulièrement avec un chiffon doux et sec pour empêcher la poussière de s'accumuler. Un
chiffon humide peut être utilisé à l'occasion pour nettoyer la surface. Séchez immédiatement et polir légèrement
en suivant le grain. Évitez d'utiliser des nettoyants forts ou des produits abrasifs. Utilisez un service de nettoyage
professionnel pour nettoyer le tissu.
Utilisez des sous-verres pour prévenir la formation d'anneaux d'humidité et des sous-plats pour protéger la
surface des articles chauds. Couvrez les panneaux de rallonge (si applicable) avec un tissu protecteur doux
avant de ranger. Ne pas faire glisser d'objets sur la surface - toujours les soulever.
ENTRETIEN
Veuillez vérifier les boulons/vis régulièrement et les ajuster si nécessaire.
NOTES :
Assurez-vous d'avoir toutes les pièces et composantes avant de commencer à l'assembler.
NE PAS UTILISER d'outils électriques.
garantit que ce produit est exempt de défauts de matériel et de fabrication et s'engage à remédier à un tel
défaut. Cette garantie couvre un (1) an à compter de la date d'achat originale. Cette garantie est valide
uniquement sur présentation d'une preuve d'achat. Celle-ci est limitée uniquement à la réparation ou au
remplacement de pièces défectueuses et aucun travail de montage n'est inclus. Cette garantie ne s'applique pas
à un produit qui a été incorrectement assemblé, a fait l'objet d'une mauvaise utilisation ou d'abus ou qui a été
altéré ou réparé d'une façon ou d'une autre. Cette garantie vous donne des droits légaux spécifiques et vous
pouvez aussi avoir d'autres droits qui varient d'une province à l'autre.
GARANTIE LIMITÉE
1PC
8PCS
3
φ1/4"*3/4"
φ1/8"*5/8"
BOULON
5
6
M4
φ8*2.5mm
BOULON
BOULON
28 PCS
8 PCS
Ensemble de Pub 3 pc de Laiton avec
1
2
Ø1/4"*1/2"
φ1/4"*1-1/2"
VIS
CLÉ ALLEN
VENTOUSE
4 PCS
14 PCS
4
dessus en Faux Marbre
LISTE DE QUINCAILLERIE
1PC
2PCS
2PCS
2PCS
M
J
KLH
I
ÉTAGÈRE
CADRE
CHÂSSIS SUPÉRIEURE
CHÂSSIS INFÉRIEURE
E
F
4PCS
4PCS
4PCS
1PC
1PC
1PC
G
C
ÉTAGÈRE
CHÂSSIS
DESSUS DE TABLE
PANNEAU GAUCHE
PANNEAU CENTRAL
1PC
1PC
1PC
D
CHÂSSIS
DESSUS TABOURET
PANNEAU DROIT
PANNEAU TABOURET
Ensemble de Pub 3 pc de Laiton avec
dessus en Faux Marbre
LISTE DE PIÈCES
A
B
Ensemble de Pub 3 pc de Laiton avec dessus en
2
A
B
C
D
5
2
2
2
2
2
2
Faux Marbre
ÉTAPE 1
Attachez le panneau gauche, le panneau central et le panneau droit (B & C & D) au
dessus de la tablette (A) avec les boulons (2). Utilisez la clé Allen (5) pour installer
les boulons.
NOTE: Ne serrez pas complètement les boulons. Cela facilitera le travail au cours
des étapes suivantes.
ÉTAPE 2
Ensemble de Pub 3 pc de Laiton avec dessus en
Attachez le châssis (M) au panneau central et au panneau droit (C & D) avec les
boulons (1). Utiliser la clé Allen (5) pour installer les boulons.
NOTE: Ne serrez pas complètement les boulons. Cela facilitera le travail au cours
des étapes suivantes.
1
C
D
5
1
A
M
Faux Marbre
ÉTAPE 3
Ensemble de Pub 3 pc de Laiton avec dessus en
Attachez le châssis (F) au panneau central et au panneau droit (C & D) avec les
boulons (2). Utilisez la clé Allen (5) pour installer et serrer les boulons.
2
C
D
F
5
2
2
Faux Marbre
ÉTAPE 4
Fixez les étagères (E) au panneau gauche et au panneau central (B & C) avec les
boulons (3). Utilisez la clé Allen (5) pour installer les boulons.
NOTE: Ne serrez pas complètement les boulons. Cela facilitera le travail au cours
des étapes suivantes.
3
3
5
B
C
E
Ensemble de Pub 3 pc de Laiton avec dessus en
Faux Marbre
Ensemble de Pub 3 pc de Laiton avec dessus en
1
1
5
1
5
B
C
L
L
Faux Marbre
ÉTAPE 5
Attachez l'étagère (L) au panneau central et au panneau dr oit (B et C) avec des
boulons (1). Utilisez la clé Allen (5 ) pour installer les boulons.
NOTE: Ne serrez pas complètement les boulons. Cela facilitera le travail au cours
des étapes suivantes.
ÉTAPE 6
Attachez le châssis (M) au dessus de table (A) avec les vis (4). Utilisez un tournevis
Phillips (non inclus) pour installer les vis (4).
NOTE: Les vis (4) feront leurs propres trous. N'utilisez pas d'outils électriques pour
serrer les vis.
Avec l'aide d'une autre personne, tournez la table debout.
M
A
4
4
4
Ensemble de Pub 3 pc de Laiton avec dessus en
Faux Marbre
ÉTAPE 7
Avec l'aide d'une autre personne, tournez la table debout.
Ensemble de Pub 3 pc de Laiton avec dessus en
Placer les ventouses (6) aux quatre coins de chaque cadre d'étagère (L). Mettez les
étagères (K) sur les cadres.
Assurez-vous de placer les étagères (K) dans le centre du cadre.
L
L
K
K
→
→
→
→
6
6
Faux Marbre
Ensemble de Pub 3 pc de Laiton avec dessus en
1
G
G
I
H
5
1
1
5
Faux Marbre
ÉTAPE 8
Fixez les châssis inférieur et supérieur (I & H) au panneau de tabouret (G) avec des
boulons (1).
Utilisez la clé Allen (5) pour installer les boulons.
NOTE: Assurez-vous que les supports en métal sur les châssis (H) et les panneaux
du tabouret (G) font face a l'intérieure du tabouret.
Ensemble de Pub 3 pc de Laiton avec dessus en Faux
4
ÉTAPE 9
Fixez la dessus du siège (J) au cadre des tabourets précédemment assemblé aves les vis
(4). Utilisez un tournevis Phillips (non inclus) pour installer les vis (4)
NOTE: Les vis (4) feront leurs propres trous. N'utilisez pas d'outils électriques pour serrer
les boulons.
Retournez le tabouret à l'endroit.
Répétez les étapes 8-9 pour assembler les tabourets restants.
Voilà! Vous avez terminé d'assembler votre ensemble de pub.
Ensemble de Pub 3 pc de Laiton avec dessus en Faux Marbre
ATTENTION: Cette unité est conçue pour être utilisée
seulement avec les produits et/ou les poids maximum indiqués.
L'utilisation avec d'autres produits et/ou des produits plus lourds que les
poids maximum indiqués peut entraîner de l'instabilité et causer des
blessures.
Poids maximum
50 lbs
20 lbs
20 lbs
20 lbs
Loading...
