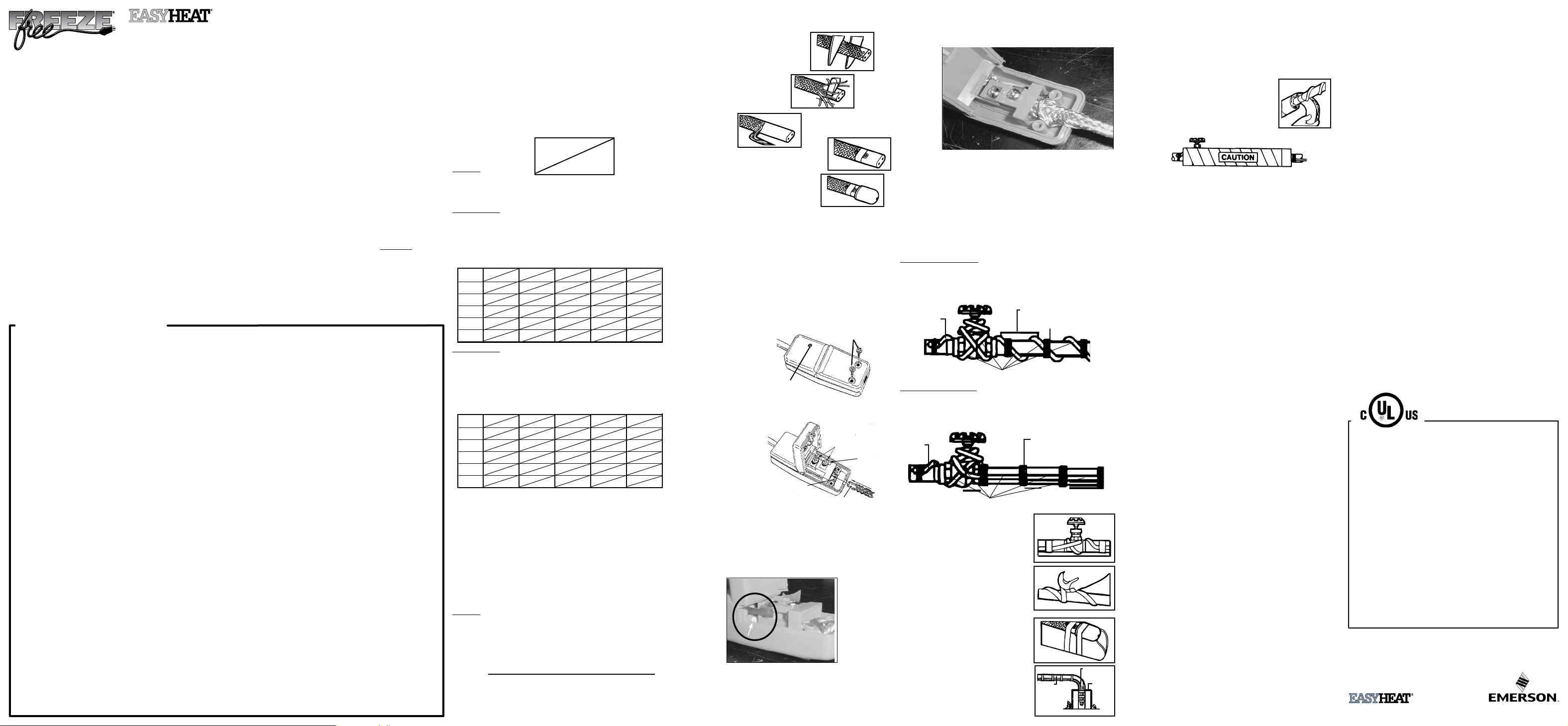

EasyHeat EasyHeat Freeze Free Cable, 14047-001 Instruction Sheet

Self Regulating Pipe Heating System

INSTRUCTION SHEET

THIS PRODUCT HAS BEEN DESIGNED FOR USE ONLY AS WATER PIPE NO­FREEZE PROTECTION. DAMAGE TO, OR IMPROPER INSTALLATION, USE
AND/OR MAINTENANCE OF ELECTRICAL HEATING CABLE CAN RESULT IN
FIRE, ELECTRICAL SHOCK AND/OR FREEZING OF PIPE.

THIS IS A SAFETY ALERT SYMBOL. WHENEVER YOU SEE IT
ALWAYS CAREFULLY READ AND UNDERSTAND THE WARNINGS

a

WARNING

a

For more information, or the name of your nearest FreezedFree system
supplier, call Monday-Friday, 9
3766 (Canada).

These instructions MUST be

• Saved for future reference

• Made available to USER of heating cables

• Passed on to future owners

RECORD OF PURCHASE

Date purchased ____________________________________
Purchased from ____________________________________
Installed by _________________________________________
Date installed _______________________________________

THAT FOLLOW. BE ALERT TO THE POSSIBILITY OF SERIOUS
INJURY OR DEATH.

ONLY use this product on water supply and drain pipes. ALWAYS
read AND comply with the following important safety instructions.
Failure to comply can result in serious injury or death from re
or electrical shock.

am-5pm EST 800/537-4732 (US), or 800/794-

IMPORTANT SAFETY INSTRUCTIONS

• Heating cables MUST be installed in compliance with ALL National, State
and Local codes. Check with your local electrical inspector for specific
details.

• ALWAYS exercise proper care and caution during installation and use of
the FreezedFree Pipe Heating System. CAREFULLY follow and understand
the instructions and warnings provided for your safety.

• The FreezedFree orange cable connector housing and fiberglass
thermal insulation with vapor seal must be kept dry and
waterproof to avoid possible electrical shock or fire.

• ONLY use the FreezedFree System on metal and plastic domestic water
pipes (such as PVC, PEX or polybutylene). NEVER use product on flexible
vinyl tubing (garden hose), on buried pipes, on pipes carrying any fluid
other than water, or ANY non-pipe heating applications such as roof and
gutter de-icing or driveway snow melting.

• NEVER expose FreezedFree Cable to temperatures ABOVE 150°F (66°C),
this will shorten the life of the cable. BEFORE installing on hot water pipes,
ALWAYS set the water heater thermostat BELOW 150°F (66°C) (low to medium
on most thermostats).

• ONLY use the Fused Plug Kit (10802 or 10803) for making connections.

• NEVER alter the plug in ANY way.

• To avoid short circuits, NEVER twist the wires inside the FreezedFree
Cable together OR allow them to touch each other or the outer braid.

• ALWAYS remove old heating tapes or insulation.

• ALWAYS keep cable ends clean and dry.

• Seal the cable ONLY with the end seal provided.

• ONLY cut the FreezedFree Cable jacket at the ends when attaching the fused
plug and end seal.

• NEVER cut, nick, or allow the plastic jacket of the FreezedFree Cable to be
worn down. The braid MUST remain intact.

• NEVER install the cable where it might be hit or cut by something.

• NEVER install the cable where it might be damaged by rubbing against rough
surfaces.

• BEFORE installing the FreezedFree Cable, le and remove from the pipe ALL
sharp edges which might damage the cable. The cable MUST touch ONLY
smooth non-abrasive pipe surfaces.

• ALWAYS protect the COMPLETE system from damage by animals or impact.

• NEVER use nails, metal clamps, wires or other devices that might cut the cable
to support the cable along the pipe.

• Only use ½" or 1" vinyl or berglass tape to attach cable to pipe.

BEFORE YOU BEGIN

Make sure you have selected the CORRECT length heating cable for the pipe to be
protected (see Chart #1 or #2).

Your Fused Plug Kit (10802 or 10803) should contain:

• one fused plug body with a built-in, non-replaceable fuse

• one push on end seal • “CAUTION” labels

• cable ties – 2 pcs.

ADDITIONAL TOOLS AND MATERIALS REQUIRED

• Application tape (Cat.No. HCA) or high quality electrician’s tape such as Scotch
44 or 33.

• 1/2" berglass pipe insulation with vapor seal.

• Wire cutters or heavy scissors

• Phillips #2 and slotted screwdrivers.

• Ruler or measuring tape.

HOW TO DETERMINE THE LENGTH OF CABLE
YOU NEED (MAXIMUM CIRCUIT LENGTH:75 FEET)

STEP 1 COLLECT THE FOLLOWING
NECESSARY INFORMATION

• Pipe size

• outside diameter

• length

• Lowest expected air temperature
(disregard windchill: it ha s been
gured into the Length Selection chart)

• Number of valves and spigots

• Distance from pipe to electrical outlet

• Inspect the FreezedFree Cable for damage EACH TIME you plug it in. If left
plugged in all year, inspect it AT LEAST once a year or ANY time you have reason
to suspect damage.

• If you see a cut, nick or worn spot on the cable, IMMEDIATELY disconnect the
system and replace it.

• There are NO serviceable parts in the FreezedFree Cable System.

• NEVER splice a damaged cable.

• NEVER repair a damaged cable.

• ALWAYS replace a damaged cable with a new one.

• ALWAYS replace ANY damaged insulation and water-proof covering after EACH
inspection of the cable.

• ONLY connect the plug to a receptacle installed according to the National Electrical
Code (or CEC) AND protected from rain and other water.

• NEVER install or use FreezedFree Cable where flammable materials, liquids or
vapors may be present. If the cable is cut while the system is connected,
the risk of fire is increased.

• ALWAYS use a ground fault protection device (GFPD) to reduce the danger
of re from a damaged or improperly installed heating cable. Electrical fault
currents caused by damaged or improperly installed cable MAY NOT BE LARGE
ENOUGH to trip a conventional circuit breaker.

• If you DO NOT know whether your electrical system is protected by a GFPD,
ALWAYS consult an electrician. NOTE Many mobile home heat tape receptacles
are NOT protected by a GFPD.
outdoor applications is available at most hardware stores.

• In mobile home applications, ONLY connect the plug to an electrical outlet
UNDERNEATH the mobile home. The outlet MUST be in an unexposed, dry
location because the plug is NOT weatherproof. NEVER use an extension cord.

• To help prevent damage to the cable and the possibility of re or electrical shock,
place the “Caution” label provided in the FreezedFree Plug Kit (10802 & 10803)
on the completed system where it can be EASILY seen. This “Caution” label is
REQUIRED by the National Electrical Code.

• Do not install heating cable when temperature is below -20°F (-29°C).

A cord-connected GFPD or GFCI suitable for

Examples

• 1 ½" PIPE

• 12 feet

• -20°F/-29°C

• 1 ball valve

• 2 feet

STEP 2 REFER TO THE LENGTH SELECTION CHARTS

These charts will tell you the length of the cable you need per foot of pipe
and also the recommended distance to leave between each spiral wrap of
cable on the pipe.

HOW TO USE THE LENGTH SELECTION CHART

Choose either Chart #1 or Chart #2 for your type of pipe (plastic or metal). Read
down to nd your pipe diameter, then read across to the box below your lowest
expected temperature. The rst number appearing in the box will tell you the
length (feet) of cable you need per foot of pipe. The second number indicates
the recommended distance between each spiral wrap of cable on the pipe. The
abbreviation “str” indicates that the cable should be run in a straight line instead
of spiral wrap (see Step #6).

Cable Length Required
per foot of
pipe

Example

• Your pipe diameter is 11/2"

• Your lowest expected temperature is -20°F (-29°C)

• Your pipe length is 12 feet

From Chart #1

• You need 2.5 feet of cable per foot of pipe for plastic pipes.

Chart #1 Length Selection for Plastic Pipes

(based on the use of 1/2" insulation)

Pipe Lowest Expected Temperature
Dia.

1

str str 2

3

str
1" 1' 1.3' 2' 2.7' 3.3'

str 5" 23/8" 15/8" 13/8"
1

str 4
1

str 4" 2
2" 1' 2.1' 3' 4.3' 5.4'

str 4"

+20°F/-7°C 0°F/-18°C -20°F/-29°C -40°F/-40°C -60°F/-51°C

/2" 1' 1' 1.5' 2' 2.4'

/4" 1' 1.1' 1.7' 2.3' 2.9'

1

/4" 1' 1.6' 2.3' 3. 2' 4.1'

1

/2" 1' 1.8' 2.5' 3.6' 4.7'

1

/4" 23/8"

7

1

/4" 21/2" 13/4" 13/8"

From Chart #2

• You need 1.8 feet of cable per foot of pipe for metal pipes.

Chart #2 Length Selection for Metal Pipes

(based on the use of 1/2" insulation)

Pipe Lowest Expected Temperature
Dia.

1

str str str 3

3

str str
1" 1' 1' 1.3' 1.8' 2.4'

str 5" 5" 23/4" 17/8"
1

str
1

str 9" 4" 2
2" 1' 1.5' 2.2' 2.8' 3.9'

str

STEP 3

Multiply the cable length required per foot of pipe by the length of your
pipe. Add one extra foot for each valve located in your line. Maximum cable
length is 75 feet. For cable lengths longer than 75 feet, use two cables.

(Cable length required per foot of pipe x pipe length)
+ one foot for each valve or spigot
= total cable length

Example

You have 12 feet of plastic pipe length
1 ball valve

You need 2.5 feet of cable per foot of plastic pi pe as determined
in Step 2 above.

Calculate (12 feet x 2.5) + 1 foot for ball valve

Total cable length = 31 feet
MAXIMUM CABLE LENGTH IS 75 FEET. USE OF LONGER LENGTH

MAY CAUSE THE INTERNAL FUSE TO BLOW.

+20°F/-7°C 0°F/-18°C -20°F/-29°C -40°F/-40°C -60°F/-51°C

/2" 1' 1' 1' 1.3' 1.7'

/4" 1' 1' 1.1' 1.5' 2'

1

/4" 1' 1.1' 1.6' 2.1' 2.9'

1

/2" 1' 1.2' 1.8' 2.4' 3.2'

11

5

6

1

/2"

/8"

CALCULATE EXACT HEATER LENGTH NEEDED

Distance
between

Spiral wraps

3

/8" 11/2" 11/4"

5

/8" 13/4" 13/8"

5

/8"

2

1

/4" 3"

7

1

/4"

4

3

/4"

3

“str” denotes
straight
cable
(not spiraled)

1

/2"

1

3

/4"

1

1

/8" 2"

7

/8" 17/8"

2

3

/4" 17/8"

7

/8"

2

1

/4"

1

1

/8"

1

"

2

"

2

STEP 4 HOW TO ASSEMBLE AND INSTALL
THE CABLE AND FUSED PLUG KIT

INSTALLING THE END SEAL

4a. CLEANLY cut off the end of the cable.

4b. 1. Use a pencil or screwdriver

to unravel the braid back 1"
from the cable end.

2. Twist the braid
into a tight
pigtail.

4c. 1. Tape the braid pigtail back on top of
the braided cable.

2. Pushing rmly, insert the cable into
the end seal all the way (at least 3/4").
Some gel may ooze out. Do not
attempt to wipe off.

DO NOT TWIST THE END SEAL DURING OR AFTER INSERTION. DO
NOT REUSE AN END SEAL.

To avoid short circuits, NEVER twist the wires inside the FreezedFree Cable
together OR allow them to touch each other or the outer braid.

STEP 5 INSTALLING THE PLUG

NEVER ATTEMPT TO MAKE PLUG/END SEAL ASSEMBLY WHILE
PLUG IS CONNECTED TO POWER.

a

Before removing the cover screws, plug the power cord into 120 volt power
outlet to check for the function of the Power Light Indicator. If the light is not
lit, do not install the cable; return the plug to your dealer for a replacement.

5a. 1. Remove the power

Figure 1

cord from the
outlet.

Remove two cover

screws. (See Figure

1)

power light

5b. 1. Loosen two assembly screws (approximately 1/4").

2. DO NOT fully remove the assembly screws (see
gure 2a).

Figure 2a

5c. 1. Cleanly cut 1" off

cable.

2. Insert braided cable
into assembly screw
fixture opening
(tunnel). Allow
braid to slide back

Ground Strip

as cable is inserted.

3. Push until the yellow jacket is seen from the opening as shown
in Figure 2b.

4. The ground braid MUST NOT enter the assembly screw xture
opening where it can contact an assembly screw which will
be a live part when the plug is reassembled and the system is
operating.

Figure 2b

5d. Tighten the two assembly screws until they are each snug

against the metal surfaces on top of the assembly screw xture
(5" lb. in torque).

Cover Screws (2)

assembly
screws (2)

cable

assembly
screw xture

braided
cable

5e. Make sure that the ground braid covering the cable is in contact with

the ground strip when the plug is reassembled. Contact between
the ground braid and ground strip completes the systems ground
circuit. See gure 3.

Figure 3

5f. Close cover and insert both cover screws. Tighten both cover

screws until they are snug against their recessed plastic
surfaces.

HOW TO INSTALL THE CABLE ON THE PIPE

STEP 6 ATTACHING THE CABLE TO THE PIPE

6a. Starting at the plug end, either spiral wrap or straight trace the cable on

the pipe, as indicated in the Length Selection Chart. Mount the plug on
the pipe with plastic tie wraps.

Spiral wrapping method

Spiral wrap the cable around the outside of the pipe. BE SURE to

allow the required distance between wraps as indicated in the Length
Selection Chart. Mark the pipe at the required distance between wraps
before attaching the cable to the pipe. (See Figure 4).

Figure 4

End
Seal

FreezedFree Heating Cable

Straight tracing method

With the pipe at eye level, run the cable in a straight line parallel to and

approximately 1/3 of the way from the BOTTOM of the pipe. (See Figure 5)

Figure 5

Valve

End
Seal

FreezedFree Heating Cable

6b. Provide extra heat at valves and spigots

by wrapping each with one additional
foot of cable, overlapping as required.

6c. Fasten the cable to the pipe at SIX-INCH

intervals with tape. If excess cable
remains at the end of the pipe, Double it
back along the pipe where the insulation
will COMPLETELY cover it. Be sure cable
is held tightly to the pipe.

6d. Tape end seal to pipe.

6e. In a mobile crock or standpipe, NEVER

install the FreezedFree Cable end seal
where it would normally be submerged.

Valve

Distance between wraps

Tape

Tape

Pipe

Ground
Level

End Seal

Crock

STEP 7 INSTALLING THE INSULATION

Thermal insulation protects the FreezedFree Cable and helps prevent pipe freezing.
7a. BEFORE insulating, MAKE SURE that there is NO FreezedFree Cable damage

(such as nicks or cuts) and that the braid is intact.

7b. Cover the pipe, cable, connections, valves and spigots with ½" clean, dry

berglass insulation. DO NOT LEAVE THE CABLE EXPOSED (See Figure

6). Where jacket damage is possible, protect the
exposed cable with insulation or other coverings. Do
not cover the Power Indicator Light with insulation
or covering.

Figure 6

• ONLY use re-resistant insulation materials such as berglass wrap.

• MAKE SURE berglass insulation is water-proof by installing a water-tight
sleeve or vapor barrier such as polyethylene sheeting around it whenever
there is ANY chance that it might come in contact with water.

7c. Place the “Caution” label on the insulation-covered

pipe where it can be easily seen.

HOW TO OPERATE AND MAINTAIN YOUR
FREEZEdFREE CABLE SYSTEM

STEP 8 PUTTING YOUR FREEZEdFREE SYSTEM
TO WORK

Once installation is complete, plug the cable into a 120 volt AC outlet.
Do not use any water for about an hour and then turn on a water tap on
the FreezedFree protected pipe and test the temperature of the water.
It should feel warm almost immediately as the water heated by the FreezedFree
Cable runs through the pipe.

STEP 9 TROUBLESHOOTING

If in Step 8, the water doesn’t feel warm when the tap is turned on, or any time a
freeze-up on the FreezedFree protected pipe occurs visually check the power light
on the plug to see if the cable is energized. If the power light is off, unplug the
FreezedFree Cable, and check for and correct the following:

9a. Do you have power going to your electrical outlet?
9b. Is the fused plug wired correctly?
9c. Is berglass insulation applied properly dry?
9d. Have you installed the correct amount of cable for your pipe diameter, lowest

expected temperature, and insulation thickness?

WARNING

a

If ANY PART of the FreezedFree Cable System is
damaged, the WHOLE SYSTEM is damaged. NEVER
attempt to repair ANY PART of the cable system,
including a blown fused plug. ALWAYS replace a
damaged system with a NEW system.

STEP 10 SEASONAL INSPECTION

While the FreezedFree system can be left plugged in all year, you will save energy
if you unplug it during non-freezing weather. In any case, EACH TIME you plug it
in, OR AT LEAST once a year if you leave the system plugged in, or ANY time you
have reason to suspect damage, make the following inspection:

10a. Check the ENTIRE FreezedFree system for

signs of damage. NOTE this may be evidenced by damaged or discolored
insulation.

10b. Inspect ANY exposed portion of the cable for

evidence of cuts, nicks, abrasions, gnawing by animals, or other physical
damage.

10c. If there is damage, IMMEDIATELY REPLACE the

damaged cable system.

10d. After a THOROUGH INSPECTION, repeat Steps 8 and 9.

LIMITED WARRANTY AND LIABILITY

Easy Heat warrants that if there are any defects in material or workmanship in this product
during the rst twelve (12) months after the date of its purchase, we will replace the
product with an equivalent model, not including any labor or other installation costs.

Our obligation to replace the product as described above is conditioned upon (a) the
installation of the product conforms to the specications set forth in our installation
instructions and (b) the product not having been damaged by unrelated mechanical or
electrical activities.

Product replacement as described above shall be your sole and exclusive
remedy for a breach of this warranty. This limited warranty does not cover
any service costs relating to repair or replacement.

We shall not be liable for any incidental, special or consequential damages
as a result of any breach of this warranty or otherwise, whether or not caused
by negligence. Some states do not allow the exclusion or limitation of incidental or

consequential damages, so the above limitation or exclusion may not apply to you.
The warranty above is exclusive and makes no other warranties with respect to description

or quality of the product. No afrmation of fact or promise made by us, by words or
action, shall constitute a warranty. If any model or sample was shown to you, the
model or sample was used merely to illustrate the general type and quality of the goods
and not to represent that the goods would necessarily be of that type or nature. No

agent, employee or representative of ours has authority to bind us to any
affirmation, representation or warranty concerning the goods sold unless
such affirmation, representation or warranty is specifically incorporated
by written agreement.

Any implied warranty of merchantability or fitness for particular purpose
that may arise in connection with the sale of this product shall be limited
in duration to twelve (12) months from the date of purchase. We disclaim
all other implied warranties, unless we are prohibited by law from doing so, in which

case all such implied warranties shall expire at the earliest time permitted by applicable
law. Some states do not allow limitations on how long an implied warranty lasts, so the
above limitation may not apply to you.

This warranty gives you specic legal rights, and you may also have other rights which
vary from state to state or province to province.

To obtain a replacement under this warranty any inoperative product or component must
be returned, with proof of purchase, to Easy Heat at the addresses noted herein. Buyer
is responsible for all costs incurred in removal and re-installation of product and must
pre-pay shipment to factory or point of purchase.

In USA In Canada

Heating Cable Warranty Dept. Heating Cable Warranty Dept.
2 Connecticut South Drive 99 Union Street
East Granby, CT 06026 Elmira ON N3B 3L7

System
Listed

952S Mobile Home
Pipe Heating Cable

The UL Listing for the FreezedFree Heating Cable system is limited to mobile
home pipe heating and the limitations below MUST be observed.

• The FreezedFree System IS NOT for outdoor use other than the
UNDERSIDE of a mobile home.

• It MUST NEVER be connected to an exposed electrical outlet.

• It MUST NEVER be connected to an outdoor electrical outlet other than
one located UNDER a mobile home.

• NEVER use an extension cord to reach the electrical outlet.

• The National Electrical Code requires that a heating cable system
electrical outlet located on the underside of a mobile home MUST be
WITHIN 2 feet of the cold water inlet.

• ONLY connect the FreezedFree System to an electrical outlet so located.

www.easyheat.com

14047-001 Rev. 12 ©2016 Easy Heat

Sistema de calefacción para tuberías con regulación automática

HOJA DE INSTRUCCIONES

ESTE PRODUCTO HA SIDO DISEÑADO PARA SER UTILIZADO UNICAMENTE A FIN
DE PROTEGER LAS TUBERIAS DE AGUA CONTRA HELADAS. LA INSTALACION, EL
USO Y/O EL MANTENIMIENTO INCORRECTO O EL DAÑO DEL CABLE CALENTADOR
ELECTRICO PUEDEN OCASIONAR INCENDIOS, DESCARGAS ELECTRICAS Y/O EL
CONGELAMIENTO DE LAS TUBERIAS.

ESTE ES UN SIMBOLO DE ALERTA DE SEGURIDAD. CUANDO VEA UNO,
SIEMPRE LEA CON CUIDADO Y ENTIENDA LAS ADVERTENCIAS QUE

a

LO SIGUEN. SEA CONSCIENTE DE QUE EXISTE LA POSIBILIDAD DE
SUFRIR LESIONES GRAVES O MORTALES

.

ADVERTENCIA

Utilice este producto UNICAMENTE en tuberías de suministro de agua
y de desagüe. SIEMPRE lea Y siga las instrucciones importantes de

a

Para obtener más información o el nombre de su proveedor de sistemas FreezedFree
más cercano, llame de lunes a viernes de 9 a.m. a 5 p.m. al 800/537-4732 (EUA), al
800/794-3766 (Canadá).

Estas instrucciones deben:

• Guardarse para ser consultadas en el futuro.

• Estar a disposición del USUARIO de los cables calentadores

• Entregarse a futuros propietarios

seguridad. Si no lo hace, puede sufrir lesiones graves o mortales debido
a un incendio o a desgargas eléctricas.

COMPROBANTE DE COMPRA

Fecha de la compra _________________________________
Lugar de compra ___________________________________
Instalado por _______________________________________
Fecha de instalación __________________________________

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• Los cables calentadores DEBEN instalarse de acuerdo con lo establecido en
TODOS los códigos nacionales, estatales y locales. Consulte con el inspector
local de electricidad acerca de los detalles especícos.

• Tenga SIEMPRE cuidado al instalar y utilizar el sistema de calefacción de tuberías
FreezedFree. Para su seguridad, siga CON CUIDADO y entienda las instrucciones
y las advertencias proporcionadas.

• El cable naranja conector de la vivienda y el aislante térmico de bra de vidrio
FreezedFree con selladura por vapor deben mantenerse secos e impermeabilizados
para evitar posibles descargas eléctricas o incendios.

• Utilice el sistema FreezedFree UNICAMENTE en tuberías de agua domésticas de metal
y de plástico (como las de PVC, PEX o polibutileno). NUNCA lo utilice en tuberías
exibles de vinilo (mangueras para jardín), en tuberías subterráneas, en tuberías que
conduzcan sustancias líquidas que no sean agua, o en aplicaciones de calefacción
(como la descongelación de techos y canaletas o el derretimiento de la nieve de las
entradas de garaje).

• NUNCA exponga un cable FreezedFree a temperaturas que SUPEREN los 150°F
(66°C). Esto acortará su duración. ANTES de instalarlo en tuberías de agua caliente,
ponga SIEMPRE el termostato del calentador de agua a 150°F (66°C) (temperatura
baja o media en la mayoría de los termostatos).

• Para realizar las conexiones, utilice UNICAMENTE el juego de enchufe con
fusible (10802 ó 10803).

• NUNCA modique el enchufé de NINGUNA manera.

• Para evitar cortocircuitos, NUNCA retuerza los alambres del cable FreezedFree
para unirlos NI permita que se toquen entre sí o que toquen el trenzado exterior.

• Quite SIEMPRE de la calefacción la cinta o el aislante que estén desgastados.

• Mantenga los extremos de los cables SIEMPRE limpios y secos.

• Selle el cable UNICAMENTE al sellador de extremos proporcionado.

• Corte la funda del cable FreezedFree UNICAMENTE en los extremos cuando una
el enchufe con fusible con el sellador de extremos.

• NUNCA corte la funda plástica del cable FreezedFree ni haga muescas en ésta, ni
permita que se deteriore. El trenzado DEBE permanecer intacto.

• NUNCA instale el cable en un sitio donde pueda quedar expuesto a golpes o
cortaduras.

• NUNCA instale el cable en un sitio donde pueda dañarse debido a la frotación
contra supercies ásperas.

• ANTES de instalar el cable FreezedFree, utilice una lima para eliminar de la tubería
TODOS los bordes losos que puedan dañarlo. El cable DEBE estar en contacto
UNICAMENTE con supercies de tuberías suaves y no abrasivas.

• Proteja SIEMPRE el sistema EN SU TOTALIDAD contra posibles daños causados
por animales o golpes.

ANTES DE COMENZAR

Asegúrese de que el largo del cable calentador sea ADECUADO para la tubería que va a
proteger (vea el cuadro N.o 1 o N.o 2).

Su kit de enchufe fusibleado (10802 ó10803) debe contener:

• un cuerpo de enchufe con un fusible incorporado que no pueda reemplazarse

• un sellador de extremos a presión • etiquetas de “PRECAUCION"

• sujetadores para cable (2 piezas).

HERRAMIENTAS Y MATERIALES ADICIONALES NECESARIOS

• Cinta para aplicaciones (catálogo HCA) o cinta de electricista similar a la
cinta Scotch 44 ó 33.

• Aislante para tuberías de bra de cidrio de 1/2" pulgada con selladura
por vapor.

• Cortadores de alambre o tijeras grandes.

• Destornilladores Phillips N.o 2 y planos.

• Regla o cinta para medir.

COMO DETERMINAR EL LARGO DE CABLE QUE
NECESITARA

PASO 1 OBTENGA LA SIGUIENTE INFORMACION
NECESARIA

• Dimensiones de la tubería

• Diámetro externo

• Largo

• Temperatura más baja esperada (no
considere la sensación térmica: está calculada
en el cuadro de selección de longitudes)

• Número de válvulas y llaves

• Distancia desde la tubería hasta el tomacorriente

• NUNCA utilice clavos, abrazaderas de metal, alambres u otros dispositivos que puedan
cortar el cable para sujetarlo a lo largo de la tubería.

• Utilice únicamente cinta de vinilo o de bra de vidrio de ½ pulgada o 1 pulgada para
unir el cable a la tubería.

• Inspeccione el cable FreezedFree para comprobar que no esté dañado CADA VEZ que
lo enchufe. Si lo deja enchufado durante todo el año, inspecciónelo POR LO MENOS
une vez al año o CADA vez que sospeche que puede estar dañado.

• Si ve en el cable un corte, una mella o algún punto deteriorado, desconnecte el sistema
de INMEDIATO y reemplace el cable.

• There are NO serviceable parts in the FreezedFree Cable System.

• NUNCA empalme un cable dañado.

• NUNCA repare un cable dañado.

• ALWAYS replace a damaged cable with a new one.

• Reemplace SIEMPRE las cubiertas resistentes al agua y los aislantes dañados luego
de CADA inspección del cable.

• Conecte el enchufe UNICAMENTE a un tomacorriente instalado según el Código
Eléctrico Nacional (o la CEC) Y protegido contra la lluvia u otras precipitaciones de
agua.

• NUNCA instale o utilice el cable FreezedFree en sitios donde haya materiales, líquidos
o vapores inamables. Si el cable se corta durante la conexión del sistema, el riesgo
de que se produzca un incendio aumentará.

• Use SIEMPRE un dispositivo de protección contra fallas conectado a tierra (GFPD)
para reducir el peligro de incendios ocasionado por cables calentadores dañados
o mal instalados. La corriente de falla eléctrica ocasionada por un cable dañado o
mal instalado PUEDE NO SER SUFICIENTE para activar un interruptor de circuitos
convencional.

• Si NO sabe si su circuito eléctrico está protegido por un GFPD, SIEMPRE consulte
con un electricista. Muchos receptáculos de cinta térmica para casas móviles NO
están protegidos por un GFPD. Un cable conectado o GFPD GFCI adecuado para
aplicaciones al aire libre está disponible en la mayoría de las ferreterías.

• En aplicaciones en casas móviles, conecte el enchufe UNICAMENTE a tomacorrientes
eléctricos ubicados DEBAJO de éstas. El tomacorriente DEBE estar en un sitio donde
esté protegido y seco, ya que el enchufe NO es impermeable. NUNCA utilice una
extensión eléctrica.

• Para evitar que el cable se dañe y que haya peligro de incendios o descargas
eléctricas, coloque la etiqueta de "Precaución" proporcionada con el juego de enchufe
FreezedFree (10802 y 10803) en algún lugar del sistema terminado en el que pueda
verse CON FACILIDAD. Esta etiqueta de "Precaución" constituye un REQUISITIO del
Código Eléctrico Nacional.

• No instale cable de calefacción cuando la temperatura es inferior a-20 ° F (-29 ° C)

(LARGO MAXIMO DEL CIRCUITO: 75 PIES)

Ejemplo

• TUBERIA de
1 ½ pulgadas

• 12 pies

• -20°F/-29°C

• 1 válvula de bola

• 2 pies

PASO 2

REMITASE A LOS CUADROS DE SELECCION DE LONGITUDES

En estos cuadros, encontrará el largo de cable que necesitará por cada pie de tubería y
también la distancia que deberá dejar entre cada vuelta de cable de la tubería.

COMO UTILIZAR EL CUADRO DE SELECCION DE LONGITUDES

Elija el cuadro N.o 1 o N.o 2 según el tipo de tubería que utilizará (de plástico o de metal).

PASO 4 COMO ENSEMBLAR E INSTALAR EL CABLE
Y EL JUEGO DE ENCHUFE CON FUSIBLE

INSTALACION DEL SELLADOR DE EXTREMOS

4.a. Recorte CON PROLIJIDAD el extremo

del cable.
Lea hacia abajo para hallar el diámetro de tubería adecuado y hacia la derecha para hallar
la casilla con la temperatura más baja que se espera. El primer número que aparece en la
casilla representa la longitud (en pies) de cable que necesitará por cada pie de tubería.
El segundo número representa la distancia recomendada entre cada vuelta de cable de
la tubería. La abreviatura "str" indica que el cable debe colocarse en línea recta y no en
forma de espiral alrededor de la tubería (vea el paso #6).

4.b. 1. Utilice un lápiz o un destornillador

para desenredar y retraer el trenzado

1 pulgada desde el extremo del cable.

2. Retuerza el trenzado, apriételo bien

y forme con

él una espiral.

Largo de cable necesario

Ejemplo

• El diámetro de la tubería es de 11/

• La temperatura más baja que se espera es de -20°F (-29°C)

por pie de
tubería

2

de pulgada

Distancia

entre les vueltas de

cable en espiral

• El largo de la tubería es de 12 pies

Según el cuadro N.

o

1:

• Necesitará 2,5 pies de cable por cada pie de tubería (tuberías de metal)

“str” indica que el
cable debe ir en
línea recta (no
en espiral)

4.c. 1. Coloque cinta en el trenzado con forma de

espiral y adhiéralo al extremo del cable

trenzado.

2. Pushing rmly, insert the cable into

the end seal all the way (at least 3/4").

Some gel may ooze out. Do not

attempt to wipe off.

NO RETUERZA EL SELLADOR DE EXTREMOS DURANTE SU INSERCION O

LUEGO DE ESTA. NO VUELVA A UTILIZAR UN SELLADOR DE EXTREMOS.

Selección de longitudes del cuadro N.o 1 para tuberías de plástico

(si se usa un aislante de 1/2 pulgada)

Tubería Temperatura más baja que se espera
Diámetro +20°F/-7°C 0°F/-18°C -20°F/-29°C -40°F/-40°C -60°F/-51°C

1

/2" 1' 1' 1.5' 2' 2.4'

str str 2

3

/4" 1' 1.1' 1.7' 2.3' 2.9'

str
1" 1' 1.3' 2' 2.7' 3.3'

str 5" 23/8" 15/8" 13/8"

1

1

/4" 1' 1.6' 2.3' 3. 2' 4.1'

str 4

1

1

/2" 1' 1.8' 2.5' 3.6' 4.7'

str 4" 2

Según el cuadro N.o2:

2" 1' 2.1' 3' 4.3' 5.4'
str 4"

• Necesitará 1,8 pies de cable por cada pie de tubería (tuberías de metal).

1

/4" 23/8"

7

1

/4" 21/2" 13/4" 13/8"

3

/8" 11/2" 11/4"

1

/2"

1

5

/8" 13/4" 13/8"

5

2

/8"

1

3

/4"

Para evitar cortocircuitos, NUNCA retuerza los alambres del cable FreezedFree para unirlos

NI permita que se toquen entre sí o que toquen el trenzado exterrior.

PASO 5 INSTALACION DEL ENCHUFE

1

/4"

1

1

1

a

Antes de extraer los tornillos de la cubierta, enchufe el cable de alimentación al

tomacorriente de 120 voltios para comprobar que funcione la luz indicadora de

encendido. Si la luz no se enciende, no instale el cable; devuelva el enchufe a su

vendedor para que lo reemplace.

/8"

5.a. 1. Desconecte el cable

Selección de longitudes del cuadro N.o 2 para tuberías de metal

(si se usa un aislante de 1/2 pulgada)

Tubería Temperatura más baja que se espera

Diámetro +20°F/-7°C 0°F/-18°C -20°F/-29°C -40°F/-40°C -60°F/-51°C

1

/2" 1' 1' 1' 1.3' 1.7'

str str str 3

3

/4" 1' 1' 1.1' 1.5' 2'

str str
1" 1' 1' 1.3' 1.8' 2.4'

str 5" 5" 23/4" 17/8"

1

1

/4" 1' 1.1' 1.6' 2.1' 2.9'

str

1

1

/2" 1' 1.2' 1.8' 2.4' 3.2'

str 9" 4" 2
2" 1' 1.5' 2.2' 2.8' 3.9'

str

11

5

6

1

/2"

/8"

1

/4" 3"

7

1

/4"

4

3

/4"

3

1

/8" 2"

7

/8" 17/8"

2

3

/4" 17/8"

7

/8"

2

5.b. 1. Aoje dos tornillos de ensamblaje (approximadamente 1/4 de pulgada).

2. NO extraiga por completo los tornillos de ensamblaje (vea

"

2

5.c. 1. Recorte con prolijidad 1

2. Inserte el cable trenzado en

"

2

PASO 3 CALCULE EL LARGO EXACTO PARA EL CABLE
CALENTADOR QUE NECESITARA

Multiplique el largo de cable necesario para cada pie de tubería que utilizará. Agregue
un pie por cada válvula ubicada en la línea. El largo máximo del cable es de 75 pies.
Para cables de más de 75 pies de largo, use dos cables.

(Largo de cable necesario para cada pie de tubería x largo de la tubería)
+ 1 pie más por cada válvula o llave
= largo total del cable

Ejemplo

La tubería que usará es de plástico, mide 12 pies y tiene una válvula de bola
Necesitará 2,5 pies de cable por pie de tubería plástica, como se indica en el paso 2

de arriba.
Realice el cálculo (12 pies x 2,5) y súmele al resultado 1 pie para la válvula de bola

Largo total del cable = 31 pies
EL LARGO MAXIMO DEL CABLE ES DE 75 PIES. SI SE UTILIZA UN CABLE

MAS LARGO, EL FUSIBLE INTERNO PUEDE QUEMARSE.

3. Introdúzcalo hasta que la funda amarilla se vea desde la abertura, como se

4. El trenzado con conexión a tierra NO DEBE introducirse en la abertura del

Figure 2.b

5d. Ajuste los dos tornillos del emsamblaje hasta que queden bien apretados

NUNCA INTENTE ENSEMBLAR UN ENCHUFE O UN SELLADOR DE
EXTREMOS MIENTRAS EL ENCHUFE ESTE CONECTADO A LA FUENTE
DE ENERGIA ELECTRICA.

Figura 1

Tornillos de la
cubierta (2)

de alimentación del
tomacorriente. Extraiga
los dos tornillos de la
cubierta. (Vea la gura

1)

Luz de encendido

la gure 2.a).

Figure 2a

tornillos de

pulgada de cable.

la abertura del accesorio
del tornillo de ensamblaje
(túnel) Haga que el
trenzado se deslice hacia
atrás a medida que se
introduzca el cable.

Tira de
conexión a tierra

ensamblaje (2)

cable

Accesorio
del tornillo
de montaje

cable
trenzado

muestra en la gura 2.b.

accesorio del tornillo de ensamblaje y entrar en contacto con un tornillo de
ensamblaje que conduzca corriente cuando el enchufe vuelva a ensamblarse
y el sistema vuelva a funcionar.

contra las supercies de metal de la parte superior del accesorio del tornillo
de ensamblaje (5 libras por pulgada de torsión).

5e. Asegúrese de que el trenzado con conexión a tierra que cubre el cable esté en contacto

con la tira con conexión a tierra cuando vuelva a ensamblar el enchufe. El contacto
entre el trenzado y la tira con conexión a tierra completa el circuito de conexión a
tierra del sistema. Vea la gura 3.

Figura 3

5.f. Cierre la cubierta e inserte los dos tornillos de ésta. Ajuste los dos tornillos de
la cubierta hasta que queden bien apretados contra las supercies plásticas
de sus aberturas.

COMO INSTALAR EL CABLE EN LA TUBERIA

PASO 6 UNION DEL CABLE A LA TUBERIA

6.a. Comenzando por el extremo del enchufe, colóquelo de modo que forme una

espiral alrededor de la tubería o extiéndalo en línea recta a lo largo de ésta, como
se indica en el cuadro de selección de longitudes. Monte el enchufe en la tubería
con revestimientos para juntas de plástico.

Método de colocación en forma de espiral

Coloque el cable en forma de espiral alrededor de la supercie externa de la tubería.

ASEGURESE de dejar la distancia necesaria entre las vueltas de cable, como se indica
en el cuadro de selección de longitudes. Antes de unir el cable a la tubería, márquela
donde se establezca la distancia necesaria entre las vueltas de cable. (Vea la gura 4).

Figura 4

Sellador de
extremos

Cable Calentador FreezedFree

Método de colocación en línea recta

Con la tubería al nivel de los ojos, coloque el cable extendiéndolo en línea recta
en forma paralela a la parte INFERIOR de la tubería y a aproximadamente 1/3 de la
distancia entre ésta y la parte superior. (Vea la gura 5)

Figura 5

Válvula

Sellador de
Extremos

Cable Calentador FreezedFree

6.b. Proporcione más calor en las válvulas y en las

llaves envolviéndolas con el pie adicional de
cable, que superpondrá según sea necesario.

6.c. Sujete el cable en la tubería colocando

cinta a intervalos de SEIS PULGADAS. Si
sobra cable en el extremo de la tubería,
REPLIEGUELO y sujételo a lo largo de la
tubería en un sitio donde el aislante pueda
cubrirlo POR COMPLETO. Aségurese de
que el cable esté rmemente asegurado en
la tubería.

6.d. Un con cinta el sellador de extremos a la

tubería.

6.e. Ya sea en un brida cocodrilo o en un tubo

vertical móviles, NUNCA instale el sellador de
extremos del cable FreezedFree en un punto
en el que normalmente pueda sumergirse.

Válvula

Distancia entre las vueltas

Cinta

Cinta

Tubería

Nivel del
suelo

Sellador de
extremos

Brida
cocodrilo

PASO 7 INSTALACION DEL AISLANTE

El aislante térmico protege el cable FreezedFree y evita que la tubería se congele.

7.a. ANTES de instalar el aislante, ASEGURESE de que el cable FreezedFree NO tenga
daños (mellas o cortes) y de que el trenzado esté intacto.

7.b. Cubra la tubería, el cable, las conexiones, las válvulas y las llaves con aislante de
bra de vidrio de ½ pulgada limpio y seco. NO DEJE EL CABLE EXPUESTO (Vea
la gura 6). Si existen posibilidades de que la funda
se dañe, proteja el cable expuesto con aislante u otros
revestimientos. No cubra la luz indicadora de encendido
con aislante u otro revestimiento.

Figura 6

• Utilice UNICAMENTE materiales aislantes resistentes al fuego como el revestimiento
de bra de vidrio.

• ASEGURESE de que el aislante de bra de vidrio quede impermeabilizado colocando
un manguito hermético o una barrera contra el vapor (como un revestimiento de
polietileno) alrededor de éste siempre que exista la posibilidad de que entre en
contacto con el agua.

7.c. Coloque la etiqueta de “Precaución” sobre la tubería cubierta con aislante, en un
lugar en el que pueda verse con facilidad. Si desea más etiquetas, llame gratis al
800/562-6587.

COMO HACER QUE EL CABLE FREEZEdFREE
FUNCIONE Y COMO REALIZAR EL MANTENIMIENTO

PASO 8 PUESTA EN FUNCIONAMIENTO DEL
SISTEMA FREEZEdFREE

Once installation is complete, plug the cable into a 120 volt AC out­let. Do not use any water for about an hour and then turn on a water tap
on the FreezedFree protected pipe and test the temperature of the water.
It should feel warm almost immediately as the water heated by the FreezedFree Cable
runs through the pipe.

PASO 9 GUIA PARA LA SOLUCION DE PROBLEMAS

Si durante el paso 8 el agua no está caliente cuando se abre el grifo o si en algún momento
se enfría la tubería protegida con FreezedFree, verique visualmente la luz de encendido
del enchufe para ver si el cable recibe energía. Si la luz está apagada, desenchufe el cable
FreezedFree y asegúrese y encárguese de que se cumpla lo siguiente:

9.a. ¿El tomacorriente recibe alimentación eléctrica?

9.b. ¿El enchufe con fusible está conectado en forma correcta?

9.c. ¿Está seco el aislante de bra de vidrio?

9.d. ¿Ha instalado la cantidad de cable adecuada para el diámetro de la tubería, para la
temperatura más baja que se espera y para el grosor del aislante?

ADVERTENCIA

a

SI ALGUNA PARTE del sistema del cable FreezedFree Cable está dañada,

signica que el SISTEMA está dañado EN SU TOTALIDAD. NUNCA intente
reparar UNA PARTE del sistema del cable, ni siquiera un enchufe con un
fusible quemado. Reemplace SIEMPRE un sistema dañado por uno NUEVO.

PASO 10 INSPECCIONES ESTACIONALES

Aunque el sistema FreezedFree puede dejarse conectado durante todo el año, ahorrará
energía si lo desconecta durante las temporadas en las que no haya heladas. De todas for­mas, CADA VEZ que lo conecte, O POR LO MENOS una vez al año (si lo deja conectado),
o CADA vez que sospeche que pueda estar dañado, realice las siguientes vericaciones:

10.a. Revise el sistema FreezedFree EN SU TOTALIDAD para ver si está dañado.

TENGA EN CUENTA que esto puede notarse si el aislante está decolorado o
dañado.

10.b. Revise TODOS los tramos expuestos del cable para ver si tienen cortes, mellas,

abrasión, mordeduras de animales u otros daños.

10.c. Si encuentra daños, REEMPLACE DE INMEDIATO el sistema del cable por uno

nuevo.

10.d. Luego de realizar una INSPECCION EXHAUSTIVA, repita los pasos 8 y 9.

GARANTIA LIMITADA Y RESPONSABILIDAD

En Easy Heat, garantizamos que si hay algún defecto en los materiales o en la fabricación de este
producto durante los primeros doce (12) meses desde la fecha de compra, reemplazaremos el producto
por un modelo equivalente, sin incluir los costos de mano de obra ni ningún otro costo de instalación..

Nuestra obligación de reemplazar el producto según lo establecido anteriormente se limita a los casos
en los que: (a) la instalción del producto se haya realizado según las especicaciones detalladas en
nuestras instrucctiones de instalación, y (b) el producto no haya sufrido daños ocasionados por
actividades mecánicas o eléctricas no relacionadas.

El reemplazo del producto según lo establecido anteriormente será el único y
exclusivo resarcimiento en caso de incumplimiento de esta garantía. Esta garantía
limitada no cubre ningún costo de servicios relacionados con la reparación o el
reemplazo del cable.

No seremos responsables de ningún daño incidental, especial o causal que derive del
incumplimiento de esta garantía o de otra causa, ya sea que dicho daño haya sido
ocasionado por negligencia o no. Algunos estados no permiten la exclusión o limitación de

daños causales o incidentales, por lo tanto, es posible que la limitación o exclusión antes mencionada
no se aplique en su caso.

La garantía precedente es exclusiva, y no existe ninguna otra garantía relacionada con la descripción
o la calidad de este producto. Ninguna armación de hecho ni ninguna promesa hecha por nosotros,
ya sea de palabra o por acciones, constituirá una garantía. Si se le ha mostrado algún modelo o
alguna muestra del producto, tal modelo o muestra fueron usados sólo para ejemplicar la calidad y
el tipo general del producto y no para representar que el producto sería necesariamente de ese tipo
o naturaleza. Ningún agente, empleado o representante nuestro tiene autoridad para

vincularnos a las afirmaciones, representaciones o garantías relacionadas con los
productos vendidos, a menos que dichas afirmaciones, representaciones o garantías
se incorporen específicamente por medio de un contrato escrito.

Cualquier garantía implícita de calidad e idoneidad para un fin determinado que
pueda surgir en relación con la venta de este producto se limitará a la duración de
doce (12) meses a partir de la fecha de compra. Negamos todas las demás garantías
implícitas, a menos que esté prohibido por la ley. En tal caso, dichas garantías implícitas quedarán

sin efecto en el plazo más corto posible que establezca la ley vigente. Algunos estados no permiten
limitaciones en cuanto a la duración de las garantías implícitas, por lo tanto, es posible que le limitación
anterior no se aplique en su caso.

Est garantía le proporciona derechos legales especícos. Además, usted tiene otros derechos que
varían según las leyes de cada estado o provincia.

Para obtener un reemplazo de acuerdo con los términos y condiciones de esta garantía, debe devolver el
producto o el componente que no funciona, con el comprobante de compra, a Easy Heat, a la dirección
que se indica en esta garantía. El comprador es responsable de todos los costos ocasionados por
la remoción y la reinstalación del producto y debe pagar el envío a la fábrica o al lugar de compra.

En los EE. UU. En Canadá
Heating Cable Warranty Dept. Heating Cable Warranty Dept.
2 Connecticut South Drive 99 Union Street
East Granby, CT 06026 Elmira ON N3B 3L7

Sistema
mencionado

Cable calentador
952S para tuberías
de casas móviles

La UL aprueba únicamente los sistemas de cables calentadores FreezeFree que se
utilicen para la calefacción de casas móviles por medio de tuberías, y las siguientes
limitaciones DEBEN tenerse en cuenta:

• En exteriores, el sistema
DEBAJO de una casa móvil.

• NUNCA DEBE conectarse a un tomacorriente que esté expuesto.

• En exteriores, NUNCA DEBE conectarse a un tomacorriente que no se halle DEBAJO
de una casa móvil.

• NUNCA utilice una extensión eléctrica para alcanzar el tomacorriente.

• De acuerdo con el Código Eléctrico Nacional, los tomacorrientes para sistemas de
cables calentadores ubicados debajo de las casas móviles DEBEN estar DENTRO de
los 2 pies de distancia de la entrada
de agua fría.

• Conecte el sistema
con este requisito.

FreezeFree

FreezeFree UNICAMENTE a un tomacorriente que cumpla

www.easyheat.com

NO puede instalarse en un sitio que no sea

14047-001 Rev. 12 ©2016 Easy Heat
