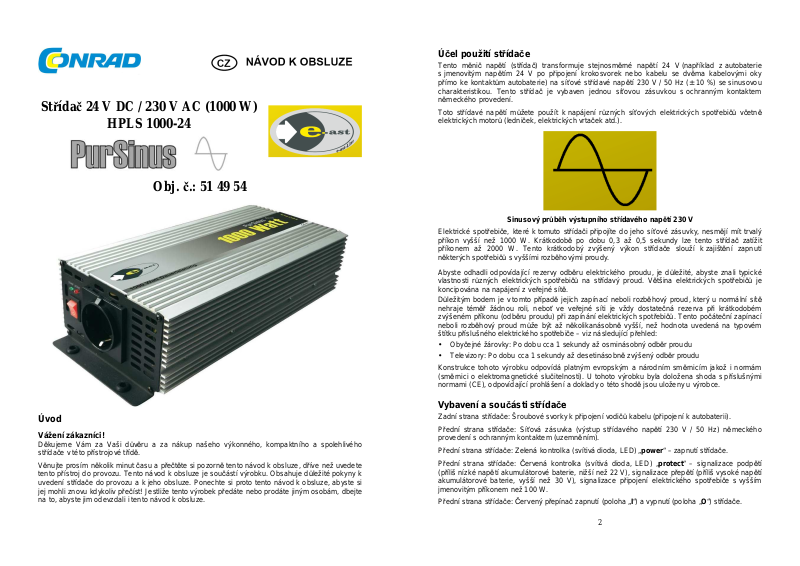

Střídač 24 V DC / 230 V AC (1000 W)
HPLS 1000-24
Obj. č.: 51 49 54
Úvod
Vážení zákazníci!
Děkujeme Vám za Vaši důvěru a za nákup našeho výkonného, kompaktního a spolehlivého
střídače v této přístrojové třídě.
Věnujte prosím několik minut času a přečtěte si pozorně tento návod k obsluze, dříve než uvedete
tento přístroj do provozu. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k
uvedení střídače do provozu a k jeho obsluze. Ponechte si proto tento návod k obsluze, abyste si
jej mohli znovu kdykoliv přečíst! Jestliže tento výrobek předáte nebo prodáte jiným osobám, dbejte
na to, abyste jim odevzdali i tento návod k obsluze.
Účel použití střídače
Tento měnič napětí (střídač) transformuje stejnosměrné napětí 24 V (například z autobaterie
s jmenovitým napětím 24 V po připojení krokosvorek nebo kabelu se dvěma kabelovými oky
přímo ke kontaktům autobaterie) na síťové střídavé napětí 230 V / 50 Hz (± 10 %) se sinusovou
charakteristikou. Tento střídač je vybaven jednou síťovou zásuvkou s ochranným kontaktem
německého provedení.
Toto střídavé napětí můžete použít k napájení různých síťových elektrických spotřebičů včetně
elektrických motorů (ledniček, elektrických vrtaček atd.).
Sinusový průběh výstupního střídavého napětí 230 V
Elektrické spotřebiče, které k tomuto střídači připojíte do jeho síťové zásuvky, nesmějí mít trvalý
příkon vyšší než 1000 W. Krátkodobě po dobu 0,3 až 0,5 sekundy lze tento střídač zatížit
příkonem až 2000 W. Tento krátkodobý zvýšený výkon střídače slouží k zajištění zapnutí
některých spotřebičů s vyššími rozběhovými proudy.
Abyste odhadli odpovídající rezervy odběru elektrického proudu, je důležité, abyste znali typické
vlastnosti různých elektrických spotřebičů na střídavý proud. Většina elektrických spotřebičů je
koncipována na napájení z veřejné sítě.
Důležitým bodem je v tomto případě jejich zapínací neboli rozběhový proud, který u normální sítě
nehraje téměř žádnou roli, neboť ve veřejné síti je vždy dostatečná rezerva při krátkodobém
zvýšeném příkonu (odběru proudu) při zapínání elektrických spotřebičů. Tento počáteční zapínací
neboli rozběhový proud může být až několikanásobně vyšší, než hodnota uvedená na typovém
štítku příslušného elektrického spotřebiče – viz následující přehled:
• Obyčejné žárovky: Po dobu cca 1 sekundy až osminásobný odběr proudu
• Televizory: Po dobu cca 1 sekundy až desetinásobně zvýšený odběr proudu
Konstrukce tohoto výrobku odpovídá platným evropským a národním směrnicím jakož i normám
(směrnici o elektromagnetické slučitelnosti). U tohoto výrobku byla doložena shoda s příslušnými
normami (CE), odpovídající prohlášení a doklady o této shodě jsou uloženy u výrobce.
Vybavení a součásti střídače
Zadní strana střídače: Šroubové svorky k připojení vodičů kabelu (připojení k autobaterii).
Přední strana střídače: Síťová zásuvka (výstup střídavého napětí 230 V / 50 Hz) německého
provedení s ochranným kontaktem (uzemněním).
Přední strana střídače: Zelená kontrolka (svítivá dioda, LED) „power“ – zapnutí střídače.
Přední strana střídače: Červená kontrolka (svítivá dioda, LED) „protect“ – signalizace podpětí
(příliš nízké napětí akumulátorové baterie, nižší než 22 V), signalizace přepětí (příliš vysoké napětí
akumulátorové baterie, vyšší než 30 V), signalizace připojení elektrického spotřebiče s vyšším
jmenovitým příkonem než 100 W.
Přední strana střídače: Červený přepínač zapnutí (poloha „I“) a vypnutí (poloha „O“) střídače.
Page 2
3
Bezpečnostní předpisy
4
• Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením
s tímto střídačem a s přístroji (elektrickými spotřebiči), které k tomuto střídači připojíte, nebo
nedodržováním bezpečnostních předpisů. V těchto případech zanikají jakékoliv nároky, které
by jinak vyplývaly ze záruky výrobku.
• K napájení tohoto střídače lze používat pouze stejnosměrné napětí 24 V (po připojení
krokosvorek přímo ke kontaktům autobaterie). Vyšší napájecí napětí než 30 V by způsobilo
zničení vnitřní elektroniky tohoto střídače. Nepřipojujte k tomuto střídači v žádném případě
elektrické spotřebiče, které mají vyšší trvalý příkon než 1000 W.
• Tento přístroj má na svém výstupu (v síťových zásuvkách) střídavé napětí 230 V a nepatří
z tohoto důvodu do rukou malých dětí! Pozor, nebezpečí ohrožení života elektrickým
proudem!!! I po vypnutí přístroje, následkem ještě nevybitých kondenzátorů, se může na jeho
výstupu krátkodobě objevit střídavé napětí 230 V. Buďte zvláště opatrní při používání přístroje
za přítomnosti malých dětí.
• Nezatěžujte tento přístroj silnými vibracemi, nevystavujte jej otřesům a nárazům, spadnutí
přístroje na tvrdou podlahu by mohlo způsobit jeho poškození.
• Bezpodmínečně zabraňte používání přístroje v nepříznivých okolních podmínkách. Mezi
nepříznivé podmínky patří: Okolní teploty vzduchu přesahující 50 °C (přímý dopad slunečního
záření), výskyt hořlavých plynů a výparů chemických rozpouštědel (ředidel barev a laků),
zvířený prach, relativní vlhkost vzduchu vyšší než 80 % a mokro (stříkající voda, déšť, sníh).
Nepokládejte z tohoto důvodů na přístroj nebo vedle přístroje žádné nádoby s vodou nebo
s jinými kapalinami (například vázy s květinami, nápoje atd.).
• Zajistěte v okolí přístroje z důvodů jeho chlazení dostatečnou cirkulaci okolního vzduchu
a nezakrývejte jeho větrací otvory žádnými předměty (novinami, textiliemi atd.). Od ostatních
předmětů (stěn) dodržte minimální vzdálenost přístroje 10 cm ode všech jeho stran.
• Ovlivnění správné funkce střídače mohou způsobit také silná elektromagnetická nebo
magnetická pole (magnety reproduktorů, elektrické motory atd.),
• Přístroj smí být používán pouze v suchých a v uzavřených prostorách.
• Nebude-li možné zajistit bezpečné používání tohoto přístroje, musí být přístroj neprodleně
vyřazen z provozu a zajištěn proti náhodnému zapnutí.
• Bezpečný provoz přístroje nelze zajistit v těchto případech: Jestliže přístroj vykazuje viditelná
poškození, přestane-li přístroj fungovat, nebo jestliže došlo k poškození přístroje při přepravě
nebo při skladování za nevhodných podmínek.
Servis a opravy střídače
• Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy
nebo změny ve vnitřním zapojení přístroje! Servisní práce a opravy může provádět pouze
autorizovaný odborný personál. V případě nutnosti opravy tohoto přístroje se spojte se svým
prodejcem, který Vám zajistí opravu tohoto přístroje v autorizovaném servisu.
• Při výměně pojistek (4 ploché automobilové pojistky 20 A) lze použít pouze pojistky stejné
jmenovité hodnoty a stejného provedení. Tyto pojistky se nacházejí přímo u vstupu
stejnosměrného napětí na střídači. Nepřípustné je použití opravovaných pojistek nebo
přemostění pojistek (jejich kontaktů) drátem.
Připojení střídače k napájení a jeho použití (zapnutí a vypnutí střídače)
Připojení střídače k napájení (k autobaterii)
Dříve než připojíte tento střídač k napájení (k autobaterii), nesmíte do jeho síťové zásuvky zapojit
žádné elektrické spotřebiče.
Položte střídač na rovnou plochu. V okolí střídače zajistěte dostatečné větrání (dostatečnou
cirkulaci okolního vzduchu). Větrací otvory střídače nikdy nezakrývejte žádnými předměty
a nezapínejte střídač v blízkosti snadno vznětlivých nebo hořlavých materiálů.
Ponechte střídač vypnutý (přepněte červený spínač na jeho přední straně do dolní polohy „O“).
K propojení s autobaterií použijte ke střídači přiložené kabely (červený a černý), které připojíte ke
svorkám střídače správnou polaritou (plus „+“ znamená červený kabel a minus „–“ znamená
připojení černého kabelu). Červenou krokosvorku poté připojte k plus „+“ kontaktu autobaterie a
černou krokosvorku připojte k minus „–“ kontaktu autobaterie. Pokud připojíte tyto kabely
k autobaterii nesprávnou polaritou, dojde následkem zkratu k přepálení pojistek uvnitř střídače.
Upozornění:
Tento střídač (měnič napětí) odebírá naprázdno (bez připojeného nebo nezapnutého elektrického
spotřebiče) z autobaterie velmi nízký proud (nižší než 1,5 A). Pokud připojíte napájení střídače
přímo k plus (+) kontaktu a k minus (–) kontaktu autobaterie a střídač zapomenete vypnout
(nebudete-li dále používat žádný spotřebič nebo jestliže ke střídači připojený spotřebič pouze
vypnete), může dojít po určitém čase (po uplynutí několika dnů) k vybití autobaterie.
Z bezpečnostních důvodů opatřete takto provedené připojení raději zvláštním vypínačem.
Připojení elektrického spotřebiče ke střídači a zapnutí střídače
Zapojte do síťové zásuvky střídače na jeho přední straně zástrčku kabelu elektrického spotřebiče
a elektrický spotřebič ponechte vypnutý. Zapněte střídač (přepněte červený spínač na jeho přední
straně do horní polohy „I“). Na přední straně střídače, pokud bude vše v pořádku, se musí rozsvítit
zelená kontrolka „power“. Nyní můžete zapnout ke střídači připojený elektrický spotřebič.
Důležité upozornění: Přerušíte-li přívod napájení střídače (odpojíte-li krokosvorky od kontaktů
autobaterie), budete moci střídač opět zapnout po obnovení připojení jeho napájení po uplynutí
minimální doby 6 sekund. Totéž platí i pro vypnutí a opětovné zapnutí střídače. Dejte rovněž pozor
na to, že budete muset střídač v některých případech opět znovu zapnout po spuštění
(nastartování) motoru z důvodů poklesu napětí autobaterie.
Někdy se může stát, že po zapnutí střídače se na něm rozsvítí kromě zelené kontrolky „power“ na
krátkou dobu také červená kontrolka „protect“ (na dobu 1 až 3 sekundy). V tomto případě se
nejedná o žádnou závadu střídače. Po zapnutí střídače nebo k němu připojeného elektrického
spotřebiče se ze střídače ozve rovněž krátký akustický signál.
Odpojení elektrického spotřebiče od střídače a vypnutí střídače
Vypněte elektrický spotřebič a vytáhněte zástrčku jeho kabelu ze síťové zásuvky střídače. Vypněte
střídač. Odpojte krokosvorky napájecích kabelů od kontaktů autobaterie.
Page 3
5
Signalizace závad červenou kontrolkou „protect“
6
Ochrana proti podvybití autobaterie
Rozsvítí-li se na přední straně střídače červená kontrolka „protect“, pak to znamená, že je
autobaterie, kterou používáte k napájení střídače, již zcela vybitá (má nižší napětí než 22 V). Tato
signalizace slouží k ochraně autobaterie proti jejímu podvybití, které by mohlo způsobit její
poškození (případně i zničení). Poklesne-li napětí autobaterie pod hodnotu 22 V (21 V), dojde
z důvodu ochrany autobaterie proti jejímu podvybití k automatickému vypnutí střídače. Vypněte
v tomto případě elektrický spotřebič a odpojte napájení střídače (odpojte jej od sutobaterie).
Proveďte opětovné připojení krokosvorek ke kontaktům autobaterie až po opětovném nabití
autobaterie. Teprve poté budete moci střídač znovu zapnout.
Příklad: Z autobaterie 24 V, která má jmenovitou kapacitu 60 Ah, budete napájet elektrický
spotřebič, který má příkon 70 W, po dobu 2 hodin. Z toho plyne následující:
Odebraná kapacita z autobaterie = (70 W : 24 V) x 1 hodina = 2,92 A za hodinu (2,92 Ah)
Maximální doba použití autobaterie =
(jmenovitá kapacita autobaterie : odebraná kapacita z autobaterie) x účinnost střídače
Po dosazení výše uvedených hodnot do rovnice
(60 : 2,92) x 0,85 = 17,47 hodin
Po uplynutí 17,47 hodin dojde tedy v normálním případě k vybytí autobaterie. Poklesne-li napětí
autobaterie pod hodnotu 22 V, dojde k automatickému vypnutí střídače. Z bezpečnostních důvodů,
aby autobaterie zůstala dále provozuschopná, vydělte maximální dobu použití autobaterie třemi.
V tomto případě budete moci používat autobaterii po dobu 5,82 hodin (17,47 : 3 = 5,82).
Příliš vysoké napětí (přepětí) na vstupu střídače
Červená kontrolka „protect“ se na přední straně střídače rozsvítí také v případě, bude-li napětí
autobaterie vyšší než 30 V (31,2 V). Aby nedošlo k poškození střídače, vypněte v tomto případě
okamžitě střídač a znovu jej zapněte po zkontrolování vstupního napětí (napětí autobaterie).
Ochrana proti přetížení střídače
Připojíte-li ke střídači elektrický spotřebič, který bude mít dlouhodobě vyšší příkon než 1000 W (po
dobu delší než 0,3 sekundy), dojde k automatickému vypnutí střídače a na jeho přední straně se
rozsvítí červená kontrolka „protect“. V tomto případě nebudete moci tento elektrický spotřebič
napájet tímto střídačem.
Ostatní ochranné funkce střídače
Ochrana střídače proti jeho přehřátí
Změří-li senzory uvnitř střídače vyšší teplotu než 70 °C, dojde k automatickému vypnutí střídače
z důvodů jeho ochrany proti přehřátí a následnému poškození. Pokud se toto stane, odpojte
střídač od napájení (od autobaterie), nechte jej vychladnout (asi 15 minut) a poté střídač znovu
zapněte (připojte jej k autobaterii).
Ochrana střídače proti přepólování a zkratu (vysokému proudu na vstupu)
Pokud připojíte kabely k autobaterii nesprávnou polaritou, dojde následkem zkratu k přepálení
pojistky (nebo pojistek) uvnitř střídače. Tento případ nastane také v případě, začne-li napájecí
zdroj (autobaterie) dodávat do střídače příliš vysoký proud nebo v případě zkratu v připojeném
elektrickém spotřebiči (v síťové zásuvce střídače). Pokud dojde k přepálení této pojistky (těchto
pojistek), vyměňte tuto pojistku (tyto pojistky) za novou pojistku (nové pojistky) stejné proudové
hodnoty. Z bezpečnostních důvodů nechte provést výměnu pojistky kvalifikovanému elektrikáři. Po
výměně pojistky (pojistek) zkontrolujte nejprve funkci střídače bez zatížení. Dojde-li k opětovnému
přepálení pojistky (pojistek), je střídač vadný. V tomto případě jej nechte opravit v autorizovaném
servisu (spojte se svým prodejcem).
Technické údaje
Jmenovité vstupní napětí: 24 V DC
Autobaterie s minimální kapacitou 40 Ah.
Minimální – maximální vstupní napětí: 22 – 30 V DC
Maximální odebíraný proud z autobaterie: 49 A
Klidový odběr proudu: Nižší než 1,5 A
Vstup: Šroubové svorky (kabely s krokosvorkami)
Výstupní střídavé napětí:
230 V AC / 50 Hz (± 10 %)
Max. výstupní proud (jmenovitý): 4,35 A
Trvalý výstupní výkon: 1000 W
Maximální výstupní výkon: 2000 W (0,3 s)
Účinnost střídače: 85 %
Ochrana autobaterie před jejím podvybitím: 22 V (21+ V)
Poklesne-li napětí autobaterie na tuto hodnotu,
dojde k automatickému vypnutí střídače.
Varování před vybitím autobaterie: 22 V (červená kontrolka)
Ochrana střídače proti přepětí: 30 V (červená kontrolka)
Pojistky: 4 ploché automobilové pojistky 20 A
Rozměry střídače (D x Š x V): 335 x 152 x 72 mm
Hmotnost střídače: 3,1 kg
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/06/2014
Loading...
