EAGLE PPP 12 User Manual

Pub. 988-0147-731

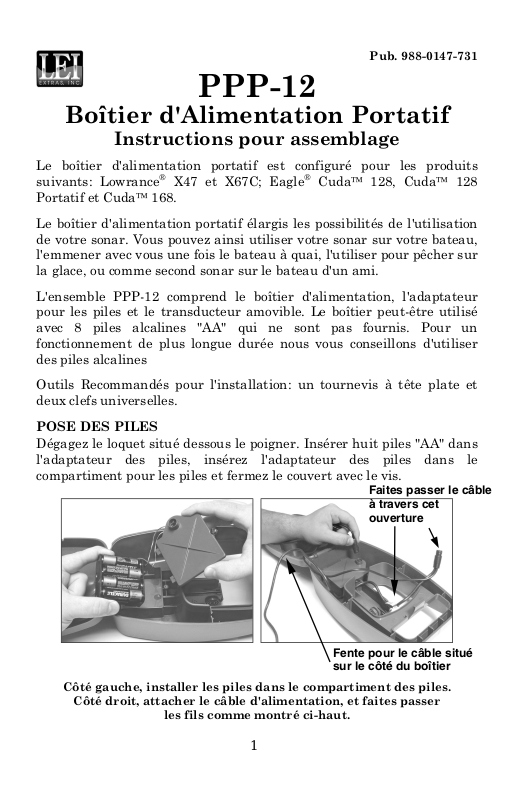

PPP-12

Boîtier d'Alimentation Portatif

Instructions pour assemblage

Le boîtier d'alimentation portatif est configuré pour les produits suivants: Lowrance X47 et X67C; Eagle Cuda 128, Cuda 128 Portatif et Cuda 168.

Le boîtier d'alimentation portatif élargis les possibilités de l'utilisation de votre sonar. Vous pouvez ainsi utiliser votre sonar sur votre bateau, l'emmener avec vous une fois le bateau à quai, l'utiliser pour pêcher sur la glace, ou comme second sonar sur le bateau d'un ami.

L'ensemble PPP-12 comprend le boîtier d'alimentation, l'adaptateur pour les piles et le transducteur amovible. Le boîtier peut-être utilisé avec 8 piles alcalines "AA" qui ne sont pas fournis. Pour un fonctionnement de plus longue durée nous vous conseillons d'utiliser des piles alcalines

Outils Recommandés pour l'installation: un tournevis à tête plate et deux clefs universelles.

POSE DES PILES

Dégagez le loquet situé dessous le poigner. Insérer huit piles "AA" dans l'adaptateur des piles, insérez l'adaptateur des piles dans le compartiment pour les piles et fermez le couvert avec le vis.

Faites passer le câble à travers cet ouverture

Fente pour le câble situé sur le côté du boîtier

Côté gauche, installer les piles dans le compartiment des piles. Côté droit, attacher le câble d'alimentation, et faites passer les fils comme montré ci-haut.

1

Branchez la prise pour l'alimentation dans la prise situé sur le couvert pour le compartiment des piles. Passez le connecteur pour l' appareil avec environ six pouces (15.2 cm) à travers l'ouverture situé dessous le support du sonar. Fermez le boîtier, assurez-vous d'utiliser la fente sur le côté pour éviter de coincer le câble. Maintenant vous êtes prêt à installer le sonar.

CAUTION:

En utilisant cet appareil dans un environnement d'eau de mer, nous recommandons que vous débranchez l'appareil quand il n'est pas en usage. Quand l'appareil n'est pas en usage, mais branché à votre source d'alimentation, l'électrolyse peut se produire dans la prise du câble d'alimentation. Ceci peut avoir comme conséquent la corrosion du corps de prise avec les contacts électriques dans le câble et la douille de puissance de l'unité.

INSTALLATION SUR SUPPORT

Un support pour enlever le sonar rapidement est construit directement sur le boîtier d'alimentation. Fixez l'appareil au support en commençant par brancher le câble d'alimentation. Tenez ensuite le boîtier du sondeur verticalement au-dessus du support, et glissez-le sur le support depuis le haut. (Le dos du sondeur devrait toucher la partie frontale du support lorsque vous faites descendre pour le positionner.) Alors que vous l'abaissez, le boîtier sera fixé lorsque vous entendrez un "clic" distinct.

Rochet

Côté gauche, installation sur le support, glissez le sondeur sur le support depuis le haut. Côté droit, pour ajuster l'angle de visibilité, pincez les rochets avec une main, puis inclinez l'appareil avec votre autre main.

Pour ajuster l'angle de visibilité, pincez les rochets avec une main, puis inclinez l'appareil avec votre autre main. Relâchez les rochets et

2

l'appareil gardera alors sa nouvelle position. Pour démonter l'appareil afin de l'entreposer, pressez les rochets et dégagez-le du support.

Allumez le sonar. S'il fonctionne, éteignez l'appareil et procédez à l'assemblage de la sonde portatif. S'il ne fonctionne pas, assurez-vous que les piles soient bien installées et en contact avec leur bornes respectives. Si l'appareil ne fonctionne toujours pas, vérifiez la tension des piles. La plupart des plaintes que nous recevons à propos de l'appareil portable résultent de l'utilisation de piles usées. Assurez-vous que les piles que vous achetez soient bien neuves. Laissez jamais les piles dans le compartiment pour un temps prolonger car ils puissent endommager les contactes de piles.

Par temps froid, l'efficacité des piles sèches diminue avec la température. Nous vous conseillons de conserver le sonar et ses piles dans un endroit chaud avant leur utilisation.

Si les piles se déchargent, vous pouvez parfois les rechargez en les plaçant dans une pièce chaude ou à l'intérieure d'une voiture. Le mieux est cependant de les remplacer par des piles qui ont été gardées au chaud.

AVISEMENT:

Ne réchauffer jamais les piles au-dessus d'une source brûlante, d'une flamme, ou au contact d'une source directe d'air chaud pour éviter tout risque d'incendie ou d'explosion.

ASSEMBLAGE DE LA SONDE PORTATIF

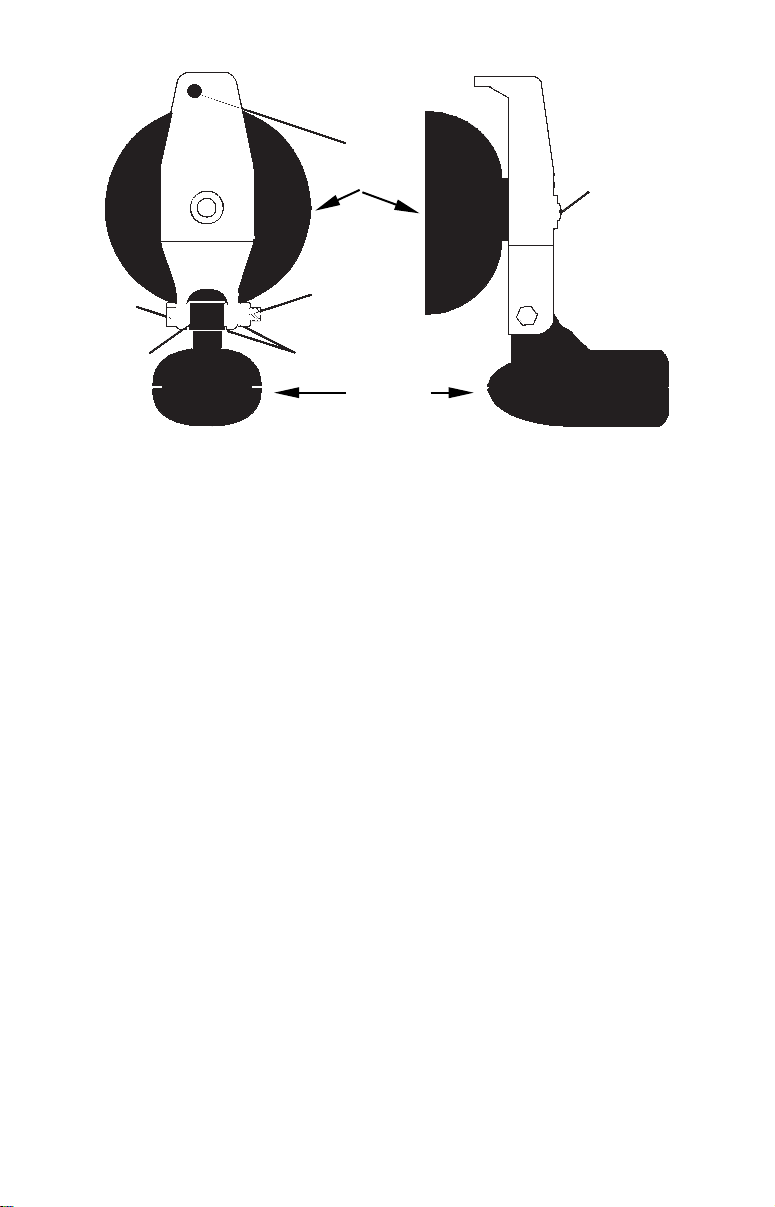

Suivez les illustrations suivants pour vous assister dans l'installation de la sonde et son support.

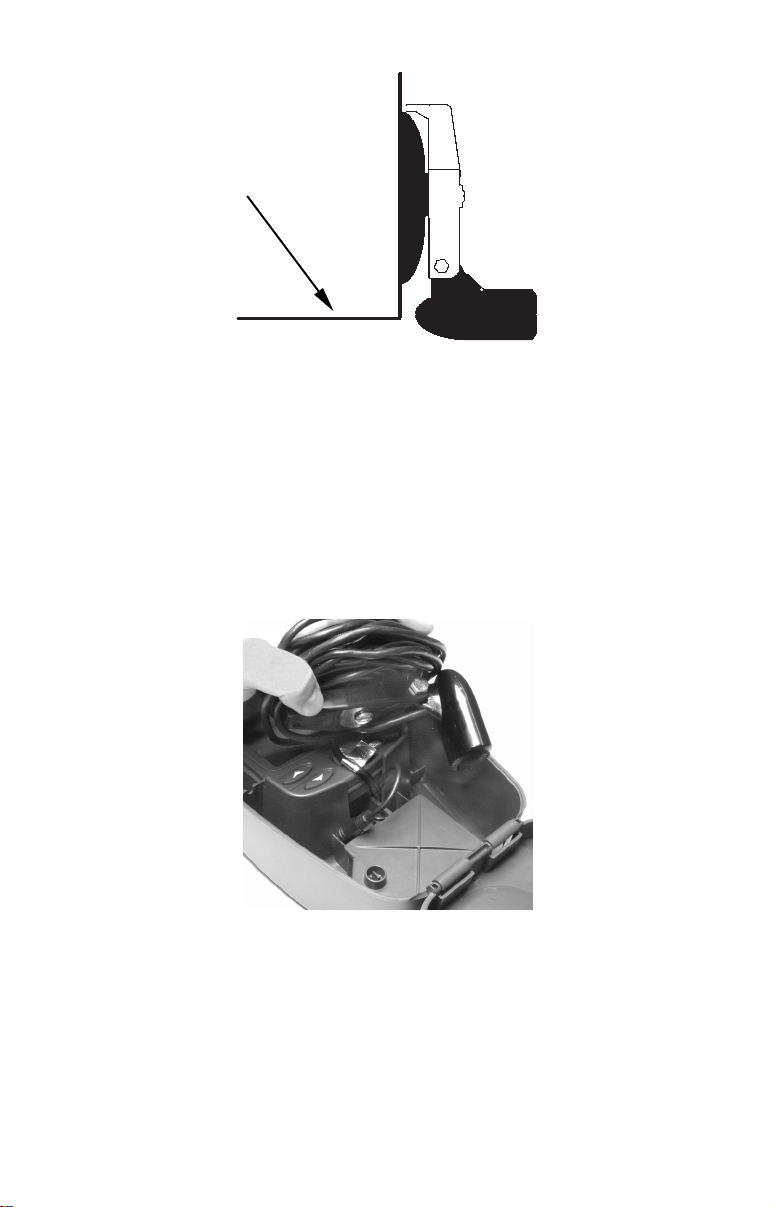

Assurez-vous qu'il ait dans le support une rondelle de chaque côté de la sonde. Glissez l'autre rondelle à l'extrémité du boulon et enfilez l'écrou.

Vissez la ventouse sur le support à l'aide de la vis et de la rondelle plate fournies. Passez la corde de nylon dans le trou situé au dessus du support. Lors de l'utilisation de la sonde, attachez la seconde extrémité de la corde de nylon au bateau. Ainsi vous ne perdrez pas la sonde s'il se détache du bateau

3
