Dyon Sigma 24 User Manual [de]

DYON SIGMA
Inhaltsverzeichnis
2.1 Standfuß Montage.................................................................................... 6
2.2 Standfuß Demontage ...............................................................................6
2.3 Wand Montage .........................................................................................7
3.1 Vorderansicht/ Seitenansicht....................................................................8
3.2 Anschlüsse auf der Rückseite...................................................................9
3.3 Funktionen der Fernbedienung...............................................................10

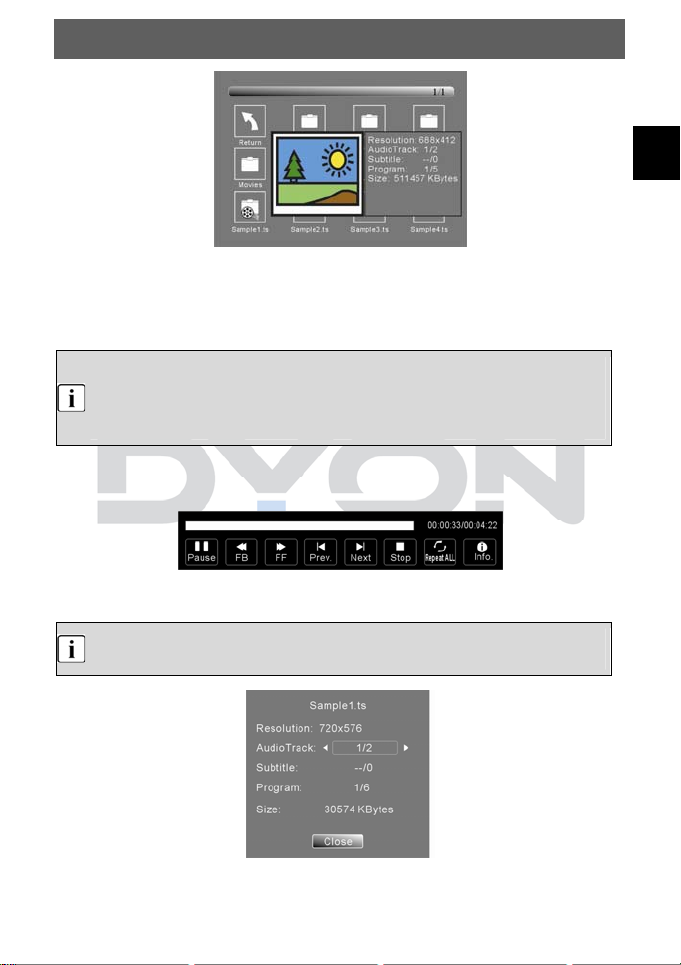

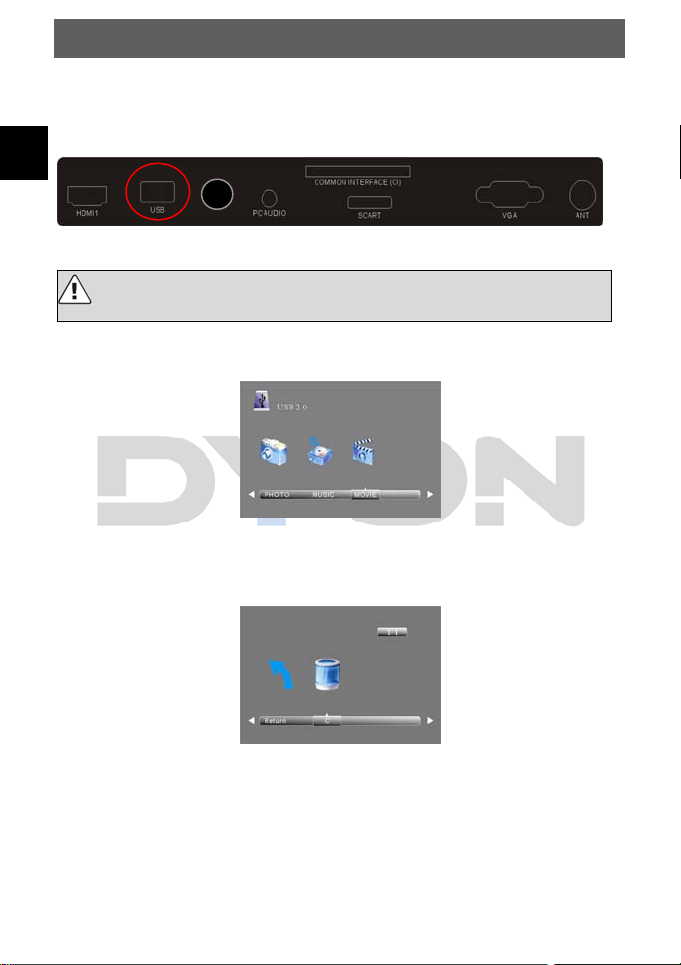

5.1 Anschluss eines USB Mediums zur Medienwiedergabe.........................14

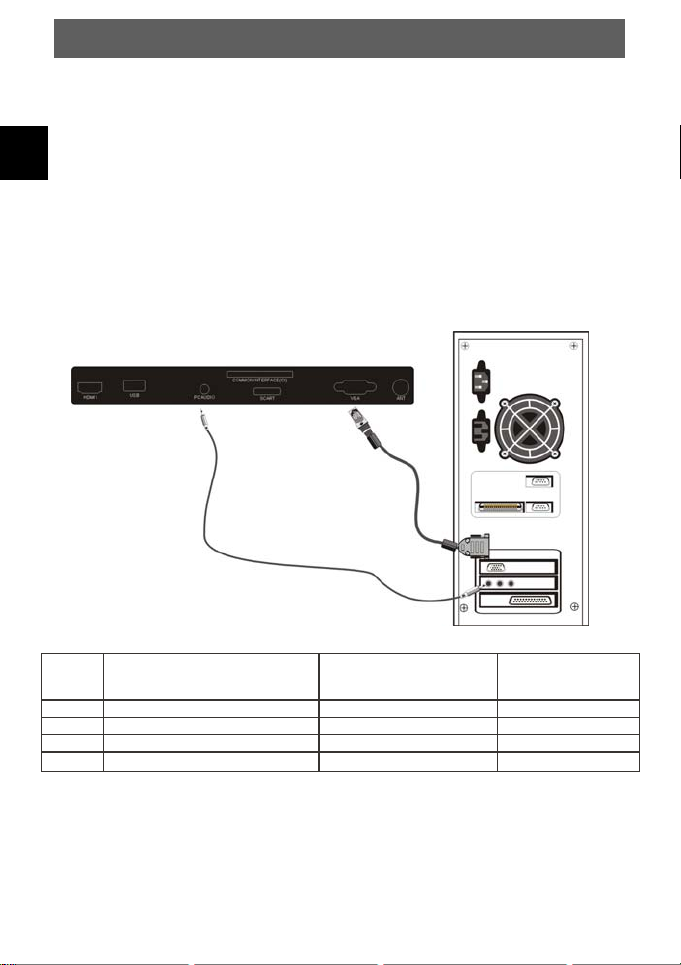

5.2 Anschluss an den PC .............................................................................16

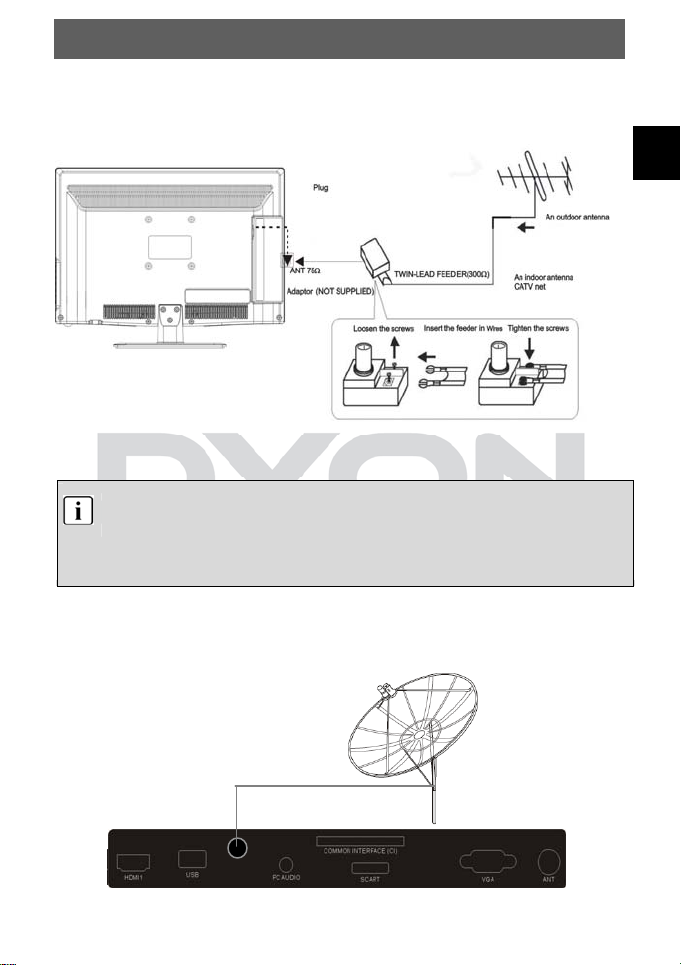

5.3 Antennenanschluss ................................................................................17
5.4 Anschluss eines Satelittenemfängers.....................................................17

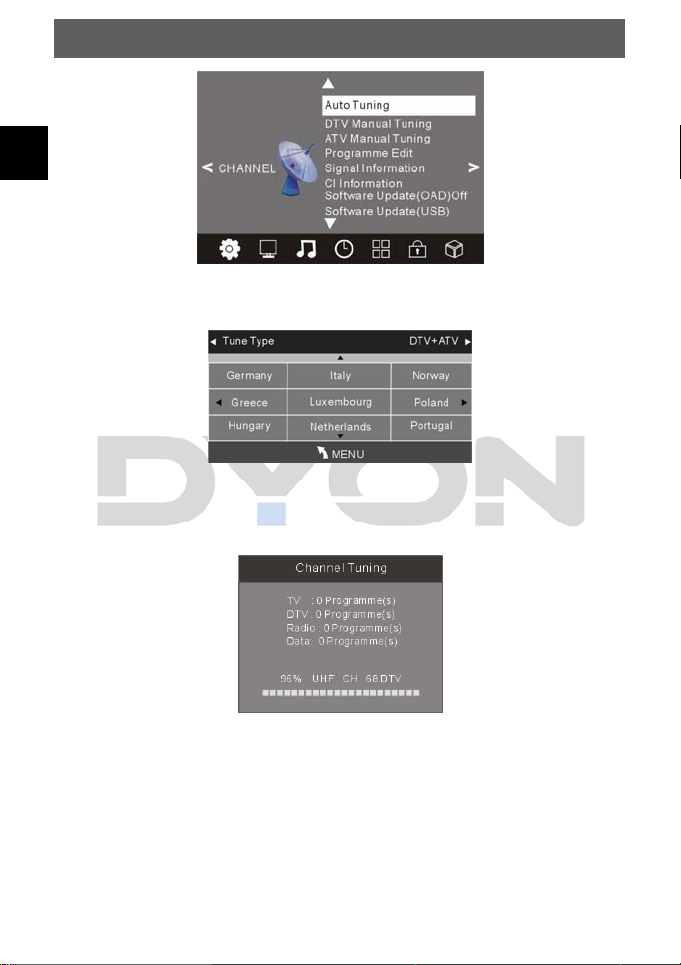

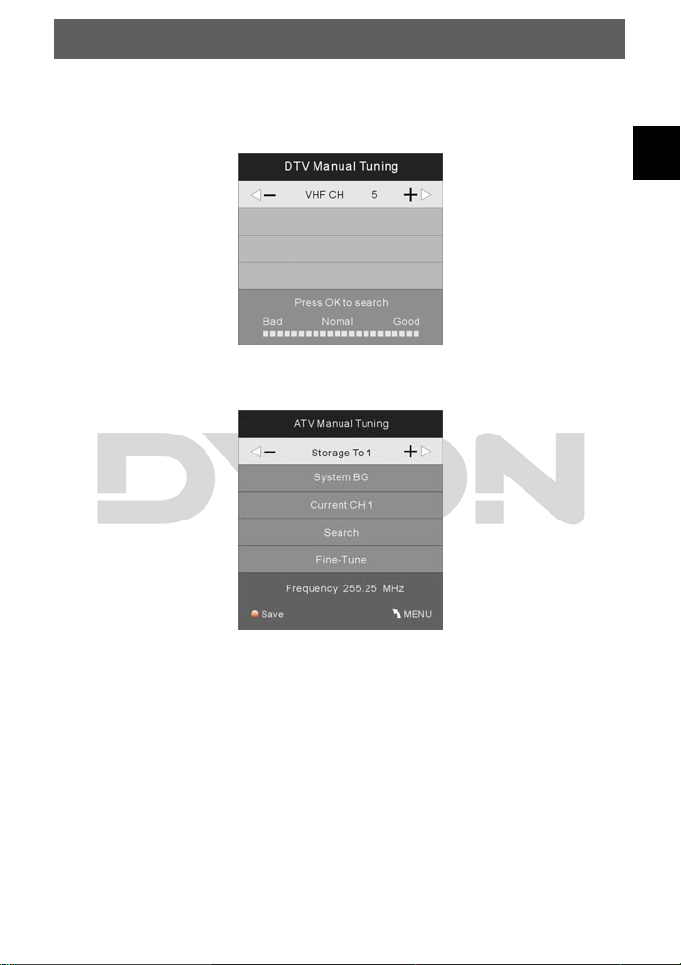

7.1 Installationsführer (DVB-T, ATV) ............................................................19
7.2 OSD-Einstellungen (Wichtigste Funktionen)...........................................19
7.2.1 SENDERMENÜ ...............................................................................19

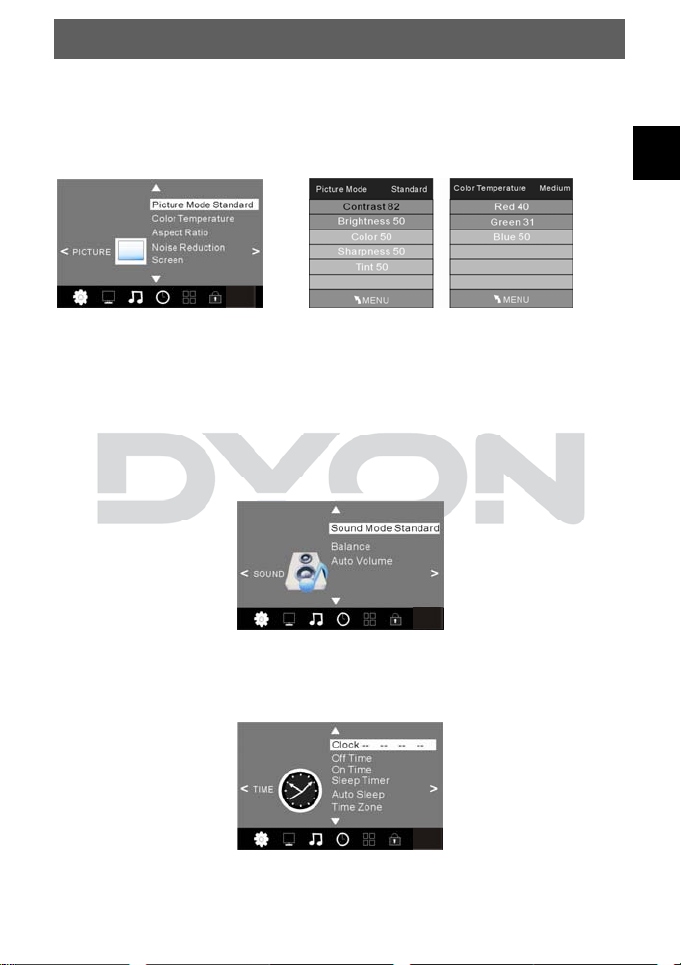

7.2.2 BILDMENÜ ......................................................................................23
7.2.3 TONMENÜ.......................................................................................23
7.2.4 MENÜ ZEIT......................................................................................23

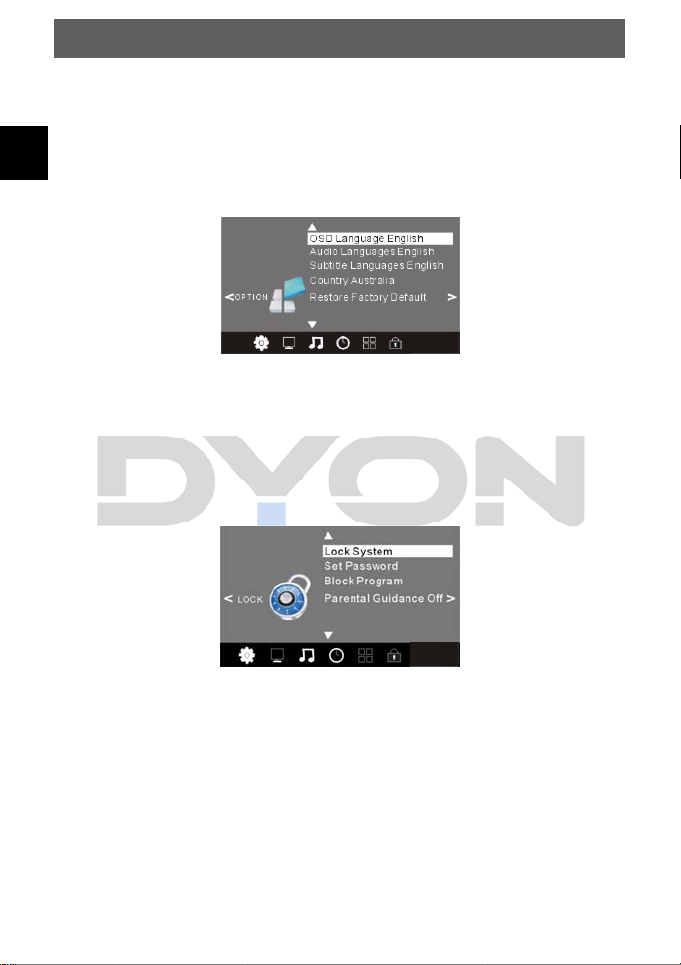

7.2.5 MENÜ OPTIONEN...........................................................................24
7.2.6 MENÜ SICHERHEIT........................................................................24

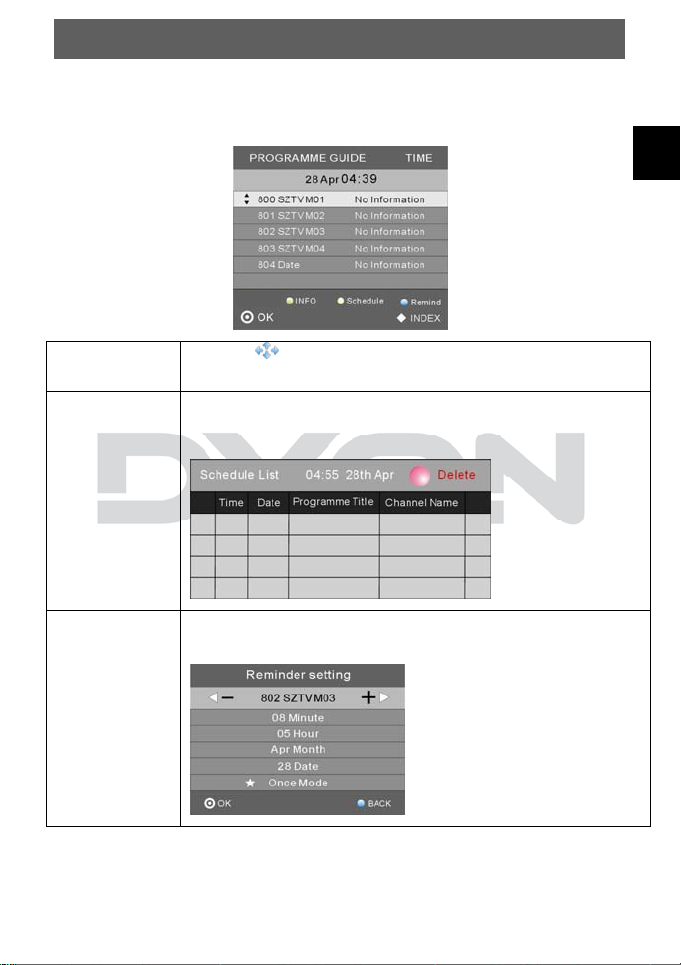

7.3 EPG Menü (Elektronischer Programmführer). ........................................25

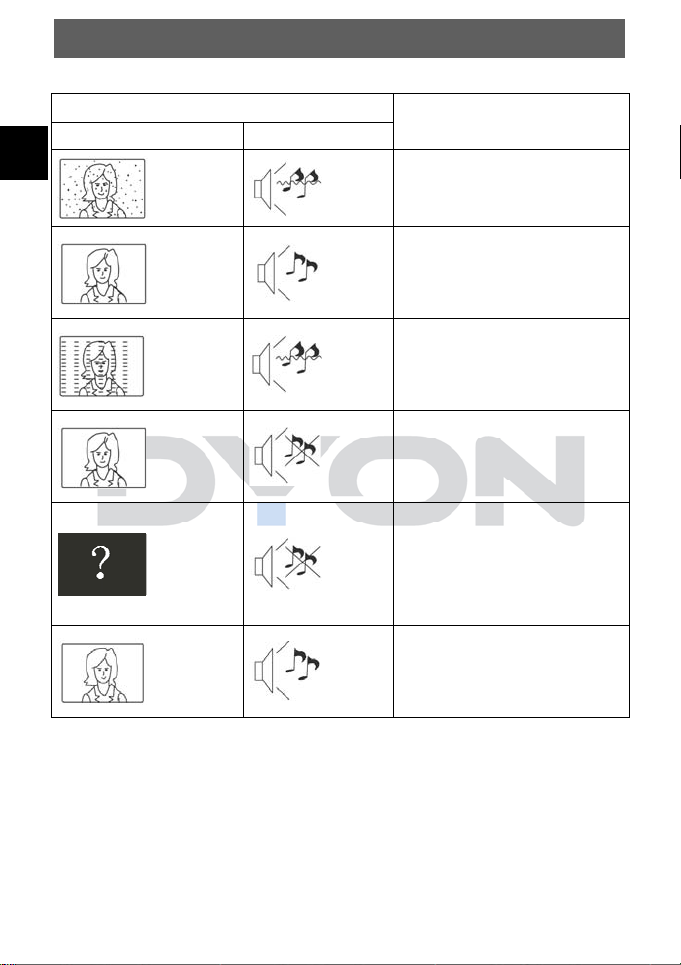

7.4 Fehlersuche............................................................................................26

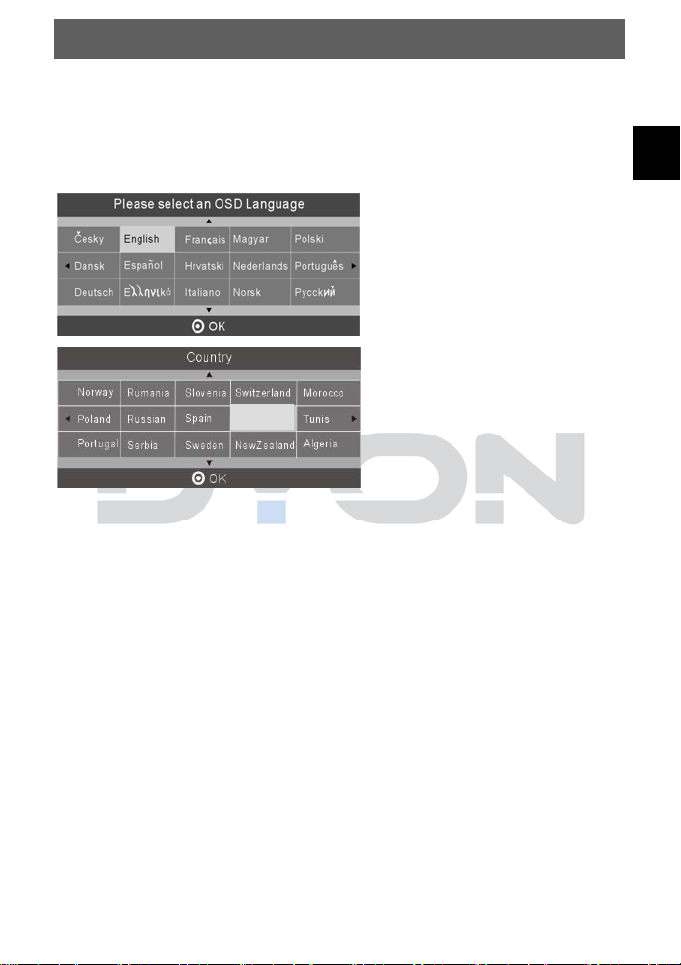

8.1 Erstinstallation ........................................................................................27
8.2 Satelliten Managment.............................................................................27
8.2.1 Satelliten Einstellungen....................................................................28
8.2.2 Transponder.....................................................................................28
8.2.3 Programm Suchlauf .........................................................................28
8.3 Programme bearbeiten...........................................................................29
8.4 Signalinformation....................................................................................29
8.5 CI Information.........................................................................................29
8.6 EPG (Electronic program guide).............................................................30
DE
1
DYON SIGMA
DE
2
DYON SIGMA
1 Wichtige Sicherheitshinweise
1) Lesen Sie diese Hinweise.
2) Beachten Sie diese Hinweise.
3) Beachten Sie alle Warnhinweise.
4) Befolgen Sie alle Hinweise.
5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser.
6) Reinigen Sie das Gerät nur mit einem weichen Tuch.
7) Blockieren Sie nicht die Lüftungsöffnungen und installieren Sie das Gerät nur entsprechend der Bedienungsanleitung.
8) Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern, Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9) Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.
10) Schützen Sie das Netzkabel, damit nicht darauf getreten oder es eingeklemmt wird. Achten Sie insbesondere auf den Stecker und den Bereich, in welchem das Netzkabel aus dem Gerät kommt.
11) Benutzen Sie ausschließlich von Hersteller empfohlene Zubehörteile.
12) Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung bitte den Netzstecker.
13) Wenden Sie sich mit Wartungsarbeiten nur an einen autorisierten Kundendienst. Wenden Sie sich an einen Kundendienst, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn beispielsweise Netzkabel oder -stecker beschädigt sind, Feuchtigkeit oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn das Gerät nicht richtig funktioniert oder heruntergefallen ist.
14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose muss während des Betriebs jederzeit frei zugänglich sein.
15) Blockieren Sie nicht die Lüftungsöffnungen mit Zeitungen, Tischtüchern, Gardinen usw.
16) Stellen Sie keine nackten Flammen (wie Kerzen) auf dem Gerät ab.
17) Entsorgen Sie Batterien stets umweltgerecht.
18) Das Gerät ist zur Benutzung in moderatem Klima ausgelegt.
WARNHINWEIS: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät bitte weder Regen noch Feuchtigkeit aus.
WARNHINWEIS: Setzen Sie die Batterien weder Hitze (direkte Sonneneinstrahlung) noch Feuer und dergleichen aus.
DE
Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.
Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.
Das Symbol zeigt an, dass dieses Gerät doppelt isoliert ist. Bitte benutzen Sie ausschließlich Original-Ersatzteile.
3
DE
Warnung
Achtung
4
DYON SIGMA
In diesem Gerät sind Hochspannungsteile eingebaut. Entfernen Sie nicht das Gehäuse auf der Rückseite. Überlassen Sie Reparaturen dem qualifizierten Servicepersonal.
Um Feuer oder elektrischen Spannungen vorzubeugen setzen Sie das Gerät nie Regen oder Feuchtigkeit aus.
Werfen Sie keine Gegenstände gegen das Gerät, ins Gehäuse oder in andere Öffnungen des Gerätes. Spritzen Sie keine Flüssigkeiten gegen das Gerät.
Verdecken Sie nicht die Ventilatoren an der Rückwand des Monitors. Ausreichende Belüftung ist erforderlich, um Beschädigungen der elektrischen Bestandteile zu verhindern
Klemmen Sie das Stromkabel nicht unter den Fernseher.
Stellen Sie sich nicht auf das Gerät und lehnen Sie sich nicht daran an und stoßen Sie das Gerät nicht. Sie sollten besonders bei Kinder darauf achten. Das Gerät kann stark beschädigt werden wenn es runter fällt.
Stellen Sie ihren Fernseher nicht auf unstabilen Untergrund. Das gerät kann stark beschädigt werden, wenn es runter fällt.
Wenn Sie das Gerät für längere Zeit nicht nutzen entfernen Sie den AC-Stecker von der Steckdose.
Soll der Fernseher in einen Schrank oder in eine ähnliche Einfassung platziert werden müssen die minimalen Abstände eingehalten werden. Hitzeansammlungen können die Lebenszeit des Produktes beschränken und gefährlich werden.
DYON SIGMA
Hinweise zum Umweltschutz
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie
bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.
Entsorgungshinweis
Bitte werfen Sie defekte und entladene Batterien nicht in den normalen Hausmüll. Bringen
Sie verbrauchte Batterien zu Ihrem Fachhändler oder zu einer entsprechenden
Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung. Entladen sind
Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder
nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“.
Support
URL: http://www.dyon.eu
Auf unserer Website finden Sie neueste Informationen über dieses Gerät, über andere Produkte unseres
Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben, lesen Sie die FAQ’s auf unserer Website oder wenden Sie sich an unseren Kundendienst support@dyon.eu.
Richtige Benutzung
Der Empfänger ist für den Empfang und zum Betrachten unverschlüsselter digitaler SD und HD-Satelliten-
, DVB-T und analoger Kabelfernsehsender (frei empfangbar) für den privaten Gebrauch bestimmt. Er ist
ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die
Beachtung aller in dieser Bedienungsanleitung enthaltenen Informationen, insbesondere der
Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu
Sachschäden oder sogar zu Personenschäden führen. Darüber hinaus führt dies unmittelbar zum Verlust
der Garantie. Der Hersteller übernimmt keine Haftung für Schäden durch unsachgemäßen Gebrauch.
DE
5
DYON SIGMA
2 Montage – Demontage
2.1 Standfuß Montage
DE
1. Stellen Sie den Dyon SIGMA auf dem im Packet enthaltenen Standfuß.
2. Fixieren Sie den Standfuss mit der beiligenden Halterungsschraube.
2.2 Standfuß Demontage
Lösen Sie die 3 Schrauben die die Halterung am Dyon Sigma befestigt. Danach
können Sie diesen einfach abnehmen.
6
2.3 Wand Montage
DYON SIGMA
Befestigen Sie Ihre Wandhalterung an den dafür vorgesehenen Gewinden auf
der Rückseite des Dyon Sigma. Vesa 100 Standart.
DE
7
DYON SIGMA
3 Bedienelemente und Anschlüsse
3.1 Vorderansicht/ Seitenansicht
DE
1: Fernbedienungssensor.
2: Statusanzeige:
Grün = Eingeschaltet Rot = STAND-BY.
1. SOURCE
Eingangsquelle wählen.
2. MENU
Anzeigen des Systemenüs.
3. CH+/CH-
Im TV-Modus können Sie CH+ oder CH­drücken um die Kanäle zu wechseln. Im Menü können Sie mit den Tasten CH+ oder CH­Menüpunkte auswählen. Im Standby Modus können Sie mit den Tasten den Fernseher anschalten.
4. VOL+/VOL-
Regeln der Lautstärke. Im Menü stellen Sie den Punkt ein, den Sie ausgewählt haben.
5. STANDBY
USB-Schnittstelle zur Medienwiedergabe .
8
3.2 Anschlüsse auf der Rückseite
DYON SIGMA
DE
1 2 3 4 5 6 7 8
1. AV Eingang
2. Audio Eingang Links
3. Audio Eingang Rechts
4. DC 12 V Anschluss
LNB In
1 2 3 4 5 6 7 8
1. HMDI 1
2. USB Schnittstelle
3. LNB In (DVBS2 Anschluss)
4. PC Audio IN
5-7. YpbPr Anschluss
8. HDMI 2
5. Common Interface (CI) Schnittstelle
6. Scart Anschluss
7. VGA Anschluss
8. Antennen Eingang (75 Ohm)
9
DYON SIGMA
3.3 Funktionen der Fernbedienung
DE
1
2
3
4
6
7
10
11
12
14
10
5
8
9
13
15 16 17
18 19
21
22
23
24
25
26
27
28
29
30
31
32
33
34 35
36 37 38 39 40 41
42
43
1. POWER: Um den Fernseh er auf Standby oder
anzuschalten.
2. ZIFFERNTASTEN: Direktwahl der gespeicherten Sender .
3. TV MENU: Öffnen des TV -Einstellungsmenüs.
4. PFEILTASTEN: Bewegen in den Menüs.
5. DVB-S2: Wechseln in den DVB- S Modus.
6. VOL+/-: Um die Lautstärke zu regeln.
7. PIC: Ändern der Bildeinst ellungen.
8. SLEEP: Zeiteinstell ung für den Schlafmodus.

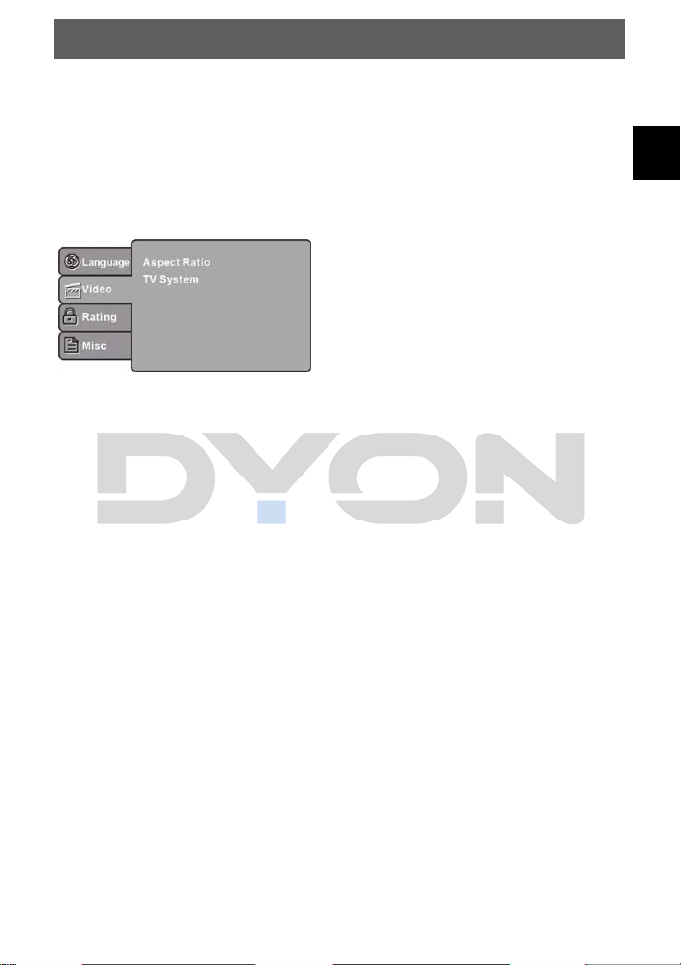

9. DVD Setup: Öffnet das DVD Setup im DVD Modus
10. EPG: Anzeigen von Programm informationen des
laufenden Programms und der nachfolgen den Sendungen.
11. FAV: Um die Favoritenprogrammliste anzuzeigen im TV
oder DTV-Modus.
12. DVD Menü: Zeigt das DVD Menü der DVD an.
13. TITEL: Zeigt Informationen an.
14. : Schneller Rücklauf für die USBDVD Dateiwiedergabe
15. Schneller Vorlauf für die USB/DVD Dateiwiedergabe
16. PLAY: Abspielen im USB/DVD Modus
17. PAUSE: Pause im USBDVD Mouds.
18.- 21. REVEAL HOLD SUBPAG:SIZE
22. MUTE: Stumm schalten.
23. TV/AUDIO: Tonspur ändern
DVD Modus: Medium auswerfen
24. RECALL: Um den zu vorher gesehenen Sender
anzuzeigen.
25. SOURCE: Um die Eingangsquelle aus zuwählen.
26. OK: Um eine Auswahl zu bestätigen.
27. EXIT: Um in das vorherige Menü zurück zu kehren oder
das Menü zu verlassen
28. SOUND: Um den Sound-Modus zu wechseln.
29. CH+/-: Um die Programme zu wechseln.
30. ASPECT: Um das Bildformat zu wechseln.
31. TEXT: Used Um den Teletext auf zurufen oder zu
verlassen.
32. TV/RADIO: Im DVB-Modus können Sie zwischen
digitalem Fernsehen und Radio wechseln. (Falls verfügbar).
33. INFO: Um Informationen des gerade gesehenen T V-
Programms anzuzeigen oder mehr Inf ormationen über das Programm in EPG Bildschirm im DTV-Modus.
34. ANGLE:
35. PBC:
36. : nächsten Datei im USB/DVD-Modus zu g ehen
37. : vorherigen Datei im USB/DVD Modus zu gehen
38. SUBTITLE: Um zwischen verschiedenen Untertite ln im DTV/DVBS-Modus zu wechseln.
39. STOP: Beenden der Wiedergabe im USB Modus
41./42. Öffnet die Programm Liste / Fr iert das Bild ein
40./43. INDEX MIX
FARBTASTEN (ROT/GRÜN/GELB/BLAU): Videotextfunktionen
DYON SIGMA
Einlegen der Batterie in die
Fernbedienung
DE
1. Nehmen Sie den Batteriedeckel ab.
2. Legen Sie zwei AAA 1.5V Batterien ein. Gehen Sie sicher, dass die Polung (+ oder -) richtig ist. Die Polung ist angegeben.
3. Legen Sie den Batteriedeckel wieder ein. Wechseln Sie die Batterien aus, wenn die folgenden Anzeichen da sind: Signal ist zögernd oder unregelmäßig. Es kann vorkommen, dass der Fernseher nicht mit der beigefügten Fernbedienung funktioniert.
Hinweis:
1) Alkaline Batterien werden empfohlen.
2) Entfernen Sie die Batterien wenn diese leer sind oder
wenn die Fernbedienung für längere Zeit nicht gebraucht wird.
11
DYON SIGMA
4 TELETEXT
DE
Teletext ist ein Rundfunk Informationssystem der einzelnen Sender in welchem man wie in einer Zeitung nachschlagen kann. Es bietet zudem noch Untertitel für Zuschauer mit schlechtem Hörvermögen oder die der gesprochen Sprache nicht mächtig sind an. (Kabelanschluss, Satelitenkanäle, etc.)
Drücken Sie: Sie bekommen folgendes angezeigt:
TEXT
Wählen Sie die Seite A
Direkter Aufruf der Artikel
INDEX
SUB PAGE
HOLD
REVEAL
LISTE
Mit dieser Taste können Sie den Teletext aufrufen oder schließen. Eine Aufstellung wird angezeigt mit den Eintragungen die aufrufbar sind. Jeder Eintrag hat eine 3-stellige Seitennummer. Wenn das Programm das Sie ausgewählt haben keinen Teletext unterstützt, Die Seite 100 wird angezeigt und das Bild ist weiß (verlassen Sie in diesem Fall den Teletext und wählen Sie ein anderes Programm aus).
Geben Sie die Nummer der Seite ein, die Sie sich ansehen möchten mit den Taste 0 bis 9 oder hoch/runter. Beispiel: Seite 120, geben Sie 120 ein. Die Nummer wird oben links angezeigt, die Seite mit der Zahl 120 wird angezeigt. Wiederholen Sie diesen Vorgang um eine andere Seite aufzurufen. Wenn das Zählwerk die angegebene Seite nicht aufruft sondern weiterzählt, wird diese Seite nicht unterstützt. Wählen Sie eine andere Nummer aus.
Die Farben der Tasten sind auch auf dem Bildschirm angezeigt. Die 4 farbigen Tasten um die Seiten anzuschließen oder zugehörige Seiten aufzurufen. Wenn die Seite nicht verfügbar ist blinken die Farben kurz auf.
Sie gelangen zurück zur Startseite (Normalerweise Seite 100). Manche Seiten enthalten Unterseiten die automatisch nacheinander
angezeigt warden. Mit dieser Taste können Sie die Reihenfolge anhalten oder die automatische Wiedergabe weiterführen. Die Eingabe wird oben links angezeigt.
Um das Bild anzuhalten.
Um verdeckte Informationen anzuzeigen oder auszublenden (Spiellösungen).
Sie können vier Seiten als Favoriten einstellen, die mit den vier Farbtasten direkt angewählt werden können. Während der Listen­Modus aktiviert ist, ist die Navigation TOP oder FLOF mit den farbigen Tasten nicht möglich. Die Nummern der Favoriten sollten von der Systemsoftware gespeichert und überholt warden für jeden einzelnen Sender.
12
DYON SIGMA
5 Systemanschlüsse
Schließen Sie das Netzkabel nicht an, bevor alle anderen Anschlüsse hergestellt sind.
DE
13
