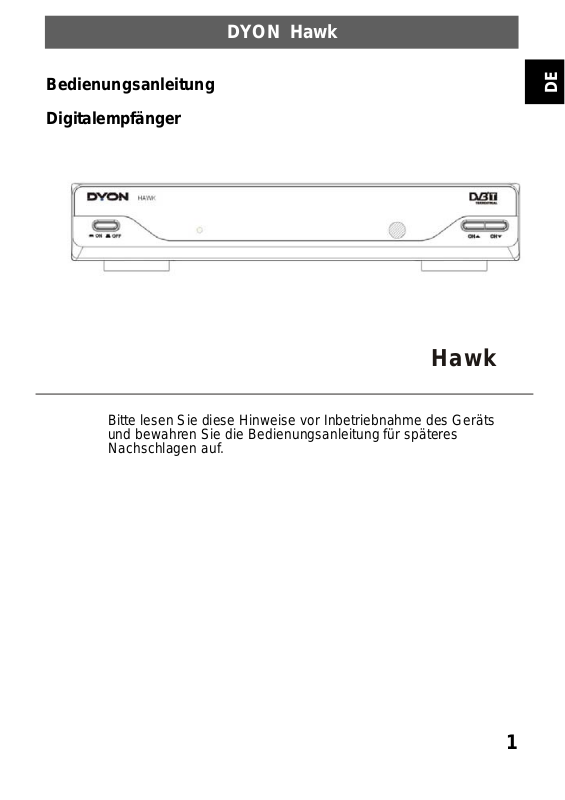

Page 1
DYON Hawk
Bedienungsanleitung
Digitalempfänger
Bitte lesen Sie diese Hinweise vor Inbetriebnahme des Geräts
und bewahren Sie die Bedienungsanleitung für späteres
Nachschlagen auf
DE
Hawk
.
1
Page 2
DE
DYON Hawk
2
Page 3
DYON Hawk
Inhaltsverzeichnis
1 Wichtige Sicherheitshinweise................................................................. 4
2 Tastenbelegung und Funktionen............................................................ 6
2.1 Fernbedienung .........................................................................................7
2.2 Anschlüsse...............................................................................................9
3 Die Menüführung.................................................................................. 10
3.1 Schnellinstallation...................................................................................10
3.1.1 Land und Sprache einstellen.....................................................10
3.1.2 Fernsehprogramme empfangen ...............................................10
4 Das Hauptmenü................................................................................... 12
4.1 SETUP...................................................................................................12
4.1.1 Installation...................................................................................12
4.1.2 TV Setup..................................................................................... 13
4.1.3 Passwort.....................................................................................14
4.1.4 Timer........................................................................................... 14
4.1.5 Default.........................................................................................14
4.2 TV/RADIO..............................................................................................14
4.2.1 Liste............................................................................................. 14
4.2.2 Programmführer.........................................................................16
4.3 SONSTIGES ..........................................................................................16
4.4 Normaler Betrieb....................................................................................17
5 Störungserkennung.............................................................................. 21

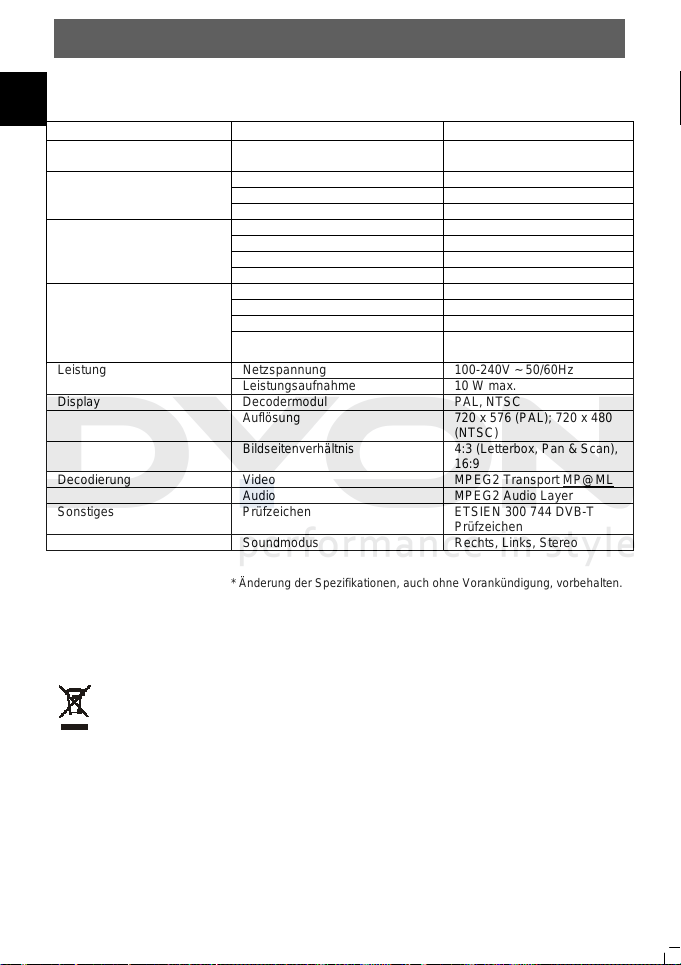

6 Spezifikationen..................................................................................... 22
7 Garantiebedingungen........................................................................... 23
DE
3
Page 4
DYON Hawk
DE
1 Wichtige Sicherheitshinweise
1) Lesen Sie diese Hinweise.
2) Beachten Sie diese Hinweise.
3) Beachten Sie alle Warnhinweise.
4) Befolgen Sie alle Hinweise.
5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser.
6) Reinigen Sie das Gerät nur mit einem weichen Tuch.
7) Blockieren Sie nicht die Lüftungsöffnungen und installieren Sie das Gerät nur entsprechend der
Bedienungsanleitung.
8) Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern,
Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9) Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.
10) Schützen Sie das Netzkabel, damit nicht darauf getreten oder es eingeklemmt wird. Achten Sie
insbesondere auf den Stecker und den Bereich, in welchem das Netzkabel aus dem Gerät kommt.
11) Benutzen Sie ausschließlich von Hersteller empfohlene Zubehörteile.
12) Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung bitte den Netzstecker.
13) Wenden Sie sich mit Wartungsarbeiten nur an einen autori si er ten Kund en di enst. Wenden Sie sich an
einen Kundendienst, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn beispielsweise
Netzkabel oder -stecker beschädigt sind, Feuchtigkeit oder Fremdkörper in das Gerät eingedrungen sind,
das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn das Gerät nicht richtig funktioniert oder
heruntergefallen ist.
14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose
muss während des Betriebs jederzeit frei zugänglich sein.
15) Blockieren Sie nicht die Lüftungsöffnungen mit Zeitungen, Tischtüchern, Gardinen usw.
16) Stellen Sie keine nackten Flammen (wie Kerzen) auf dem Gerät ab.
17) Entsorgen Sie Batterien stets umweltgerecht.
18) Das Gerät ist zur Benutzung in moderatem Klima ausgelegt.
WARNHINWEIS: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät bitte weder Regen
noch Feuchtigkeit aus.
WARNHINWEIS: Setzen Sie die Batterien weder Hitze (direkte Sonneneinstrahlung) noch Feuer und
dergleichen aus.
Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu
Stromschlag führen kann.
Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und
Wartungsanleitungen hin.
4
Page 5
Das Symbol zeigt an, dass dieses Gerät doppelt isoliert ist. Bitte benutzen Sie ausschließlich
Original-Ersatzteile.
Entsorgungshinweis
Bitte werfen Sie defekte und entladene Batterien nicht in den normale n H ausmül l. Br i ng en Sie
verbrauchte Batterien zu Ihrem Fachhändler oder zu einer entsprechenden Sammelstelle. Damit
ermöglichen Sie eine umweltgerechte Entsorgung. Entladen sind Batter i en i n der Reg el dann,
wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach länger er Gebr auchsdauer
der Batterien „nicht mehr einwandfrei funktioniert“.
Support
URL: http://www.dyon.de
Auf unseren Website finden Sie neueste Informationen über dieses Gerät, üb er ander e Produkte unseres
Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben, lesen Sie die
FAQ’s auf unserer Website oder wenden Sie sich an unseren Kundendienst support@dyon.de.
Hinweis zu DVB-T
Ob und wie viele Sender empfangen werden können hängt vom Einsatzort des Gerätes und der
Verfügbarkeit von DVB-T Sendern in dieser Region ab.
DVB-T Radio Sender sind nur in sehr wenigen Regionen verfügbar.
Bitte beachten Sie, dass bei der Verwendung von DVB-T bei jedem größeren Ortswechsel ein
neuer Sendersuchlauf durchgeführt werden sollte. Ausgestrahlte Sender und deren
Sendefrequenz variieren von Region zu Region.
DYON Hawk
DE
5
Page 6
DYON Hawk
DE
2 Tastenbelegung und Funktionen
1. Frontblende
1. EIN/AUS: Ein- und Ausschalten des Geräts (Stand-by).
2. Stand-by-Anzeige: Statusanzeige des Digitalempfängers, leuchtet die grüne LED, so ist der
Digitalempfänger eingeschaltet, leuchtet die rote LED, so befindet er sich im Stand-by-Modus.
3. SENSOR FERNBEDIENUNG: Empfangssensor für die Fernbedienung.
4. KANALWAHL: Kanalwahl ohne Fernbedienung aufwärts/abwärts.
2. Geräterückseite
1. RF IN: Antennenanschluss.
2. RF LOOP THROUGH: Durchschleifung des Antennensignals zum Fernseher oder einem anderen
Videosystem.
3. COAXIAL: Koaxialanschluss für Ihr Surround Sound System.
4. VCR SCART: Anschluss für DVD-Player oder anderes Videosystem.
5. TV SCART: Anschluss für Fernseher.
6. NETZKABEL: Anschluss an der Steckdose.
6
Page 7
DYON Hawk
2.1 Fernbedienung
Tastenbelegung:
1. DTV/VCR: Umschalten zwischen VCR SCART Eingang und DT V Ausga ng.
2. INFO: Anzeige von Informationen zum aktuellen Kanal oder vo n
Zusatzinformationen zu Programm en im Wieder gabem odus.
3. PAUSE: Wiedergabe unterbrechen und fortsetzen.
4. EPG: Anzeige von Programminform ationen des Progr am m führers.
5. EXIT: Rückkehr in das vorherige Menü.
6. OK: Menüauswahl bestätigen.
7. VOL+: Navigation im Menü oder Lautstärke erhöhen (im Wiedergabemodus).
8. FAVORITE: Favoritenkanäle aufrufen.
9. GAME: Auswahl des Spiels: Gomoku.
10. RECALL: Zuletzt eingestellten Kanal auf rufen.
11. SUBTITLE: Untertitel aufrufen/umschalten.
12. TEXT: Videotext aufrufen, sofern verfügbar.
13. STANDBY: Gerät ein- und ausschalten (Stand-by).
14. MUTE: Stummschaltung und Stummschaltung aufheben.
15. MENU: Hauptmenü aufrufen.
16. CH+: Navigation im Menü oder Kanalwahl aufwärts (im Wiedergabemodus).
17. VOL-: Navigation im Menü oder Lautstärke verringern (im Wiedergabemodus).
18. CH-: Navigation im Menü oder Kanalwahl abwärts (im Wiedergabemodus).
19. ZIFFERNTASTEN: Kanalnummer eingeben oder Ziffern im Menü eingeben.
20. AUDIO: Tonspur auswählen oder Soundmodus als LR (Stereo), LL (Links), RR (Rechts) einstellen.
21. TV/RADIO: Umschalten zwischen Fernseh- und Radiokanälen.
22. FARBTASTEN (ROT/GRÜN/GELB/BLAU): Funktionen aufrufen im VIDEOTEXT oder anderen Menüs (ROT -> Sleeptimer,
GRÜN -> Kanalliste, GELB -> Zusammenfassung)
Bitte beachten Sie: SUBTITLE / TEXT / AUDIO sind möglicherweise nicht für alle Kanäle gültig.
DE
7
Page 8
DYON Hawk
DE
Batterien einsetzen
Öffnen Sie das Batteriefach und setzen Sie 2 x AAA-Batterien ein.
Bitte beachten Sie die Zeichnung zur Polarität im Batteriefach.
1. Batteriefach öffnen. 2. Batterien einsetzen. 3. Batteriefach wieder schließen.
Benutzung der Fernbedienung
Richten Sie die Fernbedienung auf die Frontblende des Digitalempfängers aus. Die Fernbedienung hat
eine Reichweite von bis zu 7 Metern in einem Winkel von 60º.
Befinden sich Hindernisse zwischen Fernbedienung und Digitalempfänger, so funktioniert sie nicht.
Starkes Licht oder Sonneneinstrahlung verkürzen die Reichweite der Fernbedienung.
8
Page 9
r
DYON Hawk

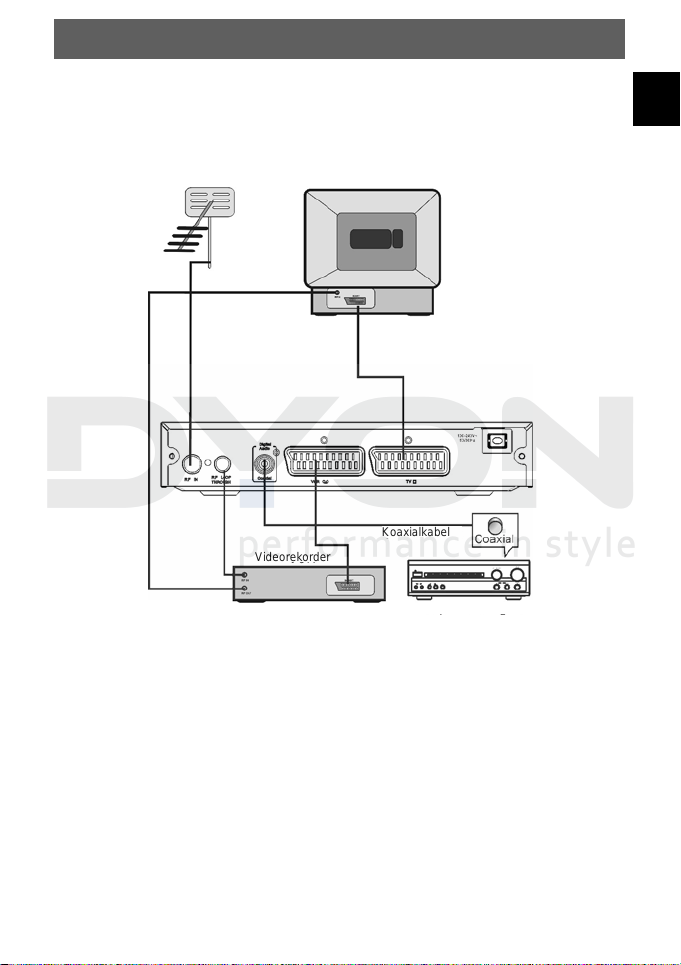

2.2 Anschlüsse
Vorsicht: Vergewissern Sie sich, dass Ihre Netzspannung den Angaben auf dem Typenschild entspricht.
Zur Vermeidung von Stromschlag öffnen Sie das Gerätegehäuse bitte nicht.
Fernsehantenne TV
Koaxialkabel
Digitalempfänge
Bitte beachten Sie: Beim Anschluss des Digitalempfängers an andere Geräte, wie Fernseher,
Videorekorder oder Verstärker, beachten Sie bitte auch die Bedi enu ng sanl eitung dieses Geräts. Ziehen
Sie vor dem Anschluss die Netzstecker aller Geräte.
DE
9
Page 10
DYON Hawk
DE
3 Die Menüführung
3.1 Schnellinstallation
3.1.1 Land und Sprache einstellen
Wählen Sie Land und Sprache in Setup – Installation.
(1) Mit <Menu> rufen Sie das Hauptmenü auf.
(2) Mit <Links/Rechts> wählen Sie die Option SETUP.
(3) Mit <Aufwärts/Abwärts> wählen Sie die Option Installation.
(4) Mit <OK> rufen Sie Seite Installation auf.
(5) Mit <Aufwärts/Abwärts> wählen Sie die Option Land.
(6) Mit <Links/Rechts> stellen sie das Land ein.
(7) Mit <Aufwärts/abwärts> wählen Sie die Option OSD-Sprache.
(8) Mit <Links/Rechts> stellen Sie die Sprache ein.
Sind im Digitalempfänger keine Kanäle gespeichert, so beginnt das Gerät beim Einschalten mit Schritt (5).

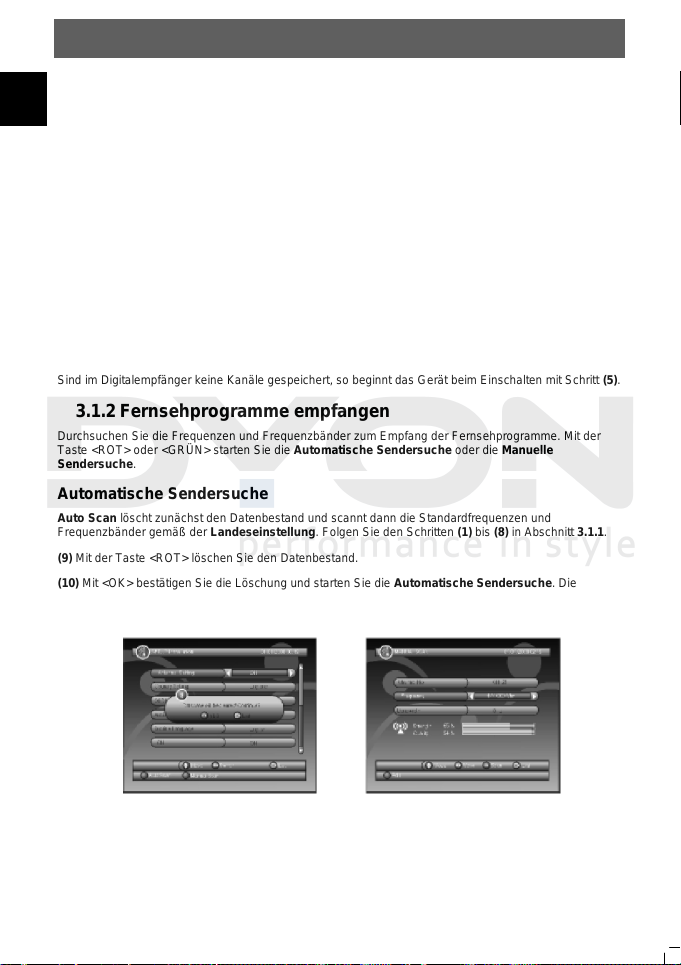

3.1.2 Fernsehprogramme empfangen
Durchsuchen Sie die Frequenzen und Frequenzbänder zum Empfang der Fernsehprogramme. Mit der
Taste <ROT> oder <GRÜN> starten Sie die Automatische Sendersuche oder die Manuelle
Sendersuche.
Automatische Sendersuche
Auto Scan löscht zunächst den Datenbestand und scannt dann die Standardfrequenzen und
Frequenzbänder gemäß der Landeseinstellung. Folgen Sie den Schritten (1) bis (8) in Abschnitt 3.1.1.
(9) Mit der Taste <ROT> löschen Sie den Datenbestand.
(10) Mit <OK> bestätigen Sie die Löschung und starten Sie die Automatische Sendersuche. Die
Automatische Sendersuche dauert einen Moment und kann jederzeit mit <Exit> unterbrochen werden.
Siehe Abbildung 1. Sie können die Schnellinstallation zu einem späteren Zeitpunkt fortsetzen.
Abbildung 1: Dialogfenster zum. Abbildung 2: Manuelle Sendersuche.
Löschen des Datenbestandes
10
Page 11
DYON Hawk
Manuelle Sendersuche
Die manuelle Sendersuche fügt die Suchergebnisse dem Datenbestand hinzu, ohne zu löschen. Zur
manuellen Kanalsuche müssen Ihnen Frequenz und Bandbreite bekannt sein. Bei mehrfacher
Durchsuchung der gleichen Frequenz und des Frequenzbandes werden die zuvor aufgefundenen
Kanäle überschrieben. Folgen Sie den Schritten (1) bis (8) in Abschnitt 3.1.1.
(9) Mit der Taste <GRÜN> rufen Sie die Seite Manuelle Sendersuche auf.
(10) Mit <Aufwärts/Abwärts> wählen Sie die Option Frequenz.
(11) Mit den Zifferntasten <0~9> geben Sie die Frequenz ein.
(12) Mit <Aufwärts/Abwärts> wählen Sie die Option Bandbreite.
(13) Mit <Links/Rechts> stellen Sie die Bandbreite ein.
(14) Mit <OK/Exit> starten oder verlassen Sie die Sendersuche.
Siehe Abbildung 2.
DE
11
Page 12
DYON Hawk
DE
4 Das Hauptmenü
Nach Beendigung der Kanalsuche und der Speicherung im Datenbestand können Sie digitales
terrestrisches Fernsehen oder Radioprogramme empfangen. Nachstehend geben wir Ihnen einige
typische Bedienungshinweise.
Im Hauptmenü stellen Sie die Funktionen ein.
(1) Mit <Menu> rufen Sie das Hauptmenü auf.
(2) Mit <Info> zeigen Sie die Version Ihres Digitalempfängers an.
4.1 SETUP
Systemeinstellungen für den Digitalempfänger.

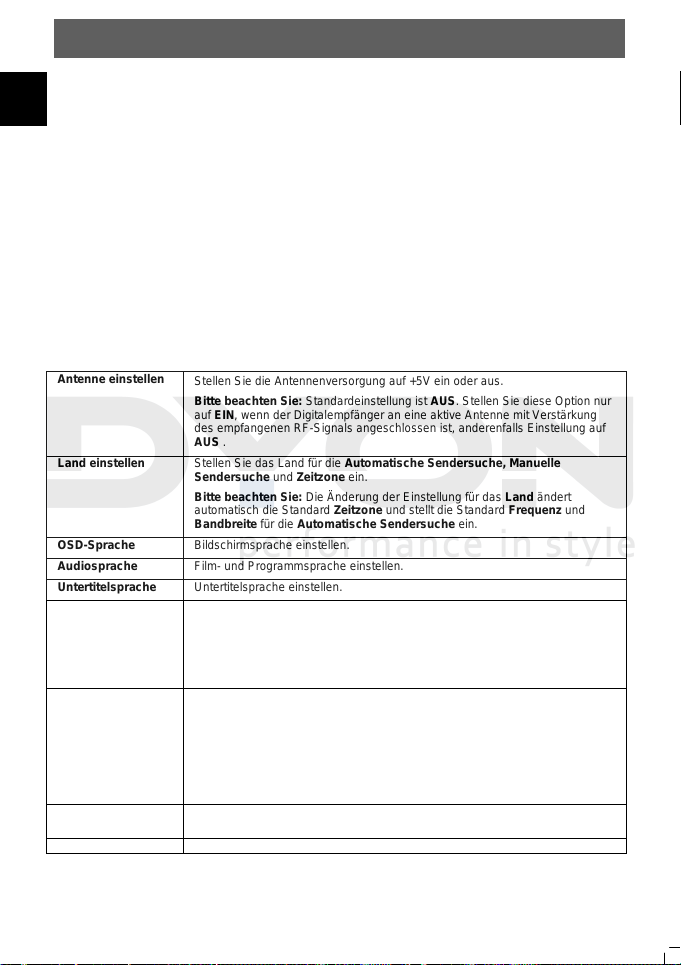

4.1.1 Installation
Empfangs- und Wiedergabeeinstellungen für den Dig i tal e mp fäng er .
Antenne einstellen
Land einstellen
OSD-Sprache Bildschirmsprache einstellen.
Audiosprache Film- und Programmsprache einstellen.
Untertitelsprache Untertitelsprache einstellen.
LCN
Auto Zeitzone /
Zeitzone
Automatische
Sendersuche
Manuelle Mit der Taste <GRÜN> starten Sie die Manuelle Sendersuche. Siehe
Stellen Sie die Antennenversorgung auf +5V ein oder aus.
Bitte beachten Sie: Standardeinstellung ist AUS. Stellen Sie diese Option nur
auf EIN, wenn der Digitalempfänger an eine aktive Antenne mit Verstärkung
des empfangenen RF-Signals angeschlossen ist, anderenfalls Einstellung auf
AUS .
Stellen Sie das Land für die Automatische Sendersuche, Manuelle
Sendersuche und Zeitzone ein.
Bitte beachten Sie: Die Änderung der Einstellung für das Land ändert
automatisch die Standard Zeitzone und stellt die Standard Frequenz und
Bandbreite für die Automatische Sendersuche ein.
Aktivieren oder deaktivieren Sie die logische Kanalnummer (EIN/AUS).
Bitte beachten Sie: LCN ist eine Nummer, welche einen logischen Kanal
eindeutig identifiziert. Diese Funktion ist in einigen europäischen Ländern,
besonders in England und Frankreich, beliebt.
Aktivieren oder deaktivieren Sie die automatische Aktualisierung der
Abweichung von der Zeitzone.
Kennen Sie Ihre GMT (Greenwich Mean Time) Verschiebung der Zeitzone, so
stellen Sie Auto Zeitzone auf AUS und wählen Sie die entsprechende
Zeitzone selbst, anderenfalls wählen Sie als Einstellung EIN und lassen Sie
das System die Zeitzone automatisch über den Sender aktualisieren.
Bitte beachten Sie: Einige Länder haben mehr als eine Zeitzone.
Mit der Taste <ROT> starten Sie die Automatische Sendersuche. Siehe
Einzelheiten im Abschnitt 3.1.2.
12
Page 13
Sendersuche Einzelheiten im Abschnitt 3.1.2.
DYON Hawk

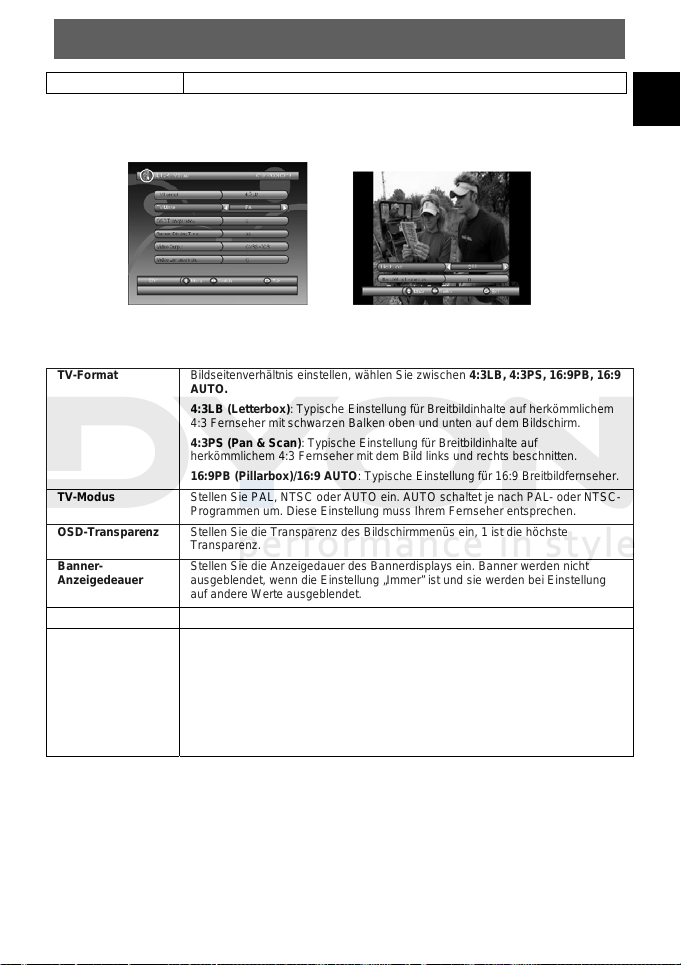

4.1.2 TV Setup
Displaymodus für den Fernseher einstellen. Siehe Abbildung 3.
Abbildung 3: TV Setup Abbildung 4: Bildverbesserung
TV-Format
TV-Modus Stellen Sie PAL, NTSC oder AUTO ein. AUTO schaltet je nach PAL- oder NTSC-
OSD-Transparenz Stellen Sie die Transparenz des Bildschirmmenüs ein, 1 ist die höchste
Banner-
Anzeigedeauer
Videoausgang Stellen Sie den Videoausgangsmodus auf TV ein.
Videoverbesserung Stellen Sie die Videoverbesserung ein. Siehe Abbildung 4.
Bildseitenverhältnis einstellen, wählen Sie zwischen 4:3LB, 4:3PS, 16:9PB, 16:9
AUTO.
4:3LB (Letterbox): Typische Einstellung für Breitbil dinhalte auf herkömmlichem
4:3 Fernseher mit schwarzen Balken oben und unten auf dem Bildschirm.
4:3PS (Pan & Scan): Typische Einstellung für Breitbildinhalte auf
herkömmlichem 4:3 Fernseher mit dem Bild links und rechts beschnitten.
16:9PB (Pillarbox)/16:9 AUTO: Typische Einstellung für 16:9 Breitbildfernseher.
Programmen um. Diese Einstellung muss Ihrem Fernseher entsprechen.
Transparenz.
Stellen Sie die Anzeigedauer des Bannerdisplays ein. Banner werden nicht
ausgeblendet, wenn die Einstellung „Immer” ist und sie werden bei Einstellung
auf andere Werte ausgeblendet.
(1) Mit <Aufwärts/Abwärts> wählen Sie die Option Videoverbesserung.
(2) Mit <Links/Rechts> stellen Sie die Videoverbesserung ein.
(3) Mit <Aufwärts/Abwärts> wählen Sie die Option H autton oder Schwarz/Weiß-
Erweiterung.
(4) Mit <Links/Rechts> stellen Sie den Hautton und die Schwarz/Weiß-
Erweiterung ein.
13
DE
Page 14
DYON Hawk
DE
4.1.3 Passwort
Stellen Sie das Passwort für die Menüsperre, Kanalsperre oder Kindersicherung ein. Hier kann das
Passwort auch geändert werden. Das werksseitige Passwort lautet 6666.
Menüsperre Menü mit Passwort sperren.
Kanalsperre Kanal sperren, welcher mit der Aktivierung der Kanalsperre eingestellt ist. Siehe
Kindersicherung Programm mit Passwort sperren und Bewertung.
Password ändern Wählen Sie diese Option zur Änderung des Passwortes mit <Links/Rechts> und
Einzelheiten im Abschnitt 4.2.1.
Die Informationen zur Kindersicherung sind Bestandteil des Programms. Mit der
Kindersicherung aktiviert müssen Sie zunächst das korrekte Passwort zum
Aufrufen des Programms eingeben.
geben Sie dann das alte Passwort mit den Zifferntasten <0~9> ein. Danach geben
Sie das neue Passwort ein und wiederholen Sie es zur Bestätigung. Bei korrekter
Eingabe wird Passwort geändert angezeigt, anderenfalls wird Passwort Fehler
angezeigt.

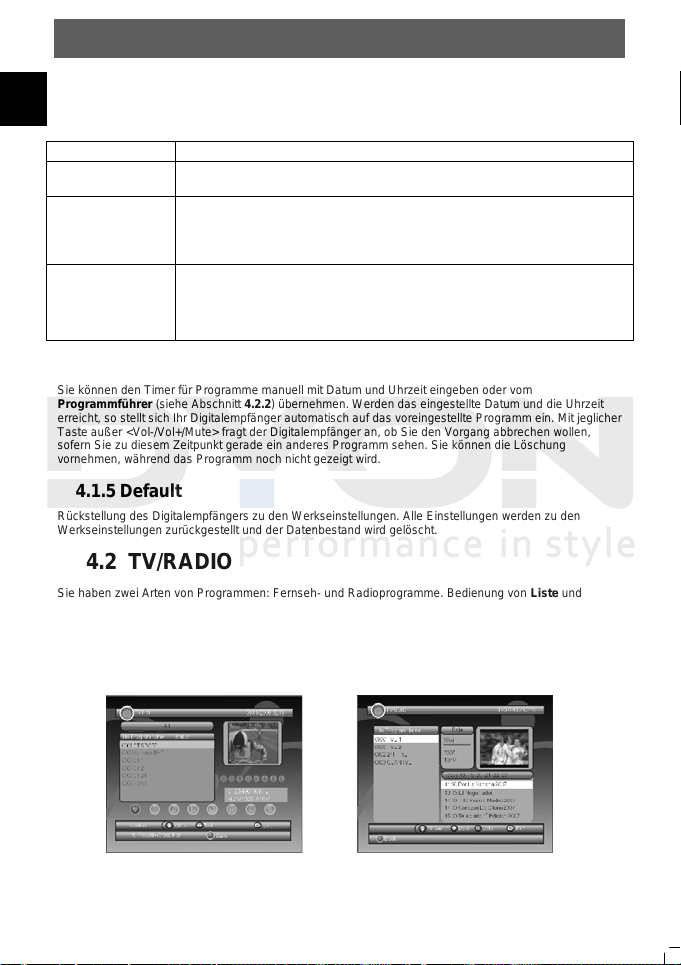

4.1.4 Timer
Sie können den Timer für Programme manuell mit Datum und Uhrzeit eingeben oder vom
Programmführer (siehe Abschnitt 4.2.2) übernehmen. Werden das eingestellte Datum und die Uhrzeit
erreicht, so stellt sich Ihr Digitalempfänger automatisch auf das voreingestellte Programm ein. Mit jeglicher
Taste außer <Vol-/Vol+/Mute> fragt der Digitalempfänger an, ob Sie den Vorgang abbrechen wollen,
sofern Sie zu diesem Zeitpunkt gerade ein anderes Programm sehen. Sie können die Löschung
vornehmen, während das Programm noch nicht gezeigt wird.
4.1.5 Default
Rückstellung des Digitalempfängers zu den Werkseinstellungen. Alle Einstellungen werden zu den
Werkseinstellungen zurückgestellt und der Datenbestand wird gelöscht.
4.2 TV/RADIO
Sie haben zwei Arten von Programmen: Fernseh- und Radioprogramme. Bedienung von Liste und
Programmführer sind für Fernseh- und Radioprogramme nahezu gleich. Wir erklären die Funktionen hier
für die Fernsehprogramme.
4.2.1 Liste
Einige Funktionen können Sie in der Liste aufrufen. Siehe Abbildung 5.
14
Page 15
Abbildung 5: TV-Liste Abbildung 6. Programmführer – Ereignis
Favoriten
Schnelle Kanalwahl aufwärts/abwärts der Favoritenprogramme mit dem Favoritenfilter. Sie haben 8
Favoritengruppen zur Auswahl: Nachrichten, Sport, Film, Musik, Shopping, Reisen, Boy and Girl. Mit den
Zifferntasten <1~8> stellen Sie Ihre Favoritengruppe ein oder löschen Sie diese, sofern die Option
Favoriten gewählt ist.
Sperre
Sperre erfragt Ihr Passwort, bevor Sie dieses Programm sehen können, wenn SETUP -> Passwort ->
Kanalsperre aktiviert ist. Sehen Sie Einzelheiten im Abschnitt 4.1.3. Mit <OK> aktivieren/deaktivieren Sie
den Sperrstatus, wenn die Option Sperre gewählt ist.

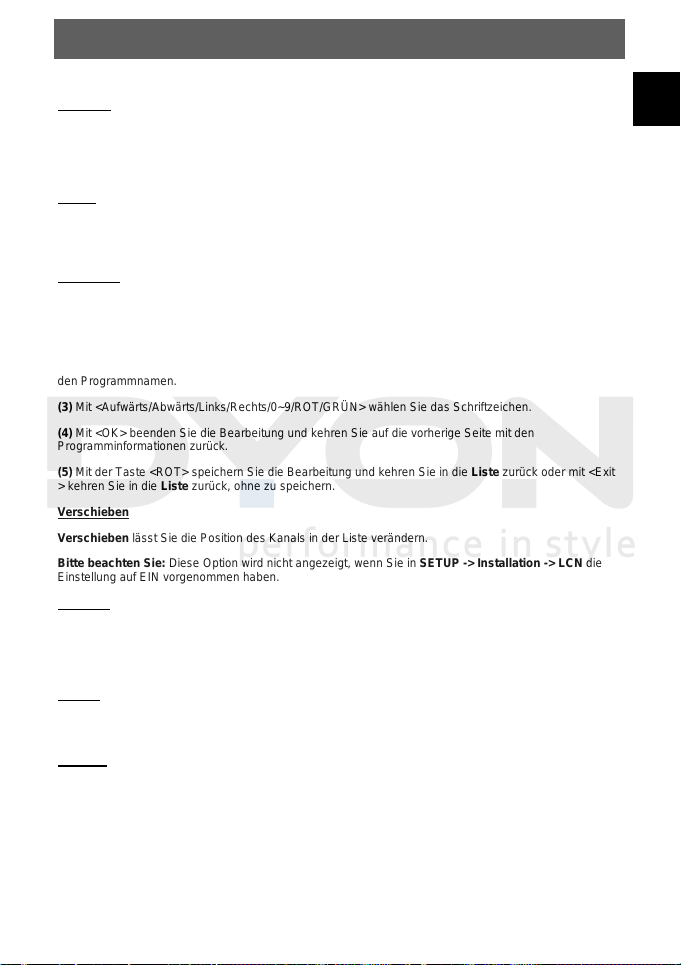

Bearbeiten
Sie können den Programmnamen bis zu einer Länge von 20 Schriftzeichen bearbeiten.
(1) Mit <Links/Rechts > wählen Sie die Option Bearbeiten und mit <Aufwärts/Abwärts> wählen Sie das
Programm.
(2) Mit <OK> zeigen Sie die Programminformationen an und mit erneutem Tastendruck bearbeiten Sie
den Programmnamen.
(3) Mit <Aufwärts/Abwärts/Links/Rechts/0~9/ROT/GRÜN> wählen Sie das Schriftzeichen.
(4) Mit <OK> beenden Sie die Bearbeitung und kehren Sie auf die vorherige Seite mit den
Programminformationen zurück.
(5) Mit der Taste <ROT> speichern Sie die Bearbeitung und kehren Sie in die Liste zurück oder mit <Exit
> kehren Sie in die Liste zurück, ohne zu speichern.
Verschieben
Verschieben lässt Sie die Position des Kanals in der Liste verändern.
Bitte beachten Sie: Diese Option wird nicht angezeigt, wenn Sie in SETUP -> Installation -> LCN die
Einstellung auf EIN vorgenommen haben.
Sortieren
Sortieren lässt Sie die Kanäle alphabetisch A <-> Z oder nach Bezahlfernsehen <-> Frei sortieren.
Bitte beachten Sie: Diese Option wird nicht angezeigt, wenn Sie in SETUP -> Installation -> LCN die
Einstellung auf EIN vorgenommen haben.
Sprung
Sprung überspringt das Programm bei der Kanalwahl mit CH+/-. Mit <OK> aktivieren/deaktivieren Sie den
Sprungstatus, wenn die Option Sprung gewählt ist.
Löschen
Löschen löscht die Programme im Datenbestand unwiderruflich. Zur Neueinstellung müssen Sie wieder
die Sendersuche einstellen.
Mit <OK/GRÜN> stellen Sie „einen Kanal löschen” oder „alle Kanäle löschen” ein, wenn die Option
Löschen gewählt ist.
DYON Hawk
15
DE
Page 16
DYON Hawk
Suche
DE
Sie können den Programmnamen mit einem kurzen Suchwort suchen.
(1) Mit <Links/Rechts> wählen Sie die Option Suche.
(2) Mit <OK> rufen Sie die Suchseite auf.
(3) Mit <Aufwärts/Abwärts/Links/Rechts/OK/0~9/ROT/GRÜN> geben Sie das Suchwort ein.
(4) Mit <OK> starten Sie die Suche und kehren Sie in die Liste zurück. Das entsprechende Programm
wird aufgerufen.
(5) Mit der Taste <GRÜN/GELB> gehen Sie zum nächsten oder vorherigen entsprechenden Programm.

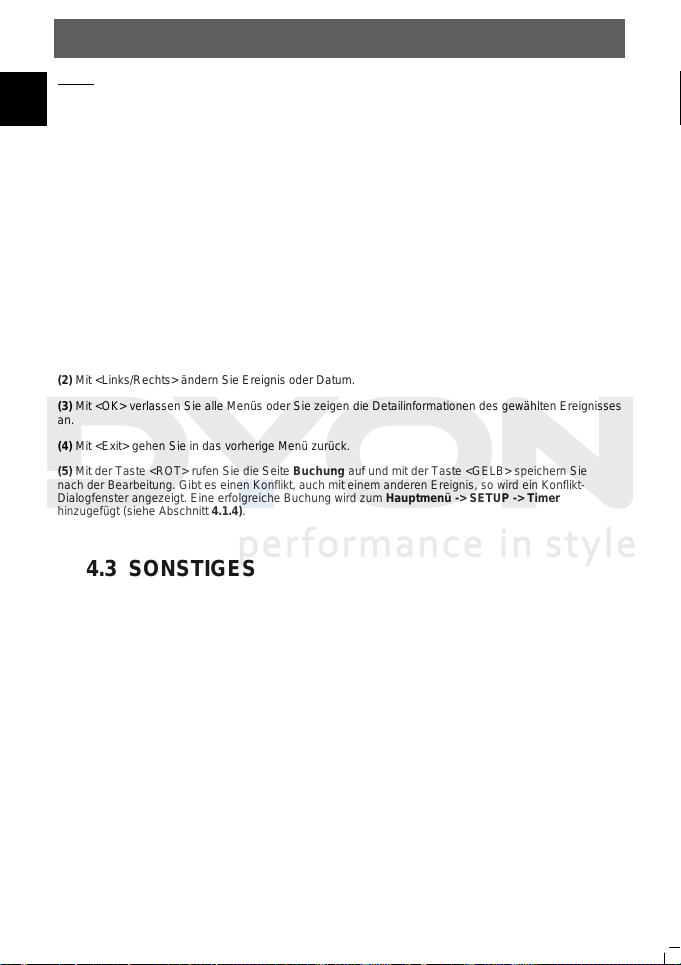

4.2.2 Programmführer
Programmführer entspricht EPG (Electronic Program Guide).
Siehe Abbildung 6.
(1) Mit <Aufwärts/Abwärts> wählen Sie die Option Programmführer oder EPG Ereignis.
(2) Mit <Links/Rechts> ändern Sie Ereignis oder Datum.
(3) Mit <OK> verlassen Sie alle Menüs oder Sie zeigen die Detailinformationen des gewählten Ereignisses
an.
(4) Mit <Exit> gehen Sie in das vorherige Menü zurück.
(5) Mit der Taste <ROT> rufen Sie die Seite Buchung auf und mit der Taste <GELB> speichern Sie
nach der Bearbeitung. Gibt es einen Konflikt, auch mit einem ander e n Erei g ni s, so wir d ein Kon flik t-
Dialogfenster angezeigt. Eine erfolgreiche Buchung wird zum Hauptmenü -> SETUP -> Timer
hinzugefügt (siehe Abschnitt 4.1.4).
4.3 SONSTIGES
Hier haben Sie drei Optionen: Gomoku, Kalender, Rechner.
Gomoku
Mit <Aufwärts/Abwärts/Links/Rechts> stellen Sie Spielmodus und Schwierigkeitsstufe ein.
Mit <OK> spielen Sie Gomoku.
Mit <Aufwärts/Abwärts/Links/Rechts> wählen Sie die Position.
Mit <OK> setzen Sie einen Spielstein.
Kalender zeigt Jahr, Monat und Tagesdatum an.
Rechner kann wie ein Taschenrechner benutzt werden.
16
Page 17
DYON Hawk
4.4 Normaler Betrieb
Normaler Betrieb bedeutet, dass Sie mit dem Digitalempfänger fernsehen oder Radio hören.
Siehe Abbildung 7.

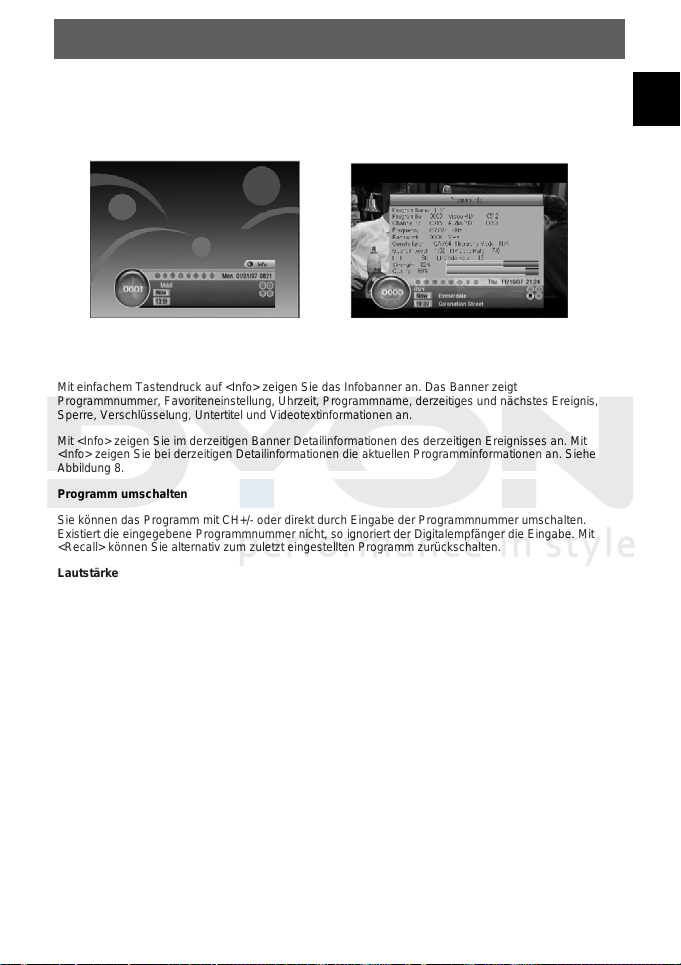

Abbildung 7: Normalwiedergabe – Radio Abbildung 8: Programminformationen
Informationen
Mit einfachem Tastendruck auf <Info> zeigen Sie das Infobanner an. Das Banner zeigt
Programmnummer, Favoriteneinstellung, Uhrzeit, Programmname, derzeitiges und nächstes Ereignis,
Sperre, Verschlüsselung, Untertitel und Videotextinformationen an.
Mit <Info> zeigen Sie im derzeitigen Banner Detailinformationen des derzeitigen Ereignisses an. Mit
<Info> zeigen Sie bei derzeitigen Detailinformationen die aktue llen Programminformationen an. Siehe
Abbildung 8.
Programm umschalten
Sie können das Programm mit CH+/- oder direkt durch Eingabe der Programmnummer umschalten.
Existiert die eingegebene Programmnummer nicht, so ignoriert der Digitalempfänger die Eingabe. Mit
<Recall> können Sie alternativ zum zuletzt eingestellten Programm zurückschalten.
Lautstärke
Mit <Vol -/Vol+> regeln Sie die Lautstärke.
Mit <Mute> schalten Sie den Ton stumm.
Mit dem Lautstärkeregler heben Sie die Stummschaltung wieder auf.
Programmliste
Mit <OK> zeigen Sie die Programmliste mit Nummer, Name und Sperr-/Verschlüsselungs-/Sprungstatus
an.
Mit <Aufwärts/Abwärts/Links/Rechts> schalten Sie zwischen den Programmen um.
Mit <OK/Exit> kehren Sie zum Normalwiedergabemodus zurück.
DE
17
Page 18
DYON Hawk
DE

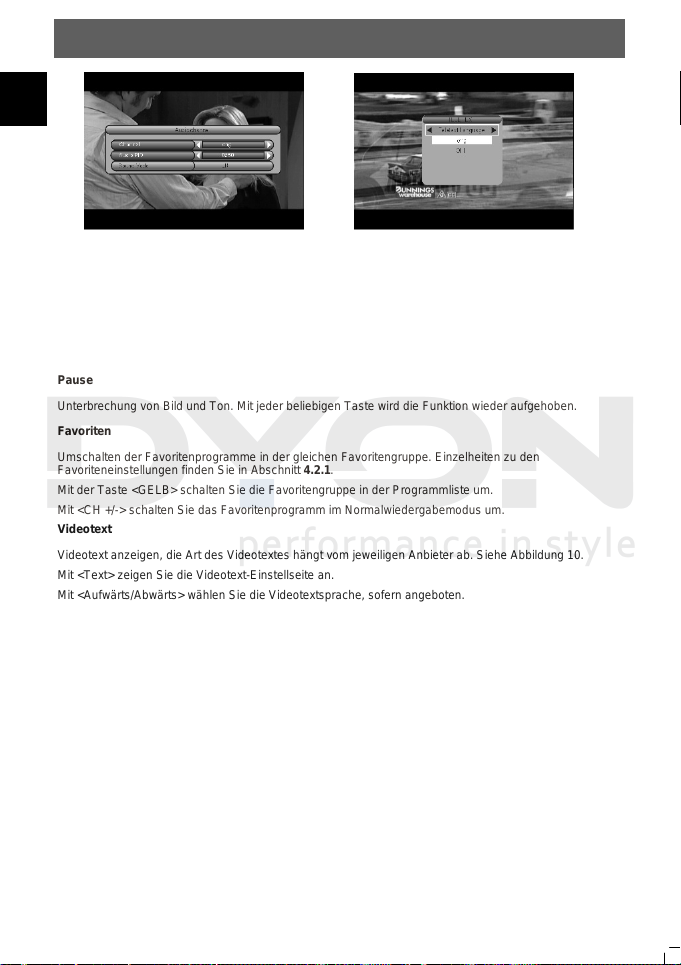

Abbildung 9: Audiokanal Abbildung 10: Videotext-Einstellseite
Audio
Stellen Sie den Tonkanal und den Tonmodus auf LR (Stereo), LL (Links) oder RR (Rechts) ein. Bei
Einstellung der Audiosprache unter SETUP -> Installation -> Audiosprache wird die Standardsprache
des Audiokanals durch die Einstellung gewählt. Siehe Abbildung 9. Mit <Audio> zeigen Sie die
Audiokanalseite an. Mit <Aufwärts/Abwärts> wählen Sie die Option Kanal/Audio PID oder Soundmodus.
Mit <Links/Rechts> stellen Sie den Wert ein.
Pause
Unterbrechung von Bild und Ton. Mit jeder beliebigen Taste wird die Funktion wieder aufgehoben.
Favoriten
Umschalten der Favoritenprogramme in der gleichen Favoritengruppe. Einzelheiten zu den
Favoriteneinstellungen finden Sie in Abschnitt 4.2.1.
Mit der Taste <GELB> schalten Sie die Favoritengruppe in der Programmliste um.
Mit <CH +/-> schalten Sie das Favoritenprogramm im Normalwiedergabemodus um.
Videotext
Videotext anzeigen, die Art des Videotextes hängt vom jeweiligen Anbieter ab. Siehe Abbildung 10.
Mit <Text> zeigen Sie die Videotext-Einstellseite an.
Mit <Aufwärts/Abwärts> wählen Sie die Videotextsprache, sofern angeboten.
Mit <OK/Exit> verlassen Sie die Videotext-Einstellseite.
Mit <0~9/Aufwärts/Abwärts/Links/Rechts> schalten Sie zwischen den Videotextseiten um, sofern
angeboten.
18
Page 19
Untertitel
Anzeige der Untertitel auf dem Bildschirm, die Art der Untertitel hängt vom jeweiligen Anbieter ab. Siehe
Abbildung 11.
Mit <Subtitle> zeigen Sie die Untertitel-Einstellseite an.
Mit <Aufwärts/Abwärts> wählen Sie die Untertitelsprache, sofern angeboten.
Mit <OK/Exit> verlassen Sie die Untertitel-Einstellseite.

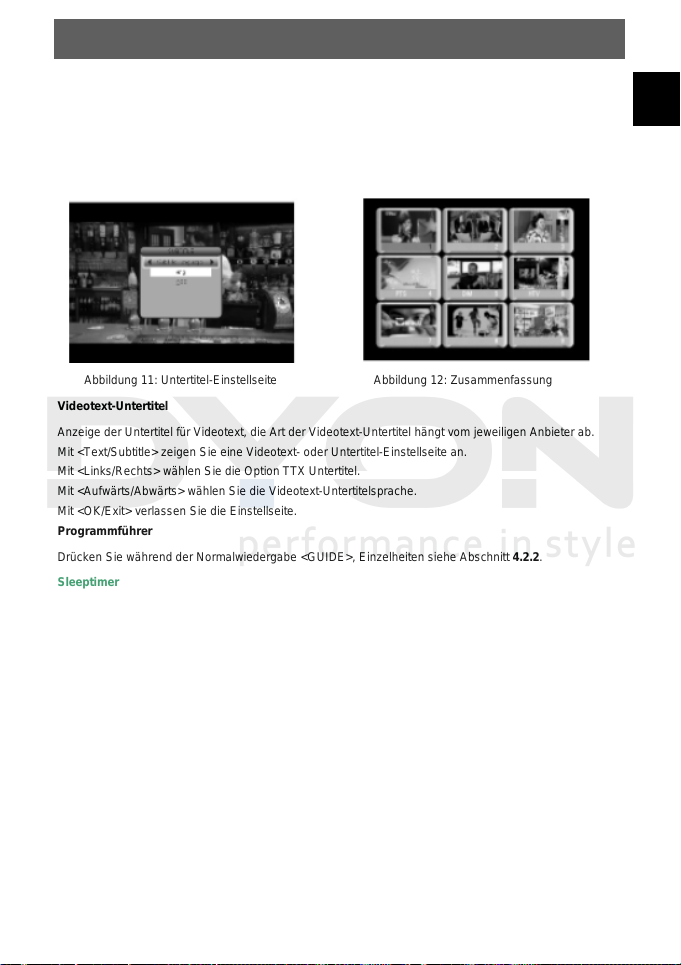

Abbildung 11: Untertitel-Einstellseite Abbildung 12: Zusammenfassung
Videotext-Untertitel
Anzeige der Untertitel für Videotext, die Art der Videotext-Untertitel hängt vom jeweiligen Anbieter ab.
Mit <Text/Subtitle> zeigen Sie eine Videotext- oder Untertitel-Einstellseite an.
Mit <Links/Rechts> wählen Sie die Option TTX Untertitel.
Mit <Aufwärts/Abwärts> wählen Sie die Videotext-Untertitelsprache.
Mit <OK/Exit> verlassen Sie die Einstellseite.
Programmführer
Drücken Sie während der Normalwiedergabe <GUIDE>, Einzelheiten siehe Abschnitt 4.2.2.
Sleeptimer
Mit der Taste <ROT> rufen Sie während der Normalwiedergabe den Sleeptimer auf, hier wählen Sie 12,
30, 60, 120 Minuten oder AUS.
Liste
Drücken Sie während der Normalwiedergabe die Taste <GRÜN>, Einzelheiten siehe Abschnitt 4.2.1.
Zusammenfassung
Drücken Sie während der Normalwiedergabe die Taste <GELB>, die Zusammenfassung zeigt gleichzeitig
9 Programme an. Nur das gewählte Programm wird wiedergegeben, für die anderen Programme wird ein
Szenenbild angezeigt. Siehe Abbildung 12.
Mit der Taste <GELB> zeigen Sie die Zusammenfassung an.
Mit <Aufwärts/Abwärts/Links/Rechts> durchsuchen Sie die Programme.
Mit <OK> schalten Sie zu einem Programm um und betrachten Sie es.
Mit <Exit> kehren Sie in den Normalwiedergabemodus zurück.
DYON Hawk
DE
19
Page 20
DYON Hawk
Mitteilungen
DE
Einige Mitteilungen informieren Sie über den gegenwärtigen Status des Digitalempfängers.
Kein Signal Der Digitalempfänger empfängt kein Signal, weil beispielsweise ein Kabel
Kein Dienst
Dienst verschlüsselt Das Programm ist als Bezahlfernsehen verschlüsselt, bitte setzen Sie sich mit
Antenne überlastet Die Antennenversorgung ist überlastet.
HDTV nicht
unterstützt
Kanal gesperrt Das Programm ist gesperrt (siehe Abschnitt 4.2.1) und die Kanalsperre ist in den
abgezogen ist.
Das Programm hat keine spielbaren Inhalte.
dem Anbieter in Verbindung.
Sind die Programminhalte im HDTV-Format, so werden sie von diesem
Digitalempfänger nicht unterstützt.
Passworteinstellungen aktiviert (siehe Abschnitt 4.1.3). Zum Betrachten dieses
Programms müssen Sie das korrekte Passwort eingeben.
20
Page 21
DYON Hawk

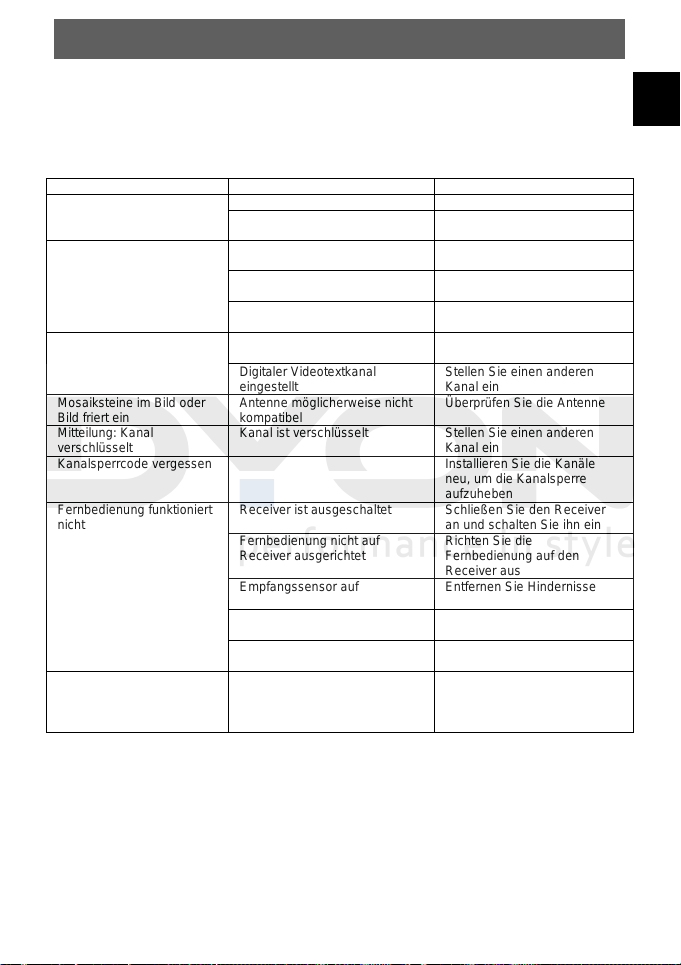

5 Störungserkennung
Bei Problemen mit diesem Receiver oder seiner Installation lesen Sie bitte zunächst die
entsprechenden Punkte in der Bedienungsanleitung und dann die Vorschläge in der
Störungserkennung.
Problem Mögliche Ursache Lösungsvorschlag
leuchtet nicht
Kein Signal gefunden
Mosaiksteine im Bild oder
Bild friert ein
Mitteilung: Kanal
verschlüsselt
Kanalsperrcode vergessen Installieren Sie die Kanäle
Fernbedienung funktioniert
nicht
Ach dem Umsetzen des
Receivers in einen anderen
Raum kein Digitalempfang
Netzkabel abgezogen Überprüfen Sie das Netzkabel Stand-by-Statusanzeige
Sicherung durchgebrannt Überprüfen Sie die Sicherung
Antenne nicht angeschlossen Überprüfen Sie das
Antenne beschädigt/falsch
ausgerichtet
Kein Digitalsignal in diesem
Bereich
Falscher SCART Ausgang
gewählt
Digitaler Videotextkanal
eingestellt
Antenne möglicherweise nicht
kompatibel
Kanal ist verschlüsselt Stellen Sie einen anderen
Receiver ist ausgeschaltet Schließen Sie den Receiver
Fernbedienung nicht auf
Receiver ausgerichtet
Empfangssensor auf
Frontblende verdeckt
Batterien nicht korrekt
eingesetzt
Batterien erschöpft Tauschen Sie die Batterien
Die Antenneneinspeisung
kommt durch einen Verteiler,
welcher das Antennensignal
möglicherweise reduziert
Antennenkabel
Überprüfen Sie die Antenne
Wenden Sie sich an Ihren
Fachhändler
Drücken Sie DTV/VCR Kein Bild oder Ton
Stellen Sie einen anderen
Kanal ein
Überprüfen Sie die Antenne
Kanal ein
neu, um die Kanalsperre
aufzuheben
an und schalten Sie ihn ein
Richten Sie die
Fernbedienung auf den
Receiver aus
Entfernen Sie Hindernisse
Überprüfen Sie die Polarität
der Batterien
aus
Speisen Sie das Signal direkt
von der Antenne ein
DE
21
Page 22
DYON Hawk
DE
6 Spezifikationen
Element Spezifikation
Tuner Frequenzgang VHF: 174MHz bis 230 MHz
Demodulation
Anschlüsse
Display Decodermodul PAL, NTSC
Auflösung 720 x 576 (PAL); 720 x 480
Bildseitenverhältnis 4:3 (Letterbox, Pan & Scan),
Decodierung Video MPEG2 Transport MP@ML
Audio MPEG2 Audio Layer
Sonstiges Prüfzeichen ETSIEN 300 744 DVB-T
Soundmodus Rechts, Links, Stereo
Entsorgung elektrischer und elektronischer Geräte
Dieses Produkt muss am Ende seiner Gebrauchsfähigkeit ordnungsgemäß entsorgt
werden, eine Entsorgung mit dem Hausmüll ist nicht statthaft.
Dieses Produkt muss bei den entsprechenden Recycling-Sammelstellen oder dem Fachhändler
abgegeben werden, von dem ein gleichartiges Produkt erneut erworben wird.
Das Symbol der Mülltonne bestätigt, dass dieses Produkt den Bestimmungen der Umwelt-Richtlinien
(2002/95/EC, 2002/96/EC, 2003/108/EC) entspricht und entsprechend ordnungsgemäß entsorgt werden
muss.
Nähere Einzelheiten zu den Recycling-Sammelstellen erfahren Sie von Ihren örtlichen Behörden.
Zuwiderhandlungen werden entsprechend verfolgt.
Eingangsimpedanz 75 Ohm unsymmetrisch
Signaleingangspegel -78 ~ -25DBM
Bandbreite 7/8 MHz
Demodulator COFDM
OFDM Modulation 2K, 8K FFT, SFN und MFN
Packet Carries 2K/8K
Guard Interval 1/4, 1/8, 1/16, 1/32
RF Eingang IEC 169-2 Buchse
RF Durchschleifung IEC 165-2 Buchse
TV SCART Composite Video, Audio L/R
KOAXIAL RCA, für SPDIF digitaler
Netzspannung 100-240V ~ 50/60Hz Leistung
Leistungsaufnahme 10 W max.
* Änderung der Spezifikationen, auch ohne Vorankündigung, vorbehalten.
UHF: 470MHz bis 862 MHz
Audioausgang
(NTSC)
16:9
Prüfzeichen
22
Page 23
DYON Hawk
7 Garantiebedingungen
Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewährleistungsverpflichtungen unberührt.
Für unsere Produkte leisten wir Garantie gemäß nachfolgenden Bedingungen:
1. Wir geben 24 Monate-Gewährleistung für DYON-Produkte. Innerhalb von 12 Monaten ab
Kaufdatum beheben wir unentgeltlich nach Massgabe der folgenden Garantiebedingungen
Schäden oder Mängel am Produkt. Bei einem Mangel oder Defekt, der später als 12 Monate nach
dem Kaufdatum festgestellt wird, muß für eine Garantiereparatur ein Fabrikationsfehler
nachweislich vorliegen.
Die Garantie erstreckt sich nicht auf Batterien und andere Teile, die zu den Verbrauchsgütern
zählen, leicht zerbrechliche Teile, wie z.B. Glas oder Kunststoff sowie Defekte aufgrund des
normalen Verschleißes. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige
Abweichungen von der Soll-Beschaffenheit, die für die Wert- und Gebrauchstauglichkeit des
Produkts unerheblich sind, durch Schäden aus chemischen und elektrochemischen
Einwirkungen, von Wasser sowie allgemein aus anormalen Bedingungen.
2. Die Garantieleistung erf olgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich
instand gesetzt oder durch einwandfreie Teile ersetzt werden. AXDIA behält sich das Recht auf
Austausch gegen ein gleichwertiges Ersatzgerät vor, falls das eingesandte Produkt innerhalb eines
angemessenen Zeit- und Kostenrahmens nicht instand gesetzt werden kann. Ebenso kann das
Produkt gegen ein anderes gleichwertiges Modell ausgetauscht werden. Instandsetzungen vor Ort
können nicht verlangt werden. Ersetzte bzw. getauschte Teile gehen in unser Eigentum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen
werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Produkte mit Ergänzungs-
oder Zubehörteilen versehen werden, die nicht auf unsere Produkte abgestimmt sind.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine
neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist
für das ganze Produkt.
5. W eitergehende und andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Produkts
entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist –
ausgeschlossen. Wir haften also nicht für zufällige, indirekte oder sonstige Folgeschäden aller
Art, die zu Nutzungseinschränkungen, Datenverlusten, Gewinneinbußen oder Betriebsausfall
führen.
Geltendmachung eines Garantiefalles
1. Um den Garantieservice in Anspruch zu nehmen, müssen Sie Kontakt mit AXDIA Service-Center
über Email, per Fax oder Telefon aufnehmen (Kontaktdaten siehe unten). Ebenso steht Ihnen
dafür unser Serviceformular auf unserer Webseite oder auf der Rückseite der
Garantiebedienungen zur Verfügung.
2. AXDIA Service-Center wird versuchen, Ihr Problem zu diagnostizieren und zu lösen. Wird ein
Garantiefall festgestellt, erhalten Sie eine RMA Nummer (Return Material Authorization) und
werden gebeten, das Produkt zu AXDIA einzusenden.
DE
ACHTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-Nummer
versehen sind.
23
Page 24
DYON Hawk
DE
Für die Einsendung des Produktes ist folgendes zu beachten:
1. Die Sendung ist ausreichend frankiert, versichert und transportgerecht einzusenden. Dem
Produkt darf kein Zubehör beigefügt sein (keine Kabel, CD‘s, Speicherkarten, Handbücher, etc.),
wenn nicht von AXDIA Service-Center anders bestimmt.
2. Die RMA-Nummer ist sichtbar und lesbar von außen auf der Verpackung zu vermerken.
3. Eine Kopie des Kaufbelegs muss als Garantienachweis beigefügt werden.
4. Nach Eingang des eingesandten Produkts leistet AXDIA Garantie gemäß Garantiebedienungen
und sendet das Produkt frei Haus versichert zurück.
Außerhalb der Garantie
AXDIA kann einen Serviceanspruch außerhalb der Garantie ablehnen. Willigt AXDIA in
einen Service außerhalb der Garantie ein, so werden alle Instandsetzungs- und
Transportkosten in Rechnung gestellt.
AXDIA nimmt keine Sendungen an, die nicht zuvor von AXDIA durch RMA (Return Material
Authorization) genehmigt wurden.
24
Loading...
