DYON GAMMA 24
Inhaltsverzeichnis
1
Wichtige Sicherheitshinweise................................................................. 3
2 Bedienelemente und Anschlüsse........................................................... 6
2.1 Vorderansicht/ Seitenansicht ....................................................................6
2.2 Anschlüsse auf der Rückseite...................................................................6
2.3 Funktionen der Fernbedienung.................................................................7
2.4 Einschalten des Geräts.............................................................................8
3 TELETEXT ............................................................................................. 9
4 Systemanschlüsse ................................................................................10
4.1 Anschluss an externe AV Signalquelle ...................................................10
4.2 Anschluss an externe AV Signalquelle (Y/Pb/Pr)....................................11
4.3 Anschluss an externe AV Signalquelle (SCART)....................................11
4.4 Anschluss an externe AV Signalquelle (HDMI).......................................12
4.5 Anschluss eines USB Speichermediums zur Aktualisierung ...................12
4.6 Anschließen eines USB-Geräts (DVB-T-Modus) ....................................12
4.7 Anschluss an den PC .............................................................................14
4.8 Antennenanschluss ................................................................................15
4.9 Anschluss eines Satelittenemfängers .....................................................15
DE
5 Auswahl der Eingangsquelle.................................................................16
6 TV Bedienungshinweise und Systemeinstellungen...............................17
6.1 Installationsführer (DVB-T, ATV) ............................................................17
6.2 OSD-Einstellungen (Wichtigste Funktionen)...........................................17
6.2.1 SENDERMENÜ ...............................................................................17
6.2.2 BILDMENÜ ......................................................................................20
6.2.3 TONMENÜ.......................................................................................20
6.2.4 MENÜ ZEIT......................................................................................20
6.2.5 MENÜ OPTIONEN...........................................................................21
6.2.6 MENÜ SICHERHEIT........................................................................21
6.2.7 EPG Menü (Elektronischer Programmführer)...................................22
6.2.8 Fehlersuche.....................................................................................23
7 Die DVB-S Menüführung.......................................................................24
7.1 Erstinstallation ........................................................................................24
7.2 Kanaleinstellungen .................................................................................24
7.2.1 Kanalbearbeitung.............................................................................24
7.2.2 EPG (Elektronische Programmzeitschrift)........................................26
7.2.3 Sortieren ..........................................................................................26
7.3 Bildeinstellungen ....................................................................................26
7.3.1 Auflösung.........................................................................................26
7.3.2 TV-Format........................................................................................26
7.4 Kanalsuche.............................................................................................27
7.4.1 Satellit..............................................................................................27
1
DE
DYON GAMMA 24
7.4.2 Transponder.....................................................................................29
7.5 Zeiteinstellungen ....................................................................................29
7.6 Voreinstellungen.....................................................................................30
7.7 System ...................................................................................................30
7.7.1 Passwort einstellen ..........................................................................30
7.7.2 Rückstellung ....................................................................................30
7.7.3 Informationen ...................................................................................30
7.7.4 Aufrufliste.........................................................................................30
7.7.5 Software-Aktualisierung ...................................................................30
8 Glossar..................................................................................................31
9 Störungserkennung...............................................................................32
10 Spezifikationen......................................................................................33
11 Garantiebedingungen............................................................................34
2
DYON GAMMA 24
1 Wichtige Sicherheitshinweise
1) Lesen Sie diese Hinweise.
2) Beachten Sie diese Hinweise.
3) Beachten Sie alle Warnhinweise.
4) Befolgen Sie alle Hinweise.
5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser.
6) Reinigen Sie das Gerät nur mit einem weichen Tuch.
7) Blockieren Sie nicht die Lüftungsöffnungen und installieren Sie das Gerät nur entsprechend der
Bedienungsanleitung.
8) Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern,
Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9) Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.
10) Schützen Sie das Netzkabel, damit nicht darauf getreten oder es eingeklemmt wird. Achten Sie
insbesondere auf den Stecker und den Bereich, in welchem das Netzkabel aus dem Gerät kommt.
11) Benutzen Sie ausschließlich von Hersteller empfohlene Zubehörteile.
12) Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung bitte den Netzstecker.
13) Wenden Sie sich mit Wartungsarbeiten nur an einen autorisierten Kundendienst. Wenden Sie sich
an einen Kundendienst, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn
beispielsweise Netzkabel oder -stecker beschädigt sind, Feuchtigkeit oder Fremdkörper in das
Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn das Gerät
nicht richtig funktioniert oder heruntergefallen ist.
DE
14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose
muss während des Betriebs jederzeit frei zugänglich sein.
15) Blockieren Sie nicht die Lüftungsöffnungen mit Zeitungen, Tischtüchern, Gardinen usw.
16) Stellen Sie keine nackten Flammen (wie Kerzen) auf dem Gerät ab.
17) Entsorgen Sie Batterien stets umweltgerecht.
18) Das Gerät ist zur Benutzung in moderatem Klima ausgelegt.
WARNHINWEIS: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät bitte weder Regen
noch Feuchtigkeit aus.
WARNHINWEIS: Setzen Sie die Batterien weder Hitze (direkte Sonneneinstrahlung) noch Feuer und
dergleichen aus.
Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu
Stromschlag führen kann.
Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und
Wartungsanleitungen hin.
Das Symbol zeigt an, dass dieses Gerät doppelt isoliert ist. Bitte benutzen Sie
ausschließlich Original-Ersatzteile.
3
DE
Warnung
DYON GAMMA 24
In diesem Gerät sind Hochspannungsteile eingebaut. Entfernen Sie
nicht das Gehäuse auf der Rückseite. Überlassen Sie Reparaturen
dem qualifizierten Servicepersonal.
Um Feuer oder elektrischen Spannungen vorzubeugen setzen Sie
das Gerät nie Regen oder Feuchtigkeit aus.
Werfen Sie keine Gegenstände gegen das Gerät, ins Gehäuse
oder in andere Öffnungen des Gerätes. Spritzen Sie keine
Flüssigkeiten gegen das Gerät.
Verdecken Sie nicht die Ventilatoren an der Rückwand des
Monitors. Ausreichende Belüftung ist erforderlich, um
Beschädigungen der elektrischen Bestandteile zu verhindern
Achtung
Klemmen Sie das Stromkabel nicht unter den Fernseher.
Stellen Sie sich nicht auf das Gerät und lehnen Sie sich nicht daran
an und stoßen Sie das Gerät nicht. Sie sollten besonders bei Kinder
darauf achten. Das Gerät kann stark beschädigt werden wenn es
runter fällt.
Stellen Sie ihren Fernseher nicht auf unstabilen Untergrund. Das
gerät kann stark beschädigt werden, wenn es runter fällt.
Wenn Sie das Gerät für längere Zeit nicht nutzen entfernen Sie den
AC-Stecker von der Steckdose.
Soll der Fernseher in einen Schrank oder in eine ähnliche
Einfassung platziert werden müssen die minimalen Abstände
eingehalten werden. Hitzeansammlungen können die Lebenszeit
des Produktes beschränken und gefährlich werden.
4
DYON GAMMA 24
Hinweise zum Umweltschutz
DE
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der
Gebrauchsanleitung oder auf der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie
bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.
Entsorgungshinweis
Bitte werfen Sie defekte und entladene Batterien nicht in den normalen Hausmüll. Bringen
Sie verbrauchte Batterien zu Ihrem Fachhändler oder zu einer entsprechenden
Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung. Entladen sind
Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder
nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“.
Support
URL: http://
Auf unserer Website finden Sie neueste Informationen über dieses Gerät, über andere Produkte unseres
Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben, lesen Sie die
FAQ’s auf unserer Website oder wenden Sie sich an unseren Kundendienst
Richtige Benutzung
Der Empfänger ist für den Empfang und zum Betrachten unverschlüsselter digitaler SD und HD-Satelliten-
, DVB-T und analoger Kabelfernsehsender (frei empfangbar) für den privaten Gebrauch bestimmt. Er ist
ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die
Beachtung aller in dieser Bedienungsanleitung enthaltenen Informationen, insbesondere der
Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu
Sachschäden oder sogar zu Personenschäden führen. Darüber hinaus führt dies unmittelbar zum Verlust
www.dyon.eu
support@dyon.eu.
der Garantie. Der Hersteller übernimmt keine Haftung für Schäden durch unsachgemäßen Gebrauch.
5
DYON GAMMA 24
2 Bedienelemente und Anschlüsse
DE
2.1 Vorderansicht/ Seitenansicht
1:
Fernbedienungssensor.
Statusanzeige:
2:
Grün Eingeschaltet
Rot STAND-BY.
1. SOURCE
Eingangsquelle wählen.
2. MENU
Anzeigen des Systemenüs.
3. CH+/CH-
Im TV-Modus können Sie CH+ oder CH- drücken um die
Kanäle zu wechseln. Im Menü können Sie mit den Tasten CH+
oder CH- Menüpunkte auswählen. Im Standby Modus können
Sie mit den Tasten den Fernseher anschalten.
4. VOL+/VOL-
Regeln der Lautstärke. Im Menü stellen Sie den Punkt ein, den
Sie ausgewählt haben.
5. STANDBY
USB-Schnittstelle zur Medienwiedergabe .
2.2 Anschlüsse auf der Rückseite
1
2
Alle Anschlüsse werden von links nach rechts aufgeführt:
1. NETZANSCHLUSS
2. HDMI
3. YPbPr
4. AV
5. YPbPr / AV AUDIO
6. PC AUDIO
7. SCART
8. VGA
4
3
5
6
9. Aanalog TV / DVB-T Antenne
10. SAT LOOP THROUGH OUT: Dieser Anschluss leitet das
Signal zu einem anderen Empfänger weiter.
11. SAT IN: Anschluss für den LNB
12. USB Anschluss: Für die Dateiwiedergabe und Aufnahme
von DVB-S Programmen.
HINWEIS: Der HDMI Anschluss teilt sich im DVI Modus den
YPbPr AUDIO Eingang
6
7
89
10 11 12
DYON GAMMA 24
2.3 Funktionen der Fernbedienung
1. POWER: Um den Fernseher auf Standby oder anzuschalten.
2. ZIFFERNTASTEN: Direktwahl der gespeicherten Sender.
3. TV MENU: Öffnen des TV -Einstellungsmenüs.
4. PFEILTASTEN: Bewegen in den Menüs.
5. DVB-S: Wechseln in den DVB-S Modus.
6. VOL+/-: Um die Lautstärke zu regeln.
7. PIC: Ändern der Bildeinstellungen.
8. SLEEP: Zeiteinstellung für den Schlafmodus.
9. DVB-S SETUP: Öffnen des Einstellungsmenüs für den DVB-
S Modus.
10. TV/RADIO: Im DVB-Modus können Sie zwischen digitalem
Fernsehen und Radio wechseln. (Falls verfügbar).
11. EPG: Anzeigen von Programminformationen des laufenden
Programms und der nachfolgenden Sendungen.
12. FAV: Um die Favoritenprogrammliste anzuzeigen im TV oder
DTV-Modus.
13/14 /: Schneller Rück-/Vorlauf für die USB Dateiwiedergabe
15. PLAY: Abspielen im USB-Videomodus/MP3-
Wiedergabemodus
16. PAUSE: Pause im USB-Videomodus/MP3-
Wiedergabenmodus. Play/Pause in DVB-S Modus,
Abspielen/Pause Funktion während der Wiedergabe.
17. TELETEXT Tasten
Index/Subpage/Size/Reveal: Videotextfunktionen List:
Senderliste anzeigen.
18. MUTE: Stumm schalten.
19. TV/AUDIO: Um eine der verfügbaren Tonspuren
Fernsehprogrammen auszuwählen(ATV/DTV)
20. RECALL: Um den zu vorher gesehenen Sender anzuzeigen.
21. SOURCE: Um die Eingangsquelle auszuwählen.
22. OK: Um eine Auswahl zu bestätigen.
23. EXIT: Um in das vorherige Menü zurück zu kehren oder das
24. SOUND: Um den Sound-Modus zu wechseln.
25. CH+/-:
26. TEXT: Used Um den Teletext aufzurufen oder zu verlassen.
27. INFO: Um Informationen des gerade gesehenen TV-Programms anzuzeigen oder mehr
Informationen über das Programm in EPG Bildschirm im DTV-Modus.
28.
29.
30. SUBTITLE: Um zwischen verschiedenen Untertiteln im DTV-Modus zu wechseln.
31. STOP: Beenden der Wiedergabe im USB Modus
32. FREEZE: Live-Bild anhalten
FARBTASTEN (ROT/GRÜN/GELB/BLAU): Videotextfunktionen
: um zur vorhergehenden Datei im USB-Modus zu gehen
: um zur nächsten Datei im USB-Modus zu gehen
Um die Programme zu wechseln.ASPECT: Um das Bildformat zu wechseln
Menü zu verlassen.
DE
von
Für die Funktionen im DVB-S Modus beachten Sie bitte die entsprechende
Beschreibung in diesem Handbuch.
7
DE
DYON GAMMA 24
Einlegen der Batterie in die Fernbedienung
1. Nehmen Sie den Batteriedeckel ab.
2. Legen Sie zwei AAA 1.5V Batterien ein. Gehen Sie
sicher, dass die Polung (+ oder -) richtig ist. Die Polung
ist angegeben.
3. Legen Sie den Batteriedeckel wieder ein.
Wechseln Sie die Batterien aus, wenn die folgenden
Anzeichen da sind: Signal ist zögernd oder
unregelmäßig. Es kann vorkommen, dass der Fernseher
nicht mit der beigefügten Fernbedienung funktioniert.
Hinweis:
1) Alkaline Batterien werden empfohlen.
2) Entfernen Sie die Batterien wenn diese leer sind oder
wenn die Fernbedienung für längere Zeit nicht gebraucht
wird.
Hinweis: Zur Beschreibung der Funktion der DVB-S-Taste beachten Sie
bitte den DVB-S-Abschnitt in diesem Handbuch.
2.4 Einschalten des Geräts
Der Hauptschalter befindet sich am Gerät auf der rechts Seite.
Siehe nachfolgende Abbildung. Drücken Sie den Schalter ganz ein, bis er
hörbar einrastet.
8
Ein-/Aus Hauptschalter
3 TELETEXT
DYON GAMMA 24
Teletext ist ein Rundfunk Informationssystem der einzelnen Sender in welchem man wie in
einer Zeitung nachschlagen kann. Es bietet zudem noch Untertitel für Zuschauer mit
schlechtem Hörvermögen oder die der gesprochen Sprache nicht mächtig sind an.
(Kabelanschluss, Satelitenkanäle, etc.)
Drücken Sie: Sie bekommen folgendes angezeigt:
TEXT
Wählen Sie die
Seite A
Mit dieser Taste können Sie den Teletext aufrufen oder schließen.
Eine Aufstellung wird angezeigt mit den Eintragungen die
aufrufbar sind. Jeder Eintrag hat eine 3-stellige Seitennummer.
Wenn das Programm das Sie ausgewählt haben keinen Teletext
unterstützt, Die Seite 100 wird angezeigt und das Bild ist weiß
(verlassen Sie in diesem Fall den Teletext und wählen Sie ein
anderes Programm aus).
Geben Sie die Nummer der Seite ein, die Sie sich ansehen
möchten mit den Taste 0 bis 9 oder hoch/runter. Beispiel: Seite 120,
geben Sie 120 ein. Die Nummer wird oben links angezeigt, die
Seite mit der Zahl 120 wird angezeigt. Wiederholen Sie diesen
Vorgang um eine andere Seite aufzurufen. Wenn das Zählwerk die
angegebene Seite nicht aufruft sondern weiterzählt, wird diese
Seite nicht unterstützt. Wählen Sie eine andere Nummer aus.
DE
Direkter Aufruf
der Artikel
INDEX
SUB PAGE
HOLD
REVEAL
LISTE
Die Farben der Tasten sind auch auf dem Bildschirm angezeigt. Die
4 farbigen Tasten um die Seiten anzuschließen oder zugehörige
Seiten aufzurufen. Wenn die Seite nicht verfügbar ist blinken die
Farben kurz auf.
Sie gelangen zurück zur Startseite (Normalerweise Seite 100).
Manche Seiten enthalten Unterseiten die automatisch nacheinander
angezeigt warden. Mit dieser Taste können Sie die Reihenfolge
anhalten oder die automatische Wiedergabe weiterführen. Die
Eingabe wird oben links angezeigt.
Um das Bild anzuhalten.
Um verdeckte Informationen anzuzeigen oder auszublenden
(Spiellösungen).
Sie können vier Seiten als Favoriten einstellen, die mit den vier
Farbtasten direkt angewählt werden können. Während der ListenModus aktiviert ist, ist die Navigation TOP oder FLOF mit den
farbigen Tasten nicht möglich. Die Nummern der Favoriten sollten
von der Systemsoftware gespeichert und überholt warden für jeden
einzelnen Sender.
9
DYON GAMMA 24
4 Systemanschlüsse
DE
Schließen Sie das Netzkabel nicht an, bevor alle anderen Anschlüsse hergestellt sind.
Bitte achten Sie auf die Farbkodierung der Audio- und Videokabel.
4.1 Anschluss an externe AV Signalquelle
Benutzen Sie das Audio- und Videokabel zum Anschluss der Eingänge auf der rechten
Geräteseite an der externen AV Signalquelle.
Schließen Sie das Gerät und die externe AV Signalquelle an den entsprechenden Buchsen
über das S-Video Kabel an.
AV Signalquelle
Nach dem Anschluss schalten Sie das Gerät und die externe AV Signalquelle ein.
Drücken Sie SOURCE und wählen Sie mit den Navigationstasten Composite oder
S-Video, dann bestätigen Sie mit OK.
Die L/R Audiobuchsen werden sowohl für Composite wie auch für S-Video
benutzt.
10
4.2 Anschluss an externe AV Signalquelle (Y/Pb/Pr)
DYON GAMMA 24
Benutzen Sie das Audio- und Videokabel zum Anschluss der Y/Pb/Pr Eingänge auf
der Geräterückseite an der externen AV Signalquelle.
DE
AV Signalquelle
Nach dem Anschluss schalten Sie das Gerät und die externe AV Signalquelle ein. Drücken
Sie SOURCE und wählen Sie mit den Navigationstasten Component, dann bestätigen Sie
mit OK.
4.3 Anschluss an externe AV Signalquelle (SCART)
Benutzen Sie das SCART Kabel zum Anschluss der SCART Eingänge auf der
Geräterückseite an der externen AV Signalquelle.
Nach dem Anschluss schalten Sie das Gerät und die externe AV Signalquelle ein. Drücken
Sie SOURCE und wählen Sie mit den Navigationstasten SCART, dann bestätigen Sie mit
OK.
11
DE
DYON GAMMA 24
4.4 Anschluss an externe AV Signalquelle (HDMI)
Bitte folgen Sie der nachstehenden Abbildung zum Anschluss an eine HDMI Signalquelle
am HDMI Anschluss auf der Geräterückseite.
Nach dem Anschluss schalten Sie das Gerät und die externe AV Signalquelle ein.
Drücken Sie SOURCE und wählen Sie mit den Navigationstasten HDMI, dann bestätigen
Sie mit OK.
HDMI überträgt sowohl Audio- wie auch Videosignale bei besserer Qualität als Component, SVideo oder Composite.
4.5 Anschluss eines USB Speichermediums zur Aktualisierung
Dieses Gerät ist mit einem USB Port zur Aktualisierung der Software ausgestattet, siehe
nachstehende Abbildung:
Bitte schließen Sie USB Medien möglichst direkt an der USB Schnittstelle des Geräts an.
Ist dies nicht möglich verwenden Sie bitte nur Anschluss- oder Verbindungskabel die nicht
länger als 25cm sind.
Der USB Anschluss kann nur um DVB-S Modus und über das DVB-S Setup Menü verwendet
werden. Bitte beachten Sie hierfür Kapitel 7. Dieser Anschluss ist ausschließlich zum
Archivieren der Senderdatenbank und für Software Updates nutzbar.
4.6 Anschließen eines USB-Geräts (DVB-T-Modus)
Der USB-Anschluss kann zur Wiedergabe verschiedener Mediendateien verwendet
werden.
Bitte schließen Sie USB Medien möglichst direkt an der USB Schnittstelle des Geräts an.
Ist dies nicht möglich verwenden Sie bitte nur Anschluss- oder Verbindungskabel die nicht
länger als 25cm sind.
Dieser USB-Anschluss kann nur über das Menü für die Eingangsquelle mit hilfe der SOURCE
Taste gewählt werden.
12
Drücken Sie SOURCE und dann die Richtungstasten zur Auswahl des USB-Modus. Drücken Sie dann die
OK-Taste, um zu bestätigen.
Bitte stellen Sie sicher, dass ein USB-Gerät angeschlossen ist. Es gibt drei Medientypen, die ausgewählt
werden können: Fotos, Musik und Filme. Wählen Sie die Medienart durch Drücken von ◄►, drücken Sie
dann die OK-Taste, um ins Laufwerksauswahlmenü zu gelangen.
DYON GAMMA 24
DE
Drücken Sie ◄►, um das richtige Laufwerk auszuwählen, and drücken Sie OK, um die Datei- und
Verzeichnisliste anzuzeigen, oder wählen Sie Return, um zurück zum Medienauswahlmenü zu gelangen.
- Wählen Sie mit ◄► oder ▲▼ eine Mediendatei aus. Ein Vorschaubild wird angezeigt.
- Drücken Sie die Taste ►, um die Mediendatei im Vollbildmodus abzuspielen.
- Drücken Sie OK um eine Datei zu Markieren. Verfahren Sie in gleicher Weise mit weiteren
Dateien um eine Wiedergabeliste zu erstellen.
Hinweis zur Videowiedergabe
Bitte beachten Sie, dass aufgrund der Vielzahl verschiedener Videoformate nicht garantiert
werden kann, dass alle Dateien abgespielt werden können selbst wenn das eigentliche
Dateiformat unterstützt wird. Video- und Audioformat innerhalb der Datei können vom Standard
abweichen und zur Inkompatibilität mit dem Gerät führen.
Ähnliches gilt für Fotos und Musikdateien.
13
DE
DYON GAMMA 24
Wenn die Medien-Datei (Foto, Musik, Film oder Text) abgespielt wird, kann durch Drücken der OK- oder
Info-Taste die Steuerleiste angezeigt werden:
Drücken Sie ◄►, um das Symbol der gewünschten Funktion auszuwählen. Drücken Sie die OK-Taste
zum Aufruf der Funktion. Drücken Sie ▼oder die EXIT-Taste, um die Steuerleiste auszublenden.
Sie können während des Abspielens einer Videodatei im Infomenü die Tonspur auswählen oder
Programmierungen vornehmen. Wählen Sie das Info-Symbol und drücken Sie OK, um das InfoMenü anzuzeigen.
4.7 Anschluss an den PC
Das Gerät kann über das VGA-Kabel an einen PC (Personal Computer) angeschlossen werden.
Folgen Sie zum Verbinden der untenstehenden Abbildung:
1. Schließen Sie das eine Ende des VGA-Kabels an den VGA-Eingang auf der Rückseite des Geräts
und das andere Ende an den PC an.
2. Schließen Sie das eine Ende des Audio-Kabels an den Audio-Eingang auf der Rückseite des Geräts
und das andere Ende an den PC an.
3. Schließen Sie das Netzkabel an.
4. Schalten Sie den Fernseher ein und schalten mit Hilfe der Taste SOURCE in den PC-Modus (VGA).
5. Schalten Sie den PC ein.
6. Stellen Sie die Bildschirmauflösung des PCs so ein, dass sie der Auflösung des Fernsehers
entspricht (typischerweise 1920x1080@60 Hz).
HINWEIS: Es ist sehr wichtig, diese Schritte genau zu befolgen!
14
DYON GAMMA 24
4.8 Antennenanschluss
Schließen Sie das Signalkabel (beispielsweise das Antennenkabel) am Antenneneingang auf der
Geräterückseite an.
DE
Nach dem Anschluss schalten Sie das Gerät ein. Drücken Sie SOURCE und wählen Sie
ATV oder DTV und führen Sie die Kanalsuche durch.
Hinweis zu DVB-T
Ob und wie viele Sender empfangen werden können hängt vom Einsatzort des Gerätes und der
Verfügbarkeit von DVB-T Sendern in dieser Region ab.
DVB-T Radio Sender sind nur in sehr wenigen Regionen verfügbar.
Bitte beachten Sie, dass bei der Verwendung von DVB-T bei jedem größeren Ortswechsel ein
neuer Sendersuchlauf durchgeführt werden sollte. Ausgestrahlte Sender und deren
Sendefrequenz variieren von Region zu Region.
4.9 Anschluss eines Satelittenemfängers
Schließen Sie das Signalkabel am LNB IN Eingang auf der Geräterückseite an.
Nach dem Anschluss schalten Sie das Gerät ein. Drücken Sie SOURCE und wählen Sie
DVB-S und führen Sie die Kanalsuche durch.
15
DYON GAMMA 24
5 Auswahl der Eingangsquelle
DE
Dieses Gerät umfasst verschiedene Videomodi, die mit SOURCE auf dem Fernseher
oder auf der Fernbedienung gewählt werden.
Mit SOURCE rufen Sie das Eingangsquellenmenü auf, folgende Anzeige erscheint:
Inp ut Sourc e
OK
Navigationstasten ▲▼ und OK
Drücken Sie im Eingangsquellenmenü die ▲▼ Richtungstasten, um den gewünschten Bildschirmmodus
auszuwählen,
und drücken Sie die OK-Taste, um den ausgewählten Modus auszurufen.
SOURCE und OK
Drücken Sie im Eingangsquellenmenü die SOURCE-Taste, um den gewünschten Bildschirmmodus
auszuwählen, und drücken Sie die OK-Taste, um den ausgewählten Modus auszurufen.
16
DYON GAMMA 24
6 TV Bedienungshinweise und Systemeinstellungen
6.1 Installationsführer (DVB-T, ATV)
Dieser Bildschirm wird nur angezeigt, wenn der Fernseher zum ersten Mal eingeschaltet oder auf die
Werkseinstellung zurückgesetzt wurde. Sie können Sprache und Land wählen, was automatisch die
Sender wechselt. Und nach dem wechseln springt der Bildschirm zum ersten DTV-Sender.
WählenSie die Sprache des OSD-Menüs.
Wählen Sie das Land für DTV- und
Deutsch
(1): Wählen Sie die Sprache des OSD-Menüs und drücken Sie zum Bestätigen OK.
ATV-Empfang.
DE
(2): Wählen Sie das Land für DTV- und ATV-Empfang und drücken Sie zum Bestätigen OK.
Der Sendersuchlauf startet nun mit dem ATV.
- Drücken Sie "Exit", um den Sendersuchlauf beenden. Drücken Sie die -Taste, um abzubrechen,
oder die -Taste, um den Suchlauf fortzusetzen.
- Drücken Sie “TV menu”, um den Sendersuchlauf im analogen Fernsehen (ATV) zu überspringen.
- Drücken Sie die -Taste zum überspringen oder die -Taste, um den Suchlauf fortzusetzen.
- Wenn Sie den ATV-Sendersuchlauf überspringen, wird das Gerät mit dem DTV-Sendersuchlauf
fortfahren.
6.2 OSD-Einstellungen (Wichtigste Funktionen)
Drücken Sie /, um eine Seite auszuwählen. Drücken Sie /, um eine Einstellung auszuwählen.
6.2.1 SENDERMENÜ
Der erste Menüpunkt ist das Sendermenü (nur für TV- oder DTV-Quellen).
Sie können hier Sender suchen und bearbeiten.
17
DE
DYON GAMMA 24
1) Automatischer Sendersuchlauf:
Alle Sender automatisch suchen (Sie können ATV und DTV auswählen)
Bitte drücken Sie ◄► ▲▼, um zuerst ein Land auszuwählen. Drücken Sie dann die OK-Taste, um den
automatischen Sendersuchlauf zu starten.
Drücken Sie “TV menu”, um den Sendersuchlauf im analogen Fernsehen (ATV) zu überspringen, und
drücken Sie zur Bestätigung ◄ . Drücken Sie ►, um den Sendersuchlauf im ATV fortzusetzen. Das Gerät
wird mit dem DTV-Sendersuchlauf fortfahren.
HINWEIS:
Alle Sender inklusive ATV, DTV und DTV Radio können gleichzeitig eingestellt werden, wenn der
Suchmodus DTV+ATV ist.
Alle gespeicherten Sender werden beim automatischen Sendersuchlauf gelöscht und überschrieben.
Nach dem automatischen Sendersuchlauf wird der erste DTV-Sender angezeigt.
2) DTV manuelle Sendereinstellung:
Sie können einen DTV-Kanal auswählen und dann die Sender in diesem Kanal suchen.
Bitte drücken Sie ◄►, um einen Kanal auszuwählen. Drücken Sie dann OK, um die Sender zu suchen.
HINWEIS：Bad - Normal - Good steht für die Signalstärke.
18

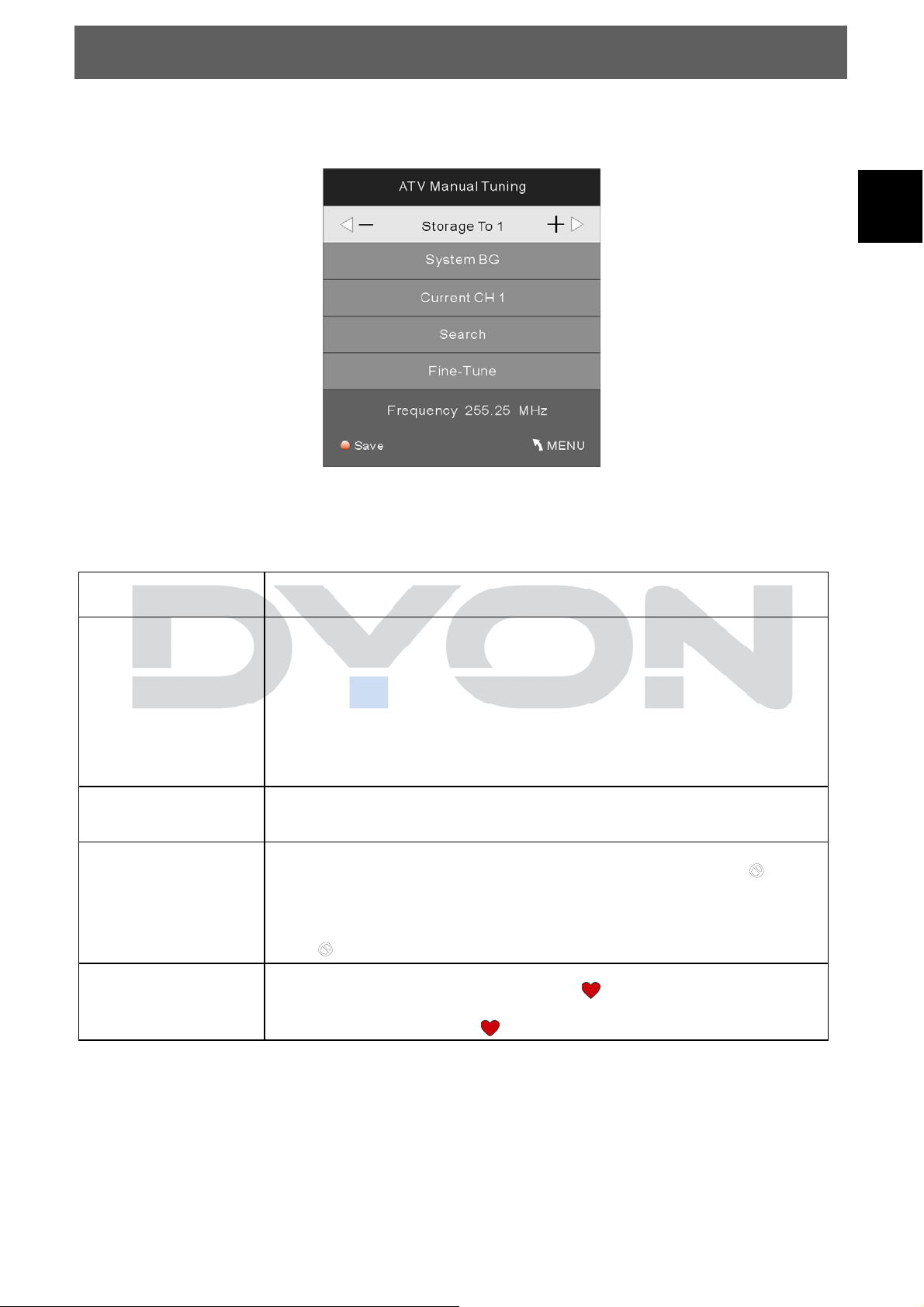

3). ATV manuelle Sendereinstellung :
Sie können das Soundsystem wechseln, um analoge Fernsehsender zu suchen und fein abzustimmen.
Speichern Sie dann die ausgewählten Sender unter der gewünschten Nummer.
HINWEIS: Drücken Sie die rote Videotext-Taste, um die Sender nach der manuellen Suche zu speichern.
DYON GAMMA 24
DE
4). Programme bearbeiten:
Sie können Programme löschen, umbenennen, verschieben oder zu Ihren Favoriten hinzufügen.
Rote Taste
Löschen
Grüne Taste
Umbenennen:
Gelbe Taste
Verschieben
Blaue Taste
Überspringen
FAV Taste
Favoriten
Drücken Sie die rote Videotext-Taste. Das ausgewählte Programm wird
gelöscht.
Kann nur analoge Fernsehprogramme umbenennen. Wählen Sie das
Programm aus und drücken Sie die grüne Videotext-Taste, um das
Programm umzubenennen.
Drücken Sie ▲▼, um ein Zeichen auszuwählen. Drücken Sie ◄►, um
den Cursor zu bewegen.
Drücken Sie die MENU-Taste, um die Bearbeitung zu beenden, drücken
Sie EXIT, um das Menü zu verlassen.
Hinweis: Analoge Programmnamen können nur 5 Zeichen lang sein.
Wählen Sie das Programm aus, drücken Sie die gelbe Taste, nutzen Sie
dann ▲▼, um das Programm zu verschieben.
Drücken Sie ▲▼, um ein Programm auszuwählen, drücken Sie dann die
blaue Videotext-Taste, um das Programm zu überspringen. Das
erscheint rechts neben dem Programm.
Wählen Sie das übersprungene Programm aus, drücken Sie die blaue
Taste erneut, nun können Sie das Überspringen widerrufen.
Das
Drücken Sie ▲▼, um ein Programm auszuwählen, drücken Sie die FAVTaste, rechts neben dem Programm wird
FAV-Programm aus, drücken Sie die FAV-Taste erneut, das Programm ist
aus den Favoriten entfernt,
verschwindet.
angezeigt. Wählen Sie das
verschwindet.
19
DE
DYON GAMMA 24
6.2.2 BILDMENÜ
Der zweite Menüpunkt ist das BILDMENÜ. Sie können hier Bildeinstellung wie Kontrast, Helligkeit usw.
vornehmen.
Drücken Sie ▲▼, um eine Einstellung auszuwählen, drücken Sie OK, um sie anzupassen, drücken Sie
◄►, um die Einstellung zu ändern.
Drücken Sie TV MENU, um um vorhergehenden Menü zurückzukehren.
HINWEIS:
1) Den Farbton kann man nur bei NTSC-Systemen einstellen.
2) Es gibt vier Farbtemperaturen, die ausgewählt werden können: warm, kalt, benutzerdefiniert.
3) Bildschirmausrichtung steht nur im PC-Modus zur Verfügung, wobei die horizontale und vertikale
Position sowie Größe und Bildfrequenz eingestellt werden können können.
6.2.3 TONMENÜ
Der dritte Menüpunkt ist das TONMENÜ.
Hier können Sie die Klangeigenschaften wie Höhen, Bässe, Balance usw. einstellen.
Drücken Sie ▲▼um eine Einstellung auszuwählen, drücken Sie OK, um sie anzupassen, drücken Sie
◄► , um die Einstellung zu ändern.
Drücken Sie TV MENU, um zum vorhergehenden Menü zurückzukehren.
6.2.4 MENÜ ZEIT
Der vierte Menüpunkt ist das MENÜ ZEIT. Sie können die Uhrzeit, die Einschalt-/Ausschaltzeit, die
Schlummerzeit usw. einstellen. Drücken Sie ▲▼, um eine Einstellung auszuwählen, drücken Sie OK, um
sie anzupassen, drücken Sie ▲▼ zum Ändern eines Wertes, drücken Sie ◄► , um die Einstellung zu
ändern. Drücken Sie TV MENU, um zum vorhergehenden Menü zurückzukehren.
HINWEIS:
Wenn 15 Minuten lang kein Signal anliegt, das geht das Fernsehgerät automatisch in den Ruhemodus,
wenn Auto Sleep ON gesetzt ist. Die Uhrzeit kann vom DTV-System automatisch erhalten werden.
20
DYON GAMMA 24

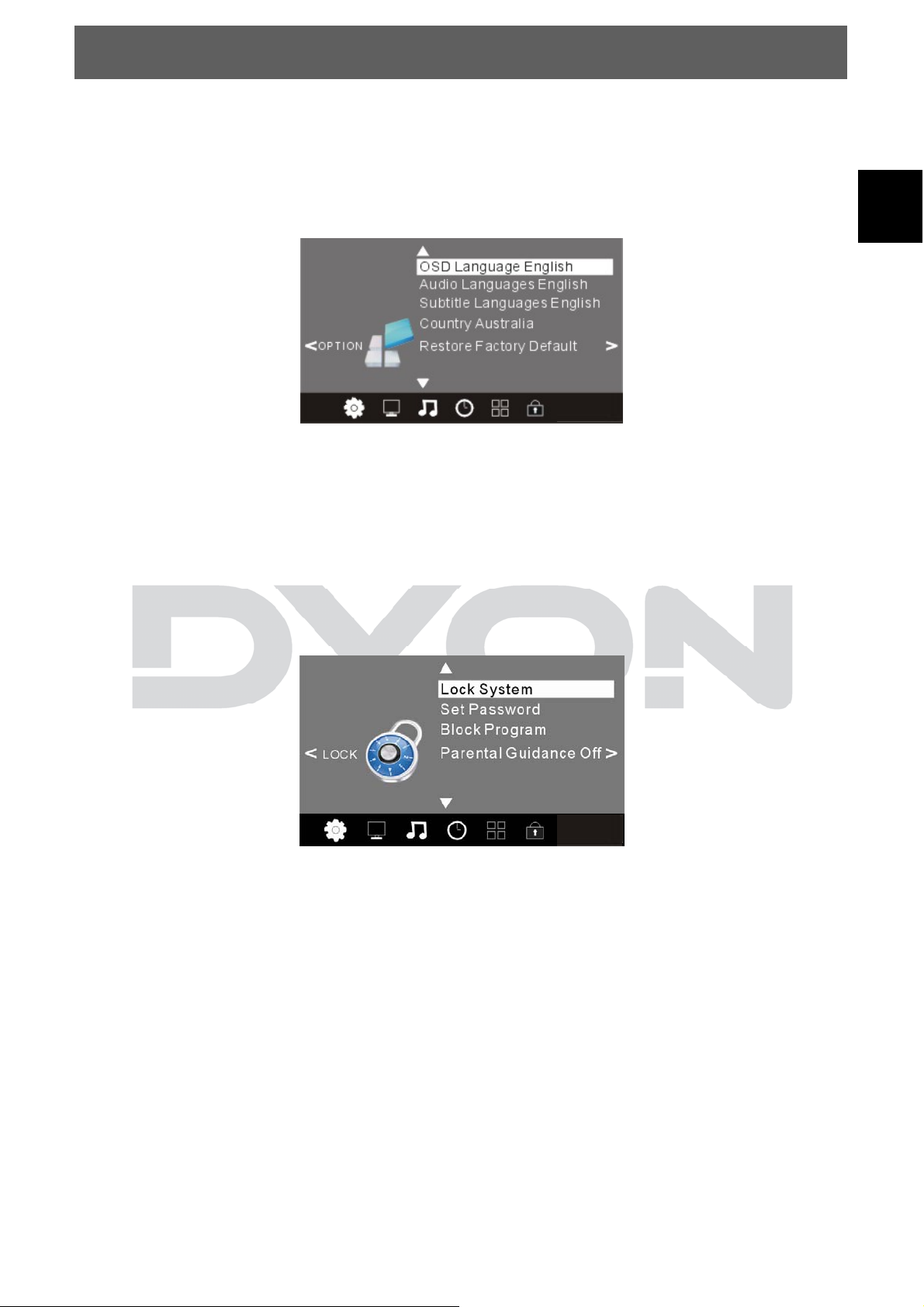

6.2.5 MENÜ OPTIONEN
Der fünfte Menüpunkt ist das MENÜ OPTIONEN Sie können die Sprache des Menüs, der Tonspur, der
Untertitel usw. einstellen.
Drücken Sie ▲▼, um eine Einstellung auszuwählen, drücken Sie OK, um sie anzupassen, drücken Sie
▲▼ zum Ändern eines Wertes, drücken Sie ◄► , um die Einstellung zu ändern.
Drücken Sie TV MENU, um zum vorhergehenden Menü zurückzukehren.
HINWEIS: Das Zurücksetzen aus den Auslieferungszustand löscht alle Programme und Kennwörter.
6.2.6 MENÜ SICHERHEIT
DE
Der sechste Menüpunkt ist das MENÜ SICHERHEIT. Sie können das System sperren, ein Kennwort
setzen, Programme sperren
und Elternrichtlinien setzen. Wenn Sie das System gesperrt haben, können Sie keine Sender suchen oder
Programme ändern.
Drücken Sie ▲▼, um eine Einstellung auszuwählen, drücken Sie OK, um sie anzupassen, drücken Sie
▲▼ zum Ändern eines Wertes, drücken Sie ◄► , um die Einstellung zu ändern.
Drücken Sie TV MENU, um zum vorhergehenden Menü zurückzukehren.
HINWEIS: Das Standard-Kennwort ist 6666. Programm sperren: Drücken Sie ▲▼, um ein Programm
auszuwählen, drücken Sie die grüne Videotext-Taste, um das Programm zu sperren. Wenn Sie das
Programm freigeben möchten, gehen Sie bitte ins Hauptmenü, geben das Kennwort ein, drücken Sie
dann die grüne Taste erneut. Elternrichtlinien: Drücken Sie ◄►, um eine Stufe auszuwählen.
Diese Option ist nur in den Modi DVB-T und ATV verfügbar!
21
DE
DYON GAMMA 24
6.2.7 EPG Menü (Elektronischer Programmführer).
Das EPG-Menü dient dazu, um zu schauen, was auf einem DTV- oder Radiosender an diesem Tag
gesendet wird. Um in das EPG-Menü zu gelangen drücken Sie die EPG-Taste, das folgende Menü wird
angezeigt:
Grüne Taste /
INFO Taste
Gelbe Taste
Planer
Blaue Taste
Erinnerung
Nutzen Sie zur Auswahl der Programme, drücken Sie die INFO-Taste, um die
Programminformationen anzuzeigen.
Drücken Sie die gelbe Videotext-Taste. Es werden alle Erinnerungen des Planers
angezeigt, drücken Sie ▲▼ , um die einzelnen Punkte auszuwählen, drücken Sie
die rote Taste,
Menü zurückzukehren.
um die Erinnerungsliste zu löschen. Drücken Sie EPG, um ins EPG-
Drücken Sie die blaue Taste, um ein Programm auszuwählen und eine
Erinnerungszeit einzustellen, der Fernseher wird zur Erinnerungszeit automatisch
zum gewünschten Programm umschalten.
22
6.2.8 Fehlersuche
Fehler / Problem / Symptom
Bild Ton
DYON GAMMA 24
Kontrolle
DE
Schnee
Schatten
Störungen
Normales Bild
Rauschen
Ton
normal
Rauschen
Stumm
Position der Antenne, Ausrichtung und
Verbindung
Position der Antenne, Ausrichtung und
Verbindung
elektronische Geräte, Auto/Motorrad,
Leuchtstoffröhren
Lautstärke (überprüfen Sie, ob die
Stummschaltung aktiv ist oder ob alle
Verbindungen des Audiosystems intakt
sind)
Das Netzkabel ist nicht eingesteckt
Der Netzschalter ist nicht eingeschaltet
Kein Bild
Keine Farbe
Stumm
Ton
normal
Kontrast und
Helligkeit/Lautstärkeeinstellungen
Drücken Sie die Standby-Taste auf der
Fernbedienung zur Kontrolle
Farbsteuerung
23
DYON GAMMA 24
7 Die DVB-S Menüführung
DE
Der Empfänger ist für den Empfang und zum Betrachten unverschlüsselter digitaler SD-Satellitensender
(frei empfangbar) für den privaten Gebrauch bestimmt. Bitte beachten Sie, dass HD-Kanäle nicht
empfangen werden können.
7.1 Erstinstallation
Nachdem alle Anschlüsse vorgenommen wurden, schalten Sie
den Fernseher ein. Drücken Sie Ein/Aus zum Einschalten des
Satellitenempfängers. Bei Erstbenutzung und nach einer
Rückstellung zu den Werkseinstellungen wird der
Installationsführer angezeigt.
(1) Wählen Sie [Menüsprache] und drücken Sie / zur
Auswahl der gewünschten Sprache.
(2) Drücken Sie OK zur Bestätigung.
(3) Die Senderliste des Satelliten ASTRA 19,2° Ost ist bereits
vorinstalliert. Das Gerät kann nun verwendet werden.
Bitte beachten Sie:
Benutzen Sie mehr als einen Satelliten, so müssen Sie den Satelliten den korrekten
DiSEqC-LNB zuordnen, der in Ihrer Satelliteninstallation benutzt wird.
7.2 Kanaleinstellungen
Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Kanal].
Das Menü bietet verschiedene Optionen zur Kanaleinstellung.
Wählen Sie eine Option und drücken Sie OK oder , um die
Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des
Menüs.
7.2.1 Kanalbearbeitung
Zur Bearbeitung der Kanäle (Sperren, Überspringen, Favoriten,
Verschieben oder Löschen) rufen Sie das
Kanalbearbeitungsmenü auf. Für dieses Menü benötigen Sie ein
Passwort. Geben Sie das Standard-Passwort „000000“ ein.
24
Favoritenkanal einstellen
Erstellen Sie eine Liste Ihrer Favoritenkanäle für leichteren Zugang. Stellen Sie Ihre Fernseh- und
Radiofavoritenkanäle ein:
1. Wählen Sie den gewünschten Kanal und drücken Sie FAVOURITE. Ein herzförmiges Symbol wird
angezeigt, dieser Kanal ist nun als Favorit markiert.
2. Wiederholen Sie diesen Schritt zur Auswahl weiterer Favoritenkanäle.
3. Zur Bestätigung und zum Verlassen des Menüs drücken Sie EXIT. Zum Löschen eines Favoritenkanals
in der Liste drücken Sie erneut FAVOURITE auf der Fernbedienung; das herzförmige Symbol wird
gelöscht.
Favoritenkanal aufrufen
1. Drücken Sie FAVOURITE zur Anzeige des Favoritenmenüs.
2. Drücken Sie / und wählen Sie die Favoritenkanäle.
3. Drücken Sie OK und wählen Sie Ihren Favoritenkanal.
Fernseh- oder Radiokanal löschen
1. Wählen Sie den gewünschten Kanal drücken Sie die BLAUE Taste, eine Mitteilung wird angezeigt.
Drücken Sie OK, um den Kanal zu löschen.
2. Wiederholen Sie diesen Schritt zum Löschen weiterer Kanäle.
Fernseh- oder Radiokanal überspringen
1. Wählen Sie den gewünschten Kanal und drücken Sie die GRÜNE Taste. Das Symbol zum
Überspringen wird angezeigt und der Kanal ist nun zum Überspringen markiert.
2. Wiederholen Sie diesen Schritt zum Überspringen weiterer Kanäle.
3. Zur Bestätigung und zum Verlassen des Menüs drücken Sie EXIT. Zum Aufheben der Funktion drücken
Sie wieder die GRÜNE Taste, das Symbol zum Überspringen wird gelöscht.
Fernseh- oder Radiokanal verschieben
1. Wählen Sie den gewünschten Kanal und drücken Sie die ROTE Taste. Das Symbol zum Verschieben
wird angezeigt.
2. Drücken Sie / zum Verschieben des Kanals.
3. Drücken Sie OK zur Bestätigung.
4. Wiederholen Sie diesen Schritt zum Verschieben weiterer Kanäle.
Kanal sperren
Zum Sperren bestimmter Kanäle gehen Sie wie folgt vor:
1. Wählen Sie den gewünschten Kanal und drücken Sie die
GELBE Taste. Das Schlosssymbol wird angezeigt und der Kanal
ist nun als gesperrt markiert.
2. Wiederholen Sie diesen Schritt zum Sperren weiterer Kanäle.
3. Zur Bestätigung und zum Verlassen des Menüs drücken Sie
EXIT.
4. Zum Aufheben der Funktion drücken Sie wieder die GELBE
Taste.
5. Zur Anzeige eines gesperrten Kanals müssen Sie entweder
das Standard-Passwort „000000“ oder Ihr eigenes Passwort
eingeben.
DYON GAMMA 24
DE
25
DE
DYON GAMMA 24
7.2.2 EPG (Elektronische Programmzeitschrift)
EPG ist eine elektronische Programmzeitschrift, welche die Programme der Kanäle für die kommenden 7
Tage aufführt. Drücken Sie EPG auf der Fernbedienung, um die Funktion aufzurufen. Mit / wählen Sie
den gewünschten Kanal. Steht mehr als eine Seite Informationen zur Verfügung, so blättern Sie mit der
BLAUEN Taste vorwärts um, mit der GELBEN Taste blättern Sie rückwärts um.
Mit OK fügen Sie das gewählte Programm der Planungsliste hinzu. Das Gerät schaltet zum
entsprechenden Zeitpunkt automatisch zu diesem Programm um.
Mit INFO öffnen Sie im EPG-Modus das Planungsmenü.
7.2.3 Sortieren
Sortieren Sie Ihre Kanäle nach folgenden Optionen:
[Standard] Original-Reihenfolge beibehalten.
[Nach Verschlüsselung] Kanäle nach Verschlüsselung sortieren.
[Dienstname] In alphabetischer Reihenfolge.
[Nach Frequenz] Kanäle nach Frequenz sortieren.
7.3 Bildeinstellungen
Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Bild].
Das Menü bietet verschiedene Optionen zur Bildeinstellung.
Wählen Sie eine Option und drücken Sie OK oder /, um die
Einstellung vorzunehmen.
Drücken Sie EXIT zum Verlassen des Menüs.
7.3.1 Auflösung
Wird das Bild nicht korrekt angezeigt, so ändern Sie die Einstellung. Diese Einstellung entspricht den
meisten üblichen Einstellungen für HDMI.
[480i]: für NTSC.
[480P]: für NTSC.
[576i]: für PAL.
[576P]: für PAL.
[720P]: für NTSC oder PAL.
[1080I]: für NTSC oder PAL.
7.3.2 TV-Format
Wird das Bild nicht korrekt angezeigt, so ändern Sie die Einstellung. Diese Einstellung entspricht den
meisten üblichen Fernsehern Ihres Landes.
[NTSC]: für NTSC.
[PAL]: für PAL.
[Auto]: TV-Format automatisch einstellen.
26
DYON GAMMA 24
7.4 Kanalsuche
Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie
[Kanalsuche]. Das Menü bietet verschiedene Optionen zur
Kanalsuche. Wählen Sie eine Option und drücken Sie OK oder
/, um die Einstellung vorzunehmen. Drücken Sie EXIT zum
Verlassen des Menüs.
7.4.1 Satellit
Hier konfigurieren Sie die Einstellungen der Satelliten.
Satellitenliste: Drücken Sie / zur Auswahl eines Satelliten, dessen Einstellungen auf der rechten
Seite angezeigt werden.
LNB-Typ: Drücken Sie //OK zur Anzeige einer Liste von LNB-Typen, die als Frequenzen lokaler
Oszillatoren angezeigt werden. Sie können die Frequenz ebenfalls als Einzel- oder Doppelnutzer unten in
der Liste eingeben.
DE
LNB-Leistung: Drücken Sie / zur Einstellung der LNB-Leistung.
22K: Drücken Sie / zum Ein- oder Ausschalten von 22K, die Einstellung erfolgt automatisch, wenn der
LNB-Typ dualer lokaler Oszillator ist.
Toneburst: Toneburst-Umschaltung aktivieren oder deaktivieren.
DiSEqC1.0: Wählen Sie den korrekten Port bis zu 4 für den korrekten LNB.
DiSEqC1.1: Wählen Sie den korrekten Port bis zu 16 für den korrekten LNB.
Motor: Mit den Navigationstasten links/rechts wählen Sie DiSEqC1.2 oder DiSEqC1.3. Mit
OK zeigen Sie das Menü zur Positionseinstellung an.
DiSEqC1.2: Motor in korrekte Position zum Arretieren des Signals fahren.
DiSEqC1.3: Motor entsprechend lokaler und Satellitenpositionen fahren.
Motoreinstellungen: (Wählen Sie DiSEqC und drücken Sie OK)
Auto: Mit den Navigationstasten links/rechts bewegen Sie die Antenne in
West/Ost-Richtung. Der Motor stoppt automatisch, wenn das Signal
empfangen wird.
Kontinuierlich: Mit den Navigationstasten links/rechts bewegen Sie die Antenne in
West/Ost-Richtung. Der Motor stoppt erst, wenn Sie ihn manuell anhalten.
Schrittweise [1]: Mit den Navigationstasten links/rechts gehen Sie nur jeweils einen Schritt
weiter.
Position speichern: Aktuelle Position des Motors speichern.
Position aufrufen: Mit den Navigationstasten links/rechts rufen Sie die gespeicherte Position
auf.
Referenz aufrufen: Alle Positionen zurückstellen.
X aufrufen: Position aufrufen, die für lokale und Satellitenpositionen berechnet wurde.
27
DE
DYON GAMMA 24
Satellit hinzufügen:
Drücken Sie die ROTE Taste, um einen neuen Satelliten
hinzuzufügen. Geben Sie den Längengrad ein und bearbeiten
Sie den Namen des Satelliten mit der virtuellen Tastatur.
Satellit bearbeiten:
Drücken Sie die GRÜNE Taste, um einen Satelliten zu
bearbeiten.
Satellit löschen:
Drücken Sie die GELBE Taste, um einen Satelliten zu löschen.
Drücken Sie OK zur Bestätigung.
Einzelnen Satelliten suchen:
Drücken Sie die BLAUE Taste, um das Menü der
Scaneinstellungen anzuzeigen.
Scanmodus:
Drücken Sie / zur Auswahl des Standards zum Scannen der
Transponder, Blinder Scan und Netzwerk, die mit NIT scannen.
Verschlüsselt:
Drücken Sie /zur Auswahl von Alle Kanäle oder FTA (frei
empfangbare) Kanäle.
Diensttyp:
Drücken Sie / zur Auswahl von ALLE, DTV oder Radio.
Drücken Sie OK, um den Scan mit obigen Einstellungen zu
starten.
Mehrere Satelliten suchen:
Drücken Sie OK zur Auswahl der Satelliten mit Markierung „9“, dann drücken Sie die BLAUE Taste zur
Anzeige des Menüs der Scaneinstellungen. Nach der Konfiguration wie einzelnen Satelliten suchen
drücken Sie OK, um den Scan nach mehreren Satelliten zu starten.
Kanalsuche
Scannen Sie die Satelliten oder Transponder entsprechend der Konfigurationen.
Blinder Scan
Scannen Sie zunächst das Band, um die Transponder zu erhalten, die eingestellt werden können.
Anschließend scannen Sie die Transponder einzeln, um die Kanäle zu erhalten.
28
DYON GAMMA 24
7.4.2 Transponder
Drücken Sie GOTO, um zur Liste der Transponder des eingestellten Satelliten umzuschalten. Drücken Sie
erneut GOTO, um zur Satellitenliste zurückzuschalten.
Transponder hinzufügen:
Drücken Sie die ROTE Taste, um einen neuen Transponder hinzuzufügen. Ein bestehender TP kann nicht
unter dem gleichen Satelliten gespeichert werden.
Transponder bearbeiten:
Drücken Sie die GRÜNE Taste, um einen Transponder zu bearbeiten. Ein bestehender TP kann nicht
unter dem gleichen Satelliten gespeichert werden.
Transponder löschen:
Drücken Sie die GELBE Taste, um einen Transponder zu löschen. Drücken Sie OK zur Bestätigung.
Einzelnen Transponder suchen:
Drücken Sie die BLAUE Taste, um das Menü der Scaneinstellungen anzuzeigen. Nach der Konfiguration
der Einstellungen drücken Sie OK, um den Scan zu starten.
Mehrere Transponder suchen:
Drücken Sie OK zur Auswahl der Transponder mit Markierung „9“, dann drücken Sie die BLAUE Taste
zur Anzeige des Menüs der Scaneinstellungen. Nach der Konfiguration der Einstellungen drücken Sie OK,
um den Scan nach mehreren Transpondern zu starten.
DE
7.5 Zeiteinstellungen
Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Zeit].
Das Menü bietet verschiedene Optionen zur Zeiteinstellung.
Wählen Sie eine Option und drücken Sie OK oder /, um
die Einstellung vorzunehmen. Drücken Sie EXIT zum
Verlassen des Menüs.
(1) Autom. Uhrzeit: Aktivierung oder Deaktivierung der
automatischen Zeiteinstellung durch den
Sender.
(2) Zeitzone: Hier wählen Sie Ihre Zeitzone.
(3) Datum: Hier stellen Sie das Systemdatum ein.
(4) Uhrzeit: Hier stellen Sie die Systemzeit ein.
29
DE
DYON GAMMA 24
7.6 Voreinstellungen
Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie
[Option]. Das Menü bietet verschiedene Optionen zur Einstellung
der OSD-Sprache, Untertitelsprache und Audiosprache. Wählen
Sie eine Option und drücken Sie /, um die Einstellung
vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.
(1) OSD-Sprache: Wählen Sie eine OSD-Sprache.
(2) Audiosprache: Wählen Sie die bevorzugte Audiosprache für
die Fernsehkanäle. Ist die Sprache nicht verfügbar, so wird die
Standard-Programmsprache benutzt.
(3) Untertitelsprache: Wählen Sie die bevorzugte
Untertitelsprache.
(4) Digital Audio: Hier stellen Sie den Ausgangsmodus für
digitales Audio ein.
(5) Banner Dauer: Hier stellen Sie die Anzeigedauer der Banner
ein, bevor sie wieder ausgeblendet werden.
7.7 System
Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie
[System]. Das Menü bietet verschiedene Optionen zur
Systemeinstellung. Wählen Sie eine Option und drücken Sie OK
oder /, um die Einstellung vorzunehmen. Drücken Sie EXIT
zum Verlassen des Menüs.
7.7.1 Passwort einstellen
Hier stellen Sie Ihr Passwort für gesperrte Kanäle ein. Geben Sie Ihr altes Passwort oder das StandardPasswort „000000“ ein. Anschließend werden Sie aufgefordert, Ihr neues Passwort einzugeben. Zur
Bestätigung geben Sie Ihr neues Passwort erneut ein. Nach der Bestätigung drücken Sie EXIT zum
Verlassen des Menüs.
7.7.2 Rückstellung
Hier stellen Sie Ihren Satellitenempfänger auf die Werkseinstellungen zurück. Im Hauptmenü wählen Sie
[Rückstellung] und drücken Sie OK oder die Navigationstaste rechts. Geben Sie Ihr Passwort oder das
Standard-Passwort „000000“ ein und drücken Sie OK zur Bestätigung. Hiermit werden alle
voreingestellten Kanäle und Ihre personalisierten Einstellungen gelöscht.
7.7.3 Informationen
Hier werden Modell-, Hardware- und Softwareinformationen angezeigt.
7.7.4 Aufrufliste
Aktivieren oder deaktivieren Sie die Funktion Aufrufliste, welche ein Umschalten zwischen mehreren
Kanälen ermöglicht.
7.7.5 Software-Aktualisierung
Wählen Sie den Start der Software-Aktualisierung, hierzu muss ein USB-Speichermedium mit der
Aktualisierungsdatei angeschlossen sein.
30
8 Glossar
DYON GAMMA 24
DiSEqC Digital Satellite Equipment Control; Digitalsystem, mit dem der Empfänger
unterschiedliche Komponenten des externen Geräts steuern kann. Wird
insbesondere zur Auswahl zwischen mehreren Satellitenpositionen benutzt (z.B.
Astra und Eutelsat).
EPG Elektronische Programmzeitschrift
RF-Anschluss Koaxialanschluss für LNB-Antennenkabel.
FTA Free to Air-Dienste (frei empfangbar). Diese Kanäle können ohne Decoder
empfangen werden.
LNB Low Noise Block Verstärker / Konverter; Gerät in der Mitte der Antenne, welches
die eingehenden Hochfrequenzsignale von Satelliten in den
Niederfrequenzbereich umwandelt und gleichzeitig verstärkt.
Mute Taste auf der Fernbedienung, mit welcher der Ton vorübergehend
stummgeschaltet wird.
OSD On-Screen Display; Bildschirmmenü zur Steuerung der Funktionen.
PID Identifizierungsnummer eines empfangenen Datenstreams. Die PIDs
gewährleisten, dass ein Kanal vollständig empfangen wird.
Receiver Empfänger, der Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART 21-poliger Anschluss für Satellitenempfänger und Fernseher.
Transponder Satellitenfrequenz. Mehrere Digitalkanäle können gleichzeitig auf einem
Transponder übertragen werden.
HDMI High Definition Multimedia Interface. Anschluss zur Übertragung von Bild und Ton
in HD-Qualität.
Y/PB/PR Anschluss zur Übertragung von Bild in Hoher Qualität nach RGB Farben getrennt
RGB Getrennte Farbinformationsübertragung (Rot-Grün-Blau)
DVB-S Digitales Satellitenfernsehen
DVB-S2 Digitales Satellitenfernsehen mit Unterstützung für hoch auflösendes Fernsehen
HD Hoch auflösendes Fernsehen (High Definition)
DE
Hersteller
Axdia International GmbH
Formerweg 9
D-47877 Willich (Germany)
Tel: +49(0) 2154 / 8826-0
Fax: +49(0) 2154 / 8826-100
Web: www.dyon.eu
Support-Hotline: +49 (0)2154 / 8826-101
E-Mail: info@axdia.de
31
DYON GAMMA 24
9 Störungserkennung
DE
Bei Problemen mit diesem Gerät oder seiner Installation sehen Sie sich bitte noch einmal genau
den entsprechenden Abschnitt in dieser Bedienungsanleitung an und lessen Sie Einzelheiten in
der nachstehenden Tabelle.
Problem Mögliche Ursache Lösungsvorschlag
Kein Bild
Anzeige „Kein Signal“
Kein Ton
Ton, jedoch kein Bild
Kanal kann nicht
gesehen werden
Kanalsperrcode
vergessen
Fernbedienung
funktioniert nicht
Bild bleibt stehen oder
Mosaik
Netzstecker nicht in der Steckdose. Stecken Sie den Netzstecker in
die Steckdose.
Gerät ist nicht eingeschaltet. Schalten Sie das Gerät ein.
DVB-S-Kabel ist nicht angeschlossen. Schließen Sie das DVB-S-Kabel
an.
Falsche Einstellung. Stellen Sie die Parameter korrekt
ein.
Audiokabel nicht oder nicht korrekt
angeschlossen.
Ton ist stummgeschaltet. Stellen Sie die Lautstärke ein.
Falscher Soundtrack gewählt. Wählen Sie einen anderen
AV-Kabel nicht oder nicht korrekt
angeschlossen
Dies ist ein Radiokanal. Drücken Sie TV/RADIO zum
Kanal ist verschlüsselt. Wählen Sie einen alternativen
Installieren Sie den Kanal erneut,
Gerät ist ausgeschaltet. Stecken Sie den Netzstecker in
Fernbedienung ist nicht auf den Sensor
ausgerichtet.
Frontblende ist nicht in freier Sicht. Entfernen Sie Behinderungen.
Batterien der Fernbedienung nicht korrekt
eingesetzt.
Batterien der Fernbedienung erschöpft. Tauschen Sie die Batterien der
Das Signal ist zu schwach. Verstärken Sie das Signal.
Schließen Sie das Audiokabel
korrekt an.
Soundtrack.
Schließen Sie das AV-Kabel
korrekt an.
Umschalten in den TV-Modus.
Kanal.
damit umgehen Sie die
Kanalsperre.
die Steckdose und schalten Sie
das Gerät ein.
Richten Sie die Fernbedienung
auf die Frontblende des Geräts
aus.
Überprüfen Sie die Polarität.
Fernbedienung aus.
32
DYON GAMMA 24
10 Spezifikationen
Element Spezifikation
ATV/DTVTuner Frequenzgang VHF: 174MHz bis 230 MHz
DVB-T Demodulation
DVB-S2 Tuner
Anschlüsse
Leistung
Demodulator COFDM
OFDM Modulation 2K, 8K FFT, SFN und MFN
Trägersignal 2K/8K
Guard-Intervall 1/4, 1/8, 1/16, 1/32
Frequenzgang 950MHz to 2150MHz
Eingangsimpedanz 75 Ohm unsymmetrisch
Signaleingangspegel
Symbolrate 2-45 Mb/s
Demodulation QPSK DVB-S Demodulation
FEC 1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
RF Eingang IEC 169-2 Buchse
RF Durchschleifung IEC 165-2 Buchse
TV SCART Composite Video, Audio L/R
Netzspannung 100-240V ~ 50/60Hz
Leistungsaufnahme 60 W.
UHF: 470MHz bis 862 MHz
-65 ~ -25DBM
DE
Display Decodermodul PAL, NTSC
Decodierung Video MPEG2 Transport MP@ML
Ton MPEG2 Audio Layer
Sonstiges Prüfzeichen ETSIEN 300 744 DVB-T Prüfzeichen
* Änderung der Spezifikationen, auch ohne Vorankündigung, vorbehalten.
Entsorgung elektrischer und elektronischer Geräte
Dieses Produkt muss am Ende seiner Gebrauchsfähigkeit ordnungsgemäß entsorgt
werden, eine Entsorgung mit dem Hausmüll ist nicht statthaft.
Dieses Produkt muss bei den entsprechenden Recycling-Sammelstellen oder dem Fachhändler
abgegeben werden, von dem ein gleichartiges Produkt erneut erworben wird. Das Symbol der
Mülltonne bestätigt, dass dieses Produkt den Bestimmungen der Umwelt-Richtlinien
(2002/95/EC, 2002/96/EC, 2003/108/EC) entspricht und entsprechend ordnungsgemäß entsorgt
werden muss. Nähere Einzelheiten zu den Recycling-Sammelstellen erfahren Sie von Ihren
örtlichen Behörden. Zuwiderhandlungen werden entsprechend verfolgt
Bildseitenverhältnis 4:3 (Letterbox, Pan & Scan), 16:9
ETSIEN 300 421 DVB-S Prüfzeichen
Soundmodus Rechts, Links, Stereo
33
DYON GAMMA 24
11 Garantiebedingungen
DE
Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewährleistungsverpflichtungen unberührt.
Für unsere Produkte leisten wir Garantie gemäß nachfolgenden Bedingungen:
1. Wir geben 24 Monate-Gewährleistung für DYON-Produkte. Innerhalb von 12 Monaten ab
Kaufdatum beheben wir unentgeltlich nach Massgabe der folgenden Garantiebedingungen
Schäden oder Mängel am Produkt. Bei einem Mangel oder Defekt, der später als 12 Monate nach
dem Kaufdatum festgestellt wird, muß für eine Garantiereparatur ein Fabrikationsfehler
nachweislich vorliegen.
Die Garantie erstreckt sich nicht auf Batterien und andere Teile, die zu den Verbrauchsgütern
zählen, leicht zerbrechliche Teile, wie z.B. Glas oder Kunststoff sowie Defekte aufgrund des
normalen Verschleißes. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige
Abweichungen von der Soll-Beschaffenheit, die für die Wert- und Gebrauchstauglichkeit des
Produkts unerheblich sind, durch Schäden aus chemischen und elektrochemischen
Einwirkungen, von Wasser sowie allgemein aus anormalen Bedingungen.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl
unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden. AXDIA behält sich
das Recht auf Austausch gegen ein gleichwertiges Ersatzgerät vor, falls das eingesandte Produkt
innerhalb eines angemessenen Zeit- und Kostenrahmens nicht instand gesetzt werden kann.
Ebenso kann das Produkt gegen ein anderes gleichwertiges Modell ausgetauscht werden.
Instandsetzungen vor Ort können nicht verlangt werden. Ersetzte bzw. getauschte Teile gehen in
unser Eigentum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen
werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Produkte mit Ergänzungsoder Zubehörteilen versehen werden, die nicht auf unsere Produkte abgestimmt sind.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine
neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist
für das ganze Produkt.
5. Weitergehende und andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Produkts
entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist –
ausgeschlossen. Wir haften also nicht für zufällige, indirekte oder sonstige Folgeschäden aller
Art, die zu Nutzungseinschränkungen, Datenverlusten, Gewinneinbußen oder Betriebsausfall
führen.
Geltendmachung eines Garantiefalles
1. Um den Garantieservice in Anspruch zu nehmen, müssen Sie Kontakt mit AXDIA Service-Center
über Email, per Fax oder Telefon aufnehmen (Kontaktdaten siehe unten). Ebenso steht Ihnen
dafür unser Serviceformular auf unserer Webseite oder auf der Rückseite der
Garantiebedienungen zur Verfügung.
2. AXDIA Service-Center wird versuchen, Ihr Problem zu diagnostizieren und zu lösen. Wird ein
Garantiefall festgestellt, erhalten Sie eine RMA Nummer (Return Material Authorization) und
werden gebeten, das Produkt zu AXDIA einzusenden.
ACHTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-Nummer
versehen sind.
34
Für die Einsendung des Produktes ist folgendes zu beachten:
DYON GAMMA 24
1. Die Sendung ist ausreichend frankiert, versichert und transportgerecht einzusenden. Dem
Produkt darf kein Zubehör beigefügt sein (keine Kabel, CD‘s, Speicherkarten, Handbücher, etc.),
wenn nicht von AXDIA Service-Center anders bestimmt.
2. Die RMA-Nummer ist sichtbar und lesbar von außen auf der Verpackung zu vermerken.
3. Eine Kopie des Kaufbelegs muss als Garantienachweis beigefügt werden.
4. Nach Eingang des eingesandten Produkts leistet AXDIA Garantie gemäß Garantiebedienungen
und sendet das Produkt frei Haus versichert zurück.
Außerhalb der Garantie
AXDIA kann einen Serviceanspruch außerhalb der Garantie ablehnen. Willigt AXDIA in
einen Service außerhalb der Garantie ein, so werden alle Instandsetzungs- und
Transportkosten in Rechnung gestellt.
AXDIA nimmt keine Sendungen an, die nicht zuvor von AXDIA durch RMA (Return Material
Authorization) genehmigt wurden.
DE
35
Loading...
