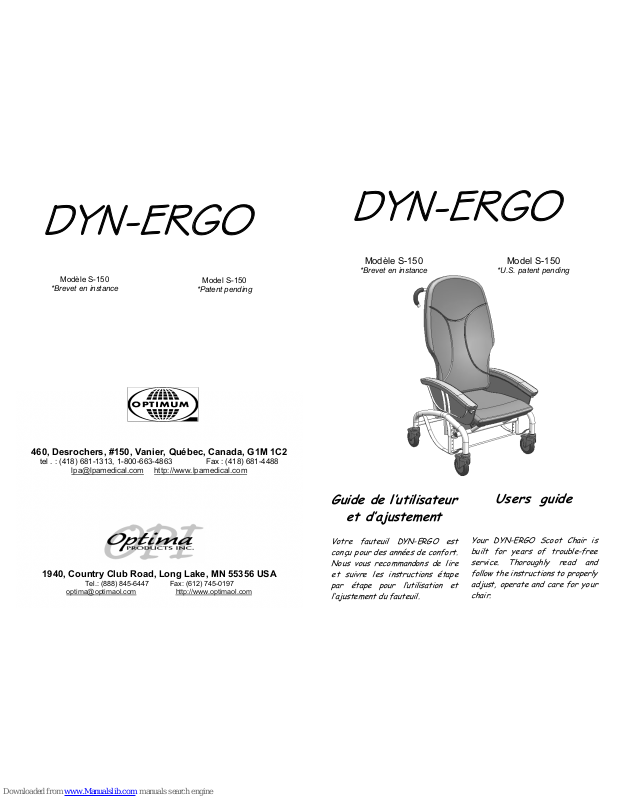

DYN-ERGO S-150 User Manual

460, Desrochers, #150, Vanier, Québec, Canada, G1M 1C2

tel . : [phone] Fax : [phone]

[e-mail]

http://www.lpamedical.com

1940, Country Club Road, Long Lake, MN 55356 USA

Tel.: [phone] Fax: [phone]

[e-mail]

http://www.optimaol.com

Modèle S-150

*Brevet en instance

Model S-150

*Patent pending

DY

N

-ERG

O

Modèle S-150

*Brevet en instance

Guide de l’utilisateur

et d’ajustement

Votre fauteuil DYN-ERGO est
conçu pour des années de confort.
Nous vous recommandons de lire
et suivre les instructions étape
par étape pour l’utilisation et
l’ajustement du fauteuil.

Model S-150

*U.S. patent pending

Users guide

Your DYN-ERGO Scoot Chair is
built for years of trouble-free
service. Thoroughly read and
follow the instructions to properly
adjust, operate and care for your
chair.

DY

N

-ERG

O

A

B

C

D

SA-30

SA-20

SA-40

SA-10

SA-50

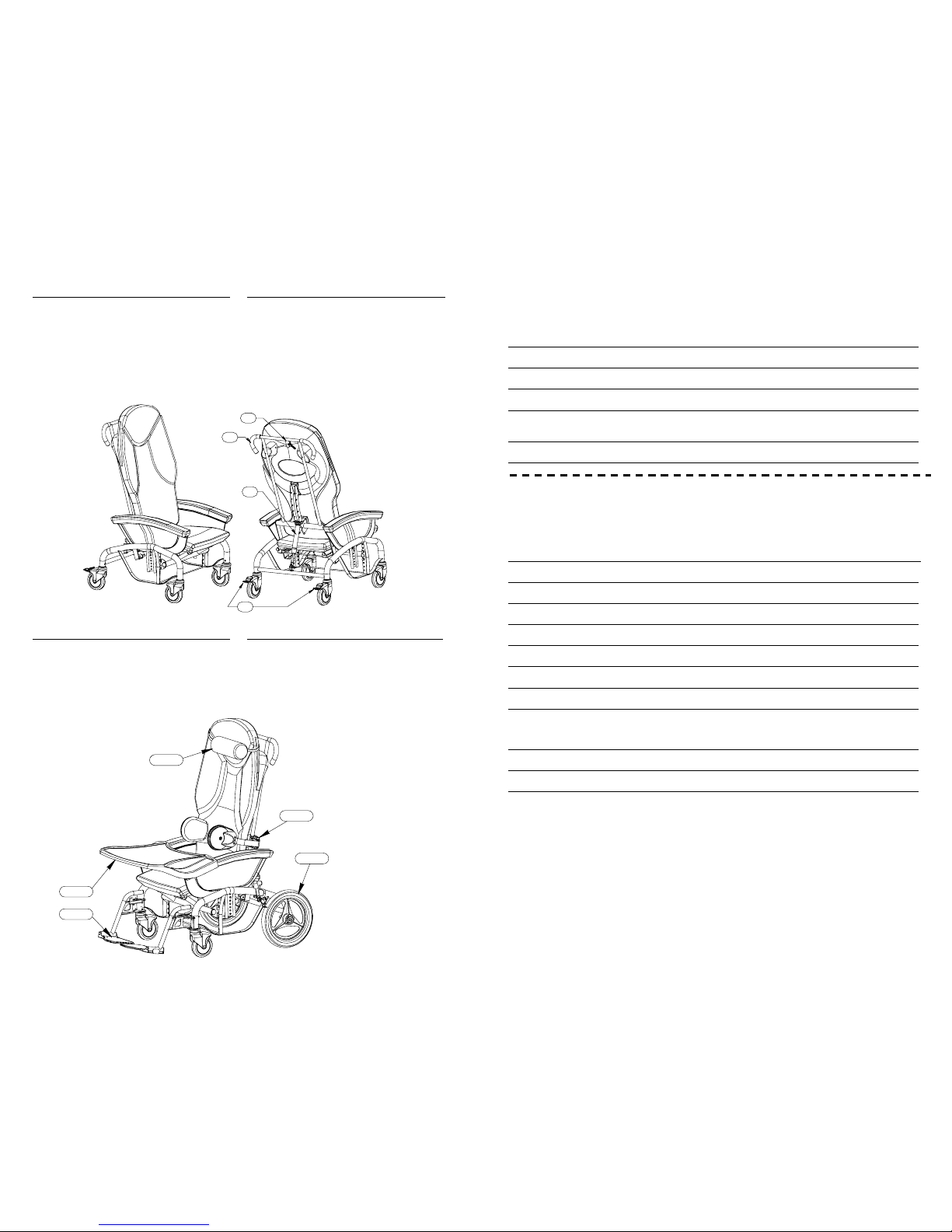

Utilisation du fauteuil Dyn-Ergo

Voici les principales composantes pour une
utilisation sécuritaire du fauteuil.

A : Frein sur chacune des roues arrières.
B : Manette d’activation du cylindre au gaz

pour la bascule de l’assise.

C : Cylindre au gaz.
D : Poignée de c ontrôle du fauteuil.

Options disponibles

SA-10 : Appuis-pieds démontables et
repliables sur les côtés du fauteuil

SA-20 : Supports thoraciques structuraux

rétractables ajustables en haut eur et en
largeur

SA-30 : Ensembl e d e roues arrièr es de 13"
(33cm) avec ensemble de freins

SA-40 : Table d’activité amovible
SA–50 : Appui-cervical

Using the Dyn-Ergo Scoot Chair

For safest operati on, please familiarize
yourself with the following components:

A : Brake on eac h rear wheel.
B : Tilt-In-Space lever activator.
C : Gas cylinder.
D : Push handle.

Available Options

SA-10 : Swing-Away Footrests store at side
of chair.

SA-20 : Structural Lat eral Supports adjust to

provide c omfort ably correct trunk positioning.
Removable if desired.

SA-30 : 13 Inch Rear W heels with brakes.

SA-40 : Removable Activity Tray
SA–50 : C ervical H eadrest

POUR VOS DOSSIERS

Dossier d'achat pour garantie
LPA M ÉDIC AL 3-1:

Date d'achat

Vendeur

Adresse

No. De modèle, No. De série, description, quantité

MERCI D'AVO IR CHOIS I LES PRODUITS LPA
MÉDICAL.

S.V.P. DÉTACHER ET RETOURNER LA CARTE
D' INFORMATIONS DANS LES 30 JOURS
SUIVANTS LA DATE D'ACHAT.

Date d'achat:

Vendeur

Adresse

Nom du centre

Adresse du centre

Ville

Province : Code postal :

No. de modèle, no. de série, description et quantité
achetée:

Nombre de lits

Sorte d'établissem ent

Hôpital de longue durée
Centre d’accueil

Qu’est-ce qui vous a infl uencé le plus dans votre
décision

Annonce
Centre d’accueil Exposition
Vendeur
Suggestion d’un profess ionnel

FOR YOUR RECORDS

Purchaser’s record for

LPA MEDICAL 3-1 W ARRANTY

Date of purchase

Purchased from

Address

Model No, serial No., description and quantit y

THANK YOU FOR CHOO SING LPA MED ICAL

PRODUCTS.

PLEASE FILL OUR DETACH AND RETURN THIS

INFORMAT ION CARD W ITHIN 30 D AYS OF

PURCHASE.

Date or purchase

Purchase from

Address

Facility’s name

Facility’s street address

City

:Zip :State / province

Model No. Description, and quantity of item s

purchased:

Number of beds in your facility

Facility type:

 SNF
 ICF
 Hospital
 Other

What influence your decision the most

 Magazine Ad
 Direct mail
 Brand name
 Convention exhibit
 Friend’s suggestion
 Salesperson’s suggestion

GARANTIE LPA MÉDICAL

TERMES & CONDITIONS

GÉNÉRAL:

• LPA MÉDICAL se réserve le droit de modifier sans avis

ou obligation la conception, les spécifications et les prix des
équipements qu'elle manufacture. Le transport est chargé
au prix en vigueur au moment de l'expédition.

TRANSPORT:

• Toute marchandise endommagée par le transport devra

faire l’objet d'une déclaration immédiate à la livraison, suivi
d’une réclamation écrite dans les cinq (5) jours suivants.
Une copie de la réclamation devra être envoyée à LPA.

RETOUR DE MARCHANDISE:

• Aucun retour de marchandise ne sera accepté sans

autorisation écrite de notre service à la clientèle. Toute
réclamation devra inclure les informations suivantes:
Les raisons du retour
Le numéro de la facture ou du bon de livraison
Le numéro du modèle ou de la pièce
La quantité de marchandise retournée.
Le retour de marchandise non autorisé ne sera en aucun
temps accepté. Tous les retours autorisés devront être
envoyés port payé, sauf s'il y a eu erreur dans la commande
ou si les items envoyés sont défectueux. Dans ce cas,
communiquez avec LPA pour des instructions spéciales.

GARANTIE 3-1

• La garantie LPA MÉDICAL couvre les défauts de

fabrication à partir de la date d'achat:
Structure métallique: 3 ans
Mécanisme : 3 ans
Rembourrage, vérins, plateau, roues: 1 an
Si une pièce fait défaut, contacter notre service à la clientèle
avec les informations suivantes:

1- Modèle, no. série et no. de pièce
2- Date d'achat et numéro de facture
3- Description du problème

ENGAGEMENT

• L’obligation de LPA MÉDICAL se limite expressément à

corriger le défaut par l’ajustement, réparation ou
remplacement de l’équipement, à la seule discrétion de LPA
Médical.

EXCLUSION

• Us ure normale (mécanisme, rembourrage, structure)

• Dommages dus à l'eau ou au feu

• Roui lle du métal et recouvrement abîmé

• Coût du transport à l'usine

• Réparation non autorisée ou faite avec d’autres pièces

que celles d'origine

• Dommages dus à un usage anormal ou abusif.

Cette garantie pourrait s’appliquer qu’en partie
si certaine de ses prov isions sont interdites par
juridiction qui ne peuvent être prévues. Cette
garantie vous donne certains droits spécifiques
qui peuvent différer selon votre localité.

LPA MEDICAL WARRANTY

TERMS & CONDITIONS

GENERAL:

• All items & prices listed are subject to change without

notice. We reserve the right to change and/or improve any
product as deemed advisable without notification.
Shipments will be made at prevailing prices at time of
shipment.

FREIGHT CLAIMS:

• LPA MEDICAL can not accept claims for merchandise

that has been damaged in transit. Examine all merchandise
upon delivery. If damage has occurred, it is the consignee’s
responsibility to file a claim with the carrier immediately if
damage is apparent upon delivery, or within 5 days if it is
subsided damage.

RETURN GOODS

• Merchandise to be returned must have prior written

authorisation from our Customer Service Department. All
request most include the following information:
Reason for requested return
LPA MEDICAL invoice or acknowledgement number
LPA MEDICAL model or part number and number of cartons
and items being returned.
Unauthorised returns will not be accepted. All authorised
returns must be shipped pre-paid except where there has
been an error in processing or a defect in materials or
workmanship, in which case Customer Service will issue
special instructions.

WARRANTY: 3-1

• LP A MEDICAL warranty covers all defects in

workmanship or materials for the following periods of time.
From date of purchase:
Metal part s (frame) 5 years
Mechanism: 3 years
Controls, tray, cylinder, cushions, pads & pillows (fill
material, fabric covers) 1 year
If service required is order this warranty, contact our
Customer Service Department in writing, giving the following
information

1- Model or part number involved
2- Date of purchase, including LPA MEDICAL invoice or

acknowledgement number

3- A description of the problem.

WHAT LPA MEDICAL WILL COVER

• LPA MEDICAL will at our option repair or replace at no

charge to you, the original purchaser, the defective product
or parts during the periods of given time

WHAT LPA MEDICAL WILL NOT COVER

• Normal wear and tears (frame, wheels, fabrics)

• Accidental damage including fire and water

• Fabric facing and metal oxidation (rust)

• Cost of transportation to or from LPA MEDICAL factory

• Unauthorised repairs made or attempted

• Damage resulting from abnormal on unreasonable use.

Your Rights Under Province or state law. This
warranty gives you specif ic legal rights, your
may also have other rights witch vary from
Province to Province or State to State.

AVERTISSEMENT

Tous les freins DOIVENT ÊTRE APLIQUÉS
EN TOUT TEMPS à l’exception des
déplacements du fauteuil.

S’assurer que tous les ajustements sont
adéquats et que tous les boulons so nt
serrés solid ement avant d’asseoir
quiconque dans le fauteuil.

Tout ajustement doit être fait sous la
supervision d’un professionnel qualifié.

Ce produit doit être utilisé dans un
environnement sécuritaire et sous
supervision constante.

Entretien du fauteuil Dyn-Ergo

Pour assurer une utilisation maximale du
fauteuil, il est nécessaire qu’il s oit tenu propre
et les pièces ajustées adéquatement.

Les surfaces de recouvrement de vinyle
doivent êtr e lavées, au besoin, à l’eau
additionnée d’un détergent doux. Selon le
besoin, un désinfectant doux, non coloré,
peut être utilisé pour compléter l’hygiène.

Les pièces métalliques exter nes du fauteuil
doivent être nettoyées au besoin en utilisant
la même solution que pour les
recouvrements.

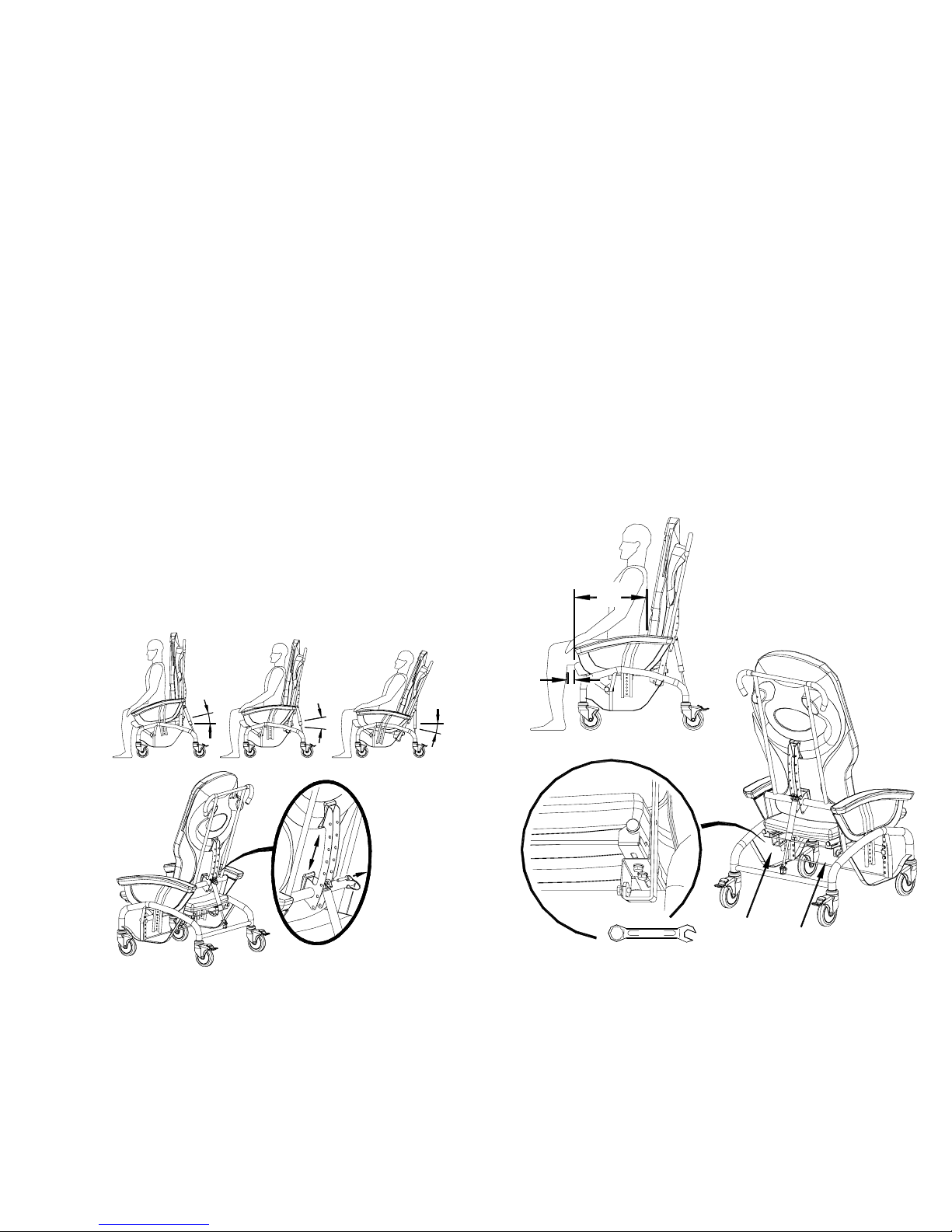

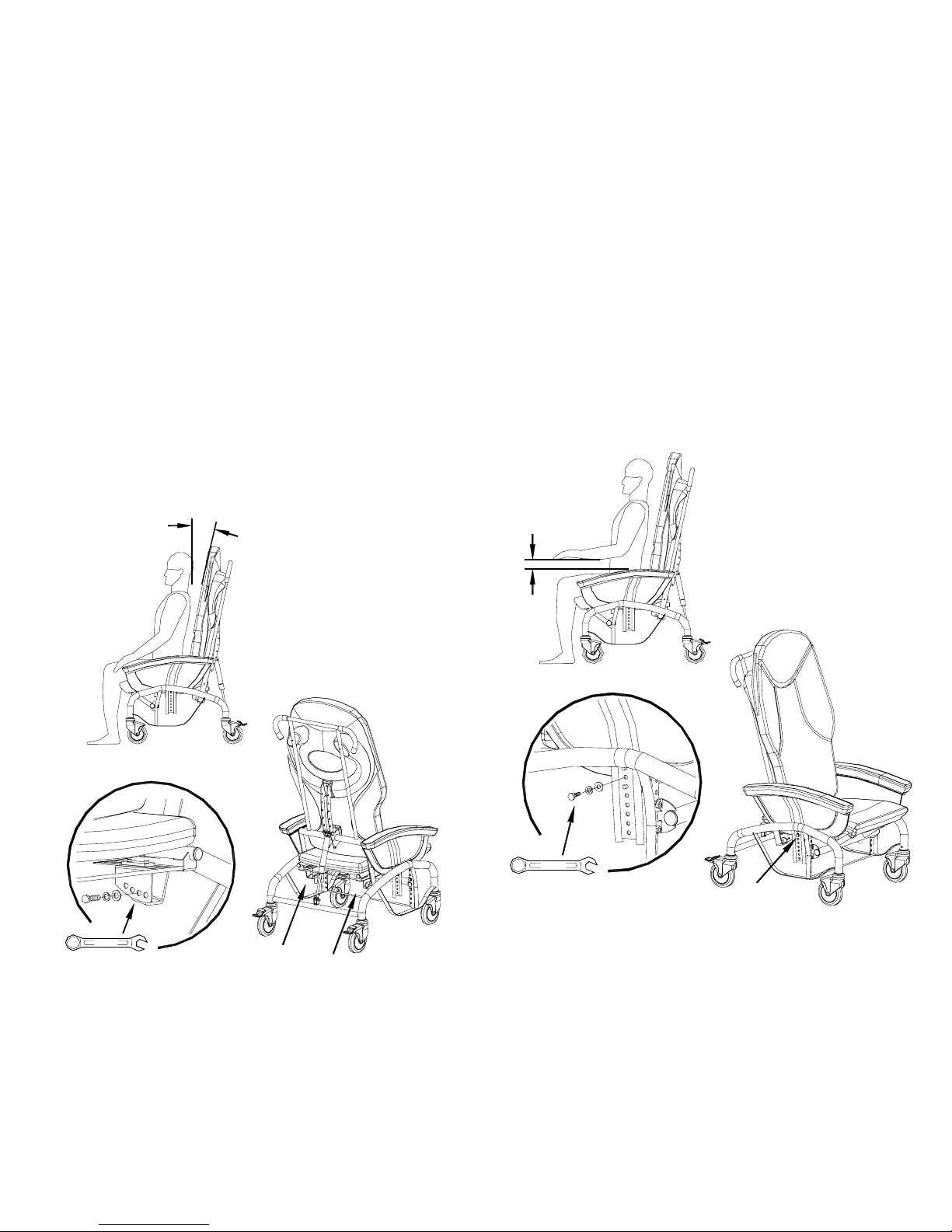

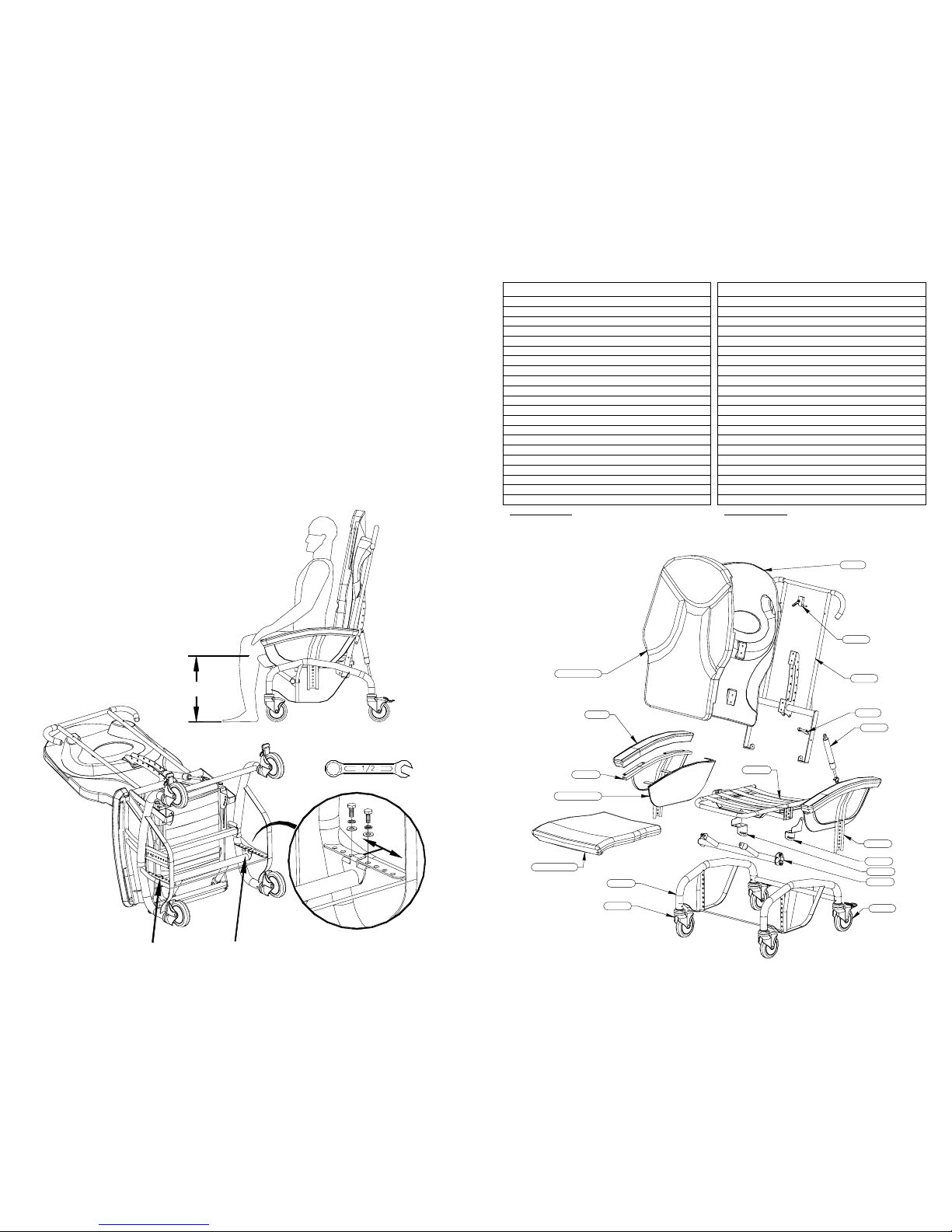

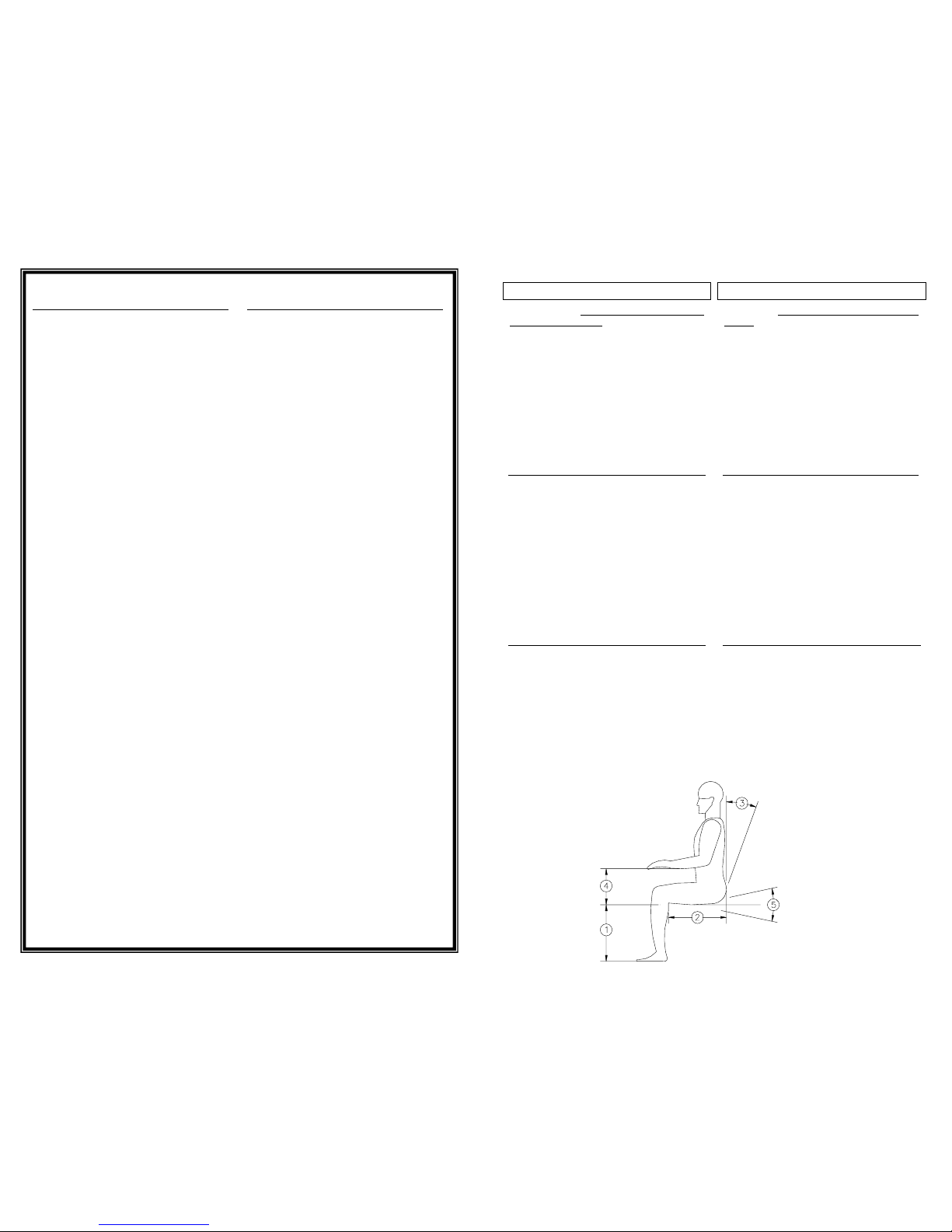

Ajustement possible du fauteuil

1. La hauteur siège/sol est ajustable de 13

½" (343mm) à 18 ½" (470mm) avec
incrémentation de 1"

2. La profondeur du siège est complètement

ajustable de 13 ¾” (350mm) à 18”
(457mm).

3. L’angle siège/dossier est ajustable de 95°

à 119° avec incrémentation de 8°.

4. La hauteur entr e le siège et l’appui bras

est ajustable de 6” (152mm) à 9 ¾”
(248mm) avec incrémentation de ¾”
(19mm).

5. L’angle de bascule du siège dépend

de différents ajustements. Il est
possible d’obtenir un angle de
soulèvemen t pour assister la levée de
l’occupant.

WARNING

All brakes MUST BE ENGAGED AT ALL
TIMES except during transportation.

Be sure all adjustments are correct and
bolts and nuts are tightened before sitting
patient in the chair.

All adjustments must be supervised by a
healthcare professional.

This product is intended for use in a
secure environment and under constant
supervision.

Dyn-Ergo chair’s maintenance

For best performance, it is nec essary that the
chair be kept clean and all parts adjusted
properly.

When needed, the upholstered surfaces
must be washed with a mild det ergent diluted
or dissolved in water. If necess ary, a mild
clear disinfectant can be used f or hygienic
purposes.

Metal parts of the chair should also be kept
clean using the same mild detergent s olution
as above.

Possible adjustments of the chair

1. The seat height from floor is adjustable

from 13 ½” to 18 ½” by 1” increments.

2. The s eat deep is adjustable from 13 ¾” to

18”.

3. Angle between seat and backrest is

adjustable from 95° to 119° by 8°
increments.

4. The armrest height from the seat is

adjustable from 6” to 9 ¾” by ¾”
increments.

5. A safer egress can be obtained by

modifying the tilt angle at the gas
cylinder s o that the chair provides
a lift assist when exiting the chair.

1.1

1. Hauteur siège / sol.

1.1. D éterminer si le siège doit êtr e relevé ou
abaissé.

1.2. Enlever les 4 boulons ( 2 par coté ) qui
maintiennent le support du siège.

1.3. Positionner le support de siège à la
hauteur ciblée. ASSUREZ-VOUS QUE
LES DEUX CÔTÉS SONT AU MÊME
NIVEAU. Remettre les 4 boulons s ans
oublier les freins d’écrous. Serrer
adéquatement.

1.4. Remettre le fauteuil sur ses roues et le
faire essayer par l’utilisateur. R efaire les
opérations au besoin.

1. Height seat adjustments.

1.1. Determine if the seat height should be
adjusted up or down.

1.2. Tip the unoccupied chair forward.
Unscrew and remove the 4 bolts on the
seat height adjustment pivot structure as
shown below.

1.3. Move the seat height adjustment pivot
structure to the desir ed position. BE
SURE EACH SIDE IS AT THE SAME
LEVEL, tighten the 4 bolts securely with
the lock washers in place.

1.4. Put the chair in an upright position and
check if the s eat is at the pro per height
for the occupant. Correct the height if
required.

SW-01

SS-010

SU-02 / SU-12

SU-03 / SU-13

SS-041

SU-05

SU-01 / SU-11

SS-020

SP-328

SP-329

SS-040

SW-02

SU-04

A1-30

PIN-01

B1-23

SS-030

SS-050

Liste de pièces

SS-010 Struct ure de base
SS-020 Struct ure de pivot
SS-030 S truct ure d’assis e
SS-040 Struct ure d’appui- bras GAUCHE
SS-041 Struct ure d’appui- bras DROIT
SS-050 Struct ure de dossie r
SP-328 Plaque d’ ajustement de dossie r DROIT
SP-329 Plaque d’ ajustement de dossie r GAUCHE
B1-23 Cylindre au ga z (sans acce ssoires)
PIN-01 Goupille de verrouilla ge
B1-26 Poignée d’ac tivation du c ylindre ave c câble
SW-01 R oue pivota nte 5pc
SW-02 Roue fixe avec frein 5pc
SU-01 Rembourrage de dossier en Cuirette C
SU-02 Rembourrage de siège Cuirette C
SU-03 Rembourrage latéral en Cuirette C
SU-04 Coquille de plastique noir pour le dossier
SU-05 Appui-br as en polyur éthane noi r, droit ou ga uche
SU-11 Rembourrage de dossier en Crypton C
SU-12 Rembourrage de siège en Crypton C
SU-13 Rembourrage latéral en Crypton C

Important : Note « C »
Toujours spécifier la couleur, le motif du tissus et le numéro de
série du Dyn-Ergo lors de la commande de pièces de
remplacement. Les pièces de remplacement peuvent avoir de
légères différences de couleur avec celles du fauteuil original. LPA
Médical ne pourra être tenu responsable pour ces différences.

Parts list

SS-010 Base frame
SS-020 Pivot structure
SS-030 Seat frame
SS-040 LEFT armrest frame
SS-041 RIGHT armrest frame
SS-050 Back frame
SP-328 RIGHT plate for back adjustment
SP-329 LEFT plat e for back a djustment
B1-23 Gaz cylinder (no accessories)
PIN-01 Lock pin
B1-26 Lever and cable for tilt
SW-01 5” swivel caster
SW-02 5” wheel with brake
SU-01 Vinyl back cushion C
SU-02 Vinyl seat cushion C
SU-03 Viny l lateral cushi on C
SU-04 Black plastic shell for back
SU-05 Black polyurethane armrest, left or right
SU-11 Crypton back cushion C
SU-12 Crypton seat cushion C
SU-13 Crypton lateral cushion C

Important : Note « C »
Always specify fabric name, pattern, color, and the Dyn-Ergo’s
serial number for all replacement part orders. Upholstered
replacement parts could vary slightly in color from the original part
due to dye lot differences. LPA Medical will not be responsible dye
lot differences.

5.1.2

5.1.3

5.1.1

5. Réglage de la bascule de

l’assise.

5.1. Il est possible d’ajuster la bascule de
l’assise selon les besoins de l’occupant.
Selon le posit ionnement du vérin au gaz
sur la ferrure à trous multiples vous
pouvez obtenir soit :

5.1.1. Une importante assistance au lever

5.1.2. Une légèr e assistance au lever

5.1.3. Une inclinaison vers l’arrière

5.2. Déterminer le type de pivotement
d’assise qui est requis en fonction des
besoins de l’occupant. Lorsque le
fauteuil est vide, démonter la goupille de
verrouillage de la ferrure à trous
multiples derrière le dossier.
Repositionner le vérin à gaz à l’endroit
adéquat, réinstaller la goupille et la
sécuriser avec l’att ache. Vérifier ensuite
la course complète de basculement en
actionnant le vérin et en laiss ant monter
le siège complètement. Ensuite,
actionner le vérin et faire descendre
complètement le siège. Assurez-vous
qu’à tout moment le câble de contrôle
reste libr e et ne c oince nul part. Faire
essayer le fauteui l par l’occupant.

5.3. Modifier au besoin.

5. Tilt angle adjustment.

5.1. T he tilt angle of the seat c an be
adjusted to accommodate the needs of
the user by changing the gas cylinder
attachment location on the backrest
bracket. T ilt angle ranges include:

5.1.1. A high lift-assist angle to aid egress

5.1.2. An all-around medium angle
position

5.1.3. An inclined tilt angle to prevent
slumping.

5.2. Determine the best tilt range for the
user. W ith the chair unocc upied,
remove the locking pin from the gas
cylinder. Move the c ylinder end along
the attachment bracket until the desired
tilt angle is achieved. Reattach the
cylinder with the locking pin and secure
the pin with the safet y loop. Test the
chair by actuating the hand lever and
moving the chair through the entire tilt
range to s ee if the desir ed angles are
achieved. Take c are that the c able is not
pinched.

5.3. Modify tilt angle range as desired.

1/2

2.1

2.1A

2. Profondeur d’assise

2.1. Déterminer si le dossier doit-être avancé
ou reculé pour offrir le dégagement
approprié à l’arrière des genoux (2.1A).

2.2. Sous le siège, à l’arrière du fauteuil,
desserrer les 4 boulons

qui passent au

travers des rainures de siège

et qui
contrôlent la profondeur d’ass ise. NE
PAS LES RETIRER COMPLETEMENT.
Pour glisser facilement le dossier, vous
devez glisser les deux côtés en même
temps de manière à ce que le dossier
se déplace bien droit.

2.3. Lorsque la profondeur appr opriée est
atteinte, resserrer fermement les
boulons.

2. Seat depth.

2.1. Determine if the seat depth is adjusted
to permit proper clearance behind the
user’s knees. The seat depth is
adjusted by moving the b ackrest. (2.1A).

2.2. B ehind the chair, just below the seat,
loosen the 4 bolts through the seat slot.
DON’T REMOVE THESE BOLTS, just
loosen them enough to be able to move
the backrest forward or backward over
the seat deck. Slide both sides of the
backrest simultaneously until the
desired depth is achieved.

2.3. When the seat is at the pr oper depth, re­tighten the 4 bolts.

1/2

3.1

3. Angle siège/dossier.

3.1. Déterminer si l’angle siège/dossier doit
être augment er ou diminuer.

3.2. Sous le siège, à l’arrière du fauteuil,
repérer la série de 4 trous en arc qui
contrôle l’angle du dossier. Retirer le
boulon de chaque c oté.

3.3. Pousser ou tirer selon le cas le haut du
dossier de manière à modifier l’angle de
ce dernier. Aligner les trous et
boulonner le dossier à l’angle voulu. Ne
pas oublier le frein d’écrous.
S’ASSURER D’UTILISER LE MÊME
TROU DE CHAQUE COTÉ.

3.4. Faire essayer par l’utilisateur et
réajuster au besoin.

3. Seat-to-backrest angle.

3.1. Determine if the seat-to-backrest angle
is positioned correctly.

3.2. Behind the chair, just below the s eat
deck, the backrest is attached along an
arc with 4 holes. R emove the bolts from
both sides of the arc.

3.3. Push or pull the top of the backrest to
modify the seat-to-backrest angle. W hen
the desired angle is achieved, align the
attachment holes and ins ert the bolts
with lock washers in place. Tighten
securely. MAKE CERTAIN THAT THE
BACKREST IS ATTACHED AT THE
SAME HOLES ON EACH SIDE.

3.4. Check the angle for proper fit and
modify if necessary.

4.1

1/2

4. Hauteur des appuis-bras.

4.1. Déterminer la hauteur cible des appuis­bras.

4.2. De chaque côté du siège, retirer le
boulon retenant l’appui-bras. Placer l’appui­bras à la hauteur voulue et remettre le boulon
sans oublier et le frein d’écrou.

4.3. Ajuster les deux côtés de la même
façon.

4. Armrest height.

4.1. Determine if the armrest height needs
adjustment.

4.2. Remove the bolt on the side of the
armrest. Move the armr est up or down
to th e d esired height. Replace the bolt
with it’s lock washer.

4.3. In most cases, it is best to adjust both
armrests to the s ame desir ed height.
