Page 1
Moderní digitální piana ve stylu pianina
NÁVOD K POUŽITÍ
DIGITÁLNÍ PIÁNO DIGITÁLNÍ PIÁNO
DPP 420 DPS 1000
Page 2
Část č. 1198207
Page 3
Bezpečnostní opatření
INSTRUKCE TÝKAJÍCÍ SE PREVENCE NEBEZPEČNÍ OHNĚ,
ELEKTRICKÉHO ŠOKU NEBO ZRANĚNÍ
UPOZORNĚNÍ: V ZÁJMU SNÍŽENÍ NEBEZPEČÍ OHNĚ NEBO ELEKTRICKÉHO ŠOKU
NEVYSTAVUJTE TOTO ZAŘÍZENÍ DEŠTI ČI VLHKOSTI.
VAROVÁNÍ
NEBEZPEČÍ ELEKTRICKÉHO ŠOKU
V ZÁJMU SNÍŽENÍ NEBEZPEČÍ ELEKTRICKÉHO ŠOKU
NEODSTRAŇUJTE KRYT (NEBO ZADNÍ ČÁST). UVNITŘ
ZAŘÍZENÍ NEJSOU ŽÁDNÉ DÍLY, JEŽ BY MOHL OPRAVIT
UŽIVATEL. OBRAŤTE SE NA KVALIFIKOVANÉHO
TECHNIKA.
Tento symbol upozorňuje na přítomnost neizolovaných nebezpečných
napětí uvnitř přístroje – napětí může být dost vysoké, aby způsobilo úraz
elektrickým proudem nebo oheň.
Tento symbol upozorňuje na důležité pokyny v obsluze a údržbě
v doprovodné literatuře. Všechny informace si pečlivě přečtěte,
abyste zabránili nesprávnému použití výrobku.
UPOZORNĚNÍ: KRYT NEOTEVÍREJTE. PŘÍTOMNOST NEBEZPEČNÉHO VYSOKÉHO NAPĚTÍ,
SERVIS BY MĚL PROVÁDĚT POUZE KVALIFIKOVANÝ TECHNIK.
VAROVÁNÍ: V ZÁJMU PREVENCE ELEKTRICKÉHO ŠOKU ŘÁDNĚ ZAPOJTE ŠIROKÝ KOLÍK
ZÁSUVKY DO ŠIROKÉ ZDÍŘKY.
Stránka 1
Page 4
Bezpečnostní opatření
DŮLEŽITÉ BEZPEČNOSTNÍ INSTRUKCE
UPOZORNĚNÍ: Při používání elektrických výrobků by vždy měly být dodržovány
bezpečnostní opatření, včetně následujících instrukcí:
1. Před použitím výrobku si pečlivě přečtěte návod k použití.
2. V zájmu snížení nebezpečí ohně či úrazu elektrickým proudem, nenechávejte děti
v blízkosti výrobku bez dozoru dospělého.
3. Výrobek nepoužívejte v blízkosti vody – například u vany, umyvadla, kuchyňského
dřezu ve vlhkém sklepě nebo u bazénu.
4. Tento výrobek by měl být používán pouze se stojanem nebo vozíkem, který je
doporučen výrobcem.
5. Tento výrobek sám o sobě nebo v kombinaci se zesilovačem a sluchátky nebo
reproduktory může poškodit sluch. Nemějte jej po dlouhou dobu nastaven na
vysokou hlasitost nebo na úrovni, která je nepříjemná. Jestliže pocítíte ztrátu sluchu
nebo zvonění v uchu, měli byste navštívit ušního lékaře.
6. Výrobek by měl být umístěn tak, aby jeho pozice nebránila správné ventilaci.
7. Výrobek by neměl být umístěn v blízkosti tepelných zdrojů, jako jsou radiátory,
zesilovače nebo jiné výrobky produkující teplo.
8. Výrobek by měl být zapojen do zdroje napětí, které je specifikováno v návodu
k použití nebo vyznačen na výrobku.
9. Tento výrobek může být vybaven polarizovanou linkovou zástrčkou (jeden kolík širší
než ty ostatní). Toto je bezpečnostní prvek. Jestliže zástrčku nemůžete zapojit do
zásuvky, kontaktuje elektrikáře, aby vám vyměnil zásuvku. Nerušte bezpečnost
zástrčky.
10. Zdrojový kabel vypojte, pokud výrobek nebudete delší dobu používat.
11. Dbejte, aby se do otvorů výrobku nedostaly cizí předměty a tekutiny.
12. Servis výrobku by měl provádět kvalifikovaný technik, pokud:
A. byl poškozen zdrojový kabel nebo zástrčka; nebo
B. do výrobku se dostal cizí předmět nebo tekutina; nebo
C. výrobek byl vystaven dešti; nebo
D. výrobek nefunguje normálně nebo vykazuje výraznou změnu ve výkonu; nebo
E. výrobek spadl, nebo byl poškozen kryt.
13. Nepokoušejte se výrobek opravovat nad rámec instrukcí popsaných v oddíle
údržby. Servis by měl být svěřen do rukou kvalifikovaného technika.
14. Externí povrch vyčistěte čistou, suchou utěrkou. Nikdy nepoužívejte roztoky jako
benzín nebo ředila.
15. Výrobek by měl být umístěn mimo dosah televize, rádio nebo těžkého zařízení,
které může vyrábět elektromagnetická pole.
16. Výrobek umístěte na plochou, stabilní platformu, která je odolná vibracím.
17. Dbejte, aby vám výrobek, zvláště při přenášení, neupadnul.
18. Během bouřek výrobek vypněte a vypojte ze zásuvky.
Stránka 2
Page 5
Bezpečnostní opatření
INFORMACE PRO UŽIVATELE
Toto zařízení bylo testováno a je v souladu s omezeními pro digitální přístroje třídy B,
podle oddílu 15 FCC směrnic. Tato omezení byla navržena, aby poskytla potřebnou
ochranu proti úrazům v domácnostech. Toto vybavení vyrábí, využívá a může
vyzařovat energii rádiových frekvencí, a pokud není nainstalována v souladu
s instrukcemi, může škodlivě ovlivňovat ostatní zařízení. Jestliže toto zařízení ovlivňuje
rádiový nebo televizní přijímač, což může být způsobeno zapnutím nebo vypnutím
zařízení, doporučujeme uživateli, aby provedl jedno z následujících opatření:
- přesměrovat nebo přemístit přijímač/anténu.
- zvětšit vzdálenost mezi zařízením a přijímačem.
- zapojit zařízení do zásuvky, která není ve stejném obvodu jako ta, do které je
zapojen přijímač.
- požádat o pomoc dodavatele nebo zkušeného technika.
UPOZORNĚNÍ
Změny nebo úpravy, které nejsou vysloveně povoleny výrobcem, mohou zrušit právo
uživatele na záruku.
Stránka 3
Page 6
Vítejte
Vítejte
Děkujeme vám, že jste si zakoupili DIGITÁLNÍ PIÁNO. Vaše nové DIGITÁLNÍ PIÁNO je
moderní hudební nástroj, který disponuje nejnovější elektronickou technologií
umožňující co nejjednodušší provoz.
Vaše všestranné DIGITÁLNÍ PIÁNO je ideální pro začátečníky nebo zkušené
muzikanty.
Abyste si jeho prvky a funkce užili na maximum, přečtěte si pečlivě tuto příručku a
dodržujte instrukce zde obsažené.
Stránka 4
Page 7
Obsah
Obsah
Bezpečnostní opatření
……………………………………………………………………………………………………………
………..1
Vítejte……………………………………………………………………………………………………
…………………………………………..4
Obsah……………………………………………………………………………………………………
…………………………………………..5
Péče o digitální
piáno……………………………………………………………………………………………………
……………………6
Vybalení
(DPP420/DPS1000)……………………………………………………………………………………
…………………...7/11
Sestavení piána
(DPP420/DPS1000)……………………………………………………………………………………
…………8/12
Externí
vzhled……………………………………………………………………………………………………
…………………………….15
Ovládací panel a
terminály………………………………………………………………………………………………
………………16
Nastavení
hlasitosti…………………………………………………………………………………………………
……………………….18
Použití
pedálů…………………………………………………………………………………………………
………………………………..19
Demo……………………………………………………………………………………………………
………………………………………….20
Volba
zvuku……………………………………………………………………………………………………
………………………………..22
Reverb…………………………………………………………………………………………………
…………………………………………..24
Chorus…………………………………………………………………………………………………
…………………………………………..25
Jemné doladění
(Tune)……………………………………………………………………………………………………
………………..26
Transpozice
(Transpose)……………………………………………………………………………………………
………………………27
Stránka 5
Page 8
Obsah
Úhozová dynamika
(Touch)…………………………………………………………………………………………………
……………28
Obsluha
metronomu……………………………………………………………………………………………
…………………………..29
Volba
doprovodu……………………………………………………………………………………………
…………………………………30
Spuštění/zastavení
doprovodu……………………………………………………………………………………………
……………32
Hra s automatickým
doprovodem…………………………………………………………………………………………
………….33
Nahrávání………………………………………………………………………………………………
………………………………………..36
MIDI………………………………………………………………………………………………………
………………………………………….37
Tabulka
rytmů……………………………………………………………………………………………………
……………………………..37

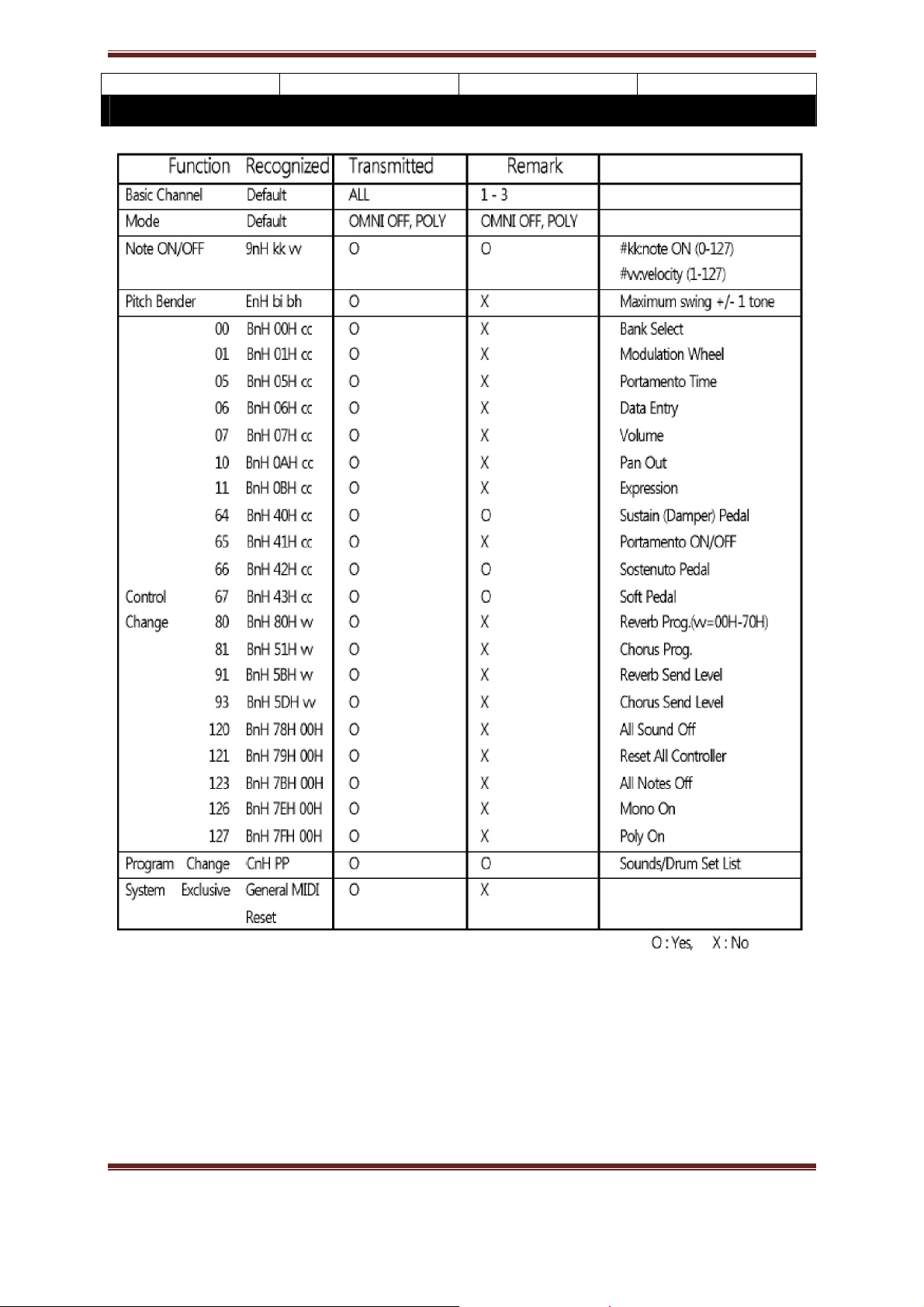

MIDI
tabulka…………………………………………………………………………………………………
………………………………….38

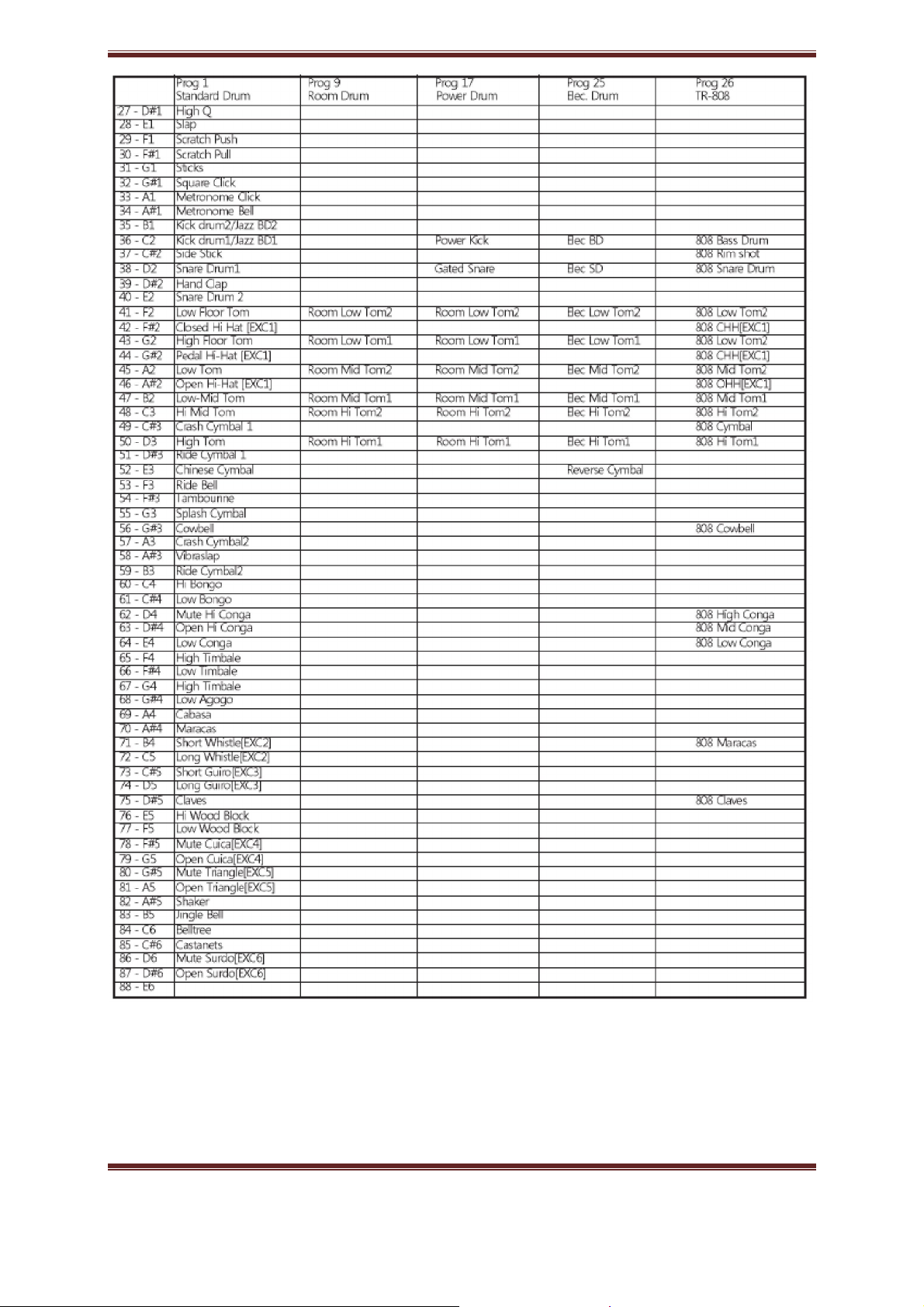

Tabulka GM zvuků a
bicích/SFX………………………………………………………………………………………………
…………39
Řešení
problémů………………………………………………………………………………………………
………………………………42
Technické
údaje……………………………………………………………………………………………………
…………………………43
Stránka 6
Page 9
Péče o digitální piáno
chraňte před teplem, vlhkem nebo přímým slunečním zářením
chraňte nástroj před vniknutím cizích předmětů a tekutin
Péče o digitální piáno
během bouře nástroj vypněte a vytáhněte jej ze zásuvky
dbejte, abyste nástroj neupustili a chraňte jej před nárazy
nikdy se nepokoušejte upravovat části nástroje
Stránka 7
Page 10
Vybalení (DPP 420)
Vybalení (DPP 420)
Digitální piáno a jeho příslušenství opatrně vyjměte z krabice. Digitální piáno se
skládá z následujících položek.
[KRABICE 1] TĚLO
Hlavní jednotka
[KRABICE 2] STOJAN
Pravé, levé nohy (a,b) Deska s pedály (c) Zadní deska (d)
Čtyři šrouby pro
hlavní jednotku
(g) (M6x15)mm
Čtyři šrouby ne
pedál (f) (6x44)
mm
Pět šroubů na
zadní desku (h)
(4x22) mm
AC adaptér
Každou položku pečlivě zkontrolujte a ujistěte se, že je v dobrém stavu. Jestliže
některé z položek bude chybět nebo bude poškozena, okamžitě kontaktujte
dodavatele a žádejte náhradu.
Stránka 8
Page 11
Sestavení piána (DPP 420)
1. Montáž nohou a pedálu
Sestavení piána (DPP 420)
1) Bezpečně smontujte obě nohy (a, b)
a desku s pedály (c) pomocí čtyř
šroubů (f).
2) Stabilitu pedálu upravíte otáčením
seřizovačů na spodní straně desky
s pedály. Otáčejte jimi, dokud nejsou
pevně postaveny na podlaze.
2. Montáž stojanu
1) Zadní desku (d) k nohám a desky
s pedály přišroubujte pomocí šroubů
k tomu určenými (h).
2) Po připevnění zadní desky k nohám,
stojan postavte a ujistěte se, že je
rovnoběžný.
Stránka 9
Page 12

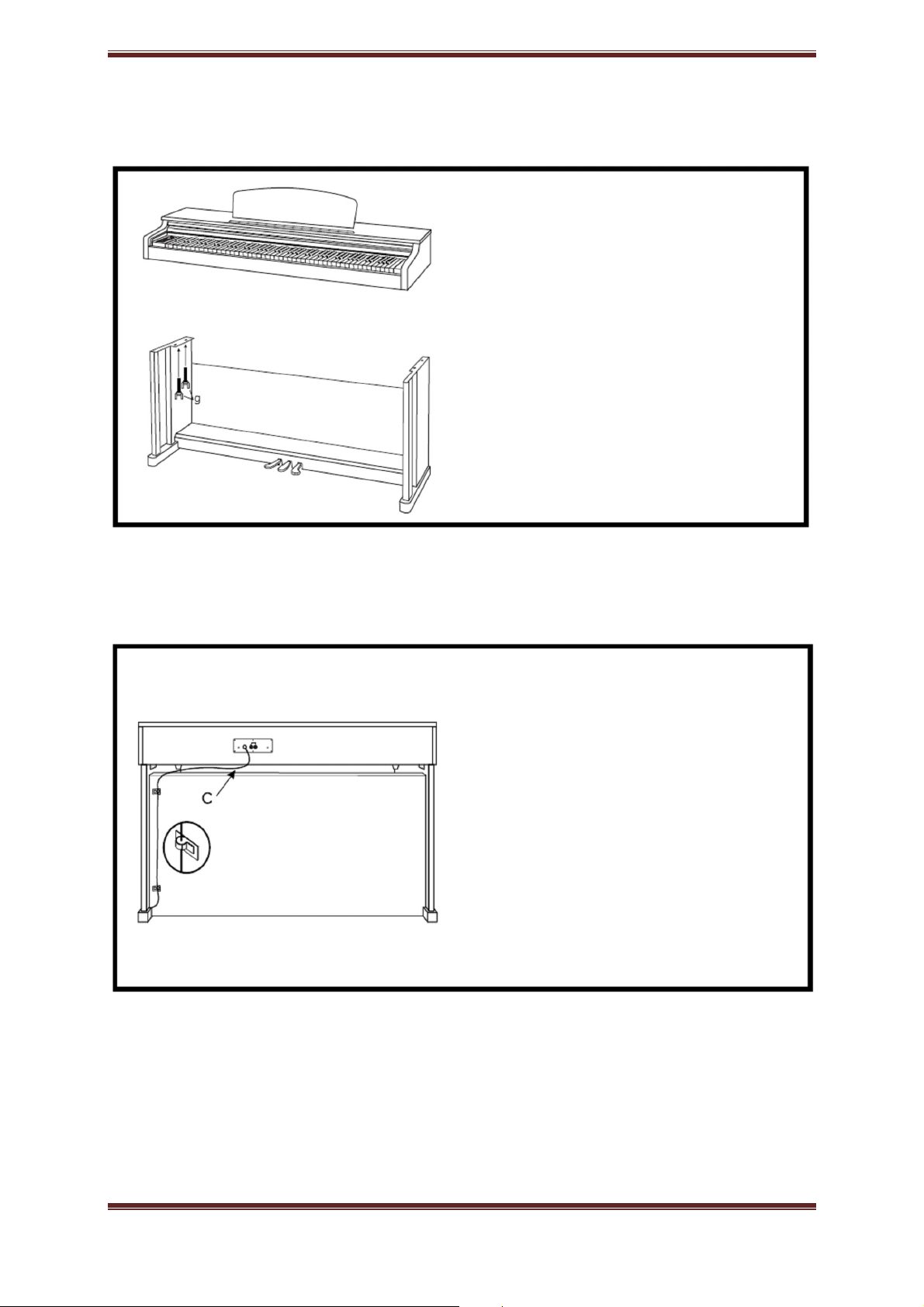

3. Připevnění hlavní jednotky ke stojanu
4. Zapojení kabelu pedálu
Sestavení piána (DPP 420)
Stojan postavte a lehce na něj
položte hlavní jednotku, poté ji
připevněte šrouby určenými pro
hlavní jednotku (g) dle obrázku.
KABEL (c) pedálu, který vystupuje
z vrchu desky s pedály, zapojte do
odpovídajícího vstupu na zadní
straně hlavní jednotky.
Stránka 10
Page 13

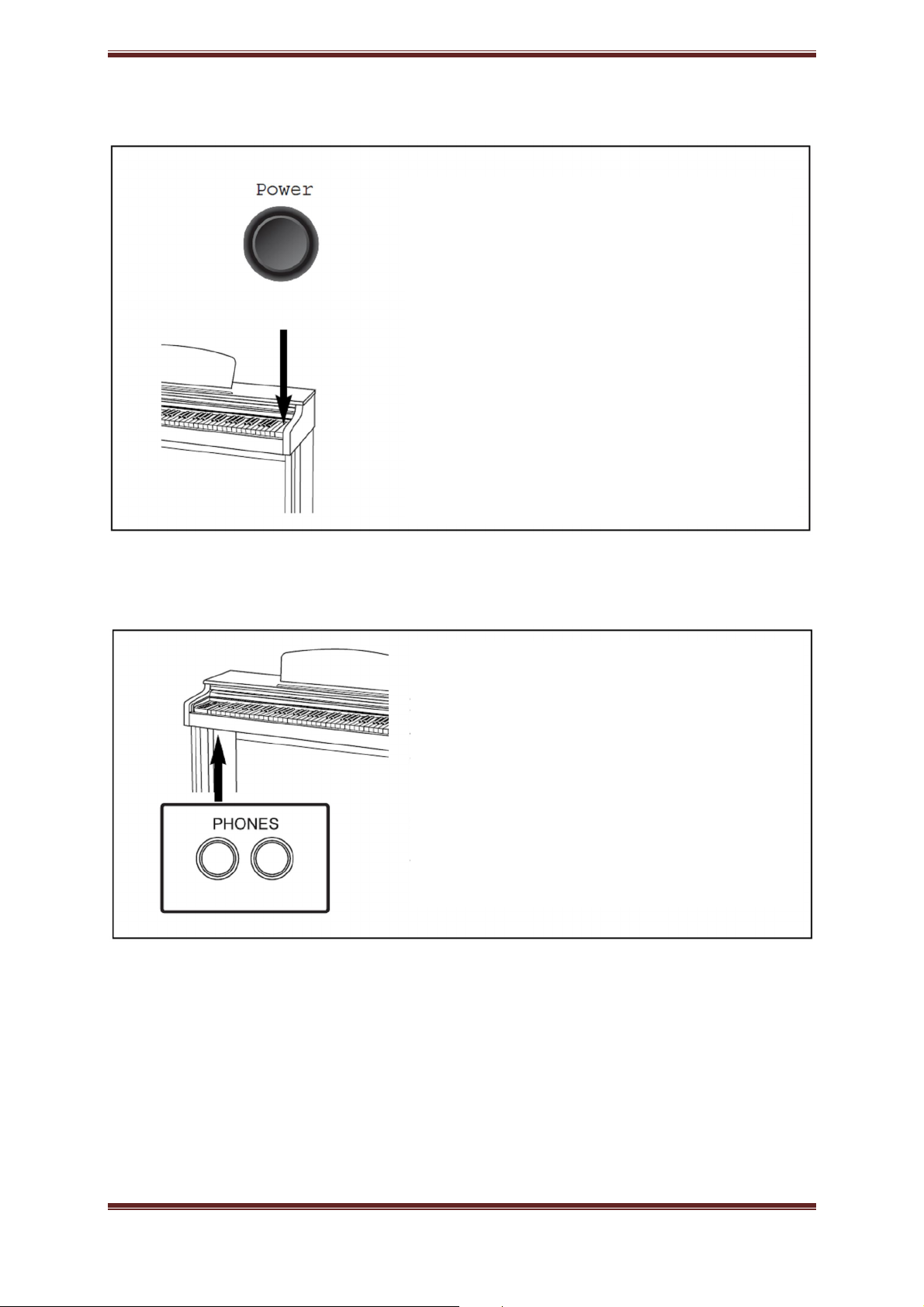

Zapnutí piána
Sluchátka
Sestavení piána (DPP 420)
1) Zapojte AC adaptér. DC zástrčku
adaptéru zapojte do piána a AC zástrčku
adaptéru zapojte do zásuvky.
2) Stiskněte spínač POWER. Piáno je zapnuto
a rozsvítí se displej. Automaticky je nastaven
zvuk Grand Piano.

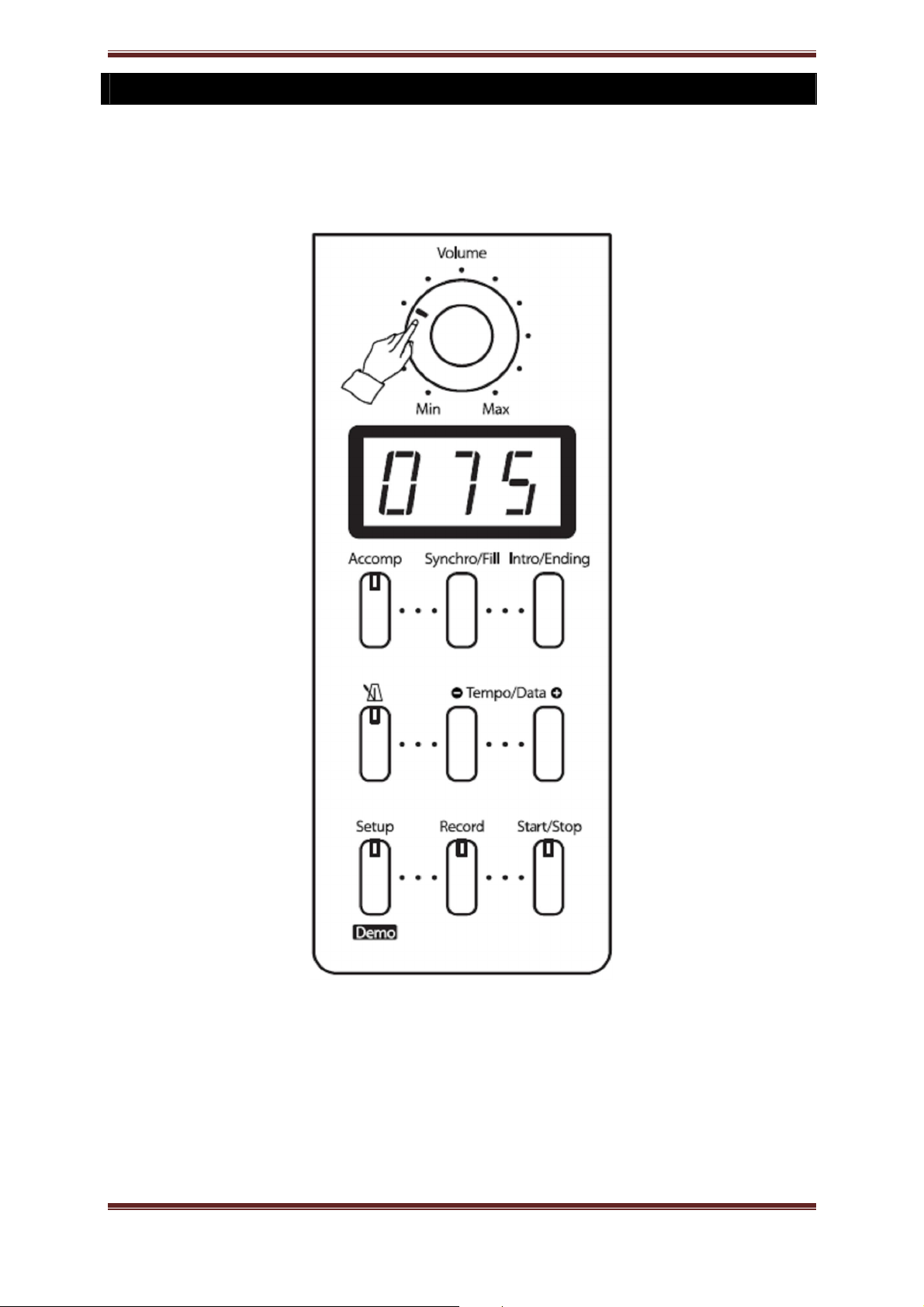

Hlasitost nastavíte ovladačem MASTER
VOLUME.
Opětovným stisknutím spínače POWER
piáno vypnete. Všechny kontrolky a LED
displej budou vypnuty.
Stereo sluchátka (volitelné) zapojte do
vstupu PHONES.
Konektor sluchátek zapojte do vstupu
PHONES na spodním panelu piána.
Jakmile jsou sluchátka zapojena, interní
systém reproduktorů je automaticky
deaktivován.
Vzhledem k tomu, že piáno má dva PHONES
vstupy, lze současně použít dvoje sluchátka,
což umožňuje poslech dvou lidem.
Stránka 11
Page 14
Vybalení piána (DPS 1000)
Vybalení piána DPS 1000
Digitální piáno a jeho příslušenství opatrně vyjměte z krabice. Digitální piáno se
skládá z následujících položek.
[KRABICE 1] TĚLO
Hlavní jednotka
[KRABICE 2] STOJAN
Pravé, levé nohy (a,b) Deska s pedály (c) Zadní deska (d)
Čtyři šrouby pro
hlavní jednotku
(g) (M6x15)mm
Čtyři šrouby na
pedál (f) (6x44)
mm
Šest šroubů na
zadní desku (h)
(4x22) mm
AC adaptér
Každou položku pečlivě zkontrolujte a ujistěte se, že je v dobrém stavu. Jestliže
některé z položek bude chybět nebo bude poškozena, okamžitě kontaktujte
dodavatele a žádejte náhradu.
Stránka 12
Page 15

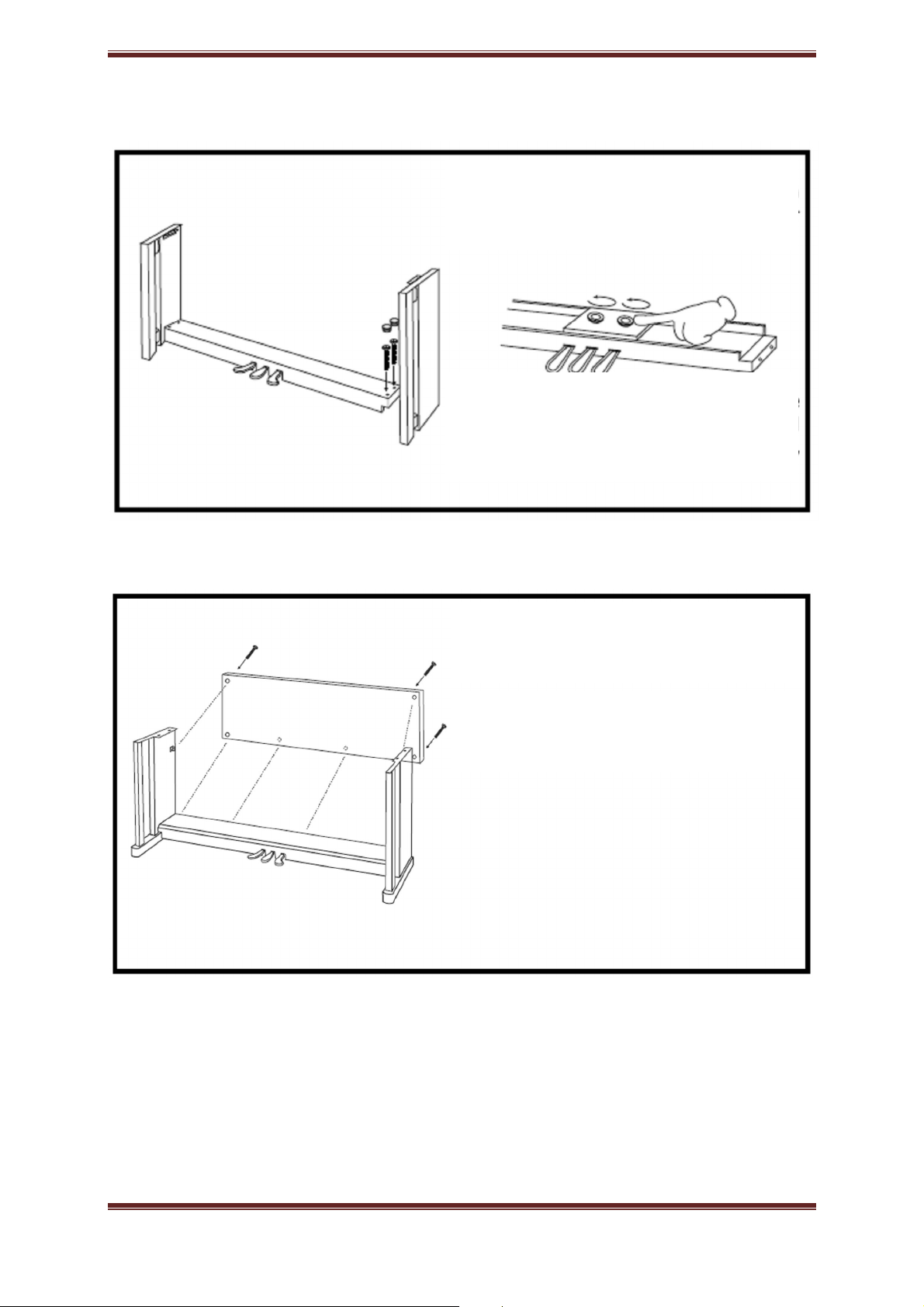

1. Montáž nohou a pedálu
Sestavení piána (DPS 1000)
1) Bezpečně smontujte obě nohy (a, b)
a desku s pedály (c) pomocí čtyř
šroubů (f).
2) Stabilitu pedálu upravíte otáčením
seřizovačů na spodní straně desky
s pedály. Otáčejte jimi, dokud nejsou
pevně postaveny na podlaze.
2. Montáž stojanu
1) Zadní desku (d) k nohám a desky
s pedály přišroubujte pomocí šesti
šroubů k tomu určených (h).
2) Po připevnění zadní desky k nohám,
stojan postavte a ujistěte se, že je
rovnoběžný.
Stránka 13
Page 16
3. Připevnění hlavní jednotky
Sestavení piána (DPS 1000)
Stojan postavte a lehce na něj
položte hlavní jednotku, poté ji
připevněte šrouby určenými pro
hlavní jednotku (g) dle obrázku.
4. Zapojení pedálu
KABEL (c) pedálu, který vystupuje
z vrchu desky s pedály, zapojte do
odpovídajícího vstupu na zadní
straně hlavní jednotky.
Stránka 14
Page 17
Zapnutí piána
Sluchátka
Sestavení piána (DPS 1000)
1) Zapojte AC adaptér. DC zástrčku
adaptéru zapojte do piána a AC zástrčku
adaptéru zapojte do zásuvky.
2) Stiskněte spínač POWER. Piáno je zapnuto
a rozsvítí se displej. Automaticky je nastaven
zvuk Grand Piano.
Hlasitost nastavíte ovladačem MASTER
VOLUME.
Opětovným stisknutím spínače POWER
piáno vypnete. Všechny kontrolky a LED
displej budou vypnuty.
Stereo sluchátka (volitelné) zapojte do
vstupu PHONES.
Konektor sluchátek zapojte do vstupu
PHONES na spodním panelu piána.
Jakmile jsou sluchátka zapojena, interní
systém reproduktorů je automaticky
deaktivován.
Vzhledem k tomu, že piáno má dva PHONES
vstupy, lze současně použít dvoje sluchátka,
což umožňuje poslech dvou lidem.
Stránka 15
Page 18
Externí vzhled
DPS 1000
Externí vzhled
DPP 420
1. Kryt klaviatury
2. Ovládací panel
3. Klaviatura
4. Pedál
5. Stojan
1. Kryt klaviatury
2. Ovládací panel
3. Klaviatura
4. Pedál
5. Stojan
Stránka 16
Page 19

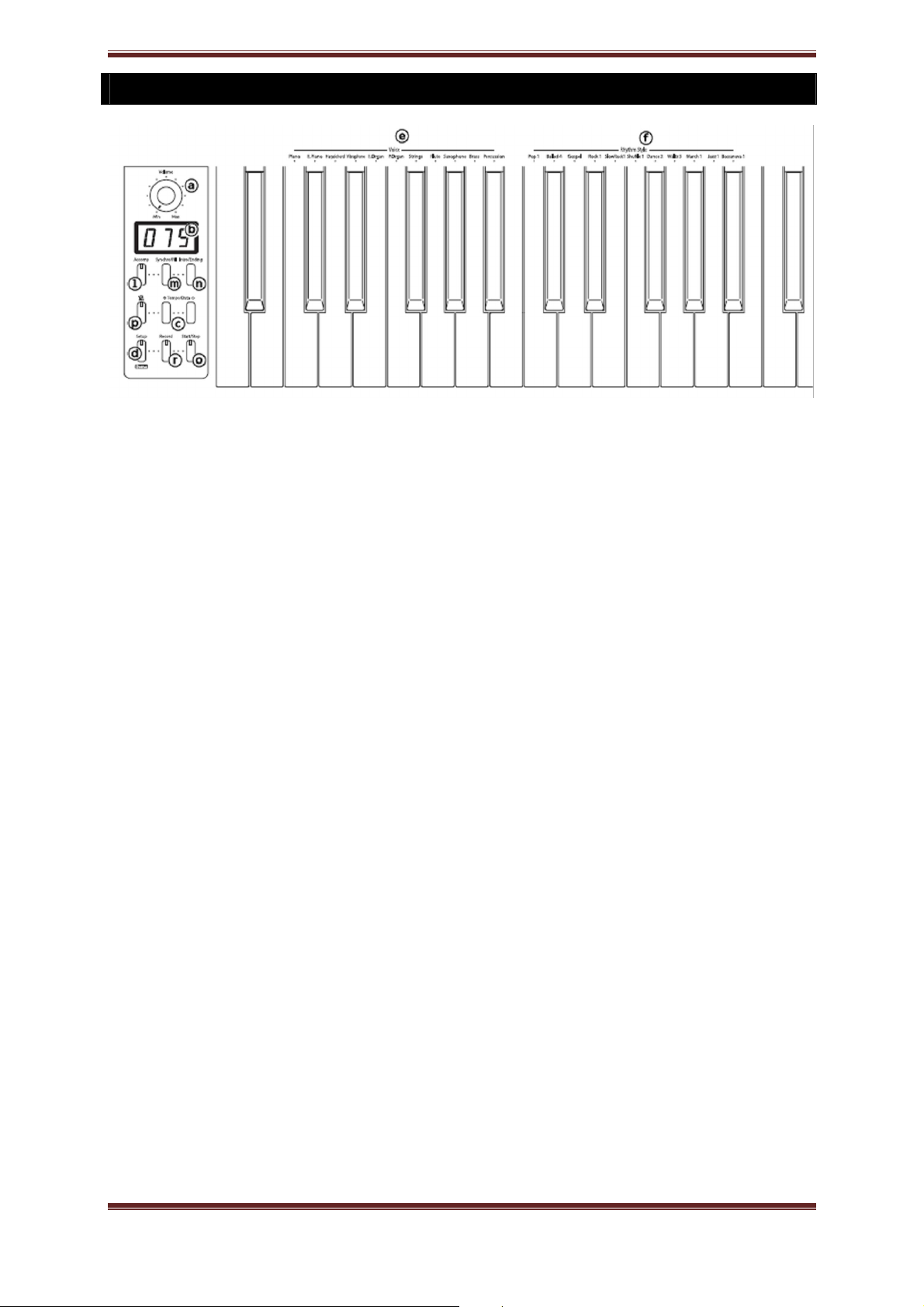

Ovládací panely a terminály
HLASITOST
a) MASTER
VOLUME………………………strana 14
FUNKCE
b) Multifunkční displej
c) DATA UP/DOWN
d) SETUP
e)
ZVUK…………………………………………
…strana 18
f)
DOPROVOD…………………………………
..strana 26
g)
CHORUS……………………………………
….strana 21
h)
REVERB……………………………………….
.strana 20
i)
TUNE…………………………………………
….strana 22
j)
TRANSPOSE………………………………….
.strana 23
k)
TOUCH………………………………………
…strana 24

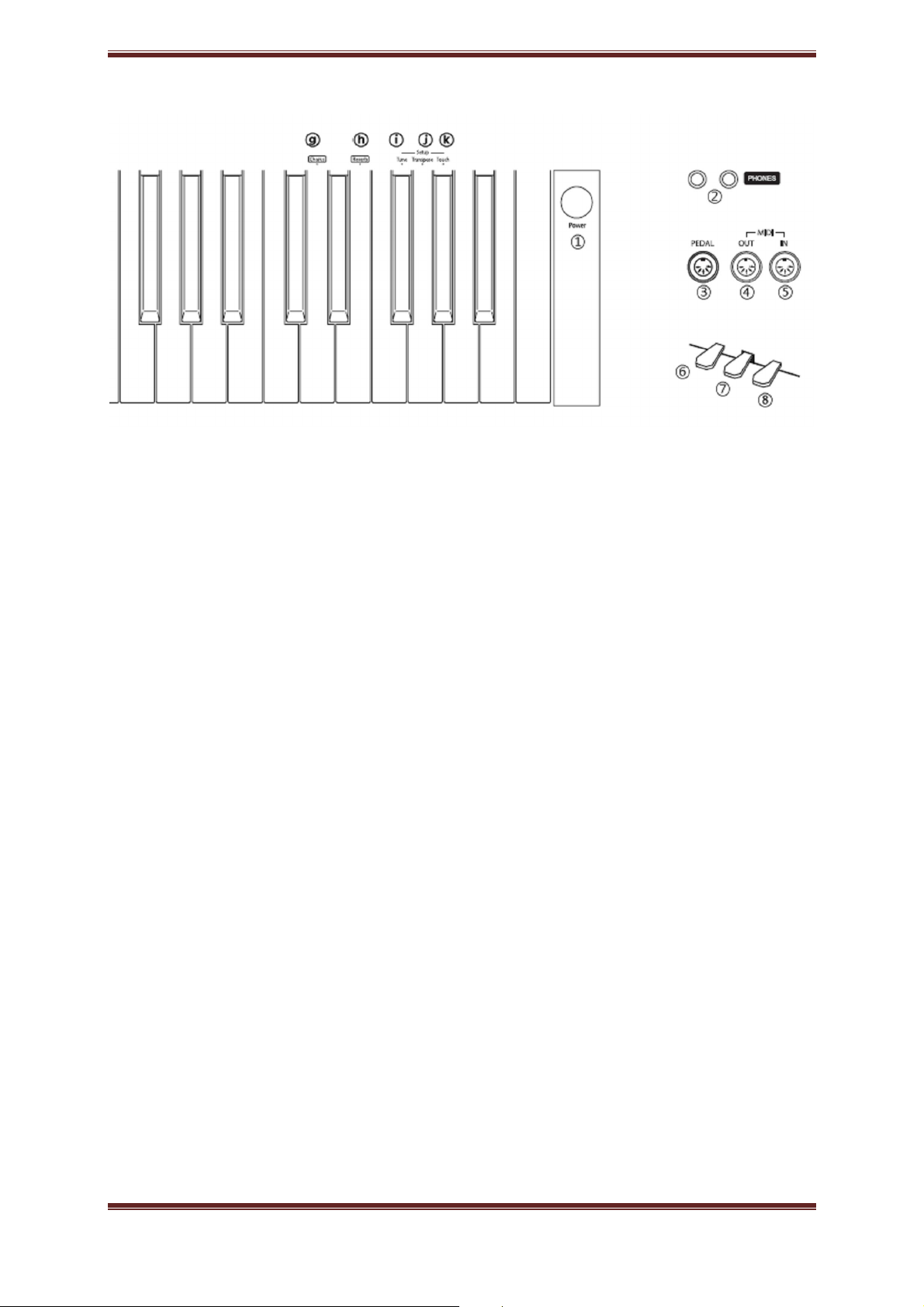

Ovládací panely a terminály
DOPROVOD
l)
ACCOMP……………………………………
….strana 28
m)
SYNCHRO/FILL…………………………….st
rana 28
n)
INTRO/ENDING…………………………….s
trana 28
o)
START/STOP…………………………………s
trana 28
p)
METRONOM………………………………..s
trana 25
c) TEMPO
UP/DOWN………………………strana 25
Stránka 17
Page 20
NAHRÁVÁNÍ/DEMO
d)
DEMO………………………………………
….strana 16
r) RECORD
(nahrávání)……………………..strana 32
o)
START/STOP…………………………....stran
a16,32
Ovládací panely a terminály
PŘÍKON
1)
POWER………………………………………
…strana 10
VSTUPY/VÝSTUPY
2)
SLUCHÁTKA………………………………….
strana 10
3)
PEDÁL………………………………………
…….strana 9
4) MIDI
OUT……………………………………..stran
a 33
5) MIDI
IN…………………………………………stra
na 33
PEDÁL
6) SOFT
PEDÁL………………………………….stran
a 15
7) SOSTENUTO
PEDÁL……………………...strana 15
8) DAMPER
PEDÁL……………………………strana 15
Stránka 18
Page 21
Nastavení hlasitosti
Piáno disponuje jedním ovladačem hlasitosti na ovládacím panelu.
MASTER VOLUME
Určuje celkovou hlasitost piána.
Nastavení hlasitosti
Rovněž určuje výstupní úroveň signálu do SLUCHÁTEK.
Stránka 19
Page 22

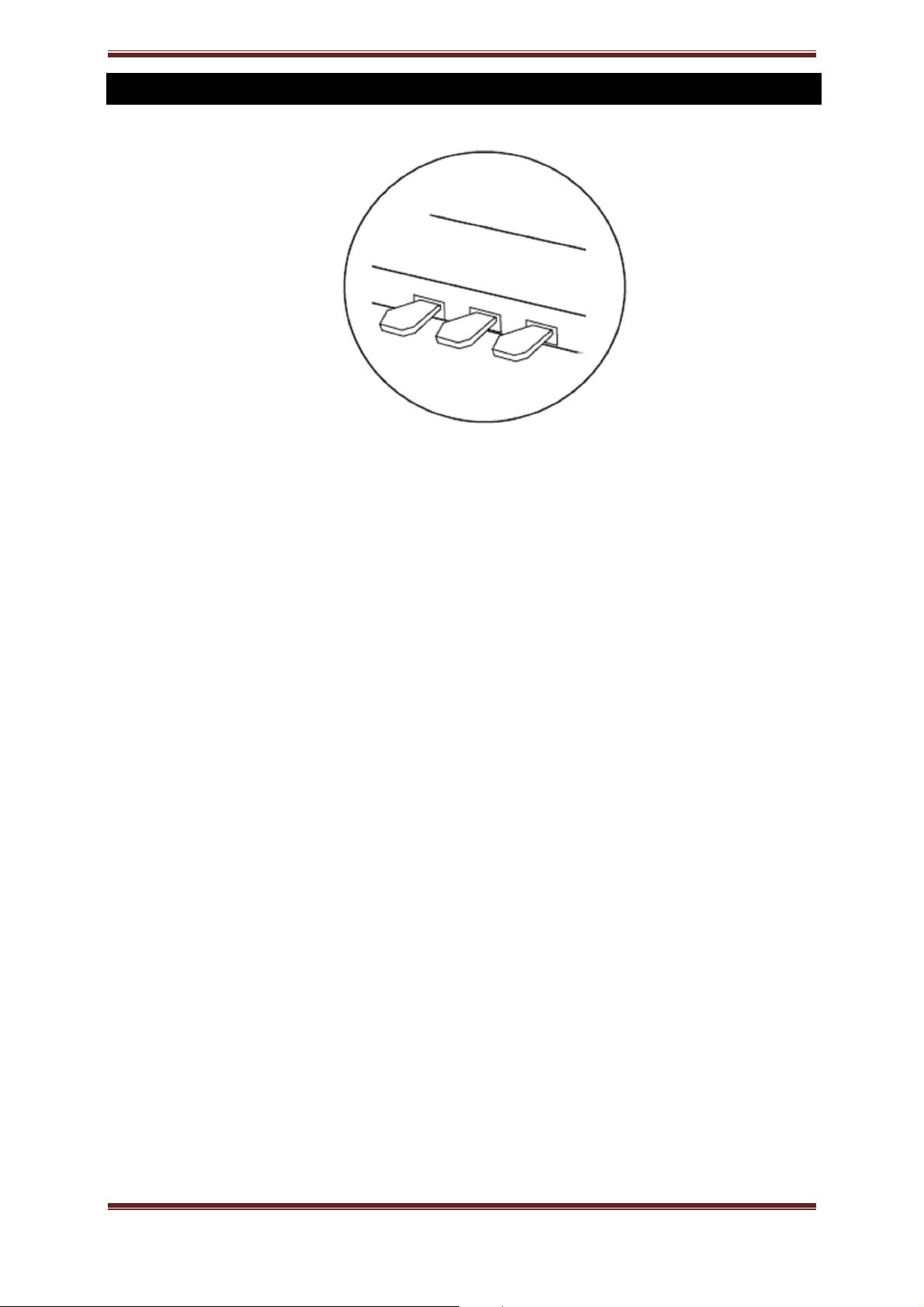

Používání pedálů
Používání pedálů
Piáno disponuje třemi pedály.
1) Damper pedál (Pravý)
Damper pedál má stejnou funkci jako pravý pedál na akustickém piánu. Umožní
vám podržet tón i po uvolnění kláves.
některé zvuky ze skupiny PERKUSÍ tímto pedálem nejsou ovlivněny.
některé zvuky mohou znít nepřetržitě nebo mít dlouhý dozvuk i po uvolnění
kláves a přidržení damper pedálu.
2) Sostenuto pedál (prostřední)
Tóny nebo akordy, které hrajete na klaviatuře, budou po stisknutí tohoto pedálu
podrženy po dobu jeho stisknutí. Ostatní tóny nebudou podrženy. Takto si například
můžete podržet akord a mezitím hrát ostatní tóny staccato.
některé zvuky ze skupiny PERKUSÍ tímto pedálem nejsou ovlivněny.
některé zvuky, jako jsou smyčče nebo dechové nástroje, mohou znít
nepřetržitě po stisknutí sostenuto pedálu.
3) Soft pedál (levý)
Stisknutím tohoto pedálu snížíte hlasitost a jemně se změní zabarvení tónů.
Stránka 20
Page 23
Demo
Piáno disponuje 20 demo skladbami. Poslechněte si je a zjistíte, co piáno dokáže.

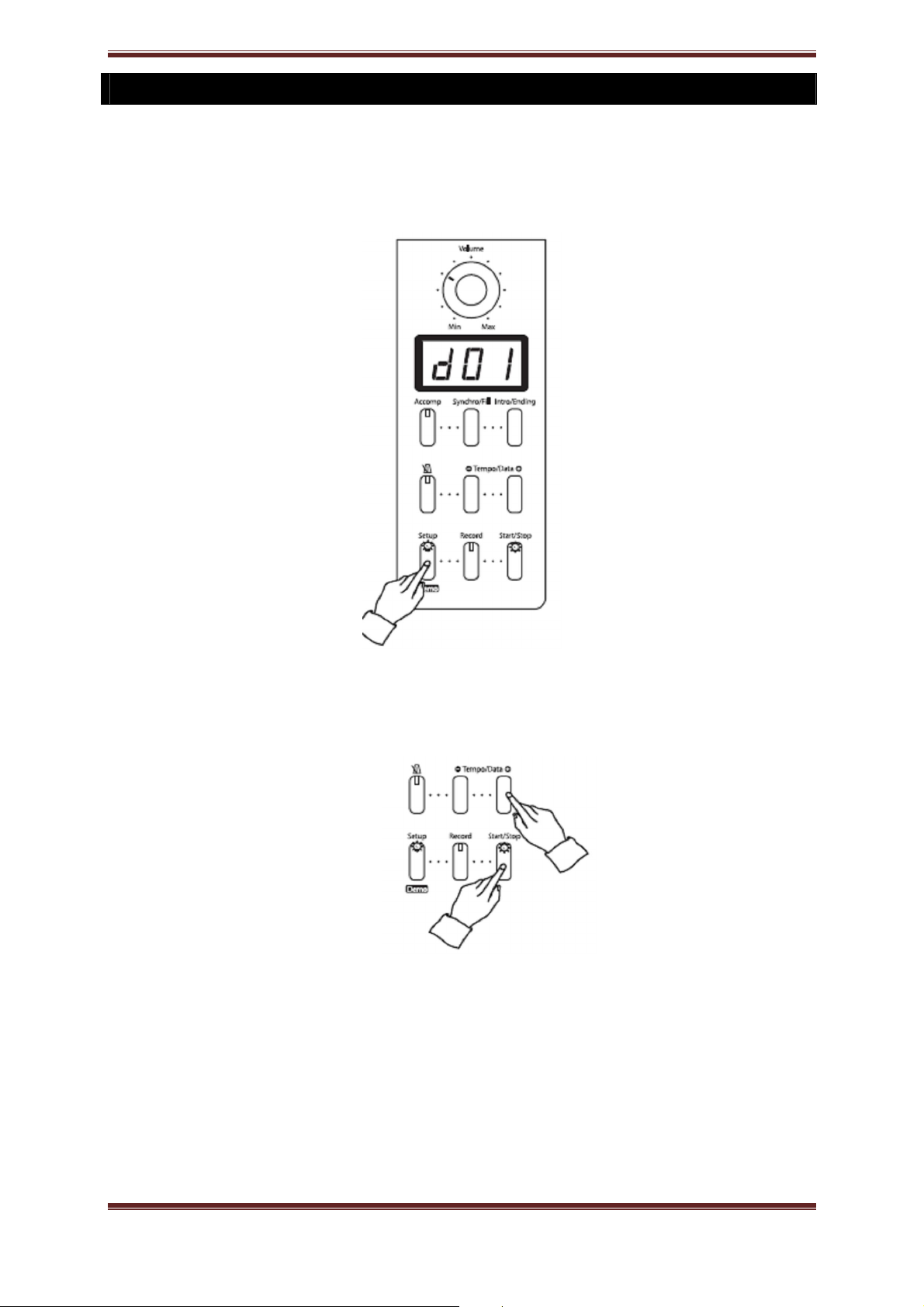

1) Vyvolání režimu DEMO PLAY
Stiskněte a přidržte tlačítko SETUP/DEMO dokud se na displeji neobjeví okno
DEMO.
Demo
2) Zvolte skladbu a spusťte přehrávání.
Zvolte si požadovanou skladbu pomocí tlačítka DATA/TEMPO UP nebo DOWN
a stiskněte tlačítko START/STOP. Zvolená skladba bude spuštěna.
Stránka 21
Page 24
3) Nastavte hlasitost
Nastavte hlasitost DEMA pomocí ovladače MASTER VOLUME.
4) Vypnutí skladby
Skladbu vypnete stisknutím tlačítka START/STOP.
5) Návrat do standardního režimu
Stiskněte a přidržte tlačítko SETUP/DEMO dokud nezhasne kontrolka DEMA.
Demo
Demo skladby
d01 Nocturne op.9 no.2 – Chopin, Fryderyk Franciszek
d02 Waltz op. 64 no.1 – Chopin, Fryderyk Franciszek
d03 Little reces 3. Reverie – Debussy, Claude Achille
d04 Spring song / Frulingslied, op. 62 no.6 – Mendelssohn – Bartholdy, Felix
d05 Il bacio (The swan) – Saint-Saens, Camille
d06 Scenes from Childhood op.15 From foreign lands and peoples v Gdur – Schumann,
Robert Alexander
d07 Pleasing child in D major – Schumann, Robert Alexander
d08 Dreaming or Reverie in F major – Schumann, Robert Alexander
d09 Oh lady be good – Gershwin
d10 Don´t get arend much anymore – Duke Ellington
d11 Gentle Rain – Bonfa, L.
d12 Bill Bailey – Canon, H.
d13 Jay´s Blues – Ganon, O.
d14 Blue in green – Davis, Miles
d15 Nardis – Davis, Miles
d16 Autumn leaves – Joseph Kosma
d17 How about you – Freed, Lane
d18 Triste – Jobim A.C.
d19 What are you doing the rest of your life – LeGrande, M.
d20 Laura – Raksin, D.
Stránka 22
Page 25
Volba zvuku
Volba zvuku
Piáno obsahuje bohaté, autentické zvuky, včetně piána, smyčců a dechových
nástrojů. Rovněž disponuje funkcí perkusní klaviatury, která vám umožní přehrávání
reálných bicích a perkusí přímo na klaviatuře.
Typy zvuků
128 GM zvuků s 10MB Gran Piano zvukem
1 sada bicích
1) Stiskněte tlačítko SETUP/DEMO
Objeví se vyskakovací okno FUNCTION SELECT „SEL“.
Vyskakovací okno zmizí po cca 4 sekundách.
2) Zvolte zvuk
Během zobrazení „SEL“ stiskněte požadovanou klávesu zvuku.
ve vyskakovacím okně bude zobrazeno číslo zvoleného GM zvuku.
viz tabulka GM zvuků na straně 35.
Stránka 23
Page 26
Volba zvuku
3) Volba 128 GM zvuků
Piáno obsahuje 128 GM zvuků.
Po zobrazení čísla GM zvuku ve vyskakovacím okně, můžete změnit zvuk tlačítky
DATA/TEMP UP nebo DOWN.
Vyskakovací okno se na předešlé zobrazení vrátí do cca 4 sekund.
V režimu Setup funkční klávesy nehrají.
Změněný GM zvuk každé klávesy není uchován v paměti.
Je-li zvolen zvuk perkusí, GM zvuk nelze změnit.

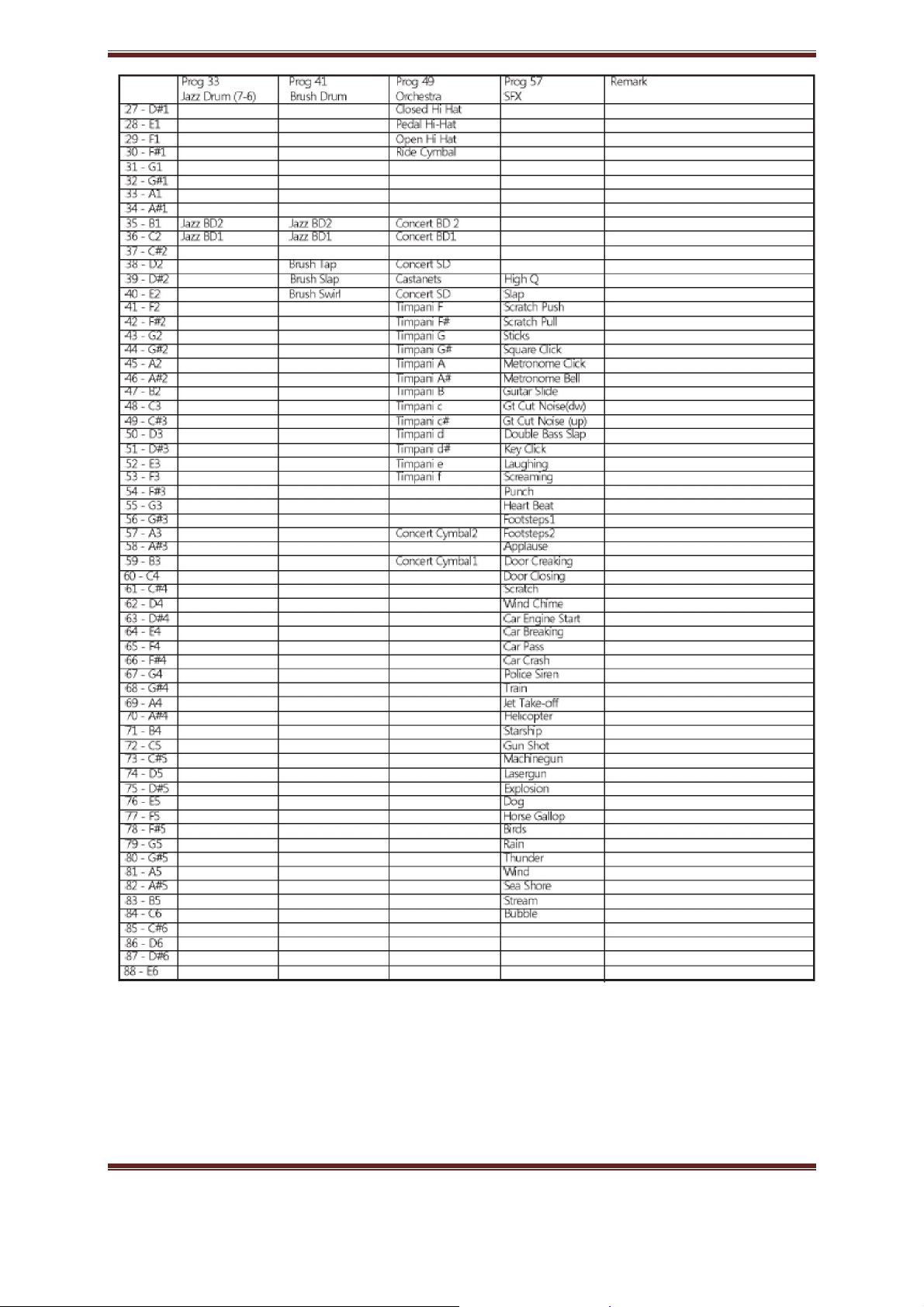

Viz tabulka Bicí/SFX na straně 36.
Stránka 24
Page 27
Reverb
Reverb
Reverb je efekt, který vytváří doznívání zvuku v prostoru a tím i jedinečnou atmosféru
koncertní haly.
Toto piáno disponuje 4 typy reverbů.
1) Stiskněte tlačítko SETUP/DEMO.
Objeví se vyskakovací okno FUNCTION SELECT „SEL“.
Vyskakovací okno se vrátí na předešlé zobrazení do cca 4 sekund.
2) Zvolte si požadovaný typ reverbu
Během zobrazení vyskakovacího okna „SEL“ stiskněte klávesu REVERB.
Vyskakovací okno zobrazí aktuální typ reverbu.
Po zobrazení typu reverbu jej lze změnit tlačítky DATA/TEMPO UP a DOWN.
Přednastavený typ reverbu je r-1.
(r-1 r-2 r-3 r-4oFF)
vyskakovací okno se vrátí do předešlého zobrazení po cca 4 sekundách.
v režimu Setup funkční klávesy nehrají.
Stránka 25
Page 28
Chorus
Toto piáno disponuje 4 různými efekty: Chorus 1, 2, 3, 4.
Piáno obsahuje 4 typy chorusu.
1) Stiskněte tlačítko SETUP/DEMO.
Objeví se vyskakovací okno FUNCTION SELECT „SEL“.
Vyskakovací okno se vrátí na předešlé zobrazení do cca 4 sekund.
2) Zvolte si požadovaný typ efektu chorus
Během zobrazení vyskakovacího okna „SEL“ stiskněte klávesu CHORUS.
Vyskakovací okno zobrazí aktuální typ efektu CHORUS.
Chorus
Po zobrazení aktuálního typu efektu chorus jej lze změnit tlačítky DATA/TEMPO UP a
DOWN.
Přednastavený typ efektu chorus je oFF.
(c-1 c-2 c-3 c-4oFF)
vyskakovací okno se vrátí do předešlého zobrazení po cca 4 sekundách.
v režimu Setup funkční klávesy nehrají.
Stránka 26
Page 29
Jemné doladění (Tune)
Jemné doladění (Tune)
Funkce Tune vám umožní jemně doladit ladění piána, takže můžete přesně sladit
piáno s dalšími nástroji.
Rozsah A3 440Hz + 50 centů
Hz (Hertz) pitch je měřen v Hertzích (zkráceně Hz), což znázorňuje počet vibrací
zvukových vln za sekundu.
Cent je jednotka pitch, která se rovná 1/100 půltónu.
1) Stiskněte tlačítko SETUP/DEMO
Objeví se vyskakovací okno FUNCTION SELECT „SEL“.
Vyskakovací okno se na předešlý displej vrátí po cca 4 sekundách.
2) Během zobrazení vyskakovacího okna stiskněte klávesu TUNE.
Vyskakovací okno zobrazí aktuální hodnotu ladění.
3) Ladění změníte tlačítky DATA/TEMPO UP a DOWN, vyskakovací okno zobrazuje
ladění.
Přednastavené ladění je 0 centů.
Rozsah: -50 centů – 0 - +50 centů
vyskakovací okno se vrátí do předešlého zobrazení
po cca 4 sekundách.
V režimu Setup, funkční klávesy nehrají.
Stránka 27
Page 30
Transpozice (Transpose)
Transpozice (Transpose)
Funkce Transpose umožňuje změnit ladění klaviatury o půltóny, což vám umožní sladit
piáno s ostatními nástroji nebo zpěváky nebo jednoduše hrát v jiné tónině, aniž byste
museli změnit prstoklad. Například pokud je TRANSPOSE nastaveno na +5 půltónů,
tón C se zvýší na tón F, jinými slovy, můžete hrát v tónině Cdur na klaviatuře, ale bude
znít tónina Fdur.
1) Stiskněte tlačítko DEMO/SETUP.
vyskakovací okno zobrazí FUNCTION SELECT „SEL“.
vyskakovací okno se vrátí do předešlého zobrazení po cca 4 sekundách.
2) Během zobrazení „SEL“ ve vyskakovacím okně, stiskněte klávesu TRANSPOSE.
vyskakovací okno zobrazí aktuální hodnotu transpozice.
3) Transpozici změníte tlačítky DATA/TEMPO UP a DOWN, během zobrazení
vyskakovacího okna.
Počáteční hodnota: 0 (tónina C)
Rozsah: 12 půltónů (-6 – 0 - +5)
Vyskakovací okno se vrátí na předešlé zobrazení po
4 sekundách.
V režimu SETUP funkční klávesy nehrají.
Stránka 28
Page 31
Úhozová dynamika (Touch)
Úhozová dynamika
Funkce TOUCH ovládá citlivost kláves, v závislosti na rychlosti jakou je stisknete. Jsou
zde k dispozici čtyři (4) typy, tak abyste si mohli přizpůsobit citlivost kláves k určitému
zvuku, typu písně nebo vašim vlastním preferencím.
1) Stiskněte tlačítko SETUP/DEMO.
objeví se vyskakovací okno FUNCTION SELECT „SEL“.
vyskakovací okno se vrátí do předešlého zobrazení po cca 4 sekundách.
2) Během zobrazení vyskakovacího okna „SEL“ stiskněte klávesu TOUCH.
vyskakovací okno zobrazí aktuální citlivost kláves.
přednastavená citlivost je Normal(2).
3) Citlivost změníte tlačítky DATA/TEMPO UP a DOWN během zobrazení
vyskakovacího okna.
Piáno disponuje 4 typy úhozové dynamiky – oFF, Soft(1),
Normal(2), Hard(3)
oFF – hlasitost je stejná nezávisle na síle úhozu.
Soft (1) – hlasitost je poměrně vysoká i při jemném úhozu
na klávesy.
Normal (2) – standardní citlivost klaviatury –
přednastaveno.
Hard (3) – maximální hlasitost dosáhnete velmi silným
úderem na klávesy.
Stránka 29
Page 32
Obsluha metronomu
Obsluha metronomu
Piáno obsahuje metronom, který je ideální pro cvičení hry na nástroj.
1) START/STOP metronomu
Metronom spustíte stisknutím tlačítka METRONOME.
Opětovným stisknutím tlačítka METRONOME zvuk
metronomu vypnete.
2) Nastavení tempa metronomu
Tempo můžete nastavit v rozsahu 40 – 250 tlačítky TEMPO.
přidržením tlačítka tempo plynule zrychlujete či
zpomalujete.
3) Změna taktu
Takt změníte stisknutím a přidržením tlačítka METRONOME na
2-3 sekundy.
Objeví se displej METRONOME BEAT a vy si můžete zvolit takt tlačítky DATA.
Rozsah taktů: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13
Přednastavený takt: 4
Stránka 30
Page 33
Volba doprovodu
Volba doprovodu
Piáno obsahuje 54 hudebních „stylů“, které mohou být použity jako základní rytmický
doprovod, nebo plný hudební doprovod, basový a akordový doprovod
(automatický doprovod; strana 29).
Automatický doprovod
Automatický doprovod poskytuje plný hudební podklad použitím všech částí
stylu. Pokud nepoužíváte automatický doprovod, bude znít pouze rytmická
část. (Detaily o automatickém doprovodu viz strana 29).
Viz tabulka rytmů na straně 33.
1) Stiskněte tlačítko SETUP/DEMO
Objeví se vyskakovací okno FUNCTION SELECT „SEL“.
Vyskakovací okno se vrátí na původní zobrazení po
cca 4 sekundách.
2) Volba rytmu
Během zobrazení „SEL“ stiskněte požadovanou klávesu
stylu.
vyskakovací okno zobrazí číslo zvoleného rytmu
viz tabulka rytmu na straně 33
Stránka 31
Page 34
Volba doprovodu
3) Obsluha 54 rytmů
Piáno obsahuje 54 různých hudebních stylů.
Jakmile vyskakovací okno zobrazí číslo zvoleného stylu,
můžete styl změnit tlačítky DATA UP/DOWN.
vyskakovací okno se vrátí na předešlé zobrazení po
cca 4 sekundách.
v režimu Setup všechny funkční klávesy nehrají.
změněný styl u každé klávesy není uchován v paměti.
Nastavení tempa a hlasitosti
Kdykoliv si zvolíte jiný rytmus, je rovněž automaticky nastaveno tempo, které je
zobrazeno na multifunkčním displeji. (Pokud ovšem neměníte rytmus během hraní,
v tomto případě je zachováno stejné tempo.)
Stiskněte tlačítka DATA/TEMPO. (Aktuální tempo zobrazíte na multifunkčním displeji.)
Tlačítka TEMPO UP nebo DOWN můžete buď krátce
stisknout a tak po jednom zrychlovat či zpomalovat
nebo je můžete přidržet a plynule zrychlovat a
zpomalovat.
Tempo (Rozsah 40 -250; přednastaveno: v závislosti na
rytmu)
Obnovení původního tempa rytmu
Přednastavené tempo zvoleného rytmu obnovíte
současným stisknutím obou tlačítek TEMPO UP a DOWN.
Stránka 32
Page 35
Spuštění/zastavení doprovodu
Spuštění/zastavení doprovodu
Doprovod můžete spustit několika způsoby.
Přímý start
Stiskněte tlačítko START/STOP. Kontrolka se rozsvítí a rytmus se
spustí.
Synchronizovaný start
Spuštění doprovodu stisknutím klávesy na klaviatuře.
Abyste toto mohli použít, musíte po stisknutí tlačítka
ACCOMP stisknout tlačítko SYNCHRO/FILL. Spuštění je
připraveno. Opětovným stisknutím tlačítka SYNCHRO/FILL
synchronizovaný start zrušíte.
Stisknutím tlačítka INTRO/ENDING doprovod spustíte
s předehrou.
Start s předehrou
Nejprve stiskněte tlačítko INTRO/ENDING, poté tlačítko START/STOP. Doprovod začne
předehrou. Po přehrání předehry začne hrát hlavní smyčka.
Doprovod lze spustit pomocí tlačítka SYNCHRO/FILL. (Viz oddíl
SYNCHRONIZOVANÝ START.)
Vypnutí doprovodu
Doprovod vypnete stisknutím tlačítka START/STOP.
Chcete-li na konci přehrát dohru, stiskněte tlačítko
INTRO/ENDING.
Stránka 33
Page 36
Hra s automatickým doprovodem
Hra s automatickým doprovodem
Piáno disponuje sofistikovaným systémem automatických doprovodů, které poskytují
automatické bicí, basu a akordový podklad pro vaši hru v 54 různých stylech.
TYPY REŽIMŮ AUTOMATICKÉHO DOPOROVODU
Funkce automatického doprovodu vám umožní použít automatický doprovod ve
zvoleném stylu pouhým určováním akordů na klaviatuře.
Single Finger
Metoda Single Finger usnadňuje hraní durových, molových, septakordů a
molových septakordů doprovodu stisknutím určité klávesy (dle jednoduchých
pravidel) v levé oblasti klaviatury (pod bodem rozdělení). (Viz strana 30.)
Fingered
V tomto režimu doprovodu hrajete celé akordy v levé části klaviatury (pod
bodem rozdělení). (Viz strana 31.)
Full Keyboard
Full keyboard vám umožňuje ovládat automatický doprovod kdekoliv na
klaviatuře. (Viz strana 30.)
1) Zvolte styl. Zvolte požadovaný styl (viz strana 26).
2) Nastavte tempo (viz strana 27).
3) Nastavte typ automatického doprovodu.
Přidržte tlačítko ACCOMP a režim automatického doprovodu změníte tlačítka
DATA/TEMPO UP a DOWN.
4) Spusťte automatický doprovod.
Automatický doprovod spustíte stisknutím tlačítka START/STOP. Alternativně stiskněte
tlačítko SYNCHRO a poté začněte hrát na klaviaturu.
Stránka 34
Page 37
Hra s automatickým doprovodem
Single finger
Automatický doprovod ke zvolenému rytmu ovládáte jednou, dvěma, třemi nebo
čtyřmi klávesami v levé části klaviatury (pod a včetně bodu rozdělení), dle
následujících pravidel.
AKORD PŘÍKLAD
DUR
Stisknutím jedné klávesy zahrajete plný
akord dle stisknuté noty.
Zahrajete tón
C.
Uslyšíte akord
C dur.
MOLL
Současně stiskněte klávesu napravo od
noty, kterou chcete zahrát.
SEPTAKORD
Stiskněte dvě klávesy napravo od noty,
kterou chcete hrát (dohromady 3
Hrajete Cm.
Uslyšíte
akord Cm.
Hrajete C7.
Slyšíte plný
akord C7.
klávesy).
MOLLOVÝ SEPTAKORD
Stiskněte tři klávesy napravo od noty,
kterou chcete hrát (dohromady 4
Hrajete Cm7.
Slyšíte plný
akord Cm7.
klávesy).
Full keyboard
V tomto režimu jsou změny snímány z celé klávesnice. Nemusíte se starat o
specifikování doprovodných akordů. Název detektovaného akordu bude zobrazen
na displeji. (Tento režim je podporován mnoha skladbami, ale u některých je jeho
využití nevhodné.)
28
Page 38
Hra s automatickým doprovodem

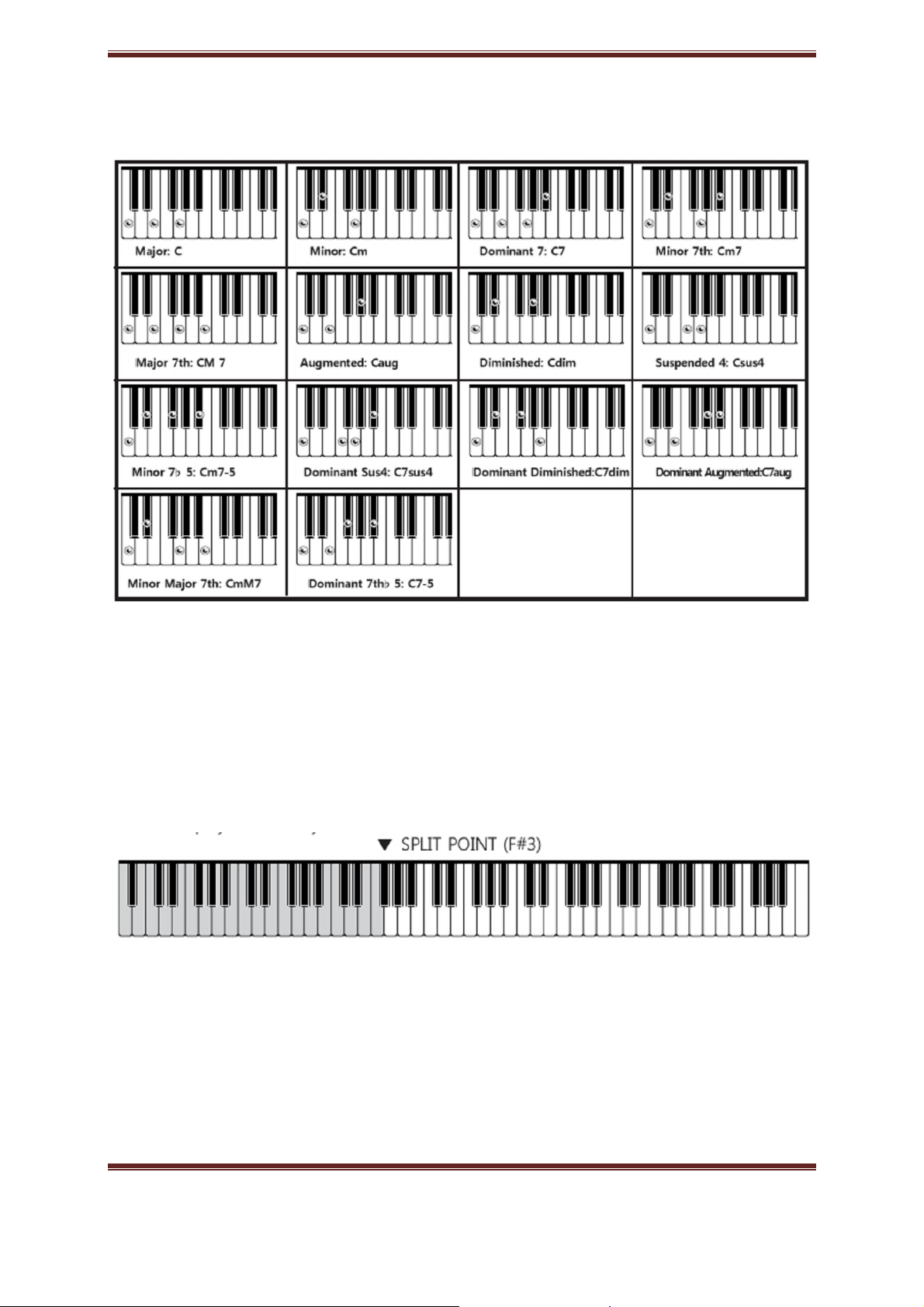

Fingered
Hraje kompletní stylové aranžmá, pokud hrajete třemi nebo čtyřmi prsty v dolní části
klaviatury (pod bodem rozdělení).
Poznámka: digitální piáno akceptuje následující akordy: durový, mollový, dominantní
septakord, septakord měkce malý, septakord tvrdě velký, zvětšený kvintakord,
zmenšený kvintakord, kvintakord s přidanou kvartou, septakord zmenšeně malý,
dominantní septakord s přidanou kvartou, septakord zmenšeně zmenšený, septakord
zvětšeně malý, septakord měkce velký, septakord tvrdě zmenšeně malý.
Pokud je zvolen režim SINGLE FINGERED nebo FINGERED, klaviatura je automaticky
rozdělena na levou a pravou část. Levá se používá ke hře akordů a pravá ke hře
melodie.
Ukončení automatického doprovodu
Stiskněte tlačítko START/STOP nebo INTRO/ENDING pro vypnutí automatického
doprovodu. Automatický doprovod taktéž vypnete stisknutím tlačítka ACCOMP.
28
Page 39
Nahrávání
Piáno je vybaveno užitečnou funkcí nahrávání skladeb v reálném čase.
1) Nastavte režim nahrávání.
Stiskněte tlačítko RECORD, kontrolka RECORD se rozsvítí.
Objeví se vyskakovací okno nahrávání.
Automatický doprovod může být nahráván.
2) Začněte nahrávat
Začněte hrát na klávesy nebo stiskněte tlačítko START/STOP.
Nahrávání
3) Konec nahrávání
Přestaňte hrát na klávesy nebo stiskněte tlačítko START/STOP.
4) Přehrávání nahrané písně
Znovu stiskněte tlačítko START/STOP. Nahraná píseň je přehrána.
nahranou skladbu vymažete stisknutím a přidržením tlačítka RECORD na 2-3
sekundy.
jestliže v paměti není žádná nahraná píseň, kontrolka zabliká.
jestliže je v paměti nahraná píseň, kontrolka svítí.
paměť je vymazána po vypnutí piána.
5) Návrat do standardního režimu
Stiskněte tlačítko RECORD. Kontrolka zhasne.
28
Page 40
Tabulka MIDI
MIDI
MIDI?
MIDID (Musical Instrument Digital Interface) je mezinárodní standard pro digitální
komunikaci elektronických hudebních nástrojů, to znamená, že jakékoliv zařízení,
které disponuje MIDI terminálem – jako elektronický hudební nástroj nebo počítač –
mohou snadno vyměňovat digitální údaje s jiným MIDI zařízením bez komplikovaných
konverzí nebo zapojení.
Jak zapojit MIDI kabel
MIDI vám umožní poslat a přijmout různé digitální údaje.
1) MIDI IN
Toto je vstup, který je zapojen do MIDI výstupu na jiném MIDI zařízení.
2) MIDI OUT
Terminál, který přenáší data z piána do dalšího zařízení.
Tabulka rytmů
Displej Rytmus Displej Rytmus
r01
r01
r03
r04
r05
r06
r07
r08
r09
r10
r11
r12
r13
r14
r15
r16
r17
r18
r19
r20
r21
r22
r23
r24
r25
r26
r27
r28
r29
Pop 1
Pop 2
Pop 3
Pop 4
Ballad 1
Ballad 2
Ballad 3
Ballad 4
RnB
Gospel
Rock 1
Rock 2
Rock 3
Boogi
Funk 1
Funk 2
Slow rock 1
Slow rock 2
Shuffle 1
Shuffle 2
Shuffle 3
Dance 1
Dance 2
Dance 3
House
HipHop
Latin 1
Latin 2
Latin 3
r31
r32
r33
r34
r35
r36
r37
r38
r39
r40
r41
r42
r43
r43
r44
r45
r46
r47
r48
r49
r50
r51
r52
r53
r54
Waltz 1
Waltz 2
Waltz 3
Jazz Waltz
Polka
March 1
March 2
Bossanova 1
Bossanova 2
Bossanova 3
Rhumba
Tango 1
Tango 2
ChaCha
Jazz 1
Jazz 2
Jazz 3
Jazz 4
Blues
Soul
Swing 1
Swing 2
Country 1
Country 2
28
Page 41
r30 Raggae
Tabulka MIDI
Tabulka MIDI
28
Page 42
Tabulka GM zvuků & bicích/SFX
Tabulka GM zvuků & bicích/SFX
Číslo GM Zvuk Číslo GM Zvuk
001
002
003
004
005
006
007
008
009
010
011
012
013
014
015
016
017
018
019
020
021
022
023
024
025
026
027
028
029
030
031
032
033
034
035
036
037
038
039
040
041
042
043
044
045
046
047
048
049
050
051
052
053
054
055
056
057
058
059
060
061
062
063
064
Piano 1
Piano 2
Piano 3
Honky Tonk
Electric Piano 1
Electric Piano 2
Harpsichord
Clavinet
Celesta
Glockenspiel
Music Box
Vibraphone
Marimba
Xylophone
Tubular Bell
Dulcimer
Electric Organ
Jazz Organ
Rock Organ
Pipe Organ
Reed Organ
Accordion
Harmonica
Bandonion
Nylon guitar
Steel guitar
Jazz Guitar
Clean Guitar
Muted Guitar
Drive Guitar
Lead Guitar
Harmonic Guitar
Acoustic Bass
Finger Bass
Pick Bass
Fretless Bass
Slap Bass 1
Slap Bass 2
Synth Bass 1
Synth Bass 2
Violin
Viola
Cello
Contra Bass
Tremolo Strings
Pizzicato Strings
Harp
Timpani
Strings
Slow Strings
Synth Strings 1
Synth Strings 2
Choir Aahs
Voice Oohs
Synth Voice
Orchestra Hit
Trumpet
Trombone
Tuba
Muted Trumped
French Horn
Brass Section
Synth Brass 1
Synth Brass 2
065
066
067
068
069
070
071
072
073
074
075
076
077
078
079
080
081
082
083
084
085
086
087
088
089
090
091
092
093
094
095
096
097
098
099
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
Soprano Saxophone
Baritone Saxophone
Alto Saxophone
Tenor Saxophone
Oboe
English Horn
Basson
Clarinet
Piccolo
Flute
Recorder
Pan Flute
Bottle Blow
Shakuhachi
Whistle
Ocarina
Square
Sawtooth
Calliope
Chiffer
Charang
Solo Vox
Fifths
Bass Lead
Fantasia
Warm Pad
Poly Synth
Space Vox
Bow Glass
Metal Pad
Halo Pad
Sweep Pad
Ice Rain
Sound Track
Crystal
Atmosphere
Brightness
Goblin
Echo Drop
Star Theme
Sitar
Banjo
Shamishen
Koto
Kalimba
Bagpipe
FIddle
Shanai
Tinkle Bell
Agogo
Steel Drum
Wood Block
Taiko
Melody Tom
Synth Drum
Reversed Cymbal
Guitar Noise
Breath Noise
Sea Shore
Birds
Telephone
Helicopter
Applause
Gunshot
28
Page 43
Tabulka GM zvuků & bicích/SFX
S výjimkou Standard drum, mohou být všechny ostatní sady použity s MIDI
zařízením nebo PC.
28
Page 44
Tabulka GM zvuků & bicích/SFX
28
Page 45
Řešení problémů
Řešení problémů
Do této tabulky nahlédněte kdykoliv vzniknou jakékoliv problémy s provozem
DIGITÁLNÍHO PIÁNA.
PROBLÉM PŘÍČINA ŘEŠENÍ
Bez zvuku 1. Problém s energií.
2. Hlasitost je ztlumena.
3. Máte zapojeny
sluchátka.
Příležitostné rušení 1. Ledničky, myčky na
nádobí a podobné
elektrické zařízení ruší.
Bez zvuku při zapojení do
externího zesilovače.
1. Hlasitost je příliš
ztlumena.
2. Vadný propojovací
kabel.
1. Zkontrolujte zdrojový
kabel – zda je správně
zapojen do zásuvky.
2. Nastavte hlasitost.
3. Sluchátka vypojte.
1. Použijte zásuvky, která je
nejdále od zařízení, které
ruší.
1. Nastavte hlasitost.
2. Vyměňte propojovací
kabel.
28
Page 46
Technické údaje
Oddíl Obsah
PRODUKT DIGITÁLNÍ PIÁNO
KLAVIATURA 88 KLÁVES (STANDARD) - 7 1/4 OKTÁV
TOUCH RESPONSE OFF, HARD, SOFT, NORMAL
MAX. POLYFONIE 64 TÓNŮ
ZVUK GM 128 ZVUKŮ
1 SADA BICÍCH
DOPROVOD 54 RYTMŮ
REŽIM DOPROVODU SINGLE FINGER, FINGERED, FULL KEYBOARD
OVLADAČE DOPROVODU START/STOP, INTRO/ENDING, FILL
FUNKCE TUNE, TRANSPOZICE
ZPRACOVÁNÍ DIG. SIGNÁLU CHORUS(4), REVERB(4)
METRONOM ANO
DISPLEJ MULTIFUNKČNÍ LED DISPLEJ
DEMO SKLADBY 20
NAHRÁVÁNÍ NAHRÁVÁNÍ V REÁLNÉM ČASE
1 TRACK
MAX. 4,000 TÓNŮ
PEDÁL 3 PEDÁLY (DAMPER, SOSTENUTO, SOFT)
OVLADAČE HLASITOSTI CELKOVÁ HLASITOST
I/O TERMINALY MIDI IN/OUT
2 VSTUPY NA SLUCHÁTKA
REPRODUKTOR 5“ X 2
PŘÍKON AC ADAPTÉR
SPOTŘEBA ENERGIE 10W
ROZMĚRY (Š x H X V) DPP 420: 1382mm x 390mm x 745mm
DPS 1000: 1420 mm x 402 mm x 828 mm
HMOTNOST 40 Kg
PŘÍSLUŠENSTVÍ NÁVOD K POUŽITÍ, AC ADAPTÉR
Technické údaje
28
Loading...
