Page 1

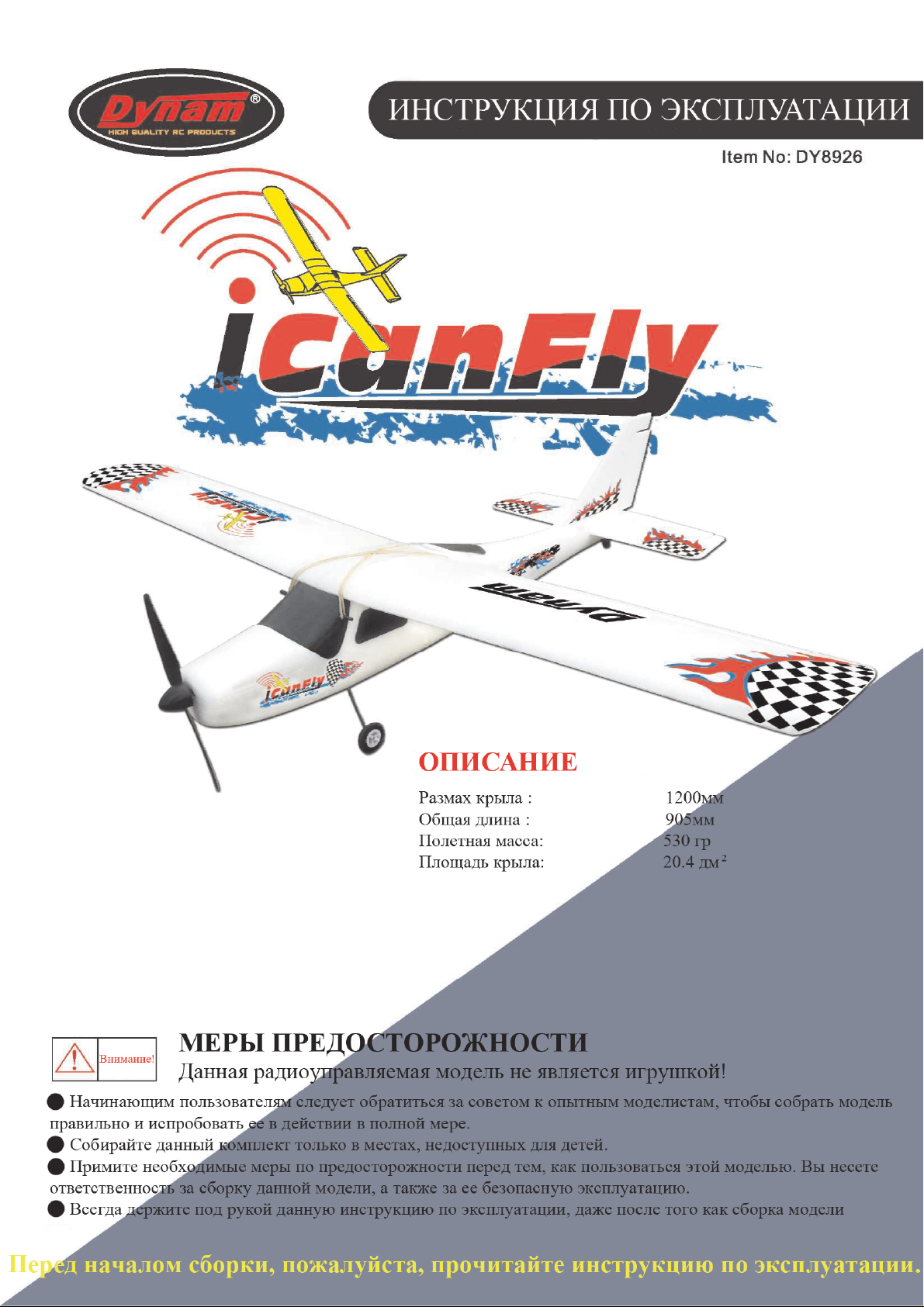

Page 2
·
использования.
·
Собирайте правую и
Используйте
Обратите особое
внимание
Плоскогубц
ы Ход детали должен
Обрежьте
Никогда не летайте на самолёте в местах скопления людей, в зоне линий электропередач, вблизи
автомобилей или шоссе. Для полёта выбирайте место с достаточным количеством пространства,
т.к. самолёт может летать на большой скорости. Помните, что вы несёте ответственность за тех,
кто находится рядом с вами.
· Не летайте при сильном ветре.
· Не пытайтесь поймать самолёт во время полёта.
· Дети до 16 лет не должны иметь доступ к пульту управления самолётом.
· Никогда не оставляйте систему без присмотра с батареями внутри, когда неподалёку находятся
дети. Травма может быть получена при включении пульта управления или самолёта.
· Ни в коем случае не приближайтесь к пропеллеру. Система может начать работу автоматически
при установке батареек, вне зависимости от того стоит ли пульт в режиме On(во включенном
состоянии) или OFF( выключенном состоянии). Пропеллер может нанести вред.
· Перед полётом помните, что сначала необходимо включить пульт управления, ещё до того, как вы
· Всегда снижайте регулятор скорости и ставьте выключатель на режим OFF ( в выключенное
вставите батарейки. Не подходите к пропеллеру!
состояние). (левый рычажок управления держите в опущенном положении) перед началом
полёта с противоположной стороны пропеллер начнет работу в полную силу, когда вы вставите
батарейки в самолёт.
· После использования мотора, сначала отсоедините батарею перед выключением пульта
управления, в противном случае пропеллер может снова начать работу в полную силу.
· Никогда не оставляйте батарею или зарядное устройство вблизи влажных участков.
· Полная разрядка литий-полимерного аккумулятора может привести к повреждению элементов
батареи. Поэтому вы всегда должны помнить о том, что необходимо вытаскивать батарею после
Прочитайте от начала до конца инструкцию по эксплуатации для того, чтобы иметь полное
представление о том, что следует делать.
· Проверьте все детали. Если вы обнаружите повреждённые или недостающие детали, свяжитесь с
ближайшим поставщиками. Пожалуйста, проверьте все детали на наличие дефектов, которые
впоследствии необходимо будет клеить на супер клей или эпоксидный клей, т.к. после
склеивания будет сложно изъять такие детали для гарантийной замены. Фирма изготовитель
заменит любые дефектные детали. Однако, при изъятии дефектных деталей склеенных с
хорошими, будет сложно их не задеть.
· Все символы используемые в данной инструкции по эксплуатации включают в себя следующие:
эпоксидный клей
левую стороны
одним способом
быть плавным, без
затруднений
- 2 -
заштрихованные
участки
Page 3

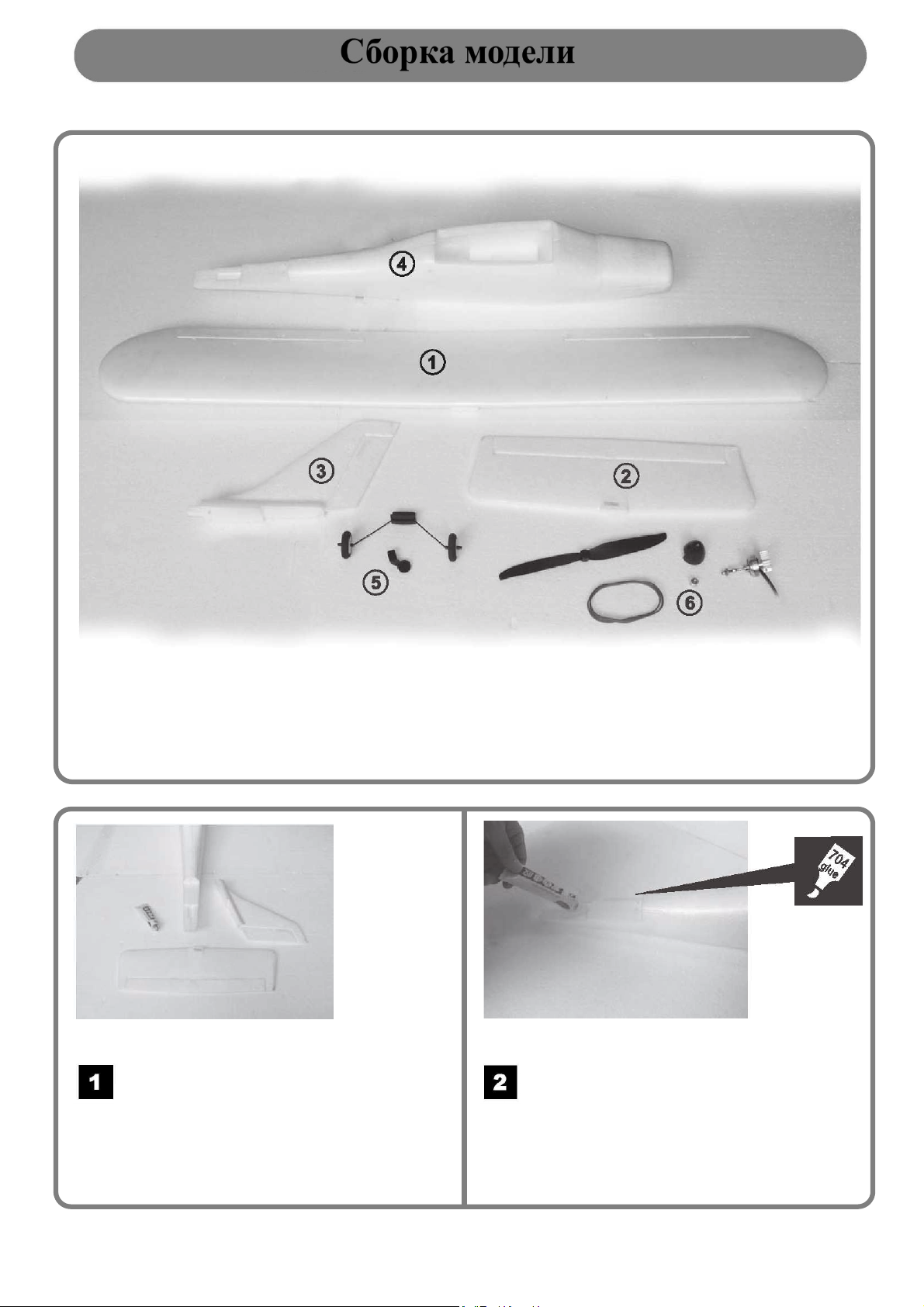

Проверьте содержимое набора!
6, Система, пр
иводящая в движение
1, Основное крыло 2, Руль высоты 3, Руль направления 4, Корпус 5, Шасси
Конструкция руля
высоты и направления
Распределите эпоксидный клей
на верхней и нижней стороне
фюзеляжа
- 3 -
Page 4

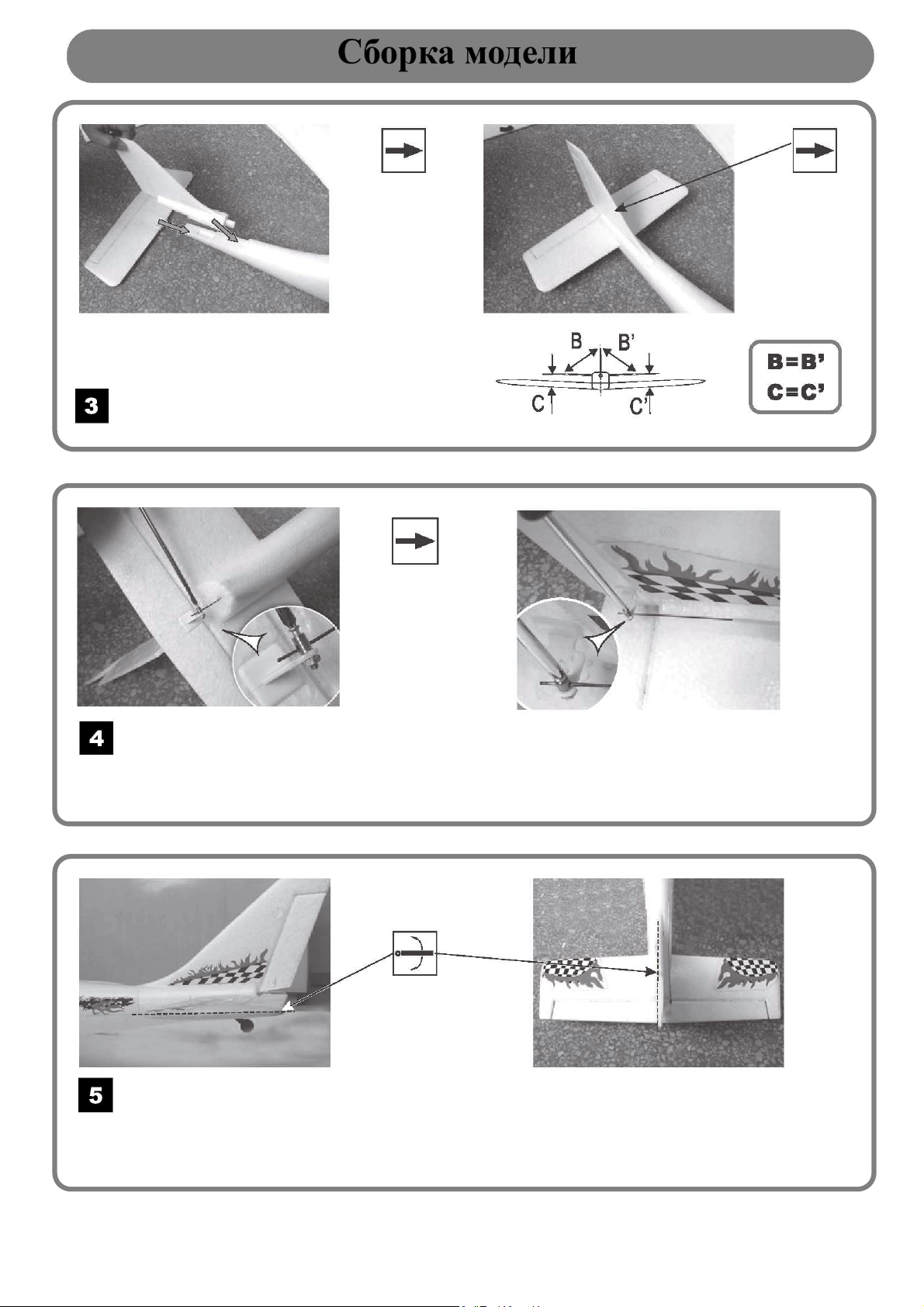

Вставьте руль высоты и
направления в фюзеляж и удалите
остатки ненужного клея
Обратите особое внимание! Используйте второе отверстие.
Вставьте тягу во второе отверстие кабанчика и осторожно вставьте кабанчик в руль высоты
(руль направления)
Настройте управление так же, как показано на картинке. Пожалуйста сделайте это до
Ход детали должен
быть плавным, не
затруднительным
подсоединения рулевых машинок!
- 4 -
Page 5

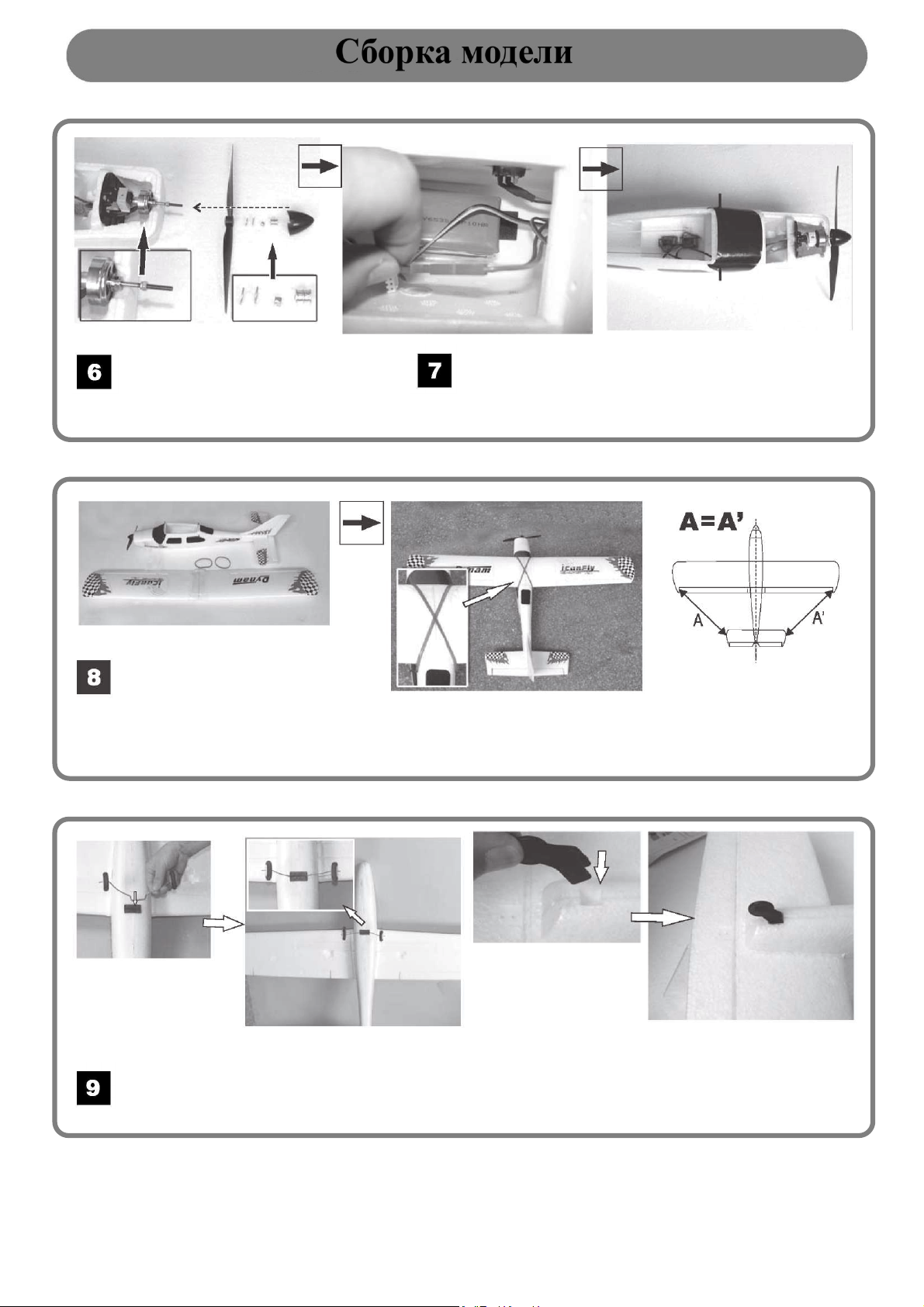

Система, приводящая в движение. Вставьте литий-полимерную батарею в фюзеляж
и соедините её с регулятором оборотов. (ESC)
Используйте стальные
штифты для закрепления
главного крыла к фюзеляжу.
Вставьте шасси в специальные отверстия.
- 5 -
Page 6

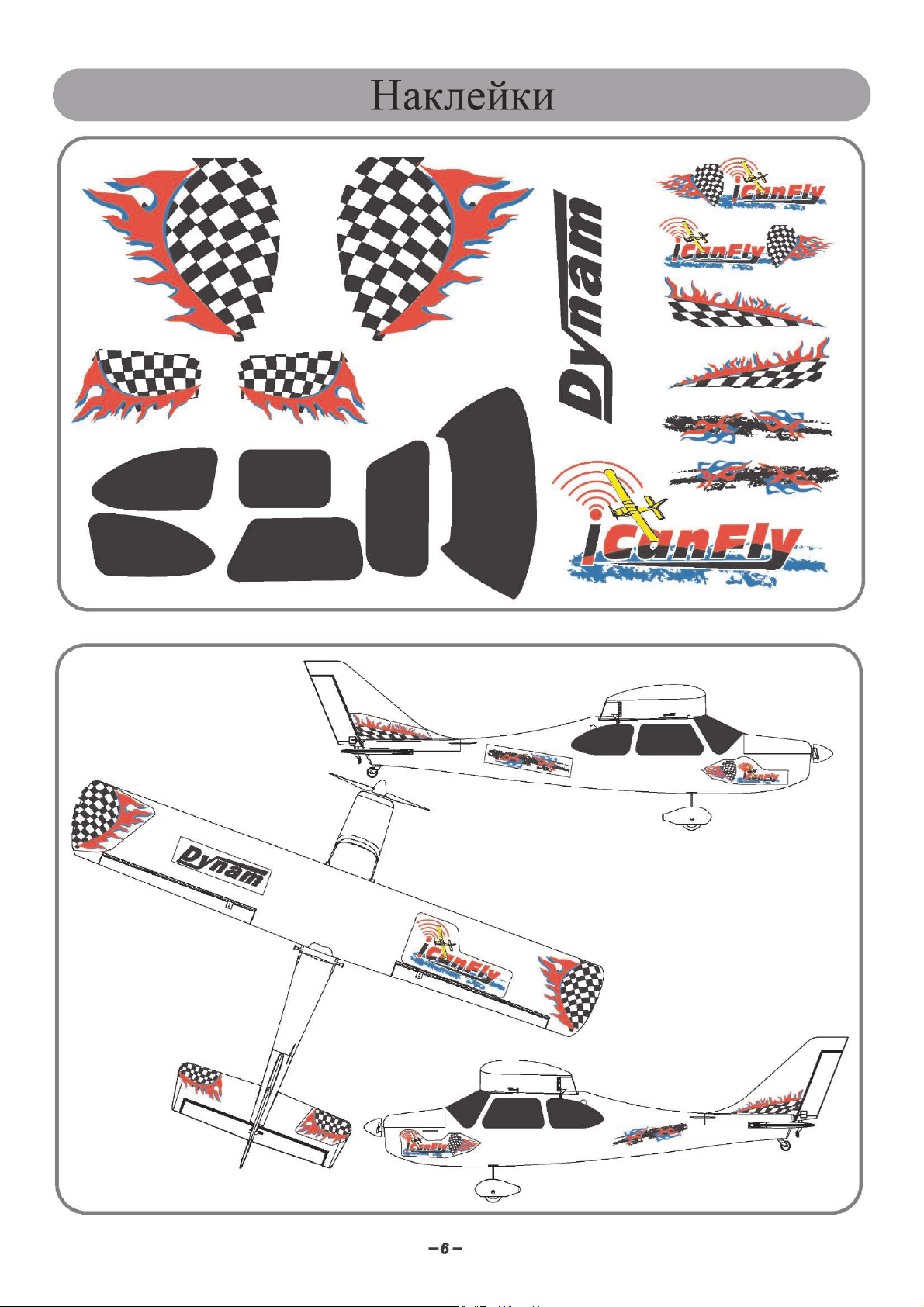

Page 7

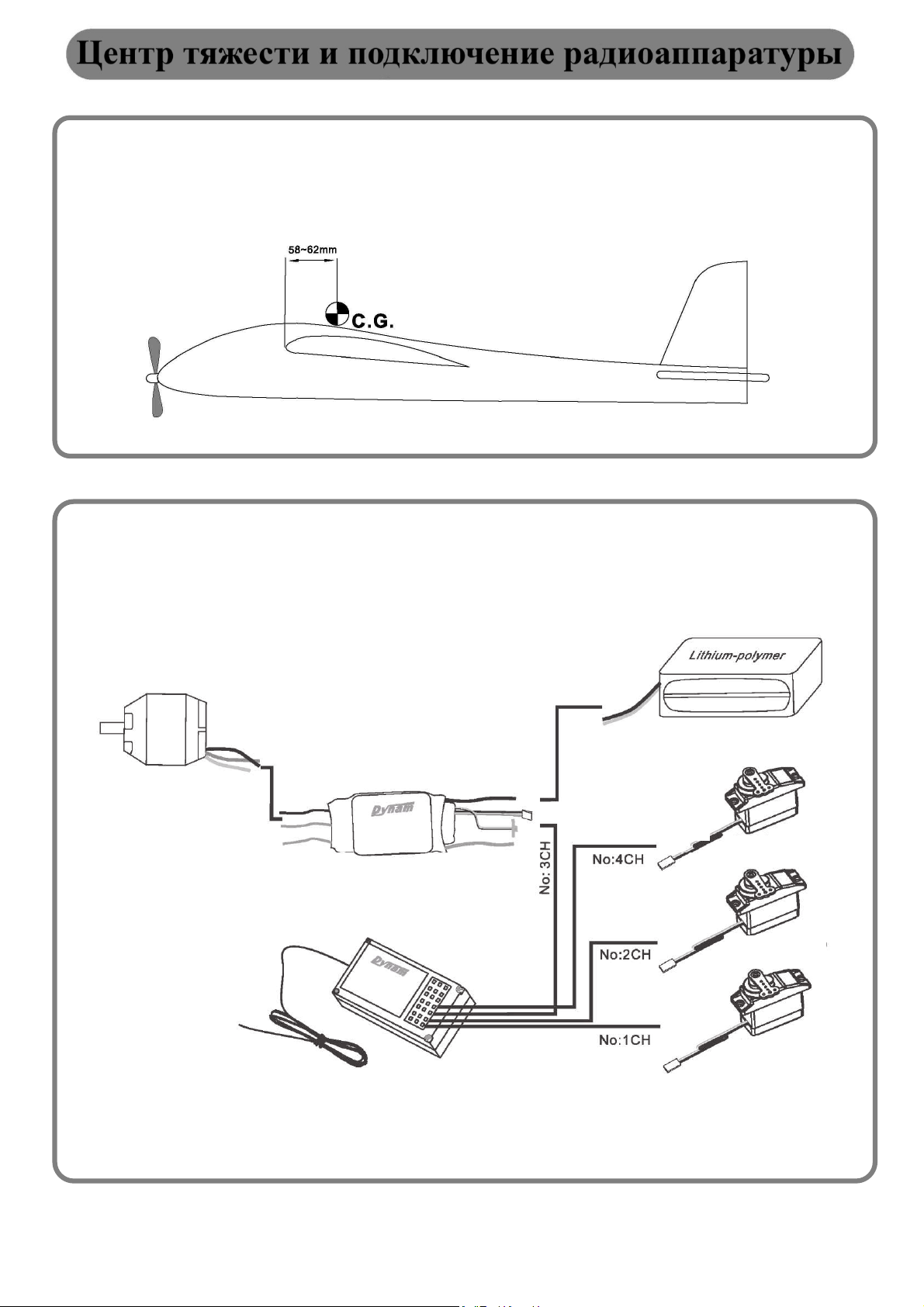

Подключение радиоаппаратуры
Литий
- полимерная
батарея
Сервомашинка
Сервомашинка
Приемник
Идеальным центром тяжести является расстояние 58 – 62мм от передний кромки крыла.
Для того чтобы получить указанный центр тяжести, добавьте дополнительный вес или
переместите батарею в другое положение. Проверьте центр тяжести до полета.
Бесколлекторный
двигатель
руля направления
Регулятор оборотов
двигателя
руля высоты
Сервомашинка
элеронов
- 7 -
Page 8

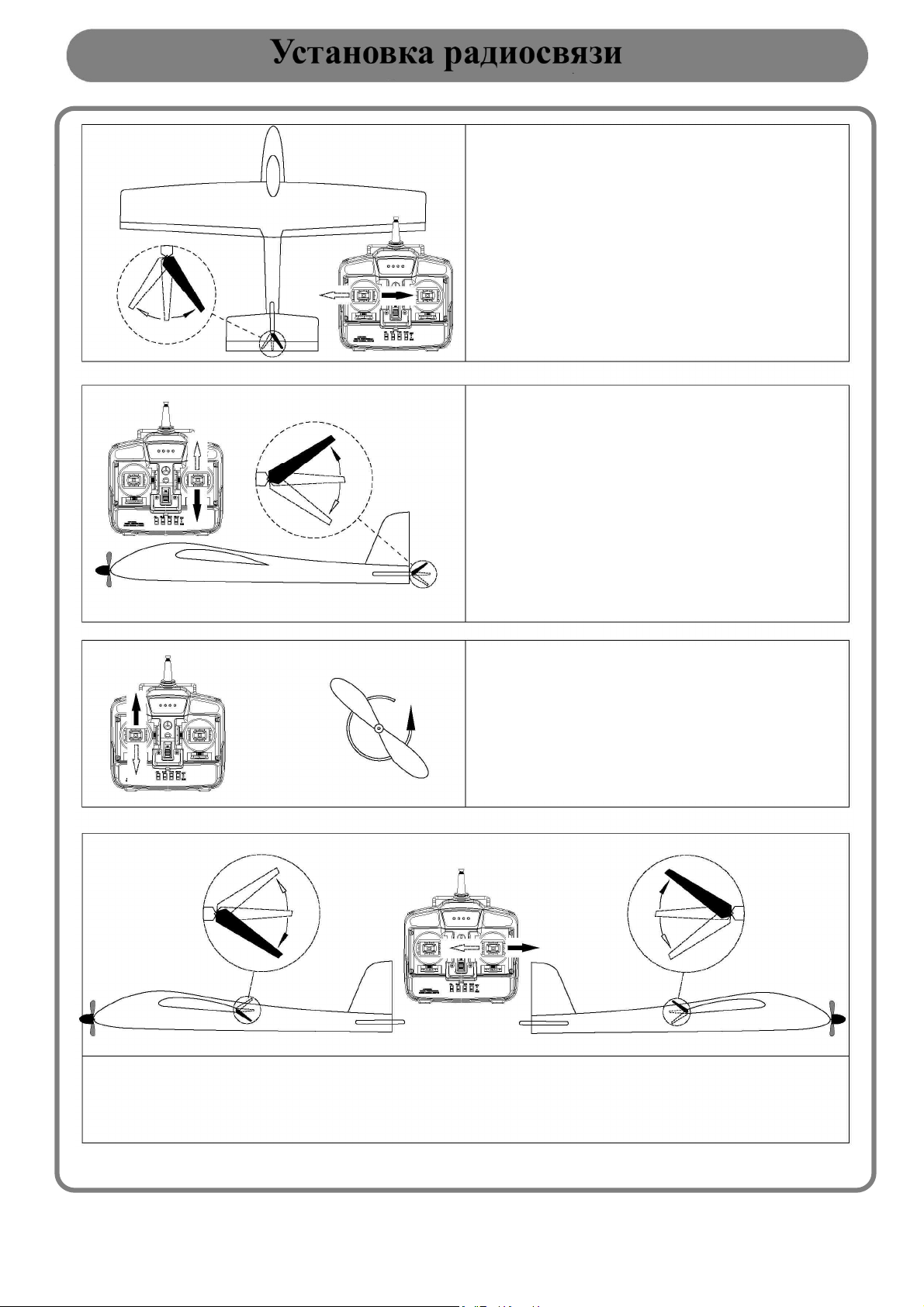

Двигая ручку
вверх
модель должна
\
Проверка руля направления
(1) Двигая ручку влево руль направления
должен двигаться влево.
(2) Двигая ручку вправо руль направления
должен двигаться вправо.
(3) Когда ручка находится в нейтральном
положении в центре, руль направления должен
также быть нейтральным. Если движение руля
направления не совпадают с движением ручки,
пожалуйста сделайте реверс канала руля
Проверка руля высоты
(1) Двигая ручку вниз руль высоты должен
двигаться вверх.
(2) Двигая ручку вверх руль высоты должен
двигаться вниз.
(3) Когда ручка находится в нейтральном
положении в центре, руль высоты должен
вернутся в нейтральное положение.
подниматься вверх.
Двигая ручку вниз модель должна идти вниз.
- 8 -
Page 9
Руль высоты
Элерон

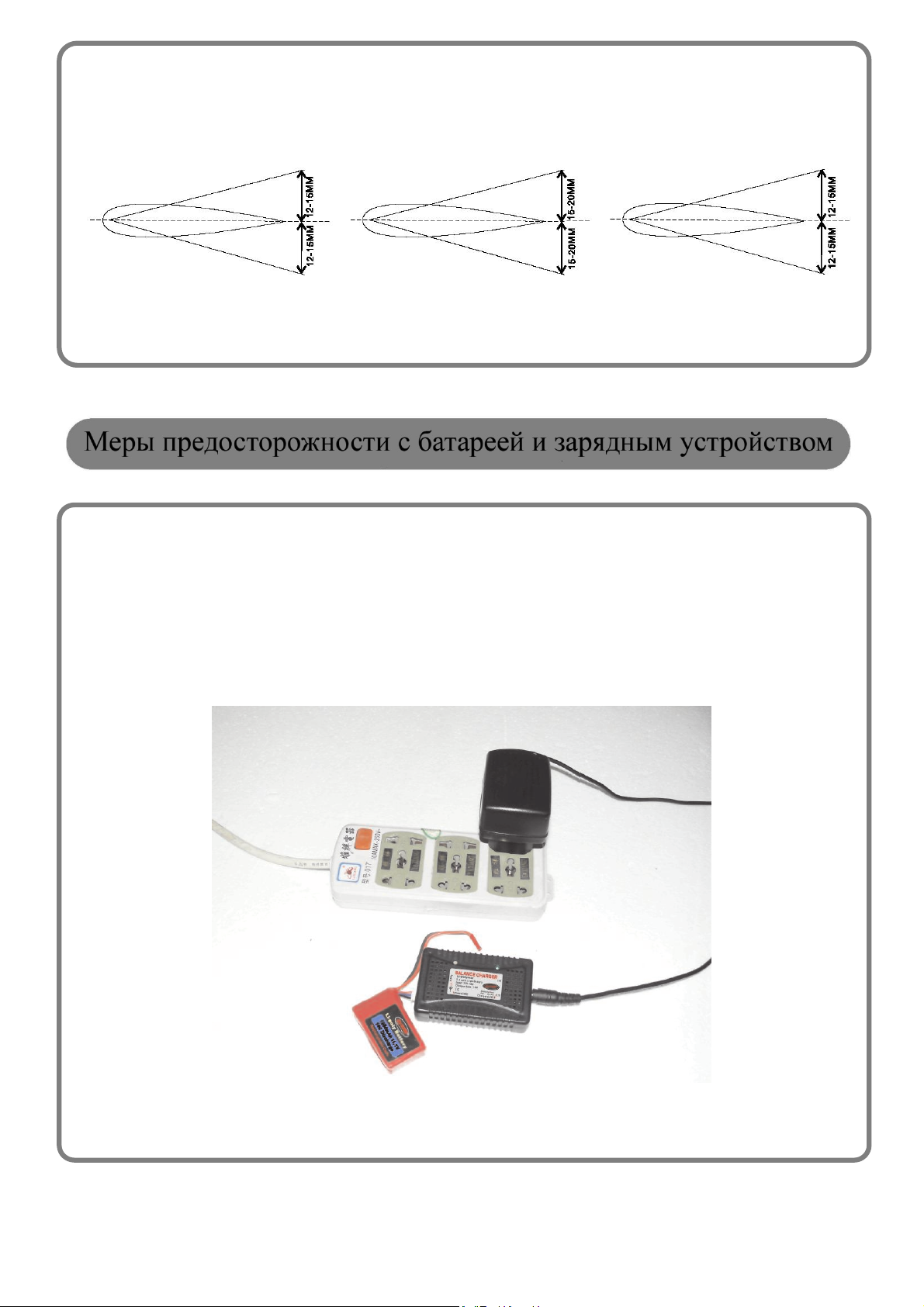

Предполагаемые настройки перемещений
Руль направления
Входная мощность зарядного устройства может быть подведена с использованием сетевого
адаптера/ питания постоянного тока для удобной подзарядки в любых местах, где есть доступ к
сетевому адаптеру. Дополнительно мы рекомендуем заряжать батарею от источника
постоянного тока до 12 вольт, 1,5 амп. Никогда не пытайтесь привести в действие зарядное
устройство от розетки без использования надлежащего сетевого адаптера/питания
постоянного тока.
- 9 -
Page 10
·
Литий – полимерные батареи являются революционно новыми перезаряжаемыми
батарейками в сфере технологий электрических самолётов дистанционного управления,
предлагающей многообразие существенных преимуществ перед NiCd, NiMH и литий ионных батарей.
Очень важно иметь чёткое представление об эксплуатационных характеристиках литийполимерных батареек, в особенности их точный национальный вольтаж. Всегда читайте
описание и данную инструкцию полностью.
Внимание! Литий-полимерные батареи полностью отличаются от NiCd, NiMH
батареек и также должны быть использованы отличным образом.
Неправильное следование данной инструкции по уходу и обращению может привести к
тяжёлым, долговременным повреждениям батареи и ее окружению, а также это может
привести к пожару!
Вы должны заряжать литий-полимерную батарею в безопасном месте вдали от
· Не заряжайте батарею, когда она вставлена в модель.
· Никогда не оставляйте без присмотра зарядное устройство. Во время подзарядки батареи вы
· После полётов батарея должны охладиться до температуры окружающей среды, прежде чем
·
· В случае падения вы должны быстро и безопасно отсоединить и извлечь батарею из модели
· Храните батарею при комнатной температуре для лучшего использования.
· Не разряжайте батарею до полной разрядки. Разряжая батарею до минимума это может
легковоспламеняющихся материалов.
всегда должны держать её под постоянным контролем, чтобы контролировать данный
процесс и среагировать на предполагаемые проблемы, которые могут возникнуть.
снова ее заряжать.
затем положить ее на безопасную открытую поверхность вдали от легковоспламеняющихся
материалов для наблюдения в течении 15 мин.
привести к повреждению коробки, что в свою очередь повлечет сокращение в
производительности и продолжительности её работы.
- 10 -
Page 11

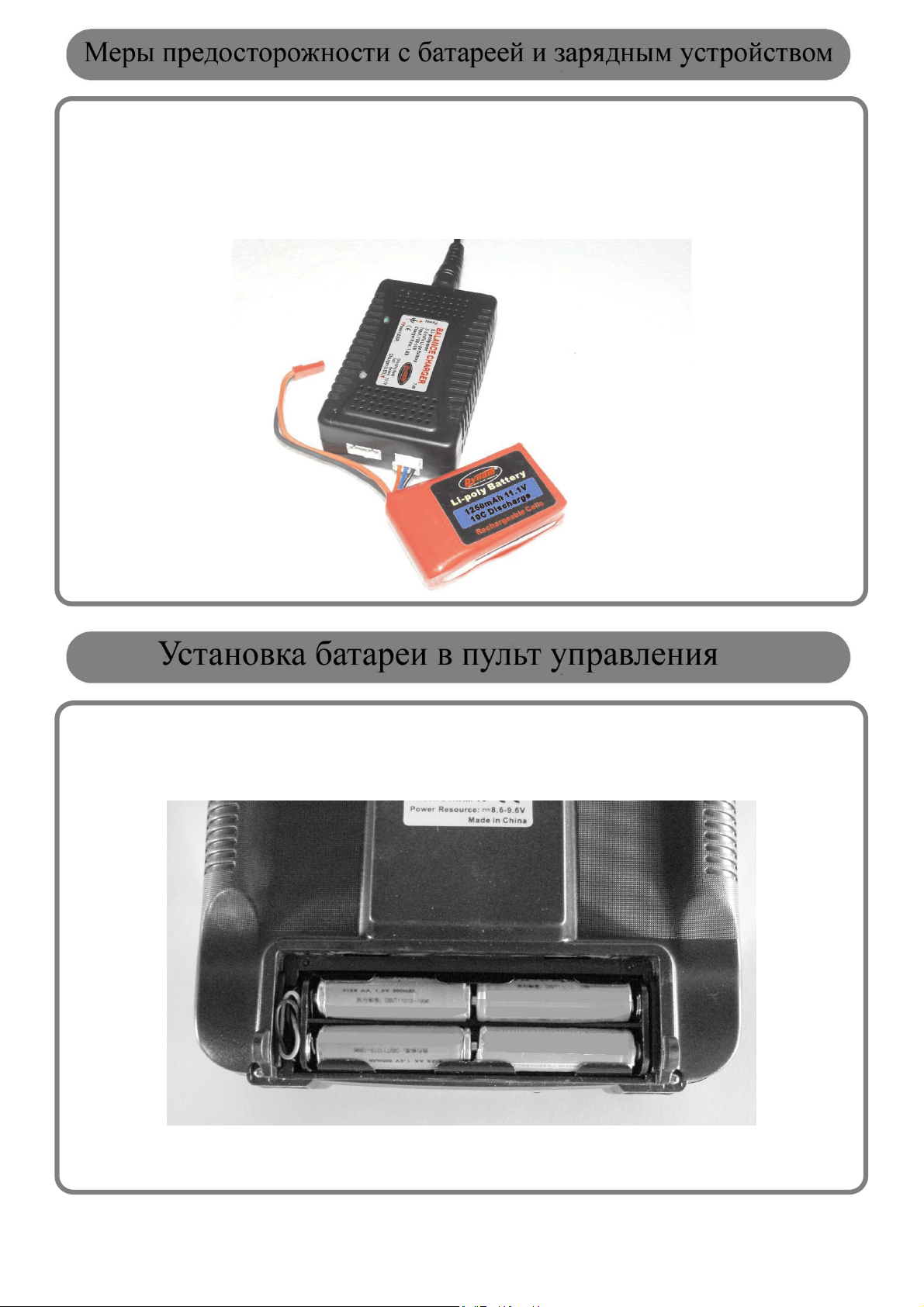

Подсоединив зарядное устройство к источнику питания, светодиоды загорятся, тем самым
укажут вам на готовность устройства к зарядке. Подсоедините литий-полимерную батарею к
зарядному устройству. Когда батарея полностью подключена и нормально заряжается, красный
и жёлтый светодиоды горят непрерывно. Когда батарея полностью заряжена загорится зеленый
светодиод.
Вставьте 8 новых «АА» батареек в пульт управления. Проверьте уровень мощности батареек.
Если светодиоды больше не горят зеленым светом необходимо заменить батареи на новые.
- 11 -
Page 12

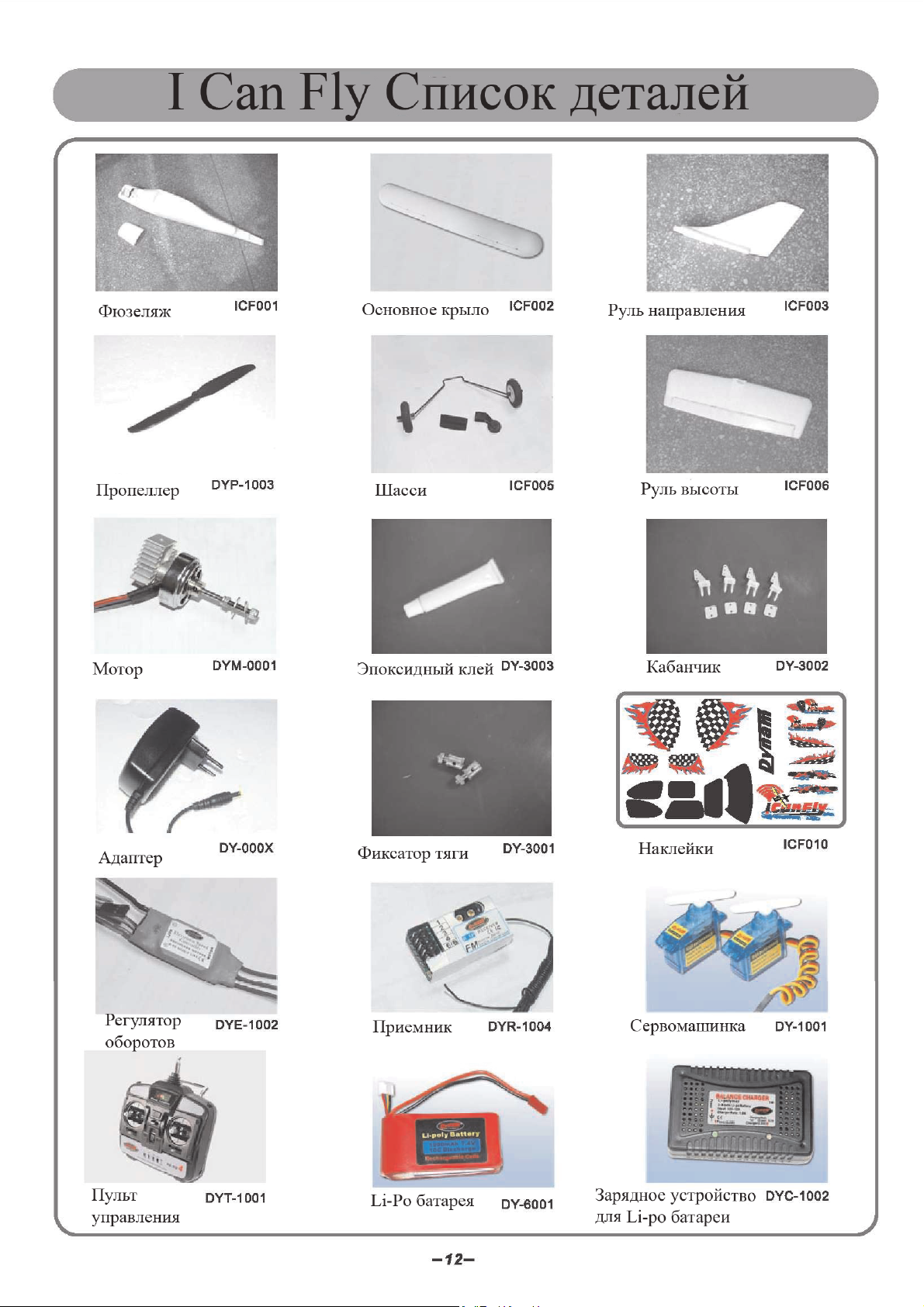

Page 13

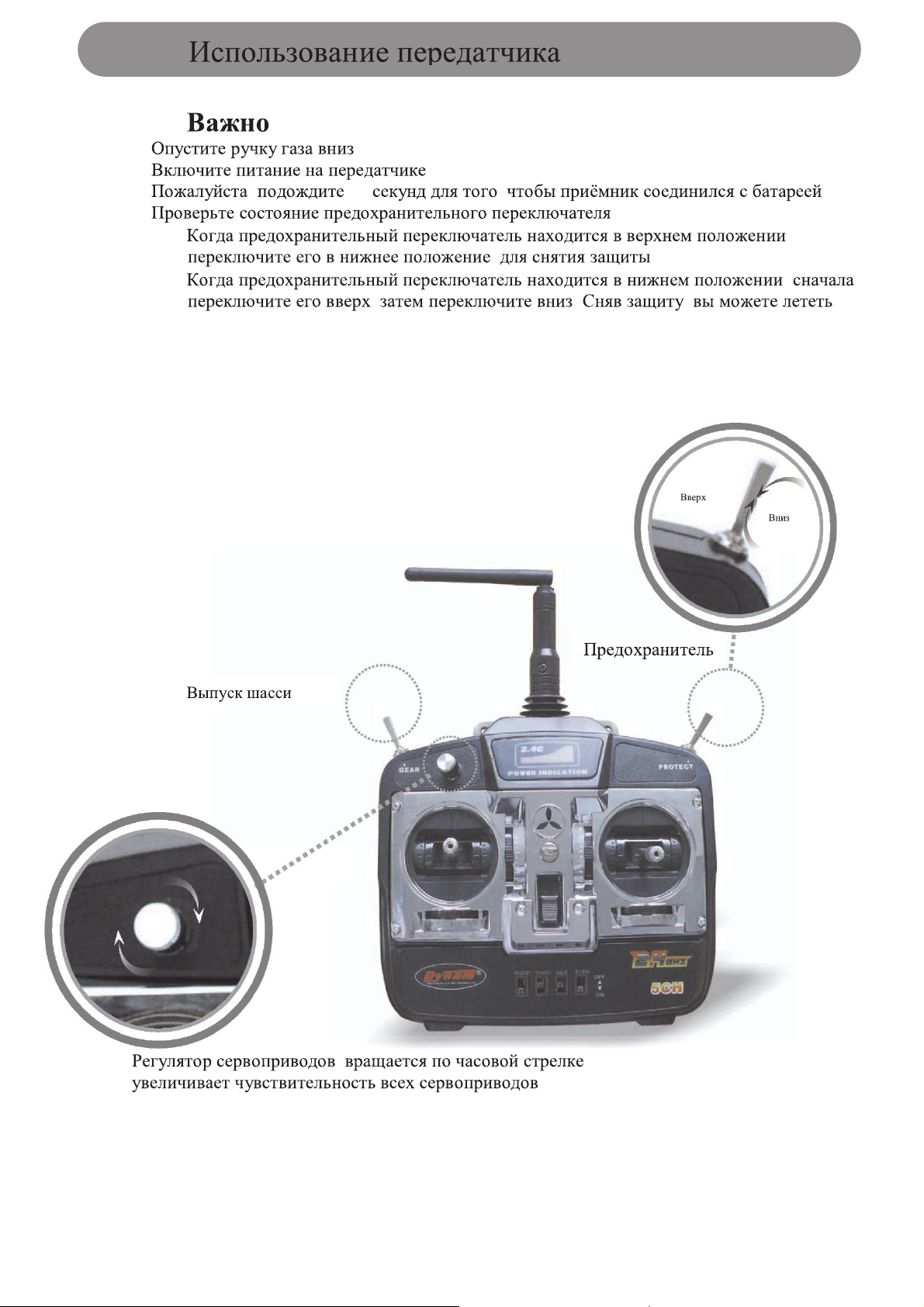

“Dynam 2.4G”
1: .
2:
3:
4:
·
·
, 10 , .
.
.
,
, .
,
, . , .
2
, ,
.
