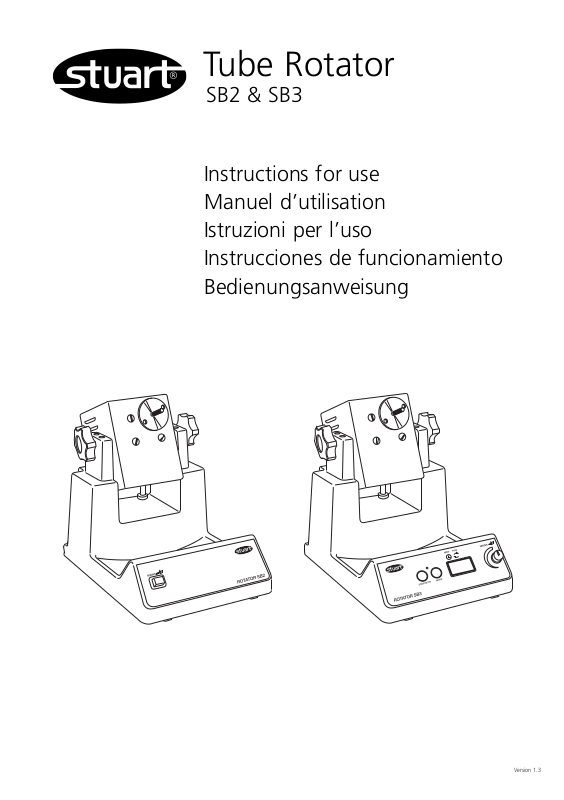

Dynalab SB3 User Manual [en, de, es, fr, it]

Version 1.3

Tube Rotator

Instructions for use
Manuel d’utilisation
Istruzioni per l’uso
Instrucciones de funcionamiento
Bedienungsanweisung

SB2 & SB3

English

Figure 1: SB2 Fixed Speed model

Figure 2: SB3 Variable Speed model

IEC mains inlet socket

(at rear)

Mains on/off switch

Tube holder spindle

Tilt adjustment wheel

Mains on/off and
control knob

LED display

Tube holder spindle

Tilt adjustment wheel

IEC mains inlet socket

(at rear)

Thank you for purchasing this Barloworld
Scientific product. To get the best
performance from the equipment, and for
your personal safety, please read these
instructions carefully before use.

This equipment is designed to operate under the
following conditions:-

❖ For indoor use only
❖ Use in a well ventilated area
❖ Ambient temperature range +4°C to +60°C
❖ Altitude to 2000m
❖ Relative humidity not exceeding 80%
❖ Mains supply fluctuations not exceeding 10%
❖ Overvoltage category II IEC60364-4-443
❖ Pollution degree 2 IEC664

If the equipment is not used in the manner
described in this manual the protection provided
by the equipment may be impaired.

Electrical installation

THIS EQUIPMENT MUST BE EARTHED

Before connection please ensure that the
line supply corresponds to that stated on the
rating label.

Power requirements:

Model Wattage

SB2 50W
SB3 50W

There is an IEC socket at the rear of the
instrument for connection to the mains supply,
(see figure 1). The unit is supplied with two
mains leads fitted with IEC plugs for connection
to the instrument. One has a U.K. 3 pin plug
and the other has a 2 pin “Shuko” plug for
connection to the mains. Choose the lead
appropriate for your electrical installation and
discard the other.

Should neither lead be suitable, take the lead
with the U.K. plug and replace the plug with a
suitable alternative. See the enclosed instruction
sheet for advice on how to carry out this
procedure.

1

Should the mains lead require replacement a
cable of 1mm

2

of harmonised code H05W-F

connected to an IEC 320 plug should be used.

IF IN DOUBT CONSULT A QUALIFIED
ELECTRICIAN

The mains lead should be connected to the
instrument BEFORE connection to the mains
supply.

General description

The SB2 and SB3 Rotators comprise of a motor
unit fitted to a stable base with a swivel facility to
tilt the angle of the unit from a vertical to a
horizontal position. The rotator can be locked at
any angle by a side hand wheel.

SB2: Rotates at a fixed speed of 20rpm.
SB3: Speed of rotation is variable between 2 and

40rpm and includes a digital timer that
automatically stops rotation after the set time (up
to 999 minutes).

There are three types of tube holder available
giving end-over-end mixing.

These should be ordered separately:
SB3/1: Holds up to 46 x 1.5ml microcentrifuge

tubes.
SB3/2: Holds up to 20 x test-tubes or blood
tubes with a diameter from 9mm to 20mm.
SB3/3: Holds up to 12 x 50ml centrifuge tubes.
If more capacity is required an adapter
(SB3/DUAL) is available, this allows 2 of the
above tube holders to be used simultaneously.

There are three racks designed for gentle
rotational mixing of culture tubes.

These should be ordered separately:
SB3/4: Holds up to 63 x 12mm diameter tubes.
SB3/5: Holds up to 63 x 16mm diameter tubes.
SB3/6: Holds up to 30 x 26mm diameter tubes.

2

Safety Advice Before Use

❖ The unit should be carried using both hands

with fingers under each side frame.

❖ Do not stop rotation by hand.
❖ In the case of mains interruption, a fault or

mechanical failure, the unit will continue to
operate on removal of fault.

❖ Never move or carry the unit when in use or

connected to the mains electricity supply.

❖ Ensure that the rotator disc is evenly balanced

with tubes.

❖ Mechanical energy can lead to breakage of

glass vessels. Use with care.

❖ Ensure that there is sufficient free space

around the rotator so that it does not come
into contact with anything during use.

Operation (see fig 1 & 2)

Unpack the rotator and the accessory tube
holder(s). Assemble the apparatus on a firm level
surface ensuring there is sufficient room for the
disc to rotate.

N.B. Keep these instructions in a safe place.

Using the angle adjust (SB2 &SB3)

Loosen the right hand side adjustment wheel by
turning it anticlockwise. Using the edge of the
main body of the rotator as a guide, position the
holder by lining up the desired angle marker
parallel to the edge (see fig 3). Tighten the
adjustment wheel clockwise to set the required
angle.

SB2 Fixed speed version

Load the tube holder ensuring it is evenly
balanced.

Switch the unit ON using the mains On/Off
switch (see fig 1). The unit will rotate at a fixed
speed of 20rpm. Once mixing is complete switch
the unit OFF using the same switch and unload
the tubes.

SB3 Variable speed version

Load the tube holder ensuring it is evenly
balanced.

Switch the unit ON by pressing the control knob
in (see fig 2). The red display will show present
set speed (red dot in the display shows RPM is
selected). This can be adjusted by turning the
control knob. Once the correct speed is displayed
press the start / stop button to begin rotating.
Rotation can be halted at any time by pressing
the start / stop button.

Using the timer (SB3 only)

In order to use the timer, halt rotation and press
the mode button. The red dot on the display
moves over to MINS. Select the desired count
down time using the control knob. When the
display shows the correct time in minutes, press
the start / stop button to begin rotation.

During operation, rotation can be paused at any
time by pressing the start / stop button. If this
button is pressed again, rotation will start again
and the timer will continue to count down.
When the timer reaches zero, rotation will be
automatically halted and an audible alert will
sound. The display settings will revert back to the
last values saved in the memory (see saving speed
/ time values section below).

To disable the timer and revert to continuous
rotation, select - - - in the display in timer
mode.

To switch the Rotator OFF completely, press the
control knob in.

Saving speed / time values

In order to save a commonly used speed / time
value, switch the unit ON by pressing the control
knob in (see fig 2) and select both a speed value
(2 to 40rpm) and a time value (either 1 to 999
minutes, or continuous - - -) using the instruction

Figure 3

3

given above. Then switch the unit OFF by
pressing in the control knob. Wait 5 seconds and
switch the unit back ON by pressing the control
knob in. The inputted values are now saved in
the memory. They can be altered at any time by
following the same procedure.

Maintenance & servicing

WARNING: Ensure the unit is disconnected

from the mains electricity supply before
attempting maintenance or servicing.

Periodically clean the instrument using a damp
cloth and mild detergent solution. Do not use
harsh or abrasive cleaning agents.

Any repairs or replacement of parts MUST be
undertaken by suitably qualified personnel.

For a comprehensive list of parts required by
service engineers conducting internal repairs and
a service manual, please contact the Technical
Service Department of Barloworld Scientific Ltd.
quoting both the model and serial number.

Only spare parts supplied or specified by
Barloworld Scientific Ltd. or its agents should be
used. Fitting of non-approved parts may affect
the performance and safety features designed
into the instrument.

Technical specification

SB2 SB3

Speed Fixed - 20 rpm Variable - 2 to 40 rpm
Speed display None Digital
Timer No Yes – up to 999mins
Dimensions (w x d x h) 200 x 270 x 240 mm 200 x 270 x 240 mm
Weight 3.2 Kg 3.2 Kg
Electrical supply 230V / 50Hz, 50W 230V / 50Hz, 50W

If in any doubt, please contact the Technical
Service Department of Barloworld Scientific Ltd.
or the point of sale.

Barloworld Scientific Ltd.
Stone, Staffordshire ST15 0SA
United Kingdom
Tel: [phone]
Fax: [phone]
e-mail [e-mail]
www.barloworld-scientific.com

Warranty

Barloworld Scientific Ltd warrants this instrument
to be free from defects in material and
workmanship, when used under normal
laboratory conditions, for a period of three (3)
years. In the event of a justified claim, Barloworld
Scientific will replace any defective component or
replace the unit free of charge.

This warranty does NOT apply if damage is
caused by fire, accident, misuse, neglect,
incorrect adjustment or repair, damage caused by
incorrect installation, adaptation, modification,
fitting of non approved parts or repair by
unauthorised personnel.

4

Français

Fig 1 : Agitateur rotatif à vitesse constante

Fig 2 : Agitateur rotatif à vitesse variable

Prise secteur IEC

(à l’arrière)

Marche / arrêt secteur

Arbre porte-tube

Volant de réglage de basculement

Marche / arrêt
secteur et molette
de commande

Afficheur à DEL

Arbre porte-tube

Volant de réglage de basculement

Prise secteur IEC

(à l’arrière)

5

Merci d’acheter ce produit de Barloworld
Scientific. Pour obtenir le bon
fonctionnement de l’équipement, et pour
votre sécurité, lire avec attention les
instructions ci-dessous avant l’utilisation.

Le matériel Barloworld Scientific est conçu pour
fonctionner dans les conditions suivantes.

❖ Pour l’usage en intérieur seulement
❖ Utilisation dans une pièce bien aérée
❖ Température ambiante +4°C à +60°C
❖ Altitude inférieure à 2000m
❖ Humidité relative n’excédant pas 80%
❖ Fluctuations de l’alimentation électrique

n’excédant pas 10% de la valeur nominale

❖ Catégorie II IEC60364-4-443 de surtension
❖ Degré 2 IEC664 de pollution

Si l’équipement n’est pas utilisé de la façon
décrite dans ce manuel les différentes fonctions
de l’appareil peuvent être altérées.

Installation électrique

CET ÉQUIPEMENT DOIT ÊTRE RELIE À
LA TERRE

Avant le raccordement, s’assurer que
l’alimentation électrique convient. Cet
appareil exige une alimentation 230V, 50Hz,
monophasé. La puissance est de 50W.

Une embase CEE est située à l’arrière de
l’instrument pour le raccordement à
l’alimentation électrique, (voir le schéma 1).
L’instrument est fourni avec deux câbles secteur
équipés d’une prises CEE pour le raccordement à
l’instrument. Sur un, se trouve une prise aux
normes anglaises et sur l’autre une prise de
européen 2P+T. Choisir le câble approprié pour
votre installation électrique et jeter l’autre.

Si ni l’un ni l’autre ne conviennent, vous devrez
alors obtenir le bon câble localement. Si ce n’est
pas possible, prendre celui avec la prise anglaise,
la couper et la remplacer par celle
correspondante au pays d’utilisation. Voir la
feuille d’instruction incluse pour le montage de
cette prise.

Si l’état du câble secteur exige son remplacement
un câble de 1mm

2

norme H05W-F relié à une

prise CEE 320 devra être employé.

N.B. Le câble anglais est protégé par un fusible
10A monté dans la prise.

Le câble doit être relié à l’instrument AVANT le
raccordement à l’alimentation électrique.

EN CAS DE DOUTE CONSULTER UN
ÉLECTRICIEN QUALIFIÉ

Description générale

Les agitateurs rotatifs SB2 et SB3 se composent
d’un moteur monté sur une embase stable
équipé d’un dispositif de pivot pour basculer
l’angle de l’appareil, de la verticale à
l’horizontale. L’agitateur rotatif peut être
verrouillé dans n’importe quel angle à l’aide d’un
volant sur le côté.

SB2: Tourne à vitesse constante de 20 tours/min
SB3: La vitesse de rotation est variable entre 2 et

40 tours/min et comprend un minuteur
numérique qui arrête automatiquement la
rotation après le temps programmé (jusqu’à 999
minutes).

Il existe trois types de porte-tubes disponibles,
donnant un mélange à retournement vertical.

Ces accessoires devront être commandés
séparément:
SB3/1: Contient jusqu’à 46 tubes micro-

centrifuges de 1,5ml
SB3/2: Contient jusqu’à 20 tubes à essais ou
tubes sanguins d’un diamètre de 9mm à 20mm
SB3/3: Contient jusqu’à 12 tubes centrifuges de
50ml

Il existe trois types de râteliers conçus pour le
mélange rotatif doux des tubes de culture.

Ces accessoires devront être commandés
séparément:
SB3/4: Contient jusqu’à 63 tubes de diamètre

12mm
SB3/5: Contient jusqu’à 63 tubes de diamètre
16mm
SB3/6: Contient jusqu’à 30 tubes de diamètre
26mm

Conseil de sécurité avant utilisation

❖ L’appareil devra être transporté à deux mains,

les doigts placés sous chaque longeron latéral.

❖ Ne pas arrêter la rotation à la main
❖ En cas de coupure secteur, de panne ou de

défaillance mécanique, l’appareil continuera
de fonctionner une fois la panne résolue.

6

❖ Ne jamais déplacer ou transporter l’appareil

lorsqu’il est en service ou connecté sur
l’alimentation électrique secteur.

❖ Veiller à ce que le disque de l’agitateur rotatif

soit bien équilibré par les tubes.

❖ L’énergie mécanique peut conduire au bris des

récipients en verre. Agir avec prudence.

❖ Veiller à ce qu’il y ait assez d’espace libre

autour de l’agitateur rotatif de façon à ce qu’il
ne vienne pas en contact avec quoi que ce
soit lorsqu’il est en service.

Fonctionnement (voir fig. 1 et 2)

Déballer l'agitateur et la (les) pince(s) à
éprouvette correspondante(s). Assembler
l'appareil sur une surface dure et plane en
s'assurant qu'il y a assez de place pour permettre
la rotation du disque..

N.B. Conserver ces instructions en lieu sûr.

Utiliser le système de réglage d'angle
(SB2 &SB3)

Desserrer le volant de réglage latéral droit en
tournant dans le sens inverse des aiguilles d'une
montre. En utilisant le bord de la partie principale
de l'agitateur comme guide, positionner la pince
en alignant la marque de l'angle voulu
parallèlement au bord (voir fig. 3). Serrer le volant
de réglage dans le sens des aiguilles d'une
montre pour bloquer à l'angle voulu.

SB2 Version vitesse constante

Charger la pince à éprouvette de manière à ce
qu'elle soit bien équilibrée.

Allumer l'unité à l'aide du commutateur On/Off

(Marche / Arrêt) (voir fig. 1). L'unité tourne à
une vitesse constante de 20 tours par minute.
Une fois que le mélange est terminé, éteindre
l'unité à l'aide du même commutateur et
décharger les éprouvettes.

Mettre l’appareil sous tension à l’aide de
l’interrupteur secteur Marche / Arrêt (voir fig. 1).
L’appareil va tourner à une vitesse constante de
20 tours/min. Une fois le mélange terminé,
mettre l’appareil hors tension à l’aide du même
interrupteur, et décharger les tubes.

SB3 Version vitesse variable

Charger la pince à éprouvette de manière à ce
qu'elle soit bien équilibrée.

Mettre l’appareil sous tension en appuyant sur la
molette de commande (voir fig. 2). L’afficheur
rouge va indiquer la vitesse réglée actuelle (le
point rouge de l’afficheur montre que la vitesse
de rotation, RPM, est sélectionnée). Cette vitesse
peut être ajustée en tournant la molette de
commande. Une fois la vitesse correcte affichée,
appuyer sur le bouton départ/arrêt pour démarrer
la rotation. La rotation peut être suspendue à
tout moment en appuyant sur le bouton départ /
arrêt.

Utilisation du minuteur (SB3 uniquement)

Pour pouvoir utiliser le minuteur, suspendre la
rotation et appuyer sur le bouton de mode. Le
point rouge de l’afficheur passe à la sélection du
temps, MINS. Sélectionner le temps de compte à
rebours souhaité à l’aide de la molette de
commande. Lorsque l’afficheur montre le temps
voulu en minutes, appuyer sur le bouton
départ/arrêt pour démarrer la rotation.

En fonctionnement, la rotation peut être
suspendue à tout moment en appuyant sur le
bouton marche/arrêt. Si l'on appuie de nouveau
sur ce bouton, la rotation va reprendre et le
minuteur va continuer son décompte. Lorsque le
minuteur atteint zéro, la rotation est
automatiquement suspendue et une alerte
sonore retentit. Les réglages d'affichage
reviennent aux dernières valeurs sauvegardées en
mémoire (voir la section Sauvegarde des valeurs
de vitesse / durée ci-dessous).

Pour désactiver le minuteur et revenir à la
rotation continue, sélectionner - - - dans
l’afficheur en mode minuteur.

Fig. 3

7

Pour arrêter complètement l’agitateur rotatif,
enfoncer la molette de commande.

Sauvegarde des valeurs de vitesse / durée

Pour pouvoir sauvegarder une valeur de vitesse /
durée couramment utilisée, allumer l'appareil en
appuyant sur le bouton de commande (voir fig.

2) puis en sélectionnant une valeur de vitesse
(2 à 40 tours/min) et une valeur de durée (soit 1
à 999 minutes, soit continue - - -) à l'aide des
instructions données ci-dessus. Puis éteindre
l'appareil en appuyant sur le bouton de
commande. Attendre 5 secondes et rallumer
l'appareil en appuyant sur le bouton de
commande. Les valeurs saisies sont maintenant
sauvegardées en mémoire. Elles pourront être
modifiées à tout moment en appliquant la même
procédure.

Entretien et maintenance

ATTENTION ! Vérifier que l’appareil est

déconnecté de son alimentation électrique,
avant toute opération de maintenance ou
d’entretien.

Les surfaces de l’appareil et les accessoires
peuvent être nettoyés à l’aide d’un linge doux et
humide et un détergent approprié.

La lentille peut être démontée de son support
pour le nettoyage. Pour retirer la fenêtre de
protection du bloc chauffant, glisser le clip de
retenue avec de fine pinces et nettoyer avec un
chiffon très doux.

Pour une liste complète de pièces et un manuel
d’entretien technique, requis par des techniciens,
conduisant des réparations internes, entrer en
contact avec le service après vente technique de
Barloworld Scientific France en précisant le
modèle et le numéro de série.

Seules les pièces de rechange fournies ou
indiquées par Barloworld Scientific France ou ses
revendeurs doivent être employées. L’utilisation
de pièces non-approuvés peut affecter le
fonctionnement et la sécurité de l’instrument.

En cas de doute, contacter avec le service
technique de Barloworld Scientific France ou
votre revendeur.

Barloworld Scientific France SAS
ZI du Rocher Vert - BP 79
77793 Nemours Cedex
France
Tél: [phone]
Fax: [phone]
e-mail: [e-mail]

Garantie

Barloworld Scientific Ltd garantit cet instrument
comme exempt de défauts de matériaux et de
fabrication, s’il est utilisé dans les conditions
habituelles du laboratoire, pendant une période
de trois (3) ans. En cas de réclamation justifiée,
Barloworld Scientific remplacera tout composant
défectueux ou procédera à l’échange de
l’appareil gratuitement.

Cette garantie NE S’APPLIQUE PAS en cas de
dégâts provoqués par un incendie, un accident,
une erreur d’utilisation, une négligence, un
réglage ou une réparation incorrects, en cas de
dégâts provoqués par l’installation, l’adaptation,
la modification, le montage de pièces non
approuvées ou la réparation par un personnel
non autorisé.

Caractéristiques techniques

SB2 SB3

Vitesse Constante - 20 tours/min Variable - 2 à 40 tours/min
Affichage de vitesse Aucun Numérique
Minuteur Non Oui – jusqu’à 999 min
Dimensions (l x p x h) 200 x 270 x 240 mm 200 x 270 x 240 mm
Poids 3,2 kg 3,2 kg
Alimentation électrique 230V / 50Hz, 50W 230V / 50Hz, 50W

8

Italiano

Fig. 1: Agitatore a velocità fissa

Fig 2: Agitatore a velocità variabile

Attacco alimentazione

di rete IEC

(sul retro)

Interruttore di accensione

Albero per disco portaprovette

Rotellina regolazione asse di rotazione

Manopola di
accensione e
regolazione

Display LED

Albero per disco portaprovette

Rotellina regolazione asse di rotazione

Attacco alimentazione

di rete IEC

(sul retro)

Regno Unito e sostituire la spina con un tipo
adatto al caso. Vedere la scheda di istruzioni
inclusa che contiene consigli sulle modalità per
effettuare tale sostituzione.

Se occorre sostituire il cavo da rete, occorre
impiegare un cavo di sezione 1mm

2

di codice

H05W-F armonizzato connesso ad una spina CEI

320.

IN CASO DI DUBBIO CONSULTARE UN
ELETTRICISTA QUALIFICATO

Si deve connettere il cavo da rete allo strumento
PRIMA di eseguire la connessione
all’alimentazione da rete.

Descrizione dello strumento

Gli agitatori SB2 e SB3 sono costituiti da un
motore elettrico fissato ad una base stabile e
sono dotati da una funzione che consente di
regolare a piacimento l'asse di rotazione dello
strumento dalla posizione verticale a quella
orizzontale. L'agitatore può essere bloccato in
qualsiasi angolazione dell'asse di rotazione
agendo sull'apposita rotellina posta a lato dello
strumento.

SB2: A velocità fissa di 20 giri/min
SB3: A velocità di rotazione variabile da 2 a 40

giri/min; con timer digitale che interrompe
automaticamente la rotazione una volta trascorsi
minuti di rotazione impostati (fino a 999 minuti).

Sono disponibili tre tipologie di portaprovette,
che consentono di capovolgere le provette. I

portaprovette devono essere ordinati a
parte:
SB3/1: Ospita fino a 46 microprovette da

centrifuga da 1,5 ml
SB3/2: Ospita fino a 20 provette tradizionali o
per ematologia dal diametro compreso fra 9 mm
e 20 mm
SB3/3: Ospita fino a 12 provette da centrifuga da
50 ml

Sono disponibili tre rack che consentono di
ruotare le provette per colture a bassa velocità.

I rack devono essere ordinati a parte:
SB3/4: Ospita fino a 63 provette dal diametro di

12 mm

9

Vi ringraziamo per aver acquistato questo
apparecchio Barloworld Scientific. Per
ottenerne le migliori prestazioni e per la
vostra sicurezza, vogliate leggere con cura
queste istruzioni prima di adoperarlo.

L’apparecchio è stato progettato per un
funzionamento nelle seguenti condizioni:

❖ Da usarsi solo all’interno
❖ Da usarsi in un’area ben ventilata
❖ In un campo di variazione di temperatura da

+4°C a +60°C

❖ Ad un’altitudine massima di 2000 metri
❖ Con una umidità relativa non superiore a 80%
❖ Con fluttuazioni dell’alimentazione da rete

non superiori a 10%

❖ Categoria di sovratensione II CEI60364-4-443
❖ Grado di contaminazione 2 CEI664

Se l’apparecchio non è usato come specificato nel
presente manuale, la protezione offerta
dall’apparecchio stesso può essere ridotta.

Installazione elettrica

QUESTO APPARECCHIO DEVE ESSERE
MESSO A TERRA

Prima di connetterlo, assicurarsi che
l’alimentazione di linea corrisponda a quella
indicata sulla targhetta con i dati
caratteristici dell’apparecchio. Questo
modello richiede un’alimentazione nominale
monofase di 220 - 240V, 50 Hz, in c.a.

Requisiti di energia

Modelli Potenza nominale

SB2 50W
SB3 50W

Al retro dello strumento esiste una presa CEI di
connessione all’alimentazione da rete. L’unità
viene fornita con due cavi d’alimentazione dotati
di spine CEI per connessione allo strumento. Un
cavo ha una spina con terra standard del Regno
Unito, e l’altro ha una spina “Shuko” a due
piedini soli per connessione a rete. Scegliere il
cavo adatto all’installazione elettrica del posto e
gettar via l’altro. In caso nessuno dei due cavi sia
adatto, prendere il cavo con la spina standard del

10

SB3/5: Ospita fino a 63 provette dal diametro di
16 mm
SB3/6: Ospita fino a 30 provette dal diametro di
26 mm

Norme di sicurezza da osservare prima
dell'uso

❖ L'apparecchio deve essere trasportato con

entrambe le mani e le dita sotto i due supporti
laterali.

❖ Non arrestare la rotazione con le mani.
❖ In caso di caduta di corrente,

malfunzionamento o guasto meccanico,
l'apparecchio continuerà a funzionare una
volta eliminata la causa del guasto.

❖ Non sollevare o movimentare l'apparecchio

quando è in funzione o è collegato
all'alimentazione elettrica.

❖ Verificare che le provette siano inserite nel

disco rotante in modo uniforme.

❖ L'energia meccanica esercitata dallo strumento

può provocare la rottura delle provette in
vetro. Prestare la massima attenzione durante
l'utilizzo dello strumento.

❖ Verificare che ci sia spazio sufficiente intorno

all'agitatore onde evitarne il contatto con altri
oggetti durante l'uso.

Uso dello strumento

(vedi le fig.1 & 2)

Disimballare l'agitatore e il (o i) portaprovette.
Assemblare l'apparecchio su di una superficie
piana e stabile, assicurandosi che vi sia spazio
sufficiente per consentire la rotazione del disco.

N.B. Conservare le istruzioni in un luogo
sicuro.

Utilizzo del dispositivo di regolazione
angolare (SB2 e SB3)

Allentare la rotella di regolazione destra
ruotandola in senso antiorario. Utilizzando il
bordo del corpo dell'agitatore come guida,
posizionare il portaprovette allineando la guida
relativa all'angolo desiderato con il bordo (v. fig.3)
Stringere la rotella ruotandola in senso orario per
ottenere l'angolazione desiderata.

SB2 Modello a velocità fissa

Caricare il portaprovette, verificando che le
provette siano bilanciate in modo uniforme.

Accendere lo strumento agendo sull'interruttore di
accensione (v. fig.1). Lo strumento comincerà a
ruotare alla velocità fissa di 20 giri/min. A
miscelazione ultimata, spegnere lo strumento con
il medesimo interruttore ed estrarre le provette.

SB3 Modello a velocità variabile

Caricare il portaprovette, verificando che le
provette siano bilanciate in modo uniforme.

Accendere lo strumento premendo la manopola di
regolazione (vedi la fig 2). Il display rosso
visualizza la velocità attualmente impostata (il
puntino rosso nel display visualizza i giri/min
prescelti). La velocità può essere modificata
ruotando la manopola di regolazione. Quando la
velocità desiderata appare sul display, premere il
pulsante di avvio / stop per avviare la rotazione. La
rotazione può essere arrestata in qualsiasi
momento agendo sul pulsante di avvio/arresto.

Utilizzo del timer (in dotazione solo con
l'SB3)

Per utilizzare il timer, arrestare la rotazione e
premere il pulsante contrassegnato Mode. Il
puntino rosso sul display viene sostituito dalla
parola MINS. Selezionare il numero di minuti
desiderati per avviare il conteggio alla rovescia
agendo sulla manopola di regolazione. Quando il
display visualizza il numero di minuti desiderati,
premere il pulsante avvio / arresto per avviare la
rotazione.

Durante il funzionamento, si può interrompere la
rotazione in qualsiasi momento digitando il
bottone di avviamento / arresto. Se digita il
bottone nuovamente, la rotazione ricomincia ed il
temporizzatore continua il conto alla rovescia.
Quando il temporizzatore raggiunge lo zero, la
rotazione viene arrestata automaticamente e
squilla un allarme sonoro. Le impostazioni del
display ritornano agli ultimi valori salvati in
memoria (cfr. la seguente sezione sul salvataggio
dei valori di velocità / tempo).

Fig. 3

11

Dati tecnici

SB2 SB3

Velocità Fissa: 20 giri/min Variabile: 2 - 40 giri/min
Display velocità Non in dotazione Digitale
Timer No Sì, fino a 999 minuti
Dim. d'ingombro (l x p x a) 200 x 270 x 240 mm 200 x 270 x 240 mm
Peso 3,2 Kg 3,2 Kg
Alimentazione elettrica 230 V / 50 Hz, 50 W 230 V / 50 Hz, 50 W

Si devono usare solo parti fornite o specificate
dalla Barloworld Scientific Ltd. o dai suoi
rappresentanti.

Il montaggio di parti non omologate può ridurre
le prestazioni e le funzioni di sicurezza intese alla
progettazione dello strumento.

In caso di dubbio porsi in contatto con l’Ufficio
d’assistenza tecnica della Barloworld Scientific
Ltd. o il punto di vendita.

Barloworld Scientific Italia Srl
Via Alcide de Gasperi 56
20077 Riozzo di Cerro al Lambro
Milano Italia
Tel: [phone]
Fax: [phone]
e-mail: [e-mail]
www.barloworld-scientific.it

Garanzia

Barloworld Scientific Ltd garantisce che questo
strumento è privo di difetti di materiale e
fabbricazione per un periodo di tris (3) anni, se
utilizzato nelle normali condizioni di laboratorio.
Di fronte a una richiesta giustificata, Barloworld
Scientific sostituirà gratuitamente gli eventuali
componenti difettosi o tutta l’unità.

La presente garanzia NON si applica per danni
provocati da incendio, incidente, uso improprio,
negligenza, messa a punto o riparazione
scorretta, danni provocati dall’istallazione,
l’adattamento, la modifica, l’inserimento di
componenti non autorizzati o da riparazioni
effettuate da personale non autorizzato.

Per disattivare il timer e ripristinare la
rotazione costante, selezionare - - - nella
modalità timer.

Per disinserire lo strumento dall'alimentazione
elettrica, spingere in dentro la manopola di
accensione e regolazione.

Salvataggio dei valori di velocità / tempo

Per salvare un valore di velocità / tempo usato di
frequente, accendere l'unità premendo la
manopola di comando (cfr. la fig. 2) e selezionare
sia un valore della velocità (da 2 a 40 giri al
minuto) sia un valore del tempo (da 1 a 999
minuti, oppure un valore continuo - - -) seguendo
le istruzioni indicate in precedenza. Spegnere
quindi l'unità premendo di nuovo la manopola di
comando. Attendere 5 secondi e riaccendere
nuovamente l'unità premendo la manopola di
comando. I valori immessi sono ora salvati in
memoria, e possono essere modificati in qualsiasi
momento seguendo la stessa procedura.

Manutenzione e riparazioni

ATTENZIONE: Assicurarsi che l’unità sia

scollegata dall’alimentazione elettrica prima
di effettuare manutenzione o riparazioni.

Pulire lo strumento ad intervalli regolari con un
panno umido ed una soluzione di detersivo
leggero. Non impiegare detersivi troppo forti o
abrasivi.

Riparazioni o sostituzioni di parti DEVONO
essere eseguite da personale
opportunamente qualificato.

Porsi in contatto con l’Ufficio d’assistenza tecnica
della Barloworld Scientific Ltd. per ottenere un
elenco completo delle parti richieste da tecnici
per riparazioni all’interno dell’apparecchio e per
un manuale di riparazioni, indicando allo stesso
tempo il tipo di modello ed il numero di serie.

12

Espanol

˜

Fig. 1: Rotador de velocidad constante

Fig. 2: Rotador de velocidad variable

Toma de la red IEC

(parte posterior)

Conexión / desconexión de la red

Husillo del portatubos

Rueda de ajuste de inclinación

Conexión / desconexión
de la red y perilla de
control

Pantalla de LED

Husillo del portatubos

Rueda de ajuste de inclinación

Toma de la red IEC

(parte posterior)

enchufe tipo Reino Unido y sustituya éste por
uno alternativo adecuado. Vea la hoja de datos
adjunta cómo efectuar esta operación.

Si es preciso recambiar el cable de la red deberá
utilizarse un cable de 1mm

2

homologado de

código H05W-F conectado a un enchufe IEC 320.

EN CASO DE DUDAS CONSULTE A UN
ELECTRICISTA PROFESIONAL

El cable de red la deberá conectarse al
instrumento ANTES de ser conectado al
suministro de la red.

Descripción general

Los rotadores SB2 y SB3 comprenden un motor
instalado en una base estable con un dispositivo
basculante para inclinar el ángulo de la unidad de
la posición vertical a la horizontal. El rotador
puede ser inmovilizado en cualquier ángulo
mediante una rueda manual lateral.

SB2: Gira a una velocidad constante de 20 r.p.m.
SB3: La velocidad de rotación puede variarse

entre 2 y 40 r.p.m e incorpora un temporizador
digital que detiene automáticamente la rotación
al transcurrir el tiempo fijado (hasta 999
minutos).

Hay tres tipos de portatubos disponibles que
ofrecen un mezclado de extremo a extremo.

Estos deberán ser pedidos por separado:
SB3/1: Capaz de portar hasta 46 tubos micro-

centrifugadores de 1,5ml.
SB3/2: Capaz de portar hasta 20 tubos de
ensayo o tubos de sangre con diámetros de 9mm
a 20mm.
SB3/3: Capaz de portar hasta 12 tubos
centrifugadores de 50ml.

Se ofrecen tres soportes diseñados para realizar
una mezcla giratoria uniforme de tubos de
cultivo.

Estos deberán ser pedidos por separado:
SB3/4: Capaz de portar hasta 63 tubos de 12mm

de diámetro.
SB3/5: Capaz de portar hasta 63 tubos de 16mm
de diámetro.
SB3/6: Capaz de portar hasta 30 tubos de 26mm
de diámetro.

13

Gracias por haber comprado este
instrumento Barloworld Scientific. Si desea
aprovechar al máximo lo que le ofrece el
instrumento, rogamos lea detenidamente
estas instrucciones antes de usarlo.

Este instrumento ha sido diseñado para funcionar
en las condiciones siguientes:-

❖ Lugares a cubierto solamente
❖ Zonas bien ventiladas solamente
❖ Gama de temperaturas ambientes de +4°C a

+60°C

❖ Altitud hasta 2000m
❖ Humedad relativa no superior al 80%
❖ Fluctuaciones del suministro de la red no

superiores al 10%

❖ Categoría de sobrevoltaje II IEC60364-4-443
❖ Grado de contaminación 2 IEC664

Si el instrumento no se usa de acuerdo como se
describe en este manual podrá perjudicarse la
protección que aporta.

Instalacion eléctrica

ESTE INSTRUMENTO DEBE SER
CONECTADO A TIERRA

Antes de efectuar la conexión, por favor asegure
que el suministro de la línea corresponde al
mostrado en la placa de régimen de trabajo. Este
modelo requiere un suministro con régimen a
220 - 240V, 50 Hz, ~, monofásico.

Requerimientos energéticos

Modelo Vatiaje

SB2 50W
SB3 50W

Hay una toma IEC en la parte posterior del
instrumento para la conexión al suministro de la
red. El instrumento se envía con dos cables de la
red provistos de enchufes IEC para efectuar la
conexión. Uno de los cables incorpora un
enchufe de 3 clavijas tipo Reino Unido mientras
que el otro incorpora un enchufe de 2 clavijas
tipo “Shuko” para efectuar la conexión a la red.
Seleccione el cable apropiado para su instalación
eléctrica y deseche el otro. Si ninguno de los
cables fuese adecuado, tome el cable con el

14

Precauciones de seguridad antes de utilizar

❖ El equipo deberá ser transportado con ambas

manos y con los dedos dispuestos por debajo
de cada bastidor.

❖ La rotación no deberá pararse con la mano.
❖ En caso de corte de energía, fallo o avería

mecánica, el equipo continuará funcionando
después de que ha sido reparada la anomalía.

❖ Nunca deberá moverse o transportarse el

equipo mientras se está utilizando o cuando
está conectado al suministro de la red.

❖ El disco del rotador deberá estar equilibrado

de modo uniforme con los tubos.

❖ La fuerza mecánica puede causar la rotura de

los recipientes de vidrio, por lo que deberá ser
utilizada con cautela.

❖ Debe asegurarse que haya espacio suficiente

alrededor del rotador, de modo que no pueda
entrar en contacto con obstrucciones cuando
se usa.

Funcionamiento

(vea las figuras 1 y 2)

Desembale el rotor y el soporte de tubos
accesorio. Monte el aparato en una superficie
plana y firme y asegúrese de que existe suficiente
espacio para que gire el disco.

N.B. Guarde estas instrucciones en un lugar
seguro.

Uso del ajuste de ángulo (SB2 &SB3)

Afloje la rueda de ajuste del lado derecho
girándola hacia la izquierda. Utilizando el borde
del cuerpo principal del rotor como guía, sitúe el
soporte alineando el marcador de ángulo
deseado, paralelo al borde (véase la fig. 3).

Apriete la rueda de ajuste hacia la derecha para
ajustar el ángulo deseado.

Versión de velocidad fija SB2

Cargue el soporte de tubo y asegúrese de que
está equilibrado uniformemente.

Conecte la unidad con el interruptor principal de
conexión/desconexión (véase la fig 1). La unidad
girará a la velocidad fija de 20 rpm. Cuando haya
terminado el mezclado, desconecte la unidad con
el mismo interruptor y descargue los tubos.

Conmute el equipo con el interruptor de
conexión / desconexión de la red (vea la figura 1).
El equipo rotará a una velocidad constante de 20
r.p.m. Una vez finalizada la mezcla, apague el
equipo con el mismo interruptor y retire los
tubos.

Versión de velocidad variable SB3

Cargue el soporte de tubo y asegúrese de que
está equilibrado uniformemente.

Conmute el equipo pulsando la perilla control
(vea la figura 2). La pantalla roja visualizará la
velocidad actual ajustada (el punto rojo en la
pantalla indica que se han seleccionado r.p.m).
Esta lectura podrá ser ajustada girando la perilla
de control. Una vez visualizada la velocidad
correcta, pulse el botón de arrancar / parar a fin
de iniciar la rotación. La rotación podrá ser
interrumpida en cualquier momento pulsando el
botón de arrancar / parar.

Utilización del temporizador (SB3 solamente)

Para utilizar el temporizador se deberá parar la
rotación y pulsar el botón de función. El punto
rojo en la pantalla se desplaza a MINS (tiempo).
Seleccione la temporización usando la perilla de
control. Cuando la pantalla visualiza el tiempo
correcto en minutos, pulse el botón de arrancar /
parar a fin de iniciar la rotación.

Durante el funcionamiento, se puede detener le
giro en cualquier momento pulsando el botón de
inicio / parada. Si se pulsa de nuevo este botón,
el giro se iniciará de nuevo y el temporizador
continuará la cuenta atrás. Cuando el
temporizador llegue a cero, el giro se detendrá
automáticamente y sonará una alarma. Los
ajustes de pantalla se reajustarán a sus últimos
valores almacenados en memoria (véase la
sección ‘Guardar valores de velocidad / tiempo’ a
continuación).

Fig. 3

15

Para desactivar el temporizador y regresar a
una rotación constante, seleccione - - - en la
pantalla en la función de temporizado.

Para apagar por completo el rotador, pulse la
perilla de control.

Guardar valores de velocidad / tiempo

Para guardar una velocidad frecuentemente
utilizada, encienda la unidad pulsando el pomo
de control (véase la fig. 2) y seleccione un valor
de velocidad (2 a 40 rpm) y un valor de tiempo
(1 a 999 minutos o continuo - - -) siguiendo las
instrucciones indicadas anteriormente. Luego
apague la unidad pulsado el pomo de control.
Espere 5 segundos y vuelva a encender la unidad.
Los valores introducidos estarán almacenados en
la memoria, y se podrán modificar siguiendo el
mismo procedimiento.

Mantenimiento y servicio

AVISO:Asegure que el instrumento esté

desconectado del suministro de la red
entes de efectuar cualquier trabajo de
mantenimiento o servicio.

Limpie periódicamente el instrumento con un
trapo húmedo y una solución detergente suave.
No use productos de limpieza ásperos o
abrasivos.

Todo el trabajo de reparación o recambio de
piezas DEBERA ser realizado por personal
capacitado a nivel profesional.

Si desea obtener una lista completa de las piezas
requeridas por el técnico de servicio que realiza
las reparaciones internas además de un manual
de servicio, por favor póngase en contacto con el
Departamento de Servicio Técnico de Barloworld
Scientific Ltd., indicando el modelo y número de
serie.

Especificaciones técnicas

SB2 SB3

Velocidad Constante - 20 r.p.m Variable - 2 a 40 r.p.m
Pantalla de velocidad Ninguna Digital
Temporizador No Sí – hasta 999 minutos
Dimensiones (A x P x Al) 200 x 270 x 240 mm 200 x 270 x 240 mm
Peso 3,2 Kg 3,2 Kg
Suministro eléctrico 230V / 50Hz, 50W 230V / 50Hz, 50W

Solamente deberán ser usadas piezas de repuesto
suministradas o especificadas por Barloworld
Scientific Ltd. o sus agentes autorizados. La
instalación de piezas no aprobadas puede afectar
el buen funcionamiento y las características de
seguridad inherentes en el instrumento.

En caso de dura, por favor póngase en contacto
con Departamento de Servicio Técnico de
Barloworld Scientific Ltd. o con el agente de
venta.

Afora S.A.
Calle Aribau 240
08006 Barcelona
Spain
Tel: [phone]
Fax: [phone]
e-mail: [e-mail]
www.afora.com

Garantia

Barloworld Scientific Ltd garantiza que este
equipo está libre de defectos en el material y la
fabricación cuando se utiliza en condiciones
normales de laboratorio durante un período de
tres (3) años. En caso de una reclamación
justificada, Barloworld Scientific sustituirá los
componentes defectuosos o toda la unidad sin
cargo alguno.

Esta garantía NO cubre los daños ocasionados
por incendio, accidente, uso incorrecto,
negligencia, ajuste o reparación incorrectos,
daños producidos por la instalación, adaptación,
modificación, montaje de piezas no autorizadas o
reparación efectuada por personal no autorizado.

16

Deutsch

Abb. 1: Rotator, konstante Drehzahl

Abb. 2: Rotator, einstellbare Drehzahl

IEC Steckdose

(auf der Rückseite)

Netz Ein / Aus

Reagenzglashalter-Drehspindel

Winkeleinstellung

Netz Ein / Aus und
Regler

LED-Display

Reagenzglashalter-Drehspindel

Winkeleinstellung

IEC Steckdose

(auf der Rückseite)

Vielen Dank, dass Sie sich für dieses Gerät
von Barloworld Scientific entschieden haben.
Damit bei der Nutzung des Gerätes Ihre
eigene Sicherheit gewährleistet ist und die
optimale Leistung erzielt werden kann,
sollten Sie diese Anweisungen vor der
Verwendung aufmerksam lesen.

Dieses Gerät ist für die folgenden
Betriebsbedingungen ausgelegt:

❖ Nur zur Verwendung im Innenbereich
❖ Nutzung in einem gut belüfteten Bereich
❖ Umgebungstemperaturbereich: +4°C bis +60°C
❖ Höhe bis 2000m
❖ Relative Luftfeuchtigkeit nicht über 80%
❖ Schwankungen der Netzstromversorgung nicht

über 10%

❖ Überspannungskategorie II IEC 60364-4-443
❖ Verschmutzungsgrad 2 IEC 664

Der Einsatz des Gerätes auf eine im Handbuch
nicht vorgesehene Weise kann eine
Beeinträchtigung des durch dieses Gerät
gegebenen Schutzes zur Folge haben.

Elektrische Installation

DIESES GERÄT MUSS GEERDET
WERDEN

Vergewissern Sie sich vor dem Anschluß des
Gerätes, dass es sich um eine
Netzstromversorgung gemäß Typenschild
handelt. Dieses Modell benötigt eine
einphasige Netztstromversorgung mit 220 –
240V, 50 Hz, ~.

Strombedarf

Modell Wattleistung

SB2 50W
SB3 50W

An der Rückseite des Gerätes befindet sich eine
IEC-Buchse zur Verbindung mit der
Netzstromversorgung. Das Gerät verfügt über zwei
Netzkabel mit IEC-Steckern zur Verbindung mit
dem Instrument. Ein Kabel besitzt einen 3-stiftigen
Stecker (GB) während der andere über einen 2­stiftigen Schuko-Stecker zur Verbindung mit dem
Netz verfügt. Verwenden Sie das für Ihre

17

elektrische Anlage geeignete Kabel und
entsorgen Sie das andere Kabel. Sollten beide
Kabel ungeeignet sein, verwenden Sie das Kabel
mit dem GB-Stecker und ersetzen Sie den Stecker
durch eine geeignete Alternative. Dieses
Verfahren wird auf dem beigefügten
Informationsblatt beschrieben.

Falls ein Austausch des Netzanschlußkabels
erforderlich ist, sollte ein Kabel mit 1mm

2

des
Harmonisierungscodes H05W-F verwendet
werden, das an einen IEC 320 Stecker
angeschlossen wurde.

FALLS ZWEIFEL BESTEHEN, WENDEN SIE SICH
AN EINEN QUALIFIZIERTEN ELEKTRIKER

Das Netzkabel sollte VOR dem Anschluß an die
Netzstromversorgung mit dem Instrument
verbunden werden.

Allgemeine Beschreibung

Die Rotator-Modelle SB2 und SB3 bestehen aus
einem Motor, der auf einer stabilen Bodenplatte
montiert ist und von der senkrechten in die
waagerechte Lage geschwenkt werden kann. Mit
Hilfe des Einstellrads kann der Rotator auf jeden
beliebigen Winkel festgestellt werden.

SB2: Konstante Drehzahl von 20 UPM
SB3: Regelbare Drehzahl zwischen 2 und 40

UPM. Mit Digital-Timer - beendet die Rotation
automatisch nach der eingestellten Zeit (bis zu
999 Minuten).

Es sind drei verschiedene Reagenzglashalter
lieferbar für Überkopfschütteln. Diese müssen

getrennt bestellt werden:
SB3/1: Für bis zu 46 x 1,5 ml Mikro-

Zentrifugenröhrchen
SB3/2: Für bis zu 20 Reagenzglasröhrchen oder
Blutprobenröhrchen mit Durchmessern zwischen
9 mm und 20 mm
SB3/3: Für bis zu 12 x 50 ml Zentrifugenröhrchen

Es sind drei verschiedene Einsätze lieferbar für die
sanfte Rotationsmischung von Kulturröhrchen.

Diese müssen getrennt bestellt werden:
SB3/4: Für bis zu 63 x 12 mm Röhrchen
SB3/5: Für bis zu 63 x 16 mm Röhrchen
SB3/6: Für bis zu 30 x 26 mm Röhrchen

18

Sicherheitshinweise
(vor dem Gebrauch lesen)

❖ Das Gerät muss mit beiden Händen getragen

werden. Die Finger befinden sich jeweils unter
dem seitlichen Rahmen.

❖ Die Rotation nicht mit der Hand anhalten
❖ Bei Ausfall der Stromversorgung, bzw. bei einer

mechanischen Störung läuft das Gerät nach
Behebung der Ursache sofort wieder an.

❖ Das Gerät niemals verschieben oder

transportieren wenn es noch am Netz
angeschlossen ist.

❖ Darauf achten, dass der Drehteller mit den

Röhrchen gleichmäßig ausbalanciert ist.

❖ Durch die Drehung kann es zum Bruch von

Glasgefäßen kommen. Vorsichtig vorgehen.

❖ Auf ausreichenden Freiraum um das Gerät

achten, damit Kollisionen vermieden werden.

Bedienung (siehe Abb. 1 und 2)

Nehmen Sie den Rotator und den(die)
zugehörigen Röhrchenhalter aus ihren
Verpackungen. Montieren Sie den Apparat auf
einer festen ebenen Oberfläche und stellen Sie
sicher, dass die Platte genügend Raum zum
Drehen hat.

Hinweis: Bewahren Sie diese Anweisung
sicher auf.

Verwendung der Winkeleinstellung
(SB2 & SB3)

Lösen Sie das rechte seitliche Einstellrad durch
Drehen gegen den Uhrzeigersinn. Verwenden Sie
die Kante des Hauptkörpers des Rotators als
Führung und positionieren Sie den Halter durch
Ausrichtung der gewünschten Winkelmarkierung
parallel zur Kante (siehe Abb. 3). Drehen Sie das

Einstellrad im Uhrzeigersinn fest, um den
gewünschten Winkel einzustellen.

SB2 Version mit fester Drehzahl

Platzieren Sie die Röhrchen im Röhrchenhalter
und vergewissern Sie sich, dass er gleichmäßig
ausbalanciert ist.

Schalten Sie das Gerät am Netzschalter EIN (siehe
Abb. 1). Das Gerät dreht sich mit einer festen
Drehzahl von 20 U/min. Nach dem Abschluss des
Mischvorgangs schalten Sie das Gerät am
Netzschalter AUS und entnehmen Sie die
Röhrchen.

SB3 Version mit variabler Drehzahl

Platzieren Sie die Röhrchen im Röhrchenhalter
und vergewissern Sie sich, dass er gleichmäßig
ausbalanciert ist.

Bestücken Sie den Halter und achten Sie auf
gleichmäßige Verteilung.

Schalten Sie das Gerät durch Drücken des Reglers
auf ON (siehe Abb. 2). Die aktuelle voreingestellte
Rotationsgeschwindigkeit wird auf dem roten
Display angezeigt (der rote Punkt im Display zeigt
an, dass UPM gewählt ist). Die Geschwindigkeit
kann durch Drehen des Reglers eingestellt
werden. Nach dem Einstellen der gewünschten
Drehzahl drücken Sie die Taste Start / Stop um
die Rotation zu beginnen. Die Drehbewegung
kann durch Drücken der gleichen Taste jederzeit
wieder angehalten werden.

Timer (nur SB3)

Halten Sie die Drehbewegung an und drücken Sie
die Taste “Mode”. Der rote Punkt im Display
wechselt auf MINS. Wählen Sie die gewünschte
Zeitspanne mit dem Regler. Wenn die
gewünschte Zeit eingestellt ist (Minuten) drücken
sie die Taste Start / Stop um die Rotation zu
beginnen.

Während des Betriebs kann die Rotation durch
Drücken der Taste Start/Stop jederzeit
unterbrochen werden. Nach erneutem Drücken
der Taste läuft die Rotation wieder an, der Timer
zählt weiter zurück. Nach Erreichen des
Nullzeitpunkts wird die Rotation automatisch
angehalten und es ertönt ein akustisches Signal.
Die Anzeige kehrt auf die zuletzt gespeicherten
Werte zurück (siehe Abschnitt "Speichern der
Drehzahl-/ Zeitwerte" unten).

Figure 3

19

Um den Timer auszuschalten und eine
Dauerdrehung zu erreichen, stellen Sie den
Timer auf - - - im Display.

Um das Gerät ganz auszuschalten drücken Sie
den Regler vollständig hinein.

Speichern der Drehzahl-/Zeitwerte

Um oft verwendete Drehzahl-/Zeitwerte zu
speichern, wird das Gerät durch Drücken des
Bedienknopfes (siehe Abb. 2) eingeschaltet (ON).
Nun können Drehzahl (2 bis 40 UPM) und Zeit
(entweder 1 bis 999 Minuten, oder Dauerbetrieb)
nach obiger Anweisung gewählt werden.
Schalten Sie anschließend das Gerät durch
Drücken auf den Bedienknopf aus (OFF). Warten
Sie 5 Sekunden und schalten Sie das Gerät durch
Drücken des Bedienknopfes wieder ein. Die
eingegebenen Werte sind nun gespeichert. Diese
können durch das gleiche Verfahren jederzeit
verändert werden.

Wartung & Reparatur

WARNUNG: Stellen Sie sicher, dass das

Gerät vom Netzanschluß getrennt wurde,
bevor Sie Wartungs- oder
Reparaturarbeiten durchführen.

Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und einer milden Waschlösung.
Verwenden Sie keine starken oder abrasiven
Reinigungsmittel.

Sowohl die Reparaturen als auch der Einbau
von Ersatzteilen MUSS von ausreichend
qualifiziertem Personal ausgeführt werden.

Eine vollständige Liste der Teile, die von den
Kundendienstingenieuren zur Durchführung
interner Reparaturen benötigt werden, sowie ein
Kundendienstheft erhalten Sie von der

Technischen Serviceabteilung von Barloworld
Scientific Ltd. unter Angabe der Modell- und
Seriennummer.

Es sollten ausschließlich die von Barloworld
Scientific Ltd. oder seinen Agenten empfohlenen
Ersatzteile verwendet werden. Das Anbringen von
nicht genehmigten Teilen kann die Leistung und
die Sicherheitsfunktionen des Instrumentes
negativ beeinträchtigen.

Falls Zweifel bestehen sollten, wenden Sie sich an
die Technische Serviceabteilung von Barloworld
Scientific Ltd. oder an Ihren Händler.

Barloworld Scientific Ltd.
Stone, Staffordshire ST15 0SA
United Kingdom
Tel: [phone]
Fax: [phone]
e-mail [e-mail]
www.barloworld-scientific.com

Garantie

Barloworld Scientific Ltd gewährleistet die
einwandfreie Material- und Herstellungsqualität
dieses Instruments bei Verwendung unter
normalen Laborbedingungen über einen Zeitraum
von drei (3) Jahren. Im Fall einer berechtigen
Reklamation ersetzt Barloworld Scientific die
defekte Komponente(n) bzw. das Gerät
kostenfrei.

Diese Garantie gilt NICHT, falls der Schaden durch
Feuer, Unfall, unsachgemäße Verwendung,
Fahrlässigkeit, inkorrekte Einstellung oder
Reparatur sowie durch Installation, Änderung,
Modifikation, Anbringen nicht zulässiger Teile
oder Reparatur durch unbefugtes Personal
entstanden ist.

Technische Daten

SB2 SB3

Drehzahl Konstant - 20 UPM Regelbar - 2 bis 40 UPM
Drehzahlanzeige Keine Digital
Timer Nein Ja – bis zu 999 Minuten
Maße (B x T x H) 200 x 270 x 240 mm 200 x 270 x 240 mm
Gewicht 3,2 kg 3,2 kg
Stromversorgung 230V / 50Hz, 50W 230V / 50Hz, 50W

20

Notes

These products meet the relevant EC
harmonised standards for radio frequency

interference and may be expected not to
interfere with, or be affected by, other equipment with
similar qualifications. We cannot be sure that other
equipment used in their vicinity will meet these standards

and we cannot guarantee that interference will not occur
in practice. Where there is a possibility that injury,
damage or loss might occur if equipment malfunctions
due to radio frequency interference, or for general advice
before use, please contact the Technical Service
Department of Barloworld Scientific Ltd.

INSPECTION REPORT

MODEL SB2 & SB3

ELECTRICAL SAFETY

1. Earth continuity

✓

❏

2. Insulation ❏

3. Flash test ❏

FUNCTIONAL

1. Indicators

2. Rotation action ❏

3. Visual acceptance ❏

QUALITY CONTROL INSPECTOR

Bibby Scientific France SAS

ZI du Rocher Vert - BP 79
77793 Nemours Cedex
France
Tel: [phone]
Fax: [phone]
e-mail: [e-mail]

✓

✓

✓

❏

✓

✓

BibbyScientific Italia Srl

Via Alcide de Gasperi 56
20077 Riozzo di Cerro al Lambro
Milano Italia
Tel: [phone]
Fax: [phone]
e-mail: [e-mail]
www.bibby-scientific.it

Bibby Scientific Ltd

Beacon Road Stone
Staffordshire ST15 0SA
United Kingdom
Tel: [phone]
Fax: [phone]
www.bibby-scientific.com

Dynalab Corp.

350 Commerce Drive
Rochester NY 14623
USA
Tel: [phone]
Fax: [phone]
www.dynalabcorp.com

Afora S.A.

Calle Aribau 240
08006 Barcelona Spain
Tel: [phone]
Fax: [phone]
e-mail: [e-mail]
www.afora.com
