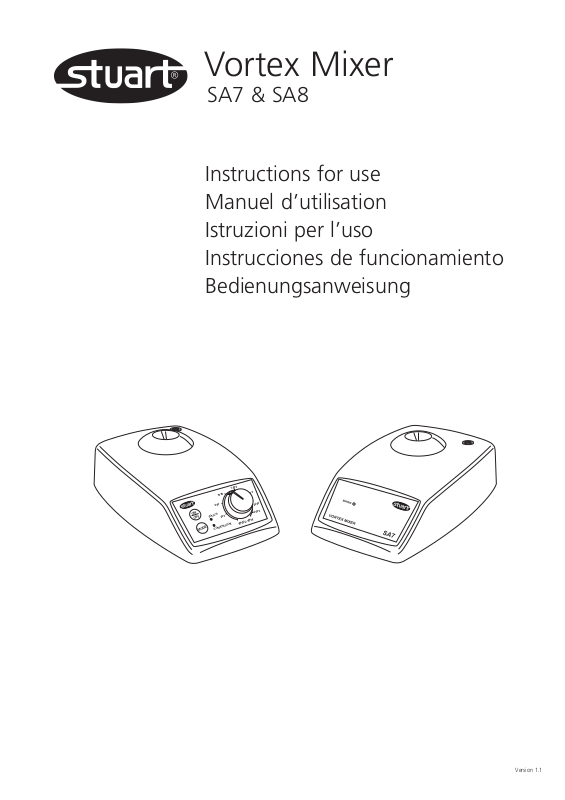

Version 1.1
Vortex Mixer
Instructions for use
Manuel d’utilisation
Istruzioni per l’uso
Instrucciones de funcionamiento
Bedienungsanweisung
SA7 & SA8
1400
00
1000
2200
600
200
CONTINUOUS
2500
SPEED RPM
ON
TOUCH
OFF
MODE
English
Figure 1: SA7 Fixed Speed model
Figure 2: SA8 Variable Speed model
Rubber cup
Power on light
IEC connector
Retort rod fixing
Rubber cup
Speed control knob
Mains on/off
Mode button
IEC connector
Retort rod fixing
1000
600
ON
TOUCH
OFF
CONTINUOUS
MODE
1400
200
SPEED RPM
00
2200
2500
Thank you for purchasing this Barloworld
Scientific product. To get the best
performance from the equipment, and for
your personal safety, please read these
instructions carefully before use.
This equipment is designed to operate under the
following conditions:-
❖ For indoor use only
❖ Use in a well ventilated area
❖ Ambient temperature range +5°C to +40°C
❖ Altitude to 2000m
❖ Relative humidity not exceeding 80%
❖ Mains supply fluctuations not exceeding 10%
❖ Overvoltage category II IEC60364-4-443
❖ Pollution degree 2 IEC664
❖ Use with a minimum distance all round of
200mm from walls or other items
If the equipment is not used in the manner
described in this manual the protection provided
by the equipment may be impaired.
Electrical Installation
THIS EQUIPMENT MUST BE EARTHED
Before connection please ensure that the
line supply corresponds to that stated on the
rating label.
Power requirements:
Model Wattage
SA7 20W
SA8 20W
There is an IEC socket at the rear of the
instrument for connection to the mains supply,
(see figure 2). The unit is supplied with two
mains leads fitted with IEC plugs for connection
to the instrument. One has a U.K. 3 pin plug
and the other has a 2 pin “Shuko” plug for
connection to the mains. Choose the lead
appropriate for your electrical installation and
discard the other.
Should neither lead be suitable, take the lead
with the U.K. plug and replace the plug with a
1
suitable alternative. See the enclosed instruction
sheet for advice on how to carry out this
procedure.
Should the mains lead require replacement a
cable of 1mm
2
of harmonised code H05W-F
connected to an IEC 320 plug should be used.
IF IN DOUBT CONSULT A QUALIFIED
ELECTRICIAN
The mains lead should be connected to the
instrument BEFORE connection to the mains
supply.
Safety Advice Before Use
❖ Never move or carry the unit when in use or
connected to the mains electricity supply.
❖ Do not mix flammable liquids or use the
equipment in hazardous atmospheres.
❖ In the case of mains interrupting, a fault or
mechanical failure, the unit will NOT continue
to operate on removal of fault.
❖ Mechanical energy can lead to breakage of
glass vessels. Use with care.
Operation
Position the apparatus on a firm level surface,
ensuring that the IEC connector is in easy reach.
SA7 Fixed speed version (see Fig 1)
Connect the unit to the mains. Green neon
lights. To mix tube, press base firmly down onto
the rubber cap, the unit will start. Once the
contents of tube are mixed, lift clear, the unit will
stop until another tube is pressed onto the cup.
SA8 Variable speed version (see fig 2)
Ensure that the speed control knob is fully to the
left. Connect the unit to the mains.
Turn ON by pressing the <On / Off> button once
(a green neon lights to show the unit is in the
touch mode).
To mix tube, press base firmly down onto the
rubber cap. Once the contents of tube are mixed,
lift clear. Select the optimum mixing speed by
turning the control knob to the right.
2
To select continuous mode, press the <mode>
button (the light will change to show continuous
mode). The unit will now remain on until either
the <mode> button is pressed to select touch
mode or the unit is switched OFF.
Accessory heads
N.B. Accessory heads are for use with model
SA8 only. Accessory heads should always be
used in the continuous mode.
To change the head, remove the rubber cup by
pulling upwards and store in a safe place. Insert
the accessory head ensuring that the two slots in
the head are in line with the lugs in the vortex
mixer top.
The microtitre plate holder (SA8/1) should not be
used at speeds above 800rpm.
Maintenance & Servicing
WARNING: Ensure the unit is disconnected
from the mains electricity supply before
attempting maintenance or servicing.
Periodically clean the instrument using a damp
cloth and mild detergent solution. Do not use
harsh or abrasive cleaning agents.
Any repairs or replacement of parts MUST be
undertaken by suitably qualified personnel.
The following spares and accessories are available
from your laboratory dealer.
Description Catalogue
Number
Microtitre plate holder SA8/1
Spare rubber cup SA7013
Retort rod, 300mm SR2
For a comprehensive list of parts required by
service engineers conducting internal repairs and
a service manual, please contact the Technical
Service Department of Barloworld Scientific Ltd.
quoting both the model and serial number.
Only spare parts supplied or specified by
Barloworld Scientific Ltd. or its agents should be
used. Fitting of non-approved parts may affect
the performance and safety features designed
into the instrument.
If in any doubt, please contact the Technical
Service Department of Barloworld Scientific Ltd.
or the point of sale.
Barloworld Scientific Ltd.
Stone, Staffordshire ST15 0SA
United Kingdom
Tel: +44 (0) 1785 812121
Fax: +44 (0) 1785 813748
e-mail equipment@barloworld-scientific.com
www.barloworld-scientific.com
Warranty
Barloworld Scientific Ltd warrants this instrument
to be free from defects in material and
workmanship, when used under normal
laboratory conditions, for a period of two (2)
years. In the event of a justified claim Barloworld
Scientific will replace any defective component or
replace the unit free of charge.
This warranty does NOT apply if damage is
caused by fire, accident, misuse, neglect,
incorrect adjustment or repair, damage caused by
incorrect installation, adaptation, modification,
fitting of non approved parts or repair by
unauthorised personnel.
3
Technical Specification
SA7 SA8
Speed, rpm 2,500 250-2,500
Orbit, mm 4.2 4.2
Continuous mode No Yes
Accessory heads No Yes
Maximum load 1 Kg
Overall dimension 78 x 135 x 215mm
Net weight 3.2 kg
Electrical supply 90 - 240V, 20W
4
Français
Fig. 1: Version vitesse constante
Fig. 2: Version vitesse variable
Coupelle caoutchouc
Témoin de mise sous
tension
Enbase CEE
Fixation statif
Coupelle caoutchouc
Molette de contrôle
de vitesse
Mise sous tension
Bouton de mode
Enbase CEE
Fixation statif
ON
OFF
MODE
1400
00
2200
2500
SPEED RPM
TOUCH
1000
600
200
CONTINUOUS
5
Merci d’acheter ce produit de Barloworld
Scientific. Pour obtenir le bon
fonctionnement de l’équipement, et pour
votre sécurité, lire avec attention les
instructions ci-dessous avant l’utilisation.
Le matériel Barloworld Scientific est conçu pour
fonctionner dans les conditions suivantes.
❖ Pour l’usage en intérieur seulement
❖ Utilisation dans une pièce bien aérée
❖ Température ambiante +5°C à +40°C
❖ Altitude inférieure à 2000m
❖ Humidité relative n’excédant pas 80%
❖ Fluctuations de l’alimentation électrique
n’excédant pas 10% de la valeur nominale
❖ Catégorie II IEC60364-4-443 de surtension
❖ Degré 2 IEC664 de pollution
❖ Utilisation à une distance minimum de 200mm
autour des murs ou d’autres appareils
Si l’équipement n’est pas utilisé de la façon
décrite dans ce manuel les différentes fonctions
de l’appareil peuvent être altérées.
Installation Électrique
CET ÉQUIPEMENT DOIT ÊTRE RELIE À
LA TERRE
Avant le raccordement, s’assurer que
l’alimentation électrique convient. Cet
appareil exige une alimentation 230V, 5060Hz, monophasé. La puissance est de 60W.
Une embase CEE est située à l’arrière de
l’instrument pour le raccordement à
l’alimentation électrique, (voir le schéma 1).
L’instrument est fourni avec deux câbles secteur
équipés d’une prises CEE pour le raccordement à
l’instrument. Sur un, se trouve une prise aux
normes anglaises et sur l’autre une prise de
européen 2P+T. Choisir le câble approprié pour
votre installation électrique et jeter l’autre.
Si ni l’un ni l’autre ne conviennent, vous devrez
alors obtenir le bon câble localement. Si ce n’est
pas possible, prendre celui avec la prise anglaise,
la couper et la remplacer par celle
correspondante au pays d’utilisation. Voir la
feuille d’instruction incluse pour le montage de
cette prise.
Si l’état du câble secteur exige son remplacement
un câble de 1mm
2
norme H05W-F relié à une
prise CEE 320 devra être employé.
N.B. Le câble anglais est protégé par un fusible
10A monté dans la prise.
Le câble doit être relié à l’instrument AVANT le
raccordement à l’alimentation électrique.
EN CAS DE DOUTE CONSULTER UN
ÉLECTRICIEN QUALIFIÉ
Consignes de sécurité avant utilisation
❖ Ne jamais déplacer ou transporter l’appareil
lorsqu’il est en service ou branché sur secteur.
❖ Ne pas mélanger des liquides inflammables ni
utiliser ce matériel dans des atmosphères à
risque.
❖ En cas de panne de courant, de défaut ou de
panne mécanique, l’appareil ne continuera
PAS à fonctionner une fois le défaut résolu.
❖ L’énergie mécanique peut conduire au bris des
récipients en verre. Utiliser avec prudence.
Utilisation
Positionner l’appareil sur une surface solide et de
niveau, en s’assurant que le connecteur IEC est à
portée de main.
Version vitesse constante SA7 (voir Fig 1.)
Brancher l’appareil sur secteur. Le néon vert
s’allume. Pour mélanger un tube, appuyer
fermement sa base sur la coupelle en
caoutchouc, l’appareil va démarrer. Une fois le
contenu du tube mélangé, le soulever, l’appareil
va s’arrêter jusqu’à ce que l’on applique un autre
tube sur la coupelle.
Version vitesse variable SA8 (voir fig 2.)
S’assurer que la molette de contrôle vitesse est
tournée à fond à gauche. Brancher l’appareil sur
secteur.
Mettre en marche en appuyant une fois sur le
bouton <On / Off> (un néon vert s’allume pour
montrer que l’appareil est en mode toucher).
6
Pour mélanger un tube, appuyer fermement sa
base sur la coupelle en caoutchouc. Une fois le
contenu du tube mélangé, le soulever.
Sélectionner la vitesse optimale de mélange en
tournant la molette de contrôle vers la droite.
Pour sélectionner le mode continu, appuyer sur le
bouton <mode> (le témoin va changer pour
indiquer le mode continu). L’appareil va
maintenant rester en marche soit jusqu’à ce que
l’on appuie sur le bouton <mode> pour
sélectionner le mode toucher, soit jusqu’à ce que
l’on mette l’appareil hors tension.
Têtes accessoires
N.B. Les têtes accessoires ne sont destinées
qu’à être utilisées avec le modèle SA8. Les
têtes accessoires devront toujours être
utilisées en mode continu.
Pour changer de tête, retirer la coupelle en
caoutchouc en la tirant vers le haut, et la ranger
en lieu sûr. Insérer la tête accessoire en s’assurant
que les deux fentes qu’elle comporte s’alignent
sur les ergots du dessus du mélangeur vortex.
Le porte-platine microtitre (SA8/1) ne devra pas
être utilisé à des vitesses supérieures à 800
tours/min.
Le porte-platine microtitre SA8/1
Coupelle caoutchouc de rechange SA7013
Tige de statif SR2
Entretien et maintenance
ATTENTION ! Vérifier que l’appareil est
déconnecté de son alimentation électrique,
avant toute opération de maintenance ou
d’entretien.
Les surfaces de l’appareil et les accessoires
peuvent être nettoyés à l’aide d’un linge doux et
humide et un détergent approprié.
La lentille peut être démontée de son support
pour le nettoyage. Pour retirer la fenêtre de
protection du bloc chauffant, glisser le clip de
retenue avec de fine pinces et nettoyer avec un
chiffon très doux.
Pour une liste complète de pièces et un manuel
d’entretien technique, requis par des techniciens,
conduisant des réparations internes, entrer en
contact avec le service après vente technique de
Barloworld Scientific France en précisant le
modèle et le numéro de série.
Seules les pièces de rechange fournies ou
indiquées par Barloworld Scientific France ou ses
revendeurs doivent être employées. L’utilisation
de pièces non-approuvés peut affecter le
fonctionnement et la sécurité de l’instrument.
En cas de doute, contacter avec le service
technique de Barloworld Scientific France ou
votre revendeur.
Tél: +33 1 64 45 13 13
Fax: +33 1 64 45 13 00
e-mail : bibby@bibby-sterilin.fr
Garantie
Barloworld Scientific France garantit cet appareil
de tout défaut de fabrication ou de montage
pour une utilisation normale en laboratoire et ce
durant deux (2) ans. En cas de défaillance,
Barloworld Scientific France s’engage à remplacer
gratuitement la pièce défectueuse ou l’appareil si
ce dernier était déclaré irréparable.
Cette garantie ne s’applique pas si les dommages
sont dus à un incendie, un accident, une
inondation, une négligence ou une utilisation
inadéquate. La garantie ne s’applique pas non
plus si l’appareil n’a pas été installé correctement,
réparé par une personne non qualifiée ou modifié
à l’aide de pièces détachées ne provenant pas de
la société Barloworld Scientific France.
Cette garantie ne modifie pas les statuts et droits
des échanges commerciaux.
Barloworld Scientific France SAS
ZI du Rocher Vert - BP 79
77793 Nemours Cedex
France
Tél: +33 1 64 45 13 13
Fax: +33 1 64 45 13 00
e-mail: bibby@bibby-sterilin.fr
7
Caracteristiques Techniques
SA7 SA8
Vitesse, trs/min 2500 250 à 2500
Orbite, mm 4,2 4,2
Mode continu Non Oui
Têtes accessoires Non Oui
Charge maximum 1 kg
Dimensions hors-tout 78 x 135 x 215mm
Poids net 3,2 kg
Alimentation électrique 90 - 240V, 20W
8
Italiano
Fig. 1: Versione a velocità fissa
Fig. 2: Versione a velocità variabile
Coppa di gomma
Spia d’accensione
Presa di alimentazione CE
Foro per asta di supporto
Coppa di gomma
Manopola di controllo
velocità
Interruttore principale
Pulsante di modo
Presa di alimentazione CE
Foro per asta di supporto
1400
1000
600
ON
200
TOUCH
OFF
MODE
CONTINUOUS
SPEED RPM
00
2200
2500
Regno Unito e sostituire la spina con un tipo
adatto al caso. Vedere la scheda di istruzioni
inclusa che contiene consigli sulle modalità per
effettuare tale sostituzione.
Se occorre sostituire il cavo da rete, occorre
impiegare un cavo di sezione 1mm
2
di codice
H05W-F armonizzato connesso ad una spina CEI
320.
IN CASO DI DUBBIO CONSULTARE UN
ELETTRICISTA QUALIFICATO
Si deve connettere il cavo da rete allo strumento
PRIMA di eseguire la connessione
all’alimentazione da rete.
Consigli per la sicurezza prima dell’uso
❖ Non spostare o trasportare l’apparecchio
durante l’impiego o se connesso
all’alimentazione elettrica.
❖ Non mescolare liquidi infiammabili o usare
l’apparecchiatura in atmosfere pericolose.
❖ Nel caso di una interruzione di corrente, o di
un guasto o di un mancato funzionamento
meccanico, l’apparecchio NON riprenderà a
funzionare a risoluzione del guasto avvenuta.
❖ Forze eccessive possono provocare la rottura
di contenitori di vetro. Usare con attenzione.
Funzionamento
Situare l’apparecchio su una superficie piana e
stabile, assicurandosi che il connettore CEI sia a
portata di mano.
SA7 Versione a velocità fissa
(vedere la fig. 1)
Collegare l’apparecchio in rete. Si accende la spia
verde. Per mescolare il tubo, premere con forza la
base sulla coppa di gomma, e l’apparecchio si
avvia. Dopo che il contenuto del tubo sia ben
mescolato, sollevare completamente, e
l’apparecchio si arresta fino a quando un altro
tubo viene premuto sulla coppa.
SA8 Versione a velocità variabile
(vedere la fig. 2)
Assicurarsi che la manopola di controllo della
velocità sia girata completamente verso sinistra.
Collegare l’apparecchio in rete.
9
Vi ringraziamo per aver acquistato questo
apparecchio Barloworld Scientific. Per
ottenerne le migliori prestazioni e per la
vostra sicurezza, vogliate leggere con cura
queste istruzioni prima di adoperarlo.
L’apparecchio è stato progettato per un
funzionamento nelle seguenti condizioni:
❖ Da usarsi solo all’interno
❖ Da usarsi in un’area ben ventilata
❖ In un campo di variazione di temperatura da
+5°C a +40°C
❖ Ad un’altitudine massima di 2000 metri
❖ Con una umidità relativa non superiore a 80%
❖ Con fluttuazioni dell’alimentazione da rete
non superiori a 10%
❖ Categoria di sovratensione II CEI60364-4-443
❖ Grado di contaminazione 2 CEI664
Se l’apparecchio non è usato come specificato nel
presente manuale, la protezione offerta
dall’apparecchio stesso può essere ridotta.
Installazione Elettrica
QUESTO APPARECCHIO DEVE ESSERE
MESSO A TERRA
Prima di connetterlo, assicurarsi che
l’alimentazione di linea corrisponda a quella
indicata sulla targhetta con i dati
caratteristici dell’apparecchio. Questo
modello richiede un’alimentazione nominale
monofase di 220 - 240V, 50 Hz, in c.a.
Requisiti di energia
Modelli Potenza nominale
SA7 20W
SA8 20W
Al retro dello strumento esiste una presa CEI di
connessione all’alimentazione da rete. L’unità
viene fornita con due cavi d’alimentazione dotati
di spine CEI per connessione allo strumento. Un
cavo ha una spina con terra standard del Regno
Unito, e l’altro ha una spina “Shuko” a due
piedini soli per connessione a rete. Scegliere il
cavo adatto all’installazione elettrica del posto e
gettar via l’altro. In caso nessuno dei due cavi sia
adatto, prendere il cavo con la spina standard del
10
Accendere digitando il pulsante <On / Off> una
sola volta (una spia verde si accende per indicare
che l’apparecchio si trova in modo ’tocco’).
Per mescolare il tubo, premere la base con forza
sulla coppa di gomma. Dopo che il contenuto del
tubo sia ben mescolato, sollevare completamente.
Selezionare la velocità di mescolamento ottimale
girando la manopola di controllo verso destra.
Per selezionare il modo continuo, digitare il
pulsante <modo> (la spia cambia per indicare il
modo continuo). L’apparecchio rimane acceso fin
quando si digita il pulsante <mode> per
selezionare il modo ‘tocco’ o l’apparecchio viene
spento.
Testine accessorie
NB – Le testine accessorie sono da usarsi
soltanto con il modello SA8, e devono essere
sempre usate nel modo continuo.
Per sostituire la testina, estrarre la coppa di
gomma tirandola verso l’alto. Metterla da parte
con cura. Inserire la nuova testina assicurandosi
che le due fessure nella testina siano allineate con
le prominenze nella parte superiore del
mescolatore a vortice.
Non si deve usare il contenitore della piastra di
microtitolazione (SA8/1) a velocità superiori a 800
giri/minuto.
Manutenzione e riparazioni
ATTENZIONE: Assicurarsi che l’unità sia
scollegata dall’alimentazione elettrica prima
di effettuare manutenzione o riparazioni.
Pulire lo strumento ad intervalli regolari con un
panno umido ed una soluzione di detersivo
leggero. Non impiegare detersivi troppo forti o
abrasivi.
Riparazioni o sostituzioni di parti DEVONO
essere eseguite da personale
opportunamente qualificato.
Dal vostro concessionario di apparecchiature per
laboratorio sono disponibili le seguenti parti di
ricambio ed i seguenti accessori.
Descrizione Numero di
catalogo
Non si deve usare il contenitore
della piastra di microtitolazione SA8/1
Coppa di gomma di riserva SA7013
Asta di supporto SR2
Porsi in contatto con l’Ufficio d’assistenza tecnica
della Barloworld Scientific Ltd. per ottenere un
elenco completo delle parti richieste da tecnici per
riparazioni all’interno dell’apparecchio e per un
manuale di riparazioni, indicando allo stesso
tempo il tipo di modello ed il numero di serie.
Si devono usare solo parti fornite o specificate
dalla Barloworld Scientific Ltd. o dai suoi
rappresentanti.
Il montaggio di parti non omologate può ridurre
le prestazioni e le funzioni di sicurezza intese alla
progettazione dello strumento.
In caso di dubbio porsi in contatto con l’Ufficio
d’assistenza tecnica della Barloworld Scientific Ltd.
o il punto di vendita.
Barloworld Scientific Italia Srl
Via Alcide de Gasperi 56
20077 Riozzo di Cerro al Lambro
Milano Italia
Tel: +39 (0)2 98230679
Fax: +39 (0)2 98230211
e-mail: marketing@barloworld-scientific.it
www.barloworld-scientific.it
11
Garanzia
La Barloworld Scientific Ltd. garantisce questo
prodotto contro tutti i difetti di materiale e di
fabbricazione, se usato in condizioni normali di
laboratorio, per un periodo di due (2) anni. In
caso di un reclamo accertato, la Barloworld
Scientific sostituirà gratuitamente qualsiasi
componente difettoso o sostituirà l’intera unità.
La presente garanzia NON è valida se il danno è
causato da incendio, incidente, uso scorretto,
negligenza, regolazione o riparazione scorretta,
danno causato da installazione, adattamento,
modifica, montaggio di parti non omologate o
riparazioni eseguite da personale non autorizzato.
Specifica tecnica
SA7 SA8
Velocità, giri/min 2.500 250-2.500
Orbita, mm 4,2 4,2
Modo continuo No Sì
Testine accessorie No Sì
Carico massimo 1 Kg
Dimensioni complessive 78 x 135 x 2,5 mm
Peso netto 3,2 kg
Alimentazione elettrica 90 - 240V, 20W
12
Espanol
˜
Fig 1: SA7 Versión con velocidad fija
Fig 2: Versión con velocidad variable
Cubeta de goma
Luz de encendido
Conexión a corriente IEC
Orifico para fijar una
varilla
Cubeta de goma
Control de la velocidad
Encendido/apogado
Botón de modo
Conexión a corriente IEC
Orifico para fijar una varilla
1400
1000
600
ON
200
TOUCH
OFF
CONTINUOUS
MODE
00
SPEED RPM
2200
2500
13
Gracias por haber comprado este
instrumento Barloworld Scientific. Si desea
aprovechar al máximo lo que le ofrece el
instrumento, rogamos lea detenidamente
estas instrucciones antes de usarlo.
Este instrumento ha sido diseñado para funcionar
en las condiciones siguientes:-
❖ Lugares a cubierto solamente
❖ Zonas bien ventiladas solamente
❖ Gama de temperaturas ambientes de +5°C a
+40°C
❖ Altitud hasta 2000m
❖ Humedad relativa no superior al 80%
❖ Fluctuaciones del suministro de la red no
superiores al 10%
❖ Categoría de sobrevoltaje II IEC60364-4-443
❖ Grado de contaminación 2 IEC664
Si el instrumento no se usa de acuerdo como se
describe en este manual podrá perjudicarse la
protección que aporta.
Instalacion Eléctrica
ESTE INSTRUMENTO DEBE SER
CONECTADO A TIERRA
Antes de efectuar la conexión, por favor asegure
que el suministro de la línea corresponde al
mostrado en la placa de régimen de trabajo. Este
modelo requiere un suministro con régimen a
220 - 240V, 50 Hz, ~, monofásico.
Requerimientos energéticos
Modelo Vatiaje
SA7 20W
SA8 20W
Hay una toma IEC en la parte posterior del
instrumento para la conexión al suministro de la
red. El instrumento se envía con dos cables de la
red provistos de enchufes IEC para efectuar la
conexión. Uno de los cables incorpora un
enchufe de 3 clavijas tipo Reino Unido mientras
que el otro incorpora un enchufe de 2 clavijas
tipo “Shuko” para efectuar la conexión a la red.
Seleccione el cable apropiado para su instalación
eléctrica y deseche el otro. Si ninguno de los
cables fuese adecuado, tome el cable con el
enchufe tipo Reino Unido y sustituya éste por
uno alternativo adecuado. Vea la hoja de datos
adjunta cómo efectuar esta operación.
Si es preciso recambiar el cable de la red deberá
utilizarse un cable de 1mm
2
homologado de
código H05W-F conectado a un enchufe IEC 320.
EN CASO DE DUDAS CONSULTE A UN
ELECTRICISTA PROFESIONAL
El cable de red la deberá conectarse al
instrumento ANTES de ser conectado al
suministro de la red.
Notas de seguridad previas al uso
❖ Nunca mueva o transporte la unidad cuando
esté en uso o conectada al suministro de
corriente eléctrica.
❖ No mezcle líquidos inflamables o use el
equipo en ambientes peligrosos.
En caso de un corte en el suministro eléctrico,
o cuando haya una avería o un fallo
mecánico, la unidad NO seguirá funcionando
cuando se solucione el fallo.
❖ La energía mecánica puede tener como
consecuencia una rotura de los recipientes de
cristal. Manipule el equipo con cuidado.
Funcionamiento
Sitúe el equipo sobre una superficie firme y
nivelada, y asegúrese de que el conector IEC se
encuentre cerca.
SA7 Versión con velocidad fija
(véase la Fig 1.)
Conecte la unidad al suministro eléctrico. La luz
neón verde se enciende. Para mezclar en el tubo,
presione la base firmemente hacia abajo sobre la
cubeta de goma. La unidad se enciende. Cuando
se hayan mezclado los contenidos del tubo,
levante el tubo; la unidad se detendrá hasta que
otro tubo se presione sobre la cubeta.
14
SA8 Versión con velocidad variable
(véase la Fig 2.)
Asegúrese de que el control de velocidad se
encuentra totalmente a la izquierda. Conecte la
unidad al suministro eléctrico.
Encienda el equipo pulsando el botón <On / Off>
(Encendido/Apagado) una vez (se enciende una
luz neón verde que indica que la unidad está en
el modo de contacto).
Para mezclar en el tubo, presione la base
firmemente hacia abajo sobre la cubeta de goma.
Cuando se hayan mezclado los contenidos del
tubo, levante el tubo. Seleccione la velocidad de
mezclado óptima girando el control a la derecha.
Para seleccionar el modo continuo, pulse el botón
<mode> (modo) (la luz cambiará para indicar el
modo continuo). La unidad seguirá encendida
hasta que se pulse el botón <mode> para
seleccionar el modo de contacto o hasta que se
desconecte la unidad.
Cabezas auxiliares
N.B. Las cabezas auxiliares se deben utilizar
únicamente con el modelo SA8 y deben
utilizarse siempre en el modo continuo.
Para cambiar la cabeza, retire la cubeta de goma
tirando hacia arriba y guárdela en un lugar
seguro. Instale la cabeza auxiliar y asegúrese de
que las dos ranuras en la cabeza estén alineadas
con las patas de sujeción en la parte superior de
la hormigonera de torbellino.
El soporte de placa de microtitulación (SA8/1) no
debe utilizarse a velocidades por encima de 800
rpm.
Mantenimiento y servicio
AVISO:Asegure que el instrumento esté
desconectado del suministro de la red
entes de efectuar cualquier trabajo de
mantenimiento o servicio.
Limpie periódicamente el instrumento con un
trapo húmedo y una solución detergente suave.
No use productos de limpieza ásperos o
abrasivos.
Todo el trabajo de reparación o recambio de
piezas DEBERA ser realizado por personal
capacitado a nivel profesional.
Los repuestos y accesorios siguientes podrá
obtenerlos a través de su concesionario de
productos de laboratorio habitual:
Descripción Número de
catálogo
El soporte de placa de microtitulación SA8/1
Cubeta de goma de recambio SA7013
Barra roscada SR2
Si desea obtener una lista completa de las piezas
requeridas por el técnico de servicio que realiza
las reparaciones internas además de un manual
de servicio, por favor póngase en contacto con el
Departamento de Servicio Técnico de Barloworld
Scientific Ltd., indicando el modelo y número de
serie.
Solamente deberán ser usadas piezas de repuesto
suministradas o especificadas por Barloworld
Scientific Ltd. o sus agentes autorizados. La
instalación de piezas no aprobadas puede afectar
el buen funcionamiento y las características de
seguridad inherentes en el instrumento.
En caso de dura, por favor póngase en contacto
con Departamento de Servicio Técnico de
Barloworld Scientific Ltd. o con el agente de
venta.
15
Afora S.A.
Calle Aribau 240
08006 Barcelona
Spain
Tel: +343 93-306 98 00
Fax: +343 93-306 98 23
e-mail: marketing@afora.com
www.afora.com
Garantia
Barloworld Scientific Ltd garantiza que este
instrumento está libre de defectos en materiales y
mano de obra, cuando se usa en condiciones de
laboratorio normales, durante un periodo de dos
(2) años. En caso de recibir una reclamación
justificada, Barloworld Scientific reemplazará
gratuitamente cualquier componente defectuoso
o el instrumento.
Esta garantía NO es aplicable si el daño ha sido
causado por incendio, accidente, uso incorrecto,
descuido, ajuste o reparación incorrectos, daños
causados por la instalación, adaptación,
modificación, montaje de piezas no aprobadas o
por la reparación realizada por personal no
autorizado.
Especificaciones técnicas
SA7 SA8
Velocidad, rpm 2.500 250-2.500
Órbita, mm 4,2 4,2
Modo continuo No Sí
Cabezas auxiliares No Sí
Carga máxima 1 Kg
Dimensiones 78 x 135 x 215 mm
Peso neto 3,2 kg
Suministro eléctrico 90 - 240V, 20W
16
Deutsch
Abb. 1: SA7 – Version mit kontinuierlicher Geschwindigkeit
Abb. 2: SA8 – Version mit variabler Geschwindigkeit
Gummimanschette
Netzleuchte
IEC-Buchse
StützstangenBefestigung
Gummimanschette
Geschwindigkeitsregler
An / Aus
Betriebsart-Taste
IEC-Buchse
Stützstangen-Befestigung
ON
OFF
MODE
TOUCH
1000
600
200
CONTINUOUS
1400
00
2200
2500
SPEED RPM
Vielen Dank, dass Sie sich für dieses Gerät
von Barloworld Scientific entschieden haben.
Damit bei der Nutzung des Gerätes Ihre
eigene Sicherheit gewährleistet ist und die
optimale Leistung erzielt werden kann,
sollten Sie diese Anweisungen vor der
Verwendung aufmerksam lesen.
Dieses Gerät ist für die folgenden
Betriebsbedingungen ausgelegt:
❖ Nur zur Verwendung im Innenbereich
❖ Nutzung in einem gut belüfteten Bereich
❖ Umgebungstemperaturbereich: +5°C bis +40°C
❖ Höhe bis 2000m
❖ Relative Luftfeuchtigkeit nicht über 80%
❖ Schwankungen der Netzstromversorgung nicht
über 10%
❖ Überspannungskategorie II IEC 60364-4-443
❖ Verschmutzungsgrad 2 IEC 664
Der Einsatz des Gerätes auf eine im Handbuch
nicht vorgesehene Weise kann eine
Beeinträchtigung des durch dieses Gerät
gegebenen Schutzes zur Folge haben.
Elektrische Installation
DIESES GERÄT MUSS GEERDET WERDEN
Vergewissern Sie sich vor dem Anschluß des
Gerätes, dass es sich um eine
Netzstromversorgung gemäß Typenschild
handelt. Dieses Modell benötigt eine
einphasige Netztstromversorgung mit 220 –
240V, 50 Hz, ~.
Strombedarf
Modell Wattleistung
SA7 20W
SA8 20W
An der Rückseite des Gerätes befindet sich eine
IEC-Buchse zur Verbindung mit der
Netzstromversorgung. Das Gerät verfügt über zwei
Netzkabel mit IEC-Steckern zur Verbindung mit
dem Instrument. Ein Kabel besitzt einen 3-stiftigen
Stecker (GB) während der andere über einen 2stiftigen Schuko-Stecker zur Verbindung mit dem
Netz verfügt. Verwenden Sie das für Ihre
elektrische Anlage geeignete Kabel und entsorgen
17
Sie das andere Kabel. Sollten beide Kabel
ungeeignet sein, verwenden Sie das Kabel mit
dem GB-Stecker und ersetzen Sie den Stecker
durch eine geeignete Alternative. Dieses
Verfahren wird auf dem beigefügten
Informationsblatt beschrieben.
Falls ein Austausch des Netzanschlußkabels
erforderlich ist, sollte ein Kabel mit 1mm
2
des
Harmonisierungscodes H05W-F verwendet
werden, das an einen IEC 320 Stecker
angeschlossen wurde.
FALLS ZWEIFEL BESTEHEN, WENDEN SIE SICH
AN EINEN QUALIFIZIERTEN ELEKTRIKER
Das Netzkabel sollte VOR dem Anschluß an die
Netzstromversorgung mit dem Instrument
verbunden werden.
Allgemeine Beschreibung
Das Gerät besteht aus einer beleuchteten
Empfängerplatte und einem großen LED-Display.
Beim Markieren einer Kolonie wird durch einen
Stift, der mit einer Filzspitze versehen ist, ein
Druck ausgeübt und auf diese Weise die Zählung
weitergesetzt, die sowohl durch ein akustisches
Signal als auch durch das digitale Display
angezeigt wird. Der zur Registrierung der Zählung
erforderliche Druck kann individuell eingestellt
werden.
Auch die Helligkeit des Hintergrunds kann
angepaßt werden. Darüber hinaus steht eine
Vergrößerungslinse auf einem flexiblen Tragarm
zur Verfügung, der für optimale Vergrößerung
und ein optimales Blickfeld sorgt.
Sicherheitshinweis
❖ Das Gerät darf nicht bewegt oder transportiert
werden, wenn es in Betrieb ist oder mit der
Netzstromversorgung verbunden ist.
❖ Keine entflammbaren Flüssigkeiten mixen und
das Gerät nicht in gefährlichen Atmosphären
verwenden.
❖ Bei einer Unterbrechung der Stromversorgung,
einem Fehler oder einem mechanischen Defekt
nimmt das Gerät nach Beseitigung des Fehlers
den Betrieb NICHT wieder auf.
18
❖ Mechanische Energie kann zu einem Bruch des
Glasgefäßes führen. Vorsichtig
verwenden.Stromnetz angeschlossen ist.
Betrieb
Das Gerät auf einer festen und waagerechten
Oberfläche positionieren und sicherstellen, dass
der IEC-Anschlußstecker leicht erreichbar ist.
SA7 – Version mit kontinuierlicher
Geschwindigkeit (s. Abbildung 1)
Das Gerät mit der Stromversorgung verbinden.
Die grüne Neonlampe leuchtet. Um ein Rohr zu
mixen und das Gerät zu starten, wird die Basis
fest nach unten auf die Gummimanschette
gedrückt. Sobald der Inhalt des Rohrs gemixt ist,
wird das Rohr angehoben. Das Gerät stoppt
automatisch, bis ein weiteres Rohr auf die
Manschette gedrückt wird.
SA8 – Version mit variabler Geschwindigkeit
(s. Abbildung 2)
Sicherstellen, dass der Geschwindigkeitsregler
vollständig nach links gedreht ist. Das Gerät mit
der Stromversorgung verbinden.
Das Gerät wird durch einmaliges Betätigen der
Taste <On / Off > eingeschaltet (eine grüne
Neonlampe zeigt an, dass sich das Gerät im
Berührungsmodus befindet.
Um ein Rohr zu mixen und das Gerät zu starten,
wird die Basis fest nach unten auf die
Gummimanschette gedrückt. Sobald der Inhalt
des Rohrs gemixt ist, wird das Rohr angehoben.
Wählen Sie die optimale Mixgeschwindigkeit aus,
indem Sie den Einstellknopf nach rechts drehen.
Durch Betätigen der Taste <mode> wird der
kontinuierliche Modus ausgewählt (Die Lampe
schaltet um und zeigt den kontinuierlichen
Modus an). Das Gerät bleibt so lange
eingeschaltet, bis die Taste <mode> zur Auswahl
des Berührungsmodus betätigt wird oder das
Gerät ausgeschaltet wird.
Zubehörköpfe
Hinweis: Die Zubehörköpfe sind nur zur
Verwendung beim Modell SA8 vorgesehen.
Die Zubehörköpfe sollten immer im
kontinuierlichen Modus verwendet werden.
Um den Kopf auszutauschen, entfernen Sie die
Gummimanschette, indem Sie sie nach oben
ziehen und an einem sicheren Ort aufbewahren.
Beim Einsetzen des Zubehörkopfes sollte darauf
geachtet werden, dass die beiden Schlitze im
Kopf auf die Ösen im Oberteil des Wirbelmixers
ausgerichtet sind.
Der Mikrotiter-Plattenhalter (SA8/1) sollte nicht
bei Geschwindigkeiten über 800 U/Minute
verwendet werden.
Wartung & Reparatur
WARNUNG: Stellen Sie sicher, dass das
Gerät vom Netzanschluß getrennt wurde,
bevor Sie Wartungs- oder
Reparaturarbeiten durchführen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und einer milden Waschlösung.
Verwenden Sie keine starken oder abrasiven
Reinigungsmittel.
Sowohl die Reparaturen als auch der Einbau
von Ersatzteilen MUSS
von ausreichend
qualifiziertem Personal ausgeführt werden.
Die folgenden Ersatz- und Zubehörteile sind bei
Ihrem Händler für Laborartikel erhältlich:
Beschreibung Bestellnummer
Der Mikrotiter-Plattenhalter SA8/1
Ersatz-Gummimanschette SA7013
Stützstange SR2
Eine vollständige Liste der Teile, die von den
Kundendienstingenieuren zur Durchführung
interner Reparaturen benötigt werden, sowie ein
Kundendienstheft erhalten Sie von der
Technischen Serviceabteilung von Barloworld
Scientific Ltd. unter Angabe der Modell- und
Seriennummer.
19
Es sollten ausschließlich die von Barloworld
Scientific Ltd. oder seinen Agenten empfohlenen
Ersatzteile verwendet werden. Das Anbringen von
nicht genehmigten Teilen kann die Leistung und
die Sicherheitsfunktionen des Instrumentes
negativ beeinträchtigen.
Falls Zweifel bestehen sollten, wenden Sie sich an
die Technische Serviceabteilung von Barloworld
Scientific Ltd. oder an Ihren Händler.
Barloworld Scientific Ltd.
Stone, Staffordshire ST15 0SA
United Kingdom
Tel: +44 (0) 1785 812121
Fax: +44 (0) 1785 813748
e-mail equipment@barloworld-scientific.com
www.barloworld-scientific.com
Garantie
Barloworld Scientific Ltd garantiert zwei (2) Jahre
lang, dass dieses Gerät keine Material- oder
Verarbeitungsfehler aufweist, sofern es unter
normalen Laborbedingungen verwendet wird. Im
Falle eines berechtigten Anspruchs wird
Barloworld Scientific das fehlerhafte Teil oder das
gesamte Gerät kostenlos austauschen.
Diese Garantie gilt jedoch NICHT, wenn der
Schaden durch Feuer, Unfall, unsachgemäße
Verwendung, Nachlässigkeit, falsche Einstellung
oder Reparatur, falsche Installation, Anpassung
oder Modifikation sowie durch das Anbringen
von nicht genehmigten Teilen oder durch eine
Reparatur von dazu nicht autorisiertem Personal
verursacht wurde.
Technische Daten
SA7 SA8
Geschwindigkeit, U/min 2,500 250-2,500
Laufbahn, mm 4,2 4,2
Kontinuierlicher Modus Nein Ja
Zubehörköpfe Nein Ja
Höchstlast 1 Kg
Gesamtabmessungen 78 x 135 x 215mm
Nettogewicht 3,2 kg
Stromversorgung 90 - 240V, 20W
20
Notes
These products meet the relevant EC
harmonised standards for radio frequency
interference and may be expected not to
interfere with, or be affected by, other equipment with
similar qualifications. We cannot be sure that other
equipment used in their vicinity will meet these standards
and we cannot guarantee that interference will not occur
in practice. Where there is a possibility that injury,
damage or loss might occur if equipment malfunctions
due to radio frequency interference, or for general advice
before use, please contact the Technical Service
Department of Barloworld Scientific Ltd.
INSPECTION REPORT
MODEL
ELECTRICAL SAFETY
1. Earth continuity
❏
2. Insulation ❏
3. Flash test ❏
FUNCTIONAL
1. Indicators
❏
2. Vortex action ❏
3. Visual acceptance ❏
QUALITY CONTROL INSPECTOR
✓
✓
✓
✓
✓
✓
Bibby Scientific France SAS
ZI du Rocher Vert - BP 79
77793 Nemours Cedex
France
Tel: +33 1 64 45 13 13
Fax: +33 1 64 45 13 00
e-mail: bibby-scientific.fr
Bibby Scientific Italia Srl
Via Alcide de Gasperi 56
20077 Riozzo di Cerro al Lambro
Milano Italia
Tel: +39 (0)2 98230679
Fax: +39 (0)2 98230211
e-mail: marketing@barloworld-scientific.it
www.bibby-scientific.it
Bibby Scientific Ltd
Beacon Road Stone
Staffordshire ST15 0SA
United Kingdom
Tel: +44 (0)1785 812121
Fax: +44 (0)1785 813748
www.bibby-scientific.com
Dynalab Corp.
350 Commerce Drive
Rochester NY 14623
USA
Tel: (800) 828-6595
Fax: (585) 334-0241
www.dynalabcorp.com
Afora S.A.
Calle Aribau 240
08006 Barcelona Spain
Tel: +343 93-306 98 00
Fax: +343 93-306 98 23
e-mail: marketing@afora.com
www.afora.com
Loading...
