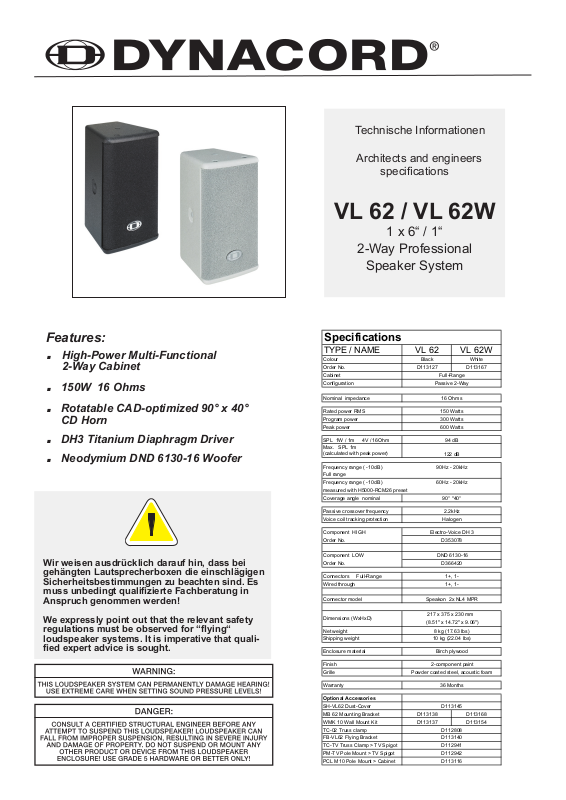

Dynacord VL 62W, VL 62 DATASHEET

Features:

Specifications

TYPE / NAME VL 62 VL 62W

Colour Black White

Order No. D113127 D113167

Cabinet

Full-Range

Configuration

Passive 2-Way

Nominal impedance

16 Ohms

Rated power RMS

150 Watts

Program power

300 Watts

Peak power

600 Watts

SPL 1W / 1m 4V / 16Ohm

94 dB
Max. SPL 1m
(calculated with peak power)

122 dB

Frequency range ( -10dB )

90Hz - 20kHz

Full range

Frequency range ( -10dB )

60Hz - 20kHz

measured with H5000-RCM26 preset

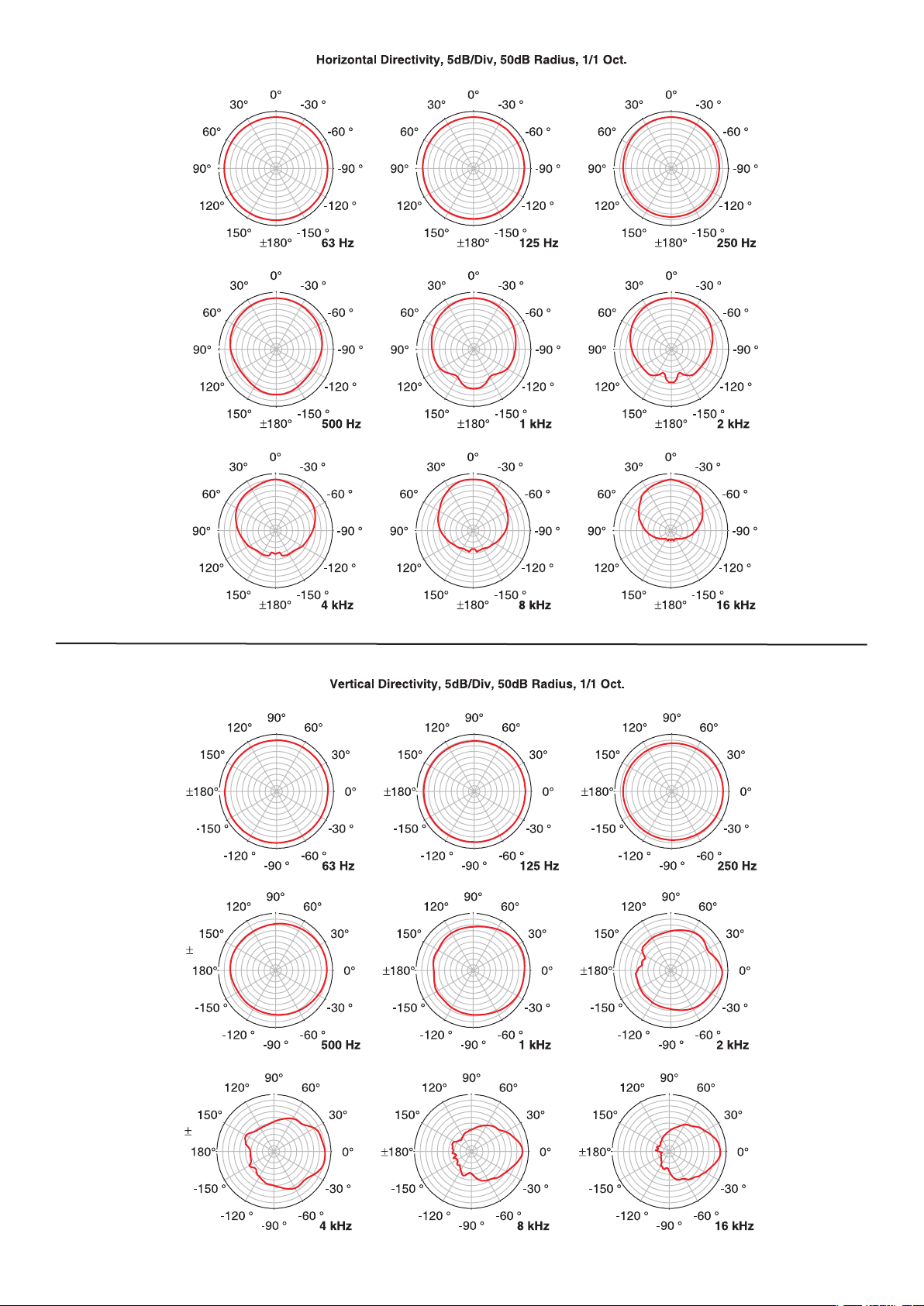

Coverage angle nominal

90° *40°

Passive crossover frequency

2.2kHz

Voice coil tracking protection

Halogen

Component HIGH

Electro-Voice DH 3

Order No.

D353078

Component LOW

DND 6130-16

Order No.

D366420

Connectors Full-Range

1+, 1-

Wired through

1+, 1-

Connector model

Speakon 2x NL4 MPR

Dimensions (WxHxD)

217 x 375 x 230 mm

(8.51" x 14.72" x 9.06")

Net weight 8 kg (17.63 Ibs)

Shipping weight 10 kg (22.04 Ibs)

Enclosure material Birch plywood

Finish 2-component paint

Grille Powder coated steel, acoustic foam

Warranty 36 Months

Optional Accessories

SH-VL62 Dust-Cover

D113145

MB 62 Mounting Bracket D113138 D113168

WMK 10 Wall Mount Kit D113137 D113154

TC-02 Truss clamp D112808

FB-VL62 Flying Bracket D113140

TC-TV Truss Clamp > TV Spigot D112941

PM-TV Pole Mount > TV Spigot D112942

PCL M10 Pole Mount > Cabinet

D113116

. High-Power Multi-Functional

2-Way Cabinet

. 150W 16 Ohms
. Rotatable CAD-optimized 90° x 40°

CD Horn

. DH3 Titanium Diaphragm Driver
. Neodymium DND 6130-16 Woofer

Wir weisen ausdrücklich darauf hin, dass bei
gehängten Lautsprecherboxen die einschlägigen
Sicherheitsbestimmungen zu beachten sind. Es
muss unbedingt qualizierte Fachberatung in
Anspruch genommen werden!

We expressly point out that the relevant safety
regulations must be observed for “ying“
loudspeaker systems. It is imperative that quali­ed expert advice is sought.

Technische Informationen

Architects and engineers

specications

VL 62 / VL 62W

1 x 6“ / 1“

2-Way Professional

Speaker System

BESCHREIBUNG

DESCRIPTION

In Beschallungsapplikationen wird heute bestmögliche Qualität für
unterschiedlichste Arten von Events gefordert. Dabei wird auf die
universelle Einsetzbarkeit eines Boxentyps grösster Wert gelegt um auch
unter Einsatzbedingungen auf wechselnde Anforderungen problemlos
reagieren zu können. Das DYNACORD VL62 2-Weg Fullrange
Kabinett ist sowohl vom akustischen als auch vom mechanischen
Design her für multifunktionale Anwendungen optimiert. Umfangreiches
Montagezubehör und eine zurückhaltende optische Gestaltung erlauben
die Verwendung der VL62 auch in anspruchsvollster Umgebung.
Die VL62 ist aus extrem stabilem Birkenmultiplex mit 2-Komponenten­lackierung gefertigt und widersteht härtesten Anforderungen bei Transport
und Einsatz. Für den Tief- und Mitteltonbereich wird ein extrem klirrarmes
Neodymchassis DND 6130-16 verwendet. Der Hochtonbereich wird von
einem Constant Directivity HPT94 Hochtonhorn abgestrahlt das für
horizontale Anwendungen auf einfachste Weise um 90° gedreht werden
kann. Als Treiber ndet ein Electro-Voice DH3 Verwendung der sich
durch eine brillante Hochtonwiedergabe auszeichnet.
Für die VL62 sind Linear-Phase FIR (Finite Impulse Response)
Werkspresets und Presets für konventionelle Digitalcontroller verfügbar.
Mit den EASE und Ulysses Datenles sind problemlos auch
anspruchsvollste Simulationen schnell und präzise durchführbar.
Neben der Verwendung als Fullrangebox für qualitativ höchstwertige
Musik- und Sprachübertragung eignet sich die VL62 besonders auch als
Satelliten- und Delaybox in grösseren Anlagensystemen.
Die Lautsprecherkomponenten der VL62 sind durch Halogenprotectoren
gegen thermische Überlastung geschützt. Im Überlastungsfall wird die
der Box zugeführte Leistung ‚weich’ reduziert, Störend wahrnehmbare
Abschaltvorgänge wie bei normalen Protections treten also nicht auf.
Die Frontabdeckung ist in schwarzem Akustikschaum auf einem
robusten, pulverbeschichtetem Stahlgitter ausgeführt.
Das Anschlußfeld ist mit zwei 4-poligen Speakonbuchsen für sicheren
Anschluss und problemloses Weiterschleifen ausgerüstet (INPUT/
THRU). Die Pinbelegung ist 1+/1-.
Zwei M10 Gewindeeinsätze seitlich sind für die Montage des FB-VL62
Schwenk- und Neigebügels vorgesehen. Oben und unten benden sich
zwei M10 Gewindeeinsätze zur Montage des MB 62 Montagebügels.
Vier M6 Gewindeeinsätze auf der Rückwand dienen zur Befestigung
der WMK10 Wandhalterung oder handelsüblicher Kugelgelenk
Wandhalterungen.
Als Zubehör ist eine robuste, strapazierfähige und wasserabweisende
Schutzhülle erhältlich.

Today’s sound reinforcement and public address applications require
equipment that guarantee exceptional sound quality for a large variety
of different events. Multi-functionality is a must in order to be able to
react on-site to varying customer demands. The DYNACORD VL62 2­Way fullrange cabinet has been optimized acoustically and mechanically
for multi-functional applications. With a variety of mounting accessories
and decent cosmetics the VL62 is ideally suited to be used in most
demanding applications.
The VL62 is manufactured from birch plywood and therefore extremely
resistant against abuse on the road. The surface is painted with a black
2-component paint that can easily be renovated if sometimes necessary.
For the low frequencies and mid frequencies one ultra-low distortion DND
6130-16 Neodymium transducer is used. High frequencies are radiated
from a rotatable HPT94 constant directivity horn equipped with an
Electro-Voice DH3 driver.
Linear-Phase FIR factory presets for the IRIS-Net RCM-26 module and
factory presets for regular digital speaker controllers, e.g. DSP244 are
available.
EASE and Ulysses data allow fast and precise simulations.
The VL62 can be used as a general purpose stand-alone fullrange
cabinet and as satellite or delayed system cabinet in larger set ups.
Professional halogen protectors and thermal circuit breakers protect the
components against short-term thermal overload. The protection circuitry
exhibits ‘soft’ switching characteristics, so no annoying clicks or pops are
audible. The circuitry resets automatically after the voice coil temperature
has reached a safe value.
Extremely durable acoustic foam mounted to a strong powder-coated
steel grille protects the loudspeaker components against any mechanical
damage.
The connector panel uses two 4-pole Speakon connectors (INPUT/
THRU) for a safe connection and easy daisy-chaining to other cabinets.
The pin assignment is 1+/1-.
Two metric M10 inserts on the sides can be used for mounting of the
FB-VL62 ying bracket. Two metric M10 inserts on top and bottom of the
cabinet can carry the MB 62 mounting bracket. Four metric M6 inserts on
the rear side can be used for the WMK 10 Wall mount kit or customary
ball-and-socket-joint wall mount accessories.
A protective cover is available as an option.

Abmessungen / Dimensions (in mm)
