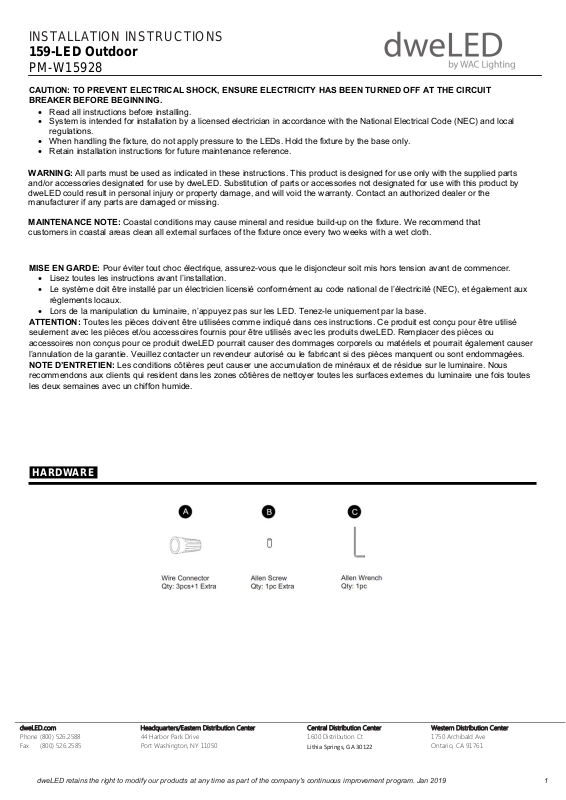

Page 1

INSTALLATION INSTRUCTIONS

159-LED Outdoor

PM-W15928

CAUTION: TO PREVENT ELECTRICAL SHOCK, ENSURE ELECTRICITY HAS BEEN TURNED OFF AT THE CIRCUIT BREAKER BEFORE BEGINNING.

• Read

• System is intended for installation by a licensed electrician in accordance with the National Electrical Code (NEC) and local

• When handling the fixture, do not apply pressure to the LEDs. Hold the fixture by the base only.

• Retain installation instructions for future maintenance reference.

WARNING: All parts must be used as indicated in these instructions. This product is designed for use only with the supplied parts and/or accessories dweLED could result in personal injury or property damage, and will void the warranty. Contact an authorized dealer or the manufacturer if any parts are damaged or missing.

MAINTENANCE NOTE: Coastal conditions may cause mineral and residue build-up on the fixture. We recommend that customers in coastal areas clean all external surfaces of the fixture once every two weeks with a wet cloth.

MISE EN GARDE: Pour éviter tout choc électrique, assurez-vous que le disjoncteur soit mis hors tension avant de commencer.

• Lisez toutes

• Le système doit être installé par un électricien licensié conformément au code national de l’électricité (NEC), et également aux

• Lors de la manipulation du luminaire, n’appuyez pas sur les LED. Tenez-le uniquement par la base.

ATTENTION: Toutes les pièces doivent être utilisées comme indiqué dans ces instructions. Ce produit est conçu pour être utilisé seulement avec les pièces et/ou accessoires fournis pour être utilisés avec les produits dweLED. Remplacer des pièces ou accessoires non conçus pour ce produit dweLED pourrait causer des dommages corporels ou matériels et pourrait également causer l’annulation de la garantie. Veuillez contacter un revendeur autorisé ou le fabricant si des pièces manquent ou sont endommagées. NOTE D’ENTRETIEN: Les conditions côtières peut causer une accumulation de minéraux et de résidue sur le luminaire. Nous recommendons aux clients qui resident dans les zones côtières de nettoyer toutes les surfaces externes du luminaire une fois toutes les deux semaines avec un chiffon humide.

all instructions before installing.

regulations.

designated for use by dweLED. Substitution of parts or accessories not designated for use with this product by

les instructions avant l’installation.

règlements locaux.

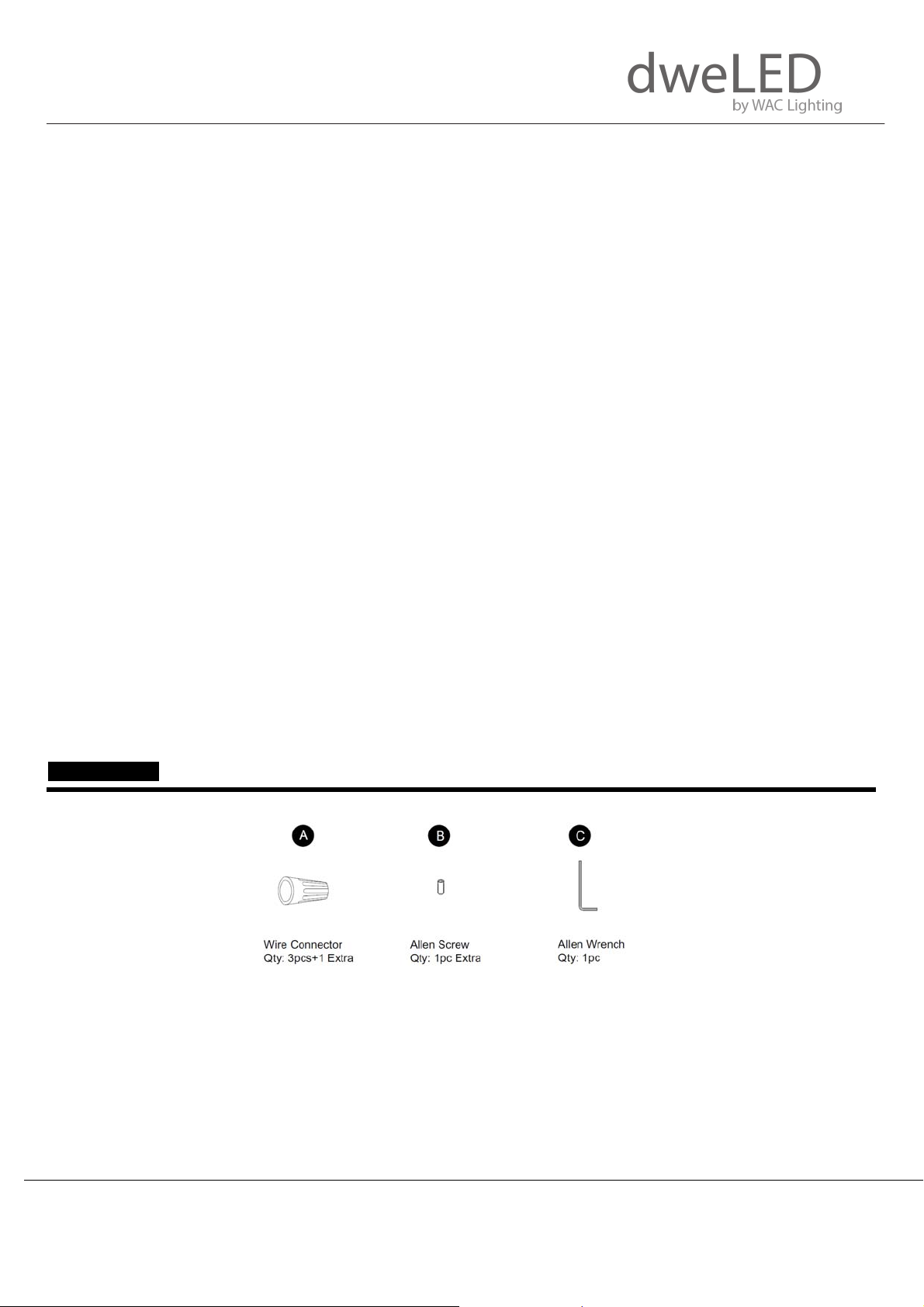

HARDWARE

dweLED.com Phone (800) 526.2588 Fax (800) 526.2585

Headquarters/Eastern Distribution Center

4 Harbor Park Drive

4 Port Washington, NY 11050

Central Distribution Center 1600 Distribution Ct

LithiaSprings,GA30122

Western Distribution Center 1750 Archibald Ave Ontario, CA 91761

dweLED retains the right to modify our products at any time as part of the company's continuous improvement program. Jan 2019 1

Page 2

INSTALLATION INSTRUCTIONS

159-LED Outdoor

PM-W15928

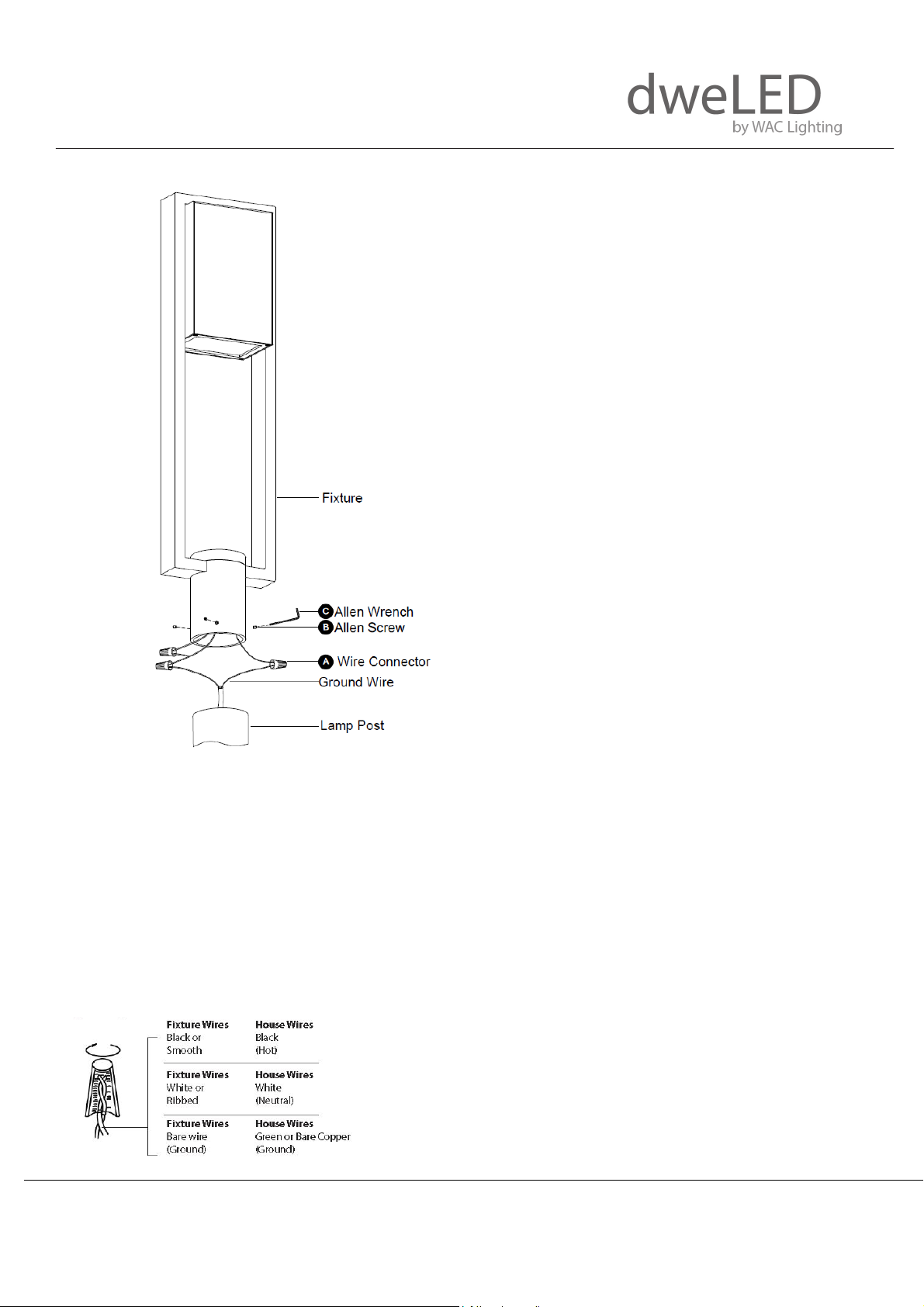

Fig.1

PREPARATION

1. Shut off the power at the circuit breaker and remove existing fixture, including the crossbar.

2. Carefully u

npack your new fixture and lay out all the parts on a clear area. Be careful not to lose any small parts

necessary for installation.

CONNECTING THE WIRES (Fig. 2)

3. Connect the fixture's wires to post wires as shown (Fig. 2). Make sure that all wire connectors (A) are secure.

4. Connect the fixture's ground wire to a green or bare copper ground wire from post. Tuck them carefully inside the

post.

MOUNTING THE FIXTURE (Fig. 1)

5. Place the fixture onto the post. Secure it with the Allen screws (B) using Allen wrench (C).

Fig. 2 Wiring
