Dvico TViX T-431, TViX T-331, TViX T-371, T411, TViX T-441 User Manual

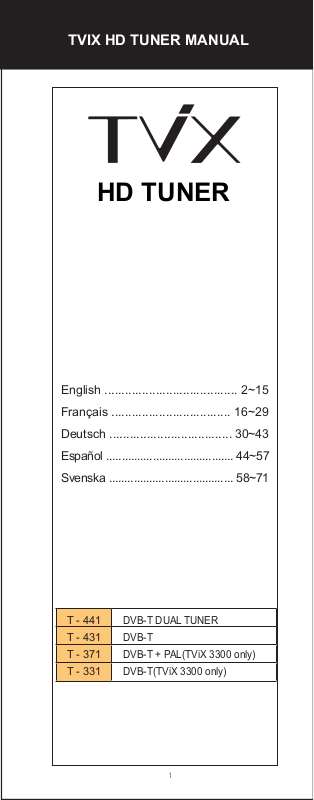

TVIX HD TUNER MANUAL

HD TUNER

English ....................................... 2~15

Français ................................... 16~29

Deutsch .................................... 30~43

Español ......................................... 44~57

Svenska ........................................ 58~71

T - 441
T - 431
T - 371
T - 331

DVB-T DUAL TUNER
DVB-T
DVB-T + PAL(TViX 3300 only)
DVB-T(TViX 3300 only)



TVIX HD TUNER ENGLISH MANUAL

- All specications and information are
subject to change without further notices.



TVIX HD TUNER Introduction

English

1. Features

• TVIX HD TUNER can play HDTV without a

digital TV set-top box with excellent and super­ clear display on HDTV screens .

• You can watch other channels while recording a
program you want, but the tuner does not
support two-channel recording at the same
time.(T-441)

• TViX Tuner has the various recording features
like direct recording/scheduled recording and
repeated manual recording, so you cannot miss
single program of digital TV.
It's a completely different type of PVR since you
can easily upgrade and expand the capacity of
HDD by themselves like PC upgrading.
And you can backup the recorded le to/from
the PC.

• TViX Tuner implements all the DVB-T features
like EPG/ scheduled recording/ PC-connectivity
and this will let user enjoy all the fruits of the
digital broadcasting as well as the supreme
audio and video qualities.

• When using the HDTV mode, you can
congure the sleep time.
If the sleep time is reached when the recording
is in progress, the TViX will shut down after
nishing the recording.

2. Specications

Resolution

Power

Input

Size

Weight

Resolutions up to 1920 * 1080i

4.3(W)

over-the-air Digital TV

114 x 42 x 20(mm)

80g



Usage Precautions and Notes

English

Do not drop the device. It may cause critical

▶

damage to the hard drive.

Do not touch the power plug with wet hands or

▶

use defective power cables & electric outlets.
It may cause electric shocks or re.

Keep all magnetic materials away from the TViX.

▶

Magnetic materials such as speakers or magnets
may erase or cause damage to the data stored in
the hard disk.

Do not try to disassemble or remodel the device.

▶

It may cause malfunction or re.

Do not detach the tuner box when the TViX is working.

▶

It may damage the TViX or the tuner and void your

warranty.

We recommend using a threaded-type antenna

▶

connector.

Checking Digital signal Reception

▶

- Press the INFO button on the remote control.
The Signal strength meter will appear on the
left-bottom.

- If signal strength meter indicates less than 60%,
adjust your antenna to increase the signal

strength.

- Continue to adjust the antenna until you nd the

best position with the strongest signal.

Record Notice

▶

- The rst partition of the internal hard disk must
use the NTFS format.
FAT32 format can cause an error message.

- When the signal is weak or unstable, recording

cannot work properly.

- When the hard disk is unstable, recording

cannot work properly.

- Hard disk requires the Check Disk, you must run

the Check Disk sometimes

Unplug this apparatus when they are lightening

▶

storms or unused for a long time.

Do not connect the USB host or network when the

▶

HDTV mode is active.
These can be cause stuttering or jerky motion.
We recommend connecting the USB host or network
only in the le mode.

DViCO has no warranty or responsibility for

▶

broken hard disk. We recommend periodic backups
to prevent data loss.

DVICO Inc has no responsibility for recorded

▶

programs or les made or distributed for purposes of
illegal, commercial, or transactional activities.
The party or parties who record or distribute the
contents bear all responsibility (Civil or Criminal) direct
or indirect.



About the TVIX HD TUNER

30pin connector

Air Antenna

Locking knob

3. Name of Each Part

• 30 pin connector : Connects to the TViX main

unit.

• Air Antenna : Connects to the terrestrial TV

antenna signal

• Locking knob : This knob is used to lock or
unlock the body.

English

4. Package Contents

The TViX HD TUNER package contains the

following items. Some packages may change
depending on other conditions.

TUNER BOX unit Manual



Installation and Connection

English

1. TUNER Connection

Before the TViX is connected to the tuner, the
power of TViX should be turned off. Connecting
the tuner when the power of TViX is "ON" will
damage the TViX or the tuner and void your

warranty.

Separate Tuner Cover from TViX.

①

(You can easily detach the Tuner Cover from
TViX body using coins. After slightly pushing
the tuner cover in the direction of an arrow
mark, please pull the tuner cover.)

Insert the turner turning tuner box's bottom

②

toward upside.(Please notice the sticker
marked on the turner box) The locking knob
should be "OPENED"



Installation and Connection

Insert inside. The locking knob should be

③

"OPENED".

English

After inserting inside, please change the locking

④

knob to "LOCKED".

If you'd like to detach the tuner from TViX,

⑤

please step back these.

(After changing the locking knob on the TViX to
Right side, please pushing downside and
slightly pull the tuner from the TViX)



Installation and Connection

Video

S-video

Pr

Component

Y

Pb

HDMI

R

Stereo

L

Optical

Coaxial

English

2. Video/Audio connection

Connect the audio and video cables from the

TViX's output jacks to the TV input jacks.

Please refer to Video Connection and Audio
connection on the TViX manual.
You can download the latest manual on the tvix
homepage.(www.tvix.co.kr/eng)

VIDEO Connection

AUDIO Connection

Antenna Connection



Using TVIX HD TUNER

Boot Mode : File Player
DTV Time Auto Sync : off
HDTV Input : Air
Location : Australia
Time Zone :

Central Time(US& Canada)

Day Light Saving : Off
HDTV Default Audio : English
Start Channel Scan

English

TViX M-6500A

1. TViX HDTV SETUP Setting

The HDTV setting can be shown on the

screen when the tuner is connected.

• boot mode : Select HDTV to start in HDTV
mode or File Player to start in File mode (main
menu). If the HD tuner is not connected, TViX
will start in le mode automatically.

• DTV Time Auto Sync : is used to adjust the EPG
time and VFD time.
VFA time is changed to real EPG time.

• HDTV Input : Select your input. This model is
supports free-to-air DVB-T digital.

• Location : Select your location.

• Time Zone : If you want to use exact EPG guide,
you have to congure your time zone using Up/

Down button.

• Day Light Saving : enable this settings in the

area of using DST.

• HDTV Default Audio : select default audio.

• Start Channel Scan : Press this menu if you

want to scan the channel.



Using TVIX HD TUNER

English

TViX M-6500A

2. Channel scanning

Before you can use any of the special channel

①

buttons, the available channels must be
scanned and memorized.
Press DTV button on the remote control, and

the Tuner LED
lights.

HDTV Tuner will scan and store all of the digital

②

(DTV)channels that are available in your local

area automatically.
If you want to scan the channel manually, you
can use Start Channel Scan option on the
SETUP-HDTV menu.

It takes about 2~3 minutes.

③

To stop the scanning, press STOP(■) button on

④

the remote control.

After scanning, you have to congure the time

⑤

zone, If you want to use exact EPG guide, you
have to set your time zone exactly.

If you press the VIDEO button on the remote

⑥

control to change to le mode while scanning
channels, the following message appears.
Press YES, and TViX is changed to le mode.

0

Do you want to stop scanning
and power off?

YES NO

Using TVIX HD TUNER

TViX M-6500A

If you press power button while scanning, the

⑦

following message appears. Press YES, and

TViX will shut down.

Checking Digital signal Reception

※

Press the INFO button on the remote control.

①

The Signal strength meter will appear on the

②

left-bottom.

If signal strength meter indicates less than 60%,

③

adjust your antenna to increase the signal

strength.

Continue to adjust the antenna until you nd the

best position with the strongest signal.

English

3. Channel scanning

Press CH +/- or ▲ ▼ button to change the TV

channels.

You can also enter the channel number by using

th e numeric keypad on the remote and the

channel will change after a few seconds.



English

Mute

Select audio

Tune to a particular
channel

Zoom button.

You can resolve freezing
or asynchronism
problems by pressing
O.K button

Press to change Channels

Stop recording,Exit DTV

Display scheduled list

Go to previous channel
Sleep function

HDTV record

Display EPG Guide

Power button

Change Player to DTV

Change DTV to Player

Scroll button

Volume

Display the information of
channel or signal strength

Picture adjustment

Manual record

Delete channel
cancel recording

TViX M-6500A

Using TVIX Remote

** For detailed instructions, please refer to the
enclosed TViX CD or the latest pdf le on
the TViX Homepage (www.tvix.co.kr).



Using TVIX HD TUNER

Air

USA

[GMT-06:00]Central America

Off

English

30 Minutes

HQ

TV Input

Country/Location

Time Zone

Daylight Saving Time

Audio Language

TimeShift Duration

Analog REC Quality

Start Channel Scan

English

TViX R-3300

1. TViX HDTV SETUP Setting

The HDTV setting can be shown on the screen

when the tuner is connected.

• TV Input : Select your input.

T-441:DVBT DUAL, T-431:DVB-T

T-371:DVBT + Analog, T-331:DVB-T

• Country / Location : Select your country or

location.

• Time Zone : to use the EPG guide with correct

recording times, you have to congure your time

zone by using the arrow keys.

• Daylight Saving Time : set this option on if you

are in the area of DST.

• Audio Language : select default audio. To

change the audio format, press the AUDIO

button on the remote.

• TimeShift Duration : Set the maximum

time-shifting interval.

• Analog REC Quality : Set the analog recording

quality. (Analog TV or external A/V-in)

Below data describes analog recording le size

and bit rate.

- HQ : 69.2MB/min 720*480, 9364Kbps,

- SP : 42.2MB/min 720*480, 5801Kbps

- EP : 28.3MB/min 352*480, 3985Kbps

• Start Channel Scan : Press ‘Start Channel

Scanning’ if you want to scan the channel.

Select TV icon on the main menu to play
the TV mode (Without tuner box,
this menu is not available.)

Press TV/HDTV button on your remote
controller to switch the TV mode.



Using TVIX HD TUNER

English

TViX R-3300

2. Channel scanning

When installation is successfully nished,

①

Press SETUP-HDTV on your remote controller.

To scan the channels, you can use the Start

②

Channel Scan menu on the SETUP-HDTV
menu.
To improve the picture quality in a poor signal
area, please purchase a signal amplier and

install properly.

The channel scan takes about 5~6 minutes.

③

To stop the channel scanning, Click on

④

STOP(■) button on the remote control or select
the STOP on the scanning window.

After scanning, you have to congure the time

⑤

zone on SETUP-HDTV, If you want to use the
EPG guide, you have to set your time zone

correctly.

* Checking Digital signal Reception

① Press the INFO button on the remote control.
② The signal-strength meter will appear on the

INFO window.

③ If the meter indicates weak signals, adjust
your antenna to increase the signal strength.

Continue to adjust the antenna until you nd

the best position with the strongest signal.

3. Changing the channel

Press CH +/- button to change the TV channels.
You can also enter the channel number by using
the numeric keypad on the remote and the
channel will change after a few seconds.
You can also enter the channel number by using
the numeric keypad on the remote and the
channel will change after a few seconds.
Previous Channel( SHUFFLE button).

To check the scanned-channel list, press
the GOTO button in TV mode. You can
change the channel by using Up/Down and

OK button.



Using TVIX Remote

Stop Audio Output
from the Player

Go to Photo folder
Go to Music folder

Zoom Video /
Image Playback

Next Chapter / File /
Page Down on List

File Sort or FF playback

Switch TV channel/
adjust subtitle sync

Selection/play/pause/
time-shifting on/off

Toggle Unit Power on / off

Switch between TV or DTV mode

Insert number or text

Go to Movie folder

Aspect ratio

(16:9/4:3 letter box/4:3 Pan&Scan)

Previous Chapter / File /

Page Up on List

Jump to USB Host or network drive

Cursor Navigation Arrow /

Rewind / FF playback

Volume (Increase / Decrease)

Stop Playback / Return to

Previous Screen / Folder

Display Main Menu Screen/ DVD Title Screen

Repeat Media file(s) Playback

Time-Stamp based Search/TV channel list

Display Media File Information

Enter Setup Menu, Apply/Confirm Setup Settings

Toggle Video Output Modes

Select multi audio

Select subtitle file

Display DTV EPG Guide

Bookmark / manual recording in TV mode

Switch between Random – Sequential Playback

Switch between AV-in(Composite / S-VHS)

File copy/ folder password/ Sleep Timer

Add/Remove the recording list / delete file

Instant recording in TV or AV-in

Subtitle ON / OFF, Change Settings

INFO

SUBTITLE

MENU
GOTO

SETUP

AUDIO

REPEAT

SHUFFLE

TV OUT

TITLE

A/V IN

FUNCTION

GUIDE

BOOKMARK

SCHEDULE

REC

TViX R-3300

English

** For detailed instructions, please refer to the

enclosed TViX CD or the latest pdf le on

the TViX Homepage (www.tvix.co.kr).



TVIX HD TUNER Français MANUAL

- L’ensemble des caractéristiques et des
informations est susceptible d’être modié
sans avertissement préalable.



Introduction TVIX HD TUNER

Français

1. Caractéristiques

• Le TVIX HD TUNER est capable de lire la TV

HD sans boîtier décodeur TV numérique tout en

offrant un afchage clair de première qualité sur

des écrans HDTV.

• Vous pouvez regarder les autres chaînes tout en

enregistrant un programme désiré, mais attention

le tuner ne peut pas enregistrer deux chaînes en

même temps

• Le TViX Tuner dispose de plusieurs fonctions d’

enregistrement telles que l’enregistrement direct/

l’enregistrement programmé et l’enregistrement

manuel répété.

Il vous sera impossible de manquer un seul des

programmes proposés sur la télévision

numérique.

Il s’agit d’un type de magnétoscope numérique

complètement différent étant donné que vous

pouvez facilement mettre à niveau et augmenter

la capacité du disque dur.

La procédure est identique à celle de la mise à

niveau d’un PC.

Vous pouvez également sauvegarder le chier

enregistré vers/ à partir du PC.

.(T-441)

• Le TViX Tuner est équipé de toutes les fonctions

DVB-T telles que le guide électronique de

programme/l’enregistrement programmé/ la

connectivité PC. Ceci permet à l’utilisateur de

proter de l’intégralité des aspects de la diffusion

numérique ainsi que d’excellentes qualités audio

et vidéo.

• En mode HDTV, vous pouvez congurer l’heure

de mise en veille.

Si l’heure de mise en veille est atteinte en cours

d’enregistrement, le TViX s’arrête une fois l’

enregistrement terminé.

• Le TVIX HD TUNER n’est pas compatible avec la

diffusion analogique(PAL).

2. Caractéristiques

Résolution

Alimentation

Entrée

Taille

Poids

Résolutions jusqu’à 1920 * 1080i

4.3(W)

Tv numérique en direct (DVB-T)

114 x 42 x 20(mm)

80g



Précautions d’utilisation et remarques

Français

Ne faites pas tomber l’appareil. Cela risque d’

▶

endommager le lecteur de disque dur.

Ne touchez pas la prise électrique avec des mains

▶

humides et n’utilisez pas de prises ou de câbles
électriques défectueux. Cela risque de provoquer
un incendie ou un choc électrique.

Gardez les matériaux magnétiques éloignés du

▶

TViX.

Les matériaux magnétiques tels que les haut­ parleurs ou les aimants peuvent effacer ou
endommager les données enregistrées sur le
disque dur.

N’essayez en aucun cas de démonter ou de

▶

modier l’appareil.
Cela risque de provoquer un mauvais
fonctionnement ou un incendie.

Nous vous conseillons d’utiliser un connecteur d’

▶

antenne de type leté.

La sortie TV, le ZOOM et le volume par défaut

▶

dépendent des paramètres du TViX.

Vérication de la réception du signal numérique

▶

• Appuyez sur la touche INFO de la télécommande.
La mesure de l’intensité du signal apparaît en bas
à gauche.

• Si la mesure de l’intensité du signal est inférieure à
60%, réglez votre antenne an de l’augmenter.
Poursuivez le réglage de l’antenne jusqu’à ce que
vous trouviez la meilleure position avec le signal le
plus fort.

Remarques relatives à l’enregistrement

▶

• La première partie du disque dur interne doit
utiliser le format NTFS.
Le format FAT32 risque de provoquer un message
d’ erreur.

• Lorsque le signal est faible ou instable,
l’ enregistrement ne peut pas fonctionner
correctement.

• Lorsque le disque dur est instable, l’enregistrement
ne peut pas fonctionner correctement.

• Lorsque le disque dur nécessite une vérication, il
est nécessaire d’exécuter la fonction Check Disk

Débranchez l’appareil en cas d’orages et d’éclairs

▶

ou s’il n’est pas utilisé pendant une longue période.

Ne branchez pas l’hôte USB ou le réseau lorsque

▶

le mode HDTV est activé.
Ceci risque de provoquer un saut ou un
mouvement saccadé.
Nous conseillons de connecter l’hôte USB ou le
réseau uniquement en mode chier.

Nous, DVICO Inc, n'avons aucunes responsabilités

▶

sur les programmes ou chiers enregistrés
illégaux, les activités commerciales ou
transactionnelles, et les parties ou personne, qui
ont enregistrés le contenu,devraient prendre toutes
ces responsabilités (civile ou pénale) directement
ou indirectement.



Nom de chaque pièce

connecteur 30 picots

Antenne aérienne

Locking knob

Français

3. Désignation de chaque partie

• LED marche/arrêt : Afche une LED bleue
lorsque le mode HDTV est activé.

• Connecteur 30 picots : Se connecte à l’unité
principale du TViX .

• Antenne aérienne : Se connecte au signal de l’

antenne TV terrestre.

4. Contenu de l’emballage

L’emballage du TViX HD TUNER contient les
éléments suivants.
Il se peut que le contenu de certains emballages
soit différent en fonction d’autres conditions.

Unité BOITIER TUNER Manuel



Installation et connexion

Français

1. Connexion du boîtier TUNER

Avant de connecter le TViX au tuner, il est
nécessaire que le TViX soit éteint.
Le fait de connecter le tuner lorsque le TViX est
sur "ON" va endommager le TViX ou le tuner et

annuler votre garantie.

Pour l’ouverture du capot du logement du tuner

①

TNT du TVIX, vous pouvez aisément retirer le
capot du logement tuner TNT en utilisant une
pièce de monnaie.
En poussant légèrement la pièce dans la
direction de la èche, veuillez tirez le capot du
logement tuner TNT.

Insérez la carte option tuner TNT dans le TVIX,

②

face avec l’inscription TVIX HD vers le
ventilateur (voir schéma).

0

Introduction TVIX HD TUNER

Français

Insérez la carte tuner TNT complètement à l’

③

intérieur, attention le bouton de verrouillage

doit être en position déverrouillé

(vers cadenas ouvert).

Après insertion, veuillez verrouiller la carte en

④

basculant le bouton en position verrouillé

(cadenas fermé).

Si vous désirez retirer la carte tuner TNT du

⑤

TVIX, veuillez suivre les étapes précédentes
en sens contraire après avoir positionné le
bouton de verrouillage en position déverrouillé
(cadenas ouvert) et avoir pressé légèrement à
l’ aide d’une pièce dans le sens de la èche.



Installation et connexion

Video

S-video

Pr

Component

Y

Pb

HDMI

R

Stereo

L

Optical

Coaxial

Français

2. Connexion vidéo/audio

Branchez les câbles audio et vidéo des prises de
sortie du TViX aux prises d’entrée du téléviseur.
Veuillez vous reporter aux paragraphes
Connexion vidéo et Connexion audio du manuel
du TViX .
Vous pouvez télécharger le dernier manuel sur la
page d’accueil du TViX (www.TViX.co.kr/fra)

VIDEO Connection

AUDIO Connection

Antenna Connection



Utilisation du TVIX HD TUNER

Boot Mode : File Player
DTV Time Auto Sync : off
HDTV Input : Air
Location : Australia
Time Zone :

Central Time(US& Canada)

Day Light Saving : Off
HDTV Default Audio : English
Start Channel Scan

Français

TViX M-6500A

1. Paramétrage TViX HDTV SETUP

Le paramétrage du HDTV peut être afché à l’

écran lorsque le

tuner est connecté.

boot mode : Sélectionnez HDTV pour démarrer

▶

en mode HDTV ou File Player pour démarrer
en mode File (menu principal). Si le tuner HD n’
est pas connecté, TViX démarre
automatiquement en mode le.

DTV Time Auto Sync : est utilisé pour régler l’

▶

heure EPG et VFD.

L’heure VFA est remplacée par l’heure réelle

EPG.

HDTV Input : Sélectionnez votre entrée. This

▶

model is
supports free-to- air DVB-T digital only.

Location : Sélectionnez votre endroit.

▶

Time Zone : Si vous souhaitez utiliser le guide

▶

électronique de programme exact, il est
nécessaire de congurer votre
fuseau horaire à l’aide de la touche Haut/Bas.

Day Light Saving.

▶

HDTV Default Audio : sélectionnez l’audio par

▶

défaut.

Start Channel Scan : Appuyez sur ce menu si

▶

vous souhaitez effectuer un balayage des
canaux.



Utilisation du TVIX HD TUNER

Scanning ...

Recherche cha nes : 5

Statut : 17/67 (ch. 19)

Voulez vous stopper la recherche?

OUI NON

Voulez vous stopper la recherche
et retournez a la lecture fichier?

OUI

NON

Français

TViX M-6500A

2. Balayage des canaux

Avant de pouvoir utiliser l’une des touches

①

spéciales relatives aux canaux, les canaux
disponibles doivent être balayés et mémorisés.
Appuyez sur la touche DTV de la télécommande
et la LED du Tuner s’allume.

HDTV Tuner effectue un balayage et enregistre

②

automatiquement l’ensemble des canaux
numériques (DTV) disponibles dans votre zone

locale.

Si vous souhaitez effectuer un balayage

③

manuel, vous pouvez utiliser l’option Start
Channel Scan dans le menu SETUP-HDTV.
Cela prend environ 2 à 3 minutes

Pour arrêter le balayage, appuyez sur la

④

touche STOP de la télécommande.

Après le balayage, il est nécessaire de

⑤

congurer le fuseau horaire.
Si vous souhaitez utiliser le guide électronique
de programme exact, vous devez paramétrer
votre fuseau horaire exactement.

Si vous appuyez sur la touche VIDEO de la

⑥

télécommande pour passer en mode le lors
du balayage des canaux, lemessage suivant

apparaît.

Appuyez sur YES et le TViX passe en mode
le.



Utilisation du TVIX HD TUNER

Voulez stopper la recherche
et et eindre?

OUI NON

Français

TViX M-6500A

Si vous appuyez sur la touche marche/arrêt

⑦

lors du balayage, le message suivant apparaît.

Appuyez sur YES et le TViX s’ arrête.

Vérication de la réception du signal

※

numérique

Appuyez sur la touche INFO de la

①

télécommande.

La mesure de l’intensité du signal apparaît en

②

bas à gauche.

Si la mesure de l’intensité du signal est

③

inférieure à 60% réglez votre antenne an d’
augmenter le signal.
Poursuivez le réglage de l’antenne jusqu’à ce
que vous trouviez la meilleure position avec le
signal le plus fort.

3. Changement de canal

Appuyez sur la touche CH +/- or ▲ ▼ pour
changer les canaux du téléviseur.
Vous pouvez également saisir le numéro du canal

à l’aide du pavé numérique de la télécommande
et le canal change après quelques secondes.



Utilisation de la télécommande

Muet

Sélectionner l’audio

Régler un canal particulier

Touche Zoom

Vous pouvez régler les
problèmes de gel ou d’asynchro
nisme en appuyant sur la touche O.K

Appuyer pour changer les
canaux

Arrêt de l’enregistrement,
Quitter DTV

Afficher la liste programmée

Accéder au canal précédent
Fonction Veille

Enregistrement HDTV

Afficher le GEP

Touche marche/arrêt

Passer du lecteur au DTV

Passer du DTV au lecteur

Touche de défilement

@ : / _ -

Volume

Afficher les informations du
canal oul’intensité du signal

Afficher le canal balayé

Réglage de l’image.

Contraste → Luminosité → Saturation

Supprimer canal/Annuler

enregistrement

Enregistrement manuel

Français

TViX M-6500A

** Pour le détail des instructions, veuillez vous
référer au CD TViX joint ou au dernier
chier (format PDF) de la page d’accueil TViX
du site (www.tvix.co.kr).



Utilisation du TVIX HD TUNER

Air

USA

[GMT-06:00]Central America

Off

English

30 Minutes

HQ

TV Input

Country/Location

Time Zone

Daylight Saving Time

Audio Language

TimeShift Duration

Analog REC Quality

Start Channel Scan

Français

TViX R-3300

Paramétrage TViX HDTV SETUP

.

Le paramétrage du HDTV peut être affiché à l’
écran lorsque le tuner est connecté.

• Entrée TV (TV Input) : Entrée TV (TV Input):

Sélectionnez votre entrée.

T-441:DVBT DUAL, T-431:DVB-T

T-371:DVBT + Analog, T-331:DVB-T

• Région (Country/Location) : Sélectionnez votre

location. Une mauvaise location peut

engendrer un disfonctionnement.

• Fuseau horaire (Time Zone) : pour utiliser le

guide EPG,vous devez congurer votre fuseau

en utilisant les èches.

• Heure d’été : Veuillez sélectionner cette option

si vous êtes dans une zone géographique où

l’heure d’été est utilisée.

• Audio Language : sélectionnez audio par

défaut. Pour changer appuyez sur le bouton

AUDIO de la télécommande.

• Durée intervalle TimeShift : conguration de la

durée d’intervalle du time-shifting.

• Qualité d’enregistrement (Analog REC Quality)

: Congure la qualité d’enregistrement.

- HQ : 69.2MB/min 720*480, 9364Kbps,

- SP : 42.2MB/min 720*480, 5801Kbps

- EP : 28.3MB/min 352*480, 3985Kbps

• Début recherche canaux (Start Channel Scan)

:Pressez ‘début recherche canaux‘ si vous voulez

rechercher les canaux.

Sélectionnez l’icône TV dans le menu
principal pour le mode TV (sans tuner
optionnel ce menu n’est pas disponible.)

Pressez le bouton TV/HDTV de votre
télécommande pour passer en mode TV.



Utilisation du TVIX HD TUNER

Français

TViX R-3300

2. Balayage des canaux

Avant de pouvoir utiliser l’une des touches

①

spéciales relatives aux canaux, les canaux
disponibles doivent être balayés et mémorisés.

Si vous souhaitez effectuer un balayage

②

manuel, vous pouvez utiliser l’option Start
Channel Scan dans le menu SETUP-HDTV.

Cela prend environ 5 à 6 minutes.

③

Pour arrêter le balayage, appuyez sur la touche

④

STOP(■) de la télécommande.

Après le balayage, il est nécessaire de

⑤

congurer le fuseau horaire. Si vous souhaitez
utiliser le guide électronique de programme
exact, vous devez paramétrer votre fuseau
horaire exactement.

Vérication de la réception du signal

※

numérique

Appuyez sur la touche INFO de la télécommande.

①

La mesure de l’intensité du signal apparaît en

②

bas à gauche.

Si la mesure de l’intensité du signal est

③

inférieure à 60% réglez votre antenne an
d’augmenter le signal. Poursuivez le réglage
de l’antenne jusqu’à ce que vous trouviez
la meilleure position avec le signal le plus fort.

3. Changement de canal

Appuyez sur la touche CH +/- pour changer les
canaux du téléviseur. Vous pouvez également
saisir le numéro du canal à l’aide du pavé
numérique de la télécommande et le canal
change après quelques secondes.

Afche la liste des canaux balayés.
Appuyez à nouveau sur la touche GOTO
pour quitter ce mode.



Utilisation de la télécommande

Muet, coupe le son

Va au dossier Photo
Va au dossier Music

Zoom en lecture Vidéo / Image

Chapitre suivant / Fichier /
Page bas mode liste

Tri fichier ou FF en mode lecture

Changement canal TV /
synchronisation sous-titre

Sélection /lecture/pause/
time-shifting on/off

Mise en route / arrêt

Bascule du mode TV au mode DTV

Insertion nombre ou texte

Va au dossier Movie

Aspect ratio

Chapitre précédent / Fichier

/ Page haut mode liste

Saut à USB Host ou réseau

Flèche navigation /

Retour avance rapide en lecture

Réglage volume audio (+ / -)

Stop lecture /

Retour à l’écran précèdent/Dossi

Affiche le menu principal/Ecran titre DVD

Répète la lecture du fichier média

Recherche durée/liste canaux TV

Affiche les informations des fichiers média

Menu Setup / Valide la configuration setup

Changement du mode de sortie vidéo

Sélection multi audio

Select fichier sous-titre

Affichage guide DTV EPG

Marque page/enregistrement manuel en mode TV

Bascule entre lecture aléatoire ou séquentielle

Sélection entrée AV(Composite / S-VHS)

copie fichier/ mot de passe dossier/ durée veille

Ajout/supp. dans liste enregistrement/supp. fichier

Enregistrement immédiat TV ou entrée AV

Sous-titre ON / OFF, Change la configuration

INFO

SUBTITLE

MENU
GOTO

SETUP

AUDIO

REPEAT

SHUFFLE

TV OUT

TITLE

A/V IN

FUNCTION

GUIDE

BOOKMARK

SCHEDULE

REC

Français

TViX R-3300

** Pour le détail des instructions, veuillez vous

référer au CD TViX joint ou au dernier

chier (format PDF) de la page d’accueil TViX

du site (www.tvix.co.kr).



TVIX HD TUNER Deutsch MANUAL

- Alle Angaben und Spezikationen
können ohne Ankündigung verändert
werden.

0

TViX HD Empfänger - Einführung

Deutsch

1. Eigenschaften

• Der TVIX HD Tuner ermöglicht digitales
Fernsehen (Standartund High Denition
Auösung) ohne weitere Settop-Box.

• Während der Aufzeichnung eines Senders kann
ein anderer Sender angeschaut werden.
Ein Aufzeichnen unterschiedlicher Sender zur
gleichen Zeit wird nicht unterstützt.(T-441)

• Der TViX Tuner hat diverse Funktionen, wie z.B.
zeitgesteuerte, wiederholende Aufnahme
digitaler Fernsehprogramme (DVB-T), EPG
(elektronische Programmzeitschrift, einfache
Erweiterung der Aufnahmekapazität durch
Festplattenwechsel und Kopieren der
Sendungen auf einen PC.

• Sleep Time, um TV Sendungen noch eine
gewisse Zeit bis zum automatischen Abschalten

zu betrachten.

Wird die Abschaltzeit während einer Aufnahme
erreicht, so bleibt die TviX Box noch bis zum
Aufzeichnungsende an.

• Sie müssen die aktuellste Firmware für den
Gebrauch des TViX TV Tuners installieren.

2. Technische Daten

Auösung

Stromverbrauch

Signaleingang

Größe

Gewicht

bis 1920 x 1080i

4.3 (W)

Digitalantenne (DVB-T)

114 x 42 x 20 (mm)

80g



Anmerkungen zum Gebrauch

Deutsch

Gerät nicht fallen lassen oder hart erschüttern.

▶

Dadurch wird die Festplatte beschädigt.

Stomstecker nicht mit feuchten Händen

▶

berühren.

Halten Sie magnetische Gegenstände fern –

▶

diese können die Festplatte beschädigen.

Versuchen Sie nicht, das Gerät zu zerlegen –

▶

das kann zu Fehlfunktionen führen.

Nicht die Tuner Box vom eingeschalteten Gerät

▶

trennen–dies zerstört das Gerät und ist von der

Garantie ausgeschlossen!

TV out, ZOOM und default Lautstärke hängen

▶

von TViX’s Einstellung ab.

Überprüfung des digitalen Empfangs:

▶

• Drücken Sie den INFO Knopf der Fernbedienung.
Der Signalmeter erscheint unten links.

• Wenn der SIgnalmeter unter 60% anzeigt,
sollten Sie die Antenneposition optimieren.

Anmerkung zum Aufnehmen:

▶

• Die erste Partition muss in NTFS formatiert sein.
FAT32erzeugt eine Fehlermeldung.

• Wenn das Signal nicht stark genug ist, kann die
Aufnahme nicht einwandfrei funktionieren.

• Wenn die Festplatte nicht einwandfrei ist, kann
die Aufnahme nicht einwandfrei funktionieren.
Sie sollten daher ab und zu CHKDSK(Check
Disk) ausführen.

Bei Gewitter oder lingerer Abwesenheit sollten

▶

Sie das Gerät komplett vom Stromnetz nehmen.

Stekcne SIe keine USB Verbindung an,

▶

während TV läuft. Die kann Stottern oder
Bildverzerrungen bewirken.
USB Verbindung am besten nur im Standby oder
im File-Verzeichnis anstecken.

DVICO Inc. ist nicht verantwortlich für rechtswidrig

▶

aufgenommene oder kopierte Inhalte wie
Programme, Video- oder Tondateien, sowie deren
Bereitstellung, Verbreitung oder Wiedergabe.



Aufbau des TViX HD Tuners

30 adriger Anschluss

Locking knob

Air Antenna

Deutsch

3. Teile-Bezeichungen

• 30 adriger Anschluss: Verbindung mit TViX Box.

• Antenne: Antennenanschluss für terristisches

TV Signal.

• Locking knob : Dieser Schieber verriegelt den
Tuner im TViX.

4. Packungsinhalt

Die folgenden Dinge gehören zum Lieferumfang
des TViX HD-Empfängers.
Der Inhalt kann je nach den geltenden
Bedingungen abweichen.

TUNER Einheit dieses Handbuch



Installation und Anschluss

Deutsch

1. Anschluss des Empfängers

Vor dem Einbau schalten Sie die TViX Box ab
und stecken den Strom-, Audio-, Videostecker ab.

① Tuner Deckel der TViX Box entfernen:
Verwenden Sie hierzu eine Münze, wie auf
der Abbildung gezeigt.

Einsetzen des Tuners: Stellen Sie die TViX

②

Box auf den Kopf und schieben Sie den Tuner
(mit dem Riegel noch oben)in die TViX Box.
Achten Sie hierbei darauf, dass der Riegel

entriegelt ist.



Installation und Anschluss

Deutsch

Achten Sie heirbei darauf, dass der Schieber

③

auf der Rückseite des Tuners auf "OPENED"
(geöffnet) steht.

Nach dem Einschieben verriegeln Sie bitte

④

den TV-TUner, indem Sie den Riegel auf
"LOCKED" schieben.

Anmerkung: Für den Ausbau des Tuners

⑤

verfahren Sie einfach umgekehrt: Verschluss­ Riegel auf "UNLOCKED" schieben und mittels
Münze den Tuner herausschieben.



Installation und Anschluss

Video

S-video

Pr

Component

Y

Pb

HDMI

R

Stereo

L

Optical

Coaxial

Deutsch

2. Video/Audio Anschluss

Verbinden Sie die Eingänge am TV-Gerät über
Audio-/Videokabel mit den Ausgängen des TViX.
Siehe auch die Abschnitte Video – Anschluss und
Audio–Anschluss des Handbuches für den TViX.
Das neueste Handbuch ist auf der Website von
TViX verfügbar (www.TViX.co.kr/eng)

VIDEO Anschluss

AUDIO Anschluss

Antenna Anschluss



Bedienung des TViX HD-Empfängers

Boot Mode : File Player
DTV Time Auto Sync : off
HDTV Input : Air
Location : German
Time Zone :

Central Time(US& Canada)

Day Light Saving : Off
HDTV Default Audio : Germany
Start Channel Scan

Deutsch

TViX M-6500A

1. Einstellung von TViX HDTV

Die HDTV Einstellungen sind einstellbar, wenn
der Tuner richtig eingesetzt ist.

Boot-Modus: Wählen Sie, ob die TViX Box als

▶

DVB-T Empfänger oder Media Player starten
soll. Ohne Tuner startet TViX automatisch als
Media Player.

DTV Zeit Syncro: Stellt ggf. automatisch die

▶

Zeit anhand des EPGs ein.
Hierzu muss die entsprechende Zeitzone
eingestellt werden.

HDTV Eingang: Dieses Modell unterstützt nur

▶

freie DVB-T Sender.

Standort: Wählen Sie Ihren Standort.

▶

Zeitzone: Für den Gebrauch des EPG müssen

▶

Sie Ihre Zeitzone mittels der Hoch/Runter­ Knöpfe einstellen.

Day Light Saving.

▶

HDTV Default Audio Voreinstellung: bitte

▶

auswählen.

Start Kanalsuche: mit OK bestätigen um die

▶

verfügbaren Kanäle anzuzeigen.



Bedienung des TViX HD-Empfängers

gefundene Sender

Deutsch

TViX M-6500A

2. Kanalsuche

Drücken Sie die DTV Taste auf der

①

Fernbedienung, so dass die Tuner LED

leuchtet.

Der HDTV Tuner wird die verfügbaren Kanäle

②

automatisch suchen und abspeichern. Für die
manuelle Abspeicherung der Kanäle wählen
Sie die "Start Kanalsuche" Option im Setup

Menü.

Der Scan dauert ca. 2~3 Minuten.

③

Um die Kanalsuche zu unterbrechen, drücken

④

Sie die STOP(■) Taste der Fernbedienung.
Die folgende Auswahö erscheint.

Nach der Kanalsuche sollten Sie die Zeitzone

⑤

einstellen.

Nur so ist einwandfreier Gebrauch des EPGs
möglich.

Wenn Sie die VIDEO Taste drücken, um in den

⑥

Mediaplayer-Modus während der Kanalsuche
zu wechseln, erscheint die folgende Meldung:
Wählen Sie JA, so wird in den Player Modus

gewechselt.



Bedienung des TViX HD-Empfängers

 




Deutsch

TViX M-6500A

Wenn Sie die POWER Taste auf der

⑦

Fernbedienung betätigen erscheint ebenfalls
die Auswahl:.

Überprüfung des digitalen Empfanges

※

Drücken Sie auf der Fernbedienung die Taste

①

INFO.

Links unten wird die Signalstärke angezeigt.

②

Liegt der Signalwert unterhalb von 60%, so

③

richten Sie die Antenne für einen besseren
Empfang anders aus. Ändern
Sie die Stellung der Antenne so lange, bis Sie
die beste Position mit dem stärksten Signal
ermittelt haben.

3. Kanalwechsel

Drücken Sie hierzu die CH +/- oder ▲ ▼ Tasten
der Fernbedienung.
Sie können auch die Kanalnummer direkt

eintrippen.

Der Kanal wird nach 2 Sekunden gewechselt.



Verwendung der Fernbedienung

Stumm

Audio-Spur (im DTV Modus)

Direktauswahl eines Kanals

Zoom-Taste

Mit OK können Sie
eingefrorene Bilder oder
Synchronisierungs-probleme
lösen

Kanalwechsel

Aufnahmestop, DTV beenden

Aufnahmeliste anzeigen

Vorigen Kanal anzeigen
Schlaf-Funktion

HDTV-Aufnahme

EPG (TV-Zeitschrift) Anzeigen

POWER-Taste

Player auf DTV umschalten

DTV auf Player umschalten

Blättern (Scroll)

@ : / _ -

Lautstärke

Zeigt Kannal-Info

und Signalstärke

Zeigt Kanalliste

Bildeinstellung

Kontrast/Helligkeit/Farbe

Kanal löschen / Aufnahme

unterbrechen

Manuelle Aufnahme

Deutsch

TViX M-6500A

** Bitte entnehmen Sie genauere Informationen
der Anleitung auf der mitgelieferten TviX CD
oder dem aktuellen PDF auf der TViX Webseite
(www.tvix.co.kr).

0

Bedienung des TViX HD-Empfängers

Air

USA

[GMT-06:00]Central America

Off

English

30 Minutes

HQ

TV Input

Country/Location

Time Zone

Daylight Saving Time

Audio Language

TimeShift Duration

Analog REC Quality

Start Channel Scan

Deutsch

TViX R-3300

1. Einstellung von TViX HDTV

Die HDTV Einstellungen sind einstellbar, wenn

der Tuner richtig eingesetzt ist.

• TV Input : TV Input : Auswahl der Empfangsart.

T-441:DVBT DUAL, T-431:DVB-T

T-371:DVBT + Analog, T-331:DVB-T

• Country / Location : Wählen Sie Ihren

Standort.

• Time Zone : Um die elektronische

Programmzeitschrift (EPG) exakt zu verwenden,

muss die Zeitzone mit den Pfeiltasten

eingestellt werden.

• Sommerzeit : Aktivieren Sie diese

Einstellung im Sommerhalbjahr.

• Audio Language : Auswahl der Standard Audio

Sprache. Um das Audio Format zu ändern

drücken Sie die AUDIO Taste aufder

Fernbedienung

• TimeShift Duration : Einstellen des

Zeitintervalls.

• Analog REC Quality : Auswahl der analogen

Aufnahmequalität.(A/V-in)

- HQ : 69.2MB/min 720*480, 9364Kbps,

- SP : 42.2MB/min 720*480, 5801Kbps

- EP : 28.3MB/min 352*480, 3985Kbps

• Start Channel Scan : Drücken Sie ‘Start

Channel Scanning’, um den automatischen

Sendersuchlauf zu starten.

Wählen Sie das HDTV mit den

Navigationstasten.

Drücken Sie TV/HDTV auf der
Fernbedienung.



Bedienung des TViX HD-Empfängers

Deutsch

TViX R-3300

2. Kanalsuche

Der HDTV Tuner wird die verfügbaren Kanäle

①

automatisch suchen und abspeichern.

Für die manuelle Abspeicherung der Kanäle

②

wählen Sie die "Start Kanalsuche" Option im

Setup Menü.

Der Scan dauert ca. 5~6 Minuten.

③

Um die Kanalsuche zu unterbrechen, drücken

④

Sie die STOP(■) Taste der Fernbedienung.
Die folgende Auswahö erscheint.

Nach der Kanalsuche sollten Sie die Zeitzone

⑤

einstellen. Nur so ist einwandfreier Gebrauch
des EPGs möglich.

Überprüfung des digitalen Empfanges

※

Drücken Sie auf der Fernbedienung die Taste INFO.

①

Links unten wird die Signalstärke angezeigt.

②

Liegt der Signalwert unterhalb von 60%, so richten

③

Sie die Antenne für einen besseren Empfang
anders aus. Ändern Sie die Stellung der Antenne
so lange, bis Sie die beste Position mit dem
stärksten Signal ermittelt haben.

3. Kanalwechsel

Drücken Sie hierzu die CH +/- Tasten der
Fernbedienung. Sie können auch die
Kanalnummer direkt eintrippen.
Der Kanal wird nach 2 Sekunden gewechselt.

Mit GOTO sehen Sie die Kanalliste.
Um die Kanalliste zu verlassen, drücken

Sie erneut GOTO.



Verwendung der Fernbedienung

Stummschaltung

Foto Verzeichnis anzeigen
Musik Verzeichnis anzeigen

Zoom Video /
Bilder wiedergeben

Dateien sortieren oder
Schnellvorlauf

File Sort or FF playback

TV Kanal wechseln /
Untertitel synchronisieren

Auswahl/Abspielen/Pause/
Time-shifting an/aus

Ein- /Ausschalten

Umschalten zwischen
TV und DTV

Zifferntasten/Schriftzeichen

Film Verzeichnis anzeigen

Seitenverhältnis

Springt zum USB Host oder

Netzlaufwerk
Jump to USB Host or network drive
Cursor Navigation / zurückspulen /

vorspulen

Lautstärke (Lauter / Leiser)

Wiedergabe stoppen /

Zurück zum vorherigen Bild / Ordner

Anzeige Hauptmenu / DVD Titelmenu

Wiederholte Wiedergabe

Suche über Zeitstempel/Senderliste

Anzeige von Datei Informationen

Setup öffnen, Übernehmen/Bestätigen der
Einstellungen

Wechsel des TV Ausgang Modus

Audioauswahl

Untertitelspur auswählen

Anzeige des DTV EPG (Elektronische Programm
zeitschrift)

Lesezeichen / Manuelle Aufnahme im TV Modus

Zufällige Wiedergabe

Umschalten des AV-Eingangs
(Composite/ S-VHS)

Datei kopieren/ Ordnerpasswort/ Schlaf Timer

Aufnahmeliste oder Datei Hinzufügen/Löschen

Untertitel Ein / Aus, Einstellungen ändern

INFO

SUBTITLE

MENU
GOTO

SETUP

AUDIO

REPEAT

SHUFFLE

TV OUT

TITLE

A/V IN

FUNCTION

GUIDE

ADD DELETE

BOOKMARK

SCHEDULE

TViX R-3300

Deutsch

** Bitte entnehmen Sie genauere Informationen
der Anleitung auf der mitgelieferten TviX CD
oder dem aktuellen PDF auf der TViX Webseite
(www.tvix.co.kr).



TVIX HD TUNER Español MANUAL

- Todas las especicaciones y la información
pueden cambiar sin previo aviso.



Introducción al SINTONIZADOR TVIX HD

Español

1. Características

• El SINTONIZADOR TVIX HD puede reproducir
HDTV sin un receptor de TV digital con una
pantalla excelente y muy clara en pantallas

HDTV.

• Usted puede visualizar un canal cuando está
grabando otro, pero el sintonizador no permite
grabar dos canales a la vez.(T-441)

• El sintonizador TViX dispone de varias
funciones de grabación como la grabación
directa o programada y la grabación manual
repetida, para que no pierda ningún programa
de la TV digital.
Se trata de un tipo totalmente distinto de PVR
porque puede actualizar y ampliar fácilmente la
capacidad del disco duro como si realizara una
actualización en un ordenador.
Además, puede realizar la copia de seguridad
del archivo grabado en el ordenador y desde
éste.

• El sintonizador TViX aplica todas las funciones
de DVB-T como EPG, grabación programada y
conectividad con ordenador para que el usuario
disfrute de la emisión digital y de la calidad
suprema de audio y vídeo.

• Cuando utilice el modo HDTV, puede congurar
el tiempo de espera.
Si se alcanza el tiempo de espera durante la
grabación, TViX se apagará tras terminarla.

2. Especicaciones

Resolución

Potencia

Entrada

Tamaño

Peso

Resoluciones hasta 1920 * 1080i

4.3 (W)

TV digital a través del aire

114 x 42 x 20 (mm)

80 g



Precauciones y notas de uso

Español

No deje caer el dispositivo, de lo contrario

▶

podría dañar importantes en el disco duro.

No toque el enchufe con las manos húmedas ni

▶

utilice cables de alimentación ni enchufes
defectuosos, ya que puede causar incendios o
descarga eléctrica.

Aleje todo el material magnético del TViX. El

▶

material magnético como los altavoces o los
imanes pueden borrar o dañar los datos
almacenados en el disco duro.

No intente desarmar ni remodelar el aparato

▶

usted mismo, ya que puede causar incendios o
fallos de funcionamiento.

El inicio del modo TViX HDTV puede tardar

▶

unos 12~13 segundos.

Recomendamos utilizar un conector de antena

▶

de tipo roscado.

La salida de TV, el ZOOM y el volumen

▶

predeterminado dependen de la conguración de

TViX.

Comprobación de la recepción de señal digital

▶

• Pulse el botón INFO con el mando a distancia.
El medidor de potencia de señal aparecerá
abajo a la izquierda.

• Si el medidor de potencia de señal indica menos
de 60%, ajuste la antena para aumentar la
potencia de señal.
Siga ajustando la antena hasta que encuentre
la mejor posición con la señal más potente.

Aviso de grabación

▶

• La primera partición del disco duro interno debe
utilizar el formato NTFS.
El formato FAT32 puede provocar un mensaje de

error.

• Cuando la señal es débil o inestable, la
grabación no puede funcionar correctamente.

• Cuando el disco duro es inestable, la grabación
no puede funcionar correctamente.

• El disco duro requiere la comprobación del disco.
Debe ejecutar Check Disk a veces.

Desenchufe este aparato durante tormentas de

▶

relámpagos o cuando no se utilice durante
mucho tiempo.

No conecte el host USB o la red cuando esté

▶

activo el modo HDTV. Pueden causar
perturbaciones o movimientos bruscos.
Recomendamos conectar el host USB o la red
sólo en el modo de archivo.

DVICO Inc. No tiene responsabilidad sobre

▶

programas grabados o archivos creados o
distribuidos con propósitos ilegales, comerciales o
actividades transaccionales. La parte o partes que
graben o distribuyan estos contenidos será bajo
su responsabilidad (civil o criminal) directa o
indirecta.



Acerca del SINTONIZADOR TVIX HD

30pin connector

Air Antenna

Locking knob

Español

3. Nombre de cada pieza

• Conector de 30 patillas: conecta con la unidad

principal TViX.

• Antena del aire: conecta con la señal de antena
de TV terrestre.

• La pestaña de cierre.

4. Contenido del paquete

El paqu ete del SIN TO NIZ ADOR TViX HD
contiene los siguientes elementos.
Algunos paquetes pueden cambiar en función de
otras condiciones.

TUNER BOX unit Manual



Instalación y conexión

Español

1. Conexión del Sintonizador

Antes de conectar el TViX al sintonizador, debe

apagar el TViX.

Si conecta el sintonizador cuando TViX esta
encendido ("ON"), dañará el TViX o el
sintonizador
e invalidará su garantía.

Quitar la tapa de la parte de atrás del TViX.

①

(Puedes quitar la tapa fácilmente usando una
moneda. Después de presionar en la dirección
que indica la echa, tire con cuidado de ella
hacia fuera)

Insertar el sintonizador con el Logo de TViX

②

mirando hacia abajo.(La cara que tiene la
pegatina hacia arriba) La pestaña de cierre
tiene que estar en la posición de “ABIERTO”



Instalación y conexión

Insertar el sintonizador.

③

La pestaña de cierre tiene que estar en la
posición de “ABIERTO”.

Español

Una vez insertado el sintonizador cambiar la

④

pestaña a la posición “CERRADO”

Para quitar el sintonizador proceda con los

⑤

pasos inversos.

Cambie la pestaña a la posición “ABIERTO” y
presione el sintonizador hacia abajo, luego
deslícelo hacia fuera hasta retirarlo.



Instalación y conexión

Video

S-video

Pr

Component

Y

Pb

HDMI

R

Stereo

L

Optical

Coaxial

Español

2. Conexión de vídeo / audio

Conecte los cables de audio y vídeo desde las
clavijas de salida de TviX a las clavijas de entrada
del TV.
Consulte Conexión de vídeo y Conexión de audio
en el manual TViX.
Puede descargar el último manual en la página
principal de TViX (www.TViX.co.kr/eng)

VIDEO Conexión

AUDIO Conexión

Antena Conexión

0

Uso del SINTONIZADOR TVIX HD

Boot Mode : File Player
DTV Time Auto Sync : off
HDTV Input : Air
Location : Australia
Time Zone :

Central Time(US& Canada)

Day Light Saving : Off
HDTV Default Audio : English
Start Channel Scan

Español

TViX M-6500A

1. Ajuste de la CONFIGRUACIÓN DE TViX

HDTV

Podrá ver la conguración de HDTV en la pantalla
cuando conecte el sintonizador.

Modo de inicio: seleccione HDTV para

▶

empezar en el modo HDTV o File Player
(Reproductor de archivos) para empezar en
el modo File (Archivo) (menú principal).
Si el sintonizador HD no está conectado, TViX
empezará en el modo de archivo
automáticamente.

Sincronización automática de la hora DTV: se

▶

utiliza para ajustar la hora EPG y la hora VFD.

La hora VFA cambia al tiempo EPG real.

Entrada de HDTV: seleccione su entrada.

▶

Este modelo sólo es compatible con DVB-T
digital gratis.

Ubicación: seleccione su ubicación.

▶

Huso horario: si desea utilizar la guía EPG

▶

exacta, debe congurar su uso horario con el
botón Arriba o Abajo.

Day Light Saving.

▶

Audio predeterminado HDTV: selecciona el

▶

audio predeterminado.

Iniciar exploración de canales: pulse este

▶

menú si desea explorar el canal.



Uso del SINTONIZADOR TVIX HD

Español

TViX M-6500A

2. Exploración de canal

Antes de poder utilizar los botones de canal

①

especiales, debe explorar y memorizar los
canales disponibles.
Pulse el botón DTV en el mando a distancia y
se iluminará el indicador del sintonizador.

El sintonizador HDTV explorará y almacenará

②

automáticamente todos los canales digitales
(DTV) disponibles en su zona local.
Si desea explorar el canal manualmente,
puede utilizar la opción Start Channel Scan
(Iniciar exploración de canal) en el menú

SETUP-HDTV.

Tarda unos 2~3 minutos.

③

Para detener la exploración, pulse el botón

④

STOP(■) en el mando a distancia.

Tras la exploración, debe congurar la zona

⑤

horaria.

Si desea utilizar la guía EPG exacta, debe
congurar la zona horaria exactamente.

Si pulsa el botón VIDEO en el mando a

⑥

distancia para cambiar al modo de archivo
mientras explora canales, aparecerá el
siguiente mensaje.
Pulse YES (Sí) y TViX cambiará al modo de

archivo.



Uso del SINTONIZADOR TVIX HD

Do you want to stop scanning
and power off?

YES NO

Español

TViX M-6500A

Si pulsa el botón de encendido mientras

⑦

explora, aparecerá el siguiente mensaje.
Pulse YES (Sí), y TViX se apagará.

Comprobación de la recepción de señal digital

※

Pulse el botón INFO en el mando a distancia.

①

Aparecerá el medidor de fuerza de señal en

②

la parte inferior izquierda.

Si el medidor de fuerza de señal muestra

③

indica menos de 60%, ajuste su antena para
aumentar la fuerza de la señal.
Siga ajustando la antena hasta que encuentre
la mejor posición con la señal más fuerte.

3. Cambio de canal

Pulse el botón CH +/- o ▲ ▼para cambiar los
canales del TV.
También puede escribir el número de canal con
el teclado numérico en el mando a distancia y el
canal cambiará transcurridos unos segundos.



Uso del mando a distancia

Silencio

Selección de audio

Sintonización de
canales específicos
Botón Zoom

Puede resolver problemas de
congelación o asincronismo
pulsando el botón OK

Pulsar paea cambiar
de canal

Detener la grabación,
Salir de DTV

Mostrar liksta

Ir al canal anterior
Función Sleep

Grabación HDTV

Mostrar guía EPG

Botón de encendido

Cambio de

Reproductor a DTV

Cambio de

VIDEO a Reproductor

Botón de avancet

@ : / _ -

Volumen

Mostrar la información de

canal o fuerza de señall

Mostrar canal escaneado

Ajuste de imagen.

Contraste → Brillo → Saturación

Borrar canal/

Cancelar grabación

Grabación manual

Español

TViX M-6500A

** Para instrucciones detalladas, por favor
consultar el CD TVIX incluido o el ultimo PDF
en la web www.tvix.co.kr o www.tvix.es



Uso del SINTONIZADOR TVIX HD

Air

USA

[GMT-06:00]Central America

Off

English

30 Minutes

HQ

TV Input

Country/Location

Time Zone

Daylight Saving Time

Audio Language

TimeShift Duration

Analog REC Quality

Start Channel Scan

Español

TViX R-3300

1. Ajuste de la CONFIGRUACIÓN DE TViX

Podrá ver la conguración de HDTV en la pantalla

cuando conecte el sintonizador.

• TV Input /salida de TV : Seleccione la salida.

T-441:DVBT DUAL, T-431:DVB-T

T-371:DVBT + Analog, T-331:DVB-T

• Country/ Location: País/Localidad :

Seleccione su país y localidad.

• Time Zone/ Zona Horaria : Para usar la guía

EPG con los tiempos de grabación correctas,

tiene que congurar su zona horaria usando las

echas.

• Cambio de hora:Congure esta opción si

procede

• Audio Language/ Idioma de sonido :

Seleccione audio. Para cambiar el formato de

audio, presione el botón de AUDIO en el mando

a distancia.

• Time shifting duration :

Congure el máximo intervalo de time-shifting.

• Analog REC Quality :

Congure la calidad de la grabación analógica.

- HQ : 69.2MB/min 720*480, 9364Kbps,

- SP : 42.2MB/min 720*480, 5801Kbps

- EP : 28.3MB/min 352*480, 3985Kbps

• Start ChannelScan :

Presione ‘Start Channel Scanning’ si quiere

comenzar el escaneo de canales.

Utilizando los botones de Arriba / Abajo ,
seleccione el icono de HDTV.

Presione directamente el botón de
“TV/HDTV” en su control remoto.



Uso del SINTONIZADOR TVIX HD

Español

TViX R-3300

2. Exploración de canal

Antes de poder utilizar los botones de canal

①

especiales, debe explorar y memorizar los
canales disponibles.

Si desea explorar el canal manualmente,

②

puede utilizar la opción Start Channel Scan
(Iniciar exploración de canal) en el menú

Tarda unos 2~3 minutos.

③

Para detener la exploración, pulse el botón

④

STOP(■) en el mando a distancia.

Tras la exploración, debe congurar la zona

⑤

horaria. Si desea utilizar la guía EPG exacta,
debe congurar la zona horaria exactamente.

Comprobación de la recepción de señal digital

※

Pulse el botón INFO en el mando a distancia.

①

Aparecerá el medidor de fuerza de señal en la

②

parteinferior izquierda.

Si el medidor de fuerza de señal muestra

③

indica menos de 60%, ajuste su antena para
aumentar la fuerza de la señal.
Siga ajustando la antena hasta que encuentre la
mejor posición con la señal más fuerte.

3. Cambio de canal

Pulse el botón CH +/- para cambiar los canales
del TV.
También puede escribir el número de canal con
el teclado numérico en el mando a distancia y el
canal cambiará transcurridos unos segundos.

muestra la lista de canales explorados.
Para salir de este modo, pulse el botón
GOTO de nuevo.



Uso del mando a distancia

Sin sonido

Carpeta de fotografía
Carpeta de musica

Video zoom-Repeticion
Capitulo siguiente-pagina

siguiente-pagina anterior en
la lista

Ordenar archives/ adelante

Cambiar de canal /
ajustar subtítulos

Selection/play/pause/
time-shifting on/off

Apagado-encendido

Cambio entre modo TV o DTV

Insercion de numero o texto

Carpeta de películas

Aspect ratio

Capitulo anterior-pagina anterior-

pagina siguiente en la lista

Pasar a USB host o red/ rebobinar

Cursor para navegar rebobinar /

adelante

Volumen (mas / menos)

Stop volver /

volver pantalla anterior / carpeta

Pantalla del menu principal / pantalla del
título de DVD

Repetir archives playback

Tiempo basado en la busqueda/Lista de
canals de TV

Pantalla de información de carpetas

Menú de configuración, confirmar configuración

Modo de salida de video

Seleccionar multi audio

Seleccionar archive de subtitulos

Pantalla de guia DTV EPG

Bookmark marcador/ manual grabación en modo TV

Cambiar entre aleatorio – reproducción secuencial

Cambiar entre AV-in(Composite / S-VHS)

Copia de archivos/ Contraseña archives/Tiempo
de apagado

Poner /quitarla lista de grabación/ borrar archivo

Grabacion instantanea en TV o AV-in

Subtítulos ON / OFF, cambio de configuración

INFO

SUBTITLE

MENU

GOTO

SETUP

AUDIO

REPEAT

SHUFFLE

TV OUT

TITLE

A/V IN

FUNCTION

GUIDE

ADD DELETE

BOOKMARK

SCHEDULE

REC

TViX R-3300

Español

** Para instrucciones detalladas, por favor

consultar el CD TVIX incluido o el ultimo PDF

en la web www.tvix.co.kr o www.tvix.es



TVIX HD TUNER Svenska MANUAL

- Specikationer och information om
produkten kan komma att ändras.



TVIX HD - MOTTAGARE, Introduktion

Svenska

1. Produktegenskaper

• TViX HD Tuner kan spela upp HDTV utan en

digitalbox med ett utmärkt och ger en superklar
bild på HDTV skärmar.

• Det är möjligt att spela in från en kanal och
samtidigt titta på en annan. Det går inte spela in
från två kanaler samtidigt.(T-441)

• TViX Tuner har ett antal inspelningsfunktioner,
direktinspelning, schemalagd inspelning och
upprepad inspelning. Med dessa nesser får du
svårt att missa dina favoritprogram på TV.
Programmen sparas på hårddisken, hårddisken
kan du om du vill uppgradera och byta.
Du kan enkelt skapa en backup på dina ler
genom att kopiera över dom till din dator.

• TViX Tuner har stöd för alla DVB-T nesser
som EPG/Scheduled Record/PC-connectivity
med mera vilket innebär att användaren kan
njuta av allt vad Digital TV har att erbjuda och
dessutom till en utomordentlig ljud- och
videokvalitet.

• Om du har ställt in en sleep timer i HDTV läge
och tiden är nådd innan inspelningen är klar
kommer TViXen att fortsätta spela in tills det att
inspelningen är klar och därefter stängas av.

• Du måste uppgradera till den senaste
mjukvaran för TViX om du vill använda Tunern.
Äldre mjukvaruversioner har inte stöd för detta.

2. Specikationer

Upplösning

Strömförsörjning

Ingångsdata

Storlek

Vikt

Upplösning upp till 1920 * 1080i

4.3 (W)

over-the-air Digital TV (DVB-T)

114 x 42 x 20 (mm)

80g



Försiktighet vid Användning

Svenska

Tappa inte enheten i golvet. Hårddisken är

▶

mycket känslig och kan komma att skadas.

Rör ej enheten med blöta händer när den är

▶

inkopplad till elnätet och använd aldrig trasiga

kablar.

Håll all typ av magnetiskt material borta från

▶

produkten.
Magnetiskt material som t.ex. högtalare kan
skada hårddiskens data. Försök aldrig att
skruva isär enheten.

Koppla inte ur Tunern när TViXen är igång.

▶

Det kan skada både Tunern och TViXen och detta
bryter även garantin.

TV-ut, zoom och standardvolym styrs av TViXens

▶

inställningar.

Kontrollera Digital signalstyrka

▶

• Tryck in INFO knappen på fjärrkontrollen.
Signalens signalstyrka kommer att synas nere
till vänster på skärmen.

• Om signalens mätare indikerar mindre än 60%,
ställ in antennen för att öka signalens styrka.

Du kan lösa följande problem genom att trycka

▶

på OK knappen.

• Ljudet och bilden inte är korrekt synkroniserat

• Du hör störande brus i ljudet

• Bilden hakar upp sig

Inspelning

▶

• Den första partitionen av den interna hårddisken
måste köras i lsystemet NTFS.
OM partitionen körs i lsystemet FAT32 kommer
ett felmeddelande visas.

• När signalen är svag och ostabil kommer inte
inspelningsfunktionen att fungera korrekt.

• När hårddisken är full eller ostabil kommer inte
inspelningsfunktionen att fungera korrekt. Så du
bör köra ”Check Disk” med jämna mellanrum.

Koppla ur enheten om det är blixtar ute eller om

▶

enheten inte används under en lång period.

Gå inte in i USB Host läget när ”HDTV mode” är

▶

aktiverat. Vi rekommenderar att du går in i USB
Host läget endast när du är i ”le mode”.

0

Om TVIX HD - MOTTAGARE

30 pin anslutning

Antenningång

Locking knob

3. Delarnas namn

• 30 pin anslutning : Ansluts till TViX.

Svenska

• Antenningång : Ansluts till TV antennen.

• Säkring : Används för att låsa eller låsa upp
Tunern från huvudenheten.

4. Paketets innehåll

TViX HD-MOTTAGARENS förpackning innehåller
följande delar.
Vissa förpackningar kan variera, beroende på
andra förhållanden..

TUNER Box enhet Användarmanual



Installation och Anslutning

Svenska

1. TUNER anslutning

Se till att TViX spelaren är avstängd innan du

ansluter tunern.

Om spelaren är igång när tunern ansluts kan
antingen TViXen eller tunern skadas och din

garanti bryts.

Avlägsna Tuner skyddet från TViXen.

①

(Du kan avlägsna skyddet genom att använda
ett mynt. Tryck ned myntet i skyddet och dra
lätt i samma riktning som pilen, när detta är
gjort kan du enkelt avlägsna Tuner skyddet.)

För in Tunern när TViXen ligger uppochner.

②

(Observera att klistermärket på tunern).
Säkringen på tunern ska vara ställd på ”
upplåst”.



Installation och Anslutning

När du har fört in tunern ska säkringen vara ”

③

upplåst”.

När tunern är inkopplad, ändra säkringen till ”

④

låst”.

Svenska



Installation och Anslutning

Video

S-video

Pr

Component

Y

Pb

HDMI

R

Stereo

L

Optical

Coaxial

Svenska

2. Video/Audio anslutning

Anslut audio- och videokablarna från TViXens
utgångar till din TV.
För mer information se Video anslutning och
Audio anslutning i TViX manualen.
Du kan hämta hem senaste manualen från TViX
hemsida.(www.tvix.co.kr/eng)

VIDEO Anslutning

AUDIO Anslutning

Antenningång Anslutning



Att använda TVIX HD - MOTTAGARE

Boot Mode : File Player
DTV Time Auto Sync : off
HDTV Input : Air
Location : Sweden
Time Zone :

Central Time(US& Canada)

Day Light Saving : Off
HDTV Default Audio : Swedish
Start Channel Scan

Svenska

TViX M-6500A

1. TViX HDTV SETUP-Inställning

HDTVns inställning kan ses på skärmen när

mottagaren är ansluten.

start-läge :Välj HDTV om du vill att TViXen ska

▶

starta i HDTV läge eller File Player om du vill
starta i File läget.
Om HD tunern inte är ansluten kommer
TViXen att starta i File läget automatiskt.

DTV Time Auto Sync : Används för att ställa in

▶

EPG tid och VFD tid.
VFA tiden ändras till riktig EPG tid.

HDTV-insignal: Denna modell har endast stöd

▶

för free-to-air DVB-t digital.

Placering: Välj land.

▶

Tidszon: Om du vill använda dig av exakt EPG

▶

tid måste du ställa in din ”time zone” genom
att bläddra upp eller ner.

Day Light Saving.

▶

HDTV förinställt ljud: Välj ljudutgång.

▶

Starta kanalsökning: Aktivera för att börja söka

▶

efter kanaler.



Att använda TVIX HD - MOTTAGARE

Svenska

TViX M-6500A

2. Kanalsökning

Före det att du kan använda kanalknapparna

①

måste du ha gjort en kanalsökning och
kanalerna ska vara sparade.
Tryck på DTV knappen på fjärrkontrollen och
Tuner indikatorn tänds.

HDTV Tuner kommer att söka efter digitala TV-

②

kanaler som nns tillgängliga i ditt område och
spara dessa automatiskt.
Om du vill söka efter kanalerna manuellt kan
du göra detta genom att gå in i Setup HDTV
menyn och klicka på Start Channel Scan.

Processen tar 2-3 minuter.

③

För att avbryta sökningen – tryck STOP (■)

④

knappen på fjärrkontrollen.

Efter sökningen måste du ställa in din time

⑤

zone, om du vill använda dig av exakt EPG
guide måste du ställa in din time zone exakt.

Om du trycker på VIDEO knappen på

⑥

fjärrkontrollen medan enheten söker efter
kanaler kommer följande meddelande upp.
Tryck på YES och TViXen går in i File läget.



Att använda TVIX HD - MOTTAGARE

Do you want to stop scanning
and power off?

YES NO

Svenska

TViX M-6500A

Om du trycker på Power knappen på

⑦

fjärrkontrollen medan enheten söker efter

kanaler kommer följande meddelande upp.

Tryck på YES och TViXen och enheten stängs

av.

Kontrollera Digitala signalens mottagning

※

Tryck på INFO knappen på fjärrkontrollen.

①

En mätare som visar signalens styrka dyker

②

upp nere till

vänster på skärmen.

Om signalens mätare indikerar mindre än

③

60%, ställ in antennen för att öka signalens

styrka.

3. Att byta kanal

Tryck på CH +/- eller ▲ ▼ knapparna för att byta

kanal.

Du kan även gå till kanalerna genom att trycka på
siffrorna 0-9 på fjärrkontrollen.



Användande av fjärrkontroll

Stumt

Välj ljud

Stäm in på en viss kanal

Zoomknapp.

Du kan lösa frysning
eller asynkr onisitetsproblem
genom att trycka O.K-knappen

Tryck för att växla kanal

Stoppa inspelning,
Avsluta DTV
Visa lista på inprogrammerat

Gå till föregående kanal
Vilofunktion

HDTV-inspelning

Visa EPG-guide

Strömbrytare

Växla Spelare till DTV

Växla DTV till Spelare

Rullningsknapp

Visa information om

kanal- eller signalstyrka
Visa information om

kanal- eller signalstyrka

Visa skannad kanal

Radera kanal/ångra
inspelning

@ : / _ -

Manuell inspelning

Svenska

TViX M-6500A

** För detaljerade instruktioner hänvisas till manual
på den bifogade CD skivan alternativt läs senaste
pdf dokumentet på vår hemsida (www.tvix.co.kr).



Att använda TVIX HD - MOTTAGARE

Air

USA

[GMT-06:00]Central America

Off

English

30 Minutes

HQ

TV Input

Country/Location

Time Zone

Daylight Saving Time

Audio Language

TimeShift Duration

Analog REC Quality

Start Channel Scan

Svenska

TViX R-3300

1. TViX HDTV SETUP-Inställning

HDTVns inställning kan ses på skärmen när
mottagaren är ansluten.

• TV ingång : Välj ingång för TV signaler.

T-441:DVBT DUAL, T-431:DVB-T

T-371:DVBT + Analog, T-331:DVB-T

• Country / Location : Välj din region.

• Time Zone : För att använda EPG

(elektronisk programguide) måste du ha

korrekta tidsinställningar.

• Sommartid : Var vänlig använd detta

alternativ om det är sommartid.

• Audio Language : Ställ in standardspråk.För att

ändra ljudformat eller språk, tryck på AUDIO

knappen på fjärrkontrollen.

• TimeShift Duration : Ställ in timeshift intervall.

• Analog REC Quality : Ställ in kvalitet på

inspelning av analogt material.(av extern källa)

- HQ : 69.2MB/min 720*480, 9364Kbps,

- SP : 42.2MB/min 720*480, 5801Kbps

- EP : 28.3MB/min 352*480, 3985Kbps

• Start Channel Scan : Använd denna funktion för

att automatiskt hitta alla kanaler i ditt område.

Välj ljudikonen (HDTV) på skärm MENU
och tryck sedan på OK knappen.

Du kan trycka på TV/HDTV, foto, knappen
på fjärrkontrollen utan att behöva välja
i menyn.



Att använda TVIX HD - MOTTAGARE

Svenska

TViX R-3300

2. Kanalsökning

Före det att du kan använda kanalknapparna

①

måste du ha gjort en kanalsökning och kanalerna
ska vara sparade.

Om du vill söka efter kanalerna manuellt kan

②

du göra detta genom att gå in i Setup HDTV
menyn och klicka på Start Channel Scan.

Processen tar 5-6 minuter.

③

För att avbryta sökningen – tryck STOP (■)

④

knappen på fjärrkontrollen.

Efter sökningen måste du ställa in din time

⑤

zone, om du vill använda dig av exakt EPG
guide måste du ställa in din time zone exakt.

** Kontrollera Digitala signalens mottagning

Tryck på INFO knappen på fjärrkontrollen.

①

En mätare som visar signalens styrka dyker

②

upp nere till vänster på skärmen.

Om signalens mätare indikerar mindre än

③

60%, ställ in antennen för att öka signalens

styrka.

3. Att byta kanal

Tryck på CH +/- knapparna för att byta kanal.
Du kan även gå till kanalerna genom att trycka på
siffrorna 0-9 på fjärrkontrollen.

Visar kanallistan.

Tryck på GOTO knappen för att komma ur
detta läge.

0

Användande av fjärrkontroll

Stäng av ljudet

Gå till bild mappen
Gå till musik mappen

Zooma i film ­och bilduppspelning

Nästa kapitel / fil /
sida ner I listläge

Välj sorteringsordning /
Spola framåt

Byt TV kanal / justera
undertexters
tidsförskjutning

Välj / spela upp / pausa /
timeshifting på/av

Sätt på eller

stäng av din TViX
Växla mellan
analog och digital TV

Skriv nummer eller text

Gå till Film mappen

Bildförhållande

(16:9/4:3 letter box/4:3 Pan&Scan)

Föregående kapitel / fil /

sida upp i listläge

Välj USB eller nätverksdisk /

Spola tillbaka

Pilar för navigering / spola / sortera

Öka och minska volym

Stopp / Återgå till

föregående meny / Mappar

Visa huvudmenyn / DVD startmeny

Repetera en eller flera filer

Hoppa till bestämd tid in i filen / Lista TV kanaler

Display Media File Information

Gå till Setup Menyn, Godkänn inställningar i setup

Växla bildläge och upplösning

Välj flerkanalsljud

Välj undertextfil

Visa elektronisk programguide

Gör bokmärke / manuell inspelning i TV läge

Blandad uppspelning av en spellista eller mapp

Byt mellan Komposit och S-VHS som extern källa

Kopiera filer / lösenordsskydda filer / Viloläge

Lägg till/ta bort inspelningslista / ta bort fil

Direkt inspelning från TV eller A/V IN

Undertexter på/av, ändra inställningar

INFO

SUBTITLE

MENU
GOTO

SETUP

AUDIO

REPEAT

SHUFFLE

TV OUT

TITLE

A/V IN

FUNCTION

GUIDE

ADD DELETE

BOOKMARK

SCHEDULE

REC

TViX R-3300

Svenska

** För detaljerade instruktioner hänvisas till
manual på den bifogade CD skivan alternativt
läs senaste pdf dokumentet på vår hemsida
(www.tvix.co.kr).



Digital Video Innovation


