Návod na použitie: Posilňovacia veža Duvlan Viking – DVL2002
Návod k použití: Posilovací věž Duvlan Viking - DVL2002
User manual: Home gym Duvlan Viking – DVL2002
1
CZ
GB
SK
Page 2
Vážené zákazníčky, vážení zákazníci
Teší nás, že ste sa rozhodli pre zariadenie značky Duvlan. Tento kvalitný produkt je navrhnutý a
testovaný pre fitness tréningy v domácom prostredí. Pred poskladaním zariadenia si pozorne
prečítajte návod na použitie. Používajte zariadenie iba tak, ako je to popísané v tomto návode na
použitie. Návod uschovajte pre prípad ďalšej potreby.
Prajeme Vám veľa zábavy a úspechov pri Vašom tréningu.
Váš Duvlan tím
Záruka
Na chyby materiálu a spracovanie poskytuje Duvlan záruku 2 roky.
Záruka sa nevzťahuje na opotrebované časti a škody spôsobené nesprávnou manipuláciou so
zariadením. V prípade reklamácie nás kontaktujte.
Záručná doba začína plynúť dátumom predaja. (uschovajte preto doklad o kúpe).
Zákaznícky servis
Aby sme Vám mohli čo najlepšie pomôcť s prípadnými problémami na Vašom zariadení, poznačte
si presný názov výrobku a číslo objednávky. Tieto údaje nájdete na faktúre.
Pokyny pre zaobchádzanie so zariadením po vyradení z prevádzky
Zariadenie Duvlan je recyklovateľné. Prosíme Vás, aby ste Vaše zariadenie po skončení životnosti
odovzdali do zberní odpadu (alebo miesta na to určeného).
Kontakt
Duvlan s.r.o.
Textilná 5/897
957 01 Bánovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com
Pokyny
Tento návod na použitie je len referencia pre zákazníkov. Duvlan nepreberá ručenie za chyby
vzniknuté prekladom, alebo technickou zmenou produktu.
2
SK
Page 3
Dôležité bezpečnostné upozornenie
Ak chcete znížiť riziko vážneho poranenia, prečítajte si nasledujúce bezpečnostné pokyny pred
použitím produktu. Dozviete sa dôležité informácie o bezpečnosti, správnom používaní a údržbe
zariadenia. Uschovajte tento návod na používanie v prípade neskoršej opravy, údržby alebo
objednania náhradných súčiastok.
• Toto zariadenie nemôže používať osoba, ktorej telesná hmotnosť je väčšia ako 110 kg.
• Zariadenie musí byť zostrojené jednou alebo dvomi dospelými osobami.
• Povinnosťou majiteľa je zabezpečiť, aby všetci užívatelia tohto výrobku boli riadne
informovaní o tom, ako bezpečne majú tento produkt používať.
• Zariadenie je navrhnuté pre tréning dospelých osôb. Nenechávajte deti a domáce zvieratá
bez dozoru v miestnosti so strojom.
• Zabezpečte dostatočný priestor na bezpečné používanie zariadenia.
• Postavte zariadenie na nekĺzavý povrch. V prípade, že chcete chrániť Vašu podlahu, položte
pod zariadenie ochrannú podložku.
• Používajte zariadenie vo vnútri a chráňte ho pred vlhkosťou a prachom. Neumiestňujte
zariadenie do zastrešenej verandy a v blízkosti vody.
• Zariadenie je navrhnuté pre domáce používanie. Pre komerčné využívanie zariadenia sa na
zariadenie záruka nevzťahuje a výrobca za zariadenie neručí.
• Pri zdravotných komplikáciách a obmedzeniach konzultujte Váš tréning s Vašim lekárom.
Povie Vám, ktorý tréning je pre Vás vhodný.
• Nesprávny tréning a precenenie Vašich schopností môže poškodiť Vaše zdravie.
• Pokiaľ počas tréningu pocítite nevoľnosť, bolesť na hrudi alebo sa Vám bude zle dýchať,
okamžite ukončite tréning a vyhľadajte lekára.
• S tréningom začnite až potom ako sa presvedčíte, že zariadenie je správne poskladané a
nastavené.
• Pri montáži zariadenia postupujte presne podľa návodu.
• Používajte len originálne diely Duvlan (pozri zoznam).
• Pevne utiahnite všetky pohyblivé časti , aby ste zabránili ich uvoľneniu počas tréningu.
• Nepoužívajte zariadenie na boso alebo s voľnou obuvou. Počas tréningu nenoste voľné
oblečenie. Pred začatím tréningu odložte všetky šperky. Vlasy si riadne upravte, aby Vám
počas cvičenia neprekážali.
• Poškodené diely môžu ohroziť Vašu bezpečnosť a ovplyvniť životnosť zariadenia.
Opotrebované a poškodené diely okamžite vymeňte, alebo zariadenie prestaňte používať.
• Pravidelne kontrolujte všetky matice a skrutky, či sú dotiahnuté.
• Akákoľvek montáž/demontáž zariadenia musí byť vykonaná starostlivo.
• Držte ruky a nohy preč od pohyblivých častí.
• Nesnažte sa toto zariadenie opravovať sami.
Starostlivosť a údržba:
S cieľom zabrániť poškodeniu poťahu z potu, používajte uterák, alebo po každom cvičení utrite
poťah handričkou.
Ľahko namažte všetky pohyblivé časti, čím zlepšíte funkčnosť zariadenia a predídete tým
zbytočnému opotrebovaniu.
3
SK
Page 4
Vážené zákaznice, vážení zákazníci
Těší nás, že jste se rozhodli pro zařízení značky Duvlan. Tento kvalitní produkt je navržen a
testován pro fitness tréninky v domácím prostředí. Před sestavením zařízení si pozorně přečtěte
návod k použití. Používejte zařízení pouze tak jak je to popsáno v tomto návodu k použití. Návod
uschovejte pro případ další potřeby.
Přejeme Vám hodně zábavy a úspěchů při Vašem tréninku.
Váš Duvlan tím
Záruka
Na vady materiálu a zpracování poskytuje Duvlan záruku 2 roky.
Záruka se nevztahuje na opotřebované části a škody způsobené nesprávnou manipulací se
zařízením. V případě reklamace nás kontaktujte.
Záruční doba začíná dnem prodeje. (uschovejte proto doklad o koupi).
Zákaznický servis
Aby jsme Vám mohli co nejlépe pomoci s případnými problémy na Vašem zařízení, poznamenejte
si přesný název výrobku a číslo objednávky. Tyto údaje najdete na faktuře.
Pokyny pro zacházení se zařízením po vyřazení z provozu
Zařízení Duvlan je recyklovatelné. Prosíme Vás, abyste Vaše zařízení po ukončení životnosti
odevzdali do sběren odpadu (nebo místa k tomu určeného).
Kontakt
Duvlan s.r.o.
Textilní 5 / 897
957 01 Bánovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com
Pokyny
Tento návod k použití je pouze reference pro zákazníky. Duvlan nepřebírá ručení za chyby vzniklé
překladem nebo technickou změnou produktu.
4
CZ
Page 5
Důležité bezpečnostní upozornění
Pokud chcete snížit riziko vážného poranění, přečtěte si následující bezpečnostní pokyny před
použitím produktu. Dozvíte se důležité informace o bezpečnosti, správném používání a údržbě
zařízení. Uschovejte tento návod k použití v případě pozdější opravy, údržby nebo objednání
náhradních dílů.
• Toto zařízení nemůže používat osoba, jejíž tělesná hmotnost je větší než 110 kg.
• Zařízení musí být konstruováno jednou nebo dvěma dospělými osobami.
• Povinností majitele je zajistit, aby všichni uživatelé tohoto výrobku byli náležitě
informováni o tom, jak bezpečně mají tento produkt používat.
• Zařízení je navrženo pro trénink dospělých osob. Nenechávejte děti a domácí zvířata bez
dozoru v místnosti se strojem.
• Zabezpečte dostatečný prostor pro bezpečné používání zařízení.
• Postavte zařízení na neklouzavý povrch. V případě, že chcete chránit vaši podlahu, položte
pod zařízení ochrannou podložku.
• Používejte zařízení uvnitř a chraňte ho před vlhkostí a prachem. Neumisťujte zařízení do
zastřešené verandě av blízkosti vody.
• Zařízení je navrženo pro domácí použití. Pro komerční využití zařízení se na zařízení
nevztahuje záruka a výrobce za zařízení neručí.
• Při zdravotních komplikacích a omezeních konzultujte váš trénink s vaším lékařem. Řekne
vám, který trénink je pro vás vhodný.
• Nesprávný trénink a přecenění vašich schopností může poškodit vaše zdraví.
• Pokud během tréninku pocítíte nevolnost, bolest na hrudi nebo se Vám bude špatně dýchat,
okamžitě ukončete trénink a vyhledejte lékaře.
• S tréninkem začněte až poté jako se přesvědčíte, že zařízení je správně poskládané a
nastavené.
• Při montáži zařízení postupujte přesně podle návodu.
• Používejte pouze originální díly Duvlan (viz seznam).
• Pevně utáhněte všechny pohyblivé části, abyste zabránili jejich uvolnění během tréninku.
• Nepoužívejte zařízení na boso nebo s volnou obuví. Během tréninku nenoste volné oblečení.
Před zahájením tréninku odložte všechny šperky. Vlasy si řádně upravte, aby vám během
cvičení nepřekážely.
• Poškozené díly mohou ohrozit vaši bezpečnost a ovlivnit životnost zařízení. Opotřebované a
poškozené díly okamžitě vyměňte, nebo zařízení přestaňte používat.
• Pravidelně kontrolujte všechny matice a šrouby, zda jsou dotaženy.
• Jakékoli montáž / demontáž zařízení musí být provedena pečlivě.
• Držte ruce a nohy pryč od pohyblivých částí.
• Nesnažte se toto zařízení opravovat sami.
Péče a údržba:
S cílem zabránit poškození potahu z potu, používejte ručník nebo po každém cvičení otřete potah
hadříkem.
Lehce namažte všechny pohyblivé části, čímž zlepšíte funkčnost zařízení a předejdete tím
zbytečným opotřebením.
5
CZ
Page 6
Dear Customer,
We are pleased, that you have chosen a Duvlan Fitness Equipment. This quality product has been
designed and tested to meet the needs and requirements of a committed Fitness-Training of in-home
use. Please carefully read the instructions prior to assembly and first use. Only use the appliance in
the manner described in this user's manual. Keep this user's manual in a safe place so it can be
easily retrieved for future use.
We wish you lots of success and fun while training,
Your Duvlan team
Warranty
Duvlan warrants to the original purchaser 2 years against possible defects in material.
Excluded from warranty are wearing parts and damages caused by misuse of the product. In the
case of claim please contact us.
The warranty period starts at the date the product was purchased (please carefully retain your sales
receipt).
Customer Service
To best possible support you in the case of problems with your product, we would ask you to please
quote the product Model Name and Order Number. These can be found on the invoice.
Waste Disposal
Duvlan products are recyclable. At the end of its useful life please dispose of this article correctly
and safely (local refuse sites).
Contact
Duvlan s.r.o.
Textilna 5 / 897
957 01 Banovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com
Advice
The owner’s manual is only for the customer reference. Duvlan can not guarantee for mistakes
occurring due to translation or change in technical specification of the product.
6
GB
Page 7
Precautions
To reduce the risk of serious injury, read the following safety instructions before using the product.
They contain important information for use and maintenance of the equipment as well as for your
personal safety. Keep these instructions in a safe place for maintenance purposes or for ordering
spare parts.
• The exerciser may not be used by persons with a weight of over 110 kg.
• The device must be constructed in one or two adults.
• Owner responsibility is to ensure that all users of this product are properly informed about
how to safely use this product.
• This product is designed for the physical exercise by adults. Do not leave children or pets
unattended in the room with the machine.
• Provide adequate space for safe use of equipment.
• Place the device on non-slip surface. If you want to protect your floor, place the protective
pad device.
• Keep the equipment indoors, away from moisture and dust. Do not put the equipment in a
covered patio or near water.
• The product is made for home use only. Warranty and manufacturer's liability do not extend
to any product or damage to the product caused by commercial purposes.
• Consult your physician before starting with any exercise programs to receive advice on the
optimal training.
• Incorrect/excessive training can cause health injuries.
• If you feel sickness, chest pain, fits of dizziness or breathlessness during your training,
immediately stop the training and consult your physician.
• Ensure that training only starts after correct assembly, adjustment and inspection of the
home exerciser.
• Follow the steps of the assembly instruction carefully.
• Use only original parts Duvlan (see checklist).
• Tighten all adjustable parts to prevent sudden movement while training.
• Do not use the home exerciser without shoes or with loose fitting footwear. During the
training, do not wear loose clothing. Before starting training take off all jewelry. Properly
adjust your hair, so you do not obstruct during exercise.
• Damaged components may endanger your safety or reduce the lifetime of the equipment.
For this reason, worn or damaged parts should be replaced immediately and the equipment
taken out of use until this has been done.
• Check all nuts and bolts, whether they are tight.
• Any assembly/disassemble of the product must be done carefully.
• Keep your hands and feet away from moving parts.
• Do not try to repair this product yourself.
Care and maintenance:
In order to prevent perspiration from damaging the seat cover,use a towel or wipe off the seat cover
after each use.
Lightly grease the moving parts to improve their functioning and prevent unnecessary wear and
tear.
7
GB
Page 8

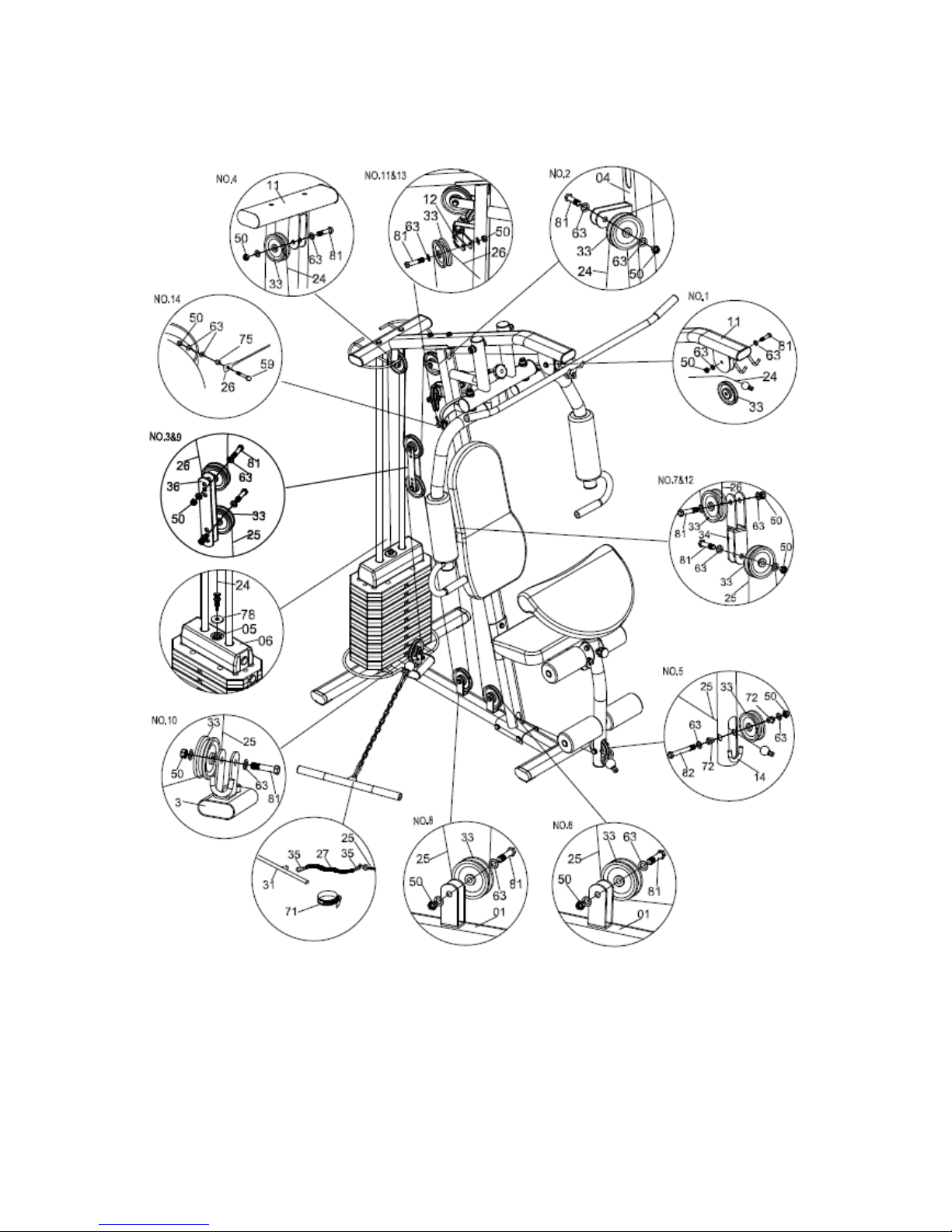

Zoznam dielov/Seznam dílů/Part list
8
Page 9

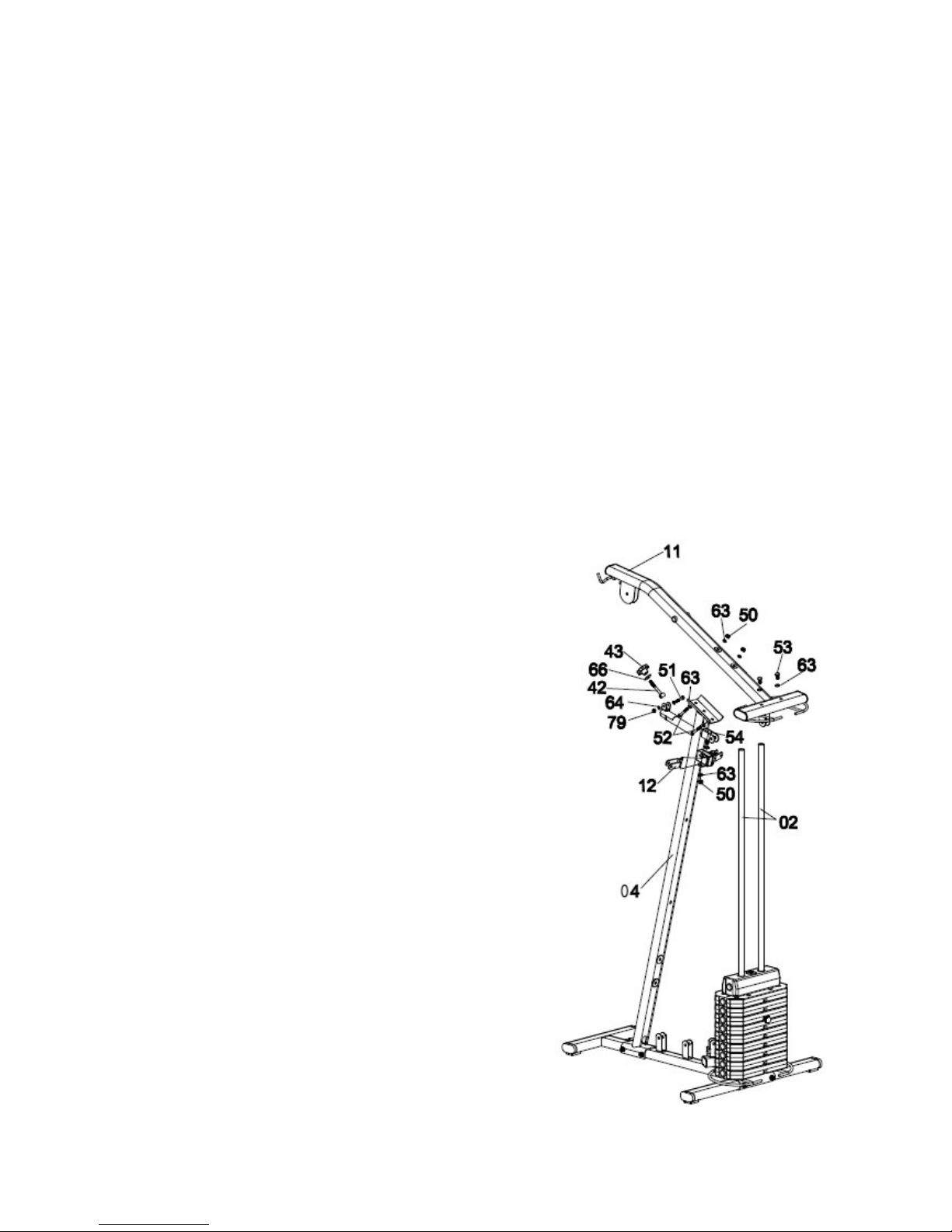

Postup pri montáži/Postup při montáži/Assembly instuctions
SK:
Vyberte všetky diely z kartónu a položte ich na zem. Skontrolujte si diely so zoznamom dielov a
uistite sa, že nijaký diel v kartóne nechýba.
CZ:
Vyberte všechny díly z kartonu a položte je na zem. Zkontrolujte si díly se seznamem dílů a ujistěte
se, že žádný díl v kartonu nechybí.
GB:
Take the all parts out of the carton and put them on the floor. Check the parts with the parts list to
make sure there’s no missing part in the carton.
9
Page 10
Krok 1 / Krok 1 / Step 1
SK:
Odstráňte 2 skrutky (53), podložky (63) z vodiacich tyčí (02). Vložte vodiace tyče (02) do zadného
základného rámu (07), zabezpečte 2 skrutkami (53) a podložkami (63).
Pripojte predný základný rám (01) k zadnému základnému rámu (07) a spojovaciu plochu (10)
použitím 2 skrutiek (49), 4 podložiek (68) a 2 matíc (50).
Vložte spodné držadlo (03) na predný základný rám (01) použitím podložky (83) a skrutky (60).
Spojte hlavný rám (04) s predným základným rámom (01) použitím 2 skrutiek (49), 4 podložiek
(63) a 2 matíc (50).
CZ:
Odstraňte 2 šrouby (53), podložky (63) z vodících tyčí (02). Vložte vodící tyče (02) do zadního
základního rámu (07), zajistěte 2 šrouby (53) a podložkami (63).
Připojte přední základní rám (01) k zadnímu základnímu rámu (07) a spojovací plochu (10) pomocí
2 šroubů (49), 4 podložek (68) a 2 matic (50).
Vložte spodní držadlo (03) na přední základní rám (01) použitím podložky (83) a šrouby (60).
Spojte hlavní rám (04) s předním základním rámem (01) pomocí 2 šroubů (49), 4 podložek (63) a 2
matic (50).
GB:
Remove the 2 hex bolts (53) and 2 washers (63) from the weight guide tube (02). Insert the weight
guide tube (02) into the back base frame
(07) secured 2 hex bolts (53) and washers
(63).
Attach the front base frame (01) to back
base frame (07) and connect patch (10)
using the 2 screws (49), 4 arc washers (68)
and 2 nylock nuts (50).
Insert the low pull seat (03) the front base
frame (01) using washers (83) and hex
bolts (60).
Attach the main frame (04) to the front
base frame (01) using 2 hex bolts (49), 4
washers (63) and 2 nylock nuts (50).
10
Page 11
Krok 2 / Krok 2 / Step 2
SK:
Nasuňte gumový krúžok (09) na vodiacú tyč (02). Nasuňte závažia (08) na vodiace tyče (02).
Pripojte istiace púzdro (77) na výberový hriadeľ (05) použitím spojovacieho kolíka (38). Ako je
znázornené.
Nasuňte horné závažie (06) na vodiace tyče (02) a umiestnite výberový hriadeľ (05) na miesto
nastavenia horného závažia (06) na vrchnom závaží.
Použite výberový kolík (74) pre výber požadovanej hmotnosti.
CZ:
Nasuňte gumový kroužek (09) na vodicí tyč (02). Nasuňte závaží (08) na vodící tyče (02).
Připojte jistící pouzdro (77) na výběrový hřídel (05) použitím spojovacího kolíku (38). Jak je
znázorněno.
Nasuňte horní závaží (06) na vodící tyče (02) a umístěte výběrové hřídel (05) na místo nastavení
horního závaží (06) na vrchním závaží.
Použijte výběrový kolík (74) pro výběr požadované hmotnosti.
GB:
Slide the rubber ring (09) into the weight guide tube (02). Slide weight stacks (08) into the weight
guide tube (02).
Attach the black fixing bushing (77) onto the selector shaft (05) using the fixing pin (38). As shown.
Slide the top plate (06) onto the weight guide tube (02) and locate the selector shaft (05) in position,
setting the top plate (06) onto the top of the weight stack.
Use the weight stack pin
(74) to select the desired
weight.
11
Page 12
Krok 3 / Krok 3 / Step 3
SK:
Odstráňte 2 skrutky (53) a 2 podložky (63) z vodiacej tyče (02).
Pripojte horný priečny nosník (11) k hlavnému rámu (04) použitím 2 skrutiek (52), 4 podložiek (63)
a 2 matíc (50).
Pripojte horný priečny nosník (11) k vodiacim tyčkám (02) použitím 2 skrutiek (53) a podložiek
(63).
Pripojte fajku (42) k hlavnému rámu (04) pomocou skrutky (51), 2 podložiek (64), matice (79) a
nasuňte podložku (66), kvetinovú maticu (43) na fajku (42).
Pripojte jednoduché držiaky kladky (12) k hlavnému rámu (04) použitím 2 skrutiek, 4 podložiek
(63) a 2 matíc (50).
CZ:
Odstraňte 2 šrouby (53) a 2 podložky (63) z vodicí tyče (02).
Připojte horní příčný nosník (11) k hlavnímu rámu (04) pomocí 2 šroubů (52), 4 podložek (63) a 2
matic (50).
Připojte horní příčný nosník (11) k vodicím tyčkám (02) pomocí 2 šroubů (53) a podložek (63).
Připojte fajfku (42) k hlavnímu rámu (04) pomocí šroubu (51), 2 podložek (64), matice (79) a
nasuňte podložku (66), květinovou matici (43) na fajfku (42).
Připojte jednoduché držáky kladky (12) k hlavnímu rámu (04) použitím 2 šroubů, 4 podložek (63) a
2 matic (50).
GB:
Remove 2 hex bolts (53) and 2 washers (63) from the
weight guide tube (02).
Attach the upper cross beam (11) to the main frame (04)
using 2 hex bolts (52), 4 washers (63) and 2 nylon nuts
(50).
Attach the upper cross beam (11) to the weight guide
tube (02) using 2 hex bolts (53) and 2 washers (63).
Attach the tobacco-pipe (42) to the main frame (04)
using the hex bolt (51), 2 washers (64) and the nylon nut
(79), and slide the washer (66) and plum blossom nut
(43) onto the tobacco-pipe (42).
Attach single pulley blocks (12) to the main frame (04)
using 2 hex bolts (54), 4 washers (63) and 2 nylon nuts
(50).
12
Page 13
Krok 4 / Krok 4 / Step 4
SK:
Pripojte opierku chrbta (20) k hlavnému rámu (04) pomocou 2 skrutiek (56) a podložiek (83).
Pripojte rám sedadla (13) k rámu (04) použite 2 skrutky (52), 4 podložky (63) a 2 matice (50).
Pripojte rám predkopávania (14) k rámu sedadla (13) použite skrutku (55), 2 podložky (62) a
maticu (57).
Pripojte sedadlo (19) k rámu sedadla (13) pomocou 4 skrutiek (60) a 4 podložiek (60).
Pripojte bicepsový vankúš (21) na bicepsový rám (15) použitím 2 skrutiek (60) a 2 podložiek (64).
Vložte bicepsový rám (15) do rámu predkopávania (14) použite gombík (69).
Vložte penové rúrky (32) do rámu sedadla (13) a rámu predkopávania (14) a navlečte penové valce
(29) na penové rúrky (32).
CZ:
Připojte opěrku zad (20) k hlavnímu rámu (04) pomocí 2 šroubů (56) a podložek (83).
Připojte rám sedadla (13) k rámu (04) použijte 2 šrouby (52), 4 podložky (63) a 2 matice (50).
Připojte rám předkopávání (14) k rámu sedadla (13) použijte šroub (55), 2 podložky (62) a matici
(57).
Připojte sedadlo (19) k rámu sedadla (13) pomocí 4 šroubů (60) a 4 podložek (60).
Připojte bicepsový polštář (21) na bicepsový rám (15) pomocí 2 šroubů (60) a 2 podložek (64).
Vložte bicepsový rám (15) do rámu předkopávání (14) použijte knoflík (69).
Vložte pěnové trubky (32) do rámu sedadla (13) a rámu předkopávání (14) a navlečte pěnové válce
(29) na pěnové trubky (32).
GB:
Attach the back cushion (20) to the main frame (04) using 2 hex bolts (56) and washers (83).
Attach the seat frame (13) to the main frame (04) using 2 hex bolts (52), 4 washers (63), 2 nuts (50).
Attach the leg extension frame (14) to the seat frame (13) using the hex bolt (55), 2 washers (62)
and nut (57).
Attach the seat cushion (19) to the seat frame (13) using 4 bolts (60) and 4 washers (64).
Attach the Arm curl
cushion (21) to the
ancon cushion frame
(15) using 2 bolts
(60) and 2 washers
(64).
Insert the ancon
cushion frame (15)
into the leg extension
frame (14) using the
knob (69).
Insert the foam pipes
(32) into the seat
frame (13) and the
leg extension frame
(14) and slide leg
foam rollers (29) onto
foam pipes (32).
13
Page 14
Krok 5 / Krok 5 / Step 5
SK:
Odstráňte a vyhoďte plastovú spojku, ktorá chránila olejové objímky (41) pred montážou.
Pripojte tyč butterfly (22) k hornému priečnemu nosníku (11) pomocou tyčového hriadeľa (23), 2
podložiek (61) a 2 matíc (58).
Pripojte ľavé a pravé rameno butterfly (16 a 17) na tyč butterfly (22) pomocou 4 olejových objímok
(41), 2 podložiek a 2 matíc(58). Kladivo môže byť nevyhnutné pre ťuknutie olejových objímok(41).
Nasaďte penové valce na ľavé a pravé rameno butterfly (16 a 17). Použite malé množstvo saponátu
na umývanie riadu pre podporu montáže.
Pripojte tyč rukoväte (18) na ľavé a pravé rameno butterfly (16 a 17) pomocou 8 skrutiek (60) a 8
podložiek (67) ako je znázornené.
CZ:
Odstraňte a vyhoďte plastovou spojku, která chránila olejové objímky (41) před montáží.
Připojte tyč butterfly (22) k hornímu příčnému nosníku (11) pomocí tyčového hřídele (23), 2
podložek (61) a 2 matic (58).
Připojte levé a pravé rameno butterfly (16 a 17) na tyč butterfly (22) pomocí 4 olejových objímek
(41), 2 podložek a 2 matic (58). Kladivo může být nezbytné pro ťuknutí olejových objímek (41).
Nasaďte pěnové válce na levé a pravé rameno butterfly (16 a 17). Použijte malé množství saponátu
na mytí nádobí pro podporu montáže.
Připojte tyč rukojeti (18) na levé a pravé rameno butterfly (16 a 17) pomocí 8 šroubů (60) a 8
podložek (67) jako je znázorněno.
GB:
Cut off and discard the plastic tie that secures oil bushes (41) before proceeding with assembly.
Attach the press bar (22) to the upper cross beam (11) using the bar shaft (23), 2 washers (61) and 2
nylon nuts (58).
Attach the left and right butterfly arm (16 and 17) to the press bar (22) using 4 oil bushes (41), 2
washers (61) and
2 nylon nuts (58).
A hammer may
be required to tap
oil bushes (41).
Fit the arm foam
roller (28) onto
the left and right
butterfly arm (16
and 17). Use
small amount of
washing up liquid
to aid assembly.
Attach the hand
bar (18) onto the
left and right
butterfly arm (16
and 17) using 8
bolts (60) and 8
washers (67) as
shown.
14
Page 15
Krok 6 / Krok 6 / Step 6
15
Page 16
SK:
1, Začnite s horným lankom 2990 mm (24)
– začnite s navliekaním horného lanka 2990 mm (24) do drážky kladky (33), cez držiak na
hornom priečnom nosníku (11).
– namontujte kladku č.1 (33) na horný priečny nosník (11) pomocou skrutky (81), 2 podložiek
(63) a matice (50).
– namontujte kladku č.2 (33) k hlavnému rámu (04) pomocou skrutky (81), 2 podložiek (63) a
matice (50).
– namontujte kladku č.4 (33) na horný priečny nosník (11) pomocou skrutky (81), 2 podložiek
(63) a matice (50). Pripojte skrutku na konci lanka (24) k výberovému hriadeľu (05) s
čiernou podložkou (78). Druhý koniec lanka (24) pripojte k hornému držadlu (30) pomocou
jednej karabíny (35).
– namontujte kladku č.3 (33) na 2 držiaky kladky (36) pomocou skrutky (81), 2 podložiek
(63) a matice (50). Použite nastavovacie diery v držiaku kladky (36) na úpravu napätia lana.
2, Namontovanie lanka 2160 mm (26)
– pripojte oba konce kábla 2160 mm (26) na ľavé a pravé rameno butterfly (16 a 17) pomocou
2 skrutiek (59), 2 matíc (75), 4 podložiek (63) a 2 matíc (50).
– začnite s navliekaním lanka 2160 mm (26) do drážky kladky (33), cez držiaky na hlavnom
ráme (04).
– namontujte kladku č.11 a č.13 (33) na jednoduchý držiak kladky (12) pomocou skrutky (81),
2 podložiek (63) a matice (50).
– namontujte kladku č.12 (33) na U držiak (34) pomocou skrutky (81), 2 podložiek (63) a
matice (50).
3, Namontovanie lanka 4120 mm (25)
– začnite s navliekaním lanka 4120 mm (25) do drážky kladky (33) cez rám predkopávanie
16
Page 17
(14) a predný základný rám (01).
– namontujte kladku č.5 (33) k rámu predkopávanie (14) pomocou skrutky (81), 2 podložiek
(63), 2 plastových puzdier (72) a matice (50).
– namontujte kladku č.6 (33) na predný základný rám (01) pomocou skrutky (81), 2 podložiek
(63) a matice (50).
– namontujte kladku č.7 (33) k U držiaku (34) pomocou skrutky (81), 2 podložiek (63) a
matice (50).
– namontujte kladku č.8 (33) na predný základný rám (01) pomocou skrutky (81), 2 podložiek
(63) a matice (50).
– namontujte kladku č.9 (33) na 2 držiaky kladky (36) pomocou skrutky (81), 2 podložiek
(63) a matice (50).
– namontujte kladku č.10 (33) na spodné držadlo (03) pomocou skrutky (81), 2 podložiek (63)
a matice (50).
– pripojiť spodné držadlo (31) alebo členkový pás (71) na koniec lanka 4120 mm (25)
pomocou 2 karabín (35) a 1 reťaze (27).
CZ:
1, Začněte s horním lankem 2990 mm (24)
– začněte s navlékáním horního lanka 2990 mm (24) do drážky kladky (33), přes držák na
horním příčném nosníku (11).
– namontujte kladku č.1 (33) na horní příčný nosník (11) pomocí šroubu (81), 2 podložek (63)
a matice (50).
– namontujte kladku č.2 (33) k hlavnímu rámu (04) pomocí šroubu (81), 2 podložek (63) a
matice (50).
– namontujte kladku č.4 (33) na horní příčný nosník (11) pomocí šroubu (81), 2 podložek (63)
a matice (50). Připojte šroub na konci lanka (24) k výběrovému hřídeli (05) s černou
podložkou (78). Druhý konec lanka (24) připojte k hornímu držadlu (30) pomocí jedné
karabiny (35).
– namontujte kladku č.3 (33) na 2 držáky kladky (36) pomocí šroubu (81), 2 podložek (63) a
matice (50). Použijte seřizovací díry v držáku kladky (36) na úpravu napětí lana.
2, Namontování lanka 2160 mm (26)
– připojte oba konce kabelu 2160 mm (26) na levé a pravé rameno butterfly (16 a 17) pomocí
2 šroubů (59), 2 matic (75), 4 podložek (63) a 2 matic (50).
– začněte s navlékáním lanka 2160mm (26) do drážky kladky (33), přes držáky na hlavním
rámu (04).
– namontujte kladku č.11 a č.13 (33) na jednoduchý držák kladky (12) pomocí šroubu (81), 2
podložek (63) a matice (50).
– namontujte kladku č.12 (33) na U držák (34) pomocí šroubu (81), 2 podložek (63) a matice
(50).
3, Namontování lanka 4120 mm (25)
– začněte s navlékáním lanka 4120 mm (25) do drážky kladky (33) přes rám předkopávání
(14) a přední základní rám (01).
– namontujte kladku č.5 (33) k rámu předkopávání (14) pomocí šroubu (81), 2 podložek (63),
2 plastových pouzder (72) a matice (50).
– namontujte kladku č.6 (33) na přední základní rám (01) pomocí šroubu (81), 2 podložek
(63) a matice (50).
– namontujte kladku č.7 (33) k U držáku (34) pomocí šroubu (81), 2 podložek (63) a matice
(50).
– namontujte kladku č.8 (33) na přední základní rám (01) pomocí šroubu (81), 2 podložek
17
Page 18
(63) a matice (50).
– namontujte kladku č.9 (33) na 2 držáky kladky (36) pomocí šroubu (81), 2 podložek (63) a
matice (50).
– namontujte kladku č.10 (33) na spodní madlo (03) pomocí šroubu (81), 2 podložek (63) a
matice (50).
– připojit spodní madlo (31) nebo kotníkový pás (71) na konec lanka 4120 mm (25) pomocí 2
karabin (35) a 1 řetězu (27).
GB:
1, Start with the upper cable 2990 mm (24)
– with the upper cable 2990 mm (24) in groove of pulley (33), thread the upper cable (24)
through brackets on the upper cross beam (11).
– instal the pulley No.1 (33) to the upper cross beam (11) using the hex bolt (81), 2 washers
(63) and nylon nut (50).
– instal the pulley No.2 (33) to the main frame (04) using the hex bolt (81), 2 washers and
nylon nut (50).
– instal the pulley No.4 (33) to the upper cross beam (11) using the hex bolt (81), 2 washers
(63) a nylon nut (50). Attach the bolt end of cable (24) to selector shaft (05) with black
washer (78). Attach the other end of cable (24) to high pull (30) using one snap hook (35).
– instal pulley No.3 (33) to 2 pulley patch (36) using hex bolt (81), washers (63) a nylon nut
(50). Use adjusting holes in pulley patches (36) to adjust cable tension.
2, Assembly the cable 2160mm (26)
– attach both end of cable 2160mm (26) to left and right butterfly arm (16 and 17) using 2 hex
bolts (59), 2 nuts (75), 4 washers (63) and 2 nylon nuts (50).
– with cable 2160mm (26) in groove of pulley (33) thread cable (26) through brackets on main
frame (04).
– instal pulley No.11 and No.13 (33) to single pulley blocks (12) using 2 hex bolts (81), 4
washers (63) and 2 nylon nuts (50).
– instal pulley No.12 (33) to pulley U (34) using hex bolt (81), 2 washers (63) and 2 nylon nut
(50).
3, Assembly the cable 4120mm (25)
– with the cable 4120mm (25) in groove of pulley (33) through leg extension frame (14) and
front base frame (01).
– instal pulley No.5 (33) to leg extension frame (14) using hex bolt (81), 2 washers (63), 2
plastic bushing (72) and nylon nut (50).
– instal pulley No.6 (33) to front base frame (01) using hex bolt (81), 2 washers (63) and
nylon nut (50).
– instal pulley No.7 (33) to pulley U (34) using hex bolt (81), 2 washers (63) and nylon nut
(50).
– instal pulley No.8 (33) to front base frame (01) using hex bolt (81), 2 washers (63) and
nylon nut (50).
– instal pulley No.9 (33) to 2 pulley patch (36) using hex bolt (81), 2 washers (63) and nylon
nut (50).
– instal pulley No.10 (33) to low pull seat (03) using hex bolt (81), 2 washers (63) and nylon
nut (50).
– attach the low pull (31) or ankle strap (71) to the end of cable 4120mm (25) using 2 snap
hook (35) and 1 chain (27).
18
Page 19
Krok 7 / Krok 7 / Step 7
SK:
Vložte 2 hriadele typu-U (87) do bezpečnostného krytu (85).
Pripojte bezpečnostný kryt (85) k zadnému základnému rámu (07) a k hornému priečnemu nosníku
(11) s plastovými spinkami (86).
Rovnakým spôsobom zostavte aj druhý bezpečnostný kryt (85).
CZ:
Vložte 2 hřídele typu-U (87) do bezpečnostního krytu (85).
Připojte bezpečnostní kryt (85) k zadnímu základnímu rámu (07) pokud hornímu příčnému nosníku
(11) s plastovými sponkami (86).
Stejným způsobem sestavte i druhý bezpečnostní kryt (85).
GB:
Insert 2*the U-type shafts (87) into safety cover (85).
Attach the safety cover (85) to back base frame (07) and upper cross beam (11) with the plastic
fixed clip (86).
Assembly other safety cover with same method.
19
Page 20
Schématický pohlad/Schematický pohled/Exploded view
20
Page 21
Zoznam dielov/Seznam dílů/Part list
P.Č./P.N. Názov/Název/Description KS/Q’TY
1 Predný základný rám/Přední základní rám/Front base frame 1
2 Vodiaca tyč/Vodicí tyč/Weight guide tube 2
3 Spodné držadlo/Spodní držadlo/Low pull seat 1
4 Hlavný rám/Hlavní rám/Main frame 1
5 Výberový hriadeľ/Výběrový hřídel/Selector shaft 1
6 Horné závažie/Horní závaží/Top plate 1
7 Zadný základný rám/Zadní základní rám/Back base frame 1
8 Závažie/Závaží/Weight stacks 9
9 Gumový krúžok/Gumový kroužek/Rubber ring 2
10 Spojovacia plocha/Spojovací plocha/Connect patch 1
11 Horný priečny nosník/Horní příčný nosník/Upper cross beam 1
12 Jednoduchý držiak kladky/Jednoduchý držák kladky/Single pulley blocks 2
13 Rám sedadla/Rám sedadla/Seat frame 1
14 Rám predkopávania/Rám předkopávání/Leg extension frame 1
15 Bicepsový rám/Bicepsový rám/Ancon cushion frame 1
16 Ľavé rameno butterfly/Levé rameno butterfly/Left butterfly arm 1
17 Pravé rameno butterfly/Pravé rameno butterfly/Right butterfly arm 1
18 Tyč rukoväte/Tyč rukojeti/Hand bar 2
19 Sedadlo/Sedadlo/Seat cushion 1
20 Opierka chrbta/Opěrka zad/Back cushion 1
21 Bicepsový vankúš/Bicepsový polštář/Arm curl cushion 1
22 Tyč butterfly/Tč butterfly/Press bar 1
23 Tyčový hriadeľ/Tyčový hřídel/Bar shaft 1
24 Lanko(2990mm)/Lanko(2990mm)/Cable(2990mm) 1
25 Lanko(4120mm)/Lanko(4120mm)/Cable(4120mm) 1
26 Lanko(2160mm)/Lanko(2160mm)/Cable(2160mm) 1
27 Reťaz/Řetěz/Chain 1
28 Penový valec/Pěnový válec/Arm foam roller 2
29 Penový valec/Pěnový válec/Leg foam roller 4
30 Horné držadlo/Horní madlo/High pull 1
31 Spodné držadlo/Spodní madlo/Low pull 1
32 Penová rúrka/Pěnová trubka/Foam pipe 2
33 Kladka/Kladka/Pulley 13
21
Page 22
34 U-držiak kladky/U-držák kladky/Pulley U 1
35 Karabínka/Karabinka/Snap hook 3
36 Držiak kladky/Držák kladky/Pulley patch 2
37 Plastové držadlo/Plastové držadlo/Plastic grip 6
38 Spojovací kolík/Spojovací kolík/Fixing pin 1
39 Gumový nárazník/Gumový nárazník/Rubber bumper 1
40 Gumový vankúš/Gumový polštář/Rubber cushion 1
41 Olejová objímka/Olejová objímka/Oil bush 4
42 Fajka/Fajka/Tobacco-pipe 1
43 Kvetinová matica/Květinová matice/Plum blossom nut 1
44
Kruhová vnútorná zástrčka(ø50)/Kruhová vnitřní zástrčka(ø50)/Round
inside plug(ø50)
7
45
Kruhová vnútorná zástrčka(ø60)/Kruhová vnitřní zástrčka(ø60)/Round
inside plug(ø60)
2
46
Elipsová vonkajšia zástrčka(80x40)/Elipsový venkovní
zástrčka(80x40)/Ellipse outside plug(80x40)
4
47
Elipsová vnútorná zástrčka(80x40)/Elipsový vnitřní zástrčka(80x40)/Ellipse
inside plug(80x40)
4
48
Elipsová vnútorná zástrčka(70x30)/Elipsový vnitřní zástrčka(70x30)/Ellipse
inside plug(70x30)
2
49 Skrutka M10x105mm/Šroub M10x105mm/Hex bolt M10x105mm 4
50 Matica M10/Matice M10/Nylon nut M10 25
51 Skrutka M8x40mm/Šroub M8x40mm/Hex bolt M8x40mm 1
52 Skrutka M10x60mm/Šroub M10x60mm/Hex bolt M10x60mm 4
53 Skrutka M10x20mm/Šroub M10x20mm/Hex bolt M10x20mm 4
54 Skrutka M10x65mm/Šroub M10x65mm/Hex bolt M10x65mm 2
55 Skrutka M12x75mm/Šroub M12x75mm/Hex bolt M12x65mm 1
56 Skrutka M8x55mm/Šroub M8x55mm/Hex bolt M8x55mm 2
57 Matica M12/Matice M12/Nylon nut M12 1
58 Matica M16/Matice M16/Nylon nut M16 4
59 Skrutka M10x30mm/Šroub M10x30mm/Hex bolt M10x30mm 2
60 Skrutka M8x15mm/Šroub M8x15mm/Hex bolt M8x15mm 15
61 Podložka M16/Podložka M16/Washer M16 4
62 Podložka M12/Podložka M12/Washer M12 2
63 Podložka M10/Podložka M10/Washer M10 50
64 Podložka M8/Podložka M8/Washer M8 8
65 Kruhová vnútorná zástrčka(ø25)/Kruhová vnitřní zástrčka (Ø25)/Round 4
22
Page 23
inside plug(ø25)
66 Podložka(ø30xø10,3)/Podložka(ø30xø10,3)/Washer(ø30xø10.3) 1
67 Podložka M8/Podložka M8/Arc washer M8 8
68 Podložka M10/Podložka M10/Arc washer M10 4
69 Gombík/Knoflík/Knob 1
70 Čap závesu(ø10x65mm)/Čep závěsu(ø10x65mm)/Clevis pin(ø10x65mm) 1
71 Členkový pás/Kotníkový pás/Ankle strap 1
72 Plastová objímka/Plastová objímka/Plastic bushing 2
73 Stredná krytka/Střední krytka/Midst empty plug 1
74 Výberový kolík/Výběrový kolík/Weight stack pin 1
75 Matica M10/Matice M10/Nylon nut M10 2
76 Skrutka M6x15mm/Šroub M6x15mm/Bolt M6x15mm 1
77 Istiace púzdro/Jistící pouzdro/Fixing bushing 1
78 Čierna podložka/Černá podložka/Black washer 1
79 Matica M8/Matice M8/Nylon nut M8 1
80 Gumový štítok/Gumový štítek/Rubber sticker 1
81 Skrutka M10x45mm/Šroub M10x45mm/Hex blot M10x45mm 12
82 Skrutka M10x70mm/Šroub M10x70mm/Hex blot M10x70mm 1
83 Podložka(ø23xø8)/Podložka(ø23xø8)/Arc washer(ø23xø8) 3
84 Štvorcová zástrčka50x25/Čtvercová zástrčka50x25/Square plug50x25 1
85 Bezpečnostný kryt/Bezpečnostní kryt/Safety cover 2
86 Plastová spinka/Plastová svorka/Plastic fixed clip 16
87 U hriadeľ/U hřídel/U-type shaft 4
88
Koncovka výberového hriadeľa/Koncovka výběrového hřídele/Selector
shaft end plug
1
23
Loading...
