DUVLAN loki DVL2011 User Manual

Návod na použitie: Posilňovacia veža DUVLAN Loki - kód: DVL2011

Návod k použití: Posilovací věž DUVLAN Loki - kód: DVL2011

User manual: Home Gym DUVLAN Loki - code: DVL2011

Vážené zákazníčky, vážení zákazníci

Teší nás, že ste sa rozhodli pre zariadenie značky DUVLAN. Tento kvalitný produkt je navrhnutý a testovaný pre fitness tréningy v domácom prostredí. Pred poskladaním zariadenia si pozorne prečítajte návod na použitie. Používajte zariadenie iba tak, ako je to popísané v tomto návode na použitie. Návod uschovajte pre prípad ďalšej potreby.

Prajeme Vám veľa zábavy a úspechov pri Vašom tréningu.

Váš DUVLAN tím

Záruka

Predávajúci poskytuje na tento výrobok predĺženú 5-ročnú záruku na rám. Pre všetky ostatné časti platí 2-ročná záruka. Záruka sa nevzťahuje na opotrebované časti a škody spôsobené nesprávnou manipuláciou so zariadením. V prípade reklamácie nás kontaktujte. Záručná doba začína plynúť dátumom predaja (uschovajte preto doklad o kúpe).

Zákaznícky servis

Aby sme Vám mohli čo najlepšie pomôcť s prípadnými problémami na Vašom zariadení, poznačte si presný názov výrobku a číslo objednávky. Tieto údaje nájdete na faktúre.

Pokyny pre zaobchádzanie so zariadením po vyradení z prevádzky

Zariadenie značky DUVLAN je recyklovateľné. Prosíme Vás, aby ste Vaše zariadenie po skončení životnosti odovzdali do zberní odpadu (alebo miesta na to určeného).

Kontakt

Duvlan s.r.o. Textilná 5/897 957 01 Bánovce nad Bebravou e-mail: servis@duvlan.com web: www.duvlan.com

Pokyny

Tento návod na použitie je len referencia pre zákazníkov. DUVLAN nepreberá ručenie za chyby vzniknuté prekladom, alebo technickou zmenou produktu.

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIE

Ak chcete znížiť riziko vážneho poranenia, prečítajte si nasledujúce bezpečnostné pokyny pred použitím produktu. Dozviete sa dôležité informácie o bezpečnosti, správnom používaní a údržbe zariadenia. Uschovajte tento návod na používanie v prípade neskoršej opravy, údržby alebo objednania náhradných súčiastok.

• Toto zariadenie nemôže používať osoba, ktorej telesná hmotnosť je väčšia ako 110 kg.

• Zariadenie musí byť zostrojené jednou alebo dvomi dospelými osobami.

• Povinnosťou majiteľa je zabezpečiť, aby všetci užívatelia tohto výrobku boli riadne

informovaní o tom, ako bezpečne majú tento produkt používať.

• Zariadenie je navrhnuté pre tréning dospelých osôb. Nenechávajte deti a domáce zvieratá bez dozoru v miestnosti so strojom.

• Zabezpečte dostatočný priestor na bezpečné používanie zariadenia.

• Postavte zariadenie na nekĺzavý povrch. V prípade, že chcete chrániť Vašu podlahu, položte

pod zariadenie ochrannú podložku.

• Používajte zariadenie vo vnútri a chráňte ho pred vlhkosťou a prachom. Neumiestňujte zariadenie do zastrešenej verandy a v blízkosti vody.

• Zariadenie je navrhnuté pre domáce používanie. Pre komerčné využívanie zariadenia sa na zariadenie záruka nevzťahuje a výrobca za zariadenie neručí.

• Pri zdravotných komplikáciách a obmedzeniach konzultujte Váš tréning s Vašim lekárom. Povie Vám, ktorý tréning je pre Vás vhodný.

• Nesprávny tréning a precenenie Vašich schopností môže poškodiť Vaše zdravie.

• Pokiaľ počas tréningu pocítite nevoľnosť, bolesť na hrudi alebo sa Vám bude zle dýchať,

okamžite ukončite tréning a vyhľadajte lekára.

• S tréningom začnite až potom ako sa presvedčíte, že zariadenie je správne poskladané a nastavené.

• Pri montáži zariadenia postupujte presne podľa návodu.

• Používajte len originálne diely DUVLAN (pozri zoznam).

• Pevne utiahnite všetky pohyblivé časti, aby ste zabránili ich uvoľneniu počas tréningu.

• Nepoužívajte zariadenie na boso alebo s voľnou obuvou. Počas tréningu nenoste voľné

oblečenie. Pred začatím tréningu odložte všetky šperky. Vlasy si riadne upravte, aby Vám počas cvičenia neprekážali.

• Poškodené diely môžu ohroziť Vašu bezpečnosť a ovplyvniť životnosť zariadenia. Opotrebované a poškodené diely okamžite vymeňte, alebo zariadenie prestaňte používať.

• Pravidelne kontrolujte všetky matice a skrutky, či sú pevne dotiahnuté.

• Akákoľvek montáž/demontáž zariadenia musí byť vykonaná starostlivo.

• Držte ruky a nohy preč od pohyblivých častí.

• Nesnažte sa toto zariadenie opravovať sami.

• Neprekračujte limity nastavených mechanizmov.

Starostlivosť a údržba:

• S cieľom zabrániť poškodeniu poťahu z potu, používajte uterák alebo po každom cvičení utrite poťah handričkou.

• Ľahko namažte všetky pohyblivé časti, čím zlepšíte funkčnosť zariadenia a predídete tým zbytočnému opotrebovaniu.

MONTÁŽNY NÁVOD

Krok 1:

1. Na pravú stranu základného rámu (1) pripevnite spodný pevný rám (2) pomocou troch šesťhranných skrutiek M10x15 mm (85) a troch podložiek M10 (88). Rovnakým spôsobom pripojte spodný pevný rám (2) aj na ľavú stranu základného rámu (1).

2. Do základného rámu (1) vložte vodiace tyče závažia (7) koncom, na ktorom nie je matica.

3. Na vodiace tyče závažia (7) nasuňte dva gumové krúžky (67).

Krok 2:

1. Do základného rámu (1) pripojte zadný základný rám (3) a zadný nosný rám (4) pomocou dvoch šesťhranných skrutiek M10x75 mm (74), štyroch podložiek M10 (88) a dvoch matíc M10 (94).

2. Na vodiace tyče závažia (7) nasuňte 9 závaží (40).

3. Na výberový hriadeľ (21) nasuňte objímku hriadeľa (63) a v prvej hornej diere ho zabezpečte s kolíkom (44).

4. Vložte výberový hriadeľ (21) do stredného otvoru na poslednom závaží (40).

5. Nasuňte horné závažie (39) na vodiace tyče závažia (7). Pre výber želanej hmotnosti závažia použite výberový kolík (50).

6. Vložte plastovú podložku (62) na horné závažie (39).

Krok 3:

1. Na základný rám (1) pripevnite nosný rám (5) pomocou dvoch šesťhranných skrutiek M10x70mm (75), štyroch podložiek M10 (88) a dvoch matíc M10 (94).

2. Z vodiacích tyčí závažia (7) odstráňte dve šesťhranné skrutky M10x20 mm (79) a dve podložky M10 (88).

3. Na vodiace tyče závažia (7) pripevnite horný krížový nosník (6) pomocou dvoch šesťhranných skrutiek M10x20mm (79) a dvoch podložiek M10 (88), ktoré ste pred tým odstránili.

4. Potom pripojte horný krížový nosník (7) k nosnému rámu (5) pomocou dvoch šesťhranných skrutiek M10x70 mm (75), štyroch podložiek M10 (88) a dvoch matíc M10 (94).

5. Nakoniec pripojte horný krížový nosník (7) k zadnému nosnému rámu (4) pomocou šesťhrannej skrutky M10x65 mm (76), dvoch podložiek M10 (88) a matice M10 (94).

6. Na pravú stranu horného krížového nosníka (7) pripevnite horný pevný rám (8) pomocou troch šesťhranných skrutiek M8x15 mm (83) a troch podložiek M8 (90). Rovnakým spôsobom pripojte horný pevný rám (8) aj na ľavú stranu horného krížového nosníka (7).

Krok 4:

1. Na horný krížový nosník (6) pripojte tlakovú tyč (9) pomocou hriadeľa (72), dvoch podložiek M16 (86) a dvoch matíc M16 (92).

2. Z pravého ramena „Butterfly“ (10) vyberte jednu maticu M16 (92) a podložku M16 (86).

3. Pravé rameno „Butterfly“ (10) pripojte na tlakovú tyč (9) pomocou dvoch olejových objímok (51), podložky M16 (86) a matice M16 (92).

4. Na pravé rameno „Butterfly“ (10) nasuňte penový valec (36). Potom nasuňte štvorcový uzáver (□38x¢26) (68) a držadlo rukoväte (70).

5. Z rúrky rukoväte (krátka) (19) vyberte šesťhrannú skrutku M10x20 mm (79) a podložku M10 (88).

6. Na pravé rameno „Butterfly“ (10) pripevnite rúrku rukoväte (krátku) (19) pomocou šesťhrannej skrutky M10x20 mm (79) a podložky M10 (88).

7. Rovnaký spôsobom namontujte ľavé rameno „ Butterfly“ (11).

8. K nosnému rámu (5) pripojte fajku (49) pomocou šesťhrannej skrutky M8x40 mm (82), dvoch podložiek M8 (90) a matice M10 (96).

9. Na fajku (49) navlečte podložku ( 30x 10) (89) a maticu (46).∅ ∅

10. Na zadný základný rám (3) a zadný nosný rám (4) pripojte dva stabilizačné držiaky (24) pomocou dvoch šesťhranných skrutiek M10x75 mm (74), štyroch podložiek M10 (88) a dvoch matíc (94).

Krok 5:

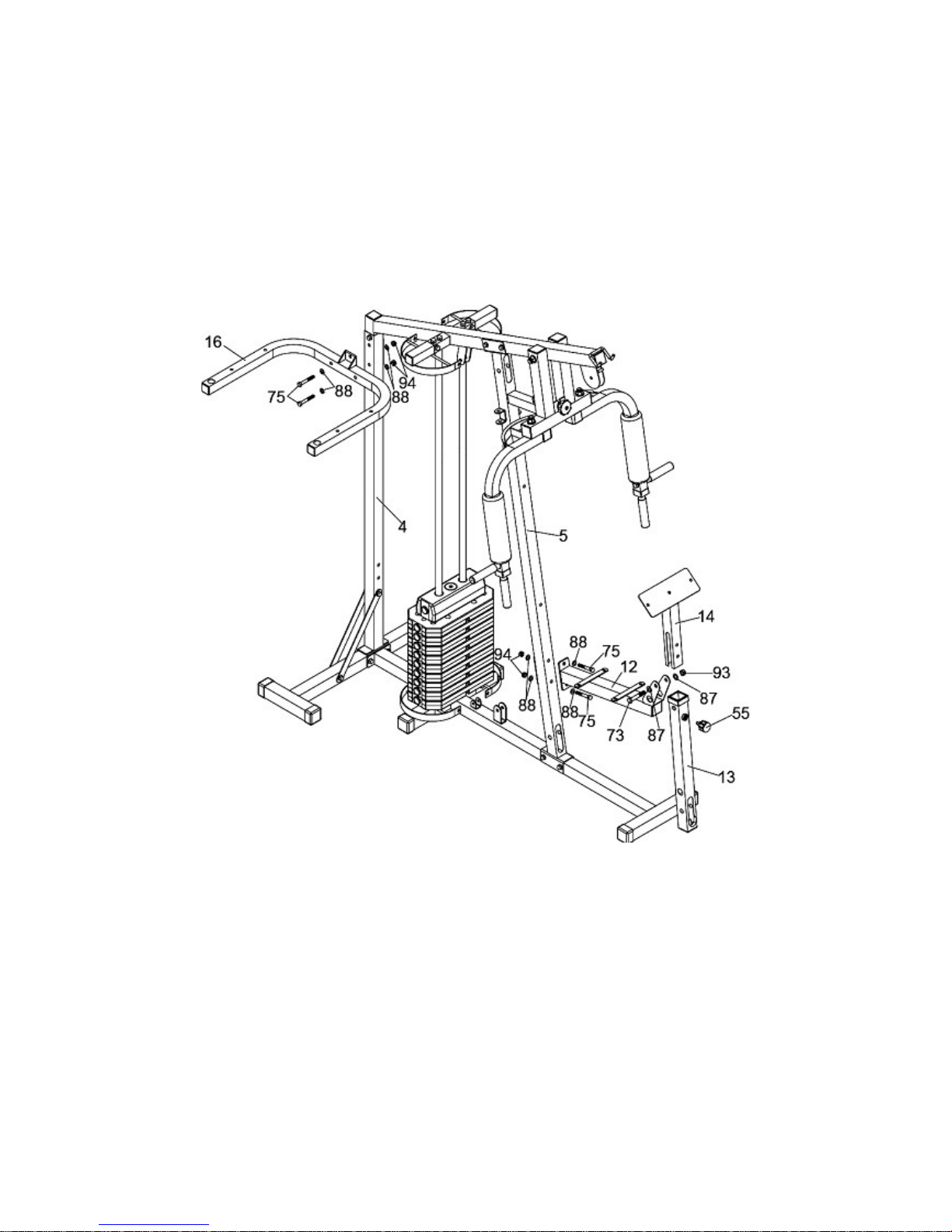

1. K nosnému rámu (5) pripojte rám sedadla (12) pomocou dvoch šesťhranných skrutiek M10x70 mm (75), štyroch podložiek M10 (88) a dvoch matíc (94).

2. K rámu sedadla (12) pripevnite rám na posilňovanie nôh (13) pomocou šesťhrannej skrutky M12x75 mm (73), dvoch podložiek M12 (87) a matice M12 (93).

3. Do rámu na posilňovanie nôh (13) vložte bicepsovú podperu (14), použite poistnú skrutku (55).

4. Na zadný nosný rám (4) namontujte VKR (16) pomocou dvoch skrutiek M10x70 mm (75), štyroch podložiek M10 (88) a dvoch matíc M10 (94).

Krok 6:

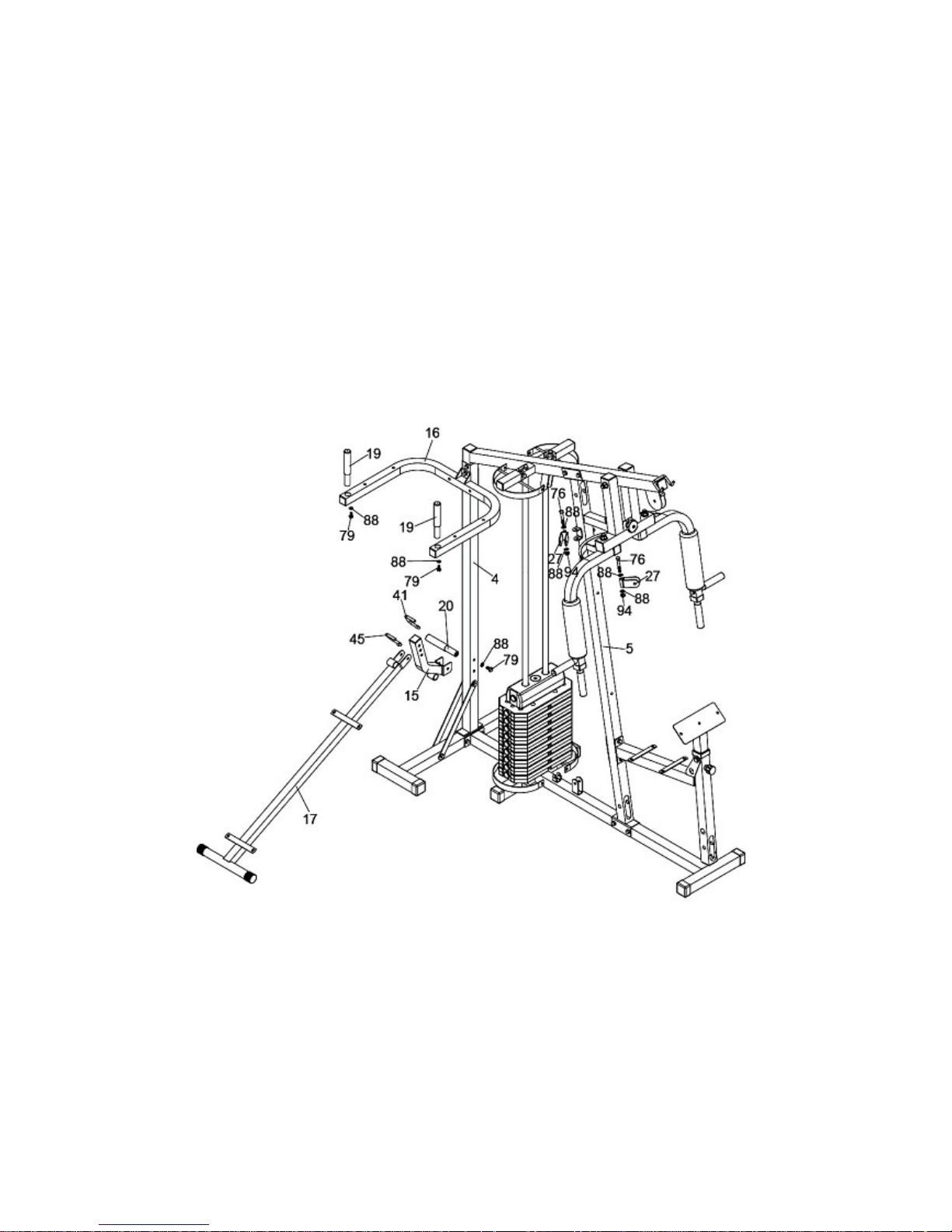

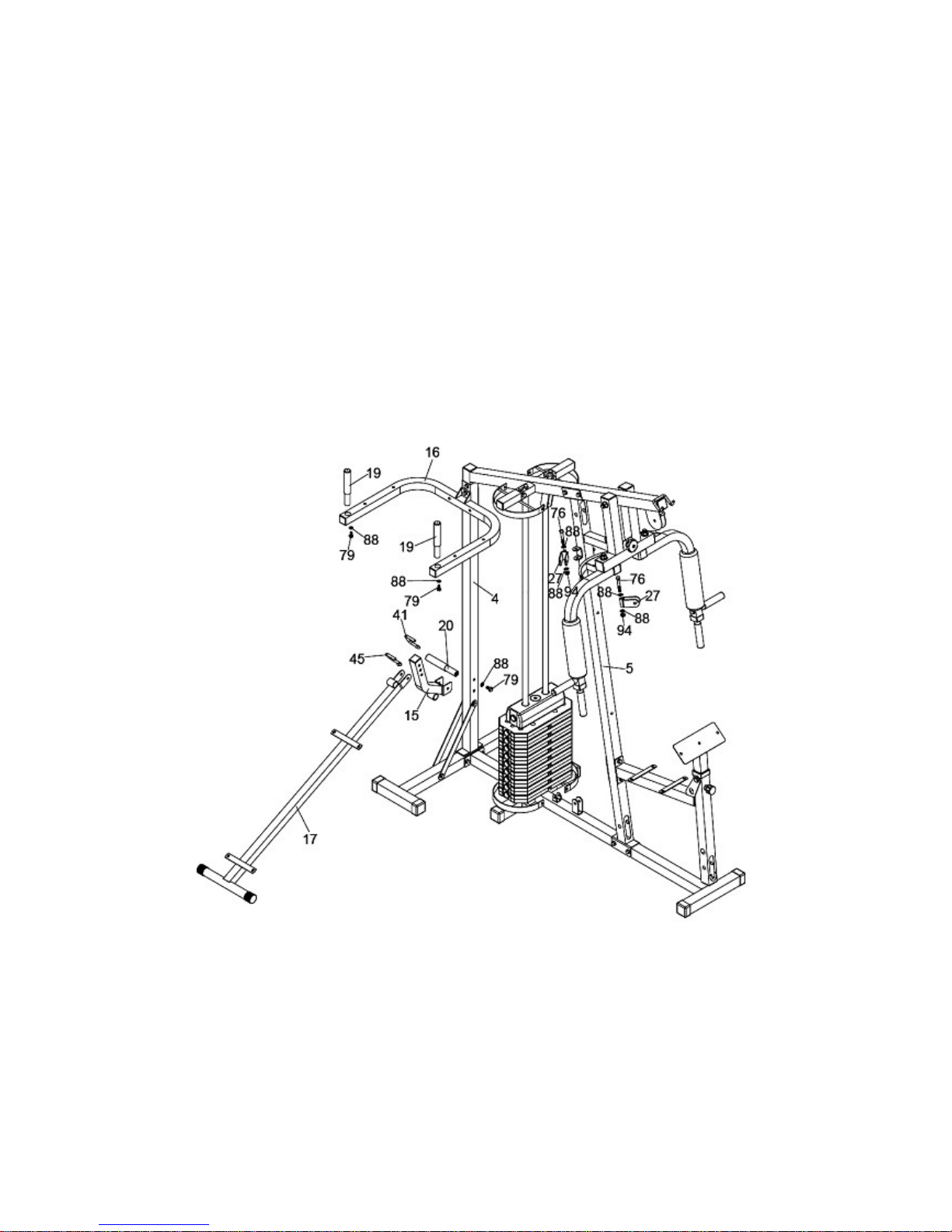

1. Na zadný nosný rám (4) pripojte bench spojovací rám (15) použitím jedného bezpečnostného háku (veľký) (41).

2. Na bench spojovací rám (15) pripojte bench základný rám (17) použitím bezpečnostného háku (malý) (45).

3. Z dvoch rúrok rukoväte (krátka) (19) vyberte šesťhranné skrutky M10x20 mm (79) a podložky M10 (88).

4. Na VKR (16) pripevnite rúrky rukoväte (krátku) (19) pomocou dvoch šesťhranných skrutiek M10x20 mm (79) a dvoch podložiek M10 (88).

5. Z rúrky rukoväte (dlhá) (20) vyberte šesťhranné skrutky M10x20 mm (79) a podložky M10 (88).

6. Na zadný nosný rám (4) pripevnite nožnú rúrku (dlhú) (20) pomocou šesťhrannej skrutky M10x20 mm (79) a podložky M10 (88).

7. Na nosný rám (5) pripevnite dve samostatné kladkostroje (27) pomocou dvoch šesťhranných skrutiek M10x65 mm (76), štyroch podložiek M10 (88) a dvoch matíc M10 (94).

Krok 7:

1. Na rám sedadla (12) pripevnite sedadlo (30) pomocou štyroch šesťhranných skrutiek M8x15 mm (83) a štyroch podložiek M8 (90).

2. Na nosný rám (5) namontujte operadlo (31) pomocou dvoch šesťhranných skrutiek M8x65 mm (80) a dvoch podložiek M8 (90).

3. Na bicepsovú podperu (14) pripevnite bicepsový vankúš (32) pomocou dvoch šesťhranných skrutiek M8x15 mm (83) a dvoch podložiek M8 (90).

4. Na VKR rám (16) pripevnite VKR operadlo (33) a dve VKR vankúše na ruky (34) pomocou šiestich šesťhranných skrutiek M8x50 mm (81) a šiestich podložiek M8 (90).

5. Na bench základný rám (17) pripevnite bench vankúš (35) pomocou štyroch šesťhranných skrutiek M6x15 mm (84) a štyroch podložiek (98).

6. Do rámu sedadla (12), rámu posilňovania nôh (13), bench hlavného rámu (17) a bench spojovacieho rámu (15) vložte štyri rúrky na penové valce (18).

7. Na štyri rúrky na penové valce (18) nasuňte osem penových valčekov (37).

Krok 8:

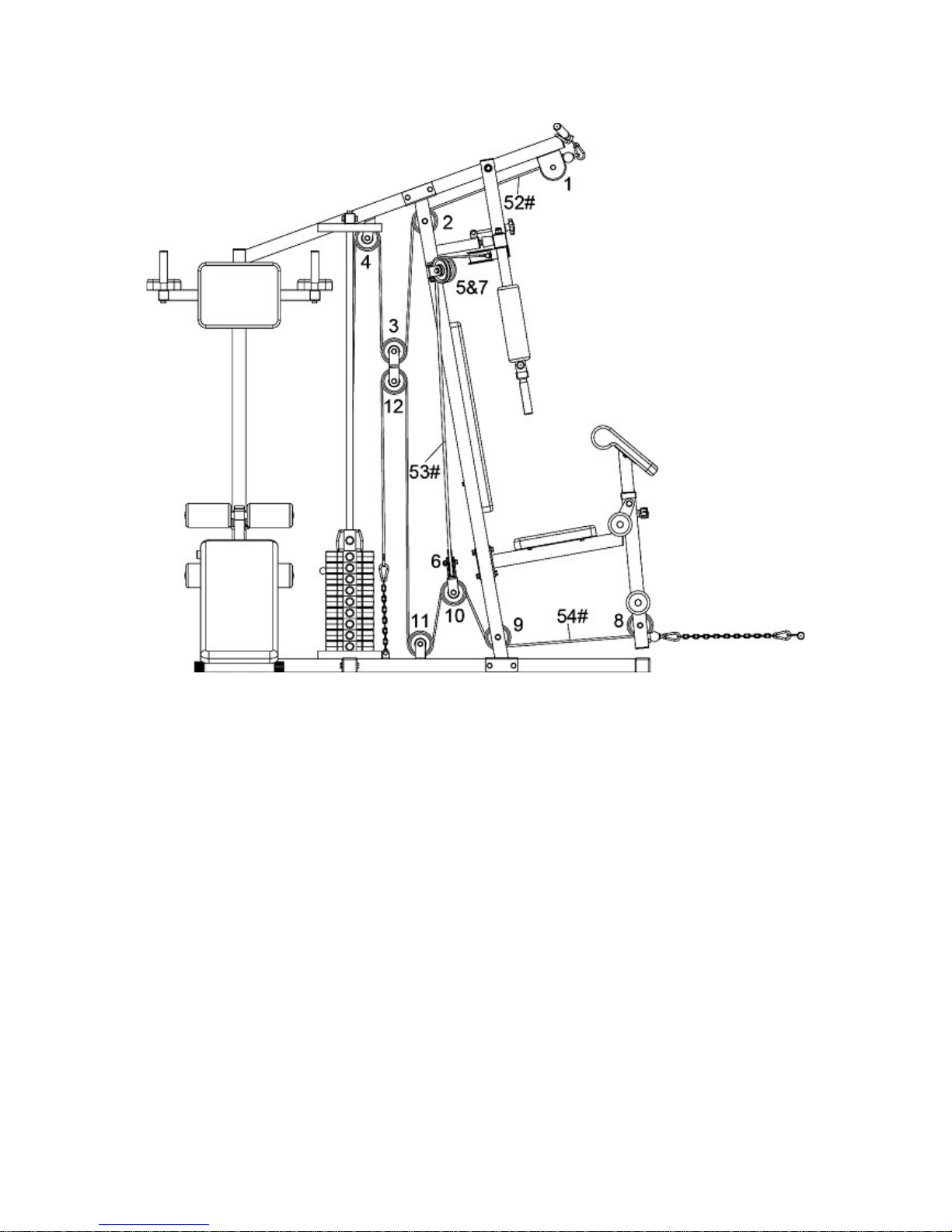

1. Začnite s horným lankom (52)

a). Navlečte horné lanko (52) do drážky kladky (38) cez horný krížový nosník (6). b). Do prednej časti horného krížového nosníka (6) namontujte kladku NO.1 (38) pomocou jednej šesťhrannej skrutky M10x45 mm (77), dvoch podložiek M10 (88) a jednej matice M10 (94). c). Do hornej časti nosného rámu (5) namontujte kladku NO.2 (38) a dve púzdra kladky (56) pomocou šesťhrannej skrutky M10x70 mm (75), dvoch podložiek M10 (88) a matice M10 (94). d). Do zadnej časti horného krížového nosníka (6) namontujte kladku NO.4 (38) pomocou jednej šesťhrannej skrutky M10x45 mm (77), dvoch podložiek M10 (88) a jednej matice M10 (94). e). Jeden koniec horného lanka (52) so skrutkou pripevnite na výberový hriadeľ (21) s plastovou podložkou (62). f). Na druhý koniec horného lanka (52) pripevnite „lat“ tyč (23) pomocou jednej karabíny (42). e). Na U držiak kladky (26) namontujte kladku NO.3 (38) pomocou šesťhrannej skrutky M10x45 mm (77), dvoch podložiek M10 (88) a matice M10 (94).

2. Montáž „Butterfly“ lanka (53)

a). Do ľavého ramena „Butterfly“ (11) a pravého ramena „Butterfly“ (10) pripojte oba konce „Butterfly“ lanka (53) s použitím dvoch šesťhranných skrutiek M10x35 mm (78), dvoch matíc M10 (95), štyroch podložiek M10 (88) a dvoch nylonových matíc M10 (94). b). Na dve samostatné kladkostroje (27) nainštalujte kladky NO.5-7 (38) s použitím dvoch šesťhranných skrutiek M10x45 mm (77), štyroch podložiek M10 (88) a dvoch matíc M10 (94). c). Do spätného držiak U (25) namontujte kladku NO.6 (38) pomocou šesťhrannej skrutky M10x45 mm (77), dvoch podložiek M10 (88) a matice M10 (94).

3. Montáž dolného lanka (54)

a). Vložte dolné lanko (54) do drážky kladky (38) cez rám posilňovania nôh (13). b). Do rámu posilňovania nôh (13) nainštalujte kladku NO.8 (38) a dve puzdra kladky (56) pomocou šesťhrannej skrutky M10x70 mm (75), dvoch podložiek M10 (88) a matice M10 (94). c). Do nosného rámu (5) nainštalujte kladku NO.9 (38) a dve puzdra kladky (56) pomocou šesťhrannej skrutky M10x70 mm (75), dvoch podložiek M10 (88) a matice M10 (94). d). Do spätného držiak U (25) namontujte kladku NO.10 (38) pomocou šesťhrannej skrutky M10x45 mm (77), dvoch podložiek M10 (88) a matice M10 (94). e). Do predného základného rámu (1) nainštalujte kladku NO.11 (38) pomocou šesťhrannej skrutky M10x45 mm (77), dvoch podložiek M10 (88) a matice M10 (94). f). Na U držiak kladky (26) namontujte kladku NO.12 (38) pomocou šesťhrannej skrutky M10x45 mm (77), dvoch podložiek M10 (88) a matice M10 (94). g). Jeden koniec dolného lanka (54) pripevnite do predného základného rámu (1) pomocou jednej karabíny (42), jedenej reťaze (krátka) (48), jedenej šesťhrannej skrutky M8x40 mm (82), dvoch podložiek M8 (90) a matice M8 (96). h). Na druhý koniec dolného lanka (54) pripevnite spodnú tyč (22) alebo členkový popruh (71) pomocou jednej reťaze (dlhá) (47) a dvoch karabín (42).

PRED POUŽITÍM TOHTO ZARIADENIA JE POTREBNÉ SKONTROLOVAŤ, ČI SÚ VŠETKY MATICE A SKRUTKY UTIAHNUTÉ!!!

Krok 9:

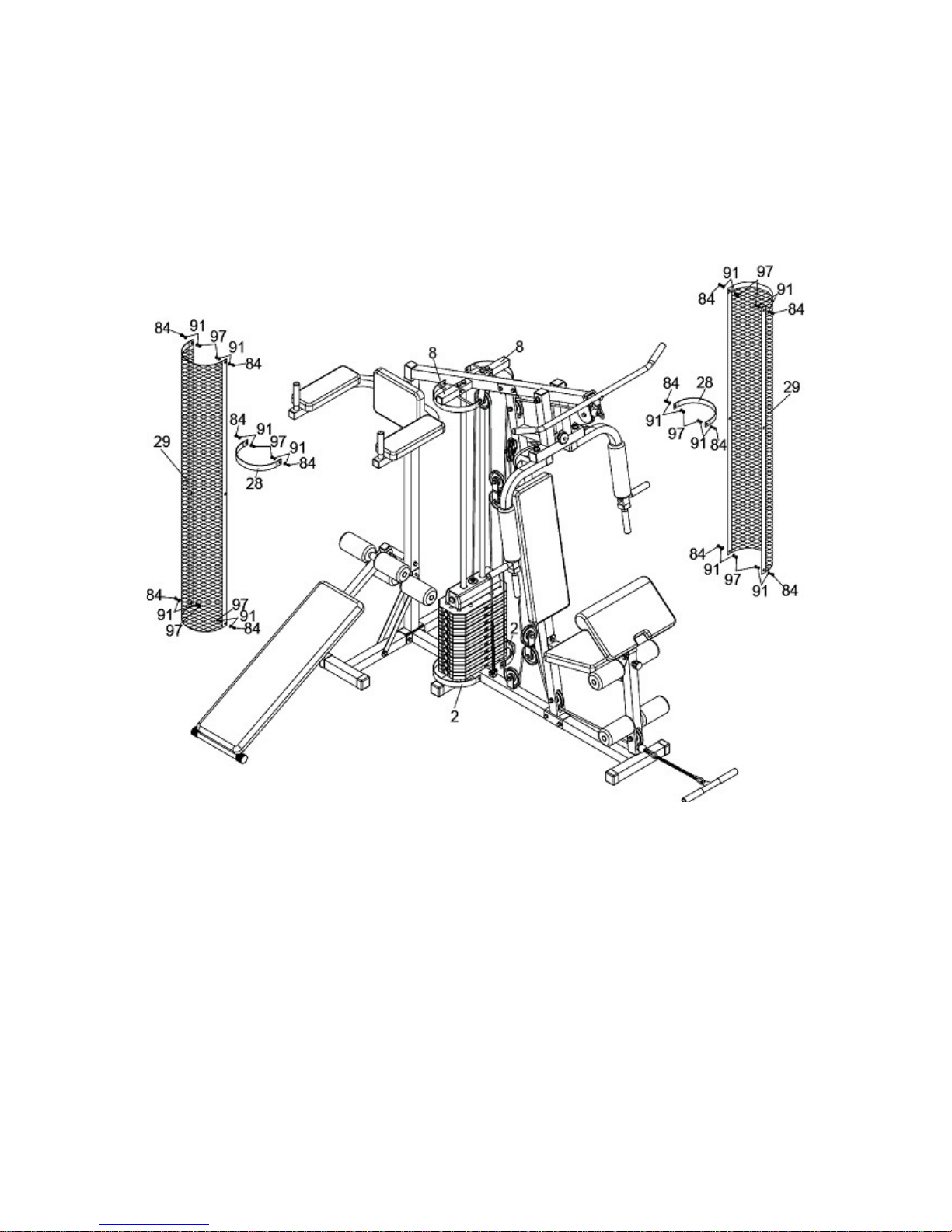

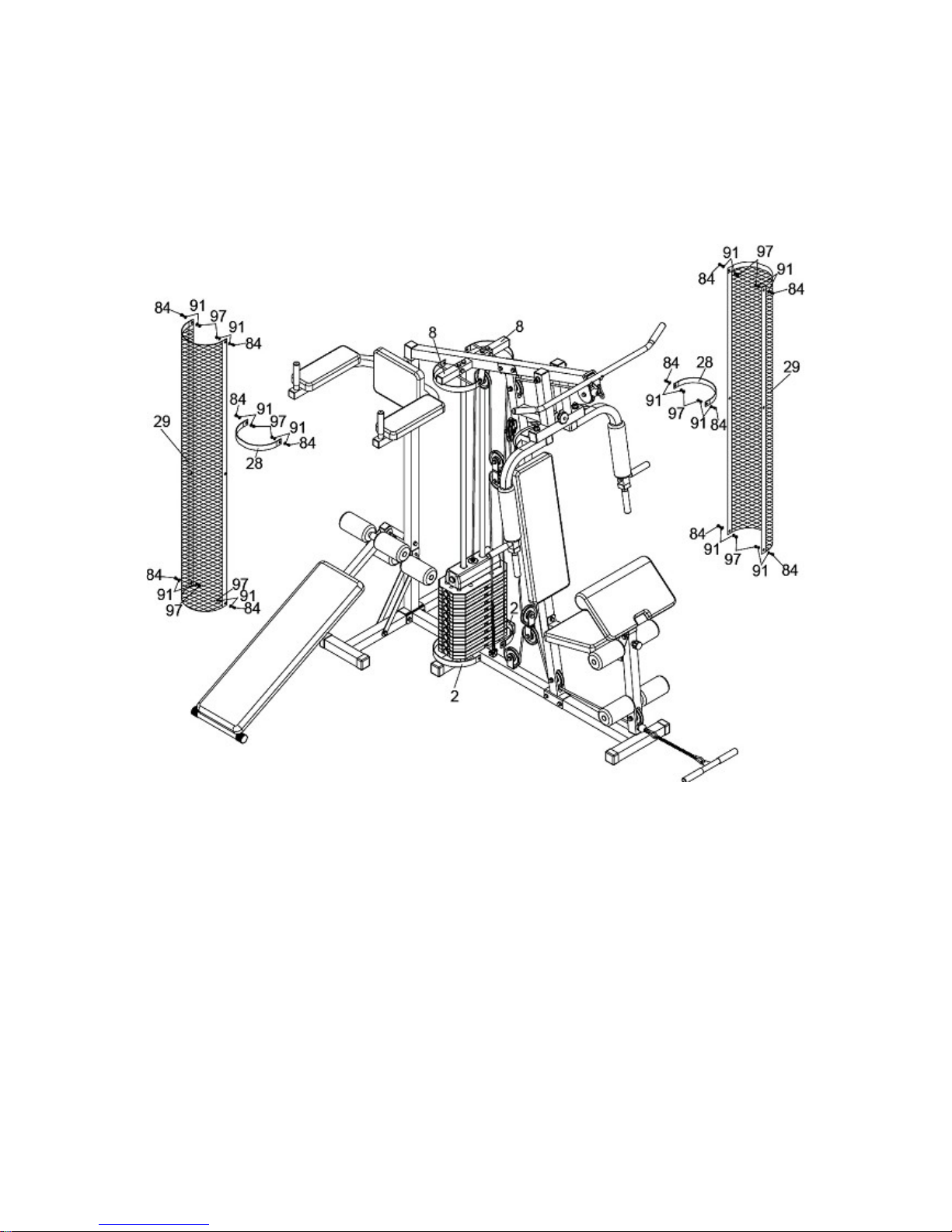

1. Do stredu obidvoch bezpečnostných krytov (29) namontujte dosku typu U (28) pomocou dvoch šesťhranných skrutiek M6x15 mm (84), štyroch podložiek M6 (91) a dvoch matíc M6 (97).

2. Tieto bezpečnostný kryty (29) pripojte na spodný pevný rám (2) a horný pevný rám (8) pomocou ôsmich šesťhranných skrutiek M6x15 mm (84), šestnástich podložiek M6 (91) a ôsmich matíc M6 (97).

Vážené zákaznice, vážení zákazníci

Těší nás, že jste se rozhodli pro zařízení značky DUVLAN. Tento kvalitní produkt je navržen a testován pro fitness tréninky v domácím prostředí. Před sestavením zařízení si pozorně přečtěte návod k použití. Používejte zařízení pouze tak jak je to popsáno v tomto návodu k použití. Návod uschovejte pro případ další potřeby.

Přejeme Vám hodně zábavy a úspěchů u Vašem tréninku.

Váš DUVLAN tým

Záruka

Prodávající poskytuje na tento výrobek prodlouženou 5letou záruku na rám. Pro všechny ostatní součástky platí 2letá záruka. Záruka se nevztahuje na opotřebované části a škody způsobené nesprávnou manipulací se zařízením. V případě reklamace nás kontaktujte. Záruční doba začíná běžet datem prodeje. (Uschovejte proto doklad o koupi).

Zákaznický servis

Abychom Vám mohli co nejlépe pomoci s případnými problémy ve vašem zařízení, poznamenejte si přesný název výrobku a číslo objednávky. Tyto údaje najdete na faktuře.

Pokyny pro zacházení se zařízením po vyřazení z provozu

Zařízení DUVLAN je recyklovatelné. Prosíme Vás, abyste Vaše zařízení po skončení životnosti předali do sběren odpadu (nebo místa k tomu určeného).

Kontakt

DUVLAN s.r.o. Textilní 5/897 957 01 Bánovce nad Bebravou e-mail: servis@duvlan.com web: www.duvlan.com

Pokyny

Tento návod k použití je pouze reference pro zákazníky. DUVLAN nepřebírá ručení za chyby vzniklé překladem nebo technickou změnou produktu.

DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ

Chcete-li snížit riziko vážného poranění, přečtěte si následující bezpečnostní pokyny před použitím produktu. Dozvíte se důležité informace o bezpečnosti, správném používání a údržbě zařízení. Uschovejte tento návod k použití v případě pozdější opravy, údržby nebo objednání náhradních dílů.

• Toto zařízení nemůže používat osoba, jejíž tělesná hmotnost je větší než 110 kg.

• Zařízení musí být sestrojeny jednou nebo dvěma dospělými osobami.

• Povinností majitele je zajistit, aby všichni uživatelé tohoto výrobku byli řádně informováni

o tom, jak bezpečně mají tento produkt používat.

• Zařízení je navrženo pro trénink dospělých osob. Nenechávejte děti a domácí zvířata bez dozoru v místnosti se strojem.

• Zajistěte dostatečný prostor pro bezpečné používání zařízení.

• Postavte zařízení na neklouzavý povrch. V případě, že chcete chránit Vaši podlahu, položte

pod přístroj ochrannou podložku.

• Používejte zařízení uvnitř a chraňte jej před vlhkostí a prachem. Neumisťujte zařízení do zastřešené verandy av blízkosti vody.

• Zařízení je navrženo pro domácí použití. Pro komerční využití zařízení se na zařízení záruka nevztahuje a výrobce za zařízení neručí.

• Při zdravotních komplikacích a omezeních konzultujte Váš trénink s lékařem. Řekne Vám, který trénink je pro Vás vhodný.

• Nesprávný trénink a přecenění Vašich schopností může poškodit Vaše zdraví.

• Pokud během tréninku pocítíte nevolnost, bolest na hrudi nebo se Vám bude špatně dýchat,

okamžitě ukončete trénink a vyhledejte lékaře.

• S tréninkem začněte až poté se přesvědčíte, že zařízení je správně poskládané a nastaveny.

• Při montáži zařízení postupujte přesně podle návodu.

• Používejte pouze originální díly DUVLAN (viz seznam).

• Pevně utáhněte všechny pohyblivé části, abyste zabránili jejich uvolnění během tréninku.

• Nepoužívejte zařízení na boso nebo s volnou obuví. Během tréninku nenoste volné oblečení.

Před zahájením tréninku odložte všechny šperky. Vlasy si řádně upravte, aby Vám během cvičení nepřekážely.

• Poškozené díly mohou ohrozit Vaši bezpečnost a ovlivnit životnost zařízení. Opotřebované a poškozené díly okamžitě vyměňte, nebo zařízení přestaňte používat.

• Pravidelně kontrolujte všechny matice a šrouby, zda jsou pevně dotaženy.

• Jakákoliv montáž / demontáž zařízení musí být provedena pečlivě.

• Držte ruce a nohy pryč od pohyblivých částí.

• Nesnažte se toto zařízení opravovat sami.

• Nepřekračujte limity nastavených mechanismů.

Péče a údržba:

• S cílem zabránit poškození potahu z potu, používejte ručník nebo po každém cvičení otřete potah hadříkem.

• Lehce namažte všechny pohyblivé části, čímž zlepšíte funkčnost zařízení a předejdete tím zbytečnému opotřebení.

MONTÁŽNÍ NÁVOD

Krok 1:

1. Na pravou stranu základního rámu (1) připevněte spodní pevný rám (2) pomocí tří šestihranných šroubů M10x15 mm (85) a tří podložek M10 (88). Stejným způsobem připojte spodní pevný rám (2) i na levou stranu základního rámu (1).

2. Do základního rámu (1) vložte vodící tyče závaží (7) koncem, na kterém není matice.

3. Na vodící tyče závaží (7) nasuňte dva gumové kroužky (67).

Krok 2:

1. Do základního rámu (1) připojte zadní základní rám (3) a zadní nosný rám (4) pomocí dvou šestihranných šroubů M10x75 mm (74), čtyř podložek M10 (88) a dvou matic M10 (94).

2. Na vodící tyče závaží (7) nasuňte 9 závaží (40).

3. Na výběrový hřídel (21) nasuňte objímku hřídele (63) a první horní díře ho zajistěte s kolíkem (44).

4. Vložte výběrový hřídel (21) do středního otvoru na posledním závaží (40).

5. Nasuňte horní závaží (39) na vodící tyče závaží (7). Pro výběr požadované hmotnosti závaží použijte výběrový kolík (50).

6. Vložte plastovou podložku (62) na horní závaží (39).

Krok 3:

1. Na základní rám (1) připevněte nosný rám (5) pomocí dvou šestihranných šroubů M10x70mm (75), čtyř podložek M10 (88) a dvou matic M10 (94).

2. Z vodicích tyčí závaží (7) odstraňte dva šestihranné šrouby M10x20 mm (79) a dvě podložky M10 (88).

3. Na vodící tyče závaží (7) připevněte horní křížový nosník (6) pomocí dvou šestihranných šroubů M10x20mm (79) a dvou podložek M10 (88).

4. Poté připojte horní křížový nosník (7) k nosnému rámu (5) pomocí dvou šestihranných šroubů M10x70 mm (75), čtyř podložek M10 (88) a dvou matic M10 (94).

5. Nakonec připojte horní křížový nosník (7) k zadnímu nosnému rámu (4) pomocí šestihranné šrouby M10x65 mm (76), dvou podložek M10 (88) a matice M10 (94).

6. Na pravou stranu horního křížového nosníku (7) připevněte horní pevný rám (8) pomocí tří šestihranných šroubů M8x15 mm (83) a tří podložek M8 (90). Stejným způsobem připojte horní pevný rám (8) i na levou stranu horního křížového nosníku (7).

Krok 4:

1. Na horní křížový nosník (6) připojte tlakovou tyč (9) pomocí hřídele (72), dvou podložek M16 (86) a dvou matic M16 (92).

2. Z pravého ramene "Butterfly" (10) vyberte jednu matici M16 (92) a podložku M16 (86).

3. Pravé rameno "Butterfly" (10) připojte na tlakovou tyč (9) pomocí dvou olejových objímek (51), podložky M16 (86) a matice M16 (92).

4. Na pravé rameno "Butterfly" (10) nasuňte pěnový válec (36). Poté nasuňte čtvercový uzávěr (□38x¢26) (68) a držadlo rukojeti (70).

5. Z trubky rukojeti (krátká) (19) vyberte šestihranný šroub M10x20 mm (79) a podložku M10 (88).

6. Na pravé rameno "Butterfly" (10) připevněte trubku rukojeti (krátkou) (19) pomocí šestihranné šrouby M10x20 mm (79) a podložky M10 (88).

7. Stejný způsobem namontujte levé rameno "Butterfly" (11).

8. K nosnému rámu (5) připojte dýmku (49) pomocí šestihranné šrouby M8x40 mm (82), dvou podložek M8 (90) a matice M10 (96).

9. Na dýmku (49) navlékněte podložku ( 30x 10) (89) a matici (46). ∅ ∅

10. Na zadní základní rám (3) a zadní nosný rám (4) připojte dva stabilizační držáky (24) pomocí dvou šestihranných šroubů M10x75 mm (74), čtyř podložek M10 (88) a dvou matic (94).

Krok 5:

1. K nosnému rámu (5) připojte rám sedadla (12) pomocí dvou šestihranných šroubů M10x70 mm (75), čtyř podložek M10 (88) a dvou matic (94).

2. K rámu sedadla (12) připevněte rám na posilování nohou (13) pomocí šestihranné šrouby M12x75 mm (73), dvou podložek M12 (87) a matice M12 (93).

3. Do rámu na posilování nohou (13) vložte bicepsovou podpěru (14), použijte pojistný šroub (55).

4. Na zadní nosný rám (4) namontujte VKR (16) pomocí dvou šroubů M10x70 mm (75), čtyř podložek M10 (88) a dvou matic M10 (94).

Krok 6:

1. Na zadní nosný rám (4) připojte bench spojovací rám (15) použitím jednoho bezpečnostního háku (velký) (41).

2. Na bench spojovací rám (15) připojte bench základní rám (17) Použití bezpečnostního háku (malý) (45).

3. Ze dvou trubek rukojeti (krátká) (19) vyberte šestihranné šrouby M10x20 mm (79) a podložky M10 (88).

4. Na VKR (16) připevněte trubky rukojeti (krátkou) (19) pomocí dvou šestihranných šroubů M10x20 mm (79) a dvou podložek M10 (88).

5. Z trubky rukojeti (dlouhá) (20) vyberte šestihranné šrouby M10x20 mm (79) a podložky M10 (88).

6. Na zadní nosný rám (4) připevněte trubku rukojeti (dlouhou) (20) pomocí šestihranné šrouby M10x20 mm (79) a podložky M10 (88).

7. Na nosný rám (5) připevněte dvě samostatné kladkostroje (27) pomocí dvou šestihranných šroubů M10x65 mm (76), čtyř podložek M10 (88) a dvou matic M10 (94).

Krok 7:

1. Na rám sedadla (12) připevněte sedadlo (30) pomocí čtyř šestihranných šroubů M8x15 mm (83) a čtyř podložek M8 (90).

2. Na nosný rám (5) namontujte opěradlo (31) pomocí dvou šestihranných šroubů M8x65 mm (80) a dvou podložek M8 (90).

3. Na bicepsovou podpěru (14) připevněte bicepsový polštář (32) pomocí dvou šestihranných šroubů M8x15 mm (83) a dvou podložek M8 (90).

4. Na VKR rám (16) připevněte VKR opěradlo (33) a dvě VKR polštáře na ruce (34) pomocí šesti šestihranných šroubů M8x50 mm (81) a šesti podložek M8 (90).

5. Na bench základní rám (17) připevněte bench polštář (35) pomocí čtyř šestihranných šroubů M6x15 mm (84) a čtyř podložek (98).

6. Do rámu sedadla (12), rámu posilování nohou (13), bench hlavního rámu (17) a bench spojovacího rámu (15) vložte čtyři pěnové trubky (18).

7. Na čtyři pěnové trubky (18) nasuňte osm pěnových válečků (37).

Krok 8:

1. Začněte s horním lankem (52)

a). Navlékněte horní lanko (52) do drážky kladky (38) přes horní křížový nosník (6). b). Do přední části horního křížového nosníku (6) namontujte kladku NO.1 (38) pomocí jedné šestihranné šrouby M10x45 mm (77), dvou podložek M10 (88) a jedné matice M10 (94). c). Do horní části nosného rámu (5) namontujte kladku NO.2 (38) a dvě pouzdra kladky (56) pomocí šestihranné šrouby M10x70 mm (75), dvou podložek M10 (88) a matice M10 (94). d). Do zadní části horního křížového nosníku (6) namontujte kladku NO.4 (38) pomocí jedné šestihranné šrouby M10x45 mm (77), dvou podložek M10 (88) a jedné matice M10 (94). e). Jeden konec horního lanka (52) se šroubem připevněte na výběrový hřídel (21) s plastovou podložkou (62). f). Na druhý konec horního lanka (52) připevněte „lat“ tyč (23) pomocí jedné karabiny (42). e). Na U držák kladky (26) namontujte kladku NO.3 (38) pomocí šestihranné šrouby M10x45 mm (77), dvou podložek M10 (88) a matice M10 (94).

2. Montáž „Butterfly“ lanka (53)

a). Do levého ramene „Butterfly“ (11) a pravého ramene „Butterfly“ (10) připojte oba konce „Butterfly“ lanka (53) s použitím dvou šestihranných šroubů M10x35 mm (78), dvou matic M10 (95), čtyř podložek M10 (88) a dvou nylonových matic M10 (94). b). Na dvě samostatné kladkostroje (27) nainstalujte kladky NO.5-7 (38) s použitím dvou šestihranných šroubů M10x45 mm (77), čtyř podložek M10 (88) a dvou matic M10 (94). c). Do zpětného držák U (25) namontujte kladku NO.6 (38) pomocí šestihranné šrouby M10x45 mm (77), dvou podložek M10 (88) a matice M10 (94).

3. Montáž dolního lanka (54)

a). Vložte dolní lanko (54) do drážky kladky (38) přes rám posilování nohou (13). b). Do rámu posilování nohou (13) nainstalujte kladku NO.8 (38) a dvě pouzdra kladky (56) pomocí šestihranné šrouby M10x70 mm (75), dvou podložek M10 (88) a matice M10 (94). c). Do nosného rámu (5) nainstalujte kladku NO.9 (38) a dvě pouzdra kladky (56) pomocí šestihranné šrouby M10x70 mm (75), dvou podložek M10 (88) a matice M10 (94). d). Do zpětného držák U (25) namontujte kladku NO.10 (38) pomocí šestihranné šrouby M10x45 mm (77), dvou podložek M10 (88) a matice M10 (94). e). Do předního základního rámu (1) nainstalujte kladku NO.11 (38) pomocí šestihranné šrouby M10x45 mm (77), dvou podložek M10 (88) a matice M10 (94). f). Na U držák kladky (26) namontujte kladku NO.12 (38) pomocí šestihranné šrouby M10x45 mm (77), dvou podložek M10 (88) a matice M10 (94). g). Jeden konec dolního lanka (54) připevněte do předního základního rámu (1) pomocí jedné karabiny (42), jedené řetězu (krátká) (48), jedené šestihranné šrouby M8x40 mm (82), dvou podložek M8 (90) a matice M8 (96). h). Na druhý konec dolního lanka (54) připevněte spodní tyč (22) nebo kotníkový popruh (71) pomocí jedné řetězu (dlouhá) (47) a dvou karabin (42).

PŘED POUŽITÍM TOHOTO ZAŘÍZENÍ JE TŘEBA ZKONTROLOVAT, ZDA JSOU VŠECHNY MATICE A ŠROUBY UTAŽENÍ !!!

Krok 9:

1. Do středu obou bezpečnostních krytů (29) namontujte desku typu U (28) pomocí dvou šestihranných šroubů M6x15 mm (84), čtyř podložek M6 (91) a dvou matic M6 (97).

2. Tyto bezpečnostní kryty (29) připojte na spodní pevný rám (2) a horní pevný rám (8) pomocí osmi šestihranných šroubů M6x15 mm (84), šestnácti podložek M6 (91) a osmi matic M6 (97).

Dear Customer,

We are pleased, that you have chosen a DUVLAN Fitness Equipment. This quality product has been designed and tested to meet the needs and requirements of a committed Fitness-Training of in-home use. Please carefully read the instructions prior to assembly and first use. Only use the appliance in the manner described in this user's manual. Keep this user's manual in a safe place so it can be easily retrieved for future use.

We wish you lots of success and fun while training,

Your DUVLAN team

Warranty

Seller provides to the product extended 5 year warranty on the frame. For all other components pays 2-year warranty. Excluded from warranty are wearing parts and damages caused by misuse of the product. In the case of claim please contact us. The warranty period starts at the date the product was purchased (please carefully retain your sales receipt).

Customer Service

To best possible support you in the case of problems with your product, we would ask you to please quote the product Model Name and Order Number. These can be found on the invoice.

Waste Disposal

DUVLAN products are recyclable. At the end of its useful life please dispose of this article correctly and safely (local refuse sites).

Contact

Duvlan s.r.o. Textilna 5 / 897 957 01 Banovce nad Bebravou e-mail: servis@duvlan.com web: www.duvlan.com

Advice

The owner’s manual is only for the customer reference. DUVLAN can not guarantee for mistakes occurring due to translation or change in technical specification of the product.

PRECAUTIONS

To reduce the risk of serious injury, read the following safety instructions before using the product. They contain important information for use and maintenance of the equipment as well as for your personal safety. Keep these instructions in a safe place for maintenance purposes or for ordering spare parts.

• The exerciser may not be used by persons with a weight of over 110 kg.

• The device must be constructed in one or two adults.

• Owner responsibility is to ensure that all users of this product are properly informed about

how to safely use this product.

• This product is designed for the physical exercise by adults. Do not leave children or pets unattended in the room with the machine.

• Provide adequate space for safe use of equipment.

• Place the device on non-slip surface. If you want to protect your floor, place the protective

pad device.

• Keep the equipment indoors, away from moisture and dust. Do not put the equipment in a covered patio or near water.

• The product is made for home use only. Warranty and manufacturer's liability do not extend to any product or damage to the product caused by commercial purposes.

• Consult your physician before starting with any exercise programs to receive advice on the optimal training.

• Incorrect/excessive training can cause health injuries.

• If you feel sickness, chest pain, fits of dizziness or breathlessness during your training,

immediately stop the training and consult your physician.

• Ensure that training only starts after correct assembly, adjustment and inspection of the home exerciser.

• Follow the steps of the assembly instruction carefully.

• Use only original parts DUVLAN (see checklist).

• Tighten all adjustable parts to prevent sudden movement while training.

• Do not use the home exerciser without shoes or with loose fitting footwear. During the

training, do not wear loose clothing. Before starting training take off all jewelry. Properly adjust your hair, so you do not obstruct during exercise.

• Damaged components may endanger your safety or reduce the lifetime of the equipment.

• For this reason, worn or damaged parts should be replaced immediately and the equipment

taken out of use until this has been done.

• Check all nuts and bolts, whether they are tight.

• Any assembly/disassemble of the product must be done carefully.

• Keep your hands and feet away from moving parts.

• Do not try to repair this product yourself.

• Do not exceed the limits of the adjusting mechanisms.

Care and maintenance:

• In order to prevent perspiration from damaging the seat cover,use a towel or wipe off the seat cover after each use.

• Lightly grease the moving parts to improve their functioning and prevent unnecessary wear and tear.

ASSEMBLY INSTRUCTIONS

STEP 1:

1. Attach the Lower Fixed Tube (2) to the Base Frame (1), using six M10X15mm Hex Bolts (85) and six M10 Washers (88).

2. Insert the end without nut welded of the Weight Guide Tube (7) into the Base Frame (1).

3. Slide two Rubber Cushions (67) down the Weight Guide Tube (7).

STEP 2:

1. Attach the Back Base Frame (3) and the Back Support Frame (4) to the Base Frame (1), using two M10X75mm Hex Bolts(74), four M10 Washers(88) and two M10 Nylon Nuts(94).

2. Slide nine Weight Plates (40) down the Weight Guide Tube (7).

3. Slide the Selector Shaft Bushing (63) down the Selector Shaft (21) at first hole fix with Selector Shaft Pin (44).

4. Insert the Selector Shaft (21) into hole of the Weight Plate (40).

5. Slide the Top Weight Plate (39) down the Weight Guide Tube (7), insert the Weight Selector Pin (50) into hole of desire weight.

6. Put the Plastic Washer (62) on the Top Weight Plate (39).

STEP 3:

1. Attach the Support Frame (5) to the Base Frame (1), using two M10X70mm Hex Bolts (75), four M10 Washers (88) and two M10 Nylon Nuts (94).

2. Remove two M10X20mm Hex Bolts (79) and two M10 Washers (88) from two Weight Guide Tubes (7).

3.Attach the Upper Cross Beam (6) to the Weight Guide Tubes (7), using two M10X20mm Hex Bolts (79) and two M10 Washers (88).

4. Attach the Upper Cross Beam (6) to the Support Frame (5), using two M10X70mm Hex Bolts (75), four M10 Washers (88) and two M10 Nylon Nuts(94).

5. Attach the Upper Cross Beam (6) to the Back Support Frame (4), using one M10X65mm Hex Bolt (76), two M10Washers (88) and one M10 Nylon Nut (94).

6. Attach two Upper Fixed Tubes (8) to the Upper Cross Beam (6), using six M8X15mm Hex Bolts (83) and six M8 Washers (90).

STEP 4:

1. Attach the Press Bar (9) to the Upper Cross Beam (6), using one Shaft (72), two M16 Washers (86) and two M16 Nylon Nuts (92).

2. Remove one M16 Nylon Nut (92) and one M16 Washer (86) from the Right Butterfly Arm (10).

3. Attach the Right Butterfly Arm (10) to the Press Bar (9), using two Oil Bushings (51), one M16 Washer (86) and one M16 Nylon Nut (92).

4. Slide the Arm Foam Roller (36) onto the Right Butterfly Arm (10). Slide the Mid-empty Square Plug (□38X￠26) (68) and the Handle Grip (70) onto the Right Butterfly Arm (10).

5. Remove one M10X20mm Hex Bolt (79) and one M10 Washer (88) from the Handle Tube (Short) (19).

6. Attach the Handle Tube (Short) (19) to the Right Butterfly Arm (10), using one M10X20mm Hex Bolt (79) and one M10 Washer (88).

7. Assembly the Left Butterfly Arm (11) with same method.

8. Attach the Tobacco-pipe (49) to the Support Frame (5), using one M8X40mm Hex Bolt (82), two M8 Washers (90) and one M10 Nylon Nut (96).

9. Slide the Washer(￠30X￠10) (89) and the Plum Blossom Nut (46) onto the Tobacco-pipe (49).

10. Attach two Stabilizer Brackets (24) to the Back Base Frame (3) and the Back Support Frame (4), using two M10X75mm Hex Bolts (74), four M10 Washers (88) and two M10 Nylon Nuts (94).

STEP 5:

1. Attach the Seat Frame (12) to the Support Frame (5), using two M10X70mm Hex Bolts (75), four M10 Washers (88) and two M10 Nylon Nuts (94).

2. Attach the Leg Extension Frame (13) to the Seat Frame (12), using one M12X75mm Hex Bolts (73), two M12 Washers (87) and one M12 Nylon Nut (93).

3. Insert the Arm Cushion Frame (14) into the Leg Extension Frame (13), using one Knob (55).

4. Attach the VKR (16) to the Back Support Frame (4), using two M10X70mm Hex Bolts (75), four M10 Washers (88) and two M10 Nylon Nuts (94).

STEP 6:

1. Attach the Bench Connected Frame (15) to the Back Support Frame (4), using one Safety Hook (Big) (41).

2. Attach the Bench Main Frame (17) to the Bench Connected Frame (15), using one Safety Hook (small) (45).

3. Remove two M10X20mm Hex Bolts (79) and two M10 Washers (88) from two Handle Tubes (Short) (19).

4. Attach two Handle Tubes (Short) (19) to the VKR (16), using two M10X20mm Hex Bolts (79) and two M10 Washers (88).

5. Remove one M10X20mm Hex Bolt (79) and one M10 Washer (88) from the Handle Tube (long) (20).

6. Attach the Handle Tube (long) (20) to the Back Support Frame (4), using one M10X20mm Hex Bolt (79) and one M10 Washer (88).

7. Attach two Single Pulley Blocks (27) to the Support Frame (5), using two M10X65mm Hex Bolts (76), four M10 Washers (88) and two M10 Nylon Nuts (94).

STEP 7:

1. Attach the Seat Cushion (30) to the Seat Frame (12), using four M8X15mm Hex Bolts (83) and four M8 Washers (90).

2. Attach the Backrest Cushion (31) to the Support Frame (5), using two M8X65mm Hex Bolts (80) and two M8 Washers (90).

3. Attach the Arm Cushion (32) to the Arm Cushion Frame (14), using two M8X15mm Hex Bolts (83) and two M8 Washers (90).

4. Attach the VKR Backrest Cushion (33) and two VKR Arm Cushions (34) to the VKR (16), using six M8X50mm Hex Bolts (81) and six M8 Washers (90).

5. Attach the Bench Cushion (35) to the Bench Main Frame (17), using four M6X15mmBolts (84) and four (￠17X￠6) Washers (98).

6. Insert four Foam Tubes (18) into the Seat Frame (12), the Leg Extension Frame (13), the Bench Main Frame (17) and the Bench Connected Frame (15).

7. Slide eight Leg Foam Rollers (37) onto four Foam Tubes (18).

STEP 8:

1. Start with the Upper Cable (52)

a). With Upper Cable (52) in groove of Pulley (38), thread Cable (52) through Upper Cross Beam (6). b). Install Pulley No.1 (38) to Upper Cross Beam (6), using one M10X45mm Hex Bolt (77), two M10 Washers (88) and one M10 Nylon Nut (94). c). Install Pulley No.2 (38) and two Pulley Bushings (56) to Support Frame (5), using one M10X70mm Hex Bolt (75), two M10 Washers (88) and one M10 Nylon Nut (94). d). Install Pulley No.4 (38) to Upper Cross Beam (6), using one M10X45mm Hex Bolt (77), two M10 Washers (88) and one M10 Nylon Nut (94). e). Attach the bolt end of Upper Cable (52) to Selector Shaft (21) with Plastic Washer (62). f). Install Pulley No.3 (38) to Pulley U (26), using one M10X45mm Hex Bolt (77), two M10 Washers (88) and one M10 Nylon Nut (94). g). Attach Lat Bar (23) to the other end of Upper Cable (52), using one Pothook (42).

2. Assembly the Butterfly Cable (53)

a). Attach both ends of Butterfly Cable (53) to Left Butterfly Arm (11) and Right Butterfly Arm (10), using two M10X35mm Hex Bolts (78), two M10 Nuts (95), four M10 Washers (88) and two M10 Nylon Nuts (94). b). Install Pulley No.5&7 (38) to two Single Pulley Blocks (27), using two M10X45mm Hex Bolts (77), four M10 Washers (88) and two M10 Nylon Nuts (94). c). Install Pulley No.6 (38) to Reverse U (25), using one M10X45mm Hex Bolt (77), two M10 Washers (88) and one M10 Nylon Nut (94).

3. Assembly the Lower Cable (54)

a). With the Lower Cable (54) in groove of Pulley (38) through Leg Extension Frame (13). b). Install Pulley No.8 (38) and two Pulley Bushings (56) to Leg Extension Frame (13), using one M10X70mm Hex Bolt (75), two M10 Washers (88) and one M10 Nylon Nut (94). c). Install Pulley No.9 (38) and two Pulley Bushings (56) to Support Frame (5), using one M10X70mm Hex Bolt (75), two M10 Washers (88) and one M10 Nylon Nut (94). d). Install Pulley No.10 (38) to Reverse U (25), using one M10X45mm Hex Bolt (77), two M10 Washers (88) and one M10 Nylon Nut (94). e). Install Pulley No.11 (38) to Front Base Frame (1), using one M10X45mm Hex Bolt (77), two M10 Washers (88) and one M10 Nylon Nut (94). f). Install Pulley No.12 (38) to Pulley U (26), using one M10X45mm Hex Bolt (77), two M10 Washers (88) and one M10 Nylon Nut (94). g). Attach the end of Lower Cable (54) to Front Base Frame (1), using one Pothook (42), one Chain (short)(48), one M8X40mm Hex Bolt (82), two M8 Washers (90) and one M8 Nylon Nut (96). h). Attach Lower Bar (22) or Ankle Strap (71) to the other end of Lower Cable (54), using one Chain (long) (47) and two Pothooks (42).

STEP 9:

1. Attach two U-type Plates (28) to two Safety Covers (29), using four M6X15mm Hex Bolts (84), eight M6 Washers (91) and four M6 Nylon Nuts (97).

2. Attach two Safety Covers (29) to the Lower Fixed Tube (2) and the Upper Fixed Tube (8), using eight M6X15mm Hex Bolts (84), sixteen M6 Washers (91) and eight M6 Nylon Nuts (97).

ZOZNAM DIELOV / SEZNAM DÍLŮ / PARTS LIST

P.Č. NÁZOV / NÁZEV KS

1 Základný rám / Základní rám 1 2 Spodný pevný rám / Spodní pevný rám 2 3 Zadný základný rám / Zadní základní rám 1 4 Zadný nosný rám / Zadní nosný rám 1 5 Nosný rám / Nosný rám 1 6 Horný krížový nosník / Horní křížový nosník 1 7 Vodiaca tyč pre závažie / Vodící tyč pro závaží 2 8 Horný pevný rám / Horní pevný rám 2

9 Tlaková tyč / Tlaková tyč 1 10 Pravé rameno Butterfly/ Pravé rameno Butterfly 1 11 Ľavé rameno Butterfly / Levé rameno Butterfly 1 12 Rám sedadla / Rám sedadla 1 13 Rám na posilňovanie nôh / Rám na posilování nohou 1 14 Bicepsová podpera / Bicepsová podpěra 1 15 Bench spojovací rám / Bench spojovací rám 1 16 VKR/ VKR 1 17 Bench základný rám / Bench základní rám 1 18 Rúrka na penový valec / Trubka na pěnový válec 4 19 Rúrka rukoväte (krátka) / Trubka rukojeti (krátká) 4 20 Nožná rúrka/ Nožní trubka 1 21 Výberový hriadeľ / Výběrový hřídel 1 22 Spodná tyč / Spodní tyč 1 23 Lat tyč / Lat tyč 1 24 Stabilizačný držiak / Stabilizační držák 2 25 Spätný U držiak kladky / Zpětný U držák kladky 1 26 U držiak kladky / U držák kladky 1 27 Jednoduchý držiak kladky / Jednoduchý držák kladky 2 28 Doska typu U / Deska typu U 2 29 Bezpečnostný kryt / Bezpečnostní kryt 2 30 Sedadlo / Sedadlo 1 31 Opierka chrbta/ Opěrka zad 1 32 Bicepsový vankúš / Bicepsový polštář 1 33 VKR opierka rúk/ VKR opěrka rukou 2 34 VKR opierka chrbta/ VKR opěrka zad 1 35 Bench vankúš / Bench polštář 1 36 Ručný penový valec / Ruční pěnový válec 2 37 Nožný penový valec / Nožní pěnový válec 8 38 Kladka / Kladka 12 39 Horné závažie / Horní závaží 1 40 Závažie / Závaží 9 41 Bezpečnostný hák (veľký) / Bezpečnostní hák (velký) 1 42 Karabína / Karabina 4 43 Nárazník / Nárazník 1 44 Kolík / Kolík 1 45 Bezpečnostný hák (malý) / Bezpečnostní hák (malý) 1 46 Matica / Matice 1 47 Reťaz (dlhá) / Řetěz (dlouhá) 1

48 Reťaz (krátka) / Řetěz (krátká) 1 49 Fajka / Fajka 1 50 Výberový kolík / Výběrový kolík 1 51 Olejová objímka / Olejová objímka 4 52 Horné lanko / Horní lanko 1 53 Butterfly lanko / Butterfly lanko 1 54 Dolné lanko / Dolní lanko 1 55 Poistná skrutka / Pojistný šroub 1 56 Púzdro kladky / Pouzdro kladky 6 57 Štvorcový koncový uzáver 50mm / Čtvercový koncový uzávěr 50mm 7 58 Štvorcový koncový uzáver 45mm / Čtvercový koncový uzávěr 45mm 1 59 Štvorcový koncový uzáver 38mm / Čtvercový koncový uzávěr 38mm 1 60 Kruhový koncový uzáver 25mm / Kruhový koncový uzávěr 25mm 8 61 Koncovka výberového hriadeľa / Koncovka výběrového hřídele 1 62 Plastová podložka / Plastová podložka 1 63 Objímka hriadeľa / Objímka hřídele 1 64 Kruhový koncový uzáver 38mm / Kruhový koncový uzávěr 38mm 2 65 Nárazníková koncovka / Nárazníková koncovka 2 66 Kruhový uzáver 50mm / Kruhový uzávěr 50mm 7 67 Gumený krúžok / Gumový kroužek 2 68 Štvorcová zátka (□38x¢26) / Čtvercová zátka (□38x¢26) 2 69 Štvorcová zátka (□50x□45) / Čtvercová zátka (□50x□45) 1 70 Držadlo rukoväte / Držadlo rukojeti 11 71 Členkový popruh / Kotníkový popruh 1 72 Hriadeľ / Hřídel 1 73 Skrutka M12x75 mm / Šroub M12x75 mm 1 74 Skrutka M10x75 mm / Šroub M10x75 mm 4 75 Skrutka M10x70 mm / Šroub M10x70 mm 11 76 Skrutka M10x65 mm / Šroub M10x65 mm 3 77 Skrutka M10x45 mm / Šroub M10x45 mm 9 78 Skrutka M10x35 mm / Šroub M10x35 mm 2 79 Skrutka M10x20 mm / Šroub M10x20 mm 7 80 Skrutka M8x65 mm / Šroub M8x65 mm 2 81 Skrutka M8x50 mm / Šroub M8x50 mm 6 82 Skrutka M8x40 mm / Šroub M8x40 mm 2 83 Skrutka M8x15 mm / Šroub M8x15 mm 12 84 Skrutka M6x15 mm / Šroub M6x15 mm 16 85 Skrutka M10x15 mm / Šroub M10x15 mm 6 86 Podložka M16 / Podložka M16 4 87 Podložka M12 / Podložka M12 2 88 Podložka M10 / Podložka M10 71 89 Podložka ( 30x 10) / Podložka ( 30x 10)∅ ∅ ∅ ∅ 1 90 Podložka M8 / Podložka M8 24 91 Podložka M6 / Podložka M6 24 92 Matica M16 / Matice M16 4 93 Matica M12 / Matice M12 1 94 Matica M10 / Matice M10 29 95 Matica M10 / Matice M10 2

96 Matica M8 / Matice M8 2 97 Matica M6 / Matice M6 12 98 Podložka ( 17x 6) / Podložka ( 17x 6)∅ ∅ ∅ ∅ 4

SCHEMATICKÝ POHĽAD / SCHEMATICKÝ POHLED / EXPLODED VIEW

DUVLAN loki DVL2011 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
