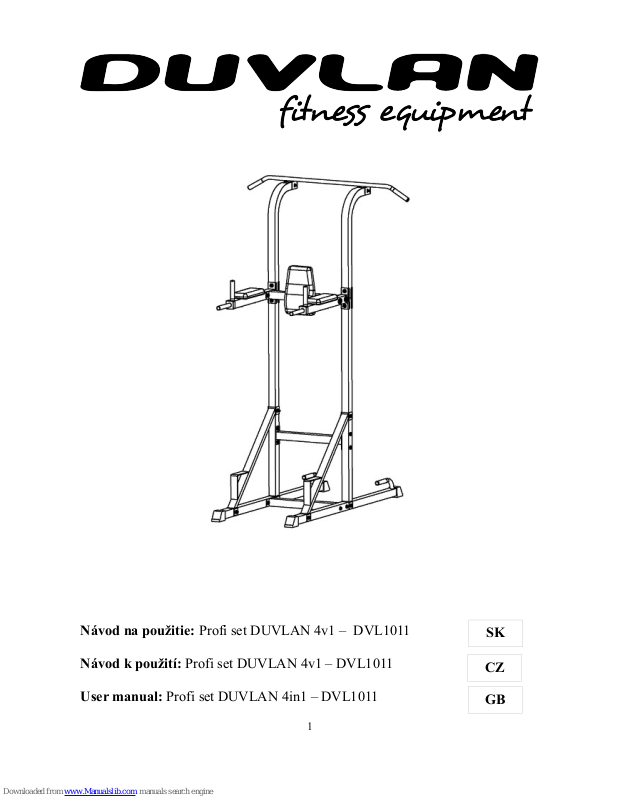

DUVLAN DVL1011 User Manual [cs, en, sk]

Návod na použitie: Profi set DUVLAN 4v1 – DVL1011

Návod k použití: Profi set DUVLAN 4v1 – DVL1011

User manual: Profi set DUVLAN 4in1 – DVL1011

1

CZ

GB

SK

Vážené zákazníčky, vážení zákazníci

Teší nás, že ste sa rozhodli pre zariadenie značky Duvlan. Tento kvalitný produkt je navrhnutý a
testovaný pre fitness tréningy v domácom prostredí. Pred poskladaním zariadenia si pozorne
prečítajte návod na použitie. Používajte zariadenie iba tak ako je to popísané v tomto návode na
použitie. Návod uschovajte pre prípad ďalšej potreby.

Prajeme Vám veľa zábavy a úspechov pri Vašom tréningu.

Váš Duvlan tím

Záruka

Na chyby materiálu a spracovanie poskytuje Duvlan záruku 5 rokov na rám a 2 roky na ostatné
diely.
Záruka sa nevzťahuje na opotrebované časti a škody spôsobené nesprávnou manipuláciou so
zariadením. V prípade reklamácie nás kontaktujte.
Záručná doba začína plynúť dátumom predaja. (uschovajte preto doklad o kúpe).

Zákaznícky servis

Aby sme Vám mohli čo najlepšie pomôcť s prípadnými problémami na Vašom zariadení, poznačte
si presný názov výrobku a číslo objednávky. Tieto údaje nájdete na faktúre.

Pokyny pre zaobchádzanie so zariadením po vyradení z prevádzky

Zariadenie Duvlan je recyklovateľné. Prosíme Vás, aby ste Vaše zariadenie po skončení životnosti
odovzdali do zberní odpadu (alebo miesta na to určeného).

Kontakt

Duvlan s.r.o.
Textilná 5/897
957 01 Bánovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com

Pokyny

Tento návod na použitie je len referencia pre zákazníkov. Duvlan nepreberá ručenie za chyby
vzniknuté prekladom, alebo technickou zmenou produktu.

2

SK

Dôležité bezpečnostné upozornenie

Ak chcete znížiť riziko vážneho poranenia, prečítajte si nasledujúce bezpečnostné pokyny pred
použitím produktu. Dozviete sa dôležité informácie o bezpečnosti, správnom používaní a údržbe
zariadenia. Uschovajte tento návod na používanie v prípade neskoršej opravy, údržby alebo
objednania náhradných súčiastok.

• Toto zariadenie nemôže používať osoba, ktorej telesná hmotnosť je väčšia ako 100 kg.

• Zariadenie musí byť zostrojené jednou alebo dvomi dospelými osobami.

• Povinnosťou majiteľa je zabezpečiť, aby všetci užívatelia tohto výrobku boli riadne

informovaní o tom, ako bezpečne majú tento produkt používať.

• Zariadenie je navrhnuté pre tréning dospelých osôb. Nenechávajte deti a domáce zvieratá
bez dozoru v miestnosti so strojom.

• Zabezpečte dostatočný priestor na bezpečné používanie zariadenia.

• Postavte zariadenie na nekĺzavý povrch. V prípade, že chcete chrániť Vašu podlahu, položte

pod zariadenie ochrannú podložku.

• Používajte zariadenie vo vnútri a chráňte ho pred vlhkosťou a prachom. Neumiestňujte
zariadenie do zastrešenej verandy a v blízkosti vody.

• Zariadenie je navrhnuté pre domáce používanie. Pre komerčné využívanie zariadenia sa na
zariadenie záruka nevzťahuje a výrobca za zariadenie neručí.

• Pri zdravotných komplikáciách a obmedzeniach konzultujte Váš tréning s Vašim lekárom.
Povie Vám, ktorý tréning je pre Vás vhodný.

• Nesprávny tréning a precenenie Vašich schopností môže poškodiť Vaše zdravie.

• Pokiaľ počas tréningu pocítite nevoľnosť, bolesť na hrudi alebo sa Vám bude zle dýchať,

okamžite ukončite tréning a vyhľadajte lekára.

• S tréningom začnite až potom ako sa presvedčíte, že zariadenie je správne poskladané a
nastavené.

• Pri montáži zariadenia postupujte presne podľa návodu.

• Používajte len originálne diely Duvlan (pozri zoznam).

• Pevne utiahnite všetky časti, aby ste zabránili ich uvoľneniu počas tréningu.

• Nepoužívajte zariadenie na boso alebo s voľnou obuvou. Počas tréningu nenoste voľné

oblečenie. Pred začatím tréningu odložte všetky šperky. Vlasy si riadne upravte, aby Vám
počas cvičenia neprekážali.

• Poškodené diely môžu ohroziť Vašu bezpečnosť a ovplyvniť životnosť zariadenia.
Opotrebované a poškodené diely okamžite vymeňte, alebo zariadenie prestaňte používať.

• Pravidelne kontrolujte všetky matice a skrutky, či sú dotiahnuté.

• Akákoľvek montáž/demontáž zariadenia musí byť vykonaná starostlivo.

Starostlivosť a údržba:

S cieľom zabrániť poškodeniu poťahu z potu po každom cvičení utrite poťah handričkou.

3

SK

Vážené zákaznice, vážení zákazníci

Těší nás, že jste se rozhodli pro zařízení značky Duvlan. Tento kvalitní produkt je navržen a
testován pro fitness tréninky v domácím prostředí. Před sestavením zařízení si pozorně přečtěte
návod k použití. Používejte zařízení pouze tak jak je to popsáno v tomto návodu k použití. Návod
uschovejte pro případ další potřeby.

Přejeme Vám hodně zábavy a úspěchů při Vašem tréninku.

Váš Duvlan tím

Záruka

Na vady materiálu a zpracování poskytuje Duvlan záruku 5 let na rám a 2 roky na ostatní díly.
Záruka se nevztahuje na opotřebované části a škody způsobené nesprávnou manipulací se
zařízením. V případě reklamace nás kontaktujte.
Záruční doba začíná dnem prodeje. (uschovejte proto doklad o koupi).

Zákaznický servis

Aby jsme Vám mohli co nejlépe pomoci s případnými problémy na Vašem zařízení, poznamenejte
si přesný název výrobku a číslo objednávky. Tyto údaje najdete na faktuře.

Pokyny pro zacházení se zařízením po vyřazení z provozu

Zařízení Duvlan je recyklovatelné. Prosíme Vás, abyste Vaše zařízení po ukončení životnosti
odevzdali do sběren odpadu (nebo místa k tomu určeného).

Kontakt

Duvlan s.r.o.
Textilní 5 / 897
957 01 Bánovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com

Pokyny

Tento návod k použití je pouze reference pro zákazníky. Duvlan nepřebírá ručení za chyby vzniklé
překladem nebo technickou změnou produktu.

4

CZ

Důležité bezpečnostní upozornění

Pokud chcete snížit riziko vážného poranění, přečtěte si následující bezpečnostní pokyny před
použitím produktu. Dozvíte se důležité informace o bezpečnosti, správném používání a údržbě
zařízení. Uschovejte tento návod k použití v případě pozdější opravy, údržby nebo objednání
náhradních dílů.

• Toto zařízení nemůže používat osoba, jejíž tělesná hmotnost je větší než 100 kg.

• Zařízení musí být konstruováno jednou nebo dvěma dospělými osobami.

• Povinností majitele je zajistit, aby všichni uživatelé tohoto výrobku byli náležitě

informováni o tom, jak bezpečně mají tento produkt používat.

• Zařízení je navrženo pro trénink dospělých osob. Nenechávejte děti a domácí zvířata bez
dozoru v místnosti se strojem.

• Zabezpečte dostatečný prostor pro bezpečné používání zařízení.

• Postavte zařízení na neklouzavý povrch. V případě, že chcete chránit vaši podlahu, položte

pod zařízení ochrannou podložku.

• Používejte zařízení uvnitř a chraňte ho před vlhkostí a prachem. Neumisťujte zařízení do
zastřešené verandě av blízkosti vody.

• Zařízení je navrženo pro domácí použití. Pro komerční využití zařízení se na zařízení
nevztahuje záruka a výrobce za zařízení neručí.

• Při zdravotních komplikacích a omezeních konzultujte váš trénink s vaším lékařem. Řekne
vám, který trénink je pro vás vhodný.

• Nesprávný trénink a přecenění vašich schopností může poškodit vaše zdraví.

• Pokud během tréninku pocítíte nevolnost, bolest na hrudi nebo se Vám bude špatně dýchat,

okamžitě ukončete trénink a vyhledejte lékaře.

• S tréninkem začněte až poté jako se přesvědčíte, že zařízení je správně poskládané a
nastavené.

• Při montáži zařízení postupujte přesně podle návodu.

• Používejte pouze originální díly Duvlan (viz seznam).

• Pevně utáhněte všechny části, abyste zabránili jejich uvolnění během tréninku.

• Nepoužívejte zařízení na boso nebo s volnou obuví. Během tréninku nenoste volné oblečení.

Před zahájením tréninku odložte všechny šperky. Vlasy si řádně upravte, aby vám během
cvičení nepřekážely.

• Poškozené díly mohou ohrozit vaši bezpečnost a ovlivnit životnost zařízení. Opotřebované a
poškozené díly okamžitě vyměňte, nebo zařízení přestaňte používat.

• Pravidelně kontrolujte všechny matice a šrouby, zda jsou dotaženy.

• Jakékoli montáž / demontáž zařízení musí být provedena pečlivě.

Péče a údržba:

S cílem zabránit poškození potahu z potu po každém cvičení otřete potah hadříkem.

5

CZ

Dear Customer,

We are pleased, that you have chosen a Duvlan Fitness Equipment. This quality product has been
designed and tested to meet the needs and requirements of a committed Fitness-Training of in-home
use. Please carefully read the instructions prior to assembly and first use. Only use the appliance in
the manner described in this user's manual. Keep this user's manual in a safe place so it can be
easily retrieved for future use.

We wish you lots of success and fun while training,

Your Duvlan team

Warranty

For any defects in material Duvlan provides 5 years warranty on frame and 2 years for other parts.
Excluded from warranty are wearing parts and damages caused by misuse of the product. In the
case of claim please contact us.
The warranty period starts at the date the product was purchased (please carefully retain your sales
receipt).

Customer Service

To best possible support you in the case of problems with your product, we would ask you to please
quote the product Model Name and Order Number. These can be found on the invoice.

Waste Disposal

Duvlan products are recyclable. At the end of its useful life please dispose of this article correctly

and safely (local refuse sites).

Contact

Duvlan s.r.o.
Textilna 5 / 897
957 01 Banovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com

Advice

The owner’s manual is only for the customer reference. Duvlan can not guarantee for mistakes
occurring due to translation or change in technical specification of the product.

6

GB

Precautions

To reduce the risk of serious injury, read the following safety instructions before using the product.
They contain important information for use and maintenance of the equipment as well as for your
personal safety. Keep these instructions in a safe place for maintenance purposes or for ordering
spare parts.

• The exerciser may not be used by persons with a weight of over 100 kg.

• The device must be constructed in one or two adults.

• Owner responsibility is to ensure that all users of this product are properly informed about

how to safely use this product.

• This product is designed for the physical exercise by adults. Do not leave children or pets
unattended in the room with the machine.

• Provide adequate space for safe use of equipment.

• Place the device on non-slip surface. If you want to protect your floor, place the protective

pad device.

• Keep the equipment indoors, away from moisture and dust. Do not put the equipment in a
covered patio or near water.

• The product is made for home use only. Warranty and manufacturer's liability do not extend
to any product or damage to the product caused by commercial purposes.

• Consult your physician before starting with any exercise programs to receive advice on the
optimal training.

• Incorrect/excessive training can cause health injuries.

• If you feel sickness, chest pain, fits of dizziness or breathlessness during your training,

immediately stop the training and consult your physician.

• Ensure that training only starts after correct assembly, adjustment and inspection of the
home exerciser.

• Follow the steps of the assembly instruction carefully.

• Use only original parts Duvlan (see checklist).

• Tighten all parts to prevent sudden movement while training.

• Do not use the home exerciser without shoes or with loose fitting footwear. During the

training, do not wear loose clothing. Before starting training take off all jewelry. Properly
adjust your hair, so you do not obstruct during exercise.

• Damaged components may endanger your safety or reduce the lifetime of the equipment.
For this reason, worn or damaged parts should be replaced immediately and the equipment
taken out of use until this has been done.

• Check all nuts and bolts, whether they are tight.

• Any assembly/disassemble of the product must be done carefully.

Care and maintenance:

In order to prevent perspiration from damaging the seat cover wipe off the seat cover after each use.

7

GB

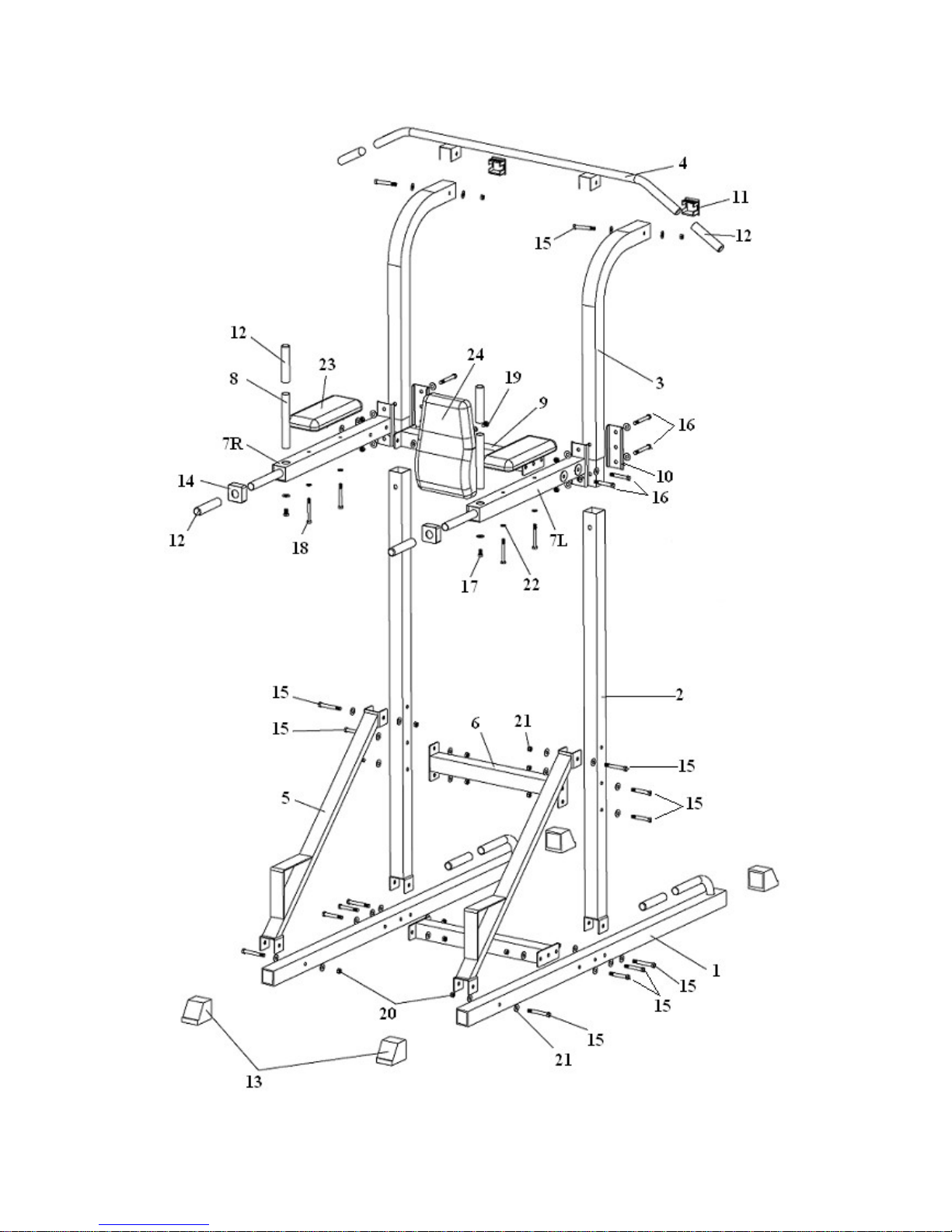

Schematický pohľad / Schematický pohled / Exploded view

8

Zoznam dielov / Seznam dílů / Part list

P.Č./P.N. Názov/Název/Part Name KS/Q'TY

1 Základná tyč/Základní tyč/Base Pipe 2
2 Stojanová tyč/Stojanová tyč/Stand Pipe 2
3 Horná ohnutá tyč/Horní ohnutá tyč/Top Flex Pipe 2
4 Hrazda/Hrazda/High Draught 1
5 Podperný rám/Podpěrný rám/False work Frame 2
6 Spojovacia tyčSpojovací tyč/Connect Pipe 2

7L Ľavá tyč bradla/Levá tyč bradla/Ancon Pipe Lift 1
7R Pravá tyč bradla/Pravá tyč radla/Ancon Pipe Right 1

8 Ručná rúrka/Ruční trubka/Hand Pipe 2
9 Chrbtová tyč/Zádová tyč/Back Cushion Pipe 1

10 Spojovací diel/spojovací díl/Connector Piece 2

11 Štvorcová krytka/Čtvercová krytka/Square Pulg 2
12 Pena rukoväte/Pěna rukojeti/Handle Bar Grip 8
13 Vonkajšia krytka/Vnější krytka /Ellipse Outside Plug 4
14 Ozdobný kryt/Ozdobný kryt/Adorn Cover 2
15 Skrutka M10x70/Šroub M10x70/M10*70 Hex Bolt 16
16 Skrutka M10x75/Šroub M10x75/M10*75 Hex Bolt 8
17 Skrutka M10x20/Šroub M10x20/M10*20 Hex Bolt 2
18 Skrutka M8x65/Šroub M8x65/M8*65 Hex Bolt 4
19 Skrutka M8x20/Šroub M8x20/M8*20 Hex Bolt 2
20 Nylónová matica M10/Nylonová matice M10/M10 Nylon Nut 24
21 Podložka/Podložka/∅20*∅10.3*1.5T Washer 50
22 Podložka/Podložka/∅16*∅8.3*1.5T Washer 6
23 Podpierka predlaktia/Podpěrka předloktí/Ancon Mat 2
24 Chrbtová opierka/zádová opěrka/Back Cushion 1

Postup pri montáži/Postup při montáži/Assembly instuctions

SK:

Vyberte všetky diely z kartónu a položte ich na zem. Skontrolujte si diely so zoznamom dielov a
uistite sa, že nijaký diel v kartóne nechýba.

CZ:

Vyberte všechny díly z kartonu a položte je na zem. Zkontrolujte si díly se seznamem dílů a ujistěte
se, že žádný díl v kartonu nechybí.

GB:

Take the all parts out of the carton and put them on the floor. Check the parts with the parts list to
make sure there’s no missing part in the carton.

9

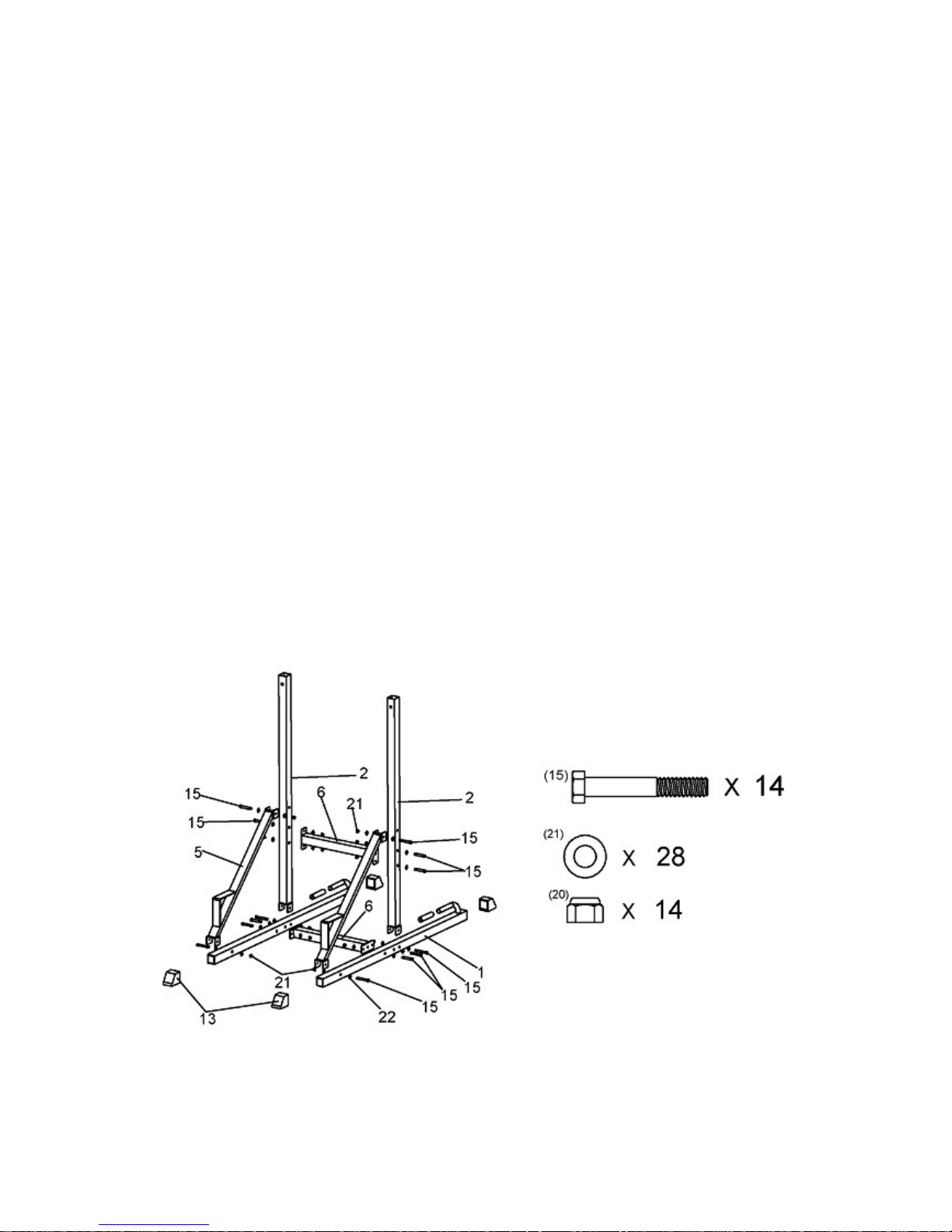

Krok 1 / Krok 1 / Step 1

SK:

Spojte základnú tyč (1) so spojovacou tyčou (6), zabezpečte ich skrutkami (15), podložkami (21) a
maticami (20).
Pripojte stojanovú tyč (2) na základnú tyč (1), zabezpečte ju skrutkami (15), podložkami (21) a
maticami (20), potom spojte stojanovú tyč (2) so spojovacou tyčou (6), zabezpečte ich skrutkami
(15), podložkami (21) a maticami (20).
Pripojte podperný rám (5) na základnú tyč (1) a stojanovú tyč (2), zabezpečte ich skrutkami (15),
podložkami (21) a maticami (20).

CZ:

Spojte základní tyč (1) se spojovací tyčí (6), zajistěte jejich šrouby (15), podložkami (21) a
maticemi (20).
Připojte stojanovou tyč (2) na základní tyč (1), zajistěte ji šrouby (15), podložkami (21) a maticemi
(20), pak spojte stojanovou tyč (2) se spojovací tyčí (6), zajistěte jejich šrouby (15) , podložkami
(21) a maticemi (20).
Připojte podpěrný rám (5) na základní tyč (1) a stojanovou tyč (2), zajistěte jejich šrouby (15),
podložkami (21) a maticemi (20).

GB:

Join together the Base Pipe (1) with the Connect Pipe (6), securing them with Hex Bolt (15),
Washer (21) and Nylon Nut (20).
Join the Stand Pipe (2) with the Base Pipe (1), securing them with Hex Bolt (15), Washer (21) and
Nylon Nut (20), then join the Connect Pipe (6) with the Stand Pipe(2), securing them with Hex Bolt
(15), Washer (21) and Nylon Nut (20).
Join the False work Frame (5) with the Base Pipe (1) and the Stand Pipe (2), securing them with
Hex Bolt (15), Washer (21) and Nylon Nut (20).

10

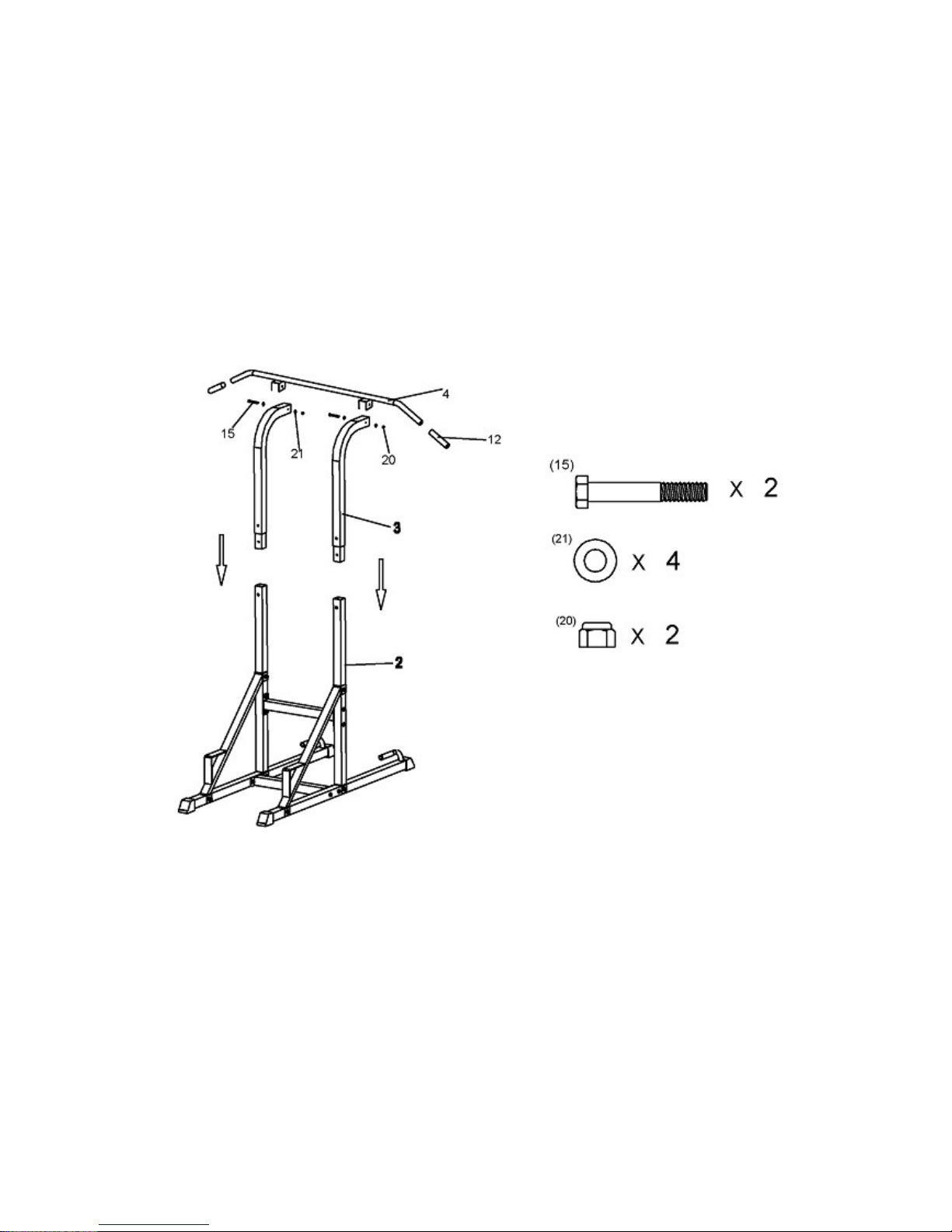

Krok 2 / Krok 2 / Step 2

SK:

Pripojte hrazdu (4) na hornú ohnutú tyč (3), zabezpečte ju skrutkami (15), podložkami (21) a
maticami (20), potom vložte hornú ohnutú tyč (3) do stojanovej tyče (2), ako je znázornené.

CZ:

Připojte hrazdu (4) na horní ohnutou tyč (3), zajistěte ji šrouby (15), podložkami (21) a maticemi
(20), pak vložte horní ohnutou tyč (3) do stojanové tyče (2), jak je znázorněno.

GB:

Join together the High Draught (4) with the Top Flex Pipe (3), securing them with Hex Bolt (15),
Washer (21) and Nylon Nut (20), then put the Top Flex Pipe (3) on the Stand Pipe (2) as shown.

11

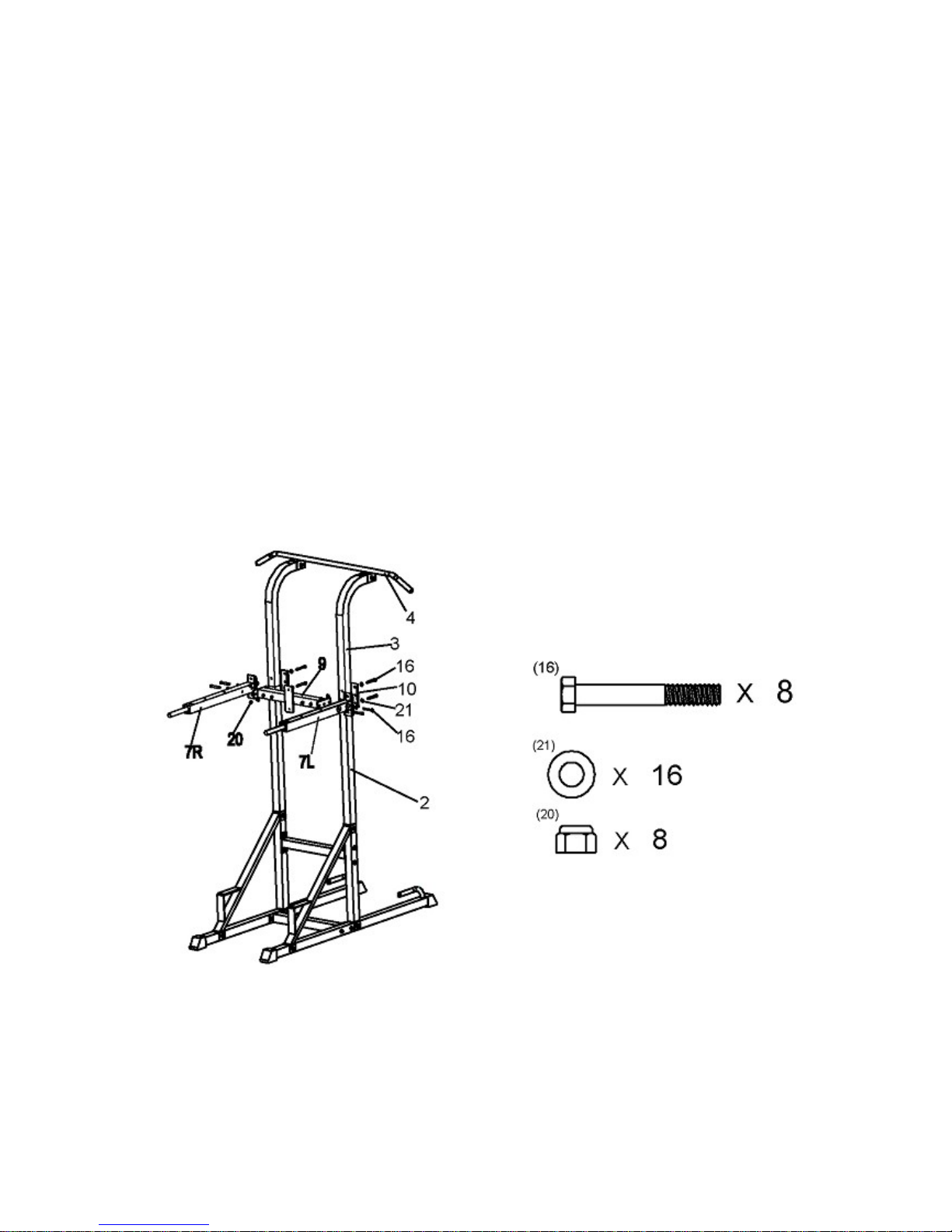

Krok 3 / Krok 3 / Step 3

SK:

Pripojte ľavú tyč bradla (7L) a hornú ohnutú tyč (3) pomocou spojovacieho dielu (75), zabezpečte
ich skrutkami (16), podložkami (21) a maticami (20), ako je znázornené. Pripojte pravú tyč bradla
(7R) rovnako ako ľavú tyč bradla (7L).
Pripojte chrbtovú tyč (9) na tyč bradla (7), zabezpečte ju skrutkami (16), podložkami (21) a
maticami (20), ako je znázornené.

CZ:

Připojte levou tyč bradla (7L) a horní ohnutou tyč (3) pomocí spojovacího dílu (75), zajistěte je
šrouby (16), podložkami (21) a maticemi (20), jak je znázorněno. Připojte pravou tyč bradla (7R)
stejně jako levou tyč bradla (7L).
Připojte zádovou tyč (9) na tyč bradla (7), zajistěte ji šrouby (16), podložkami (21) a maticemi (20),
jak je znázorněno.

GB:

Connect the Ancon Pipe (7L) and the Top Flex Pipe (3) with the Connector Piece (10), securing
them with Hex Bolt (16), Washer (21) and Nylon Nut (20) as shown. Join the Ancon Pipe (7R) as
the Ancon Pipe (7L).
Join the Back Cushion Pipe (9) with the Ancon Pipe (7), securing them with Hex Bolt (16), Washer
(21) and Nylon Nut (20) as shown.

12

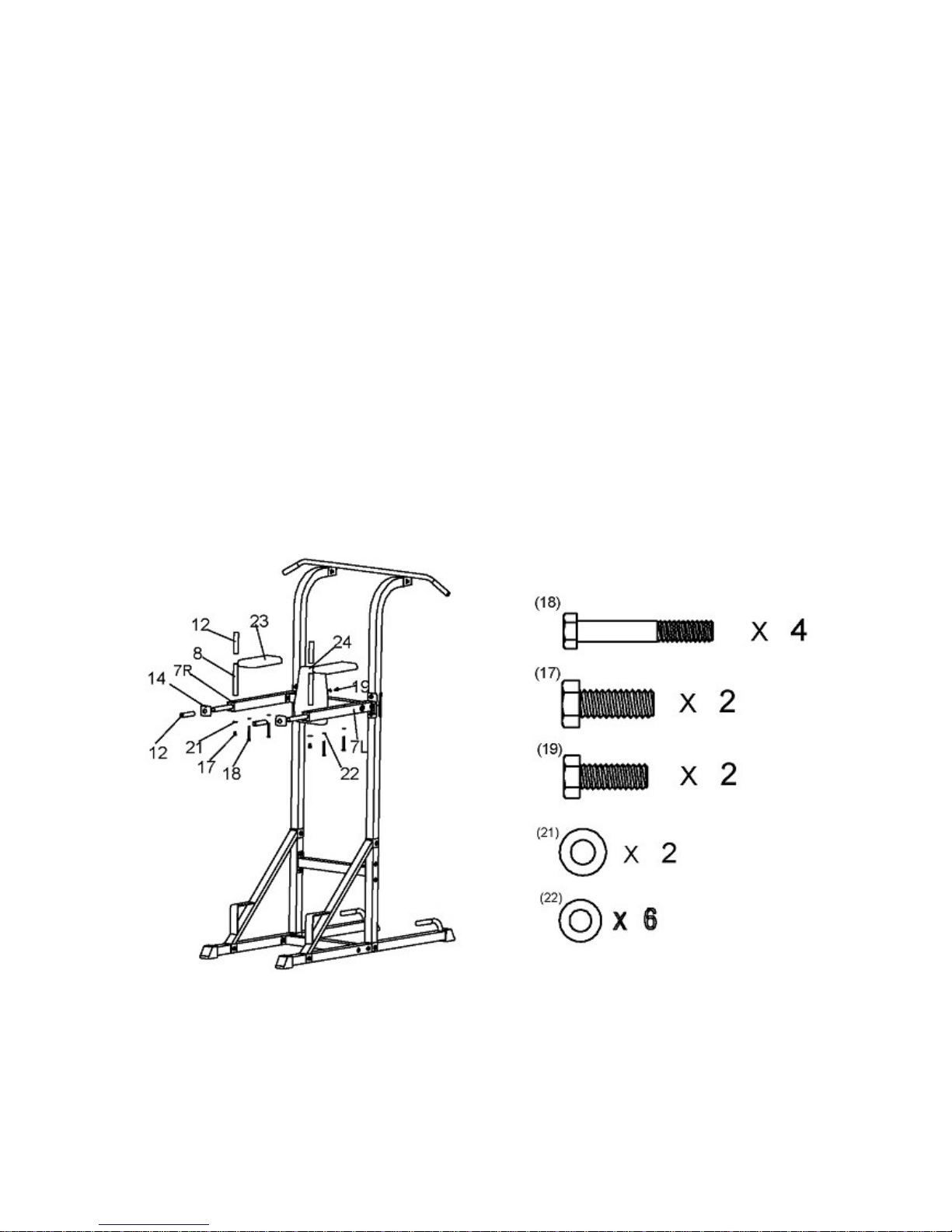

Krok 4 / Krok 4 / Step 4

SK:

Pripojte ručnú rúrku (8) na ľavú a pravú tyč bradla (7L) a (7R), zabezpečte ich skrutkou (17) a
podložkou (21).
Pripojte podpierku predlaktia (23) na ľavú a pravú tyč bradla (7L) a (7R), zabezpečte ich skrutkou
(18) a podložkou (21), potom priskrutkujte opierku chrbta (24) k chrbtovej tyči (9) pomocou
skrutiek (19) a podložiek (21).

CZ:

Připojte ruční trubku (8) na levou a pravou tyč bradla (7L) a (7R), zajistěte jejich šroubem (17) a
podložkou (21).
Připojte podpěrku předloktí (23) na levou a pravou tyč bradla (7L) a (7R), zajistěte jejich šroubem
(18) a podložkou (21), pak přišroubujte opěrku zad (24) k zádové tyči (9) pomocí šroubů (19) a
podložek (21).

GB:

Join the Hand Pipe (8) with the Ancon Pipe (7L) and (7R), securing them with the Hex Bolt (17)
and Washer (21).
Join the Ancon Mat (23) with the Ancon Pipe (7L) and (7R),securing them with the Hex Bolt (18)
and Washer (22), then screw the Back Cushion (24) to the Back Cushion Pipe (9) with the Hex Bolt
(19) and Washer (22).

13
