S 11000, S 21000, S 32000, S 34000, S 46000

S 11000

, S 21000 EX, S 34000

Bruksanvisning i original

Original instructions

Originalbetriebsanleitung

Eredeti használati utasítás

Original brugsanvisning

Alkuperäiset Ohjeet

Part No 94160-G

Notice originale

Manual original

Istruzioni originali

Oorspronkelijke gebruiksaanwijzing

Руководство пользователя

Oryginalna instrukcja

VARNING! Läs bruksanvisningen före användning av maskinen. WARNING! Read the istruction manual before using the machine. ACHTUNG! Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine sorgfältig

durch.

FIGYELEM! Olvassa el a kézikönyvet, mielőtt a gép használata. ADVARSEL! Læs manualen, før du bruger maskinen. VAROITUS! Lue käyttöohjeet ennen laitteen käyttöä. ATTENTION! Lisez le manuel d’instructions avant d’utiliser la machine. ¡AVISO! lea el manual de instrucciones antes de utilizar el aparato. AVVERTENZA! Leggere attentamente il manuale istruzioni prima di utilizzare la macchina. WAARSCHUWING! Lees de gebruiksaanwijzing voor het gebruik van de machine.

ПРЕДУПРЕЖДЕНИЕ! Прочтите инструкцию перед использованием

аппарата.

UWAGA! Przed użyciem maszyny należy przeczytać niniejszą instrukcję.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 2

Part No 94160-G

Dustcontrol reserverar sig för tryckfel och produktförändringar.

Dustcontrol reserves the right to change speciﬁ cations without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.

Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.

A Dustcontrol nyomdahibákért és a gyártmányokban történt változtatásokért nem vállal felelõsséget.

Dustcontrol forbeholder sig ret til at ændre speciﬁ kationer uden forudgående varsel og er ikke forpligtet til ændring af tidligere leverede produkter. Dustcontrol er ikke ansvarlig for trykfejl etc. i denne manual.

Dustcontrol ei vastaa mahdollisista painovirheistä eikä tuotemuutoksista.

Dustcontrol se réserve le droit de modiﬁ er les spéciﬁ cations sans indication préalable et sans aucune obligation de changer les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce livret.

Dustcontrol se reserva el derecho de cambiar las especiﬁ caciones sin notiﬁ carlo, n o teni endo obli gaciones de modiﬁ car los productos previamente suministrados. Dustcontrol no es responsable por errores u omisiones en este manual.

Dustcontrol si riserva il diritto di modiﬁ ca senza preavviso e senza l’obbligo di modiﬁ ca del prodotto già consegnato. Dustcontrol non è responsabile di eventuali errori od omissioni contenuti in questo manuale.

Dustcontrol behoudt zich het recht voor speciﬁ caties te wijzigen zonder voorafgaande kennisgeving en is niet ver- plicht om eerder geleverde producten aan te passen.

Компания Dustcontrol оставляет за собой право без предварительного уведомления изменять спецификации изделий и не несёт ответственности за изменения ранее поставленных изделий. Компания Dustcontrol не отвечает за ошибки

или пропуски в этом каталоге.

Dustcontrol zastrzega sobie prawo do zmiany specyﬁ kacji bez uprzedenia i nie ma obowiązku zmiany wcześniej dostarczonych produktów. Dustrontrol nie ponosi odpowiedzialności za błędy i pominięcia obecne w niniejszym katalogu.

Tillverkare/Manufactured by/Hersteller/Gyártó/ Fremstillet af/Valmistaja/Fabriqué par/Fabricado por/ Prodotto da/Vervaardigd door/Изготовитель/ Wypro-

Såld av/Sold by/Verkauft von/Eladó/Solgt af/Myyjä/ Vendu par/Perdido/Venduto da/Geleverd door/ Продаве/Sprzedawane przez:

dukowano przez:

Dustcontrol AB Box 3088, Kumla Gårdsväg 14 SE-145 03 Norsborg Tel: + 46 8 531 940 00 support@dustcontrol.se www.dustcontrol.com

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 3

Part No 94160-G

Innehållsförteckning

SVENSKAENGLISHDEUTSCH

Säkerhetsföreskrifter __________ 7-8 Funktionsbeskrivning __________8-9 Tekniska data ______________ 10-16 Installation __________________ 17 Provkörning _________________ 18 Underhåll ___________________ 18 Filterbyte ___________________ 18

Contents

Safety Considerations _______ 22-23 System Description _________ 23-24 Technical Data _____________ 25-31 Installation __________________ 32 Test Running ________________ 33 Service ____________________ 33 Filterchange _________________ 33

Tillbehör __________________ 19-20 Garanti _____________________ 21 Felsökning __________________ 21 Reservdelar _____________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 EG-försäkran ____________ 219-221 Dustcontrol Worldwide ________ 222

Accessories _______________34-35 Warranty ___________________ 36 Trouble Shooting _____________ 36 Spare Parts _____________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 EG-declaration ___________ 219-221 Dustcontrol Worldwide ________ 222

MAGYAR

Inhaltsverzeichnis

Sicherheitsvorschriften ______ 37-38 Funktionsbeschreibung ______38-39 Technische Daten __________40-46 Installation __________________ 47 Probelauf ___________________ 48 Wartung ____________________ 48 Filterwechseln _______________ 48

Tartalomjegyzék

Biztonsági előírások _________ 52-53 Működési leírás ____________53-54 Műszaki adatok ____________55-61 Üzembe helyezés ____________ 62 Próbaüzem _________________ 63 Karbantartás ________________ 63 Szűrőcsere _________________ 63

Zubehör __________________49-50 Gewährleistung ______________ 51 Fehlersuche _________________ 51 Ersatzteile ______________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 EG-Konformitätserklärung __ 219-221 Dustcontrol Worldwide ________ 222

Tartozékok ________________64-65 Szavatosság ________________ 66 Hibaelhárítás ________________ 66 Pótalkatrészek ___________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 EK-megfelelőségi _________ 219-221 Dustcontrol Worldwide ________ 222

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 4

Part No 94160-G

Indholdsfortegnelse

Sikkerhedsfortegnelse _______67-68 Funktionsbeskrivelse ________68-69 Tekniske data ______________ 70-76 Installation __________________ 77 Prøvekørsel _________________ 78 Vedligeholdelse ______________ 78 Udskiftning af ﬁ ltre ____________ 78

Sisällysluettelo

Turvamääräykset ___________ 82-83 Toimintakuvaus ____________83-84 Tekniset tiedot _____________85-91 Asennus ____________________ 92 Koekäy ttö ___________________ 93 Huolto _____________________ 93 Suodattimen vaihto ___________ 93

Tilbehør __________________79-80 Garanti _____________________ 81 Fejlretning __________________ 81 Reservedele ____________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 EG-erklæring ____________ 219-221 Dustcontrol Worldwide ________ 222

Lisävarusteet ______________94-95 Takuu ______________________ 96 Vianmääritys ________________ 96 Varaosat _______________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 EG-ilmoitus _____________ 219-221 Dustcontrol Worldwide ________ 222

DANSK

SUOMI

Sommaire

Conditions de Sécurité _______ 97-98 Fonctionnement ____________ 98-99 Caractéristiques techniques _100-106 Installation _________________ 107 Essai _____________________ 108 Entretien __________________ 108 Changement du ﬁ ltre _________ 108

Contenido

Consideraciones de seguridad Descripción de funcionamiento Datos técnicos ___________ 115-121 Instalación _________________ 122 Prueba del equipo ___________ 123 Mantenimiento ______________ 123 Sustitución de ﬁ ltros __________ 123

112-113 113 -114

Accessoires _____________ 109-110 Garantie ____________________ 111 Problèmes et interventions _____111 Pieces detachees ________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 Declaration du EG ________ 219-221 Dustcontrol Worldwide ________ 222

Accesorios ______________ 124-125 Garantía ___________________ 126 Guía para solucionar problemas Racambios ______________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 Declaración EG __________ 219-221 Dustcontrol en el Mundo ______ 222

___ 126

FRANCAIS

ESPA^NOL

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 5

Part No 94160-G

Indice

ITALIANO

NEDERLANDS

Norme di sicurezza _______ 127-128 Descrizione del funzionamento Dati tecnici _____________ 130-136 Installazione ________________ 137 Collaudo __________________ 138 Manutenzione ______________ 138 Sostituzione ﬁ ltri _____________ 138

128-129

Inhoudsopgave

Veiligheidsvoorschriften ____ 142-143 Systeem beschrijving ______ 143-144 Technische gegevens _____ 145-151 Installatie __________________ 152 Uitvoering van een test _______ 153 Service ___________________ 153 Filterwisseling ______________ 153

Accessori _______________ 139-140 Garanzia ___________________141 Ricerca dei guasti ____________141 Ricambi ________________ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 Dichiarazione EG _________ 219-221 Dustcontrol nel mondo ________ 222

Accessoires _____________ 154-155 Garantie ___________________ 156 Probleemoplossingen ________ 156 Reserveonderdelen _______ 187-201 Change of Discharge ______ 202-207 Venting System Design ____ 208-218 EG-verklaring ____________ 219-221 Dustcontrol wereldwijd ________ 222

РУССКИЙ

POLSKI

Содержание

Правила техники безопасности ___________ 157-158 Описание системы ______ 158-159 Технич ес ка я дaнныe _____ 160-166 Установка _________________ 167 Тес товый запуск ____________ 168 Обслуживание _____________ 168 Замена фильтра ___________ 168

Spis treści

Względy bezpieczeństwa __ 172-173 Opis systemu ____________ 173-174 Dane techniczne _________ 175-181 Instalacja __________________ 182 Przebieg próbny _____________ 183 Serwis ____________________ 183 Wymiana ﬁ ltra ______________ 183 Akcesoria _______________ 184-185

Аксессуары_____________ 169-170 Га р а н т и я ___________________171 Устранение неисправностей __171 Запчасти _______________ 187-201

Change of Discharge ______ 202-207 Venting System Design ____ 208-218 Типово е заявление ЕG ___ 219-221 Dustcontrol в мире __________ 222

Gwarancja _________________ 186 Rozwiązywanie problemów ____ 186 Części zamienne _________ 187-201 Wymiana zebranego materiału _______________ 202-207 Venting System Design ____ 208-218 Deklaracja EG ___________ 219-221 Dustcontrol Worldwide ________ 222

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 6

Part No 94160-G

Säkerhetsföreskrifter

Varning! Vid användandet av elektriska maskiner ska grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada.

1. Viktigt!

Maskinen är utrustad med klistermärket ”Sug inte upp tändkällor” (symbol enligt ﬁ gur CC.1 i EN 60335-2-69). Inga heta, glödande partiklar eller andra tändkällor får sugas upp. Maskinen får inte användas för explosiva, instabila eller självantändande partiklar eller damm med en minsta antändningsenergi om (MIE) < 3 mJ.

Maskiner av typ 22 är inte lämpliga för uppsugning

av damm och vätskor med hög explosionsrisk eller blandningar av brännbart damm och vätskor. De är inte heller lämpliga för uppsugning av potentiellt explosiva eller motsvarande ämnen enligt direktiv 2014/34/EU och 1999/92/EG.

– VARNING! maskinen får endast an-

vändas av personer med lämplig utbildning i dess hantering.

– VARNING! maskinen får endast

användas för uppsugning och borttagning av torrt damm.

– FÖRSIKTIGHET! maskinen får

endast användas inomhus.

– FÖRSIKTIGHET! maskinen

måste förvaras inomhus.

– SE UPP! Endast avsedd för uppsugning

av damm med antändningsenergi under 1 mJ. Ytterligare restriktioner kan gälla enligt lokala föreskrifter angående hälsa och säkerhet.

– FÖRSIKTIGHET! maskinen är

inte lämplig för anslutning till dammande maskiner.

2. Arbetsmiljön Håll utrymmet vid centralenheten rent. Lagra eller

hantera inte lättantändliga vätskor eller gaser i närheten.

3. Överbelastning Vid larmindikation - återstarta inte maskinen förrän

felet är konstaterat och åtgärdat. Använd maskinen för avsett ändamål och följ föreskrifterna för det material som sugs.

4. Kroppsskador Låt aldrig sugpunkten komma i kontakt med någon

kroppsdel. Prova aldrig undertrycket med handﬂ a- tan eller andra kroppsdelar. För heller aldrig in t ex handen i en stoftavskiljare. Det starka undertrycket kan skada hudens blodkärl.

5. Elektricitet En separat, låsbar arbetsbrytare måste installeras

och vara lätt åtkomlig från den plats där vakuumalstraren står. Försök aldrig att på egen hand ändra elektriska kopplingar. Ett fel kan medföra livsfara. Se också punkt 9 - varning.

6. Viktig åtgärd Arbeta aldrig med stoftavskiljaren utan att först ha

stängt av och låst vakuumalstrarens arbetsbrytare.

7. Om s org Rensa alltid ﬁ ltrena innan uppsamlingsanordningen

lossas från stoftavskiljaren. När man hanterar det avskilda stoftet måste aktuella föreskrifter följas.

8. Kontroll Kontrollera regelbundet att maskinen inte har

skador eller förslitningar. Uppstår skador ska dessa åtgärdas av en auktoriserad serviceverkstad som är godkänd av Dustcontrol eller av Dustcontrol själva.

Om nätsladden är skadad måste den bytas av

Dustcontrol eller auktoriserad serviceverkstad, som är godkänd av Dustcontrol.

9. Varning Använd endast tillbehör och utbytesdelar som ﬁ nns

i Dustcontrols katalog. OBS! Vid användandet av felaktiga eller piratdelar (framförallt ﬁ lter och plast- säckar) kan maskinen läcka hälsofarligt damm med personskador som följd.

Denna apparat är inte avsedd att användas av per-

soner (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med apparaten.

Denna maskin är avsedd för kommersiellt bruk, till

exempel i hotell, skolor, sjukhus, fabriker, butiker, kontor och uthyrare.

SVENSKA

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 7

Part No 94160-G

Säkerhetsföreskrifter

För EX-enheterna S 11000 EX, S 21000 EX och S 34000 EX gäller även följande säkerhetsföreskrifter:

VARNING! Läs och beakta driftanvisningar och instruktioner innan användning av maskinen. Information, instruktioner och utbildning i hanteringen av stoftavskiljaren och det damm som ska avskiljas måste inhämtas innan den används. Maskinen får endast användas av behörig personal som är förtrogen med bestämmelserna i direktiv 2014/34/EU och 1999/92/EG.

Maskinen ska endast användas i Zon 22, ett område där explosiv atmosfär inte förväntas förekomma vid normal hantering men om det skulle förekomma är det endast för en kort period.

Varning Använd endast tillbehör som godkänts av tillverkaren för användning i Zon 22. Användningen av andra tillbehör kan medföra risk för explosion.

Endast sugtillbehör i antistatiskt utförande eller metall får användas. OBS! Vid användandet av felaktiga delar eller piratdelar (framförallt ﬁ lter och sugslang) kan maskinen läcka hälsofarligt damm med personskada som följd. Inga plastsäckar får användas i maskinens stoftavskiljande del. Säker borttagning av avskilda material måste ske enligt direktiven i CENELEC TR 50404.

Endast tillbehör föreskrivna och godkända av Dustcontrol får användas till EX-enheterna för att funktionen ska kunna säkerställas.

Dessa tillbehör får endast monteras av behörig installatör.

Observera de instruktioner som ﬁ nns beskrivna under funktionsbeskrivning.

Funktionsbeskrivning

S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 är stoftavskiljare som renar luften i 2 steg.

I första steget avskiljs stoftet i cyklonen. Luften tas in tangentiellt i stoftavskiljaren och börjar därför cirkulera kraftigt, partiklarna pressas ut mot mantelytan och faller där till botten medan luften sugs upp genom centralröret, som sitter på andra sidan ﬁ ltret.

I det andra steget passerar luften genom ett ﬁ lter som avskiljer 99,9 % (DIN 24184/3) av partiklarna. Normalt leds luften därefter ut ur lokalen.

Filtren rensas automatiskt efter signal från styrsystemet med en luftpuls i motsatt sugriktning. Det är en mycket effektiv rensning samtidigt som den är skonsam mot

ﬁ ltren. S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 är uppbyggda av moduler och kan sättas ihop på ﬂ era olika sätt. T ex kan inloppet både vridas och vändas för att stoftavskiljaren ska passa in i lokalen.

Extra moduler kan installeras för att öka stoftavskljarens uppsamlingsvolym. S 34000X-modellen är utrustad med en extra modul och större ﬁ lter.

S 11000, S 21000, S 32000, S 34000, S 46000; det avskilda stoftet samlas upp i en plastsäck under stoftavskiljaren, men det ﬁ nns även andra möjligheter.

För S 11000 EX, S 21000 EX, S 34000 EX gäller även att;

Det avskilda stoftet samlas upp i en behållare.

Enheterna är avsedda att användas för material med det lägsta av de olika Kst värdena för de enskilda komponenterna i enheten.

Säkerhetsavstånd till explosionslucka.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 8

Part No 94160-G

Funktionsbeskrivning

Pmax är i enheten: bar Kst är : bar.m/sec

SVENSKA

S 11000 EX V=0,16 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 187 10 bar Vent 340 5.5 bar Vent 187 10 bar

S 21000 EX V=0,27 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 190 10 bar Vent 340 5.5 bar Vent 190 10 bar

S 34000 EX V=1,12 m

Case Max K

Max Pmax

Flame ﬁ lter 195 5 bar Flame ﬁ lter 90 10 bar Vent 230 5.5 bar Vent 125 10 bar

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 9

Part No 94160-G

Tekniska data

S 11000

S 11000 Inlopp Ø 108 mm Utlopp Ø 108 mm

Filterarea S 11000 8,4 m S 11000X 12 m

Avskiljningsgrad DIN 24184/3 99,9 % Max temp. 130

Filterrensning med luftpuls Tryckluft 4 l/s, 4 bar Anslutning, slang 6/8 mm El-anslutning

24 V AC alt. DC, 12 W

Max luftﬂ öde 1000 m3/h*) *) OBS! Ta alltid hänsyn till ﬁ lterbelastningen.

TRYCKFALL

kPa  p 5

0 200 400 600 800 1000

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 10

Part No 94160-G

Tekniska data

S 11000 EX

S 11000 EX är en högvakuum-ﬁ lterenhet för explosivt damm. Inloppsmodulen kan både roteras och vändas.

S 11000 EX är märkt med EX-symbolen och innefattar kategori 3D utrustning enligt direktiv 94/9/EG. S 11000 EX kan placeras i områden som klassiﬁ ceras som zon

22 enligt direktiv 2014/34/EU

För zon : SMUTSSIDA av ﬁ lter 21 RENSIDA av ﬁ lter 22 RUNT ENHETEN (ca 1 m omkrets) 22

Il2D/ II3D

TEKNISKA DATA S 11000 EX

Inlopp Ø 108 mm Utlopp Ø 108 mm Max luftﬂ öde 1000 m Filter antistatiskt 8,4 m² Vent Ø 400 mm Q-rör som tillval Kst <= 200 bar.m/sec Tryckluft 4 l/s, 4 bar Anslutning, slang 6/8 mm El anslutning 24 V DC, 12 W Behållare/IntelliCan 60 l Filterrensning med luftpuls Luftvolym på ﬁ ltrets smutssida inkl behållare 251 l Art nr 110301 Ar t n r I ntell i C an 110 311

SVENSKA

IntelliCan

Se Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 11

Part No 94160-G

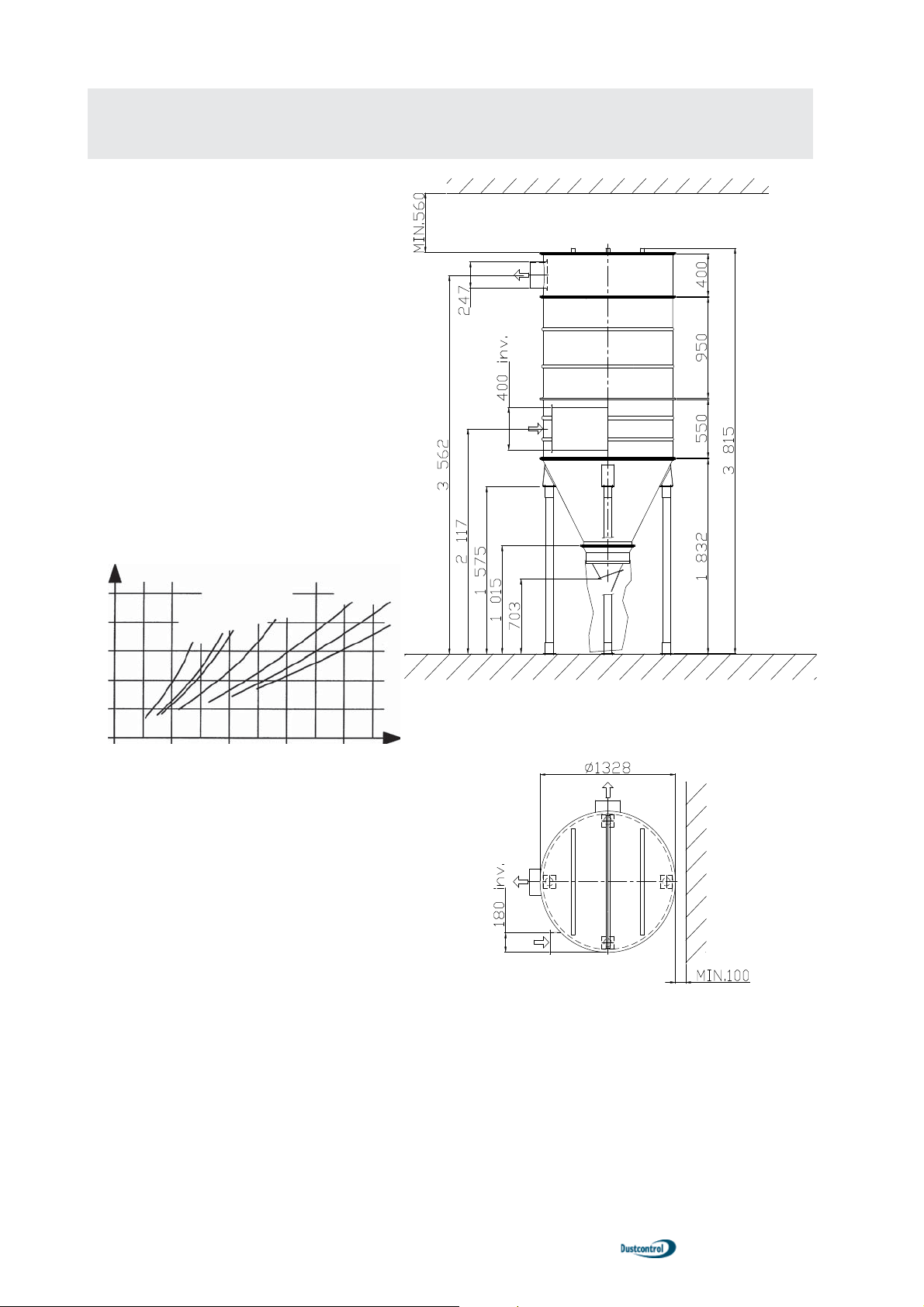

Tekniska data

S 21000

?247

2980 min. 525

2675

2300

S 21000

Inlopp valbart Utlopp Ø 250 mm

Filteryta

S 21000 12 m Avskiljningsgrad DIN 24184/3 99,9 % Max temperatur 130

Filterrensning med luftpuls

Tryckluft 4 l/s, 4 bar Anslutning, slang 6/8 mm El anslutning 24 V AC alt. DC, 12 W Max luftﬂ öde 1500 m

/h*)

753

*) OBS! Ta alltid hänsyn till ﬁ lterbelastningen.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 12

Part No 94160-G

Tekniska data

S 21000 EX

Är konstruerad av moduler och är därför mycket ﬂ exibel. Inloppsmodulen kan t ex både roteras och tippas.

För zon : SMUTSSIDA av ﬁ lter 21 RENSIDA av ﬁ lter 22 RUNT ENHETEN (ca 1 m omkrets) 22

Il2D/ II3D

TEKNISKA DATA S 21000 EX

Inlopp Ø valbart mm Utlopp Ø 250 mm Max luftﬂ öde 1500 m Filter antistatiskt 8,4 m² Vent Ø 400 Q-rör som tillval Kst <= 200 bar/m/s Tryckluft 4 l/s, 4 bar Anslutning, slang 6/8 mm El anslutning 24 V DC, 12 W Behållare 60 l Filter rensning med luftpuls Luftvolym på ﬁ ltrets smutssida inkl behållare 464 l Art nr 119201

SVENSKA

Se Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 13

Part No 94160-G

Tekniska data

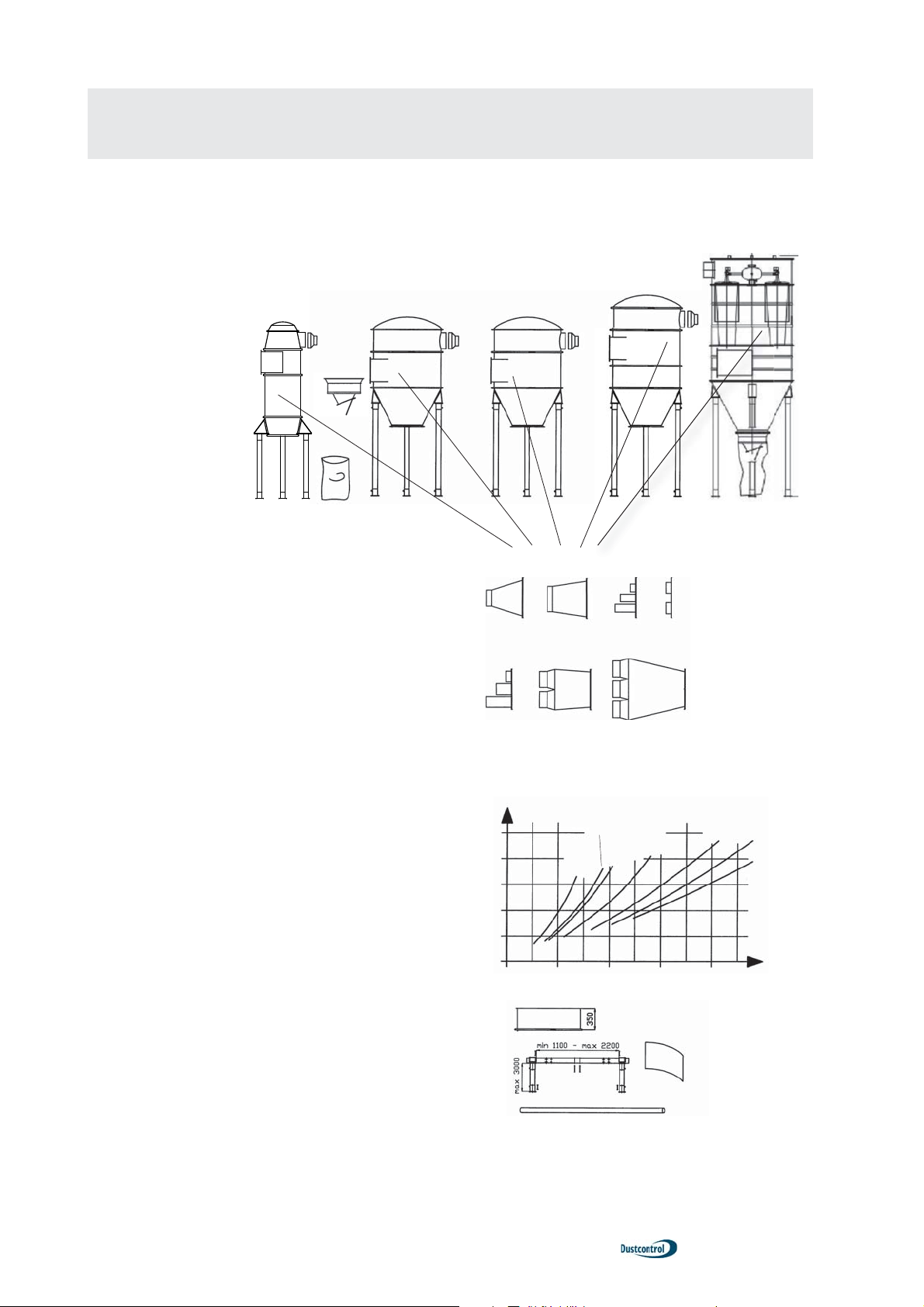

S 32000, S 34000, S 34000X

Mått och uppställning

TRYCKFALL

kPa  p

0 1000 2000 3000 4000

TEKNISKA DATA S 32000 S 34000 S 34000X

Inlopp mm valbart valbart valbart Utlopp mm Ø160/250 Ø160/250 Ø160/250

Max luftﬂ öde 2000 m

Filter i pressad polyester, veckade

Art nr och antal 4292 x 2 4292 x 4 4284 x 4 Filteryta totalt 16,8 m Avskiljningsgrad enl DIN 24184/3 99,9 % 99,9 % 99,9 % Max temp ﬁ lter 130

ø76

ø108

ø160

ø108

ø160

ø250

ø160

/h*) 4000 m3/h*) 5000 m3/h*)

C 130o C 130o C

34 m

48 m

Filterrensning med luftpuls

Luftförbrukning 4 l/s, 4 bar 4 l/s, 4 bar 4 l/s, 4 bar Anslutning, slang 6/8 mm 6/8 mm 6/8 mm El-anslutning 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W

)

OBS! Ta alltid hänsyn till ﬁ lterbelastningen.

S 11000, S 21000, S 32000, S 34000, S 46000

2018-06-26

S 11000 EX, S 21000 EX, S 34000 EX - 14

Part No 94160-G

Tekniska data

S 34000 EX

Är konstruerad av moduler och är därför mycket  exibel. Inloppsmodulen kan t ex både roteras och tippas.

För zon : SMUTSSIDA av  lter 21 RENSIDA av  lter 22 RUNT ENHETEN (ca 1 m omkrets) 22

Il2D/ II3D

TEKNISKA DATA S 34000 EX

Inlopp Ø valbart mm Utlopp Ø 250 mm Max luft öde 4000 m Filter antistatiskt 34 m² Vent Ø 400 mm Q-rör som tillval Kst <= 200 bar.m/sec Tryckluft 4 l/s, 4 bar Anslutning, slang 6/8 mm El anslutning 24V DC,12 W Behållare 60 l Filterrensning med luftpuls Luftvolym på  ltrets smutssida inkl behållare 1312 l Art nr 105901

SVENSKA

Se Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 15

Part No 94160-G

Tekniska data

S 46000

Mått och uppställning mm:

TRYCKFALL

kPa  p

0 1000 2000 3000 4000

ø76

ø108

ø160

ø108

ø160

ø250

TEKNISKA DATA S 46000

Inlopp valbart mm Utlopp Ø 250 x 2 mm Max luftﬂ öde 8600 m

/h*)

Filter i pressad polyester, veckade Art nr och antal 4284 x 6 Filteryta totalt 72 m Avskiljningsgrad enl DIN 24184/3 99,9 % Max temp ﬁ lter 130

ø160

Q m

Filterrensning med luftpuls

Luftförbrukning 4 l/s, 4 bar Anslutning, slang 6/8 mm El-anslutning 24 V AC alt. DC, 12 W *) OBS! Ta alltid hänsyn till ﬁ lterbelastningen.

S 11000, S 21000, S 32000, S 34000, S 46000

2018-06-26

S 11000 EX, S 21000 EX, S 34000 EX - 16

Part No 94160-G

Installation

Montera ihop stoftavskiljaren och skruva fast den i golvet. Anslut in- och utlopp. Anslut ﬁ lterrensningen till tryckluft 4 l/s, 4 bar samt styrspänning 24 V AC alt. DC, 12 W, vilket ska tas från styrskåpet.

Installation S 46000

1. Montera bottenkonan på benen. Anpassa höjden på benen efter vilken utmatningskona/behållare som valts.

2. Montera inloppsmodulen på bottenkonan. Lås fast den med låsringen.

3. Montera modulringen på inloppsmodulen. Lås fast den med låsringen.

4. Montera ﬁ lterplattan på modulringen. Lås fast den med låsringen.

5. Montera 6stycken ﬁ lter. Lås fast ﬁ lter med 6st lås- ringar.

6. Montera ﬁ lterrensningsenhet (tank) på ﬁ lterplattan. Lås fast med Stjärnvred.

7. Montera utloppsmodul på ﬁ lterplattan. Lås fast den med låsringen. Drag kabel genom skottgenomföring. Koppla tryckluftslang.

8. Montera lock på utloppsmodul. Lås fast den med låsringen.

9. Klart

Maskinerna monteras nomalt på 3 st ben. Ett breddningschassi ﬁ nns som tillbehör. Med breddningschassit monterat kan stoftet samlas upp i en container i stället för i plastsäck/behållare.

SVENSKA

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 17

Part No 94160-G

Provkörning

Se till så att vakuumalstraren är riktigt installerad och inrespektive utlopp är anslutna till rörsystemet. Rörsystemet mellan stoftavskiljaren och vakuumalstraren måste vara absolut fritt från partiklar. Popnitar och annat som sugs in i vakuumalstraren kan orsaka haveri.

Kontrollera att utmatningsanordningen är ordentligt

Underhåll

Det är viktigt att stoftavskiljarens ﬁ lter byts då de inte längre kan rensas effektivt. Intervallen mellan bytena är helt beroende av vad man suger och vilket ﬂ öde ﬁ ltren utsätts för.

Filterbyte

Filter ska bytas minst en gång per år. Endast original-

ﬁ lter får användas. Andningsskydd ska tas på innan ﬁ lterbytet påbörjas. Utsätt inte oskyddade personer för

hälsofarligt damm.

- Slå av och lås vakuumalstrarens arbetsbrytare.

- Använd andningsskydd.

- Lyft av locket på stoftavskiljaren .

- Lyft ut ﬁ lterna och lägg dem i en plastsäck. För- segla säcken.

- Sätt de nya ﬁ ltren på plats, och anslut maskinens överdel.

Om dammet samlas upp i en plastsäck, ska denna bytas då dammnivån är 5 cm under plastklaffen i bottenkonan. Plastsäcken måste förseglas då den tas bort från stoftavskiljaren.

Om dammet samlas upp i en container ska denna tömmas eller bytas ut innan den är helt fylld.

fastsatt så att inte luft sugs in den vägen. Rensning av stoftavskiljarens ﬁ lter görs automatiskt. Vid vilken tid- punkt rensningen sker är beroende av hur anläggningen konﬁ gurerats.

Då ﬁ ltren rensas hörs ett antal mycket tydliga luftstötar med ett antal sekunders mellanrum.

Filtrens igensättning kan kontrolleras genom att man undersöker tryckfallet över rensade ﬁ lter med en mano- meter (art nr 8283). Överstiger värdet 3 - 4 kPa ska ﬁ ltren bytas.

Efterdra skruvar och muttrar en tid efter installationen.

Filter art nr Antal

S 11000

S 11000X

S 11000 EX

S 21000

S 21000 EX

S 32000

S 34000

S 34000X

S 34000 EX

S 46000

4292 1 4284 1

429206 1

4284 1

429206 1

4292 2 4292 4 4284 4

429206 4

4284 6

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 18

Part No 94160-G

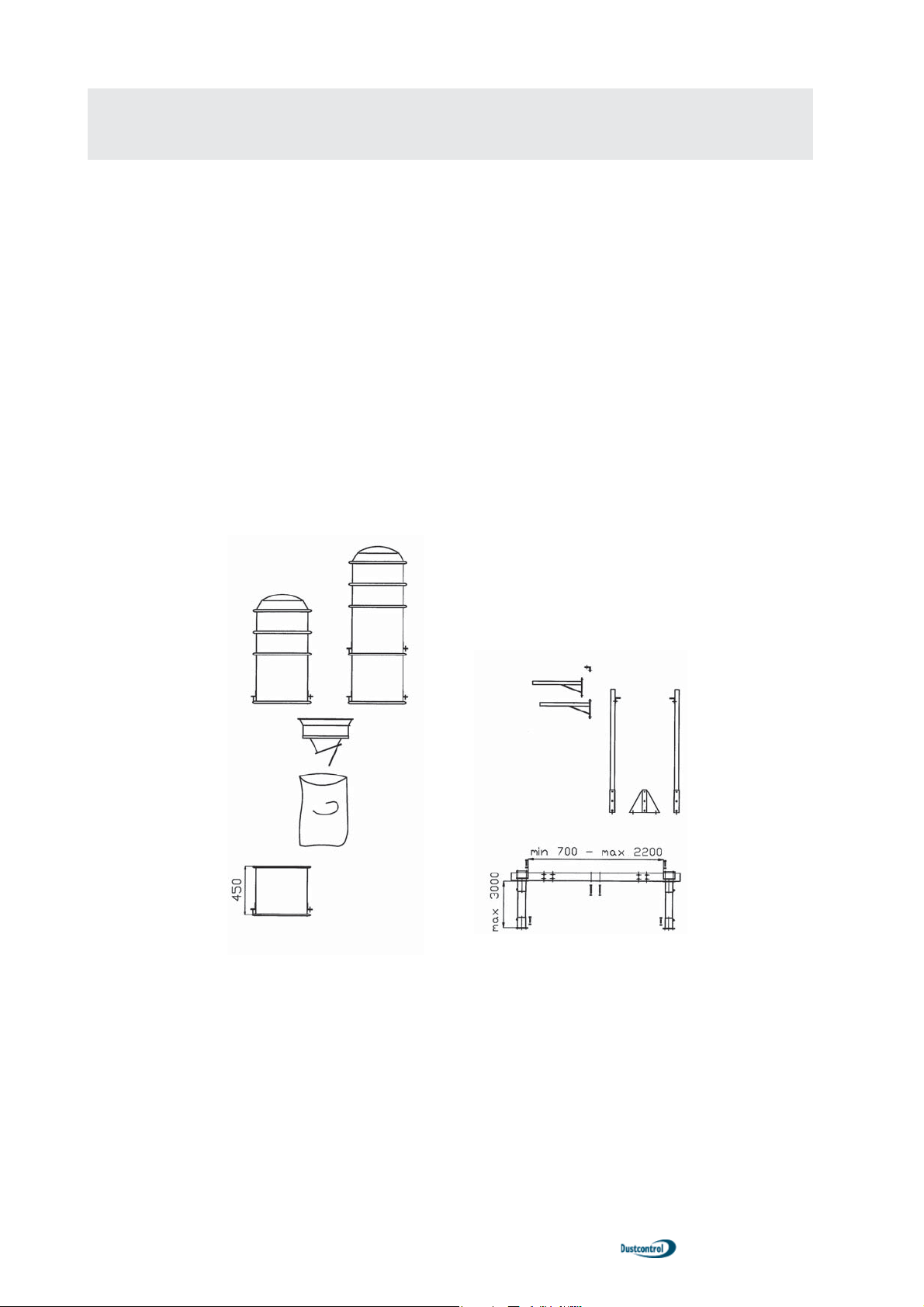

Tillbehör

S 11000, S 11000X, S 11000 EX

Art nr Benämning

110 3 S 110 00 110 4 S 1100 0X 5024 Väggfäste komplett 7179 Golvstativ komplett 4706 Utmatningskona 4714 Uppsamlingssäck 50 st 110 3 01 S 110 0 0 E X

1104

1103

8188 Timer

För styrning av luftpulser till ﬁ lterrensningen.

40407 Modulring, komplett

Ökar stoftavskiljarens höjd och volym.

7290 Breddningschassi

Används i samband med utmatning i tippbar container m m.

SVENSKA

40407

4706

4714

7179

5024

7290

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 19

Part No 94160-G

Tillbehör

S 21000, S 32000, S 34000, S 34000X, S 46000

1060

1191

4706

1136

4714/ 42111

1059

Inloppsmodul

1070

Art nr Benämning Art nr Benämning

1191 S 21000 119100 S 21000 DC 1136 S 32000 113600 S 32000 DC 1059 S 34000 105900 S 34000 DC 1060 S 34000X 106000 S 34000X DC 1070 S 46000 107000 S 46000 DC 4706 Utmatningskona 42111 Uppsamlingssäck, 50 st, antistatisk

Tillbehör

Art nr 4612 Modulring komplett S 32/34000

Ökar stoftavskiljarens höjd med 0,35 m och volym med ca 0,3 m

Art nr 40007 Slitplåt S 32/34000

Monteras vid inloppet. Skonar cyklonen när man suger material som sliter på mantelytan.

Art nr 819001 Sekvensstyrningsenhet S 32/34000

För styrning av luftpulser till ﬁ lterrensningen.

Art nr 7195 Breddningschassi

Används i samband med utmatning i tippbar container m m. Vid benlängder > 3000 mm ska breddningschassi specialbeställas.

Art nr 3004 Stålrör 76, förzinkade

Levereras i 3 m längder. Används som ben när längre ben önskas (medlevererade ben L=1400 mm).

1x Ø160 1x Ø250 3x Ø76 2x Ø108 Part 7133 7134 7136 7137

3x Ø110 2x Ø160 3x Ø160

Part 7138 7141 7142

TRYCKFALL

kPa  p

0 1000 2000 3000 4000

ø76

4612

7195

ø108

ø160

ø108

40007

ø160

ø250

ø160

2018-06-26

Övriga tilbehör, se Dustcontrols katalog.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 20

3004

Part No 94160-G

Garanti

Garantitiden är ett år vid enskiftsarbete eller motsvarande tid vid ﬂ erskift. Garantin avser fabrikationsfel. Garan- tin gäller under förutsättning att stoftavskiljaren används på normalt sätt och får det underhåll som krävs.

Felsökning

Problem

Filterrensningen fungerar inte.

Vakuumalstraren går men det är inget sug i anläggningen.

Orsak

Tryckluftstillförseln är bruten.

Eltillförseln är bruten.

Fel spänning.

Stoftavskiljaren är inte ansluten till vakuumalstraren.

Reparationer ska utföras av Dustcontrol eller av personal som godkänts av Dustcontrol. I annat fall förverkas garantin.

SVENSKA

Åtgärd

Kontrollera slangar, anslutningar och kompressorn.

Kontrollera magnetventilen, kablar, kontakter, säkringar och transformatorn.

Kontrollera spänningen (måste vara 24 V).

Anslut rörsystemet som ska sitta mellan stoftavskiljarens utlopp och vakuumalstraren.

Vakuumalstraren går men det är dåligt sug i anläggningen.

Maskinen blåser ut damm.

Stopp i slangar eller rörsystem.

Det ﬁ nns ingen uppsam- lingsanordning ansluten till stoftavskiljaren.

Uppsamlingsanordningen sluter inte tätt till stoftavskiljaren.

Vakuumalstraren roterar åt fel håll.

Läckande slangar eller otätt rörsystem.

Igensatta ﬁ lter.

Filter har lossat eller gått sönder.

Kontrollera och rensa dessa.

Anslut en uppsamlingsanordning (säck eller annan behållare).

Kontrollera så att uppsamlingsanordningen sluter tätt.

Låt en elektriker skifta fas.

Kontrollera detta.

Rengör eller byt ﬁ lter (se Filter- byte).

Kontrollera ﬁ ltrena och se till så att de sitter fast. Byt dem om det behövs.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 21

Part No 94160-G

Safety Considerations

Warning! When using electric machines, basic safety precautions should always be followed to reduce the risk of ﬁ re, electric shock and personal injury, including the following:

1. Important!

The sticker ”Do not pick up sources of ignition”

(symbol as in Figure CC. 1 of EN 60335-2-69) is afﬁ xed to the machine. No hot, glowing particles or other sources of ignition may be vacuumed up. The machine must not be used for explosive, unstable or self-igniting particles or dust with a minimum ignition energy of (MIE) <3 mJ.

Type 22 machines are not suitable for vacuuming up

dust and liquids with a high risk of explosion or mixtures of combustible dust and liquids. Furthermore, they are also not suitable for vacuuming up potentially explosive or similar substances according to Directives 2014/34/EU and 1999/92/EC.

– WARNING! The machine may only

be used by persons with appropriate training in its handling.

– WARNING! The machine may only be

used for the vacuuming up and removal of dry dust.

– CAUTION! The machine may only be

used indoors.

4. Bodily injuries Never let the suction come in contact with parts of

the body, for example a hand. The vacuum producer generates a high negative pressure, severe injury may result.

5. Electricity A separate lockable disconnect must be installed

where it is readily accessible to the vacuum producer. Do not repair the electric components yourself, get somebody qualiﬁ ed. Faults may cause injury. See also under section 9, ’Warnings’.

6. Important measure Before working on the dust separator - always turn

off and lock the disconnect of the vacuum producer.

7. Maintain the machine with care Always clean ﬁ lter before taking of the discharge

arrangement. Always follow the regulations pertinent to the material that you are working with. Follow instructions.

8. Checking for damage Check the machine regularly for damage. If there

are any damaged parts these should be repaired by a Dustcontrol authorised service centre.

If the supply cord is damaged, it must be replaced

by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

– CAUTION! The machine must be

stored indoors.

– BEWARE! For dust with an ignition

energy below 1 mJ. Additional restrictions may apply in accordance with local health and safety regulations.

– CAUTION! The machine is not suitable

for connection to machines that generate dust.

2. Work area environment

Keep the area around the central unit clean. Do not

store or work with ﬂ ammable liquids or gases near the machine.

3. Overload

If there is an alarm signal it should be carefully

checked out to see that the machine is un damaged. If there are any damaged parts these should be repaired by a Dustcontrol authorised service centre. Always follow the regulations pertinent to the material you are working with. Do not use the machine for purposes that it is not intended for.

9. Warning Use only accessories and replaceable parts which

are available in the Dustcontrol catalogue. When using non-genuine parts, especially ﬁ l-ters and plastic sacks, dust leaks could occur which may be

hazardous to health.

This appliance is not intended for use by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

This machine is intended for commercial use

only, for example in hotels, schools, hospitals, factories,shops, ofﬁ ces and rental businesses.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 22

Part No 94160-G

Safety Considerations

The following safety instructions also apply to the S 11000 EX, S 21000 EX and S 34000 EX-units:

CAUTION! Read and observe the operating instructions before using the machine. Information, instructions and training in the use of the dust-extraction machine and the dusts to be separated should be obtained before use. The machine may only be used by authorised personnel who are familiar with the provisions of Directive 2014/34/EU and 1999/92/EG.

The machine should only be used in Zone 22, an area in which an explosive atmosphere in the form of combustible clouds of dust in the air is unlikely to occur during normal operation, but, if it does occur, is only for a short period.

Warning!

Only use accessories approved by the manufacturer for use in Zone 22. The use of other accessories may pose a risk of explosion.

Only suction accessories made of antistatic or metal material may be used. NOTE! If incorrect or fake parts are used (especially ﬁ lters and suction hoses), hazardous dust may leak from the machine, resulting in personal injury. No plastic bags may be used in the dust-separation part of the machine. Separated material must be removed safely in accordance with the CENELEC TR 50404 guidelines.

Only accessories approved and prescribed by Dustcontrol may be used with the EX units so as to ensure their functionality.

These accessories may only be installed by a qualiﬁ ed installer.

Observe the instructions as stated in ‘Description’.

ENGLISH

System Description

The S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 are stationary dust separators for the source extraction of air borne pollutants and for cleaning.

Most of the dust is separated in the cyclone. The particles are collected in the bottom of the ﬁ lter unit and are automatically emptied when the vacuum producer is shut down.

By the internal ﬁ lter arrangement 99.9 % (DIN 24184/3) of the ﬁ nest particles are separated from the air.

The ﬁ lter is cleaned with air pulse against the ﬂ ow of extracted air. This arrangement provides for very effective cleaning while at the same time giving long ﬁ lter life. The S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 are of modular construction. The inlet module can for example be both rotated and reversed.

Additional module rings can be installed to increase the storage capacity of the ﬁ lter unit. The X model is equipped with larger ﬁ lter area and an extra module ring.

The S 11000, S 21000, S 32000, S 34000, S 46000; As standard the dust is collected in a plastic sack, containers etc are available as accessories.

The following also applies to the S11000 EX, S 21000 EX and S 34000 EX:

The separated dust is collected in a container.

The units are intended for use with materials with the lower of the various Kst values for the individual components in the unit.

Safety distance to explosion hatch.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 23

Part No 94160-G

System Description

Pmax is in the device: bar Kst is: bar.m / sec

S 11000 EX V=0,16 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 187 10 bar Vent 340 5.5 bar Vent 187 10 bar

S 21000 EX V=0,27 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 190 10 bar Vent 340 5.5 bar Vent 190 10 bar

S 34000 EX V=1,12 m

Case Max K

Max Pmax

Flame ﬁ lter 195 5 bar Flame ﬁ lter 90 10 bar Vent 230 5.5 bar Vent 125 10 bar

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 24

Part No 94160-G

Technical Data

S 11000

Dimensions and arrangements:

S 11000

Inlet Ø 108 mm Outlet Ø 108 mm

Filter area

S 11000 8,4 m S 11000X 12 m Degree of separation DIN 24184/3 99,9 % Max temp. 130

Filter Cleaning with Reverse Pulse

Compressed air 4 l/s, 4 bar Connection, hose 6/8 mm El connection 24 V AC alt. DC, 12 W Max Q 1000 m

/h*)

*) Note: Always consider ﬁ lter loading.

PRESSURE LOSS

ENGLISH

kPa  p

0 200 400 600 800 1000

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 25

Part No 94160-G

Technical Data

S 11000 EX

Is of modular construction and is ﬂ exible to application. The inlet module can for example be both rotated and reversed. The S 11000 EX is either ﬂ oor or wall mounted with optional legs.

Designed for Zone : DUSTSIDE 21 CLEANSIDE 22 OUTSIDE UNIT 22

Il2D/ II3D

TECHNICAL DATA S 11000 EX

Inlet Ø 108 mm Outlet Ø 108 mm Max Q 1000 m3/h Filter antistatic 8.4 m² Vent Ø 400 mm Q-Pipe as option Kst <= 200 bar.m/sec Compressed air 4 l/s, 4 bar Connection, hose 6/8 mm El connection 24V DC,12 W Container/IntelliCan 60 l Filter cleaning with Reverse Pulse Soiled side air volume 251 l Part No 110301 Part No IntelliCan 110311

IntelliCan

See Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 26

Part No 94160-G

Technical Data

S 21000

?247

ENGLISH

2980 min. 525

2675

2300

S 21000

Inlet optional Outlet Ø 250 mm

Filter area

S 21000 12 m Degree of separation DIN 24184/3 99,9 % Max temp. 130

Filter Cleaning with Reverse Pulse

Compressed air 4 l/s, 4 bar Connection, hose 6/8 mm El connection 24 V AC alt. DC, 12 W Max Q 1500 m

h*)

753

*) Note: Always consider ﬁ lter loading.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 27

Part No 94160-G

Technical Data

S 21000 EX

Is constructed of modules and is therefore very ﬂ exible. The inlet modules can for example be both rotated and reversed.

Designed for Zone : DUSTSIDE 21 CLEANSIDE 22 OUTSIDE UNIT 22

Il2D/ II3D

TECHNICAL DATA S 21000 EX

Inlet Ø optional mm Outlet Ø 250 mm Max Q 1500 m3/h Filter antistatic 8.4 m² Vent Ø 400 Q-Pipe optional Kst <= 200 bar/m/s Compressed air 4 l/s, 4 bar Connection, hose 6/8 mm El connection 24 V DC,12 W Container 60 l Filter cleaning with Reverse Pulse Soiled side air volume 464 l Part No 119201

See Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 28

Part No 94160-G

Technical Data

S 32000, S 34000, S 34000X

Dimensions and arrangements

S 32000, S 34000 S 34000X

ENGLISH

PRESSURE LOSS

kPa  p

0 1000 2000 3000 4000

TECHNICAL DATA S 32000 S 34000 S 34000X

Inlet mm Optional Optional Optional Outlet mm Ø160/250 Ø160/250 Ø160/250 Max Q 2000 m

Filters: Pleated Polyester Cartridge

Part No. and pcs 4292 x 2 4292 x 4 4284 x 4 Total Filter Area 16.8 m Degree of separation DIN 24184/3 99.9 % 99.9 % 99.9 % Max temp ﬁ lter 130

ø76

ø108

ø160

ø108

ø250

ø160

/h*) 4000 m3/h*) 5000 m3/h*)

C 130o C 130o C

34 m

48 m

Filter Cleaning with Reverse Pulse

Compressed air 4 l/s, 4 bar 4 l/s, 4 bar 4 l/s, 4 bar Connection, hose 6/8 mm 6/8 mm 6/8 mm

El connection 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W

)

Note: Always consider ﬁ lter loading.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 29

Part No 94160-G

Technical Data

S 34000 EX

Is constructed of modules and is therefore very ﬂ exible. The inlet modules can for example be both rotated and reversed.

Designed for Zone : DUSTSIDE 21 CLEANSIDE 22 OUTSIDE UNIT 22

Il2D/ II3D

TECHNICAL DATA S 34000 EX

Inlet Ø optional Outlet Ø 250 mm

Max Q 4000 m3/h Filter antistatic 34 m²

Vent Ø 400 Q-Pipe optional Kst <= 200 bar.m/sec Compressed air 4 l/s, 4 bar Connection, hose 6/8 mm El connection 24 V DC,12 W Container 60 l Filter cleaning with Reverse Pulse Soiled side air volume 1312 l Part No 105901

See Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 30

Part No 94160-G

Technical Data

S 46000

Dimensions and arrangements mm:

PRESSURE LOSS

ENGLISH

kPa  p

0 1000 2000 3000 4000

ø76

ø108

ø160

ø108

ø160

ø250

TECHNICAL DATA S 46000

Inlet Optional mm Outlet Ø 250 x 2 mm Max Q 8600 m

/h*)

Filters: Pleated Polyester Cartridge

Part No. and pcs 4284 x 6 Total Filter Area 72 m Degree of separation DIN 24184/3 99.9 % Max temp ﬁ lter 130

ø160

Filter Cleaning with Reverse Pulse

Compressed air 4 l/s, 4 bar Connection, hose 6/8 mm

El connection 24 V AC alt. DC, 12 W

)

Note: Always consider ﬁ lter loading.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 31

Part No 94160-G

Installation

Assemble the ﬁ lter unit. Mount it on the ﬂ oor. Connect the tubing to the inlet and outlet. Connect the ﬁ lter clea- ning module to a compressed air supply of 4 l/s, 4 bars and a control voltage of 24 V AC alt. DC, 12 W (which should be taken from the control box).

Installation S 46000

1. Fit the bottom cone onto the legs. Adjust the height of the legs depending on which discharge cone/ container is selected.

2. Fit the inlet module onto the bottom cone. Secure it with the locking ring.

3. Fit the module ring onto the inlet module. Secure it with the locking ring.

4. Fit the ﬁ lter plate onto the module ring. Secure it with the locking ring.

5. Fit the 6 ﬁ lters. Secure each of the 6 ﬁ lters with a locking ring.

6. Fit the ﬁ lter cleaning unit (tank) onto the ﬁ lter plate. Secure it with the star knob.

7. Fit the outlet module onto the ﬁ lter plate. Secure it with the locking ring. Pass the cable through the bulkhead entry. Connect the compressed air hose.

8. Fit the cover onto the outlet module. Secure it with the locking ring.

9. Ready.

Normally the machines are mounted on 3 legs. A widening chassis is available as an accessory. With the widening chassis the dust can be collected in a container.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 32

Part No 94160-G

Test Running

Check that the vacuum producer is correctly installed and inlet and outlet connected to the duct system. The tubing between the ﬁ lter unit and vacuum producer must be free from particles. Objects in the vacuum producer can cause failure.

Check discharge arrangement. No leakage can be allowed.

Cleaning of the ﬁ lters

Service

If the system does not give full suction after ﬁ lter clea- ning, it is recommended that the ﬁ ne ﬁ lters are changed. Use only original ﬁ lters.

The condition of the ﬁ lters can be checked by measur- ing the pressure drop over the cleaned ﬁ lters with a

Filterchange

The ﬁ lters of the dust separator are cleaned automati- cally.

This is done at different times, depending on conﬁ guration of the system.

When the ﬁ lter is cleaned a number of very clear air pulses, with a few seconds interval, should be heared.

manometer (Part No 8283). If the manometer registers a value higher than 3 - 4 kPa the ﬁ lters should be chan- ged.

Some time after the installation there should be a follow-up check on all screws and nuts.

ENGLISH

The ﬁ lters should be changed at least once per year. Only original ﬁ lter is allowed. Use breathing protection during the ﬁ lter change. Do not expose unprotected persons to harmful dust.

- Turn off and lock the disconnect of the vacuum producer.

- Use breathing protection.

- Lift off the top of the ﬁ lter unit.

- Lift out the ﬁ lters and seal them in a plastic sack.

- Lift in the new ﬁ lters, and connect the top.

If the extracted dust is collected in a plastic bag, the bag should be changed when the dust level is 5 cm under the plastic ﬂ ap at the bottom of the ﬁ lter unit. The plastic sack must be sealed when removed from the ﬁ lter unit.

If the dust is collected in a container, it should be changed or emptied before it is completely full.

Filter Part No Number

S 11000 4292 1

S 11000X

S 11000 EX 429206 1

S 21000 4284 1

S 21000 EX 429206 1

S 32000 4292 2

S 34000 4292 4

S 34000X 4284 4

S 34000 EX 429206 4

S 46000 4284 6

4284 1

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 33

Part No 94160-G

Accessories

S 11000, S 11000X, S 11000 EX

Part No. Description

110 3 S 110 00 110 4 S 1100 0X 5024 Wall bracket compl. 7179 Stand compl. 4706 Discharge Cone 4714 Collection sack 50 pack 110 3 01 S 110 0 0 E X

1103

4706

8188 Timer

Can be used to activate ﬁ lter cleaning.

40407 Module Ring, complete

Increases the height of the cyclone and volume.

7290 Widening Chassis

Used in applications where the separator is to discharge into a larger container such as a tipping container.

1104

7179

5024

2018-06-26

4714

40407

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 34

7290

Part No 94160-G

Accessories

S 21000, S 32000, S 34000, S 34000X, S 46000

1060

1191

4706

1136

1059

1070

4714/ 42111

Part No Description Part No Description

1191 S 21000 119100 S 21000 DC 1136 S 32000 113600 S 32000 DC 1059 S 34000 105900 S 34000 DC 1060 S 34000X 106000 S 34000X DC 1070 S 46000 107000 S 46000 DC 4706 Discharge Cone 42 111 Collection Sack, 50 pack Antistatic

Accessories

Part No 4612 Module Ring, complete S 32/34000

Increases the height of the cyclone by 0.35 m and volume by ca 0.3 m

Part No 40007 Inlet Wear Plate S 32/34000

Inlet wear plate for minimising wall wear on the cyclone when collecting abrasive material.

Part No 819001 Sequence Control S 32/34000

Can be used to activate ﬁ lter cleaning.

Part No 7195 Widening Chassis

Used when collected material is to be deposited in a container up to 1,1 m legs from 860 mm to 1460 mm. ”With legs > 3000 mm a widening chassis should be ordered.”

Part No 3004 Steel tube 76 mm Galvanized

Delivered in 3 m lengths. Used for longer legs when required (standard leg L = 1400 mm).

. Increases width between the

Inlet Module

1x Ø160 1x Ø250 3x Ø76 2x Ø108 Part 7133 7134 7136 7137

3x Ø110 2x Ø160 3x Ø160

Part 7138 7141 7142

Pressure Loss

kPa ∆ p

0 1000 2000 3000 4000

ø76

4612

7195

ø108

ø160

ø108

40007

ø160

ø250

ø160

Q m

ENGLISH

Cleaning accessories, hoses, valves and shutters c an be found in Dustcontrols catalogue.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 35

3004

Part No 94160-G

Warranty

The warranty period is for one full year of single shift operation or equivalent in multishift operation. The warranty covers manufacturing defects. This warranty is null and void for machines equipped with other than

Trouble Shooting

Problem

Filter cleaning does not function.

Vacuum producer runs but no suction.

Fault

Compressed air supply broken.

Electric supply broken.

Wrong voltage connected.

The tubing between the ﬁ lter unit and vacuum producer not connected.

original spare parts. Warranty repairs must be performed by Dustcontrol or their authorized representatives. Unauthorized repairs render this warranty null and void.

Solution

Check hoses, connections and compressor.

Check solenoid valve, cables, connections, fusing and transformer.

Check the voltage (should be 24 V).

Connect the tubing.

Vacuum producer runs but poor suction.

Machine blows dust.

Plugged tubing or hoses.

There is no plastic sack or container attached to the ﬁ lter unit.

The plastic sack or container not ﬁ rmly attached to the bottom of the ﬁ lter unit.

Pump rotation backwards.

Hole in hoses or untight tubing.

Plugged ﬁ lters.

Filter is perforated or has come loose.

Check and clean these.

Connect a plastic sack or a container.

Secure the plastic sack or the container.

Electrician should change phases.

Check this.

Clean or change ﬁ lters (see ’Filterchange’).

Check the ﬁ lters and change if necessary.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 36

Part No 94160-G

Sicherheitsvorschriften

Achtung! Beim Gebrauch von elektrischen Maschinen sind zum Schutz gegen elekt rischen Schlag, Verletzungs- und Brand gefahr folgende grundsätzliche Sicher heits maß nahmen zu beachten.

1. Wichtig!

Der Aufkleber „Keine Zündquellen einsaugen“ (Sym-

bol in Abbildung CC. 1 von EN 60335-2-69) ist an der Maschine angebracht. Es dürfen keine heißen oder glühenden Teilchen oder andere Zündquellen eingesaugt werden. Die Maschine darf nicht für explosive, instabile und selbstentzündliche Partikel oder Staub mit einer Mindestzündenergie (MIE) von <3 mJ verwendet werden.

Geräte vom Typ 22 sind nicht für das Einsaugen

von Staub und Flüssigkeiten mit einer hohen Explosionsgefahr bzw. von Gemischen aus brennbarem Staub und Flüssigkeiten geeignet. Außerdem sind sie nicht für das Einsaugen von potenziell explosiven oder ähnlichen Stoffen entsprechend den Richtlinien 2014/34/EU und 1999/92/EG geeignet.

– WARNHINWEIS! Die Maschine

darf nur von ausreichend geschultem Material verwendet werden.

– WARNHINWEIS! Die Mas-

chine darf nur zum Einsaugen und Entfernen von trockenem Staub verwendet werden.

– ACHTUNG! Die Maschine darf nur in

Räumen verwendet werden.

tet werden bevor der Fehler behoben ist. Verwenden Sie die Maschine nur für Arbeiten für die sie be stimmt ist. Befolgen Sie die Vor schrif ten zur Handhabung des abgesaug ten Materials.

4. Verletzungsgefahr Vermeiden Sie Körperkontakt mit Saug düsen.

Prüfen Sie nie den Unterdruck mit der Handﬂ äche oder anderen Körperteilen. Der Vakuumerzeuger generiert hohen Unter-druck. Die kräftige Saugwirkung kann die Blutgefässe der Haut verletzen.

5. Elektrizität In der Nähe des Vakuumerzeugers muß ein sepa-

rat verschließbarer Hauptschalter installiert werden. Versuchen Sie nie selbst Eingriffe an elekt rischen Teilen vorzunehmen. Ein Fehler kann lebensgefährlich sein. Siehe Punkt 9 Achtung.

6. Wichtiger Hinweis Arbeiten Sie nie am Staubabscheider, ohne vorher

den Hauptschalter des Vakuumerzeugers abzuschalten und diesen zu verriegeln.

7. P ﬂ egen Sie die Maschine mit Sorgfalt Reinigen Sie immer die Filter, bevor Sie den Sam-

melbehälter vom Staubabscheider abnehmen. Bei der Handhabung des abgeschiedenen Staubes sind die für das betreffende Material gültigen Vorschriften zu befolgen.

8. Kontrolle von Beschädigungen Kontrollieren Sie regelmässig die Maschine auf

Schäden oder Verschleiß. Gibt es Beschädigungen soll die Maschine von einer von Dustcontrol autorisierten Kunden dienstwerkstatt repariert werden.

DEUTSCH

– ACHTUNG! Die Maschine muss in

Räumen gelagert werden.

– VORSICHT! Für Staub mit einer

Zündenergie unter 1 mJ. Es können aufgrund von lokalen Arbeitsschutz- und Sicherheitsvorschriften weitere Einschränkungen gelten.

– ACHTUNG! Die Maschine ist nicht

für den Anschluss an Maschinen geeignet, die Staub erzeugen.

2. Sicherheitszone Die Umgebung in der Nähe der Saugeinheit muß

sauber gehalten werden. Die Lagerung oder Handhabung von brennbaren Flüssigkeiten oder Gasen ist untersagt.

3. Überlastung der Maschine Bei Alarmindikation darf die Maschine nicht gestar-

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 37

Wenn das Netzkabel beschädigt ist, muss es vom

Hersteller, dessen Kundendienst oder einer ähnlich qualiﬁ zierten Person ersetzt werden, um Gefähr- dungen zu vermeiden.

9. Achtung Nützen Sie nur Zubehör und Austauschteile die im

Dustcontrol Katalog erhältlich sind. Beim Einsatz von fehlerhaften Teilen oder Piratteilen (vor allem Filter und Plastiksäcke) kann aus der Maschine gesundheits gefähr dender Staub austreten, der Gesundheitsschäden verursachen kann.

Diese Maschine darf nicht von Kindern betrieben

werden. Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten dürfen die Maschine nur betreiben, wenn Sie eine Einweisung und Beaufsichtigung durch eine Person erhalten, die für deren Sicherheit zuständig ist. Kinder müssen beaufsichtigt werden um sicherzustellen, dass diese nicht mit der Maschine spielen.

Part No 94160-G

Sicherheitsvorschriften

Die Maschine ist für den gewerblichen Gebrauch

geeignet, wie z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietungsgeschäften.

Die folgenden Sicherheitshinweise gelten für die Geräte S 11000 EX, S 21000 EX und S 34000 EX:

VORSICHT! Lesen Sie die Bedienungsanleitung vor Verwendung der Maschine und beachten Sie die Hinweise. Vor dem Gebrauch sollten Informationen, Anweisungen und Schulungen zur Benutzung der staubbeseitigenden Maschine und der abzuscheidenden Stäube eingeholt werden. Das Personal muss die Bestimmungen der Norm 2014/34/EU und 1999/92/EG kennen.

Die Maschine darf nur im Bereich Zone 22 verwendet werden, in der bei Normalbetrieb eine explosionsfähige Atmosphäre (Luft / brennbarer Staub) normalerweise nicht oder nur kurzfristig auftritt.

Warnhinweis!

Verwenden Sie nur Zubehör, das vom Hersteller für die Verwendung in Zone 22 zugelassen ist. Die Verwendung von anderen Zubehörteilen kann eine Explosionsgefahr darstellen.

Funktionsbeschreibung

Es darf nur Saugzubehör verwendet werden, das aus antistatischem Material oder Metall besteht. HINWEIS! Wenn falsche Teile oder keine Originalteile verwendet werden (besonders bei den Filtern oder Saugschläuchen), kann gesundheitsschädlicher Staub aus der Maschine austreten und zu Verletzungen führen. Im Staubabscheidungsbereich der Maschine dürfen keine Kunststoffsäcke verwendet werden. Das abgeschiedene Material muss entsprechend der Norm CENELEC TR 50404 sicher entfernt werden.

Um die Funktion der EX-Geräte zu gewährleisten, darf nur von Dustcontrol zugelassenes und vorgeschriebenes Zubehör verwendet werden.

Dieses Zubehör darf nur von qualiﬁ zierten Montage- fachleuten installiert werden.

Beachten Sie die Anweisungen im Abschnitt „Funktionsbeschreibung“.

S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 dient zur Abscheidung von Stäuben und Spänen. Die staubhaltige Luft wird tangentiell in den Staubabscheider gesaugt und zirkuliert dort kräftig. Da der Staub schwerer ist als die Luft, wird er durch die Zentrifugalkraft gegen die Außenwand gepreßt und fällt dann auf den Boden des Staubabscheiders. Die Luft wird dann durch die Filter abgesaugt und danach ins Freie gefürt. Abscheidegrad 99,9 % (DIN 24184/3).

Die Filter werden mittels Signal vom Steuer-system automatisch durch einen Druckluftimpuls entgegen der Saugrichtung gereinigt. Diese Reinigung ist sehr effektiv und schonend für die Filter.

Dank des modularen Aufbaus lassen sich die S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 auf verschiedene Weise zusammenbauen. So kann man z. B. den Einlaß drehen und wenden, um den Staubabscheider an die örtlichen Gegebenheiten anzupassen.

Zusätzliche Modulringe können installiert werden, um die Speicherkapazität des Staubabscheiders zu erhöhen. Das X-Modell wird mit einer größeren Filtereinheit und einem Extramodulring ausgerüstet.

S 11000, S 21000, S 32000, S 34000, S 46000; In Standardausführung wird der abgeschiedene Staub in einem Plastiksack unter dem Staubabscheider aufgesammelt, doch gibt es auch andere Möglichkeiten.

Die folgenden Vorschriften gelten auch für S 11000 EX, S 21000 EX und S 34000 EX:

Der abgeschiedene Staub wird in einem Behälter gesammelt.

Die Geräte sind für die Verwendung mit Materialien vorgesehen, die einen niedrigeren Kst-Wert haben als die einzelnen Komponenten des Geräts.

Sicherheitsabstand zur Explosionsklappe.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 38

Part No 94160-G

Funktionsbeschreibung

Pmax ist im Gerät: bar Kst ist: bar.m / sec

S 11000 EX V=0,16 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 187 10 bar Vent 340 5.5 bar Vent 187 10 bar

S 21000 EX V=0,27 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 190 10 bar Vent 340 5.5 bar Vent 190 10 bar

DEUTSCH

S 34000 EX V=1,12 m

Case Max K

Max Pmax

Flame ﬁ lter 195 5 bar Flame ﬁ lter 90 10 bar Vent 230 5.5 bar Vent 125 10 bar

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 39

Part No 94160-G

Technische Daten

S 11000

Einbaumaße:

S 11000

Einlaß Ø 108 mm Auslaβ Ø 108 mm

Filterﬂ äche

S 11000 8,4 m S 11000X 12 m Abscheidegrad DIN 24184/3 99,9 % Max temp. 130

Filterreinigung mit Druckluftimpulsen

Druckluft 4 l/s, 4 bar Druckluft, Anschluβrohr 6/8 mm Druckluft, Steuerspannung 24 V AC alt. DC, 12 W Max Luftmenge 1000 m

)

ACHTUNG! Bitte berücksichtigen Sie immer die Tabelle

/h*

)

hinsichtlich der Filterbelastung.

Druckabfall

kPa Δ p

0 200 400 600 800 1000

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 40

Part No 94160-G

Technische Daten

S 11000 EX

Der S 11000EX ist ein modular aufgebauter und damit ﬂ exibler Staubabscheider. Das Einlassteil lässt sich sowohl drehen, als auch wenden. Der S 11000EX ist entweder auf einem Gestell oder an der Wand zu montieren und wahlweise mit Füßen ausgestattet.

Zonen-Einteilung: ROHLUFTSEITIG 21 REINLUFTSEITIG 22 ZENTRALEINHEITSUMGEBUNG 22

Il2D/ II3D

TECHNISCHE DATEN S 11000 EX

Einlaß Ø 108 mm Auslaβ Ø 108 mm Max Luftmenge 1000 m3/h Filter antistatisch 8,4 m² Vent Ø 400 mm Q-Rohr Wählbar Kst <= 200 bar.m/sec Druckluft 4 l/s, 4 bar Druckluft, Anschluβrohr 6/8 mm Druckluft, Steuerspannung 24 V DC,12 W Behälter/IntelliCan 60 l Filterreinigung mit Druckluftimpulsen Rohgasvolumen 251 l Art nr. 110301 Art nr. IntelliCan 110311

IntelliCan

DEUTSCH

Sehen Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 41

Part No 94160-G

Technische Daten

S 21000

?247

2980 min. 525

2675

S 21000

Einlaß Wählbar Auslaβ Ø 250 mm

Filterﬂ äche

S 21000 12 m Abscheidegrad DIN 24184/3 99,9 % Max Temp. 130

2300

753

Filterreinigung mit Druckluftimpulsen

Druckluft 4 l/s, 4 bar Druckluft, Anschluβrohr 6/8 mm Druckluft, Steuerspannung 24 V AC alt. DC, 12 W Max Luftmenge 1500 m

)

ACHTUNG! Bitte berücksichtigen Sie immer die Tabelle

)

/h*

hinsichtlich der Filterbelastung.

S 11000, S 21000, S 32000, S 34000, S 46000

2018-06-26

S 11000 EX, S 21000 EX, S 34000 EX - 42

Part No 94160-G

Technische Daten

S 21000 EX

Der S 21000 EX ist modular aufgebaut und dadurch sehr ﬂ exibel. Das Einlassteil lässt sich sowohl drehen, als auch wenden.

Zonen-Einteilung: ROHLUFTSEITIG 21 REINLUFTSEITIG 22 ZENTRALEINHEITSUMGEBUNG 22

Il2D/ II3D

TECHNISCHE DATEN S 21000 EX

Ø Wählbar mm

Einlaß Auslaβ

Ø 250 mm Max Luftmenge 1500 m3/h Filter antistatisch 8,4 m² Vent Ø 400 Q-Rohr Kst <= 200 bar/m/s

Druckluft 4 l/s, 4 bar Druckluft, Anschluβrohr 6/8 mm Druckluft, Steuerspannung 24V DC,12 W

Behälter 60 l

Filterreinigung mit Druckluftimpulsen Rohgasvolumen 464 l Art Nr. 119201

Wählbar

DEUTSCH

Sehen Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 43

Part No 94160-G

Technische Daten

S 32000, S 34000, S 34000X

Maße und Aufstellung

S 32000, S 34000 S 34000X

Druckabfall

kPa  p

0 1000 2000 3000 4000

TECHNISCHE DATEN

S 32000 S 34000 S 34000X Einlaß mm wählbar wählbar wählbar Outlet mm Ø160/250 Ø160/250 Ø160/250 Max Luftmenge 2000 m

Filter Polyester, gefaltet mit Stützzylinder

Art Nr. und Anzahl 4292 x 2 4292 x 4 4284 x 4 Filter äche total 16,8 m Abscheidegrad DIN 24184/3 99,9 % 99,9 % 99,9 % Max Temp  lter 130

ø76

ø108

ø160

ø108

ø250

ø160

/h*) 4000 m3/h*) 5000 m3/h*)

C 130o C 130o C

34 m

48 m

Filterreinigung mit Druckluftimpulsen

Druckluft 4 l/s, 4 bar 4 l/s, 4 bar 4 l/s, 4 bar Druckluft, Anschlußrohr 6/8 mm 6/8 mm 6/8 mm

Druckluft, Steuerspannung 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W

)

ACHTUNG! Die Filterbelastung muß auf die Staubbelastung abgestimmt werden.

S 11000, S 21000, S 32000, S 34000, S 46000

2018-06-26

S 11000 EX, S 21000 EX, S 34000 EX - 44

Part No 94160-G

Technische Daten

S 34000 EX

Der S 34000 EX ist modular aufgebaut und dadurch sehr ﬂ exibel. Das Einlassteil lässt sich sowohl drehen, als auch wenden.

Zonen-Einteilung: ROHLUFTSEITIG 21 REINLUFTSEITIG 22 ZENTRALEINHEITSUMGEBUNG 22

Il2D/ II3D

TECHNISCHE DATEN S 34000 EX

Ø Wählbar mm

Einlaß Auslaβ Ø 250 mm

Max

Luftmenge 4000 m

Filter antistatisch 34 m² Vent Ø 400 mm Q-Rohr Kst <= 200 bar.m/sec

Druckluft 4 l/s, 4 bar Druckluft, Anschluβrohr 6/8 mm Druckluft, Steuerspannung 24V DC,12 W

Behälter 60 l

Filterreinigung mit Druckluftimpulsen Rohgasvolumen 1312 l Art Nr. 105901

Wählbar

DEUTSCH

Sehen Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 45

Part No 94160-G

Technische Daten

S 46000

Maße und Aufstellung mm:

Druckabfall

kPa  p

0 1000 2000 3000 4000

ø76

ø108

ø160

ø108

ø160

ø250

TECHNISCHE DATEN

S 46000 Einlaß Optional mm Auslaß Ø 250 x 2 mm Max Luftmenge 8600 m

Filter Polyester, gefaltet mit Stützzylinder

Art Nr. und Anzahl 4284 x 6 Filterﬂ äche total 72 m Abscheidegrad DIN 24184/3 99.9 % Max Temp ﬁ lter 130

/h*)

ø160

Filterreinigung mit Druckluftimpulsen

Druckluft 4 l/s, 4 bar Druckluft, Anschlußrohr 6/8 mm

Druckluft, Steuerspannung 24 V AC alt. DC, 12 W

)

ACHTUNG! Die Filterbelastung muß auf die

* Staubbelastung abgestimmt werden.

S 11000, S 21000, S 32000, S 34000, S 46000

2018-06-26

S 11000 EX, S 21000 EX, S 34000 EX - 46

Part No 94160-G

Installation

Der Staubabscheider wird zusammengebaut und am Boden festgeschraubt. Ein- und Auslaß anschließen. Nippel auf dem Deckel (Filterreinigung) an Druckluft 4 l/s, 4 bar und das Kabel (Steuerspannung) an 24 V AC alt. DC, 12 W anschließen. Die Maschinen wird mittels drei Beinen montiert. Als

Installation S 46000

1. Den unteren Kegel auf die Beine setzen. Die Beinhöhe unter Berücksichtigung des Auswurfkegels/behälters einstellen.

2. Das Eingangsmodul auf den unteren Kegel setzen und mit dem Sicherungsring befestigen.

3. Den Modulring auf das Eingangsmodul setzen und mit dem Sicherungsring befestigen.

4. Die Filterplatte auf den Modulring setzen und mit dem Sicherungsring befestigen.

5. Die 6 Filter einsetzen. Jeden Filter mit einem Sicherungsring befestigen.

6. Den Filterreinigungssatz (Tank) auf die Filterplatte setzen und mit dem Rändelknopf befestigen.

7. Das Ausgangsmodul auf die Filterplatte setzen und mit dem Sicherungsring befestigen. Das Kabel durch den Dammeingang führen und den Druckluftschlauch anschließen.

8. Die Abdeckung auf das Ausgangsmodul setzen und mit dem Sicherungsring befestigen.

9. Damit ist der Filter einsatzbereit.

Zubehör gibt es ein Verbreitungschassis, mit welchem der Staub in einem Container statt in einem Plastiksack oder Behälter aufgesammelt werden kann.

DEUTSCH

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 47

Part No 94160-G

Probelauf

Überzeugen Sie sich, daß der Vakuumerzeuger richtig installiert ist, und daß Ein- und Auslaß an das Rohrsystem angeschlossen sind. Die Rohrleitungen zwischen dem Staubabscheider und dem Vakuumerzeuger müssen absolut frei von Partikeln sein. Nieten und andere Teile, die in den Vakuumerzeuger gesaugt werden, können Schäden verursachen.

Wartung

Es ist wichtig, die Filter auszutauschen, wenn sie sich mit der Luftimpulsreinigung nicht mehr ordentlich reinigen lassen. Wie oft ein solcher Austausch erforderlich ist, hängt ganz vom Staubtyp und der Menge der abgesaugten Luft ab.

Man kann den Verunreinigungsgrad der Filter kontrollieren, indem man mit einem Druckmesser, Art.Nr. 8283,

Filterwechseln

Kontrollieren Sie, daß der Austragkonus ordentlich befestigt ist, so daß dort keine Luft angesaugt werden kann.

Reinigung des Staubabscheiders

Die Reinigung der Filtereinheit im Staubabscheider erfolgt automatisch. Die Zeitintervalle können individuell konﬁ guriert werden.

Beim Reinigen der Filter sind im Abstand von einige Sekunden mehrere deutliche Luftstöße zu hören.

den Druckabfall über den Filter mißt. Liegt der Meßwert höher als 3 - 4 kPa sind die Filter auszutauschen.

Ziehen Sie einige Zeit nach der Installation alle Schrauben und Muttern nach.

Die Filter sollten mindestens einmal pro Jahr gewechselt werden. Nur Originalﬁ lter sollen eingesetzt werden. Verwenden Sie Atemschutz während des Filterwechsels. Setzen Sie ungeschützte Personen nicht schädlichem Staub aus.

− Schalten Sie das Gerät ab und verriegeln Sie den Hauptschalter des Vakuumerzeugers.

− Atemschutz.

− Abheben des Deckels vom Staubabscheider.

− Heben Sie die Feinﬁ lter heraus und versiegeln Sie

diese in einem Plastiksack.

− Austausch der Filter und Wiedermontage des Deckels.

Wenn der abgeschiedene Staub in einen Plastiksack gesammelt wird, sollte der Sack getauscht werden, wenn der Staub 5 Zentimeter unter der Plastikklappe an der Unterseite des Staubabscheiders erreicht. Der Plastiksack muß versiegelt werden, wenn er vom Staubabscheider gelöst wird.

Wenn der Staub in einem Behälter gesammelt wird, sollte er entleert werden, bevor er vollständig voll ist.

Filter Art Nr. Anzahl S 11000 4292 1 S 11000X S 11000 EX 429206 1 S 21000 4284 1 S 21000 EX 429206 1 S 32000 4292 2 S 34000 4292 4 S 34000X 4284 4 S 34000 EX 429206 4 S 46000 4284 6

4284 1

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 48

Part No 94160-G

Zubehör

S 11000, S 11000X, S 11000 EX

Art. Nr. Benennung

110 3 S 110 00 110 4 S 1100 0X 5024 Wandbefestigung, komplett 7179 Bodenständer, komplett 4706 Anschlußkonus 4714 Plastiksack (50 stück) 110 3 01 S 110 0 0 E X

1103

4706

8188 Timer

Um die Filterreinigung zu aktivieren.

40407 Modulring, komplett

Vergrößert die Bauhöhe und das Volumen des Staubabscheiders.

7290 Widening Chassis

Wird bei der Entleerung in Kippbehälter (usw.) verwen

1104

7179

DEUTSCH

5024

4714

40407

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 49

7290

Part No 94160-G

Zubehör

S 21000, S 32000, S 34000, S 34000X, S 46000

1060

1191

4706

1136

4714/ 42111

1059

Einlassmodul

1070

Art Nr Bezeichnung Art Nr Bezeichnung 1191 S 21000 119100 S 21000 DC 1136 S 32000 113600 S 32000 DC 1059 S 34000 105900 S 34000 DC 1060 S 34000X 106000 S 34000X DC 1070 S 46000 107000 S 46000 DC 4706 Anschlusskonus 42111 Plastiksäcke, antistatisch, 50 Stück

Zubehör

Art Nr 4612 Modulring, komplett S 32/34000

Vergrößert die Bauhöhe des Staubabscheiders um 0,35 m und das Volumen um ca 0,3 m

Art Nr 40007 Verschleißschutz S 32/34000

Wird am Einlass montiert und schützt den Zyklon, wenn abrasives Material aufgesaugt wird.

Art Nr 819001 Sequenzsteuerung S 32/34000

Um die Filterreinigung zu aktivieren.

Art Nr 7195 Verbreiterungs-Chassis

Wird bei der Entleerung in Kippbehälter (usw.) verwendet.”

Art Nr 3004 Stahlrohr, verzinkt, 76 mm

Die Rohre haben bei Lieferung eine Länge von 3 m und dienen zur Verlängerung der Standbeine. (Mitgelieferte Standbeine L=1400).

1x Ø160 1x Ø250 3x Ø76 2x Ø108 Part 7133 7134 7136 7137

3x Ø110 2x Ø160 3x Ø160

Part 7138 7141 7142

Pressure Loss

kPa ∆ p

0 1000 2000 3000 4000

ø76

4612

7195

ø108

ø160

ø108

40007

ø160

ø250

ø160

Q m

2018-06-26

Sonstiges Zubehör siehe Dustcontrol-Katalog.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 50

3004

Part No 94160-G

Gewährleistung

Die Gewährleitungszeit beträgt ein Jahr bei einschichtigem Betrieb und verkürzt sich entsprechend bei mehrschichtigem Betrieb. Die Gewährleistung gilt für Fabrikationsfehler und unter der Voraussetzung, daß der Staubabscheider auf normale Weise eingesetzt und wie erforderlich gewartet wird.

Fehlersuche

Problem

Filterreinigung funktioniert nicht.

Der Vakuumerzeuger läuft, aber keine Saugwirkung im System.

Fehler

Druckluftzufuhr unterbrochen.

Stromzufuhr unterbrochen.

Falsche Steuerspannung.

Die Rohrleitungen zwischen dem Staubabscheider und dem Vakuumerzeuger nicht angeschlossen.

Reparturen dürfen nur von Dustcontrol oder einer von Dustcontrol anerkannten Fachﬁ rma durchgeführt wer- den, andernfalls verfällt die Garantie.

Maßnahme

Kontrolleren Sie Leitungen, Sicherungen und Kompressor.

Kontrolleren Sie Magnetventil, Leitungen, Sicherungen und Transfor mator.

Die Steuerspannung muß 24 V sein.

Rohrleitungen anschließen.

DEUTSCH

Der Vakuumerzeuger läuft, aber schlechte Saugwirkung im System.

Die Maschine bläst Staub aus.

Schläuche oder Rohre verstopft.

Kein Sammelbehälter am Staubabscheider angebracht.

Den Sammelbehälter ist nicht richtig am Staubabscheider angebracht.

Vakuumerzeuger läuft in falscher Drehrrichtung.

Undichte Schläuche oder Rohre.

Filter im Staubabscheider verstopft.

Das Filter ist beschädigt oder hat sich gelockert.

Kontrollieren und reinigen.

Befestigen Sie den Sammelbehälter(Plastiksack/Behälter).

Kontrollieren Sie den Plastiksack/Behälter.

Phasenrichting vom Elektriker umkehren lassen.

Kontrollieren.

Reinigen oder austauschen (siehe Filterwechsel).

Kontrollieren und gegebenen falls austauschen.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 51

Part No 94160-G

Biztonsági előírások

Figyelem! Elektromos gépek használatánál tűz, áramütés vagy személyi sérülés kockázatának csökkentése végett az alapvető biztonsági előírásokat be kell tartani.

1. Fontos! A „Ne szívjon fel gyújtóforrást!” matrica (az EN

60335-2-69 1. ábráján látható szimbólum) a berendezésre van ragasztva. Ne szívjon fel forró, izzó részecskéket vagy egyéb gyújtóforrást. Tilos a gépet 3 mJ-nál kisebb minimális gyújtóenergiával rendelkező, robbanékony, instabil vagy öngyulladó részecskékhez vagy porhoz használni.

A 22-es típusú gépek nem alkalmasak különösen

robbanásveszélyes porok vagy éghető por és fo- lyadékok keverékének felszívására. Ezenkívül nem alkalmasak a 2014/34/EU és az 1999/92/EK irányelvnek megfelelően potenciálisan robbanásveszélyesnek számító vagy hasonló anyagok felszívására sem.

– FIGYELMEZTETÉS! A

gépet csak a kezeléshez megfelelő képzésben részesült személyek használhatják.

– FIGYELMEZTETÉS! A gép

csak száraz por felszívásához és eltávolításához használható.

– VIGYÁZAT! A gép csak beltéri has-

ználatra alkalmas.

– VIGYÁZAT! A gépet zárt térben kell

tárolni.

– VIGYÁZAT! Védje az 1 mJ-nál kisebb

gyújtóenergiájú portól. A helyi egészségügyi és biztonsági előírásoknak megfelelően további korlátozások lehetnek érvényben.

rendeltetésének megfelelően szabad használni. A beszívásra kerülő anyagra vonatkozó utasításokat meg kell tartani.

4. Testi sérülések A szívóberendezésnek egyetlen testrés-

szel sem szabad kapcsolatba kerülnie. Tilos az elszívás erősségét tenyérrel vagy más testrésszelellenőrizni. A kezet tilos aporleválasztóba bedugni. Soha sem szabad pl. kezünket bedugni a porleválasztóba. Az erős vakuum sérüléseket okozhat.

5. Elektromosság A berendezés mellett jól elérhető helyen kü-

lön főkapcsolót kell felszerelni. Az elektromos kapcsolásokon változtatni nem szabad, mert az életveszélyes lehet. Lásd még a 9. pontot (Figyelmeztetés).

6. Fontos intézkedés A porleválasztón csak a vákuumgenerátor

főkapcsolójának előzetes kikapcsolása és lezárása után szabad dolgozni.

7. El ővigyázatossági előírás A szűrőket a gyűjtőtartályról való leválasztás előtt

minden esetben meg kell tisztítani. A leválasztott por kezelésekor követni kell a vonatkozó előírásokat.

8. Ellenőrzés Rendszeresen ellenőrizni kell, hogy a gépben nem

történt-e sérülés vagy kopás. Ha a gép megsérül, a javítást a Dustcontrol által jóváhagyott, arra jogosult javítóműhellyel vagy magával a Dustcontrollal kell elvégeztetni.

Ha a hálózati kábel sérült, azt a gyártónak vagy

képzett személynek kell kicserélnie.

– VIGYÁZAT! A gép nem alkalmas

porkeltő berendezésekhez történő csatlakoztatásra.

2. Biztonsági övezet A központi egység körüli terület tisztán tartandó.

Gyúlékony folyadékok vagy gázok a berendezés közelben történő tárolása vagy kezelése tilos.

3. Túlterhelés Vészjelzés esetén a gépet a hiba megállapítása

és elhárítása előtt tilos újraindítani. A gépek csak

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 52

9. Figyelmeztetés Csak a Dustcontrol katalógusában található tar-

tozékokat és pótalkatrészeket szabad használni. FIGYELEM! Hibás vagy utángyártott alkatrészek egészségkárosodást okozhatnak.

Ezt a készüléket be nem tanított-, vagy csökkent

ﬁ zikai-, érzékszervi-, vagy mentális képességű sze- mélyek, nem használhatják (beleértve a gyermekeket is).

Ez a gép kereskedelmi célokra kerül forgalomba,

például szállodák, iskolák, kórházak, gyárak, üzletek, irodák és kölcsönző vállalkozások részére.

Part No 94160-G

Biztonsági előírások

A következő biztonsági utasítások az S 11000 EX, S 21000 EX és S 34000 EX-egységekre is vonatkoznak:

FIGYELEM! A gép használata előtt olvassa el és tartsa be az üzemeltetési utasításokat. Felhasználás előtt tájékoztatás, oktatás és képzés szükséges. A kezeőszemélyzetnek ismernie kell a 2014/34/EU és 1999/92/EG számú szabványt.

A gép csak akkor használható a 22-es zónában, ha a normál működés alatt a robbanásveszély (levegő/ éghető por), általában nincs, vagy csak átmenetileg van jelen.

Figyelmeztetés!

A 22-es zónában csak gyártó által jóváhagyott tartozékokat használjon. Más tartozékok alkalmazása robbanásveszéllyel járhat.

Csak antisztatikus vagy fémes anyagból készült szívótartozékok használhatók. FONTOS! Nem megfelelő vagy hamisított alkatrészek (különösen szűrők vagy szívótömlők) használata esetén veszélyes por szivároghat a gépből, ami személyi sérülést okozhat. A berendezés porszétválasztó részében műanyag zsákok nem használhatók. A szétválasztott anyagot biztonságosan, a CENELEC TR 50404 irányelvek szerint kell eltávolítani.

Az EX-egységek helyes működése csak a Dustcontrol által jóváhagyott és előírt tartozékokkal biztosítható.

Ezeknek a tartozékoknak az üzembe helyezését csak képzett szerelő végezheti.

Tartsa be a „Működési leírás” részben szereplő utasításokat.

Működési leírás

Az S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 a levegőt két szakaszban tisztító porleválasztók. Az első szakaszban a por a ciklonban választódik le . A levegő érintőlegesen kerül beszívásra a ciklonba, ahol az erőteljesen körbeáramlik. A porrészecskéket a centrifugális erő a külső fal felé nyomja, ahonnan azok a leválasztó ciklon fenekére hullanak, mialatt a levegőt a központi cső felszívja.

A második szakaszban a levegő szűrőn halad keresztül, amely a részecskék 99,9%-át (DIN 24184/3) leválasztja, majd a levegő kivezetésre kerül a helyiségből. A szűrőket a vezérlőmű jelzésére présléglökéssel a beszívással ellenkező irányban automatikusan megtisztítják. Ez a tisztítás igen hatékony, s egyben kíméli a szűrőket.

Az S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 modulgységekből állnak, és többféleképpen szerelhetők

össze. A bemenet pl. a helyiségnek megfelelően forgatható és fordítható. A porleválasztó tárolóképességének fokozására kiegészítő modulokat lehet beilleszteni. Az S 34000X típushoz kiegészítő modul és nagyobb szűrő tartozik.

A szabványkivitelnél a leválasztott por a porleválasztó alatt elhelyezett műanyag zsákban gyűlik össze, de más megoldásokkal is lehet alkalmazkodni a helyi adottságokhoz.

A következők az S 11000 EX, S 21000 EX és S 34000 EX egységekre is vonatkoznak:

Az elválasztott por egy tartályban gyűlik össze.

Az egységeket olyan anyagokhoz tervezték, amelyek az egységen belüli egyes alkatrészek különböző Kstértékei közül az alacsonyabbal rendelkeznek.

Biztonsági távolság a robbanáshatárolótól.

MAGYAR

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 53

Part No 94160-G

Működési leírás

A Pmax a készülékben van: bar Kst: bar.m / sec

S 11000 EX V=0,16 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 187 10 bar Vent 340 5.5 bar Vent 187 10 bar

S 21000 EX V=0,27 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 190 10 bar Vent 340 5.5 bar Vent 190 10 bar

S 34000 EX V=1,12 m

Case Max K

Max Pmax

Flame ﬁ lter 195 5 bar Flame ﬁ lter 90 10 bar Vent 230 5.5 bar Vent 125 10 bar

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 54

Part No 94160-G

Műszaki adatok

S 11000

Méretek és elhelyezés:

S 11000 Bemenet Ø 108 mm Kimenet Ø 108 mm

Szűrőfelület

S 11000 8,4 m S 11000X 12 m Leválasztási fok DIN 24184/3 99,9 % Legmagasabb szűrőhőmérséklet 130

Szűrőtisztítás sűrített levegővel

Sűrített levegő 4 l/s, 4 bar Tömlőcsatlakozás 6/8 mm Hálózati csatlakozás 24 V AC alt. DC, 12 W Legnagyobb légáramlás 1000 m

/h*

)

*) FIGYELEM! A szűrő megterhelésére mindig ügyelni kell.

NYOMÁSCSÖKKENÉS

kPa  p

0 200 400 600 800 1000

MAGYAR

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 55

Part No 94160-G

Műszaki adatok

S 11000 EX

Építőszekrény elven készül és a szerelése variálható. Például a bevezető modul iránya elforgatható. Az S 11000 EX opcionálisan szállított lábakra állítva a talajra állítható, de falra is szerelhető.

Zona megfelelősége: POROLDAL 21 TISZTA OLDAL 22 BERENDEZÉSEN KÍVÜL 22

Il2D/ II3D

MŰSZAKI ADATOK S 11000 EX

Bemenet Ø 108 mm Kimenet Ø 108 mm Legnagyobb légáramlás 1000 m Antisztatikus szűrő 8,4 m² Ciklon átmérő Ø 400 mm Bemeneti cső tetszõleges Nyomásesés <= 200 bar.m/sec Sűrített levegő 4 l/s, 4 bar Tömlőcsatlakozás 6/8 mm Hálózati csatlakozás 24 V DC,12 W Posgyűjtő tartály/IntelliCan 60 l Szűrőtisztítás sűrített levegővel Sűrített levegő igény 251 l Cikkszám 110301 Cikkszám IntelliCan 110311

IntelliCan

Lát Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 56

Part No 94160-G

Műszaki adatok

S 21000

?247

2980 min. 525

2675

S 21000 Bemenet tetszõleges Kimenet Ø 250 mm

Szűrőfelület

S 21000 12 m Leválasztási fok DIN 24184/3 99,9 % Legmagasabb szűrőhőmérséklet 130

2300

753

MAGYAR

Szűrőtisztítás sűrített levegővel

Sűrített levegő 4 l/s, 4 bar Tömlőcsatlakozás 6/8 mm Hálózati csatlakozás 24 V AC alt. DC, 12 W Legnagyobb légáramlás 1500 m

*) FIGYELEM! A szűrő megterhelésére mindig ügyelni kell.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 57

/h*

)

Part No 94160-G

Műszaki adatok

S 21000 EX

Építőszekrény elven készül és a szerelése variálható. Például a bevezető modul iránya elforgatható. Az S 21000 EX opcionálisan szállított lábakra állítva a talajra állítható.

Zona megfelelősége: POROLDAL 21 TISZTA OLDAL 22 BERENDEZÉSEN KÍVÜL 22

Il2D/ II3D

MŰSZAKI ADATOK S 21000 EX

Bemenet Ø tetszõleges mm Kimenet Legnagyobb légáramlás

Antisztatikus szűrő Ciklon átmérő Ø 400 Bemeneti cső Nyomásesés <= 200 bar/m/s

Sűrített levegő 4 l/s, 4 bar Tömlőcsatlakozás 6/8 mm Hálózati csatlakozás 24V DC,12 W

Posgyűjtő tartály 60 l

Szűrőtisztítás sűrített levegővel

Sűrített levegő igény 464 l

Cikkszám 119201

Ø 250 mm

1500 m3/h

8.4 m²

tetszõleges

Lát Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 58

Part No 94160-G

Műszaki adatok

S 32000, S 34000, S 34000X

Méretek és elhelyezés

NYOMÁSCSÖKKENÉS

kPa  p

ø76

ø108

ø160

ø108

ø160

ø250

ø160

S 32000, S34000 S 34000X

0 1000 2000 3000 4000

MŰSZAKI ADATOK

S 32000 S 34000 S 34000X Bemenet mm tetszõleges tetszõleges tetszõleges

Kimenet Legnagyobb légáramlás 2000 m

Szûrõk redõzött poliészter kazettában

Cikkszám és mennyiség 4292 x 2 4292 x 4 4284 x 4 Teljes szűrőfelület 16,8 m Leválasztási fok DIN 24184/3 99,9 % 99,9 % 99,9 % Legmagasabb szűrőhőmérséklet 130

Szűrőtisztítás sűrített levegővel

Sűrített levegő 4 l/s, 4 bar 4 l/s, 4 bar 4 l/s, 4 bar Tömlőcsatlakozás 6/8 mm 6/8 mm 6/8 mm

Hálózati csatlakozás 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W

*) FIGYELEM! A szűrő megterhelésére mindig ügyelni kell.

mm Ø160/250 Ø160/250 Ø160/250

/h*) 4000 m3/h*) 5000 m3/h*)

C 130o C 130o C

34 m

48 m

MAGYAR

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 59

Part No 94160-G

Műszaki adatok

S 34000 EX

Építőszekrény elven készül és a szerelése variálható. Például a bevezető modul iránya elforgatható. Az S 34000 EX opcionálisan szállított lábakra állítva a talajra állítható.

Zona megfelelősége: POROLDAL 21 TISZTA OLDAL 22 BERENDEZÉSEN KÍVÜL 22

Il2D/ II3D

MŰSZAKI ADATOK S 34000 EX

Bemenet Ø tetszõleges mm Kimenet Ø 250 mm Legnagyobb légáramlás 4000 m

Antisztatikus szűrő Ciklon átmérő Bemeneti cső Nyomásesés <= 200 bar.m/sec

Sűrített levegő 4 l/s, 4 bar Tömlőcsatlakozás 6/8 mm Hálózati csatlakozás 24 V DC,12 W

Posgyűjtő tartály 60 l

Szűrőtisztítás sűrített levegővel

Sűrített levegő igény 1312 l

Cikkszám 105901

34 m²

Ø 400 mm

tetszõleges

Lát Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 60

Part No 94160-G

Műszaki adatok

S 46000

Méretek és elhelyezés mm:

NYOMÁSCSÖKKENÉS

kPa  p

0 1000 2000 3000 4000

ø76

ø108

ø160

ø108

ø160

ø250

ø160

Q m

MŰSZAKI ADATOK

S 46000 Bemenet tetszõleges mm

Kimenet Legnagyobb légáramlás 8600 m

Szûrõk redõzött poliészter kazettában

Cikkszám és mennyiség 4284 x 6 Teljes szűrőfelület 72 m Leválasztási fok DIN 24184/3 99,9 % Legmagasabb szűrőhőmérséklet 130

Ø 250 x 2 mm

/h*)

MAGYAR

Szűrőtisztítás sűrített levegővel

Sűrített levegő 4 l/s, 4 bar Tömlőcsatlakozás 6/8 mm

Hálózati csatlakozás 224 V AC alt. DC, 12 W *) FIGYELEM! A szűrő megterhelésére mindig ügyelni kell.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 61

Part No 94160-G

Üzembe helyezés

Szereljük össze a porleválasztót, és csavarozzuk be a padlóba! Csatlakoztassuk a be- és kimenetet!

A szűrőtisztítást sűrített levegőhöz (4 l/s, 4 bar), valamint 24 V AC alt. DC, 12 W vezérlőfeszültséghez csatlakoztatjuk, amely a vezérlőszekrényből vezethető ki.

Üzembe helyezés S 46000

1. Illessze az alsó kúpot a lábakra. Állítsa be a lábak magasságát attól függően, hogy melyik leeresztő kúpot/tartályt választotta.

2. Illessze a bemeneti modult az alsó kúpra. Rögzítse a lezáró gyűrűvel.

3. A modulgyűrűt illessze a bemeneti modulra. Rögzítse a lezáró gyűrűvel.

4. Illessze a szűrőtányért a modulgyűrűre. Rögzítse a lezáró gyűrűvel.

5. Illessze be a 6 szűrőt. Rögzítse a 6 szűrő mindegyikét egy-egy lezáró gyűrűvel.

6. Illessze a szűrőtisztító egységet (tartályt) a szűrőtányérra. Rögzítse a csillag alakú gombbal.

7. Illessze a kimeneti modult a szűrőtányérra. Rögzítse a lezáró gyűrűvel. Vezesse át a kábelt a fal bejáratán. Csatlakoztassa a sűrített levegő csövét.

8. Illessze a fedelet a kimeneti modulra. Rögzítse a lezáró gyűrűvel.

9. Kész.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 62

Part No 94160-G

Próbaüzem

Ellenőrizzük, hogy a vákuumgenerátor helyesen került-e beszerelésre, és hogy a be- ill. kimenet csatlakozik-e a csőrendszerhez. A porleválasztó és a vákuumgenerátor közti csöveknek teljesen részecskementeseknek kell lenniük. Szegecsek és más részecskék a vákuumgenerátorba történő beszívása károsodást okozhat. Ellenőrizzük, hogy az ürítőkúp kellően rögzített-e, s hogy ott levegő nem kerül-e beszívásra.

Az S 11000, S 11000 EX, S 21000, S 21000 EX,

Karbantartás

Fontos, hogy a porleválasztó szűrőit, amikor további eredményes megtisztításuk már nem lehetséges, kicseréljük. Hogy a cserékre mely időközökben kerül sor, kizárólag attól függ, mi kerül szívásra, és hogy a szűrőknek mekkora átáramlást kell elviselniük.

A szűrők eltömődése a megtisztított szűrő feletti ny-

S 32000, S 34000, S 34000 EX, S 46000 általában három lábon áll. Tartozékként található egy tágítható keret. Ha ezt felszereljük, a por műanyag zsák v. tartály helyett recipiensben fogható fel.

A porleválasztó szűrőjének tisztítása automatikusan történik. A berendezés tisztítási időpontjait be lehet állítani. A szűrő tisztításakor pár másodperces időközökben néhány jól érzékelhető léglökés hallatszik.

omáscsökkenés feszmérővel (cikkszám: 8283) történő lemérésével ellenőrizhető. 3–4 kPa-t meghaladó érték esetén a szűrőket ki kell cserélni.

A beszerelést követően, kis idő elteltével újra meg kell húzni a csavarokat és csavaranyákat.

Szűrőcsere

A gép szűrőit évente legalább egyszer ki kell cserélni. Csak eredeti szűrőket szabad használni. A szűrőcsere megkezdése előtt porvédő álarcot fel felvenni. Védelem nélküli személyeket az egészségre káros pornak nem szabad kitenni.

- Kapcsoljuk ki és zárjuk le a vákuum-generátor főkapcsolóját!

- Használjunk porvédő álarcot!

- Emeljük le a porleválasztó tetejét!

- Emeljük ki és rakjuk be műanyag zsákba a szűrőket! Pecsételjük le a zsákot!

- Illesszük helyükre az új szűrőket és csatlakoztassuk a gép felső részéhez!

Ha a por műanyag zsákban gyűlik össze, a zsákot ki kell cserélni, amikor a porszint 5 cm-re van a porleválasztó aljzatkúpjának műanyag lapja alatt. A műanyag zsákot a porleválasztótól történő eltávolításkor le kell pecsételni. Ha a por recipiensben gyűlik össze, azt ki kell üríteni, vagy ki kell cserélni, mielőtt teljesen megtelik.

Art-i szűrők Kiad S 11000 4292 1 S 11000X S 11000 EX 429206 1 S 21000 4284 1 S 21000 EX 429206 1 S 32000 4292 2 S 34000 4292 4 S 34000X 4284 4 S 34000 EX 429206 4 S 46000 4284 6

4284 1

MAGYAR

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 63

Part No 94160-G

Tartozékok

S 11000, S 11000X, S 11000 EX

Cikkszám Megnevezés

110 3 S 110 00 110 4 S 1100 0X

5024 Fali tartott komplett 7179 Állványzat komplett 4706 Kihordó kónusz 4714 Gyűjtőzsák 50 db-os csomagolás 110 3 01 S 110 0 0 E X

1103

4706

8188 Vezérlés

Az aktív szűrőtisztítást vezérli.

40407 Ciklonpalást, koplett

A ciklon magasságának és térfogatának növelésére.

7290 Szükítő elem

Amennyiben a szállított konténer helyet más méretűt csatlakozatnak a ciklonhoz.

1104

7179

5024

2018-06-26

4714

40407

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 64

7290

Part No 94160-G

Tartozékok

S 21000, S 32000, S 34000, S 34000X, S 46000

1060

1191

4706

1136

4714/ 42111

1059

1070

Cikkszám Megnevezés Cikkszám Megnevezés

1191 S 21000 119100 S 21000 DC 1136 S 32000 113600 S 32000 DC 1059 S 34000 105900 S 34000 DC 1060 S 34000X 106000 S 34000X DC 1070 S 46000 107000 S 46000 DC 4706 Kihordó kónusz 42111 Gy űjtőzsák 50 db-os csomagolás antisztatikus

Tartozékok

Cikkszám 4612 Ciklonpalást komplett S 32/34000

Megnöveli aciklon magasságát 0.35 m-el és a térfogatát 0.3 m

Cikkszám 40007 Bemeneti koptató lemez S 32/34000

Abraziv anyagok elszívásánál menövelt falvastagsággal.

Cikkszám 819001 Léptető szűrőtisztítás S 32/34000

Aktív szűrőtisztítást tesz lehetővé.

Cikkszám 7195 Szélesített tartó

1,1 m3 –nél nagyobb gyűjtőkonténerek használatánál. A ciklonlábak 860 mm től 1460 mm magasságig állíthatók.

Cikkszám 3004 76 mm-es átmérőjű galvanizált acélcső

3 m-es hosszban szállítjuk. Hosszabb lábhoz alkalmazható (standard láb hossza = 1400 mm).

–el.

Bemeneti modul

1x Ø160 1x Ø250 3x Ø76 2x Ø108 Part 7133 7134 7136 7137

3x Ø110 2x Ø160 3x Ø160

Part 7138 7141 7142

NYOMÁSCSÖKKENÉS

kPa ∆ p

0 1000 2000 3000 4000

ø76

4612

ø108

ø160

ø108

ø160

ø250

ø160

MAGYAR

Tisztító fejek, gégecsövek, szelepek, megtalálhatók a Dustcontrol katalógusban.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 65

7195

40007

3004

Part No 94160-G

Szavatosság

A szavatossági idő egy műszakban végzett munka esetén egy év, több műszak esetén annak megfelelő idő. A szavatosság gyári hibákra vonatkozik, és abban az esetben érvényes, ha a porleválasztót szokványos módon használják és a szükséges módon tartják karban.

HIBAELHÁRÍTÁS

Hibák

A szűrő tisztítás nem működik

Hiba

Sűrített levegő ellátás leállt.

Elektromos ellátás leállt.

Nem megfelelő elektromos feszültség.

Javítást a Dustcontrol vagy a Dustcontrol által jóváhagyott személyek végezhetnek. Ellenkező esetben a szavatosság érvényét veszti.

Hibaelhárítás

Ellenőrizze a gép és a gégecső közötti kapcsolatot.

Ellenőrizze a szolenoid szelep, elektromos kábel, áramátalakító kapcsolatát.

Ellenőrizze a feszültséget (24 V legyen ).

A rendszer működik de nem szív.

A rendszer működik de gyengén szív.

A gép port fúj ki.

A szűrő és a vakuumrendszer közötti csőcsatlakozása rossz.

Eltömődött cső vagy gégecső.

Nincs konténer vagy műanyag zsák csatlakoztatva.

A konténer vagy a műanyag zsák nincs szabályosan csatlakoztatva az egyésghez.

Fordítva van a turboszívó forgásiránya bekötve.

Lyukas cső vagy gégecső.

Eltömődött szűrő.

Szűrőszakadás vagy rossz beépítés.

Csatlakoztassa a csőrendszert.

Ellenőrizze aés tisztítsa meg.

Csatlakoztassa a műanyag porzsákot vagy a konténert.

Erösítse fel a műanyag porzsákot vagy a konténert.

Váltóárammal kell dolgozni.

Ellenőrizze ezt.

Tisztítsa meg vagy cserélje ki a szűrőt. (lásd ”Szűrőcsere”).

Ellenőrizz a szűrőt és cserélje ki ha szükséges.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 66

Part No 94160-G

Sikkerhedsfortegnelse

Advarsel! Når du a nve nder m askiner og te kniske hjælpemidler, skal du overholde alle grundlæggende sikkerhedsregler for at minimere risikoen for brand, elektrisk stød og anden personskade.

1. Vigtigt! Mærkaten “Sug ikke antændingskilder op” (symbol

som i Figur CC. 1 i EN 60335-2-69) er fastgjort til maskinen. Der må ikke suges varme, glødende partikler eller andre antændingskilder op. Maskinen må ikke bruges til eksplosive, ustabile eller selvtændende partikler eller støv med en mindste antændingsenergi på (MIE) <3 mJ.

Maskinerne af type 22 er ikke egnede til sugning

af støv og væsker med en høj risiko for eksplosion eller blandinger af brændbart støv og væsker. De er desuden ikke egnede til sugning af potentielt eksplosive eller lignende emner i henhold til direktiv 2014/34/EU og 1999/92/EF.

- ADVARSEL! Maskinen må kun

bruges af personer med behørig uddannelse i dens håndtering.

- ADVARSEL! Maskinen må kun

bruges til sugning og fjernelse af tørt støv.

- FORSIGTIG! Maskinen må kun

bruges inden døre.

4. Personskade Hold afstand til sugepunktet. Du må aldrig kontrol-

lere sugestyrken med hånden eller andre kropsdele. Stik aldrig hånden ind i en støvudskiller. Undertrykket er kraftigt og kan give store skader.

5. Elektricitet Der skal installeres en separat og lettilgænge-lig

afbryder med låsefunktion dér, hvor vakuumenheden er placeret. Du må aldrig selv forsøge at ændre på de elektriske forbindelser. En fejl kan bringe dig i livsfare ! Se også punkt 9 (advarsel).

6. Vigtige forholdsregler Du må først arbejde med støvudskilleren, når du

har blokeret og låst afbryderkontakten på vakuumenheden (vakuumfrembringeren).

7. Vedligeholdelse Rens altid ﬁ ltrene inden du fjerner opsam-lingsbe-

holderen fra cyklonen. Følg de gældende miljøregler ved håndtering af det udsugede materiale.

8. Kontrol Kontroller regelmæssigt at der ikke er skader eller

slid på maskinen. Kontakt leveran-døren for udbedring af eventuelle skader.

Hvis ledningen er beskadiget, må erstattes af

Dustcontrol eller et autoriseret servicecenter, som er godkendt af støvkontrol.

- FORSIGTIG! Maskinen skal opbe-

vares inden døre.

- PAS PÅ! For støv med en antændings-

energi under 1 mJ. Der kan gælde yderligere restriktioner i overensstemmelse med lokale sundheds- og sikkerhedsforskrifter.

- FORSIGTIG! Maskinen egner sig

ikke til tilslutning til maskiner, der danner støv.

2. Sikkerhedszone Hold området omkring centralenheden rent. Du må

ikke arbejde med letantændelige væsker eller gasser i nærheden.

3. Overbelastning Hvis lydalarmen går i gang, må du ikke genstarte

maskinen, før fejlen er fundet og afhjulpet. Brug maskinen til det formål, den er beregnet til, og følg reglerne for det materiale, der skal udsuges.

9. Advarsel Anvend kun tilbehør og reservedele, som ﬁ ndes

i Dustcontrols katalog. Obs! Hvis du anvender uoriginale dele (specielt ﬁ ltre og plasticsække), kan du udsætte dig selv for fare på grund af sundhedsskadeligt støv.

Dette apparat er ikke beregnet til brug af personer

(herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre de er under tilsyn eller vejledning i brugen af apparatet af en person ansvarlig for deres sikkerhed. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Denne maskine er konstrueret til kommercielle for-

mål, såsom på hoteller, skoler, hospitaler, fabrikker, butikker, kontorer og udlejning.

DANSK

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 67

Part No 94160-G

Sikkerhedsfortegnelse

Følgende sikkerhedsvejledning gælder også for S 11000 EX, S 21000 EX og S 34000 EXenhederne:

FORSIGTIG! Læs betjeningsvejledningen før brug af maskinen, og følg den. Før brug, information, instruktion og uddannelse til brug af støv-fjernelse maskine og deponerede støv skal søges. Personalet skal overholde den standard 2014/34/EU og 1999/92/EG vide.

Maskinen må kun anvendes i zone 22, hvor under normal drift eksplosionsfarlig atmosfære (luft / brændbart støv) normalt ikke eller kun forbigående.

Advarsel!

Brug kun tilbehør, der er godkendt af producenten, til brug i Zone 22. Brug af andet tilbehør kan udgøre en risiko for eksplosion.

Der må kun bruges sugetilbehør fremstillet af antistatisk eller metalmateriale. BEMÆRK! Hvis der bruges forkerte eller uoriginale dele (især ﬁ ltre og sugeslanger), kan der lække farligt støv fra maskinen og resultere i personskade. Der må ikke bruges plasticposer i den støvudskillende del af maskinen. Udskilt materiale skal fjernes sikkert i overensstemmelse med retningslinjerne i CENELEC TR 50404.

Kun tilbehør, der er godkendt og foreskrevet af Dustcontrol må bruges til EX-enhederne for at sikre deres funktionalitet.

Tilbehøret må kun installeres af en kvaliﬁ ceret installatør.

Overhold vejledningen i “Funktionsbeskrivelsen”.

Funktionsbeskrivelse

S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 er beregnet til ud-skilning af støv og spåner.

Den støvfyldte luft suges ind i støvudskilleren, hvor den cirkuleres kraftigt. Støvet, der er tungere end luften, presses ud mod cyklonens vægge via centrifugalkraften og falder ned i bunden af støvudskilleren.

Luften suges gennem ﬁ lteret og ledes ud i det fri. Ud- skilningsgrad 99,9 % (DIN 24184/3).

Filtrene renses automatisk på et signal fra styresystemet med en luftimpuls i modsat retning af sugeretningen. Denne rensemetode er effektiv og skånsom for ﬁ ltrene.

S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 er modulop-byggede. Man kan derfor f.eks. dreje og vende indgangen for at tilpasse støvudskilleren til de faktiske pladsforhold.

Der kan installeres ekstra modulringe for at øge støvudskillerens opsamlingskapacitet. X-modellen er udstyret med større ﬁ lter og ekstra modulring.

Som standard samles støvet i en plasticsæk under støvudskilleren. Der ﬁ ndes dog en række andre muligheder for opsamling.

Følgende gælder også for S11000 EX, S 21000 EX og S 34000 EX:

Det udskilte støv samles i en beholder.

Enhederne er beregnet til brug med materialer med den laveste af de forskellige Kst-værdier for de individuelle komponenter i enheden.

Sikkerhedsafstand til eksplosionsluge.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 68

Part No 94160-G

Funktionsbeskrivelse

Pmax er i enheden: bar Kst er: bar.m / sek

S 11000 EX V=0,16 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 187 10 bar Vent 340 5.5 bar Vent 187 10 bar

S 21000 EX V=0,27 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 190 10 bar Vent 340 5.5 bar Vent 190 10 bar

S 34000 EX V=1,12 m

Case Max K

Max Pmax

Flame ﬁ lter 195 5 bar Flame ﬁ lter 90 10 bar Vent 230 5.5 bar Vent 125 10 bar

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 69

DANSK

Part No 94160-G

Tekniske data

S 11000

Dimensioner og opstilling:

S 11000 Indgang Ø 108 mm Udgang Ø 108 mm

Filterareal

S 11000 8,4 m S 11000X 12 m

Udskilningsgrad DIN 24184/3 99,9 % Max temp. 130

Filterrensning med trykluftimpulse Trykluft 4 l/s, 4 bar Tilslutning, slange 6/8 mm Elektrisk tilslutning

24 V AC alt. DC, 12 W

Max. luftmængde 1000 m3/h*)

)

OBS! Vær altid opmærksom på ﬁ lterbelastningen.

TRYKFALD

kPa  p 5

0 200 400 600 800 1000

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 70

Part No 94160-G

Tekniske data

S 11000 EX

S 11000 EX er en højvakuum ﬁ lterenhed til eksplosivt støv. Indtag modul kan være både drejes og vendes.

S 11000 EX er mærket med EX symbol og omfatter kategori 3D udstyr i henhold til direktiv 94/9/EF. S 11000 EX kan placeres i områder, der er klassiﬁ ceret som zone 22 i henhold til direktiv 2014/34/EF.

For zone: SNAVS SIDE af ﬁ lteret 21 RENSIDA af ﬁ ltrene 22 Omkring enheden (ca. 1 m omkreds) 22

Il2D/ II3D

TEKNISKE DATA S 11000 EX

Indgang Ø 108 mm Udgang Ø 108 mm Max. luftmængde 1000 m Filter antistatisk 8,4 m² Udluft Ø 400 mm Q-rør efter valg Kst <= 200 bar.m/sec Trykluft 4 l/s, 4 bar Tilslutning, slange 6/8 mm Elektrisk tilslutning 24 V DC,12 W

Beholdere/IntelliCan 60 l

Filter rengøring med trykluft impuls

Luftvolumen af ﬁ lteret snavs side, herunder beholdere 251 l Art Nr 110301 Ar t N r Inte l l i Ca n 110311

IntelliCan

Se Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 71

DANSK

Part No 94160-G

Tekniske data

S 21000

?247

2980 min. 525

2675

S 21000 Indgang efter valg Udgang Ø 250 mm

Filterareal

S 21000 12 m Udskilningsgrad DIN 24184/3 99,9 % Max temperatur 130

2300

753

Filterrensning med trykluftimpulse

Trykluft 4 l/s, 4 bar Tilslutning, slange 6/8 mm Elektrisk tilslutning 24 V AC alt. DC, 12 W Max. luftmængde 1500 m

*) OBS! Vær altid opmærksom på ﬁ lterbelastningen..

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 72

/h*

)

Part No 94160-G

Tekniske data

S 21000 EX

Er opbygget af moduler og derfor meget  eksible. Indtag modul kan fx både drejes og vippes.

For zone: SNAVS SIDE af  lteret 21 RENSIDA af  ltrene 22 Omkring enheden (ca. 1 m omkreds) 22

Il2D/ II3D

TEKNISKE DATA S 21000 EX

Indgang Ø optional Udgang Ø 250 mm Max. luftmængde 1500 m3/h Filter antistatisk 8.4 m² Udluft Ø 400 Q-rør Kst <= 200 bar/m/s Trykluft 4 l/s, 4 bar Tilslutning, slange 6/8 mm Elektrisk tilslutning 24 V DC,12 W Beholdere 60 l

Filterrensning med trykluftimpuls

Luftvolumen af  lteret snavs side, herunder container 464 l Art Nr 119201

efter valg

Se Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 73

DANSK

Part No 94160-G

Tekniske data

S 32000, S 34000, S 34000X

Dimensioner og opstilling:

TRYKFALD

kPa  p

ø76

ø108

ø160

ø108

ø160

S 32000, S 34000 S 34000X

ø250

ø160

0 1000 2000 3000 4000

TEKNISKE DATA

S 32000 S 34000 S 34000X Indgang mm efter valg efter valg efter valg Udgang mm Ø160/250 Ø160/250 Ø160/250 Max. luftmængde 2000 m

Filtre i presset plisseret polyester

Art.nr. og antal 4292 x 2 4292 x 4 4284 x 4 Filterareal, i alt 16,8 m Udskilningsgrad DIN 24184/3 99,9 % 99,9 % 99,9 % Max temp  lter 130

Filterrensning med trykluftimpulser

Trykluft 4 l/s, 4 bar 4 l/s, 4 bar 4 l/s, 4 bar Tilslutning, slange 6/8 mm 6/8 mm 6/8 mm

Elektrisk tilslutning 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W

)

OBS! Vær altid opmærksom på  lterbelastningen.

/h*) 4000 m3/h*) 5000 m3/h*)

C 130o C 130o C

34 m

48 m

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 74

Part No 94160-G

Tekniske data

S 34000 EX

Er opbygget af moduler og derfor meget  eksible. Indtag modul kan fx både drejes og vippes.

For zone: SNAVS SIDE af  lteret 21 RENSIDA af  ltrene 22 Omkring enheden (ca. 1 m omkreds) 22

Il2D/ II3D

TEKNISKE DATA S 34000 EX

Indgang Ø optional mm Udgang Ø 250 mm Max. luftmængde 4000 m Filter antistatisk 34 m² Udluft Ø 400 mm Q-rør Kst <= 200 bar.m/sec Trykluft 4 l/s, 4 bar Tilslutning, slange 6/8 mm Elektrisk tilslutning 24 V DC,12 W Beholdere 60 l

Filterrensning med trykluftimpuls

Luftvolumen af  lteret snavs side, herunder container 1312 l Art Nr 105901

efter valg

Se Fike - Explosion Venting System in the end of the manual.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 75

DANSK

Part No 94160-G

Tekniske data

S 46000

Dimensioner og opstilling mm:

TRYKFALD

kPa  p

0 1000 2000 3000 4000

ø76

ø108

ø160

ø108

ø160

ø250

TEKNISKE DATA

S 46000 Indgang efter valg mm Udgang Ø 250 x 2 mm Max. luftmængde 8600 m

Filtre i presset plisseret polyester

Art.nr. og antal 4284 x 6 Filterareal, i alt 72 m Udskilningsgrad DIN 24184/3 99,9 % Max temp ﬁ lter 130

/h*)

ø160

Q m

Filterrensning med trykluftimpulser

Trykluft 4 l/s, 4 bar Tilslutning, slange 6/8 mm

Elektrisk tilslutning 24 V AC alt. DC, 12 W

)

OBS! Vær altid opmærksom på ﬁ lterbelastningen.

S 11000, S 21000, S 32000, S 34000, S 46000

2018-06-26

S 11000 EX, S 21000 EX, S 34000 EX - 76

Part No 94160-G

Installation

Monter støvudskilleren og skru den fast til gulvet. Tilslut ind- og udgang. Tilslut ﬁ lter-rensemodulet til trykluft (nip- pel i låget) 4 l/s, 4 bar samt kabel (styrespænding) til 24 V AC alt. DC, 12 W.

Installation S 46000

1. Monter den nederste konus på benene. Juster højden på benene afhængigt af hvilken udtømningskonus/beholder, der er valgt.

2. Monter indgangsmodulet på den nederste konus. Fastgør det med låseringen.

3. Monter modulringen på indgangsmodulet. Fastgør den med låseringen.

4. Monter ﬁ lterpladen på modulringen. Fastgør den med låseringen.

5. Monter de 6 ﬁ ltre. Fastgør hvert af de 6 ﬁ ltre med en låsering.

6. Monter ﬁ lterrenseenheden (tank) på ﬁ lterpladen. Fastgør den med stjernegrebet.

7. Monter udløbsmodulet på ﬁ lterpladen. Fastgør det med låseringen. Før kablet gennem skotgennemføringen. Tilslut trykluftslangen.

8. Monter dækslet på udgangsmodulet. Fastgør det med låseringen.

9. Klar.

Maskiner monteres på 3 ben. Som ekstraudstyr kan leveres et stativ, således at støvet kan opsamles i en container i stedet for en sæk eller beholder.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 77

DANSK

Part No 94160-G

Prøvekørsel

Kontroller at vakuumenheden er installeret korrekt, samt at ind- og udgang er tilsluttet rørsystemet. Rørsystemet mellem støvudskiller og vakuumenhed skal være helt fri for partikler. Blindnitter og andet, som suges ind i vakuumsystemet, kan medføre skader.

Kontroller at udgangssystemet er fastgjort korrekt, så der ikke kan suges luft ind den forkerte vej. Rensning af støvudskilleren

Vedligeholdelse

Det er vigtigt, at ﬁ ltrene skiftes ud, når de ikke længere kan renses effektiv. Udskiftningsinter-vallet afhænger af, hvad og hvor meget der suges.

Man kan kontrollere tilsmudsningsgraden af ﬁ ltrene ved at måle trykfaldet over ﬁ lteret med en trykmåler, art.nr.

8283.

Rensning af ﬁ lterenheden i støvudskilleren sker automa- tisk. Tidsintervallerne kan konﬁ gureres individuelt.

Under rensningen af ﬁ ltrene skal man tydeligt kunne høre en række luftimpulser hurtigt efter hinanden.

Hvis den målte værdi ligger over 3 – 4 kPa, skal ﬁ ltrene skiftes ud.

Husk at efterspænde alle skruer og møtrikker et stykke tid efter installationen.

Udskiftning af ﬁ ltre

Filtrene skal udskiftes mindst én gang årligt. Der må kun anvendes originalﬁ ltre. Brug åndedræts-værn, inden du påbegynder udskiftningen. Du må aldrig udsætte personer, der ikke bærer sik-kerhedsudstyr, for det sundhedsskadelige støv.

- Kobl udstyret fra/lås hovedafbryderen på vakuumenheden.

- Brug åndedrætsværn.

- Løft låget af støvudskilleren.

- Løft ﬁ nﬁ ltrene ud og læg dem i en plasticsæk.

- Udskift ﬁ ltrene og sæt låget på igen.

Hvis det udskilte støv samles i en plasticsæk, skal denne skiftes ud, når støvet når et niveau svarende til 5 cm under plasticklappen på undersiden af støvudskilleren. Plasticsækken skal lukkes helt til, når den løsnes fra støvudskilleren.

Ved opsamling i beholder skal beholderen tømmes, inden den er helt fuld.

Art nr.  ltre Udgave

S 11000 4292 1

S 11000X

S 11000 EX 429206 1

S 21000 4284 1

S 21000 EX 429206 1

S 32000 4292 2

S 34000 4292 4

S 34000X 4284 4

S 34000 EX 429206 4

S 46000 4284 6

4284 1

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 78

Part No 94160-G

Tilbehør

S 11000, S 11000X, S 11000 EX

Art nr Navn

110 3 S 110 00 110 4 S 1100 0X 5024 Vægbeslag komplet 7179 Gulvstativ komplet 4706 Output kegle 4714 Støvsæk 50 st 110 3 01 S 110 0 0 E X

1103

4706

8188 Timer

Til styring af luft impulser til ﬁ lterrensning.

40407 Modulring, komplet

Øger støvsamler og højde og volumen.

7290 Udvidelse Chassis

Bruges i forbindelse med produktionen i tømning af containere m m.

1104

7179

5024

40407

4714

7290

DANSK

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 79

Part No 94160-G

Tilbehør

S 21000, S 32000, S 34000, S 34000X, S 46000

1191

4706

1136

4714/ 42111

1059

Inloppsmodul

1070

1060

Art nr Navn Art nr Navn

1191 S 21000 119100 S 21000 DC 1136 S 32000 113600 S 32000 DC 1059 S 34000 105900 S 34000 DC 1060 S 34000X 106000 S 34000X DC 1070 S 46000 107000 S 46000 DC 4706 O utp ut keg le 42111 Støvsæk, 50 st, antistatisk

Tilbehør

Art nr 4612 Modulring komplet S 32/34000

Øger støvsamler højde på 0,35 m og en volumen på omkring 0,3 m

Art nr 40007 Bær plade S 32/34000

Monteret ved indløbet. Sparer cyklon mens sugende materiale, der bærer kappe overﬂ ade.

Art nr 819001 Sekvens Kontrol S 32/34000

Til kontrol af luft pulser til ﬁ lterrensning.

Art nr 7195 Udvidelse Chassis

Anvendes i forbindelse med produktionen af deponering beholder. Med benene> 3000 mm udvidelse chassis skal bestilles.

Art nr 3004 Stålrør 76, galvaniseret

Leveres i 3 m længder. Brugt som længere ben, når det ønskes (standard ben L = 1400 mm).

1x Ø160 1x Ø250 3x Ø76 2x Ø108 Part 7133 7134 7136 7137

3x Ø110 2x Ø160 3x Ø160

Part 7138 7141 7142

TRYKFALD

kPa ∆ p

0 1000 2000 3000 4000

ø76

4612

7195

ø108

ø160

ø108

40007

ø160

ø250

ø160

Q m

2018-06-26

Andre tilbehör, se Dustcontrols katalog.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 80

3004

Part No 94160-G

Garanti

Garantiperioden er et år ved funktion i etholdsdrift. Ved arbejde i ﬂ erholdsdrift forkortes garantien forholdsmæs- sigt. Garantien gælder i tilfælde af fabrikationsfejl og under den forudsætning, at støvudskilleren anvendes under normale driftsbetingelser og vedligeholdes i henhold til forskrifterne.

Fejlretning

Problem

Filterrensningen virker ikke.

Årsag

Defekter i tryklufttilførslen.

Manglende strøm.

Fejlspænding.

Reparationer skal udføres af Dustcontrol eller et af Dustcontrol godkendt ﬁ rma. I modsat fald bortfalder

garantien

Løsning

Kontroller slanger, forbindelser og kompressorer.

Kontroller magnetventiler, kab-ler, kontakter, sikringer og transformatorer.

Kontroller spændingen (skal være 24 V).

Vakuumenheden er tilsluttet, men anlægget suger ikke.

Vakuumenheden arbejder, men anlægget suger dårligt.

Maskinen blæser støv ud.

Støvudskilleren er ikke tilsluttet til vakuumenheden.

Tilstoppet slange eller rørsystem.

Ingen sæk eller beholder på støvudskilleren.

Opsamlingssæk/beholder er ikke sat korrekt på støvudskilleren.

Pumpens drejeretning er forkert.

Defekt slange eller utæt rørsystem.

Filteret i støvudskilleren er stoppet.

Filteret har løsnet sig eller er gået i stykker.

Tilslut rørforbindelsen.

Kontroller og rens.

Sæt sæk eller beholder på.

Kontroller og korriger, således at sækken/beholderen slutter tæt.

Få en elektriker til at ændre på faserne.

Kontroller og korriger.

Rens/udskift ﬁ lteret (se udskift- ning af ﬁ lter).

Kontroller at ﬁ ltrene sidder godt fast. Skift dem om nødvendigt.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 81

DANSK

Part No 94160-G

Turvamääräykset

Varoitus! Sähkölaitteita käytettäessä on noudatettava perusturvamääräyksiä palon, sähköiskujen ja henkilövahinkojen välttämiseksi.

1. Tärkeää!

Laitteessa on tarra ”Älä imuroi sytytyslähteitä”

(symboli EN 60335-2-69-standardin kuvan CC.1 mukaisesti). Kuumia, hehkuvia hiukkasia tai muita sytytyslähteitä ei saa imuroida. Laitetta ei saa käyttää räjähtävien, epävakaiden tai itsestään syttyvien hiukkasten tai sellaisen pölyn imuroimiseen, jonka pienin syttymisenergia (MIE) on < 3 mJ.

Tilaluokan 22 laitteet eivät sovellu erittäin räjäh-

dysherkän pölyn tai nesteiden tai palavan pölyn ja nesteiden sekoituksen imuroimiseen. Laitteet eivät myöskään sovellu mahdollisesti räjähdysherkkien tai vastaavien aineiden imuroimiseen direktiivien 2014/34/EU ja 1999/92/EY mukaisesti.

– VAROITUS! Laitetta saavat käyttää

vain henkilöt, jotka ovat saaneet riittävän koulutuksen sen käyttöön.

– VAROITUS! Laitetta saa käyttää vain

kuivan pölyn poistoon ja imuroimiseen.

– HUOMAUTUS! Laitetta saa

käyttää vain sisätiloissa.

– HUOMAUTUS! Laite tulee säi-

lyttää sisätiloissa.

– VARO! Pölyä, jonka syttymisenergia

on alle 1 mJ. Paikalliset terveys- ja turvallisuusmääräykset voivat asettaa laitteen käytölle muitakin rajoituksia.

– HUOMAUTUS! Laitetta ei saa

yhdistää pölynpoistolaitteisiin.

2. Työympäristö Pidä keskusyksikön ympäristö puhtaana. Keskusyksikön läheisyydessä ei saa varastoida tai käsitellä helposti syttyviä nesteitä tai kaasuja.

3. Ylikuormitus Järjestelmän hälyttäessä – älä käynnistä laitetta uudelleen eenen kuin vika on löydetty ja vaaditut toimenpiteet suoritettu. Käytä laitetta vain siihen tarkoitukseen johon se on hankittu ja noudata imettävästä materiaalista annettuja ohjeita.

4. Henkilövammat Älä päästä mitään kehon osaa kontaktiin imukoh-

dan kanssa. Älä kokeile alipainetta kämmenellä tai millään muulla kehon osalla. Älä työnnä esim. kättäsi laitteen sisään. Voimakas alipaine saattaa aiheuttaa verenpurkaumia ihossa.

5. Sähkö Erillinen turvakytkin on asennettava puhallinyk-

sikön yhteyteen helposti päästävään paikkaan. Älä koskaan muuta omin toimin sähkökytkentöjä. Virhe saattaa aiheuttaa hengenvaaran. Katso myös kohta 9 – varoitus.

6. Tärkeä toimenpide Älä koskaan työskentele pölynerottimen kanssa kytkemättä ensin turvakytkintä.

7. Hu o lto

Puhdista suodatin aina ennen puruastian irrottamis-

ta syklonista. Käsiteltäessä eroteltua materiaalia, on noudatettava siitä annettuja ohjeita.

8. Tarkastus

Tarkasta säännöllisesti, että laitteessa ei ole vau-

rioita eikä kulumia. Mahdolliset vauriot täytyy on korjattava Dustcontrolin valtuuttaman huoltoliikkeen tai Dustcontrolin toimesta.

Mikäli virtajohto on vioittunut, se on korjattava

Dustcontrolin tai sen hyväksymän huoltoliikkeen toimesta.

9. Varoitus

Käytä ainoastaan lisävarusteita ja varaosia, jotka

löytyvät Dustcontrolin tuoteluettelosta. Huom! Käytettäessä vääränlaisia tai piraattiosia (etenkin suodattimet ja pölysäkit), saatttaa seurauksena olla terveydelle vaarallisen pölyn vuotaminen, joka aiheuttaa terveydelle vahinkoa.

Tämä laite ei ole tarkoitettu käytettäväksi henkilöille

(mukaan lukien lapset), joilla on alentunut fyysinen, aistillinen tai henkinen kapasiteetti tai puutteellinen kokemus ja tietämys, ellei heitä valvota tai ohjeisteta laitteen käytöstä, turvallisuudesta vastaavan henkilön toimesta. Lapsia täytyy valvoa, etteivät he leiki koneella.

Tämä laite on tarkoitettu kaupalliseen käyttöön,

käytettäväksi esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, liikkeissä, toimistoissa ja vuokraamoissa.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 82

Part No 94160-G

Turvamääräykset

S 11000 EX, S 21000 EX ja S 34000 EX -yksiköitä koskevat lisäksi seuraavat turvallisuusmääräykset:

HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata niitä. Pölynerottimen käyttöön ja erotettaviin pölytyyppeihin liittyvät tiedot, ohjeet ja koulutus on hankittava ennen koneen käyttöä. Konetta voi käyttää vain valtuutettu henkilöstö, joka tuntee direktiivin 2014/34/EU ja 1999/92/EG vaatimukset.

Konetta voidaan käyttää vain tilaluokan 22 mukaisella alueella, mikä tarkoittaa aluetta, jossa ilman ja palavan pölyn muodostaman räjähdyskelpoisen ilmaseoksen esiintyminen normaalitoiminnassa on epätodennäköistä ja se kestää esiintyessään vain lyhyen ajan.

Varoitus

Käytä vain valmistajan tilaluokkaan 22 hyväksymiä lisävarusteita. Muiden lisävarusteiden käyttö voi aiheuttaa räjähdysvaaran.

Vain antistaattisesta materiaalista tai metallista valmistettuja lisävarusteita saa käyttää. HUOM. Viallisten tai väärennettyjen osien käyttö (erityisesti suodattimet ja imuletkut) voi aiheuttaa laitteeseen terveydelle haitallisen pölyn vuotoja, mistä voi aiheutua henkilövahinkoja. Laitteen pölynerottimessa ei saa käyttää muovisäkkejä. Materiaalit tulee poistaa turvallisesti CENELEC TR 50404 -raportin mukaisesti.

EX-yksiköissä saa käyttää vain Dustcontrolin hyväksymiä lisävarusteita, jotta laite toimii suunnitellusti.

Lisävarusteet saa asentaa vain pätevä asentaja.

Toimintakuvauksen ohjeita tulee noudattaa.

SUOMI

Toimintakuvaus

S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, S 46000 on pölynerotin, joka puhdistaa ilman kahdessa vaiheessa.

Ensimmäisessä vaiheessa pöly erotellaan syklonissa. Pölypitoinen ilma imetään tangentiaalisesti sykloniin, jossa se joutuu voimakkaaseen pyörreliikkeeseen. Ilmaa raskaampi pöly pakotetaan keskipakovoimalla syklonin seinämälle, josta se putoaa syklonin pohjalle.

Toisessa vaiheessa ilma imetään suodattimen läpi, jolloin erotusaste on 99,9 % (DIN 24184/3). Tämän jälkeen se tavallisesti johdetaan ulos kiinteistöstä. Pölynerottimen suodattimet puhdistetaan automaattisesti paineilmapulssilla imusuuntaa vastaan ohjauskeskuksesta tulevalla signaalilla. Erottunut materiaali putoaa syklonin alla olevaan muovisäkkiin tai säiliöön, myös muita vaihtoehtoja on olemassa.

S 34000 on moduulirakenteinen, muunneltavissa oleva pölynerotin. Sisäänmenoyhteen voi kääntää ympäri ja kiertää mihin asentoon tahansa. Tilavuuden kasvattaminen onnistuu moduulirenkaita lisäämällä. S 34000 asennetaan joko jaloille tai levennysalustalle.

S 34000 tulee varustaa aina sulkuläpällisellä pohjakartiolla tai muulla syöttövarusteella, ks. tuoteluettelo.

S 11000 EX, S 21000 EX, S 34000 EX -yksiköitä koskee myös seuraava:

Pöly kerätään säiliöön.

Yksiköt on tarkoitettu käytettäväksi sellaiselle materiaalille, jonka kst-arvo on matalin mahdollinen yksikön eri osille.

Turvaetäisyys räjähdysluukkuun.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 83

Part No 94160-G

Toimintakuvaus

Pmax on laitteessa: bar Kst on: bar.m / s

S 11000 EX V=0,16 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 187 10 bar Vent 340 5.5 bar Vent 187 10 bar

S 21000 EX V=0,27 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 190 10 bar Vent 340 5.5 bar Vent 190 10 bar

S 34000 EX V=1,12 m

Case Max K

Max Pmax

Flame ﬁ lter 195 5 bar Flame ﬁ lter 90 10 bar Vent 230 5.5 bar Vent 125 10 bar

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 84

Part No 94160-G

Tekniset tiedot

S 11000

Mitat ja asennus:

S 11000 Sisäänmeno Ø 108 mm Ulostulo Ø 108 mm

Suodattimen alue S 11000 8,4 m S 11000X 12 m

Erotusaste DIN 24184/3 99,9 %

Max lämpötila 130

Suodatinpuhdistus

Paineilma 4 l/s, 4 bar

Liläntä, letku 6/8 mm Sähkö

Max ilmamäärä

Huom! Tota huomioon suodatinkuomitus

1000 m3/h*)

24 V AC alt. DC, 12 W

PAINEHÄVIÖ

SUOMI

kPa  p 5

0 200 400 600 800 1000

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 85

Part No 94160-G

Tekniset tiedot

S 11000 EX

Koneen rakenne on modulaarinen, ja sitä voidaan muuntaa käyttötarkoituksen mukaisesti. Esimerkiksi sisäänmenomoduulia voidaan sekä kiertää että kääntää. S 11000 EX voidaan asentaa joko lattialle tai seinään. Jalat ovat saatavana lisävarusteena.

Alueet: PÖLYPUOLI 21 PUHDAS PUOLI 22 ULKOYKSIKKÖ 22

Il2D/ II3D

Tekniset tiedot S 11000 EX

Sisäänmeno Ø 108 mm Ulostulo Ø 108 mm Max ilmamäärä 1000 m3/h Suodattimen alue 8,4 m² Vent Ø 400 Q-Pipe valittavissa Kst <= 200 bar.m/sec Paineilma 4 l/s, 4 bar Liläntä, letku 6/8 mm Sähkö 24 V DC, 12 W Container

Suodatinpuhdistus

Soiled side air volume 251 l Art. nro 110301 Ar t . nr o I n t e l li C a n 110311

/IntelliCan 60 l

IntelliCan

Nähdä Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 86

Part No 94160-G

Tekniset tiedot

S 21000

2300

?247

2675

2980 min. 525

SUOMI

S 21000 Sisäänmeno valittavissa

Ulostulo

Suodattimen alue

S 21000 12 m Erotusaste DIN 24184/3 99,9 % Max lämpötila 130

Suodatinpuhdistus

Paineilma 4 l/s, 4 bar Liläntä, letku 6/8 mm Sähkö 24 V AC alt. DC, 12 W Max ilmamäärä 1500 m

Ø 250 mm

Huom! Tota huomioon suodatinkuomitus

)

/h*

753

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 87

Part No 94160-G

Tekniset tiedot

S 21000 EX

Kone muodostuu moduuleista, ja on sen vuoksi hyvin muunneltavissa. Esimerkiksi sisääntulomoduulia voidaan sekä kiertää että kääntää.

Alueet: PÖLYPUOLI 21 PUHDAS PUOLI 22 ULKOYKSIKKÖ 22

Il2D/ II3D

Tekniset tiedot S 21000 EX Sisäänmeno Ø Ulostulo Ø 250 mm Max ilmamäärä 1500 m3/h Suodattimen alue 8,4 m² Vent Ø 400 Q-Pipe Kst <= 200 bar/m/s Paineilma 4 l/s, 4 bar Liläntä, letku 6/8 mm Sähkö 24 V DC,12 W Container 60 l

Suodatinpuhdistus

Soiled side air volume 464 l Art. nro 119201

valittavissa mm

valittavissa

Nähdä Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 88

Part No 94160-G

Tekniset tiedot

S 32000, S 34000, S 34000X

Mitat ja asennus:

S 32000, S 34000 S 34000X

PAINEHÄVIÖ

kPa  p

ø76

ø108

ø160

ø108

ø160

ø250

ø160

SUOMI

0 1000 2000 3000 4000

Tekniset tiedot

S 32000 S 34000 S 34000X Sisäänmen mm valittavissa valittavissa valittavissa Ulostulo mm Ø160/250 Ø160/250 Ø160/250 Max ilmamäärä 2000 m

Suodattimen: Pleated Polyester Cartridge

Art. nro and pcs 4292 x 2 4292 x 4 4284 x 4

Total Filter Area 16,8 m Erotusaste DIN 24184/3 99,9 % 99,9 % 99,9 % Max lämpötila 130

Suodatinpuhdistus

Paineilma 4 l/s, 4 bar 4 l/s, 4 bar 4 l/s, 4 bar Liläntä, letku 6/8 mm 6/8 mm 6/8 mm

Sähkö 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W 24 V AC alt. DC, 12 W

Huom! Tota huomioon suodatinkuomitus

/h*) 4000 m3/h*) 5000 m3/h*)

C 130o C 130o C

34 m

48 m

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 89

Part No 94160-G

Tekniset tiedot

S 34000 EX

Kone muodostuu moduuleista, ja on sen vuoksi hyvin muunneltavissa. Esimerkiksi sisääntulomoduulia voidaan sekä kiertää että kääntää.

Alueet: PÖLYPUOLI 21 PUHDAS PUOLI 22 ULKOYKSIKKÖ 22

Il2D/ II3D

Tekniset tiedot S 34000 EX Sisäänmeno Ø Ulostulo Ø 250 mm Max ilmamäärä 4000 m Suodattimen alue 34 m² Vent Ø 400 mm Q-Pipe Kst <= 200 bar.m/sec Paineilma 4 l/s, 4 bar Liläntä, letku 6/8 mm Sähkö 24 V DC,12 W Container 60 l Suodatinpuhdistus Soiled side air volume 1312 l Art. nro 105901

valittavissa mm

valittavissa

Nähdä Fike - Explosion Venting System in the end of the manual.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 90

Part No 94160-G

Tekniset tiedot

S 46000

Mitat ja asennus mm:

PAINEHÄVIÖ

SUOMI

kPa  p

0 1000 2000 3000 4000

ø76

ø108

ø160

ø108

ø160

ø250

ø160

Tekniset tiedot

S 46000 Sisäänmen valittavissa mm Ulostulo Ø 250 x 2 mm Max ilmamäärä 8600 m

Suodattimen: Pleated Polyester Cartridge

Art. nro. and pcs 4284 x 6

Total Filter Area 72 m Erotusaste DIN 24184/3 99,9 % Max lämpötila 130

/h*)

Suodatinpuhdistus

Paineilma 4 l/s, 4 bar Liläntä, letku 6/8 mm

Sähkö 24 V AC alt. DC, 12 W

Huom! Tota huomioon suodatinkuomitus.

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 91

Part No 94160-G

Asennus

Kokoa suodatinyksikkö. Asenna se jalkakannakkeille tai levennysalustalle. Liitä sisään- ja ulosmenoyhteet. Liitä suodatinpuhdistuksen paineilma (liitin kannessa) 4 l/s, 4 bar. Liitä heikkovirtakaapeli 24 V AC alt. DC, 12 W syklonin kannesta ohjauskeskukseen.

Asennus S 46000

1. Kiinnitä alakartio jalkoihin. Säädä jalkojen korkeutta valitun purkukartion/-säiliön mukaisesti.

2. Kiinnitä sisäänmenomoduuli alakartioon. Varmista kiinnitys lukitusrenkaalla.

3. Kiinnitä moduulirengas sisäänmenomoduuliin. Varmista kiinnitys lukitusrenkaalla.

4. Kiinnitä suodatinlevy moduulirenkaaseen. Varmista kiinnitys lukitusrenkaalla.

5. Aseta 6 suodatinta paikalleen. Varmista kunkin suodattimen kiinnitys lukitusrenkaalla.

6. Kiinnitä suodattimen puhdistusyksikkö (säiliö) suodatinlevyyn. Varmista kiinnitys kiristysnupilla.

7. Kiinnitä ulostulomoduuli suodatinlevyyn. Varmista kiinnitys lukitusrenkaalla. Vie kaapeli läpiviennin läpi. Kytke paineilmaletku.

8. Kiinnitä ulostulomoduulin kansi. Varmista kiinnitys lukitusrenkaalla.

9. Käyttö voidaan aloittaa.

S 32000, S 34000, S 34000X ja S 46000 asennetaan normaalisti 3 jalalla. Levennysalusta on lisävaruste. Sillä saadaan materiaali pudotettua säkin tai pikkusäiliön sijaan isompaan konttiin tai siirtolavalle.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 92

Part No 94160-G

Koekäyttö

Varmista, että imuyksikkö on oikein asennettu ja että sisään- ja ulosmenoyhteet on liitetty kanavistoon. Putki puhaltimen ja suodatinyksikön välillä on oltava ehdottomasti tyhjä partikkeleista. Irronneet pop-niitit tai vastaavat saattavat aiheuttaa vaurioita imuyksikössä.

Huolto

On tärkeää, että suodatin vaihdetaan silloin kun se ei enää riittävästi puhdistu automaattipuhdistuksella. Suodattimen vaihtoväli riippuu täysin imettävästä materiaalista ja määrästä.

Varmista, että tyhjennysvarustus on paikallaan ja kunnolla kiinni jottei imuilmaa pääse sitä kautta.

Suodatinpuhdistus tapahtuu automaattisesti. Paineilmaiskujen ajankohta, kesto ja määrä riippuu asetuksista. Puhdistus kuuluu voimakkaina paineilmaiskuina tietyin välein ja ajan.

Suodattimen tukkeutuneisuutta voidaan mitata paineeromittarilla (art.nro 8283) puhdistuksen jälkeen. Painehäviön kasvaessa 3-4 kPa:iin, on suodatin vaihdettava.

Suorita ruuvien ja muttereiden jälkikiristys jonkin ajan käytön jälkeen.

SUOMI

Suodattimen vaihto

Suodattimen vaihto suositellaan tehtäväksi vähintään kerran vuodessa. Ainoastaan alkuperäisiä suodattimia saa käyttää. Suodatinvaihdon yhteydessä on käytettävä hengityssuojaa. Älä altista muita ihmisiä terveydelle vaaralliselle pölylle.

- kytke päälle puhaltimen turvakytkin

- käytä hengityssuojaa

- irroita ja nosta suodattimen kansi pois

- irroita suodattimen kiristysrengas ja nosta suodatin muovisäkkiin, sulje säkin suu

- asenna uusi suodatin, art.nro 4284 paikalleen, ja sulje kansiosa

Mikäli pöly putoaa muovisäkkiin, on säkki vaihdettava pölytason noustessa 5 cm:n päähän pohjaläpästä. Pölysäkki on suljettava vaihdon jälkeen.

Mikäli pöly putoaa säiliöön, on se tyhjennettävä tai vaihdettava ennen täyttymistä kokonaan.

Suodatin art. nro Numero

S 11000 4292 1

S 11000X

S 11000 EX 429206 1

S 21000 4284 1

S 21000 EX 429206 1

S 32000 4292 2

S 34000 4292 4

S 34000X 4284 4

S 34000 EX 429206 4

S 46000 4284 6

4284 1

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 93

Part No 94160-G

Lisävarusteet

S 11000, S 11000X, S 11000 EX

Art. nro Nimike

110 3 S 110 00 110 4 S 1100 0X 5024 Wall bracket compl. 7179 Stand compl. 4706 Poistokartio 4714 Muovisäkki (50 kpl) 110 3 01 S 110 0 0 E X

1103

4706

8188 Timer

Voidaan käyttää suodattimen puhdistuksen kytkemiseen.

40407 Moduulirengas, täydellinen

Korottaa syklonia ja kasvattaa tilavuutta.

7290 Levennysalusta

Käytetään järjestelmissä, joissa erotin tyhjennetään suureen säiliöön, kuten kippikonttiin.

1104

7179

5024

40407

4714

7290

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 94

Part No 94160-G

Lisävarusteet

S 21000, S 32000, S 34000, S 34000X, S 46000

1191

4706

4714/ 42111

Art. nro Nimike Art. nro Nimike

1191 S 21000 119100 S 21000 DC 1136 S 32000 113600 S 32000 DC 1059 S 34000 105900 S 34000 DC 1060 S 34000X 106000 S 34000X DC 1070 S 46000 107000 S 46000 DC 470 6 Pois to ka r ti o 42111 Muovisäkki (50 kpl) antistaattinen

1136

1059

Sisäänmenomoduuli

1x Ø160 1x Ø250 3x Ø76 2x Ø108 Part 7133 7134 7136 7137

3x Ø110 2x Ø160 3x Ø160

Part 7138 7141 7142

1070

SUOMI

1060

Lisävarusteet

Osanro 4612 Moduulirengassarja S 32/34000

Kasvattaa pölynerottimen korkeutta 0,35 m ja tilavuutta noin 0,3 m

Osanro 40007 Kulumislevy S 32/34000

Asennetaan imuaukkoon. Suojaa syklonia, jos imettävä materiaali on hankavaa.

Osanro 8190 01 Sekvenssiohjausyksikkö S 32/34000

Käytetään automaattisessa suodatinpuhdistuksessa mikäli ohjauskeskuksessa ei ole logiikkaohjausyksikköä.

Osanro 7195 Levennysalusta

Käytetään järjestelmissä, joissa poisto tapahtuu kippikonttiin tai vastaavaan. ”Yli 3000 mm pidempien jalkojen sijaan tulee käyttää levennysalustaa.”

Osanro 3004 Teräsputket 76, sinkitty

Toimituspituus 3 m. Käytetään jatkojalkoina, jos tarvitaan pidemmät jalat (vakiojalat L =1400 mm)

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 95

PAINEHÄVIÖ

kPa ∆ p

0 1000 2000 3000 4000

Puhdistusvälineet, letkut, venttiilit ja sulkimet löytyvät Dustcontrolin tuoteluettelosta.

ø76

4612

7195

ø108

3004

ø160

ø108

40007

Part No 94160-G

ø160

ø250

ø160

Q m

Takuu

Takuuaika on yksi vuosi yksivuorotyössä tai vastaavasti lyhyempi useamassa vuorossa. Takuu kattaa tehdasviat. Takuu on voimassa sillä edellytyksellä, että laite on

Vianmääritys

Ongelma

Suodatinpuhdistus ei toimi.

Puhallin pyörii, mutta järjestelmässä ei imua.

Syy

Paineilman tulo estynyt.

Sähkön tulo estynyt.

Väärä jännite.

Suodatinyksikkö ei ole kytketty puhaltimeen.

normaalissa, sille tarkoitetussa käytössä ja saa tarvittavan huollon.

Toimenpid e

Tarkista letkut, liitokset ja kompressori.

Tarkista magn.venttiili, kaapelit, liitokset, sulakkeet ja muuntaja.

Tarkista jännite (kuuluu olla 24 V).

Kytke suodattimen ulosmeno puhaltimen sisäänmenoon.

Puhallin pyörii, mutta järjestelmässä huono imuteho.

Kone puhaltaa pölyä ulos.

Letkussa tai putkessa tukos.

Pölysäkki tai säiliö on kiinnittämättä suodatinyksikön alaosaan.

Säiliö tai säkki huonosti kiinni pohjakartiossa.

Puhallin pyörii väärään suuntaan.

Vuotokohtia letkuissa tai putkistossa.

Suodatin tukkeutunut.

Suodatin pois paikaltaan tai rikki.

Avaa ja puhdista.

Aseta säkki tai säiliö paikalleen.

Tarkista ja korjaa kiinnitys.

Sähköasentajan muutettava vaiheet.

Tarkista ja korjaa mahdolliset vuodot.

Puhdista tai vaihda suodatin. Ks. suodatinvaihto.

Tarkista suodatin ja varmista kiinnitys. Tarvittaessa vaihda suodatin.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 96

Part No 94160-G

Conditions de Sécurité

Attention! Pendant l´utilisation de machines électriques, les précautions de sécurité de base devront être suivies pour réduire les risques de feu, les décharges électriques et les blessures corporelles.

1. Important !

L’étiquette « Ne pas extraire des sources

d’inﬂ ammation » (symbole à la Figure CC. 1 de l’EN 60335-2-69) est apposée sur la machine. Aucune aspiration de source de chaleur, particule incandescente ou autre source d’inﬂ ammation n’est autorisée. On ne doit pas utiliser la machine avec des particules instables ou à inﬂ ammation spon- tanée ou avec de la poussière ayant une énergie minimale d’ignition (MIE) < 3mJ.

Les machines de type 22 ne sont pas adaptées

pour aspirer de la poussière et des liquides présentant un risque élevé d’explosion ou des mélanges de poussière et de liquides combustibles. En outre, celles ne sont pas adaptées pour aspirer des substances potentiellement explosives ou similaires, conformément aux directives 2014/34/UE et.1999/92/CE.

– AVERTISSEMENT !

L’utilisation de la machine n’est autorisée que pour les personnes ayant reçu une formation adaptée.

– AVERTISSEMENT ! Seules

l’aspiration et l’extraction de poussière sèche sont autorisées avec cette machine.

– MISE EN GARDE ! Seule

une utilisation en intérieur est autorisée.

– MISE EN GARDE ! Cette

machine doit être entreposée en intérieur.

– MISE EN GARDE ! Pour

la poussière ayant une énergie minimale d’ignition inférieure à 1 mJ, les autorités de la santé et de la sécurité au travail peuvent imposer des limitations supplémentaires.

– MISE EN GARDE ! La

machine n’est pas adaptée pour être raccordée à des machines générant de la poussière.

2. Zone de travail

Garder propre la zone se situant autour de la

centrale d’aspiration. Ne pas stocker ou utiliser de produits inﬂ ammables liquides ou gazeux près de la machine.

3. Surchauffe

Ne laisser jamais la machine tourner en continu

inutilement. Suivre toujours les règlementations particulières aux matières avec lesquelles vous travaillez: par exemple l´amiante. Ne pas utiliser la

machine pour des travaux non conformes à l´emploi normal de la machine.

4. Blessures Corporelles Ne jamais mettre sa main ou tout autre partie du

corps en contact avec l’aspiration.

Le producteur de vide génère une importante dé-

pression qui peut causer de graves blessures.

5. Electricité Un disjoncteur séparé facilement accessible doit

toujours être installé au niveau du producteur de

vide. Toujours faire réparer les composants électriques par un professionnel qualiﬁ é. Des erreurs peuvent causer de graves blessures. ( voir aussi Para-

graphe 9 – Alertes)

6. Mesure importante Toujours arrêter la centrale d’aspiration avant

d’intervenir sur les différents éléments comme

le ﬁ ltre ou tout autre composant du système

d’aspiration.

7. Entretien du Système Toujours nettoyer le ﬁ ltre avant d’effectuer toute

opération de vidage. Suivre scrupuleusement les

instructions ou règles en vigueur concernant le

matériel avec lequel vous travaillez.

8. Vériﬁ cation de l’état du Système Vériﬁ er ou faites vériﬁ er régulièrement par une

personne compétente, votre système et/ou votre in-

stallation d’aspiration. Toutes pièces défectueuses

doivent être changées ou réparées par des person-

nes agrées par DUSTCONTROL.

Si le cordon d’alimentation est endommagé, il doit

être remplacé par le fabricant, son représentant ou

une personne de qualiﬁ cation similaire aﬁ n d’éviter

tout danger.

9. Attention! Utiliser uniquement les accessoires et les pièces

détachées qui sont disponibles dans le catalogue

Dustcontrol. Si vous utilisez des pièces défectu-

euses ou contrefaites (spécialement les ﬁ ltres), la

machine pourrait rejeter de la poussière nocive qui

pourrait causer des dommages corporels.

Cet appareil n’est pas destiné à être utilisé par

des personnes (y compris les enfants) ayant des

capacités physiques, sensorielles ou mentales

amoindries, ou manquant d’expérience et de

connaissances, à moins qu’elles soient supervi-

sées ou qu’elles aient été avisées de l’utilisation

de l’appareil par une personne responsable de la

sécurité. Les enfants doivent être surveillés aﬁ n de

s’assurer qu’ils ne jouent pas avec l’appareil.

FRANCAIS

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 97

Part No 94160-G

Conditions de Sécurité

Cette machine est destinée à un usage commercial

seulement, par exemple dans les hôtels, écoles, hôpitaux, usines, magasins, bureaux et entreprises de location.

Les consignes de sécurité suivantes sont également applicables aux appareils S 11000 EX, S 21000 EX et S 34000 EX EX :

ATTENTION ! Lire et suivre le mode d’emploi avant d’utiliser la machine. Les informations, instructions et la formation relatives à l’utilisation de l’aspirateur aux poussières qui doivent être séparées doivent être obtenues avant toute utilisation. Le personnel doit connaître les clauses de la norme 2014/34/EU et 1999/92/EG.

La machine doit être utilisée uniquement en Zone 22, un lieu où une atmosphère explosive sous forme de nuages de poussières combustibles n’est pas susceptible de se former, ou dans le cas contraire pour une très courte durée.

Avertissement !

N’utiliser que des accessoires agréés par le fabricant pour une utilisation en zone 22. L’utilisation d’autres accessoires peut entraîner un risque d’explosion.

Seuls les accessoires d’aspiration composés de matériaux antistatiques ou métalliques sont autorisés. REMARQUE ! Lorsque des pièces non-conformes ou contrefaites sont utilisées (en particulier, des ﬁ ltres et des ﬂ exibles d’aspiration), de la poussière dangereuse peut s’échapper de la machine et entraîner des blessures corporelles. L’utilisation de sacs en plastique n’est pas autorisée dans la partie de séparation de la poussière. Les matières séparées doivent être retirées avec soin, conformément aux lignes directrices CENELEC TR 50404.

Seuls les accessoires agréés et préconisés par Dustcontrol sont autorisés avec les appareils EX aﬁ n d’assurer leur fonctionnement.

Seul un technicien qualiﬁ é est autorisé à installer ces accessoires.

Suivre les instructions telles qu’indiquées dans la section « Description du fonctionnement ».

Fonctionnement

Les modèles S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, et S 46000 sont des séparateurs de poussières ﬁ xes pour l’extraction à la source de polluants atmosphériques et le nettoyage.

La majeure partie de la poussière est séparée dans le cyclone. Les particules sont récupérées au fond du ﬁ ltre et vidées automatiquement quand le producteur de vide est coupé.

Grâce à la disposition interne du ﬁ ltre, 99,9 % (DIN 24184/3) des particules les plus ﬁ nes sont extraites de l’air.

Le ﬁ ltre est nettoyé par impulsions d’air en contre sens du ﬂ ux de l’air extrait. Ce système permet un nettoyage très efﬁ cace tout en préservant la durée de vie du ﬁ ltre. Les équipements S 11000, S 11000 EX, S 21000, S 21000 EX, S 32000, S 34000, S 34000 EX, et S 46000 offrent une construction modulaire. Par exemple, le module d’entrée peut être tourné et inversé.

Il est aussi possible d’installer des bagues de module supplémentaires pour augmenter la capacité de stockage du ﬁ ltre. Le modèle X est équipé d’une surface de ﬁ ltre plus im- portante et d’une bague de module supplémentaire.

S 11000, S 21000, S 32000, S 34000, S 46000 : La poussière est récupérée dans un sac en plastique, de façon standard. Des accessoires sont aussi proposés, comme des conteneurs etc.

Ce qui suit est également applicable aux S11000 EX, S 21000 EX et S 34000 EX :

La poussière est recueillie dans un conteneur.

L’utilisation des appareils est prévue pour des matériaux ayant la plus faible des différentes valeurs Kst pour les composants individuels dans l’appareil.

Distance de sécurité à la trappe d’explosion.

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 98

Part No 94160-G

Fonctionnement

Pmax est dans l’appareil: bar Kst est: bar.m / sec

S 11000 EX V=0,16 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 187 10 bar Vent 340 5.5 bar Vent 187 10 bar

S 21000 EX V=0,27 m

Case Max K

Max Pmax

Flame ﬁ lter 300 6 bar Flame ﬁ lter 190 10 bar Vent 340 5.5 bar Vent 190 10 bar

FRANCAIS

S 34000 EX V=1,12 m

Case Max K

Max Pmax

Flame ﬁ lter 195 5 bar Flame ﬁ lter 90 10 bar Vent 230 5.5 bar Vent 125 10 bar

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 99

Part No 94160-G

Caractéristiques techniques

S 11000

Dimensions, installation:

S 11000 Entrée Ø 108 mm Sortie Ø 108 mm

Surface  ltrante

S 11000 8,4 m S 11000X 12 m Degré de séparation DIN 24184/3 99,9 % Max temp. 130

Nettoyage du  ltre par impulsion inversée

Air comprimé 4 l/s, 4 bar Connexion,  exible 6/8 mm Connexion électrique 24 V AC alt. DC, 12 W Max Q 1000 m

)

Note: Toujours considéré la charge sur  ltre.

/h*

)

Génération de pression et ﬂ ux d’air

kPa  p

0 200 400 600 800 1000

2018-06-26

S 11000, S 21000, S 32000, S 34000, S 46000

S 11000 EX, S 21000 EX, S 34000 EX - 100

Part No 94160-G

Dustcontrol S 11000, S 21000, S 32000, S 11000 EX, S 34000 Original Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
