Dustcontrol DC Tromb 400c, DC Tromb 400L, DC Tromb 400a Translation Of The Original Instructions

Download

SVENSKA

ENGLISH

DEUTSCH

ESPAÑOL

FRANÇAIS

SUOMI

NORSK

DANSK

NEDERLANDS

DC Tromb

a/c/L

Translation of the Original Instructions

Übersetzung der Originalbetriebsanleitung

Traduction des instructions de service d'origine

Vertaling van de originele gebruiksaanwijzing

Traducción del manual de instrucciones de servicio original

Oversettelse av originale instruksjoner

Oversættelse af den originale betjeningsvejledning

Bruksanvisning i original

Alkuperäiskäyttöohjeen käännös

Art.nr. 9480-H

2019-02-05

Läs bruksanvisningen före användning av maskinen.

Read the instruction manual before using the machine.

Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine sorgfältig durch.

Lisez le manuel d’instructions avant d’utiliser la machine.

Lees de gebruiksaanwijzing voor het gebruik van de machine.

Lea el manual de instrucciones antes de usar la máquina.

Lue käyttöohjeet ennen laitteen käyttöä.

Les bruksanvisningen før du bruker maskinen.

Læs brugsanvisningen, inden maskinen anvendes.

Dustcontrol reserverar sig för tryckfel och produktförändringar.

Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this user instruction.

Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.

Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation de changer les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce livret.

Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wijzigingen. Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvoering en leveringsomvang kunnen plaatselijk afwijken.

Dustcontrol se reserva el derecho de cambiar las especificaciones sin notificarlo, no teniendo obligaciones de modificar los productos previamente suministrados. Dustcontrol no es responsable por errores u omisiones en este catálogo.

Dustcontrol varaa oikeuden painovirheisiin tai tuotemuutoksiin.

Dustcontrol reserverer seg for trykkfeil og produktforandringer.

Dustcontrol tager forbehold for trykfejl og produktændringer.

Tillverkare/Manufactured by/Hersteller/Fabriqué par/Gefabriceerd door/ Fabricado por/Valmistajat/Producent/Producenter

Dustcontrol AB Box 3088, Kumla Gårdsväg 14 SE-145 03 Norsborg Tel: +46 8 531 940 00 support@dustcontrol.se www.dustcontrol.com

Såld av/Sold by/Verkauft von/Vendu par/Verkocht door/Vendido por/Selges av/Sælges af

Innehållsförteckning

DC Tromb .......................................................................................................................................................... 5

Säkerhetsföreskrifter .................................................................................................................................... 5

Funktionsbeskrivning ................................................................................................................................... 6

Teknisk data .............................................................................................................................................. 6

Drift .......................................................................................................................................................... 8

Service/Underhåll ........................................................................................................................................ 9

Förbrukningsartiklar ................................................................................................................................... 10

Garanti ..................................................................................................................................................... 11

Felsökning ................................................................................................................................................ 11

EG-försäkran ............................................................................................................................................. 11

DC Tromb ........................................................................................................................................................ 13

Safety instructions ..................................................................................................................................... 13

Functional description ................................................................................................................................ 14

Technical data .......................................................................................................................................... 14

Operation ................................................................................................................................................ 16

Service/Maintenance .................................................................................................................................. 18

Consumables ........................................................................................................................................... 19

Warranty .................................................................................................................................................. 19

Troubleshooting ........................................................................................................................................ 19

EC Declaration of Conformity ....................................................................................................................... 19

DC Tromb ........................................................................................................................................................ 21

Sicherheitsvorschriften ............................................................................................................................... 21

Funktionsbeschreibung ............................................................................................................................... 22

Technische Daten ...................................................................................................................................... 23

Betrieb .................................................................................................................................................... 24

Service/Wartung ........................................................................................................................................ 26

Verbrauchsmaterialien ................................................................................................................................ 27

Gehwährleistung ....................................................................................................................................... 28

Fehlersuche und -behebung ........................................................................................................................ 28

EG-Konformitätserklärung ........................................................................................................................... 28

DC Tromb ........................................................................................................................................................ 29

Indicaciones de seguridad ........................................................................................................................... 29

Descripción de las funciones ....................................................................................................................... 30

Datos técnicos .......................................................................................................................................... 31

Funcionamiento ........................................................................................................................................ 32

Puesta a punto/Mantenimiento ..................................................................................................................... 34

Consumibles ............................................................................................................................................ 35

Garantía .................................................................................................................................................. 36

Detección y resolución de problemas ............................................................................................................ 36

Declaración de conformidad para el marcado CE ............................................................................................. 36

DC Tromb ........................................................................................................................................................ 37

Consignes de sécurité ................................................................................................................................ 37

Description fonctionnelle ............................................................................................................................. 38

Caractéristiques techniques ......................................................................................................................... 38

Fonctionnement ........................................................................................................................................ 40

Entretien/maintenance ................................................................................................................................ 42

Consommables ......................................................................................................................................... 43

Garantie .................................................................................................................................................. 44

Recherche de pannes ................................................................................................................................ 44

Déclaration CE ......................................................................................................................................... 44

DC Tromb ........................................................................................................................................................ 45

Turvallisuusohjeet ...................................................................................................................................... 45

Toimintojen kuvaus .................................................................................................................................... 46

Tekniset tiedot .......................................................................................................................................... 46

Käyttö ..................................................................................................................................................... 48

Huolto/Ylläpito .......................................................................................................................................... 50

Kulutusosat .............................................................................................................................................. 51

Takuu ...................................................................................................................................................... 51

Vianmääritys ............................................................................................................................................ 51

EY-vaatimustenmukaisuusvakuutus .............................................................................................................. 52

DC Tromb ........................................................................................................................................................ 53

Sikkerhetsforskrifter ................................................................................................................................... 53

Funksjonsbeskrivelse ................................................................................................................................. 54

DC Tromb, Art.nr. 9480-H 3

Tekniske data ........................................................................................................................................... 54

Drift ........................................................................................................................................................ 56

Service/vedlikehold .................................................................................................................................... 57

Forbruksartikler ......................................................................................................................................... 59

Garanti .................................................................................................................................................... 59

Feilsøking ................................................................................................................................................ 59

EU-erklæring ............................................................................................................................................ 59

DC Tromb ........................................................................................................................................................ 61

Sikkerhedsforskrifter .................................................................................................................................. 61

Funktionsbeskrivelse .................................................................................................................................. 62

Tekniske data ........................................................................................................................................... 62

Drift ........................................................................................................................................................ 64

Service/vedligeholdelse .............................................................................................................................. 66

Forbrugsartikler ......................................................................................................................................... 67

Garanti .................................................................................................................................................... 68

Fejlfinding ................................................................................................................................................ 68

EF-overenstemmelseserklæring ................................................................................................................... 68

DC Tromb ........................................................................................................................................................ 69

Veiligheidsvoorschriften .............................................................................................................................. 69

Beschrijving van de werking ........................................................................................................................ 70

Technische gegevens ................................................................................................................................. 71

Bediening ................................................................................................................................................ 72

Service/onderhoud .................................................................................................................................... 74

Verbruiksartikelen ...................................................................................................................................... 75

Garantie .................................................................................................................................................. 76

Probleemoplossing .................................................................................................................................... 76

EG-verklaring ........................................................................................................................................... 76

Reservedele/Spare parts/Ersatzteile/Pièces de rechange/Recambios/Varaosat/ Reserveonderdelen/Reservedeler/

Reservdelar ............................................................................................................................................. 77

Dustcontrol Wereldwijd ............................................................................................................................... 80

4 DC Tromb, Art.nr. 9480-H

Säkerhetsföreskrifter

Läs följande säkerhetsinstruktion innan du startar maskinen. Spara bruksanvisningen. Om inte säkerhetsinstruktionen följs gäller inte garanti och person- och maskinskada kan bli följden. Dustcontrol ansvarar ej för skador på utrustningen som uppkommit på grund av felaktig installation eller felaktigt handhavande av utrustningen.

Varning

Denna maskin är avsedd för professionellt bruk.

Använd endast tillbehör och utbytesdelar som ingår i Dustcontrols sortiment.

VARNING

Information, instruktioner och utbildning i hantering av stoftavskiljaren och det stoft som ska separeras ska erhållas före användning.

VARNING

Använd maskinen för avsett ändamål. Följ föreskrifterna för det material som sugs.

VARNING

Vid användandet av elektriska enheter ska grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada.

VARNING

Denna maskin är endast avsedd för uppsugning av torrt material.

VARNING

Vid användandet av felaktiga artiklar eller plagiat (framförallt filter, slangar och plastsäckar) kan maskinen läcka hälsofarligt damm med personskada som följd.

Arbetsmiljö

Utsätt inte maskinen för väta. Använd den ej i fuktiga och våta utrymmen eller i närheten av lättantändliga vätskor eller gaser.

SVENSKA

OBSERVERA

Denna maskin får endast användas och förvaras i torr miljö.

OBSERVERA

Maskinen får ej sköljas med vatten.

Använd endast tillbehör som godkänts av tillverkaren för användning i zon 22. Användningen av andra tillbehör kan medföra risk för explosion. Endast sugtillbehör i antistatiskt utförande eller metall får användas.

Överbelastning

Låt aldrig maskinen arbeta helt strypt eftersom detta innebär en risk för överhettning.

Kroppsskador

OBSERVERA

Försök aldrig att på egen hand ändra elektriska kopplingar. Ett fel kan medföra livsfara!

Låt aldrig sugpunkten komma i kontakt med någon kroppsdel. Det starka undertrycket kan skada hudens blodkärl.

Elkabel

Dra aldrig maskinen med hjälp av elkabeln. Utsätt inte elkabeln för värme eller skarpa föremål. Kontrollera elkabeln regelbundet.

DC Tromb, Art.nr. 9480-H 5

Maskinen får inte användas om elkablarna eller kontakterna är skadade.

Om elkabeln är skadad måste den bytas av Dustcontrol eller av Dustcontrol auktoriserad serviceverkstad.

Viktig åtgärd Omsorg

Håll maskinen ren och fri från stoftavlagringar. Se till att sugslangen är hel och att alla tätningar är intakta och felfria. Håll bärhandtagen torra och fria från olja och fett.

SVENSKA

Kontroll

Kontrollera regelbundet att enheten inte har skador eller förslitningar. Uppstår skador ska dessa åtgärdas av Dustcontrol auktoriserad serviceverkstad.

Funktionsbeskrivning

Stoftavskiljaren arbetar med undertryck (sug) som driver luften genom sugkåpa/munstycke, slangsystem samt för- och stoftavskiljare. Grovavskiljning sker i enhetens cyklon, vilket är en mycket effektiv avskiljning av allt grövre damm. Findammet avskiljs i enhetens filter. Filterrensning med luftpuls ger filtren extra lång livslängd. Maskinen är utrustad med mikrofilter.

DC Tromb 400 används till punktutsugning (med maximal strypning Ø 15 mm) i många sammanhang tex vid slipning, svetsning, personlig sanering och städning. DC Tromb 400 drivs av två 1-fas 2-stegs ﬂäktar.

Stoftavskiljaren har följande utmatningsmöjligheter:

c- Plastsäck: Det uppsugna och avskilda materialet samlas upp i en plastsäck som kan tas loss med ett enkelt handgrepp. Materialet kan lätt återvinnas eller slängas.

a- Behållare: En cylindrisk behållare för uppsamling av avskilt material.

L- Longopack: Maskinen är utrustad med ett ﬂexibelt säcksystem, där stoftet samlas upp i ett slutet system.

Teknisk data

DC Tromb 400c

HxBxD [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700 Vikt [kg] 46 50 48 Inlopp [mm] Ø76 Ø76 Ø76 Slanglängd Ø50 [m] 5 5 5 Uppsamlingsbehållare [l] 20 40 longopac Flöde max, öppet inlopp [m³/h] 393 393 393

6 DC Tromb, Art.nr. 9480-H

DC Tromb 400a DC Tromb 400L

DC Tromb 400c DC Tromb 400a DC Tromb 400L

Flöde max fläkt [m3/h] 420 420 420 Undertryck max [kPa] 22 22 22 Effektuttag [W] 3000 3000 3000 Finfilter polyester, area [m2] 2,5 2,5 2,5 Avskiljningsgrad finfilter, EN 60335-2-69, Klass M [%] 99,9 99,9 99,9 Filteryta mikrofilter [m2] 2,2 2,2 2,2 Avskiljningsgrad finfilter, EN 60335-2-69, Klass H [%] 99,995 99,995 99,995 Filterklassificering, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Ljudnivå* [dB(A)] 70 70 70

Teknisk data UK/USA/CAN DC Tromb 400c DC Tromb 400a DC Tromb 400L

HxBxD [in] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Vikt [lb] 101 110 106 Inlopp [in] 3 3 3 Slanglängd Ø50 [ft] 16,4 16,4 16,4 Uppsamlingsbehållare [l] 20 40 longopac Flöde max, öppet inlopp, UK [m³/h] / [ft3/m] 330/194 330/194 330/194 Flöde max, öppet inlopp, USA/CAN [m³/h] / [ft3/m] 320/188 320/188 320/188 Flöde max fläkt, UK, USA, CAN [m3/h] / [ft3/m] 360/212 360/212 360/212 Undertryck max, UK [kPa] 21 21 21 Undertryck max, USA/CAN [kPa] 20 20 20 Effektuttag, UK [W] 2680 2680 2680 Effektuttag, USA,CAN [W] 2100 2100 2100 Finfilter polyester, area [ft2] 27 27 27 Avskiljningsgrad finfilter, EN 60335-2-69, Klass M [%] 99,9 99,9 99,9 Filteryta mikrofilter [ft2] 23,7 23,7 23,7 Avskiljningsgrad finfilter, EN 60335-2-69, Klass H [%] 99,995 99,995 99,995 Filterklassificering, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Ljudnivå* [dB(A)] 70 70 70

SVENSKA

Tryckalstring och luftﬂöde

DC Tromb, Art.nr. 9480-H 7

Drift

Anslut

Anslut maskinen till ett eluttag med spänning enligt specifikationerna på maskinens märkplåt. Vid skarvning av elkabeln ska skarvsladden vara vattenskyddad.

SVENSKA

Filterrensning

Maskinen har en filterindikationslampa som lyser när filtret behöver rensas eller bytas.

1. Låt maskinen vara påslagen och stäng spjället på cyklonens inlopp. Ställ om filterrensningsknappen.

2. Vänta 5-10 pulser.

3. Stäng av maskinen.

4. Öppna spjället på cyklonens inlopp och återställ filterrensningsknappen.

5. Sätt på maskinen.

6. Kontrollera att tryckmätaren står på grönt eller att filterindikationslampan är släckt. Om inte - upprepa proceduren. Om

OBSERVERA

Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

mätaren står på rött eller lampan lyser även efter repetitionen behöver finfiltret bytas. Står den, trots filterbyte, fortfarande på rött behöver vakuumventilen kontrolleras.

Tömning

a - Behållare

Behållaren under cyklonen bör tömmas när den är fylld till ca 2/3.

8 DC Tromb, Art.nr. 9480-H

c- Plastsäck

Plastsäcken får endast bytas efter det att filtren har rensats. Den ska bytas när dammnivån ligger ca 5 cm under utmatningsklaffen.

Dammfritt byte av säck

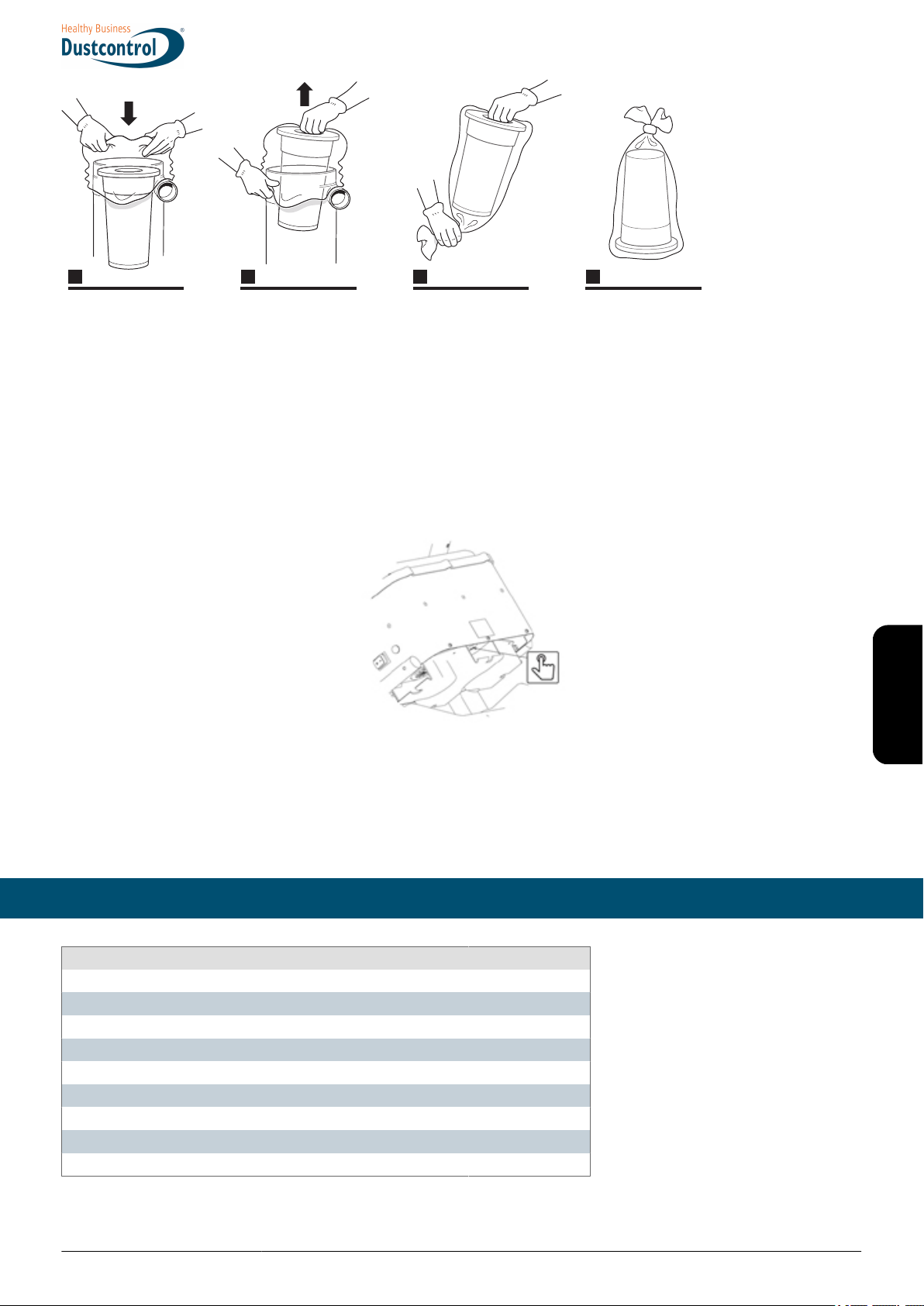

Maskinen ska vara påslagen under hela säckbytet. Ta bort säcken. Säcken måste förslutas efter att den tagits av maskinen. Använd endast Dustcontrols originalsäckar.

Montera den nya säcken. Använd spännbandet för ett dammfritt arbete. Använd krokarna för en enkel upphängning av säcken.

SVENSKA

Rensa filtret och använd stoftavskiljaren.

L - Longopack

När säcken anses vara fylld till den nivå man själv tycker är lämplig försluts den med buntband som medföljer. Ytterligare ett buntband fästs en bit upp. Denna bildar botten för nästa säck. Därefter klipps den fyllda säcken loss och maskinen är redo att användas igen.

Byte av säckmagasin

1. Vrid hållaren till det läge där den kan dras neråt.

2. Applicera ett säckmagasin i hållaren och montera tillbaka den.

3. Klipp upp de 4 banden som håller ihop säckmagasinet och dra den inre änden av säcken uppåt över gummilisten. Dra därefter fast säcken med spännbandet. Den yttre änden dras neråt över hållaren och ett buntband fästs som bottenförslutning.

Service/Underhåll

Rengöring

Vid rengöring och skötsel av maskinen ska maskinen stängas av och kontakten dras ur.

DC Tromb, Art.nr. 9480-H 9

Filterbyte

1 2 3 4

Finfiltret ska bytas minst en gång per år. Endast original filter får användas. Mikrofilter ska bytas efter 300 timmar.

VARNING

Filterbyte får endast utföras av instruerad personal. Använd skyddsmask och lämplig utrustning.

SVENSKA

Lossa och lyft av övre delen för att få fri åtkomst till filtret. Lyft filtret rakt uppåt. Trä vid behov en plastsäck över cyklonen för att undvika att dammet i filtret sprids. Vid filterbyte kontrollera packningen. En otät packning kan förorsaka utsläpp av hälsofarligt damm. Använd aldrig gamla packningar eller plagiat. Utbytta filter ska läggas i en plastsäck som försluts. Se instruktion nedan.

Motor

För fläktmotorer är den typiska livslängden för originalborstar 600-700 timmar. Borsten kan bytas. För det andra borstpaketet är livslängden ca 400 timmar och för det tredje borstpaketet ca 300 timmar. Efter detta är kollektorn utsliten och motorn behöver bytas.

Överhettning

OBSERVERA

Vid filterbyte får inga verktyg/tillhyggen användas, då dessa kan skada filtrets tätningsyta.

Om maskinen riskerar att blir överhettad (exempelvis genom kraftig strypning) löser temperaturvakten ut och maskinen stannar. Det är då viktigt att operatören trycker på strömbrytaren till AV-läge, drar ut sladden ur eluttaget och vänta 3-5 minuter så att maskinen hinner svalna. Därefter återställs temperaturvakt genom att tycka in knappen RESET. Återmontera sladden i eluttaget och återstarta maskinen genom att trycka på strömbrytaren till PÅ-läge.

Regelbunden kontroll

Kontrollera regelbundet att elkabeln inte är skadad.

Maskinen ska funktionsprovas och ses över minst en gång per år eftersom det är en maskin för hälsofarligt material. Slitna delar måste bytas ut. Äventyra aldrig funktion och livslängd. Använd endast originaldelar.

Förbrukningsartiklar

Benämning

Anslutningsmuff 2107

Art nr

10 DC Tromb, Art.nr. 9480-H

Benämning Art nr

Anslutningsmuff 2129 Slang Ø=50 2401 HEPA filter 44016 Finfilter polyester, med integrerat filterskydd 44017 Finfilter cellulosa, med integrerat filterskydd 44043 Plastsäck, 50 st 4314 Intellibag, 10 st/rulle 43619 Plastsäck longopac 432177

För reservdelar, se Dustcontrols hemsida.

Garanti

Garantitiden är två år och avser fabrikationsfel. Garantin gäller under förutsättning att maskinen används på normalt sätt och får den service som krävs. Normalt slitage ersätts inte. Reparationer ska utföras av Dustcontrol eller av person som godkänts av Dustcontrol. I annat fall förverkas garantin.

Felsökning

Problem Orsak Åtgärd

Motorn går inte. El ej ansluten. Anslut el. Motorn stannar direkt efter start. Felaktig säkring. Byt till korrekt säkring. Motorn går men maskinen suger inte. Sugslangen inte ansluten. Anslut slangen. Motorn går men maskinen suger dåligt. Hål på sugslangen.

Igensatt ﬁlter.

Sugslangen för lång eller smal.

Byt slang.

Rensa eller byt.

Byt slang.

SVENSKA

Slangen delvis igensatt.

Maskinens topp dåligt monterad.

Stoft har fastnat i cyklonen.

Maskinen blåser ut damm. Filtret har lossnat eller gått sönder. Kontrollera och byt vid behov. Onormalt ljud från maskinen. Beställ service.

Vänd slangen eller rensa.

Justera monteringen.

Ta bort toppen och rensa cyklonen.

EG-försäkran

Vi försäkrar härmed att DC Tromb 400/a/c/L är i överensstämmelse med följande bestämmelser och standarder; 2006/42/EC, 2014/35/EC, 2014/30/EC, EN 60204-1:2006/A1:2009, EN1822-1:A1:2009.

Dustcontrol AB

DC Tromb, Art.nr. 9480-H 11

SVENSKA

Anna-Lena Berg / CEO Peter Söderling / Technical Manager 2019-05-07

12 DC Tromb, Art.nr. 9480-H

Safety instructions

Read the following safety instructions Before operating the machine. Keep the User Guide. Failure to comply with the safety instructions voids the warranty and may result in personal injury and damage to the machine. Dustcontrol is not responsible for damage to the equipment caused by improper installation or improper operation of the equipment.

Warning

This machine is intended for professional use.

Only use accessories and replacement parts included in the Dustcontrol product line.

WARNING

Before use, you must receive training as well as information and instructions on how to handle the dust extractor and the dust to be extracted.

WARNING

Use the machine for its intended purpose. Follow the instructions for the material to be extracted.

WARNING

When using electrical devices, basic safety instructions must be followed to reduce the risk of fire, electric shock or personal injury.

ENGLISH

WARNING

This machine is only intended for extraction of dry material.

WARNING

If incorrect or non-OEM parts are used (especially filters, hoses and plastic bags), the machine can leak hazardous dust which may result in personal injury.

Work area environment

Do not expose the machine to moisture. Do not use it in damp or wet areas or close to flammable liquids or gases.

CAUTION

This machine must only be used and stored in a dry environment.

CAUTION

Do not rinse the machine with water.

Only use accessories approved by the manufacturer for use in Zone 22. The use of other accessories may cause an explosion. Only suction accessories in antistatic material or metal may be used.

Overload

Never let the machine work fully throttled, as this poses a risk of overheating.

Bodily injuries

CAUTION

Never try to change electrical connections yourself. An error can be fatal!

Never allow the extraction point to make contact with any part of the body. The strong negative pressure can damage blood vessels in the skin.

DC Tromb, Art.nr. 9480-H 13

Power cord

Never pull the machine by the power cord. Keep the power cord away from heat and sharp objects. Regularly inspect the power cord.

The machine must not be used if the power cords or contacts are damaged.

If the power cord is damaged, it must be replaced by Dustcontrol or a Dustcontrol authorized service center.

Important safety precaution Care and maintenance

Keep the machine clean and free from dust deposits. Ensure that the suction hose and all seals are intact and undamaged. Keep the carrying handles dry and free from oil and grease.

Inspection

Regularly check the device for damage and wear. Any damage must be rectified by a Dustcontrol authorized service center.

ENGLISH

Functional description

The dust extractor uses negative pressure (suction) to force the air through a suction cover/nozzle, hose system, pre-separator and dust separator. Coarse separation is carried out in the machine’s cyclone, providing very effective separation of any coarse dust. Fine dust is separated in the units filter. Reverse-pulse filter cleaning ensures extended filter life. The machine is fitted with a HEPA filter.

DC Tromb 400 is used for spot extraction (with maximum throttling Ø 15 mm) in many contexts e.g. when grinding, welding, personal clean-up and cleaning. The DC Tromb 400 is powered by two 1-phase, 2-stage fans.

The dust extractor has the following discharge options:

c – Plastic bag: The extracted and separated material is collected in a plastic bag that can be detached in one simple operation. The material can easily be recycled or disposed of.

a - Container: A cylindrical container for collection of separated material.

L – Longopac: The machine is equipped with a flexible bag system, in which the dust is collected in a closed system.

Technical data

DC Tromb 400c

HxWxL [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700 Weight [kg] 46 50 48 Inlet [mm] Ø76 Ø76 Ø76

14 DC Tromb, Art.nr. 9480-H

DC Tromb 400a DC Tromb 400L

DC Tromb 400c DC Tromb 400a DC Tromb 400L

Hose length Ø 50 [m] 5 5 5 Collecting container [l] 20 40 longopac Flow max, open inlet [m³/h] 393 393 393 Flow max fan [m³/h] 420 420 420 Negative pressure, max. [kPa] 22 22 22 Power rating [W] 3000 3000 3000 Fine filter, polyester, area [m2] 2,5 2,5 2,5 Efficiency, fine filter, EN 60335-2-69, Class M [%] 99,9 99,9 99,9 Filter area, HEPA filter [m2] 2,2 2,2 2,2 Efficiency, fine filter, EN 60335-2-69, Class H [%] 99,995 99,995 99,995 Filter classification, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Sound level [dB(A)] 70 70 70

Technical Data UK/USA/CAN DC Tromb 400c DC Tromb 400a DC Tromb 400L

HxWxD [in] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Weight [lb] 101 110 106 Inlet [in] 3 3 3 Hose length Ø 50 [ft] 16,4 16,4 16,4 Collecting container [l] 20 40 longopac Flow max, open inlet, UK [m³/h]/[ft3/m] 330/194 330/194 330/194 Flow max, open Inlet, USA/CAN [m³/h]/[ft3/m] 320/188 320/188 320/188 Flow Max fan, UK, USA, CAN [m3/h]/[ft3/m] 360/212 360/212 360/212 Negative pressure max, UK [kPa] 21 21 21 Negative pressure max, USA/CAN [kPa] 20 20 20 Power consumption, UK [W] 2680 2680 2680 Power consumption, USA, CAN [W] 2100 2100 2100 Fine filter, polyester, area [ft2] 27 27 27 Efficiency, fine filter, EN 60335-2-69, Class M [%] 99,9 99,9 99,9 Filter surface, microfilter [ft2] 23,7 23,7 23,7 Efficiency, fine filter, EN 60335-2-69, Class H [%] 99,995 99,995 99,995 Filter classification, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Sound level [dB(A)] 70 70 70

ENGLISH

DC Tromb, Art.nr. 9480-H 15

Pressure generation and air flow

Operation

Connection

Connect the machine to an electrical outlet with a voltage as per the machine's rating plate specifications. If using an extension cord, it must be water-resistant.

Filter cleaning

ENGLISH

The machine has a filter status indicator that lights up when the filter needs to be cleaned or replaced. The filters must be cleaned 1-2 times a day with continuous use .

1. Keep the machine switched on and close the throttle at the cyclone inlet. Reset the filter cleaner button.

2. Wait for 5-10 pulses.

3. Switch off the machine.

4. Open the throttle at the cyclone inlet and reset the filter cleaner button.

5. Switch on the machine.

6. Check that the pressure gauge indicates green or that the filter indication lamp is off. If not, repeat the procedure. If the

CAUTION

[sv] Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

gauge indicates red or the light is on even after repetition, the fine filter needs to be replaced. If it, despite the filter change, still indicates red, the vacuum valve must be checked.

16 DC Tromb, Art.nr. 9480-H

Emptying

a – Container

The container underneath the cyclone should be emptied when about 2/3 full.

c – Plastic bag

You must clean the filters before replacing the plastic bag. It should be replaced when the dust level is about 5 cm below the discharge flap.

Dust-free bag change

ENGLISH

The machine should be switched for the duration of the bag change. Remove the bag. The bag must be sealed as soon as it is removed from the machine. Only use Dustcontrol’s original bags.

Fit the new bag. Use the strap for dust-free work. Use the hooks for simple suspension of the bag.

Clean the filter and use the dust extractor.

L – Longopac

Close the bag using the supplied cable ties when you believe that it has been filled to a suitable level. Another cable tie is used a little further up. This forms the bottom of the next bag. The filled bag is then cut off, and the machine is ready to be used again.

Changing the bag magazine

1. Rotate the holder to the position in which it can be pulled down.

2. Insert a bag magazine into the holder and refit it.

3. Cut the four tapes that hold the bag magazine together and pull the inner end of the bag upwards over the rubber strip. Then secure the bag with the strap. Pull the outer end over the holder, and tie a cable tie in place as a bottom closure.

DC Tromb, Art.nr. 9480-H 17

Service/Maintenance

1 2 3 4

Cleaning

The machine must be switched off and unplugged before cleaning and maintenance.

Filter replacement

The fine filter must be replaced at least once a year. Only OEM filters may be used. HEPA filters must be replaced after 300 hours.

WARNING

Filter replacement may only be performed by trained personnel. Use a protective mask and suitable equipment.

ENGLISH

Release and lift off the upper part for free access to the filter. Lift the filter straight up. If appropriate, fit a plastic bag over the cyclone to prevent the dust in the filter from spreading. Check the gasket when replacing the filter. A worn gasket can allow hazardous dust to escape. Never use old gaskets or non-OEM parts. Place used filters in a plastic bag and seal the bag. See instructions below.

Motor

The typical service life of a fan motor's original brushes is 600-700 hours. The brush can be replaced. The service life of the second brush set is approx. 400 hours, while that of the third set is approx. 300 hours. After this time, the motor is considered worn out and should be replaced.

CAUTION

When replacing the filter, no tools/sharp objects can be used as these may damage the sealing surface of the filter.

Overheating

If the machine is at risk of overheating (for example, as a result of powerful throttling), the temperature guard will trip and the machine will stop. The operator must then press the power switch to the OFF position, unplug from the mains and wait 3-5 minutes for the machine to cool down. Then reset the temperature guard by pressing the RESET button. Reconnect the power cord to the electrical outlet and restart the machine by pressing the power switch to the ON position.

Regular checks

Regularly check the power cord for damage.

18 DC Tromb, Art.nr. 9480-H

The machine must be tested and inspected at least once a year due to its use with hazardous materials. Worn parts must be replaced. Never risk functionality and service life. Only use genuine parts.

Consumables

Description Part No.

Coupling socket 2107 Coupling socket 2129 Hose Ø=50 2401 HEPA filter 44016 Fine ﬁlter, polyester with integrated ﬁlter guard 44017 Fine ﬁlter, cellulose with integrated ﬁlter guard 44043 Plastic bag, 50 pcs 4314 Intellibag, 10 pcs/roll 43619 Plastic bag Longopac 432177

For spare parts, see the Dustcontrol website.

Warranty

ENGLISH

The warranty period is two years and covers manufacturing defects. The warranty is valid on condition that the machine is used in the normal way and receives the required service. Normal wear and tear is not covered. Repairs must be carried out by Dustcontrol or personnnel authorized by Dustcontrol. Otherwise, the warranty is void.

Troubleshooting

Problem Cause Action

Motor not running. Power supply not connected. Connect power supply. Motor stops immediately after

starting. Motor runs, but no suction. Suction hose not connected. Hose blocked. Connect hose. Reverse or clean hose. Motor runs, but poor suction. Suction hose perforated.

Machine blows dust. Filter loose or damaged. Check and replace as necessary. Abnormal sound from

machine.

Incorrect fuse. Replace with correct fuse.

Replace hose.

Blocked ﬁlter.

Suction hose too long or narrow.

Hose partially blocked.

Top of machine poorly fitted.

Dust trapped in cyclone.

Clean or replace.

Replace hose.

Reverse or clean hose.

Adjust fitting.

Remove top and clean cyclone.

Book service.

EC Declaration of Conformity

We hereby declare that DC Tromb 400/a/c/L is in conformity with the following Directives and Standards: 2006/42/EC, 2014/35/EU, 2014/30/EU, EN 60204-1:2006/A1:2009, EN1822-1:A1:2009.

DC Tromb, Art.nr. 9480-H 19

Dustcontrol AB

ENGLISH

Anna-Lena Berg / CEO Peter Söderling / Technical Manager 2019-05-07

20 DC Tromb, Art.nr. 9480-H

Sicherheitsvorschriften

Lesen Sie die nachfolgenden Sicherheitsvorschriften durch, bevor Sie die Maschine starten. Heben Sie die Betriebsanleitung auf. Bei Nichtbefolgung der Sicherheitsvorschriften verliert die Garantie ihre Gültigkeit, und Personen- bzw. Maschinenschäden können die Folge sein. Dustcontrol haftet nicht für Schäden am Gerät infolge unsachgemäßer Installation oder unsachgemäßer Bedienung des Geräts.

Warnung

Diese Maschine ist für den professionellen Einsatz vorgesehen.

Verwenden Sie ausschließlich Zubehör und Ersatzteile aus dem Dustcontrol-Sortiment.

WARNUNG

Informationen, Anweisungen und Schulungen zur Handhabung des Staubabscheiders und des abzuscheidenden Staubes sind vor der Inbetriebnahme zu übergeben.

WARNUNG

Verwenden Sie die Maschine für den vorgesehenen Zweck. Befolgen Sie die Vorschriften für das abzusaugende Material.

WARNUNG

Bei der Verwendung elektrischer Geräte sind die grundsätzlichen Sicherheitsvorkehrungen zu befolgen, damit die Gefahr von Brand, Elektroschocks oder Verletzungen minimiert wird.

DEUTSCH

WARNUNG

Diese Maschine ist ausschließlich für das Absaugen von trockenem Material vorgesehen.

WARNUNG

Bei der Verwendung von fehlerhaften Artikeln oder Nicht-Originalteilen (vor allem Filter, Schläuche und Plastiksäcke) kann gesundheitsschädlicher Staub aus der Maschine austreten, der Verletzungen verursachen kann.

Arbeitsbedingungen

Die Maschine darf keinerlei Feuchtigkeit ausgesetzt werden. Sie darf nicht in feuchten und nassen Bereichen oder in der Nähe von leicht entzündlichen Flüssigkeiten oder Gasen benutzt werden.

ACHTUNG

Diese Maschine darf nur in trockener Umgebung eingesetzt und aufbewahrt werden.

ACHTUNG

Die Maschine darf nicht mit Wasser abgespült werden.

Es darf ausschließlich Zubehör verwendet werden, das vom Hersteller für den Einsatz in Zone 22 zugelassen ist. Bei Verwendung von anderem Zubehör besteht Explosionsgefahr. Es darf ausschließlich Saugzubehör in antistatischer Ausführung oder aus Metall eingesetzt werden.

Überlastung

Die Maschine darf niemals voll gedrosselt laufen, weil dann Überhitzungsgefahr besteht.

DC Tromb, Art.nr. 9480-H 21

Körperverletzungen

Ansaugöffnungen dürfen niemals mit einem Körperteil in Berührung kommen. Der starke Unterdruck kann die Blutgefäße der Haut verletzen.

Kabel

Ziehen Sie die Maschine niemals am Stromkabel. Setzen Sie das Kabel weder Hitze noch scharfen Gegenständen aus. Überprüfen Sie das Kabel regelmäßig.

Die Maschine darf nicht zum Einsatz kommen, wenn die Kabel oder Kontakte beschädigt sind.

Ist das Kabel beschädigt, muss es von Dustcontrol oder einer von Dustcontrol autorisierten Servicewerkstatt ausgetauscht werden.

Wichtige Maßnahmen Sorgfalt

Halten Sie die Maschine sauber und frei von Staubablagerungen. Achten Sie darauf, dass der Saugschlauch intakt ist, dass alle Dichtungen unbeschädigt und einwandfrei in Ordnung sind. Die Tragegriffe müssen stets trocken und frei von Öl und Fett sein.

Kontrolle

DEUTSCH

Es ist regelmäßig sicherzustellen, dass die Einheit weder beschädigt ist noch Verschleiß aufweist. Eventuelle Schäden sind von einer von Dustcontrol autorisierten Servicewerkstatt zu beheben.

ACHTUNG

Versuchen Sie niemals, elektrische Verbindungen eigenmächtig zu ändern. Ein Fehler kann Lebensgefahr bedeuten!

Funktionsbeschreibung

Der Staubabscheider arbeitet mit Unterdruck (Ansaugen), d.h. die Luft wird durch die Saugkappe/Düse, das Schlauchsystem und Vor- und Staubabscheider geleitet. Die Grobabscheidung erfolgt im Zyklon des Gerätes und stellt damit eine besonders effiziente Abscheidung von groberen Stäuben dar. Der Feinstaub wird im Filter des Gerätes abgeschieden. Die Filterreinigung mit Luftpulsen sorgt für eine besonders lange Nutzlebensdauer der Filter. Die Maschine ist mit Mikrofiltern ausgestattet.

DC Tromb 400 wird zur örtlichen Absaugung (mit max. Absaugdurchmesser-Ø 15 mm) in verschiedensten Zusammenhängen, beispielsweise zum Schleifen, Schweißen, zur manuellen Sanierung und Reinigung, eingesetzt. DC Tromb 400 wird von zwei einphasigen Zweistufengebläsen betrieben.

Der Staubabscheider hat folgende Austragsmöglichkeiten:

c- Plastiksack: Das abgesaugte, abgeschiedene Material wird in Plastiksäcken gesammelt, die mit einem einfachen Handgriff abgenommen werden können. Das Material kann leicht recycelt oder entsorgt werden.

a- Behälter: Ein zylindrischer Behälter für die Aufnahme von abgeschiedenem Material.

22 DC Tromb, Art.nr. 9480-H

L- Longopack: Die Maschine ist mit einem flexiblen Sacksystem ausgestattet, bei dem der Staub in einem geschlossenen System bleibt.

Technische Daten

DC Tromb 400c DC Tromb 400a DC Tromb 400L

HxBxL [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700 Gewicht [kg] 46 50 48 Einlass [mm] Ø76 Ø76 Ø76 Schlauchlänge Ø 50 [m] 5 5 5 Sammelbehälter [l] 20 40 longopac Luftmenge max., offener Einlass [m³/h] 393 393 393 Luftmenge max., Lüfter [m3/h] 420 420 420 Unterdruck max. [kPa] 22 22 22 Leistungsaufnahme [W] 3000 3000 3000 Feinfilter, Polyester, Fläche [m²] 2,5 2,5 2,5 Abscheidegrad, Feinfilter, EN 60335-2-69, Klasse M [%] 99,9 99,9 99,9 Filterfläche, Mikrofilter [m²] 2,2 2,2 2,2 Abscheidegrad, Mikrofilter, EN 60335-2-69, Klasse H

[%] Filterklassifizierung, EN 1822-1 Mikrofilter HEPA H13 HEPA H13 HEPA H13 Schallpegel [dB(A)] 70 70 70

99,995 99,995 99,995

DEUTSCH

Technische Daten UK/USA/CAN DC Tromb 400c DC Tromb 400a DC Tromb 400L

HxBxT [in] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Gewicht [lb] 101 110 106 Einlass [mm] 3 3 3 Schlauchlänge Ø 50 [ft] 16,4 16,4 16,4 Sammelbehälter [l] 20 40 longopac Luftmenge max., offener Einlass [m³/h] / [ft3/m] 330/194 330/194 330/194 Luftmenge max., offener Einlass, USA/CAN [m³/h] / [ft3/m] 320/188 320/188 320/188 Luftmenge max., Lüfter, UK, USA, CAN [m3/h] / [ft3/m] 360/212 360/212 360/212 Unterdruck max., UK [kPa] 21 21 21 Unterdruck max., USA/CAN [kPa] 20 20 20 Leistungsaufnahme, UK [W] 2680 2680 2680 Leistungsaufnahme, USA,CAN [W] 2100 2100 2100 Feinfilter, Polyester, Fläche [ft2] 27 27 27 Abscheidegrad, Feinfilter, EN 60335-2-69, Klasse M [%] 99,9 99,9 99,9 Filterfläche, Mikrofilter [ft2] 23,7 23,7 23,7 Abscheidegrad, Mikrofilter, EN 60335-2-69, Klasse H [%] 99,995 99,995 99,995 Filterklassifizierung, EN 1822-1 Mikrofilter HEPA H13 HEPA H13 HEPA H13 Schallpegel [dB(A)] 70 70 70

DC Tromb, Art.nr. 9480-H 23

Druckerzeugung und Luftstrom

DEUTSCH

Betrieb

Anschluss

Die Maschine wird an eine Steckdose mit Spannung nach den Angaben auf dem Maschinenschild angeschlossen. Beim Verlängern des Kabels muss das Verlängerungskabel wassergeschützt sein.

Filterreinigung

Die Maschine ist mit einer Filteranzeigelampe ausgerüstet, die bei Reinigungs- oder Wechselbedarf des Filters leuchtet.

1. Die Maschine eingeschaltet lassen und den Absperrschieber am Zykloneingang schließen. Die Taste zur Filterreinigung

2. 5-10 Impulse warten.

3. Die Maschine ausschalten.

4. Den Absperrschieber am Zykloneingang öffnen und die Taste zur Filterreinigung zurücksetzen.

5. Die Maschine einschalten.

6. Kontrollieren, dass das Manometer auf Grün steht bzw. dass die Filteranzeigelampe ausgeschaltet ist. Wenn nicht - den

ACHTUNG

[sv] Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

umstellen.

Vorgang wiederholen. Steht das Manometer auf Rot oder leuchtet die Lampe auch nach der Wiederholung, muss der Feinfilter ausgetauscht werden. Steht das Manometer nach dem Filterwechsel weiterhin auf Rot, muss das Vakuumventil überprüft werden.

24 DC Tromb, Art.nr. 9480-H

Leeren

a - Behälter

Der Behälter unter dem Zyklon sollte geleert werden, wenn er zu ca. 2/3 voll ist.

c- Plastiksack

Der Plastiksack darf nur nach Reinigung der Filter ausgetauscht werden. Er sollte ausgetauscht werden, wenn der Staubpegel etwa 5 cm unter der Auswurfklappe liegt.

Staubloser Sackwechsel

DEUTSCH

Die Maschine muss während des gesamten Sackwechsels eingeschaltet sein. Den Sack entfernen. Der Sack ist nach der Entnahme aus der Maschine zu verschließen. Es dürfen nur DustControl-Originalsäcke verwendet werden.

Den neuen Sack anbringen. Zur Sicherstellung der staubfreien Arbeit ist das Spannband zu verwenden. Mit den lässt sich der Sack einfach aufhängen.

DC Tromb, Art.nr. 9480-H 25

Den Filter reinigen und den Staubabscheider verwenden.

L - Longopack

Wenn der Sack bis auf das geeignete Niveau gefüllt ist, wird er mit den beiliegenden Kabelbindern verschlossen. Ein weiterer Kabelbinder wird ein wenig höher angebracht. Dort liegt dann den Boden des nächsten Sacks. Der gefüllte Sack wird dann losgeschnitten und die Maschine ist wieder einsatzbereit.

Austausch des Sackmagazins

1. Den Halter in die Stelle drehen, in der er nach unten gezogen werden kann.

2. Ein Sackmagazins in den Halter einlegen und den Halter wieder anbringen.

3. Die 4 Riemen, die das Sackmagazins zusammenhalten, aufschneiden und das innere Ende des Sacks nach oben über die

DEUTSCH

Gummileiste ziehen. Danach den Sack mit dem Spanngurt befestigen. Das äußere Ende wird über den Halter nach unten gezogen und ein Kabelbinder als unterer Verschluss angebracht.

Service/Wartung

Reinigung

Bei Reinigung und Pflege muss die Maschine ausgeschaltet und der Stecker gezogen sein.

Filterwechsel

Der Feinfilter sollte mindestens einmal im Jahr gewechselt werden. Es dürfen nur Originalfilter verwendet werden. Mikrofilter müssen nach 300 Stunden ausgetauscht werden.

WARNUNG

Der Filterwechsel darf nur von geschultem Personal vorgenommen werden. Schutzmaske und geeignete Ausrüstung sind zu tragen.

ACHTUNG

Beim Filterwechsel dürfen weder Werkzeug noch spitze Gegenstände verwendet werden, da diese die Dichtungsfläche des Filters beschädigen können.

Lösen Sie den oberen Teil und heben Sie ihn ab, um freien Zugang zum Filter zu bekommen. Heben Sie den Filter gerade nach oben. Ziehen Sie bei Bedarf einen Plastiksack über den Zyklon, damit der Staub vom Filter in den Plastiksack fällt. Beim Filterwechsel ist auch die Dichtung zu überprüfen. Eine undichte Dichtung kann zum Austritt von gesundheitsschädlichem Staub führen. Verwenden Sie niemals alte Dichtungen oder Nicht-Originalteile. Gewechselte Filter werden in einen Plastiksack gelegt, der anschließend versiegelt wird. Siehe Anweisungen unten.

26 DC Tromb, Art.nr. 9480-H

1 2 3 4

Motor

Für kollektormotoren beträgt die typische Nutzlebensdauer der Originalbürsten 600-700 Stunden. Die Bürsten sind austauschbar. Für das zweite Bürstenpaket beträgt die Nutzlebensdauer ca. 400 Stunden, und für das dritte Bürstenpaket ca. 300 Stunden. Danach ist der Kollektor verschlissen, und der Motor muss ausgetauscht werden.

Überhitzung

Wenn die Gefahr besteht, dass sich die Maschine überhitzt (z.B. durch starke Drosselung), löst der Temperatursensor aus, und die Maschine hält an. Jetzt ist es ganz wichtig, dass der Bediener den Schalter auf AUS stellt, den Stecker abzieht und 3-5 Minuten wartet, damit die Maschine abkühlen kann. Danach wird der Temperatursensor zurückgesetzt, dazu wird die Reset-Taste betätigt. Anschließend den Stecker wieder einstecken und die Maschine wieder einschalten. Hierzu den Schalter auf EIN stellen.

Regelmäßige Überprüfung

Überprüfen Sie regelmäßig, ob das Stromkabel intakt ist.

DEUTSCH

Die Maschine muss funktionsgeprüft sein und mindestens einmal jährlich kontrolliert werden, da es sich um eine Maschine für gesundheitsschädliches Material handelt. Abgenutzte Teile müssen ausgetauscht werden. Funktion und Langlebigkeit dürfen niemals aufs Spiel gesetzt werden. Verwenden Sie nur Originalteile.

Verbrauchsmaterialien

Bezeichnung

Anschlussmuffe 2107 Anschlussmuffe 2129 Schlauch Ø = 50 2401 HEPA-Filter 44016 Feinﬁlter aus Polyester mit integriertem Filterschutz 44017 Feinﬁlter aus Zellulose mit integriertem Filterschutz 44043 Plastiksack, 50 Stück 4314 Intellibag, 10 Stück pro Rolle 43619 Plastiksack Longopac 432177

Ersatzteile finden Sie auf Dustcontrols Website.

Art.-Nr.

DC Tromb, Art.nr. 9480-H 27

Gehwährleistung

Die Gehwährleistungfrist beträgt zwei Jahre und bezieht sich auf Herstellungsmängel. Die Gehwährleistung gilt, wenn die Maschine vorschriftsmäßig eingesetzt und gewartet wird. Normaler Verschleiß wird nicht ersetzt. Reparaturen sind von Dustcontrol oder einer von Dustcontrol autorisierten Person durchzuführen. Andernfalls verfällt die Gehwährleistung.

Fehlersuche und -behebung

Problem Ursache Maßnahme

Der Motor läuft nicht. Nicht ans Stromnetz angeschlossen. Ans Netz anschließen. Der Motor stoppt unmittelbar

nach dem Start. Der Motor läuft, aber die

Maschine saugt nicht.

Der Motor läuft, aber die Maschine saugt schlecht.

Defekte Sicherung. Gegen eine funktionstüchtige Sicherung

austauschen.

Der Saugschlauch ist nicht angeschlossen. Der Schlauch ist verstopft.

Löcher im Saugschlauch.

Verstopfter Filter.

Den Schlauch anschließen. Den Schlauch umgekehrt einsetzen oder reinigen.

Schlauch austauschen.

Reinigen oder austauschen.

DEUTSCH

EG-Konformitätserklärung

Hiermit wird bestätigt, dass unser Modell DC Tromb 400/a/c/L den folgenden Vorschriften und Normen entspricht: 2006/42/EC, 2014/35/EC, 2014/30/EC, EN 60204-1:2006/A1:2009, EN1822-1:A1:2009.

Staub entweicht aus der Maschine.

Unnormale Geräusche von der Maschine.

Saugschlauch zu lang oder zu dünn.

Schlauch teilweise verstopft.

Oberteil der Maschine ist mangelhaft montiert.

Staub hat sich im Zyklon festgesetzt.

Der Filter sitzt lose oder ist defekt. Überprüfen und ggf. austauschen.

Schlauch austauschen.

Den Schlauch umgekehrt einsetzen oder reinigen.

Einbau ändern.

Oberteil abnehmen und Zyklon reinigen.

Kundendienst anfordern.

Dustcontrol AB

Anna-Lena Berg / CEO 2019-05-07

Peter Söderling / Technical Manager

28 DC Tromb, Art.nr. 9480-H

Indicaciones de seguridad

Lea las siguientes instrucciones de seguridad antes de arrancar la máquina. Guarde el Manual. Si no se siguen las instrucciones de seguridad, la garantía dejará de tener validez y, como consecuencia de ello, se pueden producir lesiones personales y en la máquina. Dustcontrol no asume ninguna responsabilidad por los daños producidos en el equipo derivados de una instalación incorrecta o de un manejo incorrecto del equipo.Dustcontrol no asume ninguna responsabilidad por los daños producidos en el equipo derivados de una instalación incorrecta o de un manejo incorrecto del equipo.

Advertencia

Esta máquina está diseñada para un uso profesional.

Utilice únicamente accesorios y piezas de repuesto incluidas en la gama de Dustcontrol.

AVISO

La información, instrucciones y formación para manipular el separador de polvo y el polvo que hay que separar se deben obtener antes de su uso.

AVISO

Utilice la máquina para el objetivo para el que está prevista. Siga las instrucciones para el material que se aspira.

AVISO

Cuando se utilicen dispositivos eléctricos, se deben seguir las indicaciones de seguridad básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica o lesiones personales.

AVISO

Esta máquina está diseñada solo para aspirar material seco.

AVISO

Si se utilizan artículos defectuosos o falsificados (sobre todo filtros, mangueras y bolsas de plástico), la máquina puede filtrar polvo nocivo y ello puede provocar lesiones personales.

Entorno de trabajo

No exponga la máquina a la humedad. No la utilice en espacios húmedos o mojados o cerca de líquidos o gases inflamables.

ATENCIÓN

Esta máquina solo se debe utilizar y guardar en un ambiente seco.

ATENCIÓN

No se debe enjuagar la máquina con agua.

Utilice únicamente accesorios aprobados por el fabricante para su uso en la zona 22. El uso de uno de otros accesorios puede ocasionar un riesgo de explosión. Solo se pueden utilizar accesorios de aspiración antiestáticos o metálicos.

Sobrecarga

No permita nunca que la máquina funcione ahogada, ya que esto representa un riesgo de sobrecalentamiento.

ESPAÑOL

Lesiones corporales

ATENCIÓN

No intente nunca cambiar las conexiones eléctricas usted mismo. ¡Un error puede ser letal!

DC Tromb, Art.nr. 9480-H 29

No deje nunca que el punto de aspiración entre en contacto con ninguna parte del cuerpo. La fuerte presión negativa puede dañar los vasos sanguíneos de la piel.

Cable de alimentación

No arrastre nunca la máquina tirando del cable de alimentación. No exponga el cable de alimentación al calor ni a objetos afilados. Compruebe el cable de alimentación con regularidad.

La máquina no se debe utilizar si los cables de alimentación o los contactos están dañados.

Si el cable de alimentación está dañado, debe ser sustituido por Dustcontrol o un taller de servicio autorizado por Dustcontrol.

Medida importante Cuidados

Mantenga la máquina limpia y libre de depósitos de polvo. Asegúrese de que la manguera de aspiración esté entera y de que todas las juntas de estanqueidad estén intactas y sin defectos. Mantenga las asas de transporte secas y libres de aceite y grasa.

Control

Compruebe periódicamente que la unidad no tiene daños ni desgaste. En caso de aparecer daños, los debe subsanar un taller de servicio autorizado por Dustcontrol.

Descripción de las funciones

El separador de polvo funciona con presión negativa (succión) que aspira el aire desde el colector de aspiración/boquerel, pasa a través de la manguera, y acontinuación a través del filtro fino y el filtro HEPA como etapa final. La separación gruesa se realiza en el ciclón de la unidad, que es una separación muy eficiente de cualquier polvo más grueso. El polvo fino se separa en el filtro de la unidad. La limpieza del filtro con impulso de aire inverso proporciona a los filtros una vida útil extra larga. La máquina está dotada de un microfiltro.

ESPAÑOL

El DC Tromb 400 se utiliza para la aspiración en orificios (con una estrangulación máxima de Ø 15 mm) en muchas situaciones, por ejemplo, durante el amolado, la soldadura, la rehabilitación personal y la limpieza. El DC Tromb 400 está accionado por dos ventiladores monofásicos de dos etapas.

El separador de polvo tiene las siguientes opciones de salida:

c- Bolsa de plástico: El material succionado y separado se recoge en una bolsa de plástico que se puede quitar con una acción sencilla. El material se puede reciclar o eliminar fácilmente.

a- Depósito: Un depósito cilíndrico para la recogida del material separado.

L- Longopack: La máquina está equipada con un sistema de bolsa flexible, donde el polvo se recoge en un sistema cerrado.

30 DC Tromb, Art.nr. 9480-H

Datos técnicos

DC Tromb 400c DC Tromb 400a DC Tromb 400L

HxAxF [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700 Peso [kg] 46 50 48 Entrada [mm] Ø76 Ø76 Ø76 Longitud de la manguera Ø50 [m] 5 5 5 Capacidad contenedor [l] 20 40 longopac Caudal máx., entrada abierta [m³/h] 393 393 393 Caudal máx. del ventilador [m3/h] 420 420 420 Presión negativa Max. [kPa] 22 22 22 Potencia de salida [W] 3000 3000 3000 Filtro fino poliéster, superficie [m²] 2,5 2,5 2,5 Grado filtración filtro fino, EN 60335-2-69, clase M [%] 99,9 99,9 99,9 Superficie microfiltro[m2] 2,2 2,2 2,2 Grado filtración del filtro fino, EN 60335-2-69, clase H

[%] Clasificación del filtro, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Nivel de ruido [dB(A)] 70 70 70

99,995 99,995 99,995

Datos técnicos RU/EE. UU./CA DC Tromb 400c DC Tromb 400a DC Tromb 400L

Alt. x Anch. x Prof. [pulg.] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Peso [libras] 101 110 106 Entrada [pulg.] 3 3 3 Longitud de la manguera Ø50 [pies] 16,4 16,4 16,4 Capacidad contenedor [l] 20 40 longopac Caudal máx., entrada abierta, RU [m³/h] / [ft3/m] 330/194 330/194 330/194 Caudal máx., entrada abierta, EE. UU./CA [m³/h] / [ft3/m] 320/188 320/188 320/188 Caudal máx. del ventilador, RU, EE. UU., CA [m3/h] /

[ft3/m] Presión negativa máx., RU [kPa] 21 21 21 Presión negativa máx., EE. UU./CA [kPa] 20 20 20 Potencia de salida, RU [W] 2680 2680 2680 Tomas de corriente, EE. UU., CA [W] 2100 2100 2100 Filtro fino de poliéster, superficie [ft2] 27 27 27 Grado filtración filtro fino, EN 60335-2-69, clase M [%] 99,9 99,9 99,9 Superficie de filtración del microfiltro[ft2] 23,7 23,7 23,7 Grado filtración del filtro fino, EN 60335-2-69, clase H [%] 99,995 99,995 99,995 Clasificación del filtro, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Nivel de ruido [dB(A)] 70 70 70

360/212 360/212 360/212

ESPAÑOL

DC Tromb, Art.nr. 9480-H 31

Generación de presión y caudal de aire

Funcionamiento

Conexión

Conecte la máquina a una toma de corriente con tensión según las especificaciones de la placa de identificación de la máquina. Al empalmar el cable de alimentación, el alargador debe ser estanco.

ESPAÑOL

ATENCIÓN

[sv] Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

Limpieza de los filtros

La máquina tiene un testigo indicador del filtro que se ilumina cuando hay que limpiar o cambiar el filtro.

1. Deje que la máquina encendida y cierre la compuerta de la entrada del ciclón. Ajuste el botón de limpieza del filtro.

2. Espere 5-10 pulsos.

3. Apague la máquina.

4. Abra la compuerta de la entrada del ciclón y restablezca el botón de limpieza del filtro.

5. Encienda la máquina.

6. Compruebe que el manómetro esté en verde o que el testigo del filtro esté apagado. Si no es así, repita el procedimiento. Si el manómetro está en rojo o el testigo está encendido también después de repetir el procedimiento, es preciso cambiar el filtro fino. Si, a pesar de cambiar el filtro, sigue estando en rojo, es preciso comprobar la válvula de vacío.

32 DC Tromb, Art.nr. 9480-H

Vaciado

a - Depósito

El depósito debajo del ciclón se debe vaciar cuando esté aprox. 2/3 lleno.

c- Bolsa de plástico

La bolsa de plástico solo debe cambiarse después de haber limpiado los filtros. Se debe cambiar cuando el nivel de polvo esté a unos 5 cm por debajo de la solapa de descarga.

Cambio de la bolsa sin levantar polvo

ESPAÑOL

La máquina debe estar encendida durante todo el proceso de cambio de la bolsa. Extraiga la bolsa. La bolsa se debe cerrar después de haberla extraído de la máquina. Utilice solo bolsas originales de Dustcontrol.

Coloque la nueva bolsa. Utilice la correa tensora para no levantar polvo. Utilice los ganchos para colgar la bolsa de manera sencilla.

DC Tromb, Art.nr. 9480-H 33

Limpie el filtro y utilice el separador de polvo.

L- Longopack

Cuando se considera que la bolsa está llena en el nivel que considere adecuado, se cierra con las bridas que se incluyen. Hay una brida adicional que se fija un poco más arriba. Esto crea la base para la siguiente bolsa. A continuación, la bolsa llena se corta y se retira y la máquina vuelve a estar lista para su uso.

Cambio del depósito de bolsas

1. Gire el soporte hasta la posición en la que se pueda bajar hacia abajo.

2. Coloque un depósito de bolsas en el soporte y vuelva a instalarlo.

3. Corte las cuatro correas que sujetan el depósito de bolsas y tire del extremo interior de la bolsa hacia arriba sobre la tira de goma. A continuación, apriete la bolsa con la correa tensora. El extremo exterior se empuja hacia abajo sobre el soporte y se fija una brida para cerrar la base.

ESPAÑOL

Puesta a punto/Mantenimiento

Limpieza

Cuando limpie y mantenga la máquina, apáguela y quite el contacto.

Cambio de los filtros

El filtro fino se debe cambiar por lo menos una vez al año. Solo se deben utilizar filtros originales. El microfiltro se debe cambiar al cabo de 300 horas.

AVISO

El cambio de los filtros solo lo debe realizar personal formado. Utilice una mascarilla protectora y el equipo adecuado.

ATENCIÓN

Cuando cambie el filtro, no debe utilizar ninguna herramienta/instrumento, ya que pueden dañar la superficie de estanqueidad del filtro.

Afloje y levante la parte superior para poder acceder sin problemas al filtro. Levante el filtro en posición recta hacia arriba. Si es necesario, enrosque una bolsa de plástico sobre el ciclón para evitar esparcir el polvo del filtro. Cuando cambie el filtro, verifique el envasado. Un envasado que no sea estanco puede provocar emisiones de polvo peligroso. No utilice nunca envases viejos ni falsificados. Los filtros cambiados se deben guardar en una bolsa de plástico que se debe sellar. Consulte las instrucciones a continuación.

34 DC Tromb, Art.nr. 9480-H

1 2 3 4

Motor

Para los motores del ventilador, la vida útil típica de los cepillos originales es de 600-700 horas. El cepillo se puede cambiar. Para el segundo paquete del cepillo, la vida útil es de aprox. 400 horas y para el tercer paquete del cepillo es de unas 300 horas. Después de este tiempo, el colector se desgasta hay que cambiar el motor.

Sobrecalentamiento

Si la máquina corre el riesgo de sobrecalentarse (por ejemplo, si va muy ahogada), el monitor de la temperatura se disolverá y la máquina se detendrá. En ese caso, es importante que el operario pulse el interruptor de alimentación y lo coloque en la posición «AV» (apagado), extraiga el alargador de la toma de corriente y espere 3-5 minutos hasta que la máquina se enfríe. A continuación, se vuelve a restablecer el monitor de la temperatura pulsando el botón RESET. Vuelva a montar el alargador en la toma de corriente y reinicie la máquina pulsando el interruptor de alimentación y colocándolo en la posición «PÅ» (encendido).

Verificación periódica

Verifique periódicamente que el cable de alimentación no esté dañado.

ESPAÑOL

Se debe hacer una prueba del funcionamiento de la máquina y revisarse por lo menos una vez al año, ya que es una máquina para materiales perjudiciales para la salud. Las piezas desgastadas se deben sustituir. Nunca ponga en peligro las funciones y la vida útil. Utilice únicamente piezas originales.

Consumibles

Denominación

Manguito de conexión 2107 Manguito de conexión 2129 Manguera Ø=50 2401 Filtro HEPA 44016 Filtro fino de poliéster, con protección del filtro integrada 44017 Filtro fino de celulosa, con protección del filtro integrada 44043 Bolsa de plástico, 50 uds. 4314 Intellibag, 10 uds./rollo 43619 Bolsa de plástico longopac 432177

Para las piezas de repuesto, consulte el sitio web de Dustcontrol.

N.º de artículo

DC Tromb, Art.nr. 9480-H 35

Garantía

El período de garantía es de dos años y cubre los defectos de fabricación. La garantía se aplica siempre que la máquina se utilice de manera normal y reciba la puesta a punto requerida. No se sustituyen las piezas que han sufrido un desgaste normal. Las reparaciones las deberán realizar Dustcontrol o una persona autorizada por Dustcontrol. De lo contrario, la garantía quedará anulada.

Detección y resolución de problemas

Problema Causa Solución

El motor no funciona. La electricidad no está conectada. Conecte la electricidad. El motor se detiene

inmediatamente después de arrancar.

El motor funciona pero la máquina no succiona.

El motor funciona pero la máquina succiona mal.

Fusible defectuoso. Cambie y ponga un fusible correcto.

La manguera de succión no está conectada. Introduzca la manguera.

La manguera de succión tiene agujeros.

Filtro obstruido.

Conecte la manguera. Gire la manguera o límpiela.

Cambie la manguera.

Límpiela o cámbiela.

ESPAÑOL

La manguera de succión es demasiado larga o demasiado estrecha.

La manguera está parcialmente obstruida.

La parte superior de la máquina está mal montada.

Se ha acumulado polvo en el ciclón.

La máquina expulsa polvo. El filtro se ha aflojado o se ha roto. Verifíquelo y sustitúyalo de ser preciso. Ruido anormal procedente de

la máquina.

Cambie la manguera.

Gire la manguera o límpiela.

Ajuste el ensamblaje.

Quite la parte superior y limpie el ciclón.

Concierte una cita para que la pongan a punto.

Declaración de conformidad para el marcado CE

Por la presente, declaramos que las máquinas DC Tromb 400/a/c/L cumplen los siguientes reglamentos y normas: 2006/42/EC, 2014/35/CE, 2014/30/EC, EN 60204-1:2006/A1:2009 y EN1822-1:A1:2009.

Dustcontrol AB

Anna-Lena Berg / CEO 2019-05-07

Peter Söderling / Technical Manager

36 DC Tromb, Art.nr. 9480-H

Consignes de sécurité

Lire les instructions suivantes avant de démarrer la machine. Conserver la notice d’utilisation. Le non-respect des consignes de sécurité entraîne l’annulation de la garantir et peut entraîner des dommages matériels et corporels. Dustcontrol n'est pas responsable des dommages de l'équipement résultant d’une mauvaise installation ou d’une utilisation incorrecte de l’équipement.

Avertissement

Cette machine est conçue pour un usage professionnel.

N'utilisez que des accessoires et des pièces de rechange incluses de la gamme Dustcontrol.

AVERTISSEMENT

Les informations, les instructions et la formation à la manipulation du dépoussiéreur et à la gestion de la poussière à extraire doivent être acquises avant utilisation.

AVERTISSEMENT

Utiliser la machine pour l’usage prévu. Suivre les instructions relatives au matériau aspiré.

AVERTISSEMENT

Lors de l'utilisation de dispositifs électriques, les consignes de sécurité de base doivent être suivies pour réduire le risque d'incendie, de choc électrique ou de blessure.

AVERTISSEMENT

Cette machine est uniquement conçue pour l'aspiration de matière sèche.

AVERTISSEMENT

Lors de l'utilisation d'articles défectueux ou non d’origine (en particulier les filtres, les tuyaux et les sacs en plastique), des fuites de poussières nocives avec risque de blessures sont possibles.

Environnement de travail

Ne pas exposer la machine à l'humidité. Ne pas utiliser la machine dans des espaces humides et mouillés ou à proximité de liquides ou de gaz inflammables.

ATTENTION

Utiliser et entreposer la machine uniquement dans un environnement sec.

ATTENTION

Ne pas rincer la machine avec de l'eau.

Utiliser uniquement les accessoires approuvés par le fabricant pour une utilisation dans la Zone 22. L'utilisation d'autres accessoires peut provoquer un risque d'explosion. Seuls les accessoires d'aspiration de version antistatique ou en métal peuvent être utilisés.

FRANÇAIS

Surchauffe

Ne jamais laisser la machine tourner à une puissance de moteur réduite en raison du risque de surchauffe.

Blessures

ATTENTION

Ne jamais prendre l’initiative de modifier les branchements électriques. Une erreur pourrait être fatale !

Ne jamais laisser le point d'aspiration entrer en contact avec une partie quelconque du corps. La forte dépression peut endommager les vaisseaux sanguins de la peau.

DC Tromb, Art.nr. 9480-H 37

Cordon d'alimentation

Ne jamais tirer la machine par le cordon d'alimentation. Ne pas exposer le cordon d'alimentation à la chaleur ou aux objets tranchants. Vérifier régulièrement le cordon d'alimentation.

La machine ne doit pas être utilisée si les cordons d'alimentation ou les contacts sont endommagés.

Si le cordon d'alimentation est endommagé, il doit être remplacé par Dustcontrol ou par un centre de service autorisé Dustcontrol.

Mesure importante Entretien

La machine doit toujours être propre et sans dépôts de poussière. Vérifier que le tuyau d'aspiration est en bon état et que tous les joints sont intacts et impeccables. Les poignées de transport doivent toujours être sèches et exemptes d'huile et de graisse.

Contrôle

Contrôler régulièrement que l’unité n'est pas endommagée ni usée. Les dommages éventuels doivent être réparés par un centre de service autorisé Dustcontrol.

Description fonctionnelle

Le dépoussiéreur fonctionne avec une dépression (aspiration) qui conduit l'air à travers le couvercle d'aspiration/buse, les systèmes de tuyaux ainsi que les pré-séparateurs et les dépoussiéreurs. Réalisée dans le cyclone de l'unité, la séparation grossière élimine très efficacement toutes les poussières grossières. La poussière fine est séparée dans le filtre de l’unité. Le nettoyage du filtre par impulsion d’air permet de prolonger la durée de vie du filtre. La machine est équipée de microfiltres.

DC Tromb 400 est utilisé pour l'extraction ponctuelle (avec une réduction maximale de Ø 15 mm) dans de nombreux contextes, par exemple lors de meulage, soudage, assainissement personnel et nettoyage. Le DC Tromb 400 est alimenté par deux ventilateurs monophasés à 2 vitesses.

FRANÇAIS

Le dépoussiéreur a les options de collecte suivantes :

c- Sac en plastique : Les matériaux aspirés et séparés sont recueillis dans un sac en plastique qui se retire par une manipulation simple. Le matériau peut être facilement recyclé ou éliminé.

a- Conteneur : Un conteneur cylindrique pour la collecte des matériaux séparés.

L- Longopack : La machine est équipée d'un système de sac flexible et la poussière est recueillie dans un système fermé.

Caractéristiques techniques

DC Tromb 400c

HxlxP [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700

38 DC Tromb, Art.nr. 9480-H

DC Tromb 400a DC Tromb 400L

DC Tromb 400c DC Tromb 400a DC Tromb 400L

Poids [kg] 46 50 48 Entrée [mm] Ø76 Ø76 Ø76 Longueur de tuyau Ø 50 [m] 5 5 5 Récipient de collecte [l] 20 40 longopac Débit max., entrée ouverte [m³/h] 393 393 393 Débit max., ventilateur [m3/h] 420 420 420 Sous-pression max. [kPa] 22 22 22 Puissance de sortie [W] 3000 3000 3000 Filtre fin polyester, surface [m²] 2,5 2,5 2,5 Degré de séparation filtre fin, EN 60335-2-69, classe M

[%] Surface filtrante microfiltre [m2] 2,2 2,2 2,2 Degré de séparation filtre fin, EN 60335-2-69, Classe H

[%] Classification des filtres, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Niveau sonore [dB (A)] 70 70 70

Données techniques R-U/USA/CAN DC Tromb 400c DC Tromb 400a DC Tromb 400L

HxlxP [in] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Poids [lb] 101 110 106 Entrée [in] 3 3 3 Longueur de tuyau Ø 50 [ft] 16,4 16,4 16,4 Récipient de collecte [l] 20 40 longopac Débit max., entrée ouverte, R-U [m³/h] / [ft3/m] 330/194 330/194 330/194 Débit max., entrée ouverte, USA/CAN [m³/h] / [ft3/m] 320/188 320/188 320/188 Débit max., ventilateur, R-U, USA, CAN [m3/h] / [ft3/m] 360/212 360/212 360/212 Sous-pression max., R-U [kPa] 21 21 21 Sous-pression max., USA/CAN [kPa] 20 20 20 Puissance de sortie R-U [W] 2680 2680 2680 Puissance de sortie USA,CAN [W] 2100 2100 2100 Filtre fin polyester, surface [ft2] 27 27 27 Degré de séparation filtre fin, EN 60335-2-69, classe M

[%] Surface filtrante microfiltre [ft2] 23,7 23,7 23,7 Degré de séparation filtre fin, EN 60335-2-69, Classe H

[%] Classification des filtres, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Niveau sonore [dB (A)] 70 70 70

99,9 99,9 99,9

99,995 99,995 99,995

99,9 99,9 99,9

99,995 99,995 99,995

FRANÇAIS

DC Tromb, Art.nr. 9480-H 39

Pressurisation et flux d'air

Fonctionnement

Branchement

Brancher la machine à une prise électrique conforme aux indications de la plaque signalétique de la machine. Lors de l'épissage du cordon d'alimentation, l’extension doit être étanche.

ATTENTION

[sv] Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

Nettoyage du filtre

La machine est dotée d'un témoin lumineux de filtre qui s'allume lorsque le filtre doit être nettoyé ou remplacé.

FRANÇAIS

1. Laisser la machine sous tension et fermer le volet sur l'entrée du cyclone. Activer le bouton de nettoyage du filtre.

2. Attendre 5-10 impulsions.

3. Arrêter la machine.

4. Ouvrir le volet sur l'entrée du cyclone et réinitialiser le bouton de nettoyage du filtre.

5. Mettre la machine en marche.

6. Vérifier que le manomètre est sur le vert ou que le voyant indicateur du filtre est éteint. Sinon - répéter la procédure. Si le manomètre est sur rouge ou si le voyant indicateur est toujours allumé après une répétition de la procédure, le filtre fin doit être remplacé. Si, malgré le changement de filtre, le manomètre est toujours sur le rouge, le clapet de décharge doit être vérifié.

40 DC Tromb, Art.nr. 9480-H

Vidange

a- Conteneur

Le conteneur sous le cyclone doit être vidé lorsqu'il est rempli aux 2/3 environ.

c- Sac en plastique

Le sac en plastique ne peut être remplacé que lorsque les filtres ont été nettoyés. Il doit être remplacé lorsque le niveau de poussière est d'environ 5 cm sous le rabat d'éjection.

Changement de sac sans poussière

FRANÇAIS

La machine doit être sous tension pendant tout le changement de sac. Enlever le sac. Le sac doit être fermé après avoir été retiré de la machine. N'utiliser que des sacs originaux Dustcontrol.

Monter le nouveau sac. Utiliser la sangle de serrage pour un travail sans émission de poussière. Utiliser les crochets pour accrocher le sac.

DC Tromb, Art.nr. 9480-H 41

Vider le filtre et utiliser le dépoussiéreur.

L- Longopack

Une fois le sac rempli au niveau jugé approprié, le fermer avec le collier fourni. Un autre collier est attaché un peu plus haut. Cela forme le fond du sac suivant. Le sac rempli est ensuite coupé et la machine est prête à être à nouveau utilisée.

Changement de la recharge de sacs

1. Tourner le support à la position où il peut être tiré vers le bas.

2. Placer une recharge de sacs sur le support et le remettre en place.

3. Couper les 4 attaches qui maintiennent la recharge de sacs et tirer l'extrémité intérieure du sac vers le haut sur la garniture en caoutchouc. Ensuite, attacher le sac avec la sangle de serrage. L'extrémité extérieure est tirée vers le bas sur le support et un collier est utilisé comme fermeture inférieure.

Entretien/maintenance

Nettoyage

Pour le nettoyage et l'entretien de la machine, éteindre la machine et la débrancher de la prise secteur.

Remplacement de filtre

FRANÇAIS

Le filtre fin doit être changé au moins une fois par an. Seuls des filtres d’origine peuvent être utilisés. Les microfiltres doivent être remplacés après 300 heures.

Desserrer et soulever la partie supérieure pour accéder librement au filtre. Soulever le filtre vers le haut. Si nécessaire, placer un sac en plastique sur le cyclone pour éviter de répandre la poussière dans le filtre. Lors du changement du filtre, vérifier le joint. Un joint non étanche peut entraîner la libération de poussières dangereuses. Ne jamais utiliser de vieux joints ou des joints non d’origine. Les filtres remplacés doivent être placés dans un sac en plastique fermé hermétiquement. Voir les instructions cidessous.

AVERTISSEMENT

Le remplacement du filtre ne peut être effectué que par un personnel formé. Utiliser un masque de protection et un équipement approprié.

ATTENTION

Lors du changement de filtre, aucun outil/instrument contondant ne doit être utilisé, car il pourrait endommager la surface d'étanchéité du filtre.

42 DC Tromb, Art.nr. 9480-H

1 2 3 4

Moteur

Pour les moteurs à ventilateur, la durée de vie typique des balais d’origine est 600-700 heures. La brosse peut être remplacée. Le deuxième jeu de brosses a une durée de vie d’environ 400 heures et le troisième d’environ 300 heures. Le collecteur est alors usé et le moteur doit être remplacé.

Surchauffe

Si la machine risque la surchauffe (exemple : en cas de réduction importante), le contrôleur de température se déclenche et la machine s'arrête. Il est alors important que l'opérateur appuie sur l'interrupteur d'alimentation pour éteindre la machine, débranche le cordon de la prise électrique et patiente 3-5 minutes pour que la machine refroidisse. Le contrôleur de température est ensuite réinitialisé en appuyant sur le bouton RESET. Rebrancher le cordon dans la prise électrique et redémarrer la machine en appuyant sur l’interrupteur.

Contrôle régulier

Contrôler régulièrement que le cordon d'alimentation n'est pas endommagé.

Un essai de fonctionnement et une révision de la machine sont obligatoires au moins une fois par an car la machine est utilisée pour des matières dangereuses. Les pièces usées doivent être remplacées. Ne jamais compromettre le bon fonctionnement et la durée de vie. Utiliser uniquement des pièces d’origine.

Consommables

Désignation

Manchon de raccordement 2107 Manchon de raccordement 2129 Tuyau Ø = 50 2401 Filtre HEPA 44016 Filtre fin en polyester avec protection de filtre intégrée 44017 Filtre fin en cellulose avec protection de filtre intégrée 44043 Sac en plastique, 50 unités 4314 Intellibag, 10 unités/rouleau 43619 Sac en plastique Longopac 432177

Pour les pièces détachées, consulter la page d’accueil de Dustcontrol.

Réf.

FRANÇAIS

DC Tromb, Art.nr. 9480-H 43

Garantie

La période de garantie est de deux ans et concerne les défauts de fabrication. La garantie s'applique à condition que la machine soit utilisée dans des conditions normales et que l’entretien nécessaire est réalisé. L’usure normale n’est pas couverte par la garantie. Les réparations sont effectuées par Dustcontrol ou par une personne agréée par Dustcontrol. Sinon, la garantie est annulée.

Recherche de pannes

Problème Cause Action

Le moteur ne fonctionne pas. La machine n’est pas branchée à la

prise secteur.

Le moteur s'arrête immédiatement après le démarrage.

Le moteur fonctionne, mais la machine n’aspire pas.

Le moteur fonctionne, mais la machine n’aspire pas bien.

Mauvais fusible. Remplacer par un fusible correct.

Le tuyau d'aspiration n'est pas raccordé. Tuyau bouché.

Tuyau d'aspiration troué.

Filtre bouché.

Brancher la machine.

Brancher le tuyau. Retourner le tuyau ou le nettoyer.

Changer le tuyau.

Nettoyer ou remplacer.

FRANÇAIS

Déclaration CE

Nous certifions que la machine DC Tromb 400/a/c/L est conforme aux normes et directives suivantes ; 2006/42/CE, 2014/35/CE, 2014/30/CE, EN 60204-1:2006/A1:2009, EN1822-1:A1:2009.

Tuyau d'aspiration trop long ou étroit.

Tuyau partiellement bouché.

Partie supérieure de la machine mal montée.

La poussière est piégée dans le cyclone.

La machine libère de la poussière.

Bruit anormal de la machine. Demander l’intervention d’un

Le filtre est desserré ou cassé. Vérifier et remplacer si nécessaire.

Changer le tuyau.

Retourner le tuyau ou le nettoyer.

Vérifier le montage.

Enlever la partie supérieure et nettoyer le cyclone.

technicien.

Dustcontrol AB

Anna-Lena Berg / CEO 2019-05-07

Peter Söderling / Technical Manager

44 DC Tromb, Art.nr. 9480-H

Turvallisuusohjeet

Lue seuraavat turvaohjeet ennen koneen käynnistämistä. Talleta käyttöohje. Jos turvaohjeita ei noudateta, takuu raukeaa ja seurauksena voi olla henkilövahinkoja ja koneen vaurioitumista. Dustcontrol ei vastaa laitteistolle aiheutuneista vahingoista, jotka johtuvat virheellisestä asennuksesta tai laitteiston virheellisestä käsittelystä.

Varoitus

Tämä kone on tarkoitettu ammattikäyttöön.

Käytä vain Dustcontrol-valikoimaan kuuluvia tarvikkeita ja varaosia.

VAROITUS

Pölynerottimen ja erotettavan pölyn käsittelyä koskevat tiedot, ohjeet ja koulutus on hankittava ennen koneen käyttöönottoa.

VAROITUS

Käytä konetta vain sen käyttötarkoitukseen. Noudata imettävänä olevaa materiaalia koskevia ohjeita.

VAROITUS

Sähkölaitteiden käytössä on noudatettava tärkeitä turvallisuusohjeita tulipalon, sähköiskun tai henkilövahinkojen välttämiseksi.

VAROITUS

Tämä kone on tarkoitettu vain kuivan materiaalin imemiseen.

VAROITUS

Käytettäessä vääriä tuotteita tai kopioita (varsinkin suodattimia, letkuja ja muovisäkkejä) voi kone vuotaa hengenvaarallista pölyä, joka vahingoittaa terveyttä.

Työympäristö

Älä altista konetta kastumiselle. Älä käytä sitä kosteissa tai märissä tiloissa eikä helposti syttyvien nesteiden tai kaasujen lähellä.

VARO

Tätä konetta saa käyttää ja säilyttää vain kuivissa ympäristöissä.

VARO

Konetta ei saa huuhdella vedellä.

Käytä vain valmistajan hyväksymiä lisävarusteita vyöhykkeellä 22. Muiden lisävarusteiden käyttö voi aiheuttaa räjähdysvaaran. Vain antistaattisia tai metallisia imutarvikkeita saa käyttää.

Ylikuormitus

Älä anna koneen koskaan toimia täysin kuristettuna, sillä se aiheuttaa ylikuumenemisvaaran.

SUOMI

Henkilövahingot

VARO

Älä koskaan yritä itse muuttaa sähköliitäntöjä. Virhe voi olla hengenvaarallinen!

Älä koskaan anna imukohdan koskettaa mitään kehonosaa. Voimakas alipaine voi vahingoittaa ihon verisuonistoa.

DC Tromb, Art.nr. 9480-H 45

Virtajohto

Älä koskaan vedä konetta virtajohdosta. Älä altista virtajohtoa lämmölle tai teräville esineille. Tarkasta virtajohto säännöllisin väliajoin.

Koetta ei saa käyttää, jos sähkökaapelit tai liittimet ovat vahingoittuneet.

Jos virtajohto on vahingoittunut, Dustcontrolin tai Dustcontrolin valtuuttaman huoltoliikkeen on annettava vaihtaa se.

Tärkeä toimenpide Ylläpito

Pidä kone puhtaana ja vapaana pölykerrostumista. Varmista, että imuletku on ehjä ja kaikki tiivisteet ovat vahingoittumattomia ja kunnossa. Pidä kahvat kuivina sekä öljyttöminä ja rasvattomina.

Tarkastukset

Tarkasta säännöllisesti, että laitteessa ei ole vaurioita eikä kulumia. Jos vaurioita syntyy, ne on korjautettava Dustcontrolin hyväksymässä huoltoliikkeessä.

Toimintojen kuvaus

Pölynerotin toimii alipaineella (imu), joka vetää ilman imukotelon/suukappaleen, letkujärjestelmän ja esi- sekä pölynerottimen läpi. Karkea erottelu tapahtuu laitteen syklonissa, mikä on hyvin tehokas tapa karkean pölyn erottamiseksi. Hieno pöly erotetaan laitteen suodattimessa. Suodatinpuhdistus ilmasykäyksen avulla antaa suodattimelle erittäin pitkän käyttöiän. Koneessa on mikrosuodatin.

SUOMI

DC Tromb 400 soveltuu kohdepoistoon (maksimikuristus Ø 15 mm) useissa eri kohteissa, esim. hionta, hitsaus, saneeraus ja siivous. DC Tromb 400 toimii kahdella yksivaiheisella, 2-nopeuksisella puhaltimella.

Pölynerottimella on seuraavat purkausvaihtoehdot:

c- Muovisäkki: Imetty ja erotettu materiaali kerätään käsin helposti irrotettavaan muovisäkkiin. Materiaali on helppo kierrättää tai hävittää.

a- Säiliö: Lieriömäinen säiliö erotetun materiaalin keräämiseen.

L-Longopack: Kone on varustettu joustavalla säkkijärjestelmällä, jossa pöly kerätään suljettuun järjestelmään.

Tekniset tiedot

DC Tromb 400c

KxLxS [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700 Paino [kg] 46 50 48

46 DC Tromb, Art.nr. 9480-H

DC Tromb 400a DC Tromb 400L

DC Tromb 400c DC Tromb 400a DC Tromb 400L

Tulo [mm] Ø76 Ø76 Ø76 Letkun pituus Ø50 [m] 5 5 5 Keruuastia [l] 20 40 longopac Suurin virtaus avoimessa imuaukossa [m³/h] 393 393 393 Puhaltimen suurin virtaus [m3/h] 420 420 420 Alipaine maks. [kPa] 22 22 22 Teho [W] 3000 3000 3000 Hienosuodatin polyesteri, pinta-ala [m2] 2,5 2,5 2,5 Hienosuodattimen suodatusaste, EN 60335-2-69,

luokka M [%] Mikrosuodattimen suodatuspinta-ala [m²] 2,2 2,2 2,2 Hienosuodattimen suodatusaste, EN 60335-2-69,

luokka H [%] Suodatinluokka, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Äänitaso [dB(A)] 70 70 70

Tekniset tiedot UK/USA/CAN DC Tromb 400c DC Tromb 400a DC Tromb 400L

KxLxS [mm] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Paino [lb] 101 110 106 Imuaukko [mm] 3 3 3 Letkun pituus Ø50 [ft] 16,4 16,4 16,4 Keruuastia [l] 20 40 longopac Suurin virtaus avoimessa imuaukossa, UK [m³/h] / [ft3/m] 330/194 330/194 330/194 Suurin virtaus avoimessa imuaukossa, USA/CAN [m³/h] /

[ft3/m] Puhaltimen suurin virtaus, UK, USA, CAN [m3/h] / [ft3/m] 360/212 360/212 360/212 Suurin alipaine, UK [kPa] 21 21 21 Suurin alipaine, USA/CAN [kPa] 20 20 20 Teho, UK [W] 2680 2680 2680 Teho, USA,CAN [W] 2100 2100 2100 Hienosuodatin polyesteri, pinta-ala [ft2] 27 27 27 Hienosuodattimen suodatusaste, EN 60335-2-69, luokka

M [%] Mikrosuodattimen suodatuspinta-ala [ft2] 23,7 23,7 23,7 Hienosuodattimen suodatusaste, EN 60335-2-69, luokka

H [%] Suodatinluokka, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Äänitaso [dB(A)] 70 70 70

99,9 99,9 99,9

99,995 99,995 99,995

320/188 320/188 320/188

99,9 99,9 99,9

99,995 99,995 99,995

DC Tromb, Art.nr. 9480-H 47

SUOMI

Paineenmuodostus ja ilmavirta

Käyttö

Kytkeminen

Kytke kone pistorasiaan, jonka jännite vastaa koneen tyyppikilvessä annettuja tietoja. Jatkettaessa virtajohtoa on jatkojohdon oltava kosteussuojattu.

VARO

[sv] Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

Suodattimen puhdistus

Koneessa on suodattimen merkkivalo, joka syttyy, kun suodatin on puhdistettava tai vaihdettava.

1. Anna koneen olla päällä ja sulje syklonin imuaukon pelti. Käännä suodattimen puhdistuspainiketta.

2. Odota 5-10 pulssia.

3. Sammuta kone.

4. Avaa syklonin imuaukon pelti ja nollaa suodattimen puhdistuspainike.

5. Käynnistä kone.

6. Tarkista, että painemittari on vihreällä alueella tai että suodattimen merkkivalo ei pala. Jos ei, toista toimenpide. Jos mittari on punaisella alueella tai merkkivalo palaa toimenpiteen uusimisen jälkeen, hienosuodatin on vaihdettava. Jos mittari on suodattimen vaihdosta huolimatta punaisella alueella, alipaineventtiili on tarkastettava.

48 DC Tromb, Art.nr. 9480-H

Tyhjentäminen

a - Säiliö

Syklonin alla oleva säiliö on tyhjennettävä, kun sen täyttöaste on noin 2/3.

c- Muovisäkki

Muovisäkin saa vaihtaa vasta sen jälkeen, kun suodattimet on puhdistettu. Se on vaihdettava, kun pölytaso on n. 5 cm päässä pohjaläpästä.

Pölytön säkinvaihto

SUOMI

Koneen on oltava käynnissä säkin vaihdon aikana. Poista säkki. Säkki on suljettava koneesta irrottamisen jälkeen. Käytä vain Dustcontrolin alkuperäisiä säkkejä.

Asenna uusi säkki. Varmista pölyttömyys kiinnittämällä säkki kiristyshihnalla. Ripusta säkki koukkuihin.

Puhdista suodatin ja käytä pölynerotinta.

DC Tromb, Art.nr. 9480-H 49

L - Longopack

1 2 3 4

Sulje säkki mukana toimitetulla nippusiteellä, kun arvelet sen olevan riittävän täynnä. Kiinnitä toinen nippuside hieman ylemmäksi. Tämä muodostaa seuraavan säkin pohjan. Leikkaa täytetty säkki irti. Pölynerotin on taas käyttövalmis.

Säkkipakkauksen vaihtaminen

1. Käännä pidike sellaiseen asentoon, että sitä voidaan vetää alaspäin.

2. Aseta säkkipakkaus telineeseen ja asenna se paikalleen.

3. Katkaise säkkipakkauksen 4 nauhaa ja vedä säkin sisäpää ylöspäin kumilistan yli. Kiinnitä säkki paikalleen kiristyshihnalla. Vedä ulompi pää alaspäin pidikkeen päälle ja sulje säkin alapää nippusiteellä.

SUOMI

Huolto/Ylläpito

Puhdistus

Kone on sen puhdistuksen hoidon ajaksi sammutettava ja sähköpistoke on irrotettava.

Suodattimen vaihto

Hienosuodatin on vaihdettava vähintään kerran vuodessa. Vain alkuperäisen suodattimen käyttö on sallittu. Mikrosuodatin on vaihdettava 300 tunnin jälkeen.

VAROITUS

Suodattimen saa vaihtaa vain koulutettu työntekijä. Käytä hengityssuojainta ja asianmukaisia varusteita.

VARO

Suodatinta vaihdettaessa ei saa käyttää työkaluja/apuvälineitä, sillä ne voivat vahingoittaa suodattimen tiivistepintaa.

Irrota ja nosta yläosa pois niin pääset käsiksi suodattimeen. Nosta suodatinta suoraan ylöspäin. Vedä tarvittaessa muovisäkki syklonin päälle, jotta suodattimen pöly ei pääse leviämään. Tarkasta suodattimen vaihdon yhteydessä tiivisteen kunto. Vuotava tiiviste voi päästää terveydelle vaarallista pölyä ulos koneesta. Älä koskaan käytä vanhoja tiivisteitä tai kopioita. Käytetyt suodattimet on suljettava muovisäkkiin. Katso alla olevat ohjeet.

50 DC Tromb, Art.nr. 9480-H

Moottori

Puhallinmoottoreiden tyypillinen käyttöaika on 600-700 tuntia. Harja on mahdollista vaihtaa. Toisen harjapaketin käyttöaika on noin 400 tuntia, ja kolmannen harjapaketin noin 300 tuntia. Tämän jälkeen kollektori on kulunut loppuun ja moottori on vaihdettava.

Ylikuumeneminen

Jos kone on vaarassa ylikuumentua (esimerkiksi voimakkaan kuristuksen vuoksi), lämpökytkin laukeaa ja kone pysähtyy. Silloin koneenkäyttäjän on tärkeää painaa virtakytkin OFF-asentoon, irrottaa johto pistorasiasta ja odottaa 3-5 minuuttia koneen jäähtymistä. Tämän jälkeen lämpökytkin palautetaan normaalitilaan RESET-painikkeella. Kytke johto takaisin pistorasiaan ja käynnistä kone painamalla virtakytkin ON-asentoon.

Säännöllinen tarkastus

Tarkasta virtajohto säännöllisesti vaurioitten varalta.

Koneen toimivuus on kokeiltava ja se on tarkastettava vähintään kerran vuodessa, koska koneella käsitellään terveydelle vaarallista materiaalia. Kuluneet osat on vaihdettava. Älä koskaan vaaranna koneen toimintaa ja käyttöikää. Käytä vain alkuperäisosia.

Kulutusosat

Nimitys Tuotenro

Liitäntämuhvi 2107 Liitäntämuhvi 2129 Letku Ø=50 2401 HEPA-suodatin 44016 Hienosuodatin polyesteriä, integroitu suodattimensuojus 44017 Hienosuodatin selluloosaa, integroitu suodattimensuojus 44043 Muovisäkki, 50 kpl 4314 Intellibag, 10 kpl/rulla 43619 Muovisäkki Longopac 432177

Katso varaosat Dustcontrolin kotisivulta.

Takuu

SUOMI

Takuuaika on kaksi vuotta ja koskee valmistusvirheitä. Takuun voimassaolo edellyttää, että konetta käytetään normaalilla tavalla ja sitä huolletaan vaatimusten mukaisesti. Normaalia kulumista ei korvata. Korjaukset on teetettävä Dustcontrolilla tai Dustcontrolin hyväksymällä henkilöllä. Muussa tapauksessa takuu raukeaa.

Vianmääritys

Ongelma

Moottori ei käy. Sähkö ei ole kytkettynä. Kytke sähkö.

Syy Toimenpide

DC Tromb, Art.nr. 9480-H 51

Ongelma Syy Toimenpide

Moottori pysähtyy heti käynnistyksen jälkeen.

Moottori käy mutta kone ei ime.

Moottori käy mutta kone imee huonosti.

Vääränlainen sulake. Vaihda oikea sulake.

Imuletku ei ole kytkettynä. Letkussa on tukos.

Imuletkussa on reikä.

Suodatin on tukkeutunut.

Kytke letku. Käännä letkua tai puhdista se.

Vaihda letku.

Puhdista tai vaihda.

Imuletku on liian pitkä tai kapea.

Letku on osittain tukossa.

Koneen yläosa on huonosti kiinnitetty.

Sykloniin on takertunut pölyä.

Kone puhaltaa ulos pölyä. Suodatin on löystynyt tai rikkoutunut. Tarkasta ja vaihda tarvittaessa. Koneesta kuuluu epänormaalia

ääntä.

Vaihda letku.

Käännä letkua tai puhdista se.

Korjaa kiinnitystä.

Irrota yläosa ja puhdista sykloni.

Tilaa huolto.

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että DC Tromb 400/a/c/L täyttää seuraavien asetusten ja standardien vaatimukset; 2006/42/EY, 2014/35/EY, 2014/30/EY, EN 60204-1:2006/A1:2009, EN1822-1:A1:2009.

SUOMI

Dustcontrol AB

Anna-Lena Berg / CEO Peter Söderling / Technical Manager 2019-05-07

52 DC Tromb, Art.nr. 9480-H

Sikkerhetsforskrifter

Før du starter maskinen, må du lese følgende sikkerhetsinstruks. Ta vare på bruksanvisningen. Hvis sikkerhetsinstruksjonene ikke følges, gjelder ikke garantien, og det kan også føre til personskader og materielle skader. Dustcontrol kan ikke holdes ansvarlig for skader på utstyret som oppstår som følge av feil installasjon eller feil bruk av utstyret.

Advarsel

Denne maskinen er laget for profesjonell bruk.

Det må kun brukes tilbehør og reservedeler fra Dustcontrols sortiment.

ADVARSEL

Informasjon, instruksjoner og opplæring i bruk av støvsugeren og støvet som skal suges opp, må innhentes før bruk.

ADVARSEL

Bruk maskinen til de oppgavene den er konstruert for. Følg forskriftene for materialet som skal suges opp.

ADVARSEL

Ved bruk av elektriske enheter må man følge grunnleggende sikkerhetsforskrifter for å redusere risikoen for brann, elektrisk støt og personskade.

NORSK

ADVARSEL

Denne maskinen skal kun brukes til å suge opp tørt materiale.

ADVARSEL

Ved bruk av feil artikler eller kopier (først og fremst filtre, slanger og plastsekker), kan maskinen lekke helseskadelig støv, noe som kan føre til personskader.

Arbeidsmiljø

Ikke utsett maskinen for fuktighet. Den må ikke brukes på fuktige og våte steder, eller i nærheten av lettantennelige væsker eller gasser.

OBS

Maskinen skal kun brukes og oppbevares i tørt miljø.

OBS

Maskinen skal ikke skylles med vann.

Bruk bare tilbehør som produsenten har godkjent for bruk i sone 22. Annet tilbehør kan føre til eksplosjonsfare. Bruk kun sugetilbehør i antistatisk utførelse eller metall.

Overbelastning

Ikke la maskinen arbeide strypt. Det medfører risiko for overoppheting.

Personskader

OBS

Du må aldri forsøke å endre elektriske koblinger selv. Feil kan føre til livsfare.

Ikke la sugepunktene komme i kontakt med kroppsdeler. Det kraftige undertrykket kan skade hudens blodkar.

DC Tromb, Art.nr. 9480-H 53

Strømledning

Ikke dra maskinen etter strømledningen. Ikke utsett strømledningen for varme eller skarpe gjenstander. Kontroller strømledningen regelmessig.

Maskinen skal ikke brukes hvis strømledningene eller kontaktene er skadet.

Hvis strømledningen er skadet, må den byttes av Dustcontrol eller ett av Dustcontrols godkjente serviceverksteder.

Viktige tiltak

NORSK

Pleie

Hold maskinen ren og fri fra støvbelegg. Påse at sugeslangen er hel, og at alle tetninger er hele og uten feil. Hold bærehåndtakene tørre og fri for olje og fett.

Kontroll

Kontroller regelmessig at enheten ikke er skadet eller slitt. Hvis det oppstår skader, skal de repareres av Dustcontrols godkjente serviceverksted.

Funksjonsbeskrivelse

Støvsugeren arbeider med undertrykk (sug) som driver luften gjennom sugekåpe/munnstykke, slangesystem og grov- og støvutskiller. Grovutskillingen gjøres i enhetens syklon, som gir svært effektiv utskilling av grovere partikler. Det fine støvet skilles ut i enhetens filter. Filterrensing med luftpuls gir filtrene ekstra lang levetid. Maskinen er utstyrt med mikrofilter.

DC Tromb 400 brukes til punktsuging (med maksimal stryping Ø 15 mm) til mange oppgaver, for eksempel ved sliping, sveising, personlig sanering og rengjøring. DC Tromb 400 drives av to en-fase, totrinns vifter.

Støvsugeren har følgende utmatingsmuligheter:

c – plastsekk: Materialet som har blitt sugd opp og skilt ut, samles opp i en plastsekk, som kan fjernes med et enkelt håndgrep. Materialet kan enkelt resirkuleres eller kastes.

a- Beholder: En sylindrisk beholder for oppsamling av utskilt materiale.

L – longopack: Maskinen har et fleksibelt sekkesystem der støvet samles opp i et lukket system.

Tekniske data

DC Tromb 400c

H x B x D [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700 Vekt [kg] 46 50 48 Innløp [mm] Ø76 Ø76 Ø76

54 DC Tromb, Art.nr. 9480-H

DC Tromb 400a DC Tromb 400L

DC Tromb 400c DC Tromb 400a DC Tromb 400L

Slangelengde Ø50 [m] 5 5 5 Oppsamlingsbeholder [l] 20 40 longopac Flyt maks, åpent innløp [m³/t] 393 393 393 Flyt maks vifte [m3/t] 420 420 420 Undertrykk maks. [kPa] 22 22 22 Effektuttak [W] 3000 3000 3000 Finfilter polyester, areal [m2] 2,5 2,5 2,5 Utskillingsgrad finfilter, EN 60335-2-69, klasse M [%] 99,9 99,9 99,9 Filteroverflate mikrofilter [m2] 2,2 2,2 2,2 Utskillingsgrad finfilter, EN 60335-2-69, klasse H [%] 99,995 99,995 99,995 Filterklassifisering, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Lydnivå [dB(A)] 70 70 70

Tekniske data UK/USA/CAN DC Tromb 400c DC Tromb 400a DC Tromb 400L

H x B x D [in] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Vekt [lb] 101 110 106 Innløp [in] 3 3 3 Slangelengde Ø50 [ft] 16,4 16,4 16,4 Oppsamlingsbeholder [l] 20 40 longopac Flyt maks, åpent innløp, UK [m³/t] / [ft3/m] 330/194 330/194 330/194 Flyt maks, åpent innløp, USA/CAN [m³/t] / [ft3/m] 320/188 320/188 320/188 Flyt maks vifte, UK, USA, CAN [m3/t] / [ft3/m] 360/212 360/212 360/212 Undertrykk maks, UK [kPa] 21 21 21 Undertrykk maks, USA/CAN [kPa] 20 20 20 Effektuttak, UK [W] 2680 2680 2680 Effektuttak, USA, CAN [W] 2100 2100 2100 Finfilter polyester, areal [ft2] 27 27 27 Utskillingsgrad finfilter, EN 60335-2-69, klasse M [%] 99,9 99,9 99,9 Filterflate mikrofiber [ft2] 23,7 23,7 23,7 Utskillingsgrad finfilter, EN 60335-2-69, klasse H [%] 99,995 99,995 99,995 Filterklassifisering, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Lydnivå [dB(A)] 70 70 70

NORSK

DC Tromb, Art.nr. 9480-H 55

NORSK

Trykk og luftstrøm

Drift

Tilkobling

Koble maskinen til en stikkontakt med spenning som tilsvarer spesifikasjonene på maskinens merkeplate. Ved skjøting av strømledningen må skjøteledningen være vanntett.

OBS

[sv] Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

Filterrensing

Maskinen har en filterindikatorlampe som lyser når filteret må renses eller byttes.

1. La maskinen være slått på, og steng spjeldet til syklonens innløp. Trykk på knappen for filterrensing.

2. Vent i 5–10 pulser.

3. Slå av maskinen.

4. Åpne spjeldet på syklonens innløp, og trykk på knappen for filterrensing igjen.

5. Slå på maskinen.

6. Kontroller at trykkmåleren står på grønt, eller at filterindikatorlampen er slukket. Hvis ikke, må prosedyren gjentas. Hvis måleren står på rødt eller lampen lyser også etter gjentatte forsøk, må finfilteret byttes. Hvis den fortsatt står på rødt til tross for filterbytte, må vakuumventilen kontrolleres.

Tømming

a – beholder

Beholderen under syklonen bør tømmes når den er 2/3 full.

56 DC Tromb, Art.nr. 9480-H

c – plastsekk

Plastsekken skal kun byttes etter at filtrene har blitt renset. Den må byttes når støvnivået ligger ca. 5 cm under utmatingsklaffen.

Støvfritt bytte av sekk

Maskinen må være påslått mens du bytter sekk. Fjern sekken. Sekken må lukkes etter at den har blitt tatt av maskinen. Bruk kun originale sekker fra Dustcontrol.

Monter den nye sekken. Bruk spennbåndet for å sikre støvfritt arbeid. Bruk krokene for å enkelt henge opp sekken.

Rens filteret, og bruk støvsugeren.

NORSK

L – longopack

Når man mener at sekken er fylt til det nivået man mener er egnet, lukkes den med buntebånd, som medfølger. Ytterligere et buntebånt festes litt lenger opp. Denne blir bunnen for neste sekk. Deretter klippes den fulle sekken løs, og maskinen er klar til bruk igjen.

Bytte sekkemagasin

1. Vri holderen til den posisjonen der den kan dras nedover.

2. Monter et sekkemagasin i holderen, og monter holderen igjen.

3. Klipp opp de fire båndene som holder sammen sekkemagasinet, og trekk den indre enden av sekken oppover over gummilisten. Fest deretter sekken med spennbåndet. Den ytre enden trekkes nedover over holderen, og et buntebånd festes for å lukke den i bunnen.

Service/vedlikehold

Rengjøring

Før rengjøring og vedlikehold av maskinen, må maskinen slås av, og stikkontakten må trekkes ut.

DC Tromb, Art.nr. 9480-H 57

Bytte filter

1 2 3 4

Finfilteret må byttes minst én gang i året. Bruk originalt filter. Mikrofilteret skal byttes etter 300 timer.

ADVARSEL

Filterbytte skal kun utføres av personell som har fått instruksjoner i hvordan det skal gjøres. Bruk maske og egnet utstyr.

NORSK

OBS

Ved filterbytte må det ikke brukes verktøy, da det kan skade filterets tetningsflate.

Løsne og løft av den øvre delen for å få fri tilgang til filteret. Løft filteret rett opp. Ved behov kan du tre en plastsekk over syklonen for å unngå at støvet i filteret spres. Kontroller pakningen i forbindelse med filterbytte. Utett pakning kan føre til at det slippes ut helseskadelig støv. Ikke bruk gamle pakninger eller ikke-godkjente kopier. Gamle filtre skal legges i en plastsekk, som lukkes. Se instruksjonen nedenfor.

Motor

For viftemotorer er normal levetid for originalbørste 600–700 timer. Børsten kan byttes. For den andre børstepakken er levetiden cirka 400 timer, og for den tredje børstepakken er levetiden cirka 300 timer. Deretter er kollektoren utslitt, og motoren må byttes.

Overoppheting

Hvis maskinen står i fare for å bli overopphetet (for eksempel ved kraftig stryping), løser temperaturvakten ut, og maskinen stopper. Det er da viktig at operatøren trykker strømbryteren til AV-posisjon, trekker støpselet ut av stikkontakten og venter i 3–5 minutter, slik at maskinen rekker å avkjøles. Deretter tilbakestilles temperaturvakten ved å trykke inn knappen RESET. Koble støpselet til stikkontakten igjen, og start maskinen på nytt ved å trykke strømbryteren til PÅ.

Regelmessig kontroll

Kontroller regelmessig at strømledningen ikke har blitt skadet.

Maskinen må funksjontestes og kontrolleres minst én gang i året, siden det er en maskin for helseskadelig materiale. Slitte deler må byttes. Ikke sett funksjon og levetid på spill. Bruk originale deler.

58 DC Tromb, Art.nr. 9480-H

Forbruksartikler

Betegnelse Artikkelnr.

Tilkoblingsmuffe 2107 Tilkoblingsmuffe 2129 Slange Ø = 50 2401 HEPA-filter 44016 Finfilter polyester, med integrert filterbeskyttelse 44017 Finfilter cellulose, med integrert filterbeskyttelse 44043 Plastsekk, 50 stk. 4314 Intellibag, 10 stk./rull 43619 Plastsekk longopac 432177

Du finner reservedeler på Dustcontrols nettsted.

Garanti

Garantiperioden er to år og dekker fabrikasjonsfeil. Garantien gjelder forutsatt at maskinen brukes på normal måte, og får nødvendig service. Normal slitasje dekkes ikke. Reparasjoner skal utføres av Dustcontrol eller en person som Dustcontrol har godkjent. Ellers bortfaller garantien.

NORSK

Feilsøking

Problem Årsak Tiltak

Motoren går ikke. Strøm er ikke tilkoblet. Koble til strøm. Motoren stopper umiddelbart

etter start. Motoren går, men maskinen

suger ikke. Motoren går, men maskinen

suger svakt.

Maskinen blåser ut støv. Filteret har løsnet eller blitt ødelagt. Kontroller, og bytt ved behov. Unormal lyd fra maskinen. Bestill service.

Feil sikring. Bytt til riktig sikring.

Sugeslange er ikke tilkoblet. Tett slange. Koble til slangen. Snu slangen, eller rens

den.

Hull på sugeslangen.

Tett filter.

Sugeslangen er for lang eller trang.

Slangen er delvis tett.

Maskinens topp er dårlig montert.

Det sitter fast støv i syklonen.

Bytt slange.

Rens eller bytt.

Bytt slange.

Snu slangen, eller rens den.

Juster monteringen.

Fjern toppen, og rens syklonen.

EU-erklæring

Vi bekrefter herved at DC Tromb 400/a/c/L er i samsvar med følgende forskrifter og standarder: 2006/42/EU, 2014/35/EU, 2014/30/EU, EN 60204-1:2006/A1:2009, EN1822-1:A1:2009.

DC Tromb, Art.nr. 9480-H 59

NORSK

Dustcontrol AB

Anna-Lena Berg / CEO Peter Söderling / Technical Manager 2019-05-07

60 DC Tromb, Art.nr. 9480-H

Sikkerhedsforskrifter

Læs følgende sikkerhedsanvisninger, inden du starter maskinen. Gem brugsanvisningen. Hvis sikkerhedsforskrifterne ikke følges, bortfalder garantien, og det kan medføre person- og maskinskade. Dustcontrol er ikke ansvarlig for skader på udstyr, som skyldes forkert installation eller betjening af udstyret.

Advarsel

Denne maskine er beregnet til professionel brug.

Brug kun tilbehør og reservedele, der indgår i Dustcontrols sortiment.

ADVARSEL

Inden brug skal brugeren have oplysninger om og vejledning i håndtering af støvudskilleren og det støv, der opsuges.

ADVARSEL

Brug maskinen til det tilsigtede formål. Følg forskrifterne vedrørende det materiale, der opsuges.

ADVARSEL

Ved brug af elektriske apparater skal de grundlæggende sikkerhedsforskrifter overholdes for at mindske risikoen for brand, elektrisk stød eller personskade.

DANSK

ADVARSEL

Denne maskine er kun beregnet til opsugning af tørt materiale.

ADVARSEL

Ved anvendelse af defekte brugsartikler eller uoriginalt tilbehør (især filtre, slanger og plastsække) kan maskinen lække sundhedsskadeligt støv med personskade til følge.

Arbejdsmiljø

Maskinen må ikke udsættes for fugt. Må ikke anvendes i fugtige og våde områder eller i nærheden af letantændelige væsker eller gasser.

PAS PÅ

Denne maskine må kun anvendes og opbevares i et tørt miljø.

PAS PÅ

Maskinen må ikke skylles med vand.

Brug kun tilbehør, som producenten har godkendt til brug i zone 22. Brug af andet tilbehør kan medføre risiko for eksplosionsfare. Der må kun anvendes sugetilbehør i antistatisk udførelse eller af metal.

Overbelastning

Lad ikke maskinen arbejde helt droslet, da det medfører fare for overophedning.

Legemsbeskadigelse

PAS PÅ

Forsøg ikke at ændre de elektriske tilslutninger selv. En fejl kan medføre livsfare!

Lad aldrig sugepunktet komme i kontakt med nogen legemsdel. Det kraftige undertryk kan beskadige hudens blodkar.

DC Tromb, Art.nr. 9480-H 61

DANSK

Strømledning

Maskinen må ikke flyttes ved at trække i strømledningen. Udsæt ikke strømledningen for varme eller skarpe genstande. Kontrollér strømledningen regelmæssigt.

Maskinen må ikke anvendes, hvis strømledningerne eller kontakterne er beskadiget.

Hvis strømledningen er beskadiget, skal den udskiftes af Dustcontrol eller af et serviceværksted, som Dustcontrol har autoriseret.

Vigtig forholdsregel Vedligeholdelse

Maskinen skal holdes ren og fri for støvaflejringer. Sørg for, at sugeslangen er intakt, og at alle tætninger er intakte og fejlfri. Hold bærehåndtagene tørre og fri for olie og fedt.

Kontrol

Kontrollér regelmæssigt enheden for skader og slitage. Opstår der skader, skal de udbedres af et serviceværksted, som er autoriseret af Dustcontrol.

Funktionsbeskrivelse

Støvudskilleren arbejder med undertryk (sug), der trækker luften gennem sugedæksel/mundstykke, slangesystem samt for- og støvudskiller. Grovudskillelse sker i enhedens cyklon, hvilket er en meget effektiv metode til udskillelse af alt det grove støv. Det fine støv udskilles i enhedens filter. Filterrensning med luftpuls giver filtrene ekstra lang levetid. Maskinen er udstyret med et mikrofilter.

DC Tromb 400 anvendes til punktudsugning (med maksimal forsnævring på Ø 15 mm) i mange sammenhænge, f.eks. ved slibning, svejsning, personlig sanering og rengøring. DC Tromb 400 drives af to 1-fasede 2-trinsventilatorer.

Støvudskilleren har følgende opsamlingsmuligheder:

c – Plastsæk: Det opsugede og udskilte materiale opsamles i en plastsæk, som kan løsnes med et enkelt håndgreb. Materialet kan let genvindes eller bortskaffes.

a – Beholder: En cylindrisk beholder til opsamling af udskilt materiale.

L – Longopack: Maskinen er udstyret med et ﬂeksibelt sækkesystem, hvor støvet opsamles i et lukket system.

Tekniske data

DC Tromb 400c

H x B x D [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700 Vægt [kg] 46 50 48

62 DC Tromb, Art.nr. 9480-H

DC Tromb 400a DC Tromb 400L

DC Tromb 400c DC Tromb 400a DC Tromb 400L

Indløb [mm] Ø76 Ø76 Ø76 Slangelængde Ø 50 [m] 5 5 5 Opsamlingsbeholder [l] 20 40 longopac Flow maks., åbent indløb [m³/h] 393 393 393 Flow maks. ventilator [m3/h] 420 420 420 Undertryk maks. [kPa] 22 22 22 Effektudtag [W] 3000 3000 3000 Finfilter polyester, areal [m2] 2,5 2,5 2,5 Udskilningsgrad finfilter, EN 60335-2-69, klasse M [%] 99,9 99,9 99,9 Filterareal mikrofilter [m2] 2,2 2,2 2,2 Udskilningsgrad finfilter, EN 60335-2-69, klasse H [%] 99,995 99,995 99,995 Filterklassificering, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Lydniveau [dB(A)] 70 70 70

Tekniske data UK/USA/CAN DC Tromb 400c DC Tromb 400a DC Tromb 400L

H x B x D [in] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Vægt [lb] 101 110 106 Indløb [in] 3 3 3 Slangelængde Ø 50 [ft] 16,4 16,4 16,4 Opsamlingsbeholder [l] 20 40 longopac Flow maks., åbent indløb, UK [m³/h] / [ft3/m] 330/194 330/194 330/194 Flow maks., åbent indløb, USA/CAN [m³/h] / [ft3/m] 320/188 320/188 320/188 Flow maks. ventilator, UK, USA, CAN [m3/h] / [ft3/m] 360/212 360/212 360/212 Undertryk maks., UK [kPa] 21 21 21 Undertryk maks., USA/CAN [kPa] 20 20 20 Effektudtag, UK [W] 2680 2680 2680 Effektudtag, USA/CAN [W] 2100 2100 2100 Finfilter polyester, areal [ft2] 27 27 27 Udskilningsgrad finfilter, EN 60335-2-69, klasse M [%] 99,9 99,9 99,9 Filterareal mikrofilter [ft2] 23,7 23,7 23,7 Udskilningsgrad finfilter, EN 60335-2-69, klasse H [%] 99,995 99,995 99,995 Filterklassificering, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Lydniveau [dB(A)] 70 70 70

DANSK

DC Tromb, Art.nr. 9480-H 63

DANSK

Trykdannelse og luftflow

Drift

Tilslutning

Tilslut maskinen til et eludtag med spænding i henhold til specifikationerne på maskinens mærkeplade. Når der anvendes et forlængerkabel, skal det sikres, at forbindelsen er vandtæt.

PAS PÅ

[sv] Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

Filterrensning

Maskinen har en filterindikatorlampe, som lyser, når filtret skal renses eller udskiftes.

1. Lad maskinen være tændt, og luk spjældet på cyklonens indløb. Omstil filterrensningsknappen.

2. Vent 5-10 pulse.

3. Sluk for maskinen.

4. Åbn spjældet på cyklonens indløb, og nulstil filterrensningsknappen.

5. Tænd for maskinen.

6. Kontrollér, at trykmåleren står på grønt, eller at filterindikatorlampen er slukket. Hvis ikke, skal du gentage proceduren. Hvis måleren står på rødt, eller hvis lampen lyser selv efter gentagelsen, skal finfiltret udskiftes. Hvis den trods udskiftning af filret stadig står på rødt, skal vakuumventilen kontrolleres.

64 DC Tromb, Art.nr. 9480-H

Tømning

a – Beholder

Beholderen under cyklonen skal tømmes, når den er ca. 2/3 fuld.

c – Plastsæk

Plastsækken må kun udskiftes, når filtrene er blevet renset. Den skal udskiftes, når støvniveauet er omkring 5 cm under udtagningsklappen.

Støvfri udskiftning af sækken

DANSK

Maskinen skal være tændt under hele sækskiftet. Fjern sækken. Sækken skal lukkes, når den er taget af maskinen. Brug kun Dustcontrols originale sække.

Monter den nye sæk. Brug spændebåndet for at gøre arbejdet støvfrit. Brug krogene til nemt at hænge sækken op.

Rens filtret, og brug støvudskilleren.

DC Tromb, Art.nr. 9480-H 65

DANSK

L – Longopack

Når sækken anses for at være fyldt til det niveau, man selv mener er passende, lukkes den ene af de medfølgende kabelbindere. Fastgør yderligere en kabelbinder et lille stykke oppe. Denne udgør bunden på den næste sæk. Derefter klippes den fyldte sæk løs, og maskinen er klar til brug igen.

Udskiftning af sækkemagasin

1. Drej holderen til den position, hvor den kan trækkes nedad.

2. Anbring et sækkemagasin i holderen, og monter den igen.

3. Klip de 4 bånd op, som holder sækkemagasinet sammen, og træk den inderste ende af sækken op over gummilisten. Træk derefter sækken fast med spændebåndet. Den yderste ende trækkes nedad over holderen, og der fastgøres en kabelbinder som lukning i bunden.

Service/vedligeholdelse

Rengøring

Ved rengøring og vedligeholdelse af maskinen skal du slukke for maskinen og trække stikket ud.

Filterskift

Finfiltret skal udskiftes mindst én gang om året. Der må kun anvendes originale filtre. Mikrofiltret skal udskiftes efter 300 timer.

ADVARSEL

Udskiftning af filtret må kun udføres af uddannet personale. Brug beskyttelsesmaske og egnet udstyr.

PAS PÅ

Ved udskiftning af filtret må der ikke anvendes værktøj/redskaber, da disse kan beskadige filtrets tætningsflade.

Løsn og løft øverste del af for at få fri adgang til filtret. Løft filtret lige op. Træk ved behov en plastsæk over cyklonen for at undgå, at støvet i filtret spredes. Ved udskiftning af filtret skal pakningen kontrolleres. Hvis pakningen er utæt, kan der slippe sundhedsfarligt støv ud. Brug aldrig gamle pakninger eller uoriginale brugsartikler. Udskiftede filtre skal lægges i en plastsæk, som forsegles. Se nedenstående vejledning.

66 DC Tromb, Art.nr. 9480-H

1 2 3 4

Motor

For ventilatormotorer er den typiske levetid for originale børster 600-700 timer Børsten kan udskiftes. For den anden børstepakke er levetiden ca. 400 timer og for den tredje børstepakke ca. 300 timer. Herefter er kollektoren slidt op, og motoren skal udskiftes.

Overophedning

Hvis maskinen er i fare for at blive overophedet (f.eks. ved kraftig drosling), udløses temperaturvagten, og maskinen stopper. Så er det vigtigt, at operatøren slå strømafbryderen fra, trækker ledningen ud af stikkontakten og venter 3-5 minutter, så maskinen når at afkøle. Derefter nulstilles temperaturvagten ved at trykke på RESET-knappen. Tilslut ledningen til eludtaget, og genstart maskinen ved at slå strømafbryderen til.

Regelmæssig kontrol

Kontrollér regelmæssigt, at strømledningen ikke er beskadiget.

Maskinen skal funktionstestes og efterses mindst en gang om året, eftersom det er en maskine til sundhedsfarligt materiale. Slidte dele skal udskiftes. Sæt ikke maskinens funktion og levetid over styr. Brug kun originale dele.

DANSK

Forbrugsartikler

Betegnelse Art. nr.

Tilslutningsmuffe 2107 Tilslutningsmuffe 2129 Slange Ø = 50 2401 HEPA-filter 44016 Finﬁlter, polyester med integreret ﬁlterbeskyttelse 44017 Finﬁlter, cellulose med integreret ﬁlterbeskyttelse 44043 Plastsæk, 50 stk. 4314 Intellibag, 10 stk./rulle 43619 Plastsæk longopac 432177

Reservedele kan ses på Dustcontrols hjemmeside.

DC Tromb, Art.nr. 9480-H 67

DANSK

Garanti

Garantiperioden er to år og dækker fabrikationsfejl. Garantien gælder, forudsat at maskinen anvendes på normal vis og får den nødvendige service. Normal slitage erstattes ikke. Reparationer skal udføres af Dustcontrol eller af personer, som er godkendt af Dustcontrol. Ellers bortfalder garantien.

Fejlfinding

Problem Årsag Afhjælpning

Motoren kører ikke. Der er ikke tilsluttet strøm. Tilslut strøm. Motoren stopper lige efter

start. Motoren kører, men

maskinen suger ikke. Motoren kører, men

maskinen suger dårligt.

Forkert sikring. Skift til korrekt sikring.

Sugeslangen er ikke tilsluttet. Blokering i slangen.

Hul på sugeslangen.

Tilstoppet filter.

Tilslut slangen. Vend slangen, eller rens den.

Skift slange.

Rens eller udskift den.

Sugeslangen er for lang eller smal.

Slangen er delvist tilstoppet.

Maskinens overdel er dårligt monteret.

Der sidder støv fast i cyklonen.

Maskinen blæser støv ud. Filtret har løsnet sig eller er gået i stykker. Kontrollér det, og udskift det efter behov. Unormal lyd fra

maskinen.

Skift slange.

Vend slangen, eller rens den.

Juster monteringen.

Tag overdelen af, og rengør cyklonen.

Bestil service.

EF-overenstemmelseserklæring

Vi erklærer hermed, at DC Tromb 400/a/c/L er i overensstemmelse med følgende bestemmelser og standarder: 2006/42/EF, 2014/35/EF, 2014/30/EF, EN 60204-1:2006/A1:2009, EN1822-1:A1:2009.

Dustcontrol AB

Anna-Lena Berg / CEO 2019-05-07

Peter Söderling / Technical Manager

68 DC Tromb, Art.nr. 9480-H

Veiligheidsvoorschriften

Lees de volgende veiligheidsinstructies voordat u de machine start. Bewaar de gebruikshandleiding. Als de veiligheidsinstructies niet worden gevolgd is de garantie niet langer geldig en dit kan leiden tot persoonlijk letsel of schade aan de machine. Dustcontrol is niet verantwoordelijk voor schade aan de apparatuur die is ontstaan vanwege onjuiste installatie of onjuiste omgang met de apparatuur.

Waarschuwing

Deze machine is ontworpen voor professioneel gebruik.

Gebruik alleen accessoires en vervangende onderdelen uit het assortiment van Dustcontrol.

WAARSCHUWING

Informatie, instructies en opleiding met betrekking tot het omgaan met de stofafscheider en het te scheiden stof moet voor gebruik worden doorgenomen.

WAARSCHUWING

Gebruik de machine waarvoor deze bedoelde is. Volg de voorschriften voor het materiaal dat opgezogen wordt.

WAARSCHUWING

Bij gebruik van elektrische apparaten moeten elementaire veiligheidsmaatregelen in acht worden genomen om het risico van brand, elektrische schokken of lichamelijk letsel te verkleinen.

WAARSCHUWING

Deze machine is uitsluitend bedoeld voor het opzuigen van droog materiaal.

WAARSCHUWING

Indien verkeerde of nagemaakte producten gebruikt worden (met name filter, slangen en plastic zakken) kan er stof uit de machine lekken dat gevaarlijk voor de gezondheid kan zijn, met persoonlijk letsel tot gevolg.

Arbeidsomstandigheden

Stel de machine niet bloot aan vocht. Niet gebruiken in vochtige en natte ruimten of in de nabijheid van ontvlambare vloeistoffen of gassen.

LET OP

Deze machine mag alleen gebruikt en opgeslagen worden in een droge omgeving.

LET OP

De machine mag niet met water worden afgespoeld.

Gebruik uitsluitend accessoires die door de fabrikant zijn goedgekeurd voor gebruik in zone 22. Het gebruik van andere accessoires kan een explosiegevaar inhouden. Alleen zuigaccessoires die antistatisch of van metaal zijn mogen worden gebruikt.

NEDERLANDS

Overbelasting

Laat de machine nooit draaien als deze verstopt is aangezien dit een kans op oververhitting oplevert.

Lichamelijk letsel

LET OP

Probeer nooit zelf elektrische verbindingen te wijzigen. Een fout kan levensgevaar opleveren!

DC Tromb, Art.nr. 9480-H 69

Zorg dat het zuigmondstuk nooit in contact komt met een lichaamsdeel. De sterke onderdruk kan bloedvaten in de huid beschadigen.

Netsnoer

Trek de machine nooit aan het netsnoer voort. Zorg dat het netsnoer niet beschadigd raakt door warmte en scherpe voorwerpen. Controleer het netsnoer regelmatig.

De machine mag niet worden gebruikt als het netsnoer of de stekker beschadigd zijn.

Als het netsnoer beschadigd is, moet het worden vervangen door Dustcontrol of door een door Dustcontrol geautoriseerde werkplaats.

Belangrijke maatregel Onderhoud

Houd de machine schoon en vrij van stofafzettingen. Let er op dat de zuigslang heel is en dat alle aansluitingen intact en foutvrij zijn. De draaghandgrepen moeten droog gehouden worden en vrij van olie en vet.

Controle

Controleer het apparaat regelmatig op schade of slijtage. Bij schade moet dit verholpen worden door een door Dustcontrol geautoriseerde werkplaats.

Beschrijving van de werking

NEDERLANDS

De stofafscheider werkt met onderdruk (zuiging) die de lucht door de zuigkap/het mondstuk, slangensysteem en voor- en stofafscheider leidt. De grove scheiding gebeurt in de cycloon van de eenheid die voor een zeer effectieve scheiding van het grovere stof zorgt. Het fijne stof wordt in een filter opgevangen. Het schoonmaken van het filter met luchtpulsen zorgt voor een extra lange levensduur van het filter. De machine is voorzien van een microfilter.

De DC Tromb 400 wordt gebruikt voor puntafzuiging (met maximale vernauwing Ø 15 mm) in diverse situaties, bijv. bij slijpen, lassen, persoonlijke sanering en schoonmaken. De DC Tromb 400 heeft twee 1-fase 2-traps ventilatoren.

De stofafscheider heeft de volgende afvoeropties:

c- Plastic zak: Het opgezogen en afgescheiden materiaal wordt in een plastic zak verzameld. Deze kan met een eenvoudige handeling worden losgehaald. Het materiaal kan gemakkelijk gerecycled of weggegooid worden.

a- Container: Een cilindrische container voor het opvangen van gescheiden materiaal.

L- Longopack: De machine is uitgerust met een ﬂexibel zakkensysteem, waarin het stof wordt verzameld in een gesloten

systeem.

70 DC Tromb, Art.nr. 9480-H

Technische gegevens

DC Tromb 400c DC Tromb 400a DC Tromb 400L

HxBxD [mm] 1390 x 560 x 700 1390 x 560 x 700 1390 x 560 x 700 Gewicht [kg] 46 50 48 Ingang [mm] Ø76 Ø76 Ø76 Slanglengte Ø50 [m] 5 5 5 Opvangcontainer [l] 20 40 longopac Flow max, open inlaat [m³/u] 393 393 393 Flow max ventilator [m3/u] 420 420 420 Onderdruk max [kPa] 22 22 22 Vermogen [W] 3000 3000 3000 Fijnfilter polyester, oppervlak [m2] 2,5 2,5 2,5 Filtervermogen fijnfilter, EN 60335-2-69, Klasse M [%] 99,9 99,9 99,9 Filteroppervlak microfilter [m2] 2,2 2,2 2,2 Filtervermogen fijnfilter, EN 60335-2-69, Klasse H [%] 99,995 99,995 99,995 Filterclassificatie, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Geluidsniveau [dB(A)] 70 70 70

Technische gegevens UK/USA/CAN DC Tromb 400c DC Tromb 400a DC Tromb 400L

HxBxD [in] 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Gewicht [lb] 101 110 106 Ingang [in] 3 3 3 Slanglengte Ø50 [ft] 16,4 16,4 16,4 Opvangcontainer [l] 20 40 longopac Flow max, open inlaat, UK [m³/u] / [ft3/m] 330/194 330/194 330/194 Flow max, open inlaat, USA/CAN [m³/u] / [ft3/m] 320/188 320/188 320/188 Flow max ventilator, UK, USA, CAN [m3/u] / [ft3/m] 360/212 360/212 360/212 Onderdruk max, UK [kPa] 21 21 21 Onderdruk max, USA/CAN [kPa] 20 20 20 Vermogen [W] 2680 2680 2680 Vermogen, USA,CAN [W] 2100 2100 2100 Fijnfilter polyester, oppervlak [ft2] 27 27 27 Filtervermogen fijnfilter, EN 60335-2-69, Klasse M [%] 99,9 99,9 99,9 Filteroppervlak microfilter [ft2] 23,7 23,7 23,7 Filtervermogen fijnfilter, EN 60335-2-69, Klasse H [%] 99,995 99,995 99,995 Filterclassificatie, EN 1822-1 HEPA H13 HEPA H13 HEPA H13 Geluidsniveau [dB(A)] 70 70 70

NEDERLANDS

DC Tromb, Art.nr. 9480-H 71

Drukopbouw en luchtstroom

NEDERLANDS

Bediening

Aansluiting

Sluit de machine aan op een stopcontact met spanning volgens de specificaties op het typeplaatje van de machine. Bij het verlengen van het netsnoer, moet het verlengsnoer waterbestendig zijn.

Reinigen van het filter

De machine heeft een filterindicatielampje dat gaat branden wanneer het filter gereinigd of vervangen moet worden.

1. Laat de machine aan staan en sluit de klep op de inlaat van de cycloon. Zet de knop voor filterreinigen om.

2. Wacht 5-10 pulsen.

3. Zet de machine uit.

4. Open de klep op de inlaat van de cycloon en reset de knop voor filterreinigen.

5. Zet de machine aan.

6. Controleer of de drukmeter op groen staat en of de filterindicatielamp uit is. Zo niet - herhaal de procedure dan. Als de meter in het rood staat of wanneer de lamp ook na herhaling brandt, moet het fijnfilter worden vervangen. Als de naald, ondanks het vervangen van het filter, nog steeds in het rood staat, moet de vacuümklep worden gecontroleerd.

LET OP

[sv] Behållaren hålls på plats med fästen vilket betyder att en klämma måste placeras på maskinens jordfläta. Detta säkerställs genom inriktning av de röda motstående pilmarkeringarna.

72 DC Tromb, Art.nr. 9480-H

Legen

a- Container

De container onder de cycloon moet geleegd worden wanneer deze voor ca. 2/3 vol is.

c- Plastic zak

De plastic zak mag alleen worden vervangen nadat de filters zijn schoongemaakt. Hij moet worden vervangen wanneer het stofniveau ongeveer 5 cm onder de ejectieflap ligt.

Stofvrij wisselen van zak

NEDERLANDS

De machine moet voortdurend aan staan tijdens het wisselen van de zak. Verwijder de zak. De zak moet worden dichtgemaakt nadat deze uit de container is gehaald. Gebruik alleen originele zakken van Dustcontrol.

Monteer de nieuwe zak. Gebruik de spanband om stofvrij te kunnen werken. Gebruik de haken om de zak gemakkelijk op te hangen.

DC Tromb, Art.nr. 9480-H 73

Maak het filter schoon en gebruik de stofafscheider.

L - Longopack

Wanneer de zak vol is tot het niveau dat volgens u geschikt is, wordt hij dichtgebonden met de bindbandjes die meegeleverd worden. Een stukje hoger wordt nog een bindbandje bevestigd. Dit vormt de bodem voor de volgende zak. Vervolgens wordt de volle zak losgeknipt en is de machine klaar om opnieuw gebruikt te worden.

Zakkenmagazijn vervangen

1. Draai de houder naar de positie waarin het naar beneden kan worden getrokken.

2. Bevestig een zakkenmagazijn in de houder en plaats de houder terug.

3. Knip de 4 banden door die het zakkenmagazijn bij elkaar houden en trek het binnenste uiteinde van de zak naar boven over de rubberen rand heen. Zet de zak vervolgens vast met de spanband. Het buitenste uiteinde wordt over de houder getrokken en er wordt een bindbandje bevestigd als bodemafdichting.

NEDERLANDS

Service/onderhoud

Schoonmaken

Bij het reinigen en onderhoud van de machine, moet de machine worden uitgezet en de stekker uit het contact worden gehaald.

Filter vervangen

Het fijn filter moet ten minste eenmaal per jaar worden vervangen. Er mogen alleen originele filters worden gebruikt. Microfilters moeten na 300 uur worden vervangen.

WAARSCHUWING

Een filter vervangen mag alleen worden uitgevoerd door geïnstrueerd personeel. Gebruik een beschermend masker en geschikte apparatuur.

LET OP

Bij het vervangen van een filter mag geen gereedschap/slagen worden gebruikt, omdat deze het afdichtoppervlak van het filter kunnen beschadigen.

Maak los en til het bovenste deel eraf om goed bij het filter te kunnen. Til het filter recht omhoog. Rijg, indien nodig, een plastic zak over de cycloon om te voorkomen dat het stof in het filter zich verspreidt. Controleer de pakking bij het veranderen van het filter. Een lekkende pakking kan leiden tot de uitstoot van gevaarlijk stof. Gebruik nooit oude pakkingen of namaak. Vervangen filters moeten in een plastic zak worden gelegd, die wordt afgesloten. Zie onderstaande instructies.

74 DC Tromb, Art.nr. 9480-H

1 2 3 4

Motor

Voor ventilatormotoren is de typische levensduur van de originele borstels 600-700 uur. De borstels kunnen vervangen worden. De levensduur van het tweede borstelpakket is ongeveer 400 uur en het derde borstelpakket gaat ongeveer 300 uur mee. Hierna is de rotor versleten en moet de motor vervangen worden.

Oververhitting

Als de machine het risico loopt oververhit te raken (bijvoorbeeld door ernstige verstopping), reageert de temperatuursensor en de machine stopt. Het is dan belangrijk dat de operator de schakelaar op UIT-stand zet, de stekker uit het stopcontact haalt en 3-5 minuten wacht zodat de machine kan afkoelen. U reset de temperatuursensor vervolgens door op de knop RESET te drukken. Plaats de stekker weer in het stopcontact en start de machine opnieuw door de schakelaar op stand AAN te zetten.

Regelmatige controle

Controleer regelmatig of het netsnoer niet beschadigd is.

NEDERLANDS

De machine moet ten minste eenmaal per jaar worden getest en nagekeken, omdat dit een machine is voor materialen die gevaarlijk kunnen zijn voor de gezondheid. Versleten onderdelen moeten worden vervangen. Breng functie en levensduur nooit in gevaar. Gebruik alleen originele onderdelen.

Verbruiksartikelen

Naam

Aansluitmof 2107 Aansluitmof 2129 Slang Ø=50 2401 HEPA-filter 44016 Fijnﬁlter polyester, met geïntegreerde ﬁlterbescherming 44017 Fijnﬁlter cellulose, met geïntegreerde ﬁlterbescherming 44043 Plastic zakken, 50 st. 4314 Intellibag, 10 st/rol 43619 Plastic zak Longopac 432177

Voor reserveonderdelen, zie de website van Dustcontrol.

Art. nr.

DC Tromb, Art.nr. 9480-H 75

Garantie

De garantieperiode is twee jaar en heeft betrekking op fabricagefouten. De garantie geldt op voorwaarde dat de machine wordt gebruikt op normale wijze en de vereiste service ontvangt. Normale slijtage wordt niet vergoed. Reparaties moeten worden uitgevoerd door Dustcontrol of door een persoon die door Dustcontrol is goedgekeurd. Anders kan de garantie komen te vervallen.

Probleemoplossing

Probleem Oorzaak Maatregel

De motor werkt niet. Elektriciteit niet aangesloten. Sluit de elektriciteit aan. De motor stopt direct na het

starten. De motor loopt, maar de

machine zuigt niet. De motor loopt, maar de

machine zuigt slecht.

Defecte zekering. Vervang door een juiste zekering.

De zuigslang is niet aangesloten. Slang is verstopt.

Gat in de zuigslang.

Verstopt ﬁlter.

Sluit de slang aan. Draai de slang of maak schoon.

Vervang de slang.

Schoonmaken of vervangen.

NEDERLANDS

De machine blaast stof uit. Het filter is losgeraakt of kapot. Controleer en vervang indien nodig. Abnormaal geluid van de

machine.

EG-verklaring

Wij verklaren hierbij dat de DC Tromb 400/a/c/L in overeenstemming is met de volgende verordeningen en normen; 2006/42/EC, 2014/35/EC, 2014/30/EC, EN 60204-1:2006/A1:2009, EN1822-1:A1:2009.

Zuigslang te lang of te smal.

Slang gedeeltelijk verstopt.

De bovenkant van de machine niet goed geplaatst.

Er is stof vast komen te ziten in de cycloon.

Vervang de slang.

Draai de slang of maak schoon.

Plaats op de juiste manier.

Verwijder de bovenkant en maak de cycloon schoon.

Laat nakijken..

Dustcontrol AB

Anna-Lena Berg / CEO 2019-05-07

Peter Söderling / Technical Manager

76 DC Tromb, Art.nr. 9480-H

Reservedele/Spare parts/Ersatzteile/Pièces de rechange/Recambios/Varaosat/ Reserveonderdelen/Reservedeler/Reservdelar

DC Tromb, Art.nr. 9480-H 77

78 DC Tromb, Art.nr. 9480-H

DC Tromb, Art.nr. 9480-H 79

Dustcontrol Wereldwijd

UAB Hidromega

Tel : +370 677 10254

info@hidromega.lt

www.hidromega.lt

LV SIA Reaktivs

Tel: +371 20282200 reaktivs@reaktivs.lv www.reaktivs.lv

MY, ID Blondal Stada (M) Sdn. Bhd.

Tel: +603 5569 1006 info@stada.com.my www.stada.com.my

NO Teijo Norge A.S

Tel: +47 3222 6565

rmapost@teijo.no www.teijo.no

NZ Artizan Diamond Tools

Tel: (+64) 03 365 4446 enquiry@artizandiamond.co.nz www.artizandiamond.co.nz

Exo

Tel: (00511) 583-8541 Cel: (0051) 968-140-066

contacto@exo.pe http://www.exo.pe

PH Sweden Concrete Machines Philippines Inc.

Tel: +63 917 573 1583

peringe@packoskick.se www.swedenconcretemachines.ph

PL Bart Sp. z. o.o.

Tel: +48 32 256 22 33

info@bart-vent.pl www.bart-vent.pl

PT Metec-Mecano Técnica, Lda.

Tel : +351 21 797 02 91

geral@metec.pt www.metec.pt

RO AWS Elektrotehnik

Tel: +40 0748 288 358

o󰀩ce@awstehnik.ro

www.awstehnik.ro

RS Enel Alati d.o.o.

Tel: +381 116 1988 14 eneldoo@eunet.rs www.eneldoo.rs

Dustcontrol AB

Box 3088 Kumla Gårdsväg 14 SE-145 03 Norsborg Tel: +46 8 531 940 00 support@dustcontrol.se www.dustcontrol.com

AT Dustcontrol Ges.m.b.H.

Tel: +43 316 428 081 info@dustcontrol.at www.dustcontrol.at

AU Archquip - All Preparation Equipment

Tel: +61 7 3217 9877 www.allpreparationequip- ment.com.au

BENELUX Dustsolutions B.V.

Tel: +31(0)38-2020154 sales@dustsolutions.nl www.dustsolutions.nl

BG Metaltech14 Ltd

Tel: +359 888 255 102, +359 889 999 593

metaltex14@abv.bg

www.dustcontrolbg.com

CA Dustcontrol Canada Inc.

Tel: +1 877 844 8784 info@dustcontrol.ca www.dustcontrol.ca

CH Rosset Technik Maschinen Werkzeuge AG

Tel: +41 41 462 50 70 info@rosset-technik.ch www.rosset-technik.ch

CN Suzhou DustCollect Filtration Technology Co., Ltd.

Tel: +86 180 6800 0359 sale@dustcollect.cn www.dustcollect.cn

DE Dustcontrol GmbH

Tel: +49 70 32-97 56 0 info@dustcontrol.de www.dustcontrol.de

DK Erenfred Pedersen A/S

- Construction

Tel +45 98 13 77 22

info@ep.dk www.ep.dk

Dansk Procesventilation ApS

- Industry

Tel: +45 61 270 870

info@dansk-procesventilation.dk www.dansk-procesventilation.dk

EE G-Color Baltic OÜ

Tel: +372 682 5919 sales@g-color.ee www.g-color.ee

ES Barin, s.a.

Tel: +34 91 6281428 info@barin.es www.barin.es

FI Dustcontrol FIN OY

Tel: +358 9-682 4330

dc@dustcontrol. www.dustcontrol.

FR SMH Equipements-Construction

Tel: +33 (0)2 37 26 00 25

info@abequipements.com www.smhequipements.com

Dustcontrol AB France- Industry

Tel: +46 8 53194027

info@dustcontrol.fr www.dustcontrol.com

GR Mavrogiannakis S.A

Tel: +30 210 3461762

e-mail: ektox@enternet.gr www.ektoxeftis.com.gr

HU Vandras Kft

Tel: +36-1-427-0322 Mobile: +36-20-9310-349 vandras@t-online.hu www.vandras.hu

IN Advance Ventilation Pvt. Limited

Tel: +91 11 47243296 -298 sales@advanceventilation.com www.advanceventilation.com

IT Airum srl

Tel: +39 (0)516 025 072 info@airum.com www.airum.com

KR ESH Engineering Co. Ltd.

- Industry

Tel: +82 (0)2 466 7966 eshengco@gmail.com

KR Concrete Doctor Co.

- Construction

Tel: +82 (0)2 2633 3601 chsw3600@cdr.kr

RU Movers Trading Company LLC

Tel : +7(812)748 -29 -8 9 info@movers-td.ru www.movers-td.com

SG Blondal (S) Pte Ltd

Tel: +65 6741 7277 Info@stada.com.my www.stada.com.my

MCON intertrade Co., Ltd

Tel : +66 (0) 93 935 1442

sales@mconintertrade.com www.mconintertrade.com

Ventek Mühendislik Ltd

Tel : +90 212 4415596-97

info@ventek.com.tr www.ventek.com.tr

TW Goodland Enterprise Co., Ltd.

Tel : +886-2-3234-0206 sales@goodland.com.tw www.goodland.com.tw

UAE Global Enterprises Trading Co

Tel: +971-2-555 4733 global@globalentco.com www.globalentco.com

GEM Industrial Equipment Trading Co

Tel: +971- 4-8840 474 gemuae@eim.ae

UA ”MBK ”Obshemashkontrakt”,JSC

Tel: +38 (0562) 35-66-77

zao@omk.dp.ua www.omk.dp.ua

UK Dustcontrol UK Ltd.

Tel: +44 1327 858001 sales@dustcontrol.co.uk www.dustcontrol.co.uk

US Dustcontrol Inc.

Tel: +1 910-395-1808 info@dustcontrolusa.com www.dustcontrol.us

VN Tayhostar JSC

Tel: +4 2218 0562/+4 2218 0568

tayhostar@tayhostar.vn www.tayhostar.vn

Dustcontrol DC Tromb 400c, DC Tromb 400L, DC Tromb 400a Translation Of The Original Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual

DC Tromb

Innehållsförteckning

Säkerhetsföreskrifter

Varning

Arbetsmiljö

Överbelastning

Kroppsskador

Elkabel

Kontroll

Funktionsbeskrivning

Teknisk data

Drift

Anslut

Filterrensning

Tömning

a - Behållare

c- Plastsäck

L - Longopack

Service/Underhåll

Rengöring

Filterbyte

Motor

Regelbunden kontroll

Förbrukningsartiklar

Garanti

Felsökning

EG-försäkran

Safety instructions

Warning

Work area environment

Overload

Bodily injuries

Power cord

Inspection

Functional description

Technical data

Operation

Connection

Filter cleaning

Emptying

a – Container

c – Plastic bag

L – Longopac

Service/Maintenance

Cleaning

Filter replacement

Motor

Regular checks

Consumables

Warranty

Troubleshooting

EC Declaration of Conformity

Sicherheitsvorschriften

Warnung

Arbeitsbedingungen

Überlastung

Körperverletzungen

Kabel

Kontrolle

Funktionsbeschreibung

Technische Daten

Betrieb

Anschluss

Filterreinigung

Leeren

a - Behälter

c- Plastiksack

L - Longopack

Service/Wartung

Reinigung

Filterwechsel

Motor

Regelmäßige Überprüfung

Verbrauchsmaterialien

Gehwährleistung

Fehlersuche und -behebung
